MANUALE UTENTE Wireless Phone Jack RTX

La ringraziamo per aver acquistato il Wireless Phone Jack e/o un'unità di estensione supplementare. Ci auguriamo che ne rimarra soddis fatto.

Il Wireless Phone Jack è un'estensione senza fili ezza cavi della presa Telefonica o dell'adattatore VoIP per telefoni normali, modem, fax o decoder satellitari o via cavo con modem integrato.

La preghiamo di leggere attendamente il contento del presente manuale e di seguire le istruzioni per l'uso e le informazioni fornite.

Per ulteriori informazioni la invitiamo a visitare il site internet www.wirelessphonejack.com

La conformità del Wireless Phone Jack alle direttive UE è assicurata dal simbolo CE. Con la presente dichiariamo che il Wireless Phone Jack e/o le unità di estensione supplementari soddisfano i requisiti essenziali e le altre relative disposizioni della Direttiva 1999/5/CE.

C

Copyright ©. Tutti i diritti riservati. è severamente vietata la copia o la riproduzione del prodotto o del relativo manuale d'uso.

Prodotto da RTX Products A/S.

DISIMBALLAGGIO

Estrarre con cautela le unità dall'imballaggio. In caso di danni visibili, NONcercare di mettere in funzione il Wireless Phone Jack. Contattare immediamente il rivenditore o il trasportatore.

CONTENUTO DELLA CONFEZIONE:

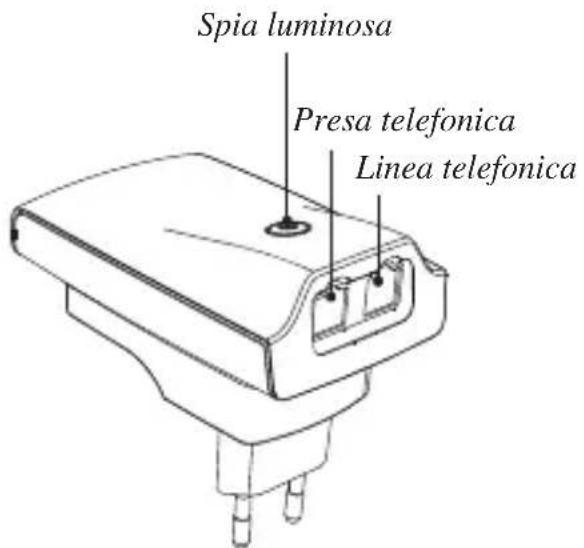

1) Unità base

2) Unità di estensione

3) Cavo Telefonico

4) Il presente manuale d'uso

NOTA: Si prega di leggere e seguire attendamente le istruzioni.

INSTALLAZIONE DELL'UNITÀ BASE

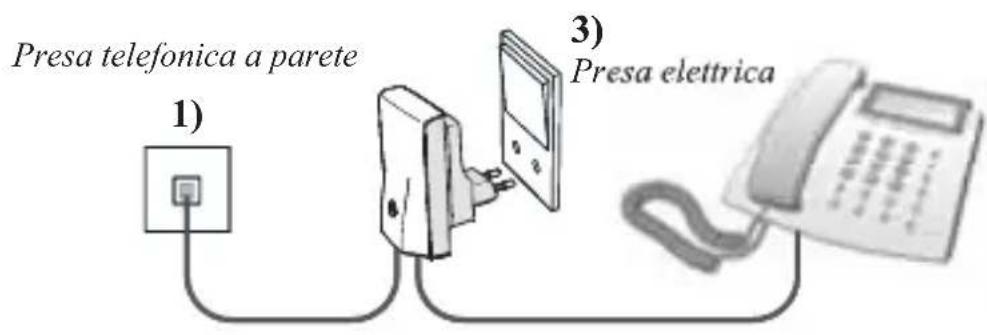

1) Collegare all'unità base il cavo Telefonico in dotazione e collegare l'altra estremità del cavo alla presa Telefonica a parete.*
2) Se alla presa a parete è più collegato un Telefono, scollegarlo e collegarlo all'unità base (togliere l'adattatore della spina prima di collegarlo all'unità base).
3) Collegare l'unità base ad una presa elettrica e fornire corrente. La spia luminosa posta sulla parte superiore dell'unità base diventerà verde.

L'installazione dell'unità base è casi completata.

2) Telefono, modem, fax

*NOTA: utilizzabileanchecome estensionesaenza filidi un adattatore per terminale VoIP

INSTALLAZIONE DELL'UNITÀ DI ESTENSIONE

L'unità di estensione può essere collegata ad un Telefono normale, un modem, un fax o un decoder satellitare o via cavo.

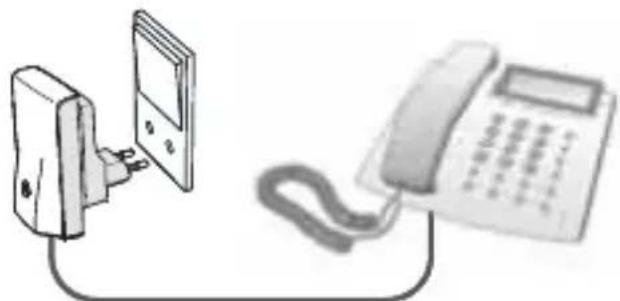

1) Inserire nell'unità di estensione il cavo Telefonico di Telefono, modem, fax o decoder satellitare o via cavo.

Presa di alimentazione

1)

Telefono, modem, fax o decoder satellitare o via cavo

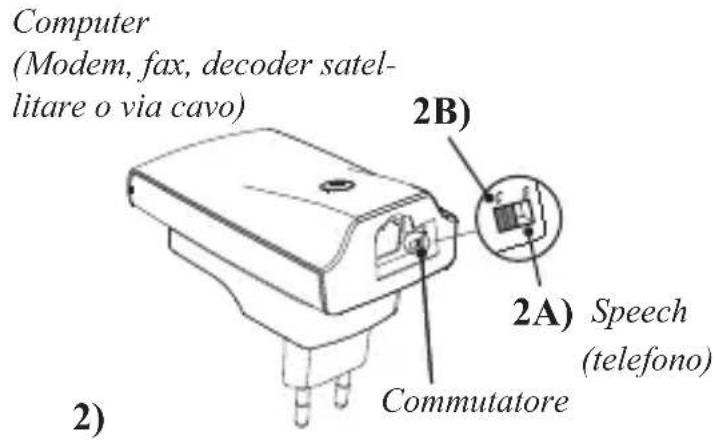

2) 2A: Collegamento del Telefono. Posizione are il commutatore su "S" per Speech (voce).

2B: Collegamento di modem, fax o decoder satellitare o via cavo. Posizione are il commutatore su "C" per Computer (modem, fax o decoder satellitare o via cavo).

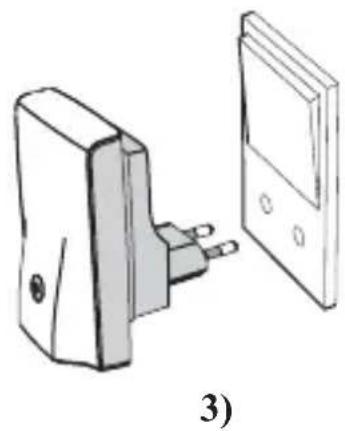

3) Inserire l'unità di estensione in una presa elettrica e fornire corrente. Dopo un certo periodo di tempo, la spia luminosa sulla parte superiore dell'unità di estensione diventerà verde (se il commutatore è su C) oppure gialla (se il commutatore è su S).

L'installazione dell'unità di estensione è casi completata e il Wireless Phone Jack è primo all'uso.

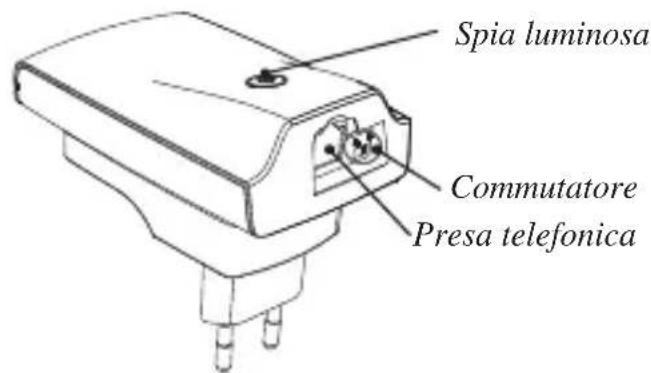

Unità di estensione

INSTALLAZIONE DI UNITÀ DI ESTENSIONE SUPPLEMENTARI

1) Assicurarsi che ilsystema esistente Wireless Phone Jack (unità base e di estensione) sia alimentato.
2) Scollegare eventuali cavi connessi all'unità base (saranno ricollegati successivamente).
3) Inserire l'unità di estensione supplementare in una presa elettrica posta accanto all'unità base e fornire corrente. Sull'unità di estensione si accenderà una spia rossa.
4) Inserire un'estremità del cavo Telefonico fornito nell'unità base e l'altra estremità del cavo nell'unità di estensione supplementare. Si accenderà una spia rossa che diventerà poi verde (se il commutatore è su C = computer, per modem, fax o decoder) oppure gialla (se il commutatore è su S = speech, per telefono). Quest'operazione può impiegare fino ad un minuto.

5) Dopoe che la spia sull'unità di estensione avrare cambiato colore, scollegare il cavo Telefonico tra l'unità base e l'unità di estensione.
6) Ricollegare i cavi che erano stati scollegati in precedenza.

Per completing il processo di INSTALLazione, vedere a pagna 4 Installazione dell'unità di estensione.

MODI OPERATIVI

UNITS BASE
Stato della spia Significato Suggerimenti
Verde fisso L'unità base è prontaNon è utilizzata alcuna unità di estensione	NessunoRegolare funzionamento
Verde lampeggiante Sono utilizzato una o più unità di estensione	NessunoRegolare funzionamento
Spenta Mancanza di alimentazione all'unità base	Controllare che l'unità base sia collegata correttamente ad una presa elettrica e che sua alimentata
Verde lampeggiante veloce	L'unità base è pronta per la registrazione di ricevitori DECT	La modalità di registrazione di ricevitori declt è disponibile dopo aver accesso e spento l'apparecchio due volte. Per conclude la modalità di registrazione, registrarare un ricevitore declt oppure spegnere e riaccendere l'unità base.

UNITÀ DI ESTENSIONE
Stato della spia Significato Suggerimenti
Verde fisso L'unità di estensione è impostata su computer/Dati ("C"), si trova entro la portata dell'unità base ed è quando prima all'uso	Nessuno Regolare funzionamento
Giallo fisso L'unità di estensione è impostata su Speech/voce ("C"), si trova entro la portata dell'unità base ed è quando prima all'uso	Nessuno Regolare funzionamento
Verde lampeggiante L'unità di estensione è in uso (modalità C)	Nessuno Regolare funzionamento
Giallo lampeggiante L'unità di estensione è in uso (modalità S)	Nessuno Regolare funzionamento
Spenta Mancanza di alimentazione all'unità di estensione	Controllare che l'unità di estensione sia collegata correttamente ad una presa elettrica e che sia alimentata
Rosso fisso L'unità di estensione è pronta per essere registrata su un'unità base	Vedere Installazione di unità di estensione supplementari
Da rosso lampeggiante a giallo o da rosso lampeggiante a verde	L'unità di estensione è registrata ma non comunicante con l'unità base	Controllare che l'unità base sia alimentata. In questo caso, l'unità di estensione può trovarsi fuori alla portata dell'unità base. Trasferire l'unità di estensione o l'unità base per avvicinare le unità tra loro.
Rosso lampeggiante veloce per 5 secondi seguito da rosso fisso (dopo un tentativo di registrazione di un'unità di estensione)	Sono più state registrate quattro unità di estensione (limite max) sull'unità base e non può essere aggiunta una quinta unità di estensione	Installare un'unità base supplementare e registrare la quinta unità di estensione sulla nuova unità base

RICERCA DEI GUASTI

Problema Possibile causa	Soluzione
Nessun segnale di chiamata	- Unità base non alimentata- Cavi non collegati correttamente- L'unità di estensione non è registrata sulla base- L'unità di estensione si trova fuori portata	- Controllare tutti i collegamenti elettrici e dei cavi. In caso di dubbio,fare riferimento al manuale d'uso.Controllare che l'unità di estensione sia impostata corretta-mente su S o C-Riportare l'unità di estensione entro la portata del segnale dell'unità base (max 50 m)
Mancato funzionamento di modem, decoder o fax	Il commutatore dell'unità di estensione non è stato impostato su funzionalità modem	Assicurarsi che il commutatore dell'unità di estensione sia su C
Breve sibilo avvertito sul Telefono collegato all'unità di estensione quando si alza il ricevitore	Il commutatore dell'unità di estensione non è stato impostato correttamente	Assicurarsi che il commutatore dell'unità di estensione sia su S
L'unità di estensione supplementare lampeggia prima di iniziare la procedura di registrazione	L'unità di estensione supplementare è più registrata su un altro jack Telefonico.	Specnere e riaccendere l'unità per 5 volte di seguito fino a quando la spia diventa rossa fissa. Continuire quando l'infallazione dell'unità di estensione supplementare

Il flash luminoso con il symbolo a freccia incluso in un triangolo equilatero serve ad avvertire l'utente della presenza di "voltaggi pericolosi" non isolati all'interno del prodotto, che potrebbero essere di entità sufficiente a costituire un rischio di shock elettrico per le persone.

"Prudenza"La spina a muro e' usata come dispositivo di disconnessione e delve rimanere pronta a funzionare durante l'utilizzo. Per disconnettere completenessl l'apparecchio alla presa, la spina deve essere del tutto disconnessa alla presa.

La presa a muro deve essere installata vicino all'apparecchiatura e deve essere di facile accesso.

Avvertenze:

• Non utilizzato quello apparecchio in locali dove posso sono essere presenti materiali volatili o esplosivi.
• L'apparecchio non può essere utilizzato in mancanza di energia elettrica.
  -Solo per uso interno.

Il significato del cestino dei rifiuti barrato che si può trovare sul prodotto significata che il prodotto è conforme alla Direttiva europea 2002/96/CE ed indica che questo prodotto non deve essere smaltito insieme ai rifiuti domestici.

Per prevenir possibili danni all'ambiente o alla salute umana, si raccomanda di tenerere separato quello prodotto dagli altri rifiuti in modo da poterlo riciclare in modo sicuro dal punto di vista ambientale.

Per ulteriori informazioni sui centri di raccolta, contattare l'ufficio comunale o il rivenditore dov'è stato acquistato il prodotto.
