KÄYTTÖOHJE Wireless Phone Jack RTX

kytke ja käytä -asennus

E

TECHNOLOGY

HYVÄ ASIAKAS

Kiitos, etta olet hankkinut Wireless Phone Jack -puhelimen ja/tai lisälajennusyksikon. Toivottavasti olet tytyväinen hankintaasi.

Wireless Phone Jack -puhelin on langaton ja johdoton puhelinpistokkeen tai tavallisen puhelimen, modeemin, faksin tai sellaisen satelliitti-/kaapelivastaanottimen VoIP-sovittimen laajennus, jossa on sisäänrakennettu modeemi.

Lue seuraavat tiedot huolellisesti ja noudata mukana toimitetuja käytöohjeita.

Lisātietoja on sivustossa www.wireless-phonejack.com.

CE-symboli vahvistaa, etta Wireless Phone Jack -puhelin noudattaa EUdirektiivejä. Taten valmistaja vakuuttaa, etta Wireless Phone Jack -puhelin ja/tai langattomat lisalaajennusyksiköt noudattavat direktiivin 1999/5/EY keskeisia vaatimuksia ja muita tärkeitä saannöksiä.

C

Copyright ©. Kaikki oikeudet pidatetaan. Tuotteen ja sen mukana toimitetunkayttöoppaan kaikenlainen kopointi ja jäljentäminen on ehdottomasti kielletty.

Tämä tuote on valmistetu RTX Products A/S -yhtiötä varten.

PAKKAUKEN PURKAMINEN

Poista yksikot varovasti pakkauksesta. Jos yksiköissä on nakyviä vaurioita, ALÄ yritä kayttä Wireless Phone Jack -puhelinta. Ota heti yhteys jalleenmyyjaan tai kuljetusliikkeeseen.

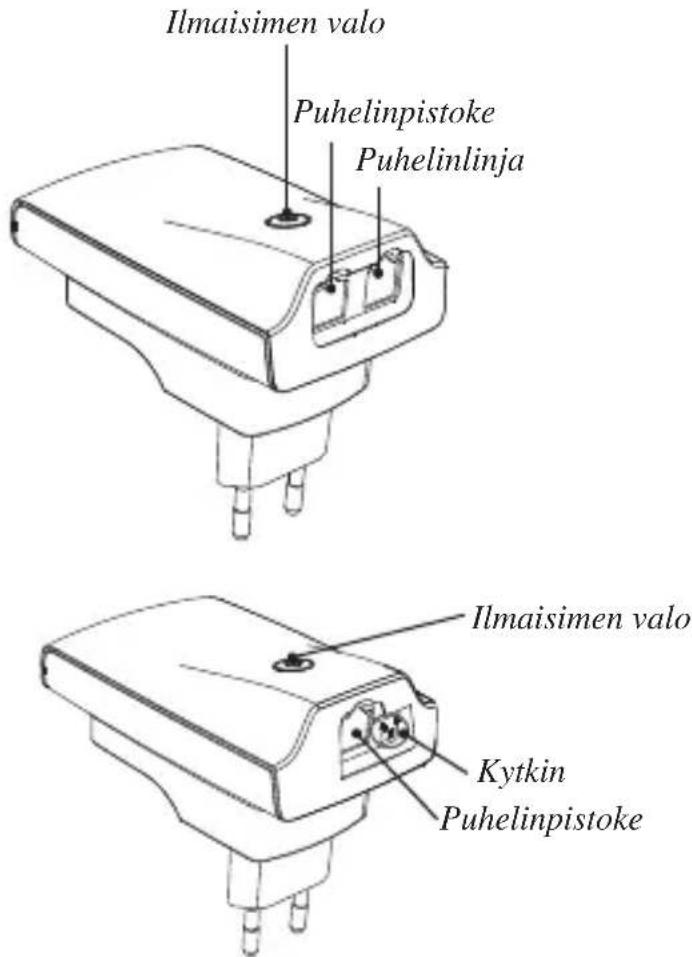

LAATIKON SISÄLTÖ:

1) Yksi perusyksikkö

2) Yksi laajennusyksikkö

3) Yksi puhelinlinjan johto
4) Tämä käytöopas

HUOMAUTUS: Lue ohjeet huolellisesti ja noudata niitta.

PERUSYKSIKÖN ASENNU

1) Kytke mukana toimitettu puhelinlinjan johto perusyksikköön ja kytke johdon toinen pää seinässä olevaan puhelinpistorasiaan.*
2) Jos käytössäi on seinaan kytketty puhelin, irrota se ja kytke se perusyksikköän (poista pistokesovitin ennen perusyksikköän kytkemistä).
3) Kytke perusyksikkö pistorasiaan ja kytke virta paallee. Perusyksikon paallä tulisi palaa vihrea valo.

Perusyksikkö on nyt asennettu.

Puhelinpistorasia

1)

3)

Pistorasia

2)

Puhelin,modeemitaifaksi

*HUOMAUTUS: Toimii myös VoIP-päatesovittimen langattomana laajennuksena

LAAJENNUSYKSIKÖN ASENNUs

Laajennusyksikkö voidaan kytkeä joko ravalliseen puhelimeen, modeemiin, faksiin tai satelliitti- tai kaapelivastaanotttimeen.

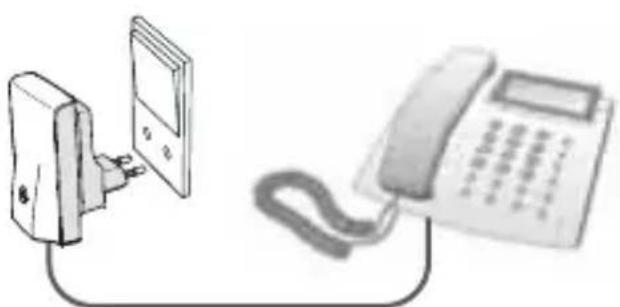

1) Kytke puhelimen, modeemin, faksin tai satelliitti- tai kaapelivastaanottimen puhelinlinjan johto laajennusyksikköön.

1) Virtajohdon pistoke

Puhelin,modeemi, faksi taisatelliitti-tai kaapelivastaanotin

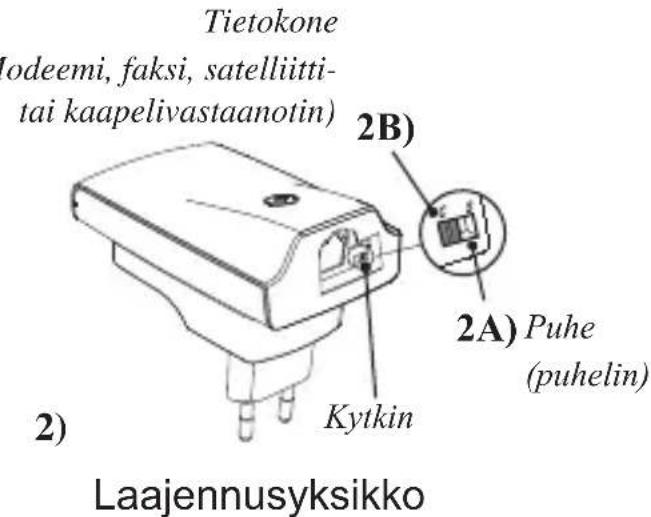

2) 2A: Puhelimen kytkeminen. Kännä kytkin S-asentoon puhekäyttoa (äani) varten.

2B: Modeemin, faksin tai satelliitti- tai kaapelivastaanottimen kytkeminen. Kännä kytkin C-asentoon tietokonekäyttoa (modeemi, faksi tai satelliitti- tai kaapelivastaanotin) varten.

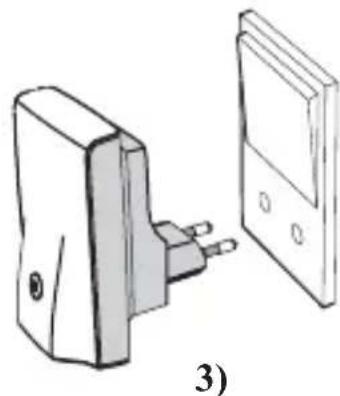

3) Kytke laajennusyksikkö pistorasiaan ja kytke virta pälle. Laajennusyksikon paällä oleva valo palaa hetken kuluttua vihreänä (jos kytkin on asennossa C) tai keltaisena (jos kytkin on asennossa S).

Laajennusyksikkö on nyt asennettu ja Wireless Phone Jack -puhelin on valmis käytettäväksi.

LISÄLAAJENNUSYKSIKÖIDEN ASENNUS

1) Varmista, etta aiemmin asennettuun Wireless Phone Jack -järkestelmään (perusja laajennusyksikkö) on kytketty virta.
2) Irrota kaikki perusyksikköön kytketyt johdot (ne kytketaan myohemmin uudel-teen).
3) Kytke lisälajennusyksikkö perusyksikon lahellä olevaan pistorasiaan ja kytke virta paallee. Laajennusyksikköön syttyy punainen valor.
4) Kytke mukana toimitetun puhelinlinjan johdon toinen pää perusyksikköön ja toinen pää lisälajennusyksikköön. Punainen valo sytty, ennen kuin se vaihtuu vihreaksi (jos kytkin on kännetty asentoon C = tietokone (computer), modeemin, faksin tai vastaanottimen käyttoa varten) tai keltaiseksi (jos kytkin on kännetty asentoon S = puhe (speech) puhelinkäyttoa varten). Tämä voi kestää noin minuutin.

5) Kun laajennusyksikon valo vaihtuu, irrota puhelinlinjan johto perusyksikon ja laajennusyksikon välistä.
6) Kytke uudelleen johdot, jotka olet irrottanut.

Lopeta asennusprosessi siirtymalla sivulle 4 kohtaan Laajennusyksikon asennus.

KÄYTTÖTILAT

PERUSYKSIKKÖ
Valo Merkitys Korjausehdotus
Jatkuva vihrea Perusyksikkö	on valmis Laajennusyksiköitä ei ole käytössä	Ei mitään Normaali käytö
Vilkkuva vihrea Yksi tai useampi laajennusyk-sikkö on käytössä	Ei mitään Normaali käytö
Ei valoa Ei virtaa	perusyksikössä	Tarkista, etta perusyksikkö on kytketty kunnolla pistorasiaan ja että virta on päällä
Nopeasti vilkkuva vihrea Perusyksikkö	on avoinna DECT-kuulokkeiden rekisteröintejä varten	DECT-kuulokkeen rekisteröintitila on avoinna kahden virran päälle kytkennän ja pois päältä kytkennän jäldeen. Voit lopettaa rekisteröintitilan joko rekisteröimällä DECT-kuulok-keiten tai kytkemällä perusyksiköstä virran pois päältä ja takaisin päälle.

LAAJENNUSYKSIKKÖ
Valo Merkitys Korjausehdotus
Jatkuva vihrea Tietokone- tai	tietotilassa (C)oleva laajennusyksikkö onrekisteröity ja se on perusyk-sikon kantoalueella ja valmis käytettäväksi	Ei mitäänNormaali käytto
Jatkuva keltainen Puhe- tai	änitilassa (S)olevalaajennusyksikkö onrekisteröityja se on perusyksikön kantoal-ueella ja valmis käytettäväksi	Ei mitäänNormaali käytto
Vilkkuva vihrea Laajennusyksikkö on käytössä(C-tila)		Ei mitäänNormaali käytto
Vilkkuva keltainen Laajennusyksikkö on käytössä(S-tila)		Ei mitäänNormaali käytto
Ei valoa Laajennusyksikössä	ei ole virtaa Tarkista, että laajennu	syksikkö on kytketty kunnolla pistorasiaan ja että virta on päällä
Jatkuva punainen Laajennusyksikkö on valmisrekisteröitäväksi perusyksikköön	Katso kohtaaLisälaijennusyksiköiden asennus
Vilkkuva punaisesta keltaiseen tai vilkkuva punaisesta vihreaän	Laajennusyksikkö on rekisteröity, mutta sitä ei ole lukittu perusy-ksikköön	Tarkista, että perusyksikköön on kytketty virta. Jos virta on kytketty, laajennusyksikkö ei ehkä ole perusy-ksikö n kantoalueella. Sijoita laajen-nsyksikkö tai perusyksikkö uuteen paikkaan, jotta ne ovat lahempänä toisiaan
Punainen valo vilkkuu nopeasti viiden sekunnin ajan, minkä jälleen palaa jatkuva punainen valo (ilmenee laajennusyksikönrekisteröintieryrityksen jäl-keiten)	Neljä laajennusyksikköä (enim-mäismäärä) on jo rekisteröity perusyksikköön. Tätä viidettä laajennusyksikköä ei voi lisätä	Asenna lisäperusyksikkö ja rekisteröiviides laajennusyksikkö uuteen perusyksikköön

VIANMÄÄRITYS

Ongelma Mahdollinen syy Ratkaisu
Valintaäenet eivät ole käytettävissä	- Perusyksikköön ei ole kytketty virtaa - Kaapeleita ei ole kytketty oikein - Laajennusyksikköä ei ole ehkörekisteröity perusyksikköön - Laajennusyksikkö ei ole kan-toaluella
Modeemi, vastaanotin tai faksi ei toimi	Laajennusyksikon kytkintä ei ole käännetty modeemin toiminta-asentoon
Laajennusyksikköän kytketystä puhelimestone kuuluu lyhyt "suhiseva" äni, kun puhelimen kuuloke nostetaan ylos ensimmäisen kerran	Laajennusyksikon kytkintä ei ole käännetty oikeaan asentoon
Lisälajennusyksikön valo vilkkuu ennen reckisteröintitoiminnon aloitusta	Lisälajennusyksikkö on jo rekisteröity toiseen Phone Jack -puhelimeen

Tasasivuisen kolmion sisällä olevaa nuolenpäällä varustettua salaman kuvaa käytetäan varoittamaan käytäjää siitä, etta tuotteen käyttoön liitty eristämätön "vaarallinen jännite" joka saattaa olla tarpeksi voimakas muodostaakseen ihmisin kohdistuvan sähköiskun riskin.

"Huomio"Paapistoketta kaytetaan virrankatkaisulaitteena ja sen tulisi ollatoimintavalmiina kayton aikana. Jotta laite voidaan kytkea taysin irtisahkoverkosta, paapistoke tulee irrottaa kokonaan pistorasiasta.

Pistorasia kuuluu asentaa laitteiston lahelle ja siihen tulee päästä helposti käsiki.

Varoitus:

• Alä kaytā tātā laitetta paikassa, jossa saattaa olla haihtuvia tai rajāhtāviā aineita.
• Tamā laite ei toimi sahkökatkojen aikana.
  Laitetta voidaan kayttaa vain sisatiloissa.

Tuotteessa nakyvä yliviivattu pyörillä varustetun jäteastian symboli tarkoittaa, että tuote on EU-direktiivin 2002/96/EY alainen, ja se tarkoittaa, että tuotetta ei saa havittä ravallisen talousjätteen mukana.

Voit estaah mahdolliset ymparistohaitat tai terveysvaarat erottamalla tuotteen muista jatevirroista ja siten varmistaa, etta tuote voidaan kierrattaa ympariston huomioon ottavalla tavalla.

Lisātietoja keräyspisteistaaat paikallsilta viranomaisilta tai tuotteen jalleenmyyjälta.
