MANUALE UTENTE IPTV PLC 650 MARMITEK

PRECAUZIONI DI SICUREZZA

• Per evitare il pericolo di cortocircuito utilizzato quello prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di quello prodotto a pioggia o umidità. Non utilizzato vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti delsystema a temperature eccessivamente alte o a fonti intense di luce.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina agli responsabilità per i dati derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato创建工作. Marmitek declina agli responsabilità per dati consequencesciali ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano alla portata dei bambini.
  Non après mai il prodotto (vano batteria escluso): L'apparecchio peut contener componenti la cui tensione è estremamente pericolosa. Lasciare fare riparazioni o modifiche esclusivamente a personale esperto.
• Alimentatore: Collegare l'alimentatore alla presa di corrente solamente dopo ave controllato che la tensione della rete elettrica corrisponda alleindicazioni riportate sulla targhetta. Nonutilizzare mai un alimentatore danneggiato. In tal caso rivolgersi al proprio rivenditore.

1. INTRODUZIONE

Congratulazioni con l'acquisto dell'IPTV PLC 650^TM . Usare la rete elettrica esistente per trasformare agli presa di corrente nella casa (per esempio il cabinet AV) in una connessione LAN per la rete domestica (IP/ internet). Garantisce una connessione stabile ad alta larghezza di banda per i flussi multimediali più esigenti, come tra l'altro IPTV, Smart TV, Video on demand,lettore multimedia e per esempio un PC.

2. CONTENUTO DELLA CONFEZIONE

2 x IPTV PLC 650™ (adattatore Powerline)

2 x cavo di rete RJ45 tipo CAT5

1 x istruzioni per l'uso

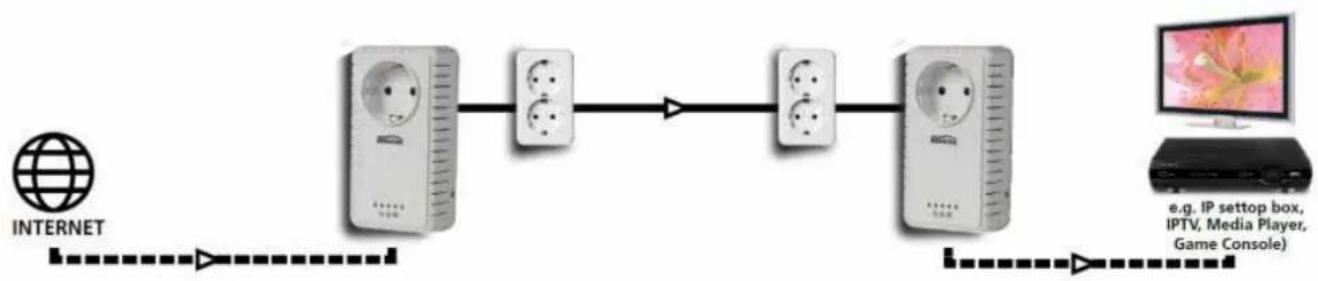

3. FUNZIONAMENTO

Gli adattatori Powerline sono di facile installazione!

Sono richiesti almeno due adattatori per creare una rete Powerline sulla vostra rete elettrica existente. Volete condidere un segnale internet con il resto della casa sulla rete elettrica? Dovete installare un adattatore sul posto dove internet entra la casa (per esempio vicino al router o al modem internet). E dovete posizionare il secondo adattatore in un posto dove voleted disporre di una connessione di rete per collegare i vostri apparecchi con internet/IP. In tal modo tutti gli applicecchi connessi sono forniti di un segnale internet ed è possibile utilizzato i flussi multimediae HD/3D di per esempio IPTV, Smart TV, Video on demand,lettori multimediali.

Caratteristica prodotto:

• Dotato della Tecnologia Homeplug AV2 per le migliorie prestazioni dei cui flussi multimediali HD/3D (IPTV, Smart TV, Video on demand,lettore multimediae, ecc).
• L'esclusiva technologia SmartLink migliorare le prestazioni e aumento la distance massima tra due adattatori con fino al 50% per una copertura ovunque nella casa.
  Parameterized Quality of Service (PQoS): ottimizzato per video streaming distinguendo nel traffico dati per video,因为你 e giochi. quando è scaricata una grande quantità di dati, ad esempio da un PC, non va a danno dei flussi AV che hanno la priorità.
• Dotato di unhetto interno per evitare interferenze causate dagli apparecchi A/V e mantenere pulita la tua rete.
• LED di stato: visualizzazione sugli adattatori Powerline di tra l'altro la qualità di segnale, facilitita l'installazione e l'uso although Senza conoscenza di IP o LAN.

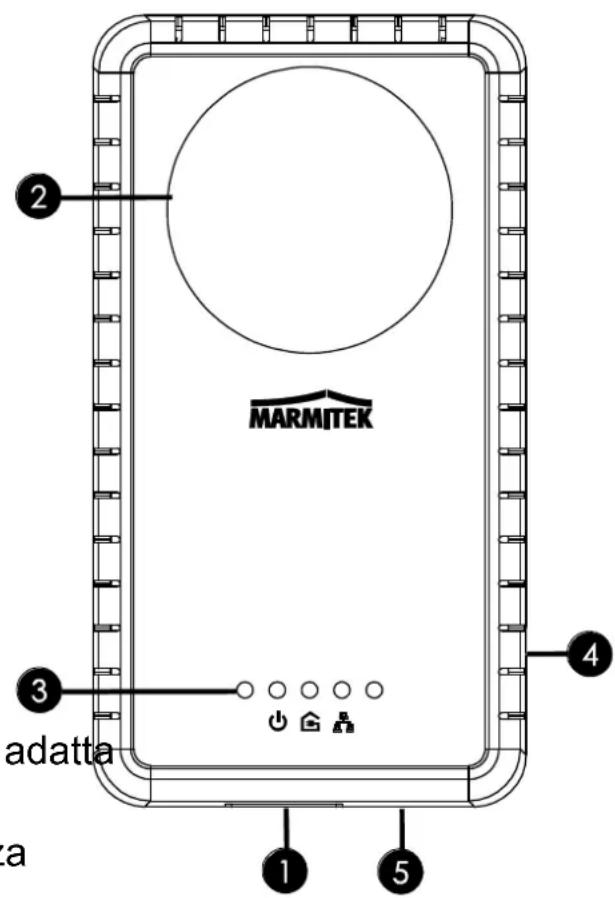

4. CARATTERISTICHE DEL PRODOTTO

1. Concessione di rete

2. Presa di corrente:

Presa di corrente integrata per collegare gli appearecchi AV.

3. Spiedi stato:

LED di power/standby

• Verde: è insertito l'adattatore.
• Lampeggia di rosso: l'adattatore si trova nella modalità di standby.
  Spento: l'adattatore è stato spento.

LED Qualità di segnale:

• Verde: connessione buona, ai flussi video HD/3D.
  Aranciata:connessione abbastanza buona, adatta ai flussi video SD.
• Rosso: connessione cattiva, non sono garantiti i flussi video.
• Spento: non è in grado di realizazione una connessione con un'alto adattatore Powerline via la rete elettrica.

LED LAN/ Ethernet

• Verde: è stato collegato un appearecchio all'adattatore ed è acceso.
• Lampeggia di verde: i due adattatori comunicano tra di loro.
• Spento: non è stato collegato nessun appearecchio all'adattatore o quello è spento.

4. Tasto di sicurezza 8:

Tasto per configurare la sicurezza della rete Powerline (vedere il paragrafo 6).

5. Tasto di reset (ripristino):

Mantenere premuto quello tasto per 3 secondi con un oggetto appuntito per ripristinare l'adattatore alle impostazioni di fabbrica.

5. INSTALLAZIONE

5.1 Preparazione

• Collegare ambedue gli adattatori ad una presa di corrente a terra per utilizzare la technologia SmartLink. Se uno degli adattatori è collegato ad una presaenza terra, sarebbe stabilito un collegamento standardenza technologia SmartLink.
• Se possibile collegare gli adattatori Powerline direttamente a una presa ed evitare l'uso di una presa multipla e un cavo di prolunga, cui seriamente indebolire il segnale.

5.2 Connette la rete Powerline con internet

Si deve collegare uno degli adattatori a un router/modem di internet per provvedere la rete Powerline di un segnale internet.

1. Inserire l'adattatore Powerline in una presa di corrente vicino al router/ modem di internet. Il LED di Power si illumina di verde.
2. Collegare un cavo di rete (fornito in dotazione) alla porta Ethernet (1) dell'adattatore Powerline e del router/modem di internet (spesso riportato come porta LAN). Il LED di Ethernet sull'adattatore si illumina di verde.

5.3 Provedere gli appearecchi multimediai di un segnale internet

Potete posizionare sono a 64 adattatori Powerline nella vostra casa per providere le apparecchiature (IP set-top box, SMART TV,lettore multimedia, console videogiochi, ecc.) di un segnale internet.

1. Inserire l'adattatore Powerline in una presa di corrente vicino alle apparecchiature che volete provvedere di un segnale internet. Il LED di Power si illumina di verde. Il LED Qualità di segnale indica la qualità del collegamento con l'alto adattatore Powerline.
2. Inserire l'adattatore Powerline in una presa di corrente vicino all'apparecchio che volete provvedere del segnale internet. Il LED di Ethernet sull'adattatore si illumina o lampeggia di verde quando il collegamento è attivo.

Attenzione: gli adattatori IPTV PLC 650 passano automaticamente alla modalità di standby se, durante 60 secondi, non è individuato nessun segnale LAN/Ethernet sulla porta Ethernet (1). L'adattatore sare riacceso automaticamente dopo l'individuzione di un segnale Ethernet.

6. SICUREZZA DI RETE (OPZIONE)

Dalla fabbrica gli adattatori Powerline sono più dotati di una sicurezza di rete standard. In caso di problemi durante l'installazione o se si vuoleambiare la sicurezza standard, è possibile modificarla.

6.1 Configurare la propria sicurezza di rete

1. Mantenere premuto il tasting Sicurezza 3 durante 15 secondi. Le spie di stato (3) sul lato anteriore dell'adattatore Powerline si spegnono e l'adattatore si riavviera. Di conseguenza la sicurezza di rete originale sare cancellata.
2. Ripetere il passo 1 per il secondo adattore Powerline che si vuole usare nella stessa rete.
3. Mantenere premuto durante 1-3 secondi il tasto di Sicurezza di ambedue gli adattatori Powerline per impostare una nuova sicurezza di rete. Poi il LED di Power lampeggerà. Ambedue gli adattatori Powerline si riavlieranno se questo passo è stato completato in modo corretto. Attenzione: il tempo massimo tra la premuta del tasto di Sicurezza su ambedue gli adattatori è 120 secondi.
4. Ora ambedue gli adattatori Powerline condividono la stessa sicurezza di rete e sono connessi tra di loro. Ripetere i passi 1-3 se non sono stati completati in modo corretto.

Attenzione: forse ci vuole quale minuto prima che gli apparecchi connessi saranno collegati alla rete.

6.2 Aggiungere un adattatore Powerline alla rete

1. Inserire nella presa l'adattatore Powerline che si vuole aggiungere alla rete e tenere premuto durante 10 secondi il tasting di Sicurezza per cancellare la sicurezza di rete originale.
2. Tenere premuto durante 1-3 secondi il tasto di Sicurezza finché lampeggerà il LED di Power.
3. Ripetere il passo 2 per un qualsiasi adattatore Powerline che fa gli parte della rete con cui si vuole stabilire un collegamento. Attenzione: il tempo massimo tra la premuta del tasting di Sicurezza su ambedue gli adattatori è 120 secondi.
4. Ora l'adattatore Powerline è stato aggiunto alla rete e può essere usato.
5. Ripetere i passi 1-3 per anni adattatore Powerline che si vuole aggiungere alla rete.

7. DOMANDE FREQUENTI

Sono spente tutte le spie di stato

• Togliere l'adattatore Powerline per 30 secondi alla presa di corrente e poi reinserirlo.
• Provare un'altra presa di corrente di cui si è sicuri che funziona.
  Ripristinare l'adattatore alle impostazioni di fabbrica premendo per 3 secondi il tasting di Reset (5) con un oggetto appuntito.

II LEDI di standby 念 continua a lampeggiare

• Controllare se il cavo di Ethernet sia stato collegato in modo giusto all'adattatore Powerline e all'apparecchio con cui si vuole stabilire il collegamento.
• Controllare se l'apparecchio con cui si vuole condidere il segnale di internet, è stato accesso.

II LED Qualità di segnale non è acceso

• Provare un'altra presa di corrente di cui si è sicuri che funziona.
• Configurare di nuovo la sicurezza di rete secondo il paragrafo 6.
  Ripristinare l'adattatore alle impostazioni di fabbrica premendo per 3 secondi il tasting di Reset (5) con un oggetto appuntito.

II LED Qualità di segnale © si illumina di rosso

• Se possibile, collegare ambedue gli adattatori Powerline a una presa di corrente a terra. La technologia SmartLink utilizza 3 fili della rete elettrica (fase, neutro e terra), augmentando la portata e le prestazioni.
• Se possibile, provare un'altra presa di corrente nella stessaStanza per determinare se la qualità del segnale sia meglio là. Gli adattatori Powerline funzionano meglio se usati nelso stesso gruppo della rete elettrica.
• Evitare quanto possibile l'uso di qualsiasi fonte di interferenza, quali caricatori per telefoni cellulari, lampade alogene, lampade a risparmio energetico e aspirapolvere, vicinoagli adattatori Powerline perché possono indebolire il segnale.

In caso di fornando che non trovano risposta qui sopra? Visitare il nostro site www.marmitek.com.

8. DAT TECHNICI

Adattatore IPTV PLC 650TM

Rete eletrrica: 100 240VAC @50/60Hz

Carico presa elettrica: max. 16A

Portata: max. 300 metric con SmartLink

max. 200

metri

senza

S

Connaissance di rete: 10/100/1000Mbps (Gigbit Ethernet)

LED di stato: Power/ Standby, Signal Quality, LAN/ Ethernet

HomePlug

Versione: Homeplug AV2

Supporta: IEEE 802.3, IEEE 802.3U, IEEE 1901,

Homplug AV2

Velocità di trasmissione: PHY 600Mbps, UDP 280Mbps, TCP 230Mbps

Banda di frequenza: 2 68~MHz

Sicurezza: crittografia 128-bit AES Link

Alloggiamo

Presa elettrica integrata: si

Dimensioni: 112 × 62 × 42 ~mm

Peso: 210 gram

Ambiente

Temperatura ambientale: +0 fino ai +40°C

Umidità ambientale: dal 10% all'85%

Le caratteristiche tecniche possono essere modificate alla preavviso.

9. DISPONIBILE IN OPZIONE

Adattatore IPTV PLC 650™ addizione (no. di art. 08208 / 08209)

Create a connection Powerline (IP/internet) addizione, ovunkue nella casa (soggiorno, camera da fatto, camera di lavoro, mansarda) via la rete elettrica. è possibile collegare fino al massimo di 64 adattatori Powerline alla vostra rete.
