MANUALE UTENTE 26PF9956 PHILIPS

Direttive per il riciclaggio Il vostro televisore si compone di materiali riutilizzabili o riciclabili. Per ridurre al minimo la dispersione di rifiuti nell’ambiente, alcune imprese specializzate ritirano gli apparecchi usati per smontarli e recuperare i pezzi riutilizzabili (informarsi presso il rivenditore).

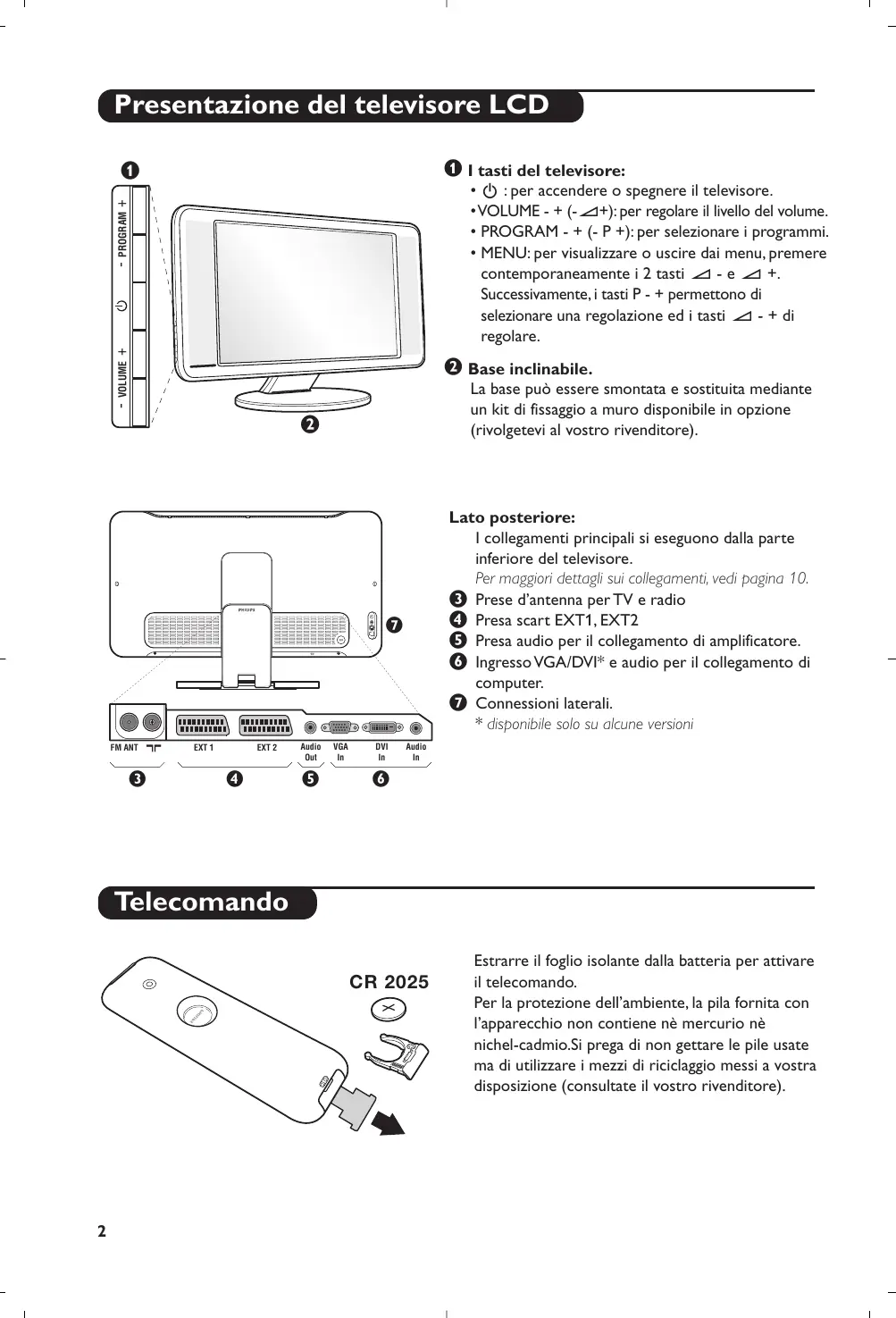

Italiano Sommario Presentazione del televisore LCD & I tasti del televisore:

• . : per accendere o spegnere il televisore.
• VOLUME - + (-”+): per regolare il livello del volume.
• PROGRAM - + (- P +): per selezionare i programmi.
• MENU: per visualizzare o uscire dai menu, premere contemporaneamente i 2 tasti ” - e ” +. Successivamente, i tasti P - + permettono di selezionare una regolazione ed i tasti ” - + di regolare. VOLUME é Base inclinabile.

La base può essere smontata e sostituita mediante un kit di fissaggio a muro disponibile in opzione (rivolgetevi al vostro rivenditore).

Lato posteriore: I collegamenti principali si eseguono dalla parte inferiore del televisore. Per maggiori dettagli sui collegamenti, vedi pagina 10. “ Prese d’antenna per TV e radio ‘ Presa scart EXT1, EXT2 ( Presa audio per il collegamento di amplificatore. § Ingresso VGA/DVI* e audio per il collegamento di computer. è Connessioni laterali.

• disponibile solo su alcune versioni

Estrarre il foglio isolante dalla batteria per attivare il telecomando. Per la protezione dell’ambiente, la pila fornita con l’apparecchio non contiene nè mercurio nè nichel-cadmio.Si prega di non gettare le pile usate ma di utilizzare i mezzi di riciclaggio messi a vostra disposizione (consultate il vostro rivenditore). I tasti del telecomando Modo suono Permette di forzare le trasmissioni Stereo e Nicam Stereo in Mono o, per le trasmissioni bilingua, di scegliere tra Dual I o Dual II. La spia Mono è rossa quando c’è una posizione forzata. Stato di attesa Per selezionare il modo Stato di attesa. Per riaccendere il televisore, premere ., P - + o ñ/ô. Selettore di modo * Pixel + (secondo la versione) Per attivare / disattivare la modalità Pixel + demo. Selezione prese EXT (p.10) Premere più volte per selezionare la sorgente esterna collegato. Suono surround Per attivare / disattivare l’effetto espansione dell’audio. In stereo, gli altoparlanti sembrano avere uno spazialità maggiore. Per le versioni dotate del Virtual Dolby Surround *, otterrete gli effetti sonori speciali dalle casse posteriori del Dolby Surround Pro Logic. Formato 16:9 (p. 7) Attivazione del PIP (p. 9) PC / TV / Radio Premere uno di questi tasti per commutare il televisore in modo PC,TV o radio (p. 9). Active Control Ottimizza la qualità dell’immagine in funzione del segnale e della luce ambiente. Cursore Questi 4 tasti permettono di navigare nei menu (<>≤≥). Richiamo televideo (p. 8). Menu Per richiamare i menu o uscire dagli stessi. Interruzione audio Per eliminare o ripristinare l’audio. Volume Per regolare il livello audio. Preregolazioni immagine e suono Permette di accedere ad una serie di preregolazioni per immagine e suono. La posizione Personale corrisponde alle regolazioni effettuate nei menu. Inform. schermo Per visualizzare / rimuovere il numero di programma, l’ora, il tipo di audio, il tempo rimasto del timer. Per la visualizzazione continua del numero di programma allo schermo, premere questo tasto per 5 secondi.

Lista dei programmi Per visualizzare / cancellare la lista dei programmi. Servirsi dei tasti <> per selezionare un programma e del tasto ≥ per visualizzarlo. Selezione dei programmi TV Per selezionare il programma precedente o il programma seguente. Il numero, e il suono vengono visualizzati iper pochi secondi. In alcuni programmi con televideo, il titolo del programma appare sullo schermo in basso. Tasti numerici Per accedere direttamente ai programmi. Per un numero di programma a 2 cifre, aggiungere la seconda cifra prima che il trattino scompaia. Programma precedente Per accedere al programma selezionato precedentemente.

• ”Dolby” e il simbolo doppia-D sono dei marchi di Dolby Laboratories. Fabbricato su licenza di Dolby Laboratories.

• Selettore di modo Il telecomando vi permette di comandare le funzioni principali del videoregistratore e DVD. Premere sul tasto Select per selezionare il modo desiderato: DVD o AUX. La spia del telecomando si accende per indicare il modo selezionato. Si spegne automaticamente dopo 20 secondi di inattività (ritorno al modo TV). In funzione dell’apparecchio, sono operativi i tasti seguenti: . ê · I¢ ∫I Ê Æ ∆ OK h <>≤≥ (cursore) P - + ñ/ô ∂ º

Installazione del televisore & Posizionamento del televisore 5 cm 5 cm 5 cm Mettere il televisore su una superficie solida e stabile. Per evitare situazioni pericolose, non esporre il televisore a schizzi d’acqua, a fonti di calore (lampade, candele, radiatori, ecc.) e non ostruire le griglie di ventilazione situate sul retro. é Collegamenti delle antenne FM ANT. FM ANT

• Utilizzare il cavo antenna fornito e collegare la presa : situata sotto il televisore alla presa d’antenna a muro.
• Collegare il cavo dell’antenna radio fornita, alla presa FM ANT situata sotto il televisore.
• Collegare il cavo di rete tra il televisore e la presa di corrente (220-240 V / 50 Hz).
• Sistemare i cavi facendoli passare attraverso la base del televisore. Rimettere il coperchio del supporto. Per il collegamento di altri apparecchi, vedi p. 10. ( Accensione

Per accendere il televisore, premere l’interruttore di accensione e spegnimento. Una spia verde si accende e lo schermo si illumina.Vedere direttamente il capitolo Installazione rapida. Se il televisore rimane in stato di attesa (spia rossa), premere il tasto P + del telecomando. Quando usate il telecomando, la spia lampeggia. Installazione rapida Quando accendete il televisore per la prima volta, sullo schermo appare un menu.Tale menu vi invita a scegliere la nazione e la lingua dei menu: Plug’n’Play Country Language

English Se il menu non appare, per farlo apparire mantenete premuti per 5 secondi i tasti ”- e ”+ del televisore. & Utilizzate i tasti <> del telecomando per scegliere la vostra Nazione, quindi confermare con ≥. Se il vostro Paese non appare nella lista, selezionare la scelta “. . .” é Selezionate quindi la vostra lingua con i tasti <> e quindi confermate con ≥.

“ La ricerca inizia automaticamente.Tutti i programmi TV e le stazioni radio disponibili sono memorizzati. Per l’operazione sono necessari alcuni minuti. La visualizzazione mostra la progressione della ricerca e il numero di programmi trovati. Alla fine, il menù scompare. Per uscire o interrompere la ricerca, premere su h. Se non viene trovato alcun programma, fare riferimento al menù Consigli, p. 12. ‘ Se il centro di telediffusione o la rete via cavo trasmette il segnale di riordino automatico, i programmi saranno numerati nell’ordine. L’installazione sarà quindi terminata. ( In caso contrario, utilizzare il menù Riordinare per rinumerarli. Determinati centri di telediffusione o reti via cavo trasmettono i propri parametri di riordino (regione, lingua, ...). In questo caso dovete indicare la vostra scelta con i tasti <> e quindi confermare con ≥. Riordino dei programmi & Premere il tasto h. Il TV Menu sarà visualizzato sullo schermo. TV Menu Immagine Suono Speciali Predispos. Modo Predispo. Lingua Æ NazioneÆ Mem. Auto.Æ Mem. ManualeÆ Riordinare Æ Nome Æ

é Con il cursore, selezionare il menù Installazione e quindi il menù Riordino . “ Selezionate il programma che intendete spostare con i tasti <> e premete su ≥. ‘ Utilizzate successivamente i tasti <> per scegliere il nuovo numero e confermate con ≤. ( Ricominciate le tappe “ e ‘ tante volte quanti sono i programmi da rinumerare. § Per uscire dai menù, premere su ∂. Memorizzazione manuale Questo menù permette di memorizzare i programmi uno per uno. & Premere sul tasto h. é Con il cursore, selezionate il menù Installazione e quindi Mem. manuale : TV Menu Immagine Suono Speciali Predispos. Modo Predispo. Sistema Ricerca Nr.Programma Sintonia Fine Memorizzare Europe “ Sistema: selezionate Europa (rilevazione automatica *) o Europa Occidentale (norma BG), Europa Orientale (norma DK), Regno Unito (norma I) o Francia (norma LL’).

• Salvo che per la Francia (norma LL’), occorre assolutamente selezionare la scelta Francia. ‘ Ricerca: premere su ≥. La ricerca comincia. Una volta trovato un programma, si ferma la progressione e viene visualizzato il nome del programma (se disponibile). Passate alla tappa successiva. Se conoscete la frequenza del programma desiderato, digitatela direttamente con i tasti da ñ a ô. Se non si trova alcuna immagine, vedere i consigli (p. 12). ( N° di Prog.: inserite il numero desiderato con i tasti ≤≥ o da ñ a ô. § Sintonia fine: se la ricezione non è soddisfacente, regolate con i tasti ≤≥. è Memorizzare : premere su ≥. Il programma è memorizzato. ! Ripetete le tappe ‘ a ! tante volte quanti sono i programmi da memorizzare. Per uscire: premere sul tasto ∂. Altre regolazioni del menù Installazione & Premere sul tasto h e selezionare il menù Installazione : é Lingua : per modificare la lingua di visualizzazione dei menù . “ Nazione : per scegliere il vostro Paese. Questa regolazione interviene nella ricerca, nel riordino automatico dei programmi e nella visualizzazione del televideo. Se il vostro Paese non appare nella lista, selezionate la scelta “. . .” ‘ Mem.Auto : per lanciare una ricerca automatica di tutti i programmi disponibili nella vostra regione. Se il centro di telediffusione o la rete via cavo trasmette il segnale di riordino automatico, i programmi saranno numerati nell’ordine. L’installazione sarà quindi terminata. In caso contrario, utilizzare il menù Riordino per rinumerarli (vedere p. 4). Determinati centri di telediffusione o reti via cavo trasmettono i propri parametri di riordino (regione, lingua, ...). In questo caso dovete indicare la vostra scelta con i tasti <> e quindi confermare con ≥. Per uscire o interrompere la ricerca, premere su h. Se non si trova alcuna immagine, vedere i consigli (p. 12). ( Nome (disponibile solo su alcune versioni) : Se volete, potete dare un nome ai programmi, stazioni radio e alle prese esterne.Utilizzate i tasti ≤≥ per spostarvi nella zona di visualizzazione del nome (5 caratteri) e i tasti <> per scegliere i caratteri. Una volta inserito il nome, utilizzate il tasto ≤ per uscire. Il nome è memorizzato. Osservazione: durante l’installazione, se è trasmesso il segnale di identificazione, viene attribuito un nome ai programmi in modo automatico. § Per uscire dai menù, premere su ∂.

Regolazioni dell’immagine & Premere sul tasto h e quindi su ≥. Il menù Immagine appare: TV Menu Immagine Immagine Suono Speciali Predispos. Modo Luminosita Colore Contrasto Nitidezza Temp. Colore Memorizzare

é Utilizzate i tasti <> per selezionare una regolazione e i tasti ≤≥ per effettuare la regolazione. “ Una volta effettuate le regolazioni, selezionate la scelta Memorizzare e premere su ≥ per registrarle. Premere su ∂ per uscire. Descrizione delle regolazioni:

• Luce : agisce sulla luminosità dell’immagine.
• Colore : per agire sull’intensità del colore.
• Contrasto : per agire sulla differenza tra toni chiari e toni scuri.
• Nitidezza : per agire sulla qualità dell’immagine.
• Temp. Col. : per agire sulla resa dei colori. Fredda (più blu), Normale (equilibrata) o Calda (più rossi).
• Memorizzare : per memorizzare le regolazioni dell’immagine. Regolazioni dell’audio & Premere su h, selezionare Suono (>) e premere su ≥. Il menù Suono appare: TV Menu Immagine Suono Speciali Predispos. Modo Suono Equalizzatore Balanciamento Delta Volume Limit. Volume Dolby Virtual Memorizzare

120 Hz 500 Hz 1500 Hz 5 KHz 10 KHz é Utilizzate i tasti <> per selezionare una regolazione e i tasti ≤≥ per regolare. “ Una volta effettuate le regolazioni, selezionate la scelta Memorizzare e premere su ≥ per registrarle. ‘ Per uscire dai menù, premere su ∂. Descrizione delle regolazioni:

• Equalizzatore per impostare la tonalità del suono (da grave: 120 Hz ad acuto: 10 kHz).
• Bilanciamento : per equilibrare il suono sull’altoparlante sinistro e quello destro.
• Delta Volume : permette di compensare gli scarti di volume esistenti tra i diversi programmi o le prese EXT. Questa regolazione è operativa per i programmi da 0 a 40 e per le prese EXT.
• AVL (Automatic Volume Leveler): limitazione automatica del volume, per limitare l’improvviso aumento di livello sonoro, soprattutto al momento di cambiare canale o durante gli spot pubblicitari.
• Dolby Virtual : per attivare / disattivare l’effetto espansione dell’audio. Potete accedere a queste regolazioni anche con il tasto f.
• Memorizzare : per memorizzare la regolazione del suono. Regolazione delle speciali & Premere su h, selezionate Speciali (>) e premere su ≥. Si può regolare: é Timer : vedere pagina seguente “ Contrasto + : regolazione automatica del contrasto dell’immagine, che riporta continuamente la parte più scura dell’immagine sul livello del nero. ‘ NR : consente di attenuare il rumore

dell’immagine (effetto neve), in caso di ricezione difficile. ( Spegnimento (disponibile solo su alcune versioni): per selezionare il tempo dopo il quale il televisore si metterà automaticamente in stato di attesa. § Per uscire dai menù, premere su ∂. Funzione sveglia (disponibile solo su alcune versioni) Questo menù vi permette di utilizzare il televisore come sveglia. & Premere sul tasto h. é Con il cursore, selezionate il menù Opzioni e quindi Timer : TV Menu Immagine Suono Speciali Predispos. Timer Spegniemento Ora Ora Inizio Ora Fine Nr.Programma Attivare 10:56 “ Spegnimento : per selezionare il tempo dopo il quale il televisore si metterà automaticamente in stato di attesa. ‘ Ora : inserite l’ora corrente. Osservazione : l’aggiornamento avviene automaticamente dopo l’accensione da interrutore,attraverso le informazioni del televideo sul programma n° 1. Se non c’è televideo, l’aggiornamento non avviene. ( Ora inizio : inserite l’ora di inizio. § Ora fine : inserite l’ora di messa in attesa. è Nr. Programma : inserite il numero del programma desiderato per la sveglia.Potete selezionare una stazione FM utilizzando i tasti ≤≥ (i tasti ñô permettono solo di selezionare i programmi tv). ! Attivare : potete regolare:

• Una volta per un’unica attivazione della sveglia,
• Giornaliero per ogni giorno,
• Stop per annullare. ç Premere . per selezionare lo stato di attesa per il televisore. Esso si accenderà automaticamente all’ora programmata. Se lasciate acceso il televisore, esso cambierà canale all’ora indicata (e si metterà in stato di attesa all’Ora di fine). Funzioni televideo Le immagini che ricevete possono essere trasmesse in formato 16:9 (schermo largo) oppure 4:3 (schermo tradizionale). Le immagini 4:3 hanno talvolta una banda nera in alto e in basso (formato cinemascope). Questa funzione consente di eliminare le bande nere e di ottimizzare la visualizzazione delle immagini sullo schermo. Premere i tasto ë (o ≤≥) per selezionare i diversi modi: Il televisore è dotato di una commutazione automatica che decodifica il segnale specifico emesso da alcuni canali e seleziona il formato giusto per lo schermo. 4:3 L’immagine è riprodotta in formato 4:3, una banda nera appare da ogni lato dell’immagine. Zoom 14:9 L’immagine è ingrandita con il formato 14:9, una piccola banda nera rimane in entrambi i lati dell’immagine. Zoom 16:9 L’immagine è ingrandita con il formato 16:9. Questo modo è raccomandato per visualizzare le immagini con una banda nera in alto e in basso (formato cinemascope). Titoli Zoom Questo modo consente di visualizzare le immagini in formato 4:3 su tutta la superficie dello schermo lasciando visibili i sottotitoli. Super Immagine Questo modo consente di visualizzare le immagini in formato 4:3 su tutta la superficie dello schermo allargando l’immagine ai lati. Schermo LARGO Questo modo permette di ripristinare le proporzioni corrette delle immagini trasmesse in 16:9. Attenzione : se visualizzate un’immagine 4:3, sarà allargata sul piano orizzontale. Schermo Pieno Questo modo permette di visualizzare le immagini a pieno schermo.

Televideo Il televideo è un sistema d’informazioni, trasmesso da alcune emittenti, che si consulta come un giornale. Consente inoltre di accedere ai sottotitoli per non udenti o per le persone che non conoscono bene la lingua della trasmissione (reti via cavo, canali via satellite,...). Premere su :

Attivazione televideo Permette di attivare il televideo, di passare in modo sovraimpressione su immagine TV e di uscire. Il sommario appare con la lista delle rubriche alle quali potete accedere. Per ogni rubrica viene indicato un numero di pagina a 3 cifre. Se il canale selezionato non trasmette il televideo, apparirà l’indicazione 100 e lo schermo rimarrà nero (in questo caso, uscire dal televideo e scegliere un altro canale). Selezione di una pagina Comporre il numero della pagina desiderata con i tasti da ñ a ô o - P +. Esempio: pagina 120, digitare ó ò ñ. Il numero viene visualizzato in alto a sinistra, il contapagine inizia la ricerca, la pagina viene visualizzata. Per consultare un’altra pagina, ripetere l’operazione. Se il contapagine continua la ricerca, la pagina richiesta non è trasmessa. Scegliete un altro numero.

Accesso diretto alle rubriche In fondo allo schermo vengono visualizzate delle zone colorate. I 4 tasti colorati servono ad accedere alle rubriche o alle pagine corrispondenti. Le zone colorate lampeggiano quando la rubrica o la pagina non è disponibile. Sommario Per tornare al sommario (generalmente a pagina 100). Arresto dell’alternanz a delle sotto-pagine Alcune pagine contengono delle sotto-pagine che si succedono automaticamente. Questo tasto permette di arrestare o riprendere l’alternanza delle sotto-pagine. In alto a sinistra appare l’indicazione _.

Doppia pagina televideo Per attivare o disattivare la visualizzazione del televideo in doppia pagina. La pagina attiva viene visualizzata a sinistra e la pagina seguente a destra. Per fissare una pagina (per esempio il sommario), premere il tasto Ó. In questo caso la pagina attiva sarà quella di destra. Per ritornare in modo normale, premere ê.

Informazioni nascoste Ingrandimento di una pagina Pagine favorite

Avrete : Per fare apparire o scomparire le informazioni nascoste (soluzioni di giochi). Per visualizzare la parte superiore, la parte inferiore, e ritornare alle dimensioni normali. Per i programmi televideo da 1 a 40, si possono memorizzare 4 pagine favorite, le quali saranno poi direttamente accessibili per mezzo dei tasti colorati (rosso, verde, giallo, blu). & Premere sul tasto h per passare in modo pagine favorite. é Visualizzare la pagina di televideo che si intende memorizzare. “ Successivamente, premere per 3 secondi sul tasto colorato di vostra scelta. La pagina viene memorizzata. ‘ Ripetere l’operazione con gli altri tasti colorati. ( Ora, non appena consulterete il televideo, le vostre pagine preferite appariranno a colori in fondo allo schermo. Per consultare le rubriche abituali, premere h. Per cancellare tutto, premere su ∂ per 5 secondi. Utilizzo della radio Utilizzo dei menu radio Scelta della modalita' radio Utilizzare il tasto h per accedere alle Premere il tasto  del telecomando per commutare il televisore in modalita' radio. regolazioni specifiche della radio. Premere il tasto W per tornare in modalita’ tv. Ricerca delle stazioni radio Se è stata utilizzata l’installazione rapida, tutte le Nella modalita' radio, il numero, il nome della stazioni FM disponibili sono state memorizzate. stazione (se disponibile), la frequenza ed il tipo Per avviare una nuova ricerca, utilizzare il menu di audio sono visualizzati sullo schermo. Installazione : Mem.Auto. (per una ricerca Selezione dei programmi Utilizzare i tasti ñ/ô o - P + per selezionare completa) o Mem. manuale (per una ricerca stazione per stazione). Il funzionamento di questi le stazioni FM (da 1 a 40). menu è identico a quello dei menu TV. Elenco delle stazioni radio Premere il tasto T per visualizzare / cancellare Salva schermo l’elenco delle stazioni radio. Utilizzare Nel menu Speciali è possibile attivare/disattivare il successivamente il cursore per selezionare una salva schermo. stazione. Utilizzo in modo monitor PC Modalita' PC Il televisore può essere utilizzato come un monitor di computer. La funzione PIP permetterà di visualizzare contemporaneamente uno schermo di inserimento di immagine per guardare i canali televisivi. E’ necessario prima effettuare i collegamenti e regolare la risoluzione (vedi p. 11). Scelta della modalita' PC Premere il tasto U del telecomando per commutare il televisore in modo PC-A (VGA In) o PC-D (DVI In). Premere su W per tornare in modo mode tv. In caso di assenza di segnale PC per più di 5 secondi, il televisore passa automaticamente allo stato di attesa. Utilizzo del PIP (disponibile solo su alcune versioni) In modo PC, è possibile visualizzare una finestra che permette di visualizzare i canali televisivi. Attenzione:La funzione PIP è disponibile solo se un computer è collegato sull’ingresso DVI In (vedere pag.11). & Premere il tasto g per visualizzare lo schermo PIP. L’immagine della televisione è riprodotta in una piccola finestra di inserimento. é Premere ancora il tasto g per cambiare il formato della finestra, commutare in dual screen,per farlo scomparire. “ Utilizzare i tasti - P + per cambiare i programmi dello schermo PIP o il tasto µ se si desidera visualizzare l’immagine di un apparecchio collegato al televisore (videoregistratore, DVD, ecc.) Utilizzo dei menu PC Premere il tasto h per accedere alle regolazioni specifiche del modo monitor PC. Utilizzare il cursore per regolare (le regolazioni vengono memorizzate automaticamente):

• Immagine : - Luminosita’/Contrasto: per regolare la luminosità ed il contrasto. - Orizzontale/Verticale*: per regolare il posizionamento orizzontale e verticale dell’immagine. - Temp. Colore: per regolare la tonalità dei colori (fredda, normale o calda).
• Audio: per scegliere l’audio riprodotto sul televisore (PC o TV / Radio).Ad esempio, è possibile ascoltare la radio mentre si utilizza il computer.
• Speciali: - Fase/Orologio*: permette di eliminare le linee parassite orizzontali (Fase) e verticali (Orologio). - Formato: per scegliere tra schermo largo o il formato originale degli schermi PC. - PIP: per regolare la dimensione e la posizione dello schermo PIP. - Autoregolazione*: il posizionamento è regolato automaticamente.
• Preimpostazioni: per tornare alle regolazioni di fabbrica (regolazioni di default).
• Modo: per tornare in modo TV o radio. Queste regolazioni non sono disponibili quando un computer è collegato sull’ingresso DVI In.

Collegamento ad apparecchi periferici Il televisore dispone di 2 prese scart, EXT1 e EXT2, situate sul retro del televisore stesso. Per facilitare i collegamenti rimuovere il coperchio del supporto ed il pannello posteriore dell televisore. Sistemare i cavi facendoli passare attraverso la base del televisore. Rimettere il coperchio del supporto. La presa EXT1 ha l’ingresso / uscita audio e video e l’ingresso RGB. La presa EXT2 ha l’ingresso / uscita audio e video e l’ingresso S-VHS. AV in AV 3 S-VIDEO 23"/58cm 26"/65cm FM ANT

EXT 1 EXT 2 Audio Out VGA In DVI In Audio In 17"/44cm Videoregistratore FM ANT : EXT 1 VCR Altri apparecchi EXT 2 Audio In VGA In Eseguire i collegamenti necessari. Utilizzare un cordone di collegamento (presa scart) di tipo europeo di buona qualità. Se il vostro videoregistratore non ha una presa scart, l’unico collegamento possibile rimane quello per mezzo dell’antenna. Bisognerà quindi cercare il segnale di prova del vostro videoregistratore e attribuirgli il numero di programma 0 (vedi capitolo “ memorizzazione manuale” a pag. 5). Per far apparire l’immagine del videoregistratore, premere ñ. Videoregistratore con decodificatore Collegare il decodificatore alla seconda presa scart del videoregistratore. Potrete così registrare le trasmissioni criptate. Ricevitore via satellite, decodificatore, CDV, giochi, ecc. Eseguire i collegamenti necessari. Per una qualità d’immagine ottimale, collegare gli apparecchi che funzionano con i segnali RGB (decodificatore digitale, giochi, alcuni lettori CDV, ecc.) alla presa EXT1, e gli apparecchi che funzionano con i segnali S-VHS (videoregistratori S-VHS e Hi-8) alla presa EXT2 e tutti gli altri apparecchi ad una o all’altra delle prese EXT1 e EXT2. Selezione degli apparecchi collegati Premere il tasto µ per selezionare EXT1, EXT2/S-VHS2 (segnali S-VHS dalla presa EXT2) e AV/S-VHS per i collegamenti frontali (a seconda del modello). Alcuni apparecchi (decodificatore, videoregistratore) realizzano la commutazione da soli.

Collegamenti laterali AV in AV 3 S-VIDEO Eseguire i collegamenti di cui a lato. Con il tasto µ, selezionare AV/S-VHS. Con un apparecchio monofonico, collegare il segnale suono sull’ingresso AUDIO L (o AUDIO R). Il suono viene automaticamente riprodotto sull’altoparlante sinistro e su quello destro del televisore. Cuffie A cuffie collegate, viene eliminato l’audio del televisore. I tasti - ” + permettono di regolare il volume. L’impedenza delle cuffie deve essere compresa tra 32 e 600 ohm. Amplificatore Per il collegamento ad un sistema hi-fi, utilizzare un cordone di Audio Out VGA

collegamento audio e collegare l’uscita audio Audio out” del televisore agli ingressi “AUDIO IN” “L” e “R” del vostro amplificatore hi-fi. Audio

DVI In Audio In Collegare l’uscita del monitor del computer all’ingresso PC VGA In o DVI In (disponibile solo su alcune versioni) del televisore. Collegare l’uscita audio Audio out L e R del computer all’ingresso Audio in (PC) del televisore. Attenzione:La funzione PIP è disponibile solo se un computer è collegato sull’ingresso DVI Int. Per maggiori informazioni sull’utilizzo in modo PC, vedi pagina 9. La risoluzione ottimale dello schermo si ottiene configurando il computer su 1024 x 768, 60 Hz. Attenzione: se si utilizza un’altra risoluzione, è possibile che la funzione PIP non sia operativa. In tal caso, un messaggio di avvertimento viene visualizzato sullo schermo. Ecco l’elenco delle varie risoluzioni di visualizzazione disponibili sul televisore: 640 x 350, 70 Hz 720 x 400, 70 Hz 1024 x 768, 60 Hz 640 x 350, 85 Hz 720 x 400, 85 Hz 1024 x 768, 70 Hz 640 x 480, 60 Hz 800 x 600, 56 Hz 1024 x 768, 75 Hz 640 x 480, 67 Hz 800 x 600, 60 Hz 1024 x 768, 85 Hz 640 x 480, 72 Hz 800 x 600, 72 Hz 1152 x 864, 75 Hz 640 x 480, 75 Hz 800 x 600, 75 Hz 1280 x 960, 60 Hz 640 x 480, 85 Hz 800 x 600, 85 Hz 1280 x 1024, 60 Hz 832 x 624, 75 Hz 1280 x 1024, 75 Hz

Consigli La vicinanza di montagne o di edifici molto alti può essere all’origine di immagini sdoppiate, di presenza di eco o di ombre. In questo caso, cercare di regolare manualmente l’immagine: vedi "sintonia fine" (pag. 5) oppure modificare l’orientamento dell’antenna esterna. Con le antenne interne, la ricezione in alcune condizioni può essere difficile. Si può migliorarla facendo girare l’antenna. Se la ricezione rimane mediocre, occorre utilizzare un’antenna esterna. La presa dell’antenna è collegata correttamente ? Avete selezionato il sistema giusto? Assenza di (pag. 5). Se mal inserite, la presa scart e la presa dell’antenna sono spesso all’origine di immagine problemi legati all’immagine e al suono (a volte, se il televisore viene rimosso o girato, le prese possono fuoriuscire dalla presa murale).Verificare le altre connessioni. Assenza di suono Se un canale TV ha l’immagine ma non l’audio, significa che non avete selezionato il sistema TV adeguato. Modificare la regolazione del Sistema (pag. 5). L’amplificatore collegato al televisore non emette suono? Verificare di non aver confuso l’uscita audio con l’ingresso audio. Il modo PC o il PIP Verificare di aver configurato correttamente il computer su una risoluzione di visualizzazione compatibile (vedi p. 11). non funzionano ? In modo PC, non si riesce ad ottenere il suono della radio? Quando il PIP è attivo, il suono è forzato su tv. Immagine scadente Il telecomando non La spia luminosa del televisore non lampeggia quando utilizzate il telecomando, provate a cambiare la pila. funziona Stato di attesa Se il televisore non riceve alcun segnale per 15 minuti, esso passa automaticamente in stato di attesa. Per economizzare energia, il vostro televisore è dotato di componenti che consentono un basso consumo in stato di attesa (inferiore a 1 W). Pulizia del televisore Per pulire lo schermo e la cassa del televisore utilizzare esclusivamente un panno pulito, morbido e che non faccia peli. Non utilizzare prodotti a base di alcool o di solventi. Non si ottiene nessun risultato ? Scollegare la presa murale del televisore per 30 secondi, quindi ricollegarla nuovamente. Se il vostro televisore è guasto, non cercate di ripararlo da soli: rivolgetevi al servizio assistenza. Glossario Segnali RVB : Sono 3 segnali video Rosso,Verde, Blu che compongono l’immagine. L’utilizzo di questi segnali permette di ottenere una migliore qualità dell’immagine. Segnali S-VHS: Sono 2 segnali video separati Y/C risultanti dagli standard di registrazione S-VHS e Hi-8. I segnali di luminanza Y (bianco e nero) e i segnali di crominanza C (colori) sono registrati separatamente sulla banda. Ciò consente di migliorare la qualità dell’immagine rispetto ai sistemi video standard (VHS e 8 mm) nei quali i segnali Y/C sono combinati per ottenere solo un segnale video. Suono NICAM: Procedimento che consente di trasmettere il suono mediante sistema digitale. Sistema: L’immagine televisiva non è trasmessa allo stesso modo da tutti i paesi. Esistono vari standard: BG, DK, I, e L L’. La regolazione Sistema (pag. 5) serve a selezionare questi standard. Da non confondere con i sistemi di codificazione dei colori PAL o SECAM: Il Pal è utilizzato nella maggior parte dei Paesi Europei, il Secam in Francia, in Russia e nella gran parte dei paesi d’Africa. Gli Stati Uniti e il Giappone utilizzano un sistema diverso, chiamato NTSC. Gli ingressi EXT1 e EXT2 possono riprodurre delle registrazioni effettuate con il sistema di codificazione colori NTSC. Formato 16/9: Indica il rapporto tra la larghezza e l’altezza dello schermo. Gli schermi panoramici hanno una proporzione 16/9, gli schermi tradizionali: 4/3.
