MODE D'EMPLOI 26PF9956 PHILIPS

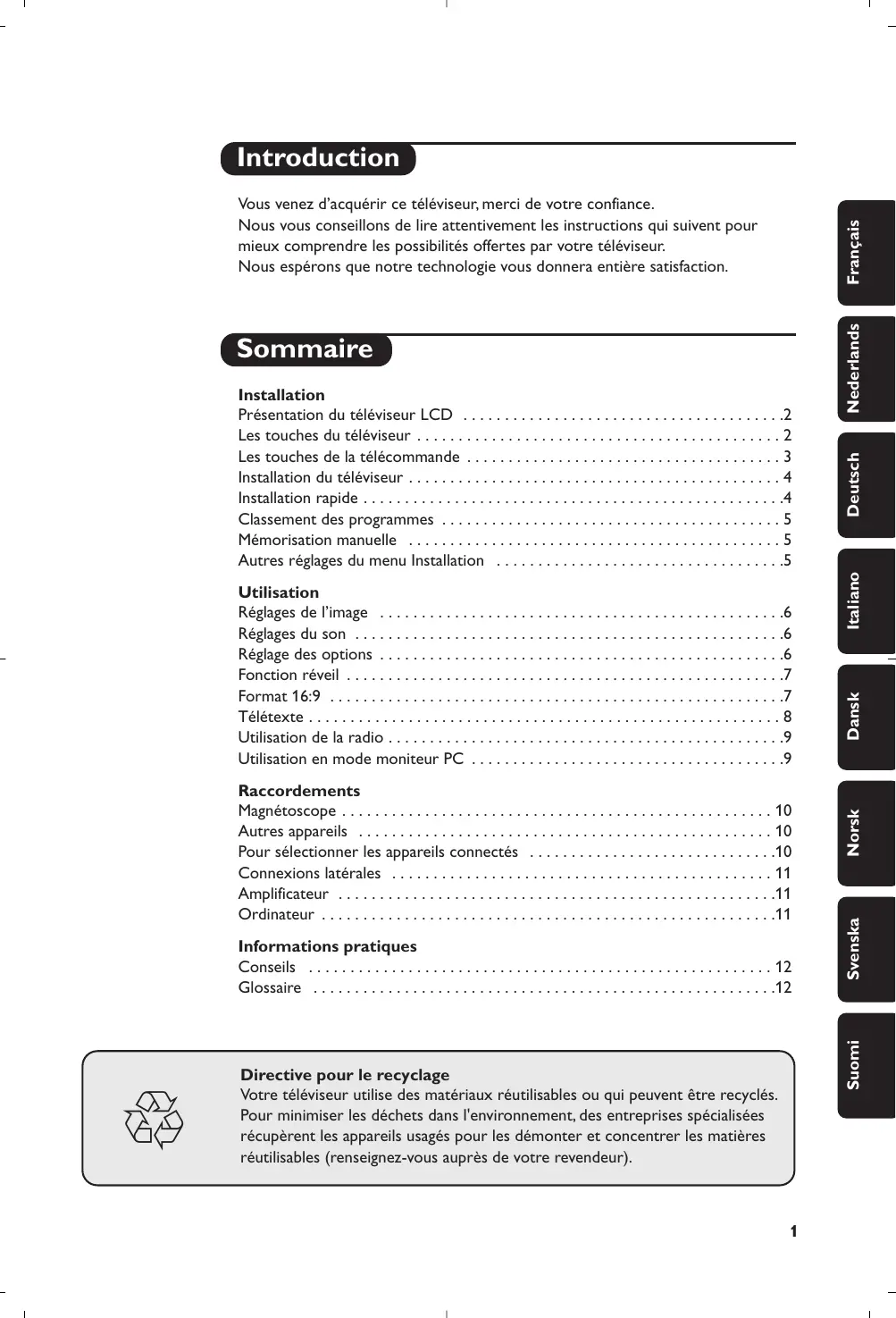

• Introduction Raccordements Magnétoscope p. 10
• Autres appareils p. 10
• Pour sélectionner les appareils connectés p. 10
• Connexions latérales p. 11
• Amplificateur p. 11
• Ordinateur p. 11

• Deutsch Italiano Suomi Informations pratiques Conseils p. 12
• Glossaire p. 12
• Dansk Utilisation Réglages de l’image p. 6
• Réglages du son p. 6
• Réglage des options p. 6
• Fonction réveil p. 7
• Format 16:9 p. 7
• Télétexte p. 8
• Utilisation de la radio p. 9
• Utilisation en mode moniteur PC p. 9
• Norsk Installation Présentation du téléviseur LCD p. 2
• Les touches du téléviseur p. 2
• Les touches de la télécommande p. 3
• Installation du téléviseur p. 4
• Installation rapide p. 4
• Classement des programmes p. 5
• Mémorisation manuelle p. 5
• Autres réglages du menu Installation Svenska Sommaire Nederlands Français Vous venez d’acquérir ce téléviseur, merci de votre confiance. Nous vous conseillons de lire attentivement les instructions qui suivent pour mieux comprendre les possibilités offertes par votre téléviseur. Nous espérons que notre technologie vous donnera entière satisfaction. Directive pour le recyclage Votre téléviseur utilise des matériaux réutilisables ou qui peuvent être recyclés. Pour minimiser les déchets dans l'environnement, des entreprises spécialisées récupèrent les appareils usagés pour les démonter et concentrer les matières réutilisables (renseignez-vous auprès de votre revendeur). p. 5

Présentation du téléviseur LCD & Les touches du téléviseur

• . : pour allumer ou éteindre le téléviseur.
• VOLUME - + (-”+): pour régler le niveau sonore.
• PROGRAM - + (- P +): pour sélectionner les programmes.
• MENU : pour appeler ou quitter les menus, appuyez simultanément sur les 2 touches ” - et ” +. Ensuite, les touches P - + permettent de sélectionner un réglage et les touches ” - + de régler. VOLUME é Pied inclinable

Le pied peut être démonté et remplacé par un kit de fixation mural disponible en option (renseignez-vous auprès de votre revendeur).

Face arrière : Les raccordements principaux s’effectuent par le dessous du téléviseur. Pour plus de détails sur les raccordements, voir page 10. “ Prises d’antennes RADIO et TV ‘ Prises péritel EXT 1 et EXT 2 ( Sortie Audio pour le raccordement d’un amplificateur § Entrée VGA, DVI* et audio pour le raccordement d’un ordinateur è Connexions latérales

• Disponible uniquement sur certaines versions.

Télécommande CR 2025

Retirer le film d’isolation de la pile pour activer la télécommande. La pile livrée avec l’appareil ne contient ni mercure ni cadmium nickel, dans un souci de préserver l’environnement.Veillez à ne pas jeter vos piles usagées mais à utiliser les moyens de recyclage mis à votre disposition (consultez votre revendeur). En cas de remplacement, utiliser une pile de même type. Les touches de la télécommande Mode son Permet de forcer les émissions Stéréo et Nicam Stéréo en Mono ou pour les émissions bilingues de choisir entre Dual I ou Dual II. L’indication Mono est rouge lorsqu’il s’agit d’une position forcée. Veille Permet de mettre en veille le téléviseur. Pour l’allumer, appuyez sur P - +, ., ñ à ô. Sélecteur de mode* Pixel + (selon versions) Pour activer/désactiver le mode démonstration du traitement d’image Pixel +. Sélection des prises EXT (p.10) Appuyez plusieurs fois pour sélectionner l’appareil connecté. † Son Surround Pour activer / désactiver l’effet d’élargissement du son. En stéréo, les haut-parleurs paraissent plus espacés. Pour les versions équipés du Virtual Dolby Surround *, vous obtenez les effets sonores arrières du Dolby Surround Pro Logic. En mono, on obtient un effet spatial pseudo stéréo. Formats 16:9 (p. 7) Appel du PIP (p. 9) PC / TV / Radio Appuyez sur une de ces touches pour commuter le téléviseur en mode PC,TV ou radio (p. 9). Active Control Optimise la qualité de l’image en fonction du signal reçu et de la luminosité ambiante. Appel télétexte (p. 8) ı Liste des programmes Pour afficher / effacer la liste des programmes. Utilisez ensuite les touches <> pour sélectionner un programme et la touche ≥ pour l’afficher. Curseur <>≤≥ Ces 4 touches permettent de naviguer dans les menus. Menu Pour appeler ou quitter les menus. Coupure son Pour supprimer ou rétablir le son. Volume Pour ajuster le niveau sonore Préréglages image et son Permet d’accéder à une série de préréglages de l’image et du son. La position Personnel correspond aux réglages effectués dans les menus. Info. d’écran / n° permanent Pour afficher / effacer le numéro de programme, l’heure, le mode son, et le temps restant de la minuterie.Appuyez pendant 5 secondes pour activer l’affichage permanent du numéro.

Sélection des programmes Pour accéder au programme inférieur ou supérieur. Le numéro et le mode son s’affichent quelques instants. Pour certains programmes le titre de l’émission apparaît en bas de l’écran. Touches numériques Accès direct aux programmes. Pour un programme à 2 chiffres, il faut ajouter le 2ème chiffre avant que le trait ne disparaisse. Programme précédent Pour accéder au programme précédemment visualisé.

• Fabriqué sous licence de Dolby Laboratories. "Dolby" et le symbole double-D sont des marques de Dolby Laboratories.

• Sélecteur de mode La plupart des équipements audio et vidéo de notre gamme de produits peuvent être pilotés avec la télécommande de votre téléviseur. Appuyez sur la touche Select pour sélectionner le mode désiré : DVD ou AUX (amplificateur). Le voyant de la télécommande s’allume pour montrer le mode sélectionné. Il s’éteint automatiquement après 20 secondes sans action (retour au mode TV). En fonction de l’équipement, les touches suivantes sont opérationnelles : . ê · I¢ ∫I Ê Æ ∆ OK h <>≤≥ (curseur) P - + ñ/ô ∂ º

Installation du téléviseur & Positionnement du téléviseur 5 cm 5 cm 5 cm Placez votre téléviseur sur une surface solide et stable. Pour prévenir toute situation dangereuse, ne pas exposer le téléviseur à des projections d’eau, à une source de chaleur (lampe, bougie, radiateur, ...) et ne pas obstruer les grilles de ventilation situées à l’arrière. é Raccordements FM ANT. FM ANT

• Utilisez le cordon de liaison d’antenne fourni et raccordez la prise : située en dessous du téléviseur à votre prise d’antenne.
• Branchez le fil d'antenne radio fournie à la prise FM ANT située en dessous du téléviseur.
• Branchez le cordon d’alimentation sur le téléviseur et la prise de courant sur le secteur (220-240 V / 50 Hz).
• Rangez les fils en les passant à travers le pied du téléviseur. Remettre en place le couvercle. Pour le raccordement d’autres appareils, voir p.10. “ Mise en marche

Pour allumer le téléviseur, appuyez sur la touche marche arrêt. Un voyant s’allume en vert et l’écran s’illumine.Allez directement au chapitre installation rapide. Si le téléviseur reste en veille (voyant rouge), appuyez sur la touche P + de la télécommande. Le voyant clignote lorsque vous utilisez la télécommande. Installation rapide La première fois que vous allumez le téléviseur, un menu apparaît à l’écran. Ce menu vous invite à choisir le pays ainsi que la langue des menus : Plug’n’Play Country Language

English Si le menu n’apparaît pas, maintenez appuyées pendant 5 secondes les touches ”- et ”+ du téléviseur, pour le faire apparaître. & Utilisez les touches <> de la télécommande pour choisir votre pays, puis validez avec ≥. Si votre pays n’apparaît pas dans la liste, sélectionnez le choix “. . .” é Sélectionnez ensuite votre langue avec les

touches <> puis validez avec ≥. “ La recherche démarre automatiquement. Tous les programmes TV et stations radio disponibles sont mémorisés. L’opération prend quelques minutes. L’affichage montre la progression de la recherche et le nombre de programmes trouvés. A la fin, le menu disparaît. Pour sortir ou interrompre la recherche, appuyez sur h. Si aucun programme n’est trouvé, reportez vous au chapitre conseils p. 12. ‘ Si l’émetteur ou le réseau câblé transmet le signal de classement automatique, les programmes seront correctement numérotés. L’installation est alors terminée. ( Si ce n’est pas le cas, vous devez utiliser le menu Classement pour les renuméroter. Certains émetteurs ou réseaux câblés diffusent leurs propres paramètres de classement (région, langage...). Dans ce cas, vous devez indiquer votre choix avec les touches <> puis valider avec ≥. Classement des programmes & Appuyez sur la touche h. Le Menu TV s’affiche à l’écran. Menu TV Image Son Options Installation Mode

é Avec le curseur, sélectionnez le menu Installation puis le menu Classement . “ Sélectionnez le programme que vous souhaitez déplacer avec les touches <> et appuyez sur ≥. ‘ Utilisez ensuite les touches <> pour choisir le nouveau numéro et validez avec ≤. ( Recommencez les étapes “ et ‘ autant de fois qu’il y a de programmes à renuméroter. § Pour quitter les menus, appuyez sur ∂. Mémorisation manuelle Ce menu permet de mémoriser les programmes un par un. & Appuyez sur la touche h. é Avec le curseur, sélectionnez le menu Installation puis Mémo Manuelle : Menu TV Image Son Options Installation Mode

Mémo. Manuel. Système Recherche No. De Prog. Ajust. Fin Mémoriser France “ Système : sélectionnez Europe (détection automatique*) ou Europe Ouest (norme BG), Europe Est (norme DK), Royaume-Uni (norme I) ou France (norme LL’).

• Sauf pour la France (norme LL’), il faut sélectionner impérativement le choix France. ‘ Recherche : appuyez sur ≥. La recherche commence. Dès qu’un programme est trouvé, le défilement s’arrête et le nom du programme s’affiche (si disponible).Allez à l’étape suivante. Si vous connaissez la fréquence du programme désiré, composez directement son numéro avec les touches ñ à ô. Si aucune image n’est trouvée, voir conseils (p. 12). ( No De Prog. : entrer le numéro souhaité avec les touches ≤≥ ou ñ à ô. § Ajust. Fin : si la réception n’est pas satisfaisante, réglez avec les touches ≤≥. è Mémoriser : appuyez sur ≥. Le programme est mémorisé. ! Répétez les étapes ‘ à ! autant de fois qu’il y a de programmes à mémoriser. ç Pour quitter les menus, appuyez sur ∂. Autres réglages du menu Installation & Appuyez sur la touche h et sélectionnez le menu Installation : é Langage : pour modifier la langue d’affichage des menus. “ Pays : pour choisir votre pays (F pour France). Ce réglage intervient dans la recherche, le classement automatique des programmes et l’affichage du télétexte. Si votre pays n’apparaît pas dans la liste, sélectionnez le choix “. . .” ‘ Mémo. Auto : pour lancer une recherche automatique de tous les programmes disponibles dans votre région. Si l’émetteur ou le réseau câblé transmet le signal de classement automatique, les programmes seront correctement numérotés. Si ce n’est pas le cas, vous devez utiliser le menu Classement pour les renuméroter. Certains émetteurs ou réseaux câblés diffusent leurs propres paramètres de classement (région, langage, ...). Dans ce cas, vous devez indiquer votre choix avec les touches <> puis valider avec ≥. Pour sortir ou interrompre la recherche, appuyez sur h. Si aucune image n’est trouvée, voir conseils (p. 12). ( Nom du prog. (disponible uniquement sur certaines versions) : vous pouvez, si vous le souhaitez, donner un nom aux programmes, stations radio et prises extérieures. Utilisez les touches ≤≥ pour vous déplacer dans la zone d’affichage du nom (5 caractères) et les touches <> pour choisir les caractères. Lorsque le nom est entré, utilisez la touche ≤ pour sortir. Le nom est mémorisé. Remarque: lors de l’installation, les programmes sont nommés automatiquement lorsque le signal d’identification est transmis. § Pour quitter les menus, appuyez sur ∂.

Réglages de l’image & Appuyez sur la touche h puis sur ≥. Le menu Image apparaît : Menu TV Image Son Options Installation Mode Image Lumière Couleur Contraste Définition Temp. Couleur Mémoriser

é Utilisez les touches <> pour sélectionner un réglage et les touches ≤≥ pour régler. “ Une fois les réglages effectués, sélectionnez le choix Mémoriser et appuyer sur ≥ pour les enregistrer.Appuyez sur ∂ pour quitter. Description des réglages :

• Lumière : agit sur la luminosité de l’image.
• Couleur : agit sur l’intensité de la couleur.
• Contraste : agit sur la différence entre les tons clairs et les tons foncés.
• Définition : agit sur la netteté de l’image.
• Temp. Couleur : agit sur le rendu des couleurs : Froide (plus bleue), Normale (équilibrée) ou Chaude (plus rouge).
• Mémoriser : pour mémoriser les réglages de l’image. Réglages du son & Appuyez sur h, sélectionner Son (>) et appuyez sur ≥. Le menu Son apparaît : Menu TV Image Son Options Installation Mode Son Egaliseur Æ BalanceÆ Delta VolumeÆ AVLÆ Dolby VirtualÆ MémoriserÆ

120 Hz 500 Hz 1500 Hz 5 KHz 10 KHz é Utilisez les touches <> pour sélectionner un réglage et les touches ≤≥ pour régler. “ Une fois les réglages effectués, sélectionnez le choix Mémoriser et appuyer sur ≥ pour les enregistrer. ‘ Pour quitter les menus, appuyez sur ∂. Description des réglages:

• Egaliseur : pour régler la tonalité du son (de grave: 120 Hz à aigus: 10 kHz).
• Balance : pour équilibrer le son sur les hautparleurs gauche et droit.
• Delta Volume : permet de compenser les écarts de volume qui existent entre les différents programmes ou les prises EXT. Ce réglage est opérationnel pour les programmes 0 à 40 et les prises EXT.
• AVL (Automatic Volume Leveler): contrôle automatique du volume qui permet de limiter les augmentations du son, en particulier lors des changements de programmes ou des publicités.
• Dolby Virtual : pour activer / désactiver l’effet d’élargissement du son. Vous avez également accès à ce réglage avec la touche f.
• Mémoriser : pour mémoriser les réglages du son. Réglage des options & Appuyez sur h, sélectionner Options (>) et appuyez sur ≥.Vous pouvez régler : é Timer : voir page suivante. “ Contraste + : réglage automatique du contraste de l’image qui ramène en permanence la partie la plus sombre de l’image au noir.

‘ Réduct. Bruit : atténue le bruit de l’image (la neige), en cas de réception difficile. ( Minuterie (disponible uniquement sur certaines versions): pour sélectionner une durée de mise en veille automatique. § Pour quitter les menus, appuyez sur ∂. Fonction réveil (disponible uniquement sur certaines versions) Ce menu vous permet d’utiliser le téléviseur comme un réveil. & Appuyez sur la touche h. é Avec le curseur, sélectionnez le menu Options puis Timer : Menu TV Image Son Options Installation Mode Timer Minuterie Heure Début Heure Fin No. De Prog Prog. Activée 10:56 “ Minuterie : pour sélectionner une durée de mise en veille automatique. ‘ Heure : entrez l’heure courante. Remarque : l’heure est mise à jour, à chaque mise en marche avec le bouton marche/arrêt, à partir des informations télétexte du programme n° 1. Si celui-ci n’a pas de télétexte, la mise à jour n’aura pas lieu. ( Heure Début : entrez l’heure de début. § Heure Fin : entrez l’heure de mise en veille. è No. de Prog : entrez le numéro du programme désiré pour le réveil.Vous pouvez sélectionner une station FM en utilisant les touches ≤≥ (les touches ñô permettent uniquement de sélectionner les programmes tv). ! Prog. Activée : vous pouvez régler :

• Une fois pour un réveil unique,
• Quotidien pour tous les jour,
• Arrêt pour annuler. ç Appuyez sur . pour mettre en veille le téléviseur. Il s’allumera automatiquement à l’heure programmée. Si vous laissez le téléviseur allumé, il changera uniquement de programme à l’heure indiquée (et se mettra en veille à l’Heure de Fin). Formats 16:9 Les images que vous recevez peuvent être transmises au format 16:9 (écran large) ou 4:3 (écran traditionnel). Les images 4:3 ont parfois une bande noire en haut et en bas (format cinémascope). Cette fonction permet d’éliminer les bandes noires et d’optimiser l’affichage des images sur l’écran. Appuyez sur la touche ë (ou ≤≥) pour sélectionner les différents modes : Le téléviseur est équipé d’une commutation automatique qui décode le signal spécifique émis par certains programmes et sélectionne automatiquement le bon format d’écran. 4:3 L’image est reproduite au format 4:3, une bande noire apparaît de chaque côté de l’image. Zoom 14:9 L’image est agrandie au format 14:9, une petite bande noire subsiste de chaque côté de l’image. Zoom 16:9 L’image est agrandie au format 16:9. Ce mode est recommandé pour visualiser les images avec bande noire en haut et en bas (format cinémascope). 16:9 Sous-titres Ce mode permet de visualiser les images 4:3 sur toute la surface de l’écran en laissant visibles les sous-titres. Super 4:3 Ce mode permet de visualiser les images 4:3 sur toute la surface de l’écran en élargissant les côtés de l’image. 16:9 Ce mode permet de restituer les bonnes proportions des images transmises en 16:9. Si vous visualisez une image 4:3 comme représentée ici, elle sera élargie sur le plan horizontal. Plein Écran Ce mode permet d’afficher les images en plein écran.

Télétexte Le télétexte est un système d'informations, diffusé par certaines chaînes, qui se consulte comme un journal. Il permet aussi d'accéder aux sous-titrages pour les personnes malentendantes ou peu familiarisées avec la langue de transmission (réseaux câblés, chaînes satellites,...). Appuyez sur :

Sélection d’une page Permet d’appeler le télétexte, de passer en mode transparent puis de quitter. Le sommaire apparaît avec la liste des rubriques auxquelles vous pouvez accéder. Chaque rubrique est repérée par un numéro de page à 3 chiffres. Si la chaîne sélectionnée ne diffuse pas le télétexte, l'indication 100 s'affiche et l'écran reste noir (dans ce cas, quittez le télétexte et choisissez une autre chaîne). Composer le numéro de la page désiré avec les touches ñ à ô ou - P +. Exemple: page 120, tapez óòñ. Le numéro s’affiche en haut à gauche, le compteur tourne, puis la page est affichée. Renouvelez l'opération pour consulter une autre page. Si le compteur continue à chercher, c’est que la page n'est pas transmise. Choisissez un autre numéro.

Accès direct aux rubriques Des zones colorées sont affichées en bas de l’écran. Les 4 touches colorées permettent d’accéder aux rubriques ou aux pages correspondantes. Les zones colorées clignotent lorsque la rubrique ou la page n’est pas encore disponible. Sommaire Pour revenir au sommaire (généralement la page 100). Arrêt de l'alternance des souspages Certaines pages contiennent des sous-pages qui se succèdent automatiquement. Cette touche permet d’arrêter ou reprendre l'alternance des sous-pages. L'indication _ apparaît en haut à gauche.

Double page télétexte Pour activer ou désactiver l’affichage du télétexte en double page. La page active est affichée à gauche et la page suivante à droite.Appuyez sur la touche Ó si vous voulez figer un page (par exemple le sommaire). La page active devient celle de droite. Pour revenir en mode normal, appuyez sur ê.

Informations cachées Pour faire apparaître ou disparaître les informations cachées (solutions de jeux). Agrandissement d'une page Pages préférées

Vous obtenez : Pour afficher la partie supérieure, inférieure, puis revenir à la dimension normale. Pour les programmes télétexte 0 à 40, vous pouvez mémoriser 4 pages préférées qui seront ensuite directement accessibles avec les touches colorées (rouge, verte, jaune, bleue). & Appuyez sur la touche h pour passer en mode pages préférées. é Affichez la page télétexte que vous souhaitez mémoriser. “ Appuyez ensuite pendant 3 secondes sur la touche colorée de votre choix. La page est mémorisée. ‘ Renouvelez l’opération avec les autres touches colorées. ( À présent, dès que vous consultez le télétexte, vos pages préférées apparaissent en couleur en bas de l’écran. Pour retrouver les rubriques habituelles, appuyez sur h. Pour tout effacer, appuyez sur ∂ pendant 5 secondes. Utilisation de la radio Choix du mode radio Appuyez sur la touche  de la télécommande pour commuter le téléviseur en mode radio. Appuyez sur la touche W pour revenir en mode tv. En mode radio, le numéro de la station, sa fréquence et le mode son s’affichent à l’écran. Sélection des programmes Utilisez les touches ñ à ô ou - P + pour sélectionner les stations FM (de 1 à 40). Liste des stations radio Appuyez sur la touche T pour afficher/effacer la liste des stations radio. Utilisez ensuite le curseur pour sélectionner une station. Utilisation des menus radio Utilisez la touche h pour accéder aux réglages spécifiques à la radio. Recherche des stations radio Si vous avez utilisé l’installation rapide, toutes les stations FM disponibles ont été mémorisées. Pour lancer une nouvelle recherche, utilisez le menu Installation : Mémo. Auto (pour une recherche complète) ou Mémo. Manuel (pour une recherche station par station). Le fonctionnement de ces menus est identique a celui des menus TV. Économiseur d’écran Dans le menu Options vous pouvez activer / désactiver l’économiseur d’écran. Utilisation en mode moniteur PC Mode PC Votre téléviseur peut être utilisé comme un moniteur d’ordinateur. La fonction PIP vous permettra d’afficher en même temps un écran d’incrustation d’image pour regarder les chaînes tv. Vous devez d’abord effectuer les raccordements de l’ordinateur et ajuster la résolution (voir p.11). Choix du mode PC Appuyez sur la touche U de la télécommande pour commuter le téléviseur en mode PC-A (entrée VGA in) ou PC-D (entrée DVI in). Appuyez sur W pour revenir en mode tv. En cas d’absence de signal PC pendant plus de 5 secondes, le téléviseur passe automatiquement en veille. Utilisation du PIP (Disponible uniquement sur certaines versions) En mode PC, vous pouvez afficher une fenêtre permettant de visualiser les chaînes tv. Attention: la fonction PIP n’est opérationnelle que si l’ordinateur est connecté à l’entrée DVI in (voir p.11) & Appuyez sur la touche g pour afficher l’écran PIP. L’image de la télévision est reproduite dans une petite fenêtre d’incrustation. é Appuyez de nouveau sur g pour modifier la taille de la fenêtre, passer en double écran, puis la faire disparaître. “ Utilisez les touches - P + pour changer les programmes de l’écran PIP ou la touche µ si vous souhaitez afficher l’image d’un appareil connecté au téléviseur (magnétoscope, DVD, ...). Utilisation des menus PC Appuyez sur la touche h pour accéder aux réglages spécifiques au mode moniteur PC. Utilisez le curseur pour régler (les réglages sont mémorisés automatiquement) :

• Image: - Lumière / Contraste : pour régler la lumière et le contraste. - Horizontal / Vertical *: pour ajuster le positionnement horizontal et vertical de l’image. - Régler la couleur : pour régler la teinte des couleurs (froide, normale ou chaude).
• Sélection Audio: pour choisir le son qui est reproduit sur le téléviseur (PC ou TV / Radio). Vous pouvez par exemple écouter la radio pendant que vous utilisez l’ordinateur.
• Options: - Phase / Horloge * : permet d’éliminer les lignes parasites horizontales (Phase) et verticales (Horloge). - Format d’écran : pour choisir entre écran large ou le format original des écrans PC. - Contrôle PIP : pour ajuster la taille et la position de l’écran PIP. - Ajustement Auto * : le positionnement est réglé automatiquement.
• Revenir réglages usine : pour revenir aux réglages d’usine (réglages par défaut).
• Sélection Mode : pour revenir en mode TV ou radio.
• Ces réglages ne sont pas disponibles lorsque l’ordinateur est connecté à l’entrée DVI in.

Raccordements Le téléviseur est équipé de 2 prises péritel EXT1 et EXT2 situées à l’arrière. Pour faciliter les raccordements, retirer les couvercles du pied et du dos du téléviseur. Rangez les fils en les passant à travers le pied du téléviseur. Remettre en place le couvercle. La prise EXT1 possède les entrées/sorties audio vidéo et les entrées RVB. La prise EXT2 possède les entrées/sorties audio vidéo et les entrées S-VHS. AV in AV 3 S-VIDEO 23"/58cm 26"/65cm FM ANT

EXT 1 EXT 2 Audio Out VGA In DVI In Audio In 17"/44cm Magnétoscope FM ANT : EXT 1 EXT 2 VCR Autres appareils FM ANT : EXT 1 EXT 2 Audio In VGA In Effectuez les raccordements ci-contre. Utilisez un cordon de liaison péritel de bonne qualité. Si votre magnétoscope ne possède pas de prise péritel, seule la liaison par le câble antenne est possible.Vous devez accorder le programme numéro 0 du téléviseur sur le signal de test du magnétoscope (voir mémo. manuelle p. 5). Ensuite pour reproduire l’image du magnétoscope, appuyez sur ñ. Magnétoscope avec Décodeur Connectez le décodeur sur la deuxième prise péritel du magnétoscope.Vous pourrez ainsi enregistrer les émissions cryptées. Récepteur satellite, décodeur, DVD, jeux,... Effectuez les raccordements ci-contre. Pour optimiser la qualité de l’image, connectez à EXT1 les équipements délivrant les signaux RVB (décodeur numérique, lecteurs DVD, jeux, ...), à EXT2 les équipements délivrant les signaux S-VHS (magnétoscopes S-VHS et Hi-8, ...) et indifféremment à EXT1 ou EXT2 les autres équipements. Pour sélectionner les appareils connectés Appuyez sur la touche µ pour sélectionner EXT1, EXT2 /S-VHS2 (signaux S-VHS de la prise EXT2) et AV / S-VHS pour les connections latérales. La plupart des appareils réalisent eux-mêmes la commutation (décodeur, magnétoscope).

Connexions latérales AV in AV 3 S-VIDEO Effectuez les raccordements ci-contre. Avec la touche µ, sélectionner AV / S-VHS. Pour un appareil monophonique, connectez le signal vidéo sur l’entrée VIDEO et le signal son sur l’entrée AUDIO L (ou AUDIO R). Le son est reproduit automatiquement sur les haut-parleurs gauche et droit du téléviseur. Casque Lorsque le casque est connecté, le son du téléviseur est coupé. Les touches - ” + permettent de régler le volume. L'impédance du casque doit être comprise entre 32 et 600 ohms. Amplificateur Audio Out VGA

Pour le raccordement à une chaîne Hi-fi, utilisez un cordon de liaison audio et connectez la sortie son Audio out du téléviseur à une entrée “AUDIO IN” “L” et “R” de la chaîne Hi-fi. Audio

DVI In Audio In Connectez la sortie moniteur de votre ordinateur à l’entrée PC VGA in ou DVI in (disponible uniquement sur certaines versions) du téléviseur. Connectez la sortie son Audio out L et R de l’ordinateur à l’entrée Audio in (PC) du téléviseur. Attention: la fonction PIP n’est opérationnelle que si l’ordinateur est connecté à l’entrée DVI in. Pour plus d’informations sur l’utilisation en mode PC, voir page 9. La résolution optimale de l’écran est obtenue en configurant l’ordinateur sur 1024 x 768, 60 Hz. Attention: si vous utilisez une autre résolution, il est possible que la fonction PIP ne soit pas opérationnelle. Dans ce cas, un message d’avertissement s’affiche à l’écran. Voici la liste des différentes résolutions d’affichage disponibles sur votre téléviseur : 640 x 350, 70 Hz 720 x 400, 70 Hz 1024 x 768, 60 Hz 640 x 350, 85 Hz 720 x 400, 85 Hz 1024 x 768, 70 Hz 640 x 480, 60 Hz 800 x 600, 56 Hz 1024 x 768, 75 Hz 640 x 480, 67 Hz 800 x 600, 60 Hz 1024 x 768, 85 Hz 640 x 480, 72 Hz 800 x 600, 72 Hz 1152 x 864, 75 Hz 640 x 480, 75 Hz 800 x 600, 75 Hz 1280 x 960, 60 Hz 640 x 480, 85 Hz 800 x 600, 85 Hz 1280 x 1024, 60 Hz 832 x 624, 75 Hz 1280 x 1024, 75 Hz

Conseils Mauvaise réception La proximité de montagnes ou de hauts immeubles peut être la cause d'image dédoublée, d'écho ou d'ombres. Dans ce cas, essayez d’ajuster manuellement l’accord de l’image: voir Ajust. Fin (p. 5) ou modifiez l'orientation de l'antenne extérieure. Vérifiez également que votre antenne permet de recevoir les émissions dans cette bande de fréquences (bande UHF ou VHF) ? Absence d'image Avez-vous bien branché l'antenne ? Avez-vous choisi le bon système ? (p. 5) Une prise péritel ou une prise d'antenne mal connectée est souvent la cause de problèmes d'image ou de son (il arrive que les prises se déconnectent légèrement lorsque l'on déplace ou que l'on tourne le téléviseur).Vérifiez toutes les connexions. Absence de son Si certains programmes sont dépourvus de son, mais pas d’image, c’est que vous n’avez pas le bon système TV. Modifiez le réglage Système (p. 5). L’amplificateur connecté au téléviseur ne délivre pas de son ? Vérifiez que vous n’avez pas confondu la sortie audio avec l’entrée audio. Le mode PC ou le PIP ne fonctionne pas ? Vérifiez que vous avez bien configuré l’ordinateur sur un résolution d’affichage compatible (voir p. 11). En mode PC, vous n’arrivez pas à obtenir le son de la radio ? Lorsque le PIP est en service, le son est forcé sur tv. La télécommande Le voyant du téléviseur ne clignote plus lorsque vous utilisez la télécommande ? ne fonctionne plus ? Remplacez la pile. Veille Si le téléviseur ne reçoit pas de signal pendant 15 mn, il passe automatiquement en veille. Pour faire des économies d’énergie, votre téléviseur est équipé de composants permettant une très faible consommation en veille (inférieure à 1 W). Nettoyage du téléviseur Le nettoyage de l’écran et du coffret doit être effectué uniquement avec un chiffon propre, doux et non pelucheux. Ne pas utiliser de produit à base d’alcool ou de solvant. Toujours pas de résultats ? Débranchez la prise secteur du téléviseur pendant 30 secondes puis rebranchez la à nouveau. En cas de panne, n’essayez jamais de réparer vous même le téléviseur, mais consultez le service après vente. Glossaire Signaux RVB : Il s’agit de 3 signaux vidéo Rouge,Vert, Bleu qui composent l’image. L’utilisation de ces signaux permet d’obtenir une meilleure qualité d’image. Signaux S-VHS: Il s’agit de 2 signaux vidéo séparés Y/C issus des standards d’enregistrement S-VHS et Hi-8. Les signaux de luminance Y (noir et blanc) et de chrominance C (couleur) sont enregistrés séparément sur la bande. On obtient ainsi une meilleur qualité qu’avec la vidéo standard (VHS et 8 mm) où les signaux Y/C sont mélangés pour ne former qu’un seul signal vidéo. Son NICAM: Procédé permettant de transmettre le son en qualité numérique. Système: La transmission des images n’est pas faite de la même façon dans tous les pays. Il existe différentes normes : BG, DK, I, et L L’. Le réglage Système (p. 5) permet de sélectionner ces différentes normes. Ne pas confondre avec le codage couleur PAL ou SECAM. Le Pal est utilisé dans la plupart des pays d’Europe, le Secam en France, en Russie et dans la plupart des pays d’Afrique. Les États Unis et le Japon utilisent un autre système appelé NTSC. Les entrées EXT1 et EXT2 permettent de lire les enregistrements codés en NTSC. 16:9: Désigne les proportions largeur / hauteur de l’écran. Les téléviseurs à écran large ont des proportions 16/9 et les écrans traditionnels: 4/3.
