KÄYTTÖOHJE 26PF9956 PHILIPS

Suomi Muuta Vihjeitä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 Sanasto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 Kierrätysohjeet Tässä televisiovastaanottimessa on käytetty raaka-aineita, joita voidaan käyttää uudelleen tai kierrättää.Ympäristöhaittojen ehkäisemiseksi erikoisliikkeet huolehtivat käytettyjen laitteiden purkamisesta ja niiden sisältämien kierrätyskelpoisten materiaalien talteenotosta (tiedustele jälleenmyyjältä).

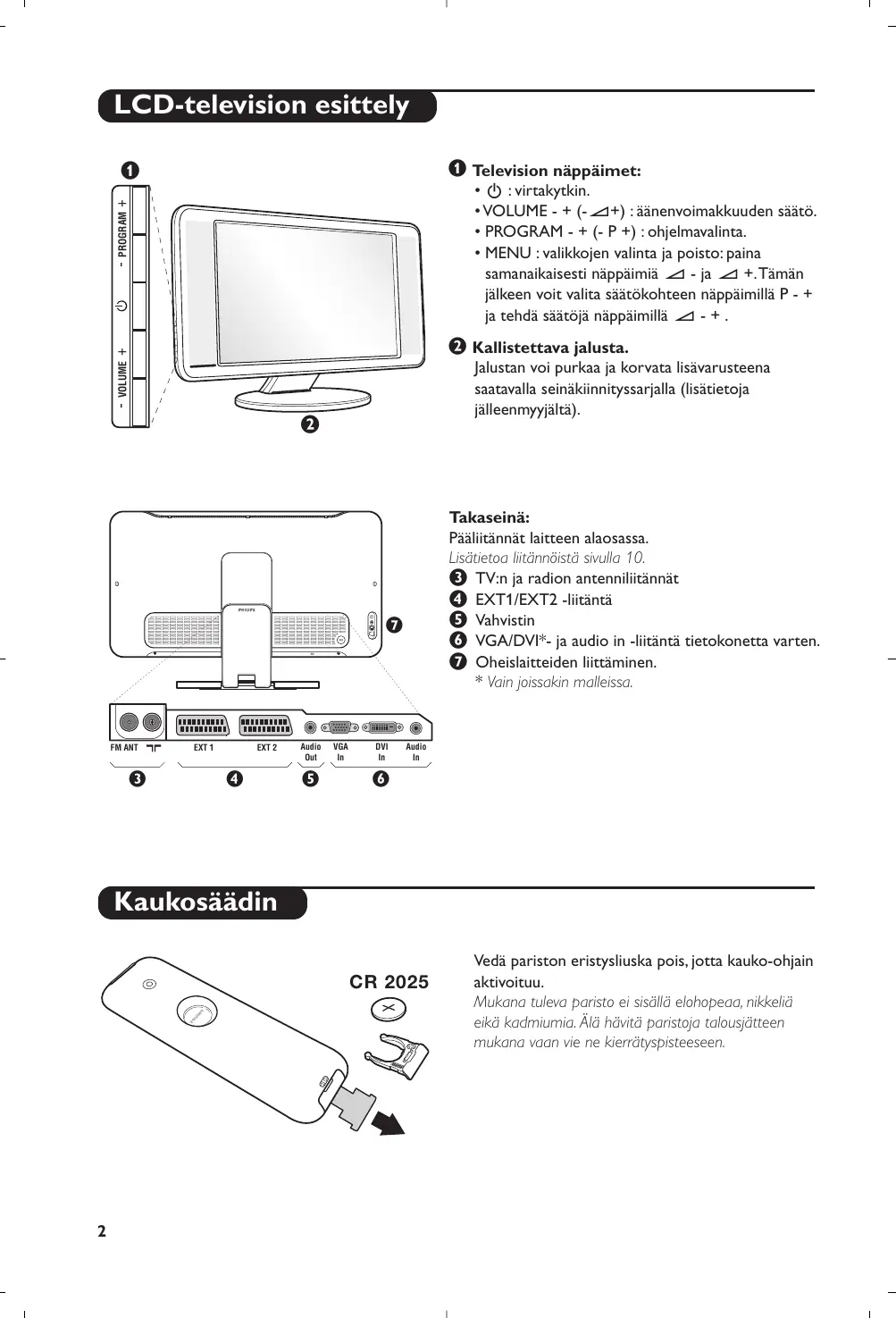

LCD-television esittely & Television näppäimet:

• VOLUME - + (-”+) : äänenvoimakkuuden säätö.
• PROGRAM - + (- P +) : ohjelmavalinta.
• MENU : valikkojen valinta ja poisto: paina samanaikaisesti näppäimiä ” - ja ” +.Tämän jälkeen voit valita säätökohteen näppäimillä P - + ja tehdä säätöjä näppäimillä ” - + . VOLUME

Jalustan voi purkaa ja korvata lisävarusteena saatavalla seinäkiinnityssarjalla (lisätietoja jälleenmyyjältä).

Takaseinä: Pääliitännät laitteen alaosassa. Lisätietoa liitännöistä sivulla 10. “ TV:n ja radion antenniliitännät ‘ EXT1/EXT2 -liitäntä ( Vahvistin § VGA/DVI*- ja audio in -liitäntä tietokonetta varten. è Oheislaitteiden liittäminen.

• Vain joissakin malleissa.

Vedä pariston eristysliuska pois, jotta kauko-ohjain aktivoituu. Mukana tuleva paristo ei sisällä elohopeaa, nikkeliä eikä kadmiumia. Älä hävitä paristoja talousjätteen mukana vaan vie ne kierrätyspisteeseen. Kaukosäätimen näppäimet Äänitoiminto Tällä näppäimellä voit asettaa stereo- ja Nicam-stereolähetykset kuulumaan monofonisina (Mono). Kaksikielisiä ohjelmia varten voit valita Dual I tai Dual II. Monomerkkivalo on punainen, kun ääni kuuluu monona. EXT-liitäntöjen valinta (sivu 10 ) Valitse televisioon liitetty laite painamalla tätä näppäintä niin monta kertaa kuin on tarpeen. Kuvakoko 16:9 (sivu 7) PIP-kuvan aktivointi (s. 8) PC / TV / Radio Näillä näppäimillä voit vaihtaa television eri toiminnot (s. 9). Active Control Optimoi kuvanlaadun vastaanoton laadun ja ympäristön valaistusolojen mukaan. Kohdistin Näiden neljän näppäimen avulla voit siirtyä valikoissa (<>≤≥). Valikko Tällä näppäimellä voit avata tai sulkea valikon. Äänen mykistys Tällä näppäimellä voit mykistää tai palauttaa äänen. Äänenvoimakkuus Näillä näppäimillä voit säätää äänenvoimakkuutta. Kuvan ja äänen esisäädöt Tällä näppäimellä saat näkyviin kuvan ja äänen esisäädöt. Oma Säätö -asetus vastaa valikoissa tekemiäsi valintoja Kuvaruutunäyttö Näyttää ruudulla/poistaa ruudulta ohjelmanumero, kellonajan, äänitilan ja ajastimessa jäljellä olevan ajan. Pidä painettuna viisi sekuntia niin ohjelmanumero jää pysyvästi ruudulle. Odotustila Kytkee TV:n odotustilaan. Paina näppäimiä ., P - + tai ñ/ô, ja TV menee uudestaan päälle. Tilanvalitsin * Pixel + (riippuvainen mallista) Pixel + toiminnon esittelyn kytkentä / katkaisu. Surround-ääni Kytkee surround-äänitehosteen päälle tai pois päältä. Stereoäänen yhteydessä tämä toiminto antaa vaikutelman, että kaiuttimet ovat todellista kauempana toisistaan. Jos televisiossasi on Virtual Dolby Surround* toiminto, saat ohjelmiin Dolby Surround Pro Logic äänentoiston. Teksti-tv:n valinta (sivu 8) Ohjemaluettelo Voit tuoda näyttöön / poistaa näytöstä kanavaluettelon.Valitse kanava näppäimillä <>.Tuo luettelo näyttöön näppäimellä ≥.

Ohjelman vaihto Vaihtaa seuraavan tai edellisen ohjelmanumeron. Numero, ja äänitila näkyvät ruudulla muutaman sekunnin. Joillakin teksti-tv: tä lähettävillä ohjelmakanavilla voi ohjelman nimi näkyä ruudun alareunassa. Numeronäppäimet Ohjelmanumeroiden suora valinta. Jos ohjelmanumero on kaksinumeroinen, toinen numero pitää syöttää ennen kuin katkoviiva häviää. Edellinen ohjelmanumero Vaihtaa edelliselle katsotulle ohjelmanumerolle.

• Valmistettu Dolby Laboratories luvalla. ”Dolby” ja kaksois-D-symboli ovat Dolby Laboratories tavaramerkkejä.

• Tilanvalitsin Voit käyttää kaukosäätimellä kuvanauhurin päätoimintoja ja DVD. Paina Select-näppäintä, jotta voit valita haluamasi tilan: DVD tai AUX. Kaukosäätimen merkkivalo ilmaisee valitsemasi tilan. Jos et valitse tilaa, merkkivalo sammuu automaattisesti 20 sekunnin kuluttua ja järjestelmä palaa TV-tilaan. Näppäimet ovat seuraavat käytettävästä laitteesta riippuen: . ê · I¢ ∫I Ê Æ ∆ OK h <>≤≥ (kohdistin) P - + ñ/ô ∂ º

Television asennus & Television sijoittaminen 5 cm 5 cm 5 cm Sijoita televisio tukevalle alustalle. Älä altista televisiota vesiroiskeille, älä sijoita sitä lämmönlähteiden (lamppu, kynttilä, lämpöpatteri jne.)läheisyyteen, älä peitä takaseinän ilmanvaihtoaukkoja. é Antenniliitännät FM ANT. FM ANT

• Kytke antennijohto television takaseinässä olevaan liitäntään :.
• Kytke radion antennijohto FM ANT - liitäntään.
• Liitä verkkojohto televisioon ja verkkopistoke pistorasiaan (220-240 V / 50 Hz).
• Vie johdot television jalustan kautta. Laita jalustan kansi takaisin. Muiden laitteiden liitännät, katso s. 10. ( Käynnistys

Paina virtakytkintä.Virheä merkkivalo syttyy ja kuvaruutuun tulee kuva. Siirry suoraan sivulle 4 kohtaan pikaviritys. Jos televisio jää valmiustilaan (punainen merkkivalo), paina kaukosäätimen näppäintä P +. Merkkivalo vilkkuu, kun käytät kaukosäädintä. Kanavien pikaviritys Kun käynnistät television ensimmäisen kerran, kuvaruutuun ilmestyy valikko.Tässä valikossa voit valita maan, jossa televisiota käytetään, ja valikkojen kielen: Plug’n’Play Country Language

English Jos valikkoa ei ilmesty, pidä alhaalla viisi sekuntia television näppäimiä ”- ja ”+. & Valitse haluamasi maa kaukosäätimen näppäimillä <> ja vahvista näppäimellä ≥. Jos haluamaasi maata ei ole luettelossa, valitse “. . .” é Valitse haluamasi kieli näppäimillä <> ja vahvista näppäimellä ≥.

“ Haku käynnistyy. Kaikki käytettävissä olevat TV-kanavat ja radioasemat tallennetaan muistiin. Haku kestää pari minuuttia. Kuvaruudussa näkyy haun eteneminen ja löydettyjen kanavien määrä. Kun haku on valmis, valikko katoaa kuvaruudusta. Voit lopettaa tai keskeyttää haun painamalla näppäintä h. Jos yhtään kanavaa ei löydy, katso luku ”Vihjeitä” sivulla 12. ‘ Jos TV- tai kaapeliyhtiö lähettää automaattisen lajittelusignaalin, televisio numeroi kanavat oikein. Kanavat on viritetty. ( Jos näin ei tapahdu, aseta kanavat haluamaasi järjestykseen valikossa Lajittelu. Jotkin TV- ja kaapeliyhtiöt lähettävät omat lajitteluparametrinsä (esim. alue ja kieli).Tällöin voit valita haluamasi asetuksen näppäimillä <> ja vahvistaa valinnan näppäimellä ≥. Kanavien lajittelu & Paina näppäintä h. TV-valikko ilmestyy kuvaruutuun. TV-valikko Asennus Kuva Ääni Toiminnot Asennus Toiminto Keili Maa Auto. Viritys Man. Viritys Lajittelu Nimi

é Valitse ensin valikko Asennus ja sitten Lajittelu. “ Valitse näppäimillä <> kanava, jonka numeron haluat vaihtaa, ja paina näppäintä ≥. ‘ Valitse haluamasi numero näppäimillä <> ja vahvista näppäimellä ≤. ( Toista vaiheet “ ja ‘, jos haluat vaihtaa muiden kanavien numeron. § Poistu valikoista painamalla näppäintä ∂. Manuaaliviritys Tässä valikossa voit virittää kanavat yksitellen käsin. & Paina näppäintä h. é Valitse ensin valikko Asennus ja sitten Man.viritys. TV-valikko Kuva Ääni Toiminnot Asennus Toiminto

Man. Viritys Järjestelmå Haku Ohjelmanro Hienosäätö Muistiin Euroopa valitse Eurooppa (automaattinen etsintä*) tai Länsi-Eur. (BG), Itä-Eur. (DK), UK (I) tai Ranska (LL’).

• Valitse Suomessa Länsi-Eur. (BG). Järjestelmä: paina näppäintä ≥. Haku käynnistyy. Kun kanava löytyy, haku pysähtyy ja kanavan nimi ilmestyy kuvaruutuun (jos nimi on saatavana). Siirry seuraavaan kohtaan. Jos tiedät halutun kanavan taajuuden, voit näppäillä sen suoraan näppäimillä ñ - ô. Jos yhtään kanavaa ei löydy, katso luku ”Vihjeitä” sivulla 12. ( Ohjelmanro: näppäile haluamasi numero näppäimillä ≤≥ tai ñ - ô. § Hienosäätö: jos kuva on huono, säädä sitä näppäimillä ≤≥. è Tallenna: paina näppäintä ≥. Kanavan tiedot on tallennettu. ! Toista vaiheet ‘ - !, jos haluat tallentaa muiden kanavien tiedot. Valikosta poistuminen: paina näppäintä ∂.

Haku: Asennus-valikon muut asetukset & Paina näppäintä h ja valitse valikko Asennus: é Kieli: voit vaihtaa valikoissa käytettävän kielen. “ Maa: voit valita maan, jos televisiota käytetään. Tätä asetusta käytetään kanavien haussa, kanavien automaattisessa lajittelussa ja teksti-TV:n kanssa. Jos haluamaasi maata ei ole luettelossa, valitse ”. . .” ‘ Autom. viritys: hakee kaikki alueella saatavilla olevat kanavat. Jos TV- tai kaapeliyhtiö lähettää automaattisen lajittelusignaalin, televisio numeroi kanavat oikein. Jos näin ei tapahdu, aseta kanavat haluamaasi järjestykseen valikossa Lajittelu (katso s. 4). Jotkin TV- ja kaapeliyhtiöt lähettävät omat lajitteluparametrinsä (esim. alue ja kieli).Tällöin voit valita haluamasi vaihtoehdon näppäimillä <> ja vahvistaa valinnan näppäimellä ≥.Voit lopettaa tai keskeyttää haun painamalla näppäintä h. Jos yhtään kanavaa ei löydy, katso luku ”Vihjeitä” sivulla 12. ( Nimi (vain joissakin malleissa): Voit nimetä haluamasi kanavat, radioasemien ja oheislaitteiden liitännät. Näppäimillä ≤≥ voit siirtyä nimen näyttöalueella (nimi voi sisältää viisi merkkiä) ja näppäimillä <> voit valita haluamasi merkit. Kun nimi on valmis, poistu valikosta näppäimellä ≤. Kanavan nimi on tallennettu. Huom!: Asennuksen aikana kanavat nimetään automaattisesti, jos televisio vastaanottaa verkosta tunnistussignaalin. § Poistu valikoista painamalla näppäintä ∂.

Kuva-asetukset & Paina ensin näppäintä h ja sitten näppäintä ≥. Kuvaruutuun ilmestyy valikko Kuva: TV-valikko Kuva Ääni Toiminnot Asennus Toiminto Kuva Valoisuus Väri Kontrasti Terävyys Värilämpö Muistiin

é Valitse haluamasi asetus näppäimillä <> ja muuta sitä näppäimillä ≤≥. “ Kun olet määrittänyt tarvittavat asetukset, tallenna ne valitsemalla vaihtoehto Tallenna ja painamalla näppäintä ≥. Poistu toiminnosta painamalla näppäintä ∂. Asetusten kuvaus:

• Valoisuus: muuttaa kuvan kirkkautta.
• Väri: muuttaa värin voimakkuutta.
• Kontrasti: säätää vaaleiden ja tummien värien kontrastia.
• Terävyys: muuttaa kuvan terävyyttä.
• Värilämpö: säätää kuvan värilämpöä: Kylmä (siniseen vivahtava), Normaali (tasapainotettu) tai Lämmin (punaiseen vivahtava).
• Muistiin: tallentaa kuvan asetukset Contrast+ ja NR, jotka ovat valikossa Toiminnot). Ääniasetukset & Paina näppäintä h, valitse Ääni (>) ja paina näppäintä ≥. Kuvaruutuun ilmestyy valikko Ääni: TV-valikko Kuva Ääni Toiminnot Asennus Toiminto Ääni Taajuuskorjain Tasapaino DeltaÄäni Äänen Raj. Dolby Virtual Muistiin

120 Hz 500 Hz 1500 Hz 5 KHz 10 KHz é Valitse haluamasi asetus näppäimillä <> ja muuta sitä näppäimillä ≤≥. “ Kun olet määrittänyt tarvittavat asetukset, tallenna ne valitsemalla vaihtoehto Tallenna ja painamalla näppäintä ≥. ‘ Poistu valikoista painamalla näppäintä ∂. Asetusten kuvaus:

• Taajuuskorjain: tällä toiminnolla voit säätää äänenkorkeutta (alueella 120 Hz - 10 kHz).
• Tasapaino: tasapainottaa oikean- ja vasemmanpuoleisen kaiuttimen äänen.
• Deltaääni: tasoittaa eri kanavien ja EXTliitäntöjen väliset äänenvoimakkuuserot.Tätä asetusta voi käyttää kanavien 1 - 40 ja EXTliitäntöjen kanssa.
• Äänen raj. (automaattinen äänenvoimakkuuden rajoitin): säätää automaattisesti äänenvoimakkuutta, etenkin kanavia vaihdettaessa ja mainosten aikana.
• Dolby Virtual: Kytkee surround-äänitehosteen päälle tai pois päältä. Pääset muuttamaan säätöjä myös näppäimellä f.
• Muistiin: tallentaa ääniasetukset. Toiminnot-valikon käyttö & Paina näppäintä h, valitse Toiminnot (>) ja paina näppäintä ≥.Voit säätää seuraavia asetuksia: é Ajastin: seuraava sivu. “ Contrast+: säätää kuvan kontrastia automaattisesti. Kuvan tummat alueet näkyvät mustina.

NR: vähentää kuvassa olevia häiriöitä (lumisadetta), jos kuva on huono. ( Uniajastin (vain joissakin malleissa): voit valita valmiustilan alkamisajan. § Poistu valikoista painamalla näppäintä ∂. Ajastin (vain joissakin malleissa) Tämän valikon avulla voit käyttää televisiota herätyskellona. & Paina näppäintä h. é Valitse ensin valikko Toiminnot ja sitten Ajastin. “ Uniajastin: voit valita valmiustilan alkamisajan. TV-valikko Kuva Ääni Toiminnot Asennus Toiminto

Ajastin Uniajastin Aika Alkamisaika Päättymisaika Ohjelmanro Aktivointi 10:56 Kellonaika: syötä oikea kellonaika. Huomaa: kellonaika päivittyy automaattisesti ohjelmanumeron 1 teksti-tv:n kautta, kun virta kytketään virtakytkimellä. Jos kanavalla ei ole teksti-TV:tä, aika ei päivity.

syötä alkamisaika. syötä aika, jolloin televisio siirtyy valmiustilaan. è Ohjelmanro: syötä sen kanavan numero, joka asetetaan päälle määritettynä ajankohtana.Voit valita jonkin radioaseman näppäimillä ≤≥ (näppäimillä ñô voi valita vain TV-kanavia). ! Aktivointi: voit valita vaihtoehdon

• Kerran, jolloin ajastin kytkeytyy päälle vain kerran
• Päivittäin, jolloin ajastin kytkeytyy päälle joka päivä
• Pois päältä, jolloin ajastus peruutetaan. ç Aseta televisio valmiustilaan painamalla näppäintä ..Televisio käynnistyy automaattisesti ohjelmoituun aikaan. Jos jätät television päälle, se vaihtaa kanavan ohjelmoituna kellonaikana (ja siirtyy valmiustilaan Päätt.aika-asetuksen mukaisesti). Alkamisaika: Päätt.aika: 16:9-toiminto Vastaanotetut ohjelmat voidaan lähettää joko kuvakoossa 16:9 (laajakuva) tai 4:3 (perinteinen kuva). 4:3-kuvissa on joskus musta raita ylhäällä ja alhaalla (elokuvakoko). Tämän toiminnon avulla voit poistaa mustat raidat ja saat kuvan näkymään ruudussa optimaalisesti. Painamalla näppäintä ë (tai ≤≥) voit valita eri toiminnot : Televisiovastaanotin on varustettu automaattisella vaihdolla, joka tunnistaa tiettyjen ohjelmien mukana lähetetyn ohjaussignaalin ja valitsee, vastaavan kuvakoon. 4:3 Kuva näkyy 4:3-koossa, sen molemmin puolin näkyy musta raita. Zoom 14:9 Kuva suurenee 14:9-kokoon, kapea, musta raita näkyy yhä kuvan molemmin puolin. Zoom 16:9 Kuva suurenee kokoon 16:9.Tätä toimintoa suositellaan ohjelmille, joiden ylä- ja alalaidassa näkyy musta raita (elokuvakoko). Tekstizoomaus Tämän toiminnon avulla saadaan 4:3-kokoiset kuvat näkymään kuvaruudun koko pinta-alalla ja myös tekstitykset jäävät näkyviin. Superwide Tämän toiminnon avulla saadaan 4:3-kokoiset kuvat näkymään kuvaruudun koko alalla suurentamalla kuvan laitoja. Laajakuva 16:9-kuvan mittasuhteiden optimointi. Huom.: Jos katsot 4:3-kokoista kuvaa, laajenee se leveyssuunnassa. Koko Ruutu Tällä toiminnolla kuva näkyy koko ruudun kokoisena.

Teksti-TV Teksti-TV on joidenkin TV-yhtiöiden tarjoama tietojärjestelmä, jonka sisältämää tekstiä voidaan lukea kuin sanomalehteä. Sen avulla kuvaruutuun saadaan myös tekstitys huonokuuloisia katsojia ja vieraskielisiä ohjelmia varten (esimerkiksi kaapeli- ja satelliittikanavat). Paina näppäintä

Kuvaruutuun ilmestyy: Teksti-TV käyttöön tai pois käytöstä Voit avata tai sulkea teksti-TV:n.Teksti-TV:n etusivulla näkyvät valittavissa olevat otsikot. Jokaisella otsikolla on kolminumeroinen sivunumero. Jos valitulla kanavalla ei ole teksti-TV:tä, kuvaruudussa näkyy sivunumero 100 ja kuvaruutu on pimeä (poistu teksti-TV:stä ja valitse toinen kanava). Teksti-TV:n sivun valitseminen Valitse haluamasi sivunumero näppäimillä ñ - ô tai - P +. Jos haluat esimerkiksi sivun 120, näppäile ó ò ñ. Numero ilmestyy kuvaruudun vasempaan yläreunaan, sivulaskuri alkaa etsiä sivua ja sivu tulee näkyviin.Toista nämä vaiheet, jos haluat nähdä jonkin toisen sivun. Jos sivulaskuri jatkaa sivun etsimistä, sivua ei ole saatavana. Valitse jokin toinen sivunumero. Suora valinta aiheen mukaan Kuvaruudun alareunassa näkyy värillisiä alueita. Neljän värillisen näppäimen avulla saat näkyviin otsikot tai niitä vastaavat sivut. Värilliset alueet vilkkuvat, jos otsikkoa tai sivua ei ole vielä saatavana. Etusivu Tällä näppäimellä pääset takaisin etusivulle (yleensä sivu 100).

Alasivujen selauksen pysäyttäminen Joillakin sivuilla on alasivuja, joita selataan automaattisesti. Tällä näppäimellä voit pysäyttää alasivujen selauksen tai jatkaa sitä. Symboli _ näkyy vasemmassa yläreunassa. Teksti-tv: n kahden sivun näyttö Voit näyttää kuvaruudulla kaksi teksti-tv:n sivua.Aktiivinen sivu näkyy näytön vasemmassa reunassa ja seuraava sivu oikeassa reunassa. Paina näppäintä Ó, jos haluat katsoa vain yhtä sivua, esim. sivuluetteloa.Aktiivinen sivu muuttuu oikeassa reunassa näytettäväksi sivuksi.Voit palata normaalitilaan painamalla näppäintä ê. Piilotiedot Tällä näppäimellä voit asettaa näkyviin tai pois näkyvistä piilotetut tiedot (esim. pelien ratkaisut). Sivun suurentaminen Tällä näppäimellä voit asettaa näkymään vain sivun ylä- tai alaosan tai palauttaa sivun normaalikokoon. Suosikkisivut Teksti-TV:n kanavilla 1 - 40 voit tallentaa muistiin neljä suosikkisivua, jotka voit valita tallennuksen jälkeen värillisillä näppäimillä (punainen, vihreä, keltainen ja sininen näppäin). & Paina näppäintä h, jotta pääset suosikkisivuille. é Hae teksti-TV:n sivu, jonka haluat tallentaa. “ Pidä alhaalla kolme sekuntia haluamaasi värillistä näppäintä. Sivu tallennetaan muistiin. ‘ Toista nämä vaiheet muiden värillisten näppäinten kanssa. ( Kun käytät seuraavan kerran teksti-TV:tä, suosikkisivut näkyvät eri värisinä kuvaruudun alareunassa. Jos haluat nähdä otsikot tavalliseen tapaan, paina näppäintä h. Jos haluat poistaa suosikkisivujen määritykset, pidä alhaalla näppäintä ∂ viisi sekuntia. Radion käyttö Radiotoiminnon valinta Siirry radiotoimintoon painamalla kaukosäätimen näppäintä Â. Palaa tvtoimintoon painamalla W-näppäintä. Radiotoiminnolla numero, aseman nimi (jos on), taajuus sekä äänityyppi (mono/stereo) ilmestyvät kuvaruudulle. Ohjelmien valinta Valitse ULA-asemat (1-40) näppäimillä ñ/ô tai - P + Radioasemien luettelo Lisää ja/tai poista radioasemia painamalla T. Valitse uusi asema kohdistimella. Radiovalikkojen käyttö Viritä radio painamalla h. Radioasemien haku Jos olet käyttänyt pikaviritystä, kaikki kuultavissa olevat ULA-asemat ovat tallentuneet muistiin. Jos haluat tehdä uuden haun, mene Asennus-valikkoon: Autom. viritys (kaikkien asemien haku) tai Man.viritys (haku asema asemalta).Valikot toimivat samoin kuin TV: n valikot. Ruudunsäästin Ruudunsäästimen saa päälle ja pois Toiminnot-valikosta. Käyttö monitorina PC-toiminto Televisiota voi käyttää tietokonemonitorina. PIP-toiminnolla voi samanaikaisesti seurata tvkuvaa, joka näkyy ruudulla pienennetyssä ikkunassa. Yhdistä tietokone televisioon ja säädä resoluutio (ks. s. 11). PC-toiminnon valinta Siirry tv-toiminnosta U-toimintoon painamalla kaukosäätimen näppäintä W. Pääset takaisin tv-toimintoon painamalla TV Jos PC-signaali viipyy yli 5 sekuntia, televisio siirtyy automaattisesti lepotilaan. PIP-toiminnon käyttö (Vain joissakin malleissa) PC-toiminnolla ruutuun on mahdollista saada ikkuna, jossa näkyy tv-kuva. Huomaa: PIP-toiminto on käytettävissä vain, jos tietokone on yhdistetty liitäntään DVI In & Paina näppäintä g. Ruutuun ilmestyy PIPikkuna, jossa tv-kuva näkyy pienennettynä. é Painamalla uudelleen painiketta g voit muuttaa ikkunan kokoa, vaihtaa dual screen toiminnolle ja saada ikkunan pois näkyvistä. “ Jos haluat vaihtaa PIP-ikkunassa näkyvää kanavaa , paina - P +. Jos haluat ruutuun esim. video- tai DVD-kuvan , paina µ. PC-valikko Saat PC-toiminnon viritysasetukset näkyviin painamalla h.Tee viritykset kohdistimella (viritykset tallentuvat muistiin automaattisesti):

• Kuva: - Valoisuus/Kontrasti: kirkkauden ja kontrastin säätö. - Vaaka/Pysty*: kuvan vaaka- ja pystyasetus. - Värilämpö: värisävyjen säätö (kylmä, normaali tai lämmin).
• Audiovalinta: äänivalinnat (PC tai TV / Radio). Radion kuuntelu on mahdollista, kun tietokone on käytössä._Huom:TV- tai radiotoiminto on valittava ennen siirtymistä PC-toimintoon.
• Toiminnot: - Vaihe/Kello*: vaaka- (Vaihe) ja pystysuorien (Kello) häiriöviivojen poistaminen. - Kuvakoko: PC-toiminnon kuvaruutukoon valinta (suuri - alkuperinen). - PIP: PIP-kuvan koon ja sijainnin asetus. - Autom. säätö*: automaattiasetus.
• Palauta tehd.as.: valmistajan asetusten palautus (oletusasetukset).
• Toiminto: TV- tai radiotoiminnon valinta.
• Näitä säätöjä ei voi käyttää silloin, kun tietokone on yhdistetty liitäntään DVI In.

Oheislaitteiden liittäminen Television takana on EXT1- ja EXT2-liitännät. Helpottaaksesi kytkentöjä voit irrottaa jalustan kannen ja television takalevyn. Vie johdot television jalustan kautta. Laita jalustan kansi takaisin. EXT1-liitännässä on audio- ja videotulot ja -lähdöt sekä RGB-tulosignaalit. EXT2-liitännässä on audio- ja videotulot ja -lähdöt sekä S-VHS tuloliitännät. AV in AV 3 S-VIDEO 23"/58cm 26"/65cm FM ANT

EXT 1 EXT 2 Audio Out VGA In DVI In Audio In 17"/44cm Kuvanauhuri FM ANT : EXT 1 EXT 2 Audio In VGA In Käytä hyvälaatuista eurojohtoa. Jos kuvanauhurissasi ei ole euroliitäntää, ainoa mahdollinen liitäntä on antennijohdon kautta. Sinun täytyy virittää kuvanauhurisi testisignaali ohjelmanumerolle 0 (katso manuaaliviritys, s. 5).Valitse ohjelmanumero ñ toistaaksesi kuvanauhurista tulevan kuvan. Liitä dekooderi kuvanauhuriin Kytke dekooderi kuvanauhurin toiseen euroliitäntään. Voit nauhoittaa salattuja lähetyksiä. VCR Muut laitteet Satelliittivastaanotin, dekooderi, CDV, pelit jne. Tee ohessa kuvatut liitännät. Kytke RGB-signaaleja tuottava laite (digitaalinen dekooderi, pelit jne.) liitäntään EXT1, ja S-VHS-signaaleja tuottava laite (S-VHS-kuvanauhurit, jotkin CDV-asemat) liitäntään EXT2 ja kaikki muut laitteet joko liitäntään EXT1 tai EXT2. Liitettyjen laitteiden valitseminen Paina näppäintä µ valitaksesi liitännät EXT1, EXT2/S-VHS2 (EXT2-liitännän S-VHS-tulo) ja AV/S-VHS etupuolen liitäntöjä varten (mallin mukaan). Useimmat laitteet (dekooderi, kuvanauhuri) kytkeytyvät automaattisesti.

Oheislaitteiden liittäminen AV in AV 3 S-VIDEO Tee ohessa kuvatut liitännät. Valitse näppäimellä µ vaihtoehto AV/S-VHS. Jos käytössäsi on monoääninen kamera, liitä sen äänisignaali AUDIO L- tai AUDIO R -tuloliitäntään. Ääni kuuluu automaattisesti television oikeasta ja vasemmasta kaiuttimesta. Kuulokkeet Kun televisioon on kytketty kuulokkeet, televisiosta ei kuulu ääntä.Voit säätää äänenvoimakkuutta näppäimillä - ” +. Kuulokkeen impedanssin pitää olla 32 - 600 ohmia. Vahvistin Audio Out VGA

Kun haluat kytkeä hifi-järjestelmän, käytä audioliitäntäkaapelia ja liitä television Audio out lähtöliitännät hifi-vahvistimen ”AUDIO IN” ”L” ja ”R” tuloliitäntöihin. Audio

Tietokone Yhdistä tietokonemonitorin out-liitäntä television PC VGA In tai DVI In* -liitäntään. Digital

• Vain joissakin malleissa. Yhdistä tietokoneen Audio out -liitäntä television Audio in (PC) liitäntään (L ja R). Huomaa: PIP-toiminto on käytettävissä vain, jos tietokone on yhdistetty liitäntään DVI In. Lisätietoja PC-toiminnosta sivulla 9. Kuvaruudun optimiresoluutio saadaan tietokoneen konfiguraatiolla 1024 x 768, 60 Hz. Huom: PIP-toiminto ei välttämättä toimi muuta resoluutiota käytettäessä. Siinä tapauksessa ruudulle ilmestyy varoitus. Luettelo televisiokuvan resoluutioarvoista. 640 x 350, 70 Hz 720 x 400, 70 Hz 1024 x 768, 60 Hz 640 x 350, 85 Hz 720 x 400, 85 Hz 1024 x 768, 70 Hz 640 x 480, 60 Hz 800 x 600, 56 Hz 1024 x 768, 75 Hz 640 x 480, 67 Hz 800 x 600, 60 Hz 1024 x 768, 85 Hz 640 x 480, 72 Hz 800 x 600, 72 Hz 1152 x 864, 75 Hz 640 x 480, 75 Hz 800 x 600, 75 Hz 1280 x 960, 60 Hz 640 x 480, 85 Hz 800 x 600, 85 Hz 1280 x 1024, 60 Hz 832 x 624, 75 Hz 1280 x 1024, 75 Hz

Vihjeitä LC04 - 3111 256 1392.3 Suomi Svenska Norsk Dansk Italiano Deutsch Nederlands Français Huono kuva Ei kuvaa Lähellä olevat korkeat mäet tai rakennukset voivat aiheuttaa kaksoiskuvia, kaikuja tai varjoja.Yritä säätää kuvaa manuaalisesti, ks. ”Hienosäätö” (s. 5) tai suuntaa ulkoantenni uudelleen. Radion äänenlaatu voi olla heikko sisäantennia käytettäessä.Voit parantaa äänenlaatua kääntämällä antennia. Jos äänenlaatu ei parane, käytä ulkoantennia. Oletko liittänyt antennijohdon oikein? Oletko valinnut oikean järjestelmän (s. 5)? Usein huono kuvan tai äänen laatu johtuu eurojohdon tai antenniliittimen huonosta kytkennästä (liitin saattaa osittain irrota, kun televisiota siirrellään tai käännellään).Tarkista kaikki liitännät. Ei ääntä Jos joiltakin kanavilta puuttuu ääni, mutta ei kuva, syy on väärässä TVjärjestelmässä. Muuta JÄRJESTELMÄ- asetusta (s. 5). Vahvistin on yhdistetty televisioon, mutta ääntä ei kuulu.Tarkista, että audio outja audio in -liitännät eivät ole menneet sekaisin. PC- tai PIPtoiminto ei mene päälle. Varmista, että tietokoneen näytön resoluutio on konfuguroitu sopivaksi (ks. s. 11). Radiosta ei kuulu ääntä PC-toiminnolla. Kun PIP on käytössä, ääni on pakkoohjattu television kautta. Kaukosäädin ei toimi Televisio ei tottele kaukosäädintä, television merkkivalo ei vilku kaukosäädintä käytettäessä.Vaihda paristot. Odotustila Jos televisio ei vastaanota signaaleja viiteentoista minuuttiin, valmiustila käynnistyy automaattisesti. Energian säästämiseksi televisio on rakennettu osista, jotka kuluttavat vain vähän energiaa (alle 1 W), kun televisio on valmiustilassa. Television puhdistus Puhdista television kuvaruutu ja kotelo puhtaalla, pehmeällä ja nukkaamattomalla kankaalla. Älä käytä puhdistukseen alkoholia tai liuottimia. Edelleen ongelmia? Irrota television virtajohto 30 sekunniksi. Kytke se sitten uudelleen Jos televisio vioittuu, älä koskaan yritä korjata sitä itse, vaan ota yhteys jälleenmyyjään. Sanasto RGB-signaalit: Kolme videosignaalia (punainen, vihreä, sininen), jotka muodostavat kuvan. Näiden signaalien avulla on mahdollista parantaa kuvan laatua. S-VHS-signaalit: Kaksi eroteltua videosignaalia Y/C, joita käytetään S-VHS- ja Hi-8tallennusstandardeissa. Luminanssisignaali Y (mustavalkoinen) ja krominanssisignaali C (väri) tallennetaan nauhalle erikseen. Näin saavutetaan parempi kuvan laatu kuin tavanomaisella videotallennuksella (VHS ja 8 mm), joissa Y/C-signaalit sekoitetaan yhdeksi ainoaksi videosignaaliksi. NICAM-ääni: Menetelmä, joka mahdollistaa äänen lähettämisen digitaalisena. Järjestelmä: Televisio-ohjelmia ei lähetetä kaikissa maissa samalla tavalla. On olemassa erilaisia normeja: BG, DK, I tai LL’. Järjestelmä-asetusta (s. 5) käytetään eri normien valitsemiseen.Tätä ei pidä sekoittaa PAL-tai SECAM- värikoodaukseen. PAL-järjestelmää käytetään useimmissa Euroopan maissa. SECAMjärjestelmää käytetään Ranskassa,Venäjällä ja useimmissa Afrikan maissa.Yhdysvalloissa ja Japanissa käytetään NTSC-järjestelmää.Tuloliitännät EXT1 ja EXT2 voivat toistaa NTSC-värikoodauksella tehtyjä nauhoituksia. 16:9: Tarkoittaa ruudun leveyden ja korkeuden välistä suhdetta. Laajakuvatelevision suhde on 16/9, perinteisen vastaanottimen 4/3.
