BRUGSANVISNING 26PF9956 PHILIPS

Regler for genbrug Dit fjernsyn er fremstillet af materialer, som kan genbruges. For at reducere miljøforureningen, findes der specialiserede firmaer, som indsamler brugte apparater for at afmontere de dele, der kan genbruges (for yderligere oplysninger kan du henvende dig til din forhandler).

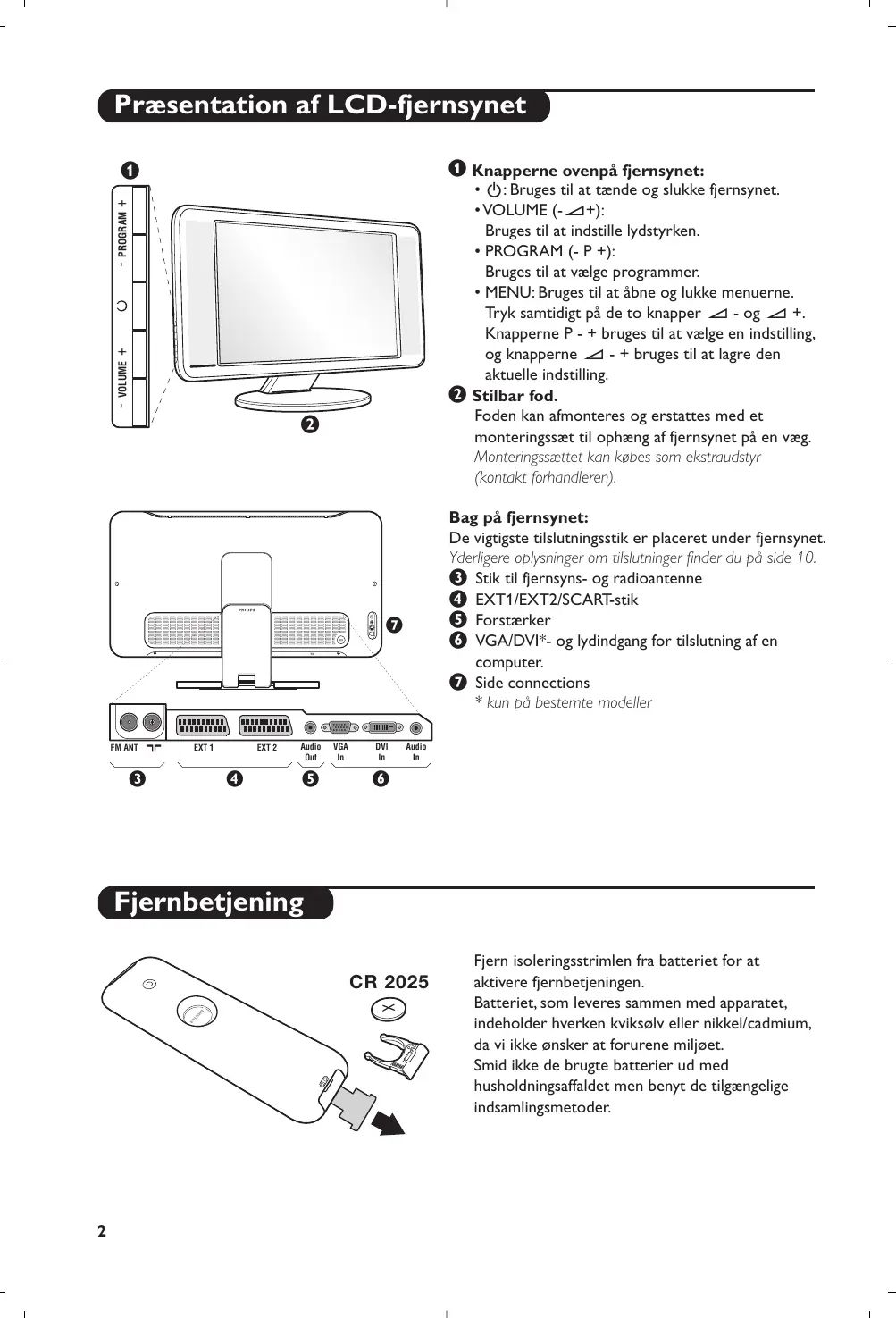

• .: Bruges til at tænde og slukke fjernsynet.
• VOLUME (-”+): Bruges til at indstille lydstyrken.
• PROGRAM (- P +): Bruges til at vælge programmer.
• MENU: Bruges til at åbne og lukke menuerne. Tryk samtidigt på de to knapper ” - og ” +. Knapperne P - + bruges til at vælge en indstilling, og knapperne ” - + bruges til at lagre den aktuelle indstilling. é Stilbar fod. Foden kan afmonteres og erstattes med et monteringssæt til ophæng af fjernsynet på en væg. Monteringssættet kan købes som ekstraudstyr (kontakt forhandleren).

Bag på fjernsynet: De vigtigste tilslutningsstik er placeret under fjernsynet. Yderligere oplysninger om tilslutninger finder du på side 10. “ Stik til fjernsyns- og radioantenne ‘ EXT1/EXT2/SCART-stik ( Forstærker § VGA/DVI*- og lydindgang for tilslutning af en computer. è Side connections

Fjern isoleringsstrimlen fra batteriet for at aktivere fjernbetjeningen. Batteriet, som leveres sammen med apparatet, indeholder hverken kviksølv eller nikkel/cadmium, da vi ikke ønsker at forurene miljøet. Smid ikke de brugte batterier ud med husholdningsaffaldet men benyt de tilgængelige indsamlingsmetoder. Fjernbetjeningens taster Lydindstilling Giver mulighed for at skifte programmer i Stereo og Nicam Stereo til Mono eller, ved tosprogede udsendelser, at vælge mellem Dual I og Dual II. Mono står med rødt, når lydindstillingen er brugervalgt. Standby For at sætte fjernsynet i standbystilling. For at tænde for fjernsynet igen trykkes på ., P - + eller ñ/ô. Vælgerknap * Pixel Plus (afhængig af type) For at aktivere / deaktivere demonstrationen af Pixel Plusfunktionen. Valg af EXT-stik (side 10) Tryk flere gange for at vælge et tilsluttet apparat. Surround sound Aktivering/deaktivering af surroundlyd. I stereo får man indtryk af en større afstand mellem højttalerne. På de modeller, der er udstyret med Virtual Dolby Surround* får man glæde af Dolby Surround Pro Logic-systemets gode lyd. 16:9-format (side 7) PIP til/fra (side 9) Pc / tv / radio (side 9) Tryk på en af knapperne for at indstille fjernsynet til pc, tv eller radio . Aktiv kontrol Optimér billedkvaliteten under hensyn til modtagelseskvaliteten og omgivelsernes lysforhold. Visning af tekst-tv (side 8) Programliste Til at vise status på programlisten. Brug derefter knapperne < > for at vælge et program.Tryk på knappen ≥ for at vise programmet. Markør (<>≤≥) Disse fire knapper bruges til at bevæge sig rundt i menuerne. Menu Anvendes til at åbne eller lukke menuerne. Mute Afbrydelse eller aktivering af lyden. Lydstyrke Til at slukke eller tænde for lyden. Billed- og lydindstillinger Til at få adgang til en række forudindstallerede billed- og lydindstillinger: Indstillingen personal modsvarer de indstillinger, der er foretaget i menuerne. Information på skærm For at vise / fjerne programmets nummer, klokkeslæt, lydgengivelse og den tid, der er tilbage, indtil apparatet slukker.Tryk i 5 sekunder for at vise programnummeret permanent på skærmen.

Valg af fjernsynsprogrammer For at bevæge sig op eller ned mellem programmerne. Nummeret og lydgengivelsen vises i få sekunder. For visse programmer udstyret med tekst-tv vises programmets titel nederst på skærmen. Taltaster Giver direkte adgang til programmerne. Hvis programnummeret er tocifret, skal du indtaste det andet ciffer, inden stregen forsvinder. Foregående program For at komme tilbage til det sidst sete program.

• Udviklet med bistand fra Dolby Laboratories.”Dolby” og det dobbelte D-symbol er indregistrerede varemærker, der tilhører Dolby Laboratories.

• Vælgerknap Fjernbetjeningen bruges til at styre båndoptagerens vigtigste funktioner og DVD. Tryk på Select -knappen for at vælge den ønskede funktion: DVD eller AUX . Kontrollyset på fjernkontrollen tændes og viser den valgte funktion. Efter 20 sekunder uden nogen handling slukkes lyset (der vendes tilbage til TV-funktionen). Hvis udstyret i øvrigt giver mulighed for det, kan følgende taster anvendes: . ê · I¢ ∫I Ê Æ ∆ OK h <>≤≥ (markør) P - + ñ/ô ∂ º

Placering og tilslutninger & Placering af fjernsynet 5 cm 5 cm 5 cm Stil fjernsynet på et solidt og stabilt underlag. Anvend ikke vand og varme genstande (lampe, stearinlys, varmeovn osv.) i nærheden af fjernsynet. Ventilationsrillerne bag på fjernsynet må ikke tildækkes. é Tilslutning af antenner FM ANT. FM ANT

• Tilslut det medfølgende antennekabel tilstikket : i bunden af fjernsynet og den anden ende til dit antennestik.
• Tilslut det medfølgende radioantennekabel til stikket FM ANT i bunden af fjernsynet og den anden ende til dit antennestik.
• Forbind netledningen til fjernsynet og netstikket til en 220-240 volt stikkontakt.
• Antennekablerne kan føres igennem fjernsynets fod. Luk dækslet igen. Se side 10 med hensyn til tilslutning af andre apparater. “ Tænde fjernsynet

Tryk på tænd-/slukknappen for at tænde fjernsynet. En grøn kontrollampe tændes, og skærmen tænder. Hvis fjernsynet er i standby (rød kontrollampe), skal du trykke på tasten P + på fjernbetjeningen. Gå derefter til afsnittet om hurtig installering på side 4. Kontrollampen blinker, når du bruger fjernbetjeningen. Hurtig installation Første gang fjernsynet tændes, vises en menu på skærmen. I denne menu skal du vælge land og sprog til menuerne: Plug’n’Play Country Language

English Hvis menuen ikke vises, skal du holde tasterne ”- og ”+ på fjernsynet trykket ind i 5 sekunder for at få vist menuen. & Brug tasterne <> på fjernbetjeningen til at vælge det ønskede land, og godkend med ≥. Hvis landet ikke vises på listen, skal du vælge indstillingen . . . é Vælg derefter sprog med tasterne <>, og godkend med ≥.

“ Søgningen starter automatisk.Alle tilgængelige tv-programmer og radiostationer* gemmes. Det tager et par minutter. På skærmen vises status for søgningen og antallet af fundne programmer. Når søgningen er afsluttet, lukker menuen automatisk. Tryk på h for at afslutte eller afbryde søgningen. Se afsnittet Gode råd på side 12, hvis ingen programmer bliver fundet. ‘ Hvis senderen eller kabelnetværket overfører signalet til automatisk sortering, får programmerne tildelt korrekte programnumre. Installationen er nu afsluttet. ( Hvis programmerne ikke sorteres automatisk, kan du bruge menupunktet Sortere til at ændre programnumrene. Visse sendere og kabelnetværk udsender deres egne sorteringsparametre afhængigt af region, sprog mv.Vælg i så fald med tasterne <>, og godkend med ≥. Sortering af programmer & Tryk på tasten h. TV-menu vises på skærmen. TV-Menu Indstill. Billede Lyd Finesser Indstill. Funktion Sprog Æ Land Æ Autom. Indl.Æ Manuel Indl.Æ SortereÆ NavnÆ

é Flyt med markøren, og vælg menuen Indstillinger og derefter menupunktet Sortere. “ Vælg det program, der skal flyttes, med tasterne <>, og tryk på ≥. ‘ Brug derefter tasterne <> til at vælge det nye nummer, og godkend med ≤. ( Udfør trin “ og ‘, indtil alle programmer har fået det ønskede nummer. § Tryk på ∂ for at afslutte menuen. Manuel indlæsning Denne menu bruges til at lagre programmerne et efter et. & Tryk på tasten h. é Flyt med markøren, og vælg menuen Indstillinger og derefter menupunktet Manuel indlæsning. TV-menu Manuel Indl. Billede Lyd Finesser Indstill. Funktion

• Undtagen for Frankrig (standarden LL’), hvor du skal vælge Frankrig. på ≥. Søgningen begynder. Så snart et program er fundet, standser visningen, og programnavnet vises, hvis det er tilgængeligt. Gå videre til næste trin. Hvis du kender frekvensen for det ønskede program, kan du indtaste nummeret direkte med tasterne ñ til ô. Se afsnittet Gode råd (side 12), hvis ingen billeder bliver fundet. ( Programnr. : Indtast det ønskede nummer med tasterne ≤≥ eller ñ til ô. § Finjuster: Indstil med tasterne ≤≥, hvis modtagelsen ikke er tilstrækkelig god. è Indlæs: Tryk på ≥. Programmet er nu gemt. ! Gentag trin ‘ til ! for hvert program, der skal gemmes. Afslutning af menuen: Tryk på tasten ∂.

Søgning: Tryk Andre valgmuligheder i menuen Indstillinger & Tryk på tasten h, og vælg menuen Indstillinger: è Sprog: for at vælge et andet sprog til menuerne. “ Land: for at vælge land. Denne indstilling gælder for søgning, automatisk sortering af programmer og visning af Tekst-tv. Hvis landet ikke vises på listen, skal du vælge indstillingen . . . ‘ Automatisk indlæsning: For at starte en automatisk søgning efter alle de programmer, der er tilgængelige i området. Hvis senderen eller kabelnetværket overfører signalet til automatisk sortering, får programmerne tildelt korrekte numre. Hvis programmerne ikke sorteres automatisk, kan du bruge menupunktet Sortere til at ændre numrene (se s. 4). Visse sendere og kabelnetværk udsender deres egne sorteringsparametre afhængigt af region, sprog mv.Vælg i så fald med tasterne <>, og godkend med ≥.Tryk på h for at afslutte eller afbryde søgningen. Se afsnittet Gode råd (side 12), hvis ingen billeder bliver fundet. ( Navn (kun på bestemte modeller) : Det er muligt at give programmerne, radiostationer og de eksterne stik et navn. Brug tasterne ≤≥ til at flytte i navnets visningsområde (5 tegn), og brug tasterne <> til at vælge et tegn.Tryk på tasten ≤ for at afslutte, når navnet er indtastet. Navnet er nu gemt. Bemærk: Under installationen navngives programmerne automatisk, hvis identifikationssignalet overføres. § Tryk på ∂ for at afslutte menuen.

Indstilling af billedet & Tryk på tasten h og derefter på ≥. Menuen Billede vises: TV-menu Billede Lyd Finesser Indstill. Funktion Billede Lys Farve Kontrast Skarphed Farvetemp. Indlæs

é Brug tasterne <> til at vælge en indstilling, og brug tasterne ≤≥ til at indstille. “ Vælg indstillingen Indlæs, når indstillingerne er valgt, og tryk på ≥ for at gemme dem.Tryk på ∂ for at afslutte. Beskrivelse af indstillingerne:

• Lys: Ændrer billedets lysstyrke.
• Farve: Ændrer billedets farvestyrke.
• Kontrast: Ændrer forskellen mellem lyse og mørke farvetoner.
• Skarphed: Ændrer billedets skarphed.
• Farve : Indvirker på farvernes gengivelse: Koldt (mere blåt), Normalt (afbalanceret) eller Varmt (mere rødt).
• Indlæs: Gemmer indstillingerne for billedet. Indstilling af lyden (fra bas: 120 Hz til diskant: 10 kHz).
• Balance: Afbalancerer lyden i venstre og højre højttaler.
• DeltaVol: Bruges til at kompensere for udsving i lydstyrken mellem de forskellige programmer eller EXT-stik. Denne indstilling virker for programnumrene 0 til 40 og EXTstikkene.
• Begrænset lyd: Automatisk styring af lydstyrken, så ændringer i lydstyrken begrænses, specielt ved skift af program eller visning af reklamer.
• Dolby Virtual: Aktivering/deaktivering af surroundlyd. Du kan også få adgang til disse indstillinger ved hjælp af tasten f.
• Indlæs: Gemmer lydindstillingerne. & Tryk på h, vælg Lyd (>), og tryk på ≥. Menuen Lyd vises: TV-menu Billede Lyd Finesser Indstill. Funktion Lyd Equalizer Balance DeltaVol Begrænset Lyd Dolby VIrtual Indlæs

120 Hz 500 Hz 1500 Hz 5 KHz 10 KHz é Brug tasterne <> til at vælge en indstilling, og brug tasterne ≤≥ til at indstille. “ Vælg menupunktet Indlæs, når indstillingerne er valgt, og tryk på ≥ for at gemme dem. ‘ Tryk på ∂ for at afslutte menuen. Beskrivelse af indstillingerne:

• Equalizer:: For at justere lydens tone Valg af indstillinger & Tryk på h, vælg Finesser (>), og tryk på ≥. Vælg blandt følgende indstillinger: é Timer: Se næste side. “ Kontrast+: Automatisk indstilling af billedets kontrast, så den mørke del af billedet hele tiden er sort.

NR : Formindskelse af billedets støjniveau (sne) i tilfælde af dårlige modtagerforhold. ( Slumre-Timer (kun på bestemte modeller): for at vælge tidspunktet for automatisk skift til standby. § Tryk på ∂ for at afslutte menuen. Tv-vækning (kun på bestemte modeller) Med denne menu kan du bruge fjernsynet som vækkeur. & Tryk på tasten h. é Flyt med markøren, vælg menuen Finesser og derefter menuen Timer: TV-menu Billede Lyd Finesser Indstill. Funktion

Timer Slumre-Timer Tid Starttid Stoptid Program Nr. Timer Aktiv 10:56 for at vælge tidspunktet for automatisk skift til standby. ‘ Tid: Indtast det aktuelle klokkeslæt. Bemærk: Tiden bliver automatisk opdateret via teletekst-informationen på program nr. 1, når der tændes for hovedafbryderen. Hvis dette program ikke sender Tekst-tv, opdateres klokkeslættet ikke. Slumre-Timer:

Indtast det ønskede starttidspunkt. Indtast tidspunktet for indstilling på standby. è Programnr.: Indtast nummeret på det program, der skal aktiveres ved vækning. På modeller med radio kan der vælges en FM-radiostation med tasterne ≤≥ (tasterne ñô bruges kun til at vælge tv-programmer). ! Timer aktiv: Vælg en af følgende indstillinger:

• En gang for vækning en enkelt gang,
• Dagligt for vækning hver dag og
• Stop for at annullere vækning. ç Tryk på . for at indstille fjernsynet på standby. Fjernsynet tænder automatisk på det indkodede tidspunkt. Hvis fjernsynet ikke slukkes, skifter fjernsynet program på det valgte tidspunkt for vækning, og det indstilles på standby på det tidspunkt, der er valgt som Stoptid. Starttid: Stoptid: 16:9-format De billeder, du modtager, udsendes enten i 16:9-format (bredt billede) eller i 4:3-format (traditionel billedstørrelse). 4:3-billeder kan have et sort bånd foroven og forneden (letterbox format). Denne funktion giver dig mulighed for at fjerne de sorte bånd og få den bedst mulige gengivelse af billedet på skærmen. Tryk på knappen ë eller ≤≥ for at vælge de forskellige formater: Fjernsynet er udstyret med en automatisk omskiftning, der reagerer på et særligt signal, som visse programmer udsender, så apparatet selv vælger det rigtige billedformat. 4:3 Billedet gengives i 4:3-format. Der er et sort felt i hver side af billedet. Zoom 14:9 Billedet er forstørret til 14:9-format. Der er stadig et sort felt i hver side af billedet. Zoom 16:9 Billedet er forstørret til 16:9-format. Den stilling anbefales, hvis billedet har sorte bånd foroven og forneden på skærmen (letterbox format). Subtitle Zoom Denne indstilling bruges for at få vist et 4:3-billede i fuld skærmstørrelse og samtidig se underteksterne. Super Wide Denne indstilling giver milighed for at se 4:3-billeder i fuld skærmstørrelse ved at gøre billedets sider bredere. Wide-Screen Med denne funktion kan du genskabe de rigtige proportioner, når der sendes i 16:9-format. Et 4:3-billede vil udfylde skærmen som vist til venstre. Men i tilfælde af en udsendelse i 16:9-formatet, vil denne indstilling gengive de rigtige proportioner uden forvrængning. Full Screen Denne funktion bruges til at få vist billederne over hele skærmen.

Tekst-tv Tekst-tv er et informationssystem, der udsendes på visse kanaler og læses som en avis.Via funktionen Tekst-tv kan man få adgang til undertekster for hørehæmmede eller personer, som ikke forstår sproget i det viste program, f.eks. ved kabel-tv, satellitprogrammer mv. Tryk på:

For at: Aktivere Tekst-tv Aktivering af Tekst-tv, skift til gennemsigtig visningsmåde og afslutning af Tekst-tv. Indholdsfortegnelsen vises med listen over de afsnit, du har adgang til. Hvert afsnit er mærket med et 3-cifret sidetal. Hvis den valgte kanal ikke udsender Tekst-tv, vises meddelelsen 100, og skærmen forbliver sort. Afslut Tekst-tv, og vælg en anden kanal. Valg af en side Indtast det ønskede sidetal med tasterne ñ til ô eller - P +. Eksempel: Indtast ó ò ñ for at gå til side 120. Nummeret vises øverst til venstre på skærmen, sidetælleren aktiveres, og derefter vises siden. Gentag fremgangsmåden for at se en anden side. Hvis sidetælleren bliver ved med at søge, betyder det, at siden ikke bliver sendt.Vælg i så fald et andet sidetal.

Dobbeltsider i tekst-tv Skjulte oplysninger Forstørrelse af en side Foretrukne sider

Der vises farvede områder nederst på skærmen. De 4 farvede taster giver adgang til de tilsvarende afsnit eller sider. De farvede områder blinker, hvis afsnittet eller siden ikke er tilgængelig. For at vende tilbage til indholdsfortegnelsen (normalt på side 100). Visse sider indeholder undersider, der vises automatisk. Denne tast bruges til at standse eller genoptage automatisk visning af undersider.Tegnet _ vises øverst til venstre på skærmen. Sådan aktiveres eller annulleres visning af en dobbeltside i tekst-tv. Den aktive side vises i venstre side af skærmen, og den efterfølgende side vises i højre side.Tryk på knappen Ó for at fryse en side, f.eks. indholdsfortegnelsen. Den aktive side bliver nu siden til højre.Tryk på knappen ê for at vende tilbage til normal visning. For at vise eller fjerne de skjulte oplysninger, f.eks. løsninger til spil. For at se først den øverste halvdel og så den nederste halvdel og derefter vende tilbage til normal størrelse. I Tekst-tv programmerne 0 til 40 kan man gemme de 4 foretrukne sider, der derefter bliver direkte tilgængelige med de farvede taster, dvs. den røde, grønne, gule og blå tast. & Tryk på tasten h for at skifte til funktionen med de foretrukne sider. é Vis den side i Tekst-tv, som skal gemmes. “ Tryk derefter i 3 sekunder på tasten med den ønskede farve. Siden er nu gemt. ‘ Gentag denne fremgangsmåde med de andre farvede taster. ( Når du herefter ser Tekst-tv, vises de foretrukne sider i farver nederst på skærmen.Tryk på h for at vælge de sædvanlige afsnit igen. Tryk på ∂ i 5 sekunder for at slette alt. Anvendelse som radio Valg af radio Tryk på knappen µ på fjernbetjeningen for at indstille fjernsynet til radio.Tryk på knappen W for at vælge fjernsyn igen. Når funktionen radio er valgt, vises stationens nummer, navn (hvis tilgængelig), frekvens og lydfunktionen på skærmen. Valg af programmer Tryk på knapperne ñ/ô eller - P + for at vælge FM-stationer (fra 1 til 40). Liste over radiostationer Tryk på knappen T for at vise/skjule listen over radiostationer. Brug derefter markøren til at vælge en station. Brug af radiomenuerne Tryk på knappen h for at få adgang til specielle indstillinger for radioen. Søgning efter radiostationer Hvis du har foretaget en hurtig installering, er alle tilgængelige FM-stationer blevet gemt. Brug menuen Automatisk indlæsning (for en komplet søgning) eller Manuel indlæsning (for at søge efter én station ad gangen), når du starter en ny søgning. Disse menuer virker på samme måde som fjernsynsmenuerne. Screensaver I menuen Finesser kan du aktivere/ deaktivere screensaveren. Anvendelse som computerskærm Computerskærm Fjernsynet kan anvendes som computerskærm. Med PIP-funktionen kan du indsætte et ekstra billedfelt i skærmen, så du samtidig kan se et fjernsynsprogram. Du skal dog først tilslutte computeren og indstille opløsningen (se side 11). Valg af computerskærm Tryk på knappen U på fjernbetjeningen for at anvende fjernsynet som computerskærm.Tryk på knappen W for at anvende det som fjernsyn igen. Hvis der ikke er noget PC-signal i mere end 5 sekunder, skifter fjernsynet automatisk til standby. Brug af PIP (kun på bestemte modeller) Når fjernsynet er indstillet til PC, kan du indsætte et ekstra billedfelt i skærmen, så du samtidig kan se fjernsyn. Bemærk: PIP-funktionen er kun mulig, hvis computeren er forbundet til DVI-bøsningen (se side 11). & Tryk på knappen g for at få vist PIP-vinduet. Fjernsynets billede gengives i det lille indsatte vindue. é Tryk på g-tasten igen for at ændre skærmstørrelsen. Skift til dobbeltskærm hvorefter den slukker. “ Tryk på knapperne - P + for at skifte til et andet program på PIP-skærmen, eller tryk på knappen µ, hvis du vil se billedet fra et apparat, der er tilsluttet fjernsynet (videooptager, dvd-afspiller osv.). Brug af computermenuerne Tryk på knappen h for at få adgang til de specielle indstillinger for computerskærmen. Brug markøren til at indstille (indstillingerne gemmes automatisk):

• Billede: - Lys/Kontrast: Bruges til at indstille lysstyrke og kontrast. - Vandret/Lodret: Bruges til at indstille billedets vandrette og lodrette placering. - Farvetemp.: Bruges til at indstille farvetonerne (kold, normal eller varm).
• Auto-valg: Bruges til at vælge den lyd, der gengives på fjernsynet (pc, tv eller radio). Du kan f.eks. høre radio, mens du arbejder på computeren.
• Finesser: - Fase/Ur: Bruges til at fjerne de vandrette (Fase) og de lodrette (Ur) forstyrrende linjer. - Format: Bruges til at vælge mellem bred skærm eller det oprindelige format for computerskærme. - PIP: Bruges til at indstille størrelsen på og placeringen af PIP-skærmen. - Auto-justering: Placeringen indstilles automatisk.
• Fabriksindstilling: Bruges til at vælge fabriks/standardindstillingerne.
• Funktion: Bruges til at vende tilbage til tv eller radio. Disse justeringer er ikke mulige, hvis computeren er forbundet til DVI-bøsningen.

Tilslutning af eksternt udstyr Fjernsynet er udstyret med 2 stik, EXT1 og EXT2, som sidder bag på apparatet. For at gøre forbindelserne lettere og pænere kan kablerne monteres igennem det lille dæksel bag på fjernsynet. Antennekablerne kan føres igennem fjernsynets fod. Luk dækslet igen. Stikket EXT1 rummer indgange/ udgange til audio og video og RGB signaler. Stikket EXT2 rummer indgange/ udgange til audio og video og S-VHS signaler. AV in AV 3 S-VIDEO 23"/58cm 26"/65cm FM ANT

EXT 1 EXT 2 Audio Out VGA In DVI In Audio In 17"/44cm Videooptager FM ANT : EXT 1 EXT 2 Audio In VGA In Udfør tilslutningerne som vist på tegningen. Brug et Eurokabel af god kvalitet. Hvis din videooptager ikke er udstyret med stik til eksternt udstyr, kan du kun udnytte antenneforbindelsen. Derfor skal Test-signalet i videoen opsøges og tildeles programnummeret 0 (se manuel indlæsning, s. 5). For at se videobilledet, tryk på ñ. Videooptager med dekoder Tilslut dekoderen til videooptagerens andet Euro-stik. du kan så optage kodede udsendelser. VCR Andet udstyr Satellit modtager, dekoder, DVD, spilcomputer, osv. Udfør tilslutningerne som vist på tegningen. For at opnå en bedre billedkvalitet, bør du slutte det udstyr til EXT1, som udsender RGB signaler (digital dekoder, spilcomputer, DVD, osv.), og det udstyr til EXT2, som udsender S-VHS signaler (S-VHS og Hi-8 videooptagere) og alt andet udstyr enten til EXT1 eller EXT2. For at vælge det tilsluttede udstyr Tryk på knappen µ for at vælge EXT1, EXT2/S-VHS2 (S-VHS signaler fra stikket EXT2) og AV/S-VHS for tilslutninger foran (alt efter modellen). De fleste apparater (dekoder, videooptager) udfører selv omskiftningen.

Tilslutninger på sidepanelet AV in AV 3 S-VIDEO Udfør tilslutningerne som vist på tegningen. Vælg AV/S-VHS med tasten µ. Hvis apparatet er i mono, skal lydsignalet sluttes til indgangen AUDIO L (eller AUDIO R). Lyden gengives automatisk i fjernsynets højre og venstre højttaler. Hovedtelefoner Når hovedtelefonerne er tilsluttet, er fjernsynets lyd afbrudt. Brug tasterne - ” + til at indstille lydstyrken. Hovedtelefonernes impedans skal ligge mellem 32 og 600 ohm. Forstærker Audio Out VGA

Brug et audiokabel for at tilslutte fjernsynet til et Hi-Fi-anlæg. Forbind lydudgangen Audio out på fjernsynet med “AUDIO IN” “L” og “R” på forstærkeren. Audio

DVI In Audio In fjernsynet. Bemærk: PIP(Picturer-In-Picture)-funktionen er kun mulig, hvis computeren er forbundet til DVI-bøsningen.Yderligere oplysninger om brug af fjernsynet som computerskærm finder du på side 9. Skærmens optimale opløsning opnås ved at konfigurere computeren til 1024 x 768, 60 Hz. Obs! Hvis du vælger en anden opløsning, virker PIP-funktionen muligvis ikke. I så fald vises en advarsel på skærmen. Herunder vises en liste med de forskellige tilgængelige skærmopløsninger for fjernsynet: 640 x 350, 70 Hz 720 x 400, 70 Hz 1024 x 768, 60 Hz 640 x 350, 85 Hz 720 x 400, 85 Hz 1024 x 768, 70 Hz 640 x 480, 60 Hz 800 x 600, 56 Hz 1024 x 768, 75 Hz 640 x 480, 67 Hz 800 x 600, 60 Hz 1024 x 768, 85 Hz 640 x 480, 72 Hz 800 x 600, 72 Hz 1152 x 864, 75 Hz 640 x 480, 75 Hz 800 x 600, 75 Hz 1280 x 960, 60 Hz 640 x 480, 85 Hz 800 x 600, 85 Hz 1280 x 1024, 60 Hz 832 x 624, 75 Hz 1280 x 1024, 75 Hz

Gode råd Dårligt billede Nærliggende bakker eller høje bygninger kan forårsage dobbelte billeder, ekko eller skygger. I så tilfælde prøv at indstille billedet manuelt (se pkt. 6 i afsnittet "Manuel indlæsning" på side 5) eller ændre den udvendige antennes retning. Stueantenner giver ikke altid optimale modtagerforhold. Drej antennen for at forbedre modtagerforholdene. Hvis det ikke hjælper, skal der bruges en udendørs antenne. Billedet mangler helt Har du sat antennestikket rigtigt i? Har du valgt det rigtige system? (side 5). Et dårligt forbundet antennestik eller en dårlig forbindelse til eksternt udstyr er ofte årsag til problemer med billede eller lyd (det sker, at stikkene går fra hinanden, når man flytter eller drejer fjernsynet). Kontrollér alle tilslutningerne. Lyden mangler helt Hvis visse programmer er helt uden lyd, men billedet vises, er det fordi, du ikke har valgt det rigtige tv-system. Gentag indstillingen System (side 5). Virker den forstærker, der er tilsluttet fjernsynet, ikke? Kontroller, at du ikke har byttet om på lydudgang og lydindgang. Funktionen PC eller PIP virker ikke? Kontroller, at computeren er indstillet til en kompatibel skærmopløsning (se side 11). Fjernsynet er indstillet til PC, og du kan ikke høre lyden fra radioen? Når PIP-funktionen er aktiv, er lyden indstillet til fjernsyn. Hvis fjernbetjeningen ikke virker Standby Fjernsynet reagerer ikke på fjernbetjeningen. Kontrollampen blinker ikke, når du bruger fjernbetjeningen? Udskift batteriet. Hvis fjernsynet ikke modtager noget signal i 15 minutter, slår det automatisk over på standby. Fjernsynet er udstyret med en energisparefunktion, så strømforbruget i standby-funktionen er meget lavt (mindre end 1 W). Rengøring af fjernsynet Tør skærmen og kassen af med en ren, blød og fnugfri klud. Brug ikke spritholdige rengøringsmidler eller opløsningsmidler. Stadig intet resultat? Tag netstikket ud af fjernsynet i 30 sekunder, og tilslut det derefter igen. Hvis dit fjernsyn er i uorden, forsøg aldrig at reparere det selv: Kontakt din forhandlers serviceafdeling. Ordforklaring RGB-signaler: Det er de tre videosignaler i rød, grøn og blå, der danner billedet. Brugen af disse signaler forbedrer billedkvaliteten. S-VHS signaler: Det drejer sig om 2 separate Y/C videosignaler fra indspilningsstandarderne S-VHS og Hi8. Luminans-signalerne Y (sort og hvid) og krominans-signalerne C (farve) registreres separat på båndet. Man opnår derved en bedre billedkvalitet end med sædvanlig video (VHS og 8 mm) hvor Y/C signalerne er blandet og kun danner et samlet videosignal. NICAM lyd: Det er et system, der giver mulighed for at transmittere lyden med digital kvalitet. System: Fjernsynsbilleder udsendes ikke på samme måde i alle lande. Der findes forskellige standarder: BG, DK, I, og L L’. System indstilling (s. 5) bruges til at vælge mellem disse forskellige standarder. Dette er ikke at forveksle med PAL eller SECAM farvekodning. Standarden Pal bruges i de fleste europæiske lande, og Secam bruges i Frankrig, Rusland og i de fleste afrikanske lande. USA og Japan anvender et andet system, kaldet NTSC. Indgangene EXT1 og EXT2 kan gengive indspilninger med NTSC farvekodning. 16/9: Betegner forholdet mellem skærmens længde og højde. Fjernsyn med bred skærm har forholdet 16/9, de traditionelle skærme har et forhold på 4/3.
