MANUALE UTENTE Venus S08 Caffitaly

C: Spia "Caffè fi Itro";

D: Spia "Multifunzione";

E: Tasto erogazione;

F: Coperchio serbatoio acqua;

G: Serbatoio acqua;

H: Cavo elettrico;

I: Interruftore generale;

J: Vano insertimento capsula;

K: Leva aperture / chiusura vano insertimento capsula;

L: Manopola;

M:Erogatore;

N: Cassetto capsule ESAuste;

O: Vasca raccogligocce;

English

A: "Espresso" indicator light;

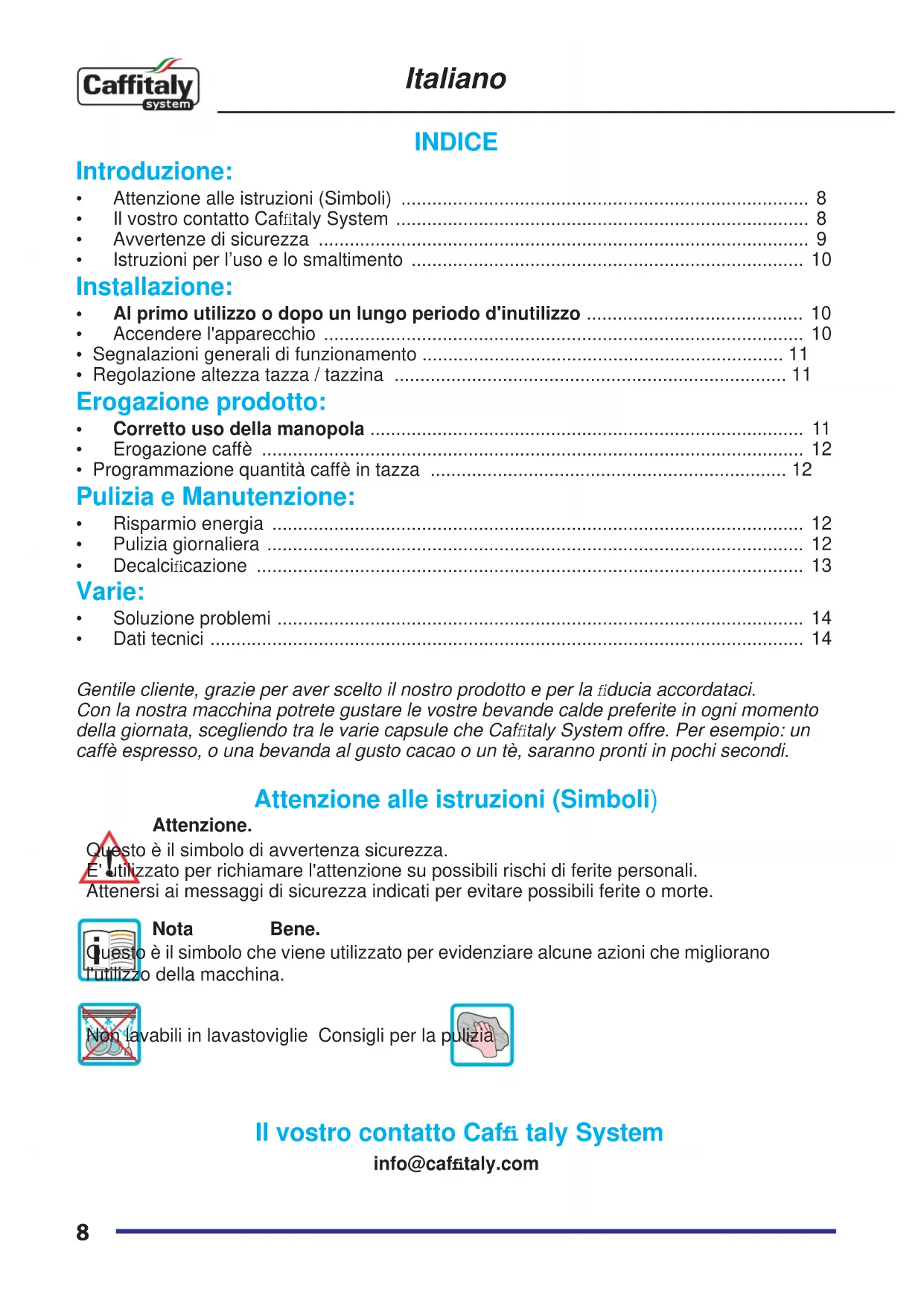

• Attenzione alle istruzioni (Simboli) 8
  Il vosto contatto Cafitaly System 8
• Avvertenze di sicurezza 9
  Istruzioni per l'uso e lo smaltimento 10

Installazione:

Al primo utilizzato o dopo un lungo periodo d'inutilizzo 10
Accendere l'apparecchio 10
- Segnalazioni generali di funzionamento 11
Regolazione altezza tazza / tazzina 11

Erogazione prodotto:

Corretto uso della manopola 11
Erogazione caffe 12
-Programmazione quantità caffe in tazza 12

Pulizia e Manutenzione:

Risparmio energia 12
Pulizia giornaliera 12
Decalcificazione 13

Varie:

• Soluzione problemi 14
  Dati tecnici 14

Gentile cliente, grazie per aver scelto il nostro prodotto e per la fiducia accordataci. Con la nostra macchina potrete gustare le vostre bevande calde preferite in agli momento della giornata, scegliendo tra le varie capsule che Caffitaly System offre. Per esempio: un caffe espresso, o una bevanda al gusto cacao o un te, saranno pronti in pochi secondi.

Attenzione alle istruzioni (Simboli)

Attenzione.

Questo è il symbolo di avvertenza sicurezza.

E'utilizzato per richiamare l'attenzione su possibili rischi di ferite personali.

Attenersi ai messaggi di sicurezza indicati per evitare possibili ferite o morte.

Nota

Bene.

Vabili in lavastoviglie Consigli per la p

Il vosto contatto Cafii taly System

[e-mail]

Avverenze di sicurezza

Leggere con ATTENZIONe le seguenti istruzioni! itereteosi' rischi di infortuni e danni all'apparecchio.

• Questo apparecchio è destinato ad essere utilizzato in applicazioni domestiche e similari come ad esempio: aree cucina per il personale di negoti, uffici e altri ambienti di lavoro; in alberghi, agriturismo, motel, Bed & Breakfast e altri ambienti di tipo residenziale.
  Utilizzare esclusivamente le apposite capsule specifiche per ilsystema Caffritaly System.
• Qualsiasi altro utilizzato non previsto da queste istruzioni cui siere cusa di danni alle persone e fa decadere la garanzia. Il costruttore non risponde per danni derivanti da un uso improprio dell'apparecchio.
• Dopo aver molto l'imballaggio, assicuratevi dell'integrità dell'apparecchio. In caso di presenza di dati, o al primo segnale di difettosità (rumori o odori insoliti), o per qualsiasi problema riscontrato all'interno dell'apparecchio, non utilizzato e rivolgersi ad un Centro Assistenza Autorizzato.
• Gli elementi dell'imballaggio (sacchetti in plastica, ecc.) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.
• Utilizzare l'apparecchio solo se il cavo di alimentazione è intatto. Per la sostituzione del cavo, se danneggiato, rivolgersi esclusivamente ad un Centro Assistenza Autorizzato. Pericolo di morte per scosse elettriche.
• Conservare ed utilizzato l'apparecchio solo in locali interni. Assicurarsi che gli elementi elettrici, spine e cavi siano asciutti. Mai immershere l'apparecchio. Proteggere l'apparecchio da schizzi o gocciolamenti. Elettricità e acqua insieme provocano pericolo di morte per scariche elettriche.
• Collegare l'apparecchio solo a prese di corrente a norma di legge. Assicurarsi che la tensione della rete elettrica corrisponda a quella indicata nella targhetta dati situata sul fondo dell'apparecchio.
• Il piano sul quale viene installata la macchina deve essere livellato, solido, fermo e resistente al calore; il piano d'appoggio non deve superare i 2^ d'inclinazione.
• Non consentire l'uso dell'apparecchio a persona (anche bambini) con ridotte capacità psico-fisico-sensoriali, o con esperienza e conoscenze insufficienti, a meno che non siano attendamente sorvegliate e struite da una persona responsable della loro incolumità. Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio!
  Non lasciare il cavo di alimentazione vicino a superfici calde, a spigoli o oggetti taglienti.
• Mai mettere le mani dentro il vano portacapsule. Pericolo di lesioni.
  Richiudere sempre la leva. Mai aprire la leva durante l'erogazione di un prodotto.
• Mai rimuovere parti della macchina, salvo delle indicate per la pulizia giornaliera.
  Non inseire alcun oggetto nelle aperture. Questo potrebbe causare scosse elettriche! Qualsiasi intervento non illustrato in queste istruzioni delve essere eseguito solo da un Centro Assistenza Autorizzato!
• Non staccare il cavo di alimentazione tirandolo, ma estrarlo impugnando la spina per evitare di danneggiarlo.
• Procedere con la decalcificazione ad intervalli regolari, come indicato delle istruzioni. In caso contrario l'apparecchio potrebbe danneggiarsi.
• Pulire scrupolosamente e regolarmente l'apparecchio. Il deposito che si create in caso di mancata pulizia, potrebbe essere dannoso per la salute. Scollegare l'apparecchio e lasciarlo raffreddare prima di procedere alla pulizia.
• Nel caso si preveda di non utilizzato l'apparecchio per lunghi periodi (vacanze, ecc.), scollegare la spina alla presa elettrica.

Istruzioni per l'uso e lo smaltimento

recchio è costruito con materiali di alta qualità che possono essere riutilizzati. ai. Smaltire l'apparechio in un apposto centro di raccolta.

Avvertenze per il corretto smaltimento del prodotto ai sensi della direttiva europea 2002/96/EC e del Decreto Legislativo n. 151 del 25 Luglio 2005. Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani. Può essere consegnato presso gli apposti centri di raccolta differenziata predispositi dalle amministrazioni comunali, oppure presso i rivenditori che forniscono quello servizio. Smaltire separamente un elettrodomestico consente di evitare possibili consequences negative per l'ambiente e per la salute derivanti da un suo smaltimento inadeguato, e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per rimarcare l'obbligo di smaltire separamente gli elettrodomestici, sul prodotto è riportato il marchio del contentatore barrato. Lo smaltimento abusivo del prodotto da parte dell'utente comaporta l'applicazione delle sanzioni amministrative previste alla normativa vigente. L'imballo è in materiale riciclabile. Rivolgersi alle autorità competenti per informazioni relative alla normativa locale.

Al primo utilizzato o dopo un lungo periodo d'inutilizzo

• Inserire il cassetto raccogli capsule nella vasca raccogli gobce e introdurli nella macchina (Fig.15).

• Inserire la spina del cavo di alimentazione in dotazione nell'apposita sede posta sotto l'apparecchio (Fg.16).

• Riempire il serbatoio con acqua fresca, non gasata (Fig.4).

• Assicurarsi che la leva sia chiusa (Fig.3).

• Inserire la spina nella presa di corrente e accendere l'apparecchio (Fig.13).

Assieme alle spiie A-B-C lampeggia in ROSSO anche la spia D.

• Posizionare un contentore capiente (almeno 250ml) sotto all'erogatore (Fig.9).

• Premere il tasto E. Attendere che la macchina termini il ciclo di caricamento del circuito idraulico.

NOTA BENE: nel caso in cui al termine del caricamento, la spia D continui a lampeggiare in ROSSO, ripetere le operazioni del punto precedente.

Le spié A-B-C-D lampeggiano contemporaneamente; la macchina é in fase di riscaldamento.
- Quando le spiè D e quella indicata alla manopola (A,B o C) si accendono in modo fisso, e la macchina emette 2 segnali sonori, effettuare il risciacquo, premendo il tasto E.
- Premere nuovamente il tasto E per effettuire un secondo risciacquo. Attendere che la macchina termini il ciclo di risciacquo.
- Al terme dell'operazione vuotare il cassetto capsule ESAuste dall'acqua (Fig.6).

Accendere l'apparecchio

• Riempire il serbatoio con acqua fresca, non gasata (Fig.4).
• Accendere l'apparecchio premendo l'interruttore generale (Fig.14).
  Le spie A-B-C-D lampeggiano contemporaneamente; la macchina è in fase di riscaldamento.
• Quando le spie D e quella indicata alla manopola (A,B o C) si accendono in modo fisso, e la macchina emette 2 segnali sonori, l'apparecchio è primo per l'utilizzo.

Segnalazioni generali di funzionamento

SEGNALE DECALCIFICAZIONE:

• Quando la spia D lampeggia in GIALLO anni 5 secondi, si consiglia di eseguire il ciclo di decalcificazione (Vedere Cap. Decalcificazione).

RISCALDAMENTO:

Le spié A-B-C-D lampeggiano contemporaneamente.

• Quando la spia D lampeggia in ROSSO, e la macchina emette 3 segnali sonori iniziali e successivement uno ad intermittenza, il serbatoio acqua è vuoto.
• Riempire il serbatoio acqua con acqua fresca, non gasata (Fig.4).
• Premere il tasto E. Attendere che la macchina termini il ciclo di caricamento del circuito idraulico.
• Quando le spie D e quella selezionata alla manopola (A,B o C) si accendono in modo fi sso, la macchina è pronta per l'utilizzo.

SE VIENE SOLLEVATA LA LEVA DURANTE L'EROGAZIONE:

• Se la leva viene sollevata durante l'erogazione di un prodotto (Fig.1), si può essere l'emissione di spruzzi di acqua calda. Pericolo di uszioni!
  La spia D lampeggia in ROSSO. L'erogazione viene interrotta immediatamente.
• Chiudere la leva (Fig.3).
• Premere il tasting e per resettare l'allarme.
• La macchina è di nuovo pronta per l'utilizzo.

Regolazione altezza tazza / tazzina.

• La macchina puo' essere regolata per consentire il corretto utilizzato delle tazze grandi o delle tazzine.
• Inizialmente la macchina è predisposita per l'utilizzo di tazze grande (Fig.7).
• Per un miglior risultato utilizzato le tazzine, si deve sollevare laVASCA raccogligocce, allungare la parte inferiore e bloccarla girandola in senso orario. (Fig.10)
  Ripositionare la vasca raccogligocce eutilizzare le tazzine (Fig.8).

Corretto uso della manopola.

Per l'erogazione di "Espresso" o "Caffè crema", prima di premere il pulsante E, ruotare la manopola e posizionarla in corrispondenza delle spie A o B (rispettivamente 1^ e 2^ da sinistra, illuminati in BIANCO). La spia selezionata si illumina e la macchina emette un segnale sonoro. Questa operazione è da effettuare ancche per l'erogazione di capsule di orzo, ginseng, cacao o latte.

Per l'utilizzo di "Caffè filtrò" o "Americano", prima di premere il pulsante E, ruotare la manopola e posizionarla in corrispondenza della spia C (3° da sinistra, illuminata in BLU). La spia blu si illumina e la macchina emette un segnale sonoro. Questa selezione è da effettuareanche per l'erogazione di capsule di te, camomilla o tisane.

Non selezionare la spia C per l'erogazione di espressiono o comunque per caffe di gusto intenso. In questa funzione la macchina è infatti regolata a bassa pressione ecio' riduce la crema, il gusto del caffe, e potrebbe causare l'interruzione dell'erogazione.

NOTA BENE: Nel circuito della macchina possono rimanere trace del prodotto appena erogato. Per salvaguardare al massimo il gusto della bevanda è consigliabile, quando si eroga latte, cioccolato o solubili, effettuare un breve risciacquo. Il risciacquo si esgue premendo il tasto E, perché aver inserto la capsula.

Si consiglia comunique di eseguire esta operazione almeno una volta alla settimana.

Erogazione caffe

• Sollevare la leva per aprire il vano inserimento capsula (Fig.1).
• Inserire la capsula spingendola all'interno con una leggera pressione (Fig.2).
• Chiudere completeness la leva (Fig.3).
• Mettere una tazza o tazzina sotto l'erogatore caffe (Fig.7 o 8).
• Ruotare la manopola in corrispondenza delle spi A o B, a seconda del caffe desiderato.
  La spia selezionata (A o B) si accende e la macchina emette un segnale sonoro.
  Premere brevamente il tasting E. La macchina emette un segnale sonoro.
  La spia selezionata (A o B) lampeggia,mente la spia D è accesa fissa. L'erogazione si ferma quando viene raggiunta la quantità programmata.
• Sollevare la leva per espellere la capsula checade nell'apposto cassetto (Fig.1).
• Chiudere la leva (Fig.3).

NOTA BENE: le quantità di caffe erogato si possono programmare secondo i gusti,uali e le dimensioni delle tazze o tazzine utilizzate.

programmare le quantità consultare il Cap. "Programmazione quantità caffe in tazza".

Programmazione quantità caffe in tazza

• Sollevare la leva per aprire il vano inserimento capsula (Fig.1).
• Inserire la capsula spingendola all'interno con una leggera pressione (Fig.2).
• Chiudere completeness la leva (Fig.3).
• Mettere una tazza o tazzina sotto l'erogatore (Fig.7 o 8).
• Ruotare la manopola in corrispondenza delle spie A o B, a seconda del caffe desiderato.
  La spia selezionata (A o B) si accende e la macchina emette un segnale sonoro.
  Premere e mantenere premuto il tasting E.
  La spia selezionata (A o B) lampeggia,mente la spia D è accesa fissa.
• Quando avete raggiunto la quantità di caffe desiderata, rilasciare il tasto; la macchina emette tre segnali sonori. Ora il tasto è programmato. La quantità di caffe erogata può essere programmata da un minimo di 20 a un massimo di 250 ml.
• Sollevare la leva per espellere la capsula checade nell'apposto cassetto (Fig.1).
• Chiudere la leva (Fig.3).

Risparmio energia

La macchina riduce automaticamente il consumo dopo 1 ora di inutilizzo. Le spie A-B-C-D lampeggiano lentamente e sequentialmente. Per ritornare alle normali condizioni d'uso premere il tasto E o aprire la leva. L'apparecchio inizia a riscaldare. Quando le spie D e quella selezionata alla manopola (A,B o C) si accendono in modo fi sso, la macchina è pronta per l'utilizzo.

Pulizia giornaliera

• Estrarre la vasca raccogli gobce e il cassetto capsule ESAuste (Fig.6).
• Sollevare il cassetto capule ESAuste (Fig.11); vuotarlo e risciacquarlo.
• Rimuovere la griglia (Fig.12). Vuotare la vasca raccogli gobce e risciacquarla con acqua.
• Rimuovere il serbatoio acqua (Fig.5); svuotarlo e risciacquarlo.

NOTA BENE: Nel circuito della macchina possono rimanere trace del prodotto.
appena erogato. Per salvaguardare al massimo il gusto della bevanda è consigliabile,
quando si eroga latte, cioccolato o solubili, effettuare un breve risciacquo. Il risciacquo
s esegue premendo il tasto E,enza aver insertito la capsula.
Si consiglia comunique di eseguire esta operazione almeno una volta alla
settimana.

Per pulire la superficie dell'apparecchio I componenti in plastica della utilizzare un panno morbido e un macchina, compreso il serbatoio detergente neutro. Non usare getti acqua, NON possono essere d'accua per la pulizia dell'apparecchio. lavati in lavastoviglie.

Decalcificazione

Segnale decalcificazione: quando la spia D lampeggia in GIALLO agli 5 secondi, si consiglia di eseguire il ciclo di decalcificazione, come di seguito illustrato.

Solo una volta terminato il ciclo di decalcificazione, la spia smetterà di lampeggiare in giallo.

La macchina è dotata di un avanzato programma che verifica quanta acqua viene per l'erogazione dei prodotti. Questa misurazione consente di dareindicazioni all'utilizzatore su quando la macchina necessita di un ciclo di decalcificazione.

Si raccomanda d'utilizzare il decalcificante Caffialy System, che è stato studiato per rispetto le caratteristiche tecniche della macchina, in pieno rispetto della sicurezza del consumatore. La soluzione decalcificante deve essere smaltita secondo quando previsto dal costruttore e/o delle norme vigenti nel Paese d'utilizzo.

Leggere ATTENZIONE le precauzioni d'uso presenti sulla confezione del decalcificante. Evitare il contatto con gli occhi, la pelle e le superfici della macchina. Durante la decalcificazione non spegnere la macchina e non sollevare la leva. Deve presente una persona durante l'operazione.

Non usare aceto: puo'danneggiare la Vostra macchina!

• Spagnere la macchina premendo l'interruttore generale (Fig.14).

• Svuotare erisciacquare il cassetto capsule ESAuste e la vasca raccogli gocce (Fig.6).

• Estrarre e svuotare il serbatoio dell'acqua (Fig.5).

Miscelare il contento di un flacone di decalcificante Caffitaly System con circa 750 cc. di acqua (1 litre in totale) e versare nel serbatoio.

• Assicurarsi che la leva sia abbassata (Fig.3), e che non sia presente una capsula all'interno del vano inserimento capsula

• Rimuovere la vasca raccogli gocce (Fig.17).

• Posizionare un contentatore (almeno 500ml ) sotto l'erogatore (Fig.18).

• Ruotare la manopola completeness a sinistra (in senso anti orario).

• Premere il tasting e contemporaneamente accendere la macchina premendo l'interruttore generale.

La macchina emette 2 segnali sonori e la spia D è accesa fissa in BIANCO.

Premere il tasto E per iniziare il ciclo di decalcificazione.

La macchina eroga la soluzione decalcificante ad intervalli (5 erogazioni intervallate da una pausa di 4 minuti, per una durata di 25 minuti circa). Durante esta fase, in cui il tasto E e la manopola non devono essere toccati, la spia D lampeggia rispettovamente in GIALLO e ROSSO in modo alternato.

Se il contentitore si riempe, provvedere a svuotarlo.

• Quando la prima fase è terminata, la macchina emette un segnale sonoro e la spia D si accesa fi ssa in BIANCO. Il serbatoio acqua è vuoto.

• Sciacquare con cura il serbatoio acqua e riempirlo nuovamente con acqua fresca (Fig.4).

• Svuotare e risciacquare il cassetto capsule ESAuste, la vasca raccogli gocce e il contentatore utilizzato, e riposizionarli al loroippo.

• Premere il tasto E per iniziare il ciclo di risciacquo.

La macchina eroga l'acqua di risciacquo (circa 500 ml). Durante esta fase la spia D lampeggia ispettivamente in GIALLO e ROSSO in modo alternato.

• Quando il ciclo di risciacquo è terminato, la macchina emette un segnale sonoro e le spie A-B-C-D lampeggiano contemporaneamente; la macchina è in fase di riscaldamento.

• Quando le spie A e D si accendono in modo fisso, e la macchina emette due segnali sonori, l'apparecchio è primo per l'utilizzo.

• Svuotare e sciacquare con cura il serbatoio acqua e riempirlo nuovamente con acqua fresca, non gasata (Fig.4).

• Svuotare risciacquare il cassetto capsule ESAuste e la vasca raccogli gocce (Fig.6).

Soluzione problemi

PROBLEM A	POSSIBLE	CAUSA	SOLUZIONE
Non esce caffe. La spia D lampeggia in ROSSO.	Il serbatoio acqua è vuoto.		Riempire il serbatoio con acqua fresca. Premere il tasto E per ricaricare il circuito. Quando le spie sono accese in modo fi sso, l'apparecchio è pronto per l'utilizzo.
Il caffe non è suffi cente-mente caldo.	- Tazze / Tazzine fredded. - Macchina con calcare.	- Preriscaldare la tazza. - Decalcifi care.
La leva non puo' essere abbassata.	- Il cassetto capsule ESAuste è pieno. - Capsula bloccata all'interno della macchina.	- Svuotare il cassetto capsule ESAuste. - Rimuovere la capsula bloccata.
La spia D è accesa in ROSSO fi sso.	Problemi di riscaldamento.	Spegnere e riaccendere la macchina. Se il problema persistsiste, portare la macchina a un Centro Assistenza Autorizzato.
Premendo il tasto E per erogare caffe, la macchina sembra partire ma si arresta alla sua erogare caffe o erogandone solo una piccola quantità.	Errata programmazione delle quantità.	Riprogrammare la quantità per il tasto. Vedere cap. "Programmazione quantità caffe in tazze".
Il caffe è erogato molto lentamente e con una qualità molto scarsa.	E' stata selezionata la spia C con una capsula di espresso.	Selezionare le spie A o B.

Dati tecnici

~	Consultare la targhetta dati presente sul fondo della macchina.
P	Max. 15 bar
	< 70dB A
kg	Circa 4 kg
	1 litro
	temperatura ambiente: 10°C ÷ 40°C
	162 mm 283 mm 370 mm

I materiali e gli oggetti destinati al contatto con prodotti alimentari sono conformi alle prescrizioni del regolamento Europeo 1935/2004.
