DW60M6040FW - Lavastoviglie SAMSUNG - Manuale utente e istruzioni gratuiti

Caratteristiche	Dettagli
Tipo di prodotto	Lavastoviglie
Capacità	14 coperti
Classe energetica	A++
Livello di rumore	44 dB
Programmi di lavaggio	6 programmi, inclusi Eco, Intensivo, Normale, Rapido, Prelavaggio, Auto
Funzionalità speciali	Avvio ritardato, Sistema di filtraggio, Sicurezza bambini
Dimensioni (L x P x A)	60 x 60 x 85 cm
Peso	45 kg
Consumo d'acqua	9,5 L per ciclo
Manutenzione	Pulizia regolare dei filtri, uso di sale rigenerante e detergente
Sicurezza	Protezione contro le perdite, blocco di sicurezza per bambini
Garanzia	2 anni

Domande frequenti - DW60M6040FW SAMSUNG

Perché la mia lavastoviglie SAMSUNG DW60M6040FW non si accende?

Verifica che la lavastoviglie sia correttamente collegata a una presa elettrica funzionante. Assicurati inoltre che la porta sia ben chiusa, poiché la lavastoviglie non si avvia se la porta è aperta.

La lavastoviglie non avvia il ciclo di lavaggio, cosa fare?

Controlla che il selettore del programma sia impostato sul ciclo desiderato. Assicurati anche che il contenitore del detersivo sia pieno e che il filtro non sia ostruito.

Perché la mia lavastoviglie lascia residui sulle stoviglie?

Ciò può essere dovuto a un carico errato, a un filtro sporco o alla mancanza di detersivo. Assicurati di caricare le stoviglie secondo le istruzioni, di pulire regolarmente il filtro e di controllare il livello del detersivo.

La lavastoviglie fa rumore durante il funzionamento, è normale?

Un certo rumore è normale durante il funzionamento, ma se senti rumori anomali, verifica che le stoviglie siano caricate correttamente e che nulla ostacoli il motore o i bracci spruzzatori.

Come posso risolvere un problema di acqua stagnante sul fondo della lavastoviglie?

Controlla il filtro e gli scarichi per assicurarti che non siano ostruiti. Se l'acqua è ancora stagnante, potrebbe esserci un problema con la pompa di scarico.

Cosa fare se la lavastoviglie mostra un codice di errore?

Consulta il manuale d'uso per interpretare il codice di errore. La maggior parte dei codici indica un problema specifico che puoi risolvere seguendo le raccomandazioni del manuale.

Perché c'è un odore sgradevole nella lavastoviglie?

Gli odori possono provenire da residui di cibo o acqua stagnante. Pulisci il filtro, l'interno della lavastoviglie e avvia un ciclo di pulizia con un prodotto adatto.

La lavastoviglie non riscalda l'acqua, cosa fare?

Verifica che l'impostazione della temperatura sia corretta e che l'alimentazione dell'acqua calda funzioni. Se il problema persiste, potrebbe esserci un problema con l'elemento riscaldante.

Come si pulisce il filtro della lavastoviglie?

Rimuovi il filtro seguendo le istruzioni del manuale, sciacqualo con acqua calda per rimuovere i residui e rimontalo una volta pulito.

Posso usare prodotti per la pulizia non specificamente progettati per lavastoviglie?

Si consiglia di utilizzare prodotti di lavaggio specificamente progettati per lavastoviglie per evitare di danneggiare l'apparecchio e garantire una pulizia efficace.

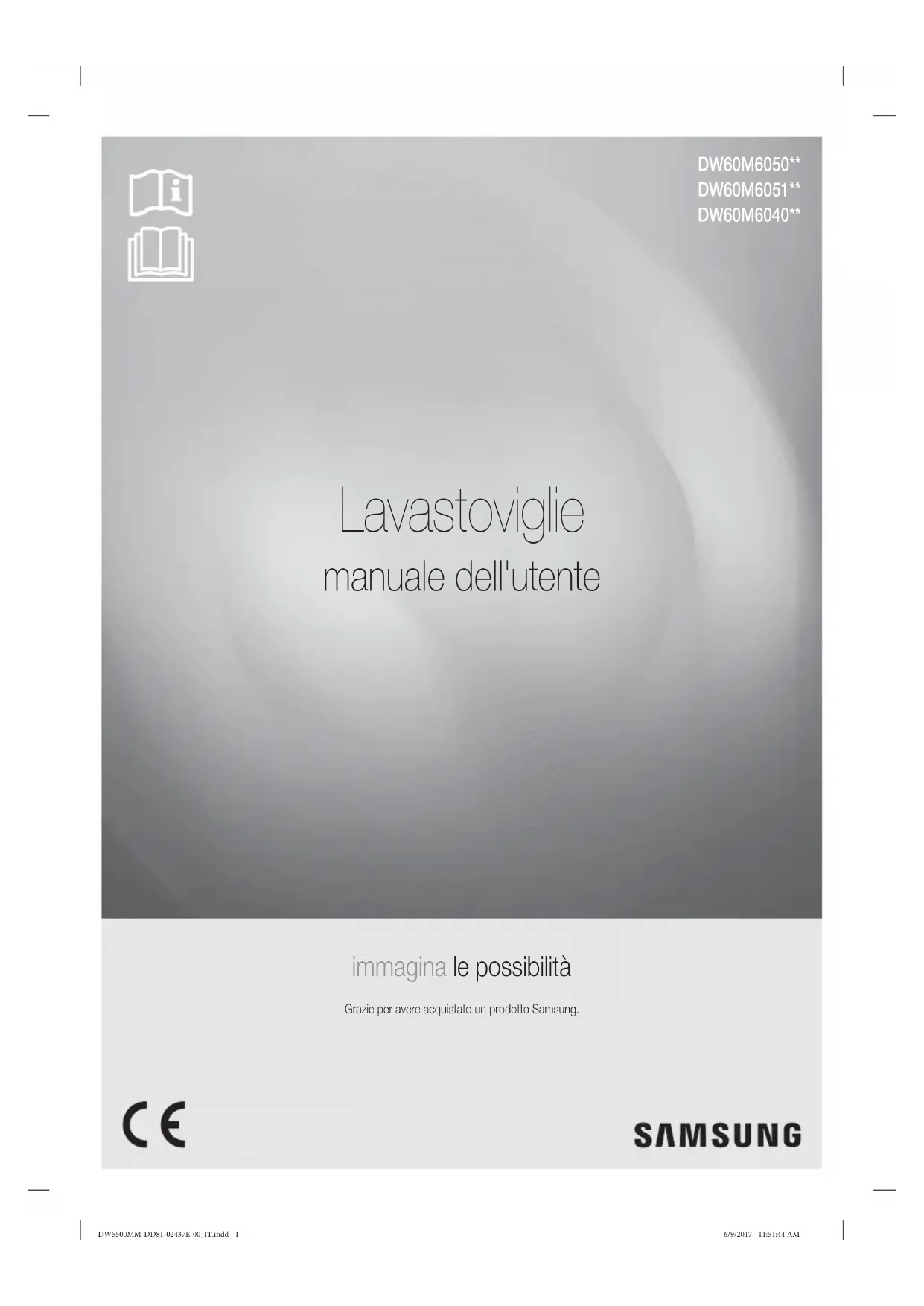

MANUALE UTENTE DW60M6040FW SAMSUNG

Lavastoviglie manuale dell'utente

immagina le possibilità

Grazie per avere acquistato un prodotto Samsung.

CE

SAMSUNG

Istruzioni di sicurezza

Congratulazioni per l'acquisto della tua nuova lavastoviglie Samsung. Questo manuale contiene importanti informazioni riguardanti l'installazione, l'uso e la manutenzione del tuo nuovo apparecchio. Ti consigliamo di leggere le informazioni qui fornite per conoscere i vantaggi offerti dalle funzioni della tua nuova lavastoviglie.

ISTRUZIONI DI SICUREZZA - COSA SAPERE.

Leggi attentamente questo manuale per apprendere l'uso sicuro ed efficiente delle varie funzioni e caratteristiche offerte da questa lavastoviglie, e tieni il manuale in un luogo sicuro vicino all'apparecchio per poterlo consultare ognivalvolta se ne presenti la necessità. Questo apparecchio deve essere utilizzato solo per lo scopo per il quale è stato progettato, come qui descritto.

Le avvertenze e le importanti istruzioni di sicurezza riportate in questo manuale non coprono tutte le possibili condizioni e situazioni che possono verificarsi. E' responsabilità dell'utente utilizzare l'apparecchio con buonsenso, prestando la massima attenzione e cura in fase di installazione, manutenzione e funzionamento.

Poiché le istruzioni operative qui descritte coprono i vari modelli disponibili, le caratteristiche della lavastoviglie acquistata possono differire leggermente da quelle descritte in questo manuale e non tutti i simboli di avvertenza possono essere applicabili. In caso di domande o dubbi, rivolgiti al Centro assistenza di zona o visita il sito www.samsung.com per trovare le informazioni necessarie.

SIMBOLI DI SICUREZZA E PRECAUZIONI IMPORTANTI

Simboli di sicurezza importanti

	Pericoli o pratiche non sicure che possono causare lesioni personali gravi e/o danni materiali.
	Pericoli o pratiche non sicure che possono causare lesioni personali e/o danni materiali.
	Per evitare rischi di incendio, esplosione, scariche elettriche o lesioni personali durante l'uso della lavastoviglie, seguire queste fondamentali precauzioni:
	NON tentare di.
	NON disassemblare.
	NON toccare.
	Seguire le istruzioni fornite.
	Estrarre la spina dalla presa di corrente.
	Verificare il collegamento a massa dell'apparecchio per evitare scariche elettriche.
	Rivolgersi ad un Centro di assistenza autorizzato per ottenere assistenza.
	Nota

La simbologia di avvertenza ha lo scopo di prevenire eventuali lesioni personali.

Seguire le istruzioni scrupolosamente.

Conservare queste istruzioni in un luogo sicuro e accertarsi che eventuali nuovi utenti familiarizzino con il loro contenuto.

In caso di cessione dell'apparecchio, consegnare le informazioni al nuovo acquirente.

Per evitare rischi di incendio, scariche elettriche o lesioni personali durante l'uso dell'apparecchio, seguire queste importanti precauzioni:

2_ Informazioni sulla sicurezza

1. Questo prodotto non deve essere utilizzato da bambini e adulti che abbiano ridotte capacità fi siche, sensoriali o mentali o siano prive di esperienza o conoscenza, a meno che siano state fornite loro istruzioni per l'uso da parte di una persona responsabile della loro sicurezza o che sovrintenda all'uso dell'apparecchio.
2. Per l'uso in Europa: Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone che abbiano ridotte capacità fi siche, sensoriali o mentali o siano prive di esperienza o conoscenza, sotto la supervisione di una persona responsabile o nel caso in cui siano state fornite loro istruzioni per un uso sicuro dell'apparecchio e dei pericoli che esso comporta. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere svolti da bambini senza la supervisione di un adulto.
3. Controllare che i bambini non giochino con questo apparecchio.
4. Se il cavo di alimentazione è danneggiato, richiederne la sostituzione al costruttore, a un tecnico dell'assistenza o a personale qualifi cato.
5. Utilizzare il nuovo set di tubi in dotazione all'apparecchio senza riutilizzare i tubi vecchi.
6. Verifi care che tappeti o altri oggetti non ostruiscano le aperture di ventilazione dell'apparecchio se queste sono poste alla base del prodotto.
7. Per l'uso in Europa: Senza una costante supervisione da parte di un adulto, i bambini di età inferiore ai 3 anni devono essere tenuti lontani dall'apparecchio.

Istruzioni di sicurezza

1. ATTENZIONE: Per evitare i rischi connessi a un ripristino involontario del fusibile termico, non alimentare l'apparecchio attraverso un commutatore esterno, come ad esempio un timer, né collegarlo a un circuito regolarmente attivato/disattivato dalla utility.

2. Quest o apparecchio è destinato a un uso domestico o applicazioni similari, ad esempio:

3. aree adibite a cucina per il personale di negozi, uffici e altri ambienti lavorativi;

4. aziende agricole
5. uso da parte del cliente in hotel, motel e altri ambienti residenziali;

6. bed and breakfast.

7. Lo sportello non deve essere lasciato aperto in quanto potrebbe rappresentare un pericolo.

8. AVVERTENZA: Coltelli e altri utensili taglienti devono essere posizionati nel cestello con le punte rivolte verso il basso o in posizione orizzontale.

ISTRUZIONI PER L'USO DELLA LAVASTOVIGLIE

Questa lavastoviglie non è progettata per un uso commerciale. E' intesa per un uso domestico o in ambienti simili lavorativi e residenziali, quali:

• Negozi
• Uffici e showroom
  e dai residenti di:
• Ostelli e guest house.

L'apparecchio deve essere usato come elettrodomestico per la pulizia di piatti e stoviglie, così come specificato nel manuale dell'utente.

Qualsiasi altro uso non è supportato dal costruttore e potrebbe risultare pericoloso.

Il produttore non può essere ritenuto responsabile per danni derivanti da un uso o un funzionamento improprio o scorretto dell'apparecchio.

Non utilizzare solventi nella lavastoviglie. Pericolo di esplosione.

Non inalare o ingerire il detersivo per lavastoviglie. I detersivi per lavastoviglie contengono sostanze irritanti o corrosive e, se ingeriti, possono causare ustioni a naso, bocca e gola; possono inoltre bloccare la respirazione. Consultare immediatamente un medico in caso di ingestione o inalazione del detersivo.

Non lasciare lo sportello aperto se non strettamente necessario poiché può rappresentare un ostacolo sul quale inciampare.

Non appoggiarsi o sedersi sullo sportello aperto. In caso contrario la lavastoviglie potrebbe inclinarsi e danneggiarsi, e provocare lesioni personali.

Usare solo detersivo e brillantante formulati per lavastoviglie per uso domestico. Non usare detersivo liquido.

Non usare detersivi fortemente acidi

Non rabboccare il serbatoio del brillantante con detersivo liquido o in polvere. La mancata osservanza di questa precauzione potrebbe danneggiare gravemente il serbatoio.

Un accidentale riempimento del serbatoio del sale con detersivo liquido o in polvere potrebbe danneggiare l'addolcitore. Verificare di disporre del tipo corretto di sale per lavastoviglie prima di riempire il serbatoio del sale.

Usare solo sale per lavastoviglie dal momento che altri tipi di sale possono contenere additivi insolubili che possono danneggiare il funzionamento dell'addolcitore.

In un apparecchio dotato di cestello per le posate (incluso a seconda del modello), il processo di lavaggio e asciugatura delle posate è più efficace se queste vengono collocate nel cestello in modo ottimale, con i manici rivolti verso il basso. Tuttavia, per evitare il rischio di lesioni, è possibile collocare coltelli e forchette con i manici rivolti verso l'alto.

Il vasellame e gli elementi in plastica non resistenti all'acqua bollente, quali ad esempio contenitori o posate in plastica, non possono essere lavati in lavastoviglie. Le elevate temperature sviluppate all'interno della lavastoviglie possono provocarne la deformazione o lo scioglimento.

Nei modelli dotati della funzione Avvio ritardato, verificare che il dispenser sia asciutto prima di aggiungere il detersivo. Se necessario, asciugarlo. Se viene versato in un dispenser umido, il detersivo può raggrumarsi e non essere quindi sparso uniformemente.

Coltelli e altri utensili appuntiti devono essere posizionati nel cestello con le punte rivolte verso il basso o in posizione orizzontale.

Informazioni sulla sicurezza

Istruzioni di sicurezza

PROTEZIONE DEI BAMBINI

Questo apparecchio non è un giocattolo! Per evitare il rischio di lesioni, tenere i bambini lontano dall'apparecchio e non permettere loro di giocare vicino o all'interno dell'apparecchio o di azionarne i comandi. I bambini non sono in grado di comprenderne i potenziali pericoli. Pertanto devono essere controllati ogniqualvolta si lavora in cucina.

Un bambino che gioca con la lavastoviglie potrebbe rimanervi chiuso dentro.

Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone che abbiano ridotte capacità fisiche, sensoriali o mentali o prive di esperienza o conoscenza, sotto la supervisione di una persona responsabile o nel caso in cui siano state fornite loro istruzioni per un uso sicuro dell'apparecchio e dei pericoli che esso comporta. Non consentire ai bambini di giocare con l'apparecchio.

La pulizia e la manutenzione dell'apparecchio non devono essere svolti da bambini senza la supervisione di un adulto.

I bambini più grandi possono utilizzare l'apparecchio solo se sono state fornite loro chiare istruzioni per l'uso e siano in grado di utilizzarlo in sicurezza, riconoscendo i potenziali rischi di un uso inappropriato.

TENERE I BAMBINI LONTANI DAI DETERSIVI! I detersivi per lavastoviglie contengono sostanze irritanti o corrosive e, se ingeriti, possono causare ustioni a naso, bocca e gola; possono inoltre bloccare la respirazione.

Tenere i bambini lontano dalla lavastoviglie quando lo sportello dell'apparecchio è aperto. All'interno potrebbero esservi residui di detersivo.

Consultare immediatamente un medico se un bambino inala o ingerisce del detersivo.

ISTRUZIONI PER L'INSTALLAZIONE DELLA LAVASTOVIGLIE

Prima di impostare l'apparecchio, controllare che non vi sia alcun danno visibile. Non utilizzare mai un apparecchio danneggiato. Un apparecchio danneggiato potrebbe rappresentare un pericolo.

La lavastoviglie deve essere collegata a una presa di corrente dotata di apposito interruttore. La presa elettrica deve essere facilmente raggiungibile dopo l'installazione della lavastoviglie in modo che sia possibile scollegare l'apparecchio rapidamente e in qualsiasi momento. (Vedere la sezione "Parti e funzioni" a pagina 11).

Dietro la lavastoviglie non devono essere presenti prese elettriche. Se il retro della lavastoviglie preme contro una presa elettrica, questa potrebbe surriscaldarsi con il conseguente rischio di incendio.

La lavastoviglie non deve essere installata sotto un piano cottura. Le elevate temperature talvolta generate da un piano cottura potrebbero danneggiare la lavastoviglie. Per la stessa ragione, non installarla vicina a fiamme libere o altri apparecchi che possono irradiare calore, quali caloriferi ecc..

Collegare la lavastoviglie alla corrente elettrica solo una volta completata l'installazione e la regolazione dello sportello.

Prima di collegare l'apparecchio, verificare che i dati elettrici riportati sulla targhetta (tensione e carico collegato) corrispondano alla corrente erogata. In caso di dubbi, consultare un elettricista qualificato.

La sicurezza elettrica di questo apparecchio può essere garantita solo quando vi sia continuità tra l'apparecchio e il sistema di messa a terra. E' della massima importanza che i requisiti base di sicurezza siano presenti e regolarmente testati e in caso di dubbi sullo stato dell'impianto elettrico domestico questo deve essere controllato da un elettricista qualificato. Il costruttore non potrà essere ritenuto responsabile per eventuali conseguenze derivanti da un sistema di messa a terra inappropriato (per es. scariche elettriche).

Non collegare l'apparecchio alla presa di corrente mediante una multipresa o una prolunga. Queste infatti non garantiscono la sicurezza dell'apparecchio (per es. pericolo di surriscaldamento).

Questo apparecchio può essere installato in postazioni mobili, ad esempio su una nave, solo se è stata eseguita da un tecnico qualificato una valutazione dei rischi associata a questo tipo di installazione.

L'alloggiamento in plastica del connettore alla presa dell'acqua contiene un componente elettrico. Non immergere l'alloggiamento nell'acqua.

Nel tubo del sistema Aqua-Stop sono presenti fili elettrici. Non tagliare mai il tubo di carico dell'acqua, anche se troppo lungo.

L'installazione, la manutenzione ed eventuali riparazioni devono essere eseguite solo da personale qualificato e competente in stretta osservanza delle normative locali e nazionali. Le riparazioni eseguite da personale non qualificato possono rappresentare un pericolo. Il costruttore non potrà essere ritenuto responsabile del lavoro eseguito da personale non autorizzato.

Il sistema impermeabile integrato offre protezione contro i danni provocati dall'acqua, a patto che siano rispettate le seguenti condizioni:

• La lavastoviglie sia correttamente installata e collegata.
• Sia stata eseguita una corretta manutenzione e siano state sostituite le parti usurate laddove necessario.
• Il rubinetto sia stato chiuso in caso di inutilizzo dell'apparecchio per un lungo periodo di tempo (per es. durante le vacanze).
• Il sistema impermeabile entra in funzione anche se l'apparecchio è spento. Tuttavia, l'apparecchio deve essere collegato alla corrente elettrica.

Un apparecchio danneggiato può rappresentare un pericolo. Se la lavastoviglie si danneggia, scollegarla dalla corrente elettrica e rivolgersi al rivenditore o al centro di assistenza.

Riparazioni non autorizzate possono causare pericoli imprevedibili per l'utente, per i quali il costruttore non potrà essere ritenuto responsabile. Le riparazioni devono essere eseguite solo da un tecnico dell'assistenza qualificato.

I componenti difettosi devono essere sostituiti solo con ricambi originali. La sicurezza dell'apparecchio può essere garantita solo utilizzando ricambi originali.

Scollegare sempre la lavastoviglie dalla corrente elettrica per eseguirne la manutenzione (disattivare l'interruttore della presa a parete ed estrarre le spina).

Se il cavo di collegamento è danneggiato, sostituirlo con uno idoneo disponibile presso il costruttore. Per ragioni di sicurezza, il cavo può essere sostituito solo da un centro assistenza autorizzato o da un tecnico qualificato.

Istruzioni di sicurezza

In luoghi soggetti a infestazioni da scarafaggi o altri insetti, prestare particolare attenzione a mantenere la lavastoviglie e l'ambiente circostante sempre puliti. Eventuali danni provocati da scarafaggi o altri insetti non sono coperti da garanzia.

In caso di guasto o ai fini della pulizia, l'apparecchio risulta totalmente isolato dalla corrente elettrica quando:

• l'interruttore della presa a parete è disattivato e la spina è estratta, oppure
• l'interruttore generale è disattivato, oppure
• il fusibile principale è disattivato, oppure
• Il fusibile a vite è stato rimosso (in paesi dove tale operazione è prevista).

Non modificare l'apparecchio, salvo previa autorizzazione del costruttore.

Non aprire mai il telaio/l'alloggiamento dell'apparecchio.

Manomettere i collegamenti elettrici o i componenti e le parti meccaniche è molto pericoloso e può causare malfunzionamenti o scariche elettriche.

Durante il periodo di garanzia dell'apparecchio, le riparazioni devono essere effettuate solo da un tecnico dell'assistenza autorizzato dal costruttore. In caso contrario la garanzia sarà invalidata.

Durante l'installazione del prodotto, verificare che vi sia spazio sufficiente sopra, ai lati e sul retro dell'apparecchio per garantire una corretta ventilazione.

Se lo spazio tra l'apparecchio e il lavello è insufficiente, quest'ultimo potrebbe subire danni o potrebbe presentarsi un problema di muffa.

Verificare che il livello di durezza dell'acqua impostato sulla lavastoviglie sia idoneo a quello della propria zona.

(Vedere la sezione "Modalità Addolcitore (impostazione del livello di durezza dell'acqua)" a pagina 19).

8_ Informazioni sulla sicurezza

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali.

Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m² è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Per ulteriori informazioni sull'impegno ambientale di Samsung e sugli obblighi normativi specifici dei singoli prodotti es. REACH, WEEE, Batterie visitare le pagine relative alla sostenibilità sul sito Sasmung.com.

Sommario

PARTI E FUNZIONI

11

11 Funzioni della lavastoviglie

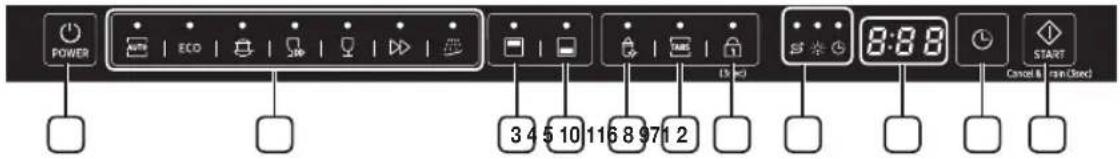

14 Pannello di controllo

17 Visualizzazioni

USO DEL DETERSIVO E DELL'ADDOLCITORE

19

19 Modalità Addolcitore (impostazione del livello di durezza dell'acqua)

20 Carico del sale nell'addolcitore

21 Uso del detersivo

23 Uso dell'opzione Pastiglie

CARICO DELLE STOVIGLIE NEI CESTELLI

24

24 Caricamento del cestello superiore

26 Caricamento del cestello inferiore

26 Rastrelliere pieghevoli del cestello inferiore

27 Cestello per posate

29 Lavaggio in lavastoviglie di posate/piatti

PROGRAMMI DI LAVAGGIO

30

30 Accensione dell'apparecchio

30 Cambio dei programmi

31 Al termine del ciclo di lavaggio

31 Tabella dei cicli di lavaggio

PULIZIA E MANUTENZIONE

33

33 Pulizia dei filtri

34 Pulizia dei bracci irrigatori

34 Pulizia dello sportello

34 Manutenzione della lavastoviglie

34 Protezione contro il congelamento

35 Come aver cura della lavastoviglie.

IMPOSTAZIONE DELLA LAVASTOVIGLIE

36

36 Carico e scarico dell'acqua

38 Collegamento del tubo di scarico

38 Posizionamento dell'apparecchio

38 Avviamento della lavastoviglie

INSTALLAZIONE DELLA LAVASTOVIGLIE

39

39 Lavastoviglie Sottopiano, Semi incasso, Incasso

RISOLUZIONE DEI PROBLEMI

45

45 Prima di chiamare il centro di assistenza

48 Codici di errore

APPENDICE

49

49 Specifiche

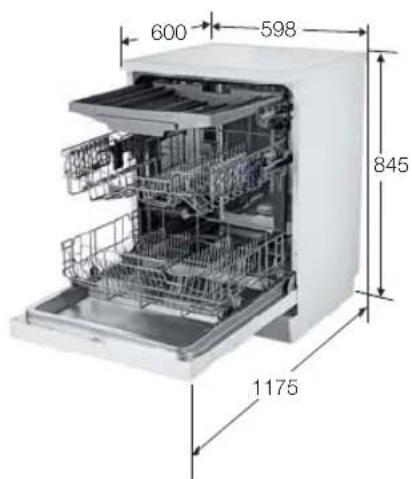

50 Dimensioni del prodotto

10_Sommario

Parti e funzioni

FUNZIONI DELLA LAVASTOVIGLIE

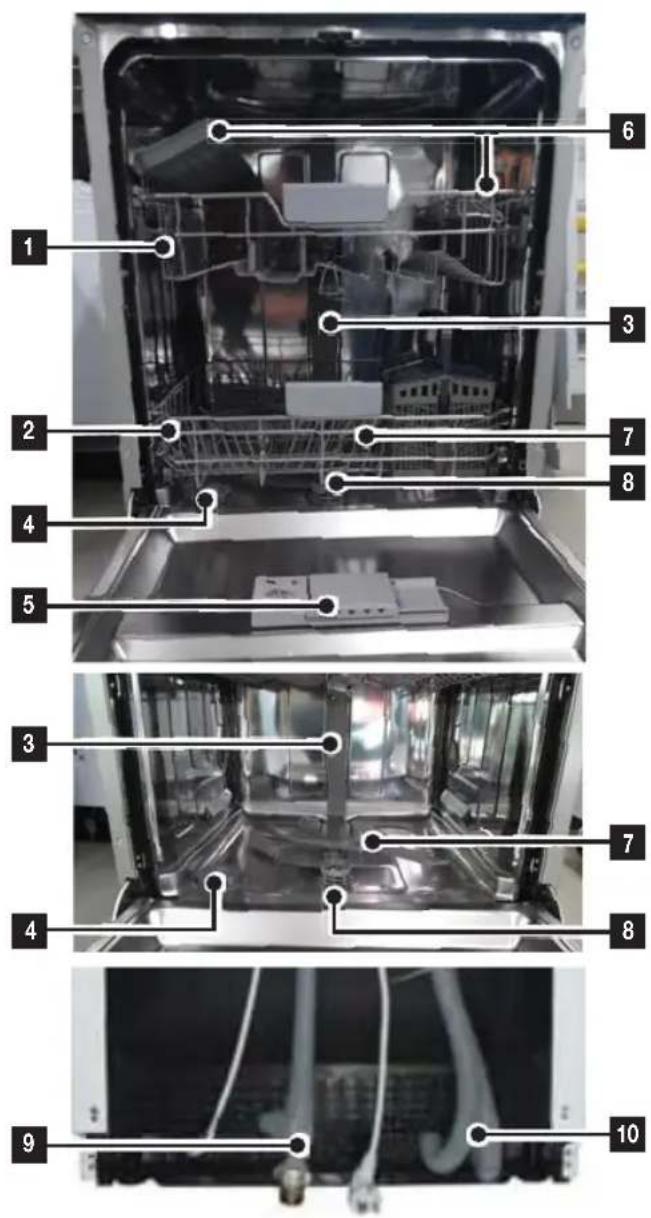

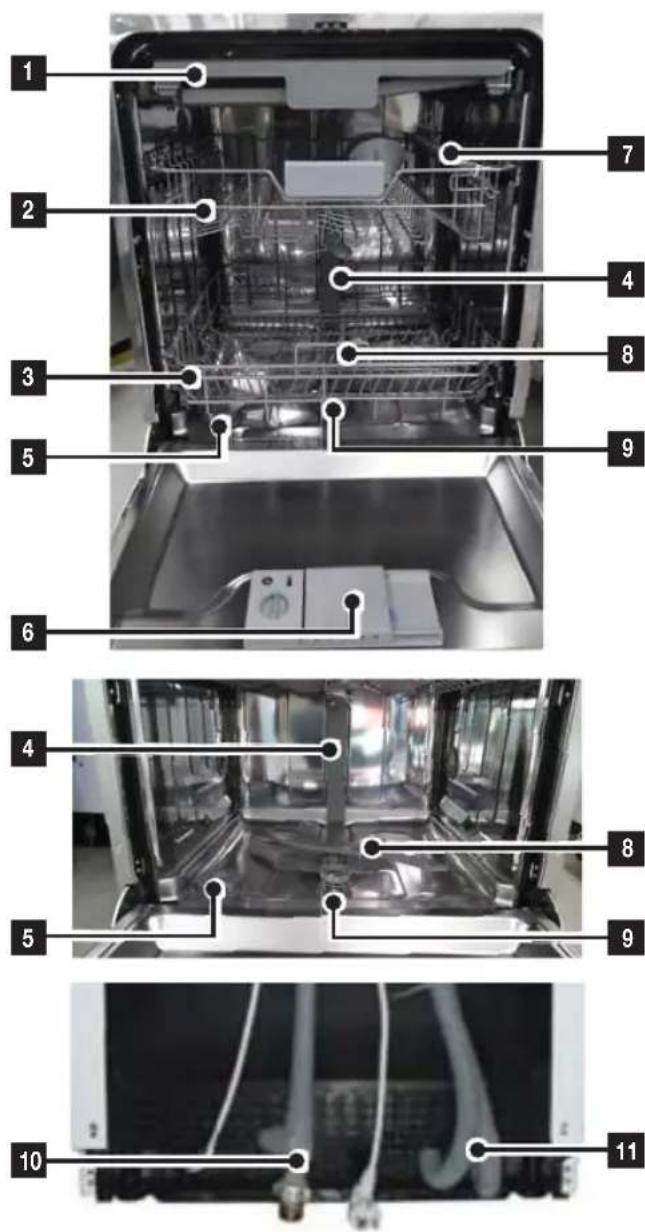

Vista anteriore e posteriore (DW60M6050**)

1 2 3 5 6 4 5 7 8 9 8 9 10 11

Accessori - Manuale dell'utente, imbuto per sale, cestello posate.

1	8° cestello
2	Cestello superiore
3	Cestello inferiore
4	Tubo degli ugelli
5	Serbatoio del sale
6	Dispenser
7	Ripiano per tazze
8	Bracci di irrigazione
9	Gruppo filtro
10	Tubo interno
11	Tubo di scarico

Parti e funzioni

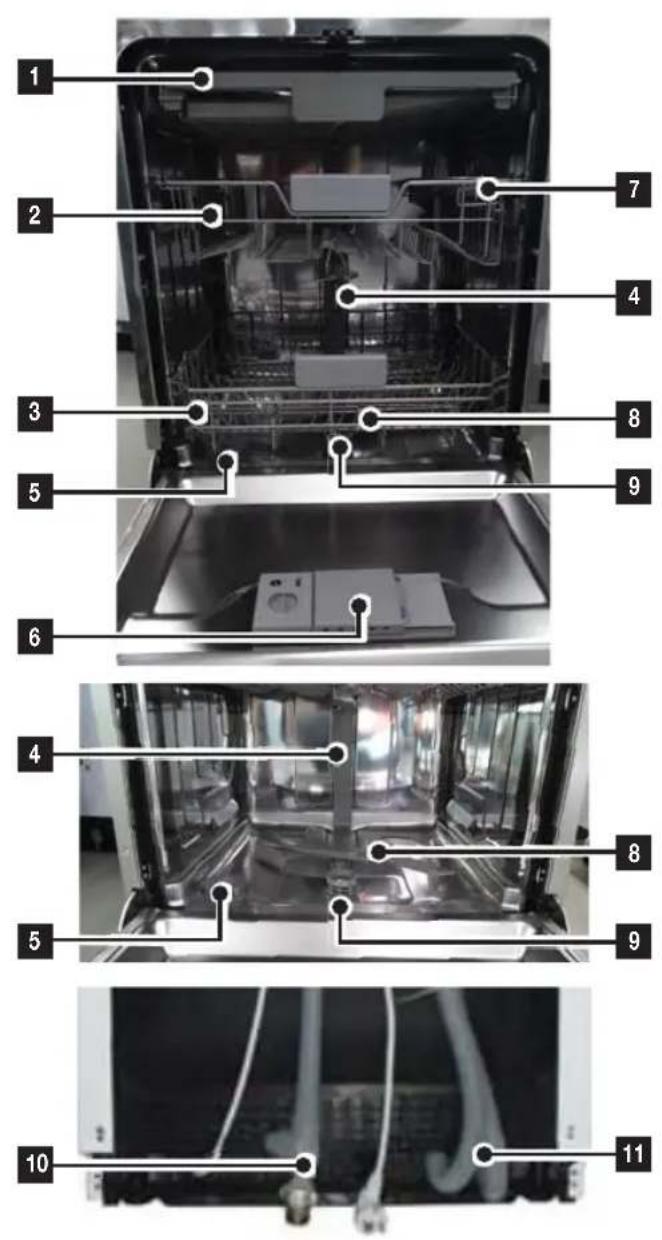

Vista anteriore e posteriore (DW60M6051**)

Accessori - Manuale dell'utente, imbuto per sale, cestello posate.

1	3' cestello
2	Cestello superiore
3	Cestello inferiore
4	Tubo degli ugelli
5	Serbatoio del sale
6	Dispenser
7	Ripiano per tazze
8	Bracci di irrigazione
9	Gruppo filtro
10	Tubo interno
11	Tubo di scarico

Accessori - Manuale dell'utente, imbuto per sale, cestello posate.

1	Destello superiore
2	Destello inferiore
3	Tubo degli ugelli
4	Serbatoio del sale
5	Dispenser
6	Ripiano per tazze
7	Bracci di irrigazione
8	Gruppo filtro
9	Tubo interno
10	Tubo di scarico

Parti e funzioni

PANNELLO DI CONTROLLO

DW60M6050F*/DW60M6051F*/DW60M6040F*

DW60M6050U*/DW60M6051U*/DW60M6040U*

1 Power (Accensione)	Premere questo tasto per accendere la lavastoviglie: il display si illumina.
2 Programma Premere questo tasto per selezionare il programma di lavaggio desiderato.
3 Mezzo carico	Per lavare una piccole quantità di stoviglie, usare solo il cestello superiore o inferiore al fine di risparmiare energia.Premere il tasto Mezzo carico per selezionare il cestello superiore o inferiore.
4 Blocco controlli	Questa opzione permette di bloccare i tasti del pannello di controllo in modo che i bambini non possano azionare accidentalmente la lavastoviglie premendo uno dei tasti del pannello.Per bloccare o sbloccare i tasti del pannello di controllo, tenere premuti i tastiBlocco controlliper tre (3) secondi.
5 Finestra display Spia di funzionamento, avvio ritardato, codici di errore, ecc.
6 Start (Avvio)	Per avviare un programma, premere il tastoStart (Avvio) prima di chiudere lo sportello.*Reset: Per annullare un programma in corso e scaricare la lavastoviglie, tenere premuto iltasto Start (Avvio) per tre (3) secondi.Una volta reimpostata la lavastoviglie, selezionare un'opzione e tenere premuto il tastoStart (Avvio) per riavviare la lavastoviglie.
7 Avvio ritardato	Premere questo tasto per impostare le ore di ritardo per l'avvio del lavaggio. E' possibile impostare un ritardo di avvio massimo di24 ore. Ogni pressione di questo tasto ritarda l'avvio del lavaggio di un'ora.
8 Igiene	Premere il tastoIgieneper ottenere il massimo igiene nella lavastoviglie. Durante il risciacquo finale, l'acqua viene riscaldata fino a 67°C e mantenuta a questa temperatura per diversi minuti. Questa funzione è disponibile per tutti i programmi escluso Rapido e Prelavaggio.
9 Pastiglie	Per selezionare l'opzione Pastiglie, che non necessita di sale né di brillantante ma di una pastiglia Pastiglie. Questa opzione può essere selezionata solo con i programmi Intensivo, Auto o ECO.

14 Parti e funzioni

• A sportello aperto, solo il tasto Power (Accensione) è operativo.
- Prima di avviare un programma, è possibile selezionare le opzioni (Pastiglie, Avvio ritardato e/o Mezzo carico).

IMPORTANTE: Per ottenere prestazioni ottimali dalla vostra lavastoviglie, leggere le istruzioni operative prima di utilizzarla per la prima volta.

DW60M6050BB

POWER ECO 3 4 5 10 11 6 8 9 7 1 2 15:00 8:8:8 START Cancel & Scan Used

DW60M6040BB

POWER AUTO ECD Start Timer 8:88 START Cancel & Clear Used

1 Power (Accensione)	Premere questo tasto per accendere la lavastoviglie: il display si illumina.
2 Programma Premere questo tasto per selezionare il programma di lavaggio desiderato.
3 Superiore	SelezionandoSuperiore, verrà attivato solo l'ugello del cestello superiore.L'ugello del cestello inferiore rimarrà disattivo.Usare questa funzione per effettuare il lavaggio di un piccolo carico o per lavare solo i bicchieri riposti nel cestello superiore.SelezionandoSuperiore, riporre i piatti, i bicchieri ecc. solo nel cestello superiore.La lavastoviglie non laverà il contenuto del cestello inferiore.SelezionandoSuperiorest si riduce sia il tempo di lavaggio sia la quantità di energia elettrica impiegata.
4 Inferiore	SelezionandoInferiore, verrà attivato solo l'ugello del cestello inferiore. L'ugello del cestello superiore rimarrà disattivo.Usare questa funzione per effettuare il lavaggio di un piccolo carico o per lavare solo i bicchieri riposti nel cestello inferiore.SelezionandoInferiore, riporre i piatti, i bicchieri ecc. solo nel cestello inferiore.La lavastoviglie non laverà il contenuto del cestello superiore.SelezionandoInferiorest si riduce sia il tempo di lavaggio sia la quantità di energia elettrica impiegata.
5 Igiene	Premere il tastoIgieneper ottenere il massimo igiene nella lavastoviglie. Durante il risciacquo finale, l'acqua viene riscaldata fino a 67°C e mantenuta a questa temperatura per diversi minuti. Questa funzione è disponibile per tutti i programmi escluso Rapido e Prelavaggio.
6 Pastiglie	Per selezionare l'opzionePastiglie, che non necessita di sale né di brillantante ma di una pastigliaPastiglie.Questa opzione può essere usata con tutti i programmi tranne Auto, Rapido e Prelavaggio.
7 Blocco controlli	Questa opzione permette di bloccare i tasti del pannello di controllo in modo che i bambini non possano azionare accidentalmente la lavastoviglie premendo uno dei tasti del pannello.Per bloccare o sbloccare i tasti del pannello di controllo, tenere premuti i tastiBlocco controlliper tre (3) secondi.

Parti e funzioni

[SYDD]	Se la spia Aggiungi brillantante o Aggiungi sale si accende, significa che è necessario rabboccare il brillantante o il sale. Spia Avvio ritardatoSe la spia “Avvio ritardato” si accende, significa che è stata selezionata l'opzione “Avvio ritardato”.[XS42] Spia Aggiungi brillantanteSe la spia “Aggiungi brillantante” si accende, significa che il livello del brillantante è basso ed è necessario provvedere al rabbocco. Spia Aggiungi saleSe la spia “Aggiungi sale” si accende, significa che la lavastoviglie ha poco sale ed è necessario provvedere al rabbocco.
9 Display Visualizza il tempo rimanente, il codice di errore o il tempo del ritardo.
10 Avvio ritardato	Premere questo tasto per impostare le ore di ritardo per l'avvio del lavaggio. E' possibile impostare un ritardo di avvio massimo di 24 ore. Ogni pressione di questo tasto ritarda l'avvio del lavaggio di un'ora.
11 Start (Avvio)	Per avviare un programma, premere il tasto Start (Avvio) prima di chiudere lo sportello.*Reset: Per annullare un programma in corso e scaricare la lavastoviglie, tenere premuto il tasto Start (Avvio) per tre (3) secondi.Una volta reimpostata la lavastoviglie, selezionare un'opzione e tenere premuto il tasto Start (Avvio) per riavviare la lavastoviglie.

È possibile selezionare le opzioni (Pastiglie, Mezzo carico, Ritardo, Igiene) prima di avviare un programma.

Per impedire che il touchpad perda sensibilità, seguire queste istruzioni:

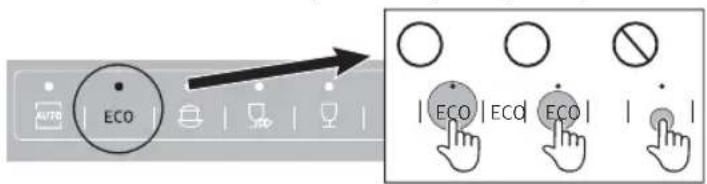

• Toccare il centro di ogni tasto con un dito. Non premere.
• Pulire la superficie di contatto regolarmente con un panno morbido inumidito.
• Prestare attenzione a non toccare più di un tasto per volta, tranne quando indicato.

AUTO ECO ECO ECO ECO ECO

16_ Parti e funzioni

VISUALIZZAZIONI

DW60M6050F*/DW60M6051F*/DW60M6040F*

DW60M6050U*/DW60M6051U*/DW60M6040U*

1	Icone programmi	Premere il tastoProgrammaper selezionare ogni programma.
	Intensivo Pentole e padelle molto sporche
	Auto	Oggetti di uso quotidiano da poco a molto sporchi, rilevamento automatico del livello di sporco
ECO	ECO Oggetti di uso quotidiano con sporco normale, ridotto consumo energetico e di acqua.
	Express Oggetti di uso quotidiano con un ciclo di lavaggio breve.
	Rapido	Stoviglie poco sporche e programma di lavaggio molto breve.(DW60M6050/DW60M6051)
	Delicato Stoviglie delicate poco sporche.
	Prelavaggio	Risciacquo con acqua fredda per la rimozione dello sporco prima dell'esecuzione di un altro programma.
2	Display Visualizza il tempo rimanente, il codice di errore o il tempo del ritardo.
3	Spie di rabbocco	Se le spie Aggiungi brillantante o Aggiungi sale si accendono, ciò indica che è necessario procedere al rabbocco del brillantante o del sale.
	Spia Aggiungi brillantante	Se le spie Aggiungi brillantante o Aggiungi sale si accendono, ciò indica che è necessario procedere al rabbocco del brillantante o del sale. Per riempire il serbatoio del brillantante, vedere “Quando riempire il dispenser del brillantante” a pagina 22.
	Spia Aggiungi sale	Se la spia Aggiungi sale si accende, ciò indica che la lavastoviglie ha un livello di sale basso e deve essere rabboccato.Per riempire il serbatoio del sale, vedere “Carico del sale nell'addolcitore” a pagina 20.

Parti e funzioni

1	Icone programmi	Premere il tasto Programma per selezionare ogni programma.
AUTO	Auto	Oggetti di uso quotidiano da poco a molto sporchi, rilevamento automatico del livello di sporco
ECO	ECO Oggetti di uso quotidiano con sporco normale, ridotto consumo energetico e di acqua
	Intensivo Pentole e padelle molto sporche
	Rapido	Stoviglie poco sporche e programma di lavaggio molto breve.(DW60M6050/DW60M6051)
	Delicato Stoviglie delicate poco sporche.
	Express Oggetti di uso quotidiano con un ciclo di lavaggio breve.
	Prelavaggio	Risciacquo con acqua fredda per la rimozione dello sporco prima dell'esecuzione di un altro programma.
	2 Spie di rabbocco	Se le spie Aggiungi brillantante o Aggiungi sale si accendono, ciò indica che è necessario procedere al rabbocco del brillantante o del sale.
	Spia Aggiungi sale	Se la spia Aggiungi sale si accende, ciò indica che la lavastoviglie ha un livello di sale basso e deve essere rabboccato.Per riempire il serbatoio del sale, vedere "Carico del sale nell'addolcitore" a pagina 20.
	Spia Aggiungi brillantante	Se le spie Aggiungi brillantante o Aggiungi sale si accendono, ciò indica che è necessario procedere al rabbocco del brillantante o del sale. Per riempire il serbatoio del sale, vedere "Riempimento del serbatoio del brillantante" a pagina 22.
	Spia Avvio ritardato	Se la spia Avvio ritardato si accende, ciò indica che è stata selezionata l'opzione Avvio ritardato.
	3 Display Visualizza il tempo rimanente, il codice di errore o il tempo del ritardo.

Uso del detersivo e dell'addolcitore

MODALITÀ ADDOLCITORE (IMPOSTAZIONE DEL LIVELLO DI DUREZZA DELL'ACQUA)

La lavastoviglie è dotata di un sistema di regolazione del consumo di sale in base alla durezza dell'acqua utilizzata. Ciò serve ad ottimizzare il livello di consumo del sale. Per impostare il consumo di sale, procedere come segue:

1. Accendere l'apparecchio;
2. Premere il tasto Prelavaggio o Programma per oltre 5 secondi per avviare l'addolcitore dell'acqua 60 secondi dopo l'accensione dell'apparecchio;
3. Premere il tasto Prelavaggio o Programma per selezionare il set corretto in base alle condizioni locali; le impostazioni varieranno in questa sequenza: H1 → H2 → H3 → H4 → H5 → H6; Si consiglia di modificare le impostazioni seguendo quanto indicato nella tabella che segue.

* Impostazioni di fabbrica: H3 (EN 50242)

1. Attendere 5 secondi per terminare l'impostazione.

DUREZZA ACQUA				Posizione selettore	Consumo sale(grammi/ciclo)
° dH ° fH °	Clark mmol/l
0-5 0-9 0-6 0-0,94 H1			0
6-11	10-20	7-14	1,0-2,0	H2	9
12-17	21-30	15-21	2,1-3,0	H3	12
18-22	31-40	22-28	3,1-4,0	H4	20
23-34	41-60	29-42	4,1-6,0	H5	30
35-55	61-98	43-69	6,1-9,8	H6	60

1 dH (grado tedesco) = 0,178 mmol/l
1 Clark (grado inglese) = 0,143 mmol/l
1 fH (grado francese) = 0,1 mmol/l

Contattare l'autorità per la gestione idrica locale per le informazioni sulla durezza dell'acqua nella propria zona.

ADDOLCITORE D'ACQUA

La durezza dell'acqua varia da luogo a luogo. Se l'acqua utilizzata nella lavastoviglie è dura, piatti e posate possono presentare residui di calcare. L'apparecchio è dotato di uno speciale addolcitore che elimina calcare e minerali dall'acqua.

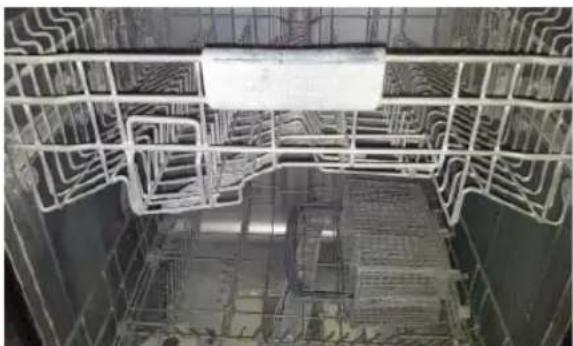

[Depositi sulle posate]

Uso del detersivo e dell'addolcitore

Uso del detersivo e dell'addolcitore

CARICO DEL SALE NELL'ADDOLCITORE

Usare sempre il sale apposito per lavastoviglie.

Il serbatoio del sale è situato sotto il cestello inferiore e deve essere rabboccato come segue:

ATTENZIONE

• Usare solo sale specifico per lavastoviglie! Tutti gli altri tipi di sale non specifici per lavastoviglie, in particolare il sale da tavola, possono danneggiare l'addolcitore. I danni causati alla lavastoviglie dall'uso di un tipo di sale non idoneo non sono coperti da garanzia e il costruttore non potrà essere ritenuto responsabile di tali danni.
• Rabboccare il sale appena prima di iniziare un programma di lavaggio completo. Ciò impedisce che residui di sale o di acqua salata permangano sul fondo della lavastoviglie per un lungo periodo di tempo, una eventualità che potrebbe causare corrosione.

• Dopo il primo ciclo di lavaggio la luce sul pannello di controllo si spegne.

• Rimuovere il cestello inferiore, quindi svitare e rimuovere il tappo del serbatoio del sale.

Aperto

1. Riempiendo il serbatoio per la prima volta, riempirlo per 2/3 del suo volume con acqua (circa 1 litro).

2. Introdurre l'imbuto (in dotazione) nell'apertura e versare circa 1,5 kg di sale. È normale che una piccola quantità d'acqua fuoriesca dal serbatoio.

1. Avvitare con cura il tappo.

1. Solitamente, la spia di rabbocco sale si spegne dopo il riempimento del serbatoio.

- Il serbatoio del sale deve essere rabboccato all'accensione della spia sul pannello. Sebbene il serbatoio del sale sia stato sufficientemente rabboccato, la spia potrebbe non spegnersi fino a quando il sale non si sia completamente sciolto. Anche se la spia di rabbocco sale sul pannello di controllo non si accende, è possibile calcolare il momento in cui è necessario eseguire il rabbocco del sale nell'addolcitore tenendo il conto dei cicli di lavaggio eseguiti.

- Se è stato versato sale all'interno della lavastoviglie, eseguire un programma di prelavaggio per eliminare l'eccedenza versata.

20_Uso del detersivo e dell'addolcitore

USO DEL DETERSIVO

Tutti i programmi di lavaggio della lavastoviglie richiedono l'inserimento di detersivo nell'apposita vaschetta.

Aggiungere la quantità di detersivo idonea al programma selezionato per garantire prestazioni ottimali.

ATTENZIONE: Usare solo detersivo per lavastoviglie. Il normale detersivo produce una quantità di schiuma eccessiva che potrebbe ridurre l'efficacia della lavastoviglie o provocarne il malfunzionamento.

AVVERTENZA: Non ingerire il detersivo per lavastoviglie. Non inalare i fumi. Il detersivo per lavastoviglie contiene sostanze chimiche irritanti e caustiche che possono compromettere la capacità respiratoria dell'uomo. In caso di ingestione di detersivo per lavastoviglie o di inalazione dei fumi, rivolgersi immediatamente a un medico per ricevere assistenza.

AVVERTENZA: Tenere il detersivo per lavastoviglie lontano dalla portata dei bambini.

Riempimento del dispenser del detersivo

1. Aprire il dispenser del detersivo agendo sul tasto di sgancio del coperchio.

Il coperchio è sempre aperto al termine di un programma di lavaggio.

1. Aggiungere nell'apposito scomparto la quantità di detersivo consigliata.

2. Chiudere il coperchio facendolo scorrere verso sinistra e premerlo verso il basso.

Non esiste un tasto specifico per l'uso di detersivo in pastiglie.

1. Per ottenere migliori risultati di lavaggio, specie in presenza di stoviglie molto sporche, aggiungere una piccola quantità di detersivo sullo sportello (circa 8 gr). Ciò servirà durante la fase di prelavaggio.

Uso del detersivo e dell'addolcitore

USO DEL BRILLANTANTE

Quando la spia Aggiungi brillantante si accende sul pannello di controllo, riempire il serbatoio di brillantante. La lavastoviglie è stata progettata per utilizzare solo brillantante liquido. L'uso di un brillantante in polvere provocherà l'otturazione del serbatoio e il malfunzionamento della lavastoviglie. Il brillantante migliora le prestazioni di asciugatura della lavastoviglie.

ATTENZIONE: Non introdurre normale detersivo nel serbatoio del brillantante.

1. Aprire il tappo del serbatoio del brillantante ruotandolo in senso antiorario.

L'aggiunta di brillantante al detersivo in pastiglie migliora le prestazioni di asciugatura.

1. Riempire il serbatoio con brillantante idoneo.

Usare l'occhiello per controllare il riempimento del serbatoio.

ATTENZIONE: Non riempire il serbatoio oltre il livello massimo indicato. Il brillantante in eccesso potrebbe fuoriuscire durante il lavaggio.

1. Ruotare l'indicatore del brillantante su un numero da 1 a 6. A numero maggiore corrisponde una quantità superiore di brillantante usato dalla lavastoviglie. Se risulta diffi cile ruotare la manopola di regolazione, utilizzare una moneta.

2. Chiudere il tappo del serbatoio del brillantante ruotandolo in senso orario.

USO DELL'OPZIONE PASTIGLIE

La lavastoviglie è dotata della funzione Pastiglie che non necessita di sale né brillantante ma di una pastiglia 3 In1. Questa opzione può essere selezionata solo con i programmi Intensivo o Eco.

L'impostazione Pastiglie è dedicata solo all'uso delle pastiglie Pastiglie. Se si usano pastiglie Pastiglie senza attivare questa funzione, le prestazioni della lavastoviglie non saranno ottimali.

1. Inserire la pastiglia Pastiglie nel contenitore quindi attivare l'opzione Pastiglie.
2. Chiudere il coperchio premendolo fi no ad avvertire uno scatto.

Se si usano detersivi compatti combinati Pastiglie, verificare che il coperchio si chiuda correttamente.

ATTENZIONE: Tenere tutti i detersivi in un luogo sicuro fuori dalla portata dei bambini. Aggiungere sempre il detersivo nel dispenser poco prima di avviare la lavastoviglie.

Carico delle stoviglie nei cestelli

Per ottenere le migliori prestazioni di lavaggio seguire queste precauzioni per caricare i cestelli. Le funzioni e l'aspetto dei cestelli e del contenitore per le posate possono variare a seconda del modello.

Prestare attenzione prima e dopo aver caricato i cestelli della lavastoviglie

Eliminare eventuali grandi quantità di cibo residuo. Non è necessario sciacquare i piatti in acqua corrente. Inserire le stoviglie nei cestelli nel seguente ordine:

1. Tazze, bicchieri, pentole e padelle devono essere inseriti a testa in giù.
2. Le stoviglie curve o concave devono essere inclinate in modo che l'acqua possa defluire.
3. Impilarli in modo sicuro per non farli cadere.
4. Non devono impedire il movimento rotatorio dei bracci durante il ciclo di lavaggio.
   Gli oggetti molti piccoli non possono essere lavati in lavastoviglie poiché potrebbero cadere dai cestelli.

Estrazione dei piatti

Per impedire il gocciolamento di acqua dal cestello superiore a quello inferiore, vuotare prima il cestello inferiore, quindi quello superiore.

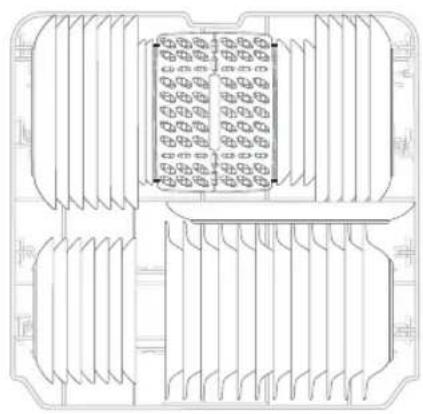

CARICAMENTO DEL CESTELLO SUPERIORE

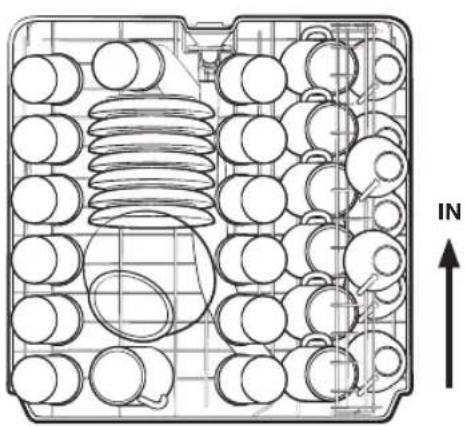

Il cestello superiore è progettato per trattenere oggetti più delicati e leggeri, quali bicchieri, tazzine e tazze, così come piatti, piccole scodelle e padelle piane (se non eccessivamente sporche).

Inserire i piatti e le stoviglie in modo che non possano spostarsi per effetto del getto d'acqua. Inserire sempre bicchieri, tazze e scodelle a testa in giù.

DW60M6040
(Servizio da 13)

Carico delle stoviglie nei cestelli

Regolazione del cestello superiore

L'altezza del cestello superiore può essere regolata per avere più spazio per gli utensili più grandi sia nel cestello superiore sia in quello inferiore.

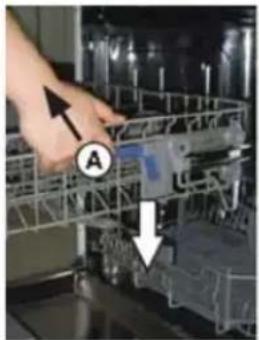

1. Per abbassare il cestello superiore, premere le leve "A" situate a sinistra e a destra del cestello superiore e premere leggermente e contemporaneamente il cestello superiore verso il basso.
2. Per sollevare il cestello superiore, tirare il cestello verso l'alto senza azionare le leve.

ATTENZIONE: Si consiglia di regolare l'altezza del cestello superiore prima di caricare i piatti in lavastoviglie. Se si regola il cestello dopo avere caricato i piatti, questi si potrebbero danneggiare.

A posizione inferiore A posizione superiore

Carico delle stoviglie nei cestelli

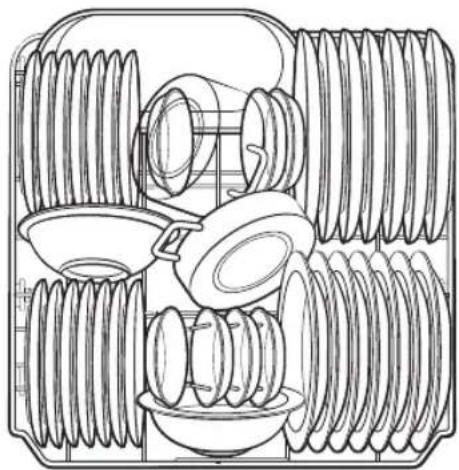

CARICAMENTO DEL CESTELLO INFERIORE

Si consiglia di posizionare le stoviglie grandi che sono più difficili da pulire nel cestello inferiore: pentole, padelle, coperchi, piatti da portata e insalatiere come mostrato nella figura di destra.

E' preferibile posizionare i platti da portata e i coperchi sul lato del cestello per evitare il blocco del braccio superiore. Pentole, recipienti da portata ecc. devono essere sempre posizionati a testa in giù.

Le pentole profonde devono essere inclinate in modo da permettere il deflusso dell'acqua.

Il cestello inferiore è dotato di separatori richiudibili in modo da alloggiare più comodamente pentole e padelle.

DW60M6040
(Servizio da 13)

Stoviglie lunghe, posateria da portata, posate per insalata e grandi coltelli devono essere posizionati sul ripiano in modo da non ostruire la rotazione del braccio di irrigazione.

RASTRELLIERE PIEGHEVOLI DEL CESTELLO INFERIORE

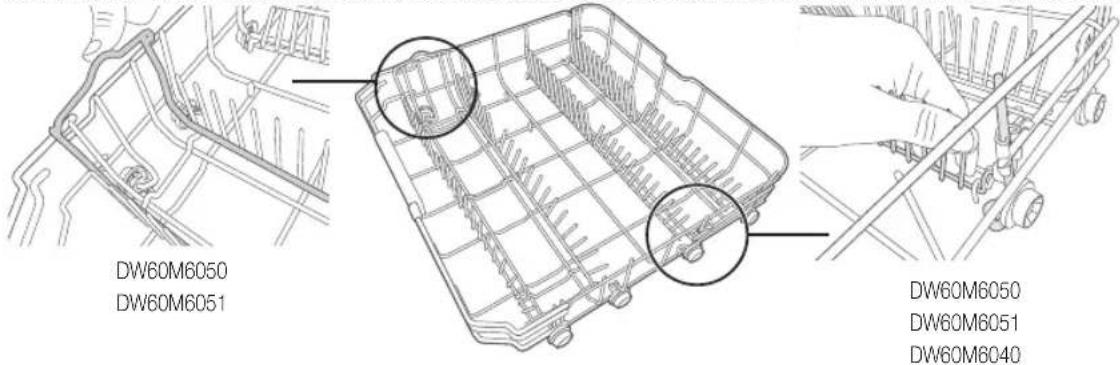

Per un migliore impilamento di pentole e padelle, le rastrelliere possono essere piegate e/o estratte come mostrato nella figura a destra.

Carico delle stoviglie nei cestelli

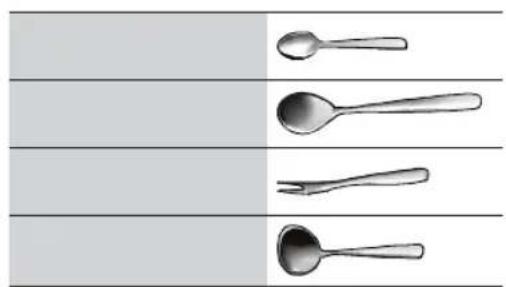

CESTELLO PER POSATE

Le posate devono essere inserite nell'apposito cestello con il manico rivolto verso il basso: I cucchiai devono essere inseriti uno alla volta negli appositi alloggiamenti, mentre le posate lunghe devono essere inserite in orizzontale nella parte anteriore del cestello superiore.

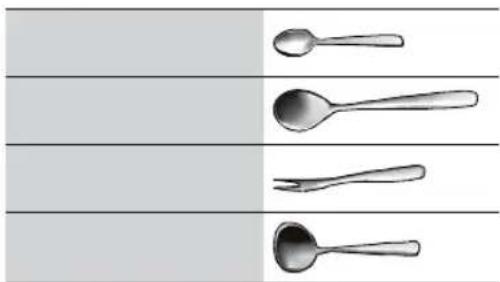

1 Cucchiai 5 Cucchiaini da dessert 2 Forchette 6 Cucchiai da portata 3 Coltelli 7 Forchette da portata 4 Cucchiaini 8 Mestoli

• Non lasciare che le posate fuoriescano dal fondo.
- Inserire sempre gli oggetti appuntiti con la punta rivolta verso il basso!

Carico delle stoviglie nei cestelli

DW60M6040**

1 Cucchiai 5 Cucchiaini da dessert 2 Forchette 6 Cucchiai da portata 3 Coltelli 7 Forchette da portata 4 Cucchiaini 8 Mestoli

• Non lasciare che le posate fuoriescano dal fondo.
- Inserire sempre gli oggetti taglienti con la punta rivolta verso il basso!

28_Carico delle stoviglie nei cestelli

LAVAGGIO IN LAVASTOVIGLIE DI POSATE/PIATTI

Non idonei Parzialmente idonei
Stoviglie in plastica che non resistono al calore. Posate meno recenti con parti incollate insieme che non resistono alle alte temperature. Posate o piatti incollati. Articoli in peltro o rame Cristalli con piombo. Articoli in acciaio soggetti alla ruggine. Piatti in legno. Articoli in fibre sintetiche.	Alcuni tipi di bicchieri possono diventare opachi dopo un certo numero di lavaggi.Le parti in argento o alluminio hanno la tendenza a scolorire durante il lavaggio.Le decorazioni smaltate o vetrificate possono sbiadire con frequenti lavaggi in lavastoviglie.

Non lavare oggetti sporchi di cenere di sigarette, cera di candele, lacca o vernice. Quando si acquistano piatti nuovi, verificare che siano idonei per il lavaggio in lavastoviglie.

Non caricare eccessivamente la lavastoviglie. Non inserire piatti non idonei per il lavaggio in lavastoviglie. Ciò è indicazione per ottenere buoni risultati e risparmiare energia.

Caricamento di piatti e posate

I piatti e le posate non devono impedire la rotazione dei bracci di irrigazione.

Inserire tazze, bicchieri, padelle, ecc con le aperture rivolte verso il basso in modo che l'acqua non possa raccogliersi all'interno.

I piatti e le posate non devono essere inseriti uno dentro l'altro o coprirsi a vicenda

• Per evitare di danneggiare i bicchieri, prestare attenzione affinché non si tocchino.
• Inserire gli oggetti grandi più difficili da alloggiare nel cestello inferiore.
• Il cestello superiore è studiato per alloggiare gli oggetti più delicati e leggeri quali bicchieri, tazzine e tazze.

ATTENZIONE

I coltelli lunghi inseriti in posizione verticale sono un potenziale pericolo! Le posate lunghe e/o appuntite come i coltelli da intaglio devono essere inseriti orizzontalmente nel cestello superiore.

Danni a bicchieri e altri piatti.

Possibili cause Rimedio suggerito
Tipi di vetro o processo di fabbricazione.Composizione chimica del detersivo.Temperatura dell'acqua e durata del programma di lavaggio.	Usare bicchieri e piatti contrassegnati come idonei per il lavaggio in lavastoviglie dal produttore.Usare un detersivo delicato indicato per il tipo di piatti inseriti. Se necessario, richiedere maggiori informazioni al produttore del detersivo.Selezionare un programma a bassa temperatura.Per evitare danni, estrarre i bicchieri e le posate dalla lavastoviglie al termine del lavaggio.

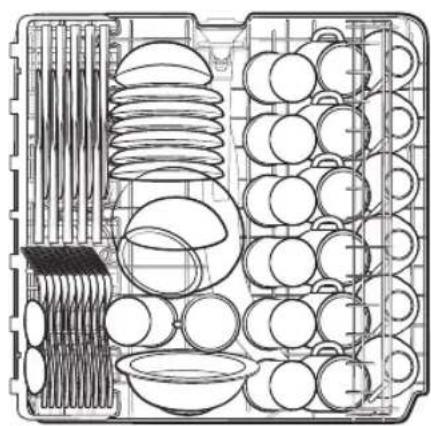

Carico delle stoviglie nei cestelli

Programmi di lavaggio

ACCENSIONE DELL'APPARECCHIO

Avvio di un ciclo di lavaggio

1. Estrarre il cestello superiore e inferiore, caricare i piatti e spingerli indietro.
   Si consiglia di caricare prima il cestello inferiore, quindi quello superiore (vedere la sezione “Carico delle stoviglie nei cestelli”).
2. Versare il detersivo (vedere la sezione "Uso del detersivo e dell'addolcitore").
3. Inserire la spina nella presa di corrente. L'alimentazione è di 220-240 VCA/50 HZ, la presa è di tipo 10 A 250VCA. Verificare che il rubinetto di mandata dell'acqua sia aperto e che vi sia la giusta pressione.
4. Chiudere lo sportello e premere il tasto Power (Accensione) per avviare la lavastoviglie.

Alla perfetta chiusura dello sportello si avverte uno scatto. Al termine del lavaggio è possibile chiudere l'interruttore premendo il tasto Power (Accensione).

CAMBIO DEI PROGRAMMI

Premessa:

1. Un ciclo di lavaggio in corso può essere modificato solo poco dopo averlo avviato. In caso contrario, il detersivo potrebbe essere già stato rilasciato e l'apparecchio potrebbe aver già scaricato l'acqua. In questo caso, è necessario riempire nuovamente la vaschetta del detersivo (vedere la sezione "Riempimento del dispenser del detersivo").
2. Premere il tasto Power (Accensione) o il tasto Reset per 3 secondi per annullare il programma, quindi riaccendere la lavastoviglie nuovamente per cambiare il programma a piacere.

Aprendo lo sportello durante un ciclo di lavaggio, la lavastoviglie si arresta. La spia del programma eseguito smetterà di lampeggiare e si avvertirà un segnale acustico ogni minuto, fino a quando non si richiuderà lo sportello. Dopo aver chiuso lo sportello, la lavastoviglie riprenderà a funzionare automaticamente dopo 3 secondi.

Se il modello in uso ha una funzione di memoria difettosa, l'apparecchio terminerà il programma selezionato dopo lo spegnimento.

Aggiunta di un piatto

E' possibile aggiungere in qualsiasi momento un piatto dimenticato prima dell'apertura del dispenser del detersivo.

1. Aprire di poco lo sportello per interrompere il funzionamento.
2. Una volta fermati i bracci erogatori, è possibile aprire completamente lo sportello.
3. Aggiunta di piatti dimenticati.
4. Chiudere lo sportello, la lavastoviglie riprenderà il funzionamento dopo dieci secondi.

AVVERTENZA: E' pericoloso aprire lo sportello durante il lavaggio a causa del vapore bollente all'interno della lavastoviglie. Se lo sportello viene aperto durante il ciclo di lavaggio, entra in funzione un meccanismo di sicurezza che interrompe il lavaggio.

Programmi di lavaggio

AL TERMINE DEL CICLO DI LAVAGGIO

Al termine del lavaggio, la lavastoviglie emetterà un segnale acustico quindi si fermerà. Sul visore digitale comparirà "0", e solo in questo caso il lavaggio verrà terminato.

1. Spegnere la lavastoviglie premendo il tasto Power (Accensione).

2. Chiudere il rubinetto di carico dell'acqua!

Aprire lo sportello con cautela. Dallo sportello aperto può fuoriuscire vapore bollente!

• I piatti bollenti sono più sensibili agli urti. Lasciare raffreddare i piatti per circa 15 minuti prima di estrarli dalla lavastoviglie.
- Aprire lo sportello della lavastoviglie e lasciarlo socchiuso per qualche minuto prima di estrarre i piatti. Ciò consentirà di farli raffreddare e asciugare meglio.
- Scarico della lavastoviglie.

È normale che la lavastoviglie sia bagnata internamente.

Vuotare prima il cestello inferiore, quindi vuotare quello superiore. Ciò impedirà il gocciolamento di acqua dal cestello superiore sui piatti del cestello inferiore.

TABELLA DEI CICLI DI LAVAGGIO

Programma Descrizione del ciclo Durata (min) Energia (kwh) Acqua (l)
Intensivo	Prelavaggio (50 °C)	175 1,6 17,5
	Lavaggio (60 °C)
	Risciacquo
	Risciacquo
	Risciacquo (70 °C)
	Asciugatura
Intensivo + Igiene	Prelavaggio (50 °C)	200 1,65 17,5
	Lavaggio (80 °C)
	Risciacquo
	Risciacquo
	Risciacquo (70 °C)
	Asciugatura
ECO	Prelavaggio	225 0,93 10,5
	Lavaggio (50 °C)
	Risciacquo (55 °C)
	Asciugatura
ECO + Igiene	Prelavaggio	235 1,1 10,5
	Lavaggio (50 °C)
	Risciacquo (80 °C)
	Asciugatura
Delicato	Prelavaggio	130 0,9 13
	Lavaggio (40 °C)
	Risciacquo
	Risciacquo (60 °C)
	Asciugatura
Delicato + Igiene	Prelavaggio	140 1,0 13
	Lavaggio (40 °C)
	Risciacquo
	Risciacquo (65 °C)
	Asciugatura

Programmi di lavaggio

Programmi di lavaggio

Programma Descrizione del ciclo Durata (min) Energia (Kwh) Acqua (l)
Express	Prelavaggio (50 °C)	60 1,15 10
	Lavaggio (80 °C)
	Risciacquo (60 °C)
	Asciugatura
Express + Igiene	Prelavaggio (50 °C)	80 1,25 10
	Lavaggio (80 °C)
	Risciacquo (65 °C)
	Asciugatura
Rapido (DW60M6050**/DW60M6051**)	Lavaggio (45 °C)	30 0,75 11
	Risciacquo (50 °C)
	Risciacquo (55 °C)
Auto	Prelavaggio (45 °C)	150 0,9-1,3 11-15
	Auto (45-55 °C)
	Risciacquo
	Risciacquo (65 °C)
	Asciugatura
Prelavaggio Prelavaggio		15 0,02 4

tempo di lavaggio varia in base alla pressione ed alla temperatura dell'acqua erogata.
Rapido: Si sconsiglia l'uso prolungato del programma Rapido. Ciò potrebbe ridurre le prestazioni dell'addolcitore.

32 Programmi di lavaggio

Pulizia e manutenzione

PULIZIA DEI FILTRI

Sistema di filtraggio

Per comodità dell'utente è stato previsto un sistema di filtraggio e una pompa di drenaggio facilmente accessibili. Il sistema di filtraggio è composto da tre componenti: il filtro principale, il filtro a maglie larghe, ed il filtro fine.

1. Filtro principale: Le particelle di cibo e sporco catturate da questo fi ltro vengono disgregate da uno speciale getto emesso dal braccio erogatore inferiore ed espulse tramite il tubo di scarico.

2. Filtro a maglie larghe: Gli oggetti di dimensioni maggiori, quali frammenti di ossa o vetro, che potrebbero otturare lo scarico vengono trattenuti da questo fi itro. Per rimuovere i detriti catturati dal fi itro, premere delicatamente le linguette sulla parte superiore del fi itro per sollevarlo.

3. Filtro fine: Questo filtro trattiene i residui di cibo e sporco nell'area di raccolta e ne impedisce il deposito sui piatti durante il lavaggio.

2 1 3

ATTENZIONE: Non capovolgere il filtro fine.

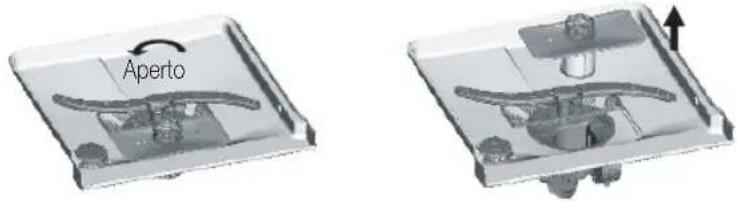

Gruppo filtro

Per ottenere prestazioni e risultati migliori, pulire sempre il gruppo filtro. Il filtro elimina in modo efficace le particelle di cibo dall'acqua di lavaggio impedendone il ricircolo durante il ciclo. Per questo motivo, rimuovere le particelle di cibo di dimensioni maggiori catturate dal filtro a ogni ciclo di lavaggio, sciacquando il filtro semicircolare e la vaschetta di raccolta in acqua corrente. Per estrarre il gruppo filtro, ruotarlo in senso antiorario e sollevarlo. Il gruppo filtro deve essere pulito regolarmente.

Per pulire i filtri a maglie larghe e fine, usare una spazzola idonea. Quindi, reinserire il gruppo filtro nel suo alloggiamento, premendolo verso il basso e ruotandolo in senso orario.

Aperto

Non utilizzare mai la lavastoviglie senza i filtri montati. Un montaggio non corretto dei filtri può ridurre le prestazioni dell'apparecchio e danneggiare piatti e stoviglie.

AVVERTENZA: Non utilizzare mai la lavastoviglie senza i filtri montati in posizione. Durante la pulizia dei filtri, prestare attenzione a non danneggiarli. In caso contrario, il funzionamento dei filtri potrebbe risultare compromesso con un conseguente calo delle prestazioni di lavaggio o danni alle parti interne.

Pulizia e manutenzione

Pulizia e manutenzione

PULIZIA DEI BRACCI IRRIGATORI

E' necessario pulire regolarmente i bracci erogatori poiché le sostanze chimiche contenute nell'acqua dura possono otturare gli ugelli e i loro cuscinetti. Per rimuovere il braccio centrale, trattenere il dado, ruotare il braccio in senso orario ed estrarlo. Per rimuovere il braccio inferiore, tirarlo verso l'alto. Sciacquare in acqua calda saponata e usare una spazzola morbida per pulire gli ugelli. Dopo averli sciacquati bene, rimontarli.

Aperto

PULIZIA DELLO SPORTELLO

Per pulire i bordi dello sportello, usare un panno morbido inumidito.

Inoltre, non usare prodotti di pulizia abrasivi o pagliette metalliche sulla superficie esterna per non grafiare il rivestimento. Alcuni tipi di carta possono graffiare o lasciare segni sulla superficie.

AVVERTENZA: Non usare mai prodotti di pulizia spray per pulire il pannello dello sportello; potrebbero danneggiare la chiusura dello sportello o i componenti elettrici. Si sconsiglia di utilizzare prodotti per la pulizia abrasivi o alcuni tipi di carta sulla superficie esterna per evitare di graffiare o lasciare segni sulla superficie in acciaio.

MANUTENZIONE DELLA LAVASTOVIGLIE

Per pulire il pannello di controllo usare un panno leggermente inumidito, quindi asciugare con cura. Per pulire la parte esterna usare una cera pulente.

Non usare oggetti appuntiti, pagliette abrasive o spatole rigide su nessuna parte della lavastoviglie.

PROTEZIONE CONTRO IL CONGELAMENTO

Se la lavastoviglie viene lasciata in un luogo non riscaldato durante l'inverno:

1. Scollegare l'alimentazione elettrica.
2. Chiudere il rubinetto di mandata dell'acqua e scollegare il tubo dalla valvola.
3. Drenare l'acqua residua dal tubo di ingresso e dalla valvola. (Usare un recipiente per raccogliere l'acqua)
4. Ricollegare il tubo di carico dell'acqua alla valvola.
5. Rimuovere il fi Itro sul fondo e asciugare l'acqua residua con una spugna.

34_Pulizia e manutenzione

COME AVER CURA DELLA LAVASTOVIGLIE.

- Dopo ogni lavaggio

Dopo ogni lavaggio, chiudere il rubinetto di mandata dell'acqua e lasciare lo sportello leggermente aperto in modo da lasciare fuoriuscire l'umidità e gli odori residui.

- Estrarre la spina dalla presa di corrente

Prima di effettuare la pulizia ed eseguire la manutenzione, estrarre sempre la spina dalla presa di corrente.

• Non utilizzare solventi o abrasivi per la pulizia

Per pulire la parte esterna e in gomma della lavastoviglie, non utilizzare solventi o prodotti abrasivi. Usare solo un panno morbido inumidito e acqua calda saponata. Per rimuovere eventuali macchie o sporco dalla superficie interna, usare un panno inumidito con acqua e un po' di aceto bianco, oppure un prodotto apposito per lavastoviglie.

- Prima di andare in vacanza

Prima di partire per le vacanze, si consiglia di eseguire un ciclo di lavaggio a vuoto, quindi estrarre la spina dalla presa di corrente, chiudere il rubinetto di carico dell'acqua e lasciare lo sportello leggermente aperto. Ciò consentirà di prolungare la durata delle guarnizioni e di impedire l'accumulo di odori sgradevoli all'interno della lavastoviglie.

- Spostamento della lavastoviglie

Se risulta necessario spostare la lavastoviglie, cercare di mantenerla il più possibile in verticale. Se risulta assolutamente necessario, può essere coricata sul retro.

- Guarnizioni

Uno dei fattori che possono concorrere alla formazione di odori sgradevoli è il residuo di cibo rimasto nelle guarnizioni. La pulizia periodica con un panno umido elimina tale inconveniente.

Impostazione della lavastoviglie

AVVERTENZA: Pericolo di scariche elettriche

Scollegare l'alimentazione elettrica prima di installare la lavastoviglie.

La mancata osservanza di tale avvertenza potrebbe comportare una scarica elettrica e perfino la morte.

ATTENZIONE: L'installazione delle tubazioni e degli apparecchi elettrici deve essere eseguita da personale qualificato.

Informazioni sul collegamento elettrico

AVVERTENZA, per la sicurezza personale: NON UTILIZZARE PROLUNGHE ELETTRICHE O ADATTATORI DELLA PRESA CON QUESTO APPARECCHIO. PER NESSUN MOTIVO TAGLIARE O RIMUOVERE IL POLO DI MESSA A TERRA DAL CAVO DI ALIMENTAZIONE.

Specifiche elettriche

• CA da 220-240 V / 50 Hz con fusibile o salvavita.
- Collegata a un singolo interruttore che serva solo la lavastoviglie.

Istruzioni per la corretta messa a terra

Prima di utilizzare la lavastoviglie verificarne la messa a terra

Questo apparecchio deve essere dotato di idonea messa a terra. In caso di problemi di funzionamento o guasti, il collegamento a massa fornisce un percorso di minore resistenza per la corrente elettrica riducendo il rischio di scosse elettriche. Questo apparecchio è dotato di un cavo contenente un filo di messa a terra e del relativo polo sulla spina. La spina deve essere inserita in una presa di corrente dotata di messa a terra secondo quanto previsto dalle normative locali vigenti.

AVVERTENZA: Un collegamento improprio del conduttore di messa a terra può comportare il rischio di scariche elettriche. In caso di dubbi sulla messa a terra dell'apparecchio, rivolgersi a un tecnico specializzato o a un centro di assistenza autorizzato. Non alterare la spina in dotazione all'apparecchio.

CARICO E SCARICO DELL'ACQUA

Collegamento acqua fredda

Collegare il tubo di carico dell'acqua fredda a un connettore filettato da 3/4 di pollice e verificare che sia ben serrato.

Se le tubazioni dell'acqua sono nuove o non sono state usate per un lungo periodo di tempo, lasciare scorrere l'acqua per espellere eventuali residui e impurità. Questa precauzione è necessaria per evitare il rischio di ostruzione del tubo di carico dell'acqua con conseguenti danni all'apparecchio.

Il tubo di carico dell'acqua fornito in dotazione è dotato del dispositivo aqua-safe. Verificare che il tubo aqua-safe sia collegato al rubinetto di mandata dell'acqua.

Impostazione della lavastoviglie

Collegamento acqua calda

Il tubo di mandata può essere collegato all'acqua calda (sistema centralizzato, caldaia) se la temperatura dell'acqua erogata non supera i 60°C. In tal caso, il ciclo di lavaggio può essere ridotto di 15 minuti e l'efficienza leggermente ridotta. Il collegamento all'acqua calda va eseguito seguendo le procedure indicate per il collegamento all'acqua fredda.

Posizionamento dell'apparecchio

Posizionare l'apparecchio nella posizione desiderata. Il retro dell'apparecchio deve essere appoggiato alla parete, mentre le pareti laterali agli armadietti adiacenti o alla parete. La lavastoviglie è dotata di una tubazione dell'acqua fredda e di una tubazione di scarico che può essere posizionata a destra o a sinistra per facilitare l'installazione.

Drenaggio dell'acqua in eccesso dalle tubazioni

Se il lavello ha una altezza da terra di 1000 mm, l'acqua in eccesso contenuta nelle tubazioni non potrà essere correttamente drenata nel lavello. Sarà pertanto necessario drenarla in un recipiente o un idoneo contenitore posizionato all'esterno e più in basso rispetto al lavello.

Uscita acqua

Collegamento del tubo di scarico dell'acqua. Il tubo di scarico deve essere montato correttamente al fine di evitare eventuali perdite d'acqua.

Verificare che il tubo di carico dell'acqua non sia piegato o daneggiato.

Tubo di prolunga

Se si rende necessario l'uso di un tubo di prolunga, usarne uno di dimensioni e qualità simili a quello in dotazione.

La prolunga non deve essere superiore ai 4 metri; in caso contrario, le prestazioni della lavastoviglie risulteranno compromesse.

Collegamento al sifone

Il collegamento allo scarico deve avere un'altezza compresa tra i 40 cm (minimo) e 100 cm (massimo) dal fondo della lavastoviglie. Il tubo di scarico deve essere fissato mediante apposito fermo.

Aqua-safe

Il sistema Aqua-safe è dotato di una valvola di sicurezza in grado di evitare perdite d'acqua. Se il tubo di carico dell'acqua inizia a gocciolare, la valvola di sicurezza si chiude interrompendo l'erogazione dell'acqua. Se il tubo di carico dell'acqua risulta danneggiato, sostituirlo con uno nuovo.

Non allargare o restringere il tubo di carico.

Impostazione della lavastoviglie

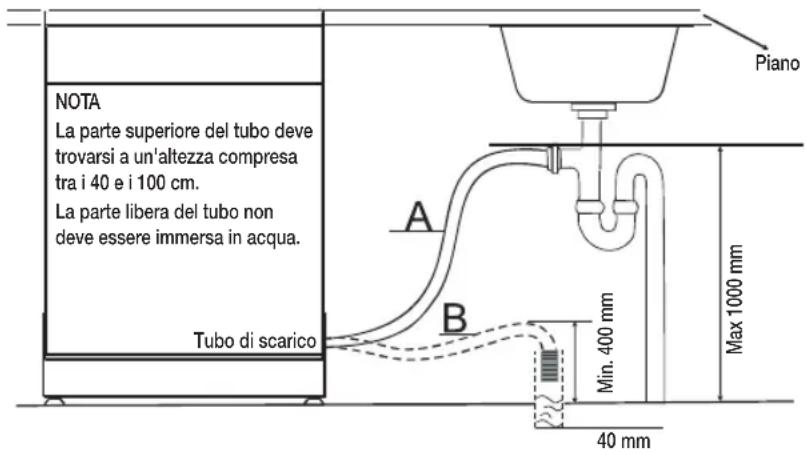

COLLEGAMENTO DEL TUBO DI SCARICO

Inserire il tubo in uno scarico del diametro minimo di 4 cm, o dirigerlo dentro il lavello, verificando che non sia piegato o danneggiato. La parte superiore del tubo deve trovarsi a un'altezza compresa tra i 40 e i 100 cm. Il terminale libero del tubo non deve essere immerso nell'acqua per evitare il riflusso.

NOTA La parte superiore del tubo deve trovarsi a un'altezza compresa tra i 40 e i 100 cm. La parte libera del tubo non deve essere immersa in acqua. Tubo di scarico A B Piano Min. 400 mm Max 1000 mm 40 mm

Posizionare l'apparecchio nella posizione desiderata. Il retro dell'apparecchio deve essere appoggiato alla parete, mentre le pareti laterali agli armadietti adiacenti o alla parete. La lavastoviglie è dotata di una tubazione dell'acqua fredda e di una tubazione di scarico che può essere posizionata a destra o a sinistra per facilitare l'installazione.

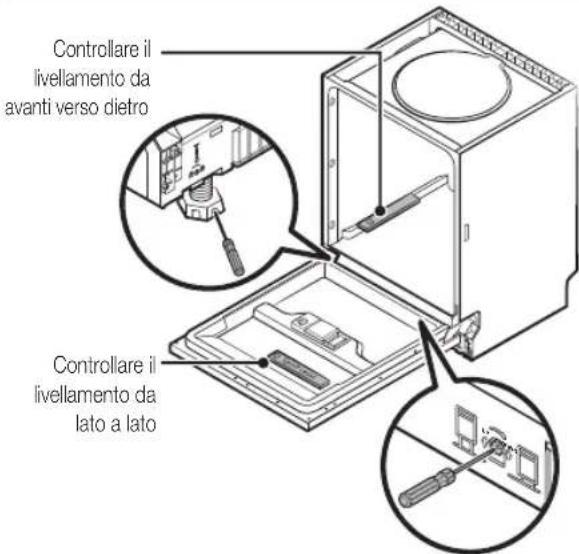

Livellamento dell'apparecchio

Una volta posizionato l'apparecchio nel punto desiderato, regolare l'altezza dei piedini agendo sulle viti. In qualsiasi caso, l'apparecchio non deve essere inclinato oltre i 2°.

Prima di avviare la lavastoviglie effettuare i seguenti controlli.

1. che la lavastoviglie sia livellata e stabile
2. che la valvola di carico dell'acqua sia aperta
3. che non vi siano perdite in tutti i collegamenti delle tubazioni
4. che i cavi siano saldamente collegati
5. che l'alimentazione sia collegata

6. che i tubi di carico e scarico dell'acqua non siano ostruiti

7. Tutti i materiali da imballaggio e la documentazione devono essere estratti dalla lavastoviglie.

ATTENZIONE: Dopo l'installazione, conservare questo manuale in un luogo sicuro per futura consultazione. Il contenuto di questo manuale può essere utile agli utenti.

38

Impostazione della lavastoviglie

Installazione della lavastoviglie

LAVASTOVIGLIE SOTTOPIANO, SEMI INCASSO, INCASSO

Assicurarsi che durante l'installazione vengano seguite accuratamente queste istruzioni in modo che la lavastoviglie funzioni regolarmente e non vi siano rischi per la sicurezza durante il lavaggio.

Nuova installazione

Se si tratta di una nuova installazione, la maggior parte del lavoro deve essere fatto prima di collocare la lavastoviglie in posizione.

Sostituzione

Se si tratta di sostituire la vecchia lavastoviglie, controllare le connessioni esistenti per verificarne la compatibilità con la nuova lavastoviglie. Sostituire le connessioni esistenti se necessario.

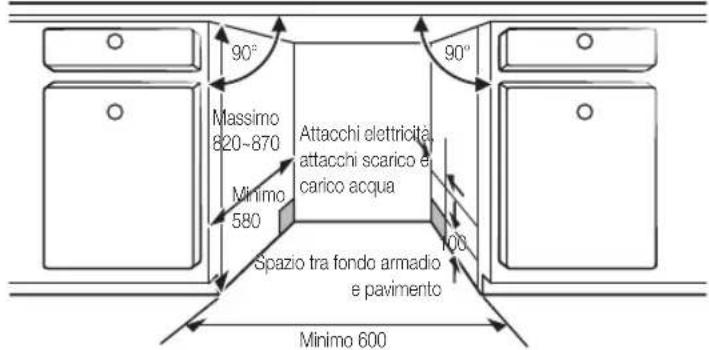

PASSAGGIO 1. SCELTA DELLA MIGLIORE POSIZIONE DI INSTALLAZIONE

La posizione di installazione della lavastoviglie deve essere vicina ai tubi esistenti di carico e scarico e della presa di corrente.

È necessario scegliere un lato dell'incasso per facilitare il collegamento dei tubi di scarico della lavastoviglie.

1. Scegliere una posizione vicino al lavandino così da facilitare l'installazione dei tubi di carico e di scarico.
2. Meno di 5 mm tra il piano della lavastoviglie e il mobile e lo sportello della lavastoviglie allineato con il resto dei mobili.

90° Massimo 820-870 Minimo 580 Spazio tra fondo armadio e pavimento 90° Attacchi elettricità, attacchi scarico e carico acqua 100 Minimo 600

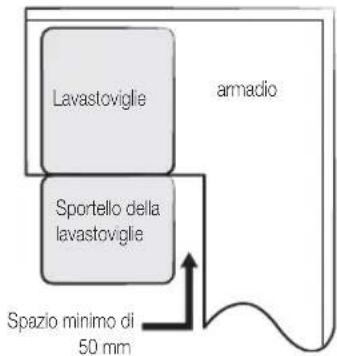

1. Se la lavastoviglie è installato in un angolo del mobile, lasciare dello spazio per permettere l'apertura dello sportello.

Lavastoviglie amadio Sportello della lavastoviglie Spazio minimo di 50 mm

A seconda di dove si trovi la presa elettrica, potrebbe essere necessario praticare un foro nel lato opposto dell'armadiatura.

Installazione della lavastoviglie

Installazione della lavastoviglie

PASSAGGIO 2. VERIFICA DEI REQUISITI ELETTRICI ED IDRAULICI

• La pressione dell'acqua in entrata deve essere compresa tra 0,04 e 1,0 MPa.
• Erogare solo acqua fredda. Verificare che la temperatura dell'acqua non superi i 60°C.
  • Non erogare acqua calda. In caso contrario, il prodotto potrebbe presentare malfunzionamenti.

• La potenza nominale deve essere 220-240 V / 50 Hz.
• Durante l'installazione, il prodotto non deve essere collegato alla presa elettrica.
  • Utilizzare una presa elettrica con una corrente massima di 16 A (la corrente massima per questa lavastoviglie è 11 A).
• Quando si alimenta la lavastoviglie, verificare che l'alimentazione sia:

- CA da 220-240 V / 50 Hz con fusibile o salvavita.

- Collegata a un singolo interruttore che serva solo la lavastoviglie.

- Al termine dell'installazione, verifi care che il cavo di alimentazione non sia piegato o danneggiato.

• Verificare che la valvola di mandata dell'acqua sia chiusa prima di collegare la tubazione dell'acqua alla lavastoviglie.
- Sigillare le connessioni idriche con nastro in Teflon o un composto sigillante per impedire eventuali perdite d'acqua.

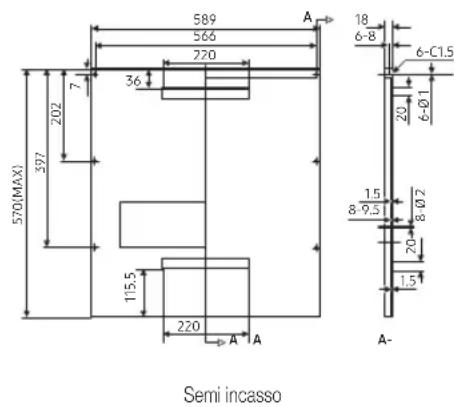

PASSAGGIO 3. PREPARAZIONE DI UN PANNELLO PERSONALIZZATO (PER LAVASTOVIGLIE AD INCASSO ED A SEMI INCASSO)

Il pannello personalizzato deve essere lavorato secondo le dimensioni indicate.

589 566±0.2 451±0.2 540±0.2 A 720(MAX) 517 474.8 127 75±0.2 62 38 30 436 8-Ø 7(Ø) A A 4-Ø 2(Ø)B 2-Ø 2(Ø)B 2-Ø 5.5 2-Ø 11 20(MAX) A-A Incasso

570(MAX) 397 202 7 589 566 220 36 115.5 220 A A Semi incasso 18 6-8 6-C1.5 20 6-01 1.5 8-9.5 8.02 20 1.5 A-

Installazione della lavastoviglie

Incasso

1. Fissare il gancio sul pannello in legno personalizzato ed inserire il gancio dell'alloggiamento dello sportello esterno della lavastoviglie.
2. Una volta posizionato il pannello, fissarlo sullo sportello esterno mediante le viti ed i dadi.

ATTENZIONE: Usare un pannello personalizzato del peso di 3\~7 kg.

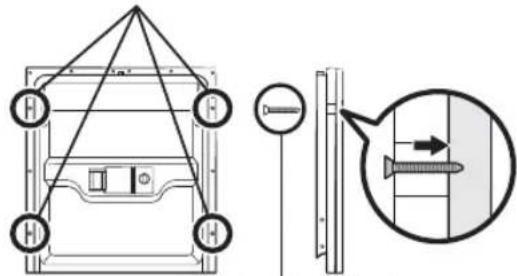

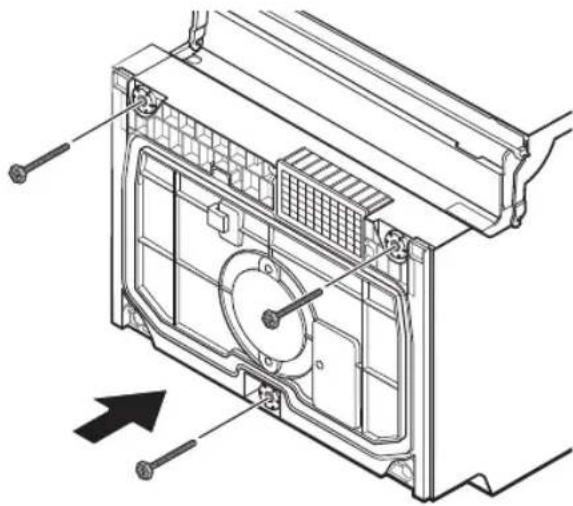

Estrarre le quattro viti corte.

Puntare le quattro viti lunghe.

Semi incasso

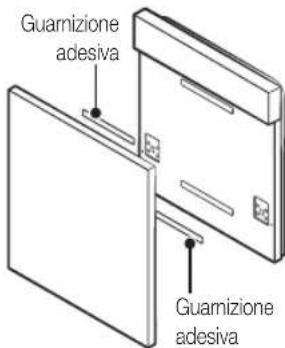

1. La guarnizione adesiva A e B devono essere sfalsate, la guarnizione A deve essere fissata al pannello esterno di legno mentre la guarnizione B deve essere fi ssata allo sportello esterno della lavastoviglie.
2. Una volta posizionato il pannello, fissarlo sullo sportello esterno mediante le viti ed i dadi

ATTENZIONE: Usare un pannello personalizzato del peso di 3\~6kg.

Guarnizione adesiva Guarnizione adesiva

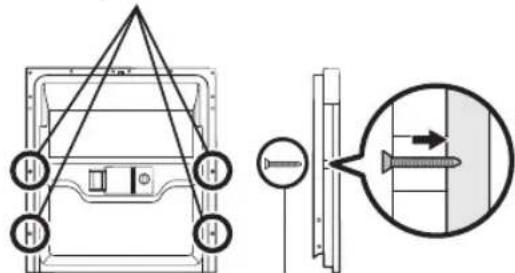

Estrarre le quattro viti corte.

Puntare le quattro viti lunghe.

Installazione della lavastoviglie

Installazione della lavastoviglie

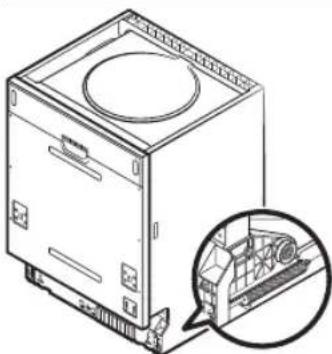

PASSAGGIO 4. REGOLAZIONE DELLA TENSIONE DELLA MOLLA DELLO SPORTELLO (PER LAVASTOVIGLIE AD INCASSO ED A SEMI INCASSO)

1. Le molle dello sportello sono preimpostate in fabbrica alla tensione corretta per l'apertura dello sportello esterno. In caso di installazione di un pannello personalizzato in legno, regolare la tensione della molla dello sportello. Ruotare la vite di regolazione in modo da aumentare o ridurre la tensione sul cavo di acciaio.
2. La tensione della molla dello sportello è corretta quando lo sportello rimane in posizione orizzontale a sportello completamento aperto e si chiude sollevandolo leggermente con un dito.

42_ Installazione della lavastoviglie

PASSAGGIO 5. INSTALLAZIONE DELLA LAVASTOVIGLIE

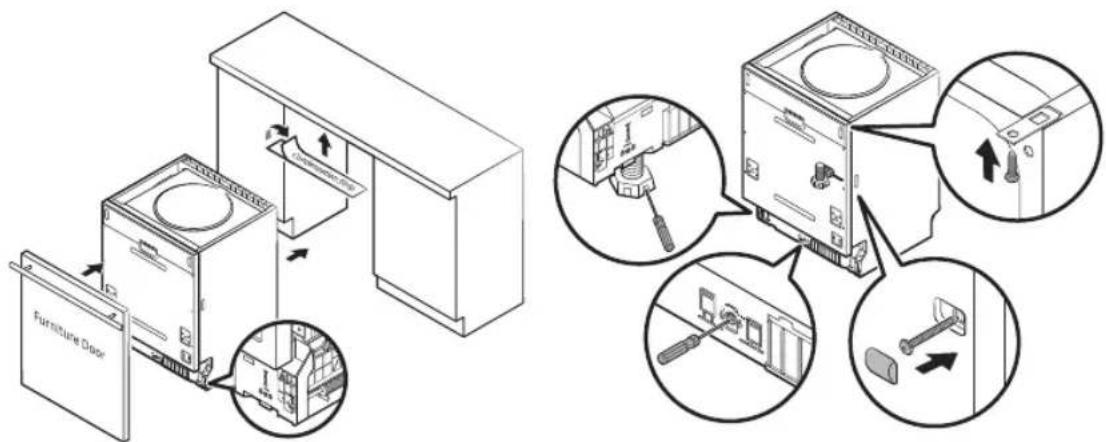

1. Installare il pannello di legno esterno allo sportello esterno della lavastoviglie usando le staffe in dotazione. Per il posizionamento delle staff e vedere la dima in dotazione (per lavastoviglie ad incasso ed a semi incasso).
2. Regolare la tensione delle molle dello sportello usando una chiave a brugola, ruotando in senso orario per aumentare la tensione ed in senso antiorario per ridurre la tensione delle molle. La mancata regolazione della tensione potrebbe danneggiare la lavastovoglie (per lavastoviglie ad incasso ed a semi incasso).
3. Collegare il tubo di carico alla mandata dell'acqua fredda.
4. Collegamento del tubo di scarico Vedere il diagramma.
5. Collegare il cavo di alimentazione.
6. Fissare la striscia anticondensa al piano di lavoro del mobile. Assicurarsi che la striscia di condensa sia a filo con il bordo del piano di lavoro.
7. Inserire la lavastoviglie in posizione.
8. Livellare la lavastoviglie. Il piedino posteriore può essere regolato dalla parte frontale della lavastoviglie ruotando la vite posta al centro della base della lavastoviglie usando una chiave a brugola. Per regolare i piedini anteriori, usare un cacciavite a lama piatta e ruotandoli fi no a livellare la lavastoviglie.
9. La lavastoviglie deve essere fi ssata in posizione. Vi sono due modi per farlo:

A. Piano di lavoro normale: Inserire il gancio di installazione nell'alloggiamento del piano laterale e fissarlo al piano di lavoro mediante le viti per legno.

B. Piano di lavoro in marmo o granito: Fissare il lato con la vite.

Installazione della lavastoviglie

PASSAGGIO 6. LIVELLAMENTO DELLA LAVASTOVIGLIE

Controllare il livellamento da avanti verso dietro Controllare il livellamento da lato a lato

La lavastoviglie deve essere livellate affinché le prestazioni di lavaggio siano ottimali.

1. Posizionare una livella sullo sportello e sulle guide dei cestelli all'interno della vasca, come mostrato, per verificare il corretto livellamento della lavastoviglie.
2. Livellare la lavastoviglie regolando singolarmente i tre piedini di livellamento.
3. Nel livellare la lavastoviglie, prestare attenzione a non farla ribaltare.

Se l'altezza del piedino non è sufficiente, usare un piedino aggiuntivo.

44_ Installazione della lavastoviglie

Risoluzione dei problemi

Il costruttore, seguendo una politica di continuo sviluppo e miglioramento del prodotto, potrà apportarvi modifiche in qualsiasi momento senza preavviso.

PRIMA DI CHIAMARE IL CENTRO DI ASSISTENZA

PROBLEMA POSSIBILE CAUSA COSA FARE
La lavastoviglie non si accende	Fusibile bruciato o interruttore scattato.	Sostituire il fusibile o ripristinare l'interruttore.Eliminare l'eventuale condivisione della presa con altri dispositivi.
	L'alimentazione non è collegata.	Verificare che la lavastoviglie si accenda e che lo sportello sia correttamente chiuso.Verificare che il cavo di alimentazione sia correttamente collegato alla presa a muro.
	La pressione dell'acqua è bassa.	Controllare che l'acqua di carico sia correttamente collegata e che il rubinetto sia aperto.
La pompa di scarico non si arresta	Traboccamento. Il sistema è stato	progettato per rilevare un traboccamento. Se ciò dovesse verificarsi, questo dispositivo spegne la pompa di circolazione dell'acqua e attiva la pompa di scarico.
Rumorosità Alcuni rumori sono normali. Rumori derivanti dallo sminuzzamento dei residui di cibo morbido e dall'apertura del dispenser del detersivo.
			Oggetti non inseriti correttamente nel cestello o qualcosa di piccolo che è caduto nel cestello.	Verificare che tutto sia stabile all'interno della lavastoviglie.
			Ronzii del motore. La lavastoviglie non è stata usata con continuità.Se non viene utilizzata spesso, ricordarsi di eseguire un ciclo di lavaggio a vuoto ogni settimana per preservare le guarnizioni.
Sapone residuo Detersivo non idoneo. Usare solo detersivi specifici per lavastoviglie per evitare una schiuma eccessiva.Se ciò dovesse verificarsi, aprire la lavastoviglie e lasciare evaporare la schiuma.Aggiungere 3,5 litri di acqua fredda nella lavastoviglie. Chiudere e bloccare la lavastoviglie, quindi avviare il ciclo di lavaggio "ammollo" per drenare l'acqua. Ripetere la procedura se necessario.
			Brillantante fuoriuscito dal dispenser.	Pulire immediatamente eventuale brillantante fuoriuscito dal dispenser.
Interno della lavastoviglie macchiato	E' stato utilizzato un detersivo contenente colorante.	Verificare che il detersivo non contenga coloranti.
I piatti non sono asciutti Il dispenser del brillantante è vuoto.		Verificare che il dispenser di brillantante sia pieno.
Piatti e posate non sono puliti	Programma non idoneo. Selezionare un programma di lavaggio più intensivo.
	Caricamento non corretto dei cestelli.	Verificare che il dispenser del detersivo funzioni e che i bracci irrigatori non siano bloccati da stoviglie di grandi dimensioni.

Risoluzione dei problemi

Risoluzione dei problemi

PROBLEMA POSSIBILE CAUSA COSA FARE
Su bicchieri e posate sono visibili macchie o una leggera pellicola	1. Acqua molto dura.2. Bassa temperatura dell'acqua in ingresso.3. Sovraccarico della lavastoviglie.4. Caricamento non corretto.5. Detersivo in polvere vecchio o umido.6. Vuotare il dispenser del brillantante.7. Dosaggio errato di detersivo.	Per rimuovere eventuali macchie dai bicchieri:1. Estrarre tutti gli utensili di metallo dalla lavastoviglie.2. Non aggiungere detersivo.3. Selezionare il ciclo di lavaggio più lungo.4. Avviare la lavastoviglie e lasciarla in funzione per circa 18-22 minuti, dopo tale periodo entrerà nel ciclo di lavaggio principale.5. Aprire lo sportello per versare 2 tazze di aceto bianco sul fondo della lavastoviglie.6. Chiudere lo sportello e lasciare che la lavastoviglie completi il ciclo. Se l'aceto non dovesse funzionare: Ripetere quanto descritto sopra, fatta eccezione per l'uso di 1/4 di tazza (60 ml) di acido citrico in cristalli al posto dell'aceto.
Opacità dei bicchieri • Combinazione di acqua dolce e un eccesso di detersivo.		• Usare meno detersivo in presenza di acqua dolce e selezionare il più breve ciclo di lavaggio per lavare gli oggetti in vetro.
Pellicola gialla o marrone sulle superfici interne	• Macchie di caffè o tè. • Usare una soluzione di 1/2 tazza di candeggina e 3 tazze di acqua calda per rimuovere le macchie a mano.AVVERTENZA: E' necessario attendere circa 20 minuti dal termine del ciclo di lavaggio per consentire agli elementi riscaldanti di raffreddarsi prima di pulire l'interno della lavastoviglie; la mancata osservanza di questa indicazione può comportare il rischio di scottature.
	• I depositi di ferro nell'acqua possono causare la formazione di una pellicola su tutti gli elementi.	• E' necessario rivolgersi a una ditta specializzata in addolcitori d'acqua per l'installazione di un filtro apposito.
Pellicola bianca sulla superficie interna	• Acqua dura con presenza di minerali.	• Per pulire l'interno della lavastoviglie, usare un panno leggermente umido con un detersivo per lavastoviglie e indossare guanti protettivi in gomma. Non usare mai altri tipi di detersivi per evitare la formazione di una schiuma eccessiva.
Il coperchio del dispenser del detersivo non si chiude	• La manopola non è in posizione OFF.	• Puotare la manopola in posizione OFF e far scorrere il gancio dello sportellino verso sinistra.
Nelle vaschette del dispenser vi è detersivo residuo	• Alcuni piatti bloccano le vaschette del detersivo.	• Ricaricare i piatti in modo corretto.
Vapore	• Si tratta di un normale fenomeno.	• Durante il ciclo di asciugatura e scarico dell'acqua si nota la fuoriuscita di vapore dalla chiusura dello sportello.
Segni neri o grigi sui piatti • Gli utensili in alluminio hanno graffiato la superficie dei piatti.		• Usare un detersivo leggero per eliminare i segni.
Acqua residua sul fondo della lavastoviglie	• Ciò è normale. • Una piccola quantità d'acqua intorno al foro di uscita della lavastoviglie mantiene le guarnizioni lubrificate.

Risoluzione dei problemi

PROBLEMA POSSIBILE CAUSA COSA FARE
Perdite dalla lavastoviglie • Fuoriuscite di sapone o brillantante dai dispenser.		• Prestare attenzione a non riempire eccessivamente il dispenser del brillantante.Eventuale brillantante in eccesso fuoriuscito potrà provocarne un eccessivo consumo ed un trabocco.Rimuovere l'eventuale eccesso con un panno umido.
		• La lavastoviglie non è livellata. • Verificare il livellamento della lavastoviglie.
I tasti non funzionano a lavastoviglie accesa	• Lo sportello è aperto. • Quando lo sportello è aperto, i tasti non funzionanofatta eccezione per il tastoPower (Accensione).Chiudere lo sportello e premere il tasto.
	• La funzione Blocco controlli è selezionata.	• Quando viene selezionata la funzione Blocco controlli, i tasti non sono operativi. Per sbloccare questa funzione, ternere premuto il tastoBlocco controlliper tre (3) secondi.Inoltre, la funzione Blocco controlli viene rilasciata alla riconnessione del cavo di alimentazione.

Le prestazioni di lavaggio possono essere influenzate da eventuali problemi di alimentazione elettrica. Prima di contattare l'assistenza, provare ad eseguire un altro programma.

Risoluzione dei problemi

CODICI DI ERRORE

Al verificarsi di un errore viene visualizzato sul pannello di controllo un codice:

Codice Significato Possibili cause
4C Controllo	ingresso acqua	I rubinetti non sono aperti, o l'ingresso dell'acqua è ostruito o la pressione dell'acqua è troppo bassa
LC Perdita d'acqua	Alcuni elementi della lavastoviglie perdono.
HC La temperatura	impostata non viene raggiunta Malfunzionamento	dell'elemento riscaldante
PC Valvola	divisoria difettosa Valvola divisoria difettosa
CA	Mancata comunicazione tra la scheda madre e la scheda secondaria	Circuito aperto o interruzione del cablaggio per le comunicazioni
bC2 Tasto premuto a lungo Tasto premuto per 30 secondi

AVVERTENZA: In caso di fuoriuscita, chiudere la mandata principale dell'acqua e chiamare l'assistenza. Se si nota dell'acqua residua causata da una fuoriuscita o da una perdita, rimuoverla prima di riavviare la lavastoviglie.

Risoluzione dei problemi

Appendice

SPECIFICHE

Modello		DW6*M605 F* DW6*M604 P	DW6*M605 U* DW6*M604 U*	DW6*M605* SS DW6*M604* SS	DW6*M605*BB DW6*M604*BB
Tipo Libera installazione Sottopiano Semi incasso Incasso
Accensione		220-240 V~ / 50 Hz
Pressione dell'acqua		0,04-1,0 MPa
Consumo 1760-2100 W
Collegamento acqua calda Max 60 °C
Tipo di asciugatura Sistema asciutto condensato
Tipo di lavaggio Bracci di irrigazione girevoli
Dimensioni (Larghezza x Profondità x Altezza)		598 x 600 x 845 mm	598 x 570 x 815 mm		598 x 550 x 815 mm
Capacità di lavaggio	DW6*M605*	Servizio da 14
	DW6*M604*	Servizio da 13
Peso	DW6*M605*	52	44	43,5	43
Senza imballaggio(	DW6*M604*)	50	43	42,5	42

Appendice

DIMENSIONI DEL PRODOTTO

600 598 845 1175

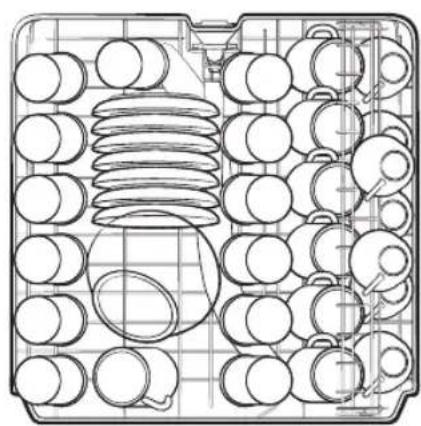

Le immagini sottostanti mostrano il metodo corretto per caricare i cestelli secondo gli Standard europei.

• Capacità di lavaggio: Servizio da 14 coperti
  • Test standard: EN 60436
• Posizione del cestello superiore: a posizione inferiore
• Ciclo di lavaggio: Eco
  • Opzioni aggiuntive: Nessuna
• Impostazione brillantante: 5
• Impostazione addolcitore: H3
  • Dosaggio del detersivo standard: lavaggio principale 292
• Per la sistemazione delle stoviglie, vedere le immagini sotto

1 Cucchiai
2 Forchette
3 Coltelli
4 Cucchiaini
5 Cucchiaini da dessert
6 Cucchiai da portata
7 Forchette da portata
8 Mestoli

Per un test standard

Per un test standard

DW60M6040\*\*

Le immagini sottostanti mostrano il metodo corretto per caricare i cestelli secondo gli Standard europei.

• Capacità di lavaggio: Servizio da 13 coperti
  • Test standard: EN 60436
• Posizione del cestello superiore: a posizione inferiore
  • Ciclo di lavaggio: Eco
• Opzioni aggiuntive: Nessuna
• Impostazione brillantante: 5
• Impostazione addolcitore: H3
• Dosaggio del detersivo standard: lavaggio principale 2 g1
• Per la sistemazione delle stoviglie, vedere le immagini sotto

1 Cucchiai
2	Forchette
3	Coltelli
4	Cucchiaini
5	Cucchiaini da dessert
6 5	Cucchiai da portata
7	Forchette da portata
8 8	Mestoli

Per un test standard

Terminologia per la lavastoviglie

1. Pompa di circolazione	Pompa che aspira l'acqua residua sul pavimento della lavastoviglie e la spruzza ad alta pressione attraverso le vie d'acqua interne negli ugelli centrale e superiore.
2. Pompa di scarico	Pompa che scarica l'acqua sporca dalla lavastoviglie generata durante l'esecuzione dei programmi di lavaggio.
3. Elemento riscaldante	L'elemento riscaldante è situato sui passaggi dell'acqua all'interno della lavastoviglie. Riscalda l'acqua corrente al fine di migliorare l'efficienza di lavaggio.
4. Flussometro	Misura la quantità d'acqua di mandata contando gli impulsi del sensore Hall prossimo alla valvola di mandata.
5. Distributore	Situato sul terminale di uscita del collettore all'interno della lavastoviglie. Attiva o disattiva il flusso dell'acqua verso il fondo della lavastoviglie. (Questo modello non è dotato di questo componente)
6. Dispenser	Il luogo nel quale il detersivo ed il brillantante vengono conservati così da poter essere successivamente utilizzati nella lavastoviglie.Il dispenser fornisce automaticamente detersivo e brillantante all'interno della lavastoviglie quando necessario.
7. Vasca	Cassa interna in acciaio inossidabile che compone l'infrastruttura base della lavastoviglie.
8. Collettore	Luogo interno alla lavastoviglie nel quale viene raccolta l'acqua. L'acqua spruzzata si raccoglie qui dopo essere entrata in circolo.Il collettore è collegato alla pompa di circolazione ed alla pompa di scarico.
9. Assieme frontale vasca	Cassa interna in acciaio inossidabile che compone la parte interna dello sportello frontale.
10. Assieme base	Parte in plastica che rappresenta la struttura base del fondo.
11. Assieme cestello	Griglie superiore ed inferiore dove vengono caricale le stoviglie.
12. Ugelli Centrale/Inferiore	Lavano i piatti ruotando e spruzzando ad alta pressione l'acqua ricevuta tramite i tubi dell'acqua interni.
13. Fermo cassa	Passaggio che regola la pressione dell'aria collegando la pressione interna espansa ad alta temperatura durante il ciclo di lavaggio e di risciacquo e la pressione dell'aria esterna.
14. Interruttore di chiusura dello sportello	Rileva se lo sportello della lavastoviglie è aperto o chiuso e, nel primo caso, interrompe temporaneamente l'esecuzione di un programma di lavaggio.

Nota

Nota

DOMANDE O COMMENTI?

LAND RUFEN SIE UNS AN ODER BESUCHEN SIE UNS ONLINE UNTER
AUSTRIA 0800 72	67 864 (0800-SAMSUNG) www.samsung.com/at/support
BELGIUM 02-201	24-18	www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
DENMARK 707 019	70 www.samsung.com/dk/support
FINLAND 030-62	27 515 www.samsung.com/fi/support
FRANCE 01 48 63	00 00 www.samsung.com/fr/support
GERMANY 06196	77 555 77 www.samsung.com/de/support
ITALIA	800-SAMSUNG (800.7267864) www.samsung.com/it/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line([phone] from mobile and land line	www.samsung.com/gr/support
LUXEMBURG	261 03 710	www.samsung.com/be_fr/support
NETHERLANDS	088 90 90 100	www.samsung.com/nl/support
NORWAY	21629099	www.samsung.com/no/support
PORTUGAL	808 207 267	www.samsung.com/pt/support
SPAIN	91 175 00 15	www.samsung.com/es/support
SWEDEN 0771-400	300 www.samsung.com/se/support
SWITZERLAND	0800 726 786	www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support (French)
UK	0333 000 0333	www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100	www.samsung.com/ie/support

DD81-02437E-05

DW60M6050**

DW60M6051**

DW60M6040**
