BEDIENUNGSANLEITUNG DW60M6040FW SAMSUNG

www.samsung.com/be/support (Dutch) www.samsung.com/be_fr/support (French) DENMARK 707 019 70 www.samsung.com/dk/support FINLAND 030-6227 515 www.samsung.com//support FRANCE 01 48 63 00 00 www.samsung.com/fr/support GERMANY 06196 77 555 77 www.samsung.com/de/support ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support CYPRUS 8009 4000 only from landline, toll free www.samsung.com/gr/support GREECE 80111-SAMSUNG (80111 726 7864) only from land line (+30) 210 6897691 from mobile and land line www.samsung.com/gr/support LUXEMBURG 261 03 710 www.samsung.com/be_fr/support NETHERLANDS 088 90 90 100 www.samsung.com/nl/support NORWAY 21629099 www.samsung.com/no/support PORTUGAL 808 207 267 www.samsung.com/pt/support SPAIN 91 175 00 15 www.samsung.com/es/support SWEDEN 0771-400 300 www.samsung.com/se/support SWITZERLAND 0800 726 786 www.samsung.com/ch/support (German) www.samsung.com/ch_fr/support (French) UK 0333 000 0333 www.samsung.com/uk/support IRELAND (EIRE) 0818 717100 www.samsung.com/ie/support 5DW60M6050** DW60M6051** DW60M6040** Spülmaschine Benutzerhandbuch imagine the possibilities Vielen Dank, dass Sie sich für dieses Gerät von Samsung entschieden haben. DW5500M-02437A-00_DE.indd 1DW5500M-02437A-01_DE.indd 1 3/8/2017 12:20:17 PM3/8/2017 12:20:17 PM DW60M60 **312_ Sicherheitsinformationen Sicherheitshinweise Wir freuen uns, dass Sie sich für eine neue Spülmaschine von Samsung entschieden haben. Dieses Handbuch enthält wichtige Informationen bezüglich des Anschlusses, der Verwendung und der Pflege Ihres neuen Geräts. Nehmen Sie sich bitte etwas Zeit, um dieses Handbuch zu lesen, denn nur so können Sie die vielen Vorteile und Funktionen Ihrer Spülmaschine voll nutzen.

WICHTIGE INFORMATIONEN ZU DEN SICHERHEITSHINWEISEN

Bitte lesen Sie dieses Handbuch sorgfältig durch, damit sichergestellt ist, dass Sie die umfangreichen Produktmerkmale und Funktionen Ihres neuen Geräts sicher und ezient einsetzen können. Bewahren Sie das Handbuch an einem sicheren Platz in der Nähe des Geräts auf, damit Sie auch in Zukunft schnell darauf zurückgreifen können. Verwenden Sie das Gerät nur zu den in diesem Benutzerhandbuch beschriebenen Zwecken. Die Warnungen und wichtigen Sicherheitshinweise dieses Handbuchs decken nicht alle denkbaren Umstände und Situationen ab. Lassen Sie den gesunden Menschenverstand, Vorsicht und die notwendige Sorgfalt nicht außer Acht, wenn Sie Ihre Spülmaschine installieren, warten und einsetzen. Da die folgenden Hinweise zum Betrieb für verschiedene Modelle gelten, können die Eigenschaften Ihrer Spülmaschine sich leicht von den in diesem Handbuch beschriebenen unterscheiden, und es kann sein, dass nicht alle Warnhinweise zutreen. Bei Fragen oder Problemen wenden Sie sich an Ihr nächstgelegenes Kundendienstzentrum, oder holen Sie sich Hilfe und Informationen online unter „www.samsung.com“. WICHTIGE SYMBOLE FÜR SICHERHEITS- UND GEFAHRENHINWEISE Wichtige Symbole für Sicherheitshinweise WARNUNG Gefährliche bzw. unsichere Praktiken, die zu schweren Verletzungen, Tod und/oder Sachschäden führen können. VORSICHT Gefährliche bzw. unsichere Praktiken, die zu Verletzungen, Tod und/oder Sachschäden führen können. VORSICHT Beachten Sie bei Verwendung des Geräts die folgenden grundlegenden Sicherheitshinweise, um die Gefahr von Bränden, Explosionen, Stromschlägen und Verletzungen zu verringern: NICHT ausführen. NICHT demontieren. NICHT berühren. Befolgen Sie die Anweisungen genau. Ziehen Sie den Netzstecker aus der Steckdose. Um einen Stromschlag zu vermeiden, stellen Sie sicher, dass das Gerät geerdet ist. Bitten Sie den Kundendienst um Hilfe. Hinweis Die folgenden Warnhinweise sollen Sie und andere vor Verletzungen schützen. Befolgen Sie die Hinweise genau. Bewahren Sie diese Anweisungen an einem sicheren Ort auf und stellen Sie sicher, dass neue Benutzer mit dem Inhalt vertraut sind. Geben Sie sie an zukünftige Besitzer weiter. DW5500M-02437A-00_DE.indd 2DW5500M-02437A-0 _DE.indd 2 3/8/2017 12:20:20 PM3/8/2017 12:20:20 PM1 Beachten Sie bei Verwendung des Geräts die folgenden grundlegenden Sicherheitshinweise, um die Gefahr von Bränden, Stromschlägen oder Verletzungen zu verringern: WARNUNGSicherheitsinformationen _3

1. Dieses Gerät ist nicht zur Verwendung durch Personen

(einschließlich Kindern) mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, sofern sie nicht von einer für ihre Sicherheit verantwortliche Person im Umgang mit dem Gerät unterwiesen wurden und von dieser beaufsichtigt werden.

2. Bei Verwendung in Europa: Dieses Gerät darf von Kindern

ab 8Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden.

3. Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie

mit dem Gerät spielen.

4. Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder

vom Kundendienst bzw. von einer entsprechend qualifi zierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen.

5. Es sind die neuen mit dem Gerät gelieferten Schlauchsets zu

verwenden und die alten dürfen nicht wiederverwendet werden.

6. Wenn das Gerät am Boden Ventilationsö nungen besitzt, müssen

Sie darauf achten, dass diese nicht durch Teppich verdeckt werden.

7. Bei Verwendung in Europa: Kinder unter 3 Jahren müssen

von dem Gerät ferngehalten werden, es sei denn, sie werden ununterbrochen beaufsichtigt. DW5500M-02437A-00_DE.indd 3DW5500M-02437A-01_DE.indd 3 3/8/2017 12:20:21 PM3/8/2017 12:20:21 PM4_ Sicherheitsinformationen

8. VORSICHT: Um die Gefahr eines unbeabsichtigten Zurücksetzens

der thermischen Abschaltung zu verhindern, darf das Gerät nicht mit einem externen Schalter, wie z. B. einem Timer, ausgestattet oder an einen Schaltkreis angeschlossen werden, der von den Versorgungsunternehmen regelmäßig ein- bzw. ausgeschaltet wird.

9. Dieses Gerät ist zur Verwendung im Haushalt und ähnlichen

Umgebungen bestimmt, wie z. B.: – in Küchen oder Kantinen in Geschäften, Büros und ander

Arbeitsumgebungen; – auf Bauernhöfen; – in Gasthäusern, Hotels, Herbergen und ander

Wohnumgebungen; – in Frühstückspensionen und ähnlichen Umgebungen.

10. Die Gerätetür darf nicht o en gelassen werden, da dies eine

Stolperfalle darstellen könnte.

11. WARNUNG: Messer und andere Utensilien mit scharfen Spitzen

müssen entweder fl ach liegend eingeräumt oder so in den Besteckkorb gestellt werden, dass ihre Spitze nach unten weist. Sicherheitshinweise DW5500M-02437A-00_DE.indd 4DW5500M-02437A-01_DE.indd 4 3/8/2017 12:20:21 PM3/8/2017 12:20:21 PMSicherheitsinformationen _5

ANWEISUNGEN ZUR BEDIENUNG DER SPÜLMASCHINE

Diese Spülmaschine ist nicht für den Einsatz im gewerblichen Umfeld geeignet. Sie ist für den Einsatz in Privathaushalten und in ähnlichen Arbeits- und Wohnumgebungen bestimmt:

Büros und Ausstellungsräume und von Bewohnern in Einrichtungen wie:

• Jugendherbergen und Pensionen. Sie darf in Übereinstimmung mit den Anweisungen in diesem Benutzerhandbuch ausschließlich als Haushaltsgerät für die Reinigung von haushaltsüblichem Geschirr und Besteck verwendet werden. Jede andere Verwendung wird vom Hersteller nicht unterstützt und kann potenziell gefährlich sein. Der Hersteller haftet für keinerlei Schäden, die durch unsachgemäße oder falsche Nutzung bzw. Bedienung des Geräts entstehen. Verwenden Sie keine Lösungsmittel im Gerät. Es besteht Explosionsgefahr. Spülmittel dürfen weder eingeatmet noch verschluckt werden. Spülmittel enthalten reizende oder ätzende Inhaltsstoe, die beim Verschlucken oder Einatmen ein Brennen in der Nase, im Mund und im Rachen verursachen und die Atmung behindern können. Konsultieren Sie sofort einen Arzt, wenn Reinigungsmittel verschluckt oder inhaliert wurde. Lassen Sie die Gerätetür nicht unnötig oen stehen, denn Sie könnten darüber stolpern. Setzen und lehnen Sie sich nicht auf die geönete Gerätetür. Dies könnte dazu führen, dass die Spülmaschine umkippt und Verletzungen und Schäden am Gerät auftreten. Verwenden Sie nur Spülmittel und Klarspüler für Haushaltsspülmaschinen. Verwenden Sie kein Flüssigspülmittel. Verwenden Sie kein stark säurehaltiges Spülmittel. Füllen Sie den Klarspülerbehälter nicht mit Pulver- oder Flüssigspülmittel. Dadurch würde der Behälter schwer beschädigt. Das versehentliche Füllen des Salzbehälters mit Pulver- oder Flüssigspülmittel führt zu Schäden am Wasserenthärter. Vergewissern Sie sich daher vor Befüllen des Salzbehälters, dass Sie wirklich die Packung mit Spülmaschinensalz in der Hand halten. Verwenden Sie für die Regenerierung nur spezielles grobkörniges Spülmaschinensalz, da andere Salze unlösliche Zusätze enthalten können, die die Funktionstüchtigkeit des Wasserenthärters beeinträchtigen können. In einem Gerät mit Besteckkorb (je nach Modell), wird Besteck besser gereinigt und getrocknet, wenn es im Korb mit den Grien nach unten einsortiert wird. Um jedoch das Risiko von Verletzungen auszuschließen, ordnen Sie Messer und Gabeln usw. mit dem Gri nach oben an. Kunststoteile, die beim Spülen in heißem Wasser möglicherweise beschädigt werden (z. B. Einweg-Kunststobehälter oder Besteck und Geschirr aus Kunststo) dürfen nicht in der Spülmaschine gereinigt werden. Der Kunststo könnte aufgrund der hohen Temperaturen in der Spülmaschine schmelzen und seine Form verlieren. Stellen Sie bei Modellen mit der Funktion Startverzögerung sicher, dass das Spülmittelfach trocken ist, ehe Sie Spülmittel hineingeben. Wischen Sie es nötigenfalls trocken. In einem feuchten Spülmittelfach verklumpt das Spülmittel und kann dann nicht mehr vollständig aufgelöst werden. WARNUNG WARNUNG VORSICHT VORSICHT VORSICHT VORSICHT VORSICHT DW5500M-02437A-00_DE.indd 5DW5500M-02437A-01_DE.indd 5 3/8/2017 12:20:21 PM3/8/2017 12:20:21 PM Messer und andere Utensilien mit scharfen Spitzen müssen entweder flach liegend eingeräumt oder so in den Besteckkorb gestellt werden, dass ihre Spitze nach unten weist. WARNUNG6_ Sicherheitsinformationen

HINWEISE ZUM SCHUTZ IHRER KINDER

Dieses Gerät ist kein Spielzeug! Um jegliches Risiko von Verletzungen auszuschließen, halten Sie Kinder fern und gestatten Sie ihnen nicht, in oder an der Spülmaschine zu spielen oder die Bedienelemente zu verwenden. Sie können die damit möglicherweise verbundenen Gefahren nicht verstehen. Beaufsichtigen Sie Kinder, wenn Sie in der Küche arbeiten. Es besteht die Gefahr, dass spielende Kinder sich in der Spülmaschine einschließen. Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden. Ältere Kinder dürfen die Spülmaschine nur verwenden, wenn ihnen die Funktionsweise umfassend erklärt wurde und sie in der Lage sind, das Gerät sicher zu bedienen und die mit einer missbräuchlichen Verwendung verbundenen Gefahren zu erkennen. HALTEN SIE KINDER FERN VON SPÜLMITTELN! Spülmittel enthalten reizende oder ätzende Inhaltsstoe, die beim Verschlucken oder Einatmen ein Brennen im Mund, in der Nase und im Rachen verursachen und die Atmung beeinträchtigen können. Halten Sie Kinder von der Spülmaschine fern, wenn die Gerätetür geönet ist. Es könnten sich noch Spülmittelreste im Gerät befinden. Suchen Sie sofort den Arzt auf, wenn Ihr Kind Spülmittel verschluckt oder eingeatmet hat.

ANWEISUNGEN ZUR INSTALLATION DER SPÜLMASCHINE

Überprüfen Sie das Gerät vor dem Aufstellen auf äußerlich sichtbare Schäden. Unter keinen Umständen sollten Sie ein beschädigtes Gerät verwenden. Ein beschädigtes Gerät kann gefährlich sein. Die Spülmaschine darf nur über eine geeignete Steckdose mit Absicherung an die Stromversorgung angeschlossen werden. Nachdem die Spülmaschine installiert wurde, muss die Steckdose weiterhin leicht zugänglich sein, damit das Gerät jederzeit einfach von der Stromversorgung getrennt werden kann. (Einzelheiten hierzu erhalten Sie im Abschnitt „Bauteile und Funktionen“ auf Seite 11.) Hinter der Spülmaschine dürfen sich keine Steckdosen befinden. Es besteht Überhitzungs- und Brandgefahr, wenn die Spülmaschine gegen einen Stecker gedrückt wird. Die Spülmaschine darf nicht unter einem Kochfeld eingebaut werden. Die von Kochfeldern manchmal erzeugten hohen Strahlungstemperaturen könnten die Spülmaschine beschädigen. Aus dem gleichen Grund darf die Spülmaschine nicht in der Nähe von Feuerstellen oder anderen Geräten aufgestellt werden, die Wärme abgeben (wie z. B. Heizungen usw.). Schließen Sie die Spülmaschine erst dann an das Stromnetz an, nachdem sie vollständig installiert wurde und alle Einstellungen an den Federn der Gerätetüren durchgeführt wurden. Prüfen Sie vor dem Anschließen des Geräts, ob die Anschlussdaten auf dem Typenschild (Spannung und Anschlussleistung) mit denen des verwendeten Stromnetzes übereinstimmen. Wenn Sie Zweifel haben, wenden Sie sich an einen qualifizierten Elektriker. WARNUNGWARNUNGWARNUNGWARNUNGWARNUNGVORSICHTWARNUNGWARNUNGVORSICHT Sicherheitshinweise DW5500M-02437A-00_DE.indd 6DW5500M-02437A-01_DE.indd 6 3/8/2017 12:20:22 PM3/8/2017 12:20:22 PMSicherheitsinformationen _7 Die elektrische Sicherheit dieses Gerätes ist nur gewährleistet, wenn es unterbrechungsfrei an eine wirksame Erdung angeschlossen ist. Es ist sehr wichtig, dass diese grundlegende Sicherheitsanforderung erfüllt und regelmäßig überprüft wird. Wenn Sie hinsichtlich der elektrischen Anlage im Haus unsicher sind, lassen Sie sie von einem qualifizierten Elektriker überprüfen. Der Hersteller haftet nicht für die Folgen einer unzureichenden Erdung (z. B. Stromschlag). Schließen Sie das Gerät nicht über eine Mehrfachsteckdosenleiste oder ein Verlängerungskabel an das Stromnetz an. Mit solchen Vorrichtungen kann die gewünschte Sicherheit des Gerätes (z. B. wegen der Gefahr von Überhitzung) nicht garantiert werden. Dieses Gerät darf nur dann in mobilen Einrichtungen wie Schien installiert werden, nachdem von einem ausreichend qualifizierten Techniker eine Risikobeurteilung der Einrichtung durchgeführt wurde. Das Kunststogehäuse des Wasseranschlusses enthält ein elektrisches Bauteil. Das Gehäuse darf nicht in Wasser getaucht werden. Der AquaStopp-Schlauch enthält elektrische Leitungen. Schneiden Sie deshalb niemals den Zulaufschlauch ab, auch wenn er zu lang ist. Installations-, Wartungs- und Reparaturarbeiten dürfen nur unter strikter Einhaltung der geltenden nationalen und lokalen Sicherheitsvorschriften und durch eine fachlich qualifizierte und kompetente Person durchgeführt werden. Reparaturen und andere Arbeiten von unqualifizierten Personen können gefährlich sein. Der Hersteller haftet nicht für unbefugte Arbeiten. Das integrierte Leckschutzsystem bietet Schutz vor Wasserschäden, solange folgende Voraussetzungen erfüllt sind:

• Die Spülmaschine ist korrekt installiert und an die Wasserleitungen angeschlossen.

• Die Spülmaschine ist ordnungsgemäß gewartet und Teile werden ersetzt, sobald es ersichtlich wird, dass dies notwendig ist.

• Das Absperrventil wurde geschlossen, wenn das Gerät über einen längeren Zeitraum (z. B. während der Urlaubszeit) nicht verwendet wurde.

• Das Leckschutzsystem funktioniert sogar dann, wenn das Gerät ausgeschaltet ist. Allerdings muss das Gerät dafür an die Stromversorgung angeschlossen sein. Ein beschädigtes Gerät birgt Gefahren. Wenn die Spülmaschine beschädigt wird, trennen Sie sie vom Netz und rufen Sie Ihren Händler oder den Kundendienst an. Unsachgemäße Reparaturen können zu unvorhergesehenen Gefahren für den Benutzer führen, für die der Hersteller keine Haftung übernehmen kann. Reparaturen dürfen nur von einem dafür zugelassenen Servicetechniker durchgeführt werden. Defekte Bauteile dürfen nur gegen Originalersatzteile ausgetauscht werden. Nur durch den Einbau von Originalteilen kann die Sicherheit des Gerätes gewährleistet werden. Trennen Sie die Spülmaschine bei Wartungsarbeiten immer vom Netz, indem Sie die Schaltsteckdose abschalten und den Stecker abziehen. Wenn das Anschlusskabel beschädigt ist, muss es durch ein beim Hersteller erhältliches Spezialkabel ersetzt werden. Aus Sicherheitsgründen darf das Kabel nur durch den Kundendienst oder einen zugelassenen Servicetechniker eingebaut werden. VORSICHT VORSICHT VORSICHT WARNUNG VORSICHT DW5500M-02437A-00_DE.indd 7DW5500M-02437A-01_DE.indd 7 3/8/2017 12:20:22 PM3/8/2017 12:20:22 PM8_ Sicherheitsinformationen In Ländern mit Gegenden, in denen es zu einem Befall mit Kakerlaken oder anderem Ungeziefer kommen kann, ist insbesondere darauf zu achten, dass sich das Gerät und seine Umgebung jederzeit in einem sauberen Zustand befinden. Schäden, die durch Kakerlaken oder anderes Ungeziefer verursacht werden, sind durch die Garantie nicht abgedeckt. Im Falle einer Störung oder zum Zwecke der Reinigung muss das Gerät komplett vom Stromnetz getrennt werden, indem:

• es an der Steckdose ausgeschaltet und der Stecker abgezogen wird, oder

• es am Netz abgeschaltet wird, oder

• die Hauptsicherung getrennt wird, oder

• die Schraubsicherung entfernt wird (in Ländern, in denen dies zutrit). Änderungen am Gerät dürfen nur mit vorheriger Genehmigung durch den Hersteller durchgeführt werden. Önen Sie niemals das Gehäuse des Geräts. Manipulationen an den elektrischen Verbindungen und Komponenten oder an mechanischen Teilen sind sehr gefährlich und können Betriebsstörungen oder Stromschläge verursachen. Während der Garantiezeit des Geräts dürfen Reparaturen nur von einem durch den Hersteller zugelassenen Servicetechniker durchgeführt werden. Anderenfalls erlischt die Garantie. Stellen Sie bei der Installation des Geräts sicher, dass oberhalb, zu beiden Seiten und auf der Rückseite des Geräts ausreichend Freiraum für die ordnungsgemäße Belüftung bleibt. Wenn zwischen dem Gerät und dem Waschbecken nicht genügend Platz frei ist, wird möglicherweise Waschbecken beschädigt oder Schimmel entstehen. Stellen Sie sicher, dass die Einstellung für die Wasserhärte Ihrer Spülmaschine den Werten in Ihrer Region entspricht. (Einzelheiten hierzu erhalten Sie im Abschnitt „Wasserenthärter (Festlegen der Wasserhärte)“ auf Seite 19.) WARNUNG VORSICHT VORSICHT VORSICHT Sicherheitshinweise DW5500M-02437A-00_DE.indd 8DW5500M-02437A-01_DE.indd 8 3/8/2017 12:20:23 PM3/8/2017 12:20:23 PMSicherheitsinformationen _9 DW5500M-02437A-00_DE.indd 9DW5500M-02437A-01_DE.indd 9 3/8/2017 12:20:23 PM3/8/2017 12:20:23 PM Hinweise zur WEEE-Kennzeichnung Korrekte Entsorgung von Altgeräten (Gilt für Länder mit Abfalltrennsystemen) Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf einem Elektro- oder Elektronikgerät, der Verpackung, Gebrauchsanweisung oder dem Garantieschein weist darauf hin, dass das Elektro- oder Elektronikgerät nicht im unsortierten Siedlungsabfall (Hausmüll) entsorgt werden darf, sondern einer getrennten Sammlung zugeführt werden muss. Sie sind verpichtet, dieses Gerät und Zubehörteile einer vom Hausmüll getrennten Erfassung zuzuführen. Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, sind vor der Abgabe an einer Erfassungsstelle zerstörungsfrei vom Altgerät zu trennen. Vertreiber von Elektro- oder Elektronikgeräten, einschließlich des Lebensmitteleinzel-, Fernabsatz- und Versandhandels, sind ab einer bestimmten Verkaufs-, Lager- bzw. Versandächengröße gesetzlich grundsätzlich zur unentgeltlichen Rücknahme von Altgeräten verpichtet, wenn Sie bei dem Vertreiber ein neues Gerät kaufen oder es sich um ein kleines Altgerät handelt, das bestimmte Maße nicht überschreitet. Nähere Informationen und Einzelheiten zu diesen Rücknahmemöglichkeiten und pichten erhalten Sie von dem jeweiligen Vertreiber. Endnutzer einschließlich privater Nutzer wenden sich an ihren öffentlich-rechtlichen Entsorgungsträger, um in Erfahrung zu bringen, wo sie das Altgerät für eine umweltfreundliche Entsorgung zurückgeben können. Gewerblichen Endnutzern stehen zusätzliche herstellerspezische Möglichkeiten zur Rückgabe zur Verfügung, die sie direkt beim Hersteller erfragen können. Bitte löschen Sie vor Abgabe an einer Erfassungsstelle selbstständig alle personenbezogenen Daten auf Ihrem Gerät. Weitere Informationen zum Engagement von Samsung für die Umwelt und zu den aufsichtsrechtlichen Bestimmungen für bestimmte Produkte wie z. B. REACH, WEEE oder Batterien, nden Sie unter Samsung.com auf der Seite, auf der wir uns mit Nachhaltigkeitsfragen beschäftigen.10_ Inhalt Inhalt

11 Funktionen der Spülmaschine 14 Bedienfeld 17 Anzeigen

19 Wasserenthärter (Festlegen der Wasserhärte) 20 Einfüllen von Salz in die Enthärteranlage 21 Verwenden von Spülmittel 22 Verwenden von Klarspüler 23 Verwenden der Geschirrspültab-Funktion

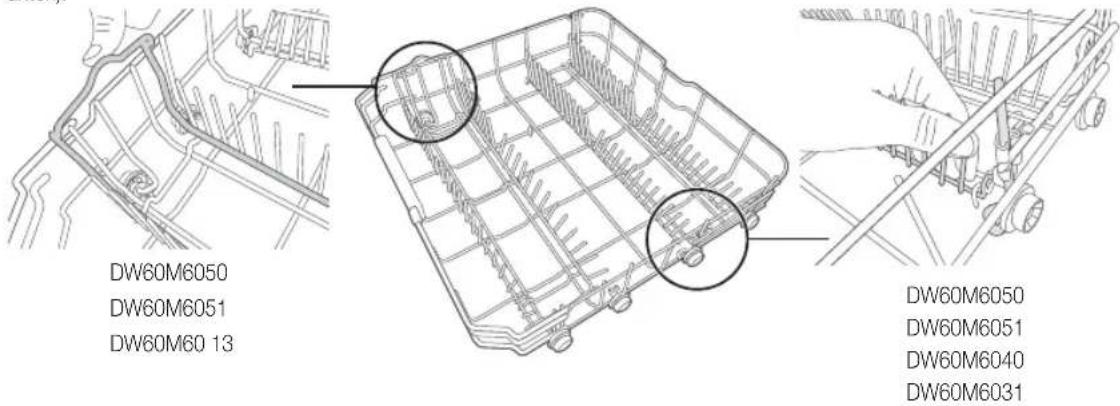

24 Füllen des oberen Korbs 26 Füllen des unteren Korbs 26 Umklappen der Zinken für den unteren Korb 27 Besteckkorb 29 Die folgenden Besteck-/Geschirrteile sind für das Reinigen in der Spülmaschine WASCHPROGRAMME

30 Einschalten des Geräts 30 Wechseln des Programms 31 Ende des Spülprogramms 31 Spülprogrammtabelle

REINIGUNG UND PFLEGE

33 Reinigen der Filter 34 Reinigen der Sprüharme 34 Reinigen der Gerätetür 34 Pflegen der Spülmaschine 34 Frostschutz 35 So pflegen Sie Ihre Spülmaschine

AUFSTELLEN IHRER SPÜLMASCHINE

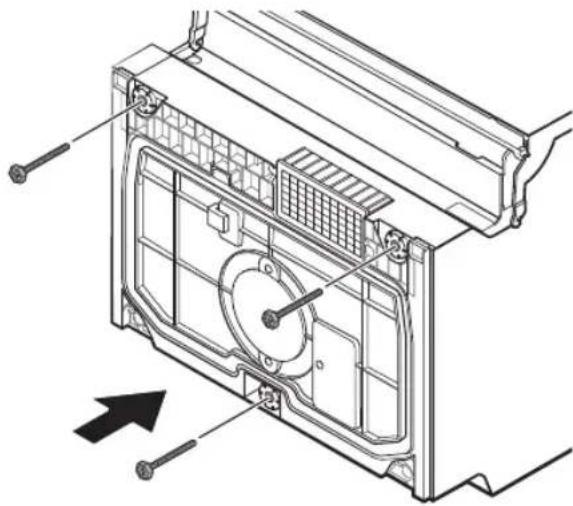

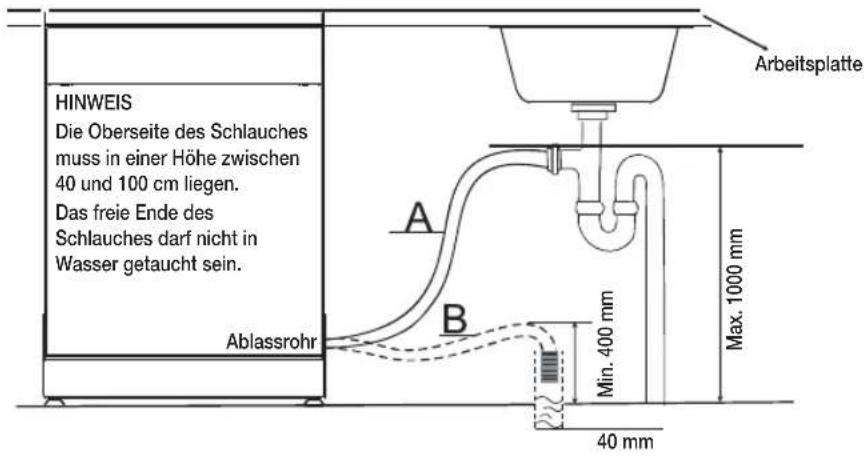

36 Wasserversorgung und Abfluss 38 Anschluss der Ablaufschläuche 38 Aufstellung des Geräts 38 Starten der Spülmaschine

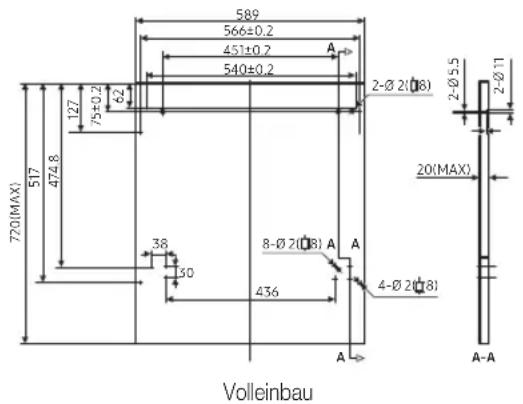

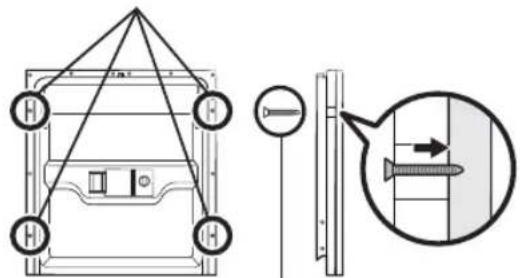

39 Unterbau, Teileinbau, Volleinbau der Spülmaschine FEHLERBEHEBUNG

45 Vor einem Anruf beim Kundendienst 48 Fehlercodes ANHANG

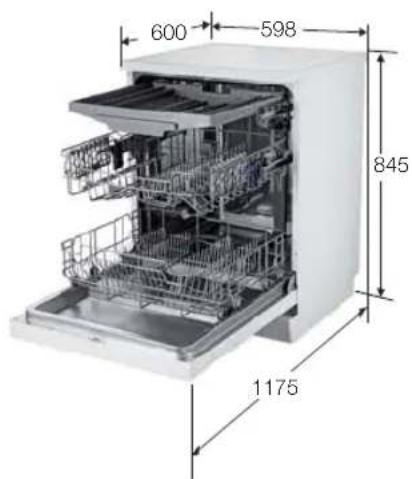

49 Technische Daten 50 Abmessungen des Geräts DW5500M-02437A-00_DE.indd 10DW5500M-02437A-01_DE.indd 10 3/8/2017 12:20:23 PM3/8/2017 12:20:23 PMBauteile und Funktionen _11

01 BAUTEILE UND FUNKTIONEN

Bauteile und Funktionen

FUNKTIONEN DER SPÜLMASCHINE

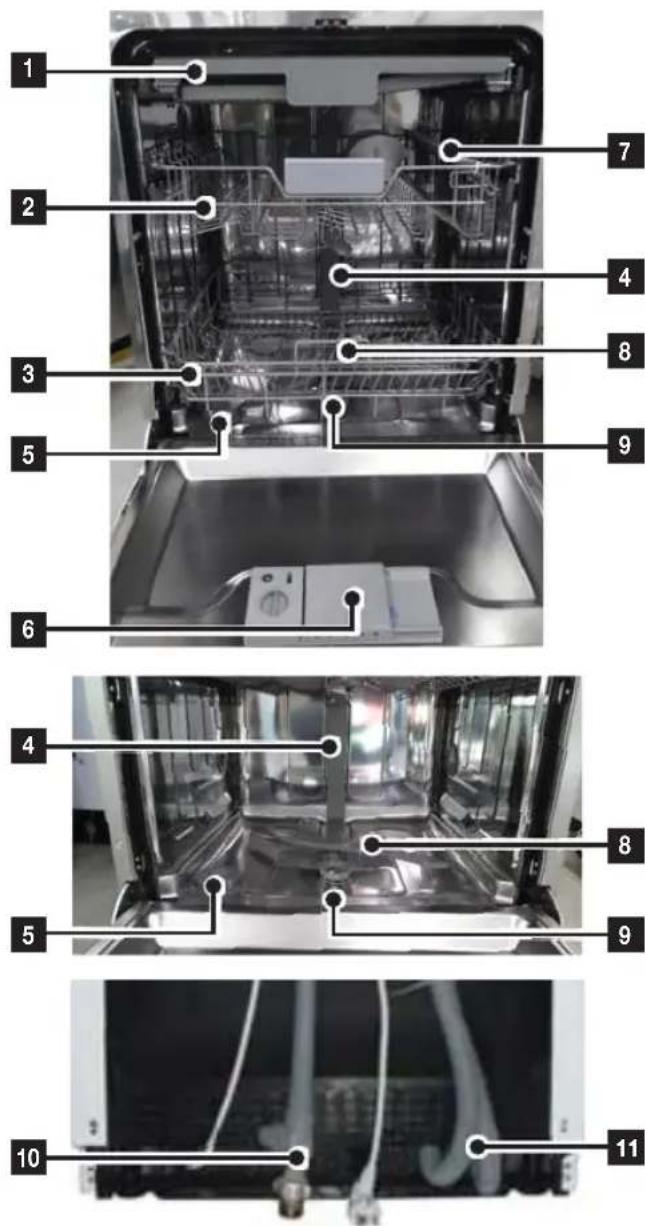

Ansicht von vorn und hinten DW60M6050**/

1 3. Korb2 Oberer Korb3 Unterer Korb4 Leitungsdüse5 Salzbehälter6 Spülmittelfach7 Tassenablage8 Sprüharme9 Filtereinheit10 Frischwasserschlauch11 AbwasserschlauchZubehör – Bedienungsanleitung, Salztrichter, Besteckkorb. DW5500M-02437A-00_DE.indd 11DW5500M-02437A-01_DE.indd 11 3/8/2017 12:20:23 PM3/8/2017 12:20:23 PM DW60M60 **3112_ Bauteile und Funktionen Bauteile und Funktionen Ansicht von vorn und hinten (DW60M6051**)

1 3. Korb 2 Oberer Korb 3 Unterer Korb 4 Leitungsdüse 5 Salzbehälter 6 Spülmittelfach 7 Tassenablage 8 Sprüharme 9 Filtereinheit 10 Frischwasserschlauch 11 Abwasserschlauch Zubehör – Bedienungsanleitung, Salztrichter, Besteckkorb. DW5500M-02437A-00_DE.indd 12DW5500M-02437A-01_DE.indd 12 3/8/2017 12:20:25 PM3/8/2017 12:20:25 PMBauteile und Funktionen _13

01 BAUTEILE UND FUNKTIONEN

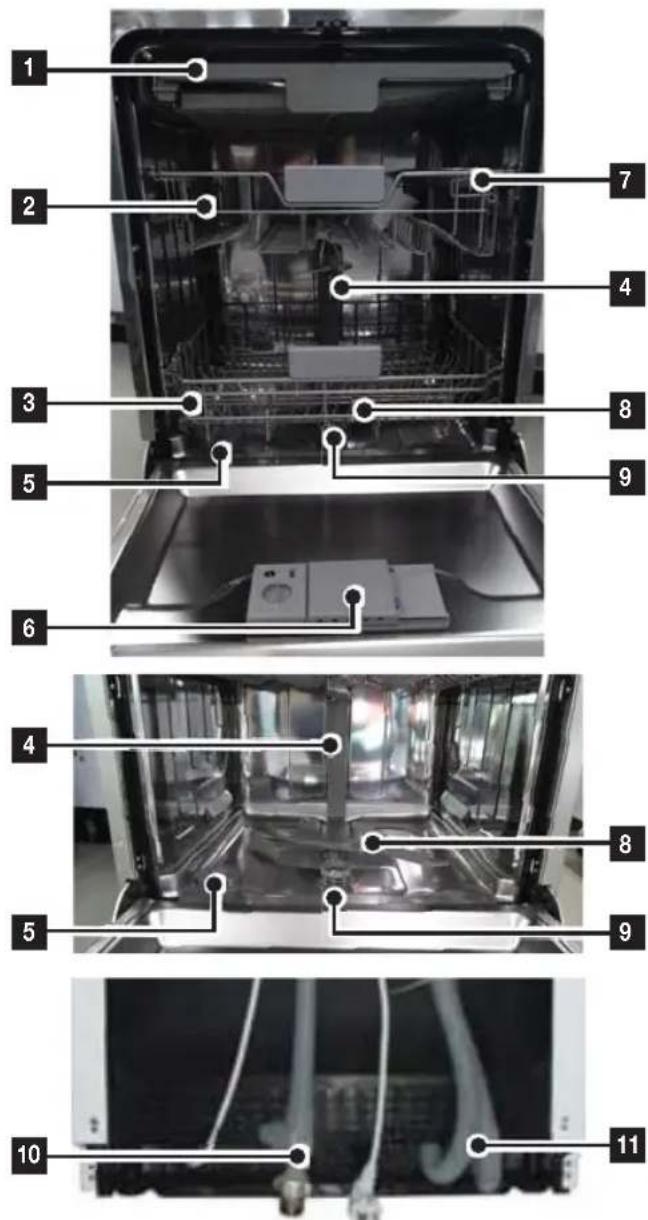

Ansicht von vorn und hinten (DW60M6040**)

1 Oberer Korb 2 Unterer Korb 3 Leitungsdüse 4 Salzbehälter 5 Spülmittelfach 6 Tassenablage 7 Sprüharme 8 Filtereinheit

1 Power (Ein/Aus) Drücken Sie diese Taste, um Ihre Spülmaschine einzuschalten: Der Bildschirm leuchtet auf. 2 Programm Drücken Sie diese Taste, um das Spülprogramm auszuwählen. 3 Halbe Ladung Verwenden Sie, um Energie zu sparen, entweder den oberen oder den unteren Korb, wenn Sie nur eine kleine Geschirrmenge eingeräumt haben. Drücken Sie die Taste Halbe Ladung, und wählen Sie den oberen oder den unteren Korb. 4 Bediensperre Mit dieser Taste können Sie alle Tasten auf dem Bedienfeld sperren, damit Kinder die Spülmaschine nicht durch Drücken der Tasten auf dem Bedienfeld versehentlich starten können. Um die Tasten auf dem Bedienfeld zu sperren bzw. zu entsperren, halten Sie die Taste Bediensperre drei (3) Sekunden lang gedrückt. 5 Anzeigefenster Betriebsanzeige, Zeit bis zum Start, Fehlercodes usw. 6 Start (Starten) Zum Starten eines Programms drücken Sie die Taste Start (Starten) und schließen dann erst die Gerätetür. *Zurücksetzen : Wenn Sie ein laufendes Programm abbrechen und die Spülmaschine leer pumpen möchten, halten Sie die Taste Start (Starten) 3 Sekunden lang gedrückt. Nachdem die Spülmaschine zurückgesetzt wurde, können Sie ein neues Programm mit Optionen auswählen und dann die Taste Start (Starten) drücken, um die Spülmaschine wieder zu starten. 7 Startverzögerung Drücken Sie diese Taste, um die Zeit bis zum Start (Starten) einzustellen. Sie können den Beginn des Spülprogramms um bis zu 24 Stunden verzögern. Mit jedem Drücken der Taste verzögern Sie den Start um eine Stunde. 8 Hygiene Drücken Sie die Taste Hygiene, um die bestmögliche Hygiene in Ihrer Spülmaschine zu erreichen. Beim letzten Spülen wird die Wassertemperatur mehrere Minuten lang auf bis zu 67 ºC erhöht. Diese Funktion ist bei allen Programmen außer Kurzprogramm und Vorspülen verfügbar. 9 Geschirrspültab Hiermit aktivieren Sie die Funktion Geschirrspültab, bei der Salz und Klarspüler sowie ein Geschirrspültab benötigt werden. Diese Taste können Sie nur in den Programmen Intensiv, Auto und ÖKO auswählen. Bauteile und Funktionen DW5500M-02437A-00_DE.indd 14DW5500M-02437A-01_DE.indd 14 3/8/2017 12:20:28 PM3/8/2017 12:20:28 PM DW60M60 13 DW60M60 S*31Bauteile und Funktionen _15

01 BAUTEILE UND FUNKTIONEN

• Solange die Tür oen ist, können Sie nur die Taste Power (Ein/Aus) benutzen.

• Die gewünschten Optionen (Geschirrspültab, Startverzögerung und/oder Halbe Ladung) können Sie vor Beginn jedes Programms auswählen. WICHTIG: Um die bestmögliche Leistung aus Ihrer Spülmaschine zu holen, lesen Sie die Betriebsanleitung vollständig durch, ehe Sie das Gerät zum ersten Mal verwenden. DW60M6050BB/

DW60M6040BB 1 Power (Ein/Aus) Drücken Sie diese Taste, um Ihre Spülmaschine einzuschalten: Der Bildschirm leuchtet auf. 2 Programm Drücken Sie diese Taste, um das Spülprogramm auszuwählen. 3 Oberer Korb Wenn Sie Oberer Korb wählen, wird nur der obere Sprüharm aktiviert. Der untere Sprüharm wird deaktiviert. Diese Funktion eignet sich zum Reinigen von Gläsern oder einer geringen Menge an Geschirr im oberen Korb. Beladen Sie bei Verwendung von Oberer Korb ausschließlich den oberen Korb mit Geschirr, Gläsern usw. Gegenstände im Unterkorb werden nicht gereinigt. Durch Auswahl der Option Oberer Korb werden die Programmdauer wie auch der Stromverbrauch gesenkt. 4 Unterer Korb Bei Auswahl der Option Unterer Korb wird nur der untere Sprüharm verwendet. Der Sprüharm am Oberkorb ist deaktiviert. Diese Funktion eignet sich zum Reinigen von Gläsern oder einer geringen Menge an Geschirr im unteren Korb. Beladen Sie bei Verwendung von Unterer Korb ausschließlich den unteren Korb mit Geschirr, Gläsern usw. Gegenstände im Oberkorb werden nicht gereinigt. Durch Auswahl der Option Unterer Korb werden die Programmdauer wie auch der Stromverbrauch gesenkt. 5 Hygiene Drücken Sie die Taste Hygiene, um die bestmögliche Hygiene in Ihrer Spülmaschine zu erreichen. Beim letzten Spülen wird die Wassertemperatur mehrere Minuten lang auf bis zu 67 ºC erhöht. Diese Funktion ist bei allen Programmen außer Kurzprogramm und Vorspülen verfügbar. 6 Geschirrspültab Hiermit aktivieren Sie die Funktion Geschirrspültab, bei der Salz und Klarspüler sowie ein Geschirrspültab benötigt werden. Diese Funktion ist bei allen Programm außer Auto, Kurzprogramm und Vorspülen verfügbar. DW5500M-02437A-00_DE.indd 15DW5500M-02437A-01_DE.indd 15 3/8/2017 12:20:28 PM3/8/2017 12:20:28 PM DW60M60 BB3116_ Bauteile und Funktionen 7 Bediensperre Mit dieser Taste können Sie alle Tasten auf dem Bedienfeld sperren, damit Kinder die Spülmaschine nicht durch Drücken der Tasten auf dem Bedienfeld versehentlich starten können. Um die Tasten auf dem Bedienfeld zu sperren bzw. zu entsperren, halten Sie die Taste Bediensperre drei (3) Sekunden lang gedrückt. 8 Anzeige Wenn Klarspüler nachfüllen oder Salz nachfüllen leuchten, müssen Sie Klarspüler bzw. Salz nachfüllen. Startverzögerung-Anzeige

• Wenn „Startverzögerung“ leuchtet, haben Sie die Funktion Startverzögerung aktiviert. Klarspüler nachfüllen-Anzeige

• Wenn die Anzeige Klarspüler nachfüllen leuchtet, geht in der Spülmaschine der Salzvorrat zur Neige und Sie müssen Spülmaschinensalz nachfüllen. Salz nachfüllen-Anzeige

• Wenn die Anzeige Salz nachfüllen leuchtet, geht in der Spülmaschine der Salzvorrat zur Neige und Sie müssen Spülmaschinensalz nachfüllen. 9 Anzeige Zeigt die Restzeit, eventuelle Fehlercodes oder die Startverzögerung an. 10 Startverzögerung Drücken Sie diese Taste, um die Zeit bis zum Start (Starten) einzustellen. Sie können den Beginn des Spülprogramms um bis zu 24 Stunden verzögern. Mit jedem Drücken der Taste verzögern Sie den Start um eine Stunde. 11 Start (Starten) Zum Starten eines Programms drücken Sie die Taste Start (Starten) und schließen dann erst die Gerätetür. *Zurücksetzen : Wenn Sie ein laufendes Programm abbrechen und die Spülmaschine leer pumpen möchten, halten Sie die Taste Start (Starten) 3 Sekunden lang gedrückt. Nachdem die Spülmaschine zurückgesetzt wurde, können Sie ein neues Programm mit Optionen auswählen und dann die Taste Start (Starten) drücken, um die Spülmaschine wieder zu starten. Die gewünschten Optionen (Geschirrspültab, Halbe Ladung, Verzögerung, Hygiene) können Sie vor Beginn eines Programms auswählen. Beachten Sie die folgenden Hinweise, um die Empfindlichkeit des Touchpads zu erhalten:

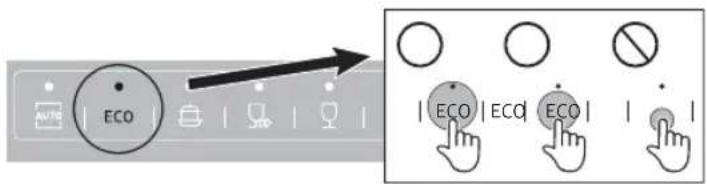

• Berühren Sie die Bedienfeldtasten mittig mit einem Finger. Drücken Sie sie nicht mit übermäßiger Kraft.

• Reinigen Sie die Oberfläche des Bedienfelds regelmäßig mit einem feuchten weichen Tuch.

• Achten Sie darauf, stets nur eine Bedienfeldtaste zur gleichen Zeit zu drücken (außer bei angegebenen Tastenkombinationen). kAĮ kAĮ kAĮ Bauteile und Funktionen DW5500M-02437A-00_DE.indd 16DW5500M-02437A-01_DE.indd 16 3/8/2017 12:20:29 PM3/8/2017 12:20:29 PMBauteile und Funktionen _17

DW60M6050/DW60M6051/ DW60M6040 1 Programmsymbole Wählen Sie das gewünschte Programm durch Drücken der Taste Programm. Intensiv Stark verschmutzte Teile wie Töpfe und Pfannen. Automatikprogramm Leicht bis stark verschmutzte täglich genutzte Teile mit automatischer Erkennung des Verschmutzungsgrads. ÖKO Normal verschmutzte täglich genutzte Teile mit reduziertem Energie- und Wasserverbrauch. Express Kurzes Programm für normal verschmutzte täglich genutzte Teile. Kurzprogramm Leicht verschmutzte Teile mit sehr kurzer Programmdauer. DW60M6050/DW60M6051/ Schonprogramm Leicht verschmutzte empfindliche Teile. Vorspülen Spülen mit kaltem Wasser, um Schmutz zu entfernen, ehe ein neues Programm gestartet wird. 2 Anzeige Zeigt die Restzeit, eventuelle Fehlercodes oder die Startverzögerung an. 3 Nachfüllanzeigen Wenn die Nachfüllanzeigen für Klarspüler oder Salz leuchten, müssen Sie Klarspüler bzw. Salz nachfüllen. Nachfüllanzeige für Klarspüler Wenn die Nachfüllanzeigen für Klarspüler oder Salz leuchten, müssen Sie Klarspüler bzw. Salz nachfüllen. Informationen zum Füllen des Klarspülerbehälters finden Sie im Abschnitt „Einfüllintervall für den Klarspüler“ auf Seite 22. Salznachfüllanzeige Wenn die Salznachfüllanzeige leuchtet, ist in der Spülmaschine nicht mehr genug Spülmaschinensalz enthalten. Es muss also nachgefüllt werden. Informationen zum Nachfüllen des Salzbehälters finden Sie im Abschnitt „Einfüllen von Salz in die Enthärteranlage“ auf Seite 20). DW5500M-02437A-00_DE.indd 17DW5500M-02437A-01_DE.indd 17 3/8/2017 12:20:29 PM3/8/2017 12:20:29 PM DW60M60 13 DW60M6031S* DW60M60 1318_ Bauteile und Funktionen DW60M6050BB/DW60M6040BB/

DW60M6050/ DW60M6040 1 Programmsymbole Wählen Sie das gewünschte Programm durch Drücken der Taste Programm. Automatikprogramm Leicht bis stark verschmutzte täglich genutzte Teile mit automatischer Erkennung des Verschmutzungsgrads. ÖKO Normal verschmutzte täglich genutzte Teile mit reduziertem Energie- und Wasserverbrauch. Intensiv Stark verschmutzte Teile wie Töpfe und Pfannen. Kurzprogramm Leicht verschmutzte Teile mit sehr kurzer Programmdauer. DW60M6050/DW60M6051 Schonprogramm Leicht verschmutzte empfindliche Teile. Express Kurzes Programm für normal verschmutzte täglich genutzte Teile. Vorspülen Spülen mit kaltem Wasser, um Schmutz zu entfernen, ehe ein neues Programm gestartet wird. 2 Nachfüllanzeigen Wenn die Nachfüllanzeigen für Klarspüler oder Salz leuchten, müssen Sie Klarspüler bzw. Salz nachfüllen. Salznachfüllanzeige Wenn die Salznachfüllanzeige leuchtet, ist in der Spülmaschine nicht mehr genug Spülmaschinensalz enthalten. Es muss also nachgefüllt werden. Informationen zum Nachfüllen des Salzbehälters finden Sie im Abschnitt „Einfüllen von Salz in die Enthärteranlage“ auf Seite 20). Nachfüllanzeige für Klarspüler Wenn die Nachfüllanzeigen für Klarspüler oder Salz leuchten, müssen Sie Klarspüler bzw. Salz nachfüllen. Informationen zum Nachfüllen des Klarspülmittelbehälters finden Sie im Abschnitt „Füllen des Klarspülerbehälters“ auf Seite 22. Anzeige für Startverzögerung Wenn Anzeige „Startverzögerung“ leuchtet, haben Sie die Option „Startverzögerung“ aktiviert. 3 Anzeige Zeigt die Restzeit, eventuelle Fehlercodes oder die Startverzögerung an. Bauteile und Funktionen DW5500M-02437A-00_DE.indd 18DW5500M-02437A-01_DE.indd 18 3/8/2017 12:20:30 PM3/8/2017 12:20:30 PM DW60M60 BB31 DW60M6031 /DW60M60 13Verwenden von Spülmittel und Wasserenthärter _19 02 VERWENDEN VON SPÜLMITTEL UND WASSERENTHÄRTER Verwenden von Spülmittel und Wasserenthärter WASSERENTHÄRTER (FESTLEGEN DER WASSERHÄRTE) Die Spülmaschine ermöglicht die Einstellung des Salzverbrauchs entsprechend der Härte des verwendeten Wassers. Hierdurch soll der Salzverbrauch optimiert werden. Gehen Sie folgendermaßen vor, um den Salzverbrauch einzustellen:

1. Schalten Sie das Gerät ein.

2. Drücken Sie innerhalb der ersten 60 Sekunden nach dem Einschalten des Geräts länger als 5 Sekunden auf die Taste

• Drücken Sie auf die Taste Vorspülen , um den Wert an die Bedingungen Ihrer lokalen Wasserversorgung Bei jedem Drücken wechselt das System nacheinander zu den folgenden Werten: Es wird empfohlen, beim Einstellen die Angaben in der folgenden Tabelle zu beachten.

• Werkseinstellungen: H3 (EN 50242)

3. Warten Sie 5 Sekunden, um diese Betriebsart zu beenden.

WASSERHÄRTESchalterstellungSalzverbrauch(Gramm/Spülprogramm)° dH º fH º Clark mmol/l 0-5 0-9 0-6 0-0,94 H1: 0 6-11 10-20 7-14 1,0-2,0 H2 9 12-17 21-30 15-21 2,1-3,0 H3 12 18-22 31-40 22-28 3,1-4,0 H4 20 23-34 41-60 29-42 4,1-6,0 H5 30 35-55 61-98 43-69 6,1-9,8 H6 60 1 dH (deutscher Härtegrad) = 0,178 mmol/l 1 Clark (britischer Härtegrad) = 0,143 mmol/l 1 fH (französischer Härtegrad) = 0,1 mmol/l Setzen Sie sich mit Ihren örtlichen Wasserversorger in Verbindung, um Auskunft über die Härte Ihrer Wasserversorgung zu erhalten. WASSERENTHÄRTER Die Härte des Wassers unterscheidet sich von Ort zu Ort. Wenn in der Spülmaschine hartes Wasser verwendet wird, können sich auf Geschirr und Besteck Ablagerungen bilden. Das Gerät ist mit einem speziellen Enthärtersystem ausgestattet, in dem ein Spezialsalz verwendet wird, das Kalk und Mineralien aus dem Wasser entfernt. [Ablagerungen auf dem Geschirr] DW5500M-02437A-00_DE.indd 19DW5500M-02437A-01_DE.indd 19 3/8/2017 12:20:30 PM3/8/2017 12:20:30 PM oder Program, um den Modus zum Einstellen der Wasserenthärtung zu starten. oder Program anzupassen.

H5 H6; H1 H2 H320_ Verwenden von Spülmittel und Wasserenthärter EINFÜLLEN VON SALZ IN DIE ENTHÄRTERANLAGE Verwenden Sie immer spezielles Spülmaschinensalz. Der Salzbehälter befindet sich unter dem unteren Korb und wird wie folgt gefüllt: ACHTUNG

• Verwenden Sie ausschließlich Spezialsalz für Spülmaschinen! Alle anderen Arten von Salz, die nicht speziell für den Einsatz in der Spülmaschine bestimmt sind, insbesondere Speisesalz, beschädigen den Wasserenthärter. Im Falle von Schäden, die durch die Verwendung ungeeigneter Salze hervorgerufen sind, übernimmt der Hersteller keine Garantie oder Haftung für möglicherweise auftretende Schäden.

• Füllen Sie das Salz erst kurz vor dem ersten kompletten Spülprogramm ein. Dadurch wird verhindert, dass Salzkörner oder verschüttete Tropfen von salzhaltigem Wasser längere Zeit unten in der Maschine liegen bleiben und Korrosion verursachen.

• Nach dem ersten Spülgang erlischt das Licht auf dem Bedienfeld.

1. Entfernen Sie den unteren Korb und schrauben Sie dann die Verschlusskappe des

Salzbehälters ab. Önen Önen 2. Wenn Sie den Salzbehälter zum ersten Mal füllen, gießen Sie zuerst bis zu 2/3 des Volumens Wasser (ca. 1 Liter) hinein.

3. Stecken Sie das schmale Ende des Trichters (mitgeliefert) in die Ö nung und und

geben Sie ca. 1,5 kg Salz hinein. Es ist normal, wenn eine kleine Menge Wasser aus dem Salzbehälter austritt.

4. Schrauben Sie nun die Verschlusskappe wieder auf.

5. Normalerweise wird das Warnlicht für Salzmangel ausgeschaltet, nachdem der Salzbehälter mit Salz gefüllt wurde.

• Der Salzbehälter muss nachgefüllt werden, wenn das Warnlicht für Salzmangel im Bedienfeld aufleuchtet. Auch nachdem der Salzbehälter ausreichend gefüllt wurde, erlischt die Warnleuchte nicht sofort, sondern erst, wenn sich das Salz vollständig aufgelöst hat. Wenn auf dem Bedienfeld kein Warnlicht für Salzmangel angezeigt wird, können Sie anhand der Anzahl der durchgelaufenen Spülprogramme beurteilen, wann Salz in den Wasserenthärter eingefüllt werden muss.

• Wenn in der Spülmaschine viel Salz verschüttet wurde, führen Sie ein Vorwaschprogramm aus, um dieses Salz zu beseitigen. Verwenden von Spülmittel und Wasserenthärter DW5500M-02437A-00_DE.indd 20DW5500M-02437A-01_DE.indd 20 3/8/2017 12:20:31 PM3/8/2017 12:20:31 PMVerwenden von Spülmittel und Wasserenthärter _21 02 VERWENDEN VON SPÜLMITTEL UND WASSERENTHÄRTER

VERWENDEN VON SPÜLMITTEL

Sie müssen für alle Programme Spülmittel in den Spülmittelbehälter füllen. Um beste Leistung zu gewährleisten, müssen Sie die für das gewählte Programm geeignete Spülmittelmenge hineingeben. VORSICHT: Verwenden Sie nur Spülmaschinenmittel. Normale Spülmittel produzieren zu viel Schaum. Dies kann die Leistungsfähigkeit der Spülmaschine beeinträchtigen oder eine Fehlfunktion verursachen. WARNUNG: Sorgen Sie stets dafür, dass Spülmittel nicht verschluckt wird. Vermeiden Sie es, die Dämpfe einzuatmen. Geschirrspülmittel enthält Reizstoe und ätzende Chemikalien, die Atemwegserkrankungen auslösen können. Wenn Geschirrspülmittel dennoch verschluckt oder eingeatmet wurde, suchen Sie unverzüglich einen Arzt auf. WARNUNG: Bewahren Sie Geschirrspülmittel außerhalb der Reichweite von Kindern auf. Füllen des Spülmittelfachs

1. Drücken Sie zum Ö nen auf die Entriegelung an der Klappe des

Spülmittelfachs. Die Klappe ist am Ende eines Spülprogramms immer geönet.

2. Geben Sie die empfohlene Spülmittelmenge direkt in das

3. Schließen Sie die Klappe. Schieben Sie sie dazu nach links und dann

nach unten. Es gibt keine spezielle Taste für die Verwendung von Spülmaschinentabs.

4. Bessere Reinigungswirkung erzielen Sie, insbesondere bei stark

verschmutzten Gegenständen, wenn Sie eine kleine Menge (ca. 8 g) Spülmittels auf die Gerätetür geben. Diese Menge wirkt bereits beim Vorspülen. DW5500M-02437A-00_DE.indd 21DW5500M-02437A-01_DE.indd 21 3/8/2017 12:20:33 PM3/8/2017 12:20:33 PM22_ Verwenden von Spülmittel und Wasserenthärter

VERWENDEN VON KLARSPÜLER

Füllen des Klarspülerbehälters Füllen Sie Klarspüler nach, wenn die Anzeige Klarspüler nachfüllen auf dem Bedienfeld aufleuchtet. Ihre Spülmaschine ist nur für den Einsatz flüssiger Klarspüler konzipiert. Pulverförmiges Klarspülmittel verstopft die Einfüllönung des Behälters und bewirkt Fehlfunktionen der Spülmaschine. Klarspüler verbessert die Trocknungsleistung der Spülmaschine. VORSICHT: Geben Sie kein Geschirrspülmittel in den Behälter für den Klarspüler.

1. Ö nen Sie den Deckel des Klarspülerbehälters. Drehen Sie dazu den

Deckel gegen den Uhrzeigersinn. Sie verbessern die Trockenleistung, indem Sie zusätzlich zu Spülmaschinentabs auch Klarspüler verwenden.

2. Füllen Sie Klarspüler in den Klarspülerbehälter.

Achten Sie beim Nachfüllen auf das Schauglas am Klarspülerbehälter. VORSICHT: Befüllen Sie den Behälter nur bis zur maximalen Füllstandsanzeige. Überschüssiger Klarspüler kann während der Programme auslaufen.

3. Drehen Sie den Dosierschalter am Klarspülerbehälter auf eine Zahl

zwischen 1 und 6. Je höher die Zahl, desto mehr Klarspüler wird verwendet. Wenn Sie den Dosierschalter für den Klarspüler nicht einfach drehen können, versuchen Sie es mit einer Münze.

4. Schließen Sie den Deckel des Klarspülerbehälters. Drehen Sie dazu

den Deckel im Uhrzeigersinn. Verwenden von Spülmittel und Wasserenthärter DW5500M-02437A-00_DE.indd 22DW5500M-02437A-01_DE.indd 22 3/8/2017 12:20:34 PM3/8/2017 12:20:34 PMVerwenden von Spülmittel und Wasserenthärter _23 02 VERWENDEN VON SPÜLMITTEL UND WASSERENTHÄRTER

VERWENDEN DER GESCHIRRSPÜLTAB-FUNKTION

Ihre Spülmaschine verfügt über eine Geschirrspültab-Funktion, bei der weder Salz noch Klarspüler, sondern nur Spültabs mit Spülmittel, Wasserenthärter und Klarspüler benötigt wird. Diese Funktion können Sie nur in den Programmen „Intensiv“ und „Öko“ auswählen. Die Geschirrspültab-Einstellung ist nur für den Einsatz in Verbindung mit Geschirrspültab-Tabs bestimmt. Bei Verwendung von Geschirrspültab-Tabs ohne diese Funktion, bringt das Gerät nicht seine beste Leistung.

1. Legen Sie ein Geschirrspültab in den Behälter und starten Sie dann die

Geschirrspültab-Funktion.

2. Schließen Sie den Deckel und drücken sie darauf, bis er einrastet.

Achten Sie bei Verwendung von Geschirrspültabs darauf, dass der Deckel richtig geschlossen werden kann. ACHTUNG: Bewahren Sie Spülmittel an einem sicheren Ort außerhalb der Reichweite von Kindern auf. Füllen Sie das Spülmittel immer erst kurz vor dem Starten der Spülmaschine in den Spülmittelbehälter. DW5500M-02437A-00_DE.indd 23DW5500M-02437A-01_DE.indd 23 3/8/2017 12:20:35 PM3/8/2017 12:20:35 PM24_ Beladen der Spülmaschinenkörbe Beladen der Spülmaschinenkörbe Beachten Sie die folgenden Hinweise, um beste Leistung der Spülmaschine zu erreichen. Die Eigenschaften und das Aussehen des Geschirr- und Besteckkörbe können bei Ihrem Modell abweichen. Achtung: Kratzen Sie größere Mengen an Essensresten vor oder nach dem Beladen der Körbe vom Geschirr ab. Es ist nicht notwendig, das Geschirr unter fließendem Wasser abzuspülen. Stellen Sie die Gegenstände in dieser Reihenfolge in die Spülmaschine:

1. Gegenstände wie Tassen, Gläser, Töpfe/Pfannen usw. auf dem Kopf stehend.

2. Gekrümmte Gegenstände oder solche mit Aussparungen schräg, damit das Wasser ablaufen kann.

3. Achten Sie darauf, dass sie sicher gestapelt sind und nicht umkippen können.

4. Achten Sie darauf, dass sie die Drehbewegung der Sprüharme bei Spülen nicht behindern.

Sehr kleine Teile sollten in der Spülmaschine nicht gereinigt werden, da sie leicht aus den Körben fallen können. Geschirr ausräumen Damit kein Wasser vom oberen Korb in den unteren Korb tropft, empfehlen wir, zuerst den unteren und danach den oberen Korb auszuräumen.

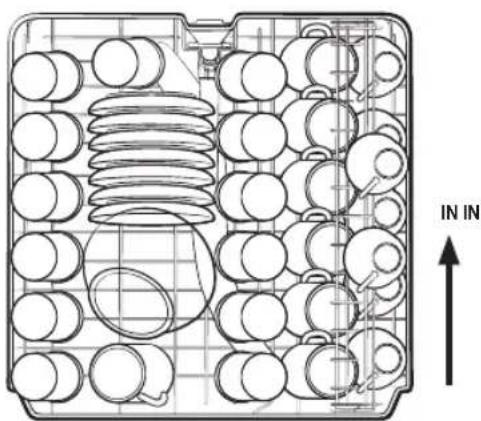

FÜLLEN DES OBEREN KORBS

Der obere Korb ist für die empfindliche und leichtes Geschirr wie Gläser, Kaee-, Teetassen und Untertassen, sowie Teller, Schälchen und flachen Pfannen (solange sie nicht zu stark verschmutzt sind) vorgesehen. Stellen Sie das Geschirr und die Kochgeräte so in die Maschine, dass sie nicht durch den Wasserstrahl verschoben werden. Stellen Sie Gläser, Tassen und Schüsseln immer auf den Kopf. IN IN DW60M6050 DW60M6051 (14 Normgedecke) DW60M6040 (13 Normgedecke) DW5500M-02437A-00_DE.indd 24DW5500M-02437A-01_DE.indd 24 3/8/2017 12:20:35 PM3/8/2017 12:20:35 PM DW60M60 13Beladen der Spülmaschinenkörbe _25

03 BELADEN DER SPÜLMASCHINENKÖRBE

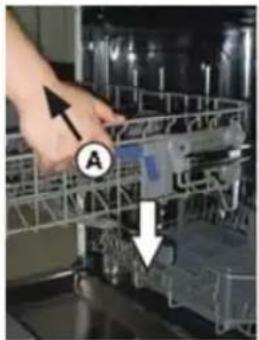

Einstellen des oberen Korbes Die Höhe des Oberkorbes kann verstellt werden, um im oberen und unteren Korb mehr Platz für größere Gerätschaften zu schaen.

1. Um den Oberkorb abzusenken, halten Sie die

Hebel „A“ auf beiden Seiten den Korbs gedrückt, während Sie den Oberkorb gleichzeitig leicht nach unten drücken.

2. Um den oberen Korb anzuheben, ziehen Sie den

oberen Korb hoch, ohne die Hebel zu drücken. VORSICHT: Wir empfehlen, die Höhe des Oberkorbs anzupassen, bevor Sie Geschirr einräumen. Wenn Sie den Korb einstellen, nachdem Sie das Geschirr hineingestellt haben, beschädigen Sie möglicherweise das Geschirr. Position absenken Position erhöhen DW5500M-02437A-00_DE.indd 25DW5500M-02437A-01_DE.indd 25 3/8/2017 12:20:38 PM3/8/2017 12:20:38 PM26_ Beladen der Spülmaschinenkörbe

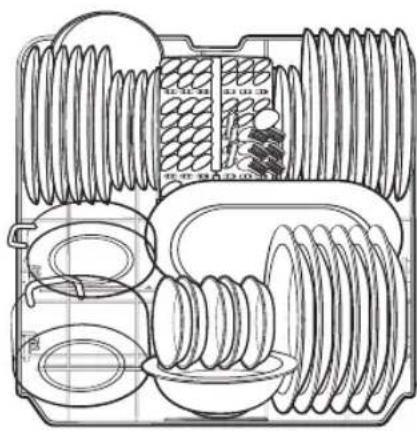

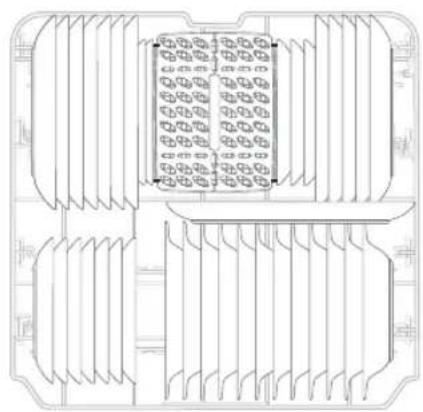

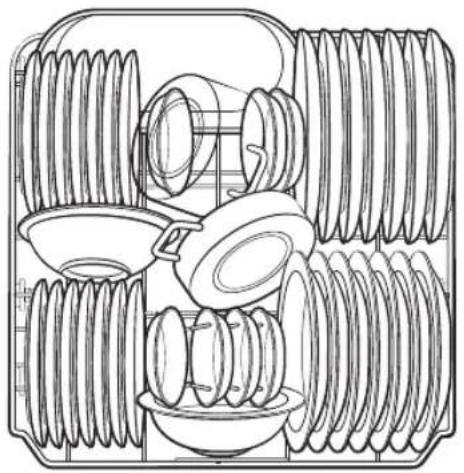

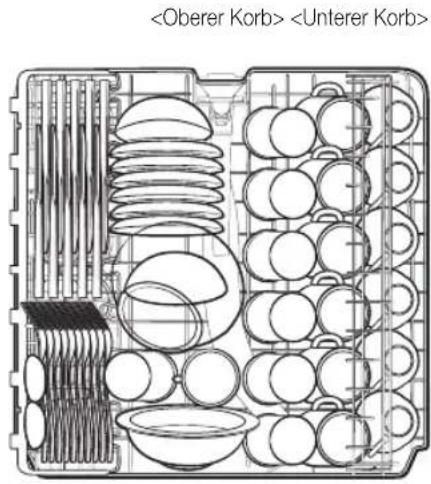

FÜLLEN DES UNTEREN KORBS

Wir empfehlen, große und schwer zu reinigende Gegenstände in den unteren Korb zu stellen: Töpfe, Pfannen, Deckel, Schüsseln und Schalen (siehe Abbildung rechts). Es ist besser, Schüsseln und Deckel seitlich in die Körbe zu stellen, damit nicht die Drehung des oberen Sprüharms blockiert wird. Töpfe, Schüsseln usw. müssen immer auf den Kopf gestellt werden. Tiefe Töpfe sollten schräg gestellt werden, damit das Wasser besser ablaufen kann. Im unteren Korb ist es möglich, die Reihen mit den Zinken für Teller umzuklappen, damit größere Töpfe und auch mehr Töpfe und Pfannen eingeladen werden können. DW60M6050 DW60M6051 (14 Normgedecke) DW60M6040 (13 Normgedecke) Lange Gegenstände, Servierbestecke, Salatbestecke und große Messer sollten so untergebracht werden, dass sie nicht die Drehung der Sprüharme behindern. UMKLAPPEN DER ZINKEN FÜR DEN UNTEREN KORB Damit Töpfe und Pfannen besser eingeräumt werden können, lassen sich die Zinken nach unten klappen (siehe Abbildung unten). DW60M6050 DW60M6051 DW60M6040 DW60M6050 DW60M6051 Beladen der Spülmaschinenkörbe DW5500M-02437A-0 _DE.indd 26DW5500M-02437A-0 _DE.indd 26 3/8/2017 12:20:38 PM3/8/2017 12:20:38 PM1 DW60M60 13 DW60M60 13 DW60M6031Beladen der Spülmaschinenkörbe _27

03 BELADEN DER SPÜLMASCHINENKÖRBE

BESTECKKORB Besteck gehört mit dem Gri nach unten in den Besteckkorb: Löel sollten einzeln in die entsprechenden Schlitze gegeben werden, und besonders lange Gegenstände werden horizontal an der Vorderseite des oberen Korbs untergebracht. DW60M6050**/DW60M6051**

1 Suppenlöel 5 Dessertlöel2 Gabeln 6 Servierlöel3 Messer 7 Serviergabeln4 Teelöel 8 SchöpfkellenWARNUNG• Lassen Sie keine Gegenstände durch den Boden hervorstehen.• Legen Sie scharfe/spitze Gegenstände immer mit der scharfen/spitzen Seite nach unten! DW5500M-02437A-00_DE.indd 27DW5500M-02437A-01_DE.indd 27 3/8/2017 12:20:42 PM3/8/2017 12:20:42 PM /DW60M60 1**328_ Beladen der Spülmaschinenkörbe DW60M6040**

1 Suppenlöel 5 Dessertlöel 2 Gabeln 6 Servierlöel 3 Messer 7 Serviergabeln 4 Teelöel 8 Schöpfkellen WARNUNG

• Lassen Sie keine Gegenstände durch den Boden hervorstehen.

• Legen Sie scharfe/spitze Gegenstände immer mit der scharfen/spitzen Seite nach unten! Beladen der Spülmaschinenkörbe DW5500M-02437A-00_DE.indd 28DW5500M-02437A-0 _DE.indd 28 3/8/2017 12:20:43 PM3/8/2017 12:20:43 PM1Beladen der Spülmaschinenkörbe _29

03 BELADEN DER SPÜLMASCHINENKÖRBE

DIE FOLGENDEN BESTECK-/GESCHIRRTEILE SIND FÜR DAS REINIGEN IN DER SPÜLMASCHINE nicht geeignet nur bedingt geeignet Kunststoteile, die nicht hitzebeständig sind. Älteres Besteck mit nicht temperaturbeständigen Klebeteilen. Geklebte Geschirr- oder Besteckteile. Zinn oder Küfer Artikel Bleikristallglas. Stahlteile, die rosten können. Schneidbretter aus Holz. Gegenstände aus Kunstfasern. Einige Arten von Gläsern können nach einer großen Anzahl von Spülgängen trüb werden. Silber-und Aluminiumteile tendieren dazu, sich beim Waschen zu verfärben. Glasierte Muster können verblassen, wenn sie häufig in der Spülmaschine gewaschen werden. Spülen Sie keine Gegenstände, die mit Zigarettenasche, Kerzenwachs oder einer Lack- oder Farbschicht verschmutzt sind. Achten Sie beim Kauf von neuem Geschirr darauf, dass es spülmaschinenfest ist. Überladen Sie die Spülmaschine nicht. Der Platz reicht für 12 Normgedecke. Verwenden Sie kein Geschirr, dass nicht spülmaschinenfest ist. Dies ist für gute Ergebnisse und einen angemessenen Energieverbrauch wichtig. Beladen mit Geschirr und Besteck Geschirr und Besteck dürfen nicht die Drehung der Sprüharme behindern. Stellen Sie Hohlgefäße wie Tassen, Gläser, Töpfe usw. mit der Önung nach unten in die Spülmaschine, so dass sich kein Wasser in den Behälter oder Vertiefungen sammeln kann. Geschirr und Besteckteile dürfen nicht ineinander zu liegen kommen oder sich gegenseitig verdecken.

• Gläser dürfen sich nicht berühren, damit sie beim Waschen nicht beschädigt werden.

• Legen Sie große Gegenstände, die am schwierigsten zu reinigen sind, in den unteren Korb.

• Der obere Korb ist für empfindlichere und leichteres Geschirr wie Gläser, Kaee- und Teetassen gedacht. ACHTUNG Messer mit langer Klinge, die aufrecht eingeräumt werden, stellen eine Gefahrenquelle dar! Lange und/oder scharfe Besteckteile wie Tranchiermesser müssen waagerecht liegend in den oberen Korb eingeräumt werden. Schäden an Glas- und sonstigem Geschirr. Mögliche Ursachen Abhilfen

• Art des Glases oder Herstellungsprozesses. Chemische Zusammensetzung der Reinigungsmittel.

• Wassertemperatur und Dauer des Spülmaschinenprogramms.

• Verwenden Sie ausschließlich Glas- und Porzellangeschirr, das vom Hersteller als spülmaschinenfest gekennzeichnet ist.

• Verwenden Sie ein mildes Reinigungsmittel, das für diese Art von Geschirr empfohlen wird. Wenden Sie sich ggf. für weitere Informationen an den Hersteller des Reinigungsmittels.

• Wählen Sie ein Programm mit möglichst niedriger Temperatur.

• Nehmen Sie Glasgeschirr und Besteck nach Ablauf des Programms so schnell wie möglich aus der Spülmaschine, um Schäden zu vermeiden. DW5500M-02437A-00_DE.indd 29DW5500M-02437A-0 _DE.indd 29 3/8/2017 12:20:44 PM3/8/2017 12:20:44 PM130_ Waschprogramme Waschprogramme

EINSCHALTEN DES GERÄTS

Starten eines Spülprogramms

1. Ziehen Sie den unteren und den oberen Korb heraus, räumen Sie das Geschirr in die Maschine und schieben Sie die

Körbe wieder zurück. Es wird empfohlen, zuerst den unteren Korb und dann den oberen einzuräumen (siehe Abschnitt „Beladen der Spülmaschinenkörbe“).

2. Füllen Sie das Spülmittel ein (siehe Abschnitt „Verwenden von Spülmittel und Wasserenthärter“).

3. Stecken Sie den Stecker in die Steckdose. Die Stromversorgung erfolgt mit 220 bis 240 V~ bei 50 Hz, die Spezifi kation

der Steckdose lautet 10A 250VAC. Stellen Sie sicher, dass eine Wasserversorgung mit dem richtigen Druck gewährleistet ist.

4. Schließen Sie die Gerätetür und drücken Sie die auf Taste Power (Ein/Aus), um das Gerät einzuschalten.

Sie hören ein Klicken, wenn die Tür richtig geschlossen ist. Wenn der Spülgang beendet ist, können Sie den Schalter durch Drücken der Taste Power (Ein/Aus) deaktivieren.

1. Ein Programm, das gerade ausgeführt wird, kann nur dann geändert werden, wenn der Spülgang erst kurze Zeit läuft.

Andernfalls wurde das Spülmittel möglicherweise schon aufgebraucht, und das Spülwasser wurde möglicherweise schon abgelassen. Wenn dies der Fall ist, muss der Spülmittelbehälter wieder gefüllt werden (siehe Abschnitt „Füllen des Spülmittelfachs“).

2. Drücken Sie eine der Tasten Power (Ein/Aus) oder Zurücksetzen 3 Sekunden lang, um das Programm abzubrechen

und wieder zu starten. Danach können Sie das gewünschte Programm einstellen. Die Spülmaschine wird angehalten, wenn Sie die Gerätetür während eines Programms önen. Die Programmanzeige hört auf zu blinken und im Abstand von einer Minute erklingt solange ein Signalton, bis Sie die Gerätetür wieder schließen. Nachdem Sie die Tür geschlossen haben, setzt die Maschine das Programm nach 3 Sekunden automatisch fort. Wenn die Speicherfunktion Ihres Geräts defekt ist, bringt die Maschine das gewählte Programm nach dem Stromausfall zu Ende. Nachträgliches Hinzufügen von Geschirr Solange der Spülmittelbehälter noch geschlossen ist, können Sie vergessenes Geschirr jederzeit nachträglich in die Spülmaschine einräumen.

1. Ö nen Sie die Tür ein wenig, um das Programm zu unterbrechen.

2. Wenn sich die Sprüharme nicht mehr drehen, können Sie die Gerätetür vollständig ö nen.

3. Räumen Sie das vergessene Geschirr in die Maschine.

4. Zehn Sekunden nachdem Sie die Tür schließen, setzt die Spülmaschine das Programm fort.

WARNUNG: Es ist gefährlich, die Gerätetür während eines Spülgangs zu önen, da das in der Maschine enthaltene heiße Wasser zu Verbrühungen führen kann. Sobald die Gerätetür während des Spülvorgangs geönet wird, sorgt deshalb ein Sicherheitsmechanismus dafür, dass das Programm angehalten wird. DW5500M-02437A-00_DE.indd 30DW5500M-02437A-0 _DE.indd 30 3/8/2017 12:20:44 PM3/8/2017 12:20:44 PM1Waschprogramme _31 04 WASCHPROGRAMME

ENDE DES SPÜLPROGRAMMS

Nach Ablauf des Spülprogramms ist kurz ein Signalton zu hören. Erst wenn in der Digitalanzeige „0“ angezeigt wird, ist das Programm wirklich beendet.

1. Schalten Sie die Spülmaschine durch Drücken der Taste Power (Ein/Aus) aus.

2. Schließen Sie das Wasserventil!

Önen Sie vorsichtig die Gerätetür. Beim Önen der Gerätetür kann heißer Dampf entweichen!

• Heißes Geschirr ist empfindlich gegenüber Stößen. Lassen Sie das abgespülte Geschirr etwa 15 Minuten abkühlen, ehe Sie es aus der Maschine nehmen.

• Lassen Sie Tür der Spülmaschine ein wenig geönet, und warten Sie einige Minuten, ehe Sie das Geschirr herausnehmen. Auf diese Weise kühlt das Geschirr schneller ab und der Trockenvorgang wird verbessert.

• Ausräumen der Spülmaschine. Es ist normal, dass die Spülmaschine innen nass ist. Leeren Sie zuerst den unteren Korb und dann den oberen. Dadurch wird vermieden, dass Wasser aus dem oberen Korb auf das Geschirr im unteren Korb tropft. SPÜLPROGRAMMTABELLE DW60M6050**/DW60M6051**/DW60M6040** Programm Schritte im Programm Laufzeit (in Min.)Energieverbrauch (kWh)Wasserverbrauch

Int ensivVorspülen (50 °C)175 1,6 17,5Abspülen (60 °C)KlarspülenKlarspülenKlarspülen (70 °C) rocknenIntensiv + HygieneVorspülen (50 °C)200 1,65 17,5Abspülen (60 °C)KlarspülenKlarspülenKlarspülen (70 °C)Trocknen ÖKO Vorspülen225 0,93 10,5Abspülen (50 °C)Klarspülen (55 °C) rocknenÖKO + HygieneVorspülen235 1,1 10,5Abspülen (50 °C)Klarspülen (60 °C) rocknenSchonprogrammVorspülen130 0,9 13Abspülen (40 °C)KlarspülenKlarspülen (60 °C) rocknenSchonprogramm + HygieneVorspülen140 1,0 13Abspülen (40 °C)KlarspülenKlarspülen (65 °C) rocknen DW5500M-02437A-00_DE.indd 31DW5500M-02437A-0 _DE.indd 31 3/8/2017 12:20:44 PM3/8/2017 12:20:44 PM1 /DW60M60 *31*32_ Waschprogramme Programm Schritte im Programm Laufzeit (in Min.) Energieverbrauch (kWh) Wasserverbrauch

rocknen Kurzprogramm DW60M6051**/ Abspülen (45 °C) 30 0,75 11 Klarspülen (50 °C) Klarspülen (55 °C) Aut

Vorspülen (45 °C) 150 0,9-1,3 11-15 Aut o (45-55 °C) Klarspülen Klarspülen (65 °C) Trocknen Vorspülen Vorspülen 15 0,02 4 Die Dauer eines Spülprogramms unterscheidet sich in Abhängigkeit von den Optionen, die Sie gewählt haben, sowie von der Wassereinlasstemperatur und dem Einlassdruck. Kurzprogramm: Es wird davon abgeraten, das Programm Kurzprogramm regelmäßig über einen längeren Zeitraum zu verwenden. Dies kann dazu führen, dass die Leistung des Wasserenthärters zurückgeht. Waschprogramme DW5500M-02437A-00_DE.indd 32DW5500M-02437A-01_DE.indd 32 3/8/2017 12:20:44 PM3/8/2017 12:20:44 PM DW60M60 1** DW60M6050**/ 3Reinigung und Pflege _33

05 REINIGUNG UND PFLEGE

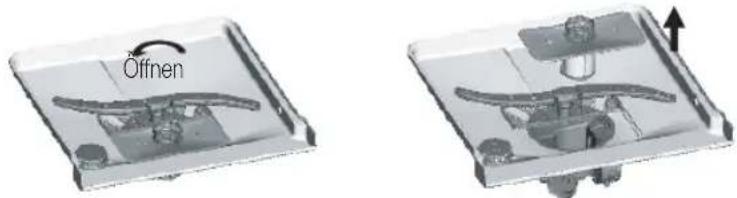

Filtersystem Für mehr Benutzerfreundlichkeit wurden die Ablaufpumpe und das Filtersystem angeordnet, dass sie im Innern der Spülkammer aus leicht zugänglich sind. Das Filtersystem besteht aus drei Komponenten: Hauptfilter, Grobfilter und Feinfilter.

1. Hauptfi lter: Lebensmittelreste und Schmutzpartikel werden durch diesen Filter

aufgefangen, von einer spezielle Düse am unteren Sprüharm pulverisiert und den Abfl uss hinuntergespült.

2. Grobfi lter: Größere Gegenstände, wie z. B. Knochen- oder Glasstücke, die den

Abfl uss verstopfen könnten, werden vom Grobfi lter aufgefangen. Zum Reinigen dieses Filters drücken Sie leicht auf die Laschen oben an diesem Filter und heben Sie den Filter heraus.

3. Feinfi lter: Dieser Filter verhindert, dass kleine Schmutzpartikel und Speisereste

nicht erneut in die Spülkammer gelangen und zu einer erneuten Verschmutzung des Geschirrs führen.

ACHTUNG: Halten Sie den Feinfilter nicht mit der oberen Seite nach unten. Filtereinheit Die Filtereinheit muss gereinigt werden, um beste Leistung und Ergebnisse zu gewährleisten. Der Filter entfernt ezient Speisereste aus dem Spülwasser, so dass es während des Spülprogramms in die Kammer zurückgeführt werden kann. Aus diesem Grund ist es ratsam, größere Speisereste nach jedem Spülgang aus dem Filter zu entfernen. Spülen Sie dazu den Deckel und den halbrunden Filter unter fließendem Wasser ab. Drehen Sie die Filtereinheit zum Entfernen gegen den Uhrzeigersinn und heben Sie sie heraus. Die gesamte Filtereinheit sollte regelmäßig gereinigt werden.Verwenden Sie zum Reinigen des Grob- und Feinfilters eine Reinigungsbürste. Setzen Sie die gesamte Einheit anschließend wieder in die Spülmaschine ein. Drücken Sie sie an der dafür vorgesehenen Position nach unten und drehen Sie sie dann im Uhrzeigersinn. Önen Önen Die Spülmaschine darf nie ohne Filter verwendet werden. Unsachgemäßer Austausch des Filters kann die Leistung des Geräts verringern und Schäden am Geschirr und Besteck verursachen. WARNUNG: Verwenden Sie die Spülmaschine niemals ohne eingesetzte Filter. Achten Sie beim Reinigen der Filter darauf, dass diese nicht beschädigt werden. Andernfalls arbeiten die Filter möglicherweise nicht ordnungsgemäß, sodass schlechte Spülergebnisse oder Schäden an den inneren Teilen die Folge sein können. DW5500M-02437A-00_DE.indd 33DW5500M-02437A-01_DE.indd 33 3/8/2017 12:20:44 PM3/8/2017 12:20:44 PM34_ Reinigung und Pflege

REINIGEN DER SPRÜHARME

Die Sprüharme müssen regelmäßig gereinigt werden, da harte Chemikalien im Wasser die Düsen der Sprüharme und Lager verstopfen können. Um den mittleren Sprüharm zu entfernen, halten Sie ihn an der Mutter fest und drehen Sie ihn im Uhrzeigersinn heraus. Zum Entfernen des unteren Sprüharms ziehen Sie diesen einfach nach oben heraus. Waschen Sie die Sprüharme mit Seife und warmem Wasser, und reinigen Sie die Düsen mit einer Bürste. Spülen Sie die Sprüharme sorgfältig ab und setzen Sie sie anschließend wieder in die Spülmaschine ein. Önen

REINIGEN DER GERÄTETÜR

Verwenden Sie zum Reinigen des Türrahmens nur ein weiches, mit warmem Wasser angefeuchtetes Tuch. Verwenden Sie außerdem niemals Scheuermittel oder Scheuerschwämme zum Reinigen der Außenflächen, da diese die Oberfläche zerkratzen. Einige Papierhandtücher können ebenfalls Kratzer oder Flecken auf der Oberfläche hinterlassen. WARNUNG: Verwenden Sie niemals ein Reinigungsspray, um die Türverkleidung zu reinigen, da dieses das Türschloss und die elektrische Komponenten beschädigen kann. Scheuermittel und einige Papierhandtücher werden ebenfalls nicht empfohlen, dass Sie Kratzer oder Flecken auf der Edelstahloberfläche hinterlassen können.

PFLEGEN DER SPÜLMASCHINE

Reinigen Sie das Bedienfeld mit einem leicht angefeuchteten Tuch, und reiben Sie anschließend sorgfältig trocken. Verwenden Sie zum Reinigen der Außenflächen ein qualitativ hochwertiges Polierwachs. Benutzen Sie niemals spitze Gegenstände, Scheuermittel oder scharfe Reinigungsmittel. FROSTSCHUTZ Führen Sie folgende Maßnahmen durch, wenn Sie Ihre Spülmaschine im Winter an einem ungeheizten Ort aufbewahren:

1. Trennen die Stromversorgung zur Spülmaschine.

2. Drehen Sie den Wasserhahn zu, und trennen Sie die Frischwasserzufuhr aus dem Wasserventil.

3. Lassen Sie das Wasser aus dem Zufuhrschlauch und dem Wasserventil ab. (Fangen Sie das herauslaufende Wasser mit

einem geeigneten Behälter auf.)

4. Schließen Sie den Zufuhrschlauch wieder am Wasserventil an.

5. Entnehmen Sie den Filter am Boden der Spülkammer und wischen Sie das Wasser mit einem Schwamm auf.

Reinigung und Pflege DW5500M-02437A-00_DE.indd 34DW5500M-02437A-01_DE.indd 34 3/8/2017 12:20:45 PM3/8/2017 12:20:45 PMReinigung und Pflege _35

05 REINIGUNG UND PFLEGE

SO PFLEGEN SIE IHRE SPÜLMASCHINE

• Nach jedem Spülgang Trennen Sie nach jedem Spülgang die Wasserzufuhr zum Gerät, und lassen Sie die Tür leicht geönet, damit Feuchtigkeit und Gerüche aus der Spülkammer entweichen können.

• Stecker herausziehen Ziehen Sie stets den Stecker aus der Steckdose, bevor Sie das Gerät reinigen oder warten.

• Keine Lösungsmittel oder scheuernden Reinigungsmittel Verwenden Sie zum Reinigen der Außenflächen und Gummikomponenten der Spülmaschine keine Lösungs- oder Scheuermittel. Verwenden Sie lediglich einen Lappen und warmes Seifenwasser. Um eventuelle Ablagerungen und Flecken von den Wänden der Spülkammer zu entfernen, feuchten Sie ein Tuch mit Wasser und etwas weißem Essig oder mit einem Spülmaschinenreiniger an.

• Im Urlaub Wenn Sie in Urlaub fahren, wird empfohlen, einen Spülgang mit leerer Spülmaschine laufen zu lassen. Ziehen Sie anschließend den Stecker aus der Steckdose, trennen Sie die Wasserversorgung und lehnen Sie die Tür des Geräts nur an. Diese Maßnahmen verlängern die Lebensdauer der Dichtungen und verhindern die Bildung schlechter Gerüche im Gerät.

• Transportieren des Geräts Wenn das Gerät bewegt werden muss, versuchen Sie es aufrecht zu transportieren. Falls unbedingt erforderlich, kann es auch mit der Rückseite nach unten getragen werden.

• Dichtungen Eine Ursache für die Bildung schlechter Gerüche in der Spülmaschine sind Essensreste, die sich in den Dichtungen abgesetzt haben. Reinigen Sie diese daher regelmäßig mit einem feuchten Schwamm. DW5500M-02437A-00_DE.indd 35DW5500M-02437A-01_DE.indd 35 3/8/2017 12:20:45 PM3/8/2017 12:20:45 PM36_ Aufstellen Ihrer Spülmaschine Aufstellen Ihrer Spülmaschine WARNUNG: Gefahr von StromschlägenTrennen Sie die Spülmaschine vor der Installation vom Stromnetz.Andernfalls besteht die Gefahr von Stromschlägen und Tod. ACHTUNG: Die Installation der Leitungen und elektrischen Geräte dürfen nur von Fachleuten durchgeführt werden. Hinweise zum Stromanschluss VORSICHT, zu Ihrer eigenen Sicherheit dürfen Sie: ZUSAMMEN MIT DIESEM GERÄT KEINE VERLÄNGERUNGSKABEL ODER ADAPTERSTECKER VERWENDEN;UNTER KEINEN UMSTÄNDEN DEN DRITTEN ERDUNGSSTIFT VOM NETZKABEL ABSCHNEIDEN ODER ENTFERNEN. Anforderungen an die Stromversorgung
• 220 bis 240 V~ bei 50 Hz mit Schmelz- oder Automatiksicherung.• Ein eigener Stromkreis nur für den Anschluss der Spülmaschine.

Sorgen Sie vor der Verwendung für eine ordnungsgemäße Erdung.Dieses Gerät muss geerdet sein. Sollte das Gerät eine Störung oder eine Fehlfunktion aufweisen, wird durch das Erden das Risiko eines elektrischen Schlags reduziert, indem dem elektrischen Strom der Weg des geringsten Widerstands geboten wird. Dieses Gerät verfügt über ein Anschlusskabel mit einem Leiter zur Erdung des Geräts und einem Erdungsstecker. Der Stecker muss an eine geeignete Steckdose angeschlossen werden, die in Übereinstimmung mit den lokalen Richtlinien und Vorschriften montiert und geerdet ist.WARNUNG: Ein unsachgemäßer Anschluss des Erdungsleiters kann zum Risiko eines elektrischen Schlags führen. Wenden Sie sich an einen qualifizierten Elektriker oder Kundendienstmitarbeiter, wenn Sie Zweifel haben, ob die Spülmaschine ordnungsgemäß geerdet ist. Manipulieren Sie nicht den Stecker der Spülmaschine.

WASSERVERSORGUNG UND ABFLUSS

Kaltwasseranschluss Schließen Sie den Kaltwasserschlauch an einen 3/4-Zoll-Gewindeanschluss an und stellen Sie sicher, dass er fest angeschlossen ist.Wenn die Wasserleitungen neu sind oder über einen längeren Zeitraum nicht benutzt worden sind, lassen Sie das Wasser eine Weile laufen um sicherzustellen, dass es klar ist. Diese Vorsichtsmaßnahme ist erforderlich, um die Gefahr auszuschließen, dass die Wasserzufuhr verstopft und das Gerät beschädigt wird.Bei Wasserschläuchen mit AquaSafe-System. Stellen Sie sicher, dass das AquaSafe-Rohr des Wasserschlauchs an den Wasserhahn angeschlossen ist. DW5500M-02437A-00_DE.indd 36DW5500M-02437A-01_DE.indd 36 3/8/2017 12:20:45 PM3/8/2017 12:20:45 PMAufstellen Ihrer Spülmaschine _37

06 AUFSTELLEN IHRER SPÜLMASCHINE

Warmwasseranschluss Die Wasserzufuhr zum Gerät kann auch an die Warmwasserleitung des Hauses (Zentralheizungssystem mit Warmwasserversorgung) angeschlossen werden, solange eine Temperatur von 60 °C nicht überschritten wird. In diesem Fall verkürzt sich die Programmdauer um etwa 15 Minuten und die Spülezienz wird geringfügig verringert. Gehen Sie beim Anschluss an die Warmwasserleitung in gleicher Weise wie beim Anschluss an die Kaltwasserleitung vor. Aufstellen des Geräts Stellen Sie das Gerät an den gewünschten Platz. Die Rückseite weist zur dahinter gelegenen Wand und die Seitenteile befinden sich neben den angrenzenden Schränken oder an der Wand. Die Spülmaschine ist mit Frischwasser- und Ablaufschläuchen ausgerüstet, die, um die ordnungsgemäße Installation zu erleichtern, rechts oder links angeordnet werden können. Ablassen von überschüssigem Wasser aus den Schläuchen Wenn sich der Abfluss mehr als 1000 mm über dem Boden befindet, kann das überschüssige Wasser in den Schläuchen nicht direkt in die Abfluss entleert werden. In diesem Fall muss das überschüssige Wasser aus den Schläuchen in eine Schüssel oder einen geeigneten Behälter abgelassen werden, der sich außerhalb befindet und niedriger als der Abfluss liegt. Wasserauslass Schließen Sie den Ablaufschlauch an. Der Ablaufschlauch muss richtig montiert sein, um Undichtigkeiten zu vermeiden. Stellen Sie sicher, dass der Zulaufschlauch nicht geknickt oder gequetscht ist. Verlängerungsschlauch Wenn Sie eine Verlängerung für den Ablaufschlauch benötigen, verwenden Sie einen Schlauch ähnlicher Größe und Qualität. Er darf nicht länger als 4 Meter sein, weil andernfalls die Reinigungswirkung der Spülmaschine reduziert werden kann. Syphonanschluss Der Ablaufanschluss muss sich in einer Höhe von 40 cm (min.) und 100 cm (max.) vom Boden der Spülmaschine befinden. Der Ablaufschlauch sollte mit einer Schlauchschelle befestigt werden. AquaSafe Das AquaSafe-System ist ein Sicherheitsventil, mit dem Wasserschäden verhindert werden. Wenn der Zulaufschlauch irgendwann undicht zu werden beginnt, schneidet das Sicherheitsventil das ausfließende Wasser ab. Wenn der Frischwasserschlauch oder das Sicherheitsventil beschädigt werden, müssen Sie es entfernen und ersetzen. Verlängern oder verkürzen Sie nicht den Zulaufschlauch. DW5500M-02437A-00_DE.indd 37DW5500M-02437A-01_DE.indd 37 3/8/2017 12:20:45 PM3/8/2017 12:20:45 PM38_ Aufstellen Ihrer Spülmaschine

ANSCHLUSS DER ABLAUFSCHLÄUCHE

Stecken Sie den Ablaufschlauch in ein Ablaufrohr mit einem Mindestdurchmesser von 4 cm oder lassen Sie ihn in das Spülbecken ausfließen. Achten Sie darauf, den Schlauch dabei nicht zu verbiegen oder zu knicken. Das obere Ende des Schlauchs muss sich in einer Höhe von 40 bis 100 cm befinden. Das lose Ende des Schlauchs darf nicht in Wasser getaucht werden, um den Rückfluss von Wasser zu vermeiden. HINWEISDie Oberseite des Schlauches muss in einer Höhe zwischen 40 und 100 cm liegen.Das freie Ende des Schlauches darf nicht in Wasser getaucht sein.Ablassrohr40 mmArbeitsplatteMin. 400 mm Max. 1000 mm

AUFSTELLUNG DES GERÄTS

Stellen Sie das Gerät an den gewünschten Platz. Die Rückseite weist zur dahinter gelegenen Wand und die Seitenteile befinden sich neben den angrenzenden Schränken oder an der Wand. Die Spülmaschine ist mit Frischwasser- und Ablaufschläuchen ausgerüstet, die, um die ordnungsgemäße Installation zu erleichtern, entweder rechts oder links angeordnet werden können. Nivellieren des Gerätes Sobald das Gerät so aufgestellt ist, dass es nivelliert werden kann, kann die Höhe der Spülmaschine durch Verändern der Höhe der Schraubfüße verändert werden. Auf keinen Fall darf das Gerät um mehr als 2° geneigt sein.

STARTEN DER SPÜLMASCHINE

Überprüfen Sie vor dem Starten der Spülmaschine Folgendes:

1. Die Spülmaschine steht waagerecht und ist fi xiert.

2. Das Wassereinlaufventil ist geö net.

3. Die Verbindungen der Anschlussleitungen sind dicht.

4. Alle Kabel sind fest verbunden.

5. Das Gerät ist eingeschaltet.

6. Die Schläuche für Frischwasser und Abwasser sind nicht verknotet.

7. Alle Verpackungs- und Druckmaterialien wurden aus der Spülmaschine genommen.

ACHTUNG: Bewahren Sie dieses Handbuch nach der Installation an einem sicheren Ort auf. Der Inhalt dieser Anleitung kann für die Anwender nützlich sein. Aufstellen Ihrer Spülmaschine DW5500M-02437A-00_DE.indd 38DW5500M-02437A-01_DE.indd 38 3/8/2017 12:20:45 PM3/8/2017 12:20:45 PMInstallieren der Spülmaschine _39

07 INSTALLIEREN DER SPÜLMASCHINE

Installieren der Spülmaschine

UNTERBAU, TEILEINBAU, VOLLEINBAU DER SPÜLMASCHINE

Achten Sie darauf, dass Ihr Installateur die folgenden Hinweise sorgfältig beachtet, damit Ihre neue Spülmaschine ordnungsgemäß arbeitet und Sie keiner Verletzungsgefahr ausgesetzt sind, wenn Sie Geschirr spülen. Neue Installation Wenn es sich bei dieser Spülmaschine um Ihre erste handelt, muss der größte Teil der Installationsarbeiten erledigt werden, bevor Sie das Gerät an seinen endgültigen Platz schieben. Austauschgerät Wenn diese Spülmaschine ein altes Gerät ersetzt, müssen Sie die vorhandenen Anschlüsse für das alte Gerät daraufhin überprüfen, ob Sie für den Anschluss Ihrer neuen Spülmaschine geeignet sind. Ersetzen Sie die bestehenden Anschlüsse, wenn es notwendig ist.

SCHRITT 1 AUSWAHL EINES GEEIGNETEN AUFSTELLUNGSORTS

Es ist ratsam, die Spülmaschine in der Nähe der vorhandenen Frisch- und Abwasserschläuche und des Netzkabel anzuordnen. Entscheiden Sie die Aufstellung entweder rechts oder links vom Spülbecken, um den Anschluss der Wasserschläuche für die Spülmaschine zu vereinfachen.

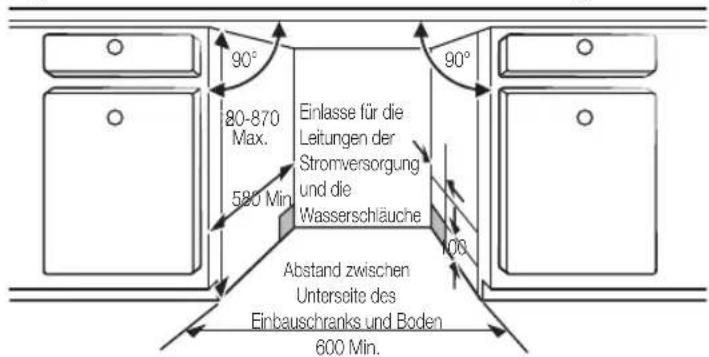

1. Wählen Sie eine Stelle in der Nähe des Spülbeckens, um den Anschluss der Frisch- und Abwasserschläuche zu

2. Achten Sie darauf, dass der Abstand zwischen der Oberseite der Spülmaschine und dem Einbauschrank weniger als

5mm beträgt und dass die Tür des Einbauschranks an der Gerätetür ausgerichtet ist.

580 Min. 580 Min. Einlasse für die Einlasse für die Leitungen der Leitungen der Stromversorgung Stromversorgung und die und die Wasserschläuche Wasserschläuche Abstand zwischen Abstand zwischen Unterseite des Unterseite des Einbauschranks und Boden Einbauschranks und Boden 600 Min. 600 Min.

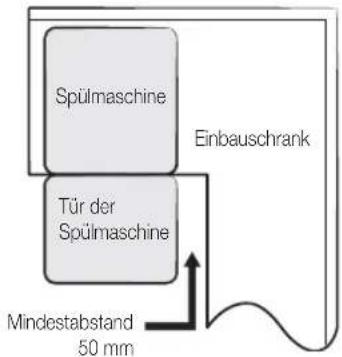

3. Wenn die Spülmaschine in einem Eckschrank untergebracht wird, müssen

sie darauf achten, dass ausreichend Platz zum Ö nen der Tür vorhanden ist. Einbauschrank Spülmaschine Spülmaschine Tür der Tür der Spülmaschine SpülmaschineMindestabstand 50 mm Je nach Lage der Steckdose müssen Sie unter Umständen auch in die gegenüberliegende Seitenwand ein Loch schneiden. DW5500M-02437A-00_DE.indd 39DW5500M-02437A-0 _DE.indd 39 3/8/2017 12:20:45 PM3/8/2017 12:20:45 PM Max. 88 20-870 140_ Installieren der Spülmaschine SCHRITT 2 ÜBERPRÜFEN DER WASSERVERSORGUNG UND DER ELEKTRISCHEN ANSCHLUSSDATEN

• Der Wasserdruck am Frischwasserschlauch muss zwischen 0,04 MPa und 1,0 MPa liegen.

• Schließen Sie das Gerät nur an die Kaltwasserleitung an. Stellen Sie sicher, dass die Wassertemperatur nicht mehr als 60 °C beträgt.

• Schließen Sie das Gerät nicht an eine Heißwasserleitung an. Andernfalls treten am Gerät möglicherweise Störungen auf.

• Verwenden Sie eine Stromversorgung mit 220 bis 240 V~ bei 50 Hz.

• Verbinden Sie das Gerät beim Installieren nicht mit der Steckdose.

• Verwenden Sie eine Steckdose mit einer maximal zulässigen Stromstärke von 16 A. (Die maximale Stromaufnahme dieses Geräts beträgt 11 A.)

• Stellen Sie vor dem Einschalten der Spülmaschine sicher, dass die Stromversorgung folgende Bedingungen erfüllt: - Für den Anschluss des Geräts sind 220 bis 240 V~ bei 50 Hz mit Schmelz- oder Automatiksicherung erforderlich. - Ein eigener Stromkreis nur für den Anschluss der Spülmaschine.

• Kontrollieren Sie nach der Installation, dass das Netzkabel nicht geknickt oder beschädigt ist.

• Stellen Sie sicher, dass das Ventil der Wasserversorgung geschlossen ist, wenn Sie den Frischwasserschlauch der Spülmaschine anschließen.

• Dichten Sie den Frischwasserschlauch mit Teflonband oder Dichtmasse ab, um das Austreten von Wasser zu verhindern. SCHRITT 3 VORBEREITEN DER TÜRVERKLEIDUNG (BEI VOLL- ODER TEILEINBAU DER SPÜLMASCHINE) Die Türverkleidung muss auf die in der Abbildung dargestellten Abmessungen zugerichtet werden.

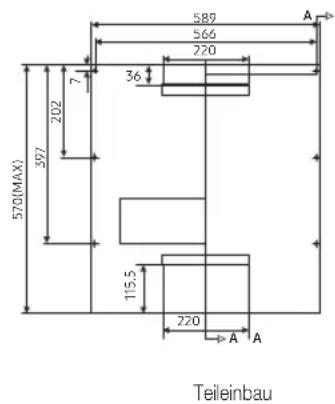

ՑفAՌ׵ՐՓفՔ׵Ր Volleinbau Teileinbau VORSICHTWARNUNG Installieren der Spülmaschine DW5500M-02437A-00_DE.indd 40DW5500M-02437A-01_DE.indd 40 3/8/2017 12:20:46 PM3/8/2017 12:20:46 PMInstallieren der Spülmaschine _41

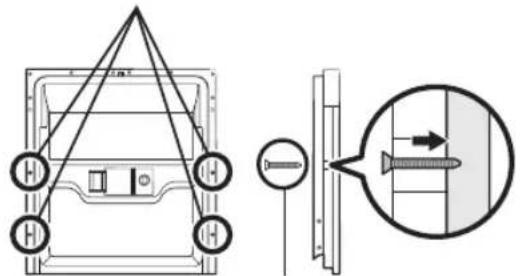

1. Bringen Sie den Haken an der Türverkleidung an und setzen Sie ihn in den Schlitz an der Gerätetür der

2. Befestigen Sie die Tafel mit Schrauben und Muttern, nachdem Sie die Tafel richtig ausgerichtet haben.

VORSICHT: Verwenden Sie eine Türverkleidung mit einem Gewicht von 3 bis kg. Entfernen Sie die vier kurzen Schrauben. Setzen Sie die vier langen Schrauben ein. Teileinbau

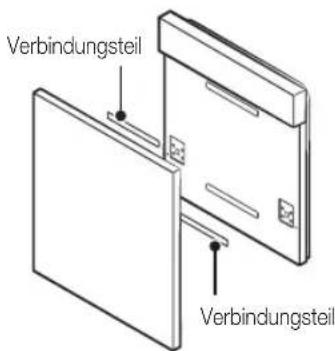

1. Die beiden Verbindungsteile A und B können einfach getrennt werden. Bringen Sie das Verbindungsteil A an

der Türverkleidung an und das Verbindungsteil B mit dem Filz an der Tür der Spülmaschine.

2. Befestigen Sie die Tafel mit Schrauben und Muttern, nachdem Sie die Tafel richtig ausgerichtet haben.

VORSICHT: Verwenden Sie eine Türverkleidung mit einem Gewicht von 3 bis kg. Verbindungsteil Verbindungsteil Entfernen Sie die vier kurzen Schrauben. Setzen Sie die vier langen Schrauben ein. DW5500M-02437A-00_DE.indd 41DW5500M-02437A-01_DE.indd 41 3/8/2017 12:20:46 PM3/8/2017 12:20:46 PM

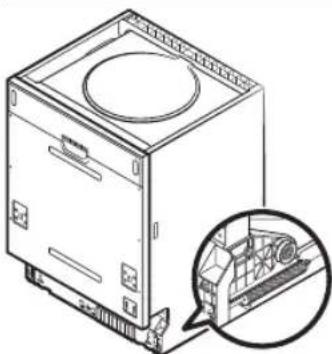

742_ Installieren der Spülmaschine SCHRITT 4 EINSTELLEN DER TÜRFEDERSPANNUNG (BEI VOLL- ODER TEILEINBAU DER SPÜLMASCHINE)

1. Die Türfedern werden werkseitig auf die richtige Spannung für die Gerätetür eingestellt. Wenn eine Türverkleidung

angebracht wird, müssen Sie die Federspannung der Gerätetür anpassen. Drehen Sie die Stellschraube des Einstellmechanismus, so dass das Stahlseil ge- oder entspannt wird. 2. Die Türfederspannung ist richtig eingestellt, wenn die Tür in vollständig geö neter Position horizontal liegen bleibt, sich aber mit einem Finger einfach schließen lässt. Installieren der Spülmaschine DW5500M-02437A-00_DE.indd 42DW5500M-02437A-01_DE.indd 42 3/8/2017 12:20:47 PM3/8/2017 12:20:47 PMInstallieren der Spülmaschine _43

07 INSTALLIEREN DER SPÜLMASCHINE

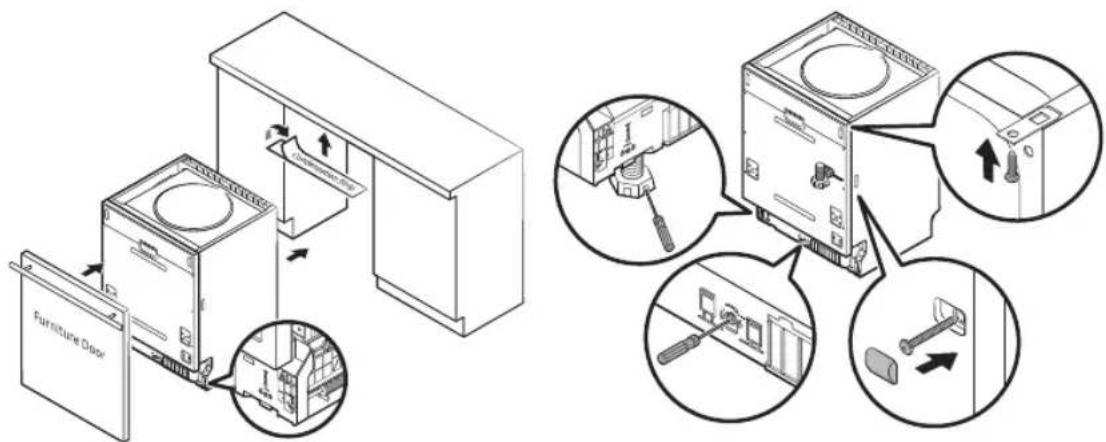

SCHRITT 5 AUFSTELLUNG DER SPÜLMASCHINE

1. Bringen Sie die Tür des Küchenschranks mit den vorgesehenen Klammern an der Tür der Spülmaschine an. Verwenden

Sie zur Positionierung der Klammern die Schablone. (Bei Voll- oder Teileinbau der Spülmaschine)

2. Stellen Sie die Spannung der Türfedern mit einem Inbusschlüssel ein. Um die Spannung zu erhöhen ziehen Sie Schrauben

für die linke und die rechte Feder im Uhrzeigersinn an. Andernfalls kann dies zu Schäden an der Spülmaschine führen. (Bei Voll- oder Teileinbau der Spülmaschine)

3. Schließen Sie den Frischwasserschlauch an die Kaltwasserversorgung an.

4. Anschließen des Abwasserschlauchs Siehe Abbildung.

5. Schließen Sie das Netzkabel an.

6. Bringen Sie den Kondensationsstreifen unter der Arbeitsfl äche des Schrankes an. Achten Sie darauf, dass der

Kondensationsstreifen mit dem Rand der Arbeitsfl äche bündig abschließt.

7. Bringen Sie die Spülmaschine in die richtige Position.

8. Richten Sie die Spülmaschine aus. Der hintere Stellfuß kann von der Vorderseite der Spülmaschine aus eingestellt werden. Drehen Sie dazu die Inbusschraube in der Mitte des Spülmaschinensockels mit einem Inbusschlüssel. Stellen Sie die vorderen Füße mit einen Schlitzschraubendreher so ein, dass die Spülmaschine waagerecht steht.

9. Die Spülmaschine muss fi xiert werden. Hierfür haben Sie zwei Möglichkeiten:

A. Normale Arbeitsfl äche: Setzen Sie den Einbauhaken in den Schlitz der Seitenwand ein und befestigen Sie ihn mit den Holzschrauben an der Arbeitsfl äche. B. Arbeitsplatte aus Marmor oder Granit: Befestigen Sie die Seitenwand mit den Schrauben. DW5500M-02437A-00_DE.indd 43DW5500M-02437A-01_DE.indd 43 3/8/2017 12:20:47 PM3/8/2017 12:20:47 PM44_ Installieren der Spülmaschine

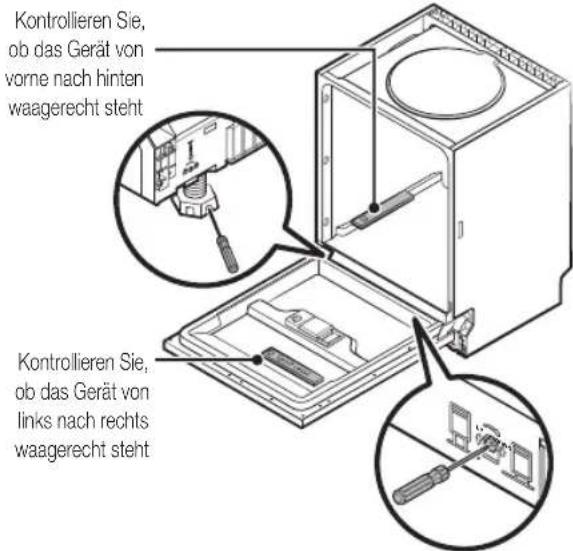

SCHRITT 6 AUSRICHTEN DER SPÜLMASCHINE

Kontrollieren Sie, ob das Gerät von vorne nach hinten waagerecht steht Kontrollieren Sie, ob das Gerät von links nach rechts waagerecht steht ƸťUĮǮĘ

UĮǮĘ Die Spülmaschine muss für richtigen Spülbetrieb und gute Reinigungsleistung waagerecht stehen.

1. Um zu überprüfen, ob die Spülmaschine waagerecht steht, legen Sie eine Wasserwaage an die Tür und die Schiene im

Spülraum (siehe Abbildung) an.

2. Richten Sie die Spülmaschine durch Einstellen der drei Nivellierfüße ein.

3. Achten Sie beim Nivellieren der Spülmaschine darauf, dass sie nicht umkippt.

Wenn der Nivellierfuß nicht hoch genug ist, verwenden Sie zusätzliche Stellfüße. Installieren der Spülmaschine DW5500M-02437A-00_DE.indd 44DW5500M-02437A-0 _DE.indd 44 3/8/2017 12:20:47 PM3/8/2017 12:20:47 PM1Fehlerbehebung _45 08 FEHLERBEHEBUNG Fehlerbehebung Der Hersteller befolgt eine Politik der ständigen Weiterentwicklung und Aktualisierung des Produkts. Dadurch kann es zu Änderungen ohne vorherige Ankündigung kommen.

VOR EINEM ANRUF BEIM KUNDENDIENST

PROBLEM MÖGLICHE URSACHE VORGEHENSWEISEDie Spülmaschine funktioniert nicht• Sicherung durchgebrannt oder der Leistungsschalter wurde ausgelöst.• Ersetzen Sie die Sicherung bzw. setzen Sie den Leistungsschalter zurück. Entfernen Sie alle anderen Geräte, die an den selben Stromkreis wie die Spülmaschine angeschlossen sind.• Die Stromversorgung ist nicht eingeschaltet.• Stellen Sie sicher, dass das Gerät eingeschaltet und die Tür vollständig geschlossen ist.Stellen Sie sicher, dass das Netzkabel richtig mit der Steckdose verbunden ist.• Der Wasserdruck ist zu gering. • Überprüfen Sie, ob die Wasserversorgung ordnungsgemäß angeschlossen und der Wasserhahn geönet ist.Ablaufpumpe stoppt nicht • Überlauf. • Das System wurde so entwickelt, das überlaufendes Wasser erkannt wird. Wenn dies der Fall ist, wird die Umwälzpumpe aus- und die Ablaufpumpe eingeschaltet.Geräusch • Einige hörbare Geräusche sind normal.• Geräusch wird möglicherweise durch das Zerkleinern von weichen Essensresten oder dem Önen des Spülmittelbehälters verursacht.• Geschirrteile liegen lose in den Körben oder ein kleiner Gegenstand ist durch den Korb gefallen.• Stellen Sie sicher, dass Geschirr und Besteck beim Spülgang nicht lose in der Spülkammer herumgewirbelt werden können.• Motor brummt. • Die Spülmaschine wurde nicht regelmäßig genutzt. Wenn Sie die Spülmaschine nur selten verwenden, denken Sie daran, sie jede Woche mit Wasser zu füllen und dieses anschließend wieder abzulassen. Auf diese Weise werden die Dichtungen feucht gehalten.Schaum im Spülraum • Ungeeignetes Spülmittel. • Verwenden Sie nur für Spülmaschinen geeignetes Spülmittel, um eine Schaumbildung zu vermeiden.• Önen Sie bei Schaumbildung die Spülmaschine, und lassen Sie den Schaum verdampfen.• Füllen Sie rund 4 Liter kaltes Wasser in den Spülraum. Schließen und verriegeln Sie die Spülmaschine. Starten Sie dann den Spülgang „Einweichen“, um das Wasser abzulassen. Wiederholen Sie den Vorgang bei Bedarf.• Verschütteter Klarspüler. • Entfernen Sie verschütteten Klarspüler immer sofort.Flecken im Spülraum • Sie haben koloriertes Spülmittel verwendet.• Stellen Sie sicher, dass Sie ein Spülmittel ohne Farbsto verwenden.Geschirr wird nicht getrocknet• Klarspüler muss nachgefüllt werden.• Stellen Sie sicher, dass der Klarspülerbehälter voll ist. DW5500M-02437A-00_DE.indd 45DW5500M-02437A-01_DE.indd 45 3/8/2017 12:20:48 PM3/8/2017 12:20:48 PM46_ Fehlerbehebung

PROBLEM MÖGLICHE URSACHE VORGEHENSWEISE

Geschirr und Besteck sind nicht sauber

• Ungeeignetes Programm. • Wählen Sie ein Spülprogramm für eine stärkere Verschmutzung.

• Falsches Beladen. • Stellen Sie sicher, dass das Önen des Spülmittelfachs und die Drehbewegung der Sprüharme nicht durch große Geschirrteile blockiert werden. Flecken und Schmutzfilm auf Gläsern und Besteck

1. Extrem hartes Wasser.

2. Niedrige Temperatur des

zugeführten Wassers.

3. Spülmaschine ist überladen.

4. Falsches Beladen.

5. Altes oder feuchtes

6. Leerer Klarspülerbehälter.

7. Falsche Dosierung des

Spülmittels. Um Flecken von Glasgeschirr zu entfernen:

1. Nehmen Sie alle Metallgegenstände aus der

2. Füllen Sie kein Spülmittel ein.

3. Stellen Sie den längsten Spülgang ein.

4. Starten Sie die Spülmaschine, und lassen

Sie sie etwa 18 bis 22 Minuten lang laufen. Anschließend beginnt der Hauptwaschgang.

5. Ö nen Sie die Gerätetür und gießen Sie 2 Tassen

weißen Essig auf den Boden der Spülmaschine.

6. Schließen Sie die Gerätetür und setzen Sie den

Spülgang fort. Wenn die Zugabe von Essig nicht hilft: Wiederholen Sie die oben beschriebenen Schritte. Geben Sie diesmal jedoch anstelle von Essig 1/4 Tasse (60 ml) von Zitronensäure hinzu. Trübung des Glasgeschirrs • Kombination aus weichem Wasser und zu viel Spülmittel.

• Verwenden Sie weniger Spülmittel, wenn weiches Wasser zugeführt wird, und wählen Sie das kürzeste Spülprogramm, um das Glasgeschirr zu waschen und zu reinigen. Gelber oder brauner Film auf Innenflächen

• Tee- oder Kaeeflecken. • Entfernen Sie die Flecken von Hand. Verwenden Sie dazu eine Lösung aus 1/2 Tasse Bleichmittel und 3 Tassen warmem Wasser. WARNUNG: Nach Ablauf des Spülprogramms müssen Sie 20 Minuten warten, bis die Heizelemente abgekühlt sind, bevor Sie den Innenraum reinigen können. Eine Nichtbeachtung dieser Anweisung kann zur Gefahr von Verbrennungen führen.

• Eisenablagerung im Wasser können zur Bildung eines Films im gesamten Innenraum führen.

• Sie müssen bei einem Unternehmen für Wasserenthärter einen speziellen Filter beziehen. Weißer Film auf Innenflächen

• Mineralien in hartem Wasser. • Verwenden Sie zum Reinigen der Innenflächen einen feuchten Schwamm mit Spülmittel und tragen Sie dabei Gummihandschuhe. Verwenden Sie keine anderen Reiniger außer Geschirrspülmittel, um das Risiko einer Schaumbildung oder Seifenlauge zu verringern. Abdeckung des Spülmittelbehälters rastet nicht ein

• Das Drehrad befindet sich nicht in der OFF-Position.

• Drehen Sie das Drehrad auf die OFF-Position, und schieben Sie den Riegel nach links. Spülmittelreste im Spülmittelbehälter

• Geschirr verhindert Önen des Spülmittelbehälters.

• Räumen Sie das Geschirr neu ein. Fehlerbehebung DW5500M-02437A-00_DE.indd 46DW5500M-02437A-01_DE.indd 46 3/8/2017 12:20:48 PM3/8/2017 12:20:48 PMFehlerbehebung _47 08 FEHLERBEHEBUNG

PROBLEM MÖGLICHE URSACHE VORGEHENSWEISE

Dampf • Normales Phänomen. • Während dem Trocknen und dem Ablassen des Wasser tritt eine kleine Menge Dampf durch die Entlüftungsschlitze an der Gerätetür aus. Schwarze oder graue Rückstände auf dem Geschirr

• Aluminiumteile haben während dem Spülgang gegen das Geschirr gerieben.

• Verwenden Sie ein mildes Scheuermittel, um diese Flecken zu beseitigen. Wasser steht am Boden des Spülraums

• Dies ist normal. • Eine kleine Menge Wasser um den Auslass am Boden des Spülraums sorgt für eine stete Befeuchtung der Dichtungen. Wasser tritt aus • Spülmittelfach überfüllt oder Klarspüler verschüttet.

• Achten Sie darauf, den Klarspülbehälter nicht zu überfüllen. Verschütteter Klarspüler kann eine Überbeanspruchung verursachen und zum Überlaufen führen. Wischen Sie Spritzer mit einem feuchten Tuch auf.

• Spülmaschine steht schief. • Stellen Sie sicher, dass die Spülmaschine waagerecht steht. Tasten reagieren nicht, obwohl Spülmaschine eingeschaltet ist

• Gerätetür ist oen. • Wenn die Gerätetür geönet ist, sind alle Tasten außer der Netztaste Power (Ein/Aus) deaktiviert. Schließen Sie die Gerätetür, und drücken Sie die gewünschte Taste.

• Bediensperre -Funktion ist ausgewählt. Eine schlechte Spülleistung kann auf Probleme mit der Stromversorgung zurückzuführen sein. Versuchen Sie es mit einem anderen Programm, bevor Sie den Kundendienst kontaktieren. DW5500M-02437A-00_DE.indd 47DW5500M-02437A-01_DE.indd 47 3/8/2017 12:20:48 PM3/8/2017 12:20:48 PM

• Bei eingeschalteter Bediensperre sind alle Tasten deaktiviert. Halten Sie zum Entsperren dieser Funktion die Taste Bediensperre drei (3) Sekunden lang gedrückt. Die Bediensperre-Funktion wird ebenfalls aufgehoben, wenn das Netzkabel getrennt und wieder angeschlossen wird.48_ Fehlerbehebung FEHLERCODES Beim Auftreten eines Fehlers werden Sie mit einem Fehlercode über das Problem informiert: Codes Bedeutung Mögliche Ursachen 4C Fehler der Frischwasserversorgung Der Wasserhahn ist nicht geönet, der Wassereinlass ist behindert oder der Wasserdruck ist zu niedrig LC Leck Einige Teile der Spülmaschine sind leck HC Erforderliche Temperatur wird nicht erreicht Heizelement defekt PC Ausfall des Teilerventils Ausfall des Teilerventils

Ausfall der Kommunikation zwischen Hauptplatine mit Unterplatine Unterbrechung oder Bruch der Kommunikationsleitungen bC2 Taste zu lange gedrückt Taste 30 Sekunden lang gedrückt WARNUNG: Schließen Sie im Falle eines Überlaufs zunächst den Hauptwasserhahn, bevor Sie den Kundendienst kontaktieren. Wenn sich wegen eines Überlaufs oder einem kleinen Leck Wasser in der Bodenwanne befindet, muss dieses zunächst entfernt werden, bevor die Spülmaschine erneut gestartet werden kann. Fehlerbehebung DW5500M-02437A-00_DE.indd 48DW5500M-02437A-01_DE.indd 48 3/8/2017 12:20:48 PM3/8/2017 12:20:48 PMAnhang _49 09 ANHANG Anhang TECHNISCHE DATEN Modell Typ Freistehend Unterbau Teileinbau Volleinbau Ein/Aus 220 bis 240 V~ bei 50 Hz Wasserdruck 0,04 bis 1,0 MPa Nennstromverbrauch 1760 bis 2100 W Warmwasseranschluss Max 60 °C Trocknertyp Kondensationstrocknung Spültyp Rotierende Sprühdüsen Abmessungen (Breite x Tiefe x Höhe) Spülkapazität 14 Normgedecke 13 Normgedecke Gewicht Ausgepackt DW5500M-02437A-00_DE.indd 49DW5500M-02437A-01_DE.indd 49 3/8/2017 12:20:48 PM3/8/2017 12:20:48 PM DW60M6031SS DW60M60 BB31 DW60M6031 DW6

ABMESSUNGEN DES GERÄTS

DW60M6050BB/DW60M6040BB Anhang DW5500M-02437A-00_DE.indd 50DW5500M-02437A-01_DE.indd 50 3/8/2017 12:20:48 PM3/8/2017 12:20:48 PM DW60M60 SS31 DW60M6031BBFür Standardtest _51 DW60M6050**/DW60M6051** Die nachfolgenden Abbildungen zeigen die richtige Beladung der Körbe gemäß den europäischen Normen.

• Spülkapazität: 14 Normgedecke

• Oberer Korb: in Position des unteren Korbs verwendet

• Zusätzliche Einstellungen: Keine

• Dosiereinstellung für den Klarspüler: 5

• Wasserenthärtereinstellung: H3

• Dosierung für Standardspülmittel: Hauptspülen g

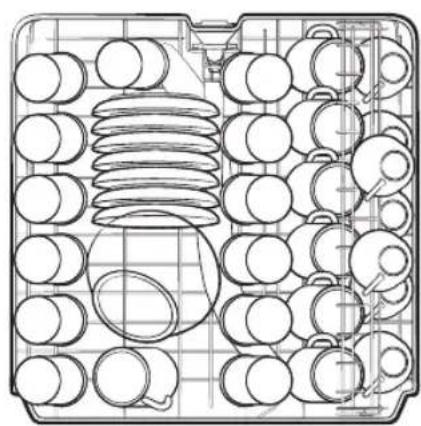

• Zur Anordnung der Gedecke siehe nachfolgende Abbildungen Für Standardtest DW5500M-02437A-00_DE.indd 51DW5500M-02437A-01_DE.indd 51 3/8/2017 12:20:55 PM3/8/2017 12:20:55 PM /DW60M60 1**3 <Oberer Korb> <Unterer Korb> <Besteckkorb>

1 Suppenlöel 2 Gabeln 3 Messer 4 Teelöel 5 Dessertlöel 6 Servierlöel 7 Serviergabeln 8 Schöpfkellen 2252_ Für Standardtest DW60M6040** Die nachfolgenden Abbildungen zeigen die richtige Beladung der Körbe gemäß den europäischen Normen.

• Spülkapazität: 13 Normgedecke

• Oberer Korb: in Position des unteren Korbs verwendet

• Zusätzliche Einstellungen: Keine

• Dosiereinstellung für den Klarspüler: 5

• Wasserenthärtereinstellung: H3

• Dosierung für Standardspülmittel: Hauptspülen 2 g

• Zur Anordnung der Gedecke siehe nachfolgende Abbildungen <Oberer Korb> <Unterer Korb> <Besteckkorb>

1. Motor der Umwälzpumpe

Dieser Motor treibt die Pumpe an, die das Wasser vom Boden des Spülraums ansaugt, durch die internen Wasserkanäle pumpt und anschließend mit hohem Druck durch die oberen, mittleren und unteren Düsen spritzt.

Diese Pumpe pumpt das verschmutzte Wasser, das beim Spülen entsteht, aus der Spülmaschine ab.

Die Heizung befindet sich an den Wasserkanälen im Inneren der Spülmaschine. Sie erhitzt das fließende Wasser, um die Spülwirkung zu erhöhen.

4. Durchfl ussmessgerät

Dieses Teil misst die Frischwassermenge durch Zählen der Impulse des Hall-ICs, der sich direkt neben dem Einlassventil befindet.

Der Verteiler befindet sich am Ausgang des Sumpfes im Inneren der Spülmaschine. Mit dem Verteiler wird die Wasserzufuhr zum unteren Teil der Spülmaschine an- oder abgeschaltet. (Dieses Modell verfügt nicht über dieses Teil)

Hier werden das Reinigungsmittel und der Klarspüler eingefüllt, damit sie von der Spülmaschine verwendet werden können. Die Dosiervorrichtung im Spülmittelfach gibt bei Bedarf automatisch Spülmittel und Klarspüler in die Spülmaschine.

Zum Spülraum aus rostfreiem Stahl gehören die Bauteile im Innenraum der Spülmaschine.

An dieser Stelle in der Spülmaschine wird das Wasser gesammelt. Das eingespritzte Wasser sammelt sich nach dem Umwälzen hier. Der Sumpf ist mit dem Motor der Umwälzpumpe und der Abwasserpumpe verbunden.

9. Spülraumfront Zum Spülraum aus rostfreiem Stahl gehört auch die Innenseite des Gerätetür.

10. Basis Ein Kunststoteil, das den Sockelrahmen bildet.

11. Korb Das obere und untere Gestell zum Einräumen von Geschirr.

12. Mittlere/untere Düse

Das Geschirr in der Spülmaschine wird mit dem unter hohem Druck über die rotierenden Dreharme eingespritzten Wasser gespült.

Eine Önung, über die der Druckausgleich gegenüber dem umgebenden Raum erfolgt. Dies ist notwendig, weil die erhitzte Luft im Innern unter höherem Druck als die Außenluft steht.

14. Verriegelungsschalter der

Gerätetür Hiermit wird festgestellt, ob die Tür der Spülmaschine geönet oder geschlossen ist. Wenn die Tür bei laufender Spülmaschine geönet wird, wird das Programm vorübergehend unterbrochen.DW5500M-02437A-00_DE.indd 54DW5500M-02437A-01_DE.indd 54 3/8/2017 12:20:58 PM3/8/2017 12:20:58 PM HinweisHinweis DW5500M-02437A-00_DE.indd 55DW5500M-02437A-01_DE.indd 55 3/8/2017 12:20:58 PM3/8/2017 12:20:58 PMFRAGEN ODER HINWEISE? DW5500M-02437A-00_DE.indd 56DW5500M-02437A-00_DE.indd 56 3/8/2017 12:20:58 PM3/8/2017 12:20:58 PM DD81-02437E-0 LAND RUFEN SIE UNS AN ODER BESUCHEN SIE UNS ONLINE UNTER AUSTRIA 0800 72 67 864 (0800-SAMSUNG) www.samsung.com/at/support
