INSTRUKCJA OBSŁUGI DW60M6040FW SAMSUNG

www.samsung.com/be/support (Dutch) www.samsung.com/be_fr/support (French) DENMARK 707 019 70 www.samsung.com/dk/support FINLAND 030-6227 515 www.samsung.com//support FRANCE 01 48 63 00 00 www.samsung.com/fr/support GERMANY 06196 77 555 77 www.samsung.com/de/support ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support CYPRUS 8009 4000 only from landline, toll free www.samsung.com/gr/support GREECE 80111-SAMSUNG (80111 726 7864) only from land line (+30) 210 6897691 from mobile and land line www.samsung.com/gr/support LUXEMBURG 261 03 710 www.samsung.com/be_fr/support NETHERLANDS 088 90 90 100 www.samsung.com/nl/support NORWAY 21629099 www.samsung.com/no/support PORTUGAL 808 207 267 www.samsung.com/pt/support SPAIN 91 175 00 15 www.samsung.com/es/support SWEDEN 0771-400 300 www.samsung.com/se/support SWITZERLAND 0800 726 786 www.samsung.com/ch/support (German) www.samsung.com/ch_fr/support (French) UK 0333 000 0333 www.samsung.com/uk/support IRELAND (EIRE) 0818 717100 www.samsung.com/ie/support 5DW60M6050** DW60M6051** DW60M6040** Zmywarka do naczyń Instrukcja obsługi wyobraź sobie możliwości Dziękujemy za zakup produktu firmy Samsung. DW5500M-02437B-00_PL.indd 1DW5500M-02437B-0 _PL.indd 1 2017-03-10 5:35:232017-03-10 5:35:231 DW60M60 **312_ Zasady bezpieczeństwa Instrukcje bezpieczeństwa Gratulujemy zakupu nowej zmywarki do naczyń firmy Samsung. Niniejsza instrukcja zawiera ważne informacje dotyczące montażu, użytkowania i konserwacji urządzenia. Prosimy o poświęcenie czasu na przeczytanie niniejszej instrukcji. Zawarte w niej informacje pozwalają optymalnie wykorzystać bogactwo zalet i funkcji zmywarki do naczyń. CO TRZEBA WIEDZIEĆ O ZASADACH BEZPIECZEŃSTWA Prosimy o dokładne przeczytanie niniejszej instrukcji w celu uzyskania wiedzy na temat bezpiecznego i efektywnego korzystania z rozlicznych zalet i funkcji nowego urządzenia. Instrukcję należy zachować do wglądu i przechowywać w bezpiecznym miejscu w pobliżu urządzenia. Urządzenia należy używać wyłącznie w celu, do którego zostało ono wyprodukowane, w sposób zgodny z niniejszą instrukcją obsługi. Ostrzeżenia i zasady bezpieczeństwa zawarte w niniejszej instrukcji nie wyczerpują wszystkich możliwych warunków i sytuacji. Użytkownik jest odpowiedzialny za zachowanie zdrowego rozsądku i ostrożności podczas montażu, konserwacji i obsługi zmywarki do naczyń. Ponieważ zawarte poniżej informacje dotyczące obsługi odnoszą się do różnych modeli, charakterystyka zakupionej zmywarki do naczyń może nieznacznie odbiegać od opisu zawartego w instrukcji. Część ostrzeżeń może nie mieć zastosowania. W razie pytań lub wątpliwości należy skontaktować się z najbliższym centrum serwisowym lub poszukać pomocy i informacji w witrynie www.samsung.com. WAŻNE SYMBOLE I ZASADY DOTYCZĄCE BEZPIECZEŃSTWA Ważne symbole dotyczące bezpieczeństwa OSTRZEŻENIE Zagrożenia lub niebezpieczne praktyki, które mogą spowodować poważne obrażenia ciała i/lub zniszczenie mienia. PRZESTROGA Zagrożenia lub niebezpieczne praktyki, które mogą spowodować obrażenia ciała i/lub zniszczenie mienia. PRZESTROGA Przestrzeganie tych podstawowych zasad bezpieczeństwa podczas korzystania ze zmywarki do naczyń pozwala ograniczyć ryzyko pożaru, eksplozji, porażenia prądem lub obrażeń ciała: NIE próbować. NIE rozmontowywać. NIE dotykać. Należy ściśle przestrzegać instrukcji. Wyjmij wtyczkę zasilania z gniazdka elektrycznego. Upewnij się, że urządzenie jest uziemione, aby nie doszło do porażenia prądem. Zadzwoń do centrum serwisowego, aby uzyskać pomoc. Uwaga Powyższe symbole ostrzegawcze zostały zastosowane dla bezpieczeństwa użytkownika i innych osób. Należy ich ściśle przestrzegać. Instrukcję należy przechowywać w bezpiecznym miejscu i upewnić się, że kolejni użytkownicy urządzenia zapoznali się z jej treścią. W razie sprzedaży urządzenia należy przekazać instrukcję kolejnemu właścicielowi. DW5500M-02437B-00_PL.indd 2DW5500M-02437B-0 _PL.indd 2 2017-03-10 5:35:332017-03-10 5:35:331 W celu ograniczenia ryzyka pożaru, porażenia prądem lub obrażeń ciała podczas korzystania z tego urządzenia należy przestrzegać podstawowych zasad bezpieczeństwa: OSTRZEŻENIEZasady bezpieczeństwa _3

1. Urządzenie nie jest przeznaczone do użytku przez osoby

(w tym dzieci) o ograniczonej sprawności fi zycznej, zmysłowej lub umysłowej, a także osoby nieposiadające odpowiedniej wiedzy i doświadczenia bez zapewnienia nadzoru lub udzielenia instrukcji dotyczących obsługi urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.

2. Do użytku w Europie: Dzieci w wieku od 8 lat, osoby o

ograniczonej sprawności fi zycznej, zmysłowej lub umysłowej, a także osoby nieposiadające wiedzy i doświadczenia mogą używać urządzenia wyłącznie pod nadzorem lub jeżeli otrzymały informacje dotyczące bezpiecznej obsługi urządzenia i rozumieją związane z nim zagrożenia. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

3. Należy pilnować, aby dzieci nie bawiły się urządzeniem.

4. Ze względów bezpieczeństwa uszkodzony przewód zasilający musi

zostać wymieniony przez producenta, w autoryzowanym serwisie lub przez wykwalifi kowaną osobę.

5. Do urządzenia dołączono nowe przyłącza, których należy użyć do

podłączenia go. Nie należy używać starych przyłączy.

6. Jeżeli urządzenie ma otwory wentylacyjne w podstawie, nie mogą

one być zasłonięte przez dywan.

7. Do użytku w Europie: Urządzenie należy przechowywać w

miejscu niedostępnym dla dzieci do 3-go roku życia, o ile nie są one pod stałym nadzorem. DW5500M-02437B-00_PL.indd 3DW5500M-02437B-01_PL.indd 3 2017-03-10 5:35:332017-03-10 5:35:334_ Zasady bezpieczeństwa

8. PRZESTROGA: Aby uniknąć zagrożenia związanego z

nieumyślnym zresetowaniem bezpiecznika termicznego, nie należy podłączać urządzenia za pośrednictwem zewnętrznego wyłącznika, takiego jak wyłącznik czasowy, lub do obwodu, który jest regularnie włączany i wyłączany przez dostawcę energii.

9. Urządzenie jest przeznaczone do użytku w gospodarstwach

domowych i podobnych miejscach, takich jak: – kuchnie dla pracowników w sklepach, biur ach i innych miejscach pracy; – gospodarstwa rolne; – hotele, motele i inne środowiska mieszkalne (do użytku prze

klientów); – placówki oferujące nocleg i śniadanie.

10. Nie zostawiać otwartych drzwi, ponieważ grozi to potknięciem.

11. OSTRZEŻENIE: Noże i inne ostro zakończone sztućce należy

wkładać do kosza ostrzem w dół lub kłaść je poziomo. Instrukcje bezpieczeństwa DW5500M-02437B-00_PL.indd 4DW5500M-02437B-01_PL.indd 4 2017-03-10 5:35:332017-03-10 5:35:33Zasady bezpieczeństwa _5 INSTRUKCJE DOTYCZĄCE OBSŁUGI ZMYWARKI DO NACZYŃ Ta zmywarka nie jest przeznaczona do użytku komercyjnego. Zmywarka została wyprodukowana z myślą o użytku domowym i w podobnych miejscach pracy i zamieszkania, takich jak:

az przez klientów takich placówek, jak:

• hostele i domy dla gości. Urządzenia można używać wyłącznie w gospodarstwie domowym do mycia naczyń i sztućców, zgodnie z instrukcją obsługi. Żadne inne zastosowanie nie jest zalecane przez producenta i może być niebezpieczne. Producent nie ponosi odpowiedzialności za szkody wynikające z błędnego lub niewłaściwego zastosowania lub obsługi. W zmywarce nie wolno używać rozpuszczalników. Może to spowodować eksplozję. Nie wolno wdychać ani połykać detergentu do zmywarek. Detergenty do zmywarek zawierają składniki drażniące lub powodujące korozję, które mogą spowodować poparzenie nosa, jamy ustnej lub gardła w przypadku połknięcia, a także uniemożliwić oddychanie. W przypadku spożycia lub dostania się detergentu do układu oddechowego należy natychmiast skontaktować się z lekarzem. Należy unikać pozostawiania niepotrzebnie otwartych drzwi, gdyż można się o nie potknąć. Nie wolno siadać na otwartych drzwiach ani opierać się o nie. Może to spowodować przewrócenie i uszkodzenie zmywarki do naczyń oraz obrażenia ciała użytkownika. Należy używać wyłącznie detergentów i nabłyszczaczy przeznaczonych do zastosowania w zmywarkach. Nie wolno używać płynu do mycia naczyń. Nie należy używać środków do czyszczenia o wysokiej kwasowości. Zbiornika na nabłyszczacz nie wolno napełniać detergentem w proszku lub w płynie. Może to spowodować poważne uszkodzenie zbiornika. Nieumyślne napełnienie zbiornika soli detergentem do zmywarek w proszku lub w płynie grozi uszkodzeniem układu zmiękczania wody. Przed napełnieniem zbiornika soli należy upewnić się, że wybrano właściwe opakowanie soli do zmywarek. Należy używać wyłącznie specjalnej, gruboziarnistej soli do zmywarek, ponieważ inne typy soli mogą zawierać nierozpuszczalne dodatki, które mogą utrudnić funkcjonowanie układu zmiękczania wody. W przypadku urządzenia z koszem na sztućce (w zależności od modelu) umieszczenie sztućców w koszu uchwytami do dołu zwiększa efektywność czyszczenia i suszenia. Noże, widelce itp. należy jednak ustawiać rączkami do góry, ponieważ zmniejsza to ryzyko urazu. W zmywarce nie należy umieszczać plastikowych przedmiotów nienadających się do mycia w gorącej wodzie, takich jak plastikowe opakowania, plastikowe sztućce lub naczynia. Wysoka temperatura wewnątrz zmywarki może spowodować ich roztopienie lub zniekształcenie. W przypadku modeli z funkcją Opóźniony start przed dodaniem detergentu sprawdź, czy dozownik jest suchy. W razie potrzeby należy wytrzeć go do sucha. Detergent wlany do wilgotnego dozownika spowoduje jego zatkanie i może nie zostać dokładnie rozproszony. OSTRZEŻENIE OSTRZEŻENIE PRZESTROGA PRZESTROGA PRZESTROGA PRZESTROGA PRZESTROGA DW5500M-02437B-00_PL.indd 5DW5500M-02437B-01_PL.indd 5 2017-03-10 5:35:332017-03-10 5:35:33 Noże i inne ostro zakończone sztućce należy wkładać do kosza ostrzem w dół lub kłaść je poziomo. OSTRZEŻENIE6_ Zasady bezpieczeństwa

INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA DZIECI

Urządzenie nie jest zabawką! Aby ograniczyć ryzyko odniesienia obrażeń, dzieci powinny być trzymane z dala od urządzenia. Nie wolno pozwalać im na zabawę wewnątrz lub w pobliżu zmywarki do naczyń, a także na obsługiwanie jej. Dzieci nie rozumieją związanych z tym zagrożeń. Należy ich pilnować za każdym razem, gdy pracujesz w kuchni. Istnieje niebezpieczeństwo, że dzieci zamkną się w zmywarce podczas zabawy. Dzieci w wieku od 8 lat, osoby o ograniczonej sprawności fizycznej, zmysłowej lub umysłowej, a także osoby nieposiadające wiedzy i doświadczenia mogą używać urządzenia wyłącznie pod nadzorem lub jeżeli otrzymały informacje dotyczące bezpiecznej obsługi urządzenia i rozumieją związane z nim zagrożenia. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru. Starsze dzieci mogą korzystać ze zmywarki wyłącznie, jeśli otrzymały dokładne wyjaśnienia dotyczące jej obsługi i są w stanie obsługiwać urządzenie w bezpieczny sposób, ze świadomością wszystkich zagrożeń wynikających z nieprawidłowego użytkowania. DETERGENTY NALEŻY TRZYMAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI! Detergenty do zmywarek zawierają składniki drażniące i żrące, które w przypadku połknięcia mogą spowodować poparzenie jamy ustnej, nosa lub gardła, a także uniemożliwić oddychanie. Dzieciom nie wolno przebywać w pobliżu otwartej zmywarki do naczyń, gdyż na obudowie mogą znajdować się pozostałości detergentu. Jeśli dziecko połknie detergent lub dostania się on do jego układu oddechowego, należy natychmiast skontaktować się z lekarzem.

INSTRUKCJE DOTYCZĄCE MONTAŻU ZMYWARKI

Przed montażem urządzenia należy sprawdzić, czy są jakiekolwiek uszkodzenia widoczne z zewnątrz. W żadnym wypadku nie wolno korzystać z uszkodzonego urządzenia. Uszkodzone urządzenie stanowi zagrożenie. Zmywarka do naczyń musi być podłączona do źródła zasilania przy użyciu odpowiedniego gniazdka z przełącznikiem. Gniazdo musi być łatwo dostępne dla zamontowanej zmywarki do naczyń tak, aby można było odłączyć ją od źródła zasilania w dowolnym momencie. (Więcej informacji dostępnych jest w części „Elementy i funkcje urządzenia” na stronie 11). Za zmywarką nie może znajdować się żadne gniazdko. Dosunięcie zmywarki do naczyń do gniazdka może spowodować ryzyko przegrzania i pożaru. Zmywarka nie może być zamontowana pod płytą grzejną. Wysokie temperatury wytwarzane przez płytę grzejną mogą spowodować uszkodzenie zmywarki do naczyń. Z tego samego powodu urządzenie nie powinno być montowane w pobliżu otwartego okna lub sprzętu oddającego ciepło, takiego jak grzałki itp. Zmywarki do naczyń nie należy podłączać do źródła zasilania do czasu zakończenia montażu i wyregulowania sprężyn drzwi. Przed podłączeniem urządzenia należy upewnić się, że dane na tabliczce znamionowej (napięcie i pobór prądu) odpowiadają sieci elektrycznej. W razie wątpliwości należy skontaktować się z elektrykiem. OSTRZEŻENIEOSTRZEŻENIEOSTRZEŻENIEOSTRZEŻENIEOSTRZEŻENIEPRZESTROGAOSTRZEŻENIEOSTRZEŻENIEPRZESTROGA Instrukcje bezpieczeństwa DW5500M-02437B-00_PL.indd 6DW5500M-02437B-01_PL.indd 6 2017-03-10 5:35:342017-03-10 5:35:34Zasady bezpieczeństwa _7 Bezpieczeństwo korzystania z tego urządzenia elektrycznego może zagwarantować wyłącznie stałe połączenie z odpowiednim systemem uziemienia. Kluczowe jest spełnienie podstawowych norm dotyczących bezpieczeństwa i regularna ich kontrola. W przypadku jakichkolwiek wątpliwości należy skontaktować się z elektrykiem. Producent nie ponosi odpowiedzialności za konsekwencje niewłaściwego uziemienia (np. porażenie prądem). Urządzenia nie należy podłączać do źródła zasilania za pośrednictwem listwy lub przedłużacza. Nie gwarantują one właściwego zabezpieczenia urządzenia (np. przed przegrzaniem). Urządzenie można montować w środowiskach mobilnych (np. na okrętach) wyłącznie pod warunkiem przeprowadzenia oceny ryzyka przez odpowiednio wykwalifikowanego specjalistę. Plastikowa obudowa przyłącza wody zawiera element elektryczny. Nie wolno zanurzać jej w wodzie. W wężu z zabezpieczeniem przed niekontrolowanym wypływem wody znajdują się przewody elektryczne. Węża doprowadzającego wodę nie wolno przecinać, nawet jeżeli jest zbyt długi. Montaż, konserwację i naprawy może wykonywać jedynie wykwalifikowana i kompetentna osoba zgodnie z krajowymi i lokalnymi przepisami dotyczącymi bezpieczeństwa. Wykonywanie napraw i innych prac przez osoby niewykwalifikowane może stwarzać zagrożenie. Producent nie ponosi odpowiedzialności za nieautoryzowane prace. Wbudowany układ uszczelniający stanowi zabezpieczenie przed uszkodzeniami spowodowanymi przez wodę, jeżeli spełnione są następujące warunki.

• Zmywarka do naczyń jest poprawnie zamontowana i podłączona.

• Zmywarka do naczyń jest właściwie konserwowana, a części wymieniane są gdy jest to potrzebne.

• Zawór odcinający jest zakręcony na czas dłuższej przerwy w eksploatacji urządzenia (np. podczas urlopu).

• Układ uszczelniający działa nawet wtedy, gdy urządzenie jest wyłączone. Musi ono jednak pozostawać podłączone do źródła zasilania. Uszkodzone urządzenie stanowi zagrożenie. W przypadku uszkodzenia urządzenia należy odłączyć je od źródła zasilania i skontaktować się ze sprzedawcą lub serwisem. Naprawy wykonane przez nieuprawnione osoby mogą spowodować nieprzewidywalne zagrożenie dla użytkownika, za które producent nie ponosi odpowiedzialności. Naprawy powinny być wykonywane wyłącznie przez autoryzowanego pracownika serwisu. Wadliwe elementy należy zastępować wyłącznie oryginalnymi częściami zamiennymi. Montaż wyłącznie takich części stanowi gwarancję bezpiecznej eksploatacji urządzenia. Przed rozpoczęciem prac konserwacyjnych należy zawsze odłączać urządzenie od źródła zasilania (poprzez wyłączenie gniazda i wyjęcie wtyczki). Jeżeli kabel podłączeniowy jest uszkodzony, musi zostać zastąpiony specjalnym kablem dostarczonym przez producenta. Ze względów bezpieczeństwa, jego montaż może zostać przeprowadzony wyłącznie w serwisie lub przez autoryzowanego pracownika serwisu. PRZESTROGA PRZESTROGA PRZESTROGA OSTRZEŻENIE PRZESTROGA DW5500M-02437B-00_PL.indd 7DW5500M-02437B-01_PL.indd 7 2017-03-10 5:35:342017-03-10 5:35:348_ Zasady bezpieczeństwa W krajach narażonych na plagi karaluchów lub innych szkodników należy zwracać szczególną uwagę na utrzymywanie urządzenia i jego otoczenia w czystości przez cały czas. Gwarancja nie obejmuje żadnych uszkodzeń spowodowanych przez karaluchy lub inne szkodniki. W przypadku awarii lub podczas czyszczenia urządzenia izolacja elektryczna jest całkowita tylko gdy:

• urządzenie jest odłączone od gniazda, a wtyczka jest wyciągnięta,

• urządzenie jest wyłączone z sieci,

• bezpiecznik sieciowy jest wyłączony,

• bezpiecznik gwintowy jest zdemontowany (kraje, w których jest stosowany). W urządzeniu nie wolno wprowadzać żadnych modyfikacji bez zgody producenta. Nie wolno otwierać obudowy urządzenia. Ingerencja w połączenia i części elektryczne oraz części mechaniczne jest bardzo niebezpieczna i grozi nieprawidłowościami w działaniu oraz porażeniem prądem. Naprawy urządzenia podczas okresu gwarancji mogą być wykonywane wyłącznie przez pracownika serwisu autoryzowanego przez producenta. W przeciwnym razie gwarancja straci ważność. Podczas montażu sprawdź, czy wokół urządzenia jest wystarczająco dużo miejsca do zapewnienia prawidłowej wentylacji. Jeśli przestrzeń między urządzeniem a zlewem nie jest wystarczająca, może to spowodować uszkodzenie zlewu lub pojawienie się pleśni. Ustawienie poziomu twardości wody wybrane w zmywarce musi być odpowiednie dla miejsca zamieszkania. (Więcej informacji dostępnych jest w części „Tryb układu zmiękczania wody (Ustawienie poziomu twardości wody)” na stronie 19). OSTRZEŻENIE PRZESTROGA PRZESTROGA PRZESTROGA Instrukcje bezpieczeństwa DW5500M-02437B-00_PL.indd 8DW5500M-02437B-01_PL.indd 8 2017-03-10 5:35:342017-03-10 5:35:34Zasady bezpieczeństwa _9

INSTRUKCJE DOTYCZĄCE OZNACZENIA WEEE

Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny) (Dotyczy krajów, w których stosuje się systemy segregacji odpadów) To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmiotów, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych. Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu ani jego akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi. DW5500M-02437B-00_PL.indd 9DW5500M-02437B-01_PL.indd 9 2017-03-10 5:35:352017-03-10 5:35:35 Informacje na temat zobowiązań firmy Samsung w zakresie ochrony środowiska i określonych obowiązków regulacyjnych dotyczących produktu, np. związanych z rozporządzeniem REACH, dyrektywą WEEE, utylizacją baterii można uzyskać na naszej stronie internetowej poświęconej zrównoważonemu rozwojowi, dostępnej za pośrednictwem witryny Samsung.com.10_ Spis treści Spis treści

11 Budowa zmywarki 14 Panel sterowania 17 Komunikaty

19 Tryb układu zmiękczania wody (Ustawienie poziomu twardości wody) 20 Ładowanie soli do układu zmiękczania 21 Stosowanie detergentu 22 Używanie nabłyszczacza 23 Jak korzystać z programu Multi tab

24 Ładowanie górnego kosza 26 Ładowanie dolnego kosza 26 Składanie kolców dolnego kosza 27 Szuflada na sztućce 29 Typy przyborów/naczyń, które można myć w zmywarce PROGRAMY ZMYWANIA

30 Włączanie urządzenia 30 Zmiana programu 31 Po zakończeniu cyklu zmywania 31 Tabela cykli zmywania

33 Czyszczenie filtrów 34 Czyszczenie ramion natryskowych 34 Czyszczenie drzwiczek 34 Konserwacja zmywarki 34 Ochrona przed mrozem 35 Jak konserwować zmywarkę

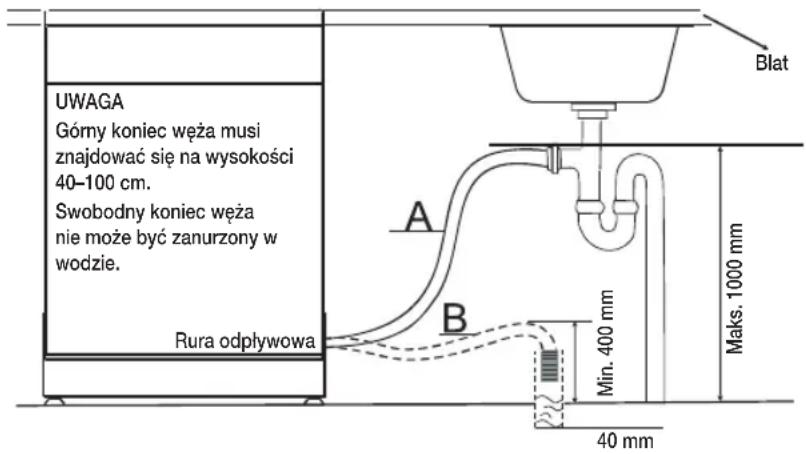

36 Przyłącze i spust wody 38 Podłączanie węży odpływowych 38 Ustawianie urządzenia 38 Uruchamianie zmywarki INSTALACJA ZMYWARKI

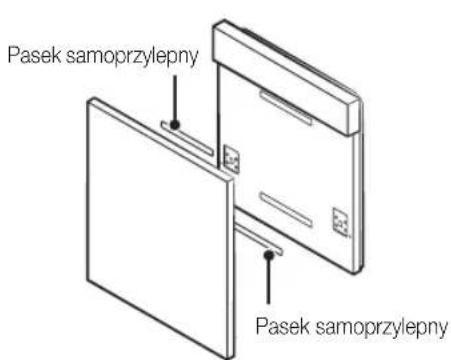

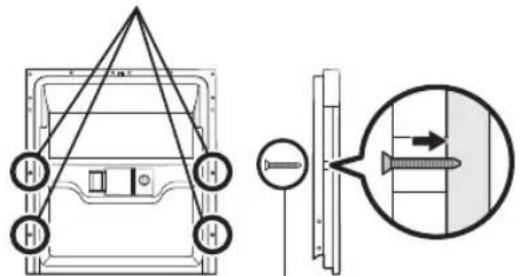

39 Zmywarka do montażu pod blatem, do częściowej zabudowy, do całkowitej zabudowy

45 Zanim zadzwonisz do serwisu 48 Kody błędów DODATEK

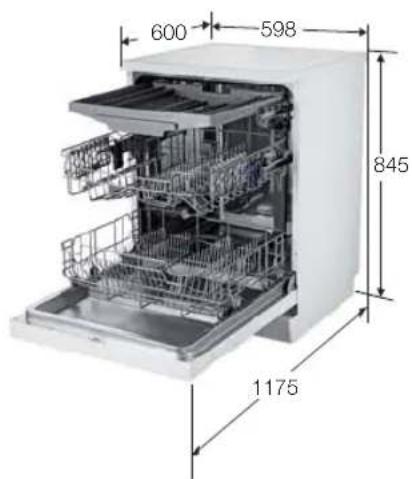

49 Dane techniczne 50 Wymiary produktu DW5500M-02437B-00_PL.indd 10DW5500M-02437B-01_PL.indd 10 2017-03-10 5:35:352017-03-10 5:35:35Elementy i funkcje urządzenia _11

01 ELEMENTY I FUNKCJE URZĄDZENIA

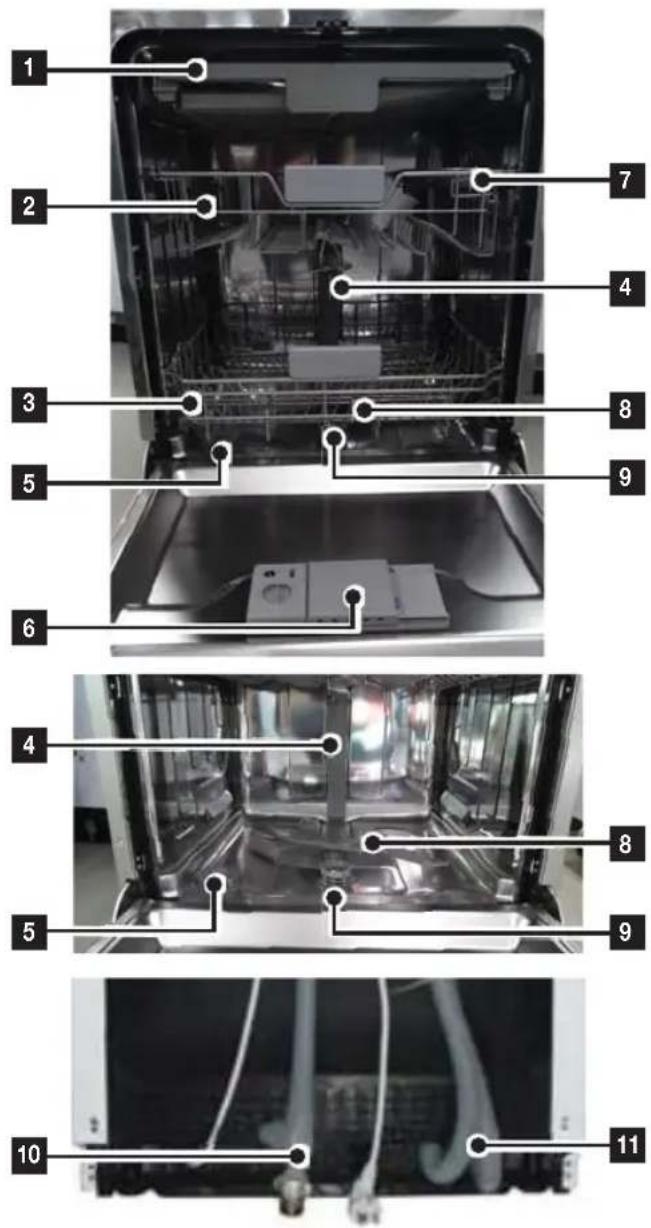

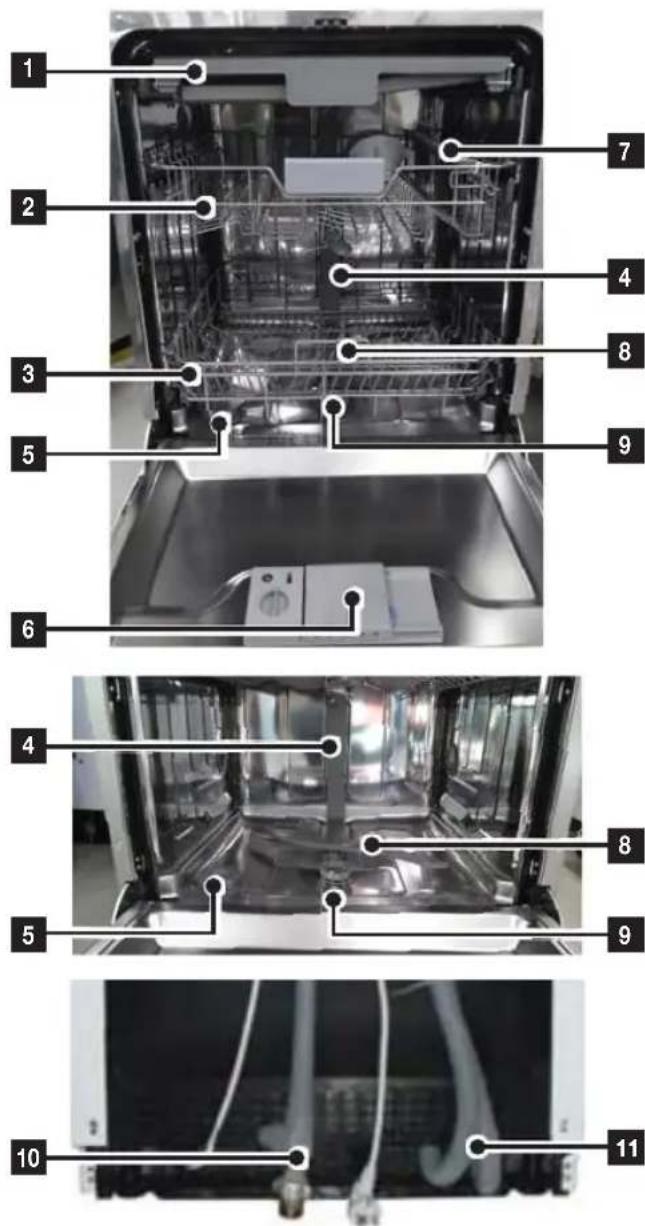

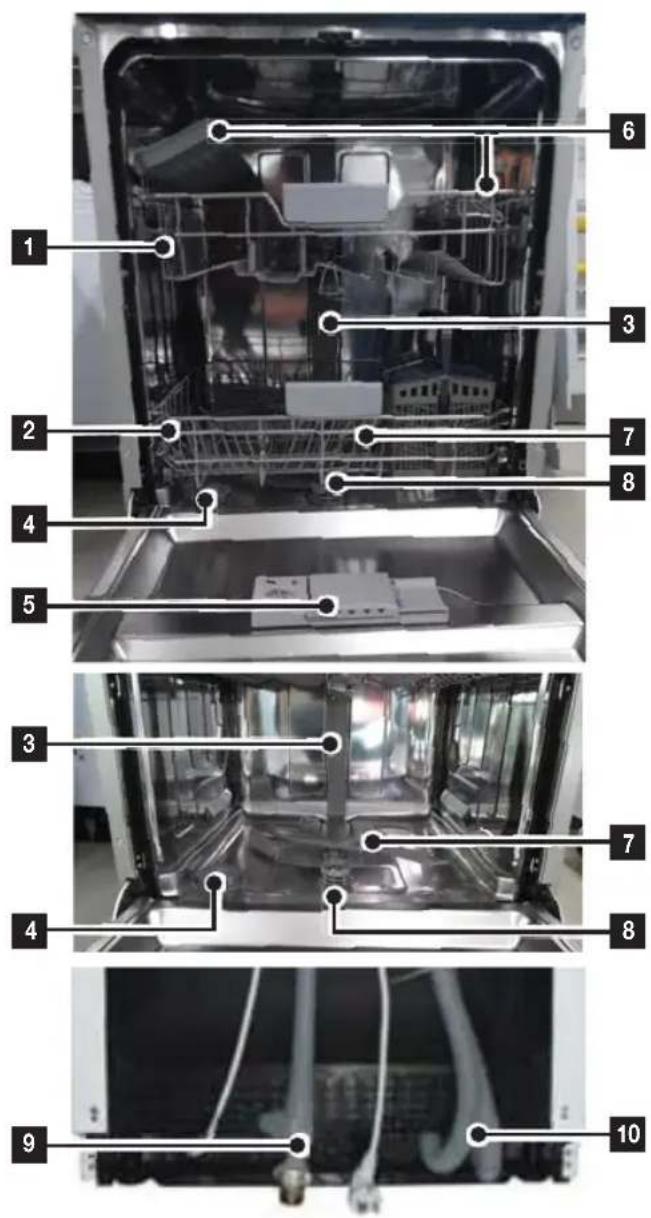

Elementy i funkcje urządzenia BUDOWA ZMYWARKI Przód i tył (DW60M6050**/DW60M6031**)

1 Trzeci kosz2 Górny kosz3 Dolny kosz4 Dysza przewodu5 Pojemnik na sól6 Dozownik7 Półka na filiżanki8 Ramiona natryskowe9 Zespół filtra Wąż doprowadzający wodę 11 Wąż odpływowyAkcesoria: instrukcja obsługi, lejek do soli, kosz na sztućce. DW5500M-02437B-00_PL.indd 11DW5500M-02437B-01_PL.indd 11 2017-03-10 5:35:352017-03-10 5:35:3512_ Elementy i funkcje urządzenia Elementy i funkcje urządzenia Przód i tył (DW60M6051**)

1 Trzeci kosz 2 Górny kosz 3 Dolny kosz 4 Dysza przewodu 5 Pojemnik na sól 6 Dozownik 7 Półka na filiżanki 8 Ramiona natryskowe 9 Zespół filtra

Wąż doprowadzający wodę 11 Wąż odpływowy Akcesoria: instrukcja obsługi, lejek do soli, kosz na sztućce. DW5500M-02437B-00_PL.indd 12DW5500M-02437B-01_PL.indd 12 2017-03-10 5:35:362017-03-10 5:35:36Elementy i funkcje urządzenia _13

01 ELEMENTY I FUNKCJE URZĄDZENIA

Przód i tył (DW60M6040**)

1 Górny kosz 2 Dolny kosz 3 Dysza przewodu 4 Pojemnik na sól 5 Dozownik 6 Półka na filiżanki 7 Ramiona natryskowe 8 Zespół filtra

Wąż doprowadzający wodę Akcesoria: instrukcja obsługi, lejek do soli, kosz na sztućce. DW5500M-02437B-00_PL.indd 13DW5500M-02437B-01_PL.indd 13 2017-03-10 5:35:382017-03-10 5:35:3814_ Elementy i funkcje urządzenia PANEL STEROWANIA DW60M6050F*/DW60M6051F*/DW60M6040F*/DW60M6031F* DW60M6050U*/DW60M6051U*/DW60M6040U*/DW60M6031U* DW60M6050S*/DW60M6051S*/DW60M6040S* DW60M6050 DW60M6051 DW60M6040

1 Zasilanie Naciśnij ten przycisk, aby uruchomić zmywarkę: wyświetlacz zaświeci się. 2 Program Naciśnięcie przycisku umożliwia wybór odpowiedniego programu. 3 Załadunek do połowy W przypadku zmywania niewielkiej ilości przedmiotów należy używać tylko górnego lub dolnego kosza. Zmniejsza to zużycie prądu. Naciśnij przycisk Załadunek do połowy, aby wybrać dolny lub górny kosz. 4 Blokada sterowania Przy użyciu tej funkcji można zablokować przyciski na panelu sterowania. Dzięki temu dziecko nie uruchomi przypadkowo zmywarki. Aby zablokować lub odblokować przyciski na panelu sterowania, przytrzymaj przyciski Blokada sterowania przez trzy (3) sekundy. 5 Okienko wyświetlacza Sygnalizator czasu pracy, czas opóźnienia, kody błędów itp. 6 Start Aby rozpocząć program, naciśnij przycisk Start przed zamknięciem drzwi urządzenia. *Resetowanie: aby anulować aktualnie uruchomiony program i wypompować wodę ze zmywarki, naciśnij i przytrzymaj przycisk Start przez trzy (3) sekundy. Po zresetowaniu zmywarki wybierz program i opcję, a następnie naciśnij przycisk Start, aby ponownie uruchomić zmywarkę. 7 Opóźniony start Jeśli chcesz opóźnić rozpoczęcie zmywania, naciśnij ten przycisk. Rozpoczęcie zmywania można opóźnić o maksymalnie 24 godziny. Każde naciśnięcie przycisku oznacza opóźnienie rozpoczęcia zmywania o jedną godzinę. 8 Higiena Naciśnij przycisk Higiena, aby uzyskać najwyższy poziom higieny zmywarki do naczyń. Temperatura przy ostatecznym płukaniu wynosi 67 ºC i utrzymuje się przez kilka minut. Ta funkcja może być używana we wszystkich programach poza Szybkie zmywanie i Zmywanie wstępne. 9 Multi tab Zmywarka oferuje program Multi tab, do którego nie używa się soli i nabłyszczacza, lecz tabletki typu Multi tab. Opcję tę można wybrać tylko z programem Intensywny, Automatyczny lub Ekologiczny. Elementy i funkcje urządzenia DW5500M-02437B-00_PL.indd 14DW5500M-02437B-01_PL.indd 14 2017-03-10 5:35:392017-03-10 5:35:39 DW60M6031S* DW60M6031Elementy i funkcje urządzenia _15

01 ELEMENTY I FUNKCJE URZĄDZENIA

• Gdy drzwiczki są otwarte, działa wyłącznie przycisk Power (Zasilanie).

• Opcje (Multi tab, Opóźniony start i/lub Załadunek do połowy) można wybrać wyłącznie przed rozpoczęciem programu. WAŻNE: Aby w pełni wykorzystać możliwości zmywarki, przed jej pierwszym użyciem należy przeczytać całą instrukcję obsługi. DW60M6050BB/

DW60M6040BB 1 Power (Zasilanie) Naciśnij ten przycisk, aby uruchomić zmywarkę: wyświetlacz zaświeci się. 2 Cykl Naciśnięcie przycisku umożliwia wybór odpowiedniego programu. 3 Górny kosz Po wybraniu opcji Górny kosz działać będzie tylko dysza górnego kosza. Dolna dysza nie będzie działać. Ta funkcja służy do zmywania mniejszej ilości naczyń lub szklanek umieszczonych w górnym koszu. Po wybraniu opcji Górny kosz należy umieścić naczynia, szklanki itp. tylko w górnym koszu. Zmywarka nie umyje przedmiotów umieszczonych w dolnym koszu. Wybór opcji Górny kosz powoduje skrócenie czasu trwania cyklu i zmniejszenie zużycia prądu. 4 Dolny kosz Po wybraniu opcji Dolny kosz działać będzie tylko dysza dolnego kosza. Górna dysza nie będzie działać. Ta funkcja służy do zmywania mniejszej ilości naczyń lub szklanek umieszczonych w dolnym koszu. Po wybraniu opcji Dolny kosz należy umieścić przedmioty, szklanki itp. tylko w dolnym koszu. Zmywarka nie umyje przedmiotów umieszczonych w górnym koszu. Wybór opcji Dolny kosz powoduje skrócenie czasu trwania cyklu i zmniejszenie zużycia prądu. 5 Higiena Naciśnij przycisk Higiena, aby uzyskać najwyższy poziom higieny zmywarki do naczyń. Temperatura przy ostatecznym płukaniu wynosi 67 ºC i utrzymuje się przez kilka minut. Ta funkcja może być używana we wszystkich programach poza Szybkie zmywanie i Zmywanie wstępne. 6 Multi tab Zmywarka oferuje program Multi tab, do którego nie używa się soli i nabłyszczacza, lecz tabletki typu Multi tab. Z tej opcji można korzystać we wszystkich programach oprócz Automatyczny, Szybkie zmywanie i Zmywanie wstępne. DW5500M-02437B-00_PL.indd 15DW5500M-02437B-01_PL.indd 15 2017-03-10 5:35:402017-03-10 5:35:40 DW60M605 BB1 / DW60M6031BB16_ Elementy i funkcje urządzenia 7 Blokada sterowania Przy użyciu tej funkcji można zablokować przyciski na panelu sterowania. Dzięki temu dziecko nie uruchomi przypadkowo zmywarki. Aby zablokować lub odblokować przyciski na panelu sterowania, przytrzymaj przyciski Blokada sterowania przez trzy (3) sekundy. 8 Wskaźnik Jeżeli wskaźnik Uzupełnianie nabłyszczacza lub Uzupełnianie soli świeci się, oznacza to, że konieczne jest uzupełnienie nabłyszczacza lub soli. Wskaźnik Opóźniony start

• Jeśli wskaźnik „Opóźniony start” świeci się, należy wybrać opcję „Opóźniony start”. Wskaźnik Uzupełnianie nabłyszczacza

• Jeżeli wskaźnik „Uzupełnianie nabłyszczacza” świeci się, oznacza to, że w zmywarce do naczyń jest mało nabłyszczacza i należy go uzupełnić. Wskaźnik Uzupełnianie soli

• Jeżeli wskaźnik „Uzupełnianie soli” jest włączony, oznacza to, że w zmywarce do naczyń jest mało soli i należy ją uzupełnić. 9 Wyświetlacz Pokazuje pozostały czas, kod błędu lub czas opóźnienia. 10 Opóźniony start Jeśli chcesz opóźnić rozpoczęcie zmywania, naciśnij ten przycisk. Rozpoczęcie zmywania można opóźnić o maksymalnie 24 godziny. Każde naciśnięcie przycisku oznacza opóźnienie rozpoczęcia zmywania o jedną godzinę. 11 Start Aby rozpocząć program, naciśnij przycisk Start przed zamknięciem drzwi urządzenia. *Resetowanie: aby anulować aktualnie uruchomiony program i wypompować wodę ze zmywarki, naciśnij i przytrzymaj przycisk Start przez trzy (3) sekundy. Po zresetowaniu zmywarki wybierz program i opcję, a następnie naciśnij przycisk Start, aby ponownie uruchomić zmywarkę. Opcje (Multi tab, Załadunek do połowy, Opóźnienie, Higiena) można wybrać przed rozpoczęciem programu. Aby zapobiec utracie czułości płytki dotykowej, postępuj zgodnie z następującymi wskazówkami:

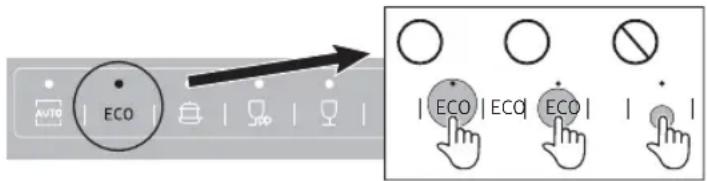

• Dotykaj środkowej części każdego przycisku jednym palcem. Nie naciskaj.

• Regularnie czyść powierzchnię przycisków dotykowych miękką, wilgotną szmatką.

• Uważaj, aby nie dotykać więcej niż jednego przycisku dotykowego na raz, jeśli nie wymaga tego instrukcja. kAĮ kAĮ kAĮ Elementy i funkcje urządzenia DW5500M-02437B-00_PL.indd 16DW5500M-02437B-01_PL.indd 16 2017-03-10 5:35:402017-03-10 5:35:40Elementy i funkcje urządzenia _17

DW60M6050/DW60M6051 DW60M6040 1 Ikony programów Naciśnij przycisk Program, aby wybrać dany program. Intensywny Mocno zabrudzone przedmioty, w tym garnki i patelnie Zmywanie automatyczne Lekko lub mocno zabrudzone przedmioty użytku codziennego, automatyczne wykrywanie poziomu zabrudzenia. Ekologiczny Normalnie zabrudzone przedmioty użytku codziennego, obniżone zużycie prądu i wody. Ekspresowy Normalne przedmioty użytku codziennego, krótki czas trwania. Szybkie zmywanie Lekko zabrudzone przedmioty, bardzo krótki czas trwania. (DW60M6050/DW60M6051 Delikatny Lekko zabrudzone delikatne przedmioty. Zmywanie wstępne Płukanie w zimnej wodzie w celu usunięcia zabrudzeń przed rozpoczęciem innego programu. 2 Wyświetlacz Pokazuje pozostały czas, kod błędu lub czas opóźnienia. 3 Wskaźniki uzupełniania Jeżeli wskaźnik Uzupełnianie nabłyszczacza lub Uzupełnianie soli świeci się, oznacza to, że konieczne jest uzupełnienie nabłyszczacza lub soli. Wskaźnik Uzupełnianie nabłyszczacza Jeżeli wskaźnik Uzupełnianie nabłyszczacza lub Uzupełnianie soli świeci się, oznacza to, że konieczne jest uzupełnienie nabłyszczacza lub soli. Więcej informacji o uzupełnianiu zbiornika nabłyszczacza znajduje się w części „Kiedy napełniać dozownik nabłyszczacza” na stronie 22. Wskaźnik Uzupełnianie soli Jeżeli wskaźnik „Uzupełnianie soli” jest włączony, oznacza to, że w zmywarce do naczyń jest mało soli i należy ją uzupełnić. Więcej informacji o uzupełnianiu zbiornika soli znajduje się w części „Ładowanie soli do układu zmiękczania” na stronie 20. DW5500M-02437B-00_PL.indd 17DW5500M-02437B-01_PL.indd 17 2017-03-10 5:35:412017-03-10 5:35:41 /DW60M6031S* /DW60M6031 /DW60M6031)18_ Elementy i funkcje urządzenia

DW60M6050/ DW60M6040 1 Ikony programów Naciśnij przycisk Program, aby wybrać dany program. Zmywanie automatyczne Lekko lub mocno zabrudzone przedmioty użytku codziennego, automatyczne wykrywanie poziomu zabrudzenia. Ekologiczny Normalnie zabrudzone przedmioty użytku codziennego, obniżone zużycie prądu i wody. Intensywny Mocno zabrudzone przedmioty, w tym garnki i patelnie Szybkie zmywanie Lekko zabrudzone przedmioty, bardzo krótki czas trwania. (DW60M6050/ DW60M6051 ) Delikatny Lekko zabrudzone delikatne przedmioty. Ekspresowy Normalne przedmioty użytku codziennego, krótki czas trwania. Zmywanie wstępne Płukanie w zimnej wodzie w celu usunięcia zabrudzeń przed rozpoczęciem innego programu. 2 Wskaźniki uzupełniania Jeżeli wskaźnik Uzupełnianie nabłyszczacza lub Uzupełnianie soli świeci się, oznacza to, że konieczne jest uzupełnienie nabłyszczacza lub soli. Wskaźnik Uzupełnianie soli Jeżeli wskaźnik „Uzupełnianie soli” jest włączony, oznacza to, że w zmywarce do naczyń jest mało soli i należy ją uzupełnić. Więcej informacji o uzupełnianiu zbiornika soli znajduje się w części „Ładowanie soli do układu zmiękczania” na stronie 20. Wskaźnik Uzupełnianie nabłyszczacza Jeżeli wskaźnik Uzupełnianie nabłyszczacza lub Uzupełnianie soli świeci się, oznacza to, że konieczne jest uzupełnienie nabłyszczacza lub soli. Więcej informacji o uzupełnianiu zbiornika nabłyszczacza znajduje się w części „Napełnianie zbiornika nabłyszczacza” na stronie 22. Wskaźnik Opóźniony start Jeśli wskaźnik „Opóźniony start” świeci się, należy wybrać opcję „Opóźniony start”. 3 Wyświetlacz Pokazuje pozostały czas, kod błędu lub czas opóźnienia. Elementy i funkcje urządzenia DW5500M-02437B-00_PL.indd 18DW5500M-02437B-01_PL.indd 18 2017-03-10 5:35:412017-03-10 5:35:41 DW60M6050BB/ /DW60M6040BB/DW60M6031BB DW60M605 BB1 DW60M6051/DW60M6031 /DW60M6031Korzystanie z detergentu i układu zmiękczania wody _19 02 KORZYSTANIE Z DETERGENTU I UKŁADU ZMIĘKCZANIA WODY Korzystanie z detergentu i układu zmiękczania wody TRYB UKŁADU ZMIĘKCZANIA WODY (USTAWIENIE POZIOMU TWARDOŚCI WODY) Zmywarka umożliwia dostosowanie zużycia soli do twardości używanej wody. Ma to na celu zoptymalizowanie poziomu zużycia soli. Aby ustawić poziom zużycia soli, należy wykonać następujące czynności:

1. Włącz urządzenie.

2. Naciśnij i przytrzymaj przez ponad 5 sekund przycisk Zmywanie wstępn , aby uruchomić konfi gurację układu

zmiękczania wody w ciągu 60 sekund od włączenia urządzenia;

• Naciśnij przycisk Zmywanie wstępn , aby wybrać właściwy zestaw ustawień, dostosowany do warunków Zestawy zmieniają się w następującej kolejności: H1 H2 H3 H4 H5 H6. Regulację należy wykonać poniższą tabelą.

• Ustawienie fabryczne: H3 (EN 50242)

3. Odczekaj 5 sekund, aby zakończyć konfi gurację urządzenia.

TWARDOŚĆ WODYPozycja pokrętłaZużycie soli(g/cykl)º dH º fH º Clark mmol/l0–5 0–9 0–6 0–0,94 H1 0 6–11 10–20 7–14 1,0–2,0 H2 9 12–17 21–30 15–21 2,1–3,0 H3 12 18–22 31–40 22–28 3,1–4,0 H4 20 23–34 41–60 29–42 4,1–6,0 H5 30 35–55 61–98 43–69 6,1–9,8 H6 60 1 dH (skala niemiecka) = 0,178 mmol/l 1 Clark (skala brytyjska) = 0,143 mmol/l 1 fH (skala francuska) = 0,1 mmol/l Informacje o twardości lokalnej wody w sieci można uzyskać w miejscowym zakładzie wodociągowym.

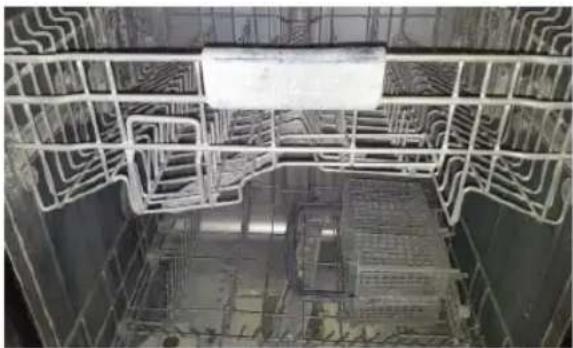

UKŁAD ZMIĘKCZANIA WODY

Twardość wody jest w każdym miejscu inna. Jeśli woda używana w zmywarce jest twarda, na naczyniach i sztućcach może utworzyć się osad. Urządzenie jest wyposażone w specjalny układ zmiękczania wody korzystający z soli przeznaczonej specjalnie do usuwania kamienia i minerałów z wody. [Osad na sztućcach] DW5500M-02437B-00_PL.indd 19DW5500M-02437B-01_PL.indd 19 2017-03-10 5:35:412017-03-10 5:35:41 e lub Program e lub Program lokalnych. zgodnie z20_ Korzystanie z detergentu i układu zmiękczania wody ŁADOWANIE SOLI DO UKŁADU ZMIĘKCZANIA Należy korzystać wyłącznie z soli przeznaczonej do użycia w zmywarkach. Pojemnik na sól znajduje się pod dolnym koszem i należy go napełniać w sposób następujący: UWAGA

• Należy używać wyłącznie soli przeznaczonej specjalnie do użycia w zmywarkach. Jakakolwiek inna sól, która nie jest przeznaczona specjalnie do użycia w zmywarkach, a zwłaszcza sól kuchenna, spowoduje uszkodzenie układu zmiękczania wody. Producent nie odpowiada za uszkodzenia spowodowane użyciem niewłaściwej soli i nie usuwa ich w ramach gwarancji.

• Pojemnik na sól należy napełniać na krótko przed uruchomieniem jednego z pełnych programów zmywania. Zapobiegnie to pozostawaniu ziarenek soli, które mogły się rozsypać, lub słonej wody przez dłuższy czas na spodzie urządzenia, co może powodować korozję.

• Po pierwszym cyklu zmywania kontrolka na panelu sterowania gaśnie.

1. Wyjmij dolny kosz i odkręć korek pojemnika na sól.

2. Jeśli pojemnik jest napełniany po raz pierwszy, wypełnij go w 2/3 objętości wodą (około 1 litra).

3. Włóż koniec otrzymanego w zestawie lejka do otworu i wsyp do niego około 1,5

kg soli. Wypłynięcie niewielkiej ilości wody z pojemnika na sól jest normalnym zjawiskiem.

4. Ostrożnie dokręć ponownie korek.

5. Kontrolka ostrzegawcza zazwyczaj gaśnie po napełnieniu pojemnika na sól.

• Sól w pojemniku należy uzupełnić, gdy tylko zaświeci się kontrolka ostrzegawcza soli na panelu sterowania. Chociaż pojemnik na sól jest wystarczająco napełniony, kontrolka może nie zgasnąć, dopóki sól się całkowicie nie rozpuści. Jeśli kontrolka ostrzegawcza soli nie jest widoczna na panelu sterowania, moment, kiedy należy uzupełnić sól w układzie zmiękczania wody, można ocenić po liczbie cyklów wykonanych przez zmywarkę.

• Jeżeli dużo substancji wylało się do wnętrza zmywarki do naczyń, uruchom program Zmywanie wstępne, aby ją wyczyścić. Korzystanie z detergentu i układu zmiękczania wody DW5500M-02437B-00_PL.indd 20DW5500M-02437B-01_PL.indd 20 2017-03-10 5:35:412017-03-10 5:35:41Korzystanie z detergentu i układu zmiękczania wody _21 02 KORZYSTANIE Z DETERGENTU I UKŁADU ZMIĘKCZANIA WODY STOSOWANIE DETERGENTU Wszystkie programy zmywania wymagają umieszczenia detergentu w zbiorniku. Aby uzyskać najlepsze efekty, należy dodać ilość detergentu odpowiednią dla wybranego programu. PRZESTROGA: Należy korzystać wyłącznie z detergentów do zmywarek. Zwykłe detergenty wytwarzają zbyt dużo piany, co może prowadzić do obniżenia efektywności lub nieprawidłowego działania zmywarki do naczyń. OSTRZEŻENIE: Nie wolno połykać detergentu do zmywarek. Należy unikać wdychania oparów. Detergent do zmywarek zawiera drażniące i żrące substancje chemiczne, które są zagrożeniem dla układu oddechowego. Jeżeli detergent do zmywarek został połknięty lub jego opary dostały się do układu oddechowego, należy natychmiast skontaktować się z lekarzem. OSTRZEŻENIE: Detergent do zmywarek należy przechowywać w miejscu niedostępnym dla dzieci. Napełnianie dozownika detergentu

1. Otwórz klapkę dozownika detergentu poprzez pchnięcie uchwytu

odblokowującego. Klapka jest otwierana zawsze po zakończeniu programu zmywania.

2. Dodaj do zbiornika na detergent ilość zalecaną do głównego

3. Zamknij klapkę – przesuń ją w lewo i następnie naciśnij.

Nie ma oddzielnego przycisku do stosowania detergentu w tabletkach.

4. Aby uzyskać lepsze efekty zmywania, zwłaszcza gdy zmywane

przedmioty są bardzo zabrudzone, umieść niewielką ilość detergentu (około 8 g) w drzwiach. Zostanie on użyty w fazie zmywania wstępnego. DW5500M-02437B-00_PL.indd 21DW5500M-02437B-01_PL.indd 21 2017-03-10 5:35:442017-03-10 5:35:4422_ Korzystanie z detergentu i układu zmiękczania wody

UŻYWANIE NABŁYSZCZACZA

Napełnianie zbiornika nabłyszczacza Gdy na panelu sterowania zaświeci się wskaźnik Uzupełnianie nabłyszczacza, należy uzupełnić nabłyszczacz. Zmywarka została zaprojektowana z myślą o stosowaniu wyłącznie nabłyszczacza w płynie. Użycie nabłyszczacza w proszku grozi zablokowaniem otworu zbiornika i awarią zmywarki. Nabłyszczacz poprawia efektywność suszenia zmywarki. PRZESTROGA: Nie należy umieszczać zwykłego detergentu w zbiorniku nabłyszczacza.

1. Odkręć korek zbiornika nabłyszczacza, obracając go w kierunku

przeciwnym do ruchu wskazówek zegara. Dodanie nabłyszczacza do detergentu w tabletkach poprawia skuteczność suszenia.

2. Napełnij zbiornik nabłyszczacza.

Podczas napełniania zbiornika nabłyszczacza należy patrzeć przez okienko podglądu. PRZESTROGA: Nie należy napełniać zbiornika powyżej wskaźnika poziomu napełnienia. Nadmiar nabłyszczacza może rozlać się podczas programu zmywania.

3. Ustaw pokrętło poziomu nabłyszczacza w położeniu od 1 do 6. Im

wyższa liczba, tym więcej nabłyszczacza zużywa zmywarka. Jeśli nie możesz łatwo obrócić pokrętła nabłyszczacza, spróbuj to zrobić monetą.

4. Zamknij korek zbiornika nabłyszczacza, obracając go w kierunku ruchu

wskazówek zegara. Korzystanie z detergentu i układu zmiękczania wody DW5500M-02437B-00_PL.indd 22DW5500M-02437B-01_PL.indd 22 2017-03-10 5:35:452017-03-10 5:35:45Korzystanie z detergentu i układu zmiękczania wody _23 02 KORZYSTANIE Z DETERGENTU I UKŁADU ZMIĘKCZANIA WODY

JAK KORZYSTAĆ Z PROGRAMU MULTI TAB

Zmywarka oferuje program Multi tab, do którego nie używa się soli i nabłyszczacza, lecz tabletki typu 3 w 1. Opcję tę można wybrać tylko z programem Intensywny lub Ekologiczny. Z opcji Multi tab należy korzystać wyłącznie z tabletkami Multi tab. Korzystanie z tabletek Multi tab w innych programach może negatywnie wpłynąć na efekty zmywania.

1. Włóż tabletkę typu Multi tab do pojemnika i uruchom program Multi tab.

2. Zamknij pokrywkę i dociśnij ją, żeby się zatrzasnęła.

Podczas używania kompaktowych detergentów Multi tab należy sprawdzić, czy klapkę można poprawnie zamknąć. UWAGA: Wszystkie detergenty należy przechowywać w miejscu niedostępnym dla dzieci. Detergent należy dodawać do dozownika bezpośrednio przed uruchomieniem zmywarki. DW5500M-02437B-00_PL.indd 23DW5500M-02437B-01_PL.indd 23 2017-03-10 5:35:452017-03-10 5:35:4524_ Ładowanie koszy zmywarki Ładowanie koszy zmywarki W celu uzyskania optymalnych efektów działania zmywarki kosze należy ładować zgodnie z poniższymi wskazówkami. Wygląd i wyposażenie koszy i koszyków na sztućce może się różnić w zależności od modelu. Środki ostrożności dotyczące ładowania koszy zmywarki Jeśli na naczyniach znajdują się duże ilości resztek jedzenia, należy je zeskrobać. Nie trzeba płukać naczyń pod bieżącą wodą. Naczynia należy umieszczać w zmywarce w następującej kolejności:

1. Przedmioty takie jak: kubki, szklanki, garnki, patelnie itp. należy ustawiać dnem do góry.

2. Przedmioty zakrzywione lub z wgłębieniami powinny być tak nachylone, aby woda mogła z nich swobodnie

3. Naczynia powinny być ustawione stabilnie, aby się nie przewróciły.

4. Naczynia nie mogą przeszkadzać w swobodnym ruchu ramion natryskowych podczas zmywania.

W zmywarce nie należy zmywać bardzo małych przedmiotów, ponieważ mogłyby wypaść z koszy. Wyjmowanie naczyń Aby woda nie kapała z naczyń w górnym koszu na naczynia w dolnym koszu, zalecamy opróżnienie najpierw dolnego kosza, a następnie górnego.

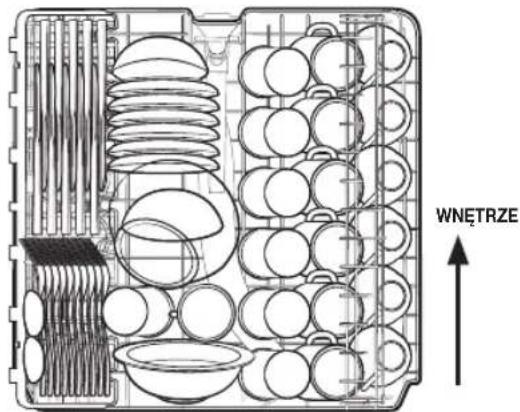

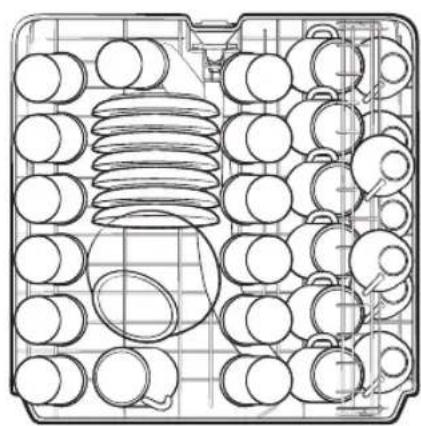

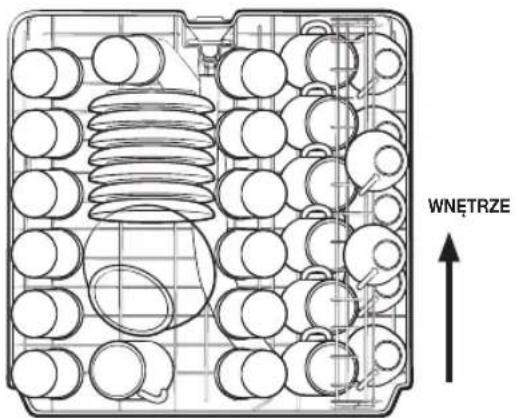

ŁADOWANIE GÓRNEGO KOSZA

Górny kosz jest przeznaczony na bardziej delikatne i lżejsze naczynia, jak szklanki, filiżanki i spodki oraz talerze, miseczki i płaskie patelnie (o ile nie są zbyt brudne). Ustaw naczynia tak, aby nie poruszały się pod wpływem strumienia wody. Szklanki, kubki i miski ustawiaj zawsze dnem do góry.

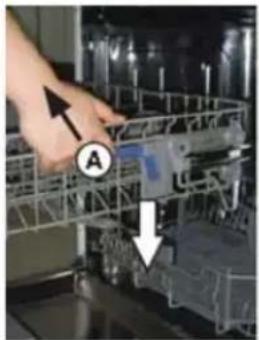

Regulacja górnego kosza Wysokość górnego kosza można wyregulować w celu uzyskania większej ilości miejsca na duże przedmioty w górnym lub dolnym koszu.

1. Aby obniżyć górny kosz, naciśnij przełączniki

„A” po lewej i prawej stronie górnego kosza, jednocześnie delikatnie ściągając górny koszt w dół.

2. Aby podnieść górny kosz, należy pociągnąć go

w górę bez korzystania z przełączników. PRZESTROGA: Zalecamy dostosowanie wysokości górnego kosza przed załadowaniem naczyń. Regulowanie kosza po załadowaniu naczyń może spowodować ich uszkodzenie. Aby obniżyć położenie Aby podnieść połączenie DW5500M-02437B-00_PL.indd 25DW5500M-02437B-01_PL.indd 25 2017-03-10 5:35:482017-03-10 5:35:4826_ Ładowanie koszy zmywarki

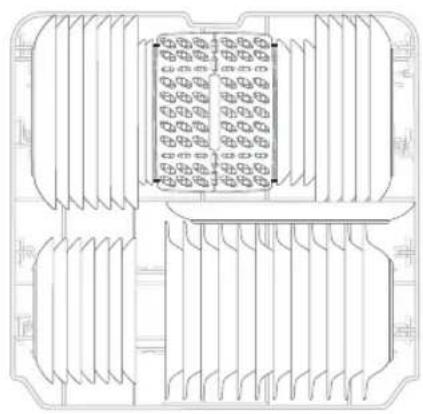

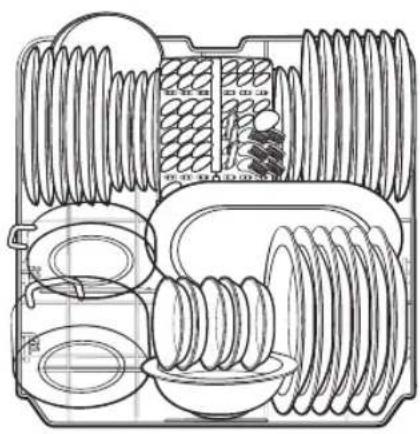

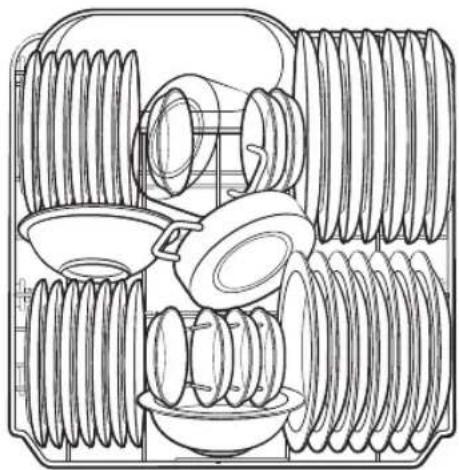

ŁADOWANIE DOLNEGO KOSZA

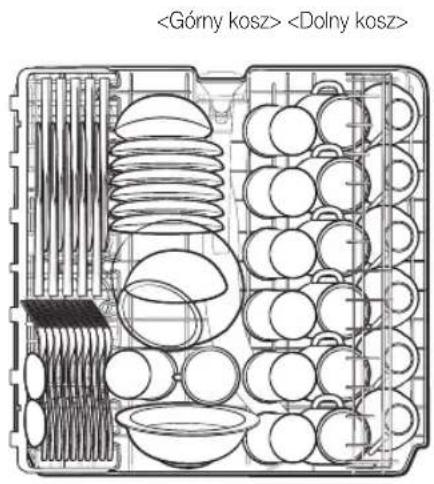

Zalecamy, aby duże przedmioty, których zmywanie jest najtrudniejsze, wkładać do dolnego kosza: garnki, patelnie, pokrywki, półmiski i miski. Należy je umieszczać w sposób pokazany na rysunku po prawej stronie. Pokrywki i półmiski najlepiej umieścić z boku kosza, aby nie utrudniały one ruchu górnego ramienia natryskowego. Garnki, miski itp. należy zawsze wkładać dnem do góry. Głębokie garnki należy ustawić na ukos, aby woda lepiej z nich wypływała. Dolny kosz zawiera składane rzędy zębów, co umożliwia wkładanie większych garnków lub większej ilości garnków lub patelni. DW60M6040 (Zastawa 13-osobowa) Długie przedmioty, takie jak przybory do nakładania i duże noże, należy kłaść na półce, aby nie przeszkadzały w obrocie ramion natryskowych.

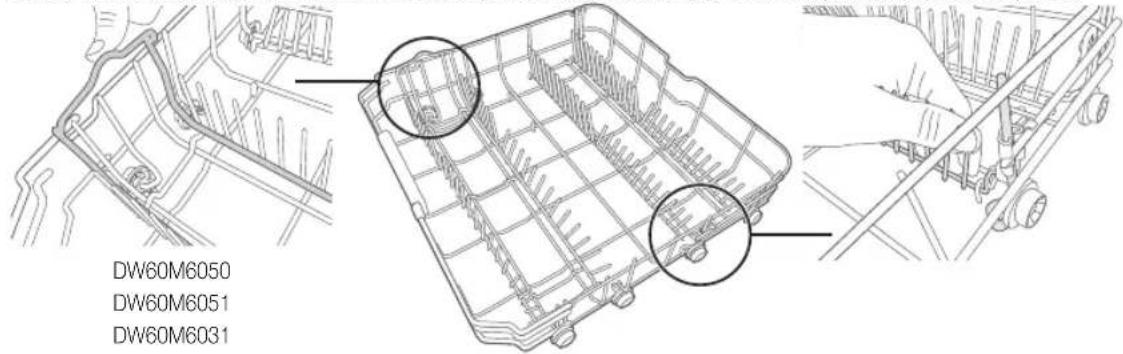

SKŁADANIE KOLCÓW DOLNEGO KOSZA

Dla ułatwienia układania garnków i patelni można złożyć kolce i/lub składane zęby w sposób pokazany na rysunku poniżej. DW60M6050 DW60M6051 Ładowanie koszy zmywarki DW5500M-02437B-00_PL.indd 26DW5500M-02437B-01_PL.indd 26 2017-03-10 5:35:482017-03-10 5:35:48 DW60M6050 DW60M6031 DW60M6051 DW60M6031 (Zastawa 14-osobowa)Ładowanie koszy zmywarki _27

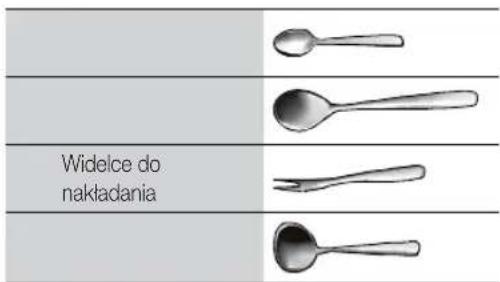

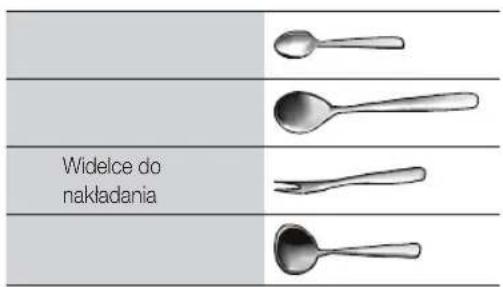

Sztućce należy umieścić w specjalnej szufladzie, rączkami do dołu: Łyżki należy włożyć pojedynczo do odpowiednich przegródek. Szczególnie długie przybory należy ułożyć poziomo z przodu górnego kosza. DW60M6050**/DW60M6051**

1 Łyżki stołowe 5 Łyżeczki deserowe2 Widelce 6 Łyżki do nakładania3 Noże 7Widelce do nakładania4 Łyżeczki do herbaty 8 Łyżki wazoweOSTRZEŻENIE• Żadne przedmioty nie mogą wystawać przez spód.• Ostre przedmioty należy zawsze umieszczać ostrym końcem w dół! DW5500M-02437B-00_PL.indd 27DW5500M-02437B-01_PL.indd 27 2017-03-10 5:35:522017-03-10 5:35:52 /DW60M6031**28_ Ładowanie koszy zmywarki DW60M6040**

1 Łyżki stołowe 5 Łyżeczki deserowe 2 Widelce 6 Łyżki do nakładania 3 Noże 7 Widelce do nakładania 4 Łyżeczki do herbaty 8 Łyżki wazowe OSTRZEŻENIE

• Żadne przedmioty nie mogą wystawać przez spód.

• Ostre przedmioty należy zawsze umieszczać ostrym końcem w dół! Ładowanie koszy zmywarki DW5500M-02437B-00_PL.indd 28DW5500M-02437B-01_PL.indd 28 2017-03-10 5:35:522017-03-10 5:35:52Ładowanie koszy zmywarki _29

03 ŁADOWANIE KOSZY ZMYWARKI

TYPY PRZYBORÓW/NACZYŃ, KTÓRE MOŻNA MYĆ W ZMYWARCE Nie można Można w ograniczonym zakresie Plastikowe przedmioty, które nie są odporne na wysoką temperaturę. Starsze sztućce z klejonymi elementami nie są odporne na wysoką temperaturę. Klejone sztućce lub naczynia. Przedmioty miedziane i cynowe. Szklanki ze szkła ołowiowego. Przedmioty ze stali podatne na rdzę. Drewniane półmiski. Przedmioty wykonane z włókien syntetycznych. Niektóre typy szklanek mogą zmatowieć po wielokrotnym zmywaniu. Elementy srebrne i aluminiowe mają skłonność do blaknięcia podczas zmywania. Wzory szkliwione mogą płowieć, jeśli są często zmywane w zmywarce. Nie należy próbować zmywać przedmiotów zabrudzonych popiołem z papierosów, woskiem ze świeczek, lakierem lub farbą. Kupując nowe naczynia, należy sprawdzać, czy nadają się one do zmywania w zmywarce. Nie wolno przeładowywać zmywarki. Jest w niej miejsce tylko na 12 standardowych nakryć. Do zmywarki nie należy wkładać żadnych naczyń, których nie można zmywać w zmywarce. Ma to znaczenie dla uzyskania dobrych efektów i racjonalnego zużycia energii. Podczas wkładania naczyń i sztućców Naczynia i sztućce nie mogą przeszkadzać w ruchu obrotowym ramion natryskowych. Przedmioty z wgłębieniem, jak kubki, filiżanki, szklanki, patelnie itp., wkładaj wgłębieniem do dołu, aby woda nie gromadziła się w pojemniku ani w głębokiej podstawie. Naczynia i inne przybory nie mogą leżeć na sobie ani nawzajem się przykrywać.

• Szklanki nie powinny się dotykać, ponieważ mogłoby to spowodować ich uszkodzenie.

• Duże przedmioty, których zmywanie jest najtrudniejsze, należy wkładać do dolnego kosza.

• Górny kosz jest przeznaczony na delikatniejsze i lżejsze naczynia, jak szklanki, kubki i filiżanki. UWAGA Długie noże z ostrzem ustawione pionowo do góry stanowią potencjalne zagrożenie! Długie i/lub ostre przedmioty, jak noże do mięsa, należy układać poziomo w górnym koszu. Uszkodzenie szklanek i innych naczyń. Możliwe przyczyny Zalecany środek zaradczy

• Typ szkła lub procesu produkcyjnego. Skład chemiczny detergentu.

• Temperatura wody i czas trwania programu zmywarki.

• Używaj tylko naczyń ze szkła lub porcelany, które według producenta nadają się do zmywania w zmywarce.

• Używaj łagodnego detergentu, który jest przeznaczony do tego rodzaju naczyń. W razie potrzeby poproś producentów detergentów o więcej informacji.

• Wybierz program z jak najniższą temperaturą.

• Aby zapobiec uszkodzeniom, wyjmuj szklanki i przybory ze zmywarki jak najszybciej po zakończeniu programu. DW5500M-02437B-00_PL.indd 29DW5500M-02437B-01_PL.indd 29 2017-03-10 5:35:532017-03-10 5:35:5330_ Programy zmywania Programy zmywania

WŁĄCZANIE URZĄDZENIA

Uruchamianie cyklu zmywania

1. Wyciągnij dolny i górny kosz, załaduj do nich naczynia i wepchnij z powrotem.

Zaleca się ładowanie najpierw dolnego, a potem górnego kosza (patrz rozdział „Ładowanie koszy zmywarki”).

2. Dodaj detergent (patrz rozdział „Korzystanie z detergentu i układu zmiękczania wody”).

3. Włóż wtyczkę kabla zasilającego do gniazda. Wymagane jest zasilanie 220–240 V, 50 Hz. Parametry gniazda to 10A,

250 V prądu zmiennego. Sprawdź, czy dopływ wody jest w odpowiednio odkręcony.

4. Zamknij drzwiczki i naciśnij przycisk Power (Zasilanie), aby uruchomić urządzenie.

Powinien być słyszalny trzask świadczący o poprawnym zamknięciu drzwiczek. Po zakończeniu zmywania można wyłączyć urządzenie poprzez naciśnięcie przycisku Power (Zasilanie). ZMIANA PROGRAMU Warunek:

1. Podczas cyklu można wprowadzać zmiany tylko krótko po jego uruchomieniu. W przeciwnym razie mogło już nastąpić

dozowanie detergentu i urządzenie mogło już spuścić wodę do zmywania. W takim przypadku należy ponownie napełnić dozownik detergentu (patrz rozdział „Napełnianie dozownika detergentu”).

2. Naciśnij i przytrzymaj przez 3 sekundy przycisk Power (Zasilanie) lub Resetowanie, aby anulować program i włączyć go

ponownie, a następnie zmień ustawienia programu. W przypadku otwarcia drzwiczek podczas wykonywania programu, urządzenie wstrzyma pracę. Kontrolka programu przestane mrugać, a sygnał dźwiękowy będzie odtwarzany co minutę, do czasu zamknięcia drzwiczek. Gdy drzwiczki zostaną zamknięte, po 3 sekundach urządzenie automatycznie wznowi pracę. Jeżeli Twoje urządzenie ma funkcję zapamiętywania przerwanych programów, wznowi i zakończy wybrany program po przerwie w dostawie prądu. Dokładanie naczyń Zapomniane naczynie można dołożyć w dowolnej chwili, o ile nie został jeszcze otwarty dozownik detergentu.

1. Uchyl lekko drzwiczki, aby zatrzymać zmywanie.

2. Gdy ramiona natryskowe przestaną się obracać, możesz do końca otworzyć drzwiczki.

3. Dołóż zapomniane naczynia.

4. Zamknij drzwiczki. Zmywarka wznowi pracę po dziesięciu sekundach.

OSTRZEŻENIE: Otwieranie drzwiczek podczas zmywania jest niebezpieczne, ponieważ można się poparzyć gorącą wodą. Jeżeli drzwiczki zostaną otwarte podczas pracy zmywarki, włączy się mechanizm zabezpieczający, który zatrzyma program. DW5500M-02437B-00_PL.indd 30DW5500M-02437B-01_PL.indd 30 2017-03-10 5:35:532017-03-10 5:35:53Programy zmywania _31 04 PROGRAMY ZMYWANIA

PO ZAKOŃCZENIU CYKLU ZMYWANIA

Po zakończeniu cyklu pracy dzwonek zmywarki uruchomi się na chwilę, a następnie wyłączy się. Działanie programu dobiegnie końca dopiero, gdy na wyświetlaczu cyfrowym zostanie wyświetlony symbol „0”.

1. Wyłącz zmywarkę, naciskając przycisk Power (Zasilanie).

2. Zakręć kurek dopływu wody!

Ostrożnie otwórz drzwiczki. Podczas otwierania drzwiczek może ulotnić się gorąca para!

• Gorące naczynia są wrażliwe na wstrząsy. Dlatego przed wyjęciem ich ze zmywarki należy poczekać około 15 minut, aby ostygły.

• Otwórz drzwiczki zmywarki, pozostaw je otwarte i odczekaj parę minut przed wyjęciem naczyń. W ten sposób naczynia będą lepiej stygły i wysychały.

• Opróżnianie zmywarki. Woda we wnętrzu zmywarki jest zjawiskiem normalnym. Opr óżnij najpierw dolny, a następnie górny kosz. Pozwoli to uniknąć skapywania wody z górnego kosza na naczynia w dolnym koszu.

TABELA CYKLI ZMYWANIA

DW60M6050**/DW60M6051**/DW60M6040** Program OpisCzas cyklu (min)Zużycie prądu (kWh)Zużycie wody (ℓ) Int ensywnyZmywanie wstępne (50 °C)175 1,6 17,5Zmywanie (60 °C)PłukaniePłukaniePłukanie (70 °C) Susz enie Intensywny + HigienaZmywanie wstępne (50 °C)200 1,65 17,5Zmywanie (60 °C)PłukaniePłukaniePłukanie (70 °C)SuszenieEkologicznyZmywanie wstępne225 0,93 10,5Zmywanie (50 °C)Płukanie (55 °C) Susz enie Ekologiczny + HigienaZmywanie wstępne235 1,1 10,5Zmywanie (50 °C)Płukanie (60 °C) Susz enie DelikatnyZmywanie wstępne130 0,9 13Zmywanie (40 °C)PłukaniePłukanie (60 °C) Susz enie DW5500M-02437B-00_PL.indd 31DW5500M-02437B-01_PL.indd 31 2017-03-10 5:35:532017-03-10 5:35:53 DW60M6031**/32_ Programy zmywania Program Opis Czas cyklu (min) Zużycie prądu (kWh) Zużycie wody (ℓ) Delikatny + Higiena Zmywanie wst ępne 140 1,0 13 Zmywanie (40 °C) Płukanie Płukanie (65 °C) Susz enie Ekspresowy Zmywanie wstępne (50 °C) 60 1,15 10 Zmywanie (60 °C) Płukanie (60 °C) Susz enie Ekspresowy + Higiena Zmywanie wstępne (50 °C) 80 1,25 10 Zmywanie (60 °C) Płukanie (65 °C) Susz enie Szybkie zmywanie (DW60M6050**/ DW60M6051**/ Zmywanie (45 °C) 30 0,75 11 Płukanie (50 °C) Płukanie (55 °C) Automatyczny Zmywanie wstępne (45 °C) 150 0,9–1,3 11–15 Aut omatyczny (45–55 °C) Płukanie Płukanie (65 °C) Suszenie Zmywanie wstępne Zmywanie wstępne 15 0,02 4 spowodować zmniejszenie skuteczności zmiękczacza wody. Programy zmywania DW5500M-02437B-00_PL.indd 32DW5500M-02437B-01_PL.indd 32 2017-03-10 5:35:532017-03-10 5:35:53 DW60M6031**) Czas zmywania różni się w zależności od ciśnienia i temperatury dostarczanej wody. Szybkie zmywanie: Ciągłe korzystanie z programu Szybkie zmywanie przez długi czas nie jest zalecane. Może toCzyszczenie i konserwacja _33

05 CZYSZCZENIE I KONSERWACJA

Czyszczenie i konserwacja

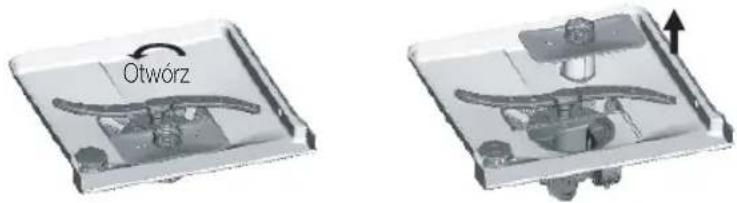

Układ filtrowania Dla wygody użytkownika pompę do wypompowywania wody i układ filtrowania umieszczono w łatwo dostępnym miejscu w zmywarce. Układ filtrowania składa się z trzech części: filtra głównego, filtra dużych cząsteczek i filtra małych cząsteczek.

1. Filtr główny: Cząsteczki jedzenia i brudu zatrzymane przez ten fi ltr są rozbijane

przez specjalny strumień z dolnego ramienia natryskowego i trafi ają do odpływu.2. Filtr dużych cząsteczek: Większe przedmioty, jak kawałki kości lub szkła, które mogłyby zapchać odpływ, są zatrzymywane przez fi ltr wstępny. Aby wyjąć przedmiot zatrzymany przez ten fi ltr, lekko ściśnij wypustki u góry tego fi ltra i go wyciągnij.3. Filtr małych cząsteczek: Ten fi ltr zatrzymuje brud i pozostałości jedzenia w obszarze odpływowym i zapobiega wtórnemu osadzaniu się ich na naczyniach podczas cyklu.

UWAGA: Filtra małych cząsteczek nie wolno wkładać spodem do góry. Zespół filtra Sprawność i efektywność działania zmywarki zależy w dużej mierze od czystości zespołu filtra. Filtr skutecznie usuwa cząsteczki jedzenia z wody używanej do zmywania, umożliwiając jej recyrkulację podczas cyklu. Dlatego warto po każdym cyklu zmywania usuwać większe kawałki jedzenia zatrzymane przez filtr, przepłukując półokrągły filtr i pojemnik pod bieżącą wodą. Aby wyjąć zespół filtra, obróć go w kierunku przeciwnym do ruchu wskazówek zegara, a następnie podnieś. Cały zespół filtra należy regularnie czyścić.Filtr dużych i małych cząsteczek należy oczyścić szczotką do czyszczenia. Następnie cały zespół należy włożyć do zmywarki, umieścić na miejscu przyciskając w dół i kręcąc zgodnie z ruchem wskazówek zegara. Otwórz Otwórz Zmywarki nie wolno używać bez filtrów. Jeśli filtr będzie nieprawidłowo włożony, urządzenie może gorzej działać, a naczynia i przybory mogą ulec uszkodzeniu. OSTRZEŻENIE: Zmywarki nie należy nigdy uruchamiać bez założonych filtrów. Podczas czyszczenia filtrów nie należy ich uszkodzić. W przeciwnym razie filtry nie będą spełniać swojej roli i wystąpi ryzyko słabych efektów zmywania lub uszkodzenia części wewnętrznych. DW5500M-02437B-00_PL.indd 33DW5500M-02437B-01_PL.indd 33 2017-03-10 5:35:532017-03-10 5:35:5334_ Czyszczenie i konserwacja

CZYSZCZENIE RAMION NATRYSKOWYCH

Ramiona natryskowe należy regularnie czyścić, ponieważ w przeciwnym razie kamień może spowodować zapchanie łożysk i dysz. Aby zdemontować środkowe ramię natryskowe, przytrzymaj nakrętkę i obracaj ramię zgodnie z ruchem wskazówek zegara. Aby zdemontować dolne ramię natryskowe, pociągnij je w górę. Umyj ramiona w ciepłej wodzie z mydłem i wyczyść dysze miękką szczotką. Po dokładnym wypłukaniu zamontuj ramiona. Otwórz CZYSZCZENIE DRZWICZEK Do czyszczenia krawędzi wokół drzwiczek należy używać tylko miękkiej szmatki zamoczonej w ciepłej wodzie. Powierzchni zewnętrznej nie należy czyścić żadnymi żrącymi proszkami ani czyścikami ściernymi, ponieważ zarysowałyby one wykończenie. Także niektóre ręczniki papierowe mogą zarysować powierzchnię lub zostawić na niej ślady. OSTRZEŻENIE: Panelu drzwiczek nie należy nigdy czyścić żadnymi środkami rozpylanymi, ponieważ mogłyby one spowodować uszkodzenie zamka i podzespołów elektrycznych. Niezalecane jest także korzystanie ze środków żrących i ściernych oraz z niektórych ręczników papierowych ze względu na ryzyko zarysowania lub pozostawienia śladów na powierzchni ze stali nierdzewnej. KONSERWACJA ZMYWARKI Panel sterowania należy oczyścić lekko zwilżoną szmatką, a następnie dokładnie wytrzeć do sucha. Do czyszczenia powierzchni zewnętrznych należy używać dobrego gatunkowo wosku do polerowania urządzeń AGD. Żadnej części zmywarki nie należy skrobać ostrymi przedmiotami, szorstkimi czyścikami ani proszkami do szorowania.

OCHRONA PRZED MROZEM

Jeśli zmywarka jest pozostawiana na zimę w nieogrzewanym pomieszczeniu, należy wykonać następujące czynności:

1. Odłączyć zasilanie elektryczne od zmywarki.

2. Zakręcić dopływ wody i odłączyć rurę doprowadzającą wodę od zaworu wody.

3. Spuścić wodę z rury wlotowej i zaworu wody. (wodę można zebrać do miski)

4. Ponowne podłączyć rurę doprowadzającą wodę do zaworu wody.

5. Wyjąć fi ltr ze zmywarki i zebrać wodę przy użyciu gąbki.

Czyszczenie i konserwacja DW5500M-02437B-00_PL.indd 34DW5500M-02437B-01_PL.indd 34 2017-03-10 5:35:542017-03-10 5:35:54Czyszczenie i konserwacja _35

• Po każdym zmywaniu Po każdym zmywaniu zakręć dopływ wody do urządzenia i pozostaw drzwiczki uchylone, aby nie zamykać we wnętrzu wilgoci i zapachów.

• Wyjmowanie wtyczki Przed każdym czyszczeniem lub innymi czynnościami konserwacyjnymi zawsze wyjmuj wtyczkę z gniazda.

• Zakaz stosowania rozpuszczalników i proszków do szorowania Do czyszczenia zewnętrznych i gumowych części zmywarki nie wolno używać rozpuszczalników ani proszków do szorowania. Należy używać wyłącznie szmatki i ciepłej wody z mydłem. Do usunięcia plam i śladów z powierzchni wewnętrznych należy użyć szmatki zwilżonej wodą z niewielką ilością octu lub środka przeznaczonego specjalnie do czyszczenia zmywarek.

• Dłuższe wyjazdy Przed wyjazdem wskazane jest wykonanie cyklu zmywania z pustą zmywarką, a następnie wyjęcie wtyczki z gniazda, zakręcenie dopływu wody i pozostawienie uchylonych drzwiczek. Dzięki temu uszczelki będą się mniej niszczyły, a wewnątrz zmywarki nie będą powstawały zapachy.

• Transportowanie urządzenia Urządzenie najlepiej jest transportować w pozycji pionowej. W razie bezwzględnej konieczności można je położyć tyłem do podłoża.

• Uszczelki Jednym z czynników powodujących powstawanie zapachów w zmywarce są resztki jedzenia uwięzione w uszczelkach. Można temu zapobiec, czyszcząc je co pewien czas wilgotną gąbką. DW5500M-02437B-00_PL.indd 35DW5500M-02437B-01_PL.indd 35 2017-03-10 5:35:542017-03-10 5:35:5436_ Montaż zmywarki do naczyń Montaż zmywarki do naczyń OSTRZEŻENIE: Zagrożenie porażeniem prądemOdłącz dopływ prądu przed rozpoczęciem instalacji zmywarki.Niezastosowanie się do instrukcji grozi śmiercią lub porażeniem prądem.UWAGA: Podłączenie instalacji wodnej i elektrycznej należy zlecić fachowcom. Informacje o podłączaniu do instalacji elektrycznej PRZESTROGA, dla własnego bezpieczeństwa:DO PODŁĄCZENIA TEGO URZĄDZENIA DO SIECI NIE NALEŻY UŻYWAĆ ŻADNYCH PRZEDŁUŻACZY ANI PRZEJŚCIÓWEK.NIGDY, NIEZALEŻNIE OD OKOLICZNOŚCI, NIE WOLNO OBCINAĆ TRZECIEGO BOLCA UZIEMIAJĄCEGO ANI WYMONTOWYWAĆ GO Z PRZEWODU ZASILAJĄCEGO. Wymagania dotyczące sieci elektrycznej
• bezpiecznik lub wyłącznik 220–240 V, 50 Hz;• osobny obwód rozgałęzieniowy do obsługi zmywarki do naczyń. Instrukcje dotyczące uziemienia Przed rozpoczęciem należy upewnić się, że dostępna jest odpowiednia instalacja z uziemieniemTo urządzenie musi być uziemione. W przypadku wadliwego działania lub uszkodzenia uziemienie zmniejsza ryzyko porażenia prądem, zapewniając odpływ prądu po linii najmniejszego oporu. Urządzenie jest wyposażone w przewód z odpowiednim przewodem uziemienia i wtyczką umożliwiającą podłączenie do uziemienia. Wtyczka ta musi zostać włożona do odpowiedniego gniazda, które jest zamontowane i uziemione zgodnie ze wszystkimi miejscowymi przepisami.OSTRZEŻENIE: Niewłaściwe podłączenie przewodu uziemienia urządzenia grozi porażeniem prądem. W przypadku ewentualnych wątpliwości co do poprawności uziemienia należy zwrócić się do wykwalifikowanego elektryka lub serwisu. Nie wolno modyfikować wtyczki dołączonej do urządzenia.

PRZYŁĄCZE I SPUST WODY

Przyłącze zimnej wody Wąż doprowadzający zimną wodę należy podłączyć do złączki z gwintem 3/4 cala i dobrze go przymocować.Jeśli instalacja wodna jest nowa lub przez dłuższy czas nie była używana, należy ją przepłukać, przepuszczając przez nią wodę, aby była czysta. Ten środek ostrożności jest konieczny do uniknięcia ryzyka zapchania wlotu wody i uszkodzenia urządzenia.Wąż doprowadzający wodę jest wyposażony w układ zabezpieczający przed niekontrolowanym wypływem. Należy pamiętać o podłączeniu do kurka zabezpieczenia na wężu doprowadzającym wodę. DW5500M-02437B-00_PL.indd 36DW5500M-02437B-01_PL.indd 36 2017-03-10 5:35:542017-03-10 5:35:54Montaż zmywarki do naczyń _37

06 MONTAŻ ZMYWARKI DO NACZYŃ

Przyłącze ciepłej wody Urządzenie można podłączyć także do domowej instalacji ciepłej wody (centralne ogrzewanie, bojler) pod warunkiem, że jej temperatura nie przekracza 60 °C. Czas cyklu będzie wtedy o około 15 minut krótszy, ale efektywność zmywania będzie nieco niższa. Procedura podłączania do instalacji ciepłej wody jest taka sama jak w przypadku instalacji zimnej wody. Ustawianie urządzenia Urządzenie należy ustawić w wybranym miejscu. Tyłem powinno ono opierać się o znajdującą się za nim ścianę, a boki powinny być równoległe do przylegających szafek lub ściany. Wąż doprowadzający wodę i wąż odpływowy można umieścić z prawej lub lewej strony zmywarki zależnie od tego, jak jest wygodniej. Jak spuścić nadmiar wody z węży Jeśli zlew znajduje się wyżej niż 1000 mm nad poziomem podłogi, nadmiaru wody z węży nie można spuszczać bezpośrednio do zlewu. Nadmiar wody z węży należy wtedy spuszczać do miski lub innego pojemnika, który znajduje się poniżej zlewu. Wylot wody Podłącz wąż odpływowy. Wąż odpływowy musi być poprawnie zamontowany, aby ze zmywarki nie wyciekała woda. Należy dopilnować, aby wąż doprowadzający wodę nie był zapętlony lub zgnieciony. Wąż przedłużający Jeśli wymagane jest użycie węża przedłużającego, należy użyć węża, którego jakość i rozmiar odpowiadają parametrom węża odpływowego. Nie powinien on być dłuższy niż 4 metry, ponieważ większa długość mogłaby mieć negatywny wpływ na skuteczność zmywania w zmywarce. Podłączanie do syfonu Odpływ musi znajdować się na wysokości od 40 cm (minimalnie) do 100 cm (maksymalnie) od spodu zmywarki. Wąż odpływowy należy przymocować opaską zaciskową. Układ zabezpieczający przed niekontrolowanym wypływem wody Zmywarka jest wyposażona w elektrozawór zabezpieczający przed niekontrolowanym wypływem wody. Gdyby przewód doprowadzający wodę zaczął kiedykolwiek przeciekać, elektrozawór odetnie dopływ wody. W przypadku uszkodzenia elektrozaworu lub węża doprowadzającego wodę należy go wymontować i wymienić. Węża doprowadzającego wodę nie należy wydłużać ani skracać. DW5500M-02437B-00_PL.indd 37DW5500M-02437B-01_PL.indd 37 2017-03-10 5:35:542017-03-10 5:35:5438_ Montaż zmywarki do naczyń

PODŁĄCZANIE WĘŻY ODPŁYWOWYCH

Włóż wąż odpływowy do rury odpływowej o średnicy przynajmniej 4 cm albo połóż go tak, aby woda z niego wypływała do zlewu. Uważaj, aby wąż nie był zgięty ani przygnieciony. Koniec węża musi znajdować się na wysokości od 40 do 100 cm nad podłożem. Swobodny koniec węża nie może być zanurzony w wodzie, aby zapobiec wstecznemu napływowi wody do niego. UWAGAGórny koniec węża musi znajdować się na wysokości 40–100 cm.Swobodny koniec węża nie może być zanurzony w wodzie.Rura odpływowa40 mm Blat Min. 400 mmMaks. 1000 mm

USTAWIANIE URZĄDZENIA

Urządzenie należy ustawić w wybranym miejscu. Tyłem powinno ono opierać się o znajdującą się za nim ścianę, a boki powinny być równoległe do przylegających szafek lub ścian. Wąż doprowadzający wodę i wąż odpływowy można umieścić z prawej lub lewej strony zmywarki zależnie od tego, jak jest wygodniej. Poziomowanie urządzenia Po przygotowaniu urządzenia do poziomowania, wysokość zmywarki może zostać zmieniona poprzez regulację poziomów śrub nóżek. Urządzenie nie powinno być nachylone bardziej, niż o 2°. URUCHAMIANIE ZMYWARKI Przed uruchomieniem zmywarki należy sprawdzić:

1. Czy zmywarka jest wypoziomowana i przymocowana.

2. Czy zawór wlotowy jest otwarty.

3. Czy przyłącza węży są szczelne.

4. Czy przewody są dobrze podłączone.

5. Czy zasilanie jest włączone.

6. Czy wąż doprowadzający wodę i wąż odpływowy nie są skręcone.

7. Czy ze zmywarki wyjęto wszystkie materiały opakowaniowe i pozycje dokumentacji

UWAGA: Po zainstalowaniu urządzenia należy umieścić niniejszą instrukcję w bezpiecznym miejscu. Zawartość niniejszej instrukcji może być przydatna dla użytkowników. Montaż zmywarki do naczyń DW5500M-02437B-00_PL.indd 38DW5500M-02437B-01_PL.indd 38 2017-03-10 5:35:542017-03-10 5:35:54Instalacja zmywarki _39 07 INSTALACJA ZMYWARKI Instalacja zmywarki ZMYWARKA DO MONTAŻU POD BLATEM, DO CZĘŚCIOWEJ ZABUDOWY, DO

Podczas instalacji należy ściśle przestrzegać niniejszej instrukcji. Pozwoli to zapewnić prawidłowe działanie zmywarki i zmniejszyć ryzyko urazu podczas zmywania naczyń. Nowa instalacja Jeżeli zmywarka jest instalowana po raz pierwszy, większość pracy odbywa się przed ustawieniem jej we właściwym miejscu. Wymiana Jeżeli zmywarka ma zastąpić użytkowaną do tej pory, należy sprawdzić przyłącza dotychczasowego urządzenia pod kątem zgodności z nowym. W razie potrzeby dostosuj istniejące przyłącza. KROK 1. WYBÓR NAJLEPSZEGO MIEJSCA DLA ZMYWARKI Zmywarkę należy ustawić w pobliżu istniejącej instalacji doprowadzającej wodę, instalacji odpływowej i instalacji elektrycznej. Warto wybrać jedną stronę szafki zlewowej jako miejsce instalacji, aby ułatwić podłączanie węży odpływowych zmywarki.

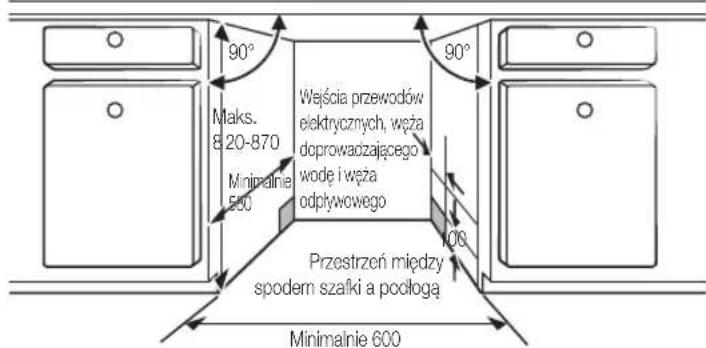

1. Wybierz miejsce w pobliżu zlewu, aby ułatwić podłączenie węża doprowadzającego wodę i węża odpływowego.

2. Mniej niż 5mm od szczytu zmywarki do blatu szafki oraz zewnętrzne drzwiczki ustawione w jednej linii z szafką.

Wejścia przewodów Wejścia przewodów elektrycznych, węża elektrycznych, węża doprowadzającego doprowadzającego wodę i węża wodę i węża odpływowego odpływowego Przestrzeń między Przestrzeń między spodem szafki a podłogą spodem szafki a podłogą Minimalnie 600 Minimalnie 600

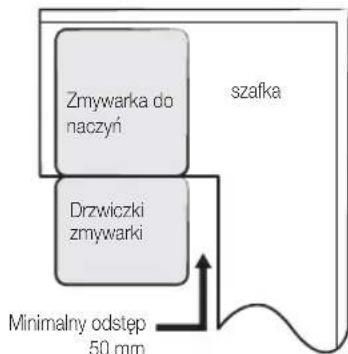

3. Jeśli zmywarka ma przylegać do rogu szafki, należy zadbać o to, aby po

otwarciu drzwiczek pozostała odpowiednia ilość wolnego miejsca. szafka Zmywarka do Zmywarka do naczyń naczyń Drzwiczki Drzwiczki zmywarki zmywarkiMinimalny odstęp 50 mm Jeżeli wymaga tego umiejscowienie gniazdka, konieczne może być wykonanie otworu w przeciwnej ścianie szafki. DW5500M-02437B-00_PL.indd 39DW5500M-02437B-01_PL.indd 39 2017-03-10 5:35:542017-03-10 5:35:54 20-87040_ Instalacja zmywarki KROK 2. KONTROLA WYMOGÓW DOTYCZĄCYCH PRZYŁĄCZY WODY I ZASILANIA

• Ciśnienie doprowadzanej wody musi mieścić się w zakresie 0,04–1,0 MPa.

• Potrzebne jest tylko przyłącze zimnej wody. Temperatura wody nie może przekraczać 60 ˚C.

• Nie doprowadzaj gorącej wody. W przeciwnym razie może dojść do awarii urządzenia.

• Należy używać prądu znamionowego 220–240 V, 50 Hz.

• Instalacja urządzenia musi odbywać się przy odłączonym kablu zasilającym.

• Należy używać gniazdka zasilającego o natężeniu do 16 A. (Maksymalne natężenie prądu w tej zmywarce wynosi 11 A.)

• Do zasilania zmywarki należy wykorzystywać instalację posiadającą: - bezpiecznik lub wyłącznik 220–240 V, 50 Hz; - osobny obwód rozgałęzieniowy do obsługi zmywarki do naczyń.

• Po przeprowadzeniu instalacji należy sprawdzić, czy kabel zasilający nie jest wygięty lub uszkodzony.

• Przed podłączeniem dopływu wody do zmywarki, upewnij się, że zawór dopływu wody jest zamknięty.

• Uszczelnij przyłącze dopływu wody za pomocą taśmy lub materiału izolacyjnego, aby zagwarantować szczelność.

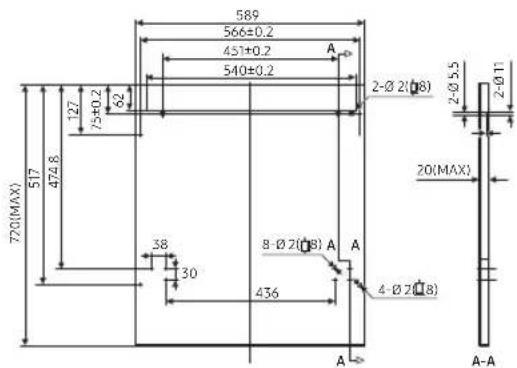

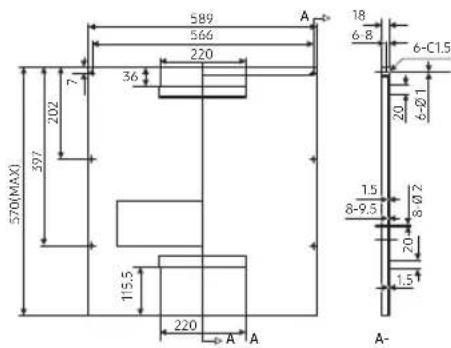

KROK 3. PRZYGOTOWANIE PANELU NIESTANDARDOWEGO

(DO ZMYWAREK DO CAŁKOWITEJ I CZĘŚCIOWEJ ZABUDOWY) Panel niestandardowy należy przygotować zgodnie z wymiarami pokazanymi na ilustracji.

ՑفAՌ׵ՐՓفՔ׵Ր Do całkowitej zabudowy Do częściowej zabudowy PRZESTROGAOSTRZEŻENIE Instalacja zmywarki DW5500M-02437B-00_PL.indd 40DW5500M-02437B-01_PL.indd 40 2017-03-10 5:35:552017-03-10 5:35:55Instalacja zmywarki _41 07 INSTALACJA ZMYWARKI Do całkowitej zabudowy

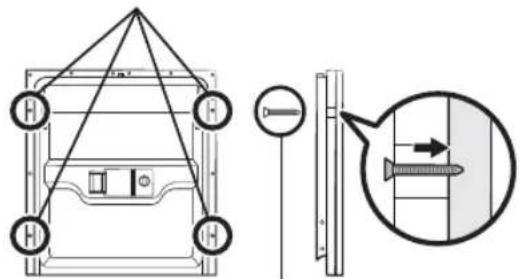

1. Załóż hak na drewniany panel niestandardowy i włóż go w otwór w zewnętrznych drzwiczkach zmywarki.

2. Po ustawieniu panelu przymocuj go do zewnętrznych drzwiczek śrubami i wkrętami.

PRZESTROGA: Użyj panelu niestandardowego o wadze 3–7 kg. Wyjmij cztery krótkie śruby. Wkręć cztery długie śruby. Do częściowej zabudowy

1. Pasek samoprzylepny A na drewnianym panelu niestandardowym oraz fi lcowy pasek samoprzylepny B na

zewnętrznych drzwiczkach zmywarki należy odkleić.

2. Po ustawieniu panelu przymocuj go do zewnętrznych drzwiczek śrubami i wkrętami.

PRZESTROGA: Użyj panelu niestandardowego o wadze 3– kg. Pasek samoprzylepny Pasek samoprzylepny Wyjmij cztery krótkie śruby. Wkręć cztery długie śruby. DW5500M-02437B-00_PL.indd 41DW5500M-02437B-01_PL.indd 41 2017-03-10 5:35:552017-03-10 5:35:55 642_ Instalacja zmywarki KROK 4. REGULACJA NAPRĘŻENIA SPRĘŻYN DRZWICZEK (DO ZMYWAREK DO CAŁKOWITEJ I CZĘŚCIOWEJ ZABUDOWY)

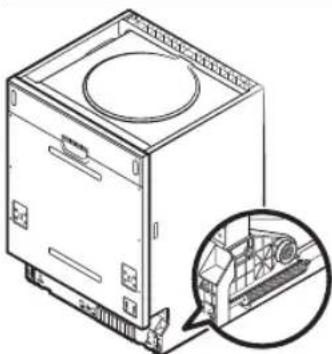

1. Sprężyny drzwiczek są fabrycznie wyregulowane tak, aby zapewnić prawidłowe naprężenie zewnętrznych drzwiczek.

Po zamontowaniu drewnianego panelu niestandardowego należy wyregulować naprężenie sprężyn drzwiczek. Obróć śrubę regulacyjną tak, aby naprężyć lub rozluźnić stalową linkę.

2. Naprężenie sprężyn drzwiczek jest poprawne wtedy, gdy po pełnym otwarciu drzwiczki zachowują pozycję poziomą, ale

podnoszą się do pozycji zamkniętej, gdy lekko podniesie się je palcem. Instalacja zmywarki DW5500M-02437B-00_PL.indd 42DW5500M-02437B-01_PL.indd 42 2017-03-10 5:35:552017-03-10 5:35:55Instalacja zmywarki _43 07 INSTALACJA ZMYWARKI

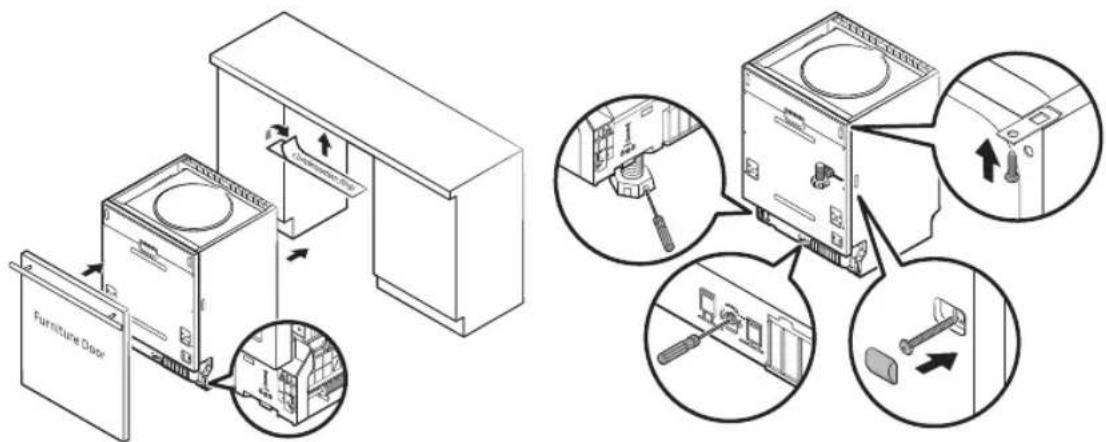

1. Przymocuj drzwiczki szafki do zewnętrznych drzwiczek zmywarki, korzystając z uchwytów otrzymanych w zestawie z

urządzeniem. Zapoznaj się z rozmieszczeniem uchwytów przedstawionym na szablonie. (do zmywarek do całkowitej i częściowej zabudowy)

2. Wyreguluj naprężenie sprężyn drzwiczek kluczem imbusowym. Lewą i prawą sprężynę drzwiczek naciąga się, obracając

klucz imbusowy w kierunku zgodnym z ruchem wskazówek zegara. Niewyregulowanie sprężyn grozi uszkodzeniem zmywarki. (do zmywarek do całkowitej i częściowej zabudowy)

3. Podłącz wąż doprowadzający do instalacji zimnej wody.

4. Podłącz wąż odpływowy. Zapoznaj się ze schematem.

5. Podłącz przewód zasilający.

6. Przymocuj pas kondensacyjny pod blatem roboczym szafki. Upewnij się, że pas kondensacyjny pokrywa się z krawędzią

7. Ustaw zmywarkę w miejscu docelowym.

8. Wypoziomuj zmywarkę. Tylną nóżkę można regulować od przodu zmywarki, obracając śruby znajdujące się na środku

podstawy zmywarki za pomocą klucza imbusowego. Do regulacji przednich nóżek należy użyć płaskiego śrubokręta i obracać je, dopóki zmywarka nie będzie wypoziomowana.

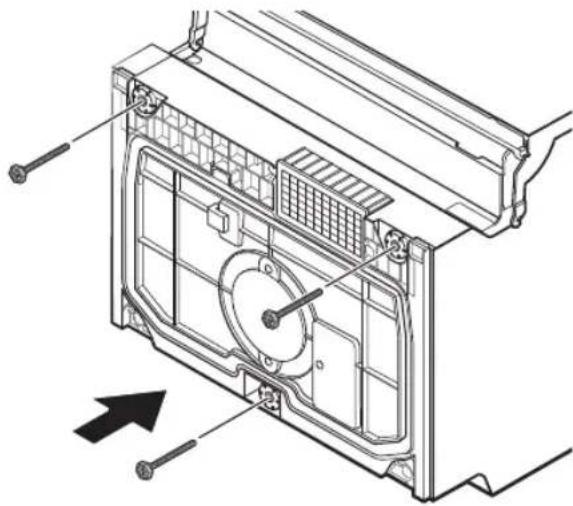

9. Zmywarkę należy unieruchomić. Istnieją dwa sposoby, aby to osiągnąć:

A. Zwykły blat roboczy: Włóż hak mocujący w otwór w bocznej części i zamocuj go do blatu roboczego za pomocą drewnianych śrub. B. Marmurowy lub granitowy blat roboczy: Zamocuj bok za pomocą śruby. DW5500M-02437B-00_PL.indd 43DW5500M-02437B-01_PL.indd 43 2017-03-10 5:35:562017-03-10 5:35:5644_ Instalacja zmywarki

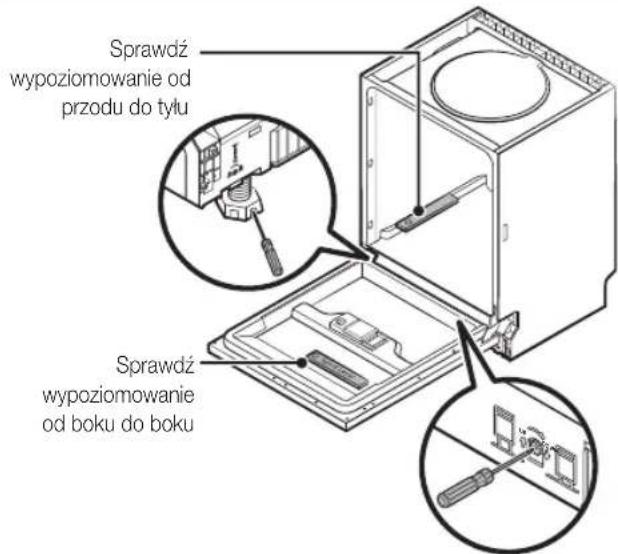

KROK 6. POZIOMOWANIE ZMYWARKI

Sprawdź wypoziomowanie od przodu do tyłu Sprawdź wypoziomowanie od boku do boku ƸťUĮǮĘ

UĮǮĘ Poprawne działanie koszy na naczynia i efektywność zmywania zależą od wypoziomowania zmywarki.

1. Połóż poziomicę na drzwiczkach i prowadnicy kosza wewnątrz zmywarki w sposób pokazany na rysunku i sprawdź, czy

zmywarka jest prawidłowo wypoziomowana.

2. Wypoziomuj zmywarkę, osobno regulując każdą z trzech nóżek poziomujących.

3. Podczas poziomowania zmywarki zachowaj ostrożność, aby urządzenie się nie przewróciło.

Jeśli wysokość nóżki nie jest wystarczająca, użyj dodatkowej nóżki. Instalacja zmywarki DW5500M-02437B-00_PL.indd 44DW5500M-02437B-01_PL.indd 44 2017-03-10 5:35:562017-03-10 5:35:56Rozwiązywanie problemów _45

08 ROZWIĄZYWANIE PROBLEMÓW

Rozwiązywanie problemów W ramach ciągłego doskonalenia i unowocześniania produktu producent może wprowadzić pewne zmiany bez powiadomienia.

ZANIM ZADZWONISZ DO SERWISU

PROBLEM MOŻLIWA PRZYCZYNA ZALECANE DZIAŁANIAZmywarka nie rozpoczyna działania• Zadziałał bezpiecznik lub wyłącznik automatyczny.• Wymień bezpiecznik lub wyłącznik automatyczny. Odłącz wszelkie inne urządzenia korzystające z tego samego obwodu co zmywarka.• Zasilanie nie jest włączone. • Sprawdź, czy zmywarka jest włączona i drzwiczki są dobrze zamknięte.Sprawdź, czy wtyczka przewodu zasilającego jest poprawnie włożona do gniazda sieci elektrycznej.• Ciśnienie wody jest zbyt niskie. • Sprawdź, czy dopływ wody jest poprawnie podłączony, a kurek odkręcony.Pompa nie przestaje pompować• Przepełnienie. • System ma wbudowane zabezpieczenie przed przepełnieniem. Jeśli wykryje przepełnienie, odcina zasilanie pompy cyrkulacyjnej i włącza wypompowywanie.Hałas • Pewne odgłosy są normalnym zjawiskiem.• Na przykład: odgłosy mielenia miękkich resztek jedzenia i otwierania kubka z detergentem.• Przybory nie są unieruchomione w koszyczkach lub do koszyczka włożono coś małego.• Zwracaj uwagę, aby wszystkie obiekty w zmywarce były unieruchomione.• Silnik buczy. • Zmywarka nie jest regularnie używana. Jeśli zmywarka nie jest często używana, należy raz na tydzień ją napełniać i wypompowywać z niej wodę, aby uszczelki nie wysychały.Mydliny we wnętrzu • Niewłaściwy detergent. • Aby nie tworzyły się mydliny, używaj tylko specjalnego detergentu do zmywarek.• Jeśli utworzą się mydliny, otwórz zmywarkę i poczekaj, aż wyparują.• Wlej 4 l zimnej wody do wnętrza zmywarki. Zamknij i zatrzaśnij zmywarkę, a następnie uruchom cykl „Soak” (namaczanie), aby spuścić wodę. W razie potrzeby można to działanie powtórzyć.• Rozlany dodatek do płukania. • Jeśli dodatek do płukania się rozleje, należy go natychmiast zetrzeć.Plamy we wnętrzu zmywarki• Został użyty detergent z barwnikiem.• Używaj tylko detergentów bez barwników.Naczynia nie są suche • Dozownik dodatku do płukania jest pusty.• Pamiętaj o napełnianiu dozownika dodatku do płukania.Naczynia i sztućce nie są czyste• Niewłaściwy program. • Wybierz bardziej intensywny program zmywania.• Niewłaściwy sposób ładowania kosza.• Sprawdź, czy duże naczynia nie blokują ruchów dozownika detergentu i ramion natryskowych. DW5500M-02437B-00_PL.indd 45DW5500M-02437B-01_PL.indd 45 2017-03-10 5:35:562017-03-10 5:35:5646_ Rozwiązywanie problemów PROBLEM MOŻLIWA PRZYCZYNA ZALECANE DZIAŁANIA Plamy i nalot na szklankach i sztućcach

1. Bardzo twarda woda.

2. Niska temperatura na wlocie.

3. Przeładowanie zmywarki.

4. Niewłaściwy sposób ładowania.

5. Stary lub wilgotny detergent w

7. Nieprawidłowe dozowanie

detergentu. Aby usunąć plamy ze szklanek:

1. Wyjmij ze zmywarki wszystkie przybory

2. Nie dodawaj detergentu.

3. Wybierz najdłuższy cykl.

4. Uruchom zmywarkę i pozwól jej pracować przez

około 18–22 minut, wtedy będzie w trakcie głównego zmywania.

5. Otwórz drzwiczki i wlej 2 kubki octu na spód

6. Zamknij drzwiczki i pozwól zmywarce dokończyć

cykl. Jeśli ocet nie zadziała, wykonaj te same czynności, ale zamiast octu użyj 1/4 kubka (60 ml) kwasku cytrynowego w proszku. Zmatowienie szklanek • Miękka woda w połączeniu ze zbyt dużą ilością detergentu.

• Jeśli woda jest miękka, używaj mniej detergentu. Ponadto do zmywania szklanek używaj najkrótszego cyklu, po którym są czyste. Żółty lub brązowy nalot na powierzchniach wewnętrznych

• Plamy z kawy lub herbaty. • Usuń plamy ręcznie, używając roztworu 1/2 kubka wybielacza na 3 kubki ciepłej wody. OSTRZEŻENIE: Przed przystąpieniem do czyszczenia wnętrza zmywarki należy odczekać 20 minut od zakończenia cyklu, aby elementy grzewcze ostygły. Nieprzestrzeganie tego zalecenia grozi poparzeniem.

• Cząsteczki żelaza w wodzie mogą powodować powstawanie nalotu.

• W takim przypadku należy zakupić specjalny filtr w firmie zajmującej się zmiękczaniem wody. Biały nalot na powierzchni wewnętrznej

• Minerały zawarte w twardej wodzie.

• Wyczyść wnętrze wilgotną gąbką z detergentem do zmywarek. Pamiętaj, aby chronić ręce za pomocą rękawic gumowych. Nigdy nie używaj żadnego innego środka czyszczącego oprócz detergentu do zmywarek ze względu na ryzyko spienienia lub zmydlenia. Pokrywka pojemnika na detergent nie zatrzaskuje się

• Pokrętło znajduje się w pozycji innej niż WYŁĄCZONE.

• Obróć pokrętło do pozycji WYŁĄCZONE i przesuń zatrzask drzwiczek w lewo. W pojemnikach na detergent pozostaje detergent

• Naczynia blokują pojemniki na detergent.

• Wyjmij naczynia i włóż je poprawnie. Para • Zwykłe zjawisko. • Podczas suszenia i spuszczania wody z otworu wentylacyjnego obok zatrzasku drzwiczek może wydobywać się pewna ilość pary. Czarne lub szare ślady na naczyniach

• Aluminiowe przybory ocierały się o naczynia.

• Usuń te ślady delikatnym proszkiem do szorowania. Woda stoi na dnie wnętrza zmywarki

• Jest to zjawisko normalne. • Niewielka ilość czystej wody wokół wylotu na spodzie zmywarki utrzymuje lepsze nawilżenie uszczelek. Rozwiązywanie problemów DW5500M-02437B-00_PL.indd 46DW5500M-02437B-01_PL.indd 46 2017-03-10 5:35:562017-03-10 5:35:56Rozwiązywanie problemów _47

08 ROZWIĄZYWANIE PROBLEMÓW

PROBLEM MOŻLIWA PRZYCZYNA ZALECANE DZIAŁANIA Zmywarka przecieka • Przepełniony dozownik lub rozlany nabłyszczacz.

• Uważaj, aby nie przepełniać dozownika nabłyszczacza. Rozlany nabłyszczacz może powodować nadmierne powstawanie mydlin i być przyczyną przepełnienia. Jeśli dodatek do płukania się rozleje, należy go zetrzeć wilgotną ściereczką.

• Zmywarka nie jest wypoziomowana.

• Wypoziomuj zmywarkę. Przyciski nie działają, gdy urządzenie jest włączone

• Drzwiczki są otwarte. • Gdy drzwiczki są otwarte, przyciski nie działają. Nie dotyczy to wyłącznie przycisku Power (Zasilanie). Zamknij drzwiczki i naciśnij przycisk.

• Blokada sterowania Funkcja została włączona.

• Gdy funkcja Blokada sterowania jest włączona, przyciski nie odpowiadają. Aby odblokować zabezpieczenie, należy nacisnąć i przytrzymać przez trzy (3) sekundy przyciski

Funkcja Blokada sterowania jest wyłączana także w przypadku ponownego podłączenia przewodu zasilającego. Efekty zmywania mogą być niezadowalające ze względu na problemy z zasilaniem. Przed skontaktowaniem się z serwisem należy sprawdzić inny program. DW5500M-02437B-00_PL.indd 47DW5500M-02437B-01_PL.indd 47 2017-03-10 5:35:562017-03-10 5:35:56 Blokada sterowania48_ Rozwiązywanie problemów

W przypadku wystąpienia błędu, kod błędu może zostać wyświetlony w celu przekazania komunikatu: Kody Znaczenia Możliwe przyczyny 4C Kontrola dopływu wody Kurek nie jest otwarty, wlot wody jest zablokowany lub ciśnienie wody jest zbyt niskie LC Wyciek Jeden z elementów zmywarki przecieka. HC Brak osiągnięcia wymaganej temperatury Usterka elementu grzejnego PC Usterka zaworu rozdzielacza Usterka zaworu rozdzielacza

Usterka komunikacji między główną płytką drukowaną a podrzędną płytką drukowaną Otwarty obwód lub przerwa w przewodzie wykorzystywanym do komunikacji bC2 Przycisk naciśnięty przez dłuższy czas Przycisk naciśnięty przez 30 sekund OSTRZEŻENIE: W przypadku przepełnienia, zanim zadzwonisz do serwisu, odetnij główny dopływ wody. Jeśli w komorze dolnej znajduje się woda z powodu przepełnienia lub niewielkiego wycieku, przed ponownym uruchomieniem zmywarki należy usunąć tę wodę. Rozwiązywanie problemów DW5500M-02437B-00_PL.indd 48DW5500M-02437B-01_PL.indd 48 2017-03-10 5:35:572017-03-10 5:35:57Dodatek _49 09 DODATEK Dodatek DANE TECHNICZNE Model Typ Wolnostojąca Do montażu pod blatem Do częściowej zabudowy Do całkowitej zabudowy Zasilanie Ciśnienie wody Znamionowy pobór mocy 1760–2100 W Przyłącze ciepłej wody Maks. 60 °C Typ suszenia Układ suszenia kondensacyjnego Typ zmywania Natryskiwanie przez dysze wirujące Wymiary (Szerokość x Głębokość x Wysokość) Pojemność zmywarki Zastawa 13-osobowa Waga DW5500M-02437B-00_PL.indd 49DW5500M-02437B-01_PL.indd 49 2017-03-10 5:35:572017-03-10 5:35:57 Zastawa 14-osobowa Po rozpakowaniu 220-240 V~, 50 Hz

DW60M6040BB/DW60M6031BBZgodność ze standardami _51 Poniższe diagramy przedstawiają poprawny załadunek koszyków według europejskich standardów.

• Pojemność zmywarki: Zastawa 14-osobowa

• Standard testowy: EN 60436

• Ustawienie kosza górnego: aby obniżyć położenie

• Program zmywania: Ekologiczny

• Dodatkowe opcje: Brak

• Ustawienia nabłyszczacza: 5

• Ustawienie układu zmiękczania wody: H3

• Dawka detergentu standardowego: główne zmywanie g

• Sposób ułożenia przedmiotów pokazują poniższe rysunki: <Górny kosz> <Dolny kosz> <Koszyk na sztućce>

1 Łyżki stołowe 2 Widelce 3 Noże 4 Łyżeczki do herbaty 5 Łyżeczki deserowe 6 Łyżki do nakładania

Widelce do nakładania 8 Łyżki wazowe Zgodność ze standardami DW5500M-02437B-00_PL.indd 51DW5500M-02437B-01_PL.indd 51 2017-03-10 5:36:042017-03-10 5:36:04 DW60M6050**/DW60M6051**/DW60M6031 2252_ Zgodność ze standardami DW60M6040** Poniższe diagramy przedstawiają poprawny załadunek koszyków według europejskich standardów.

• Pojemność zmywarki: Zastawa 13-osobowa

• Standard testowy: EN 60436

• Ustawienie kosza górnego: aby obniżyć położenie

• Program zmywania: Ekologiczny

• Dodatkowe opcje: Brak

• Ustawienia nabłyszczacza: 5

• Ustawienie układu zmiękczania wody: H3

• Dawka detergentu standardowego: główne zmywanie 2 g

• Sposób ułożenia przedmiotów pokazują poniższe rysunki: <Górny kosz> <Dolny kosz> <Koszyk na sztućce>

1 Łyżki stołowe 2 Widelce 3 Noże 4 Łyżeczki do herbaty 5 Łyżeczki deserowe 6 Łyżki do nakładania

1. Silnik cyrkulacyjny

Silnik, który zasysa wodę pozostałą na podłodze zmywarki i prowadzi ją pod wysokim ciśnieniem przez wewnętrzną instalację wodą do górnych, środkowych i dolnych dysz.

Pompa, która odprowadza ze zmywarki zanieczyszczoną wodę, która powstaje podczas pracy zmywarki.

Grzałka znajduje się w instalacji wodnej wewnątrz zmywarki. Nagrzewa płynącą wodę w celu zwiększenia skuteczności zmywania.

Mierzy ilość doprowadzanej wody poprzez naliczanie impulsów IC znajdującego się obok zaworu wlotowego.

Znajduje się na wylocie odpływu wewnątrz zmywarki. Włącza lub wyłącza przepływ wody trafiającej do dolnej części zmywarki. (Ten model nie ma tej części).

Pojemnik, w którym przechowywany jest detergent i nabłyszczacz. Umożliwia stosowanie ich w zmywarce. Dozownik automatycznie wprowadza detergent i nabłyszczacz do wnętrza zmywarki, gdy są potrzebne.

7. Układ wnętrza zmywarki

Wykonana ze stali nierdzewnej wewnętrzna obudowa, która tworzy podstawową konstrukcję zmywarki.

Miejsce wewnątrz zmywarki, w którym zbiera się woda. Wprowadzona woda zbiera się tutaj po zakończeniu obiegu. Układ odpływu jest podłączony do silnika cyrkulacyjnego i do pompy odpływowej.

9. Przedni układ wnętrza

zmywarki Wykonana ze stali nierdzewnej wewnętrzna obudowa, która stanowi wewnętrzny element przednich drzwiczek.

10. Układ postawy Plastikowy element, który tworzy główną konstrukcję podstawy.

11. Układ koszyków Górny i dolny kosz, do których można wkładać naczynia.

12. Dysze środkowe/dolne

Zmywają naczynia, obracając się i wytryskując wodę pod wysokim ciśnieniem, doprowadzoną przez instalację wodną.

13. Regulator ciśnienia

Instalacja regulująca ciśnienie powietrza. Wyrównuje ciśnienie powietrza wewnątrz urządzenia, które rozszerza się pod wpływem wysokiej temperatury podczas programów zmywania i płukania, z ciśnieniem powietrza na zewnątrz.

14. Przełącznik blokady drzwi
