MANUALE UTENTE RPM3 AKAI

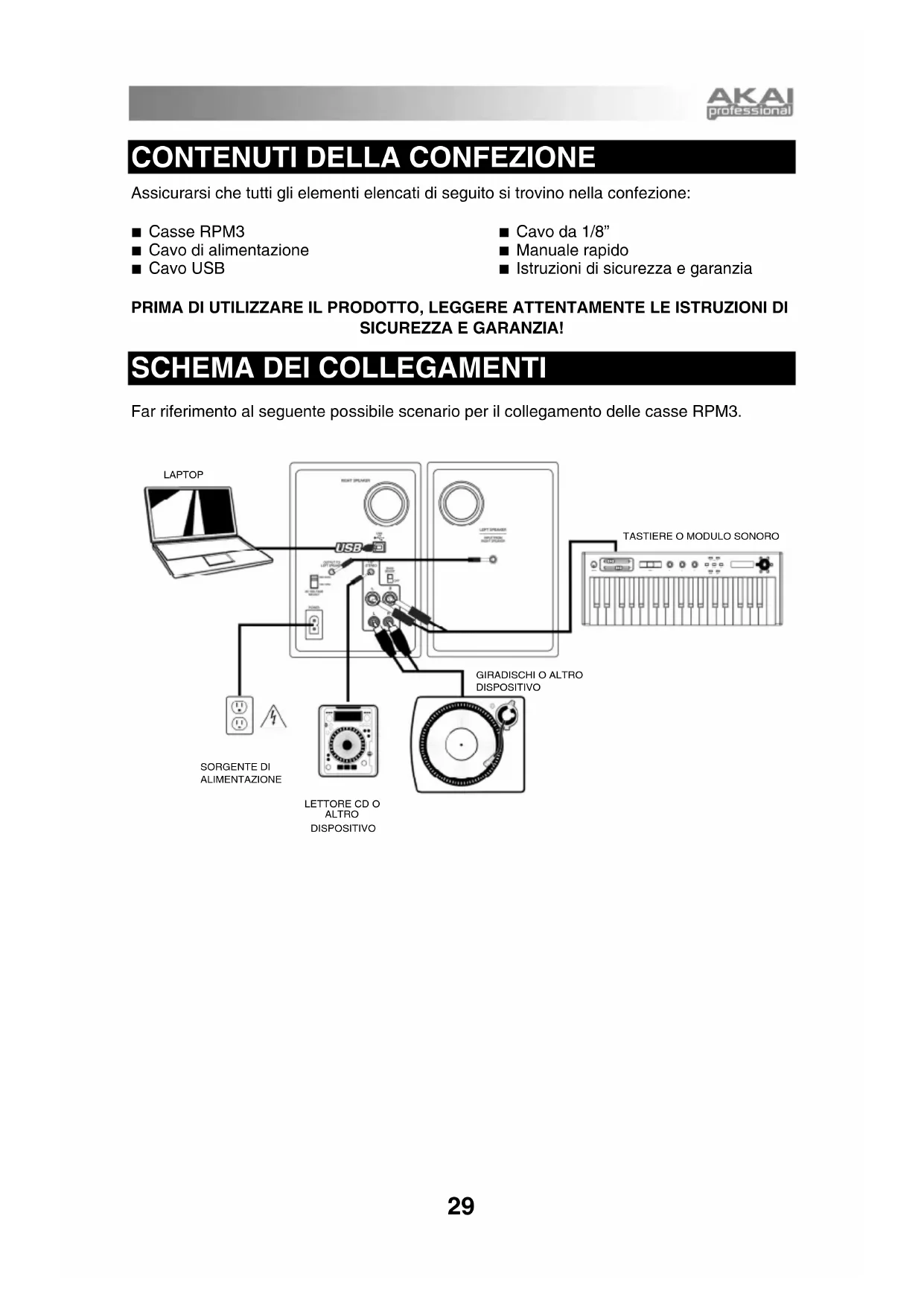

CONTENUTI DELLA CONFEZIONE

Assicurarsi che tutti gli elementi elencati di seguito si trovino nella confezione: Casse RPM3 Cavo di alimentazione Cavo USB Cavo da 1/8” Manuale rapido Istruzioni di sicurezza e garanzia PRIMA DI UTILIZZARE IL PRODOTTO, LEGGERE ATTENTAMENTE LE ISTRUZIONI DI SICUREZZA E GARANZIA!

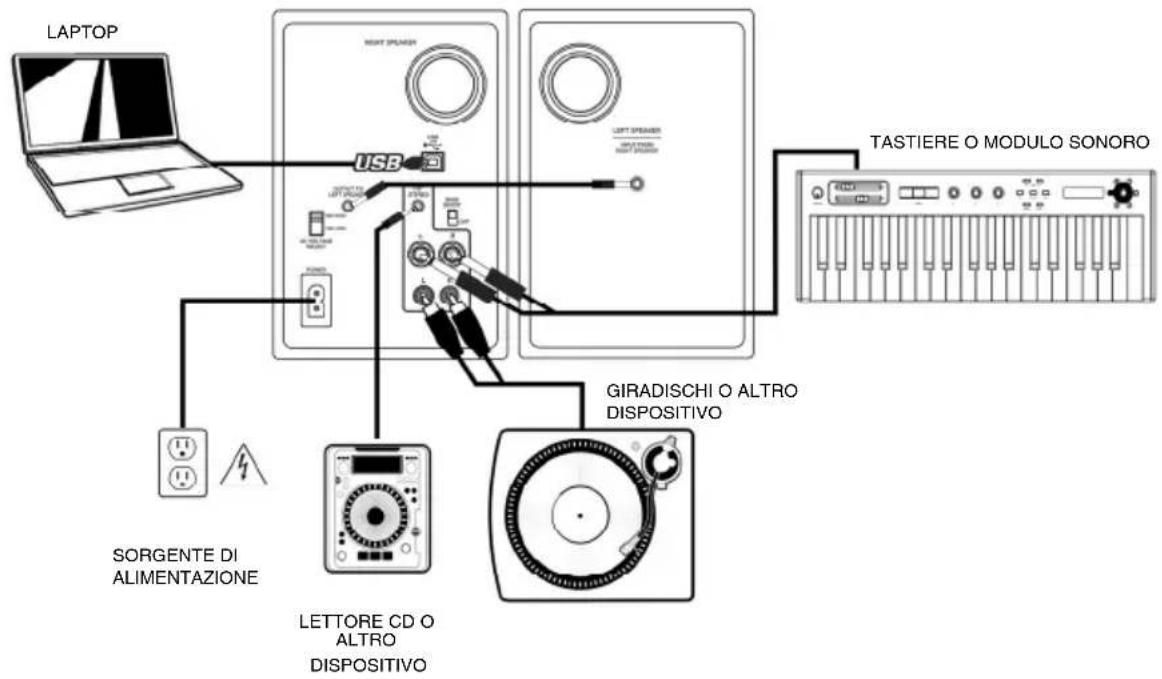

SCHEMA DEI COLLEGAMENTI

Far riferimento al seguente possibile scenario per il collegamento delle casse RPM3.

ALTRO DISPOSITIVO SORGENTE DI ALIMENTAZIONE30 CASSA DESTRA In caso di problemi nel collegamento delle casse tramite un hub USB, si raccomanda di collegare le casse direttamente al computer. Tutte e tre le opzioni di ingresso sono mischiate insieme come coppia stereo al momento di registrare sorgenti esterne nel computer.

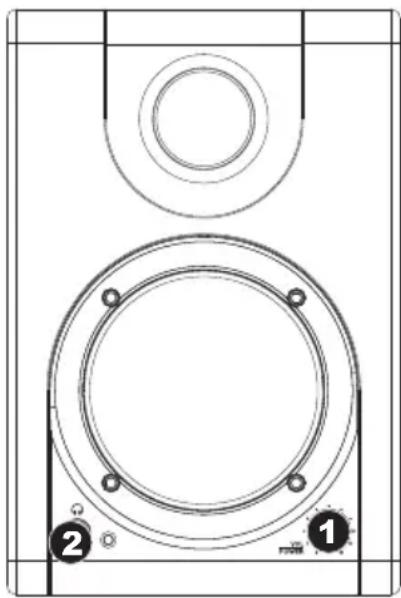

PANORAMICA PANNELLO ANTERIORE

1. VOL/ALIMENTAZIONE – Questa manopola serve ad

accendere le casse e a regolarne il volume. Per procedere all’accensione, girare la manopola verso l’alto: si udrà un clic quando le casse si accendono. Una luce blu a LED si accende sulla sinistra delle casse. Per lo spegnimento, abbassare del tutto il volume: il LED blu si spegnerà a indicare che le casse sono spente.

2. CUFFIE – Collegare cuffie da 1/8” a questa uscita per

ascoltare il mix attraverso di esse. Va notato che quando le cuffie sono collegate, non si udrà alcun suono provenire dalle casse fino a quando le cuffie non vengano scollegate.

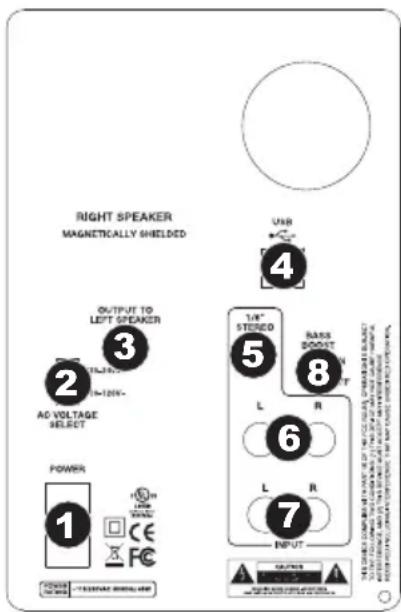

1. ALIMENTAZIONE – Servirsi del cavo di alimentazione in

dotazione per collegare le casse ad una sorgente di alimentazione funzionante. Assicurarsi che il selettore di voltaggio CA (vedi elemento n. 2 di cui sotto) sia impostato sul voltaggio corrispondente a quello del vostro paese.

2. SELETTORE DI VOLTAGGIO CA – Questo interruttore a 2

posizioni imposta il voltaggio di ingresso CA delle casse. Gli utenti statunitensi devono impostare l'interruttore su “100- 120V”, mentre gli abitanti del Regno Unito e di gran parte dell’Europa dovranno impostarlo su “220-240V”.

3. USCITA ALL’ALTOPARLANTE DI SINISTRA – Questo è il

collegamento audio alla cassa sinistra. Servirsi del cavo da 1/8” in dotazione per collegare la cassa destra a quella sinistra.

4. USB (1.1) – Servirsi del cavo USB in dotazione per collegare

l’impianto delle casse al computer. Va notato che le casse RPM3 sono Plug-and-Play, dunque non è necessaria l’installazione di driver aggiuntivi; le casse saranno pronte all’uso non appena inserite.

5. INGRESSO STEREO DA 1/8” – Servirsi di un cavo

stereo da 1/8” (non incluso) per collegare sorgenti sonore esterne a questo ingresso.

6. INGRESSI TS DA 1/4” – Servirsi di cavi TS da 1/4”

(non inclusi) per collegare sorgenti sonore esterne a questi ingressi.

7. INGRESSI RCA – Servirsi di un cavo stereo RCA (non

incluso) per collegare sorgenti sonore esterne a questi ingressi.

8. BASS BOOST – Questo interruttore a 2 posizioni

permette di incrementare le frequenze dei bassi delle casse.

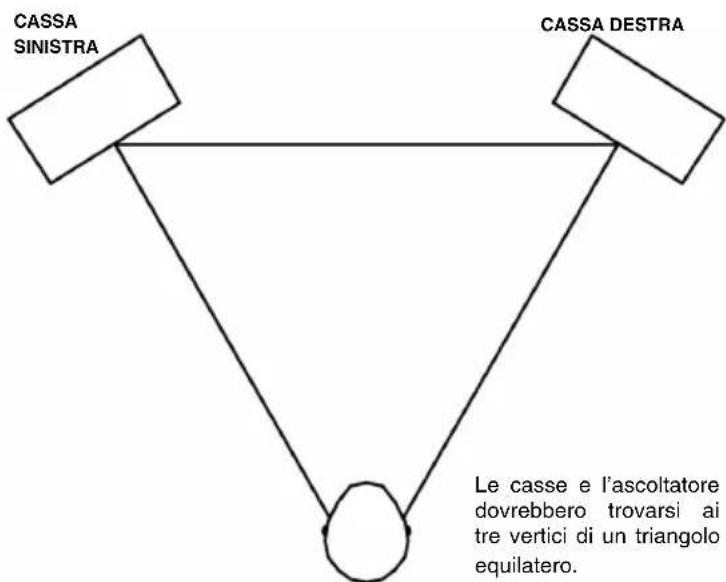

Le casse e l’ascoltatore dovrebbero trovarsi ai tre vertici di un triangolo equilatero.

PUNTO INTERMEDIO WOOFER/TWEETER

DISPOSIZIONE DELLE CASSE

La disposizione delle casse ha un notevole impatto sulle loro prestazioni nel vostro studio. Nonostante le casse “nearfield” (a campo vicino) siano progettate per essere piuttosto adattabili in fatto di posizionamento, bisogna fare il possibile affinché formino un triangolo equilatero con la testa. In altre parole, assicuratevi che ogni cassa sia equidistante dalla vostra testa e dall’altra cassa. Una volta posizionate, ruotare leggermente le casse in modo che i driver siano puntati verso il tecnico. Osservate lo schema a destra. La distanza della testa dell’ascoltatore da ciascuna cassa equivale alla distanza che intercorre tra la cassa destra e quella sinistra. Si nota inoltre che le casse sono leggermente girate, in modo da trovarsi di fronte all’ascoltatore. Questa è la disposizione ideale, ma se non risulta pratica (o possibile), cercate di rispettarla il più possibile.

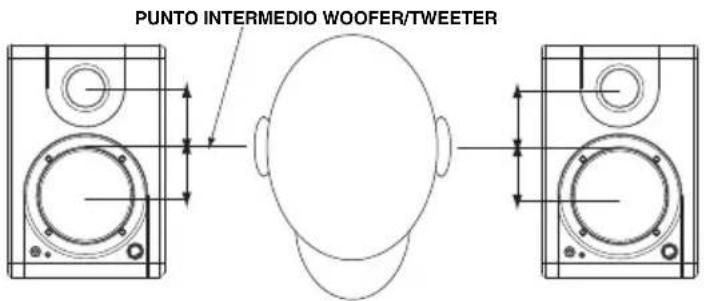

ALTEZZA CASSE L’altezza ideale delle casse RPM3 è quella tale per cui la cassa è parallela al terreno e il punto centrale tra woofer e tweeter si trova all’altezza dell’orecchio. Lo schema di cui sotto mostra il posizionamento ideale delle casse rispetto al tecnico. Da notare che le orecchie del tecnico si trovano direttamente tra il woofer e il tweeter. Se possibile, servirsi di appositi supporti e allontanare le casse dal bancone (o dal ponte di misurazione, nel caso in cui si utilizzi un mixer). Questo solitamente porta migliori risultati di riproduzione, in quanto la cassa non è in coppia con il bancone e vi sono meno possibilità che suoni riflessi dal tavolo stesso (o dal mixer) raggiungano le vostre orecchie alterando la riproduzione delle casse da studio.32 Suggerimento: una volta in Suoni e periferiche audio, si consiglia di spegnere i suoni di sistema di Windows in modo che non interferiscano con l’audio nel corso di una sessione. Si può fare ciò cliccando sulla linguetta Suoni e selezionando Nessun suono dal menu a tendina Combinazioni.

CONFIGURAZIONE IN WINDOWS

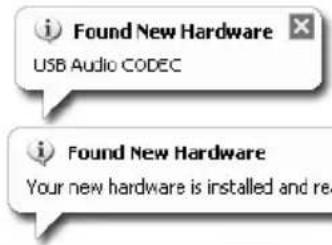

Le casse RPM3 sono plug-and-play con Windows XP/Vista, dunque non è necessaria l’installazione di driver particolari. Accendere le casse, collegarle alla porta USB del computer e tutti i driver necessari verranno installati automaticamente. La prima volta che si collegano le casse al computer apparirà un messaggio simile a quello illustrato a sinistra. Lasciare che il pro cesso venga portato a termine. Una volta completato il processo, apparirà il messaggio indicato a sinistra. Le casse sono ora pronte all’uso.

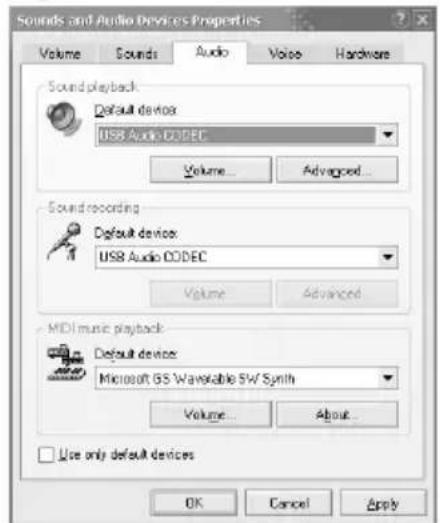

Si può scegliere di utilizzare le casse RPM3 come uscita audio predefinita per il computer. Per accedere alle opzioni audio predefinite del computer, recarsi su Start Pannello di controllo Suoni e periferiche audio e cliccare sulla linguetta Audio. Apparirà la schermata illustrata a sinistra. Per impostare le casse come periferica di riproduzione predefinita, scegliere USB Audio CODEC sotto Riproduzione suoni. Per impostare le casse come periferica di registrazione predefinita, scegliere USB Audio CODEC sotto Registrazione suoni.

LATENZA E DRIVER ASIO DI TERZI

La “latenza” è il ritardo tra il momento in cui l’audio viene generato e il momento in cui lo si sente. Una latenza più elevata significa un ritardo maggiore. Le casse RPM3 offrono una riproduzione diretta a zero latenza, quindi non ci si dovrà preoccupare di quest’ultima al momento di riprodurre le sorgenti audio collegate alla parte posteriore delle casse stesse. Tuttavia, la latenza potrebbe diventare un problema quando si utilizzano synth software e strumenti. In generale, si deve mantenere la latenza il più possibile bassa, permettendo all’impianto di funzionare senza intoppi. La latenza e il buffering sono solitamente regolati tra le impostazioni preferite del software (opzioni). Se è ancora presente un’eccessiva latenza o “lag” quando si utilizzano synth software e strumenti, è consigliabile scaricare uno dei driver ASIO (Audio Stream Input/Output) gratuiti e ampiamente disponibili in Internet. In generale, i driver ASIO hanno prestazioni migliori e con una minore latenza in quanto creano una comunicazione più efficiente tra dispositivi audio e software. Si può scaricare e installare il driver ASIO4ALL gratuito (PC) alla pagina www.asio4all.com

IMPORTANTE: assicurarsi che la riproduzione software sia spenta al momento di registrare da sorgenti sonore esterne. In caso contrario, si possono verificare ritorno e distorsione. Per spegnere la riproduzione sul canale di registrazione, si può semplicemente rendere muto il canale nel software.

CONFIGURAZIONE CON MAC OSX

Le casse RPM3 sono plug-and-play con Mac OSX, dunque non è necessaria l’installazione di driver particolari. Accendere le casse, collegarle alla porta USB del computer e le casse saranno pronte da usare immediatamente.

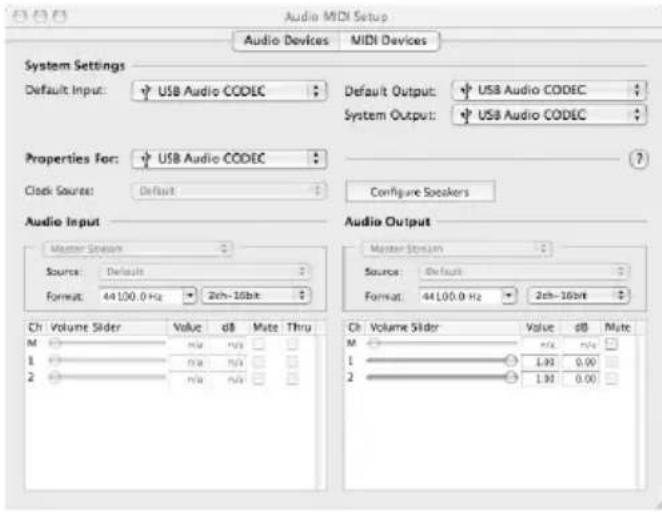

Si può scegliere di utilizzare le casse RPM3 come uscita audio predefinita per il computer. Per accedere alle impostazioni audio predefinite del computer, recarsi su Applicazioni

Utilità e fare doppio clic su Audio MIDI Setup. Sotto la linguetta Periferiche audio, selezionare USB Audio CODEC come ingresso e uscita predefinita di sistema.

CONFIGURAZIONE DEL DAW

Seguono alcune indicazioni per la configurazione del DAW affinché funzioni con le casse.

RIPRODUZIONE Bisogna assicurarsi che le casse siano attivate come periferica di uscita audio nel DAW, nel caso in cui non siano state impostate come sistema di uscita audio predefinito. Questo viene solitamente fatto nella finestra di dialogo Opzioni dell’applicativo.

REGISTRAZIONE Avrete notato che sono presenti diversi ingressi sul pannello posteriore della cassa di sinistra. Questi ingressi permettono di registrare sorgenti sonore esterne direttamente nel computer. Va notato che tre set di ingressi sono sommati insieme prima di entrare nel computer come traccia stereo. Dunque, è importante garantire che il volume del segnale di ingresso non salti quando si utilizzano più dispositivi esterni simultaneamente.

Per registrare dagli ingressi, assicurarsi che le casse siano attivate come periferica audio di ingresso nel DAW. Questo viene solitamente fatto nella finestra di dialogo Opzioni dell’applicativo.34

RISOLUZIONE DI PROBLEMI

In caso di problemi, fare riferimento al seguente elenco di comuni scenari di risoluzione di problemi.

PROBLEMA CAUSA SOLUZIONE

Le casse non sono inserite. Assicurarsi che le casse siano collegate ad una sorgente di alimentazione funzionante. Le casse non sono accese. Assicurarsi che le casse siano accese. Quando le casse sono accese, il LED blu è illuminato. Le casse non sono collegate al computer. Assicurarsi che le casse siano collegate ad una porta USB funzionante del computer. Il problema è causato dall’uso di un hub. Raccomandiamo di evitare l’uso di hub USB e di collegare le casse direttamente al computer. Le cuffie sono inserite. Va ricordato che quando le cuffie sono inserite, le casse non emettono audio. Scollegare le cuffie se si desidera ascoltare attraverso le casse. Le casse non funzionano. Il volume è al minimo. Alzare la manopola del volume posta anteriormente al giusto livello. Si sente l’audio solo dalla cassa di sinistra. La cassa di destra non è collegata. Assicurarsi che la cassa di destra sia collegata a quella di sinistra tramite l’apposito cavo da 1/8“ in dotazione. I livelli di guadagno (gain) delle sorgenti di ingresso sono eccessivi. Abbassare il livello dell’audio delle sorgenti di ingresso. Ciò risulta estremamente importante al momento di utilizzare più sorgenti, in quanto gli ingressi a livello del pannello posteriore delle casse vengono sommati prima di entrare nel computer. SI verifica distorsione quando registro da sorgenti esterne. La riproduzione del software non è stata spenta e sta causando un loop di ritorno. Assicurarsi che la riproduzione del software sia spenta al momento di registrare da sorgenti esterne per evitare ritorno e distorsione. La dimensione del buffer nel software è impostata troppo alta. Impostare la dimensione del buffer su valori inferiori. Ciò avviene solitamente a livello delle impostazioni audio o opzioni del software. Si verifica molta latenza o “lag”. I driver audio compatibili non sono sufficienti. Scaricare il driver gratuito ASIO4ALL alla pagina www.asio4all.com. Può aiutare a ottenere migliori risultati con impostazioni di latenza estremamente basse. Si verificano cadute e interferenze audio. La dimensione del buffer nel software è impostata troppo bassa. Dimensioni estremamente basse del buffer possono far sì che il computer lavori più a fatica di quanto sia in grado di fare, causando cadute e interferenze indesiderate. Per evitare ciò, selezionare una dimensione di buffer maggiore nel software. Il software DAW non “vede” le casse. Le casse sono state collegate dopo che il software è stato lanciato. Alcune configurazioni richiedono che i dispositivi audio e MIDI vengano collegati prima di lanciare eventuali applicativi software con i quali si può desiderare di utilizzare i dispositivi stessi. Provare a rilanciare l'applicazione con le casse collegate e accese.35 SPECIFICHE TECNICHE Woofer: cono in propilene da 3” leggero, schermato magneticamente, dotato di bordi in gomma e gestione circuiti vocali ad elevata potenza. 4 Ohm di impedenza. Tweeter: silk dome da 1” Risposta di frequenza: 80 Hz – 20 kHz Bass Boost (amplificazione dei bassi): 4,8 dB a 100 Hz Alimentazione: 10 W per canale RMS Rapporto segnale-rumore: 88 dB pesati Ingressi: TS da 1/4", RCA, Stereo da 1/8", USB1.1 Impedenza d’ingresso: 20k ohm DAC/ADC gamma di campionamento16 bit delta sigma, 44,1 kHz o 48 kHz Dimensioni (L x H x P): 15,3 cm x 12,7 cm x 19,0 cm (6,0” x 5,0” x 7,5”) Peso netto (totale): 3,4 kg (7,5 lb)WWW.AKAIPRO.COM
