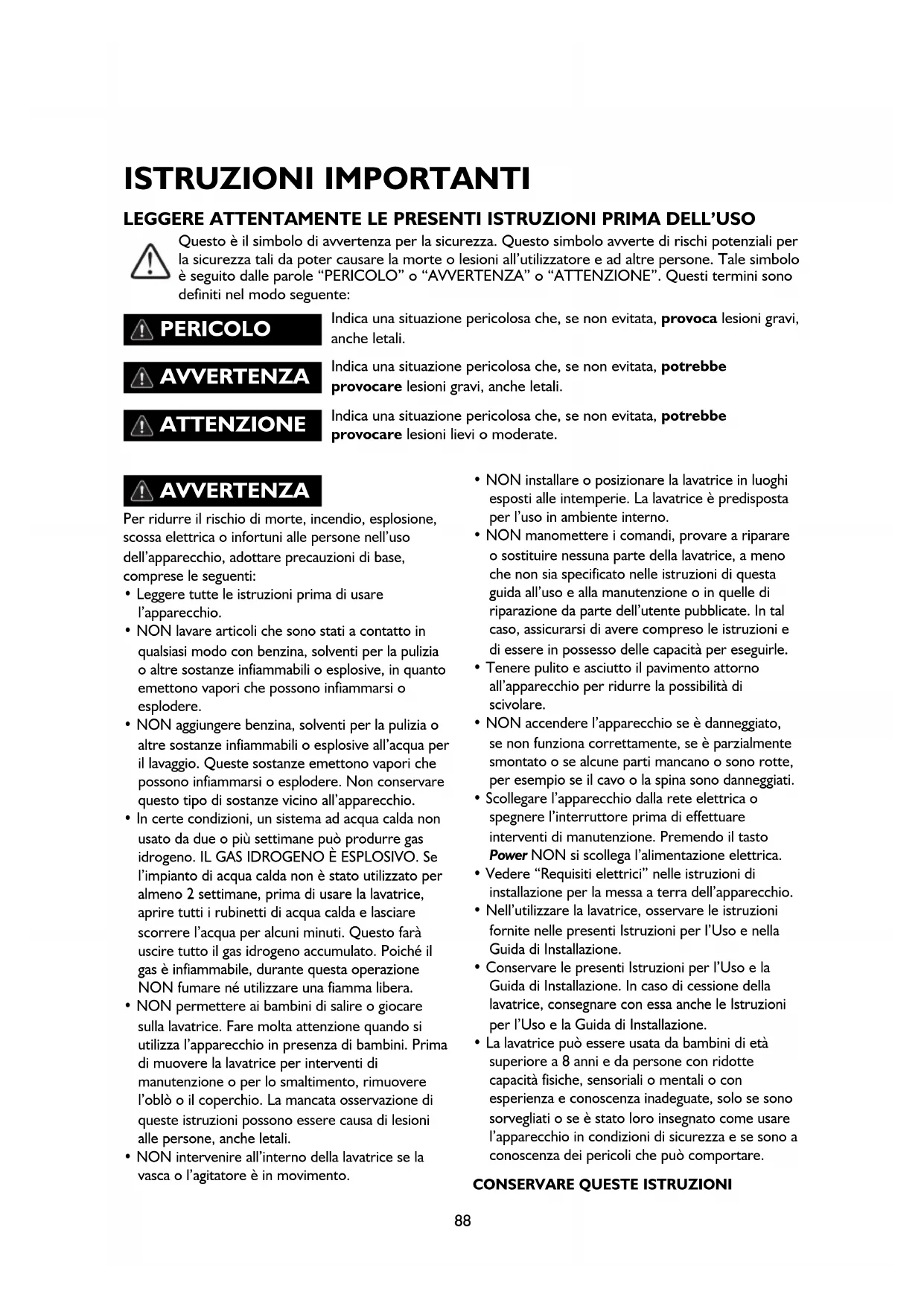

• Leggere tutte le istruzioni prima di usare l’apparecchio.

• NON lavare articoli che sono stati a contatto in qualsiasi modo con benzina, solventi per la pulizia o altre sostanze infiammabili o esplosive, in quanto emettono vapori che possono infiammarsi o esplodere.

• NON aggiungere benzina, solventi per la pulizia o altre sostanze infiammabili o esplosive all’acqua per il lavaggio. Queste sostanze emettono vapori che possono infiammarsi o esplodere. Non conservare questo tipo di sostanze vicino all’apparecchio.

• In certe condizioni, un sistema ad acqua calda non usato da due o più settimane può produrre gas idrogeno. IL GAS IDROGENO È ESPLOSIVO. Se l’impianto di acqua calda non è stato utilizzato per almeno 2 settimane, prima di usare la lavatrice, aprire tutti i rubinetti di acqua calda e lasciare scorrere l’acqua per alcuni minuti. Questo farà uscire tutto il gas idrogeno accumulato. Poiché il gas è infiammabile, durante questa operazione NON fumare né utilizzare una fiamma libera.

• NON permettere ai bambini di salire o giocare sulla lavatrice. Fare molta attenzione quando si utilizza l’apparecchio in presenza di bambini. Prima di muovere la lavatrice per interventi di manutenzione o per lo smaltimento, rimuovere l’oblò o il coperchio. La mancata osservazione di queste istruzioni possono essere causa di lesioni alle persone, anche letali.

• NON intervenire all’interno della lavatrice se la vasca o l’agitatore è in movimento.

• NON installare o posizionare la lavatrice in luoghi esposti alle intemperie. La lavatrice è predisposta per l’uso in ambiente interno.

• NON manomettere i comandi, provare a riparare o sostituire nessuna parte della lavatrice, a meno che non sia specificato nelle istruzioni di questa guida all’uso e alla manutenzione o in quelle di riparazione da parte dell’utente pubblicate. In tal caso, assicurarsi di avere compreso le istruzioni e di essere in possesso delle capacità per eseguirle.

• Tenere pulito e asciutto il pavimento attorno all’apparecchio per ridurre la possibilità di scivolare.

• NON accendere l’apparecchio se è danneggiato, se non funziona correttamente, se è parzialmente smontato o se alcune parti mancano o sono rotte, per esempio se il cavo o la spina sono danneggiati.

• Scollegare l’apparecchio dalla rete elettrica o spegnere l’interruttore prima di effettuare interventi di manutenzione. Premendo il tasto Power NON si scollega l’alimentazione elettrica.

• Vedere “Requisiti elettrici” nelle istruzioni di installazione per la messa a terra dell’apparecchio.

• Nell’utilizzare la lavatrice, osservare le istruzioni fornite nelle presenti Istruzioni per l’Uso e nella Guida di Installazione.

• Conservare le presenti Istruzioni per l’Uso e la Guida di Installazione. In caso di cessione della lavatrice, consegnare con essa anche le Istruzioni per l’Uso e la Guida di Installazione.

• La lavatrice può essere usata da bambini di età superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con esperienza e conoscenza inadeguate, solo se sono sorvegliati o se è stato loro insegnato come usare l’apparecchio in condizioni di sicurezza e se sono a conoscenza dei pericoli che può comportare.

CONSERVARE QUESTE ISTRUZIONI

AVVERTENZA89 INSTALLAZIONE CORRETTA Prima di essere usata, la lavatrice deve essere installata e messa in opera secondo le istruzioni d’installazione.

• Assicurarsi che l’acqua fredda sia collegata alla valvola “C” (con filtro blu).

• Installare o posizionare l’apparecchio in un luogo non soggetto al pericolo di gelo e non esposto alle intemperie, che potrebbero provocare danni permanenti e invalidare la garanzia.

• Collegare a terra la lavatrice in modo corretto, in conformità alle norme di legge e ai regolamenti vigenti. Seguire le istruzioni di installazione.

• La lavatrice non ha in dotazione i tubi di alimentazione dell’acqua. Pericolo di scossa elettrica Inserire la spina in una presa di corrente collegata a terra a 3 poli. NON rimuovere lo spinotto di messa a terra. NON usare un adattatore. NON usare una prolunga. La mancata osservanza di queste precauzioni può provocare pericolo di morte a causa di incendio o scosse elettriche. AVVERTENZA

• Chiudere i rubinetti dell’acqua per ridurre al minimo il rischio di fuoriuscita d’acqua in caso di rottura. Controllare le condizioni dei tubi di alimentazione; si consiglia di sostituirli ogni 5 anni.PRIMA DI INIZIARE... Leggere attentamente le presenti istruzioni.

• IMPORTANTE - Conservare queste istruzioni per un eventuale uso da parte degli ispettori locali.

• IMPORTANTE - Osservare tutte le norme di legge e i regolamenti vigenti.

• Nota per l’installatore - Consegnare queste istruzioni al cliente.

• Nota per il cliente - Conservare queste istruzioni per riferimento futuro.

• Livello di competenza - L’installazione di questo apparecchio richiede esperienza in ambito meccanico ed elettrico.

• Tempo richiesto per l’installazione - 1-3 ore

• L’installatore è responsabile della corretta installazione.

• Eventuali guasti dell’apparecchio dovuti a un’installazione non corretta non sono coperti dalla garanzia. PER LA SICUREZZA PERSONALE:

• Questo apparecchio deve essere collegato a terra e installato correttamente, osservando le presenti istruzioni di installazione.

• Non installare o posizionare la lavatrice in luoghi esposti all’acqua/intemperie. Vedere la sezione Posizione di installazione della lavatrice. NOTA: questo apparecchio deve essere correttamente collegato a terra, e gli interventi di riparazione elettrica devono essere effettuati in conformità ai regolamenti locali. ATTREZZI NECESSARI

• Chiave regolabile o chiave a bussola con cricchetto da 1/2”

• Chiave regolabile o chiave fissa doppia da 9/16”

• Pinze regolabili Channellock

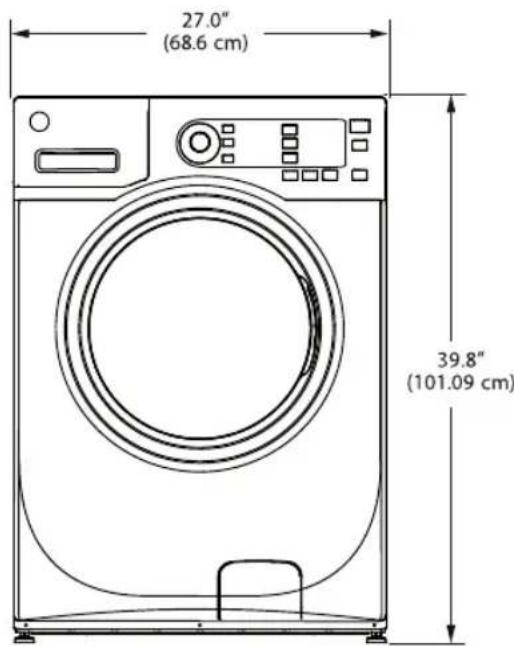

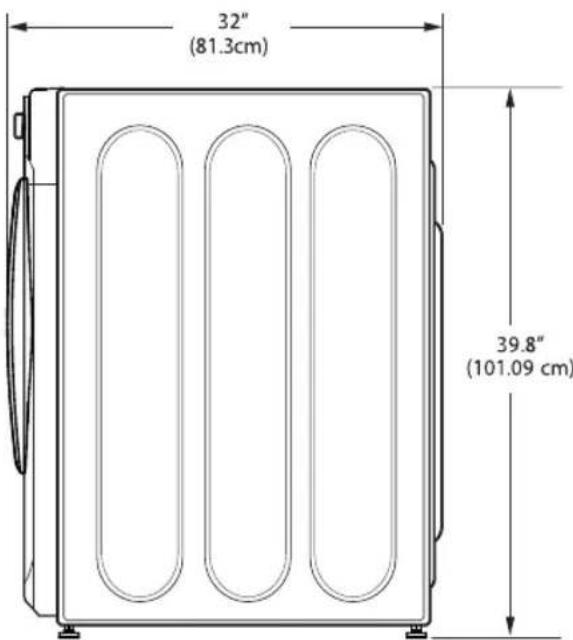

POSIZIONE DI INSTALLAZIONE DELLA LAVATRICE

Non installare la lavatrice:

1. In luoghi esposti allo sgocciolamento d’acqua o alle intemperie. Per un corretto funzionamento della

lavatrice, la temperatura ambiente non dovrebbe mai essere al di sotto di 15,6°C.

2. In un’area in cui è a contatto con tende o drappeggi.

3. Su tappeti. Il pavimento DEVE essere una superficie dura con un’inclinazione massima di 1,27 cm ogni

30 cm. Per impedire che la lavatrice vibri o si sposti, può essere necessario rinforzare il pavimento. NOTA: se il pavimento è in cattive condizioni, fissare saldamente al pavimento esistente un pannello di compensato impregnato di 2 cm. IMPORTANTE: Distanze minime di installazione

• Quando installata in una nicchia: Lati, parte posteriore, parte superiore = 0 cm

• Quando installata in un armadio: Lati, parte posteriore, parte superiore = 0 cm, parte anteriore = 2,54 cm

• Aperture di ventilazione necessarie nello sportello dell’armadio: 2 feritoie di ventilazione ogni 387 cm, poste a 7,6 cm dalla parte superiore e inferiore dello sportello

RIMOZIONE DELL’IMBALLAGGIO

Riciclare o distruggere il cartone e i sacchetti di plastica dopo aver rimosso l’imballaggio. Fare in modo che questi materiali non siano accessibili a bambini, che li potrebbero usare per giocarci. I cartoni coperti con pedane, copriletti o fogli di plastica possono diventare camere ermetiche e creare pericolo di soffocamento.

1. Tagliare e rimuovere la fascette d’imballaggio superiori e inferiori.

2. Adagiare con attenzione la lavatrice su un lato, senza estrarla dal cartone. NON appoggiare la lavatrice

sulla parte anteriore o posteriore.

3. Abbassare le alette sul fondo, rimuovere tutto l’imballaggio alla base, incluso il cartone, la base di

polistirolo e il supporto della vasca in polistirolo (inserito al centro della base). NOTA: Se si installa una pedana, osservare le istruzioni di installazione allegate alla pedana.

4. Riportare con cautela la lavatrice in posizione verticale e rimuovere il cartone.

5. Spostare con cautela la lavatrice fino a 122 cm dalla posizione finale.

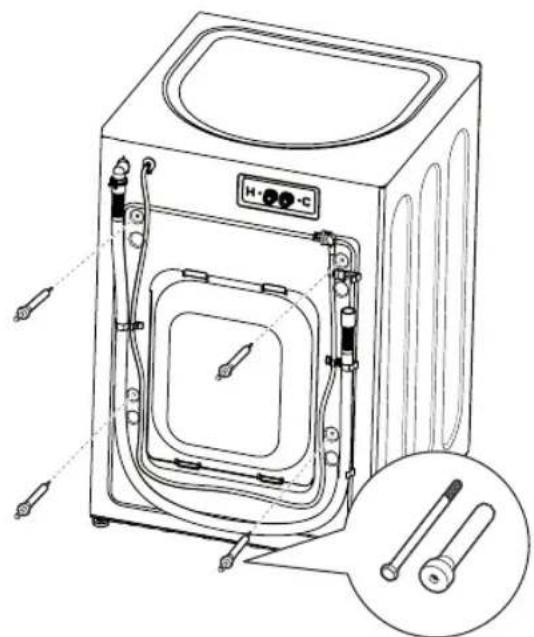

6. Rimuovere dalla parte posteriore della lavatrice:

i 4 bulloni i 4 distanziatori in plastica (inclusi i passatubi in gomma) i 4 fermi del cavo di alimentazione elettrica NOTA: se non si rimuovono gli elementi di bloccaggio utilizzati per la spedizione, la lavatrice può sbilanciarsi notevolmente. Conservare tutti i bulloni per un eventuale utilizzo futuro. NOTA: se si deve trasportare la lavatrice successivamente, si devono riapplicare gli elementi di bloccaggio per prevenire danni durante la spedizione. Conservare questi elementi nel sacchetto di plastica fornito con l’apparecchio. AVVERTENZAREQUISITI ELETTRICI Leggere attentamente le presenti istruzioni. PER RIDURRE IL RISCHIO DI INCENDIO, SCOSSA ELETTRICA E LESIONI ALLE PERSONE:

• NON USARE UNA PROLUNGA O UN ADATTATORE CON QUESTO APPARECCHIO. La lavatrice deve essere collegata a terra in conformità ai regolamenti locali. CIRCUITO - Singolo circuito di derivazione da 16 amp correttamente polarizzato e collegato a terra, con interruttore o fusibile a ritardo da 16 amp. ALIMENTAZIONE - A 2 fili, con terra, 220-240 V, monofase, 50-Hz, corrente alternata. PRESA - Presa correttamente collegata a terra a 3 poli, posizionata in modo che il cavo di alimentazione sia accessibile quando la lavatrice è installata.

REQUISITI PER IL COLLEGAMENTO A TERRA

Una connessione non adeguata del conduttore di messa a terra dell’apparecchio può causare scosse elettriche. Controllare con un elettricista qualificato se non si è sicuri dell’adeguatezza del collegamento di messa a terra.

1. La lavatrice DEVE essere collegata a terra. In caso di malfunzionamento o guasto, il collegamento a

terra riduce il rischio di scossa elettrica fornendo un percorso di minore resistenza per la corrente elettrica.

2. Poiché la lavatrice è dotata di cavo di alimentazione con conduttore di messa a terra e spina di messa a

terra, la spina DEVE essere inserita in una presa adeguata con fili di rame correttamente installata e collegata a terra in conformità ai regolamenti locali. In caso di dubbio, rivolgersi a un elettricista qualificato. NON tagliare o modificare lo spinotto di messa a terra nella spina del cavo di alimentazione. Se si dispone di una presa a due poli, l’utente dell’apparecchio deve rivolgersi a un elettricista qualificato per farla sostituire con una presa a tre poli correttamente collegata a terra.

REQUISITI PER L’ALIMENTAZIONE DELL’ACQUA

Il rubinetto dell’acqua fredda DEVE essere installato a una distanza di al massimo 107 cm dalla presa dell’acqua della lavatrice. Il rubinetto deve essere di 1,9 cm, di tipo per tubo da giardinaggio, per poter collegare il tubo di alimentazione. La pressione dell’acqua DEVE essere compresa fra 10 e 120 psi. L’ente locale erogatore dell’acqua potabile può comunicarvi il valore della pressione dell’acqua del vostro impianto.

REQUISITI PER LO SCARICO

1. Scarico in grado di far defluire 64,3 l al minuto.

2. Colonna di scarico di diametro minimo di –3,18 cm.

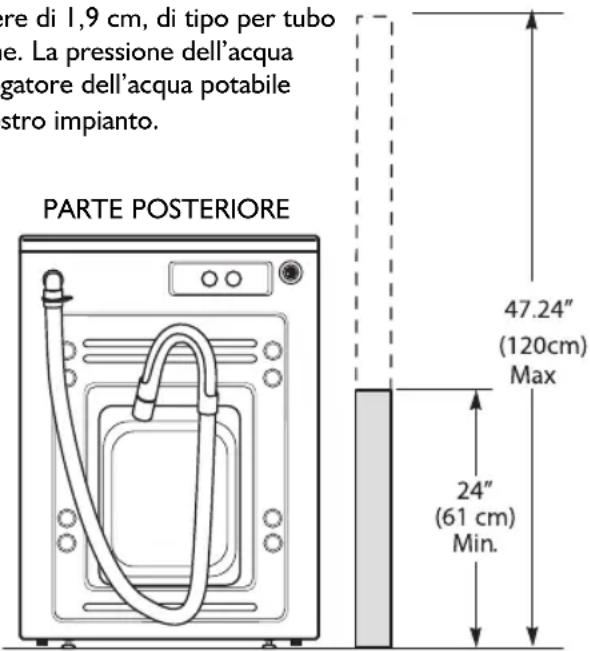

3. L’altezza dal pavimento della colonna di scarico

deve essere: Altezza minima: 61 cm Altezza massima: 120 cm NOTA: Il tubo di scarico collegato alla lavatrice può raggiungere una colonna di scarico a un’altezza di 147 cm. Se la colonna di scarico è più alta, contattare un distributore autorizzato di ricambi. AVVERTENZA AVVERTENZA

INSTALLAZIONE DELLA LAVATRICE

1. Fare scorrere l’acqua dai rubinetti dell’acqua

fredda per rimuovere dalle tubazioni le eventuali particelle che potrebbero intasare i tubi di alimentazione e i filtri delle valvole dell’acqua.

2. Procurarsi i tubi di

3. Assicurarsi che i tubi

siano dotati di rondella di gomma. Rimontare la rondella di gomma nel raccordo dei tubi se è fuoriuscita durante la spedizione. Collegare con cautela i tubi di alimentazione all’uscita “C” della valvola dell’acqua. Stringerli manualmente; poi stringerli ancora di 2/3 di giro con delle pinze. Non avvitare con i filetti non allineati e non stringere eccessivamente questi collegamenti.

4. Installare i filtri inserendoli nell’estremità libera

dei tubi di alimentazione con il lato sporgente rivolto verso il rubinetto.

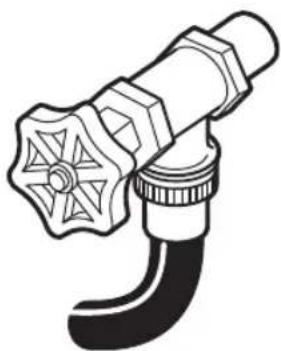

5. Collegare le estremità dei tubi di alimentazione

ai rubinetti dell’acqua FREDDA stringendo a mano, poi stringere ancora di 2/3 di giro con delle pinze. Aprire l’acqua e controllare se vi sono delle perdite.

6. Spostare con cautela la lavatrice nella posizione

finale, facendola oscillare delicatamente e assicurandosi che i tubi non vengano piegati. È importante non danneggiare i piedini di livellamento di gomma quando si sposta la lavatrice nella posizione finale. Se i piedini sono danneggiati, l’apparecchio può essere soggetto a maggiori vibrazioni. Può essere utile spruzzare del detergente per vetri sul pavimento per spostare la lavatrice nella posizione finale. NOTA: per ridurre le vibrazioni, assicurarsi che tutti i quattro piedini di livellamento di gomma tocchino fermamente il pavimento. Spingere e tirare la parte posteriore destra e poi la parte posteriore sinistra della lavatrice. NOTA: non usare il cassetto del detersivo o l’oblò per sollevare la lavatrice. NOTA: se si installa l’apparecchio su una vasca di scarico, si può usare un’asse 2x4 lunga 60 cm con cui fare leva per posizionare l’apparecchio.

7. Quando la lavatrice è

nella posizione finale, collocarvi sopra una livella (se la lavatrice è installata sotto un piano di lavoro, non dovrebbe essere possibile far oscillare la lavatrice). Alzare o abbassare i piedini di livellamento anteriori per assicurare che la lavatrice sia ben ferma e stabile sul pavimento. Girare i controdadi di ogni piedino verso la base della lavatrice e stringerli con una chiave. NOTA: estendere i piedini il minimo possibile per impedire vibrazioni eccessive. Tanto più i piedini sono estesi, quanto più la lavatrice sarà soggetta a vibrazioni. Se il pavimento non è piano o se è danneggiato, sarà necessario estendere i piedini di livellamento posteriori. Filtri tubo di alimentazione95

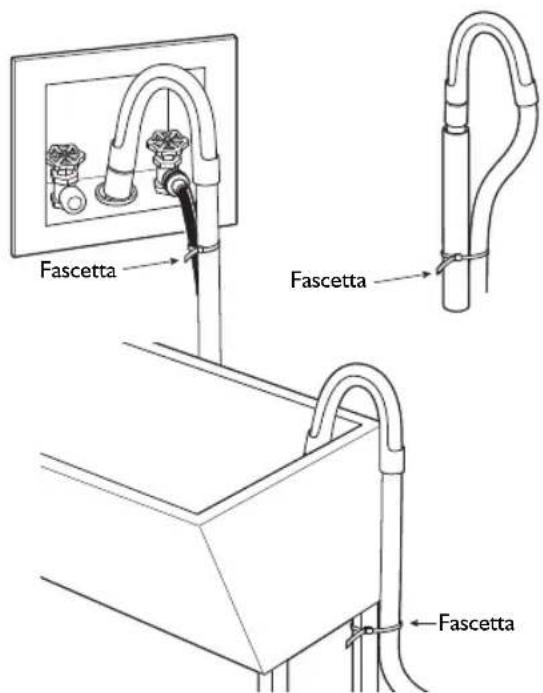

8. Fissare il guidatubo a U all’estremità del tubo di

scarico. Collocare il tubo in un lavabo da lavanderia o inserirlo in una colonna di scarico e fissarlo con la fascetta in dotazione. NOTA: se si inserisce il tubo di scarico troppo all’interno della tubazione di scarico si può provocare un effetto sifone. Non inserire nella tubazione più di 17,78 cm del tubo di scarico. Deve essere lasciato uno spazio libero attorno al tubo di scarico. Se è troppo stretto all’interno della tubazione si può provocare un effetto sifone.

9. Inserire il cavo di alimentazione in una presa di

corrente collegata a terra. NOTA: assicurarsi che l’alimentazione elettrica sia disattivata nell’interruttore/scatola fusibili prima di inserire la spina del cavo di alimentazione nella presa.

10. Attivare l’alimentazione elettrica

nell’interruttore/scatola fusibili.

11. Leggere il resto del manuale. Contiene

importanti ed utili informazioni che vi consentiranno di risparmiare tempo e denaro.

12. Prima di avviare la lavatrice, assicurarsi

• L’alimentazione elettrica sia attivata.

• La spina del cavo di alimentazione sia inserita.

• I rubinetti dell’acqua siano aperti.

• L’apparecchio sia orizzontale e che tutti i quattro piedini di livellamento siano ben fermi e stabili sul pavimento.

• Siano stati rimossi e messi da parte gli elementi di bloccaggio utilizzati durante il trasporto.

• Il tubo di scarico sia fissato correttamente.

• Il rubinetto, la tubazione di scarico o l’apparecchio non presentino perdite.

13. Avviare un ciclo di lavaggio completo.

Assicurarsi che non vi siano perdite d’acqua e che la lavatrice funzioni correttamente.

14. Se l’apparecchio non funziona, prima di

contattare il Servizio Assistenza, vedere la sezione Prima di contattare il Servizio Assistenza.

15. Conservare le presenti istruzioni in un luogo

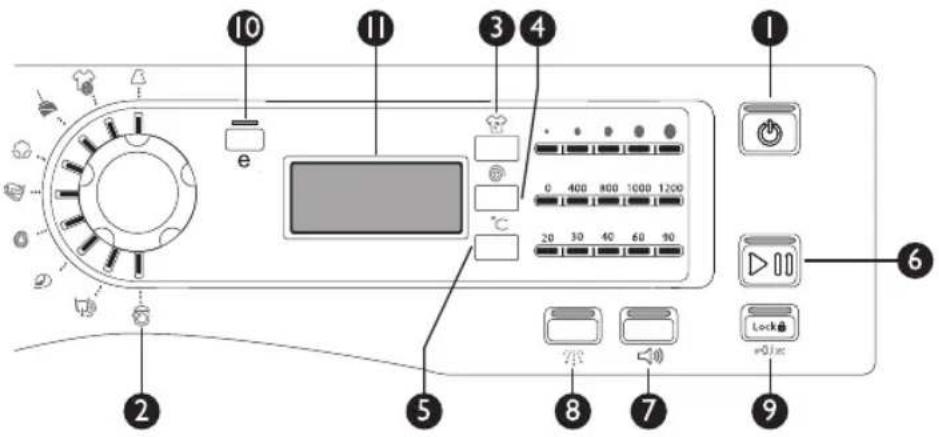

vicino alla lavatrice per ulteriori consultazioni. Fascetta Fascetta Fascetta96 Trovare l’illustrazione che corrisponde al proprio modello e vedere le descrizioni per i dettagli. ON/OFF Premere per accendere il display. Se il display è attivo, premere per mettere la lavatrice in modalità standby. NOTA: premendo ON/OFF non viene scollegata l’alimentazione elettrica. Cicli di lavaggio I cicli di lavaggio sono ottimizzati per tipi specifici di carichi di lavaggio. La tabella seguente aiuta a trovare l’impostazione di lavaggio più indicata per i diversi tipi di carichi. Il sistema GentleClean™ fa girare leggermente la biancheria nella soluzione di acqua e detersivo per pulirla.

Carico max. 12 kg. Bluse, camicie, ecc. di poliestere (diolen, trevira), poliammide (perlon, nylon) o misto cotone, da poco a mediamente sporche. Carico max. 12 kg. Indumenti sportivi di jersey o microfibra, mediamente sporchi e impregnati di sudore. Carico max. 10 kg. Stracci, panni per pavimento, asciugamani e simili in tessuto di cotone resistente da poco a molto sporchi. Carico max. 12 kg. Asciugamani, biancheria intima, biancheria da letto, tovaglie ecc. in tessuto di cotone e lino, da mediamente a molto sporchi. Carico max. 7 kg. Copriletto sintetici, coperte con imbottitura in poliestere o altre fibre artificiali, sacchi a pelo, tappetini da bagno e simili. Carico max. 6 kg. Capi in tessuto di lino, seta, lana e viscosa per i quali è consigliato un lavaggio delicato a mano. Carico max. 7 kg. Capi leggermente sporchi di cui si ha urgentemente bisogno. La durata del ciclo è di circa 30 minuti, in base alle opzioni selezionate. Carico max. 12 kg. Per scaricare l’acqua e centrifugare velocemente i capi in qualsiasi momento. Carico max. 0 kg. Per pulire il cestello dai residui ed eliminare gli odori. Se ne consiglia l’uso una volta al mese NOTA: non caricare mai dei capi con il programma Pulizia vasca. Possono danneggiarsi o contaminarsi. Vedere la sezione Manutenzione e pulizia.97 Livello di sporcizia Cambiando il livello di sporcizia si aumenta o diminuisce la durata del ciclo di lavaggio per rimuovere sporcizia di diversi livelli. Per cambiare il livello di sporcizia, premere il tasto Livello sporcizia fino a raggiungere l’impostazione desiderata. Velocità centrifuga Cambiando la velocità della centrifuga viene cambiata la velocità della centrifuga finale dei cicli. Osservare le raccomandazioni del fabbricante riportate sull’etichetta di lavaggio dei capi quando si cambia la velocità di centrifuga. Per cambiare la velocità di centrifuga, premere il tasto Velocità centrifuga fino a raggiungere l’impostazione desiderata. In alcuni cicli, ad esempio Delicati, non sono disponibili velocità di centrifuga elevate. Le velocità di centrifuga elevate rimuovono più acqua dai capi e contribuiscono a ridurre i tempi di asciugatura, ma aumentano anche la possibilità di sgualcimento su alcuni tessuti. Temp. lavaggio Regolare per selezionare la temperatura dell’acqua adeguata per il ciclo di lavaggio. L’acqua del prelavaggio e del risciacquo è sempre fredda per contribuire a ridurre il consumo di energia e il fissaggio di macchie e pieghe. Osservare le raccomandazioni del fabbricante riportate sull’etichetta di lavaggio dei capi quando si seleziona la temperatura di lavaggio. Per cambiare la temperatura di lavaggio, premere il tasto Temp. lavaggio fino a raggiungere l’impostazione desiderata. NOTA: per i primi 10 secondi viene sempre caricata acqua fredda. Questa funzione aiuta a trattare il tessuto per impedire il fissaggio delle macchie sui capi. Avvio/Aggiunta di un capo Premere per avviare un ciclo di lavaggio. Se la lavatrice è in funzione, premendolo una volta entra in pausa e si sblocca l’oblò. Premerlo di nuovo per riavviare il ciclo di lavaggio. NOTA: se la lavatrice viene messa in pausa e il ciclo non viene riavviato entro 2 ore, il ciclo di lavaggio corrente viene annullato. NOTA: la lavatrice effettua controlli automatici dopo aver premuto il tasto Avvio. L’acqua inizierà a scorrere dopo 45 secondi o meno. Si può sentire il rumore di bloccaggio e sbloccaggio dell’oblò prima che l’acqua inizi a scorrere; ciò è da ritenersi del tutto normale. Segnale ciclo Premere il tasto Segnale per cambiare il volume del segnale di fine ciclo. Premere il tasto fino a raggiungere il volume desiderato. Risciacquo supplementare Usare questo tasto quando si desidera un risciacquo supplementare per rimuovere la sporcizia e il detersivo in eccesso da capi sporchi. Blocco tasti È possibile bloccare i comandi per impedire che vengano effettuate selezioni. Oppure è possibile bloccare i comandi dopo aver avviato un ciclo. Per bloccare i tasti, premere il tasto Blocco tasti per 3 secondi. Per sbloccare i tasti, premere il tasto Blocco tasti per 3 secondi Sul display si accende l’icona Blocco tasti quando si attiva questa opzione. NOTA: il tasto Power può essere usato anche quando è attivato il blocco tasti. Quando questa opzione è selezionata, i bambini non possono avviare accidentalmente la lavatrice toccando i tasti.

ECO (Ecology Conservation Optimization; Ottimizzazione tutela ecologica) Usare l’opzione ECO per risparmiare energia durante alcuni cicli di lavaggio. L’opzione ECO non può essere usata con i programmi Ravvivamento a vapore, Lavaggio per rimozione macchie o Pulizia cestello. Display Nel display viene visualizzato il tempo restante fino alla fine del ciclo. NOTA: la durata del ciclo è influenzata dalla durata di carico dell’acqua, che dipende dalla pressione dell’acqua nella propria abitazione.

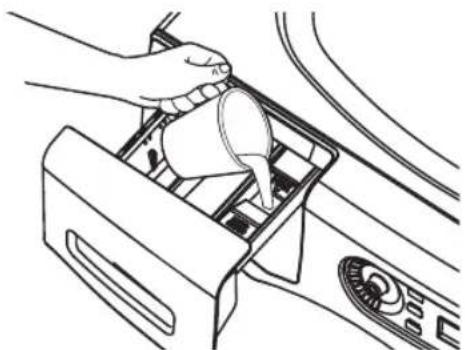

Cassetto del detersivo Aprire lentamente il cassetto del detersivo estraendolo fino al punto di arresto. Dopo aver aggiunto i prodotti per il lavaggio, chiudere lentamente il cassetto del detersivo. Se si chiude il cassetto troppo velocemente, si può provocare un’erogazione anticipata del candeggiante, dell’ammorbidente o del detersivo. Alla fine del ciclo si può vedere acqua nei comparti del candeggiante e dell’ammorbidente. Questo è il risultato dell’effetto sifone/lavaggio e fa parte del normale funzionamento della lavatrice. Comparto detersivo

• Per questa lavatrice deve essere usato un detersivo ad alta efficienza. Utilizzare il quantitativo di detersivo raccomandato dal produttore. L’inserto di selezione del detersivo deve essere inserito nel comparto del detersivo in una posizione specifica in base al tipo di detersivo che si utilizza.

• Detersivo in polvere – Rimuovere l’inserto di selezione del detersivo e collocarlo in una posizione sicura fuori dalla lavatrice.

• Detersivo liquido – È necessario regolare l’inserto in base al tipo di detersivo liquido che si usa. Le icone sul lato del comparto del detersivo devono essere allineate al centro quando l’inserto è in posizione. Rimuovere l’inserto sollevandolo e rimontarlo facendolo scorrere verso il basso fra le guide del comparto detersivo posteriori o anteriori, come desiderato, per il detersivo liquido. Rimuoverlo se si utilizza detersivo in polvere. DETERGENT

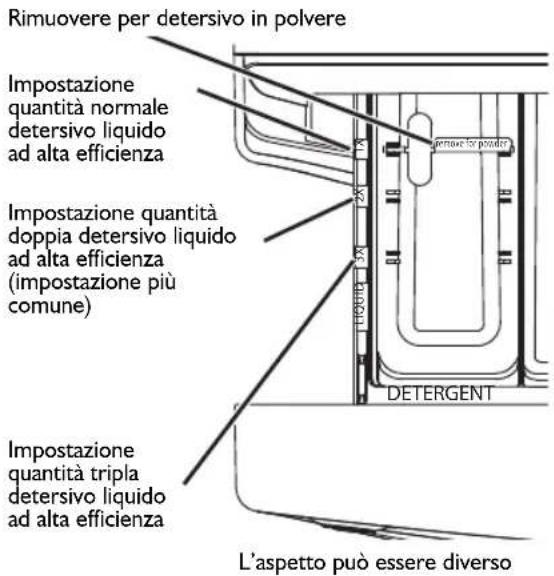

remove for powder Rimuovere per detersivo in polvere Impostazione quantità normale detersivo liquido ad alta efficienza Impostazione quantità doppia detersivo liquido ad alta efficienza (impostazione più comune) Impostazione quantità tripla detersivo liquido ad alta efficienza L’aspetto può essere diverso

CARATTERISTICHE DELLA LAVATRICE99

Comparto candeggiante liquido IMPORTANTE: La posizione del comparto del candeggiante varia in base al modello. Assicurarsi di avere identificato il comparto del candeggiante corretto prima di utilizzarlo. Se lo si desidera, dosare il quantitativo di candeggiante liquido raccomandato, non superare 1/3 di misurino (80 ml) e versarlo nel comparto con la scritta “CANDEGGIANTE LIQUIDO”. Non superare la linea di riempimento massimo. Un riempimento eccessivo può provocare un’erogazione anticipata del candeggiante che può danneggiare i capi. NOTA: non versare candeggiante in polvere nel comparto. Comparto ammorbidente IMPORTANTE: la posizione del comparto dell’ammorbidente varia in base al modello. Assicurarsi di avere identificato il comparto dell’ammorbidente corretto prima di utilizzarlo. Se lo si desidera, versare il quantitativo di ammorbidente liquido raccomandato nel comparto con la scritta “AMMORBIDENTE”. Usare solo ammorbidente liquido nel comparto. Diluirlo con acqua fino a raggiungere la linea di riempimento massimo. Non superare la linea di riempimento massimo. Un riempimento eccessivo può provocare un’erogazione anticipata dell’ammorbidente che può macchiare i capi. NOTA: non versare l’ammorbidente direttamente nel carico di biancheria.100 Osservare sempre le raccomandazioni del fabbricante riportate sull’etichetta di lavaggio dei capi quando si utilizza la lavatrice. Suddivisione dei carichi di biancheria Suddividere la biancheria in diversi carichi di capi lavabili assieme.

• Combinare in un carico capi di grandi e piccole dimensioni. Caricare prima i capi di grandi dimensioni. I capi di grandi dimensioni non dovrebbero superare la metà del carico totale.

• Si sconsiglia di lavare capi singoli. Potrebbe provocare uno sbilanciamento del carico. Aggiungere uno o due capi simili.

• Cuscini e trapunte non dovrebbero essere caricati assieme ad altri capi. Potrebbe provocare uno sbilanciamento del carico. Pericolo di incendio Non inserire nella lavatrice indumenti bagnati con benzina o altri liquidi infiammabili. La lavatrice non può rimuovere l’olio. Non asciugare niente che sia stato intaccato con qualsiasi tipo di olio (compreso l’olio da cucina). La mancata osservazione di questo avvertimento può causare morte, esplosione o incendio. Preparazione dei capi

• Per impedire che i capi si possano impigliare durante il lavaggio: Adottare gli accorgimenti seguenti per proteggere i capi. - Chiudere le cerniere lampo, i fermagli, i bottoni e i gancetti. - Rammendare le cuciture, gli orli e gli strappi. - Svuotare le tasche. - Rimuovere gli accessori non lavabili dei capi, ad esempio ornamenti e decorazioni non lavabili.

• Per evitare aggrovigliamenti dei capi, legare i lacci, tirare le stringhe, le cinture e i materiali simili.

• Spazzolare la superficie dei capi per rimuovere la sporcizia e i pelucchi; pretrattare le macchie.

• Lavare tempestivamente i capi bagnati o macchiati per ottenere risultati migliori.

• Mischiare i capi non superando le dimensioni del carico massimo indicate.

• Per lavare capi di piccole dimensioni, usare sacchetti in rete di nylon.

• Lavare contemporaneamente diversi capi per ottenere risultati migliori. AVVERTENZA

CARICAMENTO E USO DELLA LAVATRICE

Colori Livello sporcizia Tessut Pelucchi Bianchi Molto sporchi Delicati Producono pelucchi Chiari Normalmente sporchi Delicati Raccolgono pelucchi Scuri Colori Leggermente sporchi101 Caricamento della biancheria Il cestello può essere caricato completamente con biancheria, senza comprimerla. Non lavare tessuti contenenti materiali infiammabili (cere, liquidi detergenti, ecc.). Dimensioni del carico massimo* Per aggiungere capi dopo aver avviato la lavatrice, premere il tasto Avvio e attendere finché l’oblò non si sblocca. La lavatrice può impiegare fino a 30 secondi per sbloccare l’oblò dopo aver premuto il tasto Avvio, in base alle condizioni dell’apparecchio. Non cercare di forzarne l’apertura quando è bloccato. Dopo che l’oblò si è sbloccato, aprirlo delicatamente. Caricare i capi, chiudere l’oblò e premere il tasto Avvio per riavviare la lavatrice. INDUMENTI DA LAVORO ARTICOLI IN LINO

CARICO MISTO DELICATI**

LAVAGGIO RAPIDO (2-4 CAPI) 4 jeans 5 camicie da lavoro 5 pantaloni da lavoro 2 teli da bagno 10 asciugamani da bagno/ 12 strofinacci 7 asciugamani/ 2 tappetini da bagno in spugna

6 camicie (da uomo o donna) 4 paia di pantaloni (tela cachi o twill) 5 T-shirt 7 paia di boxer 4 paia di calzoncini

6 T-shirt 4 paia di pantaloni di tuta sportiva 4 felpe 2 felpe con cappuccio 7 paia di calzini 7 reggiseni 7 mutande 3 slip 2 canottiere 4 camicie da notte 2 camicie da lavoro casual 1 paio pantaloni da lavoro casual

3 completi da calcio

• Se si superano le dimensioni del carico massimo consigliate si possono ottenere risultati di lavaggio inferiori ed una peggiore cura dei capi. ** Si consiglia di utilizzare un sacchetto in rete di nylon per i capi di piccole dimensioni.102 Esterno: Asciugare prontamente eventuali tracimazioni. Pulire con un panno umido. Non colpire la superficie con oggetti appuntiti. Movimentazione e immagazzinaggio: chiedere a un tecnico del servizio assistenza di scaricare l’acqua dalla pompa di scarico e dai tubi flessibili. Non posizionare la lavatrice in luoghi esposti alle intemperie. Quando si sposta la lavatrice, la vasca deve essere bloccata con i bulloni utilizzati per la spedizione, rimossi durante l’installazione. Vedere le Istruzioni di installazione nel presente manuale. Assenze prolungate: assicurarsi di aver chiuso il rubinetto di alimentazione dell’acqua. Scaricare tutta l’acqua dai tubi se si prevede che la temperatura scenda al di sotto di 0 °C.

MANUTENZIONE E PULIZIA

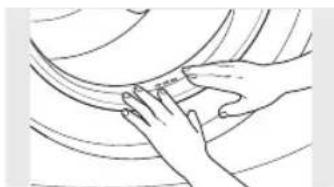

Pulizia dell’interno della lavatrice Per pulire l’interno della lavatrice, selezionare la funzione Pulizia cestello nel pannello comandi. Il ciclo di lavaggio utilizza più acqua, oltre che il candeggiante, per rinfrescare la lavatrice. NOTA: leggere le istruzioni seguenti prima di avviare la funzione Pulizia cestello.

1. Rimuovere dalla lavatrice eventuali capi o

oggetti e assicurarsi che il cestello sia vuoto.

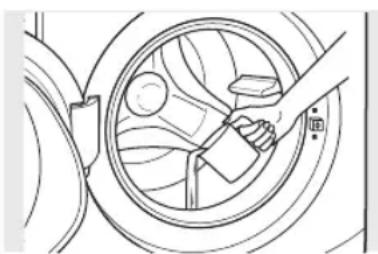

2. Aprire l’oblò e versare nel cestello una tazza o

250 ml di candeggiante liquido o di altro detersivo per lavatrice.

3. Chiudere l’oblò e selezionare la funzione

Pulizia cestello. Premere il tasto Avvio.

4. Quando è in funzione il ciclo Pulizia cestello,

nel display viene visualizzato CLn. Il ciclo dura circa 90 minuti. Non interromperlo.

5. Una volta terminato il ciclo, lasciare l’oblò

leggermente aperto per una migliore ventilazione. Se per qualche ragione il ciclo deve essere interrotto, l’oblò non si aprirà immediatamente e se si forza l’apertura fuoriuscirà tutta l’acqua. L’oblò si apre dopo che l’acqua è stata scaricata al punto da non allagare il pavimento. Il ciclo Pulizia cestello può essere interrotto premendo il tasto Avvio. Anche un’interruzione dell’alimentazione elettrica nell’abitazione può interrompere il ciclo. Quando viene ripristinata, il ciclo Pulizia cestello riprende dal punto in cui era stato interrotto. Se è stato interrotto, far terminare il ciclo Pulizia cestello prima di usare la lavatrice. Se si preme il tasto Power mentre è in funzione il ciclo Pulizia cestello, il ciclo viene terminato. IMPORTANTE:

• Utilizzare il ciclo Pulizia cestello con 1 tazza (250 ml) di candeggina una volta al mese.

• Al termine del ciclo Pulizia cestello, l’interno della lavatrice potrebbe avere odore di candeggiante.

• Si consiglia di lavare un carico di capi chiari dopo aver utilizzato il ciclo Pulizia cestello.103 Pulizia del filtro della pompa A causa della tipologia costruttiva della lavatrice a carica frontale, talvolta i capi di piccole dimensioni possono passare attraverso la pompa. La lavatrice è dotata di un filtro per la cattura di oggetti in modo che non vengano immessi nello scarico. Per recuperare gli oggetti persi, pulire il filtro della pompa.

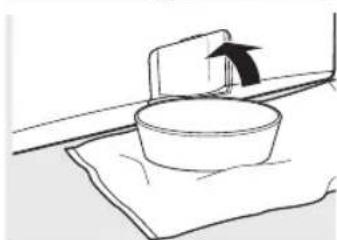

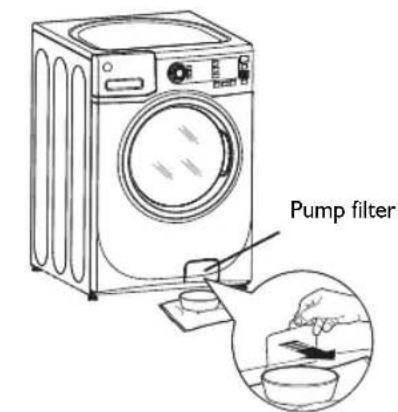

1. Aprire lo sportellino d’accesso inserendo una

moneta o un cacciavite per viti a testa piana nella tacca.

2. Collocare una bacinella poco profonda o un

piatto sotto lo sportellino d’accesso alla pompa e degli asciugamani sul pavimento davanti alla lavatrice per proteggere il pavimento. È normale raccogliere circa una tazza d’acqua quando si rimuove il filtro.

3. Tirare verso il basso la canalina di scolo.

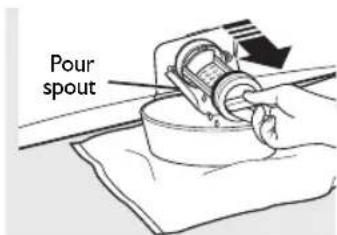

4. Ruotare il filtro della pompa in senso antiorario

e rimuoverlo. Aprirlo lentamente per fare scaricare l’acqua.

5. Rimuovere la sporcizia dal filtro.

6. Sostituire il filtro e ruotarlo in senso orario.

7. Richiudere la canalina di scolo tirandola verso

8. Chiudere lo sportellino d’accesso.

Pour spout Pour spout Pump filter104 Pulizia della guarnizione dell’oblò Aprire l’oblò. Premere verso il basso la guarnizione dell’oblò con entrambe le mani. Rimuovere eventuali oggetti intrappolati all’interno della guarnizione. Assicurarsi che non vi sia nulla che ostruisca i fori dietro la guarnizione. Tenendo abbassata la guarnizione dell’oblò, controllare la guarnizione interna tirandola verso il basso con le dita. Rimuovere eventuali oggetti intrappolati all’interno della guarnizione. Assicurarsi che non vi sia nulla che ostruisca i fori dietro la guarnizione. Terminata la pulizia della guarnizione dell’oblò, togliendo le mani tornerà in posizione. Area del cassetto del detersivo: Nel cassetto del detersivo si possono depositare residui di detersivo e ammorbidente. Rimuoverli una o due volte al mese.

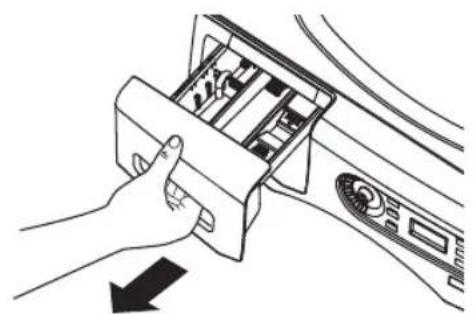

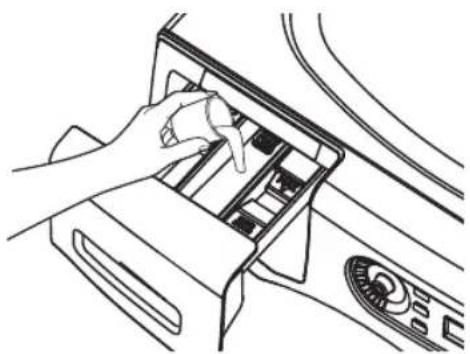

• Estrarre il cassetto tirandolo verso l’esterno fino all’arresto. Quindi premere verso il basso la linguetta di bloccaggio nell’angolo posteriore sinistro o destro (secondo il modello) della cavità del cassetto per estrarre completamente il cassetto.

• Rimuovere gli inserti dai comparti del candeggiante e dell’ammorbidente e l’inserto per il detersivo. Sciacquare gli inserti e il cassetto con acqua calda per rimuovere i residui di prodotti.

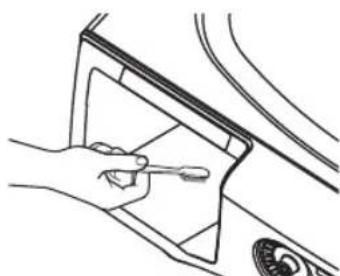

• Per pulire l’apertura del cassetto, usare una piccola spazzola e pulire la rientranza. Rimuovere tutti i residui di prodotti dalle parti superiore e inferiore della rientranza.

• Riposizionare gli inserti nei rispettivi comparti. Inserire nuovamente il cassetto del detersivo. Linguetta a destra o sinistra secondo il modello La linguetta di bloccaggio è visibile solo a cassetto aperto105 Suggerimenti per la soluzione dei problemi Risparmiate tempo e denaro! Esaminando il prospetto seguente potreste non avere bisogno di chiamare il servizio assistenza.

PRIMA DI CHIAMARE IL SERVIZIO

ASSISTENZA... Problema Possibile causa Cosa fare Non scarica Non centrifuga Non agita Il carico è sbilanciato

• Ridistribuire i capi e avviare il programma Scarico e Centrifuga o Risciacquo e Centrifuga.

• Aumentare le dimensioni del carico se è stato introdotto un piccolo carico con capi pesanti e leggeri. Pompa otturata • Vedere le istruzioni per la pulizia del filtro della pompa. Il tubo di scarico è piegato o non è collegato correttamente

• Raddrizzare il tubo di scarico e verificare che non sia schiacciato dalla lavatrice. Lo scarico dell’abitazione può essere otturato

• Controllare l’impianto idraulico dell’abitazione. Può essere necessario contattare un idraulico. Effetto sifone nel tubo di scarico; tubo di scarico inserito troppo a fondo nello scarico

• Assicurarsi che vi sia uno spazio libero fra il tubo e lo scarico. Perdita d’acqua La guarnizione dell’oblò è danneggiata

• Controllare che la guarnizione sia inserita correttamente in sede e che non sia rotta. Gli oggetti lasciati nelle tasche possono danneggiare la guarnizione (chiodi, viti, biro, matite). La guarnizione dell’oblò non è danneggiata

• L’acqua può sgocciolare dall’oblò quando è aperto. Ciò è da ritenersi del tutto normale.

• Asciugare bene la guarnizione di gomma dell’oblò. Talvolta sulla guarnizione si depositano sporcizia o pelucchi che possono provocare piccole perdite. Controllare se c’è acqua nella parte posteriore sinistra della lavatrice

• Se questa area è bagnata, significa che si è formata troppa schiuma. Usare meno detersivo. I tubi di alimentazione o il tubo di scarico non sono collegati correttamente

• Assicurarsi che i collegamenti fra la rondella e i rubinetti siano ben stretti e che l’estremità del tubo di scarico sia inserita correttamente e saldamente nello scarico. Lo scarico dell’abitazione può essere otturato

• Controllare l’impianto idraulico dell’abitazione. Può essere necessario contattare un idraulico. Cassetto del detersivo intasato

• Il detersivo in polvere può intasare l’interno del cassetto facendo fuoriuscire acqua dalla parte anteriore del cassetto. Rimuovere il cassetto e pulire sia il cassetto sia la rientranza in cui è inserito. Vedere la sezione Pulizia della lavatrice. Uso scorretto del detersivo

• Utilizzare un detersivo ad alta efficienza ed introdurne la quantità corretta Rottura del cassetto del detersivo

• Se l’apparecchio è stato installato di recente, controllare che non vi siano crepe all’interno del cassetto del detersivo. Capi troppo bagnati Il carico è sbilanciato

• Ridistribuire i capi e avviare il programma Scarico e centrifuga o Risciacquo e centrifuga.

• Aumentare le dimensioni del carico se è stato introdotto un piccolo carico con capi pesanti e leggeri.

• L’apparecchio rallenterà la velocità di centrifuga a 410 giri/min se non riesce ad equilibrare il carico. Questa velocità è normale. Pompa otturata • Vedere le istruzioni per la pulizia del filtro della pompa. Sovraccarico • Il peso a secco del carico dovrebbe essere inferiore a 7 kg. Il tubo di scarico è piegato o non è collegato correttamente

• Raddrizzare il tubo di scarico e verificare che non sia schiacciato dalla lavatrice. Lo scarico dell’abitazione può essere otturato

• Controllare l’impianto idraulico dell’abitazione. Può essere necessario contattare un idraulico. Effetto sifone nel tubo di scarico; tubo di scarico inserito troppo a fondo nello scarico

• Assicurarsi che vi sia uno spazio libero fra il tubo e lo scarico.106 Problema Possibile causa Cosa fare Ciclo incompleto o timer che non avanza Ridistribuzione automatica del carico

• Il timer aggiunge 3 minuti al ciclo per ogni ribilanciamento Possono essere effettuati 11 o 15 ribilanciamenti. Ciò è da ritenersi del tutto normale. Non fare nulla; la lavatrice terminerà il ciclo di lavaggio. Pompa otturata • Vedere le istruzioni per la pulizia del filtro della pompa. Il tubo di scarico è piegato o non è collegato correttamente

• Raddrizzare il tubo di scarico e verificare che non sia schiacciato dalla lavatrice. Lo scarico dell’abitazione può essere otturato

• Controllare l’impianto idraulico dell’abitazione. Può essere necessario contattare un idraulico. Effetto sifone nel tubo di scarico; tubo di scarico inserito troppo a fondo nello scarico

• Assicurarsi che vi sia uno spazio libero fra il tubo e lo scarico. Rumorosità o rumore insolito; vibrazioni o scosse Spostamento della lavatrice

• La lavatrice è progettata per spostarsi di 6 mm per ridurre le forze trasmesse al pavimento. Questo spostamento è normale. I piedini di livellamento di gomma non toccano bene il pavimento

• Spingere e tirare la parte posteriore destra e poi la parte posteriore sinistra della lavatrice per controllare se è ben livellata. Se la lavatrice non è livellata, regolare i piedini di gomma in modo che tocchino bene e fermamente il pavimento. L’installatore dovrebbe eliminare questo problema. Carico sbilanciato

• Aprire l’oblò e ridistribuire manualmente il carico. Per controllare l’apparecchio, avviare il programma Risciacquo e Centrifuga senza carico. Se il programma funziona normalmente, lo sbilanciamento era stato provocato dal carico. Pompa otturata • Vedere le istruzioni per la pulizia del filtro della pompa. Mancanza di alimentazione elettrica/La lavatrice non funziona La spina del cavo di alimentazione non è inserita

• Assicurarsi che la spina del cavo di alimentazione sia inserito fermamente in una presa elettrica funzionante. L’alimentazione dell’acqua è chiusa • Aprire completamente i rubinetti dell’acqua calda e fredda. Interruttore/Fusibile intervenuto/bruciato

• Controllare gli interruttori/fusibili dell’abitazione. Sostituire i fusibili o resettare l’interruttore. La lavatrice dovrebbe avere una presa separata. Controlli automatici del sistema

• La prima volta che si inserisce la spina del cavo di alimentazione, l’apparecchio effettua controlli automatici. Occorre attendere 20 secondi prima di poter usare la lavatrice. Ciò è da ritenersi del tutto normale. Impigliamenti, fori, strappi, lacerazioni o usura eccessiva Sovraccarico

• Non superare le dimensioni del carico massimo consigliate. Vedere Dimensioni del carico massimo consigliate. Penne, matite, chiodi, viti o altri oggetti lasciati nelle tasche

• Rimuovere tutti gli oggetti dalle tasche. Spilli, fermagli, ganci, bottoni taglienti, fibbie di cinture, cerniere lampo e oggetti appuntiti lasciati nelle tasche

• Chiudere le fibbie, i ganci, i bottoni e le cerniere lampo. Tempo di controllo errato Ciò è da ritenersi del tutto normale

• Durante la centrifuga, talvolta la lavatrice può necessitare di ribilanciare il carico per ridurre le vibrazioni. Quando ciò si verifica, il tempo stimato viene aumentato, di conseguenza il tempo restante alla fine del programma aumenta o “salta”. Acqua insufficiente Ciò è da ritenersi del tutto normale

• Le lavatrici orizzontali non richiedono il riempimento d’acqua della vasca come le lavatrici a carica dall’alto. La lavatrice si mette in pausa o deve essere riavviata, o l’oblò della lavatrice è bloccato e non si apre Pompa otturata • Vedere le istruzioni per la pulizia del filtro della pompa.107 Problema Possibile causa Cosa fare L’oblò si sblocca o la lavatrice non funziona dopo aver premuto il tasto Avvio Ciò è da ritenersi del tutto normale

• Le lavatrici a carica frontale si avviano in modo diverso rispetto a quelle a carica dall’alto e sono necessari 30 secondi per un controllo del sistema. L’oblò si blocca e sblocca. Funzionamento scorretto

• Semplicemente aprire e chiudere fermamente l’oblò; poi premere il tasto Avvio. La lavatrice non carica l’acqua o la carica lentamente Controlli automatici del sistema

• Dopo aver premuto il tasto Avvio, la lavatrice effettua diversi controlli automatici. L’acqua inizierà a scorrere 60 secondi dopo aver premuto il tasto Avvio. L’alimentazione dell’acqua è chiusa • Aprire completamente i rubinetti dell’acqua calda e fredda. I filtri della valvola dell’acqua sono intasati

• Chiudere l’alimentazione dell’acqua e rimuovere i tubi di collegamento dell’acqua dalla parte posteriore superiore della lavatrice. Usare una spazzola o uno stuzzicadenti per pulire il filtro nell’apparecchio. Ricollegare i tubi e riaprire l’alimentazione dell’acqua. Il filtri nei tubi di alimentazione sono intasati

• Chiudere l’alimentazione dell’acqua e scollegare i tubi di alimentazione dai rubinetti a parete. Usare una spazzola o uno stuzzicadenti per pulire i filtri all’estremità dei tubi. Ricollegare i tubi e riaprire l’alimentazione dell’acqua. Biancheria sgualcita Suddivisione non corretta dei carichi di biancheria

• Evitare di mischiare capi pesanti (come indumenti da lavoro) con capi leggeri (come camicie). Sovraccarico

• Caricare la lavatrice in modo che gli indumenti abbiano spazio sufficiente per muoversi liberamente. Ciclo di lavaggio non corretto

• Abbinare il ciclo di lavaggio al tipo di tessuto (specialmente per i carichi di capi sintetici). Lavaggio ripetuto in acqua troppo calda

• Lavare in acqua tiepida o fredda. Indumenti ingrigiti o ingialliti Detersivo insufficiente • Utilizzare la quantità corretta di detersivo. Non è stato utilizzato detersivo ad alta efficienza

• Utilizzare detersivi ad alta efficienza. Acqua dura

• Usare l’acqua alla massima temperatura consentita per il tessuto.

• Utilizzare un anticalcare come Calgon o installare un addolcitore. L’acqua non è sufficientemente calda

• Assicurarsi che lo scalda acqua fornisca acqua a una temperatura di –48°–60°C. Il detersivo non si scioglie • Provare un detersivo liquido. Trasferimento di colore

• Suddividere i capi per colore. Se sull’etichetta di lavaggio dei capi è specificato “Lavare separatamente”, ciò può essere indicato per i colori instabili. Macchie colorate Uso non corretto dell’ammorbidente

• Osservare le istruzioni nella confezione per l’uso dell’ammorbidente e del comparto ammorbidente. Trasferimento di colore

• Suddividere i capi bianchi o chiari dai capi scuri.

• Rimuovere tempestivamente il carico dalla lavatrice. La temperatura dell’acqua non è corretta L’alimentazione dell’acqua non è collegata in modo corretto

• Assicurarsi che i tubi siano collegati ai rubinetti corretti. Lo scalda acqua dell’abitazione non è impostato correttamente

• Assicurarsi che lo scalda acqua dell’abitazione fornisca acqua a una temperatura di –48°–60°C. Leggera variazione del colore metallico Ciò è da ritenersi del tutto normale

• A causa delle proprietà metalliche del colore usato per questo prodotto, si possono verificare leggere variazioni a causa degli angoli di visuale e delle condizioni di illuminazione.108 Problema Possibile causa Cosa fare Cattivo odore all’interno della lavatrice Lavatrice non utilizzata per un periodo di tempo prolungato, non è stato utilizzato il detersivo ad alta efficienza raccomandato o è stato utilizzato troppo detersivo

• Avviare il programma Pulizia cestello.

• In caso di forte odore, può essere necessario utilizzare di nuovo il programma Pulizia cestello.

• Usare solo la quantità di detersivo raccomandata indicata sulla confezione.

• Utilizzare solo detersivo ad alta efficienza.

• Rimuovere tempestivamente i capi bagnati dalla lavatrice dopo che ha terminato il ciclo.

• Lasciare leggermente aperto l’oblò per fare asciugare il cestello. Prestare molta attenzione se l’apparecchio viene utilizzato da bambini o in loro presenza. Non permettere ai bambini di salire o giocare sulla lavatrice o qualsiasi altro elettrodomestico. Perdita di detersivo Collocazione non corretta dell’inserto per il detersivo

• Assicurarsi che l’inserto per il detersivo sia collocato correttamente e completamente inserito in sede. Non introdurre mai una quantità di detersivo che superi la linea “Max”. Erogazione non corretta dell’ammorbidente o del candeggiante Cassetto del detersivo intasato

• Pulire una volta al mese il cassetto del detersivo per rimuovere i residui di detersivi e prodotti chimici. È stata introdotta una quantità di ammorbidente o candeggina che ha superato la linea “Max”

• Assicurarsi di avere introdotto la quantità corretta di ammorbidente o candeggina. Problema del coperchio del comparto dell’ammorbidente o del candeggiante

• Assicurarsi che il coperchio del comparto dell’ammorbidente e del candeggiante sia in sede, altrimenti non funzionerà.5019 600 01044
