MANUALE UTENTE U10ME2E8 PANASONIC

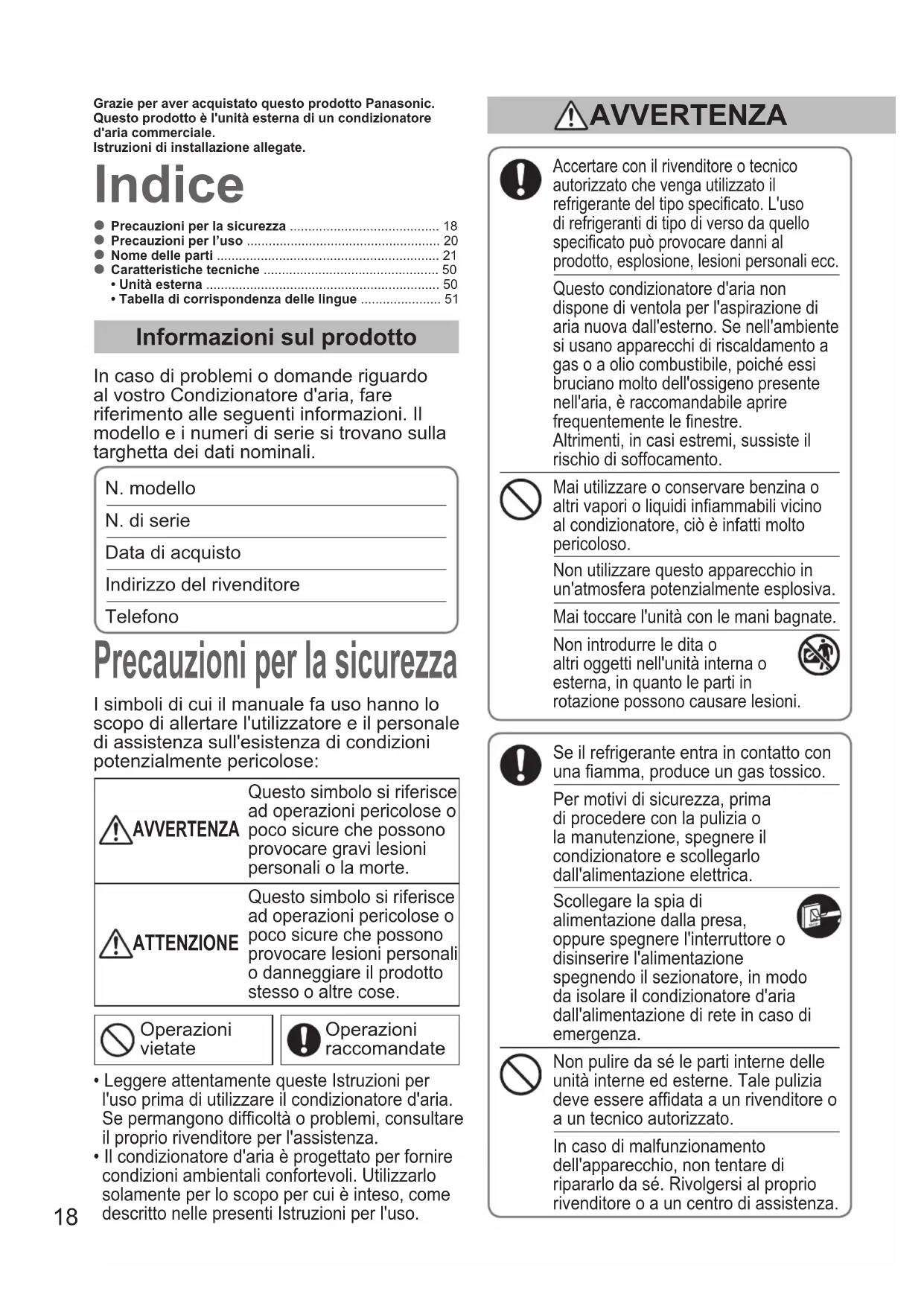

• Precauzioni per la sicurezza p. 18
• Precauzioni per l’uso p. 20
• Nome delle parti p. 21
• Caratteristiche tecniche p. 50
• • Unità esterna p. 50
• • Tabella di corrispondenza delle lingue Indice Precauzioni per la sicurezza Informazioni sul prodotto In caso di problemi o domande riguardo al vostro Condizionatore d'aria, fare riferimento alle seguenti informazioni. Il modello e i numeri di serie si trovano sulla targhetta dei dati nominali. N. modello N. di serie Data di acquisto Indirizzo del rivenditore Telefono Accertare con il rivenditore o tecnico autorizzato che venga utilizzato il refrigerante del tipo specicato. L'uso di refrigeranti di tipo di verso da quello specicato può provocare danni al prodotto, esplosione, lesioni personali ecc. Questo condizionatore d'aria non dispone di ventola per l'aspirazione di aria nuova dall'esterno. Se nell'ambiente si usano apparecchi di riscaldamento a gas o a olio combustibile, poiché essi bruciano molto dell'ossigeno presente nell'aria, è raccomandabile aprire frequentemente le nestre. Altrimenti, in casi estremi, sussiste il rischio di soffocamento. Mai utilizzare o conservare benzina o altri vapori o liquidi inammabili vicino al condizionatore, ciò è infatti molto pericoloso. Non utilizzare questo apparecchio in un'atmosfera potenzialmente esplosiva. Mai toccare l'unità con le mani bagnate. Non introdurre le dita o altri oggetti nell'unità interna o esterna, in quanto le parti in rotazione possono causare lesioni. Se il refrigerante entra in contatto con una amma, produce un gas tossico. Per motivi di sicurezza, prima di procedere con la pulizia o la manutenzione, spegnere il condizionatore e scollegarlo dall'alimentazione elettrica. Scollegare la spia di alimentazione dalla presa, oppure spegnere l'interruttore o disinserire l'alimentazione spegnendo il sezionatore, in modo da isolare il condizionatore d'aria dall'alimentazione di rete in caso di emergenza. Non pulire da sé le parti interne delle unità interne ed esterne. Tale pulizia deve essere afdata a un rivenditore o a un tecnico autorizzato. In caso di malfunzionamento dell'apparecchio, non tentare di ripararlo da sé. Rivolgersi al proprio rivenditore o a un centro di assistenza. I simboli di cui il manuale fa uso hanno lo scopo di allertare l'utilizzatore e il personale di assistenza sull'esistenza di condizioni potenzialmente pericolose: AVVERTENZA Questo simbolo si riferisce ad operazioni pericolose o poco sicure che possono provocare gravi lesioni personali o la morte. ATTENZIONE Questo simbolo si riferisce ad operazioni pericolose o poco sicure che possono provocare lesioni personali o danneggiare il prodotto stesso o altre cose. Operazioni vietate Operazioni raccomandate Grazie per aver acquistato questo prodotto Panasonic.Questo prodotto è l'unità esterna di un condizionatore d'aria commerciale.Istruzioni di installazione allegate. p. 51

• Leggere attentamente queste Istruzioni per l'uso prima di utilizzare il condizionatore d'aria. Se permangono difcoltà o problemi, consultare il proprio rivenditore per l'assistenza.

• Il condizionatore d'aria è progettato per fornire condizioni ambientali confortevoli. Utilizzarlo solamente per lo scopo per cui è inteso, come descritto nelle presenti Istruzioni per l'uso. AVVERTENZA 00_281202_all.indb 18 2016-6-28 9:30:0919 ITALIANO Questo apparecchio è inteso per l'uso da parte di persone esperte o adeguatamente preparate in negozi, industrie leggere e aziende agricole, o per lì'uso commerciale da parte di persone non specializzate. Questo apparecchio può essere utilizzato dai minori a partire dagli 8 anni di età e da persone con capacità siche, sensoriali o mentali ridotte o da persone inesperte, a condizione che siano adeguatamente supervisionate o preventivamente istruite sull’utilizzo in sicurezza e informate sui pericoli presenti. Installare il dispositivo d’allarme antincendio e l’uscita dell’aria ad almeno 1,5 metri dall’unità. Se nell'ambiente vi sono bambini o persone invalide è raccomandabile non raffreddarlo né riscaldarlo eccessivamente. Non accendete e spegnete il condizionatore d'aria dall'interruttore di rete. Usate il pulsante di funzionamento ON/OFF. Non inserite alcun oggetto nell'uscita dell'aria dell'unità esterna. Ciò è' pericoloso in quanto la ventola ruota ad alta velocità. Non toccare né la presa dell’aria né le taglienti alette d’alluminio dell'unità esterna. Ci si potrebbe infatti ferire. Non sedere né montare sull’unità, poiché si rischierebbe di cadere. Non introdurre alcun corpo estraneo nel VANO DELLA VENTOLA. Ci si potrebbe infatti ferire e l’unità potrebbe danneggiarsi. Collegare ciascuna unità a una presa di corrente dedicata e nella linea esclusiva installare un sezionatore, un salvavita contro le perdite a terra (ELCB) o un interruttore differenziale (RCD) per protezione da sovracorrente. Collegare ciascuna unità a una presa di corrente dedicata e con i conduttori ssi provvisti della possibilità di scollegare totalmente l'alimentazione mediante separazione di tutti i poli in ottemperanza ai regolamenti sui collegamenti elettrici. Per evitare i rischi derivanti da eventuali problemi di isolamento, l'unità deve essere collegata a terra. Per prevenire surriscaldamento e incendio, non utilizzare cavi modicati, cavi di giunzione, prolunghe o cavi non specicati. Al vericarsi di qualsiasi anomalia/guasto, interrompere l'utilizzo del prodotto e scollegare la spina di alimentazione o spegnere l'interruttore di alimentazione e l'interruttore automatico. (Rischio di fumo/incendio/scosse elettriche) Esempi di anomalia/guasto:

Il salvavita contro le perdite a terra salta spesso.

A volte il prodotto non si avvia quando viene acceso.

A volte l'alimentazione si disinserisce quando si muove il cavo.

Durante il funzionamento si avvertono odore di bruciato o rumori anomali.

Il corpo è deformato o troppo caldo.

L'unità interna ha perdite di acqua.

Il cavo o la spina di alimentazione diventano troppo caldi.

Non è possibile controllare la velocità della ventola.

L'unità si arresta subito dopo essere stata accesa per funzionare.

La ventola non si arresta neppure dopo aver arrestato il funzionamento. Contattare immediatamente il proprio rivenditore per la manutenzione/ riparazione. AVVERTENZA ATTENZIONE

• Occasionalmente il compressore si può arrestare durante i temporali. Non si tratta di un guasto meccanico. L'unità si rimette in funzione automaticamente dopo alcuni minuti.• Il testo in inglese corrisponde alle istruzioni originali. Le altre lingue sono traduzioni delle istruzioni originali. Informazioni importanti sul refrigerante utilizzato Il prodotto contiene gas uorurati ad effetto serra disciplinati dal Protocollo di Kyoto. Non rilasciare i gas nell'atmosfera.Tipo di refrigerante: R410AValore GWP (1) : 1975 (1) GWP = Global Warming Potential (Potenziale di Riscaldamento Globale)La legislazione europea o locale può prevedere ispezioni periodiche al ne di accertare l'assenza di perdite di refrigerante. Per ulteriori informazioni rivolgersi al proprio rivenditore. AVVISO 00_281202_all.indb 19 2016-6-28 9:30:1020 Precauzioni per l’uso Installazione

Il condizionatore d'aria deve venire installato da tecnici di installazione qualicati secondo le Istruzioni di installazione fornite con l'unità. Prima dell'installazione, controllare le la tensione dell'alimentazione elettrica dell'abitazione o dell'ufcio corrisponda a quella riportata sulla targhetta dei dati nominali. AVVERTENZA Non installare l’apparecchio nei seguenti luoghi.

Luoghi in cui siano presenti fumo o gas combustibile. Anche luoghi con temperature particolarmente elevate, quali una serra. Luoghi in cui siano presenti oggetti che generano forte calore. Attenzione:

Non installare l'unità esterna dove sia esposta agli spruzzi diretti di acqua marina salata, né nell'aria sulfurea presente nelle vicinanze di terme. (Per proteggere il condizionatore d'aria da forte corrosione) Cablaggio

Il cablaggio deve essere eseguito in ottemperanza alle leggi e ai regolamenti locali in vigore. (Per informazioni particolareggiate a questo riguardo, rivolgersi al proprio rivenditore.) Ciascuna unità deve disporre di un'adeguata messa a terra con un cavo di terra (o massa) o mediante il cablaggio di alimentazione. Il cablaggio deve essere eseguito da un elettricista qualicato. Preparazione per la messa in funzione Accendere l'alimentazione di rete 5 ore prima di avviare il funzionamento. (Per il preriscaldamento) Lasciare l'alimentazione di rete inserita per l'uso continuo.

NOTA Se si prevede un inutilizzo prolungato, scollegare la spia di alimentazione dalla presa, oppure spegnere l'interruttore o disinserire l'alimentazione spegnendo il sezionatore, in modo da isolare il condizionatore d'aria dall'alimentazione di rete. Condizioni di funzionamento Utilizzare il condizionatore d'aria nel seguente intervallo di temperature. Unità esterna Intervallo di tem- perature interno Intervallo di tem- perature esterno 2WAY (Tipo ME2)Raffreddamento 14°C ~ 25°C (*WBT)-10°C ~ 52°C (*DBT)-10°C ~ 43°C (*DBT)*1Riscaldamento16°C ~ 30°C (*DBT)-25°C ~ 18°C (*WBT)*DBT: Temperatura di bulbo secco*WBT: Temperatura di bulbo umido*1: La temperatura massima consentita per questo sistema di aria condizionata è ridotta a 43°C quando si utilizza l'attuale tubo R22.Informazioni per gli utilizzatori sulla raccolta e lo smaltimento di apparecchiature vecchie e batterie usate uesti simboli sul prodotto, sulla confezione e/o sui documenti acclusi indicano che i prodotti elettrici ed elettronici e le batterie non devono venire smaltiti insieme ai riuti domestici.Per il corretto trattamento, recupero e riciclo di prodotti vecchi e batterie usate, conferirli presso gli appositi punti di raccolta, in conformità con la legislazione nazionale e le Direttive 2002/96/CE e 2006/66/CE.Il corretto smaltimento di questi prodotti e batterie consente di risparmiare risorse preziose e prevenire i potenziali effetti negativi sulla salute umana e sull'ambiente che potrebbero derivare da uno smaltimento inadeguato del prodotto.Per ulteriori informazioni sulla raccolta e il riciclo di prodotti vecchi e batterie usate, contattare la sede comunale locale, il servizio di smaltimento riuti o il punto vendita presso il quale sono stati acquistati gli articoli.Lo smaltimento scorretto di questi riuti potrebbe essere soggetto a sanzioni, conformemente alla legislazione nazionale.Per utenti aziendali nell'Unione Europea Per ulteriori informazioni sullo smaltimento di apparecchiature elettriche ed elettroniche, rivolgersi al proprio rivenditore o fornitore.[Informazioni sullo smaltimento in Paesi al di fuori dell'Unione Europea] Questi simboli sono validi solo nell'Unione Europea. Per informazioni sul corretto metodo di smaltimento di questi articoli, rivolgersi alle autorità locali o al proprio rivenditore. Nota relativa al simbolo della batteria (i due simboli di esempio in basso):Questo simbolo può essere usato in combinazione con un simbolo chimico. In tal caso, è necessario attenersi ai requisiti specicati dalla Direttiva relativamente alla sostanza chimica in questione. 00_281202_all.indb 20 2016-6-28 9:30:1121 ITALIANO Nome delle parti UNITÀ ESTERNA

Regolazione della direzione del fl usso d'aria Fare riferimento alle Istruzioni per l'uso allegate all'unità interna.

Manutenzione Fare riferimento alle Istruzioni per l'uso allegate all'unità interna.

Risoluzione dei problemi Fare riferimento alle Istruzioni per l'uso allegate all'unità interna. Opzionale Per tutte le unità interne Telecomando wireless N. modello CZ-RTC4 Per tutte le unità interne Telecomando timer N. modello CZ-RTC5A Per tutte le unità interne Leggere le Istruzioni per l’uso fornite con il telecomando. Telecomando cablato di alto livello 8,10 HP 12,14,16 HP 18,20 HP Presa d'aria Presa d'aria Presa d'aria Porta di scarico (parte inferiore) Uscita d'aria 2WAY (Tipo ME2) 00_281202_all.indb 21 2016-6-28 9:30:1322
