РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ U10ME2E8 PANASONIC

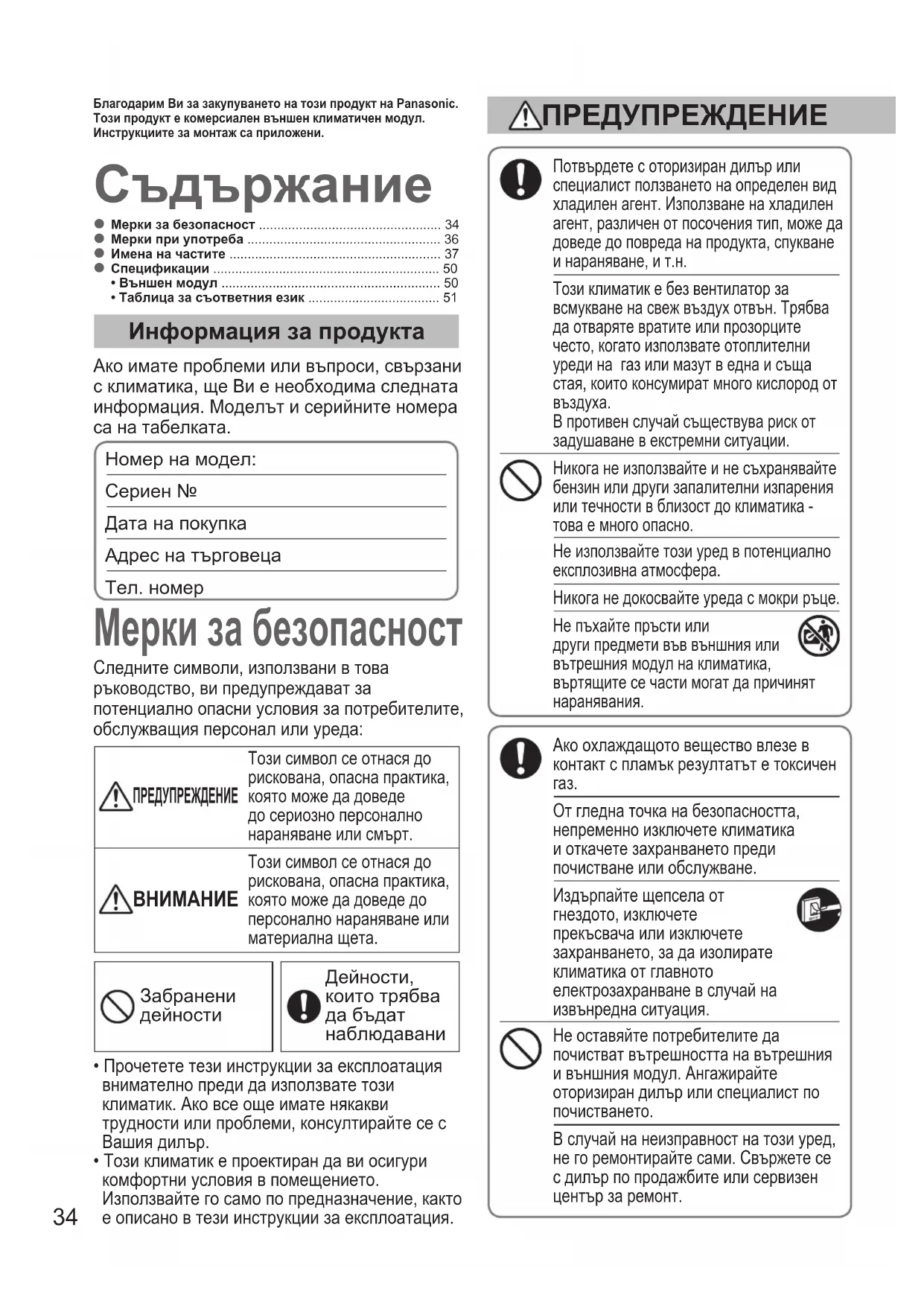

34 ~ 37 Преди да започнете експлоатация на този уред, прочетете внимателно тези инструкции и ги запазете, за да можете да правите справки с тях и

• Мерки за безопасност p. 34
• Мерки при употреба p. 36
• Имена на частите p. 37
• Спецификации p. 50
• • Външен модул p. 50
• • Таблица за съответния език Съдържаниe Мерки за безопасност Информация за продукта Ако имате проблеми или въпроси, свързани с климатика, ще Ви е необходима следната информация. Моделът и серийните номера са на табелката. Номер на модел: p. 51

Дата на покупка Адрес на търговеца

Потвърдете с оторизиран дилър или специалист ползването на определен вид хладилен агент. Използване на хладилен агент, различен от посочения тип, може да доведе до повреда на продукта, спукване и нараняване, и т.н. Този климатик е без вентилатор за всмукване на свеж въздух отвън. Трябва да отваряте вратите или прозорците често, когато използвате отоплителни уреди на газ или мазут в една и съща стая, които консумират много кислород от

В противен случай съществува риск от задушаване в екстремни ситуации. Никога не използвайте и не съхранявайте бензин или други запалителни изпарения или течности в близост до климатика - това е много опасно. Не използвайте този уред в потенциално експлозивна атмосфера. Никога не докосвайте уреда с мокри ръце. Не пъхайте пръсти или други предмети във външния или вътрешния модул на климатика, въртящите се части могат да причинят наранявания. Ако охлаждащото вещество влезе в контакт с пламък резултатът е токсичен

От гледна точка на безопасността, непременно изключете климатика и откачете захранването преди почистване или обслужване. Издърпайте щепсела от гнездото, изключете прекъсвача или изключете захранването, за да изолирате климатика от главното електрозахранване в случай на извънредна ситуация. Не оставяйте потребителите да почистват вътрешността на вътрешния и външния модул. Ангажирайте оторизиран дилър или спeциалист по почистването. В случай на неизправност на този уред, не го ремонтирайте сами. Свържете се с дилър по продажбите или сервизен център за ремонт. Следните символи, използвани в това ръководство, ви предупреждават за потенциално опасни условия за потребителите, обслужващия персонал или уреда: ПРЕДУПРЕЖДЕНИЕ Този символ се отнася до рискована, опасна практика, която може да доведе до сериозно персонално нараняване или смърт.

Този символ се отнася до рискована, опасна практика, която може да доведе до персонално нараняване или материална щета.

наблюдавани Благодарим Ви за закупуването на този продукт на Panasonic.Този продукт е комерсиален външен климатичен модул.Инструкциите за монтаж са приложени.

• Прочетете тези инструкции за експлоатация внимателно преди да използвате този климатик. Ако все още имате някакви трудности или проблеми, консултирайте се с Вашия дилър.

• Този климатик е проектиран да ви осигури комфортни условия в помещението. Използвайте го само по предназначение, както е описано в тези инструкции за експлоатация. ПРЕДУПРЕЖДЕНИЕ 00_281202_all.indb 34 2016-6-28 9:30:3035 Този уред е предназначен да бъде използван от експерт или обучени потребители в магазини, в леката промишленост и във ферми, или за търговска употреба от непрофесионални лица. Този уред може да се използва от деца на възраст 8 и повече години и от хора с ограничени физически, сетивни или умствени способности или липса на опит и познания, ако се наблюдават или са инструктирани относно използването на уреда по безопасен начин, и осъзнават опасностите, които това включва. Поддържайте разстояние между противопожарната аларма и въздушно изпускателното отверстие от поне 1,5 м до

Не охлаждайте и не затопляйте помещението прекалено много, ако има бебета или

Не включвайте и изключвайте климатика от мрежовия превключвател. Използвайте бутона ON/OFF (ВКЛ./ИЗКЛ.). Не залепвайте нищо на изхода за въздух на външния модул. Това е опасно, тъй като вентилаторът се върти с висока

Не докосвайте смукателя или острите алуминиеви ребра на външният модул. Може да се нараните. Не сядайте и не стъпвайте върху уреда. Може случайно да паднете. Не поставяйте никакви предмети в КОЖУХА НА ВЕНТИЛАТОРА. Може да бъдете наранени или модулът да бъде повреден. Осигурете розетка, която да бъде ползвана изключително само за всеки модул, а прекъсвач за електрозахранването, прекъсвач при утечка на заземяването (ELCB) или устройство за остатъчен ток за защита при претоварване трябва да бъдат осигурени в една линия. Осигурете изходно захранване изключително само за всеки модул, а пълно прекъсване от електрическата мрежа с контактни релета във всички полюси трябва да бъде включено във фиксираното окабеляване в съответствие с правилата. За предотвратяване на опасности от повреда на изолацията, модулът трябва да бъде заземен. Не използвайте модифициран кабел, съвместен кабел, удължител или неуточнен кабел, за да се предотврати прегряване и пожар. Спрете използването на продукта, когато се появи някаква аномалия/повреда и изключете щепсела от контакта или изключете захранването и прекъсвача. (Опасност от дим/огън/токов удар) Примери на аномалия/повреда:

ELCB изключва често.

Продуктът понякога не започва работа при включване.

Захранването понякога прекъсва при преместване на кабела.

По време на работа има миризма на изгоряло или необичаен шум.

Модулът е деформиран или необичайно горещ.

От вътрешния модул тече вода.

Захранващият кабел или щепселът е необичайно горещ.

Скоростта на вентилатора не може да се контролира.

Модулът спира да работи веднага, дори ако е включен за

Вентилаторът не спира, дори ако работата е спряна. Свържете се незабавно с местния дилър за поддръжка/ремонт. ПРЕДУПРЕЖДЕНИЕ ВНИМАНИЕ

Компресорът може понякога да спре по време на гръмотевични бури. Това не е механична повреда. Модулът автоматично се възстановява след няколко минути.• Английският език е езикът на оригиналните инструкции. Другите езици са превод от оригиналните инструкции. Важна информация за използвания хладилен агент Този продукт съдържа флуорирани парникови газове, които са включени в Протокола от Киото. Не изхвърляйте газове в атмосферата.Вид на хладилния агент: R410A GWP (1) стойност: 1975 (1) GWP = потенциал за глобално затоплянеВъзможно е да се изисква периодична проверка за изтичане на хладилен агент съгласно европейското и местно законодателство. За повече информация се обърнете към Вашия дилър.

00_281202_all.indb 35 2016-6-28 9:30:3136 Мерки при употреба Инсталиране

Този климатик трябва да се инсталира правилно от квалифицирани техници в съответствие с инструкциите за инсталиране, предоставени с модула. Преди инсталиране проверете дали напрежението на електрическото захранване във Вашия дом или офис е същото като напрежението, показано на табелката. ПРЕДУПРЕЖДЕНИЕ Избягвайте следните места за инсталиране.

Места, където има дим или горими газове.Също места с много висока температура, като оранжерия. Места, където са поставени прекалено високи обекти, генериращи топлина.

Избягвайте инсталирането на външния модул на места, където солена морска вода може да пръска директно върху него или при наличие на сернист въздух в близост до спа.(За да се предпази климатикът от тежка корозия)

Всички кабели трябва да отговарят на местните електрически правила. (Консултирайте се с Вашия доставчик или с квалифициран електротехник за подробности.) Всеки модул трябва да бъде правилно заземен със заземителен проводник или чрез електрическите кабели. Окабеляването трябва да се извършва от квалифициран електротехник. Подготовка за работа Включете захранването 5 часа преди началото на работата. (За подгряване) Оставете захранването включено за непрекъсната употреба.

Издърпайте щепсела от гнездото, изключете прекъсвача или изключете захранването, за да изолирате климатика от главното електрозахранване, ако няма да се използва продължително време. Условие на работа Използвайте този климатик в следния температурен диапазон.

Диапазон на температурата в помещението Диапазон на температурата

2WAY (Тип ME2)Охлаждане 14°C ~ 25°C (*WBT)-10°C ~ 52°C (*DBT)-10°C ~ 43°C (*DBT)*1Отопление 16°C ~ 30°C (*DBT)-25°C ~ 18°C (*WBT)*DBT: температура на сухия термометър*WBT: температура на мокрия термометър*1: Максимално допустимата температура на тази климатична система е намалена до 43°C при използване на съществуващата тръба R22.Информация за потребителите относно събиране и обезвреждане на старо оборудване и използвани батерии ези символи върху продуктите, опаковката и/или придружаващите документи означават, че използваните електрически и електронни продукти и батерии не трябва да се смесват с останалите битови отпадъци.За правилното третиране, оползотворяване и рециклиране на стари продукти и използвани батерии, моля, предайте ги в съответните пунктове за събиране, в съответствие с националното законодателство и директивите 2002/96/ЕО и 2006/66/ЕО.Чрез изхвърляне на тези продукти и батерии правилно ще помогнете за запазване на ценни ресурси и предотвратяване на евентуални негативни ефекти върху човешкото здраве и околната среда, които в противен случай биха могли да възникнат от неправилното изхвърляне.За повече информация относно събирането и рециклирането на стари продукти и батерии, моля, свържете се с местната община, службата за изхвърляне на отпадъци или търговеца, от който сте закупили продуктите.Можете да бъдете глобени за неправилно изхвърляне на отпадъци, в съответствие с националното законодателство.За бизнес потребители в Европейския съюз Ако искате да изхвърлите електрическо и електронно оборудване, моля, свържете се с Вашия доставчик или дилър за повече информация.[Информация за изхвърляне в други държави извън Европейския съюз] Тези символи са валидни само в Европейския съюз. Ако искате да изхвърлите тези продукти, моля, свържете се с местните власти или дилъра и попитайте за правилния начин за изхвърляне. Бележка за символа на батерията (примери на долните два символа):Този символ може да се използва в комбинация с химически символ. В този случай той е в съответствие с изискванията, определени от Директивата за химическите вещества. 00_281202_all.indb 36 2016-6-28 9:30:3137

Регулиране на посоката на въздушния поток Обърнете се към инструкцията за експлоатация, доставена с вътрешния модул.

Обърнете се към инструкцията за експлоатация, доставена с вътрешния модул.

Отстраняване на проблеми Обърнете се към инструкцията за експлоатация, доставена с вътрешния модул.

Дистанционното управление с таймер Номер на модел: CZ-RTC5A За всички вътрешни

Прочетете инструкциите за експлоатация, приложени към дистанционното управление. Високоспециализирано кабелно дистанционно управление 8,10 КС 12,14,16 КС 18,20 КС

Отвор за изпускане на въздух 2WAY (Тип ME2) 00_281202_all.indb 37 2016-6-28 9:30:3438
