| Tipo di prodotto | Cassetta acustica passiva da scaffale |
| Marca | Q-ACOUSTICS |
| Modello | 3020i |
| Configurazione | 2 vie, bass-reflex |
| Altoparlante per basse frequenze | 125 mm (5 pollici) |
| Altoparlante per alte frequenze | 22 mm (0,9 pollici) |
| Risposta in frequenza | 65 Hz - 30 kHz |
| Impedenza nominale | 6 Ω |
| Impedenza minima | 4 Ω |
| Sensibilità | 86 dB (2,83 V a 1 m) |
| Potenza amplificatore stereo raccomandata | 15 - 75 W |
| Potenza ricevitore AV raccomandata (2 canali) | 50 - 125 W |
| Frequenza di taglio | 2,6 kHz |
| Dimensioni (L x A x P) | 170 x 278 x 285 mm |
| Peso (per cassetta) | ~5,5 kg |
| Colori disponibili | Nero, bianco |
| Alimentazione | Passiva (nessuna alimentazione elettrica) |
| Utilizzo | Interni, climi tropicali e temperati |
| Manutenzione e pulizia | Pulire i cabinet con un panno leggermente umido; griglie con una spazzola morbida. Non utilizzare solventi o prodotti abrasivi. |
| Sicurezza | Non esporre all'acqua, alla pioggia, all'umidità. Non smontare. Tenere lontano da fonti di calore. Non collegare i terminali a una presa di corrente. |
| Garanzia | 4 anni (estendibile a 5 anni con registrazione) |
| Accessori opzionali | Piedini per diffusori, supporti a muro |
| Riparabilità | Affidare qualsiasi riparazione a un tecnico qualificato. Non riparare da soli. |
Domande frequenti - 3020i Q-ACOUSTICS
Domande degli utenti su 3020i Q-ACOUSTICS
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Altoparlante in formato PDF gratuitamente! Trova il tuo manuale 3020i - Q-ACOUSTICS e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 3020i del marchio Q-ACOUSTICS.
MANUALE UTENTE 3020i Q-ACOUSTICS
Informazioni e avvertenze importanti per la sicurezza
1. Informazioni e avvertenze di sicurezza
Prima di effettuare qualsiasi collegamento agli altoparlanti, assicurarsi che tutte le parti attive dell'impianto siano scollegate dalla rete elettrica.
Quando si accende l'impianto audio o si cambia sorgente di riproduzione del suono, impostare il controllo principale del volume a un livello basso. Alzare il volume gradualmente.
MAI azionare l'impianto audio a tutto volume. La posizione del controllo del volume è ingannevole e non indica l'effettivo livello di potenza dell'impianto. Utilizzare il volume a un livello molto elevato può danneggiare l'udito.
1,1. Istruzioni
Leggere e comprendere le presenti istruzioni prima di utilizzare gli altoparlanti. In caso di danni causati dal mancato adempimento alle istruzioni, la garanzia non sarà valida. Conservare le istruzioni in un luogo sicuro.
Leggere le istruzioni.
Conservare le istruzioni.
Prestare attenzione a tutte le avvertenze.
Seguire tutte le istruzioni.
Non utilizzare l'impianto vicino all'acqua.
NON collegare i morsetti dell'altoparlante all'alimentazione.
Non installare nei pressi di fonti di calore, come caloriferi, diffusori di aria calda, fornelli o altre apparecchiature (compresi amplificatori) che producono calore.
Utilizzare solo attacchi/accessori indicati dal produttore.
Scollegare l'impianto durante i temporali o in caso di inutilizzo per periodi di tempo prolungati.
2. Disimballaggio degli altoparlanti
Disimballare completamente gli altoparlanti. Sollevare gli altoparlanti dai cartoni afferrandone le casse. Non utilizzare i sacchetti protettivi per il sollevamento.
Nel maneggiare gli altoparlanti, non trascinarli sul pavimento poiché questo potrebbe causare danni: sollevarli prima di spostarli.
Controllare attentamente gli altoparlanti. Se un articolo risulta danneggiato o mancante, riferirlo al proprio rivenditore il prima possibile.
Conservare l'imballaggio per il trasporto futuro. Qualora si elimini l'imballaggio, si prega di farlo nel rispetto delle norme per il riciclo dei materiali vigenti nel proprio paese.
3. Installazione
- Utilizzare esclusivamente gli accessori forniti in dotazione con il prodotto.
- Al fine di evitare infortuni, l'apparecchiatura deve essere montata saldamente sul pavimento in conformità con le istruzioni di installazione.
- Non utilizzare supporti improvvisati. Montare il supporto Q Acoustics dedicato seguendo le istruzioni ed utilizzare tutti gli elementi di fissaggio forniti. Il vostro rivenditore saprà consigliarvi.
- Se si mettono in funzione gli altoparlanti senza le schermature, fare attenzione a proteggere le unità drive da eventuali danni.
- NON smontare l'altoparlante. Diversamente, la garanzia verrà invalidata.
- Non collegare i morsetti dell'altoparlante all'alimentazione.
- Non esporre gli altoparlanti ad eccessivo freddo, calore, umidità o luce del sole.
- L'uso dell'impianto è indicato per climi tropicali e/o temperati.
3,1. Umidità
- Al fine di ridurre il rischio di incendio o scosse elettriche, l'impianto non deve essere esposto a pioggia, umidità, gocce e spruzzi d'acqua.
• Non utilizzare l'impianto vicino all'acqua.
3,2. Manutenzione
Per la manutenzione, richiedere l'assistenza di personale qualificato. La manutenzione è necessaria nel caso in cui il dispositivo venga in qualsiasi modo danneggiato, ad esempio quando vengono versati liquidi sullo stesso, vi sono caduti oggetti all'interno, l'apparecchiatura è stata esposta alla pioggia o all'umidità, la stessa non funziona in modo normale o è caduta.
4,0. Simboli utilizzati sul prodotto
Simbolo di pericolo
Il punto esclamativo richiama l'attenzione su elementi per i quali occorre leggere attentamente
questo manuale al fine di evitare problemi di funzionamento e manutenzione.
ATTENZIONE: Per evitare scosse elettriche, inserire a fondo la spina nella presa di corrente.
Simbolo relativo ai rifiuti di apparecchiature elettriche ed elettroniche
Questo simbolo indica che quando è necessario smaltire l'apparecchiatura, questa deve essere separata da altri rifiuti domestici e consegnata ad apposite strutture di raccolta per il recupero o il riciclaggio di apparecchiature elettriche ed elettroniche.
Assicurarsi di essere a conoscenza delle norme locali relative alla raccolta differenziata di prodotti elettrici ed elettronici.
Introduzione
Grazie per aver acquistato un prodotto Q Acoustics.
Il presente manuale ha lo scopo di guidare l'utilizzatore nell'installazione e configurazione dell'unità e di aiutarlo ad ottenere dal prodotto le prestazioni ottimali.
Si prega di leggere con attenzione le istruzioni, le informazioni e avvertenze importanti per la sicurezza prima di installare e utilizzare il prodotto, in modo da garantirne il funzionamento soddisfacente e in sicurezza.
La serie Q Acoustics 3000i è una gamma di altoparlanti progettati per soddisfare le più elevate aspettative degli amanti degli altoparlanti a due canali e degli appassionati di cinema.
La gamma comprende:
3010i: Altoparlante da scaffale compatto con un bass driver da 100 mm (4 pollici).
3020i: Altoparlante da scaffale con 1 bass driver da 125 mm (5 pollici).
3050i: Altoparlante da pavimento con 2 bass driver da 165 mm (6,5 pollici).
3060S: Subwoofer attivo da 150 Watt con driver da 200 mm (8 pollici).
3090Ci: Canale centrale con bass driver da 2 x 100 mm (4 pollici).
Nella scatola troverete: Uno o più altoparlanti il e manuale del presente prodotto.
Inoltre l'imballo dei seguenti modelli contiene:
3050i: Stabilizzatori posteriori, punte coniche e coperture per punte coniche per ciascun altoparlante.
Una chiave a brugola per regolare le punte coniche una volta montate.
3060S: Uno o più cavi di alimentazione, punte coniche con relative coperture.
Controllare il prodotto attentamente. Se un articolo risulta danneggiato o mancante, riferirlo al proprio rivenditore il prima possibile.
Ci auguriamo che godiate al massimo dell'esperienza Q Acoustics.
Preparazione
Sollevare gli altoparlanti dai cartoni afferrandone le casse. Non toccare i driver né usare le buste protettive per sfilarli. Gli altoparlanti 3050i e 3060S sono pesanti: chiedere assistenza per sollevarli se necessario.

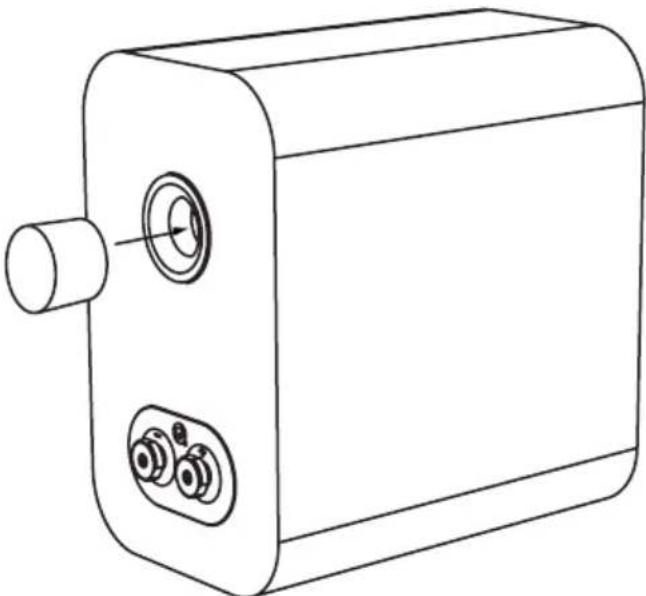

Inserti di schiuma
Gli altoparlanti della serie 3000i sono dotati di attacchi posteriori e progettati per funzionare al meglio se gli si lascia dello spazio posteriormente, ossia circa 200 mm di distanza dalla parete. Se si posizionano gli altoparlanti vicino a una parete / angolo si dovrebbero apporre gli inserti di schiuma nelle porte posteriori o i toni bassi potrebbero risultare eccessivi.
Assicurarsi che gli inserti siano montati saldamente nella porta senza inserirli troppo in profondità. Si noterà che il livello dei bassi è ridotto ma la loro definizione ed estensione è aumentata. Occorre sperimentare in base alle proprie preferenze e provare a fare piccoli cambiamenti nella posizione dell'altoparlante per ottimizzare il risultato finale.
Le punte coniche sono affiliate. Prestare attenzione! Mai mettere un altoparlante dotato di punte coniche dove può causare danni! Spostare sempre gli altoparlanti sollevandoli - mai trascinarli!

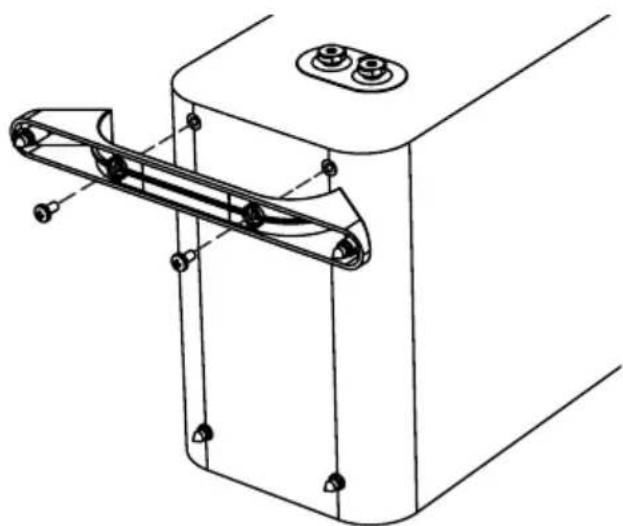

3050i - Collegare lo stabilizzatore posteriore
Infilare le punte coniche, dotate di dadi di bloccaggio, a metà nella base e rimettere l'altoparlante in posizione verticale. (Se avete un pavimento in legno o in pietra mettete un disco di protezione sopra ciascuna punta conica prima di rimettere l'altoparlante in posizione verticale). Quando l'altoparlante è posizionato correttamente, inserire la chiave a brugola in ogni punta posteriore dall'alto e regolare tutte le punte coniche dentro e fuori fino a che l'altoparlante non sia a livello e stabile.
Utilizzare le viti fornite per fissare i piedini come mostrato.
Posizionamento
Tutti gli altoparlanti possono funzionare vicino a schermi TV senza effetti negativi, ad eccezione del 3060S, che non dovrebbe essere azionato a una distanza inferiore ai 500 mm da schermi TV o da altre apparecchiature sensibili ai campi magnetici. Schermi al plasma e LCD non subiscono interferenze.
3010i e 3020i
Gli altoparlanti 3010i e 3020i andrebbero idealmente montati su stativo da pavimento Q Acoustics o a parete. Se si monta a parete, l'unità treble dovrebbe essere all'altezza dell'orecchio dell'ascoltatore seduto. Gli altoparlanti a parete possono essere montati leggermente più in alto, con l'altoparlante angolato verso il basso. Gli altoparlanti montati su stativo dovrebbero essere trattati come altoparlanti da pavimento, salvo che l'altoparlante può essere posizionato un po' più vicino alla parete posteriore. È inoltre possibile il montaggio su mensola.
Presso i rivenditori è disponibile una staffa opzionale progettata specificamente per il montaggio a parete degli altoparlanti Q Acoustics 3010i, 3020i e 3090Ci. Inoltre, sono disponibili stativi da pavimento per i modelli 3010i e 3020i. Preparatevi a sperimentare per trovare le impostazioni che più incontrano i vostri gusti nella vostra sala ascolto personale.

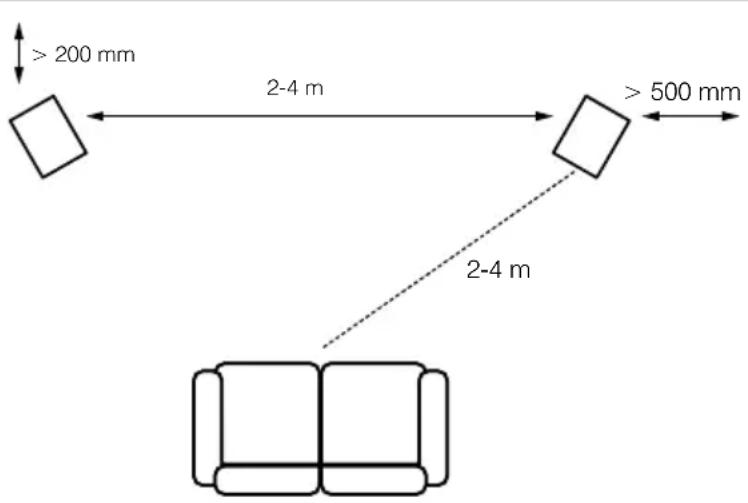

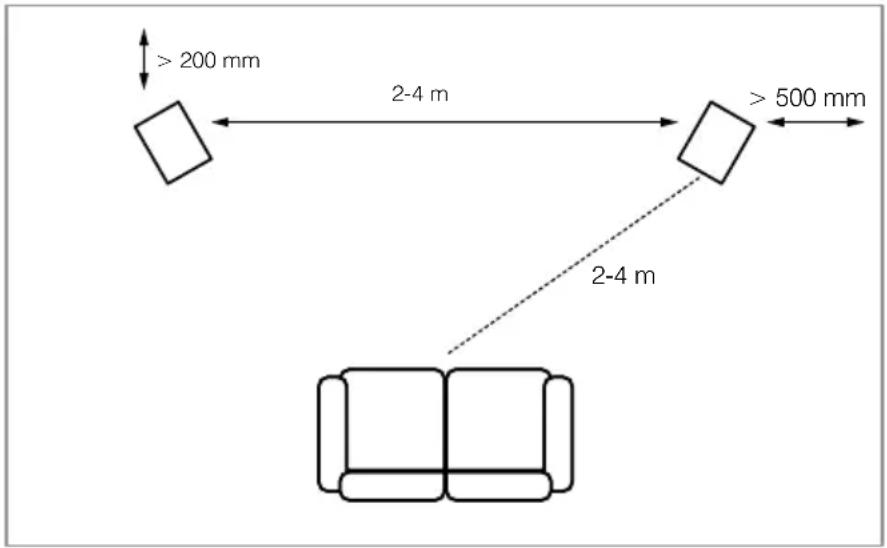

3050i
Gli altoparlanti 3050i devono essere posizionati ad almeno 200 mm da una parete posteriore e a 500 mm da una parete laterale. Posizionare gli altoparlanti più vicino al muro aumenterà i bassi ma potrebbe far sì che il suono rimbombi e causare mancanza di precisione e di dettagli. Gli altoparlanti dovrebbero essere distanti da 2 a 4 m fra loro e centrali rispetto all'ascoltatore seduto. Girare gli altoparlanti leggermente in avanti affinerà l'immagine stereo ma può limitare la sorgente acustica.
Subwoofer
Le frequenze basse sono sostanzialmente omnidirezionali. Anche se questo significa che è possibile posizionare il subwoofer quasi ovunque, l'immagine stereo migliorerà posizionando il subwoofer a livello degli altoparlanti frontali e centralmente rispetto alla posizione di ascolto, qualora ciò sia possibile.
Questo può non essere attuabile in un sistema multicanale. Se si posiziona il subwoofer vicino ad una parete, i toni bassi saranno rinforzati, quindi in alcune posizioni i bassi potrebbero rimbombare e risultare indistinti.
Altoparlanti ad effetto
3090Ci
Il modello 3090Ci è stato progettato per funzionare vicino ad uno schermo TV e centrale rispetto ad esso. Deve essere posizionato immediatamente sopra o sotto lo schermo. Se si è in possesso di uno schermo al plasma o LCD, montare il 3090Ci a parete o su un'altra superficie adatta immediatamente sopra o sotto lo schermo utilizzando la staffa a parete Q Acoustics. Se così non fosse, è opportuno considerare di porre la TV su un armadietto con il 3090Ci su di uno scaffale sicuro immediatamente sotto la TV.
I simboli Dolby e doppia D sono marchi di fabbrica dei laboratori Dolby.
Altoparlanti surround
Queste sono le raccomandazioni provenienti dai laboratori Dolby per gli altoparlanti ad effetto 5.1. Gli altoparlanti surround devono essere montati ad entrambi i lati dell'ascoltatore, leggermente dietro la posizione d'ascolto. Gli altoparlanti dovrebbero essere collocati rivolti verso l'interno, ciascuno montato sulle pareti laterali della stanza o, se la stanza è grande, su un supporto alto e con il loro centro sopra l'altezza dell'orecchio di un ascoltatore seduto.
Per gli altoparlanti posti al di sopra della posizione di ascolto utilizzati nelle installazioni multicanale si raccomanda la gamma Q Acoustics Install.
Collegamenti
Prima di effettuare qualsiasi collegamento agli altoparlanti, assicurarsi che tutte le parti attive dell'impianto siano scollegate dalla rete elettrica. Quando si accende l'impianto audio o si cambia sorgente di riproduzione del suono, impostare il controllo principale del volume a un livello basso. Alzare il volume gradualmente.
Morsetti e connettori
I modelli 3010i, 3020i, 3050i e 3090Ci hanno in dotazione due crossover a morsetti.
Cavi per altoparlanti
I cavi specifici per altoparlanti offrono una qualità di riproduzione più elevata rispetto ai cavi per usi generici, quali i fili per campanello o per teleferiche. Impiegare cavi ad elevato contenuto di rame per i canali anteriore e centrale. I cavi sottili riducono i toni bassi e limitano la gamma dinamica. I canali surround (posteriori) sono meno critici.
Il cavo per altoparlanti è dotato di una banda o un indicatore lungo uno dei nuclei. Convenzionalmente, questo è collegato ai morsetti positivi. I cavi per collegare l'amplificatore agli altoparlanti anteriori dovrebbero idealmente essere della stessa lunghezza. Mai unire i cavi: utilizzare lunghezze complete.
Preparazione dei cavi
Dividere il cavo per una lunghezza di 40 mm. Scoprire il filo per una lunghezza di 10 mm e attorcigliare le estremità per unire eventuali fili vaganti. Tagliare il cavo lasciando 7 mm di filo scoperto.

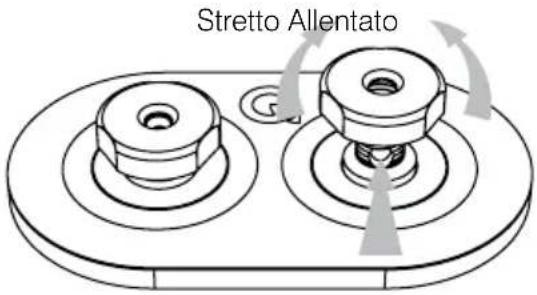

Collegamento di un terminale
Svitare il morsetto in senso antiorario per esporre il foro di montaggio posto sulla base della colonna del morsetto.
Inserire nel foro l'estremità scoperta del cavo. Serrare completamente il morsetto a mano. Assicurarsi che non vi siano fili vaganti che possano toccare i morsetti adiacenti. Sul territorio UE utilizzare connettori per altoparlante da 4 mm è contrario alle norme di sicurezza.
Collegamenti stereo
Collegamenti standard
Collegare il morsetto ROSSO (+) dell'altoparlante DESTRO al morsetto positivo (+) ROSSO sul canale DESTRO dell'amplificatore. Collegare il morsetto NERO (-) dell'altoparlante al corrispondente morsetto negativo (-) NERO dell'amplificatore. Ripetere questa procedura per il canale SINISTRO.
Cablaggio normale:
Manutenzione post-vendita
Cura delle casse
Pulire le casse esclusivamente con un panno leggermente inumidito. Non utilizzare detergenti a base di solventi. Non usare abrasivi di qualsiasi genere.
Le superfici delle casse richiedono normalmente soltanto di essere spolverate delicatamente. In caso di uso di aerosol o altro metodo di pulizia, applicare il pulitore sul panno e non direttamente sul prodotto. Per prima cosa provare su una zona ristretta, poiché alcuni prodotti per la pulizia possono danneggiare la finitura. Evitare prodotti abrasivi o che contengono agenti acidi o alcalini. Non usare materiali di pulizia sulle unità drive ed evitare di toccarle per non danneggiarle.
Schermature
Le schermature devono essere pulite esclusivamente usando una spazzola morbida quando necessario.
Se si utilizza l'altoparlante Q Acoustics senza le schermature, ricordare di sostituirle se sono presenti bambini o animali domestici.
Unità drive
Non toccare le unità drive poiché possono essere danneggiate con facilità se esposte.
Garanzia
Gli altoparlanti passivi di Q Acoustics sono garantiti privi di difetti relativamente ai materiali e alla manodopera per un periodo di 4 anni (1 anno per il subwoofer) dalla data di acquisto. Durante il periodo di garanzia, Q Acoustics potrà, a propria discrezione, riparare o sostituire qualsiasi prodotto dichiarato difettoso in seguito a ispezione da parte della società o del proprio distributore o agente incaricato.
L'uso improprio, il normale deterioramento e l'usura non sono coperti dalla garanzia.
I prodotti da riparare devono innanzitutto essere resi al rivenditore. Se ciò non è possibile, contattare Q Acoustics o il distributore incaricato di zona al fine di determinare la corretta procedura di garanzia. Nei casi in cui sia possibile si consiglia di utilizzare l'imballaggio originale per la restituzione, poiché i danni incorsi durante il trasporto al centro di riparazione non sono coperti dalla garanzia. La garanzia non influenza in alcun modo i diritti legittimi dell'utilizzatore.
La garanzia può essere estesa ad un periodo di 5 anni (2 anni per il subwoofer) con la registrazione del prodotto su www.qacoustics.co.uk/register.
Per informazioni sulla manutenzione contattare: info@qacoustics.co.uk
Q Acoustics
Staffa da parete (singola)
3010i / 3020i / 3090Ci
Bianco e nero

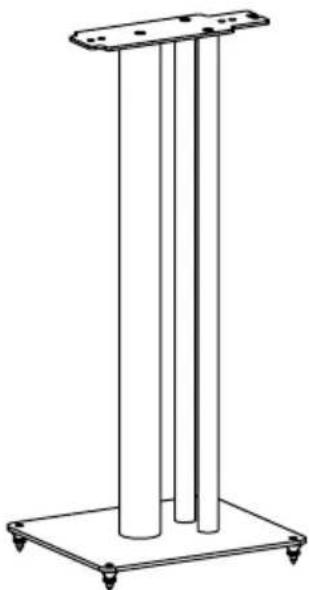

Stativi per altoparlante (coppia)
3010i / 3020i
Bianco e nero
Staffa da parete per subwoofer
3060S
Nero
Altoparlanti passivi
Tipo involucro:
Unità bassi:
Unità acuti:
Risposta in frequenza (+3 dB, -6 dB):
Impedenza media:
Impedenza minima:
Sensibilità (2,83v@1m):
Potenza dell'amplificatore stereo:
Potenza del ricevitore AV:
(pilotato da 2 canali)
Frequenza di crossover:
Volume utile:
Dimensioni mobile (LxAxP):
(inclusi schermature, morsetto e piedi)
Larghezza custodia:
Peso (per altoparlante):
3010i
Reflex a 2 vie
100 mm (4.0 in)
22 mm (0.9 in)
65 Hz - 30 kHz
6 Ω
4 Ω
86 dB
15 - 75 W
50 - 125 W
2.6 kHz
4.0 L (244 cu in)
150 x 253 x 252 mm
Potenza amplificatore:
Risposta in frequenza (+3 dB, -6 dB):
Frequenza di crossover:
Volume utile:
Dimensioni mobile (LxAxP):
Peso:
3060S
Baffle infini
200 mm (8.0 in)
150 W Class-D
35 Hz - 250 Hz
35 Hz - 250 Hz (var.)
10.6 L (647 cu in)
480 × 300 × 150 mm (18.9 × 11.8 × 5.9 in)
324 mm (12.7 in) incluse le punte coniche
8.5 kg (18.7 lbs)
Informazioni e avvertenze importanti per la sicurezza
1. Informazioni e avvertenze di sicurezza
Prima di effettuare qualsiasi collegamento agli altoparlanti, assicurarsi che tutte le parti attive dell'impianto siano scollegate dalla rete elettrica.
Quando si accende l'impianto audio o si cambia sorgente di riproduzione del suono, impostare il controllo principale del volume a un livello basso. Alzare il volume gradualmente.
MAI azionare l'impianto audio a tutto volume. La posizione del controllo del volume è ingannevole e non indica l'effettivo livello di potenza dell'impianto. Utilizzare il volume a un livello molto elevato può danneggiare l'udito.
1,1. Istruzioni
Leggere e comprendere le presenti istruzioni prima di utilizzare gli altoparlanti. In caso di danni causati dal mancato adempimento alle istruzioni, la garanzia non sarà valida. Conservare le istruzioni in un luogo sicuro.
Leggere le istruzioni.
Conservare le istruzioni.
Prestare attenzione a tutte le avvertenze.
Seguire tutte le istruzioni.
Non utilizzare l'impianto vicino all'acqua.
NON collegare i morsetti dell'altoparlante all'alimentazione.
Non installare nei pressi di fonti di calore, come caloriferi, diffusori di aria calda, fornelli o altre apparecchiature (compresi amplificatori) che producono calore.
Utilizzare solo attacchi/accessori indicati dal produttore.
Scollegare l'impianto durante i temporali o in caso di inutilizzo per periodi di tempo prolungati.
2. Disimballaggio degli altoparlanti
Disimballare completamente gli altoparlanti. Sollevare gli altoparlanti dai cartoni afferrandone le casse. Non utilizzare i sacchetti protettivi per il sollevamento.
Nel maneggiare gli altoparlanti, non trascinarli sul pavimento poiché questo potrebbe causare danni: sollevarli prima di spostarli.
Controllare attentamente gli altoparlanti. Se un articolo risulta danneggiato o mancante, riferirlo al proprio rivenditore il prima possibile.
Conservare l'imballaggio per il trasporto futuro. Qualora si elimini l'imballaggio, si prega di farlo nel rispetto delle norme per il riciclo dei materiali vigenti nel proprio paese.
3. Installazione
- Utilizzare esclusivamente gli accessori forniti in dotazione con il prodotto.
- Al fine di evitare infortuni, l'apparecchiatura deve essere montata saldamente sul pavimento in conformità con le istruzioni di installazione.
- Non utilizzare supporti improvvisati. Montare il supporto Q Acoustics dedicato seguendo le istruzioni ed utilizzare tutti gli elementi di fissaggio forniti. Il vostro rivenditore saprà consigliarvi.
- Se si mettono in funzione gli altoparlanti senza le schermature, fare attenzione a proteggere le unità drive da eventuali danni.
- NON smontare l'altoparlante. Diversamente, la garanzia verrà invalidata.
- Non collegare i morsetti dell'altoparlante all'alimentazione.
- Non esporre gli altoparlanti ad eccessivo freddo, calore, umidità o luce del sole.
- L'uso dell'impianto è indicato per climi tropicali e/o temperati.
3,1. Umidità
- Al fine di ridurre il rischio di incendio o scosse elettriche, l'impianto non deve essere esposto a pioggia, umidità, gocce e spruzzi d'acqua.
• Non utilizzare l'impianto vicino all'acqua.
3,2. Manutenzione
Per la manutenzione, richiedere l'assistenza di personale qualificato. La manutenzione è necessaria nel caso in cui il dispositivo venga in qualsiasi modo danneggiato, ad esempio quando vengono versati liquidi sullo stesso, vi sono caduti oggetti all'interno, l'apparecchiatura è stata esposta alla pioggia o all'umidità, la stessa non funziona in modo normale o è caduta.
4,0. Simboli utilizzati sul prodotto
Simbolo di pericolo
Il punto esclamativo richiama l'attenzione su elementi per i quali occorre leggere attentamente
questo manuale al fine di evitare problemi di funzionamento e manutenzione.
ATTENZIONE: Per evitare scosse elettriche, inserire a fondo la spina nella presa di corrente.
Simbolo relativo ai rifiuti di apparecchiature elettriche ed elettroniche
Questo simbolo indica che quando è necessario smaltire l'apparecchiatura, questa deve essere separata da altri rifiuti domestici e consegnata ad apposite strutture di raccolta per il recupero o il riciclaggio di apparecchiature elettriche ed elettroniche.
Assicurarsi di essere a conoscenza delle norme locali relative alla raccolta differenziata di prodotti elettrici ed elettronici.
Introduzione
Grazie per aver acquistato un prodotto Q Acoustics.
Il presente manuale ha lo scopo di guidare l'utilizzatore nell'installazione e configurazione dell'unità e di aiutarlo ad ottenere dal prodotto le prestazioni ottimali.
Si prega di leggere con attenzione le istruzioni, le informazioni e avvertenze importanti per la sicurezza prima di installare e utilizzare il prodotto, in modo da garantirne il funzionamento soddisfacente e in sicurezza.
La serie Q Acoustics 3000i è una gamma di altoparlanti progettati per soddisfare le più elevate aspettative degli amanti degli altoparlanti a due canali e degli appassionati di cinema.
La gamma comprende:
3010i: Altoparlante da scaffale compatto con un bass driver da 100 mm (4 pollici).
3020i: Altoparlante da scaffale con 1 bass driver da 125 mm (5 pollici).
3050i: Altoparlante da pavimento con 2 bass driver da 165 mm (6,5 pollici).
3060S: Subwoofer attivo da 150 Watt con driver da 200 mm (8 pollici).
3090Ci: Canale centrale con bass driver da 2 x 100 mm (4 pollici).
Nella scatola troverete: Uno o più altoparlanti il e manuale del presente prodotto.
Inoltre l'imballo dei seguenti modelli contiene:
3050i: Stabilizzatori posteriori, punte coniche e coperture per punte coniche per ciascun altoparlante.
Una chiave a brugola per regolare le punte coniche una volta montate.
3060S: Uno o più cavi di alimentazione, punte coniche con relative coperture.
Controllare il prodotto attentamente. Se un articolo risulta danneggiato o mancante, riferirlo al proprio rivenditore il prima possibile.
Ci auguriamo che godiate al massimo dell'esperienza Q Acoustics.
Preparazione
Sollevare gli altoparlanti dai cartoni afferrandone le casse. Non toccare i driver né usare le buste protettive per sfilarli. Gli altoparlanti 3050i e 3060S sono pesanti: chiedere assistenza per sollevarli se necessario.
Inserti di schiuma
Gli altoparlanti della serie 3000i sono dotati di attacchi posteriori e progettati per funzionare al meglio se gli si lascia dello spazio posteriormente, ossia circa 200 mm di distanza dalla parete. Se si posizionano gli altoparlanti vicino a una parete / angolo si dovrebbero apporre gli inserti di schiuma nelle porte posteriori o i toni bassi potrebbero risultare eccessivi.
Assicurarsi che gli inserti siano montati saldamente nella porta senza inserirli troppo in profondità. Si noterà che il livello dei bassi è ridotto ma la loro definizione ed estensione è aumentata. Occorre sperimentare in base alle proprie preferenze e provare a fare piccoli cambiamenti nella posizione dell'altoparlante per ottimizzare il risultato finale.
Le punte coniche sono affiliate. Prestare attenzione! Mai mettere un altoparlante dotato di punte coniche dove può causare danni! Spostare sempre gli altoparlanti sollevandoli - mai trascinarli!
3050i - Collegare lo stabilizzatore posteriore
Infilare le punte coniche, dotate di dadi di bloccaggio, a metà nella base e rimettere l'altoparlante in posizione verticale. (Se avete un pavimento in legno o in pietra mettete un disco di protezione sopra ciascuna punta conica prima di rimettere l'altoparlante in posizione verticale). Quando l'altoparlante è posizionato correttamente, inserire la chiave a brugola in ogni punta posteriore dall'alto e regolare tutte le punte coniche dentro e fuori fino a che l'altoparlante non sia a livello e stabile.
Utilizzare le viti fornite per fissare i piedini come mostrato.
Posizionamento
Tutti gli altoparlanti possono funzionare vicino a schermi TV senza effetti negativi, ad eccezione del 3060S, che non dovrebbe essere azionato a una distanza inferiore ai 500 mm da schermi TV o da altre apparecchiature sensibili ai campi magnetici. Schermi al plasma e LCD non subiscono interferenze.
3010i e 3020i
Gli altoparlanti 3010i e 3020i andrebbero idealmente montati su stativo da pavimento Q Acoustics o a parete. Se si monta a parete, l'unità treble dovrebbe essere all'altezza dell'orecchio dell'ascoltatore seduto. Gli altoparlanti a parete possono essere montati leggermente più in alto, con l'altoparlante angolato verso il basso. Gli altoparlanti montati su stativo dovrebbero essere trattati come altoparlanti da pavimento, salvo che l'altoparlante può essere posizionato un po' più vicino alla parete posteriore. È inoltre possibile il montaggio su mensola.
Presso i rivenditori è disponibile una staffa opzionale progettata specificamente per il montaggio a parete degli altoparlanti Q Acoustics 3010i, 3020i e 3090Ci. Inoltre, sono disponibili stativi da pavimento per i modelli 3010i e 3020i. Preparatevi a sperimentare per trovare le impostazioni che più incontrano i vostri gusti nella vostra sala ascolto personale.
3050i
Gli altoparlanti 3050i devono essere posizionati ad almeno 200 mm da una parete posteriore e a 500 mm da una parete laterale. Posizionare gli altoparlanti più vicino al muro aumenterà i bassi ma potrebbe far sì che il suono rimbombi e causare mancanza di precisione e di dettagli. Gli altoparlanti dovrebbero essere distanti da 2 a 4 m fra loro e centrali rispetto all'ascoltatore seduto. Girare gli altoparlanti
leggermente in avanti affinerà l'immagine stereo ma può limitare la sorgente acustica.
Subwoofer
Le frequenze basse sono sostanzialmente omnidirezionali. Anche se questo significa che è possibile posizionare il subwoofer quasi ovunque, l'immagine stereo migliorerà posizionando il subwoofer a livello degli altoparlanti frontali e centralmente rispetto alla posizione di ascolto, qualora ciò sia possibile.
Questo può non essere attuabile in un sistema multicanale. Se si posiziona il subwoofer vicino ad una parete, i toni bassi saranno rinforzati, quindi in alcune posizioni i bassi potrebbero rimbombare e risultare indistinti.
Altoparlanti ad effetto
3090Ci
Il modello 3090Ci è stato progettato per funzionare vicino ad uno schermo TV e centrale rispetto ad esso. Deve essere posizionato immediatamente sopra o sotto lo schermo. Se si è in possesso di uno schermo al plasma o LCD, montare il 3090Ci a parete o su un'altra superficie adatta immediatamente sopra o sotto lo schermo utilizzando la staffa a parete Q Acoustics. Se così non fosse, è opportuno considerare di porre la TV su un armadietto con il 3090Ci su di uno scaffale sicuro immediatamente sotto la TV.
I simboli Dolby e doppia D sono marchi di fabbrica dei laboratori Dolby.
Altoparlanti surround
Queste sono le raccomandazioni provenienti dai laboratori Dolby per gli altoparlanti ad effetto 5.1. Gli altoparlanti surround devono essere montati ad entrambi i lati dell'ascoltatore, leggermente dietro la posizione d'ascolto. Gli altoparlanti dovrebbero essere collocati rivolti verso l'interno, ciascuno montato sulle pareti laterali della stanza o, se la stanza è grande, su un supporto alto e con il loro centro sopra l'altezza dell'orecchio di un ascoltatore seduto.
Per gli altoparlanti posti al di sopra della posizione di ascolto utilizzati nelle installazioni multicanale si raccomanda la gamma Q Acoustics Install.
Collegamenti
Prima di effettuare qualsiasi collegamento agli altoparlanti, assicurarsi che tutte le parti attive dell'impianto siano scollegate dalla rete elettrica. Quando si accende l'impianto audio o si cambia sorgente di riproduzione del suono, impostare il controllo principale del volume a un livello basso. Alzare il volume gradualmente.
Morsetti e connettori
I modelli 3010i, 3020i, 3050i e 3090Ci hanno in dotazione due crossover a morsetti.
Cavi per altoparlanti
I cavi specifici per altoparlanti offrono una qualità di riproduzione più elevata rispetto ai cavi per usi generici, quali i fili per campanello o per teleferiche. Impiegare cavi ad elevato contenuto di rame per i canali anteriore e centrale. I cavi sottili riducono i toni bassi e limitano la gamma dinamica. I canali surround (posteriori) sono meno critici.
Il cavo per altoparlanti è dotato di una banda o un indicatore lungo uno dei nuclei. Convenzionalmente, questo è collegato ai morsetti positivi. I cavi per collegare l'amplificatore agli altoparlanti anteriori dovrebbero idealmente essere della stessa lunghezza. Mai unire i cavi: utilizzare lunghezze complete.
Preparazione dei cavi
Dividere il cavo per una lunghezza di 40 mm. Scoprire il filo per una lunghezza di 10 mm e attorcigliare le estremità per unire eventuali fili vaganti. Tagliare il cavo lasciando 7 mm di filo scoperto.
Collegamento di un terminale
Svitare il morsetto in senso antiorario per esporre il foro di montaggio posto sulla base della colonna del morsetto.
Inserire nel foro l'estremità scoperta del cavo. Serrare completamente il morsetto a mano. Assicurarsi che non vi siano fili vaganti che possano toccare i morsetti adiacenti. Sul territorio UE utilizzare connettori per altoparlante da 4 mm è contrario alle norme di sicurezza.
Collegamenti stereo
Collegamenti standard
Collegare il morsetto ROSSO (+) dell'altoparlante DESTRO al morsetto positivo (+) ROSSO sul canale DESTRO dell'amplificatore. Collegare il morsetto NERO (-) dell'altoparlante al corrispondente morsetto negativo (-) NERO dell'amplificatore. Ripetere questa procedura per il canale SINISTRO.
Cablaggio normale:
Manutenzione post-vendita
Cura delle casse
Pulire le casse esclusivamente con un panno leggermente inumidito. Non utilizzare detergenti a base di solventi. Non usare abrasivi di qualsiasi genere.
Le superfici delle casse richiedono normalmente soltanto di essere spolverate delicatamente. In caso di uso di aerosol o altro metodo di pulizia, applicare il pulitore sul panno e non direttamente sul prodotto. Per prima cosa provare su una zona ristretta, poiché alcuni prodotti per la pulizia possono danneggiare la finitura. Evitare prodotti abrasivi o che contengono agenti acidi o alcalini. Non usare materiali di pulizia sulle unità drive ed evitare di toccarle per non danneggiarle.
Schermature
Le schermature devono essere pulite esclusivamente usando una spazzola morbida quando necessario.
Se si utilizza l'altoparlante Q Acoustics senza le schermature, ricordare di sostituirle se sono presenti bambini o animali domestici.
Unità drive
Non toccare le unità drive poiché possono essere danneggiate con facilità se esposte.
Garanzia
Gli altoparlanti passivi di Q Acoustics sono garantiti privi di difetti relativamente ai materiali e alla manodopera per un periodo di 4 anni (1 anno per il subwoofer) dalla data di acquisto. Durante il periodo di garanzia, Q Acoustics potrà, a propria discrezione, riparare o sostituire qualsiasi prodotto dichiarato difettoso in seguito a ispezione da parte della società o del proprio distributore o agente incaricato.
L'uso improprio, il normale deterioramento e l'usura non sono coperti dalla garanzia.
I prodotti da riparare devono innanzitutto essere resi al rivenditore. Se ciò non è possibile, contattare Q Acoustics o il distributore incaricato di zona al fine di determinare la corretta procedura di garanzia. Nei casi in cui sia possibile si consiglia di utilizzare l'imballaggio originale per la restituzione, poiché i danni incorsi durante il trasporto al centro di riparazione non sono coperti dalla garanzia. La garanzia non influenza in alcun modo i diritti legittimi dell'utilizzatore.
La garanzia può essere estesa ad un periodo di 5 anni (2 anni per il subwoofer) con la registrazione del prodotto su www.qacoustics.co.uk/register.
Per informazioni sulla manutenzione contattare: info@qacoustics.co.uk
Q Acoustics
Staffa da parete (singola)
3010i / 3020i / 3090Ci
Bianco e nero
Stativi per altoparlante (coppia)
3010i / 3020i
Bianco e nero
Staffa da parete per subwoofer
3060S
Nero
Altoparlanti passivi
Tipo involucro:
Unità bassi:
Unità acuti:
Risposta in frequenza (+3 dB, -6 dB):
Impedenza media:
Impedenza minima:
Sensibilità (2,83v@1m):
Potenza dell'amplificatore stereo:
Potenza del ricevitore AV:
(pilotato da 2 canali)
Frequenza di crossover:
Volume utile:
Dimensioni mobile (LxAxP):
(inclusi schermature, morsetto e piedi)
Larghezza custodia:
Peso (per altoparlante):
3010i
Reflex a 2 vie
100 mm (4.0 in)
22 mm (0.9 in)
65 Hz - 30 kHz
6 Ω
4 Ω
86 dB
15 - 75 W
50 - 125 W
2.6 kHz
4.0 L (244 cu in)
150 x 253 x 252 mm
Potenza amplificatore:
Risposta in frequenza (+3 dB, -6 dB):
Frequenza di crossover:
Volume utile:
Dimensioni mobile (LxAxP):
Peso:
3060S
Baffle infini
200 mm (8.0 in)
150 W Class-D
35 Hz - 250 Hz
35 Hz - 250 Hz (var.)
10.6 L (647 cu in)
480 × 300 × 150 mm (18.9 × 11.8 × 5.9 in)
324 mm (12.7 in) incluse le punte coniche
8.5 kg (18.7 lbs)
Beakta alla varningar.
Beakta alla varningar.
