MANUALE UTENTE PAC 14.2 Eurom

Condizionatore/umidificatore MOBILE

IT Questi simboli sul suo dispositivo indicano:

• Questo dispositivo è riempito con gas propano R290. Le indicazioni del costrutture sull'utilizzo e sulla riparazione devono assolutamente essere seguite!
• Prima dell'uso leggere attentamente e interamente il manuale delle istruzioni.
• Installa, utilizza o conserva il dispositivo in un ambiente non più piccolo di 15m².

La ringraziamo per aver scelto il Condizionatore/deumidificatore EUROM, una scelta per un apparecchio eccellente di cui potrà senz'altro godere per molti anni a venire.

Per garantire un funzionamento sicuro ed efficace, le consigliamo caldamente di leggere attentamente e per intero il presente manuale di istruzioni: contiene importanti informazioni per la sicurezza, raccomandazioni, etc. e aiuta a trarre il massimo beneficio dal suo nuovo condizionatore.

Le consigliamo anche di conservare il manuale insieme all'imballaggio: il primo per consultarlo in caso di necessità, il secondo per riporre il condizionatore correttamente al termine della bella stagione.

E per finire, le auguriamo il massimo piacere con il suo nuovo condizionatore!

DATI TECNICI

MODELLO	EUROM PAC12.2	EUROM PAC14.2
Capacità di raffreddamento	12000 BTU/ore3500 Watt	14000 BTU/ore4000 Watt
Consumo massimo di energia	1345 Watt	1538 Watt
Spostamento d'aria max	450 m3 / ora	450 m3 / ora
Tensione di alimentazione	220–240V / 50Hz	220–240V / 50Hz
Livello di potenza del suono	65dB(A)	65dB(A)
Refrigerante	R290/210gr.	R390 / 210 gr.
Classe di isolamento	IP20	IP20
Impostazioni ventola	3	3
Temperatura d'esercizio	18 - 35°C	18 - 35°C
Tubo di scarico	∅ 150 mm x 1500 mm.	∅ 150 mm x 1500 mm.
Peso netto	26 kg.	26 kg.
Dimensioni	44 x 33,5 x 71,5 cm (l x b x h)

ISTRUZIONI PER LA SICUREZZA A rotazione

Sicurezza generale

- L'apparecchio è adatto esclusivamente all'uso domestico.

- Accertarsi sempre (anche durante il trasporto) che l'apparecchio sia in posizione verticale. Qualora sia stato in posizione (anche parzialmente) orizzontale, attendere 2 ore prima di metterlo in funzione. È il tempo necessario al compressore per funzionare correttamente.

- Accertarsi che l'apparecchio poggi su una superficie solida, piana e orizzontale.

- Accertarsi che durante il funzionamento l'apparecchio abbia una distanza minima di 50 cm da ogni oggetto circostante.

- Accertarsi che spina e presa elettrica siano sempre ben visibili e raggiungibili.

• Non poggiare alcun oggetto sull'apparecchio.

- Non lasciare mai l'apparecchio in funzione senza controllo, neanche per breve tempo!

- Non utilizzare l'apparecchio in prossimità di sostanze facilmente infiammabili o esplosive, né di carburanti. Non utilizzare vernice, detergenti spray, insetticidi spray e simili su o in prossimità dell'apparecchio; possono deformare la plastica o provocare danni elettrici.

- Non ostruire, neanche parzialmente, le griglie per i flussi d'aria in entrata e in uscita. Non coprire l'apparecchio, pericolo di incendio!

• Non infilare dita o oggetti quali penne e simili nell'apparecchio attraverso le griglie e accertarsi di non bloccare la ventola.
• È necessario prestare supervisione a bambini, soggetti disabili e animali per assicurarsi che non giochino con l'apparecchio.
• L'apparecchio può essere utilizzato da bambini dagli 8 anni in su e da persone affette da disabilità fisiche, psichiche o sensoriali o mancanti di esperienza purché sotto il controllo o qualora abbiano ricevuto istruzioni riguardo l'uso sicuro dell'apparecchio e compreso i pericoli ad esso legati. I bambini non possono giocare con l'apparecchio. Le operazioni di pulizia e manutenzione non possono essere eseguite da bambini senza controllo.
• Non azionare l'apparecchio se si notano danni all'apparecchio stesso, al cavo elettrico o alla spina o se l'apparecchio mostra segni di malfunzionamento, è caduto o mostra altri guasti. Riportare l'apparecchio completo al rivenditore o presso un elettricista qualificato per controllo e/o riparazione. Richiedere sempre pezzi di ricambio originali. L'apparecchio (compresi cavo elettrico e spina) può essere aperto e/o riparato esclusivamente da persone autorizzate e qualificate.

Sicurezza elettrica

- L'apparecchio è adatto esclusivamente per l'uso in ambienti interni.

• Utilizzare esclusivamente la spina montata in fabbrica e nessun'altra forma di collegamento!

• L'apparecchio deve essere collegato nel rispetto delle vigenti norme nazionali di cablaggio.

- Prima dell'uso verificare che la presa che si intende utilizzare sia dotata di messa a terra, non presenti difetti e che la tensione coincida con quella indicata sull'etichetta identificativa dell'apparecchio. Eventuali danni provocati da tensione errata non sono coperti dalla garanzia.

- Quando l'apparecchio non viene utilizzato o durante le operazioni di pulizia o manutenzione o spostamento, spegnerlo prima, quindi estrarre la spina dalla presa elettrica. Muovere e/o spostare l'apparecchio sempre con cautela!

- Anche quando si mette in funzione l'apparecchio, inserire sempre prima la spina nella presa e solo dopo spostare l'interruttore di accensione su ON e utilizzare il pulsante di comando!

- Non utilizzare l'apparecchio in ambienti umidi o bagnati, né in prossimità di vasche, docce o piscine; non spruzzare acqua, olio o altro liquido su o nell'apparecchio.

- Evitare per quanto possibile di usare prolunghe elettriche. Qualora sia inevitabile, utilizzare un cavo di capacità adeguata (minimo 3 x 1,5 mm²) e tenerlo lontano dai percorsi di transito. Non spostare l'apparecchio tirandolo dal cavo elettrico e afferrare la spina se si intende estarla dalla presa. Non danneggiare/deformare/modificare il cavo elettrico e/o la presa elettrica; ciò può danneggiare il dispositivo o causare una scossa elettrica.

- Spegnere immediatamente il dispositivo ed estrarre la presa elettrica in caso di rumori strani o fumo.

- Se il cavo elettrico, la spina o l'apparecchio stesso sono danneggiati o guasti o presentano problemi, non usarli o spegnere immediatamente l'apparecchio, quindi estrarre la spina dalla presa elettrica. Apparecchio, spina e/o cavo devono essere riparati/sostituiti da un tecnico o personale qualificato equivalente. Eventuali riparazioni eseguite da personale non competente fanno decadere la garanzia e possono provocare situazioni pericolose!

Sicurezza dell'agente refrigerante R290:

• Leggere attentamente queste avvertenze.
• Questo dispositivo contiene il refrigerante R290, R290 è un agente refrigerante conforme alle normative europee. Non perforare mai il circuito refrigerante, R290 è infiammabile (GWP 3)!

• Per lo scongelamento non utilizzare nessun altro metodo se non quello illustrato dal costruttore.

• Questo dispositivo deve essere utilizzato e conservato in un luogo privo di fonti di combustione come una fiamma libera o dispositivi a gas o elettrici in funzione.

• Non perforare mai uno dei componenti del circuito refrigerante e non dare fuoco al dispositivo.
• Se il dispositivo è installato, è in funzione o viene conservato in un luogo non ventilato è necessario prendere precauzioni per evitare incendi o esplosioni causati da perdite di refrigerante. Assicurarsi che non ci siano fonti combustibili (fuoco, stufe, dispositivi elettrici che emettono scintille, sigarette accese ecc) nello stesso ambiente!
• Il dispositivo deve essere riposto in modo tale da prevenire danni meccanici.
• Installa, utilizza o conserva il dispositivo in un ambiente non più piccolo di 15m².
  • L'R290 è inodore e sarà quindi impossibile sentire l'odore di perdite!
• Le persone che agiscono sul circuito di raffreddamento o che ci lavorano devono essere in possesso delle giuste certificazioni emesse da un ente accreditato e con le quali si attesta che la persona in questione è competente e può manipolare il mezzo di raffreddamento conformemente ad una valutazione speciale, riconosciuta dagli enti operanti nel settore.
• Le riparazioni devono essere effettuate sulla base delle indicazioni del costruttore del dispositivo. La manutenzione e le riparazioni che richiedono l'assistenza di personale qualificato, devono essere svolte sotto l'osservazione di uno specialista di mezzi di refrigerazione infiammabili.

Per un'efficacia ottimale

• Non superare le dimensioni massime dell'ambiente indicate.
• Non posizionare l'apparecchio in prossimità di fonti di calore, non posizionare nello stesso ambiente di un'asciugatrice né esporre alla luce solare diretta.
• Chiudere finestre e porte e tenere chiuse tende o persiane durante le ore più calde della giornata.
• Tenere puliti i filtri.
• Ridurre le impostazioni di temperatura e ventilazione quando l'ambiente ha raggiunto le condizioni desiderate.

DESCRIZIONE

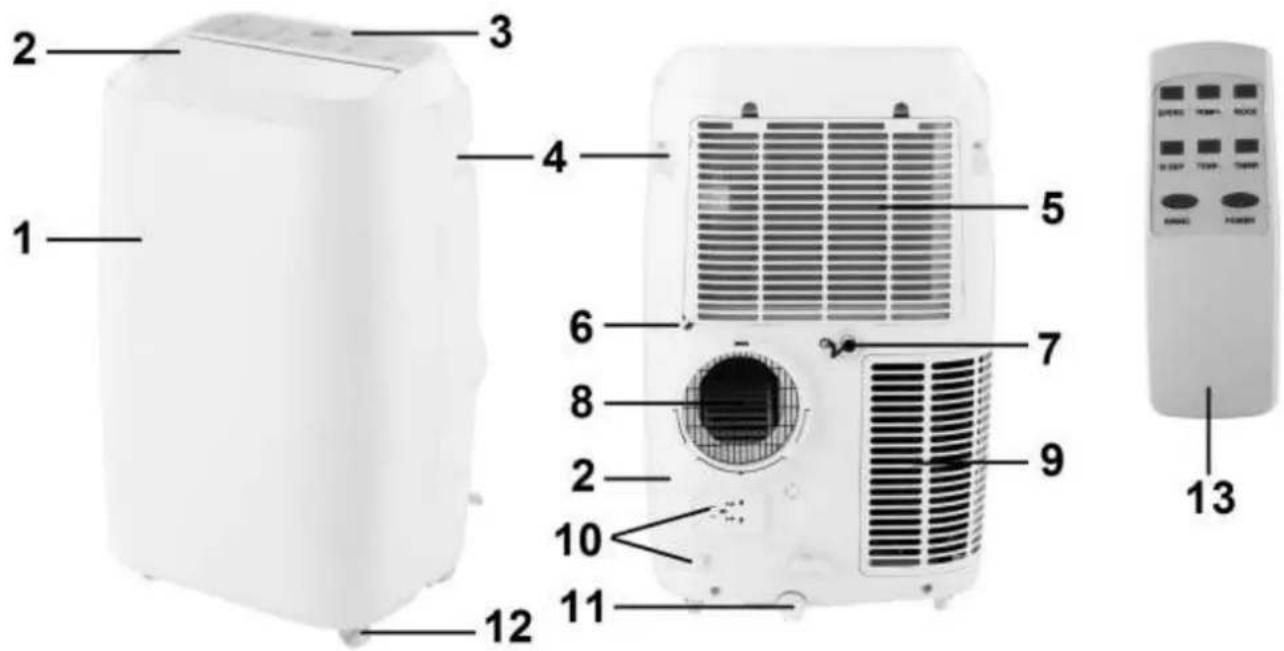

1 2 3 4 5 6 7 8 9 10 11 12 13

1 – pannello anteriore
2 - scarico dell'aria
3 – pannello di controllo
4 - maniglia
5 – ingresso aria
6 – cavo elettrico con spina
7 - scarico d'acqua - continuo

8 - attacco tubo di scarico aria calda
9 – ingresso aria
10 – alloggio cavo elettrico e spina
11 – punto di spurgo acqua
12 – rotelle
13 – telecomando

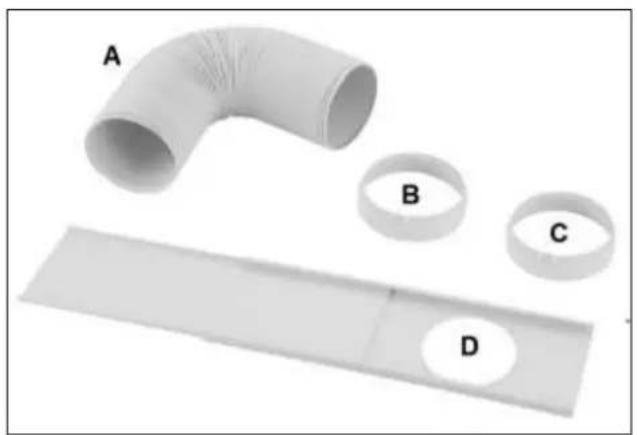

A - Tubo di scarico aria calda
B - Raccordo barra per finestra
C - Raccordo aria condizionata
D - Barra per finestra

IN INSTALLAZIONE

Il PAC12.2 e PAC14.2 EUROM sono condizionatori/deumidificatori mobili che possono essere spostati di camera in camera.

- Rimuovere tutto il materiale di imballaggio facendo attenzione che l'apparecchio resti sempre in posizione verticale.

- Prima dell'uso, controllare che tutti gli accessori siano presenti e che apparecchio e accessori non presentino danni. Non utilizzare l'apparecchio danneggiato, ma rivolgersi al proprio rivenditore!

- Posizionare l'apparecchio su una superficie solida, piana, asciutta e orizzontale in prossimità di una presa elettrica e di una possibilità di scarico per l'aria calda, ad es. una finestra che può essere aperta solo parzialmente. Accertarsi che l'apparecchio abbia su ogni lato almeno 50 cm di spazio libero e rispettare tutte le indicazioni delle istruzioni per la sicurezza.

- Per la funzione di deumidificazione collegare un tubo di scarico all'apposito punto di scarico d'acqua-continuo (7). Condurre quindi il tubo in un secchio o pozzetto. Il tubo non può essere in salita! L'apparecchio è così pronto per l'uso.

- Per la funzione di raffreddamento non è necessario collegare il tubo di scarico dell'acqua. Posizionare la barra per finestre nell'apertura della finestra, vedi fig. La lunghezza della barra è regolabile da 67,5 a 123 cm.

- Avvitare il raccordo per il condizionatore su un'estremità e quello per la barra sull'altra estremità del tubo di scarico.

• Inserire il raccordo per il condizionatore nelle apposite fessure sul retro del condizionatore.

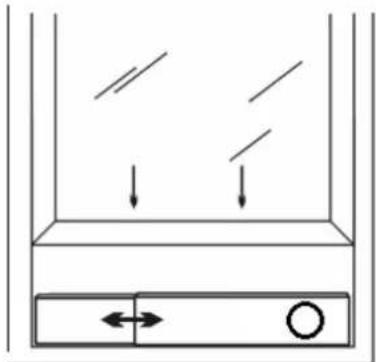

• Fissare l'altra estremità del tubo di scarico nell'apertura della barra per finestre, per condurre all'esterno l'aria calda da scaricare.
• Il tubo di scarico può anche essere appeso ad una finestra aperta senza l'apposita barra, ma questo metodo è meno efficace.
• Evitare che il tubo formi curve o piegature provocando l'accumulo di aria umida emessa, con conseguente possibilità di perdite, surriscaldamento o spegnimento del condizionatore.
• Attenzione! Non utilizzare il condizionatore prima di averlo installato secondo le precedenti istruzioni!
• Attenzione! Accertarsi che nell'apparecchio non possa penetrare acqua!
• Attenzione! La lunghezza del tubo di scarico è appositamente calcolata sulla potenza del condizionatore. Non sostituirlo né prolungarlo con altro tubo, perché potrebbe compromettere il corretto funzionamento del condizionatore. Il tubo può essere teso, ma per ottenere un'efficacia ottimale va tenuto alla lunghezza minima possibile.
  • Non dimenticare la prevenzione dei furti!

FUNZIONAMENTO

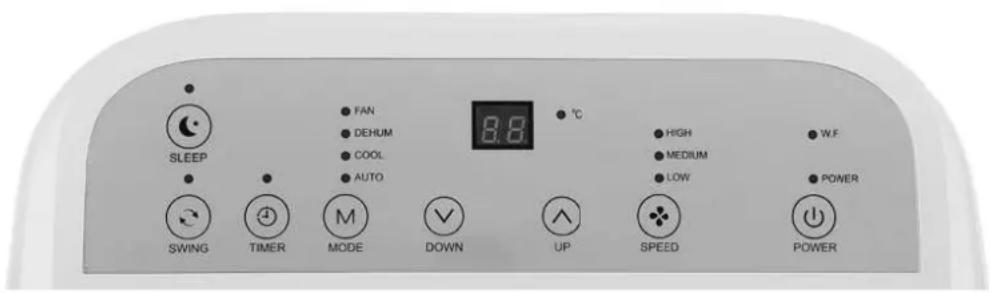

SLEEP FAN DEHUM COOL AUTO 8.8 °C HIGH MEDIUM LOW W.F POWER SWING TIMER MODE DOWN UP SPEED POWER

Il pannello di controllo e il telecomando dispongono degli stessi pulsanti: con questi si possono eseguire le stesse funzioni. Il pannello di controllo dispone di spie luminose che indicano cosa è stato selezionato. Inoltre sul pannello di controllo c'è una spia W.F. (Serbatoio d'acqua pieno) e un display che mostra le impostazioni di temperatura e il timer.

Prima di mettere in funzione l'apparecchio, verificare che:

• sia installato nel rispetto delle indicazioni e istruzioni per la sicurezza
  • non presenti danni o guasti
• la presa elettrica che si desidera utilizzare sia della tensione riportata sulla targhetta identificativa (220-240V / 50Hz)
  • non vi siano altri apparecchi collegati alla stessa presa elettrica

Se tutto è a posto, inserire la spina nella presa elettrica. Premendo il tasto di POWER si mette in funzione l'apparecchio.

Mediante il selettore MODE è possibile scegliere una specifica funzione: funzionamento automatico, raffreddamento, deumidificazione e ventilare. Ad ogni pressione del pulsante la funzione cambia. La spia sul pannello di controllo indica quale funzione è attiva. Se si seleziona raffreddamento o deumidificazione, attendere 3 minuti dopo l'accensione o lo spegnimento prima di riaccendere o spegnere l'apparecchio. È il tempo necessario al compressore per ripristinarsi.

Raffreddamento automatico

Premere MODE fino a che non si accende la spia AUTO.

Il dispositivo sceglierà automaticamente, in base alla temperatura ambiente, la temperatura desiderata e la funzione corrispondente: raffreddare, deumidificare o ventilare. Anche questa spia si accende.

Temperatura ambiente	< 23°C	23°C ≤ temp. amb. ≤ 26°C.	≥ 26°C
Modalità	Ventilare (fan)	Deumidificare (dehum)	Raffreddare (cool)
Temperatura desiderata	21°C	23°C	25°C

Raffreddamento

Premere MODE fino a che non si accende la spia COOL.
Premere TEMP+ / TEMP- (Λ / V) per impostare la temperatura desiderata (da 16°C a 31°C).
Premere SPEED per selezionare la velocità di ventilazione desiderata (bassa, media o alta).

Deumidificazione

➢ Verificare prima che il tubo di scarico dell'acqua sia collegato, vedi pag. 6!
Premere MODE fino a che non si accende la spia DEHUM.
La temperatura è impostata automaticamente a due gradi sotto la temperatura dell'ambiente (16°C tot 31°C).
La velocità del ventilatore si imposta automaticamente sulla posizione bassa ("LOW").

Ventilare:

Premere MODE fino a che non si accende la spia FAN.
Premere SPEED per impostare la velocità di aria desiderata (bassa, media o alta).

Durante la funzione "raffreddamento" e "deumidificazione" il dispositivo si spegne di tanto in tanto per permettere ai radiatori di scongelarsi. Dopo qualche minuto il dispositivo si riaccenderà. Non utilizzare mezzi per accelerare questo processo e non modificare le impostazioni nel frattempo!

Quando le funzioni "raffreddamento" e "deumidificazione" sono attivate il dispositivo funzionerà continuamente, a meno che:

• la temperatura dell'ambiente sia più bassa della temperatura impostata
• il timer è impostato su un orario di fine

Timer

Con il pulsante del Timer è possibile far partire o spegnere automaticamente il condizionatore trascorso un intervallo precedentemente impostato.

Avvio automatico Accendere il dispositivo e impostare la funzione (MODE) e la temperatura. Spegnere nuovamente il dispositivo. Premere il pulsante del timer e selezionare mediante i pulsanti di regolazione della temperatura il momento in cui si desidera far partire l'apparecchio: ad ogni pressione del pulsante Λ (up) l'intervallo aumenta di un'ora, ad ogni pressione del V (down) è ridotto di un'ora. Se sul display è indicato ad es. 5 ore, il condizionatore si azionerà trascorse 5 ore.

Spegnimento automatico Il condizionatore è acceso. Premere il pulsante del timer e selezionare con i pulsanti di regolazione della temperatura il momento in cui si desidera che l'apparecchio si spenga; ad ogni pressione del pulsante Λ (up) l'intervallo aumenta di un'ora, ad ogni pressione del pulsante V (down) è ridotto di un'ora. Se sul display è indicato ad es. 2 ore, il condizionatore si spegnerà trascorse 2 ore. Il timer può essere impostato da 1 a 24 ore.

Oscillazione

Premendo durante il funzionamento sul tasto SWING si aprirà lo sportelletto (e dunque la corrente d'aria) e questo inizierà ad oscillare. Premere nuovamente per spegnere l'oscillazione.

Riposo

Scegliere per la modalità MODE “raffreddamento” (COOL) e impostare la temperatura desiderata.
Premere sul pulsante “SLEEP”; dopo un'ora il dispositivo aumenterà automaticamente la temperatura desiderata di un grado, e dopo un'altra ora la aumenterà di un secondo grado. In questa modalità il dispositivo continua a funzionare.
Premendo nuovamente su "SLEEP" si annulla la funzione.

Scarico acqua

Durante il raffreddamento l'apparecchio sottrae acqua all'aria. L'acqua evapora per la maggior parte, ma eventuale quantità in eccesso si raccoglie nell'apposito serbatoio. Quando è pieno, il compressore ed il motore si fermano automaticamente e la spia "serbatoio acqua pieno" si accende.

Spegnere in questo caso il condizionatore ed estrarre la spina dalla presa elettrica. Per

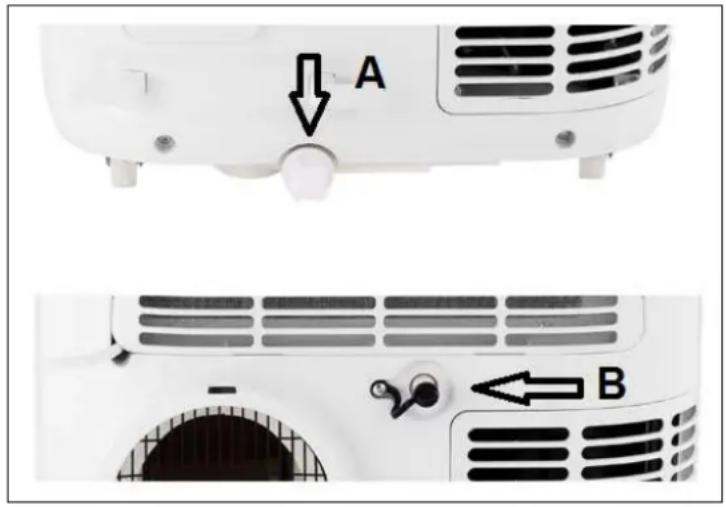

svuotare il serbatoio svitare il tappo A dallo scarico dell'acqua e svuotare il serbatoio in un tombino o in una bacinella o simile. Non dimenticare di riavvitare il tappino al termine dell'operazione!

Sarà quindi possibile rimettere in funzione il condizionatore.

Durante la funzione di deumidificazione viene sottratta più acqua all'aria. Per questo si consiglia di collegare un tubo sullo scarico d'acqua-continuo B durante questa funzione e far defluire l'acqua verso uno scarico (posizionato più in basso) (drenaggio-continuo).

A B

Se la pompa d'acqua dovesse essere danneggiata ma si vorrà comunque continuare ad utilizzare il dispositivo sarà necessario collegare ad uno dei due scarichi d'acqua-continuo un tubo per lo scarico continuo dell'acqua. Il dispositivo potrà continuare ad essere utilizzato.

Sicurezza

Il PAC12.2&14 è dotato di protezione dal surriscaldamento che spegne l'apparecchio qualora si surriscaldi. Nel caso ciò accada, estrarre la spina dalla presa elettrica e lasciar raffreddare il PAC12.2&14 per almeno 30 minuti. Eliminare inoltre la causa del surriscaldamento:

l'apparecchio non è (parzialmente) coperto? È troppo vicino ad una parete o altro ostacolo che impedisce che l'aria sia correttamente aspirata o espulsa?

Fatto ciò, è possibile rimettere l'apparecchio in funzione, ma tenerlo sotto controllo per i primi 30 minuti per monitorare che non si verifichino circostanze anomale. Qualora si presentino o si verifichi nuovamente il surriscaldamento senza alcuna causa evidente, rivolgersi al proprio rivenditore o ad un tecnico qualificato per controllo/riparazione.

PULIZIA E MANUTENZIONE

Attenzione! Prima di eseguire operazioni di pulizia o manutenzione sul condizionatore, spegnere sempre l'apparecchio ed estrarre la spina dalla presa elettrica! Per mantenere il condizionatore in condizioni ottimali è necessario pulirlo periodicamente.

Pulizia dell'esterno

Utilizzare un panno morbido e umido per spolverare l'esterno. Non utilizzare mai spray e accertarsi che non entri acqua nell'apparecchio! Non utilizzare detergenti aggressivi, benzene,

detersivi, salviette impregnate di sostanze chimiche o altre soluzioni detergenti. Possono danneggiare il materiale esterno.

Asciugare quindi l'apparecchio con un panno asciutto.

Pulizia dei filtri

Pulire i filtri ogni due settimane; il condizionatore non funziona correttamente se i filtri sono sporchi.

• Aprire la griglia dello scarico d'aria e rimuovere il filtro.
• Pulire il filtro in acqua tiepida (max. 40°C) con eventualmente del detergente neutro. Lasciare asciugare completamente il filtro all'ombra.
• Riposizionare il filtro nella griglia e la griglia stessa nel dispositivo.

Attenzione! Non azionare mai il condizionatore senza filtri!

Pulizia di fine stagione

Quando si ripone l'apparecchio per un periodo prolungato, seguire le seguenti indicazioni.

• Aprire lo scarico d'acqua (11) e lasciar uscire completamente l'acqua condensata. Far funzionare l'apparecchio con la sola ventola azionata per qualche ora, per far asciugare completamente il condizionatore all'interno.
• Spegnere il condizionatore ed estrarre la spina dalla presa elettrica. Pulire i filtri e rimontarli o sostituirli.
• Svitare il tubo di scarico dall'apparecchio per prevenire danni.
• Riporre il condizionatore se possibile nell'imballaggio originale o in un sacco di plastica e conservarlo in un luogo asciutto, non più piccolo di 10m². Non poggiare oggetti pesanti sull'apparecchio

RISOLUZIONE DEI PROBLEMI

In caso di malfunzionamenti del dispositivo si può tentare di eseguire le seguenti azioni per risolvere il problema. Se ciò non succede, portare il dispositivo presso un elettrotecnico qualificato per la riparazione. Non cercare di eseguire riparazioni da soli!

L'apparecchio non parte premendo il pulsante di accensione/spegnimento

• La spina è inserita nella presa elettrica?
• L'interruttore differenziale è azionato? Guasto alla corrente?
• Il serbatoio dell'acqua è pieno? Svuotarlo.
• La temperatura ambiente è inferiore alla temperatura impostata; regolare la temperatura impostata.

L'apparecchio sembra funzionare poco

• Forse la temperatura impostata è troppo alta?
• Luce solare diretta? Chiudere le tende.
• Finestre e/o porte aperte? Chiuderle.
• Troppe persone nella camera? Producono calore!
• Ambiente troppo grande?
• Nell'ambiente c'è qualcosa che produce (molto) calore? Spegnerlo o rimuoverlo.
• Il filtro è pieno di polvere o coperto di sporco? Pulirlo.
• Ingresso o (tubo di) uscita dell'aria bloccato? Accertarsi che l'aria fluisca liberamente.

L'apparecchio genera rumore

• La superficie su cui poggia è solida, piana e orizzontale?
• Anche il refrigerante che gira nell'apparecchio produce rumore. È normale.

L'apparecchio si spegne da sé

- È possibile che si sia azionata la protezione dal surriscaldamento. Vedi paragrafo "Sicurezza".

Messaggio d'errore Codice E0

- Sensore temperatura guasto. Sostituirlo. L'apparecchio funziona anche senza impostazione della temperatura.

Messaggio d'errore Codice E2

- Serbatoio dell'acqua pieno. Spegnere l'apparecchio e svuotarlo manualmente. Quindi riaccenderlo.

NON TENTARE MAI DI RIPARARE DA SÈ L'APPARECCHIO!

SMALTIMENTO

Nell'UE questo simbolo indica che questo prodotto non può essere smaltito con i normali rifiuti domestici. I dispositivi scartati contengono materiali di valore che possono essere riciclati per salvaguardare l'ambiente e la salute da rifiuti non regolamentati. Portare i dispositivi dismessi presso un punto di raccolta dei rifiuti o riferirsi al venditore presso cui ha comprato il dispositivo. Questi possono occuparsi del riciclaggio del maggior numero di parti del dispositivo.
