MANUALE UTENTE Smart Bike Monitor SBS

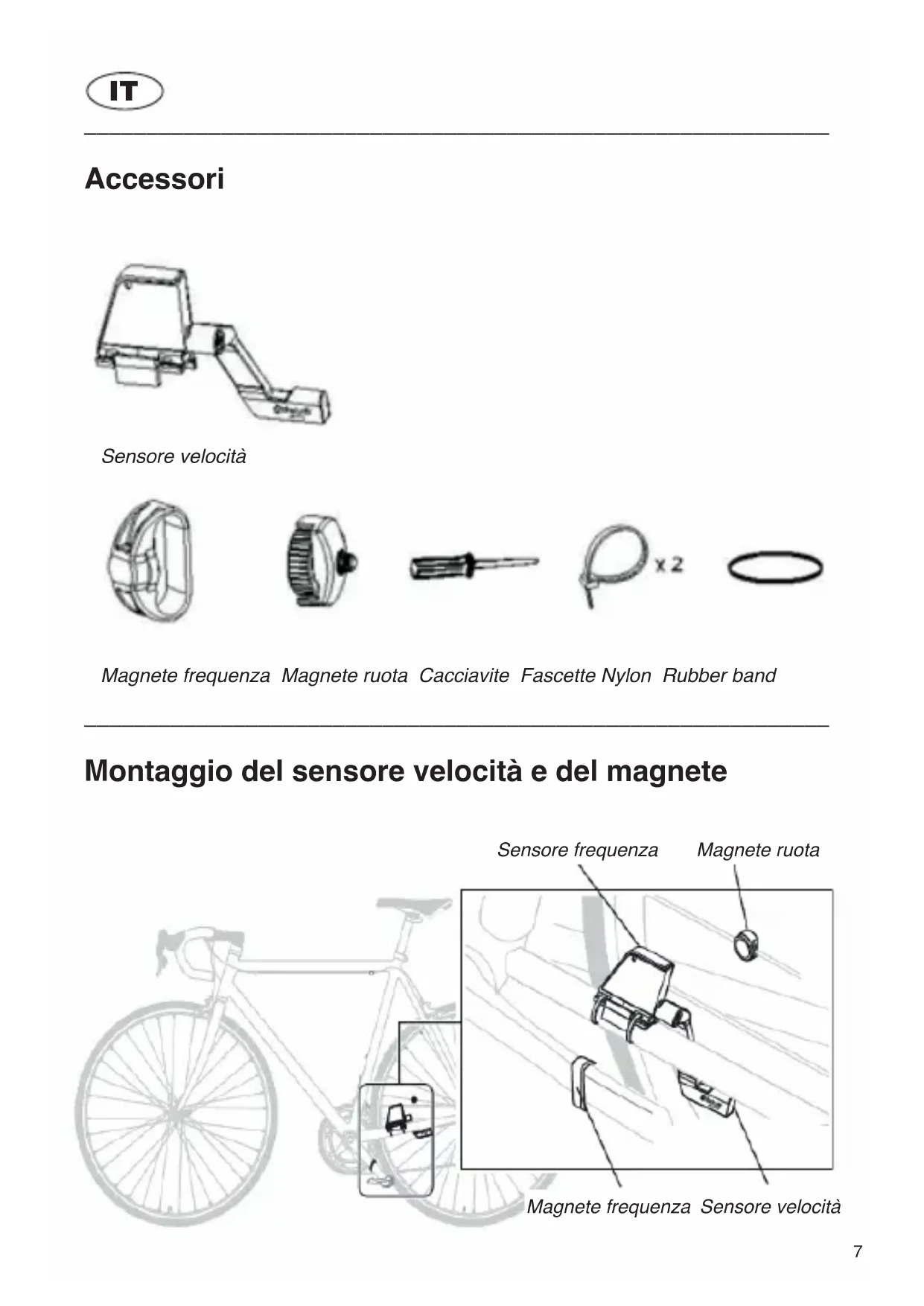

Magnete frequenza Magnete ruota Cacciavite Fascette Nylon Rubber band

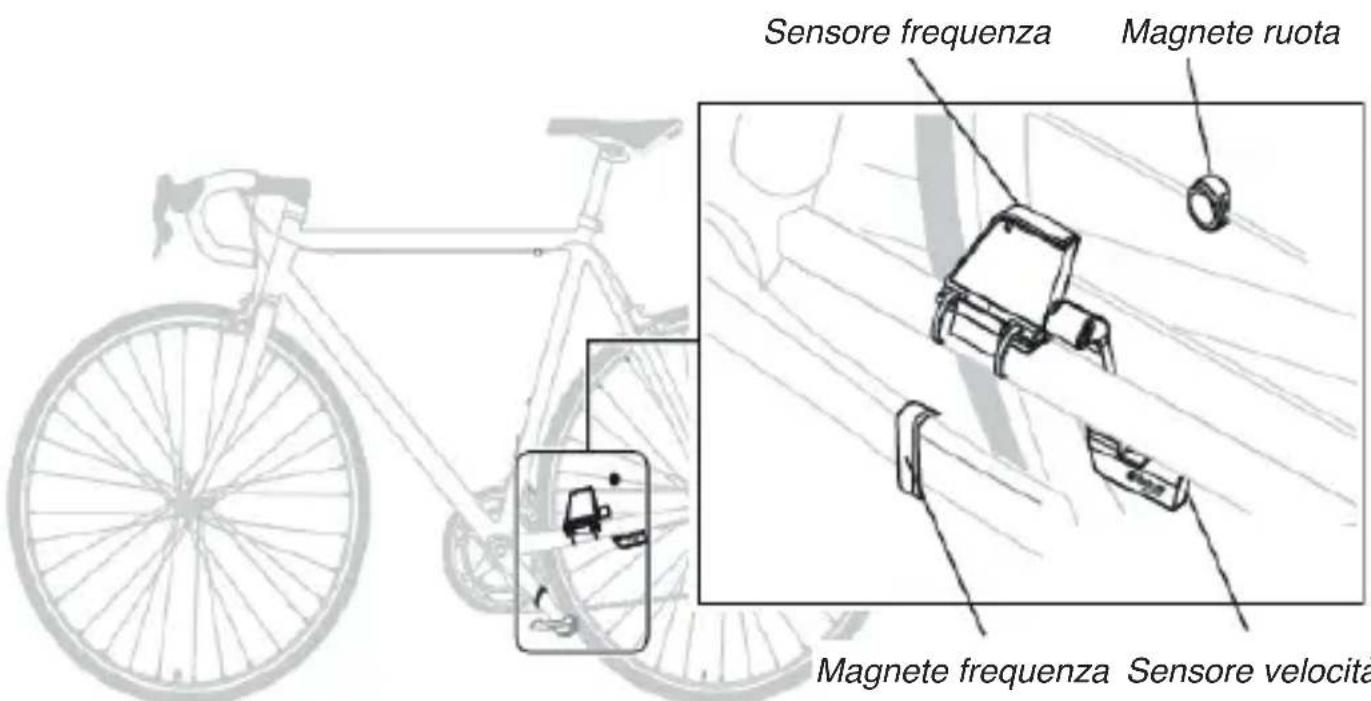

Montaggio del sensore velocità e del magnete

Sensore frequenza Magnete ruota Magnete frequenza Sensore velocità

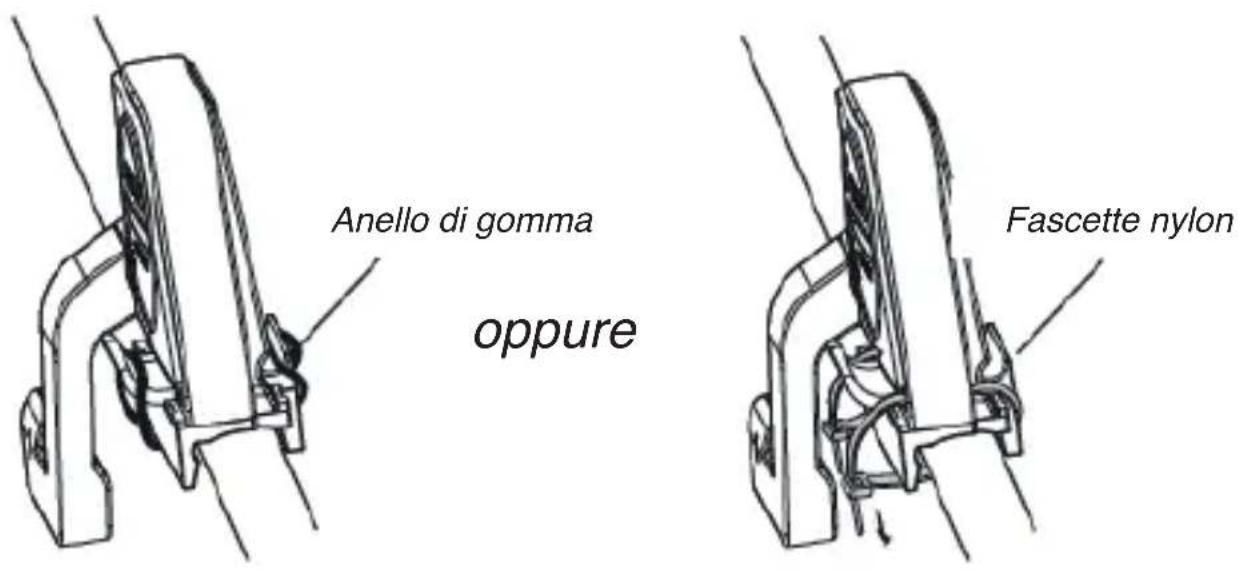

Fissaggio del sensore velocità

Pulire bene il punto adatto per il sensore sulla forcella posteriore della bici. Non installate il sensore sullo stesso lato della catena. Montare il sensore con il logo verso l'esterno (non rivolto verso la ruota).

Montare il magnete

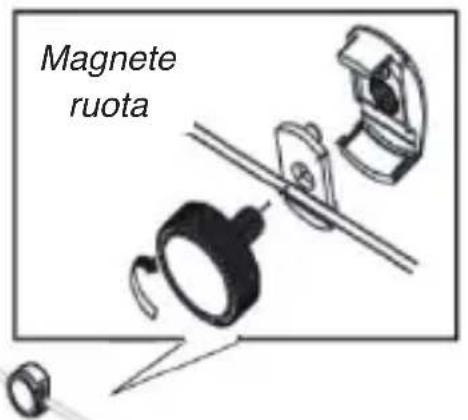

1 Allentare il magnete da ruota ed installarlo su un raggio.

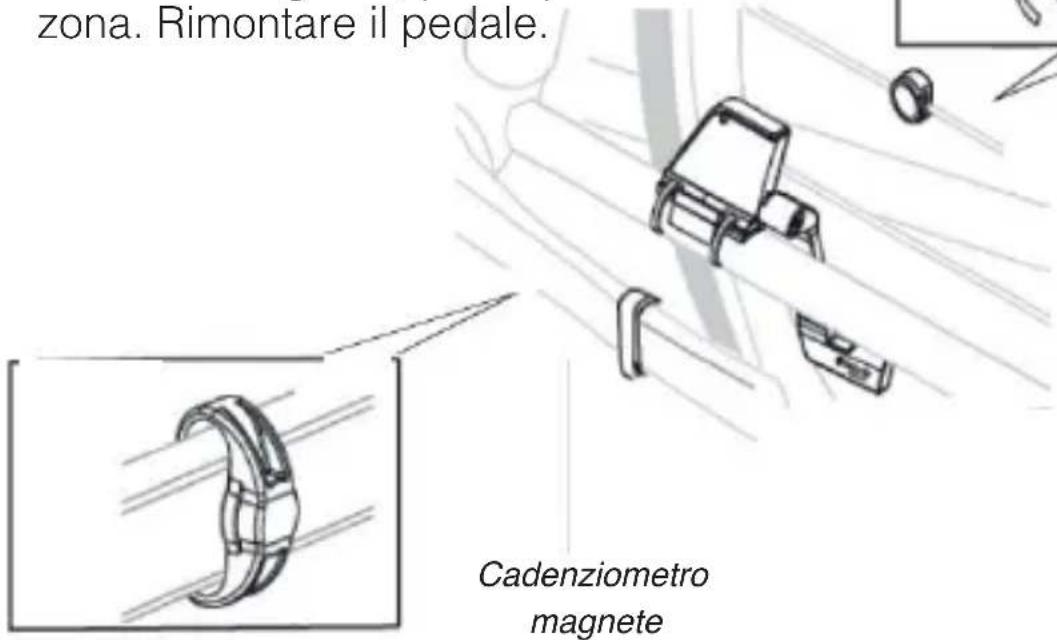

2 Rimuovere il pedale. Posizionare il magnete di cadenza verticalmente sul lato interno della manovella. Prima di fi ssare il magnete, pulire perfettamente la zona. Rimontare il pedale.

Magnete ruota

zona. Rimontare il pedale. Cadenziometro magnete

Sensore Zona 2~5MM 2~5MM Sensore Zona

Chiuso Aperto Moneta Coperchio batteria CR2032 batteria

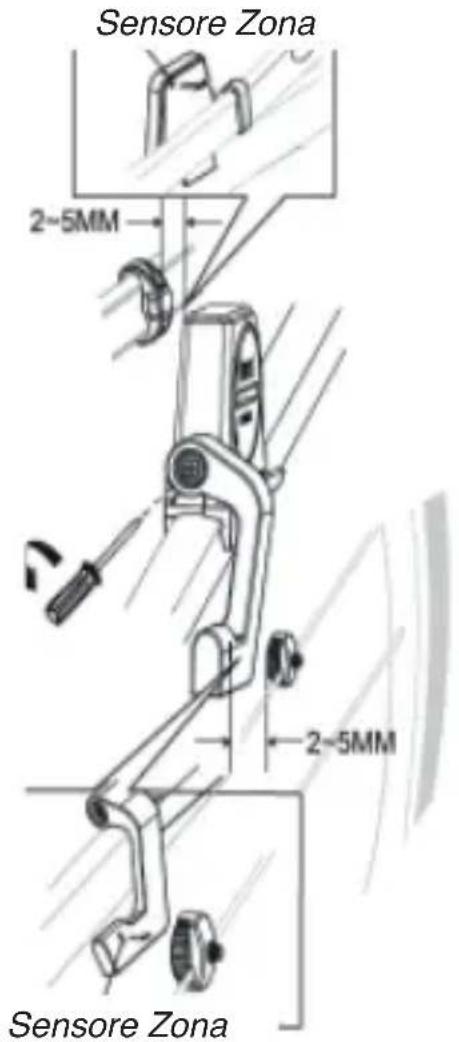

3 Regolare bene la posizione del magnete di cadenza e sensore in modo che il magnete si trovi vicino al sensore senza toccarlo. La distanza tra il sensore e il magnete deve essere tra 2-5mm.
4 Utilizzare il cacciavite per regolare accuratamente la posizione del sensore.
5 Il puntino cavo nel retro del sensore dovrebbe indica il punto giusto in cui il magnete deve passare quando è in movimento.
6 Provare a ruotare il pedale per controllare il sensore di cadenza: quando in posizione corretta, fi ssarlo utilizzando le fascette di nylon.

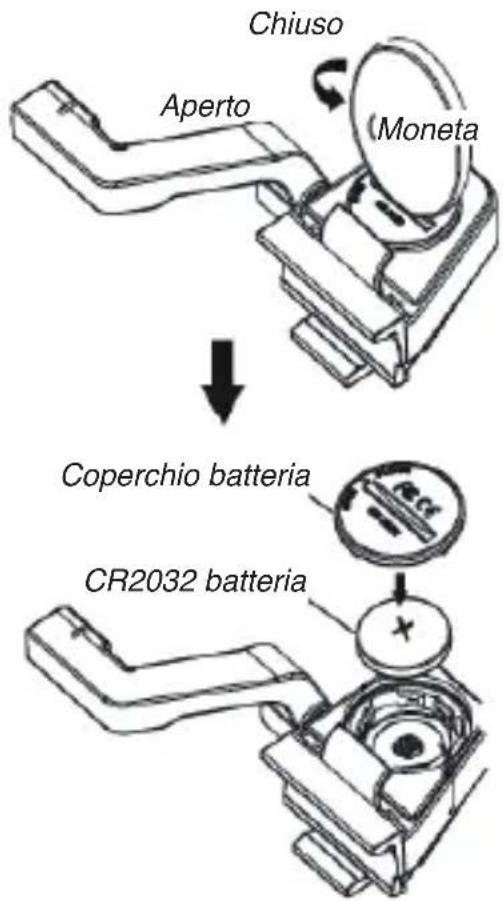

Sostituzione della batteria

Il sensore di velocità contiene una batteria sostituibile CR2032 posto sotto il coperchio.

Per sostituirla, rimuovere con una moneta il coperchio per aprire. Togliere il coperchio e la batteria, attendere 30 secondi, inserire la nuova batteria e chiudere di nuovo con una moneta.

Assicurarsi di sostituire adeguatamente l'O-ring di protezione interna.

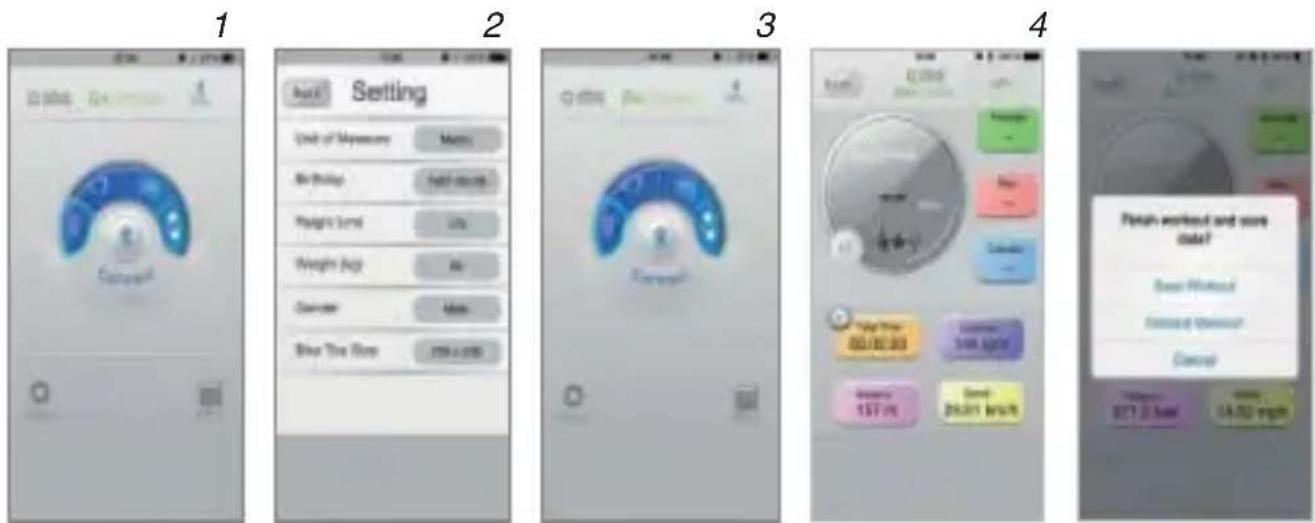

Istruzioni applicazione Go Fitness

1 Scarica l'applicazione Go Fitness da App Store o Google Play.
2 Accendere Bluetooth® e l'applicazione sul telefono. Impostare le informazioni personali.
3 Toccare l'icona bici, poi l'icona Bluetooth® sull'interfaccia per collegare l'App ed il sensore.
4 Quando l'applicazione è pronta, verificare i dati di allenamento sull'interfaccia come nel disegno.
5 Toccare icona indietro per salvare o eliminare dati di allenamento.

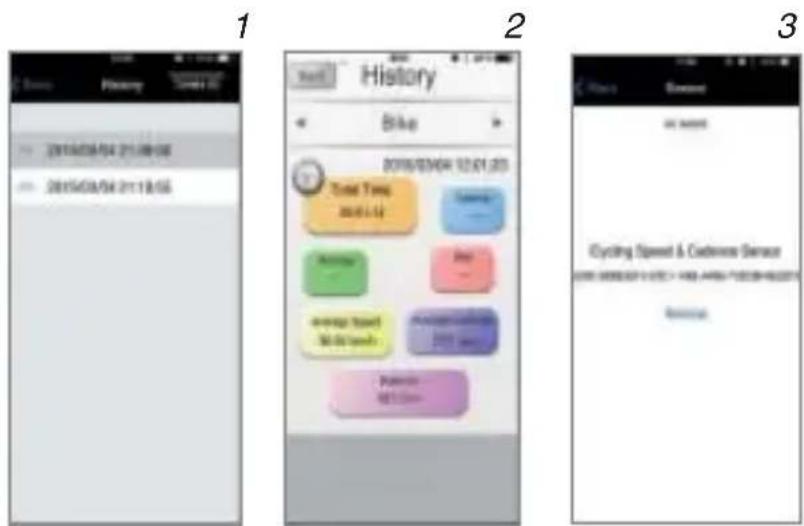

6 Toccare l'icona dello storico per rivedere i dati salvati. Scegli quello con l'icona bici per controllare.
7 Se il sensore fallisce la connessione con l'applicazione, toccare l'icona Bluetooth nell'angolo in alto a destra per gestire la connessione; rimuovere la connessione precedente e riprovare l'associazione.
8 Compatibilità: iOS 7.0 e oltre - Android 4.3 e oltre App: Go Fitness

Specifi che tecniche

Item Specifi cation
Modello TEBIKEMONITOR
Dimensione (WxHxD) 88.4 x 68.1 x27.1 mm
Batteria CR2032
Durata batteria 1 anno
Materiale polimero termoplastico
Precisione ± 1
Protezione intemperie Struttura	resistente alle intemperie
Raggio d'azione 10 m Max
Temperatura di funzionamento	-10°C to 50°C / + 14°F to + 122°F

Compatibilità

Sistema Compatibile
iOS iOS 7.0 e più recenti
Android Android 4.3 e più recenti

Compatibilità device
iOS	iPhone 4S, 5, 5C, 6 e più recenti, New iPad e più recenti
Android Samsung: Galaxy S3,	S4, Note II, Note III, Google Nexus4, Google Nexus7, Huawei, Xiaomi

Apps Compatibili

Go Fitness

Obblighi di informazione ex art. 13 D.Lgs 25/07/2005 n.151

È vietato smaltire i rifiuti di apparecchiature elettriche ed elettroniche come rifiuti urbani, come evidenziato anche dal simbolo riportato sul prodotto e/o sulla confezione. Tali rifiuti sono soggetti a raccolta differenziata organizzata dai comuni o possono essere riconsegnati al distributore al dettaglio in caso di acquisto di una nuova apparecchiatura dello stesso tipo. Lo smaltimento abusivo o l'uso improprio di tali apparecchiature o parti di esse può danneggiare l'ambiente e la salute a causa della presenza di sostanze pericolose. Lo smaltimento abusivo di detti rifiuti è sanzionato ai sensi del D.Lgs 25/07/2005 n.151.
