MANUALE UTENTE RI 9373 PHILIPS

La macchina per caffè è indicata per la preparazione di 1 o 2 tazze di caffè espresso ed è dotata di un tubo orientabile per l’erogazione del vapore e dell’acqua calda. I comandi sulla parte frontale dell’apparecchio sono contrassegnati con simboli di facile interpretazione. La macchina è stata progettata per uso domestico e non è indicata per un funzionamento continuo di tipo professionale. Attenzione. Non si assumono responsabilità per eventuali danni in caso di: • Impiego errato e non conforme agli scopi previsti; • Riparazioni non eseguite presso centri d’assistenza autorizzati; • Manomissione del cavo d'alimentazione; • Manomissione di qualsiasi componente della macchina; • Impiego di pezzi di ricambio e accessori non originali; • Mancata decalcificazione e stoccaggio in locali al di sotto di 0°C. In questi casi viene a decadere la garanzia.

1.1 Per facilitare la lettura Il triangolo d’avvertimento indica tutte le istruzioni importanti per la sicurezza dell’utente. Attenersi scrupolosamente a tali indicazioni per evitare ferimenti gravi!

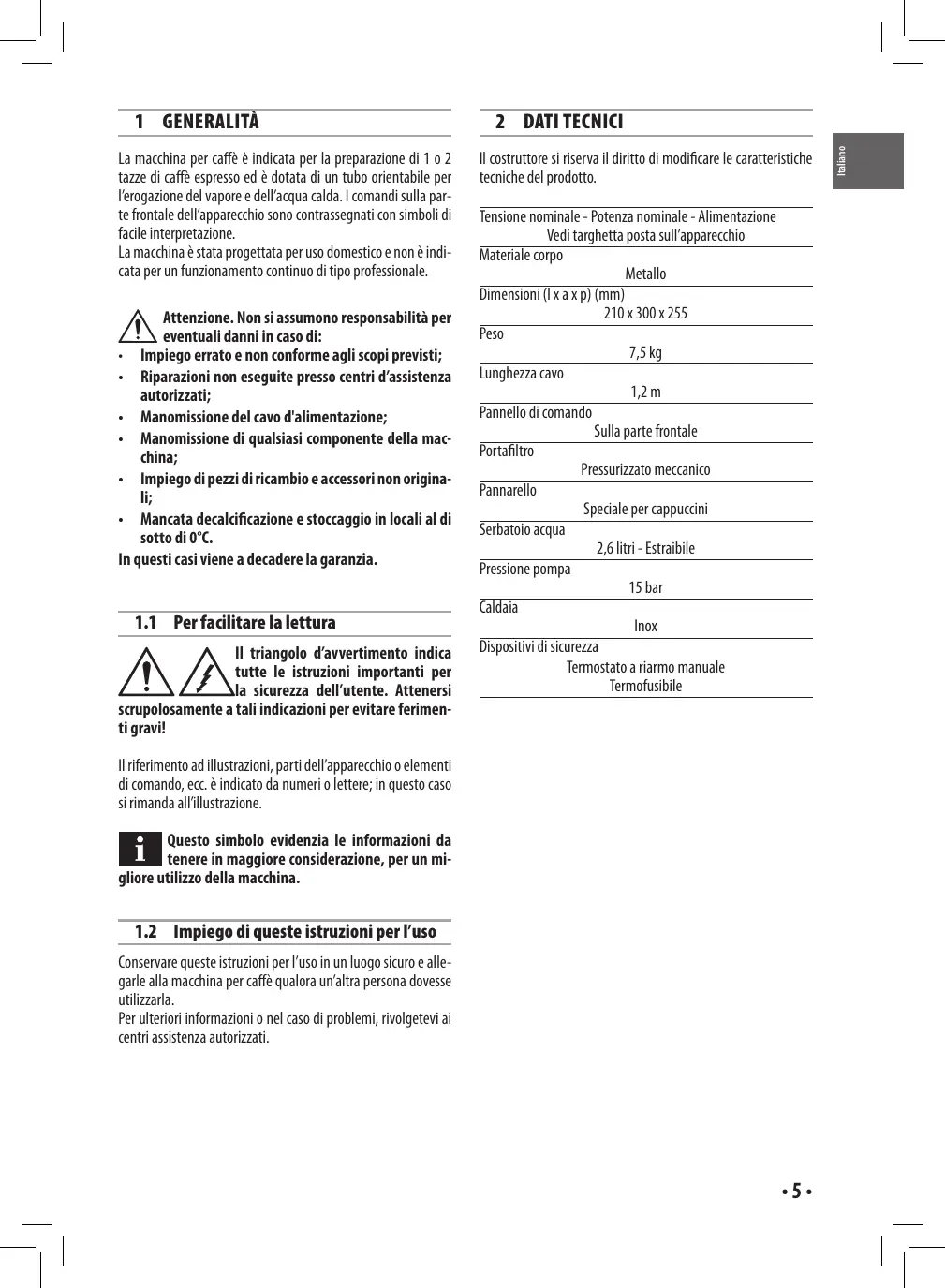

2 Dati tecnici Il costruttore si riserva il diritto di modificare le caratteristiche tecniche del prodotto. Tensione nominale - Potenza nominale - Alimentazione Vedi targhetta posta sull’apparecchio Materiale corpo Metallo Dimensioni (l x a x p) (mm) 210 x 300 x 255 Peso 7,5 kg Lunghezza cavo 1,2 m Pannello di comando Sulla parte frontale Portafiltro Pressurizzato meccanico Pannarello Speciale per cappuccini Serbatoio acqua 2,6 litri - Estraibile Pressione pompa 15 bar Caldaia Inox Dispositivi di sicurezza Termostato a riarmo manuale Termofusibile

Il riferimento ad illustrazioni, parti dell’apparecchio o elementi di comando, ecc. è indicato da numeri o lettere; in questo caso si rimanda all’illustrazione. Questo simbolo evidenzia le informazioni da tenere in maggiore considerazione, per un migliore utilizzo della macchina.

1.2 Impiego di queste istruzioni per l’uso Conservare queste istruzioni per l’uso in un luogo sicuro e allegarle alla macchina per caffè qualora un’altra persona dovesse utilizzarla. Per ulteriori informazioni o nel caso di problemi, rivolgetevi ai centri assistenza autorizzati.

3 Norme di sicurezza

Mai mettere a contatto dell’acqua le parti sotto corrente: pericolo di cortocircuito! Il vapore surriscaldato e l’acqua calda possono provocare scottature! Mai dirigere il getto di vapore o dell’acqua calda verso parti del corpo, toccare con precauzione il beccuccio vapore / acqua calda: pericolo di scottature!

Destinazione d’uso La macchina per caffè è prevista esclusivamente per l’impiego domestico. È vietato apportare modifiche tecniche e ogni impiego illecito, a causa dei rischi che essi comportano! L’apparecchio non è destinato ad essere utilizzato da persone (compresi i bambini) con ridotte capacità fisiche, mentali o sensoriali o con esperienza e/o competenze insufficienti, a meno che non siano sotto la supervisione di una persona responsabile della loro sicurezza o non vengano da essa istruite sull’uso dell’apparecchio.

Alimentazione di corrente Collegare la macchina per caffè soltanto ad una presa di corrente adeguata. La tensione deve corrispondere a quella indicata sulla targhetta dell’apparecchio.

Cavo d’alimentazione Mai usare la macchina per caffè se il cavo d’alimentazione è difettoso. Se il cavo d’alimentazione è danneggiato, deve essere cambiato dal produttore o dal suo servizio assistenza clienti. Non far passare il cavo d’alimentazione per angoli e su spigoli vivi, sopra oggetti molto caldi e proteggerlo dall’olio. Non portare o tirare la macchina per caffè tenendola per il cavo. Non estrarre la spina tirandola per il cavo oppure toccarla con le mani bagnate. Evitare che il cavo d’alimentazione cada liberamente da tavoli o scaffali.

Protezione d’altre persone Tenere i bambini sotto supervisione, per evitare che giochino con l’apparecchio. I bambini non si rendono conto del pericolo connesso agli elettrodomestici. Non lasciare alla portata dei bambini i materiali utilizzati per imballare la macchina.

Pericolo d’ustioni Evitare di dirigere contro se stessi e/o altri il getto di vapore surriscaldato e/o d’acqua calda. Usare sempre le apposite maniglie o manopole. Non disinserire (togliere) mai il portafiltro “Crema” durante l’erogazione del caffè. Durante la fase di riscaldamento dal gruppo erogazione caffè possono uscire gocce d’acqua calda.

Ubicazione Sistemare la macchina per caffè in un posto sicuro, dove nessuno può rovesciarla o venirne ferito. Acqua calda o vapore surriscaldato potrebbero fuoriuscire: pericolo di scottature! Non tenere la macchina a temperatura inferiore a 0°C; c'è il pericolo che il gelo possa danneggiare la macchina. Non usare la macchina per caffè all’aperto. Non posare la macchina su superfici molto calde e nelle vicinanze di fiamme libere per evitare che la carcassa fonda o comunque si danneggi.

Pulizia Prima di pulire la macchina, è indispensabile disinserire tutti i tasti e poi staccare la spina dalla presa di corrente. Inoltre, aspettare che la macchina si raffreddi. Mai immergere la macchina nell’acqua! È severamente vietato cercare d’intervenire all’interno della macchina. Non utilizzare, per scopi alimentari, l’acqua rimasta nel serbatoio per alcuni giorni, lavare il serbatoio e riempirlo con acqua fresca potabile.

Spazio per l’uso e la manutenzione Per il corretto e buon funzionamento della macchina per caffè si consiglia quanto segue: • Scegliere un piano d’appoggio ben livellato; • Scegliere un ambiente sufficientemente illuminato, igienico e con presa di corrente facilmente accessibile; • Prevedere una distanza minima dalle pareti della macchina come indicato in figura (Fig.A).

Custodia della macchina Quando la macchina rimane inutilizzata per un periodo prolungato, disinserire la macchina e staccare la spina dalla presa. Custodirla in luogo asciutto e non accessibile ai bambini. Proteggerla dalla polvere e dallo sporco.

Riparazioni / Manutenzione Nel caso di guasti, difetti o sospetto di difetto dopo una caduta, staccare subito la spina dalla presa. Mai mettere in funzione una macchina difettosa. Soltanto i Centri di Assistenza Autorizzati possono effettuare interventi e riparazioni. Nel caso di interventi non eseguiti a regola d’arte, si declina ogni responsabilità per eventuali danni.

Antincendio In caso di incendio utilizzare estintori ad anidride carbonica (CO2). Non utilizzare acqua o estintori a polvere.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

Piano appoggia tazze Pannello comandi Pomello acqua calda / vapore Coperchio serbatoio acqua Serbatoio acqua Vasca recupero acqua + griglia Gruppo erogatore caffè Tubo vapore (pannarello) Cavo alimentazione Misurino per caffè macinato Filtro per caffè macinato (unico per l'erogazione di 1 o 2 caffè) Filtro per caffè in cialde Adattatore per filtro caffè in cialde Portafiltro “Crema” Interruttore luminoso erogazione caffè Interruttore luminoso erogazione vapore Interruttore ON/OFF

4.3 Collegamento della macchina La corrente elettrica può essere pericolosa! Di conseguenza, attenersi sempre scrupolosamente alle norme di sicurezza. Non usare mai cavi difettosi! I cavi e le spine difettosi devono essere sostituiti immediatamente da Centri di Assistenza Autorizzati. La tensione dell’apparecchio è stata impostata in fabbrica. Verificare che la tensione della rete corrisponda alle indicazioni riportate sulla targhetta d’identificazione posta sul fondo dell’apparecchio. • •

Per la propria sicurezza e quella di terzi attenersi scrupolosamente alle “Norme di sicurezza” riportate nel cap. 3.

4.4 Serbatoio acqua •

4.1 Imballaggio L’imballaggio originale è stato progettato e realizzato per proteggere la macchina durante la spedizione. Si consiglia di conservarlo per un eventuale trasporto futuro.

4.2 Avvertenze d'installazione Prima di installare la macchina, attenersi alle seguenti prescrizioni di sicurezza: • sistemare la macchina in un luogo sicuro; • accertarsi che i bambini non abbiano la possibilità di giocare con la macchina; • evitare che la macchina venga collocata su superfici molto calde o vicino a fiamme libere. La macchina per caffè è ora pronta per essere collegata alla rete elettrica.

Verificare che l’interruttore ON/OFF (17) non sia premuto prima di collegare la macchina alla rete elettrica. Il cavo elettrico è posizionato all'interno della macchina; seguire le indicazioni riportate nel par.4.4 per sollevare il serbatoio dell'acqua. (Fig.3) - Posizionare in modo corretto il cavo elettrico in modo che non interferisca con il serbatoio dell'acqua. Inserire la spina in una presa di corrente a parete di tensione adeguata.

(Fig.1) - Rimuovere il coperchio del serbatoio dell'acqua (4). (Fig.2) - Sollevare il tubo d'aspirazione ed estrarre il serbatoio dell’acqua (5); fare attenzione a non danneggiare il tubo d'aspirazione dell’acqua. (Fig.4) - Sciacquare il serbatoio e riempirlo con acqua fresca potabile evitando di immetterne una quantità eccessiva. (Fig.5) - Sollevare il tubo d'aspirazione e reinserire il serbatoio nella sua sede. (Fig.6) - Riposizionare correttamente il tubo sfilato in precedenza; riposizionare il coperchio sul serbatoio.

Immettere nel serbatoio sempre e soltanto acqua fresca potabile non gassata. Acqua calda nonché altri liquidi possono danneggiare il serbatoio. Non mettere in funzione la macchina senza acqua: accertarsi che ve ne sia a sufficienza all’interno del serbatoio.

Nota: si consiglia di lavare i componenti prima del loro primo utilizzo e/o dopo un periodo d'inutilizzo.

Legenda componenti macchina (Pag.4)

5 Erogazione del caffè

4.5 Caricamento del circuito Prima di ogni messa in funzione, dopo che la macchina non è stata usata per molto tempo e dopo aver esaurito l’acqua, il circuito della macchina deve essere ricaricato. • • • •

(Fig.7) - Premere l’interruttore ON/OFF (17). (Fig.8) - Inserire un contenitore sotto al tubo vapore. Aprire il pomello (3) “acqua calda/vapore” ruotandolo in senso antiorario e premere l'interruttore (15). Attendere che dal tubo vapore (pannarello) fuoriesca un getto regolare d'acqua. Premere l'interruttore (15) e chiudere il pomello (3) “acqua calda/vapore” ruotandolo in senso orario.

Se la macchina viene utilizzata per la prima volta o è stata ferma per un periodo prolungato è necessario eseguire il risciacquo del circuito idraulico.

4.6 Risciacquo del circuito idraulico Questa semplice operazione vi assicura un'erogazione ottimale e deve essere eseguita: - al primo avvio; - quando la macchina rimane inutilizzata per lungo tempo. • •

(Fig.8) - Sistemare un contenitore sotto al tubo vapore (pannarello). Aprire il rubinetto (3) ruotandolo in senso antiorario e premere l'interruttore caffè (15). Erogare metà del serbatoio dell’acqua dal tubo vapore/ acqua calda; per terminare l'erogazione premere nuovamente l’interruttore erogazione caffè (15) e chiudere il rubinetto (3) ruotandolo in senso antiorario. (Fig.11 - 12) - Inserire dal basso il portafiltro nel gruppo erogazione (7) e ruotarlo da sinistra verso destra fino al suo bloccaggio. Inserire un contenitore adeguato sotto al portafiltro. Premere il tasto caffè (15) ed erogare tutta l’acqua rimanente nel serbatoio. Terminata l’acqua, fermare l’erogazione premendo nuovamente il tasto caffè (15). Riempire nuovamente il serbatoio ed attendere che la spia dell'interruttore caffè (15) "pronto macchina" si accenda.

Attenzione! Durante l’erogazione del caffè è vietato disinserire il portafiltro “Crema” ruotandolo manualmente in senso orario. Pericolo d’ustioni. •

Durante questa operazione, la spia dell'interruttore caffè (15) "pronto macchina" può accendersi e spegnersi; tale funzionamento deve essere considerato normale e non un’anomalia. Assicurarsi, prima dell’uso, che il pomello (3) acqua calda/ vapore sia chiuso e che il serbatoio acqua della macchina contenga una quantità d'acqua sufficiente. (Fig.7) - Premere l’interruttore ON/OFF (17). Attendere che la spia dell'interruttore caffè (15) "pronto macchina" si accenda, ora la macchina è pronta per l’erogazione del caffè.

(Fig.9-A) - Inserire il filtro (11) nel portafiltro “Crema” (14). (Fig.11) - Inserire dal basso il portafiltro nel gruppo erogazione (7). (Fig.12) - Ruotare il portafiltro da sinistra verso destra fino al suo bloccaggio. Lasciare la presa dal manico del portafiltro “Crema”, il manico ruota leggermente verso sinistra. Questo movimento garantisce il perfetto funzionamento del portafiltro . (Fig.14) - Preriscaldare il portafiltro “Crema” premendo l’interruttore caffè (15) l’acqua comincerà ad uscire dal portafiltro “Crema” (questa operazione si rende necessaria solo per il primo caffè). Dopo aver fatto scorrere 50cc di acqua premere nuovamente l’interruttore caffè (15) per fermare l’erogazione d'acqua calda. (Fig.16) - Togliere il portafiltro dalla macchina ruotandolo da destra verso sinistra e vuotare l’acqua residua. Con lo speciale portafiltro (14) di cui è dotata la macchina, non occorre cambiare filtro per ottenere uno o due caffè. (Fig.9-B) - Versare 1 o 2 misurini rasi di caffè macinato nel filtro per ottenere uno o due caffè; pulire il bordo del portafiltro dai residui di caffè. (Fig.11) - Inserire dal basso il portafiltro (14) nel gruppo erogazione (7) (Fig.12) - Ruotare il portafiltro da sinistra verso destra fino al suo bloccaggio. (Fig.13) - Prelevare 1 o 2 tazzine preriscaldate e posizionarle sotto al portafiltro “Crema”; verificare che siano correttamente sistemate sotto ai fori di uscita caffè. (Fig.14) - Premere il tasto caffè (15).

Raggiunta la quantità di caffè desiderata, premere nuovamente il tasto caffè (15) per fermare l’erogazione del caffè e prelevare le tazzine con il caffè (Fig.15). (Fig.16) - Al termine dell’erogazione attendere qualche secondo, estrarre il portafiltro “Crema” e vuotarlo dai fondi residui.

Nota di pulizia: mantenere pulito il filtro del portafiltro “Crema” estraendolo dalla propria sede e lavandolo con acqua potabile (Fig.17).

5.2 Con caffè in cialde (Fig.9-A) - Togliere il filtro per caffè macinato (11) dal portafiltro "Crema" (14) tirandolo verso l'alto. • (Fig.10) - Inserire l'adattatore per cialde (13), con la parte bombata rivolta verso il basso, nel portafiltro “Crema” (14); successivamente inserire anche il filtro (12). • (Fig.11) - Inserire dal basso il portafiltro “Crema” nel gruppo erogazione (7). • (Fig.12) - Ruotare il portafiltro da sinistra verso destra fino al suo bloccaggio. • Lasciare la presa dal manico del portafiltro “Crema”. Un sistema automatico riporta ora leggermente il manico verso sinistra. Questo movimento garantisce il perfetto funzionamento del portafiltro “Crema”. • (Fig.14) - Preriscaldare il portafiltro “Crema” premendo l’interruttore caffè (15) l’acqua comincerà ad uscire dal portafiltro “Crema” (questa operazione si rende necessaria solo per il primo caffè). • Dopo aver fatto scorrere 50cc di acqua premere nuovamente l’interruttore caffè (15) per fermare l’erogazione di acqua calda. • (Fig.16) - Togliere il portafiltro “Crema” dalla macchina ruotandolo da destra verso sinistra e vuotare l’acqua residua. • Inserire la cialda nel portafiltro; assicurarsi che la carta della cialda non fuoriesca dal portafiltro. • (Fig.11) - Inserire dal basso il portafiltro “Crema” nel gruppo erogazione (7). • (Fig.12) - Ruotare il portafiltro da sinistra verso destra fino al suo bloccaggio. • Prelevare 1 tazzina preriscaldata e posizionarla sotto al portafiltro; verificare che sia correttamente sistemata sotto ai fori d'uscita caffè. • (Fig.14) - Premere il tasto caffè (15). • Quando è stato raggiunta la quantità di caffè desiderata, premere nuovamente il tasto caffè (15) per fermare l’erogazione del caffè e prelevare la tazzina con il caffè. • (Fig.16) - Al termine dell’erogazione attendere qualche •

secondo, estrarre il portafiltro e smaltire la cialda utilizzata. Nota di pulizia: mantenere pulito il filtro del portafiltro “Crema” estraendolo dalla propria sede e lavandolo con acqua potabile (Fig.17).

6 Scelta del tipo di caffè - Consigli In linea di massima si possono utilizzare tutti i tipi di caffè esistenti in commercio. Tuttavia, il caffè è un prodotto naturale ed il suo gusto cambia in funzione dell’origine e della miscela; è preferibile quindi provarne vari tipi, al fine di trovare quello che meglio si addice ai gusti personali. Per migliori risultati si consiglia comunque di utilizzare miscele espressamente preparate per macchine espresso. Il caffè dovrebbe sempre fuoriuscire regolarmente dal portafiltro “Crema” senza gocciolare. La velocità di fuoriuscita del caffè può essere modificata cambiando leggermente la dose del caffè nel filtro e/o utilizzando caffè con un grado di macinatura differente. PRIMA DI ESEGUIRE QUALSIASI OPERAZIONE RELATIVA ALL’EROGAZIONE DEL VAPORE O DELL’ACQUA CALDA VERIFICARE CHE IL TUBO VAPORE (PANNARELLO) SIA ORIENTATO SOPRA LA VASCA RECUPERO ACQUA.

7 acqua calda Pericolo di scottature! All’inizio dell’erogazione possono verificarsi brevi spruzzi di acqua calda. Il tubo d’erogazione può raggiungere temperature elevate: evitare di toccarlo direttamente con le mani. • • •

(Fig.7) - Premere l’interruttore ON/OFF (17). Attendere che la spia dell'interruttore caffè (15) "pronto macchina" si accenda, ora la macchina è pronta. Durante questa operazione, la spia dell'interruttore caffè (15) "pronto macchina" può accendersi e spegnersi; tale funzionamento deve essere considerato normale e non un’anomalia. (Fig.8) - Sistemare un contenitore o un bicchiere da tè sotto al tubo vapore (pannarello). Aprire il rubinetto (3) ruotandolo in senso antiorario e premere l'interruttore (15). Quando è stata prelevata la quantità desiderata di acqua calda, premere l'interruttore (15) e chiudere il rubinetto (3) rotandolo in senso orario. Prelevare il contenitore con l'acqua calda.

8 vapore / cappuccino Pericolo di scottature! All’inizio dell’erogazione possono verificarsi brevi spruzzi di acqua calda. Il tubo d’erogazione può raggiungere temperature elevate: evitare di toccarlo direttamente con le mani. • • • • • •

(Fig.7) - Premere l’interruttore ON/OFF (17). Attendere che la spia dell'interruttore caffè (15) "pronto macchina" si accenda. (Fig.19) - Premere l’interruttore vapore (16) . Si spegne la spia dell'interruttore caffè (15). Attendere che la spia dell'interruttore vapore (16) si accenda; a questo punto la macchina è pronta per l’erogazione del vapore. Durante questa operazione, la spia dell'interruttore vapore (16) può accendersi e spegnersi; tale funzionamento deve essere considerato normale e non un’anomalia. (Fig.18) - Inserire un contenitore sotto al tubo vapore e aprire il pomello (3) per qualche istante, in modo da far uscire l’acqua residua dal tubo vapore (pannarello); in breve tempo comincerà ad uscire solo vapore. Chiudere il pomello (3) e togliere il contenitore. Riempire con latte freddo 1/3 del contenitore che si desidera utilizzare per preparare il cappuccino.

9 Pulizia La manutenzione e la pulizia possono essere effettuate soltanto quando la macchina è fredda e scollegata dalla rete elettrica. • • • • •

Per garantire un miglior risultato utilizzare latte freddo (Fig.20) - Immergere il tubo vapore nel latte e aprire il pomello (3) ruotandolo in senso antiorario; far ruotare lentamente il recipiente contenente il latte, dal basso verso l’alto per rendere uniforme il riscaldamento. Al termine, chiudere il rubinetto (3); prelevare la tazza con il latte montato. (Fig.19) - Premere nuovamente l’interruttore vapore (16). Procedere con il caricamento del circuito descritto nel par.4.5 per rendere operativa la macchina.

Nota: la macchina è operativa quando la spia dell'interruttore (15) "pronto macchina" è accesa in modo fisso.

Nota bene: se non si riesce ad erogare un cappuccino come descritto, si deve ricaricare il circuito come descritto nel par. 4.5 e successivamente ripetere le operazioni. Lo stesso sistema può essere utilizzato per il riscaldamento di altre bevande. •

Pulire, dopo questa operazione il tubo vapore con un panno umido.

Non immergere la macchina nell’acqua e non inserire i componenti nella lavastoviglie. Non utilizzare alcol etilico, solventi e/o agenti chimici aggressivi. Si consiglia di pulire quotidianamente il serbatoio dell’acqua e di riempirlo con acqua fresca. (Fig.21-22) - Giornalmente, dopo aver riscaldato il latte, smontare la parte esterna del pannarello e lavarla con acqua potabile fresca. (Fig.23) - Settimanalmente si deve pulire il tubo vapore. Per eseguire questa operazione, si deve: - rimuovere la parte esterna del pannarello (per la regolare pulizia); - allentare la ghiera (senza toglierla); - sfilare la parte superiore del pannarello dal tubo vapore; - lavare la parte superiore del pannarello con acqua fresca potabile; - lavare il tubo vapore con un panno umido e rimuovere eventuali residui di latte; - riposizionare la parte superiore nel tubo vapore (assicurarsi che sia completamente inserito); - serrare la ghiera precedentemente allentata. Rimontare la parte esterna del pannarello. (Fig.24) - Giornalmente vuotare e lavare la vasca raccogli gocce. Per la pulizia dell’apparecchio utilizzare un panno morbido inumidito d'acqua. (Fig.17) - Per la pulizia del portafiltro “Crema” procedere come segue: - estrarre il filtro, lavarlo con cura con acqua calda. - estrarre l'adattatore (se presente), lavarlo con cura con acqua calda. - lavare l’interno del portafiltro “Crema”. Non asciugare la macchina e/o i suoi componenti utilizzando un forno a microonde e/o un forno convenzionale.

La formazione di calcare avviene con l’uso dell’apparecchio; la decalcificazione è necessaria ogni 1-2 mesi di utilizzo della macchina e/o quando si osserva una riduzione della portata dell’acqua. Usare il prodotto decalcificante Saeco. E’ stato formulato specificatamente per mantenere al meglio la performance e la funzionalità della macchina per tutta la sua vita, nonchè per evitare, se correttamente usato, ogni alterazione del prodotto erogato. La soluzione decalcificante deve essere smaltita secondo quanto previsto dal costruttore e/o dalle norme vigenti nel Paese d’utilizzo. Non bere la soluzione decalcificante e i prodotti erogati fino al completamento del ciclo. Non utilizzare in nessun caso l’aceto come decalcificante. (Fig.11 - 12) - Inserire dal basso il portafiltro nel gruppo erogazione (7) e ruotarlo da sinistra verso destra fino al suo bloccaggio. 1 (Fig.2) - Rimuovere e svuotare il serbatoio dell'acqua. 2 (Fig.4) - Versare tutto il contenuto della bottiglia di decalcificante concentrato Saeco nel serbatoio dell'acqua dell'apparecchio e riempire con acqua fresca potabile fino al livello MAX. 3 (Fig.7) - Accendere la macchina premendo l’interruttore ON/OFF (17) e prelevare, dal tubo vapore/acqua calda, 2 tazze (circa 150 ml. ciascuna) di acqua (Fig. 8), dopodichè spegnere la macchina. 4 Lasciare agire il decalcificante circa 15-20 minuti con la macchina spenta. 5 (Fig.7) - Accendere la macchina premendo l’interruttore ON/OFF (17) e prelevare dal tubo vapore/acqua calda 2 tazze (circa 150 ml ciascuna) di acqua (Fig. 8). Successivamente spegnere la macchina tramite l’interruttore ON/OFF (17) e lasciarla spenta per 3 minuti. 6 Ripetere le operazioni descritte al punto 5 fino al completo svuotamento del serbatoio dell'acqua. 7 (Fig.4) - Risciacquare il serbatoio con acqua fresca potabile e riempirlo completamente. 8 Inserire un contenitore sotto al portafiltro. 9 (Fig.7) - Accendere la macchina premendo l’interruttore ON/OFF (17); premere l’interruttore caffè (15) e tramite il portafiltro, prelevare l’intero contenuto del serbatoio. 10 (Fig.8) - Riempire nuovamente il serbatoio con acqua fresca. Aprire il rubinetto di erogazione dell'acqua (3) ruotandolo in senso anti orario. Azionare il tasto (15) e prelevare l’intero contenuto del serbatoio tramite il tubo vapore/acqua calda.

11 Dopo aver finito il prelievo di acqua, fermare l'erogazione premendo nuovamente il tasto (15); chiudere il rubinetto erogazione acqua (3) ruotando in senso orario. 12 Rimuovere il portafiltro dal gruppo ruotandolo da destra verso sinistra e sciacquarlo con acqua fresca portabile. Il ciclo di decalcificazione è cosi concluso. (Fig.8) - Riempire nuovamente il serbatoio con acqua fresca. Se necessario effettuare il caricamento del circuito come descritto nel par. 4.5.

11 Smaltimento INFORMAZIONE AGLI UTENTI: ai sensi dell’art. 13 del Decreto Legislativo 25 luglio 2005, n. 151"Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti"

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative previste dalla normativa vigente.

Guasto La macchina non si accende. La pompa è molto rumorosa.

Il caffè é troppo freddo.

Cause possibili Macchina non collegata alla rete elettrica. Manca acqua nel serbatoio. La spia dell'interruttore (15) "pronto macchina" era spenta quando è stato premuto l’interruttore. Portafiltro non inserito per il preriscaldamento (cap. 5). Tazzine fredde.

Rimedio Collegare la macchina alla rete elettrica. Rabboccare con acqua.(par.4.4). Attendere che la spia dell'interruttore (15) si accenda. Preriscaldare il portafiltro. Preriscadare le tazzine con acqua calda.

Latte non adatto: latte in polvere, latte Utilizzare latte intero. Non si forma la schiuma del latte. magro. Non si riesce a preparare un cap- Pannarello sporco. puccino. Non è più presente vapore nella caldaia.

Pulire il pannarello come descritto nel Cap.9. Ricaricare il circuito (par. 4.5) e ripetere le operazioni descritte nel Cap.8. Aggiungere il caffè (cap. 5). Usare una miscela diversa (cap.6). Usare una miscela diversa (cap.6). Cambiare la cialda utilizzata. Rabboccare con acqua (par.4.4). Usare una miscela diversa (cap.6). Smuovere il caffè macinato. Ridurre la quantità di caffè nel portafiltro. Chiudere il pomello (3). Decalcificare la macchina (cap.10). Pulire il filtro (cap.9). Cambiare il tipo di cialda.

Troppo poco caffè nel portafiltro. Il caffè sgorga troppo velocemen- Macinatura troppo grossa. te, non si forma la crema. Caffè vecchio o non adatto. Cialda vecchia o non adatta. Mancanza di acqua. Macinatura troppo fine. Caffè premuto nel portafiltro. Il caffè non sgorga o sgorga solo Troppo caffè nel portafiltro. a gocce. Pomello (3) aperto. Macchina calcificata. Filtro nel portafiltro otturato. Cialda non adatta. Portafiltro inserito male nel gruppo erogaInserire correttamente il portafiltro (cap.5). zione caffè. Bordo superiore del portafiltro sporco. Pulire il bordo del portafiltro. Il caffè sgorga dai bordi. Inserire correttamente la cialda facendo in Cialda inserita in modo errato. modo che non esca dal portafiltro. Ridurre la quantità di caffè utilizzando il misuTroppo caffè nel portafiltro. rino. Per i guasti non contemplati dalla suddetta tabella o in caso che i rimedi suggeriti non li risolvano, rivolgersi ad un centro assistenza.

dichiariamo sotto la nostra responsabilità che il prodotto :

declare under our responsibility that the product :

MACCHINA PER CAFFE' SINGOLA SIN015XN COFFEE MAKER SIN015XN

al quale si riferisce questa dichiarazione è conforme alle seguenti norme :

Sicurezza di elettrodomestici e apparecchi elettrici - Requisiti generali - EN 60335-1 (2002) + A1(2004) + A2(2006) + A11(2004) + A12 (2006) + A13(2008). Sicurezza di elettrodomestici e apparecchi elettrici - Parte 2-15 Requisiti specifici per apparecchi per riscaldare liquidi EN 60 335-2-15 (2002) + A1(2005). Sicurezza apparecchi per uso domestico e similare. Campi elettromagnetici - Metodi per la valutazione e le misure EN 50366 (2003) + A1 (2006). Limiti e metodi di misurazione dei disturbi radio caratteristici di apparecchi con motore elettrico e termici per uso domestico e simili scopi, strumenti elettrici e simili apparecchiature elettriche EN 55014-1 (2006). Compatibilità elettromagnetica (EMC) Parte 3^ Limiti - Sezione 2 : Limiti per le emissioni di corrente armonica (corrente in ingresso dell'apparecchiatura ≤ 16A per fase) - EN 61000-3-2 (2006). Compatibilità elettromagnetica (EMC) Parte 3^ Limiti - Sezione 3 : Limitazione delle fluttuazioni e dei picchi di tensione nei sistemi di alimentazione a bassa tensione per apparecchiature con corrente nominale ≤ 16A. EN 61000-3-3 (1995) + corr.(1997) + A1 (2001) + A2 (2005). Requisiti di immunità per elettrodomestici, strumenti e apparecchi similari. Norma per famiglia di prodotti EN 55014-2 (1997) + A1 (2001).

secondo le disposizioni delle direttive : EC 2006/95 , EC 2004/108
