MANUALE UTENTE EL 8.5X42 Swarovski

La ringraziamo per aver scelto un prodotto SWAROVSKI OPTIK. Per ulteriori informazioni La preghiamo di rivolgersi ad un Rivenditore Autorizzato oppure ci contatti su WWW.SWAROVSKIOPTIK.COM.

1 Cinghia
4 Ghiera di messa a fuoco
2 Coperchio di protezione per oculare
5 Scala delle diottrie
3 Conchiglia oculare girevole
6 Azzeramento diottrie

I nostri accessori sono sul site WWW.SWAROVSKIOPTIK.COM.

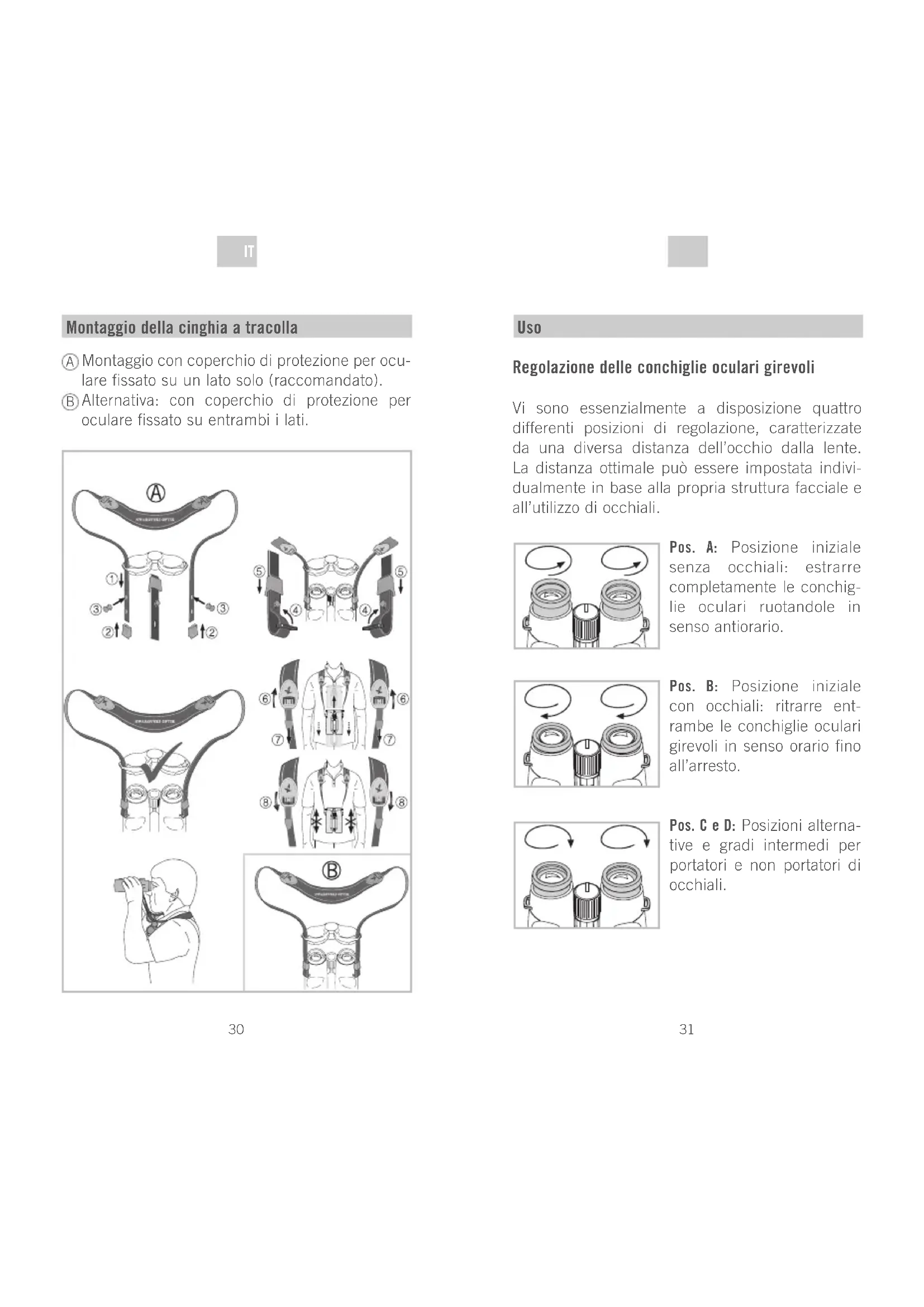

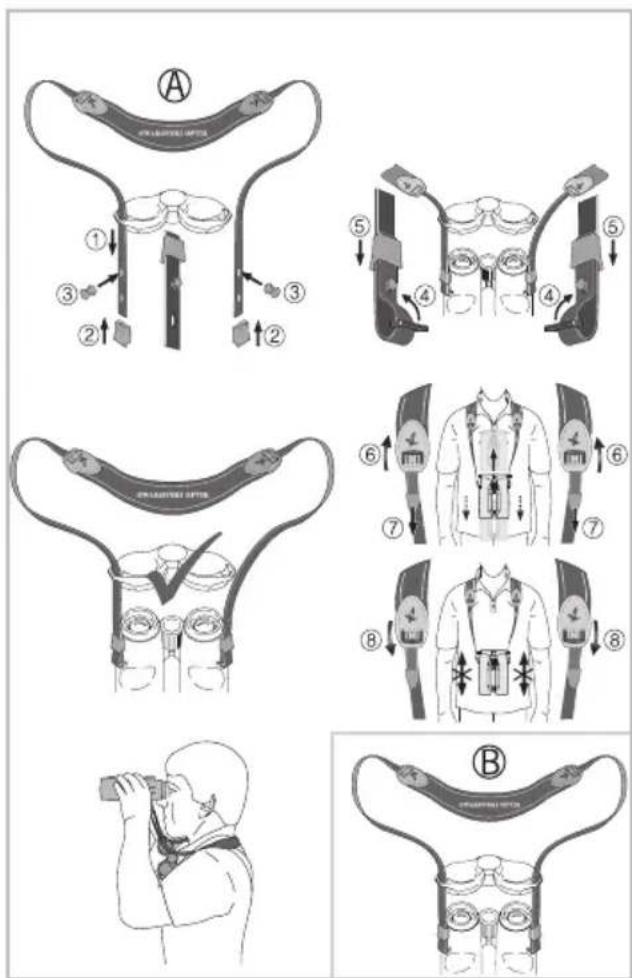

Montaggio della cinghia a tracolla

A Montaggio con coperchio di protezione per ocullare fissato su un lato solo (raccomandato).
⑥ Alternativa: con coperchio di protezione per oculare fissato su entrambi i lati.

Uso

Regolazione delle conchiglie oculari girevoli

Vi sono essentialmente a disposizione quattro differenti posizioni di regolazione, caratterizzate da una diversa distance dell'occhio alla lente. La distance ottimale cui assere impostata individualmente in base alla propria struttura facciale e all'utilizzo di occhiali.

Pos. A: Posizione iniziale, senza occhiali: estrarre completamente le conchig- lie oculari ruotandole in senso antiorario.

Pos. B: Posizione iniziale con occhiali: ritrarre entrambe le conchiglie oculari girevoli in senso orario fino all'arresto.

Pos. C e D: Posizioni alternative e gradi intermedi per portatori e non portatori di occhiali.

Regolazione della distanza oculare

Per ottenere un'unica imagine circolare, i due corpi del binocolo vanno piegati fino al punto in cui nella visuale non appaiano più fastidioso ombre.

Messa a fuoco dell'immagine

Ruotando la rotella di focalizzazione sare possibile ottenere un'immagine nitida di qualiasi oggetto posto a una distanza ridotta (vedi scheda tecnica) fino all'infinite.

Nella posizione d'infinite la tacco della rotella di focalizzazione è rivolta verso l'alto.

Compensazione delle diottrie

Per raggiungere una qualita d'immagine ideale bisogna compensare l'eventuale diversa capacité visiva fra I'occhio sinistro e quello destro.

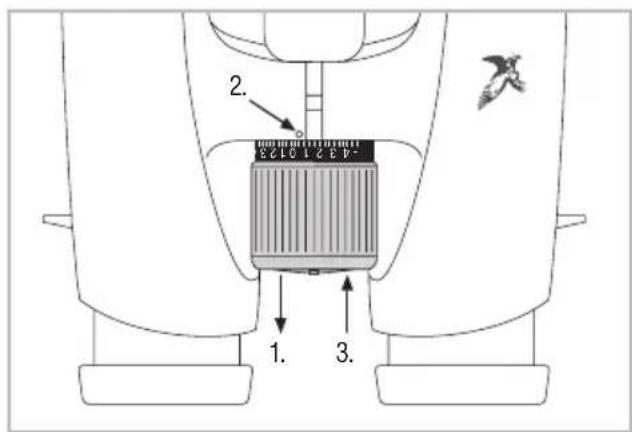

Uso con uguale capacità visiva di entrambi gli occhi:

1. Tirare la rotella di focalizzazione verso l'esterno.
2. Girando la rotella di focalizzazione regolare la Scala delle diottrie sullo «O».
3. Fare quindi rientrare la rotella di focalizzazione.

Uso con differente capacita visiva di entrambi gli occhi:

1. Con l'occhio sinistro guardare attraverso l'oculare sinistro eMETTERA fuoco I'immagine dell'oggetto prescelto con I'ausilio della rotella di focalizzazione.
2. Tirare la rotella di focalizzazione verso l'esterno.
3. Con l'occhio destro guardare ora lo stesso oggettoattraverso I'oculare destro e mettere perfettamente a fuoco la stessa imagine con I'ausilio della rotella di focalizzazione.

11

1. Fare quindi rientrare la rotella di focalizzazione.

Si consiglia di ricordare il proprio valore diottrico personale.

Istruzioni per il montaggio del coperchio protettivo dell'obiettivo

Manutenzione e cura

Panno detergente

Con l'ausilio dello speciale panno in microfibrasara è possibile effettuare la pulizia delle superficiin vetro più delicate. Il panno è adatto alla pulizia di

obietti, oculari e occhiali. Si consiglia di tenerlo pulito dato che lo sporco può danneggiare la superficie delle lenti. Nel caso il panno si sporchi, è possibile lavarlo in acqua saponata tiepida e lasciarlo asciugare all'aria. Usarlo escludvamente per la pulizia delle superfici in vetro!

Pulizia

Tutti i componenti e le superfici sono state realizzate in modo da poter essere pulite lavoramente. Per poter preservare nel tempo la brillantezza ottica del binocolo, si consiglia di evitare che le superfici in vetro entrino in contatto con sporco, olio e grasso. Quando si effettua la pulizia delle ottiche, allontanare dapprima le particelle più grosse con un pennello per l'ottica. Per la successiva pulizia a fondo si consiglia di inumidire leggermente le parti soffiandoci sopra e pulirle quindi con il panno. Per la pulizia del corpo del binocolo l'ideale è servirsi di un panno morbido e umido (non con il panno per le lenti).

In caso di sporco ostinato (p. es. sabbia), le conchiglie oculari girevoli sono essere svitate completeness e pulite con estrema facilità.

ITIT

Stoccaggio

Si consiglia di conservare il binocolo nella sua custodia in luogo ben aerato e asciutto.

Nelcasoincuilcannocchia- le sua umido, e necessario asciugarlo prima di riporlo. Nelle regioni tropicali o in zone con elevata umidita dell'aria, il migliorere luogo in

cui conservarlo è un contentatore ermetico con un assorbente d'umidità (p. es. silicagel).

Per la Vostra sicurezza!

ATTENZIONE!

Non guardare mai il sole attraverso il binocolo! Ciò cui causare gravi lesioni agli occhi!

Non usare mai il binocolo
mente siete in movimento!
Cio potrebbe impedire di
scorgere degli ostacoli!

Avvertenze generali

Proteggere il binocolo dagli urti.

Tutte le riparazione devono essere eseguite da SWAROVSKI OPTIK Absam (Austria) o SWAROVSKI OPTIK North America. I lavori di riparazione eseguiti

da personne non autorizzate, avranno come seguenza l'annullamento della garanzia.

Tutt i dati riportati sono valori tipici.

Con la riserva di apportare modifiche a modelli

e forniture e salvo erroni di stampa.

BA-701-01, 03/2014

ES ES

Con questo prodotto ottico SWAROVSKI OPTIK Lei ha acquistato uno strumento di qualità e gran pregio per il quale offriamo una garanzia valida in tutto il mondo della durata di 10 anni a decorrere dall'acquisto sulla base delle condizioni seguenti.

Se insorgessero difetti nel materiale o difetti di fabbricazione, ci facciamo carico deiosti di materiale per l'intero periododi validità della garanzia, riservandoci di riparare o sostituire lo strumento o la parte difettosa a nostro giudizio. Durante i primi cinque anni ci facciamo carico deiosti della manodopera.

Durante la garanzia l'obbligo di garanzia legale non verrà limitato.

In caso di variazione della gamma di produzione ci riserviamo il diritto di riparare lo strumento difettoso o di sostituirlo con uno equivalente.

Non ci assumiamo alcuna responsabilità per riparazioni effettuate da un servizio non da moi autorizzato, per danni causati da uso improprio, nonché per danni diretti o indiretti causati da difetti dell'apparecchio.

Oltre a ciò non assumiamo alcuna responsabilità per parti sottoposte ad usura naturale, come paraluce per occhi, spallaccio, custodie, armature, ecc.

La garanzia vale solo sequesto certificato di garanzia/assistenza tecnica è stato, nel giorno dell'acquisto, regolarmente dato, timbrato e firmato dal rivenditore specializzato.

Nel caso di garanzia nonché di lavori di riparazione o di assistenza tecnica segnaze l'apparecchio insieme a questo certificato di garanzia/assistenza tecnica al Vostro rivenditore d'ottica SWAROVSKI OPTIK oppure speditelto, franco domicilio, direttamente al nostro indirizzo. Gli apparecchi che non sono accompagnati da questo certificato di garanzia/assistenza tecnica vengono sempre riparati a spese del cliente. La spedizione di ritorno, assicurata (il mezzo di trasporto è a unsere scelta), non comporta alcun costo nel caso di riparazioni con certificato di garanzia; in caso contrario le spese vanno a carico del cliente. Nel caso di spedizioni all'estero, eventualiosti doganali o fiscali esteri vanno a carico del destinatario.

Questa garanzia viene assicurata da SWAROVSKI OPTIK KG, Absam, Austria. Il foro competente e Innsbruck; vige la costituzione austriaca.

Nel caso vengano offerte nei singoli paesi及其他 garanzie/ prestazioni di garanzia (stabilite per legge o volontariamente) quello devono venire soddisfatte dai rispetti importatori o rivenditori specializzati. La SWAROVSKI OPTIK KG, Absam, Austria cui assumersi quello impegno solo se sussiste un obbligo fissato per legge.
