MANUALE UTENTE Coolmatic 716 Solis

*tagra caratteristiche

*Typenschild

• Questo apparente che è stato costruito per condizionare gli ambienti domestici e non delve essere adoperato per alitr scopi.
  f e p t fappccn.
  L'openerable deo aoe nolitee, o e o o
  Per eventuali riparazioni, rivolgetevi sempre ed esclusivamente ai centri di assistenza tecnica autorizzati nella casa costruttrice. Le riparazioni effettuate da personale incompetente possono essere pericolose.
  In cdo dlanneggiamento del cave dl alimentazione esso deve estere sostulto solo da personale specializzato autorizzato da casa costruttice.
• Questo apparecchio delve essere usato escludamente da adulti, non permiettete che i bambini giocino conesso.
  : 1 e n el pleciclsta qualicato.
  Evitate I'utilizzo di prolonghe per il cavo di alimentazione elettrica.
  Prima diogni operazione di pullzio o di manutenzione, staccate sempre la spina alla presa di corrente.
  Non tirate il cavo di allimentazione elettrica per spostare il prodotto.
  Non installate l'apparecchio in ambienti dove laigpuo contenere gas, olio, zolfo orn prossimità di fonti di calore.
  Se I'opparechio vien utilisez di zone prive di ricambi d'aria bisogna prendere le precauzioni per evitare che eventuali perdite di gas refrigerante rstagnino nell'amBIente creando percolo il incendio.
• Questo apparecchio delve essere utilizzato e riposto in stanze con un volume superiore a 15m^3
  Non appogaiate oggetti pesanti o caldi sopra i'apparecchio.
• Pulite i filtri antibatterici glmeno ogi settimang.
  Evitata diutilizzare apparecchi di riscaldamento in prossimita del climatizzatore.
  In caso di trasporto, l'apprecchio ave restare in posizione verticale o adagiato su un fanco. Prima di un trasporto voitage la bacinella dell'accu di condensa e la vaschetta. Dopo un trasporto, attendete almeno 1 ora prima di avviare l'apprecchio.
  Manteneri lapparechio ad una distanza al almeno 50 cm da sostenze Inflammabill, (alcool, etc.) o da contentior in.
  pressione (e.g. bombolette spray).
  Utilizate il condizionatore sola come indicato In quello librettro. Queste Istruzioni non intendono capire agli possiblo condizione e situazione che pue presentari. Bisogna sempre for ricorso al buon senso e alla prudenza nell'installazione, nel funzionamento e nella conservazione di agli elettrodomestico.
• Alla fine della sua vita utile, consegnate il climatizzatore presso gli apposti centri di raccolta.
  I materiali utilizzati per l'imballaggio sono riciclabill. Si consiglia quindi di rispori negl apposi contensori per la raccoita diferenziate.
  Non coprite l'apparecchio con sacchi di plastica quando viene riposto
  R290 e un refrigerante che rispetta le normative CEE sul'ecologia. Si raccomanda di non perforare il circuito frigoriferi dell'appareccchio
• Ambienti non ventilati nei quali viene utilizzato un appareccchio contente refrigerante inflammabile devono essere compatibilì. In modo che eventuale fughe di gas non possano ragglungere una concentrazione tale da causare Incen-cio o esplonio derivanti nella presenza di altre fonti di colore (apparecchi elettrici per il riscaldamento, stufe o simil).

DESCRIZIONE

1 griglia mandata d'aria
2 pannello comandi
3 ruote
4 maniglie
5 alloggiamento tubo
6 avolgicavo
7 griglia aspirazione aria
8 vaschetta raccoglicondensa
9 tubetto di scarico
10 spina
11 manopola funzioni
12 spia climatizzazione
12 spia climatizzazione/deumidifizione (mod. F130eco)

13 spia ventilatione
14 spia tanica piena
15 manopola termostato
16 tappoflangia
17 tubo di fuoriuscita aria
18 bacchetta per finestra
19 ventose
20 femaruote

Cosa sono Pinguino e SuperPinguino

Nella stagione estiva, le condizioni di benessere sono raggiunte con una temperatura compresa tra i 24 e i 27^ e con una umidità relativa attorno al 50% .

Il climatizzatore è una macchina che soffrae umidità e calore dall'ambiente in cui è collocata. Rispetto ai modelli da INSTALLazione, i climatizzatori portati lanno il vantage di poter essere spostati da una stanza all'altra di una casa, e di essere trasferibili da un edificio all'alto.

L'aria calda della vostra stanza viene fattu passare attraverso una batteria raffreddata da un gas refrigerante. In tal modo cede calore e umidità

in effesso prima di venire re-immessa nel'ambiente.

Nei modelli monoblocco (Pinguino)
una piccola parte di quella aria
viene utilizzata per raffreddare il gas refrigerante e quindi, divenu-ta calda e umida, viene rila-sciata all'esterno.

Nei modelli con valigetta (SuperPinguino) il circuito si raffredda sfruttando l'aria esterna.

Ogni Pinguino e SuperPinguino può essere usatoanche in funzione di solaventilazione.

Pinguino ECO è il climatizzatore ecologico dell'ultima generatione. Pinguino eco, infatti, non contine gas dannosi per l'ozono atmosefrico (CFC/HCFC). Inoltre, la grande efficienza dell'apparecchio,或者其他 a farvi risparmiare sui consumi elettrici, consente di minimizzazione l'impatto sull'effetto serra.

Per approfondimenti e chiarimenti, potete rivolgervi al:

Predisposizione all'uso

Di seguito troverete tutte leindicazioni necessarie per predisporre al meglio il funzionamento del vostro climatizzatore.

L'apparecchio deve essere sempreosto in uso facendo attenzione che non ci siano ostacoli per l'aspirazione e la mandata d'aria.

CLIMATIZAZIONE SENZA INSTALLAZIONE

Poche, semplici operazioni, e Pinguino vi riporta alle condizioni di benessere:

Fissate il tubo di fuoriuscita aria appposito alloggiamento sosto nella parte posteriore dell'apparecchio. Inseritelo come indicato in figura A.

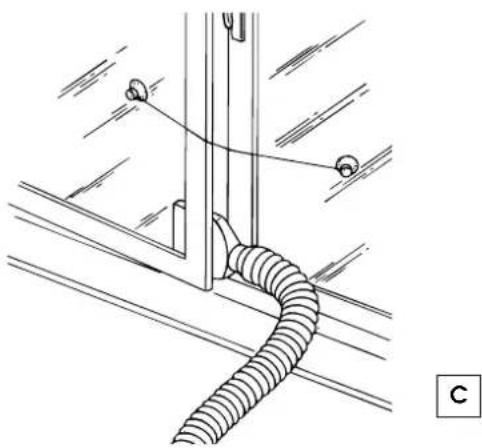

• Se avete una finestra a doppiia anta,utiliz-zate le ventose iDotazione per man-tenere accostati i vetri (fig.C).

Applicate all'estremita del tubo 37 bocchetta per finestra 18

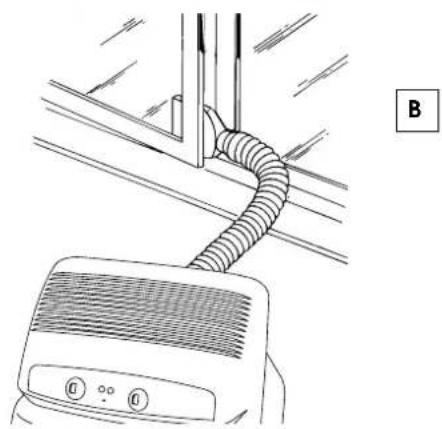

A vicinate il climatizzatore ad una finestra o portafinestra.
- Aprite leggermente la finestra o portafinestra e mettete in posizione la bocchetta 18 come rappresentato in figura B.

Predisposizione all'uso

CLIMATIZAZIONE CON INSTALLAZIONE

Se lo desiderate, Pinguino può essere installato in maniera semi-permanente.

Applicare al foro l'accessorio flangia in dotazione
16
Fissare il tubo apposto alloggia-mentation posto nella parte posteriore dell'apparecchio (fig. A pag. 6).

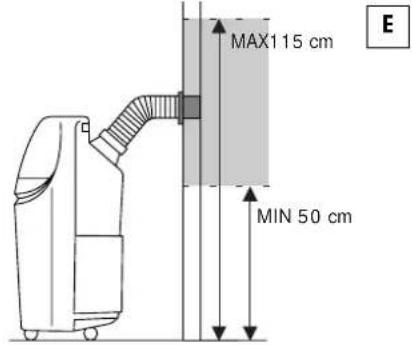

Applicare l'estremita del tubo flangia me indicato in fig. E.

Inquesto casa sera necessario:

• Praticare un foro in una parete comunticante con l'esterno oppure atraverso il vetro di una finestra. Rispettate l'intervaldo di altezza e le dimensioni del foro indicati in figura D.

nel vetro della
finistra

nello zoccolo in legno della portafinestra

nel muro: vi consigliamo di isolare la sezione del muro con un Idoneo materiale isolante.

Ognialvolta il tubo n è innestato, il foro cuiè essere chiuso tramite il tappo della flangia 16

NOTA.

Quandofarentuinstallazione di tipo semipermanente,vi consiglio di lasciare leggermenteapertaunaporta(anche solo di 1 cm)per garantireil giusto ricambio dell'aria.

DEUMIDIFICAZIONE (solo mod. F130 eco)

Posizione l'apparecchio nella stanza penza insere il tubo; in quello modo l'aria deumidiificata sera rilasciata direttamente nell'ambiente.

D

Accensione e selezione delle funzioni

Prima di collegare la spina presa di corrente, bisogna verificare che:

• la tensione di refe sia conforme ai valore Indicato nella targa caratteristiche posta sul retro della macchina;
• la presa e la linea di alimentazione elettrica siano dimensionate per sostarare il carico richiesto;
• la presa sia del tipo adatto alla spine, bento, menti far sostitulre la presa stessa;
• la presa sua collegata con un efficace impianto di terra. La casa costru trice declina agli responsabilità nel caso quella norma antinfortunistica non fosse rispetto.

Il cavo di alimentazione deve essere sostituito solo da personale tecnico specializzato.

COME CLIMATIZZARE

A climatizzatore spento. Il selezione di funzioni in posizione ^ 念 _ 一 . Per farlo operare in funzione climatizzazione, procede come segue:

1. Ruotate la manopola selettore funzioni in senso orario:

2. Posizionando il symbolo cristallo - grande in corrispondenza dell'indice di riferimento l'apparecchio operera in funzione climatizzazione alla massima velocità di ventilazione

3. Posizionando il symbolo cristallo piccolo in corrispondenza dell'indice di riferimento l'apparecchio operer in funzione climatizzazione alla minima velocità di ventilazione.

4. Scegliete orla la temperatura desiderata ruotando la manopola termostato ambiente.

Nota

La temperatura non è espresa in gradi. Vi suggeriamo peranto di ruotate la manopola termostato 15 ambiente sulla posizione di massimo freddo.; quando la temperatura ottenuita nell'ambiente sera quella di comfort desiderato, potrete ruotare lentamente la manopola del termostato in senso orario fino a quando il termostato interverrà spegnendo Il funzionamento. Così facendo avrete programmato l'apparecchio sull'esatto grado di comfort che il termostato manierra automaticamente consentendoVi al tempo stesso un notevole risparmio energetico. Ogni volta che il climatizzatore raggiunge la temperature obiettivo, continuera ad operare In funzione di sola purificazione/ventilazione. In quello modo si mantiene omogenea la temperatura dell'arla all'interno dell'ambiente.

Nota: occorre attendere 3-5 min prima chedolla griglia 1 esca aria fredda.

QUESTO APPARECCHIO UTILIZZA UN ESCLUSIVO SISTEMA DI RICICLO DELLA CONDensa PER SMALTIRE L'ECCESSO DI UMIDITA.

IN CONDIZIONI NORMALI, LA CONDENSA VIENE SMALTITA AUTOMATICANTE. IN CONDIZIONI DI ELEVATA UMIDITA POTRA ESSERCI UN ECCESO DI CONDENSA NELLA VASCHETTA SEGNALATO DALL'ACCENSIONE

DELLA SPIA IN QESTO CASO SARASUFFICIENTE SVUOTARE LA VASCHETTA 8SOLO PER ALCUNI MODELLI: QUALORA CONDIZIONI DI ELEVATA UMIDITA RENDESSERO IL PROBLEMA RICORRENTE, POTETE SCARICAREL'ACQUA IN ECCESO DIRETTAMENTE IN UNOSCOLO, UTILIZZANDO UN TUBO DI GOMMA DI DIAMETRO INTERNO D12 MM DA INSERIREN LEO FORO PREDISPOSTO,DOPO AVER RIMOSso IL TAPPO IN GOMMA.

FARE ATTENZIONE CHE LA VASCHETTA SIA BEN POSIZIONATA; IN CASO CONTRARIO, LA SPIA 14 RIMARRA ACCESA (VEDI FIGURA).

COME VENTILARE

Se desiderate solo ventilare l'ambiente, ruotate la manopola delle funzioni in senso antiarario.

• Posizionando il symbolo grande in correspondenza dell'indice di riferimento l'apparecchio funzioni in funzione ventilazione alla massima velocità di ventilazione.
• Posizionando il symbolo picolo in corrispondenza dell'indice di riferimento l'apparecchio funzionera in funzione ventilazione alla minima velocità.

COME DEUMIDIFICARE (solo mod. F130 eco)

Quando I'apparecchio funziona in climatizzazione, riduce automaticamente l'umidità del'aria in effesso presente nella stanza. Questa viene eliminata dal tubo di scarico [9]

Se volete,invece softrarre soitanto I'umidita in excesso senza abbassare la temperatura, ruotate il seletto delle funzioni in senso orario fina a raggiungere il significolo

Nota

In funzione di deumidificazione dalla griglia di mandata aria esce aria più fredda di quella della vostra stanza. Viceversa dall'alloggia-mento tubo la parte posteriore dell'aparecchio esce aria più calda.

Selezione delle funzioni/Spie luminose

SPEGNIMENTO DELL'APPARECCHIO

PER DETERMINARE L'ARRESTO COMPLETO DELL'APPARECCHIO, RIPORTATE IL SELETTORE DI FUNZIONE IN POSIZIONE DI "O" E SCOLLEGATE LA SPINA.

L'AVVIO DELLE FUNZIONI PUO SUBIRE DEI LIEVI RITARDI RISPERTTO ALLA ROTAZIONE DEL SELETTORE

SPIE LUMINOSE

Le spi e luminose segnalano il funzionamento della macchina.

FUNZIONE	SPIA 12	SPIA 13
OFF	-	-
CONDIZIONAMENTO	accesa* accesa
DEUMIDIFICAZIONE	accesa** accesa
VENTILAZIONE	- accesa

• La spia si accenderà 3 minuti dopo l'accensione della macchina (cchio quando il compresso re inizIERA a funzionare). Si spegnerà invece quando la temperatura impostata dal termostato sare raggiunta.
  ** La spia si accenderà 3 minuti après l'accensione della macchina (cioè quando il compresso re inizIERÀ a funzionare).
  In funzione di deumidificazione, l'apparecchio funziona in modo continuo. Se la temperatura è troppo Bassa, interviene perché il termostato antigelo ad interrompere il funzionamento.

Consigli

Ci sono alcune avvertenze da seguire per otenere il massimo rendimento dal climatizzatore:

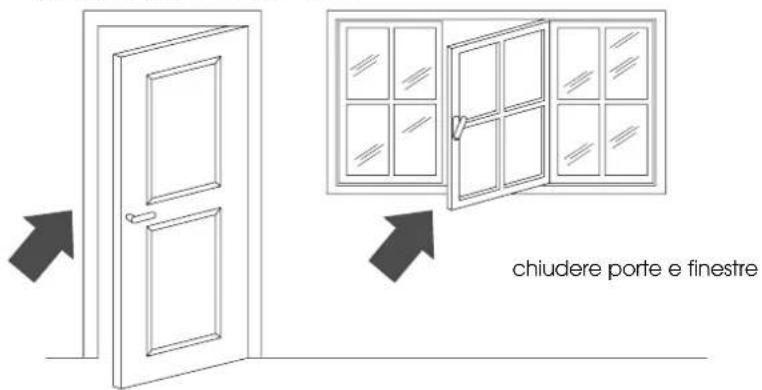

• chiudete i serramenti dell'ambiente da climatizzare. Unica eccezione nel caso di installmentazioneattraverso un foro nella parete. In tal caso è consigliabile lasciare uno spiraglioattraverso una porta o finestra,osi da garantire il giustochio d'aria.

Non utilizzare l'apparecchio in ambienti ad alto tasso di umidità (fipo lavanderia).
Non utilizzato l'apparecchio in ambiente esterno.

• P roteggete la stanza delle espositioni dirette del sole, tirando le tende e/o abbassando parzialmente le persione in modo da avere un funzionamento estremamente economico;
  Non appoggiare oggetti sul climatizzatore;
  Non ostacolare I'aspirazione 71 mandata d'aria :1
• Assicurarsi che nell'ambiente non vi siano sorgenti di calore.

abbassare le persiane o tirare le tende

Controllare che il climatizzatore sia posizionato su un pavimento "in piano". Inserire eventuallymente i 2 fermaruote tole ruote anterior 3.

Pulizia

Prima di ogni operazione di pulizia o di manutenzione, spegnete l'apparecchio posizionando il selettore su "o" e staccate sempre la spina alla presa di corrente.

PULIZIA DEL MOBILE ESTERNO

Vi suggeriamo di pulire l'apparecchio con un panno che sia soltanto inumidito ed asciugare con un panno asciutto. Per motivi di sicurezza non lavate il climatizzatore con acqua.

Precauzioni

Mai usare benzina, alcohol o solventi per la pulizia. Mai spruzzare liquido insetticida o simili.

Non usare utensili taglienti per la pulizia o per accelerare lo sbrinamento delle parti del circuito frigorifero.

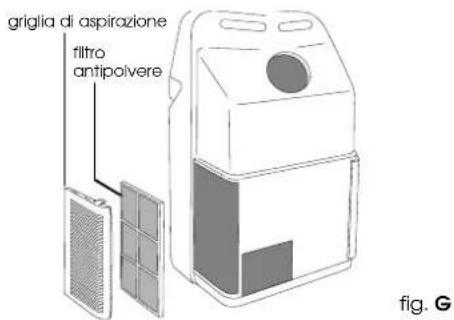

PULIZIA DEI FILTRI ARIA

Per mantenere inalterata l'efficienza del vosto climatizzatore. Vi consigliamo di pulire il filtrato antipolveregni settimana

Per la pulizia dei filtri sare quindi necessario: 1. Rimuovere le griglie di aspirazione, ruotandole versus l'esterno (fig.F). 2. Rimuovere il portafiltero sede del filtrro anti-polvere sganciandolo alla griglia esterna.

Per togliere la polvere depositata sul filtro anti-polvere usare un aspirapolvere. Se è molto sporco immergerlo in acqua tiepida risciacquando più volte. La temperatura del'acqua va mantenuta sotto i 40^ C.

Dopo averlo lavato, lasciare asciugare il filtro.

Per reinserirlo, ricollocate il filtrolo nel portafiltero, quindi riagganciare quest'ultimo alla macchina.

VERIFICHE DI INIZIO STAGIONE

Verificate che il cavo di alimentazione e la presa siano perfettamente integri e assicuratévi che I'impianto di messa a terra sa èffeciente. Osservate scrupolosamente le norme di installmente.

OPERAZIONI DI FINE STAGIONE

Fate uscire I'acqua della bacinella di raccolta fogliendo il tappo del tubo di drenaggio. Estraete la vaschetta raccoglicondensa positizonata sulla parte posteriore del climatizzatore e vuotatela. Reinseriteta quindi correttamente. Pulite i filtri antipolvere e fatieli asciugare bene prima di reinserirli.

Se qualcosa non funziona…

PROBLEMCAUSE RIMEDI

Il climatizzatore è spento	· manca la corrente · la spina non è insertita · Il ventilatore è bloccato · è intervenuto il dispositivo di sicurezza · è intervenuto il galleggiante di sicurezza	· attendere · insertire la spina · chiaremere l' Centro Assistenza · Chiamale il lavoro centrali di assistenza · vuotare la vaschetta
Il climatizzatore funziona solo per pocosempo	· Il tubo di scarico forma una strozzatura · Il tubo di scarico è ostruito · Il tubo di scarico presente delle pieghe	· posizionare correttamente il tubo di scarico · vedere se vi sono degli ostacoli che impediscono lo scarico dell'aria all'esterno · eliminare le pieghe
Il climatizzatore funziona ma non rinfresca laStanza	· finestra aperta · nellaStanza sta funzionando quale fonte di calore (bruciatore, lampada etc.) oppure vi sono molte persone · Il tubo di scarico dell'aria è uscito dalla sua sede · filtrari atrasati · Il climatizzatore ha una potenzialità non ade-guata alle condizioni o alle dimensioni del-l'ambiente	· chiudere la finestra · eliminare la fonte di calore · Inserire il tubo nella sede · pulire i filtri o sostituiri
Odore particolare nellaStanza	· filtridi dell'aria Intasati	· pulire i filtri o sostituiri
Perdita di condensa dall'unità interna del climatizzatore	· vaschetta raccolta condensa piena · installmente errata dell'apparecchio	· vuotare la vaschetta erynare l'accqua afftraverso il tubo di drenaggio condensa posto sulla parte posteriore dell'apparecchio · V edere pag. 25 per Installare l'apparecchio correttamente
Il climatizzatore non funziona per circa 3 minuti dal riavvio	· interviene il dispositivo di sicurezza della mac-china	· attendere che siano trascorsi 3 min.
La spia full £4 accesa	· bacinella raccolta condensa plena · vuotare la vaschetta. Se la spia rimane ancora accesa, rivolgersi ad un Centro Assistenza

All'apparecchio troverete applicata una tasca contente I'elenco dei Centri Assistenza e la garanzia. Ricordatevi che la garanzia ha validità solo se accompagnata da un documento fiscale che comprovi l'acquisto oppure convalidata dal negotiante.

ASSISTENZA TECNICA

Conservate I'elenco dei Centri Assistenza Tecnica ed individuate il Centro più vicino a voi.

CONDIZIONI LIMITE DI FUNZIONAMENTO

Temperatura nella stanza 21 ÷ 32^

CARATTERISTICHETECNICHE

Tensione di

alimentazione vedere targa caratteristica

Potenza max. assorbita

in condizionamento

Potenza max. assorbita

in deumidificazione

Refrigerante

Potenza frigorifera*

Numero di velocità ventilatore 2

Dimensioniunita interna:

• larghezza 452 mm
  a Itezza 800 mm
  p rofondita 415 mm
• peso 33.5 kg
• Condizioni standard:

Temperatura interna

27^

47% umidità relativa

Temperatura esterna

35^ C

Il trasporto, la carica, la pulizia, il recupero e lo smallimento del refrigerante devono essere effettati solo dai centri di assistenza tecnica autorizzati nella casa costruttrice.

Lo smaltimento dell'apparecchio deve essere eseguito solo da personale specializzato autorizzato alla casa costruttice.
