MANUALE UTENTE ERM 1742 G Grizzly

Tagliaerba elettrico IT

Traduzione delle istruzioni per l'uso in originale

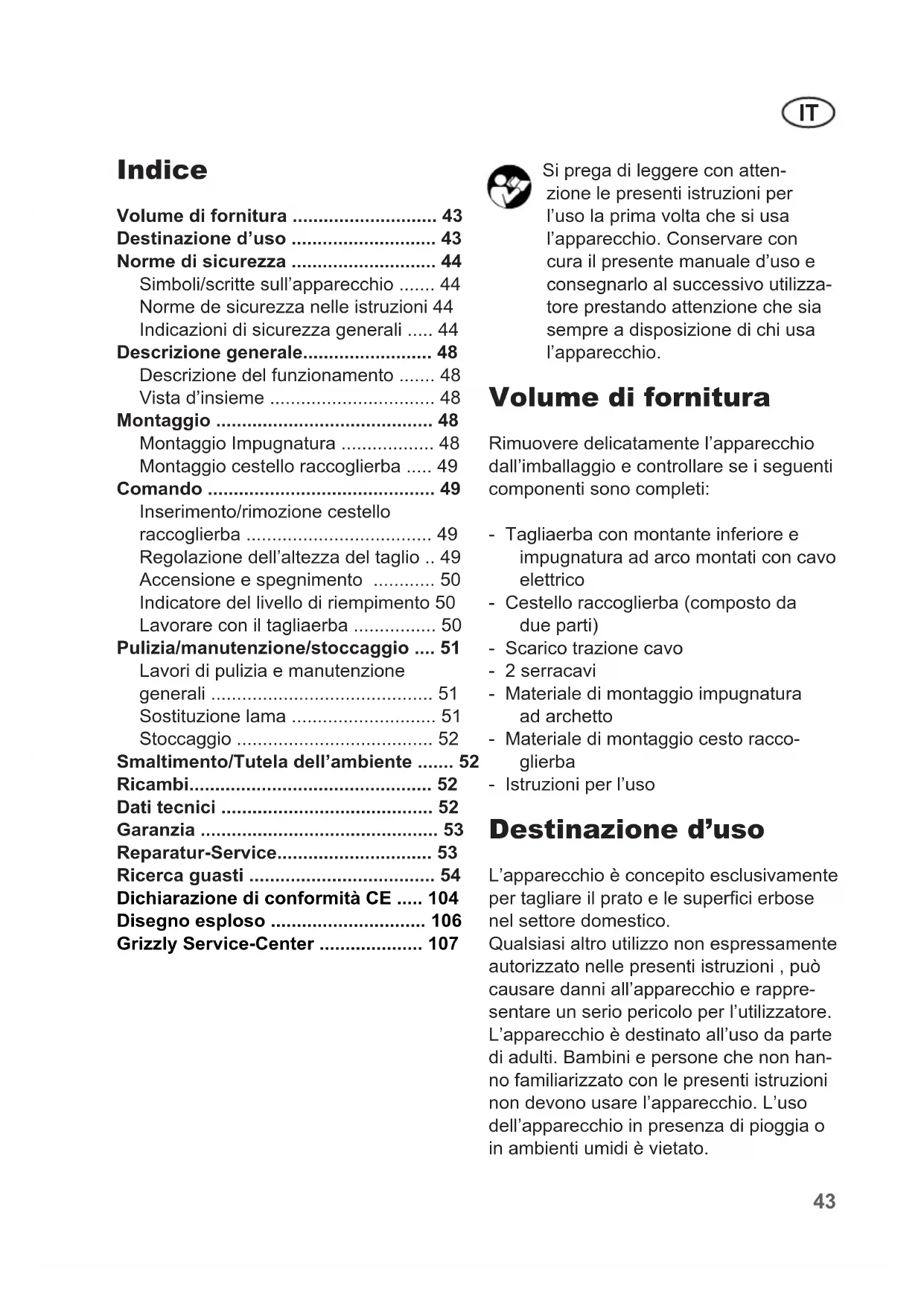

Traduzione delle istruzioni per l'uso in originale 43

Si prega di leggere conattenzione le presenti istruzioni per l'uso la prima volta che si usa l'apparecchio. Conservare con cura il presente manuale d'uso e consegnarlo al successivo utilizzatore prestandoattenzione che sia sempre a disposizione di chi usa l'apparecchio.

Volume di fornitura 43
Destinazione d'uso 43
Normedisicurezza 44

Simboli/scritte sull'apparecchio 44
Norme de sicurezza nelle istruzioni 44
Indicazioni di sicurezza generali .... 44

Descrizione generale 48

Descrizione del funzionamento 48
Vista d'insieme 48

Montaggio 48

Montaggio Impugnatura 48
Montaggio cestello raccoglierba .... 49

Comando 49

Inserimento/rimozione cestello
raccoglierba 49
Regolazione dell'altezza del taglio .. 49
Accensione e spegnimento 50
Indicatore del livello di riempimento 50
Lavorare con il tagliaerba 50

Pulizia/manutenzione/stoccaggio .... 51

Lavori di pulizia e manutenzione
generali 51
Sostituzione lama 51
Stoccaggio 52

Smaltimento/Tutela dell'ambiente 52

Ricambi. 52
Dati tecnici 52
Garanzia 53
Reparatur-Service. 53
Ricerca guasti 54
Dichiarazione di conformità CE .... 104
Disegno esploso 106
Grizzly Service-Center 107

Si prega di leggere con atten-zione le presenti istruzioni per l'uso la prima volta che si usa l'apparecchio. Conservare concura il presente manuale d'uso e consegnarlo al successivo utilizzatore prestando attenzione che sua sempre a disposizione di chi usa l'apparecchio.

Volume di fornitura

Rimuovere delicatamente l'apparecchio dall'imballaggio e controllare se i seguenti componenti sono completi:

• Tagliaerba con montante inferiore e impugnatura ad arco montati con cavo elettrico
• Cestello raccoglierba (composto da due parti)
• Scarico trazione cavo
• 2 serracavi
• Materiale di montaggio impugnatura ad archetto
• Materiale di montaggio cesto raccoglierba
• Istruzioni per l'uso

Destinazione d'uso

L'apparecchio è concepito esclusivamente per tagliare il prato e le superfici erbose nel settore domestico.

Qualsiasi altro utilizzato non espressamente autorizzato nelle presenti istruzioni, cui causare danni all'apparecchio e rappresentare un serio pericolo per l'utilizzatore. L'apparecchio è destinato all'uso da parte di adulti. Bambini e persone che non hanno familiarizzato con le presenti istruzioni non devono usare l'apparecchio. L'uso dell'apparecchio in presenza di pioggia o in ambienti umidi è vietato.

IT

Il produttore declina agli responsabilità per danni causati da un uso improprio o un dato errato.

Norme di sicurezza

Questa sezione tratta leindicazioni di sicurezza fondamentali durante il lavoro con il tagliaerba elettrico.

Simboli/scritte sull'apparecchio

Attenzione!

Leggere attentamente le istruzioni d'uso.

Indossare una protezione per gli occhi e per l'udito.

Non esporre l'apparecchio all'umidita. Non lavorare in presenza di pioggia e non tagliare erbaagna.

Attenzione!

Scia della lama del tagliaerba.

Indicazione del livello di rumore L in dB.

Classe di protezione II

parecchi elettrici non devonoessere smaltiti insieme ai rifiutidomestici.

L'apparecchio è concepito esclusivamente per l'uso nei poderi, che sono provvisti di una capacità di corrente permanente della rete ≥ 100 A per agli fase e alimentati da una rete di distribuzione con una tensione nominale di 400/230V.

Cerchio di taglio

Norme de sicurezza nelle

Pericolo di lesioni a causa di par-Periastruzione a causa di parti catapultate.

ere lontane le personne dalto saerba.

Attenzione - Lame da taglio affilate! Tenere lontani piedi e mani. Pericolo di lesioni!

nere il motore e staccare la spina elettrica prima di eseguire i lavori di regolazione o di pulizia oppure se il cavo di rete è inceppato o danneggiato.

Pericolo a causa del cavo di rete danneggiato.

Tenere il cavo di rete lontano dall'apparecchio e alla lama da taglio!

Simboli di pericolo conindicazioni relative alla prevenzione di danni a cose e persone.

Simboli di divieto (al posto del punto esclamativo il divieto viene delucidato) conindicazioni relative alla prevenzione di danni.

Simboli di avventenza con informazioni relative ad un uso corretto dell'apparecchio

Indicazioni di sicurezza generali

In caso in uso improprio questo apparecchio può causare lesioni

gravi. Per evitare danni a persone e cose, leggere e osservare tassativamente le seguentiindicazioni di sicurezza e familiarizzare con tutti i componenti di lavoro.

Preparazione:

• Questo apparecchio non è concepito per essere usato da persona (compresi bambini) con limitate attività fisiche, sensoriali o mentali o sono sufficiente esperienza e/o che non hanno le nozioni necessarie, salvo nei casi in cui siano sorvegliati da una persona responsabile per la loro sicurezza oppure vengano istruiti su come usare l'apparecchio.
  Non permettere mai a bambini o ad altre personne, che non conoscono le istruzioni d'uso, di usare l'apparecchio. Alcune disposizioni locali prevedono un'età minima per l'utilizzatore.
• Non usare mai l'apparecchio quando si trovano nelle vicinanze persone, in particolare bambini e animali domestici.
• Bambini devono essere sorvegliati, per garantire che non giochino con l'apparecchio.
  L'operaatore outilizzatore è responsabile per infortuni o danni ad altre personne o alla proprietà delle stesse.
• Controllare l'area nella quale viene impiegato l'apparecchio e rimuovere pietre, bastoni, fili metallici o altri corpi estranei che possono essere catturati e catapultaltati.
• Indossare apposto abbigliamento da lavoro come scarpe chiuse con suola antiscivolo e un pantalone lungo resistente. Non usare l'apparecchio scalzi o con i sandali.
• Prima di anni uso, eseguire un controllo visivo dell'apparecchio. Non usare l'apparecchio in caso di dispositivi di sicurezza (p. es. protezione

antiurto o cesto raccoglierba), componenti del dispositivo di taglio o bulloni mancanti, usurati o danneggiati. Per evitare uno sbilanciamento, gli utensili e bulloni danneggiati devono essere sostituiti nel set.

• Prestare particolare attenzione quando si usano apparecchio con più utensili da taglio, in quando il movimento della lama può provocare la rotazione delle restanti lame.
• Usare solo ricambi e accessori forniti e consigliati dal produttore. L'impiego di corpi estranei comporta l'immediata esclusione del diritto di garanzia.

Lavorare con l'apparecchio:

Non tenere i piedi e le mani vicino o sotto alle parti rotanti durante il lavoro. Pericolo di lesions!

Osservare la protezione antirumore e le disposizioni locali. L'uso dell'apparecchio durante determinate giornate (p. es. dominiche e festivi) cui assere limitato o vietato in determinate fasce orarie (ora di pranzo, riposo notturno) o in determinati ambienti (p. es. luoghi di cura, cliniche ecc..)

• Accendere il motore secondo le istruzioni e solo, quando i piedi sono pos-zionati ad una distanza sicura dagli utensili da taglio.
  Non usare l'apparecchio in presenza di pioggia o maltempo, in ambienti umidi o sul prato bagnato. Lavorare solo con la luce diurna o con una buona illuminazione.
  Non lavorare con l'apparecchio, se si è stanchi o poco concentrati o dopo l'assunzione di alcol o farmaci. Fare

IT

una pausa ad intervalli regolari. Lavorare con raziocinio.

• Durante il lavoro, prestare attenzione ad una posizione stabile, in particolare sui pendii. Lavorare sempre trasversalmente al pendio, mai su è giù. Prestare particolare attenzione, quando si cambia la direzione di marcia sui pendii. Non lavorare su pendiiccessivamente ripidi.
• Condurre l'apparecchio a passo d'uomo. Prestare particolare attenzione, quando si gira o tira verso di se l'apparecchio o si cammina all'indietro.
• Accendere l'apparecchio con cautela secondo leindicazioni contenate nelle presentiistruzioni.Prestareattenzione aduna sufficiente distanza dei piedidi dalle lame rotanti.
  Non ribaltare l'apparecchio durante l'avviamento, salvo nei casi in cui sia necessario per la partenza nell'erba alta. In quello caso, ribaltare l'apparecchio premendo l'impugnatura in modo tale che le ruote anteriors dell'apparecchio vengano leggermente sollevate. Controllare sempre che le due mani si trovano in posizione di lavoro, prima di riappoggiare l'apparecchio sul terreno.
  Non lavorare maienza cesto raccoglierba o protezione antiurto. Tenersi sempre lontani dall'apertura di espul sione dell'erba
  Non lavorare maienza protezione antiurto o cestello raccoglierba. Mantenersi sempre lontani dall'apertura di espulsione.

Attenzione pericolo! La lama continua a ruotare. Pericolo di lesioni.

L'apparecchio non deve essere solle

vato o trasportato, fin tanto che il motore gira. Spagnere l'apparecchio nel caso in cui debba essere ribaltato per il trasporto, si debbanoattraversare superfici diverse dal prato e l'apparecchio venga condotto versusle e lontano dalles superfici da tagliare.

• Tenere l'apertura di espulsione dell'erba sempre pulita e libera. Rimuovere l'erba tagliata solo quando l'apparecchio è fermo.
  Non lasciare mai l'apparecchio incustodito sul posto di lavoro.
  Non lavorare con l'apparecchio daneggiato, incompleto o trasformato除去 il consenso del produttore. Non usare mai l'apparecchio con dispositivi di sicurezza o schermature danneggiati oppure除去 i dispositivi di sicurezza come i dispositivi di deviazione e/o di raccolta dell'erba.
  Non sovraccaricare l'apparecchio. Lavorare solo nel Campo di potenza specificato e non modificare le impostazioni di regolazione del motore. Non usare apparecchi a bassa potenza per lavori pesanti. Non usare l'apparecchio per scopi diversi da quelli per cui è stato concepito.
  Non usare l'apparecchio nelle vici-nanze di liquidi o gas inflammabili. La mancata osservanza di questa individ-zione comporta rischi di incendio o di esplsozione.
  Non sollevare o trasportare mai l'apparecchio quando il motore gira.

• Spagnere l'apparecchio, staccare la spina e assicurarsi che tutte le parti mobili siano ferme:

• sempre, quando si abbandona l'apparecchio e non viene usato.

• prima di sbloccare i bloccaggi o di rimuovere gli intasamenti nel canale di espulsione;

• quando il cavo di rete è danneggiato o aggrovigliato,

• prima di controllare, pulire l'apparecchio o di eseguire lavori al medesimo;
• quando si incontrara un corpo estraneo. Individuare eventuali danneggiamenti all'apparecchio ed eseguire le riparazioni necessarie, prima di riavviare e lavorare con l'apparecchio;
• nel caso in cui l'apparecchio inizi a vibrare in modo anormale, è necessario un controllo immediato.

Non posizionare mai le mani o i piedi vicino o sotto le parti rotanti. In caso di fosatura con la falce, non positizonarsi mai davanti all'apertura di espulsione dell'erba.

Manutenzione e stoccaggio:

• Assicurarsi che tutti i dadi, viti e bullo-ni siano ben stretti e l'apparecchio sia in condizioni di lavoro sicure.
  Non tentare di riparare autonomamente l'apparecchio, salvo nel caso in cui si è adeguatamente istruiti. Tutti i lavori non specificati nelle presenti istruzioni d'uso devono essere effettuati esclusivamente dai centri di assistenza clienti da moi autorizzati.
• Conservare l'apparecchio in un luogo asciutto e fuori alla portata di bambini.
• Trattare l'apparecchio con cura. Tenerere gli utensili affilati e puliti, in modo tale da garantire condizioni di lavoro migliorie e più sicure.Seguire le disposzizioni di manutenzione.
• Indossare guanti di protezione, quando si sostituisce il dispositivo da taglio.
• Controllare regolarmente il dispositorio raccoglierba per verificare l'eventuale presenza di usura e deformazioni. Per motivi di sicurezza, sostuire le parti

usurate o danneggiate. Prestare particolare attenzione durante la regolazione delle lame, in modo tale da evitare che le dita non vengano schiacciata tra le lame rotanti e le parti fisse della macchina.

• Assicurarsi che vengano usati solo utensili da taglio di ricambio autorizzati dal produttore.

Sicurezza elettrica:

• Prestare attenzione che la tensione di rete corrisponda alleindicazioni riportate sulla targhetta dell'apparecchio.
• Possibilmente allacciare l'apparecchio solo ad una presa provvista di circuito di sicurezza per correnti di guasto (interrettore FI) con una corrente di aperture di massimo 30mA an.
• Evitare il contatto del corpo con le parti messe a terra (p. es. recinzioni o pali metallici).
• Usare solo cavi di rete ammessi del tipo H05VV-F o H05RN-F, con una lunghezza massima di 75m e concepi per l'uso all'esterno. Il diametro del cavo di rete deve corrispondere minimo a 1,5mm^2 . Prima dell'uso, srotolare sempre completeness la bobina del cavo. Controllare il cavo per verificare la presenza di eventuali danneggiamenti.
  Per il fissaggio del cavo di rete usare la spira del cavo prevista.
• Durante il lavoro, tenere il cavo di rete lontano dall'utensile da taglio. Le lame da taglio possono danneggiare il cavo di rete e provocare il contatto con le parti conduttive. In generale, condurre il cavo di rete dietro l'utilizzatore.
  Non usare il cavo di rete per staccare la spina alla presa. Proteggere il cavo di rete dal calore, dall'olio e da spigoli vivi.

IT

• Spagnere l'apparecchio e staccare la spina elettrica alla presa, se il cavo di rete è danneggiato. Nel caso in cui la conduttura di collegamento di quello apparecchio venga danneggiato, deve essere sostituita da una conduttura di collegamento speciale, che può essere fornita dal produttore o dal servizio di assistenza clienti dello stesso.
  Non collegare un cavo di rete danneggiato alla rete di alimentazione. Nontoccare un cavo di rete danneggiato, fin tanto che è collegato alla rete di alimentazione. Un cavo di rete danneggiato può provocare il contatto con le parti conduttive.

Descrizione generale

Descrizione del funzionamento

Il tagliaerba elettrico possiede un utensile da taglio che gira paralleamente al livello di taglio. E' dotato di un motore elettrico potente, un alloggiamento di plastica resistente, un interruptore di sicurezza e una protezione antiurto come ancche di un cesto raccoglierba con indicatore del livello di riempimento. Inoltre, l'apparecchio è regolabile in 6 altezze ed è dotato di rotelle facili da manovrare.

Il funzionamento dei componenti è riportato nelle seguenti descrizioni.

Le figure relative al comando dell'apparecchio si trovano nelle pagine 2-4.

Vista d'insieme

1 Impugnatura ad arco

2 Dadi ad alette

3 Leva di serraggio superiore
4 Montante inferiore

5 Protezione antiurto
6 Leva di serraggio inferiore
7 Cestello raccoglierba
8 Ruote posteriori
9 Ruote anteriori
10 Alloggiamento apparecchio
11 Leva per la regolazione dell'alletezza di taglio
12 2 manici per il trasporto
13 Serracavi
14 Scarico della trazione cavo
15 Cavo dell'apparecchio
16 Pulsante di sblocco (non a vista)
17 Presa dell'apparecchio
18 Cavo di rete

Montaggio

Prima di effettuare qualsiasi lavoro all'apparecchio, staccare la spina elettrica.

Montaggio Impugnatura

Ribaltare verso l'alto la parte inferiore del manubrio:

1. Ribaltare la parte inferiore del manubrio (4) versuso l'alto fino alla posizione angolare desiderata.
2. Bloccare la leva di serraggio inferiore (6), premendola in direzione del manubrio (4). Le leve di serraggio devonoaderire sul manubrio in modo tale da garantire un serraggio di forza media..

Altrimenti la leva di serraggio.
deve essere ruotata ulteriori-
mente in senso orario o allenta-
ta in senso antiorario.

Sospensione scarico della trazione del cavo:

Inserire lo scarico della trazione (14) sull'impugnatura ad archet

to (1).

Montaggio dell'impugnatura ad archetto:

1. Fissare l'impugnatura ad archetto (1) con le viti e le rondelle fornite e le leve di serraggio superiori (3) a destra e sinistra sulla parte inferiore del manubrio (4). Sono possibili tre posizioni.
2. Girare la leva di serraggio (3) in senso orario.
3. Bloccare la leva di serraggio (3), premendola in direzione del manubrio (4). Le leve di serraggio devonoaderire sul manubrio in modo tale da garantire un serraggio di forza media..

Altrimenti la leva di serraggio.
deve essere ruotata ulterior-.
mente in senso orario o allenta-
ta in senso antiorario.

Fissaggio serracavo:

Attaccare il serracavo (A13) sul montante inferiore e fissare con il medesimo il cavo dell'apparecchio (A15).

Montaggio cestello raccoglierba

Assemblaggio raccoglierba:

① Agganciare il labbro di gommasul cestino raccoglierba (19)nell'alloggiamento del cestinoraccoglierba (9).
② Inserire la struttura tubolare (19) nella rete del cesto raccoglierba (20). Prestare attenzione che la struttura tubolare sia completeness inserta (vedi figura piccola).

La staffa della struttura tubolare
entra nella scanalatura (21) sul

lato inferiore del cesto raccoglierba ③ Inserire le linguette di plastica (22) sull'armatura tubolare (20).

④ Fissare la struttura tubolare (20) con le viti e rondelle fornite (23).

Comando

Attenzione: non azionare l'apparecchio perché la protezione antiurto o il cestino raccoglierba completeness montati. Pericolo di lesioni!

Inserimento/rimozione cestello raccoglierba

1. Sollevare la protezione antiurto (5).
2. Appendere il cestello raccoglierba (7) nell'apposita sospensione (24) sul lato posteriori dell'parecchio.
3. Posizionare la protezione antiu- rto (5) sul cestello raccoglierba (7),lo tiene bloccato nella posi-zione corretta.
4. Per rimuovere il cestello raccoglierba (7) sollevare la protezione antiurto (5) e staccare il cestello raccoglierba. Rimettere la protezione antiurto sull'alloggiamento dell'apparecchio.

Per svuotare il cestello raccoglierba, vedianche capitolo „Smaltimento/tutela dell'ambiente".

Regolazione dell'altezza del taglio

Spagnere l'apparecchio, staccare la spina elettrica e attendere l'arresto della lama. Rischio di danni a personne.

Afferrare la leva (11) per la regolazione dell'altezza di taglio e farla scorrere sul meccanismo di bloccaggio fino a raggiungere la posizione desiderata per l'altezza di taglio

L'apparecchio è dotato di 6 positioni per la regolazione dell'altezza di taglio:

35-45-55-65-75-85mm

L'altezza di taglio corretta per un prato decorativo corrisponde a circa 30 - 45 mm, per un prato calpestabile a circa 30-65 mm.

Per il primo taglio della stagione si consiglia di scegliere un'altezza di taglio elevata.

Accensione e spegnimento

1. Inserire la spina del cavo di rete nella presa dell'apparecchio.

2. Formare con l'estremità del cavo di rete un cappio e appenderlo nell'ocarico trazione cavo (14).

3. Allacciare l'apparecchio alla tensione di rete.

4. Prima di procedere all'accensione, prestare attenzione che l'apparecchio non tocchi oggetti.

5. Per accendere l'apparecchio, premere il pulsante di sbloccaggio (16) sull'impugnatura e contemporaneamente tenere premuta la leva di avviamento (2). Rilasciare il pulsante di sbloccaggio (16).

6. Per spegnere l'apparecchio, rilasciare la leva di avviamento (2).

Dopo lo spegnimento dell'apparecchio la lama continua a girare per alcuni secondi. Non toccare la lama in movimento. Rischio di danni a persona.

Indicatore del livello di riempimento

Sul lato del cesto raccoglierba si trovau un indicatore del livello di riempimento. La conduzione dell'aria aerodinamica della valvola garantisce inoltre un riempimento ottimale.

Valvola aperta: cesto raccoglierba vuoto

yola chiusa: cesto raccoglierba pieno

Lavorare con il tagliaerba

Una tosatura regolare stimola la formazione rafforzata delle foglie e al contempo provoca la distruzione dell'erbaccia. Per questo motivo, dopo anni intervento di tosatura il prato diventa più fitto e omogeneo.

Il primo taglio avviene circa a partire da aprile con un'altezza di crescita di 70 -80 mm. Nella stagione vegetativa principale il prato deve essere tosato minimo una volta a settimana.

I due manici per il trasporto (vedi A, 12) facilitano il trasporto dell'apparecchio.

• Iniziare a tosare nelle vicinanze della presa e proseguire allontanandosi alla stessa.

• Condurre la prolunga sempre dietro di se e, dopo l'inversione, condurla sul lato più tossato.

• Condurre l'apparecchio a passo duomo eseguendo traiettoria più dritte

possibili. Per una tosatura perfetta, le traiettorie dovrebbero sovrapporsi di alcuni centimetri.

• Regolare la profondità di taglio in modo tale da non sovraccaricare l'apparecchio. Altrimenti si rischia di danneggiare il motore.
• Sui pendii lavorare sempre trasversalmente. Prestare particolare attenzione durante le manovre di retromarcia e quando si tira l'apparecchio.
• Pulire l'apparecchio après anni impiegomo come detritto nel capitolo „Pulizia, manutenzione, stoccaggio".

Dopo il lavoro e per il trasporto, spagnere l'apparecchio, staccare la spina di rete e attendere l'arresto della lama. Rischio di danni a persona.

Pulizia/manutenzione/ stoccaggio

Fare effettuare i lavori non descritti nelle presenti istruzioni d'uso da un centro di assistenza clienti da moi autorizzato. Usare solo ricambi originali.

Indossare guanti quando si maneggia la lama.

Prima di effettuare qualsiasi lavoro di manutenzione o pulizia, spegniere l'apparecchio, staccare la spina di rete e attendere l'arresto della lama.

Lavori di pulizia e manutenzione generali

Non spruzzare il tosaerba con acqua.

• Tenere l'apparecchio sempre pulito. Per la pulizia, usare una spazzola o un pannoenza detergenti o solventi.
• Rimuovere eventuali residui di pianterimaste attaccate dopo la tosatura con un pezzo di legno o di plastica dalleruote, dalle aperture di ventilazione, all'apertura di espulsione dell'erba e alla zona della lama. Non usare oggetti duri o appuntivi, posso-no danneggiare l'apparecchio.
• Lubricare di tanto in tanto le ruote.
• Controllare il tosaerba prima di agli uso per verificare la presenza di eventuali difetti evidenti, come parti allente, usurate o danneggiate. Controllare la corrette sede di tutti i dadi, bulloni e viti.
• Controllare le copertura e i dispositivi di sicurezza per verificare l'eventuale presenza di danneggiamenti e la corretta sede. Eventualmente, provvedere alla sostituzione

Sostituzione lama

Se la lama è smussato, perché essere affiliata da un'officina specializzata. Se la lama è danneggiata o presente uno sbilanciamento,ckeve essere sostituita (vedi capitolo Ricambi).

1. Capovolgere l'apparecchio.

Usare quanti resistenti e tenere ferma la lama (25). Svitare la vite della lama (26) in senso antiorario mediante un cacciavite dal mandrino motore.

1. Rimontare la nuova lama nella sequenza invertita. Prestare attenzione che la lama sia posizionata correttamente e la vite sua ben stretta

Stoccaggio

Per ridurre lo spazio di ingombro dell'apparecchio, allentare le quattro viti di fissaggio e jegare l'im-pugnatura ad arco e il montante inferiore. Prestareattenzione che i cavi non vengano schiacciati.

• Conservare l'apparecchio in un luogo asciutto e fuori alla portata di bambini. Allentare i dadi ad alette e ribaltare il manico, in modo tale che l'apparecchio occupi meno spazio. Assicurarsi che i cavi non siano schiacciati.
• Lasciare raffreddare il motore, prima di riporre l'apparecchio in un ambiente chiuso.
  Non avvolgere l'apparecchio nei sacchi di nylon, in quanto potrebbe formarsi umidità.

Decliniamogni responsabilita per danni causati dai nostri apparecchi, qualora tali danni siano dovuti ad una riparazione non conforme o dall'impiego di ricambi non originali o da un uso improprio dell'apparecchio.

Smaltimento/Tutela dell'ambiente

Effettuare lo smaltimento dell'apparecchio, degli accessori e della confezione nel rispetto dell'ambiente presso un punto di raccolta per riciclaggio.

Le apparecchiature non devono essere smaltite insieme ai rifiuti domestici.

• Consegnare l'apparecchiatura presso un centro di raccolta e recupero. Le parti plastiche e di metallo usate potranno essere selezionate e avviate al recupe

ro. Chiedere informazioni a riguardo al loro centro assistenza clienti.

• Lo smaltimento degli apparecchio difettosi consegnati viene effettuato Gratisitamente.
• Lo smaltimento degli apparecchio difettosi consegnati viene effettuato Gratisamente.

Ricambi

Per ordinare parti di ricambio rivolgersi al servizio di assistenza tecnica all'indirizzo o numero di fax indicato.

Lame di ricambio 13700301

Cestello raccoglierba 91095402

Dati tecnici

Tagliaaerba elettrico ERM 1742 G
Potenza assorbita del motore .1700 W
Tensione nominale. 220-240V\~,50 Hz
Classe di protezione .I
Tipodi protezione IP24
Numero di giri al minimo .3300 min1
Cerchio di taglio .42 cm
Altezza taglio .35/45/55/65/75/85 mm
Peso .22 kg
Volume cesto raccoglierba .53 I
Livello di pressione acustica (L_pA) .72,4 dB(A), K = 1,84 dB
Livello di potenza acustica (L_wA) garantito .96 dB(A) misurato .92,3 dB(A), K_wA = 1,84 dB
Vibrazione (a_n) max.1,7 m/s, K = 1,5m / s^2

I valori di rumore sono stati rilevati adeguamente corrispondentemente allenorme e disposizioni citate nella dichiarazione di conformità.

Modifiche tecniche ed estetiche possono essere apporte nel corso dello sviluppo ulteriori di quello sanza annunciio. Tutte le

misure,indicazioni e dati di queste istruzioni per l'uso sono perciòswana garanzia.Le rivendicazioni di diritti, che si dovessero far valere in base alle istruzioni per l'uso, sono da ritenersi perciò non valide.

L'apparecchio è concepito escludamente per l'uso nei poderi, che sono provvisti di una capacità di corrente permanente della rete ≥ 100A per agli fase e alimentati da una rete di distribuzione con una tensione nominale di 400/230V. Se necessario, consultare la azienda elettrica per assicurarsi che la capacità di carico continuo della rete nel punto di allacciamento via sufficiente per l'allacciamento dell'apparecchio.

Garanzia

• Per quello apparecchio forniamo 24 mesi di garanzia. Per uso industriale e apparecchi sostitivi vige una garanzia abbreviata di 12 mesi, in osservanza delle disposizioni di legge.
• I danni riconducibili ad usura, sovracca-rico o utilizzato improprio non sono coperti da garanzia. Alcune parti sono soggette a normale usura e non sono coperte da garanzia.
• Requisito essenziale per le prestazioni in garanzia è inoltre che leindicazioni riportate alla voce Pulizia e Manutenzione siano state rispettate.
• I danni che siano risultati da difetti del materiale o errori di costruzione verranno eliminati alla多少钱, tramite sostituzione del prodotto o la riparazione dello stesso.

Per usufruire della garanzia è necessario che l'apparecchio sia spedito - non

smontato - al nostro Centro di Assistenza unitamente alla prova d'acquisto e al tagliando di garanzia.

Reparatur-Service

• Riparazioni non soggette a garanzia posso sono essere effettuate dal nostro centro di assistenza pagando in base al calcolo di quest'ultimo. Il nostro centro d'assistenza stilerà volentieri unpreventivo per i nostri clienti. Possiamo trattare solo appearecchi che siano ben imballati e che siano inviati con un'affancatura sufficiente. I rischi di trasporto sono a carico del mittente.
• Attenzione: siete pregati di non inviare mai attrezzature con il serbatoio dell'olio pieno. è di massima importanza svuotare il serbatoio. Eventuali danni alle cose (l'olio fuoriesce quando si appoggia l'attrezzatura lateralmente o testa in gi!) ossia danni d'incendio durante il trasporto sono a carico del mittente.

Attrezzature inviate con tassa a carico del destinatario - via collo ingombrante, espresso oppure con alto tipo di carico speciale - non vengono accettate.

• Lo smaltimento degli apparecchio difettosi consegnati viene effettuato Gratisamente.

Ricerca guasti

Problema Possibile causa	Rimedio
L'apparecchio non si ac-cende	Tensione di rete mancante	Controllare la presa, il cavo, la conduttura, la spina ed eventualmente fare riparare da un elettricista esperto
	Interruttore di accensione/spegnimento difettoso	Riparazione da parte del centro di assistenza clienti
	Spazzola di carbone consumata
	Motore difettoso
	Erba troppo alta	Impostare un'altezza di taglio superiore. Sollevare leggermente le ruote anteriors premendo l'impugnatura.
Il motore si spegne Bloccaccio da parte di corpi estranei		Rimuovere il corso estraneo
Il risultato del lavoro non è soddisfacente oppure il motore è lento	Altezza di taglio troppobassa	Impostare un'altezza di taglio inferiore
	Lama smussata	Fare arrotare o sostuire la lamaa
	Zona lama intasata Pulire l'apprecchio
	Lama montata in modo errato	Montare correttamente la lamaa
La lamaa non ruota	Lama bloccata dall'erba Rimuovere l'erba
	Vite della lamaa allentata Strngere la vite della lamaa
Rumori anormali, battito o vibrazioni	Vite della lamaa allentata Stringere la vite della lamaa
	Lama danneggiata Sostituire la lamaa

Índice

MOnTnpaHe Ha KoWa 3a Cb6n- paHe Ha TpeBa:

① 3aünneTe rymeHnaMauoHHaMpexkata Ha Ko7a 3a cb6npaHe HaTpeBa (19)B TBbpDnKaIbΦHaKo7a 3a cb6npaHe Ha TpeBa (9).
② BkapaTe Tpb6HaTa cToKa (19) B MpeKaTa Ha KoWa 3a Cb6npaHe Ha TpeBa (20).BHMabaTe Tpb6HaTa cToKa Da BNe3e Ha- nBJHO (BIX MaKKaTa fNpypa).

При TOВа ТрьбнATERСТОИКABN3a B KaHana (21) OTOJHa-

Ta cTpaHa Ha KoUa 3a cb6npaHe Ha TpeBa.

③ N3kapaTe pIacTmacOBNTe nHaKN (22) HAd Tpb6HaTa noCTaBka (20).
④ ΦиксираиTe Tрьбнaita cToиKa (20)c npInOxKeHnTe 6oNTObe n noДлoxKnшaN (23).

06cnyxbaHe

BHMaHHe:He n3noJ3BaIte ypeDa 6e3 HanbJnHO MOHTnpaHn 3aunTa OT yDap Nn Kow 3a Cb- 6npaHe Ha TpeBa. IMa onaChocT ot HapaHyaHe!

Kow 3a c6bpahe Ha TpeBaTa OKaUBaHe/CBaJHHe

1. BdHHeTe 3aunTaTa oT yap (5).

2. Okaute Koisha 3a c6bupahe Ha TpeBa (7)Впрдвиданота 3a TOBa OKauaJaKa (24)Ha rbp6a Ha ypeDa.
   3.ПозионпаTe 3auntata ot ydap (5)Вьрху кoшa 3a c6bnpaHe Ha TpeBa (7),ToiЯДьрЖI B npabINHO NOLOXKeHne.

3. 3a cBaJIaHe Ha KoIa 3a cb6n- paH He TpeBa (7) BdInrHeTe 3aIITaTa IpoTb yIap (5) n OTKaUeTe KOla 3a Cb6npaH He TpeBa. 3aTBOpTe OTHOBO 3aIITa Ta IpoTb yIap KbM KOpNyCa Ha yPeDa.

3a n3npa3BaHe Ha Ko7a 3a cb6npaHc TpeBa BIX CbIoo rnaBa,3xBpJHe3aunTa Ha OKoHaTa cpea".

PerylnpaHe Ha BncoUnHaTa Ha p3aHe

I3KJIHcTe UpeDa, I3DbpnaIte
IeNceJa I3UaKaIte HOXOBeTe Da
cnpat Da ce DnJxat. CbIeCTByBa
ONaCHOCT OT NepcoHaJIHn HapaHraBAHNIA.

29010 San Nicolò a Trebbia (PC)

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]
