MANUALE UTENTE Lira FERROLI

Ferroli i migliori gradi centigradi

Manuale d'installazione, uso e manutenzione Installation, use and maintenance manual Manuel d'installation, d'utilisation et d'entretien Installations-, Bedienungs - und Wartungsanleitung Manual de instalacion, uso y mantenimiento

Leggere attendamente le istruzioni prima dell'installazione, utilizzo e manutenzione.

Il manuale è parte integrante dell'apparecchio.

Certificato di Garanzia

La presente garanzia convenzionale è valida per gli apparetti funzionanti a pellet destinati alla commercializzazione, venduti ed installati sul solo territorio italiano.

La Diretta Europea 1999/44/CE ha per oggettolo taluni aspetti della vendita e delle garanzie dei beni di consumo e regolamento il rapportto tra Venditore finale e Consumatore. La Diretta in oggettoto prevede che in caso di difetto di conformità del prodotto, il Consumatore ha diritto a rivalersi nei confronti del Venditore finale per otteneme il ripristino sansa spese dei difetti manifestatisi entro il termine di 24 mesi alla data di consigna. La Ditta COLA Srl , pur non esendo Venditore finale nei confronti del Consumatore , intende comunque supportare le responsabilità del Venditore finale con una propria Garanzia Convenzionale , fornita tramite la propria rete di assistenza tecnica autorizzata alle condizioni riportate di seguito .

Oggetti della Garanzia e durata

Con la presente Garanzia convenzionale l'azienda Prodtrice garantisce da tutti i difetti di fabbricazione e di funzionamento gli apparecchi venduti per 24 giorni alla data di segne, documentata attraverso regolare documento di acquisto, purche avvenuta entro 3 anni alla data di fabbricazione del prodotto. La messa in servizio del prodotto deve essere effettuata a cura di un Installatore qualificato ed entro 30 giorni alla messa in servizio il CLIENTE, a proprio carico, deve richiedere ad un Centro Assistenza autorizzato il primo controlo e la relativa validazione della Garanzia.

Si preciseca che la Garanzia decorre sempre alla data di conscigna documentata.

Sono espressamente esclude dalla presente garanzia convenzionale le parti di normale usura* (guarnizioni, manopole, vetro, parti in vermiculite-refrattario, parti estliche in metallo o ceramicà-maiolica, braciere, deviatori fiamma-fumo, ecc.).

Eventuali difetti esteticu su ceramiche majorliche o su qualsiasi parte a vista in metallo vanno rilevati , pena di decidenza, al momento della segna ; le segnalazioni effettuate successivement a tale data sono esclude alla garanzia .

Modalità per far valere la presente Garanzia

In caso di guasto , il Cilente deve richiedere entro il termine di decidenza di 30 giorni l'intervento del Centro Assistenza di zona autorizzato .

I nominativi dei Centri Assistenza autorizzati sono reperibili atraverso il situ internet o il numero Telefonico dell'azienda Produttrice. Iosti di intervento sono a carico dell'azienda Produttrice, Fate salve le esclusioni previste e riportate nella presente Garanzia.

Gli interventi in garanzia non modificano la data di decorrenza o la durata della stessa .

Esclusioni

Sono esclude dalla presente Garanzia i guasti e gli eventuali danni causati da :

• trasporto non effettuato a cura dell'azienda Produttrice;

• inosservanza delle istruzioni e delle avventenze previste dall'azienda Produttrice e riportate sui manuali d'uso e manutenzione a corredo del prodotto;

errata installatione o inosservanza delle prescrizioni di installmente, previste dall'azienda Produttrice e riportate sui manuali d'uso e manutenzione a corredo del prodotto;

inosservanza di norme e/o disposizioni previste da leggi e/o regolamenti vigenti, in particolare per assenza o difetto di manutenzione periodica;

• inadequatezza o mancanza delle manutenzioni periodiche inadequate o mancanti previste sui manuali d'uso e manutenzione a corredo dello prodotto;

anormalità o anomalie di qualsiasi genere nell'alimentazione degli impianti elettrici, idraulici e/o negli scarichi in canna fumaria ;

impiego di combustibili non conformi e non riportati sui manuali d'uso e manutenzione ;

impiego di parti di ricambio non originali COLA ;

corrosioni da condensa o aggressivita dell'acqua causati da inadeguati trattamenti dell'acqua di alimentazione o dall'errato utilizzo di trattamenti disincrontanti;

• deterioramento da agenti chimico fisici, gelo, correnti vaganti, fulmini, fenomeni atmosalferici;

trascuratezza, cattivo utilizzato, manomissioni o interventi tecnici effettuati sul prodotto da personale non autorizzato estraneo alla rete dei Centri Assistenza autorizzati;

• *parti soggette a normale usura di impiego (guarznizioni , manopole , vetro , parti in vermiculite-refrattario, parti estetiche in metallo o ceramica-maiolica, bracciere, deviatori fiamma- fumo , ecc.);

eventuali interveni di taratura o regolazioni sull'apparecchio per la sostituzione della qualita del pellet o modifica dell'installazione;

• cause di forza maggiore indipendenti alla volontà e dal controllo dell'azienda Produttrice ;

Non rientrano nella Garanzia le operazioni ordinarie di pulizia e manutenzione, ne eventuali attività e/o operazioni per accederel al prodotto (smontaggio mobili o pareti, allevimento ponteggi o altri).

Responsibilità

II personale autorizzato dall'azienda Produttice interviene a titolo di assistenza tecnica del Cliente ; l'Installatore resta comunque l'unico responsabile dell'installazione , il quale deve rispettoare le prescrizioni di legge attualmente vigenti e le indicazioni tecniche presenti nei manuali d'uso e manutenzione a corredo del prodotto .

Le condizioni di Garanzia convenzionale sopraelencate sono le uniche offerte alla Ditta COLA Srl; nessuna terza parte è autorizzata a modificare i termini della presente Garanzia né rilasciate altri verbali o documenti.

Diritti di legge

La presente Garanzia si aggiunge e non pregiudica i diritti del Consumatore previsti alla Direttiva 1999/44/CE e relative Decreto legislativo Dlg s 6.09.2005 n°206.

IT 5-26

La Ditta COLA garantisce i propri prodotti seconde le norme attualmente in vigore, ad esclusione delle parti soggette a normale usura. Per le condizioni di garanzia rivolgersi all'importatore o al rappresentante autorizzato, il quale può integrare il periodo della garanzia obbligatoria con un periodo supplementare a sua totale ed esclusiva responsabilità. La garanzia del prodotto decade per qualsiasi inconvenientile, rottura o incidente dovuto al mancato rispetto o applicazione delle indicazioni contenute nel presente manuale

GB 27-47

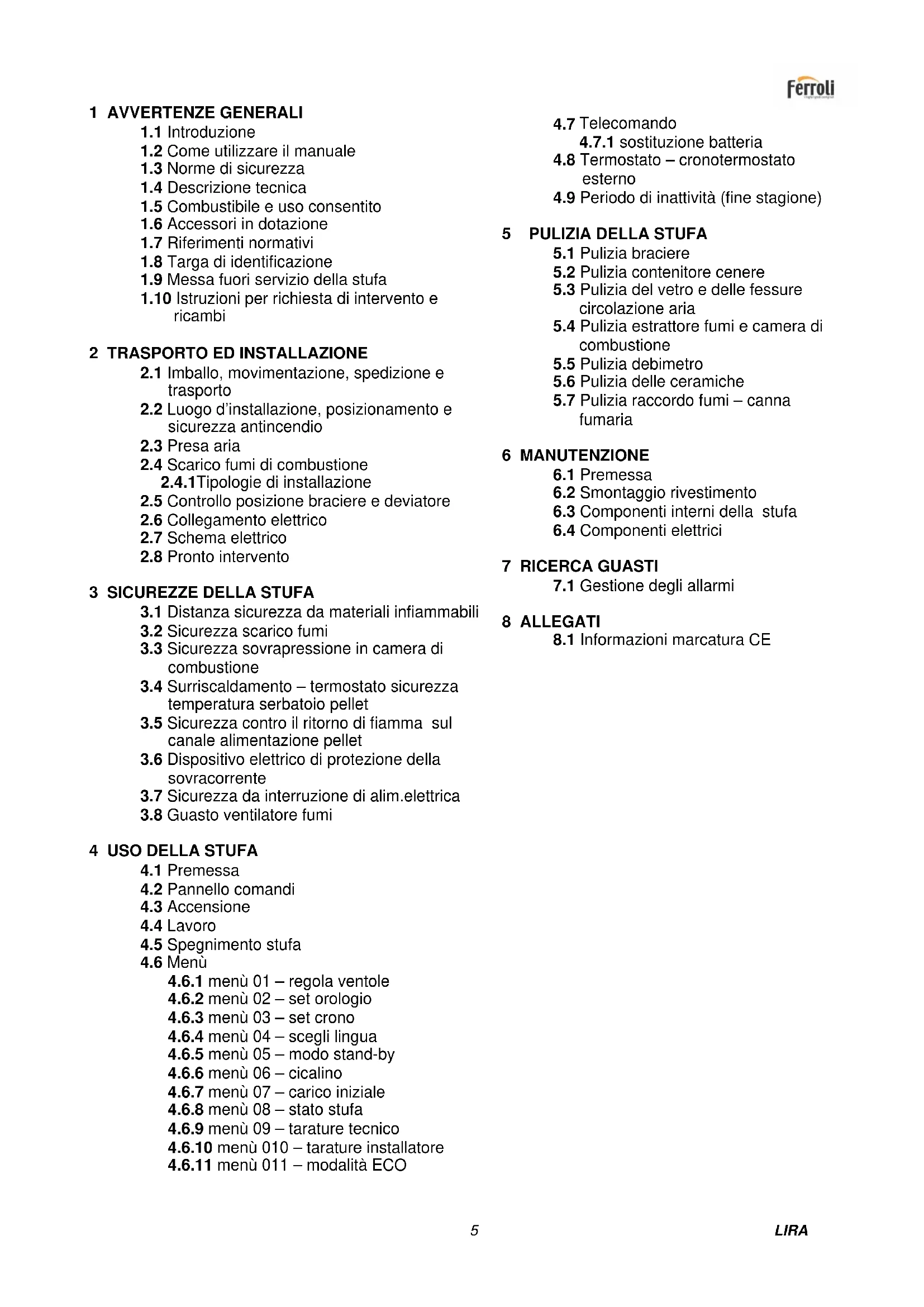

1.1 Introduzione
1.2 Come utilizzato il manuale
1.3 Norme di sicurezza
1.4 Descrizione tecnica
1.5 Combustible e uso consentito
1.6 Accessori in dotazione
1.7 Riferimenti normativi
1.8 Targa di identificazione
1.9 Messa fuori servizio della stufa
1.10 Istruzioni per richiesta di intervento e ricambi

2 TRASPORTO ED INSTALLAZIONE

2.1 Imballo, movimentazione, spedizione e trasporto

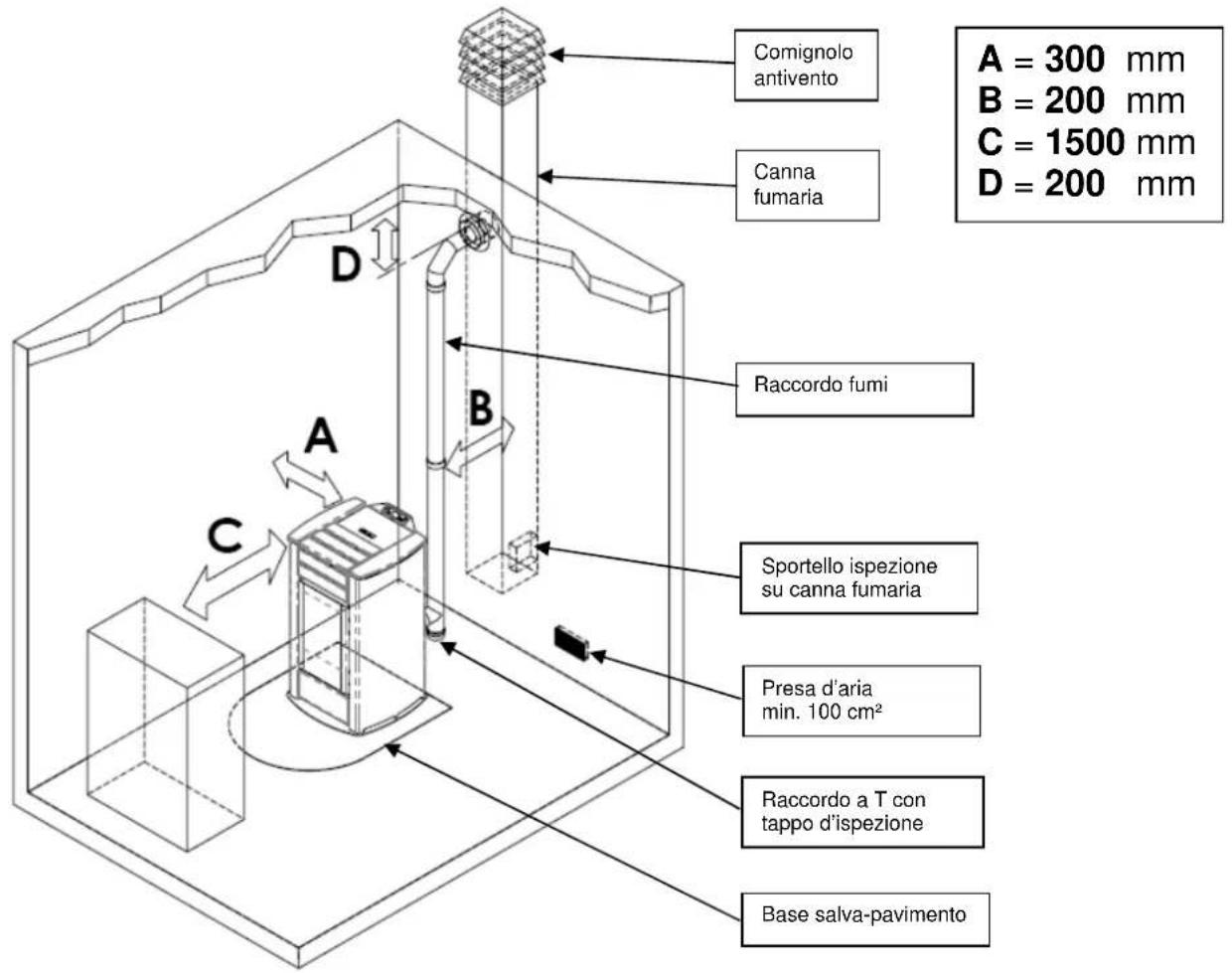

2.2 Luogo d'installazione, posizionamento e sicurezza antincendio
2.3 Presa aria
2.4 Scarico fumi di combustione

2.4.1Tipologie di installmente

2.5 Controllo posizione bracci e deviatore
2.6 Collegamento elettrico

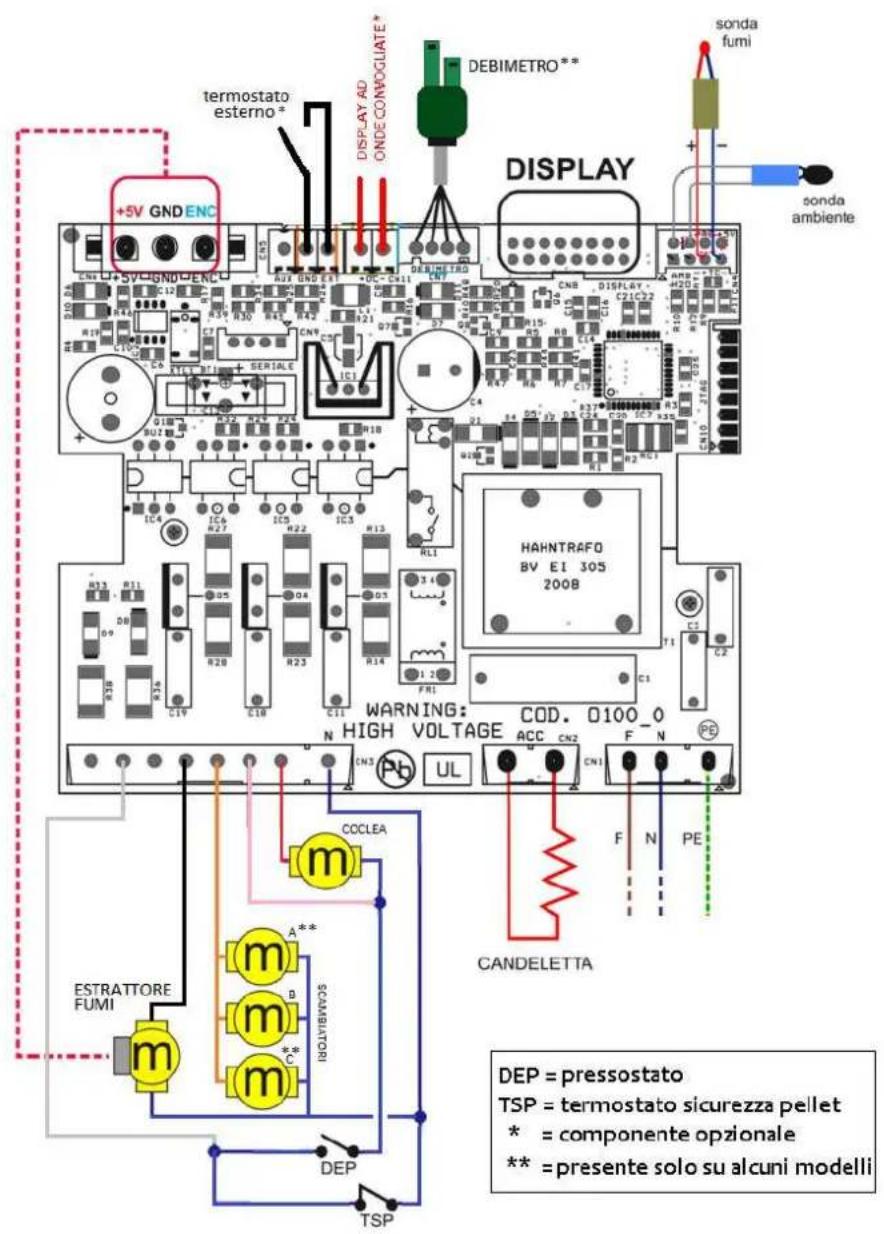

2.7 Schema elettrico
2.8 Pronto intervento

3 SICUREZZE DELLA STUFA

3.1 Distanza sicurezza da materiali infiammabili
3.2 Sicurezza scarico fumi
3.3 Sicurezza sovrappressione in camera di combustione
3.4 Surriscaldamento - termostato sicurezza temperatura serbatoio pellet
3.5 Sicurezza contro il ritorno di fiamma sul canale alimentazione pellet
3.6 Dispositivo elettrico di protezione della sovracorrente
3.7 Sicurezza da interruzione di alim.elettrica
3.8 Guasto ventilatore fumi

4 USO DELLA STUFA

4.1 Premessa

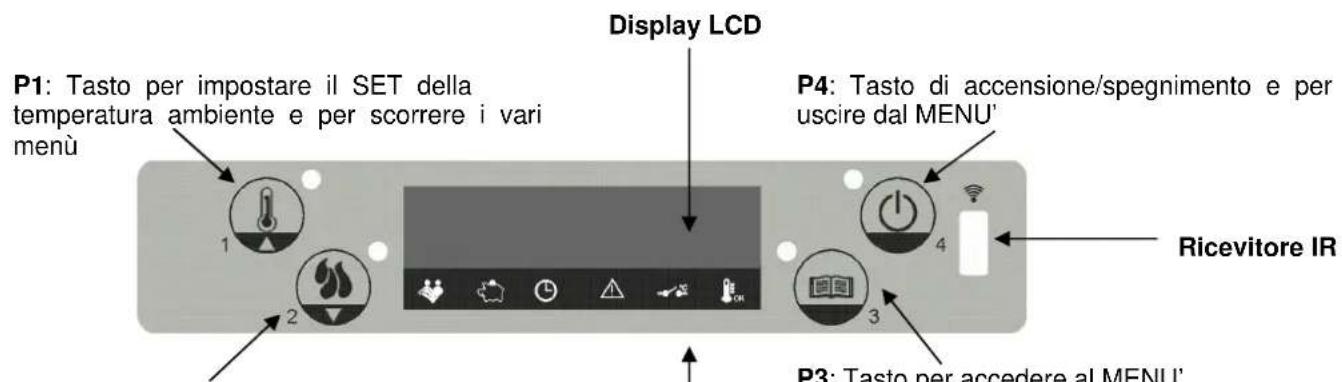

4.2 Pannello comandi
4.3 Accensione
4.4 Lavoro
4.5 Spegnimento stufa
4.6 Menu

4.6.1 menu 01 - regola ventole
4.6.2 menu 02 - set orologio
4.6.3 menu 03 - set crono
4.6.4 menu 04 - scegli lingua
4.6.5 menu 05 - modo stand-by
4.6.6 menu 06 - cicalino
4.6.7 menu 07 - carico iniziale
4.6.8 menu 08 - stato stufa
4.6.9 menu 09 - tarature tecnico
4.6.10 menu 010 - tarature installatore
4.6.11 menu 011 - modalità ECO

4.7 Telecomando

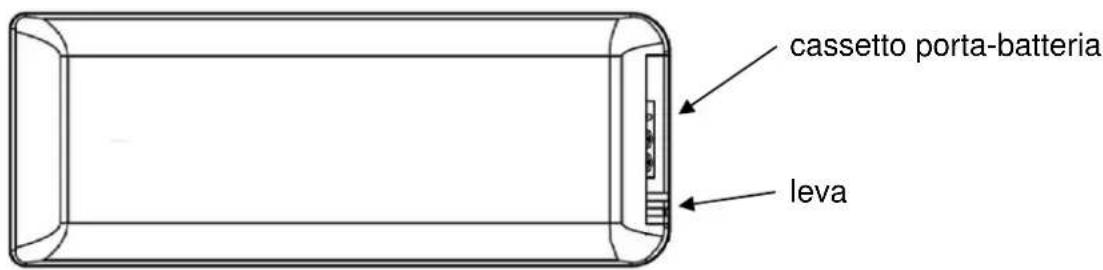

4.7.1 sostituzione batteria
4.8 Termostato -cronotermostato esterno
4.9 Periodo di inattività (fine stagione)

5 PULIZIA DELLA STUFA

5.1 Pulizia braciere
5.2 Pulizia contentitorecene
5.3 Pulizia del vetro e delle fissure circolazione aria
5.4 Pulizia estrattore fumi e camera di combustione
5.5 Pulizia debimetro
5.6 Pulizia delle ceramiche
5.7 Pulizia raccordo fumi - canna fumaria

6 MANUTENZIONE

6.1 Premessa

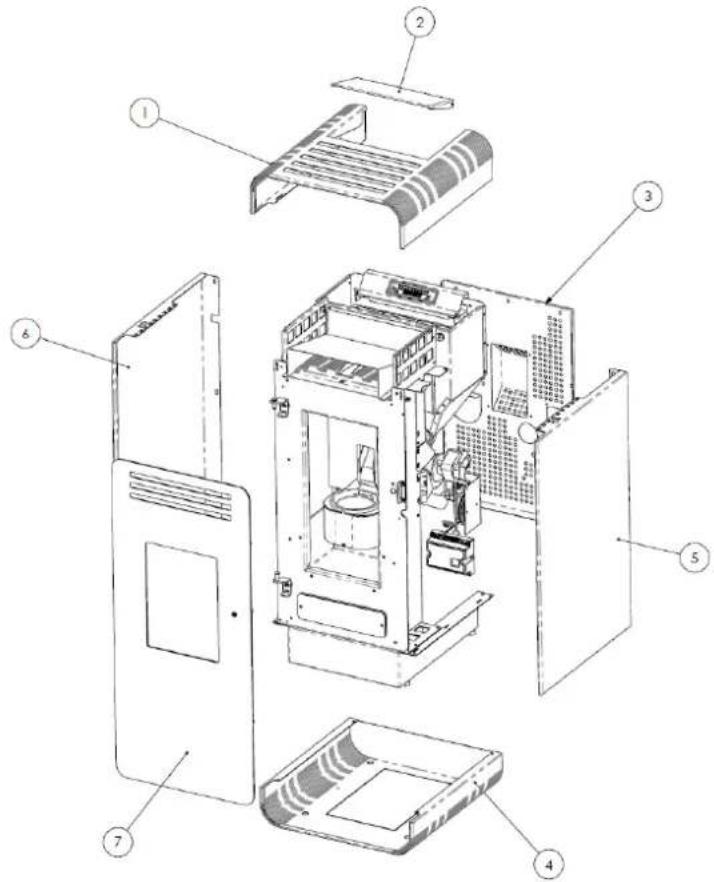

6.2 Smontaggio rivestimento
6.3 Componenti interni della stufa

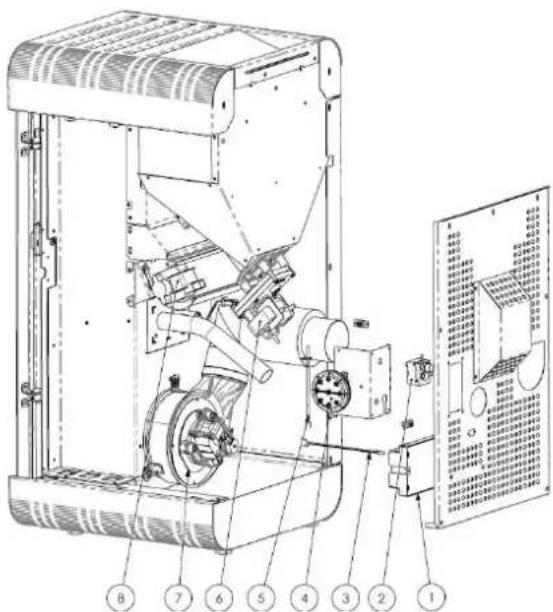

6.4 Componenti elettrici

7 RICERCA GUASTI

7.1 Gestione degli allarmi

8 ALLEGATI

8.1 Informazioni marcatura CE

1 AVVERTENZE GENERALI

1.1 Introduzione

Gentile Cliente,

Desideriamo innanzi tutto ringraziarLa per la fiducia accordataci acquistando un nostro prodotto. La invitiamo a leggere e seguire attendamente i consigli conteni in quello manuale d'installazione, uso e manutenzione al fine di poter sfruttare al meglio le qualità del prodotto.

1.2 Come utilizzato il manuale

La ditta produrtrice si riserva di apportare in qualsiasi momento, alla preavviso alcuno, eventuali modifiche tecniche od estetiche ai prodotti.

Le operazioni d'installazione , uso e manutenzione della stufa devono soddisfare i requisiti descritti in quello manuale nonché le leggi e le norme Europee , Nazionali , Regionali , Provinciali e Comunali .

I disegni, le misure, gli schemi ed agli altra configurazione, sono qui riportati solo a scopo esemplificativo.

Il presente manuale costituisce parte integrante del prodotto ; verificare che sua sempre è corredo dell'appareccchio e in caso di vendita ,trasferimento ad un'alto proprietario o installato in un'alto luogo assicurarsi della sua presenza in modo che possa essere consultato in qualsiasi momento .

In caso di smarrimento o danneggiamento richiedere copia al Centro di Assistenza Tecnico autorizzato in modo che l'apparecchio abbia sempre a corredo il proprio manuale.

!	Questo significato indica la presenza di un messaggio importante a cui prestare particolare attenzione in quanto la mancata osservanza di quanto scritto, può provocare seri danni alla stufa e alle persone
	Una voce che richiede particolare attenzione è evidenziata con il “testo in grassetto”

1.3 Norme di sicurezza.

• Leggere il manuale d'uso e manutenzione prima di installare , accedere e manutentare la stufa .
• Eseguire l'installazione, il collegamento elettrico, il collaudo e la manutenzione da un technique qualificato e/o autorizzato.
• Collegare la stufa ad una canna fumaria a Norma tramite un terminale ispezionabile ; il collegamento di più apparecchi cui avvenire solo se viene contemplato delle Norme locali e concesso dall'Organismo di controllo della canna fumaria.
• Collegare la stufa all'aspirazione tramite un tubo o presa d'aria dall'esterno.
• Collegare la stufa ad una presa elettrica a Norma tensione 230 V- 50 Hz .
  Verificare che l'impiano elettrico e le prese abbiano la capacité di所提供 rileassbimento massimo dell'apparecchio riportata sull'etichetta e sul presente manuale.
• Prima di agli manutenzione staccare la spina elettrica alla stufa ed operare solo con stufa fredda.
  Non impiegare liquidi o sostanze infiammabili per accendere la stufa o per ravivare la fiamma: a stufa accesa l'accensione del pellet è automatica.
• La stufa a pellet deve essere alimentata solo ed esclusivamente con pellet di legna aventi le caratteristiche descrirente nel presente manuale.
• La stufa non deve essere usata come inceneritore.
  Non chiudere in alcun caso le aperture di ingresso dell'aria comburente e uscita fumi .
  E' Vietato manipolare sostanze disponente inflammabili o esplosive nelle vicinanze della stufa durante il suo funzionamento.
  Non rimuovere o modificare la griglia di protezione del serbatoio pellet ed in generale i dispositivi di sicurezza.
  E' vietato il funzionamento della stufa con la porta fuoco aperta e/o vetro rovinato o rotto.
• Durante il funzionamento il forte calore sviluppato alla combustione del pellet surriscalda le superfici esterne della stufa in particolare la porta fuoco, maniglia e tubo scarico fumi .Evitare quando di entrare in contatto con tali parti nella opportune protezioni.
• Tenere ad opportuna distanza di sicurezza oggetti non resistenti al calore e/o infiammabili .
• Pulire regolarmente il bracciere ad agli accensione o ricarica pellet.
• Pulire regolarmente il condotto e deflettori fumi interno della camera di combustione da personale qualificato .
• Evitare la formazione di fumo ed incombusti in fase di accensione e/o durante il normale funzionamento, l'ecessivo accumulo di pellet incombusto nel braciere deve essere rimioso manually prima di procedere con una nuova accensione.
• Avvertire bambini e ospiti dei pericoli sopra descritti.
• In caso di anomale di funzionamento, la stufa può essere riuccesa solo dopo averere ripristinato la causa del problema.
• Qualsiasi manomissione e/o sostuzione non autorizzata di particolari non originali della stufa cui causare pericolò per l'incolumità dell'utente e solleva il costruttore da agli responsabilità civile e penale.
• Utilizzato solo ricambi originali consigliati dal produttore.

La ditta produttrice non è responsabile di inconvenienti, rotture o incidenti dovuti al mancato rispetto o alla mancata applicazione delle indicazioni soprascritte e continue nel manuale.

1.4 Descrizione tecnica

La stufa funzione esclusivamente a pellet e diffonde nell'ambiente un calore sano e sicuro. I sistemi di controllo automatici di cui è dotata garantisco una resa termica ottimale ed una combustione completa, inoltre sono presenti dei sistemi di sicurezza atti a garantire un funzionamento sicuro sia per i componenti della stufa sia per l'utente.

L'apparecchio installato a norma funziona con qualsiasi condizione climatica esterna e comunque in condizioni critiche (vento forte, gelo, ect.) sono intervenire i sistemi di sicurezza che spengono la stufa.

Struttura	Acciaio, ghisa e maiolica
Camera di combustione	acciaio e ghisa
Potenza introdotta max - ridotta	P.i.max 7.19 kW	P rid. 2.5 kW
Potenza termica nominale - ridotta	P.nom 6.58 kW	P rid. 2.3 kW
Consumo orario combustibile P nom.- P rid	P.nom. 1.483 kg./h*	P.rid. 0.52 kg./h.*
Rendimento termico P nom.- P rid	P.nom. 91.51 %	P.rid. 92.2 %
Temperatura uscita fumi P nom.- P rid	P.nom. 152,6 °C	P.rid. 84°C
Emissioni CO al 13% O2	P.nom. 0.02 %	P.rid. 0.02 %
Flusso gas di scarico	P.nom. 4.2 g/s	P.rid. 3 g/s
Emissioni polveri	P.nom. 19.5 mg/m3
Tiraggio canna fumaria	10-14 Pa
Tubo uscita fumi	Ø 80 mm
Tubo presa d'aria	Ø 50 mm
Alimentazione elettrica	230V/50 Hz
Assorbimento elettrico	420 W max in fase di accensione 120 W per il normale funzionamento
Distanza min sicurezza posteriore-lato dx/sx -pavimento	200 - 300 - 0 mm
Dimensioni (mm)	H x L x P = 936 x 440 x 509 mm
Peso della stufa	65 kg
Capacità serbatoio	Litri 21 (~ 15 kg)
Volume max riscaldabile	145 m3**

Il consumo di pellet cui variate dal tipo di pellet utilizzato e alla sua conservazione.
** Considerando 35 W/h per m³. Il fabbisogno energetico dell'edificio può variare in funzione dell'isolamento, della tipologia e della zona climatica.

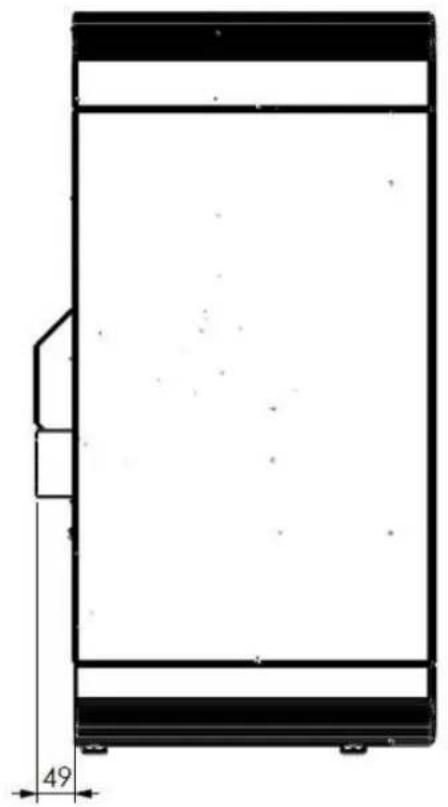

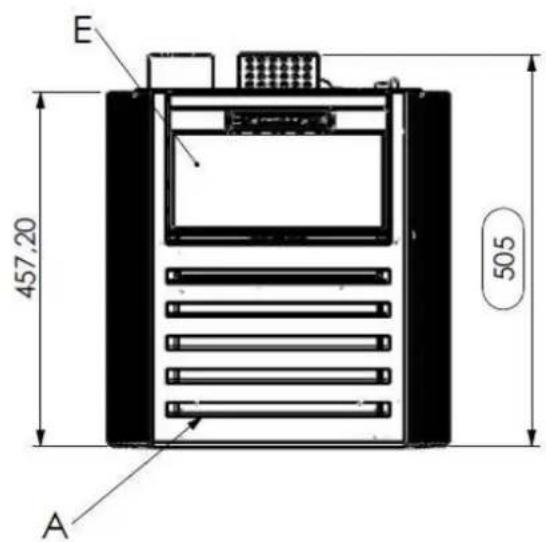

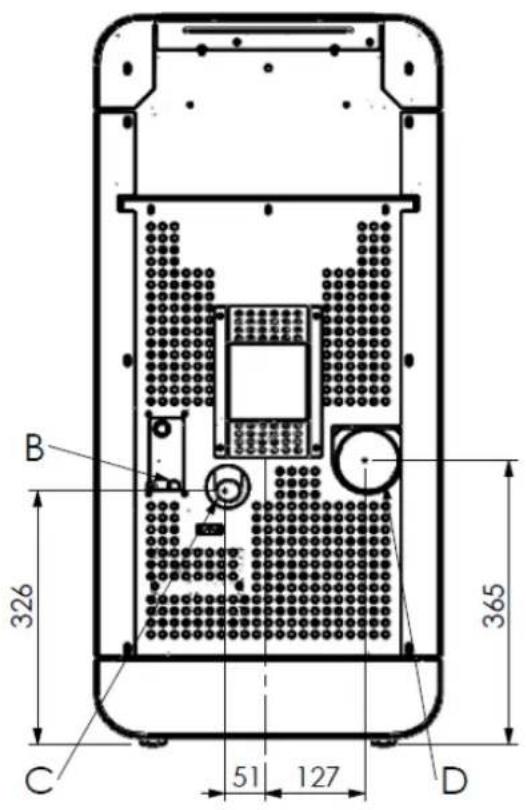

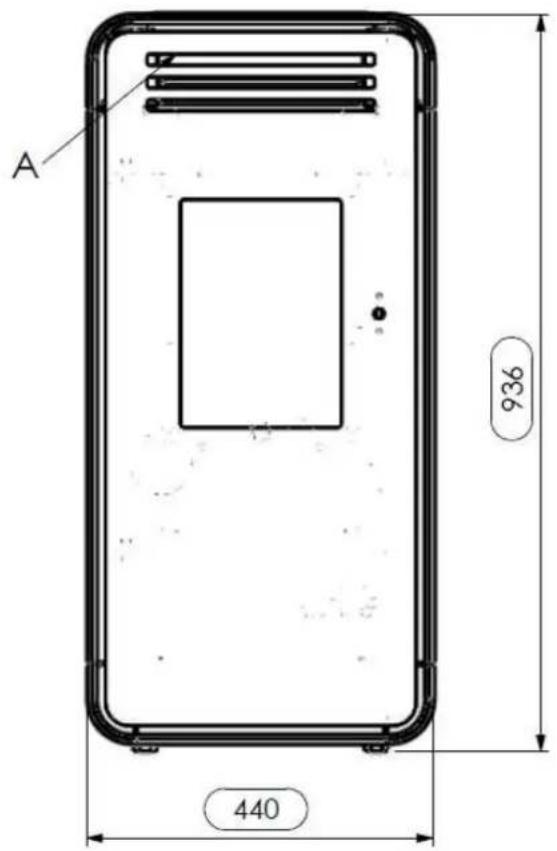

Legenda:
A-Griglie passaggio aria
B-Allacciamento cavo elettrico
C-Aspirazione aria comburente diam. 50mm
D-Allacciamento tubo espulsione fumi diam. 80mm
E-Sportello serbatoio pellet

Ingombri stufa pellet LIRA

1.5 Combustibile e uso consentito

Le stufe a pellet funzionano esclusivamente con pellet (pastigie) di varie essenze di legno conformi alla normativa DIN plus 51731 o UNI EN 14961-2 o O-Norm M 7135 ovvero aventi le seguenti caratteristiche:

Potere calorico	min 4.8 kWh/kg (4180 kcal/kg)
Densità 680-720 kg/m3
Umidità max 10% del peso
Diametro: 6 +0.5 mm
Percentuale ceneri max	1.5% del peso
Lunghezza: min 6 mm- max 30 mm
Composizione:	100% legno non trattato dell'industria del legno o post consumo alla aggianta di sostenze leganti e privo di cortecchia conforme alle normative vigenti
Imballo	in sacchi realizzati in materiale ecocompatibile o biologicamente decomponibile o in carta

Il serbatoio di contentimento del pellet si trovava nella parte posteriore della stufa. Lo sportello di apertura è posizionato nella parte superiore e il caricamento del pellet avviene manualmente solo a stufa spenta ponendo attenzione a non farlo fuoriuscire dal serbatoio.

L'utilizzo di pellet con caratteristiche diverse rispetto a quello testato dal technique durante la 1^ accensione implica una nuova taratura dei parametri di carico pellet della stufa, tale intervento è escluso alla garanzia.

• Immagazzinare il pellet in luogo asciutto e privo di umidità.

• Ai fini di un funzionamento regolare ed efficente non è possibile il caricamento manuale del pellet o altri combustibili nel braciere
• Evitare il caricamento nel serbatoio di combustibili non conformi.
• Evitare il caricamento nel serbatoio di corpi estranei quali contentitori , scatole , sacchetti , metalli etc...
• L'utilizzo di pellet scadenti e non conforme, danneggia e compromette il funzionamento dell'apparecchio facendo decadere la validità della garanzia con esclusione della responsabilità da parte del costruttore.

1.6 Accessori in dotazione

La dotazione è comprensiva di:

Cavo di alimentazione elettrica ;

Manuale d'installazione, uso e manutenzione;

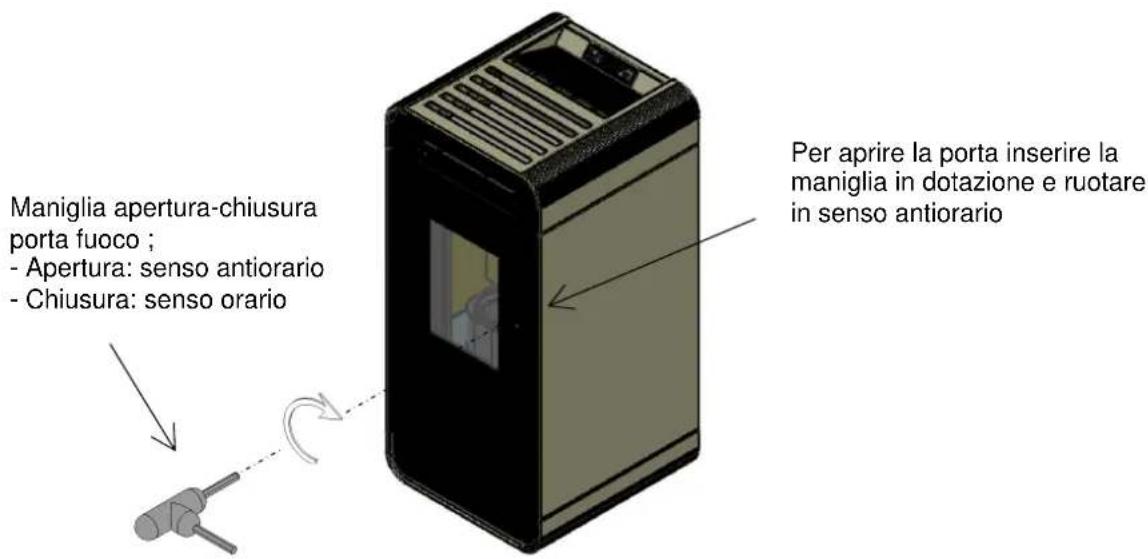

Chiave di aperture - chiusura porta fuoco .

Telecomando

1.7 Riferimenti normativi

Norma UNI 10683:2012 : Requisiti di installatione dei generatori di calorie alimentati a legna o altri biocombustibili solidi ;

Norma UNI EN14785:2006 : Requisiti di progettazione , fabbricazione , costruzione , sicurezza e prestazioni , istruzioni e marcature , unitamente ai relativi metodi di prova per le omologazioni degli apparecchi funzionanti a pellet ;

Norma CEI EN 60335-1: Sicurezza degli appearecchi elettrici d'uso domestico e similare - parte1 ;

Norma CEI EN 60335-2-102 : Sicurezza degli appearecchi elettrici d'uso domestico e similare - parte 2 ;

Norma CEI EN 55014-1: Resistenza elettromagnetica - Requisiti per elettrodomestici, attrezzi elettrici e apparentecchi elettrici simili - Parte 1: Emissione di disturbo ;

Norma CEI EN 55014-2: Resistenza elettromagnetica - Requisiti per elettrodomestici, attrezzi elettrici e apparecchi elettrici simili - Parte 2: Immunità; Norma famiglia di prodotti ;

Norma CEI EN 61000-3-2 : Limiti per le emissioni di corrente armonica ( Corrente ingresso ≤ 16 A per fase ) ;

Norma CEI EN 61000-3-3: Limitazione delle fluttuazioni di tensione e del flicker in sistemi di alimentazione in bassa tensione per apparecchiature con corrente nominale ≤ 16A

Norma CEI EN 62233 : Metodi di misura per campi elettromagnetic degli appearecchi elettrici di uso domestico e similari con riferimento all'esposizione umana .

Norme DIN plus 51731 - UNI CEN/TS 14961 - Ö-Norm M 7135 : Norme riguardanti le specifiche e la

classificazione del pellet.

1.8 Targa di identificazione

La targa di identificazione è visible sulla superficie interna dello sportello serbatoio pellet o sulla parete posteriore della stufa. Su diessa sono riportati i seguenti dati:

Modello

Potenza elettrica assorbita

Numero di matricola

Dimensione tubo gas di scarico

Tipo di combustibile

Dimensione tubo di aspirazione

Potenza termica nominale eridotta

Tiraggio canna fumaria

Consumo alla Pnom e Prid

Dimensioni esterne stufa

Temperatura fumi alla Pnom e Prid

Distanza di sicurezza da materiali infiammabili

Rendimento termico

Peso

Tensione di alimentazione

1.9 Messa fuori servizio della stufa

Nel momento in cui si decide di non utilizzato definitivement la stufa, scollegare l'alimentazione elettrica e scaricare completeness il pellet dal serbatoio. Per provvedere allo smaltimento della stufa, è necessario sigillarla all'interno di un robusto imballo e contattare gli organiomi locali preposti per queste operazioni in modo da procedere secondo le norme locali vigenti, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura similare.

1.10 Istruzioni per richiesta di intervento e ricambi

Per richiedere qualsiasi intervento e/o ricambio contattare il proprio rivenditore, importatore di zona o il centro di assistenza autorizzato più vicino, esponendo in modo chiaro i seguenti dati: modello della stufa; numero di serie, data di acquisto, lista dei ricambi e informazioni sulle anomalie o malfunzionamenti riscontrati.

• Gli interventi sui componenti devono essere effettuali da personale autorizzato e/o qualificato.
• Prima di agli'intervento accertarsi che sia disinserito agli collegamento elettrico e che la stufa sia fredda.
• Utilizzare solo ricambi originali.

2 TRASPORTO ED INSTALLAZIONE

2.1 Imballo, movimentazione, spedizione e trasporto

Il sollevamento della stufa completa di imballo più essere effettuato mediante carrello elevatore, inserendo le forche, di adeguata lunghezza, nelle apposite sedi del bancale in legno. E' necessario accertarsi che i dispositivi utilizzati per il sollevamento e il trasporto siano in grado di sostarre il peso della stufa significato sulla targhetta di identificazione e sul presente manuale.

Evitare il passaggio del carico su zone nelle quali la caduta del carico può essere un pericolo.

Apriere l'imballo, rimuovere la stufa dal bancale e posizionarla nel luogo prescelto facendo attenzione che sua conforme a quanto previsto.

Si raccomanda di adagiare la stufa sul pavimento con la massima cautela evitando qualsiasi urto e di posizionarla nella zona preposta ; inoltre è indispensable verificare la portata del pavimento in funzione del peso della stufa , in caso contrario consultare un technician specializzato.

Lo smaltimento o il riciclaggio dell'imballo è a cura dell'utente finale in conformità alle norme locali vigenti in materia.

2.2 Luogo d'installazione, posizionamento e sicurezza antincendio

L'ambiente di installatione deve essere sufficientemente ventilato per consentire l'evacuationi di eventuali piccole, perdite di fumo di combustione.

L'apparecchio è idoneo al funzionamento in ambiente domestico con temperatura minima non inferiore a 0^ .

Per evitare il rischio di incendio è necessario proteggere dal calorie e dalle radiazioni del fuoco le strutture circostanti la stufa.

I pavimenti in legno o in qualsiasi materiale infiammabile devono essere opportunamente protetti alla base con pannelli in acciaio o in vetro temperato ; la protezione dovrà ricoprire nelle baseanche una certa area di fronte la stufa .

Eventuali travature e cavole in legno poste sopra e attraversate alla canna fumaria devono essere opportunamente protette secondo leindicazioni delle specifiche norme vigenti di installmente.

La distanza minima frontale per la protezione di oggetti infiammabili è di 1,5 m. Le distanze minime di sicurezza da materiali infiammabili devono rispetto la tabella di seguito riportata :

Ogni installatione delve prevedere uno spazio tecnico di manovra di facile accesso per le manutenzioni periodiche. La stufa è fornita di 4 piedini regolabili per facilitare il posizionamento in presenza di pavimenti non perfettamente planari : per regolare l'altezza inclinare leggermente la stufa e ruotare il piedino interessato al livellamento . La stufa viene fornita con la sonda ambiente fissatatramite un fascetta sulla parete posteriore della stufa ; si consiglia la rimozione della fascetta e un posizionamento della sonda ideale per la migliorere rilevazione della temperaturenel contesto dell'ambiente e della lunghezza del cavo . Per una rilevazione lontana alla stufa si consiglia l'installatione di un termostato/cronotermostato ambiente.

• Non è ammessa l'installazione della stufa nelle camere da fatto, nei bagni e in generale nei locali dove è più installato un'alto apparecchio da riscaldamento perché un afflusso di aria indipendente.

• In presenza di pavimento in legno installare una base salva-pavimento in conformità alle norme vigenti. Per anni evenienza è consigliabile disponre di idonei dispositivi antincendio.

• E^ vietato il posizionamento della stufa in ambienti con atmosfera esplosiva.

2.3 Presa d'aria

L'attacco di aspirazione o presa d'aria della stufa è collocato posteriormente ed è di sezione circolare con diametro pari a 50 mm.

Nel locale dove viene installata la stufa deve affluire una quantità d'aria almeno para quello necessaria alla combustione ; per quello motivo l'aria di combustione necessaria a garantire il regolare funzionamento dell'apparecchio deve essere aspirata :

dall'ambiente a condizione che in prossimità della stufa si praticata una presa d'aria a parete comunicante con l'esterno di superficie libera minima di 100~cm^2 opportunamente protetta esternamente da una griglia;
oppure con collegamento direttamente all'esterno con un appropriato tubo di diametro interno minimo di 50 mm e lunghezza massima di 1.5 m provvisto all'estremita di una protezione antivoento (curva verso il basso).

L'afflusso dell'aria cui possere ottenuto anche attraverso un locale adiacente a quello d'installazione perché tale flusso possa avvenire liberamente attraverso aperture permanenti comunicanti con l'esterno ; tale locale non pue essere adibito ad autorimessa, magazzino di materiali combustibile o ad attività con pericolò d'incendio .

2.4 Scarico fumi di combustione

Lo scarico fumi cui quere fatto fatto allacciamento ad una canna fumaria tradizionale oppure ad un condotto esterno con tubo isolato o a doppia parete.

I collegamenti di scarico fumi devono garantire un tiraggio minimo di 10 Pa in modo tale che in caso di mancanza temporanea di alimentazione elettrica l'evacuatione fumi venga assicurata .

-Si raccomanda all'installatore di verificare l'efficienza e lo stato della canna fumaria, la rispondenza alle disposizioni regole locali, norme nazionali ed europee.
- E necessario utilizzare tubi e raccordi certificati con adeguate guarnizioni che garantiscono la tenuta.
- In caso di incendio spegnere la stufa, chiamare tempestamente i pompieri ed evitare continui tentativi di spegnimento.
- Pulire almeno una volta all'anno il condotto fumario e il relative raccordo fumi.

2.4.1Tipologie delle installazioni

Di seguito vengono elencate definizioni e requisiti per realizare secondo Norma italiana UNI10683 per la corretta installatione di uno scarico fumario:

CAMINO : condotto verticale avente lo scopo di raccogliere ed espellere ad un opportuna altezza dal suolo i prodotti di combustione provenienti da un solo appearecchio e nei casi consentiti più di uno.

Requisiti tecnici CAMINO: - essere a tenuta dei prodotti di combustione, isolato e coibentato in funzione dell'impio;

-avere un andamento prevalente verticale con deviazioni dall'asse < 45^

• essere adeguatamente distanziato da materiali infiammabili con intercapedine d'aria o isolante;
• avere sezione interna preferibilmente circolare, costante, libera ed independente;
• è consigliato che il camino sia dotato di camera ispezionabile per la raccolta di materiali solidi
• ed eventuali condense collocato sotto l'imbocco del canale da fumo .

CANALE o RACCORDO da FUMO : condotto o elemento di collegamento tra apparecchio e camino per l'evacuatione dei prodotti della combustione. Requisiti tecnici CANALE : - non deve attraversare locali nel quali è vietata l'installazione di apparecchi da combustione ;

• è vietato l'uso di tubi metallici flessibili o in fibro-cemento;

• è vietato l'impiego di elementi in contro-pendenza;

• nei tratti orizzontali devono aver eandamento con pendenza minima del 3% verso l'alto;

• la lunghezza del fatto orizzontale deve essere minima e non magiore di 3 m ;

• il numero diambi direzione , alla t raccordo a T non deve essere maggiore di 3 ;

• cononio di direzione >90^ usare al max 2 curve con lunghezza in proiezione orizzontale non maggiore di 2 m.

• il canale da fumo deve essere a sezione costante e permettere il recupero della fuliggine

COMIGNOLO : dispositivo posto alla sommità del camino atto a facilitare la dispersione in atmosfera dei prodotti della combustione .

Requisiti tecnici COMIGNOLO : - avere sezione equivalente a quella del camino ;

• avere sezione utile non minore del doppio di quella interna del camino ;
• delve impedire la penetrazione di pioggia e di corpi estranei ed in agli condizione atmosferica assicurare lo scarico dei prodotti di combustione ;
• delve garantire un adeguata diluzione dei prodotti ed essere posizionato al di fuori della zona di reflusso;
• delve essere privo di mezzi meccanici di aspirazione.

Lo scarico diretto dei prodotti della combustione deve essere previsto a fatto ed è vietato verso spazi chiusianche a cielo libero .

2.5 Controllo posizione bracci e deviatore

Prima di accendere la stufa è importante controllare che il braciere sia in posizione corretta ovvero alloggi negli apposti incastri. Inoltre controllare che il deviatore fumi superiore sia incastrato nella propria sede. Una posizione errata del deviatore comporta malfunzionamenti ed un eccessivo annerimento del vetro.

Ad agli accensione dell'apparecchio controllare la corretta posizione del braciere sul relativo porta braciere .

2.6 Collegamento elettrico

Collegare il cavo di alimentazione elettrica da una parte alla presa posteriore della stufa e dall'altra su una presa elettrica a parete.

La tensione fornita dall'impiano deve corrispondere a quella indicata sulla targhetta di identificazione della stufa, e nel paragrafo relativo ai dati tecnici di questo manuale.

Nel periodo inutilizzato della stufa è consigilabile togliere il cavo di alimentazione alla stessa.

• Assicurarsi che l'impiano elettrico sa a norma, provvisto della messa a terra e dell'interruttore differenziale secondo le Norme vigenti.
• Il cavo di alimentazione non deve mai toccare il tubo di scarico della stufa.

2.7 Schema elettrico

2.8 Pronto intervento

Per agli evenienza è consigliabile disporre di idonei dispositivi antincendio.

Se si manifesta un incendio procedere come segue :

• Scollegare immediatamente la presa di corrente.
• Spagnere tramite l'uso di idonei estintori.
• Richiedere l'immediato intervento dei vigili del fuoco.
• Non spagnere il fuoco con l'uso di getti d'acqua.

3 SICUREZZE DELLA STUFA

3.1 Distanza sicurezza da materiali inflammabili

L'apparecchio va collocato ad una distanza minima perimetrale da materiali inflammabili al fine di evitare pericoli di incendio secondo leindicazioni presenti nella tabella tecnica del manuale e riportate nella targa dello stesso.

Porre attenzione alla tipologia del pavimento : per materiali delicati ed infiammabili si raccomanda l'utilizzo di piastre in acciaio o vetro temperato come base di appoggio ( vedere capitolo 2 - Trasporto ed Installazione) . In caso di presenza di oggetti ritenuti particolarmente delicati quali mobili, tendaggi, divani aumentare considerevolmente la distanza della stufa .

3.2 Sicurezza scarico fumi

Nel normale funzionamento, la camera di combustione è in depressione garantendo la tenuta da eventuali perdite di fumo nell'ambiente. Nel caso in cui non si raggiunge un dato valore di vuoto o lo scarico di uscita dei fumi è ostruito, il vacuostato capta la mancanza di depressione all'interno della camera di combustione oppure il debimetro rileva l'assenza di flusso d'aria comburette chetramite il controlo elettronico interrompe il funzionamento del motore rotazione coclea avvisando l'utente dell'anomalia con un messaggio sul pannello comandi ' AL 8 MANCA DEPRESS ' o ' AL 9 TIRAGGIO INSUF '.

3.3 Sicurezza sovrapressione in camera di combustione

Eventuali e/o improvvise sovrappensioni dei fumi di combustione all'interno della camera e dei condotti di evacuationie dei fumi vengono scariciatattraverso l'apertura delle valvole di sicurezza poste sopra lo scambiatore di calore. Durante il normale funzionamento queste valvole sono chiuse dal proprio peso e alla depressione della camera e garantiscano la tenuta contro I'eventuale uscita dei fumi.

Controllare periodicamente la chiusura, lo stato di integrità del dispositivo e il relative funzionamento.

3.4 Surriscaldamento- termostato di sicurezza temperatura serbatoio pellet

Sul convogliatore del pellet è posizionata una sonda di temperatura collegata ad un termostato di sicurezza che in caso di eccessivo riscaldamento > 85^ disattiva automaticamente l'alimentazione del pellet. In tal caso l'estrattore e/o ventilatori continuano a funzionare consentendo il rapido raffreddamento dell'apparecchio. L'anomaliaiene visualizzato sul pannello comandi con il messaggio ' AL 7 SICUREZ TERMICA'. In caso di intervento operare come segue:

Lasciare raffreddare la stufa per almeno 45 minuti.

Ripristinare il termostato premendo il pulsante vicino all'interruttore dietro la stufasvitando precedentamente il coperchietto di protezione (figura a lato).

Riavviare la stufa come da normale avvio.

3.5 Sicurezza contro il ritorno di fiamma sul canale alimentazione pellet

Le soluzioni che impediscono il ritorno di fiamma sono:

depressione in camera di combustione ved. par 3.2.
la forma a sifone del canale di alimentazione pellet.
la sicurezza sulla temperature del serbatoio ved. par 3.4.

3.6 Dispositivo elettrico di protezione della sovracorrente

L'apparecchio è protetto contro la sovracorrente da fusibile/i da 2A inserti sull'alimentazione dell'interruttore generale della stufa dislocato posteriormente.

3.7 Sicurezza da interruzione di alimentazione elettrica

Per brevi interruzioni di corrente l'apparecchio si riaccende automaticamente.

La manzanza temporanea dell'alimentazione elettrica non limita la sicurezza della stufa e la temperatura del serbatoio non raggiunge valori elevati (< 85^) viste la modesta quantità di pellet in combustione nel braciere.Tale anomalia può create una breve fuori uscita di fumi nell'ambiente che non comporta alcun pericolo per la sicurezza.

E' vietato manomettere i dispositivi di sicurezza.

3.8 Guasto ventilatore estrazione fumi

Se per qualsiasi motivo il ventilatore di estrazione fumi si ferma, il controlo elettronico blocca istananeamente la fornitura di pellet visualizzato il messaggio AL 4 ASPIRAT-GUASTO'.

4 USO DELLA STUFA

4.1 Premessa

La stufa a pellet presenta il vantage di unire il calore della fiamma del legno, alla comodità della gestione automatica della temperatura con la possibilità di programmare settimanalmente l'accensione e lo spegnimento.

Per un utilizzo sicuro ed affidabile è consigliato osservare le seguenti prescrizioni:

con la prima messa in funzione si possono riscontrare cattivi odori, pertanto si deve provvedere ad una buona aerazione del locale, soprattutto durante il primo periodo di funzionamento;

il caricamento del serbatoio delve essere fatto esclusivamente con pellet, durante tale operazione evitare che il sacco venga aicontatto con le superfici calde della stufa;

non inseire nel serbatoio nessun altro tipo di combustibile che non sia pellet di legno conforme a quanto prescritto; l'apparecchio non deve essere utilizzato come incineratore di rifiuti;

la stufa delve funzionare solo ed esclusivamente con la porta fuoco sempre chiusa;

le guarnizioni della porta fuoco vanno controllate periodicamente per evitare che vi siano infiltrazioni d'aria; per garantire un efficente rendimento termico ed una corretta funzionalità è necessario effettuire la pulizia del bracciere ad agli carico pellet;

alla prima accensione è importante non surriscaldare la stufa ma portarla gratatamente in temperatura; la stufa durante l'accensione, funzionamento e spegnimento, a causa delle dilatazioni termiche a cui è soggetta, può generate leggeri scricchioli.

4.2 Descrizione del pannello comandi

Il controlo della stufa avviene tramite l'utilizzo di un pannello comandi munito di quattro tasti e di un display ad LCD. Il pannello consente l'accensione e lo spegnimento, la regolazione durante il funzionamento e l'impostazione dei programmi di gestione e manutenzione.

Di seguito è riportato il pannello comandi e le principali funzioni dei tasti:

P2: Tasto per impostare la potenza e per scorrere i vari menu

Indicazione della funzioni attivate

4.3 Accensione

Prima di procedere con l'accensione della stufa è necessario verificare i seguenti punti:

• assicurarsi di aver fatto e compreso quando riportato nel manuale;
• il serbatoio delve essere carico di pellet;
• la camera di combustione deve essere pulita;
• il bracciere deve essere complemente libero, pulito da eventuali residui di combustione e posizionato correttamente nella sede del portabracciere;
• verificare la chiusura ermetica della porta fuoco e del cassetto cenere;

• Alla prima accensione togliere dal focolare della stufa e dal vetro tutti i componenti che potrebbero bruciare (istruzioni/etichetta).
• Eventuali accensioni eseguite dopo lunghe inattività dell'apparecchio richiedono una pulizia completa della camera di combustione e la rimozione di eventuali resti di pellet giacenti da tempo all'interno del serbatoio in quanto combustibile umido non più idoneo alla combustione.

Per accendere la stufa premere il tasto P4 del pannello per alcuni secondi. Sul display a LCD comparirà la scritta START. Questa fase è automatica ed è completamente gestita dal controllo elettronico,enza alcuna possibilità di intervenire sui parametri.

La stufa esegue in sequenza le fasi di avvio secondo le modalità definite dai parametri raggiungendo la condizione di lavoro. Trascorso un dato tempo, se la temperatura fumi non ha raggiunto il valore minimo ammesso la stufa si pone in stato di allarme.

• E^ vietatoutilizzareliquidiinfiammabili per l'accensione.
• In caso di continue mancate accensioni contattare il Centro di Assistenza.

4.4 Fase di lavoro

Conclusa in modo positivo la fase di avvio, la stufa passa alla modalità LAVORO, che rappresenta il normale funzionamento. E' possibile regolare la potenza di riscaldamento premendo il pulsante P2 e poi il pulsante P1 e P2 dal valorome massimo di 5 ad un valoro minimo di 1.

La stufa regola automaticamente la ventilazione dell'aria calda in funzione della potenza impostata.

Oltre alla potenza, si più regolareanche la temperatura ambiente. Premere il tasting P1 e con i tasting P1 e P2 impostare il SET desiderato, da un valore massimo di 40^ ad un valore minimo di 7^ .

• Si raccomanda di controllare il livello del pellet nel serbatoio per evitare che la fiamma si spenga per mancanza di pellet.
• Durante il caricamento del pellet assicurarsi che l'apparecchio sia spento.
• Il coperchio del serbatoio pellet deve rinanere sempre chiuso, va aperto solamente durante il caricamento del combustibile.
• I sacchi di pellet devono essere riposti lontano alla stufa almeno 1,5 m.

Quando si raggiunge il SET di temperatura impostato, si illumina il symbolo corrispondente sul display.

Se viene attivata la modalità STAND-BY, la stufa si spegne molto un ritardo di alcuni minuti. Il riavvio avviene molto快来 che la temperature ambiente scende al di fatto di quale impostata di quello grado (default 2^ ).

Se la modalità STAND-BY non è attivata, oppure se la temperatura fumi ha raggiunto il valore massimo impostato compare sul display LCD il messaggio MODULA e la stufa attiva la procedura di modulazione della fiamma sulla alcun intervento dell'utente.

Se la temperatura dovesseDSPeureancora, otre un limite impostato,appare l'allarme HOT FUMI e la stufa attiva la procedura di spegnimento.

Durante la normale operativita nella modalità lavoro, a intervalli prestabiliti viene attivata la modalità PULIZIA BRACIERE per una durata prefissata di alcuni secondi.

4.5 Spegnimento

Per spegnere la stufa premere il pulsante P4 per alcuni secondi. La coclea è immediamente arrestata e l'estrattore fumi viene portato a velocità elevata facendo apparire sul display la scritta PULIZIA FINALE. I motori di aspirazione fumi e di ventilazione dell'aria resteranno accesi fino a che la temperatura della stufa sare scesa sufficientemente.

Al terme dell'operazione comparirà sul display la scritta SPENTO.

Durante la fase di spegnimento non è possibile riavviare la stufa fino a quando la temperatura fumi non è scesa al di除去 di un valore prefissato per un tempo prestabilitito. Qual'ora si prema il tasto di accensione verrà visualizzata la scritta ATTESA RAFFRED.

4.6 Menu

Premendo il tasting P3 si accede al menu. E' suddiviso in undici sottomu che permettono di accedere alle impostazioni del controllo elettronico.

I vari sottomenù si possono scorrere premendo i tasti P1 e P2, e vi si può accedere premendo il tasto P3 ed uscire premendo il tasto P4.

4.6.1 Menu 01 - regola ventole

Le velocità delle ventole dell'aria è automatica e segue la potenza impostata. Se si desidera limitare il flusso d'aria calda è possibile impostare manually le velocità massima scegliendo un valore da 1 a 5. Impostando ad esempio il valore 3, i ventilatori aumento automaticamente la velocità, ma senza superare la velocità d'impostazione pari a 3.

4.6.2 Menu 02 - set orologio

Prima di operare con la stufa è necessario impostare l'ora e la data corrente affinché si abbia un riferimento per le eventuali programmazioni del crono.

Il controllo elettronico è provvisto di batteria al litio mod. CR2032 da 3 Volt che permette all'orologio interno un autonomia propria; qualora a stufa non alimentata l'orologio non mantiene l'orario o alla riaccensione viene visualizzato una series di zeri è necessario procedere alla sostituzione chiamando un centro di assistenza autorizzato.

Per impostare l'orologio, accedere al menu premendo P3 e regolare con i tasti P1 e P2 l'ora. Premendo alla P3, si cui passare alla regolazione dei minuti, del giorno, del mese e dell'anno.

4.6.3 Menu 03 - set crono

Permette di abilitare tutte le funzioni del crono. Per abilitare il crono acceder e lo primo sottomenu ABILITA CRONO ed impostarlo su ON con i tasti P1 o P2. Si illumina il symbolo corrispondente sul display e la programmazione è attiva. I comandi manuali del pannello e del telecomando resteranno comunque prioritari alla programmazione. Accedendo al secondo sottomenu PROGRAM GIORNO è possibile abilitare o disabilitare il crono giornaliero con i tasti P1 e P2. Premendo poi il tasto P3 è possibile impostare fino a due fasi di funzionamento delimitate dagli orari impostati.

Accedendo al terzo sottomenu PROGRAM SETTIM è possibile abilitare, disabilitare e impostare le funzioni del crono settimanale. Seguire le medesime modalità del paragrafo precedente. E' possibile impostare fino a quattro fasi di funzionamento delimitate dagli orari e dai giorni impostati.

Effettuare la programmazione conattenzione evitando di sovrapporre le ore di attivazione e/o disattivazione nelle stesso giorni in differenti programmi.

Accedendo al quarto sottomenu PROGRAM WEEK-END è possibile abilitare,disabilitare ed impostare le funzioni del crono nel fine settimana. Seguire le medesime modalità del paragrafo precedente. E' possibile impostare fina a due fasi di funzionamento, delimitate dagli orari impostati.

Al fine di evitare operazioni di avvio e spegnimento non voluti, attivare un solo programma per volta.

Accendendo al quinto sottomenu è possible uscire dal menu crono ed accedere a quello principale.

4.6.4 Menu 04 - scegli lingua

Con esta selezione è possibile impostare la lingua desiderata tra quella disponibili.

4.6.5 Menu 05 - modo stand-by

Con la selezione ON nella modalità STAND-BY si illumina il symbolo corrispondente sul display e la stufa si spegne automaticamente dopo che la temperature ambiente ha raggiunto il valore di SET per un tempo prefissato.

La successiva riaccensione in automatico sare possibile solamente quando la temperatura ambiente scende al di除去 di quella impostata di quale grado (default 2^ ).

Con la selezione OFF, non è attiva la modalità STAND-BY, ma la funzione di modulazione. Pertanto quando la temperature supra il valore di SET la stufa funzionera in potenza minima.

4.6.6 Menu 06 - cicalino

Con esta selezione è possibile attivare o disattivare la segnalazione acustica della stufa per gli allarmi.

4.6.7 Menu 07 - carico iniziale

Consente di effettuare un precarico di pellet per un tempo definito. Questa funzione più essere attivata solo a stufa spenta e fredda ed è utilizzata se la coclea di caricamento si è svuotata per esaurimento del pellet. Si avvia con il pulsante P1 e si interrompe con il pulsante P4.

4.6.8 Menu 08 - stato stufa

Tale selezione è riservata al solo tecnico del centro di assistenza COLA autorizzato.

4.6.9 Menu 09 - stato stufa

Tale selezione è riservata al solo tecnico del centro di assistenza COLA autorizzato.

La modifica dei parametri tecnici del menu 09 deve essere effettuata da personale autorizzato e competente; eventuali modifiche fatte in modo casuale posso: provocare gravi danni che escludono da qualsiasi responsabilità la ditta COLA.

4.6.10 Menu 10 - tarature installatore

Tale selezione è riservata al solo tecnico del centro di assistenza COLA autorizzato.

4.6.11 Menu 11 - modalità ECO

Con la selezione ON nella modalità ECO, si vincola la stufa a funzionare in modulazione,cisione a potenza minima e ventilazione minima. Sul display compare l'indicazione SET ECO e si illumina il symbolo corrispondente.

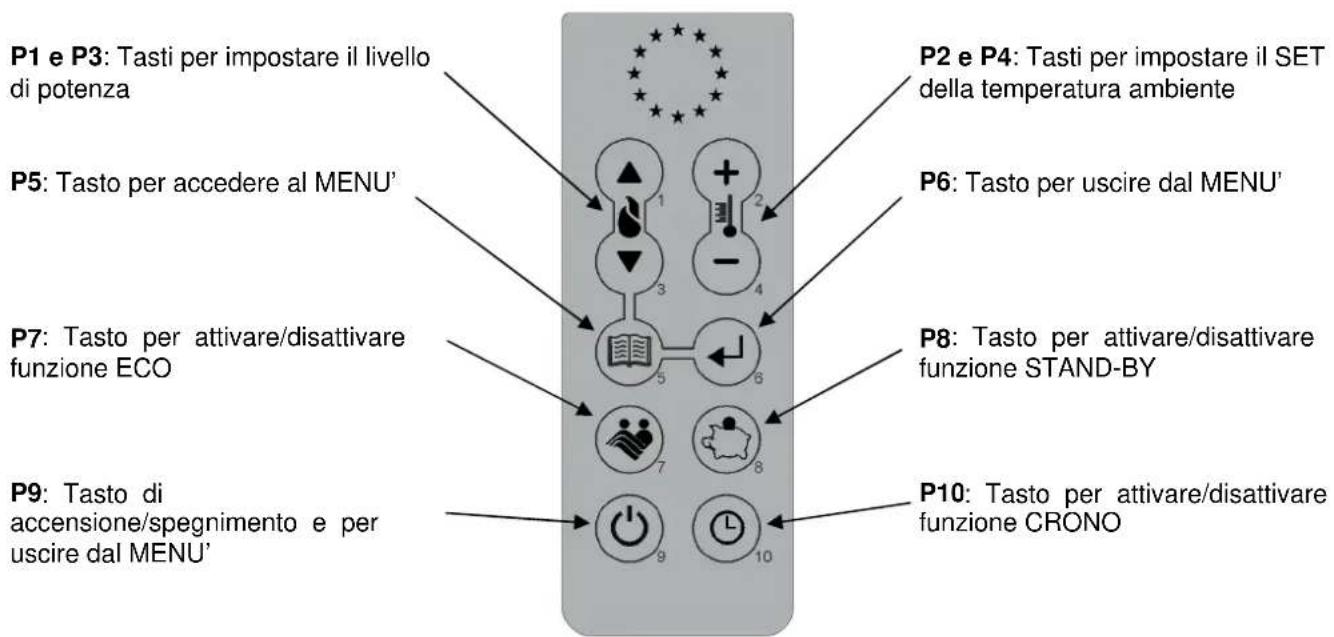

4.7 Telecomando

Il telecomando è un dispositivo che trasmette tramite un diodo ad infrarioso. E' quindi necessario il puntamento verso l'unità ricevente inserta nel pannello di commando.

Il telecomando consente le seguenti operazioni:

4.7.1 Sostituzione batteria

Il telecomando è alimentato da una batteria del tipo CR2025 da 3 volt posta nella parte inferiore del dispositivo e per il suo inscriptiono ed eventuale sostituzione è necessario procedere nel modo seguente:

• Agire sulla leva indicata;
• Estrarre completeness the cassette porta-batteria e sostuire la batteria (modello CR2025 da 3 Volt) rispettando la polarità;
• Inserire il cassetto;
• Controllare il regolare funzionamento.

• Tenere il telecomando lontano da fonti di calore dirette e dall'acqua.
• La batteria del telecomando deve essere sostituita e smaltita in modo sicuro rispettotando le norme locali.

4.8 Termostato esterno

L'apparecchio di seri e controlla la temperatura ambiente tramite una sonda digitale che ha la funzione di regolare la potenza in base alla temperatura impostata.

Se si desiderautilizzare un termostato supplementare rivolgersi ad un technique autorizzato e seguire le seguenti indicazioni:

• spegnere l'apparecchio agenda sull'interruttore generale (se disponibile) e staccare il cavo dell'alimentazione;
• smontare la pannellatura per accedere alla schedamadre;
• con riferimento allo schema elettrico, collegare i due cavi del termostato sui relativi morsetti TERM della scheda (utilizzare un termostato del tipo 'normalmente aperto');
• rimontare il tutto e verificare il corretto funzionamento

Impostare poi come segue:

• termostato esterno: impostare un SET temperatura pari a 7^
• cronotermostat esterno: impostare un SET temperatura pari a 7^ , disabilitare la funzionalità crono nel menu 03 ed impostare la funzione STAND-BY su ON. Al raggiungimento della temperatura di SET la stufa non andra in modulazione, ma si spegnerà.

In this case, comunique, si consiglia di utilizzare la funzione di programmazione oraria della stufa e la sola funzione di SET della temperatura del cronotermostato esterno.

Solo con esta impostazione congiunta, infatti, è possibile impostare lo STAND-BY a scelta sua su ON che su OFF, ottenendo rispettovamente la modulazione o lo spegnimento al raggiungimento del SET della temperatura ed ottenendo altresi lo spegnimento e l'accensione in base alla programmazione oraria impostata.

Quando il termostato esterno richiede il funzionamento della stufa, sul display si illumina il symbolo corrispondente.

4.9 Periodo di inattività (fine stagione)

Se la stufa non viene utilizzata per lunghi periodi, e/o a fine di agli stagione è consigliato operare come segue
- togliere completeness il pellet dal serbatoio ;
- scollegare l'alimentazione elettrica e togliere il cavo dall'interruttore ;
- pulire accuratamente e, se necessario, sostituire eventuali parti danneggiate da parte di personale qualificato ;
- proteggere la stufa alla polvere con idonea copertura ;
- sistemare in un luogo asciutto sicuro e riparato da agenti atmosferici .

5 PULIZIA DELLA STUFA

E' importante procedere alla pulizia della stufa per garantire un corretto funzionamento ed evitare : annerimento del vetro, cattiva combustione, deposito di cenere ed incombusti nel braciere , minore efficienza termica .

La stufa deve funzionare solo ed esclusivamente con porta fuoco sempre chiusa.

Le guarnizioni porta fuoco devono essere controllate periodicamente per evitare infiltrazioni d'aria ; infatti la camera di combustione ed il condotto di scarico pellet lavorano in depressione nelle con lo scarico fumi in leggera pressione .

Le operazioni di pulizia ordinarie vengono normalmente effettuate dal cliente seguito leindicazioni del manuale越过o le manutenzioni straordinarie, almeno 1 all'anno, devono essere svolte dal Centro Assistenza Tecnico autorizzato.

• Le operazioni di pulizia di tutte le parti vanno eseguite a stufa completeness fredda ed elettricamente scollegata;
• Smaltire i rifiuti della pulizia secondo le norme locali vigenti ;
• E^ vietatoMETTEREinfunzione la stufapriva dei rivestimenti esterni;
• Evitare la formazione di fumo ed incombusti in fase di accensione e/o durante il normale funzionamento.

Di seguito vengono riassunti gli interventi di controllo e/o manutenzione utili per il corretto utilizzato e funzionamento della stufa.

Parti / PeriodoTipologia della pulizia	1 giornopuliziaordinaria	2-3 giornipuliziaordinaria	1 mesepuliziaordinaria	2 - 3 mesipuliziaordinaria	1 annopulizia straordinaria :effettuata dal CentroAssistenza Tecnico
Braciere	■
Vanocene-cassetto		■
Vetro		■
Scambiatore fumi-deviatore			■		■
Collettore - estrattore fumi				■	■
Guarnizione porta - vetro					■
Canna - raccordo fumario					■

5.1 Pulizia braciere

Togliere il bracci, ed asportare i residui di cenerere che si sono depositati nella camera di combustione e nel porta bracci. A tale scopo più essere utilizzato un idoneo aspiratore. Questa operazione dovrà essere eseguita quotidianamente soprattutto in presenza di accumulo di materiale incombusto per assicurare una perfetta condizione di combustione in quanti i fori del bracciernetto il passaggio dell'aria di combustione.

Braciere sporco

Braciere pulito

Porta Braciere pulito

Il bracciere delve appoggiare sul porta bracciere e precisamente sut ultra fascia anulare alla presentare luci di passaggio aria.

5.2 Pulizia contentitorecene

Direttamente除去 il bracci - porta bracci è collocato il contentatorecene. Per procedere alla sua pulizia è necessario aprime la porta fuoco ed aspirare con un idoneo aspiratore lacene presente al suo interno ed eventuali residui di combustione.

Dopo la pulizia, è necessario chiudere lo sportello. La pulizia del contentatore cenere più essere seeguita agli 2-3 giorni in funzione dell'utilizzo della stufa.

5.3 Pulizia del vetro e delle fissure circolazione aria

La pulizia del vetro cui estere effettuata con un panno umido utilizzando detergenti specifici non abrasivi. Tra vetro, ferma vetri e porta fuoco sulla parte inferiore e superiore sono state realizzate apposite fissure per la circolazione dell'aria e la pulizia interna del vetro. E' importante Maintainere pulite tali fissure da eventuali depositi di cenere e polvere. Eseguire quindi periodicamente una pulizia lungo tutto il contorno interno del vetro.

5.4 Pulizia estrattore fumi e della camera di combustione

Almeno una volta all'anno si deve procedere alla pulizia della camera di combustione, rimovendo tutti i residiui di combustione dai deviatori interni, e dal percorso fumi. Per eseguire tale operazione è necessario rimuovere il coperchio ed il frontalino superiore della stufa. Rimuovere lo scambiatore in ghisa svitando le viti che lo fissano e procedere quindi alla pulizia dei deviatori e della camera.

Inoltre è importante pulire l'estrattore fumi che si trova sotto la camera al quale si accede togliendo lo sportello d'ispezione frontale collocato sulla parte inferiore della camera.

Ogni 3-4 mesi pulire le pareti interne (isolanti-refrattari) della camera di combustione con opportune attrezzature (pennelli) ed eventualmente sostituirle in quanto considerate materiali di usura.

La stufa agli 1800 ore di funzionamento segnala, tramite un messaggio 'SCADENZA SERVICE', la richiesta di manutenzione straordinaria (non in garanzia) da parte di personale qualificato, il quale provvede ad una pulizia completa e al ripristino del messaggio.

Eventuali urti o forzature possono danneggiare l'estrattore fumi rendendolo rumoroso durante il funzionamento pertanto si consiglia di far eseguire tale operazione da personale qualificato.

5.5 Pulizia debimetro

All'interno del tubo di aspirazione è installato un debimetro ( misuratore del flusso d'aria comburente ) , il quale periodicamente , agli 3-4 mesi necessità di una pulizia interna con opportune attrezzature ( soffio d'aria compressa o idonei pennelli ) .

5.6 Pulizia delle ceramiche (per modelli in ceramicica)

Le ceramiche sono di fabbricazione artigianale e come tali possono presentare delle piccole imperfezioni superficiali sua come micro punctinature sua come disomogeneita cromatiche . Per la pulizia delle ceramiche si consiglia di usare un panno morbido ed asciutto ; l'utilizzo di eventuali detergenti potrebbe evidenziate le eventuali imperfezioni .

5.7 Pulizia raccordo fumi - canna fumaria

Il raccordo fumi deve essere pulito minimo una volta all'anno o quando se ne presenti la necessità in base all'utilizzo che viene fatto nella stufa e al tipo di INSTALLazione.

L'operazione di pulizia preve de l'aspirazione e la rimozione dei residui su tutti i tratti verticali e orizzontali nonché le curve dall'apparecchio alla canna fumaria.

E consigliato pulire annualmente anche la canna fumaria per avere la garanzia di una corretta e sicura evacuatione dei fumi.

Per qualsi amutenzione e pulizia di fine stagione la ditta COLA consiglia di affidarsi ad un centro di assistenza autorizzato che, otre ad eseguire le operazioni di pulizia verificcheràanche lo stato di usura dei componenti interni alla stufa.

6 MANUTENZIONE

6.1 Premessa

Gli interventi sui componenti interni della stufa devono essere effettuali da personale qualificato, rivolgendosi al centro assistenza autorizzato più vicino.

Prima di anni intervento accertarsi che sua disinserita la spina dell'alimentazione elettrica e la stufa sulla completeness fredda.

6.2 Smontaggio rivestimento

Legenda:

1-Coperchio superiore in acciaio verniciato
2-Sportello serbatoio pellet
3-Pannello posteriore
4-Protezione motoriduttore
5-Pannello laterale dx
6-Pannello laterale sx

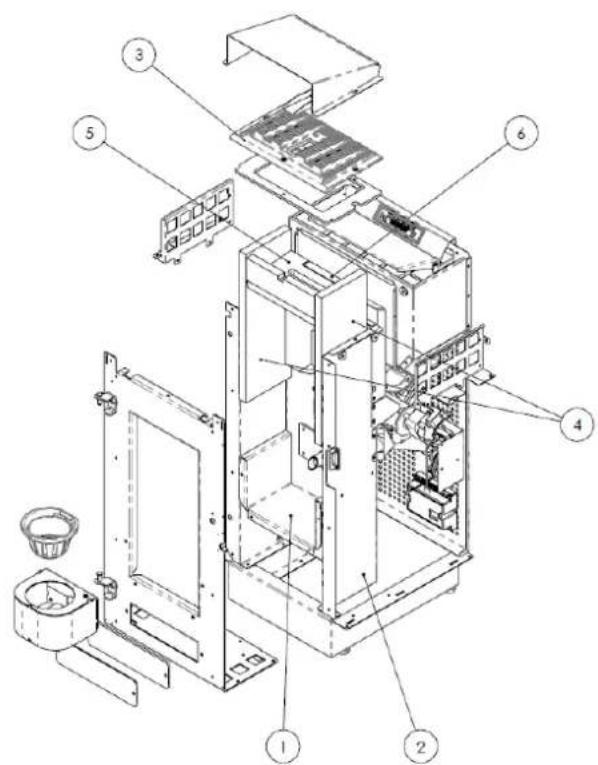

6.3 Componenti interni della stufa

Legenda :

1-Camera di combustione
2-Lamiera perimetrale
3-Scambiatore in ghisa
4-Pareti laterali vermiculite
5-Deviatore superiore vermiculite
6-Parete posteriore vermiculite

Vista esplosa della camera di combustione e delle parti collegate rif. stufa LIRA

Rappresentazioni esplose di :

1- Gruppo braciere
2- Gruppo estrattore fumi
3- Gruppo coclea

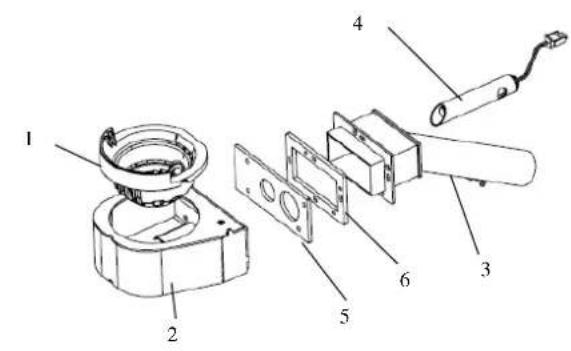

Legenda :

1-Braciere
2-Porta braciere
3-Gruppo tubo aspirazione aria comburente
4-Resistenza elettrica
5-Guarnizione posteriore portabraciere
6-Guarnizione anteriore gruppo aspirazione

Legenda :

1-Voluta estrattore fumi
2-Guarnizione termica
3-Motore estrattore fumi
4-Tubo espulsione fumi

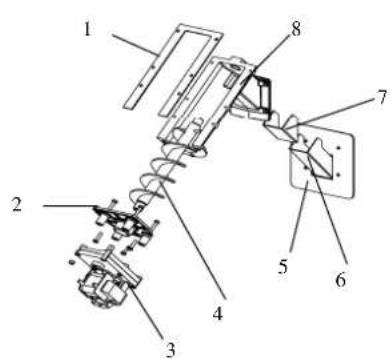

Legenda:

1-Guarnizione serbatoio - convogliatore
2-Flangiaferma motoriduttore
3-Motoriduttore
4-Coclea
5-Guarnizione per scivolo
6-Scivolo caduta pellet
7-Guamizione camera-convogliatore
8-Convogliatore pellet

6.4 Componenti elettrici

Legenda:

1 -Scheda elettronica mod.O100
2-Termostato sicurezza
3 -Sonda ambiente
4 -Vacuostato di controllo e sicurezza
5-Sonda fumi
6-Motoriduttore
7-Estrattore fumi
8-Ventilatore tangenziale posteriore
11-Pannello di comando mod.N032

7 RICERCA GUASTI

7.1 Gestione degli allarmi

La presenza di un allarme si identifica con l'emissione di un segnale acustico (se attivato) e con un messaggio presente sul pannello di controllo.

In caso di allarme si attiva automaticamente la procedura di spegnimento. Annullare la segnalazione premendo il tasto P4 e attendere che la stufa raggiunga lo stato di OFF. Risolverve la causa che lo ha provocato e riavviare la stufa secondo la normale procedura illustrata nel presente manuale.

Sotto sono elencati gli allarmi che possono comparire sul pannello di controllo con cause e rimedi:

ALLARMI - MESSAGGI
Segnalazione	Anomalia	Cause possibili	Rimedi
AL 1BLACK OUT	Avviene nel caso di interruzione di alimentazione elettrica durante le fase di funzionamento	E' mancata l'alimentazione dell'impianto elettrico del locale di installation della stufa	- Portare la stufa in OFF premendo il pulsante P4 e ripetere la procedura di accensione- Altre operazioni di ripristino devono essere condotte da un centro di assistenza
AL 2SONDA FUMI	Avviene nel caso di guasto della sonda di rilevamento della temperatura dei fumi	- La sonda è guasta- La sonda è scollegata alla scheda	Le operazioni di ripristino devono essere condotto da un centro di assistenza
AL 3HOT FUMI	Avviene nel caso cui la sonda fumi rileviva una temperatura dei fumi elevata	- Surriscaldamento della stufa dovuto all'utilizzo per un tempo eccessivamente prolongato- Il ventilatore tangenziale è difettoso o non è alimentato- Ecessivo carico pellet	- Attendere il raffreddamento della stufa e ripetere la procedura di accensione- Altre operazioni di ripristino devono essere condotte da un centro di assistenza
AL 4ASPIRAT-GUASTO	Avviene quando il ventilatore di aspirazione fumi è guasto	- Il ventilatore fumi è bloccato- Il sensore controllo velocità è guasto- Manca l'alimentazione elettrica al ventilatore fumi	Le operazioni di ripristino devono essere condotte da un centro di assistenza
AL 5MANCATA ACCENS	In fase di accensione non infiamma il pellet	- Il serbatoio del pellet è vuoto.- La resistenza elettrica è difettosa, sporca o fuori alla corretta posizione.- Taratura carico pellet non corretta.	- Verificare la presenza di pellet nel serbatoio.- Ripetere la procedura di accensione- Altre operazioni di ripristino devono essere condotto da un centro di assistenza
AL 6MANCANOPELLET	Durante le fasi di funzionamento, si spelgne la fiamma	- Il serbatoio del pellet si è svuotato- Il motoriduttore di carico pellet è guasto o non alimentato	- Verificare la presenza di pellet nel serbatoio- Ripetere la procedura di accensione- Altre operazioni di ripristino devono essere condotto da un centro di assistenza
AL 7SICUREZTERMICA	Avviene nel caso di'intervento del termostato di sicurezza della temperatura canale coclea.	- Surriscaldamento della stufa dovuto all'utilizzo per un tempo eccessivamente prolongato- Braciere intasato da un eccessiva quantità di cenere accumulata	Sbloccare il termostato di sicurezza agenda sul pulsante di ripristino e ripetere la procedura di accensione
AL 8 MANCA DEPRESS	In fase di lavoro la stufa rileva una pressione inferiore alla soglia di taratura del vacuostato	- La camera di combustione è sporca - Il condotto fumi è ostruito - La porta fuco non è chiusa - Le valvole anticoccio sono aperte-inceppate - Il vacuostato è difettoso	- Verificare la pulizia del condotto fumario e della camera di combustione, la chiusura ermetica della porta e della valvola anticoccio. Poi ripetere la procedura di accensione - Altre operazioni di ripristino devono essere condotte da un centro di assistenza
AL 9 TIRAGGIO INSUFF	Il flusso d'aria comburente è scesco al di fatto di una soglia predefinita	- La camera di combustione è sporca - Il condotto fumi è ostruito - La porta fuco non è chiusa - Le valvole anticoccio sono aperte-inceppate - Il debimetro è sporco o difettoso	- Verificare la pulizia del condotto fumario, della camera di combustione e del debimetro; la chiusura ermetica della porta e delle valvole anticoccio. Poi ripetere la procedura di accensione - Altre operazioni di ripristino devono essere condotte da un centro di assistenza
AL b ERRORE TRIAC COC	Avviene quando il motoriduttore funziona in continuo	- Parametri insertiti non corretti - La schedà madre difettosa	Le operazioni di ripristino devono essere condotte da un centro di assistenza
ATTESA RAFFRED	Avviene riaccendendo la stufa subito dopo averla spenta	Stufa sulla troppo calda per poter iniziare una fase di accensione	Attendere il completo raffreddamento della stufa e ripetere la procedura di accensione
GUASTO DEBIMET	Avviene quando il debimetro viene scollegato. Il controllo non rileva la quantità d'aria comburente ma non spegne la stufa	Il cavo di collegamento del debimetro è stato disconnesso	La stufa continua il suo normale funzionamento e la sicurezza è garantita dai restanti dispositivi. Si consiglia comunique di contattare quello prima un centro di assistenza
SCADENZA SERVICE	Avviene quando la stufa ha superato le ore di funzionamento dal precedente intervento di manutenzione	La stufa necessita di manutenzione straordinaria	La stufa continua il suo normale funzionamento. Si consiglia comunique di contattare quello prima un centro di assistenza

La ditta si riserva di apportare in qualsiasi momento, nella preavviso alcuno, eventuali modifiche tecniche od estetiche ai prodotti. I disegni, le misure, gli schemi ed agli altra configurazione, sono qui riportati solo a scopo esemplificativo.

COLA s.r.l. - Viale del Lavoro 7/9 - 37040 Arcole (VR) Italy - Tel. [phone]

Cod. Fisc. - PIVA e Iscr. Reg. Impr. 02990180230 - Capitale Sociale Euro 52.000,00 i.v. R.E.A. VR-301021 - Socio Unico

Fax Amministrazione 045.6100317 - Fax Commerciale 045.7639032 - Fax Assistenza 045.7639030 - Fax Logistica 045.6144048

email: [e-mail] - on line: www.colastufe.com

"direzione e coordinamento della Ferroli spa"

8 ALLEGATI

INFORMAZIONI MARCATURA CE

CE
FERROLI
2013
EN 14785 : 2006
Apparecchi per il riscaldamento domestico a pellet di legno Residential space heating appliance fired by wood pellets Ref. LIRA
Distanza minima di sicurezza da materiali infiammabili Dietro, lato destro/sinistro,pavimento Minimum safety clearance distance from combustible materials rear,right side,left side,floor	200 - 300 - 0 mm
Emissioni di CO al 13% O2 nei prodotti di combustione Emission of CO to 13%O2 in combustion products	Pnom : 0,02 % Prid : 0,02 %
Emissioni polveri al 13% O2 nei prodotti di combustione Dust emission to 13% O2 in combustion products	Pnom : 19.5 mg/m3
Massima pressione idrica di esercizio Maximum water operating pressure	- bar
Temperatura gas di scarico Flue gas temperature	P nom 152.6 °C P rid. 84 °C
Potenza termica nominale e ridotta Nominal and reduced heat output	P nom. 6.58 kW P rid. 2.3 kW
Rendimento Energy efficiency	P nom 91.51 % P rid. 92.2 %
Tipi di combustibile Fuel types	Pellet di legno Wood pellets
Potenza elettrica Rated input power	420 W max - 120 w
Tensione nominale Rated voltage	230 V
Frequenza nominale Rated frequency	50 Hz

1. GENERAL INFORMATION

1.1. Introduction
1.2. Using the manual
1.3. Safety rules
1.4. Technical description
1.5. Permissible use and fuel
1.6. Accessories supplied
1.7. Reference standards
1.8. Dataplate
1.9. Stove decommissioning

"direzione e coordinamento della Ferroli spa"

8 ANHÄNGE
