MANUALE UTENTE PCH 460 T E PROLINE

ISTRUZIONI PER L'INSTALLAZIONE ED IL

FUNZIONAMENTO PIANO COTTURA IN VETROCERAMICA INCASSATODownloaded from www.vandenborre.be INDICE

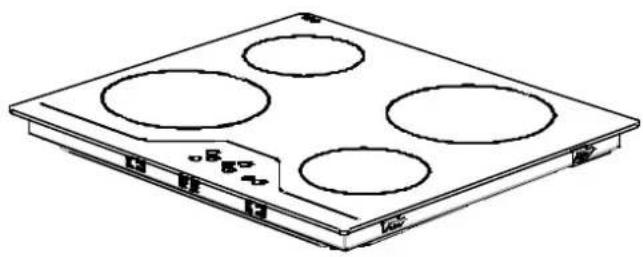

1. DESCRIZIONE DEL PIANO COTTURA

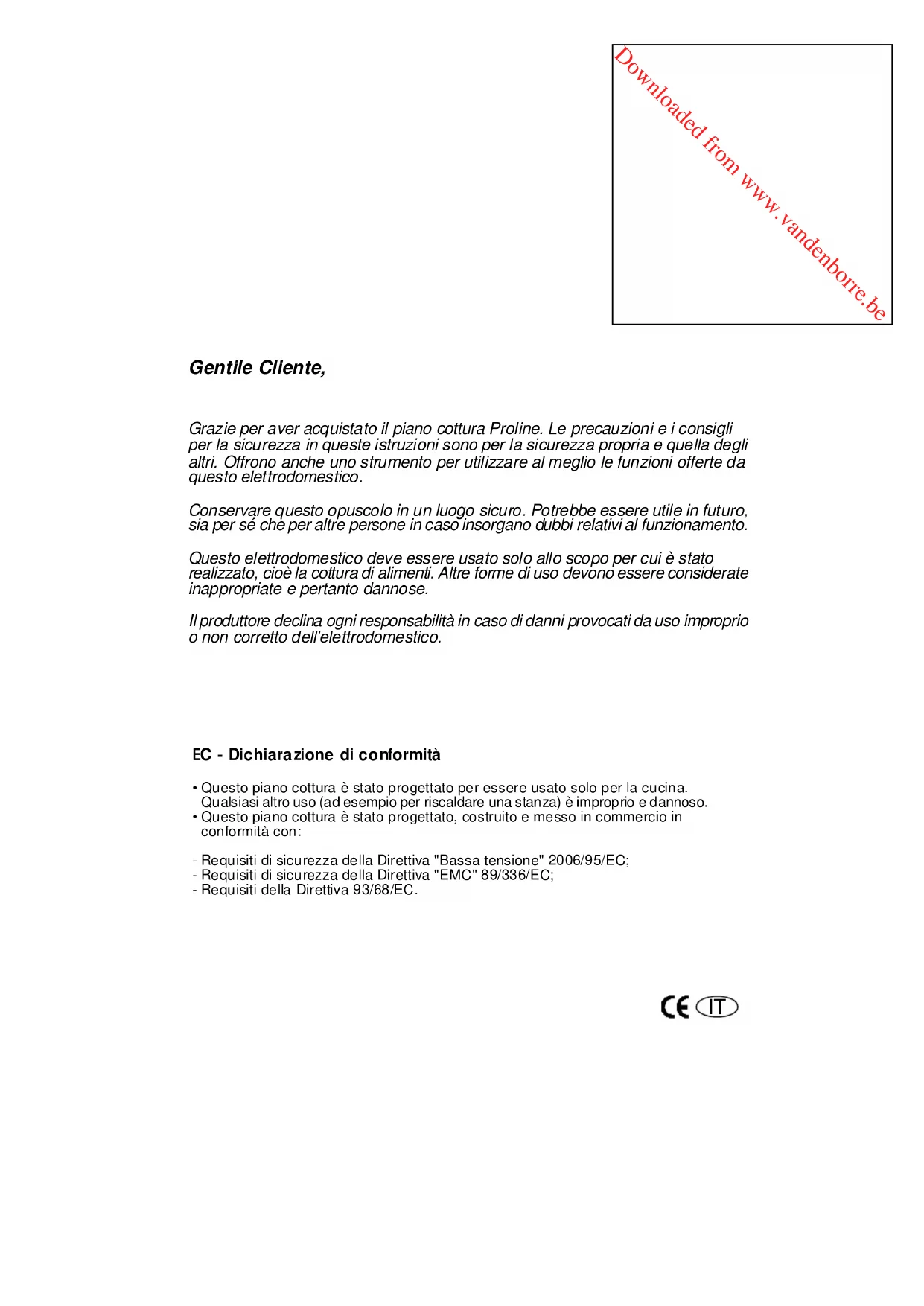

Grazie per aver acquistato il piano cottura Proline. Le precauzioni e i consigli per la sicurezza in queste istruzioni sono per la sicurezza propria e quella degli altri. Offrono anche uno strumento per utilizzare al meglio le funzioni offerte da questo elettrodomestico. Conservare questo opuscolo in un luogo sicuro. Potrebbe essere utile in futuro, sia per sé che per altre persone in caso insorgano dubbi relativi al funzionamento. Questo elettrodomestico deve essere usato solo allo scopo per cui è stato realizzato, cioè la cottura di alimenti. Altre forme di uso devono essere considerate inappropriate e pertanto dannose. Il produttore declina ogni responsabilità in caso di danni provocati da uso improprio o non corretto dell'elettrodomestico. EC - Dichiarazione di conformità

• Questo piano cottura è stato progettato per essere usato solo per la cucina. Qualsiasi altro uso (ad esempio per riscaldare una stanza) è improprio e dannoso.

• Questo piano cottura è stato progettato, costruito e messo in commercio in conformità con: - Requisiti di sicurezza della Direttiva "Bassa tensione" 2006/95/EC; - Requisiti di sicurezza della Direttiva "EMC" 89/336/EC; - Requisiti della Direttiva 93/68/EC.Downloaded from www.vandenborre.be PRIMA DI USARLO LA PRIMA VOLTA . Leggere le istruzioni con attenzione prima di installare e usare questa apparecchiatura. Dopo aver tolto l'imballaggio, assicurarsi che l'elettrodomestico non sia danneggiato. In caso di dubbi, non usare l'elettrodomestico e contattare il fornitore o un tecnico qualificato. . Rimuovere tutto l'imballaggio e non lasciare il materiale (buste di plastica, polistirene, fasce, ecc.) a portata di bambino poiché potrebbero provocare lesioni gravi. I materiali di imballaggio possono essere riciclati. L'elettrodomestico deve essere installato e tutti i collegamenti elettrici devono essere fatti da un tecnico qualificato in conformità con i regolamenti locali in vigore e seguendo le istruzioni del produttore. Non tentare di modificare le proprietà tecniche dell'elettrodomestico, poiché esso potrebbe diventare pericoloso da usare. Nota: l'aspetto del piano cottura potrebbe essere diverso rispetto al modello mostrato sopra, a causa di modifiche alla produzione. RISCALDATORE SINGOLO

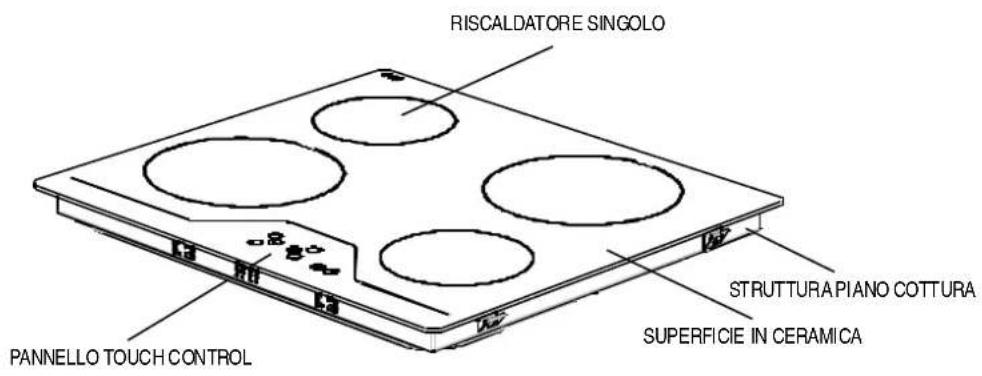

STRUTTURA PIANO COTTURA

1 DESCRIZIONE DEL PIANO COTTURA

1Downloaded from www.vandenborre.be Rispettare queste istruzioni. In caso contrario, i danni risultanti da un uso improprio, scorretto o negligente o da collegamento o installazioni non adatti non sono coperti dalla garanzia.

• Questo elettrodomestico è inteso solo per uso domestico, ogni altro uso potrebbe invalidare la garanzia e potrebbe essere pericolo.

• Questo elettrodomestico deve essere usato solo allo scopo di riscaldare o cuocere gli alimenti, ogni altro uso, per esempio riscaldamento delle stanze, superficie di lavoro o superficie per conservare, è pericoloso.

• Aggiunte o modifiche all'elettrodomestico non sono consentitite.

• Non mettere o conservare liquidi infiammabili, materiali altamente infiammabili o oggetti che si fondono sopra o vicino all'apparecchio.

• I bambini devono essere tenuti lontano dall'elettrodomestico.

• L'elettrodomestico può essere installato e collegato solo da un installatore autorizzato e qualificato.

• La sicurezza elettrica di questo piano cottura è garantita solo se esso è collegato ad un sistema di messa a terra adatto, conforme agli standard di sicurezza elettrica.

• Gli elettrodomestici incassati possono essere usati solo dopo che sono stati installati in unità adatte e superfici di lavoro che siano conformi agli standard.

• Non fare pressione sul cavo di alimentazione quando si monta il piano cottura.

• La lunghezza del cavo di alimentazione non deve superare i 2 m per la sicurezza dell'isolamento.

• In caso di guasti all'apparecchio o di danni al materiale in vetroceramica (crepe o tagli), l'elettrodomestico deve essere spento e scollegato dall'alimentazione elettrica per evitare la possibilità di uno shock elettrico.

• Le riparazione all'elettrodomestico devono essere eseguite solo da personale autorizzato per l'assistenza.

• Assicurarsi che tutto il materiale per l'imballaggio sia stato rimosso prima di usare l'apparecchio.

• I cavi degli apparecchi elettrici non devono toccare la superficie calda di altri apparecchi o di pentole calde.

• Non lasciare mai il piano di cottura incustodito quando si cucina con grasso o olio. Questi elementi prendono fuoco rapidamente se surriscaldati.

• Non tagliare alimenti sul vetro del piano cottura in ceramica. I pannelli di vetro non devono essere usati come superfici di lavoro.Downloaded from www.vandenborre.be

• Fare attenzione quando si usano piccoli elettrodomestici, come ferri da stiro, vicino agli elementi.

• Non usare le aree di cottura con pentole vuote o senza pentole.

• Assicurarsi che tutti i comandi siano in posizione off quando non sono in uso.

• Per la pulizia, l'apparecchio deve essere scollegato dall'alimentazione e lasciato raffreddare.

• Non usare pulitori a vapore per pulire l'apparecchio poiché questo potrebbe danneggiare il prodotto e potrebbe rendere non valida la garanzia.

• Usare solo padelle stabili con base piatta. AVVERTENZA .Se correttamente installato, il prodotto è conforme a tutti i requisiti per la sicurezza elaborati per questa categoria. In ogni caso deve essere prestata una cura speciale per quanto riguarda la parte inferiore dell'elettrodomestico, poiché quest'area non è progettata o intesa per essere toccata e potrebbe contenere bordi taglienti o ruvidi che potrebbero causare lesioni. Rischio di incendio! Non lasciare materiali infiammabili sulla parte superiore del piano cottura. Assicurarsi che i cavi elettrici che collegano gli altri elettrodomestici vicini non possano entrare in contatto con la parte superiore del piano cottura. Non lasciare che oggetti pesanti o taglienti cadano sul piano cottura in ceramica. Se il piano cottura è lesionato o danneggiato, scollegare e chiamare il servizio di assistenza post-vendita. Non graffiare il piano cottura con oggetti taglienti. Non usare il piano cottura come superficie di lavoro. Prima di smaltire l'elettrodomestico, si consiglia di renderlo non funzionante e di rendere innocue tutte le parti che potrebbero essere potenzialmente dannose. Importante: Questo apparecchio è stato designato solo per un uso domestico. L'apparecchio NON è adatto ad essere usato in ambiente semi-commerciale, commerciale o comune. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente per l'assistenza o da una persona analogamente qualificata per evitare pericoli elettrici. 3Downloaded from www.vandenborre.be La connessione elettrica di questo piano cottura deve essere eseguita da un tecnico autorizzato per l'assistenza o da un elettricista qualificato, secondo le istruzioni in questa guida e in conformità con i regolamenti correnti.

• Prima dell'installazione, assicurarsi che le condizioni locali di distribuzione e il regolamento dell'elettrodomestico siano compatibili.

• Le leggi, le norme, le direttive e gli standard in vigore nel paese d'uso devono essere rispettati (regolamenti di sicurezza, riciclo corretto secondo i regolamenti, ecc.) Collocazione del piano cottura incassato Dopo aver tolto i materiali di imballaggio dal dispositivo e dagli accessori, assicurarsi che il piano cottura non sia danneggiato. Se si sospetta un danno, non usare il dispositivo e contattare una persona autorizzata per l'assistenza o un tecnico qualificato immediatamente.

• Questo piano cottura incassato deve essere inserito in uno spazio del piano di lavoro. Esso sarà collegato elettricamente con la scatola degli interruttori sotto al piano, fornita proprio a questo scopo.

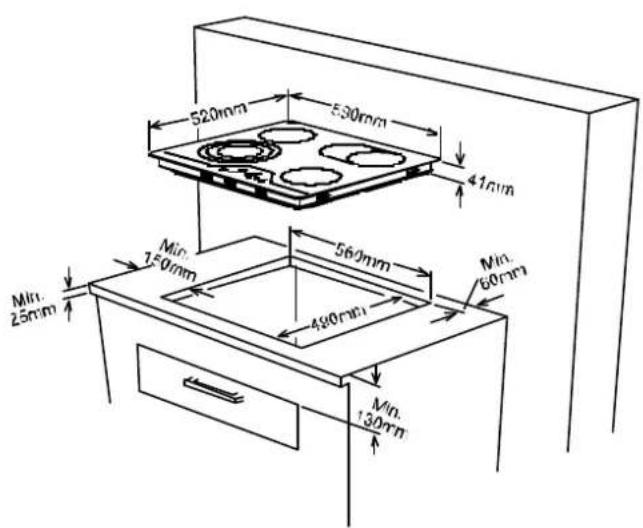

• Tagliare un'apertura con le dimensioni mostrate nell'immagine che segue. INSTALLAZIONE3 4Downloaded from www.vandenborre.be

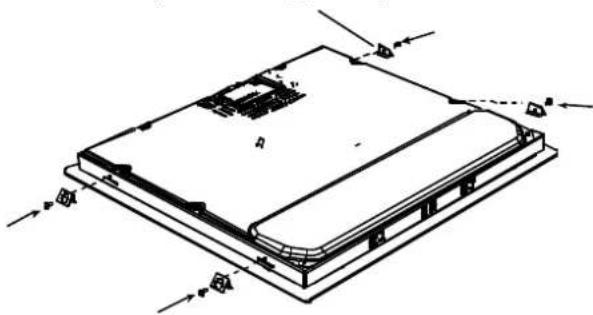

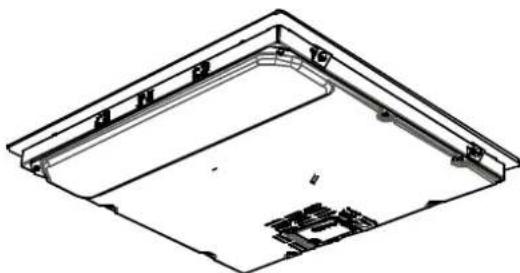

• Avvitare le 4 staffe per il montaggio del piano di lavoro sulle pareti laterali del prodotto.

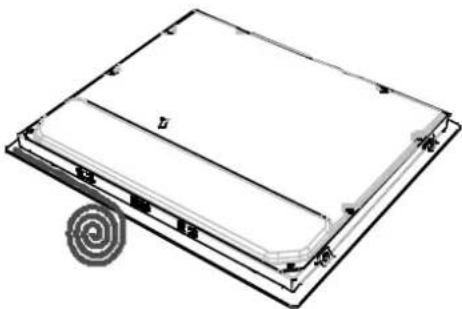

• Applicare il nastro sigillante autoadesivo in dotazione intorno al bordo inferiore della superficie del piano cottura lungo tutto il bordo esterno del pannello in vetroceramica. Non tirarlo troppo. staffa per il montaggio del piano di lavoro 5Downloaded from www.vandenborre.be Collegamento elettrico del piano cottura

• Prima di procedere con la connessione elettrica, verificare che la capacità elettrica del sistema e la presa siano adeguate al valore massimo di alimentazione del piano cottura.

• L'installazione elettrica domestica e la presa della corrente elettrica devono essere messe a terra conformi ai regolamenti di sicurezza.

• Se non vi è un circuito apposito per il piano cottura ed un interruttore con fusibili, l'installazione deve essere eseguita da un elettricista qualificato prima di collegare il piano cottura.

• L'interruttore con fusibili deve essere facilmente accessibile dopo l'installazione del piano cottura.

• Non usare adattatori, prese multiple e/o prolunghe.

• Questo elettrodomestico è conforme ai requisiti delle seguenti direttive CEE:

2. EEC/89/109 relativa al contatto con gli alimenti.

• Bisogna installare nel circuito di alimentazione un interruttore di circuito con un'apertura di contatto di almeno 3 mm, con valore nominale di 20 A e di tipo a funzionamento ritardato.

• Il cavo di alimentazione deve essere e H05VV-F 3X2,5 mm² / 60227 IEC

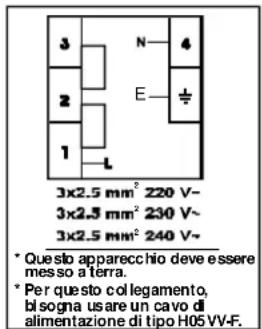

53. Il diagramma di collegamento è mostrato sul retro dell'apparecchio.

• Durante l'istallazione, assicurarsi che siano usati cavi isolati. Un collegamento non corretto potrebbe danneggiare l'apparecchio. La garanzia non coprirà tali danni.

• Tutte le riparazione devono essere eseguite da personale autorizzato per l'assistenza o da un elettricista qualificato.

• Scollegare il dispositivo prima di ciascun intervento di manutenzione. Per ricollegarlo, seguire i diagrammi di collegamento.

• Questo apparecchio deve essere messo a terra.

• Per questo collegamento, bisogna usare un cavo di alimentazione di tipo H05VV-F.Downloaded from www.vandenborre.be Descrizioni modalità L'apparecchio è azionato grazie ai pulsanti e le funzioni sono confermate dai display e dai segnali acustici. NOTA: vedere la sezione sulla REIMPOSTAZIONE DEL PIANO COTTURA se si vede una H che lampeggia in uno dei display. Modalità stand-by S-Mode L'alimentazione di rete viene applicata al piano cottura e tutti i display del riscaldatore sono spenti o è attivo un display di calore residuo. Modalità di funzionamento B-Mode Modalità blocco VR-Mode Il comando del piano cottura è bloccato. USO5

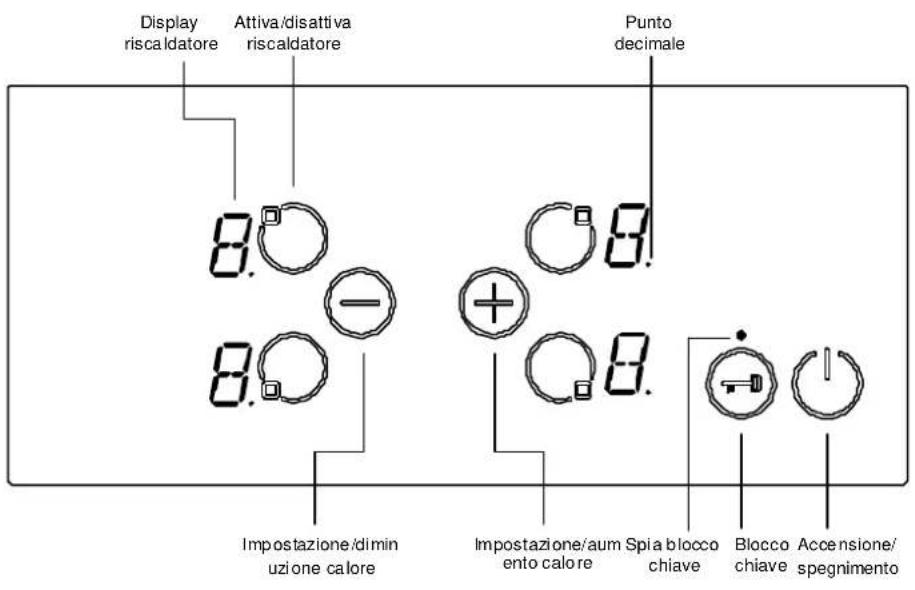

Display riscaldatore Attiva/disattiva riscaldatore Puntodecimale Impostazione/dimin uzione calore Impostazione/aum ento calore Spia blocco chiaveBloccochiave Accensione/ spegnimento Almeno un display del riscaldatore mostra una impostazione di calore tra ´0` e ´9`Downloaded from www.vandenborre.be Accensione/spegnimento dell'apparecchio. Se l'apparecchio è in modalità stand-by, viene portato in modalità operativa premendo il pulsante di accensione/spegnimento per almeno 1 secondo. Un bip indica che l'operazione è riuscita. Su tutti i riscaldatori compare uno '0' e ogni punto decimale del riscaldatore lampeggia. Se non ci sono operazioni entro 10 sec., il display di tutti i riscaldatori si spegne. Se i display si spengono, il riscaldatore viene disattivato. Se è premuto per più di 2 sec (in Modalità di funzionamento), l'apparecchio si spegne e viene di nuovo portato in modalità spegnimento. L'apparecchio può essere spento premendo in qualsiasi momento; anche se altri pulsanti sono premuti contemporaneamente................. Se vi è calore residuo, sarà indicato da una H che lampeggia nel corrispondente display del riscaldatore. Selezionare il riscaldatore . Se un riscaldatore singolo viene scelto con il corrispondente pulsante attiva/disattiva riscaldatore , il punto decimale del relativo display del riscaldatore lampeggia. Per il riscaldatore selezionato, è possibile importare il livello di calore tra 1-9 grazie ai pulsanti di impostazione del calore o

I pulsanti devono essere premuti entro 3 secondi, altrimenti la scelta del riscaldatore viene annullata e il punto di impostazione del calore scompare (punto decimale). Se non ci sono altre operazioni entro 10 sec., il riscaldatore torna in modalità spegnimento. L'impostazione del riscaldamento può sempre essere cambiata premendo o tra livello 1-9. . Ciascun cambiamento di funzionamento mediante i pulsanti o di display è accompagnato da un bip. 8Downloaded from www.vandenborre.be Impostazione del livello di cottura con e senza la funzione boost calore Tutti i riscaldatori sono dotati con la funzione boost calore. Se la funzione boost calore è attiva, il riscaldatore funzionerà con la massima potenza per il periodo indicato, che dipende dall'impostazione di calore selezionata. Questa è indicata da una 'A' lampeggiante, che si alterna con il valore di impostazione di calore (per esempio 'A' e poi '9') nel display del riscaldatore. Una volta che il tempo di boost è terminato, solo l'impostazione di calore sarà visualizzata. Se si desidera usare il livello 9 di boost, bisogna selezionarlo premendo a partire dal livello 0. Dopo aver impostato il riscaldamento a livello 9, 'A' e l'impostazione del riscaldamento saranno mostrati alternativamente. Questo vuol dire che il livello 9 e la funzione boost sono attivi. Continuare a premere il pulsante per impostare un calore minore. Il boost calore può essere disattivato premendo fino a che viene selezionata l'impostazione di calore '0'. Se il boost calore deve essere usato, può sempre essere attivato azionando di nuovo se il calore è impostato a livello 9. Nel display lampeggia ´A/9`. Spegnimento dei singoli riscaldatori Un riscaldatore a scelta può essere spento in due modi: . Funzionamento contemporaneo dei pulsanti e

• Riduzione dell'impostazione di calore a '0' azionando il pulsante Funzionamento contemporaneo dei pulsanti e Il riscaldatore corrispondente deve essere scelto con il pulsante attiva/disattiva riscaldatore , il punto decimale del display del riscaldatore selezionato lampeggia. Per spegnere il riscaldatore, e devono essere premuti contemporaneamente. Si sente un bip e '0' compare nel display di impostazione del calore. Se c'è calore residuo per questo riscaldatore, ciò sarà indicato da un display statico 'H' nel display di impostazione del calore. Riduzione dell'impostazione di calore a '0' azionando il pulsante 9Downloaded from www.vandenborre.be Blocco chiave La funzionalità di blocco chiave serve per bloccare ed impostare l'elettrodomestico ad una modalità di risparmio durante il funzionamento. Le modifiche come l'aumento delle impostazioni di calore e altre non sono possibili. È possibile solo spegnere l'apparecchio.

Per bloccare la modalità operativa corrente, premere il pulsante blocco chiave per almeno 2 secondi. Questa operazione viene segnalata da un bip. La spia di blocco chiave lampeggia e i comandi sono bloccati. he Il riscaldatore può essere bloccato solo in modalità operativa. Se il riscaldatore è bloccato, solo può essere azionato, tutti gli altri pulsanti non sono attivi. Solo il pulsante di accensione/spegnimento funzionerà. Se si spegne l'apparecchio, è necessario riaccenderlo e premere il pulsante di blocco per sbloccarlo prima di poterlo usare. Dopo aver premuto per 2 secondi, la spia blocco chiave scompare. Ora i comandi del piano cottura sono sbloccati e possono essere usati normalmente.

Il riscaldatore può anche essere spento riducendo l'impostazione del calore a '0'. Quando il display del riscaldatore indica ´0`, anche il punto decimale del riscaldatore selezionato si spegne. Se c'è calore residuo per questo riscaldatore, ciò sarà indicato da un display statico 'H' nel display di impostazione del calore.Downloaded from www.vandenborre.be Spegnimento in caso di temperatura in eccesso Dato che il pannello di controllo è chiuso sulla parte anteriore dei due riscaldatore, esso può diventare troppo caldo se le pentole sono state poste male in modo e il fondo della padella è vicino ma non tocca i pulsanti dei comandi. Per evitare che l'unità dei comandi del piano cottura si danneggi, viene monitorata la temperatura e l'apparecchio si spenge se il pannello di controllo supera i 60°C. Tutti i 4 riscaldatori mostrano una 't', fino a che il piano cottura si raffredda. Le funzioni di sicurezza che seguono sono disponibili per evitare operazioni non volute dei comandi del piano cottura. Isolamento di sicurezza del sensore Per evitare che l'apparecchio esegua operazioni indesiderate e casuali, è incluso il monitoraggio del sensore. Se uno o più pulsanti vengono premuti per più di 12 secondi, la routine di monitoraggio del sensore indica, con un bip, un funzionamento errato (pentola o altro oggetto posti sul pulsante, errore del sensore, ecc.) e spegne l'apparecchio. Lo spegnimento di sicurezza fa passare il piano di cottura in stand-by. Una 'F' lampeggia in tutti i display del riscaldatore una volta prima che si passi in stand-by. Se è presente calore residuo, sarà visualizzata una 'H' nell'apposito display del riscaldatore.

FUNZIONI DI SICUREZZA TOUCH CONTROLDownloaded from www.vandenborre.be Dopo che il piano cottura si è raffreddato, la 't' scompare e il piano cottura entra in modalità stand-by. Questo vuol dire che l'utente può riattivare l'apparecchio toccando . Funzioni calore residuo . Dopo che il p iano cottura viene spento quando la cottura è finita, c'è del calore che resta nel vetroceramica, e questo calore è detto residuo. Il piano cottura può calcolare approssimativamente quanto è caldo il vetro. Se la temperature calcolata è superi ore a + 60 ° C, sul display del riscaldatore corrispondente lampeggia una ´H`. Il display di calore resid uo è mostrato fintanto che la temperatura calcolata per il riscaldatore è superiore a + 60 ° C.

Il display del calore residuo ha la priorità più bassa e viene sovrascritto da tutti gli altri display come lo spegnimento di sicurezza o la visualizzazione dei codici di errore. .

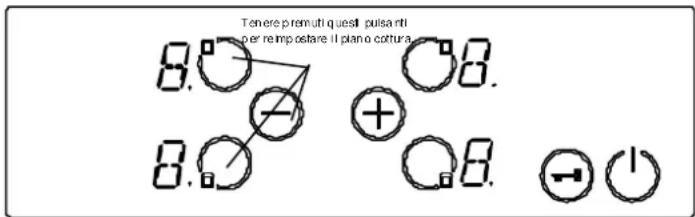

REIMPOSTAZIONE PIANO COTTURA

Quando il piano cottura è acceso per la prima volta dopo l'installazione o dopo assenza di elettricità durante il funzionamento, il piano cottura mostrerà una 'H' lampeggiante su tutti o su alcuni display. Quale visualizzi la 'H' dipende dalla modalità di funzionamento quando si è verificata l'interruzione elettrica. Ciò è dovuto al fatto che il piano cottura conserva in memoria le informazioni, non è un errore ed è normale. Per reimpostare il piano cottura, tenere premuti i pulsanti del riscaldatore in alto a sinistra, del riscaldatore in basso a sinistra e contemporaneamente, per circa 2 secondi. Ten ere p remuti q uesti pulsa nti p er reimp ostare i l pian o cottura. 12Downloaded from www.vandenborre.be Pentole con fondi duri non devono essere usate poiché possono graffiare la superficie in ceramica. Il fondo delle pentole deve essere quanto più spesso e piatto possibile. Prima dell'uso assicurarsi che i fondi siano puliti e asciutti. Mettere sempre le pentole sull'area per la cottura prima dell'accensione. Se possibile, tenere sempre i coperchi sulle pentole. Il fondo delle pentole non deve essere più piccolo o più grande delle aree di cottura, deve essere della dimensione giusta, come indicato di seguito. Prima di pulire il piano cottura, scollegare dalla presa di alimentazione. Poi assicurare che non via calore residuo nell'apparecchio. Il materiale vetroceramica è molto resistente alle alte temperature e si surriscalda. Se vi è calore residuo nell'apparecchio, la 'H' lampeggia nel display del riscaldatore. Per evitare bruciature, lasciare che l'apparecchio si raffreddi. PULIZIA DEL PIANO COTTURA IN CERAMICA . Prima di cominciare a pulire, assicurarsi che il piano cottura sia spento. Rimuovere macchie e altri tipi di incrostazioni. Particelle di polvere o cibo possono essere rimosse usando un panno umido. Se si usa un detergente, assicurarsi che non sia abrasivo. Non usare agenti abrasivi o polveri abrasive perché potrebbero danneggiare la superficie in ceramica del piano cottura. Tutte le tracce di detergente devono essere rimosse con un panno umido. Polvere, grassi e liquidi degli alimenti che sono stati cotti devono essere eliminati appena possibile. Se vengono lasciati indurire, diventano sempre più difficili da rimuovere.

Questo vale soprattutto per le miscele di zucchero/sciroppi che potrebbero macchiare in modo permanente la superficie del piano cottura se lasciate bruciare. Se questi prodotti si sono fusi sulla superficie in ceramica, è necessario rimuoverli immediatamente (quando la superficie è ancora calda) usando un raschietto per evitare danni permanenti alla superficie del piano cottura (disponibile presso il rivenditore dove è stato acquistato l'apparecchio). Non mettere sul piano cottura oggetti che potrebbero sciogliersi: cioè, plastica, alluminio, zucchero, sciroppi zuccherosi, ecc. Evitare di usare coltelli o altri utensili taglienti perché potrebbero danneggiare la superficie in ceramica. Non usare lana d'acciaio o spugne abrasive che potrebbero graffiare la superficie in modo permanente.Downloaded from www.vandenborre.be Smaltimento Se qualcosa non funziona Le telefonate sono tariffate secondo lo standard. Se c'è qualcosa che non è chiaro e si risiede nel Regno Unito, è possibile telefonare all'assistenza telefonica durante il normale orario d'ufficio: 0113 2793520 Se si ha bisogno di assistenza, chiamare al numero telefonico sulla fattura. Ci scusiamo di tutti gli inconvenienti provocati da piccole incoerenze di queste istruzioni, che potrebbero essere il risultato di miglioramenti e sviluppo del prodotto. Kesa U.K HU1 3AU 01/ 09/2007 I rifiuti di prodotti elettrici ed elettronici non devono essere smaltiti con quelli domestici. Chiedere al rivenditore presso il quale è stato acquistato l'articolo informazioni sullo smaltimento. I materiali di imballaggio devono essere riciclati usando le strutture locali. 52012436Downloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.beDownloaded from www.vandenborre.be PCH460T-E
