MANUALE UTENTE BS 1285 CLATRONIC

Elementi di comando....Pagina 3
Istruzioni per l'uso....Pagina 29
Dati tecnici....Pagina 34
Smaltimento....Pagina 34

Содержание

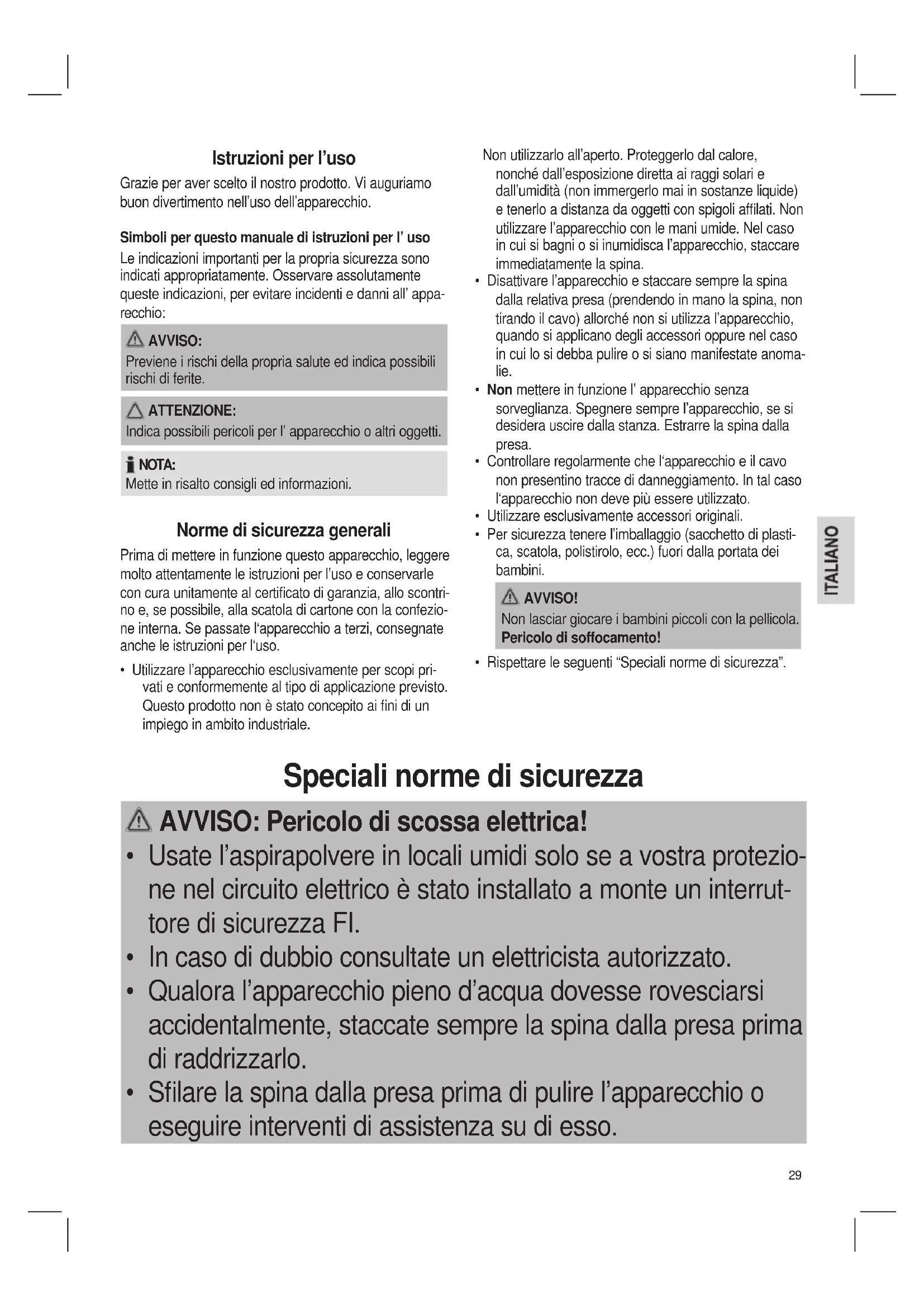

Istruzioni per l'uso

Grazie per aver scelto il nostro prodotto. Vi auguriamo buon divertimento nell'uso dell'apparecchio.

Simboli per questo manuale di istruzioni per l'uso

Le indicazioni importanti per la propria sicurezza sono indicati appropriatamente. Osservare assolutamente queste indicazioni, per evitare incidenti e danni all'apparecchio:

AVVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per l'apparecchio o altri oggetti.

NOTA:

Mette in risalto consigli ed informazioni.

Norme di sicurezza generali

Prima di mettere in funzione questo apparecchio, leggere molto attentamente le istruzioni per l'uso e conservarle con cura unitamente al certificato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna. Se passate l'apparecchio a terzi, consegnate anche le istruzioni per l'uso.

- Utilizzare l'apparecchio esclusivamente per scopi privati e conformemente al tipo di applicazione previsto. Questo prodotto non è stato concepito ai fini di un impiego in ambito industriale.

Non utilizzarlo all'aperto. Proteggerlo dal calore, nonché dall'esposizione diretta ai raggi solari e dall'umidità (non immergerlo mai in sostanze liquide) e tenerlo a distanza da oggetti con spigoli affilati. Non utilizzare l'apparecchio con le mani umide. Nel caso in cui si bagni o si inumidisca l'apparecchio, staccare immediatamente la spina.

• Disattivare l'apparecchio e staccare sempre la spina dalla relativa presa (prendendo in mano la spina, non tirando il cavo) allorché non si utilizza l'apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifestate anomalie.
• Non mettere in funzione l'apparecchio senza sorveglianza. Spegnere sempre l'apparecchio, se si desidera uscire dalla stanza. Estrarre la spina dalla presa.
• Controllare regolarmente che l'apparecchio e il cavo non presentino tracce di danneggiamento. In tal caso l'apparecchio non deve più essere utilizzato.
• Utilizzare esclusivamente accessori originali.
• Per sicurezza tenere l'imballaggio (sacchetto di plastica, scatola, polistirolo, ecc.) fuori dalla portata dei bambini.

AVVISO!

Non lasciar giocare i bambini piccoli con la pellicola. Pericolo di soffocamento!

- Rispettare le seguenti "Speciali norme di sicurezza".

Speciali norme di sicurezza

AVVISO: Pericolo di scossa elettrica!

• Usate l'aspirapolvere in locali umidi solo se a vostra protezione nel circuito elettrico è stato installato a monte un interrutto di sicurezza FI.
• In caso di dubbio consultate un elettricista autorizzato.
• Qualora l'apparecchio pieno d'acqua dovesse rovesciarsi accidentalmente, staccate sempre la spina dalla presa prima di raddrizzarlo.
• Sfilare la spina dalla presa prima di pulire l'apparecchio o eseguire interventi di assistenza su di esso.

AVVISO:

• Non usate l'apparecchio in locali a rischio di esplosione.
• Non aspirate mai liquidi esplosivi (come gasolio, benzina, solvente per colori, acetone) e polveri esplosive (come polve-ri di magnesio e alluminio), gas combustibili nonché solventi e acidi non diluiti, pericolo di esplosione! Mediante i vortici dell'aria di aspirazione potrebbero formarsi vapori o miscele esplosive. Queste sostanze potrebbero intaccare i pezzi e i materiali impiegati.

- Non tentare di riparare l'apparecchio, bensì rivolgersi a un tecnico autorizzato. Al fine di evitare l'insorgere di situazioni di pericolo, si raccomanda di contattare il costruttore, il nostro servizio di assistenza tecnica o un tecnico ugualmente qualificato per la sostituzione del cavo di alimentazione difettoso con un cavo equivalente.

- Il ferro da stiro può essere utilizzato dai bambini da 8 anni in su e dalle persone con ridotte abilità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza sotto la diretta supervisione o dietro istruzioni sull'uso sicuro dell'apparecchio e sui possibili pericoli derivanti dal suo utilizzo.

- I bambini non devono giocare con l'apparecchio.

- Pulizia e manutenzione non devono essere eseguiti da bambini senza supervisione.

• Non utilizzare l'apparecchio per aspirare ceneri ancora calde oppure oggetti affilati o acuminati.
• Durante l'utilizzo dell'apparecchio, tenere la bocchetta dell'a-spiratore lontana da capelli, abiti e da altre parti del corpo.
• Tenete l'aspirapolvere lontano da sorgenti di calore come radiatori, forni eccetera!

Elementi di comando

1 Grata di ventilazione
2 Tubo di aspirazione in 2 pezzi
3 Apertura di scarico
4 Impugnatura
5 I/O Interruttore on/off
6 Custodia motore
7 Cavo di alimentazione
8 Apertura di aspirazione
9 Collegamento del tubo flessibile

11 Rulli

13 Recipiente di raccolta

14 Ugello pavimento

15 Leva per estendere e ritrarre la spazzola

16 Meccanismo di bloccaggio

17 Tubo flessibile di aspirazione

18 Scocca portaccessori

Accessori:

10 Spazzola

12 Bocchello per fughe

Senza figura

Filtro permanente (Aspirazione a secco)

Anello di tenuta (Aspirazione liquidi)

Filtro protettivo in gommapiuma

Avvertenze per l'uso

Impiego conforme

• Conformemente alla sua descrizione e alle avvertenze di sicurezza l'apparecchio è destinato ad essere impiegato come aspirapolvere a secco/umido.
• Inoltre dispone di un collegamento supplementare con funzione di soffi aggio.
• Ogni altro uso non è considerato conforme ed è vietato.

Montaggio dei rulli (11)

Prima di utilizzare l'applicazione fissare i rulli al piedino dell'unità di raccolta (13).

1. Aprire i due meccanismi di bloccaggio (16).
2. Rimuovere l'alloggiamento motore (6) dall'unità di raccolta.
3. Ribaltare il gruppo di raccolta.
4. Inserire i rulli con I perni nei fori in dotazione al fine-corsa.
5. Rimettere in posizione l'unità in modo che sia appoggiata ai rulli.

Inserimento del filtro permanente (soltanto per aspirazione a secco)

L'apparecchio è dotato di filtro permanente che può essere facilmente inserito e pulito.

- Collocare il bordo in gomma del sacchetto raccoglipolvere sul bordo del gruppo di raccolta, che assicura che l'alloggiamento del motore sia a tenuta.

Filtro protettivo in gommapiuma

Sotto il motore è collocato un filtro protettivo in gommapiuma. Serve parimenti per l'aspirazione a secco e a umido.

- Se il filtro non è ancora collocato in posizione posizionare il filtro protettivo sul cestino di aspirazione. La gomma del filtro protettivo deve essere fissata accuratamente sul cestino di aspirazione. - Controllate regolarmente che il filtro sia posizionato correttamente e sia in buone condizioni.

Applicare la custodia del motore

i NOTA: Anello di tenuta

• Se non si utilizza il filtro prrmanente montare sempre l'anello di tenuta in dotazione. Fissarlo sul bordo dell'unità di raccolta.

• Controllare che la tenuta ingomma sia posizionata correttamente sul bordo del contenitore. Se ciò non è il caso, va persa potenza di aspirazione.

• Regolare l'alloggiamento del motore in modo che l'interruttore ON/OFF si trovi al di sopra dell'apertura di aspirazione.

• Chiudere entrambiil meccanismi di bloccaggio.

Collegamento e scollegamento del flessibile (17)

Funzione di aspirazione

- Insrire il collegamento del flessibile (9) nell'apertura di aspirazione (8) sull'unità di raccolta. Si sente un clic quando è collocato correttamente.

Funzione di soffiaggio

- Inserire il collegamento flessibile nell'apertura di soffiaggio (3) sul gruppo motore. Si sente un clic quando esso è inserito correttamente.

Scollegamento del flessibile

- Premere il tasto sul collegamento flessibile per staccare il flessibile.

Flessibile di aspirazione in 2 parti (2)

• Fissate la parte più spessa del flessibile di aspirazione senza il supporto sull'estremità del flessibile.
• Fissare la parte più spessa del flessibile di aspirazione con il supporto sull'altro flessibile di aspirazione.

- Per rilasciare i flessibili di aspirazione, tirarli girandoli leggermente.

Supporto bocchette

Ugello pavimento (14)

L'ugello pavimento è dotato di rulli per una facile guida.

È possibile utilizzare l'ugello pavimento per pulire superfici lisce e asciugare o bagnare tappeti.

- Utilizzare la leva (15) per impostare le spazzole verso l'esterno o verso l'interno.

L'utilizzo migliore è determinato dalla struttura del pavimento. Si consiglia l'uso seguente:

• Uso senza spazzole:

• Per pulire a secco pavimenti lisci o moquette (a pelo lungo);
• Per pulire pavimenti bagnati e lisci.

i NOTA:

• Questa impostazione è adatta inoltre all'aspirazione di acqua in aree estese.
• Controllare la capacità max dell'unita di raccolta. 10 I di liquido senza aggiunta di detersivo.

• Per pulire a secco pavimenti lisci e moquette (a pelo corto);
• Per pulire (strofinare) pavimenti bagnati lisci e moquette bagnate (a pelo corto).

Ugello fessure (12)

Per aspirare in angoli e fessure ecc.

Ugello spazzole(10)

Per pulire tappezzeria o tende.

• Per rimuovere gli attacchi ugello dal flessibile di aspirazione, staccarli girandoli leggermente.
• Per conservare gli ugelli, utilizzare i supporti dell'aspirapolvere sopra i rulli.

Grata di ventilazione (1)

Aprire la grata di aerazione sull'impugnatura del flessibile per la regolazione dell'aria o per staccare pezzi che aderiscono alla bocchetta.

Cavo di alimentazione (7)

• Svolgere completamente il cavo con l'apparecchio in funzione.
• Dopo l'uso, lasciar raffreddare l'alloggiamento motore. È possibile quindi avvolgere il cavo introno all'alloggiamento motore e fissarlo con il relativo morsetto.

Accensione/Spegnimento

Accendere (I) e spegnere (O) l'apparecchio con il tasto ON/OFF (5).

Posizione di parcheggio

Sulla parte inferiore del flessibile di aspirazione si trova un supporto.

• Fissare il flessibile di aspirazione con il supporto all'attacco di parcheggio (18) sull'alloggiamento moto-re.
• Il flessibile di aspirazione è troppo lungo? Separare le due parti del flessibile di aspirazione e fissare la parte superiore del flessibile di aspirazione al supporto sulla parte inferiore del flessibile di aspirazione.

Funzionamento

Preparazione

1. Selezionate gli accessori desiderati.
2. Srotolate completamente il cavo.
3. Controllare che la tensione di rete che si desidera utilizzare coincida con le informazioni riportate sulla targhetta nominale.

ATTENZIONE:

Prendere nota dei limiti determinati dalla lunghezza del cavo.

Aspirazione a secco

1. Collocare il filtro permanente nell'unità di raccolta.
2. Applicate la custodia del motore.
3. Chiudere il meccanismi di bloccaggio.
4. Montate gli accessori.
5. Collegare la spina principale a una presa con messa a terra correttamente installata.
6. Accendete l'apparecchio.
7. Utilizzare quindi l'apparecchio operando in modo da usare una velocità sempre costante. Non è necessario esercitare pressione sull'apparecchio.

Aspirazione ad umido

ATTENZIONE:

• Non utilizzare l'apparecchio per far schiumare il detersivo.
• Rimuovere sempre il filtro permanente quando si aspirano liquidi. Inserire invece l'anello di tenuta.
• Controllare che il filtro protettivo sia montato correttamente.

• Prima di usare di nuovo la funzione di aspirazione a secco, tutti i pezzi devono essere asciutti.

• Sfilare la spina dalla presa.

• Rimuovere il filtro permanente.
• Montare l'anello di tenuta sul bordo dell'unità di raccolta.
• Applicate la custodia del motore.
• Chiudere i meccanismi di bloccaggio.
• Montate gli accessori.

• Collegare la spina principale a una presa con messa a terra correttamente installata.

• Accendete l'apparecchio.

ATTENZIONE:

Spegnere immediatamente l'apparecchio nei seguenti casi:

• Formazione di schiuma
• Fuoriuscita di liquidi
• Unità piena.
• Unità caduta.

i NOTA:

• L'unità di raccolta può contenere max 10 l di liquido (senza formazione di schiuma).
• Se si forma schiuma nell'unità di raccolta, la capacità max è soltanto 1,5 l.
• Quando il contenitore è pieno, la vite galleggiante chiude l'apertura di aspirazione e il motore funziona con un regime più alto. Spegnere subito l'apparecchio e svuotarlo.

Svuotamento del filtro permanente e dell'unità di raccolta

1. Spegnete l'apparecchio con l'interruttore On/Off. Staccare la spina dalla presa di rete.
2. Aprire i meccanismi di bloccaggio. Togliete la custodia del motore.
3. Rimuovere il filtro permanente, se possible. Scuoterlo.
4. Rimuovere il flessibile di aspirazione.
5. Svuotate il recipiente di raccolta.
6. Reinserire il filtro permanente nell'unità di raccolta all'occorrenza.
7. Montate di nuovo il collegamento del flessibile e la custodia del motore.
8. Chiudere i meccanismi di bloccaggio.
9. Riavviate l'aspirapolvere.

Pulizia e conservazione

AVVISO:

• Prima di procedere alla pulizia estrarre sempre la spina dalla presa di corrente.
• In nessun caso immergere la custodia del motore in acqua per la pulizia. Ne potrebbe conseguire un corto circuito o incendio.

ATTENZIONE:

• Non usare pagliette o altri oggetti abrasivi.
- Per la pulizia non usare detersivi forti o abrasivi.

Recipiente di raccolta

• Dopo l'uso risciacquate il recipiente di raccolta con acqua corrente.
• Potete rimuovere tracce di sporco nel recipiente con una spugna o una spazzola di nylon.

Filtro permanente e filtro protettivo in gommapiuma

Pulire il filtro protettivo in gommapiuma ogni terzo o quinto svuotamento.

• Estrarre l'alloggiamento motore e rimuovere il filtro.
• Pulizia rapida: Battere o spazzolare i filtri per rimuovere eventuali residui.
• Lavaggio manuale: in caso di sporco insistente si consiglia un lavaggio a mano fino a 40°C.

NOTA:

• Far asciugare sempre i filtri all'aperto.
• Far sempre funzionare nuovamente l'apparecchio con i filtri asciutti.

Custodia

AVVISO:

Non immergere il motore in acqua!

• La custodia può essere pulita con un panno leggermente inumidito.
• Dopo la pulizia asciugate tutti i pezzi con un panno asciutto.

Conservazione

• Pulire l'apparecchio come descritto e lasciarlo asciugare.
• Si consiglia di tenere il dispositivo nella confe-zione originale se l'apparecchio non sarà usato per lunghi periodi.
• Tenere sempre l'apparecchio fuori dalla portata dei bambini in un luogo asciutto e ben ventilato.

Rimozione guasti

• L'apparecchio non entra in funzione.

Rimedio: Controllate il collegamento alla rete elettrica. Controllate la posizione dell'interruttore.

• L'apparecchio non aspira.

Possibile causa: Unità di raccolta piena.

Rimedio: Svuotare l'unità di raccolta.

Possibile causa: Manca l'anello di tenuta tra alloggiamento motore e unità di raccolta.

Rimedio: Controllate la guarnizione.

Possibile causa: Nel flessibile di aspirazione o nella spazzola si trova un corpo estraneo.

Rimedio:

Controllate che non ci siano corpi estranei sugli accessori.

Possibile causa:

L'apparecchio è caduto.

Rimedio:

1. Spegnere l'apparecchio.
2. Attendere che il motore sia completamente spento
3. Riavviare l'apparecchio.

• L'apparecchio si spegne durante il funzionamento.

Possibile causa:

L'apparecchio è dotato di termica che spegne automaticamente l'apparecchio in caso di surriscaldamento.

Rimedio:

Far raffreddare l'apparecchio per circa 15 minuti prima di utilizzarlo.

Dati tecnici

Modello: BS 1285

Alimentazione rete: 220-240 V\~, 50/60 Hz

Consumo di energia:

Classe di protezione:......II

Capienza del recipiente:.... appros. 20 Litri

Capacità utile nell'impiego ad umido:...... appros. 10 Litri

Capacità utile nel filtro fisso:....appros. 6 Litri

Pso netto:....appros. 5,8 kg

Si riserva il diritto di apportare modifiche tecniche e di design nel corso dello sviluppo del prodotto.

Questo apparecchio è stato controllato sulla base di tutte le direttive CE attuali in vigore in questo settore, quali per esempio la normativa in materia di compatibilità elettromagnetica e la direttiva in materia di bassa tensione, ed è stato costruito conformemente alle norme di sicurezza più moderne.

Smaltimento

Significato del simbolo "Eliminazione"

Salvaguardare l'ambiente, gli elettrodomestici non vanno eliminati come rifiuti domestici.

Per l' eliminazione degli elettrodomestici, fare uso dei posti di raccolta previsti per questo tipo e porre quegli elettrodomestici che non sono più in uso.

Si contribuisce così ad evitare un effetto potenziale sull' ambiente e sulla salute, dovuto magari ad una eliminazione sbagliata.

Questo significa un contributo personale alla riutilizzazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed apparecchi elettronici usati.

Si possono trovare le corrispondenti informazioni sugli appositi luoghi di raccolta, nelle amministrazioni dei comuni.

Instruction Manual
