Marca	Jøtul
Modello	F 371
Tipo di prodotto	Stufa a legna
Materiale	Ghisa
Finitura	Verniciatura (nero o grigio)
Combustibile	Legna esclusivamente (ciocchi)
Lunghezza massima dei ciocchi	30 cm
Potenza termica nominale	5,5 kW
Rendimento	73 %
Tasso di CO (al 13% O₂)	0,12 %
Temperatura dei fumi	330 °C
Tiraggio consigliato	12 Pa
Portata massica dei fumi	5,9 g/s
Peso (approssimativo)	circa 156 kg
Modalità di funzionamento	Intermittente
Tipo di condotto fumario	Superiore o posteriore
Manutenzione	Pulizia regolare del vetro, pulizia annuale della canna fumaria
Sicurezza	Distanze minime dai materiali combustibili (vedere manuale)
Opzioni disponibili	Piastre decorative, kit di rotazione, pietra ollare, ecc.

Domande frequenti - F 371 Jøtul

Come installare la stufa Jøtul F 371?

L'installazione deve essere affidata a un installatore qualificato. Rispettare le distanze di sicurezza minime indicate nel manuale (fig. 1a). La stufa può essere collegata a un camino con un condotto approvato. Assicurarsi che il pavimento supporti il peso (circa 156 kg). Per i dettagli, consultare la sezione 4.0 del manuale.

Che tipo di legna usare?

Utilizzare legna secca (umidità < 20%) preferibilmente di essenze come betulla, abete rosso, faggio o quercia. I ciocchi non devono superare 30 cm di lunghezza. Non utilizzare mai legna trattata, verniciata o rifiuti.

Come accendere il fuoco?

Aprire le prese d'aria superiore e inferiore. Posizionare due ciocchi sul fondo, carta stropicciata tra di essi e piccola legna da accensione. Accendere la carta. Lasciare lo sportello socchiuso se necessario. Una volta acceso il fuoco, chiudere la presa d'aria inferiore e regolare la combustione con la presa d'aria superiore.

Come regolare l'ingresso dell'aria?

La stufa dispone di due comandi: la presa d'aria superiore (fig. 29A) e la presa d'aria inferiore (fig. 29B). Spinta = chiusa, tirata = aperta. Utilizzare la presa d'aria superiore per regolare la velocità di combustione. La presa d'aria inferiore deve essere chiusa dopo l'accensione per evitare di danneggiare il focolare.

Come pulire il vetro?

Utilizzare un panno umido imbevuto di cenere per strofinare il vetro, quindi risciacquare con acqua pulita. Per una pulizia ottimale, utilizzare un detergente per vetri, ma non spruzzarlo direttamente sul vetro. Una combustione vivace riduce i depositi di fuliggine.

Come mantenere la stufa?

Eseguire una pulizia annuale dell'interno del focolare e una pulizia della canna fumaria. Controllare lo stato delle guarnizioni e sostituirle se necessario. Pulire le superfici esterne con una spazzola. Utilizzare solo ricambi originali.

Cosa fare in caso di incendio della canna fumaria?

Chiudere tutte le serrande e le prese d'aria. Tenere chiuso lo sportello della camera di combustione. Verificare l'assenza di fumo in soffitta e cantina. Contattare immediatamente i servizi antincendio. Far ispezionare l'impianto da un professionista prima di riutilizzarlo.

Quali sono le distanze di sicurezza?

Le distanze minime rispetto ai muri combustibili sono indicate nella fig. 1a. Ad esempio, per il modello base: distanza dalla parete posteriore (a) = 440 mm, dalla parete laterale (b) = 1125 mm. Rispettare anche uno spazio di almeno 1000 mm dal soffitto.

Come sostituire le piastre di rivestimento?

Sollevare il bordo anteriore del deflettore e inclinarlo verso l'esterno. Rimuovere le piastre di rivestimento laterali e posteriori. Sollevare la griglia mobile e la piastra di fondo. Invertire i passaggi per rimontare. Utilizzare strumenti senza danneggiare le piastre in vermiculite.

Cosa fare se il tiraggio è debole?

Verificare che la canna fumaria abbia la sezione minima richiesta e non sia ostruita. Assicurarsi che la legna sia secca. Aprire una finestra per migliorare l'ingresso dell'aria. Se il problema persiste, contattare un professionista per verificare la canna fumaria.

MANUALE UTENTE F 371 Jøtul

0150 mm/min.177cmseccion

transversal

Peso con:

1.0 Conformità alle leggi 62
2.0 Dati tecnici 62
3.0 Sicurezza 63
4.o Installazione 68
5.0 Utilizzo giornaliero
6.o Manutenzione 78
7.0 Assistenza 79
8.o Risuzione dei problemi 8o
9.o Accessori opzionali. 81
10.o Garanzia 81

Su tutti i nostri prodotti è applicata un'etichetta che indica il numero di series e l'anno. Annotare quello numero dove individato nelle istruzioni di installmente.

Citare sempre quello numero di serie quando ci si rivolge al rivenditore o a Jotul.

Serial no.

1.o Conformità alle leggi

L'installazione di una stufa deve essere eseguita in conformità alle leggi e alle norme locali di agli paese.

L'installazione del prodotto deve essere conforma a tutte le norme locali, incluse quale che fanno riferimento a direttive europee o specifiche del paese.

L'installazione può essere effettuata solo dopo un'accurata ispezione da parte di personale qualificato.

Sul prodotto e applicata una targhetta, realizata in materiale termoresistente e contente dati e informazioni sull'identificazione e documentazione del prodotto.

2.0 Dati tecnici

Materiale: Ghisa
Rivestimento esterno: Vernice nera o griglia
Combustible: Legna
Lunghezza massima dei ceppi:
Scarico fumi:
Dimensioni condotto dei fumi:
Chisa
Vernic nera o grigia
Legna
30cm
Superiore, posteriore
0150 mm/min.sezione

trasversale 177~cm^2

Peso approximativo:

• con base in ghisa:
• con base in calcestruzzo:
• con piedistallo in ghisa:
• con montante in ghisa:
• con base in ghisa

con porta in veto:

• con base in veto:
• Jotul F 377 con pietra allare:
  Jotul F 377 HT con pietra ollare: circa 270 kg
  Jotul F 377 con systemadi stoccaggio del calorie e pietra ollare:
• contrémontanti:
  Accessoriorpzionali:
  circa 158 kg
  circa 220 kg
  circa 330 kg
  circa 149kg

Piastre decorative protezione per finestre laterali, inserto rotante (Jotul F 373), pietra ollare -superiore, decorazione in vetro - superiore/laterale/ anteriore, contentitore per la legna, porta per vano porta legna in ghisa (Jotul F 371), Parte superiore alta, pietra ollare per Jotul F 377, pietra ollare per Jotul F 377 HT, kit di convenzione, sistema di stoccaggio del calorie.

vedere fig.1

Dati tecnici conformi alla normativa EN 13240

Potenza termica nominale: 5,5 kW

Massa di gas prodotta dai fumi: 5.9 g/sec

Tiraggio raccomandato della

canna fumaria: 12 Pa

Rendimento:

Emissione di CO (13%)

Temperatura dei gas prodotti

dai fumi:

Tipodi funzionamento:

12 Pa
73% @5,8kW
0,12%

330°C

intermittente

Per combustione intermittente, in quello contesto, si intende il normale utilizzo del camino, ossia con aggiunta di combustibile non appena da quello precedente si è formata una quantità adeguata di braci.

Circolazione dell'aria

Il condotto per l'aria esterna può essere inserito direttamente in Jotul F 370 Series attraverso:

• Un tubo flessibile di circolazione dell'aria dall'esterno/dalla canna fumaria (solo se la canna fumaria presenta un proprio condotto per l'aria esterna) diretto al connettore dell'aria esterna del prodotto.

Attraverso una parete esterna

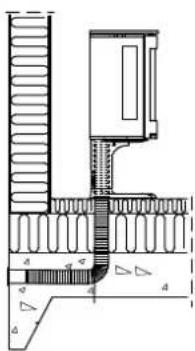

Attraverso il pavimento e la piastra di terra

Attraverso il pavimento e il basamento

Indirettamente atraverso una parete esterna

3.o Sicurezza

Nota: per garantire prestazioni e sicurezza ottimali, le stufe Jøtul devono essere montate da un installmente qualificato.

Qualunque modifica al prodotto da parte del distributore, installatore o consumatore cui lo imprevisto del prodotto e delle funzionalità di sicurezza. Lo stesso si applica all'installazione di accessori o di extra opzionali non forniti da Jotul. Ciò cui riguardare sono componenti essenziali per il funzionamento e la sicurezza del caminetto eventualmente smontati o rimossi.

In tutti i casi citati, il produttore non potra essere ritenuto responsable o punibile per il prodotto, rendendo nullo e non valido agli reclamo.

3.1 Misure di prevenzione antincendio

Ogni utilizzato del caminetto ha in se un certo elemento di pericolò. Pertanto, è necessario seguire attendamente le seguenti istruzioni:

• Le distance minime di sicurezza in caso di utilizzo del caminetto sono fornite nella fig.1.
• Assicurarsi che gli arredi e altri materiali inflammabili non siano troppo vicini al caminetto. I materiali inflammabili non devono mai essere posizionati entro 1000 mm dal caminetto.
• Attendere l'estinzione del fuoco. Non spegnere mai le fiamme con acqua.
• Il caminetto acceso diventa caldo e più causare bruciature se toccato.
  Rimuovere lacene solo con il caminetto freddo. Lacene cui contenere braci calde, pertanto delve essere collocata in un contentatore ignifugo.
• La genere deve essere collocata all'esterno o svuotata in un luogo in cui non rappresenta un pericolo potenziale di incendio.

In caso di incendio della canna fumaria

• Chiudere tutte le aperture e le presedaria.
• Tenere chiusa la porta del camino.
• Verificare la presenza di fumo in cantina e in soffitta.
• Chiamare i vigili del fuoco.
• Prima di utilizzato di nuovo il camino e la canna fumaria dopo un incendio, è necessario che vengono controllati da un technician specializzato che ne assicuri l'integrità e il corretto funzionamento.

Jotul F 370
Distanza minima dalla parete combustibile, fig. 1a

Collocamento Dimensioni/distanze	a	b	c	d	e	f	g	h	i
Modello base	440	1125	920	650	480	612	407	701	160
Con piastre decorative, protezione per finestre laterali	340	982	777	550	380	612	407	601	160
Con canna fumaria in acciaio semi isolati	440	1125	920	650	480	552	347	701	100
Con decorazione in vetro, laterale	190	771	566	400	280	558	353	501	* 160
Jøtul F 370 C (Prodotto con kit di convenzione con vetro, laterale, e canna fumaria in acciaio semi isolati)	150 742	537 380			400 524	319 641 50
Jøtul F 377 (versione con pietra ollare - laterali e top)	250 915	710 502 400				539 334	647		50

• Se viene usata una canna fumaria in acciaio la misura sare 100 mm.

Fig. 1a

Jotul F371/F373/F374/F375/F376/F377/F379/F370C

consultant

Distanza minima alla parete combustibile.

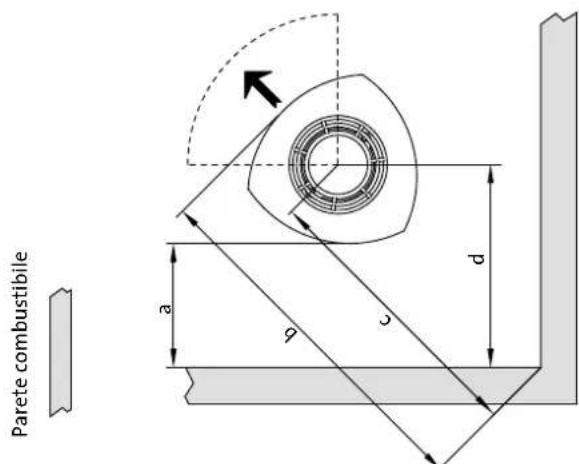

Distanza dalla parete combustibile con piedistallo girevole. Consultare la tabella sotto.

482

Jotul F 377:

Dimensioni minime per la piastra
di protezione del pavimento
X/Y = In conformità alle leggi
e alle normative nazionali.

4-4633-P11

Jotul F 370

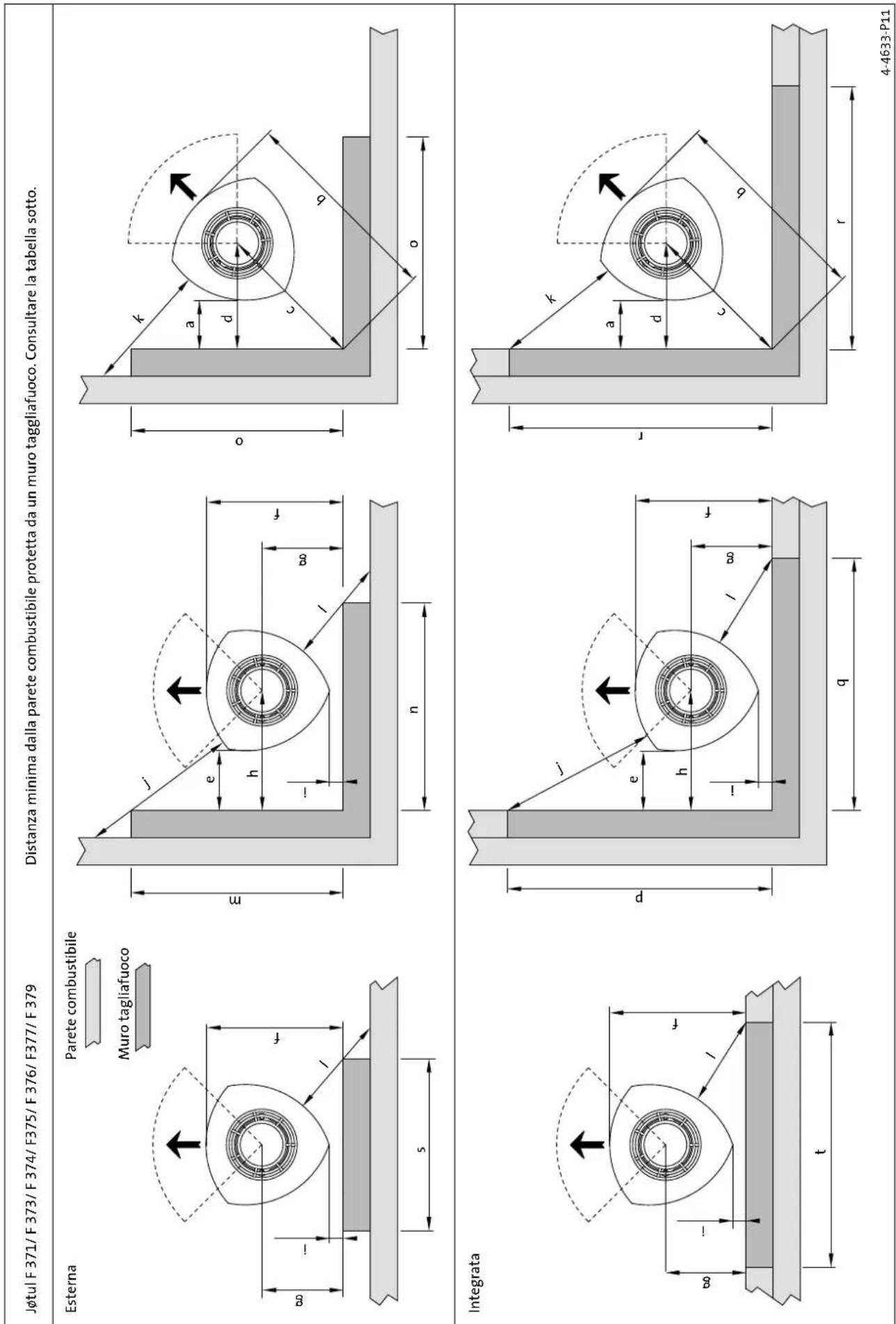

Distanza minima dalla parete combustibile protetta da un muro tagliafuoco, fig. 1b

Fig. 1C

Collocamento\Dimensioni/distanze	a	b	c	d	e	f	g	h	i	j	k	l	m	n	o	p	q	r	s	t
Modello base	100	643	438	310	200	492	287	421	40	550	480	440	735	799	773	934	999	962	756	1156
Con piastre decorative, protezione per finestre laterali	100	643	438	310	200	492	287	421	40	550	380	340	735	669	659	934	884	841	556	930
Jøtul F372, F 375, F 376, F 379 con aria esterna attraverso una parete	100	643	38 310	200 55	2 347 4	21 100				550	--	795	--	994	--
Jøtul F 370 C (versione con kit di convenzione e canna fumaria in acciaio semi isolato)	100	671 466	330 20	0 524	3 19 441	50 550	400 200	888 -	807 956	- 897	-
Jøtul F 377 (versione con pietra ollare -laterali e top)	100	703 498	354 20	0 539	3 34 447	50 550	400 250	892 -	885 961	- 960	-

• Seiene usata una canna fumaria in acciaio la misura sare 100 mm.

Distanza minima dal muro per installatione di Jotul F 375, F 376 e Jotul F 379 con presa d'aria dall'esternoattraverso il muro.

Fig.1b

ITALIANO

3.2 Pavimento

Basamento

È importante accertarsi che le dimensioni dei basamenti siano adatte al camino. Cf. «2.o Dati tecnici» per le specifiche sul peso. Durante l'installazione, si consiglia di rimuovere la pavimentazione non fissata al sottofondo (pavimento antivibrante).

Requisiti per la protezione del pavimento di legno

Jotul F 370 Series (eccetto Jotul F 374) è dotato di uno scudo termico che protegge il pavimento dal calore. Il prodotto è dotato di una protezione aggiuntiva per il pavimento pertanto cui essere direttamente appoggiato sul pavimentoanche se di legno.

Eventuali pavimentazioni in materiali infiammabili come linoleum, moquette, ecc. devono essere rimosse da quello paiastra di protezione del pavimento.

Requisiti per la protezione di pavimento infiammabile davanti alla stufa

La piastra anteriore deve essere conforme alle leggi e alle norme nazionali.

Contattare le autorità edilii locali in relazione alle disposizioni e ai requisiti di installmente.

3.3 Pareti

Distanza da pareti di materiale inflammabile

É consentito l'utilizzo con condotti del fumo non isolanti con la distanza dalla parete di materiale inflammabile descritta nella fig. 1.

3.4 Soffitto

La distanza minima tra la stufa e il soffitto in materiale inflammabile deve essere almeno di 1000 mm.

4.o Installazione

Nota importante! Prima di procedere all'installazione, ispezionare la stufa e accertarsi che non sia danneggiata.

Il prodotto è pesante. Sarà necessario chiedere aiuto per installare e sistmare la stufa in posizione.

4.1 Per installazione

1. Il prodotto standard viene fornito in due imballaggi: uno con il caminetto e l'altro con la base opzionale in ghisa/ calcestruzzo/vetro o il piedistallo in ghisa.
2. Eliminato l'imballo del prodotto, rimuovere le piastre refrattarie, il parafiamma, il deflettore di aspirazione, la piastra di base, il ceneraio e la grata perforata. Rimuovereanche le piccole piastre refrattarie laterali e la guarnizione del condotto del fumo che sono nel ceneraio.

Fig. 3

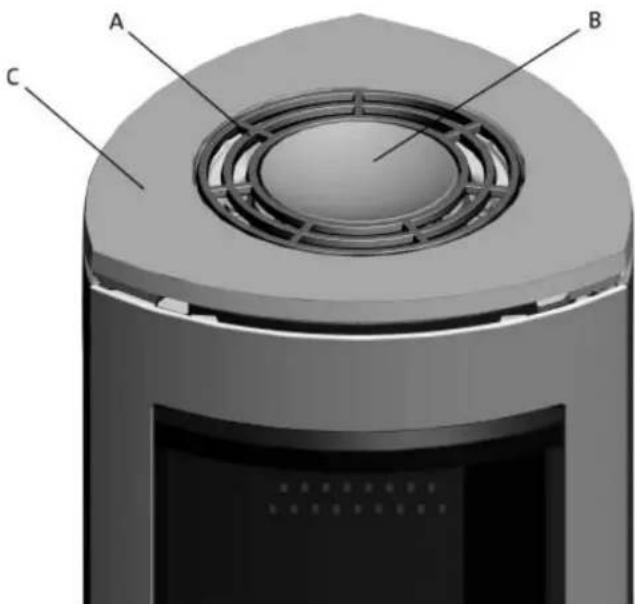

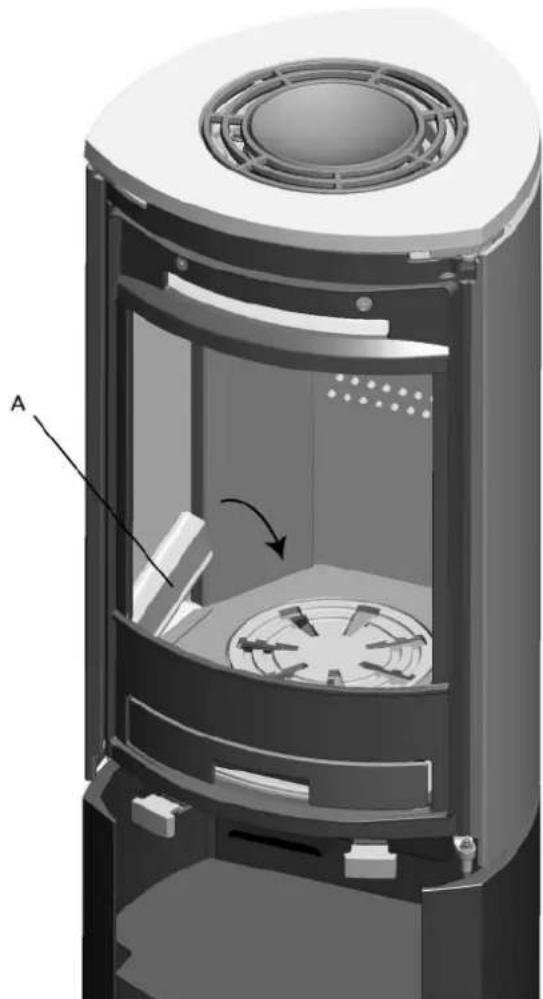

1. Sollevare la piatra superiore con la griglia superiore (fig. 3 A) e la vaschetta (fig. 3 B).
2. Ispezionare il prodotto per assicurarsi che sia privo di danni e che le manopole di regolazione funzionino (fig. 29 A, B e C).

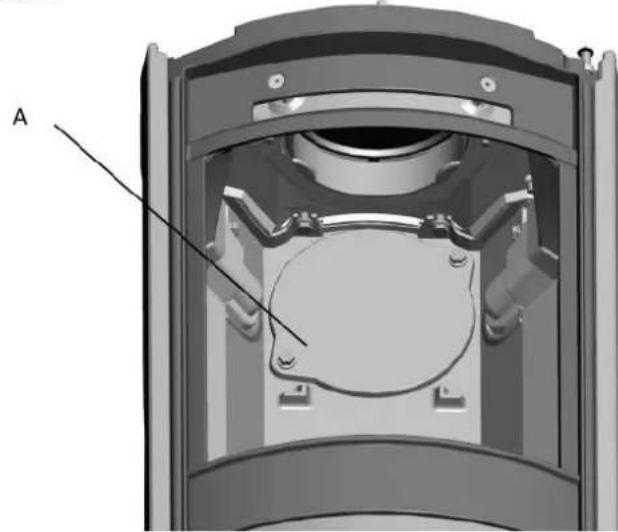

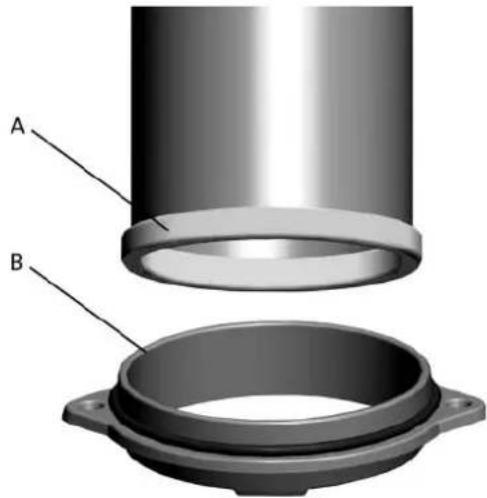

3. Sesiutilizzaloscarico posteriore delcondotto delfumo,praticare deiforifig.5A)nelle coperture del condotto prima dirimuoverle.

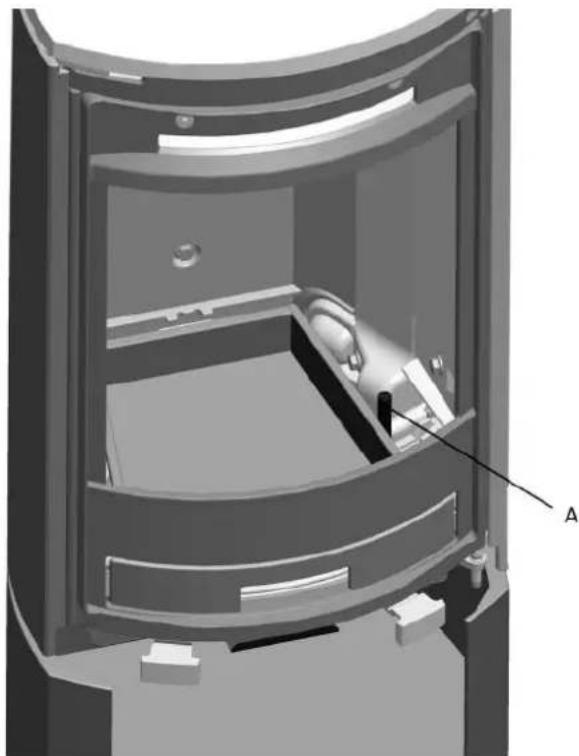

4. Posizione are il blocco di legno (fig. 5 B) che fissa i deflettori di aspirazione in modo da sostenere le piastre laterali quando vengono rimoso le copertura.
5. Stendere il cartone di imballaggio sul pavimento. Reclinare con cautela la stufa.

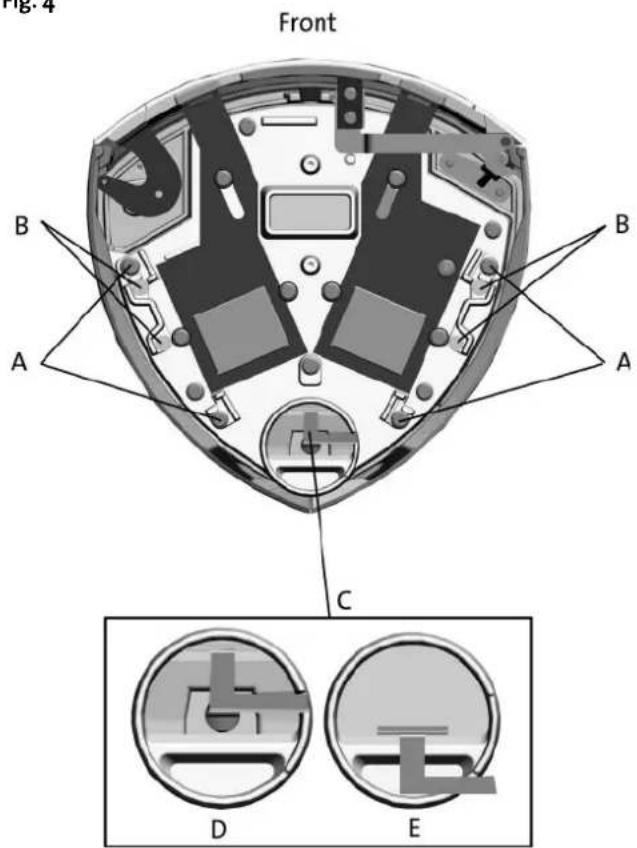

Fig.4

8. Se siutilizzera I'inserto decorativo in vetro (accessori optionali),occorre rimuovere le 4 viti a testa incassata sul fondo (fig. 4 B),con I'ausilio della chiave fornita con I'inserto decorativo in vetro.

4.2 Assemblaggio

Jotul F 371 - La base in ghisa

Nota: In caso di collegamento del tubo flessibile atraverso un foro nel pavimento, non estrare le piastre di copertura rimovibili.

Fig.5

1. Per collegare il tubo flessibile da 100mm , preposto all'immissione di aria esterna, alla presa d'aria (fig. 4 C) fatto la camera di combustione, praticare un foro (fig. 5 C) nelle copertura prima di rimuoverle. Nota: al momento di rimuoverre le copertura, verificare che la piastra posteriore nella base (fig. 6 A) sua posizionata.

ITALIANO

Fig. 6

1. Rimuovere il rack e la piatra posteriore (fig. 6 A) nella base. Controllare che la maniglia all'interno della presa d'aria esterna (fig. 4 D) sua nella posizione corretta.
2. Assemblare la base con la camera di combustione, con l'ausilio delle 4 viti (M8x30mm) del sacchetto (Fig. 4 A).
3. Con un assistente sollevare con cautela il prodotto.

Fig.7

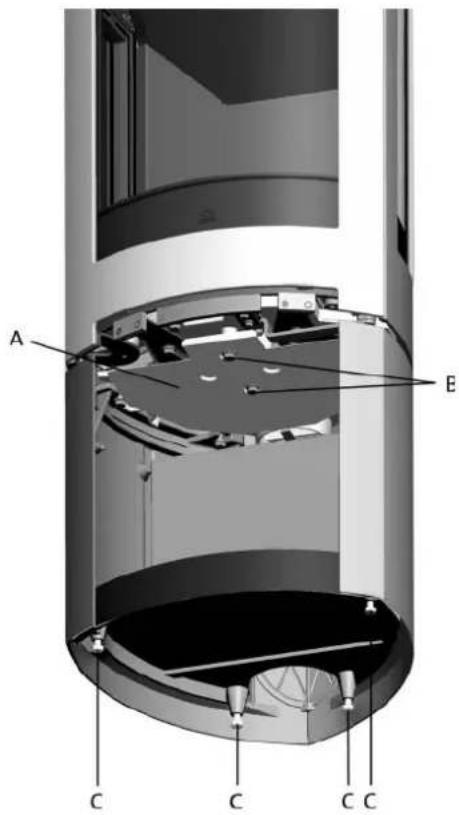

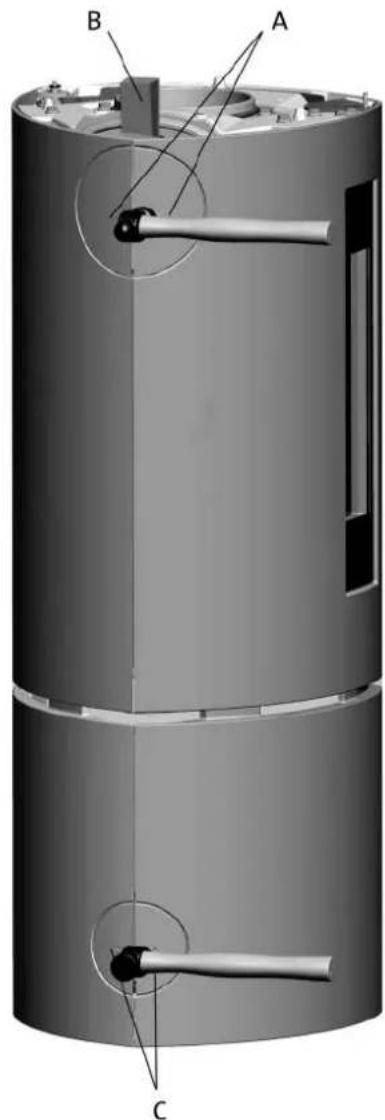

1. Regolareil prodottoututilzzandole4vitidiregolazione(cfr.fig.7C).
2. Infilare il tubo flessibile atraverso il foro e fissario sull'uscita con l'ausilio di una fascetta stringitubo.N.B.Accertarsi che il tubo flessibile sia sufficientemente lungo per evitare il ricorso a giunti.
3. Per proteggere la zona della base dal calore sviluppato dal prodotto, è necessario utilizzato lo scudo termico fornito (fig. 7A). Fissarlo con le 2 viti in dotazione come migliorato nella fig. 7B.
4. Rimontare il rack e la piastra posteriore nella base.

Jotul F 373 - La colonna

Importante: Se è necessario montare l'inserto rotante, si consiglia di farlo in questa fase, prima di fissare il piedistallo al focolare. Vedere le istruzioni di montaggio che arrivagnano l'inserto rotante.

Fig. 11

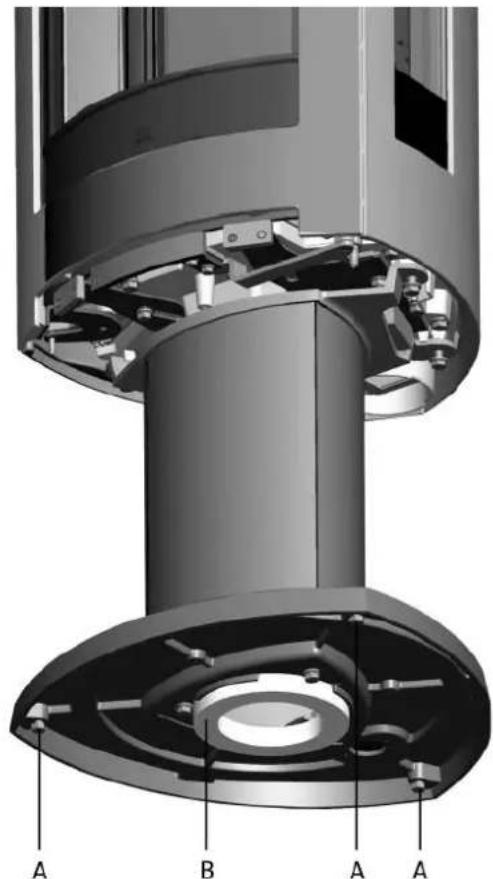

1. Regolare il prodotto utilizzato le 3 viti di regolazione (fig. 11A).
2. Assemblare la colonna sulla piastra inferiore del focolare con l'ausilio delle 4 viti (fig. 4 A).
3. Se siutilizzera l'immissione di aria esternaattraverso la presa d'aria esterna,ora il tubo flessibile,1oo mm di diametro,viene collegato alla presa d'aria sul prodotto (fig.4C).
4. Portare in posizione estratta la maniglia nella presa d'aria esterna (fig. 4 D).
5. Fissare il flessibile alla presa d'aria esterna con l'ausilio di una fascetta stringitubo. N.B. Accertarsi che il tubo flessibile sia sufficientemente lungo per evitare il ricorso a giunti.
6. Se l'aria esterna verrà immessa attraverso il pavimento, il tubo flessibileViene prelevatoattraverso la rondella flessibile (fig. 11 B) sul lato inferiore del piedistallo. Se l'aria esterna verrà immessa dal pavimento, posizionare la guarnizione della colonna sul lato inferiore, in prossimità dell'apertura. NOTARE: I'apertura è situata al centro del piedistallo/canna fumaria.
7. Portare nella posizione arretrata la maniglia nella presa d'aria esterna (cfr. fig. 4 E).
8. Con un assistente sollevare con cautela il prodotto e posizionarla direttamente sopra la presa d'aria esterna.

Importante: Verificare che la maniglia nella presa d'aria esterna si trovi in posizione estratta se l'aria esterna non deve atraversare il piedistallo.

Jotul F 374 - Montante in ghisa

Per immettere aria attraverso la presa d'aria esterna, collegare un tubo flessibile, 100mm alla presa d'aria esterna (fig.4C) sul prodotto.

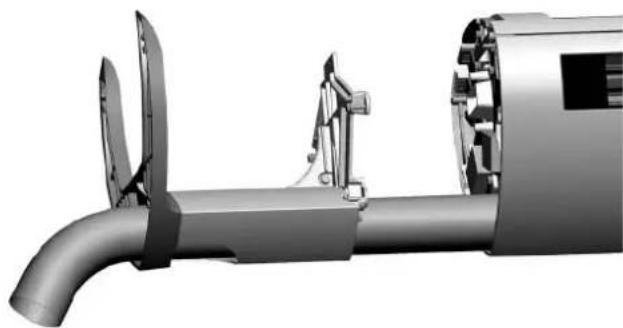

Installazione con aria esterna

1. Portare la leva posta sulla presa d'aria esterna in posizione avanzata (fig. 4 D).
2. Fissare il tubo flessibile alla presa d'aria esterna usando una fascetta stringitubo. Nota: accertarsi che il tubo flessibile sia sufficientemente lungo per evitare il ricorso a giunti.

Fig. 12

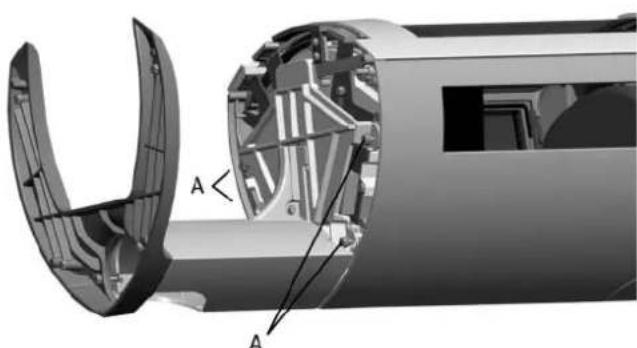

1. Spostare il montante in ghisa verso la camera di combustione, cosi da far passare il tubo flessibile dell'aria esterna attevaso il montante e, se applicabile, attraverso l'apertura nella parte posteriore (fig. 12).

Fig. 13

1. Fissare la base alla camera di combustione usando le 4 viti (M8 x 30 mm) containute nel sacchetto (fig. 13 A).
2. Con l'aiuto di un assistente, sollevare con cautela il prodotto e posizionarlo correttamente sopra l'alimentazione dell'aria esterna.

ITALIANO

Fig. 14

6. Se necessario, regolare l'altezza del prodotto tramite le viti di regolazione poste sotto il montante (fig. 14 A).

Fig. 15

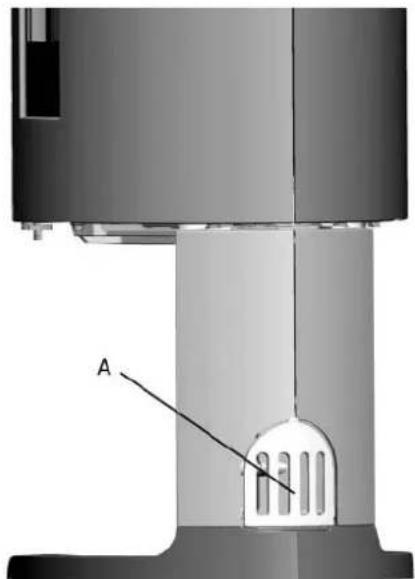

7. Riposizionare il coperchio per l'alimentazione dell'aria esterna (fig. 15 A).

Installazione sensa aria esterna

1. Fissare la base alla camera di combustione usando le 4 viti (M8× 30mm) containute nel sacchetto (fig. 13 A).
2. Con l'aiuto di un assistente, sollevare con cautela il prodotto e posizionarlo correttamente sobre l'alimentazione dell'aria esterna.
3. Se necessario, regolare l'altezza del prodotto tramite le viti di regolazione poste sotto il montante (fig. 14 A).
4. Ripositionare il coperchio (fig. 15 A).

Jotul F 375 - Base in ghisa con porta in vetro

1. Montare la base in ghisa come descripto al punto Jotul F 371 -Base in ghisa.

Fig. 16

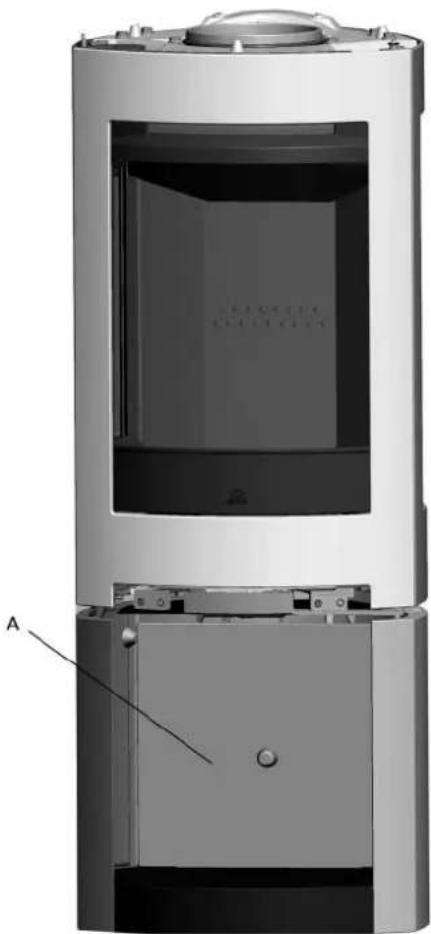

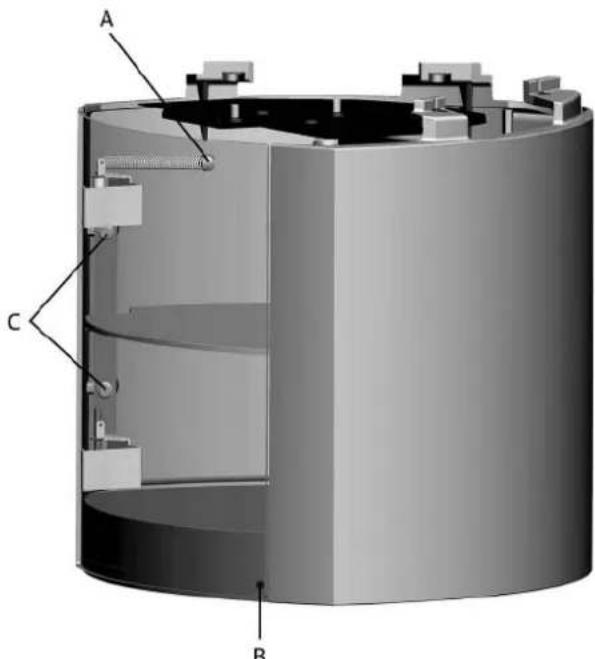

1. Fissare il cardine per la porta in vetro alla base mediante le viti M6 x 20 mm, contenate nel sacchetto per la porta in vetro (fig. 16 A).
2. Prima di serrare le viti, inseire la molla tra i fori filettati e il cardine (fig. 16 B).

Fig. 17

1. Avvitare saldamente l'altra estremita della molla (fig. 17 A).

2. Fissare l'apposto ammortizzatore all'interno della porta in vetro, nell'angolo in basso a destra (fig. 17 B).

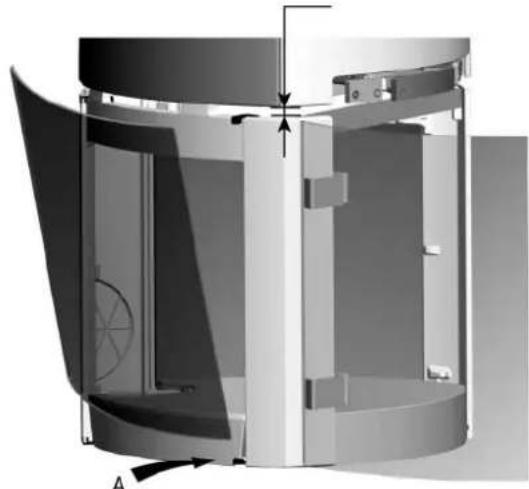

Nota: per un corretto posizionamento della porta, la distanza tra la porta e la base deve risultare uniforme. Se necessario, regolare la porta avvitando o svitando le due viti (fig. 17 C).

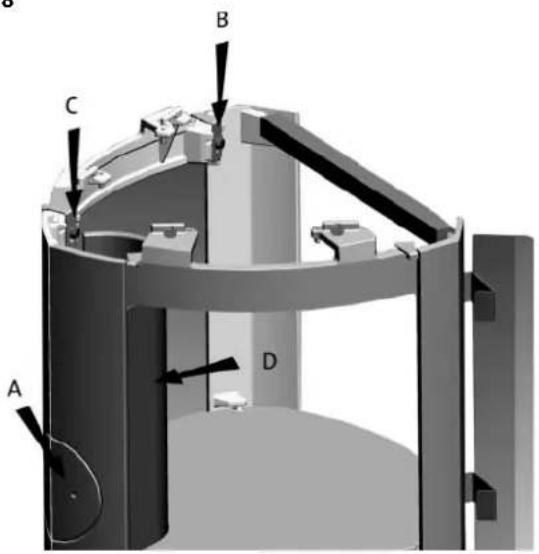

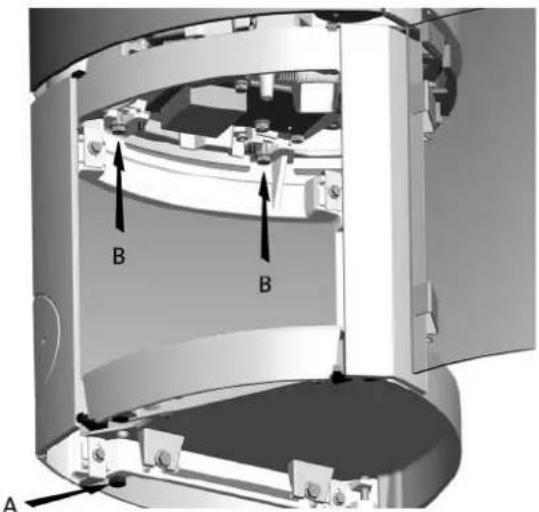

Jotul F 376 - Base in veto

Nota: in caso di collegamento del tubo flessibile atraverso un foro nel pavimento, non estrarre le piastre di copertura removibili (Fig. 18 A).

Fig. 18

1. Allentare le viti che sostengono le clip superiori del vetro su ciascun lato (Fig. 18 B e C). Controllare che la leva posta sulla presa d'aria esterna sia in posizione avanzata (Fig. 4 D).
2. In caso di collegamento di un tubo flessibile (0 100 mm) per l'alimentazione dell'aria esterna alla presa d'aria esterna/ scarico (Fig. 4 C) sotto la camera di combustione, iniziare scavando un foro (Fig. 18 A) nelle piastre di copertura removibili prima di estrarle.

Nota: in fase di estrazione delle piastre di copertura, lasciare in posizione la piastra posteriore nella base (Fig. 18 D).

3 Rimuovere la piastra posteriore (Fig. 18 D) nella base.

Fig. 19

1. Posizione correttamente la base sulla piastra di protezione del pavimento (se presente). Livellare il prodotto usando le 4 viti di regolazione (Fig. 19 A).
2. Fissare la base alla camera di combustione usinge le 4 viti (M8× 30mm) containute nel sacchetto (Fig.19 B).
3. Con I'aiuto di un assistente, sollevare con cautela il prodotto.
4. Regolare la porta in vetro con le viti (se necessario), come lostrato in Fig. 17 C. Per un corretto posizionamento della porta, la distanza tra la porta e la base deve risultare uniforme.

fig.20

1. Installare i pannelli laterali in vetro posizionandoli nelle clip inferiori del vetro (Fig. 20 A). Sollevare le clip superiore e premerle in basso sul vetro laterale. Verificare la presenza di uno spazio libero uniforme tra il vetro laterale e la piastraler laterale sul lato anteriore e posteriori. Serrare la vite anteriore per il vetro laterale (Fig. 18 B). La vite posteriori (Fig. 18 C) deve essere allentata quanto basta per consentire alla clip in vetro di essere rialzata perché rimuovere la vite (cchio splilifica un'eventuale sostituzione futura del vetro).
2. Tirare il tubo flessibile (se presente) atraverso un foro nel pavimento o il retro della base (Fig.18 A) e fissarlo allo scarico ricorrendo a una fascetta.

Nota: verificare che il tubo sia lungo abbastanza da evitare il ricorso a giunti.

1. Riposizionare la piastra posteriore (Fig. 18 D).
2. Per proteggere la zona della base dal calore sviluppato dal prodotto, è necessario utilizzare lo scudo termico fornito (fig. 7 A). Fissarlo con le 2 viti in dotazione come migliorato nella fig. 7 B.

Jøtul F 377 con pietra ollare

Consultare le istruzioni di installatione separate, n. cat. 10043560.

ITALIANO

Jotul F 379 con tre montanti

Notaln casodi collegamento del tubo flessibileattraverso un foro nel pavimento, non estrarre le piastredi copertura rimovibili (fig.21A).

Fig. 21

1. In caso di collegamento di un tubo flessibile (Ø 100 mm) per l'immissione dell'aria esterna nella presa d'aria (Fig. 4 C) tutto la camera di combustione, praticare un foro (Fig. 21 A) nelle piastre di copertura rimovibili prima di estrarle. Notal! Collocare le parti su una superficie idonea prima di estrarre le piastre di copertura.

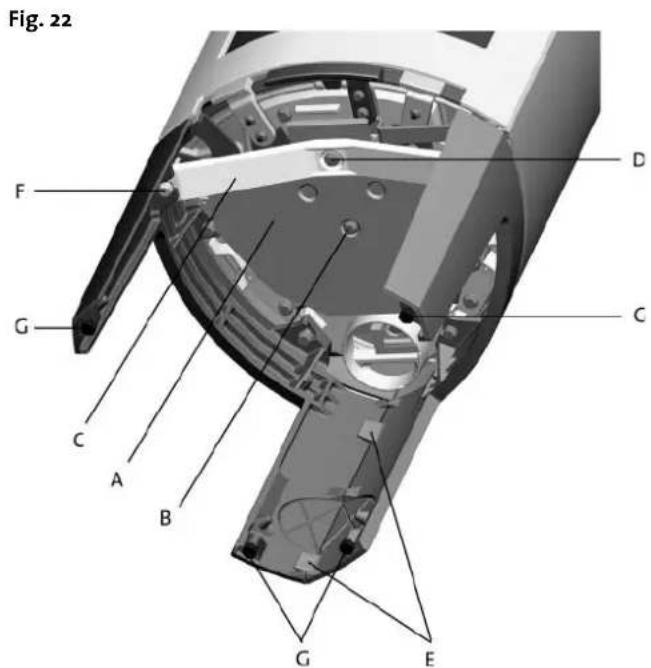

1. Lo scudo termico in dotazione deve essere utilizzato per proteggere la base dal calore irradiato dal prodotto (Fig. 22 A). Fissario innanzitutto con una vite (Fig. 22 B).
2. Posizionare I'elemento di collegamento (Fig. 22 C) e fissarlo con una vite (Fig. 22 D) alla serrare.
3. Fissare la base alla camera di combustione usando le 4 viti (M8× 30mm) containute nel sacchetto (Fig.4A).
4. Assemblare i montanti sul bordo posteriori, avvitando le 2 viti posizionate nei relativi fori (Fig. 22 E).
5. Fissare l'elemento di collegamento (Fig. 22 C) con una vite (Fig. 22 F) e un dato a entrambre le estremita.
6. Con l'aiuto di un assistente, sollevare con cautela il prodotto.
7. Livellare il prodotto servendosi delle 4 viti di regolazione (Fig. 22 G).

8. Se i montanti non sono allineati correttamente, allentare le viti (Fig. 22 F) su ciascun lato. Regolare i montanti e serrare nuovamente le viti.

9. Fissare la vite (fig. 22 D).

10. Inserire il tubo flessibile nel foro e collegarlo all'uscita con una fascetta stringitubo. Nota! Accertarsi che il tubo flessibile sia sufficientemente lungo per evitare il ricorso a giunti.

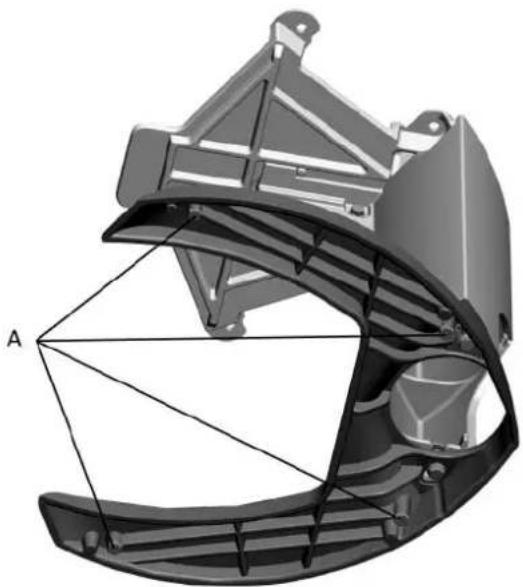

Fig. 23

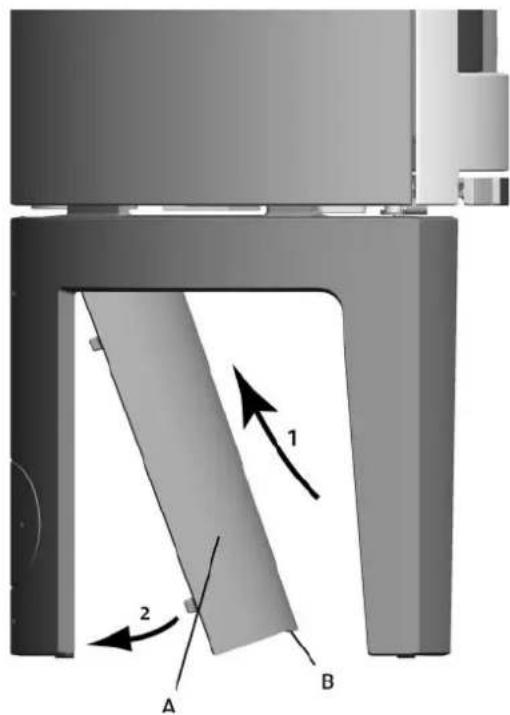

1. Ripositionare la protezione (Fig. 23 A). Assicurarsi che il perno (sporenza) B sua rivolto verso il basso.

4.3 Canna fumaria e condotto

• La stufa può essere connessa a una canna fumaria e a un condotto dei fumi che siano approvati per stufe a combustibile solido con temperature del gas prodotto dal fumo specificato nella sezione»2.0 Dati tecnici|.
• La sezione trasversale della canna fumaria deve avere almeno le stesse dimensioni della sezione trasversale del condotto. Per calculare la sezione trasversale corretta della canna fumaria, vedere la sezione «2.o Dati tecnici».
• É possibile collegare più stufe a combustibile solido alla stessa canna fumaria, a condizione che la sezione trasversale della canna fumaria sia sufficientemente ampia.
• Il collegamento con la canna fumaria deve essere effettuato in conformità alle istruzioni di installmente fornite dal produttore della stessa.
• Montare e posizionare provvisoramente la stufa, alla praticare alcun foro nella canna fumaria, in modo da individuare la corretta posizione della stufa e del foro sulla canna fumaria. Per le dimensioni minime, vedere fig. 1.
• Assicurarsi che il condotto sia inclinato verso l'alto, verso la canna fumaria.
  Utilizzare un condotto provvisto di portello che consenta di effettuarne la pulizia.

È particolaremente importante che i collegamenti siano abbastanza flessibili. Ciò serve a impedire che un assestamento nell'installazione possa causare la formazione di crepe.

Il tiraggio della canna; vedere ancche le sezioni «2.0 Dati tecnici». Se il tiraggio è troppo forte, è possibile controllingo installando e azionando una valvola di tiraggio.

Assemblaggio del condotto dei fumi con presa superiore

Il prodotto viene fornito dal fabbricante con lo scarico dei fumi predisporto per l'uscita posteriore.

1. Applicare la piastra superiore (fig. 3 C) sul prodotto.
2. Farsi assistere per il sollevamento della griglia superiore (fig. 3 A) e per trattenerla durante il fissaggio del condotto dei fumi.
3. Infilare il condotto dei fumiattraverso la grata della piastra superiore e posizionarlo sullo scarico fumi dell'uscita superiore.
4. Serrare bene con la guarnizione.

Assemblaggio del condotto dei fumi con presa posteriori

Il prodotto viene fornito dal fabbricante con lo scarico dei fumi predisistosto per l'uscita posteriore. Se si desidera un'uscita posteriore, procedere come segue:

1. Orientare il prodotto nella posizione corretta (vedere fig. 1).

Fig. 24

1. Quando si passa all'uscita posteriore, lo scarico fumi viene svitato dall'uscita superiore (fig. 24 B).
2. Svitare la copertura dell'uscita posteriore dall'interno della camera di combustione (fig. 24 A).

Fig. 25

1. Posizione la guarnizione all'estremita del condotto del fumo (fig. 25 A).
2. Fissare lo scarico del fumo (fig. 25 B) all'estremità del condotto, munito di guarnizione.
3. Montare il condotto e lo scarico del fumo dall'interno della camera di combustione e fissare lo scarico con viti M8x30 mm. N.B.: Se il tubo fumi è più lungo di 350 mm deve essere incastrato all'uscita tubo fumi dall'esterno del prodotto.
4. Fissare la copertura sull'uscita superiore con le viti di fissaggio dello scarico fumi. (Fig. 24)

Nota importante! Un collegamento corretto ed ermetico è molto importante per il funzionamento corretto del prodotto.

ITALIANO

4.4 Montaggio del prodotto

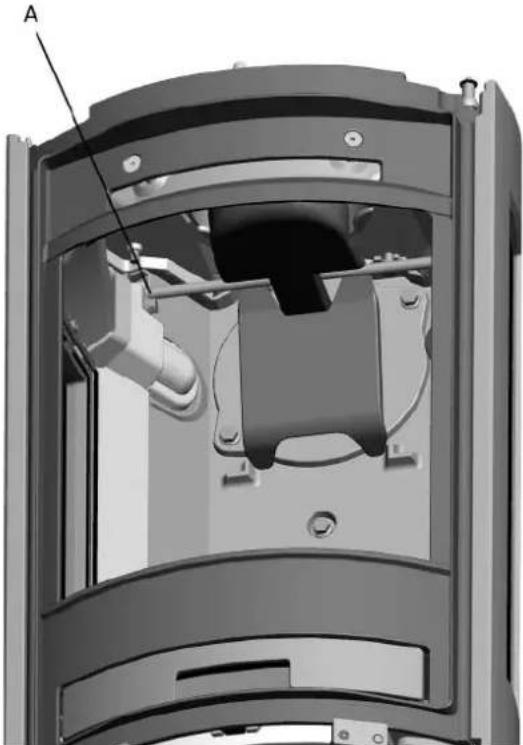

Fig. 26

1. Posizione are il parafiamma con la barra nella scanalatura sui sostegni (fig. 26 A).
2. Passare la piatra di base attraverso l'apertura e posizionarla sul fondo.

Fig. 27

1. Posizione in sede la grata perforata sulla piastra di base. Verificare che la fessura della grata perforata sul lato destro sua inserta nella barra di setacciatura (fig. 27A).
2. Posizione are il ceneraio nella parte inferiore del prodotto.
3. Posizione are la piastra refrattaria posteriore nella scanalatura posteriore della piastra di base.
4. Posizionare le piastre refrattarie laterali su ciascun lato nelle scanalature laterali della piastra di base. Avicinare il parafiamma e posizionarlo in modo che poggi sulle piastre refrattarie laterali e posteriori.
5. Poggiare il parafiamma sulle piastre refrattarie.

Fig. 28

1. Posizione are le piccole piastre refrattarie (fig. 28 A) nella scanalatura della piastra di base除去 i vetri laterali.
2. Sostituire la piastra superiore con la griglia superiore e la vaschetta.
3. La placca contente i dati del prodotto che si trovava nel cassetto genere deve essere posizionata al di sotto della camera di combustione.

4.5 Comandi di controllo

Quando il prodotto è installato, verificare sempre i dispositivi di controllo che devono muoversi confacilitye funzionare in maniera soddisfacente.

La stufa Jotul F 370 è dotata dei segunti dispositivi di controllo:

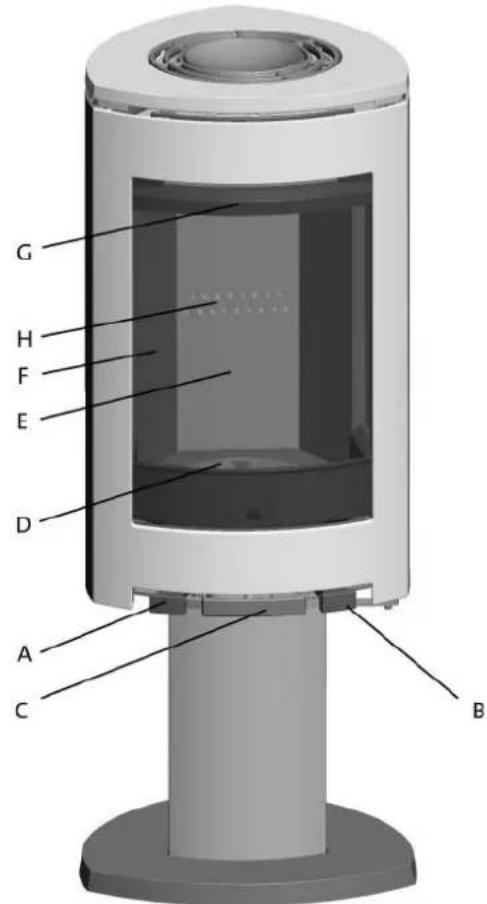

Fig. 29

Presa d'aria fig. 29 A

In dentro: chiusa

In fuori: aperta

Valvola di accensione, fig. 29 B

In dentro: chiusa

In fuori: aperta

Grata perforata (stessa maniglia della valvola di accensione) (fig. 29 B) La maniglia di destra viene spinta in ventro e tirata in fuori

Maniglia della porta fig.29 C:

Per après, tirare la maniglia.

ITALIANO

4.6 Accensione iniziale

• Aprire la presa d'aria spostandola tutte a destra e la valvola di accensione extraendo completenessla maniglia (fig. 29 A e B) Se necessario, tenere leggermente aperta la porta. (quando la maniglia è calda è opportuno utilizzato un dato).
• Collocare due ceppi di medie dimensioni su ciascun lato della base (fig. 30). N.B. Al fine di evitare che il vetro si copra di fuliggine, è importante che i ciocchi non vengano sistematii in prossimità del vetro sul prodotto.
• Sistemare tra la legna dei fogli di giornale appallottolati oppure dei trucoli, aggiungervi alcune fascine disposte a incrocio e accendere i fogli di giornale.
• Aumentare gradualmente la fiamma facendo in modo che la legna non superi i fori orizzontali sul retro della piastra di combustione. Vedere Fig. 29 H.
• Chiudere la valvola di accensione (fig. 29 B) quando si è certi che il fuoco abbia preso bene.
• Controllare che si sia verificata la combustione secondaria. Ciò viene indicate alla presenza di fiamme giale e sfarfallanti fatto al parafiamma.
  Regolare la presa d'aria superiore in modulo da otteneri tasso di combustione per il livello di riscaldamento desiderato (fig. 29 A)

Fig. 30

Aggiunta della legna

Alimentare frequentlymente la stufa,aggiungendo solo piccoli quantitativi di combustibile alla volta. Se la stufa è troppo piena, il calore creato potrebbe causare sollecitazioni estreme della canna fumaria. Aggiungere con moderazione il combustibile al fuoco. Evitare i fuochi che bruciano sono焚烧, dato che ciò produrra il massimo inquinamento. Un fuoco ottimale si ottiene con una buona bruciatura e un fumo in uscita alla canna fumaria quasi invisibile.

4.7 Pericolo di surriscaldamento

Il caminetto non deve mai essere utilizzato in modo tale da causare surriscaldamento

Il surriscaldamento si verifica in presenza di un effcco di combustibile e/o di aria, causando un calore excessivo. Un segno evidente di surriscaldamento è la presenza di un bagliore rosso in alcune parti del caminetto. Se ciò dovesse accadere, ridurre immediatamente l'apertura della presa d'aria.

Consultare un professionista se si sospetta che la canna fumaria non presenti un tiraggio corretto (tiraggio effecssivo o scarso). Per ulteriori informazioni, consultare il capitolo "4.o Installazione" (Canna fumaria e condotto).

4.8 Eliminazione dellacene

Jotul F 370 possiede un ceneraio che rende più semplice rimuovere lacene.

1. Rimuovere la cnere solo quando la stufa è fredda.
2. Scuotere laceneattraverso la grata nella piastra di base e quindi nel ceneraio. Indossare un dato per impugnare la maniglia sul ceneraio ed estrarre lacene.
3. Assicurarsi che il cenerialo non si riempia fino al punto di impedire allacene di scendere alla grata.

5.o Utilizzo giornaliero

Odori al primo utilizzato del caminetto

Quando il caminetto viene utilizzato per la prima volta, cui émettere un gas irritante dal lieve odore. Cio si verifica perché la vernice si secca. Il gas non è tossico, tuttavia il locale deve essere ventilato appropridamente. Lasciare bruciare il fuoco con un tiraggio elevato, fino a far scomparire agli traccia di gas, fumo e odore.

5.1 Funzionamento

Nota: se la maniglia della porta è chiusa quando esta è nella posizione rialzata, sare possibile lasciare la porta in tale posizione abbassando il fermo (Fig. 15 A) nell'alloggiamento anteriore.

Nota: la porta non deve essere aperta quando viene accesio il fuoco.
Allentando la vite (Fig. 15 B) e ruotando il fermo sotto la maniglia, la porta si chiuderà sempre, a meno che non venga tenuta aperta.

Consiglio per l'alimentazione della stufa

Note: i ceppi conservati all'aperto o in un locale freddo devono essere collocati all'interno 24 ore prima dell'uso, al fine di portarli alla temperatura ambiente.

Ci sono vari modi per alimentare la stufa, tuttavia è sempre importante prestare attenzione a cui che viene collocato nella stufa. Consultare la sezione "Qualità della legna".

Qualità della legna

Per "legna di qualità" si intendono tipi di legna generalmente conosciuti come la betulla, l'abete e il pino.

I ceppi devono essere asciugati, in modo che il contentuto di umidità non sia superiore al 20% .

A tal fine, si consiglia di tagliare i ceppi alla fine dell'inverno. Tagliarli e impilarli in modo da garantire una Buona ventilazione. Le pile di legna devono essere coperte per proteggere i ceppi alla pioggia. Portare i ceppi all'interno all'inizio dell'autunno e impilarli/conservarli per utilizzari in inverno.

Prestare particolare attenzione a non utilizzato mai i seguenti materiali come combustibile per il caminetto:

Rifiuti domestici, buste di plastica, ecc.
- Legname verniciato o impregnato (in quanto estremamente tossico).
- Assi di legno laminato.
- Cumuli di legname trasportato alla corrente Posso nanneggiare il prodotto e sono anche inquinanti.

Legna

L'efficienza di Jotul F 370 garantisce una potenza termica nominale di 5.5kW . Utilizzato di legna, con emissione nominale di calore: Circa 1,9 kg/h. Un altro fattore importante per ottener un funzionamento efficente della stufa è rappresentato dalle dimensioni dei ceppi, che devono essere le seguenti:

Fascine:

Lunghezza: 30 cm

Diametro: 2-5 cm

Quantità per un'accensione: 6-8 pezzi

Legna da ardere (spaccata):

Lunghezza: 20 - 30 cm

Diametro: circa 8 cm

Intervalli di aggiunta della legna: circa ogni 45 minuti

Aumento della fiamma: 1,4 kg

Quantità per carica: 2 pezzi

L'émissione di calorie nominale si ottiene quando la presa d'aria superiore (fig. 29 A) è aperta al 100% circa e la maniglia per la valvola di accensione estratta di circa 1-2 cm (fig. 29 B).

6.o Manutenzione

6.1 Pulizia del vetro

Il prodotto dispone del sistema di pulizia ad aria del vetro. Attraverso la presa d'aria, l'aria viene risucchiata nella parte superiore del camino e spinta verso il basso lungo la parte interna del vetro.

Sara comunique inevitabile l'accumulo di un po'fuliggine sul vetro, la cui quantità dipenderà dalle condizioni di tiraggio locale e alla regolazione della presa d'aria. La maggior parte della fuliggine verrà normalmente bruciata quando si après completenessla presa d'aria nelle nuco brucia vivacamente nel camino.

Suggerimento utile! Per la pulizia generale, utilizzare carta da cucina inumidita con acqua calda e aggiungere della cenere presa alla camera di combustione. Pulire il vetro con la carta, quando risciacquarlo con acqua pulita e asciugarlo completeness. Se fosse necessario pulire il vetro più a fondo, utilizzato un detergente per vetri (seguire le istruzioni riportate sul flacone).

6.2 Pulizia e rimozione della fuliggine

I depositi di fuliggine possono accumularsi sulle superfici interne del caminetto durante l'uso. La fuliggine è un buon isolante, pertanto riduce la potenza termica del caminetto. Se si accumulano depositi di fuliggine durante l'utilizzo del prodotto, per rimuoverli è sufficiente utilizzato un detergente specifico.

Al fine di impedire la formazione di acqua e di uno strato di pece liquida nel caminetto, consentire regolarmente la presenza di fiamme particolarmente calde per rimuovere lo strato. É richiesta una pulizia interna annuale per ottenere i migliorori risultati termici dal prodotto. Si consiglia di effettuarla insieme alla pulizia della canna fumaria e dei condotti.

6.3 Pulizia dei condotti alla canna fumaria

I condotti devono essere spazzatiattraverso l'apposto portello o I'apertura della porta. In genere, occorrerà rimuovere il paraflamma.

6.4 Ispezione del caminetto

Jôtul raccomanda di ispezionare attendamente il proprio caminetto dopo averlo spazzato e pulito. Controllare tutte le superfici visibili per individuare eventuali crepe. Controllareanche che tutti i giunti siano sigillati e che tutte le guarnizioni siano nelle posizioni corrette. Qualsiasi guarnizione che mostri segni di usura o deformazione deve essere sostituita.

Pulire accuratamente le scanalature delle guarnizioni, applicare della colla per ceramica (disponibile presso il proprio rivenditore Jotul locale) e premere la guarnizione in posizione. Il giunto si asciugherà rapidamente.

6.5 Manutenzione esterna

Il colore dei prodotti verniciati cui do alterarsi nel svariati anni di utilizzo. La superficie deve essere pulita e spazzolata in modo da rimuovere agli residuo prima di applicare la nuova vernice.

7.o Assistance

Attenzione! Non è consentito apportare al prodotto modifiche non autorizzate. Utilizzato solo parti di ricambio originali.

7.1 Sostituzione di parafiamma e deflettore di aspirazione

N.B.: Utilizzare con cautela e attenzione eventuali utensili, per non danneggiare le piastre in vermiculite.

1. Sollevare il bordo anteriore del parafiamma ed estrarlo (fig. 29 G). Rimuovere le piastre refrattarie laterali (fig. 29 F) e la piastra refrattaria posteriori (fig. 29 E).
2. Il deflettore di aspirazione in ghisa, collocato sopra il parafiamma, poggia con la barra sulle scanalature sullo scarico posteriori dei fumi (fig. 26 A). Sollevare leggermente il deflettore di aspirazione, tirarlo in avanti ed estrarlo.
3. Per effettuare l'installazione, ripetere la procedura in ordine inverno.

7.2 Sostituzione di piastre refrattarie e piastra di base

N.B.: Utilizzare con cautela e attenzione eventuali utensili, per non danneggiare le piastre in vermiculite.

1. Sollevare il bordo anteriore del parafiamma ed estrarlo. Rimuovere le piastre refrattarie laterali (fig. 29 F) e la piastra refrattaria posteriori (fig. 29 E).
2. Quindi sollevare la grata e la piastra di base ed estrarla (fig. 29 D).
3. Per effettuare l'installazione, ripetere la procedura in ordine inverso.
4. Quando si ricollocano la grata e la piatra di base, verificare che la barra di setacciatura che consente il movimento della grata perforata sua insertita nella fessura presente sul bordo destro della grata. (Vedere fig. 27 A).

ITALIANO

7.3 Sostituzione di vetri laterali interni/externi

1. Sollevare il bordo anteriore del parafiamma ed estrarlo. Rimuovere le piastre refrattarie laterali (fig. 29 F) e la piastra refrattaria posteriori (fig. 29 E).
2. Il deflettore di aspirazione in ghisa, collocato sopra il parafiamma, poggia con la barra sulle scanalature sullo scarico posteriore dei fumi (fig. 26A). Sollevare leggermente il deflettore di aspirazione, tirarlo in avanti ed estrarlo.
3. Rimuovere la grata perforata, la piastra di base e il cenerazio (fig. 29 D).

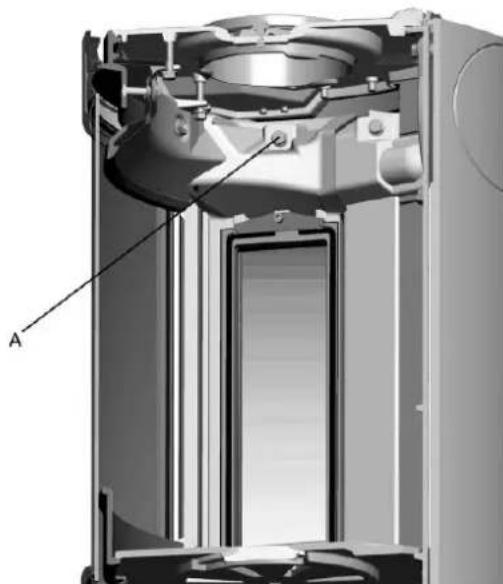

Fig. 31

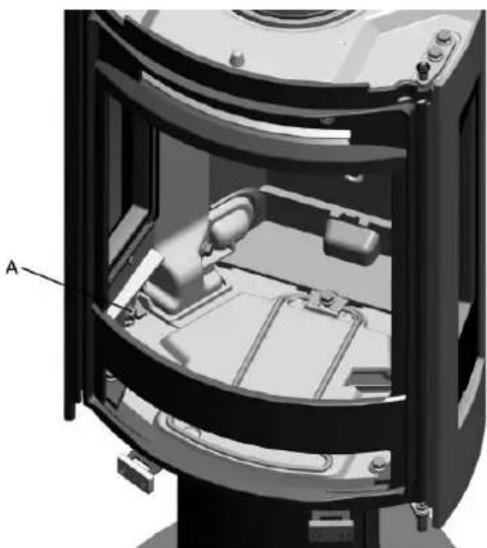

Fig. 32

1. Svitare le viti superiore e inferiori (fig. 31 A & 32 A), ed estrarre con cautela il supporto del vetro con il vetro atraverso la porta. N.B. Il supporto del vetro tiene in posizioneanche il vetro esterno
2. Rimuovere il vetro ed eventualmente sostituire le guarnizioni. Eventualmente sostituire il vetro esterno.
3. Per effettuare l'installazione, ripetere la procedura in ordine inverso.

8.o Risoluzione dei problemi

Scarso tiraggio

1. Verificare la lunghezza della canna fumaria e la conformità alle norme nazionali (per informazioni, vedereanche lesezioni «2.o Dati tecnici» e «3.o Installazione» (Canna fumaria e condotto) nel manuale di installmente).
2. Accertarsi che la sezione trasversale minima della canna fumaria sia conforme a quanto riportato nella sezione «2.0 Dati tecnici» del manuale di installmente.
3. Verificare che non ci sia nulla che impedisce il deflusso del fumo: rami, alberi eosi via.
4. Se si sospetta un tiraggio effecssivo o insufficiente della canna fumaria, rivolgersi a un technique specializzato per la misurazione e la regolazione.

Il camino e spegnimento del fuoco

1. Accertarsi che la legna sia sufficientemente secca.
2. Verificare che ci sia una pressione negativa nella stanza, spegnere le ventole meccaniche e aprire una finestra nelle vicinanze del camino.
3. Controllare che la presa d'aria sia aperta.
4. Controllare che il condotto di scarico dei fumi non sia intasato alla fuliggine.

Accumulo anomalo di fuliggine sul vetro

É inevitabile che si accumuli della fuliggine sul vetro, ma la sua quantità dipende da:

1. Umidità del combustibile.
2. Condizioni di tiraggio del locale.
3. Apertura della presa d'aria.

Gran parte della fuliggine viene normalmente bruciata quando la presa d'aria è completamente aperta e il fuoco arde vivacamente nel camino.

9.o Accessori opzionali

9.1 Piastre decorative

Piastre decorative, protezione per finestre laterali (2 unità), vernice nera

-codice art.50037271(350990)

Piastre decorative, protezione per finestre laterali (2 unità), vernice griglia

-codice art.50037272(350991)

Pietra allare, coperchio da 25 mm in un pezzo - codice art. 50012988 (350992).

Pietra allare, coperchio da 25 mm in tre pezzi - codice art. 50013013 (361011), sostituzione per il n. 50012988 (350992) installato con la canna fumaria in acciaio.

9.2 Decorazione in vetro, superiore, laterale e anteriore

(con specifiche istruzioni di montaggio a parte)

Inserto in vetro per scarico fumi posteriore, vernice nera, codice art. 51012250 (350993).

Inserto in vetro per scarico fumi posteriore, vernice griglia, codice art. 51012251 (350994).

Inserto in vetro per scarico fumi superiore, vernice nera, codice art. 51012252 (350995).

Inserto in vetro per scarico fumi superiore, vernice griglia, codice art. 51012253 (350996).

9.3 Inserto rotante

Consultare le istruzioni separate.

Inserto rotante per Jotul F 373, codice art. 51012254 (350997).

9.4 Contenitore per la legna

Vernice nera - codice art. 50012995 (351160)

Vernice grigia - codice art. 50013037 (351161)

9.5 Porta per vano porta legna in ghisa (Jøtul F 371)

Vernice nera - codice art. 51036917 (361115)

Vernice grigia - codice art. 51036918 (36116)

9.6 Parte superiore alta

N.cat.51012304

9.7 Sistema di stoccaggio del calore

N.cat.10026701

9.8 Pietra ollare

Kit pietra ollare per Jotul F 377, n. cat. 21043545

Kit pietra allare per Jotul F 377 HT, n.cat. 21043546

9.11 Kit di convezione

Kit di convezione, laterale, per Jotul F 370 C, BP, n. cat. 50043647

Kit di convenzione, superiore, per Jotul F 370 C, BP, n.cat. 50043642

10.o Garanzia

Jotul AS fornisce ai propri clienti una garanzia decennale che prevede il diritto alla restituzione degli elementi esterni in ghisa, qualora mostrino difetti nei materiali e/o nella fabbricazione, dopo l'acquirexo iniziale/installazione del caminetto. L'acquirente ha diritto alla restituzione delle merci nel caso in cui il caminetto sia stato installato in conformità alle leggi e normative vigenti e in conformità alle istruzioni di INSTALLazione e funzionamento di Jotul.

La garanzia non copre:

L'installazione degli accessori opzionali, ad esempio per modificare le condizioni di tiraggio locale, la circolazione dell'aria o altre circostanze al di fuori del controllo di Jotul. La garanzia non copre i consumabili, come le piastre refrattarie, i parafiamma, le grate del fuoco, le grate inferiori, gli elementi refrattari in mattone, le valvole di tiraggio e le guarnizioni, essendo soggetti a deterioramento nel tempo a causa della normale usura. La garanzia non copre i danni causati a seguito dell'utilizzo di un combustibile non idoneo per accendere il fuoco, come cumuli di legname trasportato alla corrente, legna impregnata e verniciata, ritagli di assi, truciolato, ecc. Utilizzando combustibili non idonei, cui verificarsi facilemente un surriscaldamento, una condizione in grado di causare lo scolorimento della vernice e crepe alle parti in ghisa.

La garanzia non è valida per i dati causati durante il passaggio del prodotto dal distributore all'indirizzo di consegna. Inoltre, la garanzia non è valida per i dati dovuti all'utilizzo di componenti non originali.

NEDERLANDS

Inhoudsopgave
