MANUALE UTENTE ADDH 12 DAITSU

Zona di funzionamento 50

Precauzioni di sicurezza 50

Nome delle part 52

Istruzioni operative

Funzionamento 53

Opao de drenagem 56

Manutenção

Risoluzione degli errors 58

Stoccaggio a lungo termine 59

Schema elettrico 59

Specifiche 60

(Le immagini presenti in questo manuale sono solo indicative. Fare riferimento ai prodotti attuali per informazioni specifiche).

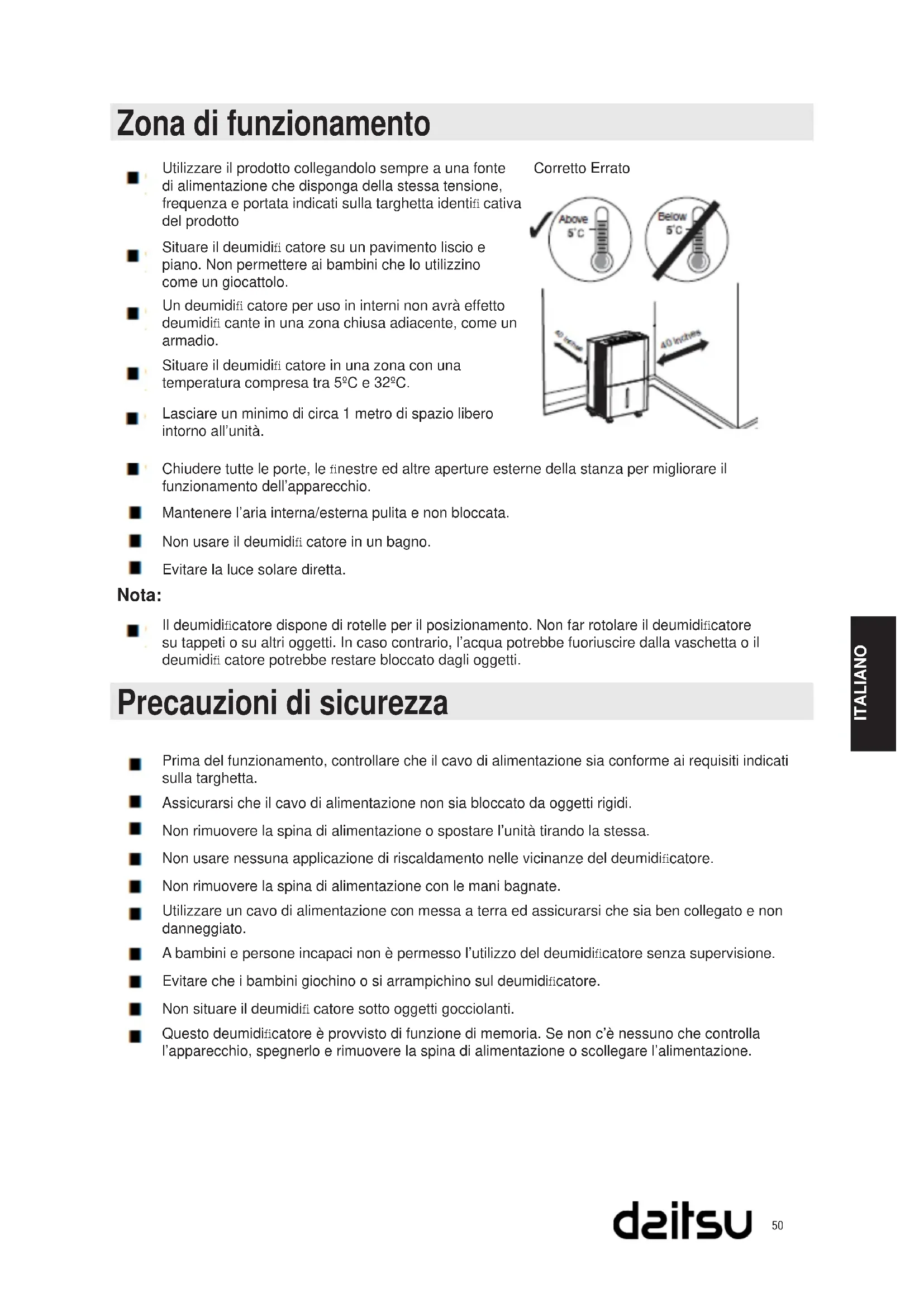

Zona di funzionamento

Utilizzare il prodotto collegandolo sempre a una fonte di alimentazione che dispona della stessa tensione, frequenza e portata indicati sulla targhetta identificativa del prodotto
Situare il deumidifi catore su un pavimento liscio e piano. Non permettere ai bambini che lo utilizzato come un giocattolo.
Un deumidifi catore per uso in interni non avrè effetto deumidifi cante in una zona chiusa adiacente, come un armadio.

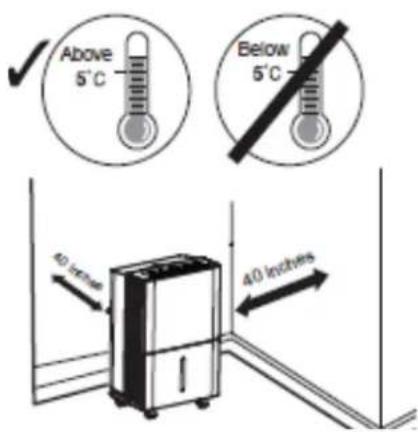

Situare il deumidifi catore in una zona con una temperatura compresa tra 5^ e 32^ .
Lasciare un minimo di circa 1 metro di spazio libero intorno all'unità.
Chiudere tutte le porte, le finestre ed autres aperture esterne della stanza per migliorare il funzionamento dell'apparecchio.
Mantenere l'aria interna/esterna pulita e non bloccata.
Non usare il deumidifi catore in un bagno.
Evitare la luce solare diretta.

Corretto Errato

Nota:

Il deumidificatore dispone di rotelle per il posizionamento. Non far rotolare il deumidificatore su tappeti o su altri oggetti. In caso contrario, l'acqua potrebbe fuoriuscire alla vaschetta o il deumiditi catore potrebbe restare bloccato dagli oggetti.

Precauzioni di sicurezza

Prima del funzionamento, controllare che il cavo di alimentazione sia conforme ai requisiti indicati sulla targhetto.
Assicurarsi che il cavo di alimentazione non sia bloccato da oggetti rigidi.
Non rimuovere la spina di alimentazione o spostare l'unità tirando la stessa.
Non usare nessuna applicazione di riscaldamento nelle vicinanze del deumidificatore.
Non rimuovere la spina di alimentazione con le mani bagnate.
Utilizzare un cavo di alimentazione con messa a terra ed assicurarsi che sua ben collegato e non danneggiato.
A bambini e persone incapaci non è permesso l'utilizzo del deumidificatore alla supervisione.
Evitare che i bambini giochino o si arrampichino sul deumidificatore.
Non situare il deumidifi catore sotto oggetti gocciolanti.
Questo deumidificatore è provvisto di funzione di memoria. Se non c'è nessuno che controlling l'apparecchio, spegnerlo e rimuoverve la spina di alimentazione o scollegare l'alimentazione.

Precauzioni di sicurezza

Non riparare o smontare l'unità da soli.
Un cavo di alimentazione danneggiato deve essere sostuito da tecnici qualiificati o dal fabbricante.
Nel caso in cui dovesse verificarsi una condizione anomala (ad es. odore di bruciato), scollegare l'alimentazione e mettersi in contatto con il rivenditore locale.
Il deumidificatore non deve essere smaltito insieme ai rifiuti urbani. Se si desidera smaltire il deumidificatore, rivolgersi al servizio informazioni o al centro di smaltimento locale per sapere come fare.

Nome delle parti

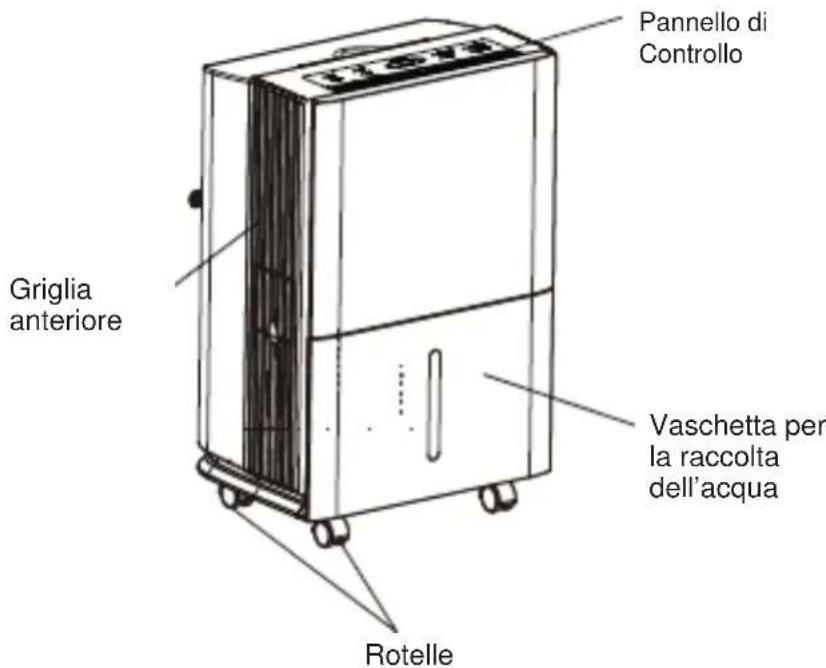

Lato anteriore

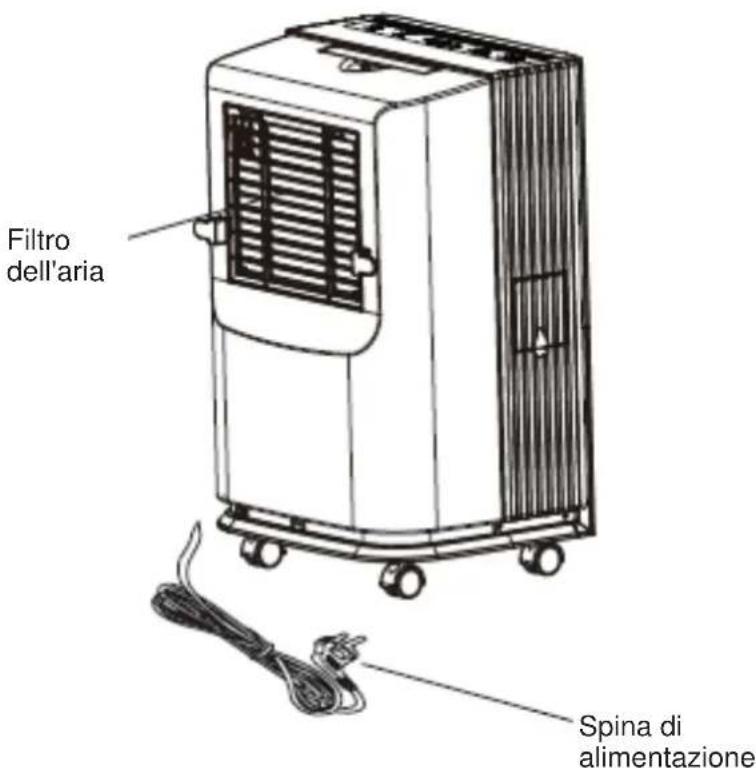

Lato posteriore

Accessor:
1. Tubo di drenaggio (5m): Collegato all'esterno dell'unità franco fabbrica.
2.Due giunti di drenaggio e ruote: Situarli nel sacchetto di imballaggio degli accessori.
Note: Tubo di drenaggio e giunto di drenaggio e ruote necessari per il montaggio del tubo di drenaggio.
Conservarli in condizioni ottimali.

Funzionamento

Noti:

La vaschetta dell'acqua deve essere installata correttamente affinché il deumidificatore possa funzionare.
Non rimuovere la vaschetta se l'unità è in funzionamento.
Se si desidera utilizzare il tubo di drenaggio per far fuoriuscire l'acqua, collegarlo seguendo le istruzioni della sezione "Metodo di drenaggio".
Ogni volta che si preme il pulsante di funzionamento del pannello di controllo si ascolta un "beep".
Quando l'alimentazione è collegata, il relative indicatore situato sul pannello di controllo si accende e, allo stesso tempo, il deumidifi catore emette un "beep".

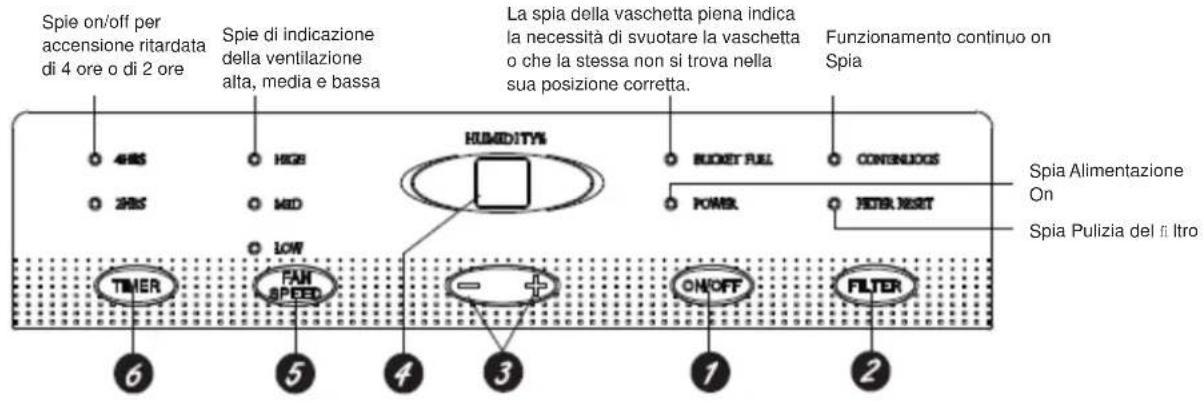

Funzionamento

Pulsante ON/OFF

Premere per accendere e spegnere il deumidifi catore.

Pulsante FILTER (ft Itro)

2 Dopo 250 ore di funzionamento, la spia Pulizia del filtro si accende per ricordare di pulire il filtrro. Rimuovere il filtro e pulirlo. Premere per spegnere la spia Pulizia del filtrro. Consultare la sezione Manutenzione e pulizia.

Pulsante Impostazione dell'umidità

Il livello di umidità può essere impostato dall'80% al 35% di umidità relativa in passi del 5% o su CO per il funzionamento continuo.

NOTA: Se è selezionato CO (funzionamento continuo), il deumidificatore funzione in modo continuo all'impostazione di deumidificazione massima se è collegato ad un tubo di drenaggio o fino al riempimento della vaschetta dell'acqua.

Per l'aria asciutta, premere il pulsante - ed impostare un valore percentuale (%) inferiore. Per l'aria umida, premere il pulsante + ed impostare un valore percentuale (%) superiore. Quando si usa il deumidificatore per la primaolta, impostare I'umidità su 45% o su 50% .

Lasciare in funzionamento il deumidificatore almeno per 24 ore per raggiungere il livello di umidità corretto. Se è ancora presente aria più umida di quanto desiderato, impostare un livello di umidità inferiore o selezionale Continuo per una deumidifi cazione massima.

L'apparecchio dispone di un circuito di protezione che forza l'accensione e lo spegnimento con 3 minuti di ritardo. Per prolungare la vita del compressore, quello si avvia solo dopo 3 minuti di funzionamento dell'apparecchio.

Display

Mostra la % impostata del livello di umidità, quindi alla il livello di umidità attuale della camera in % (con una precisione di +/- il 5%).

Pulsante FAN SPEED (velocità ventilatore)

Comanda la velocità del ventilatore.

Premere per selezionare la velocità del ventilatore alta, media o bassa. Impostare il dato del ventilatore su High (alto), per una rimozione massima dell'umidità. Quando l'umidità è stata ridotta e si preferisce un funzionamento silenzioso, impostare il dato del ventilatore su Mid (medio) o Low (basso).

Pulsante TIMER

Se l'apparecchio viene acceso e funzione in modalità timer per 2 o 4 ore, è possibile spegnerlo.
Quando l'apparecchio è in modalità stand by e funzione in modalità timer per 2 o 4 ore è possible

altre istruzioni

Spia BUCKET FULL (vaschetta piena)

Si accende quando la vaschetta è pronta per essere svuotata, oppure quando la vaschetta viene estratta o non è sta rimontata nella posizione corretta.

Allarme

Se la vaschetta è piena o non viene montata per più di tre minuti, scatta un allarme per circa 10 secondi per ricordare di svuotare o rimontare la vaschetta.

Spegnimento automatico

L'interruttore per il controlo del livello dell'acqua spegne il deumidificatore quando la vaschetta è piena, oppure se è stata rimossa o non rimontata nella posizione corretta.

Funzione automatica di sbrinamento

Quando si accumula ghiaccio sulle bobine dell'evaporatore, il compressore interrompe il ciclo e il ventilatore continua a funzionare fi no a sbrinamento avvenuto.

Interruzione di corrente

In caso di indisponibilità o interruzione della corrente, l'apparecchio si riavvia automaticamente all'ultima impostazione utilizzata, dopo aver ripristinato l'alimentazione.

Opzione di drenaggio

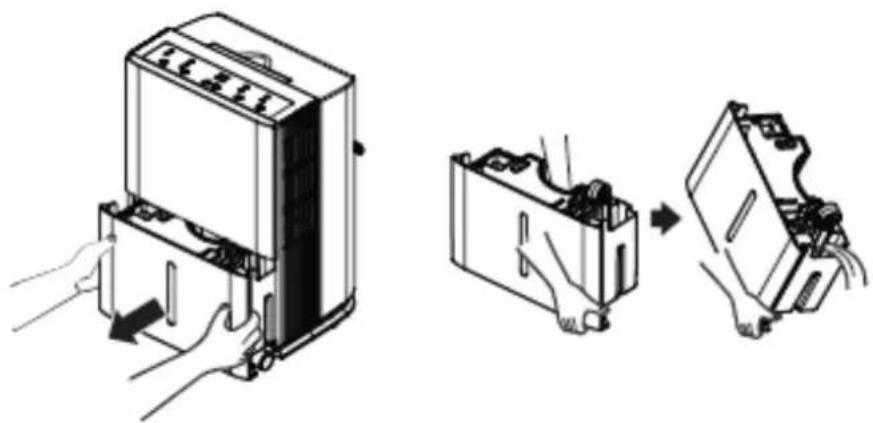

Opzione 1 Svuotamento manuale

1. Quando la vaschettaiene rimossa, l'unità si spegne. Svuotare e rimontare la vaschetta.

Importante: Non utilizzato il tubo flessibile se si utilizza il serbatoio dell'acqua per raccoglierla. Con il tubo flessibile collegato, l'acqua verrà drenataattraverso diesso sul pavimento invece che nel serbatoio.

APPUNTI:

Non rimuovere la vaschetta se l'unità è in funzionamento o se è stata appena arrestata. In caso contrario potrebbe fuoriuscire dell'acqua alla vaschetta di drenaggio.
la vaschetta deve essere collocata in modo corretto affinché il deumidificatore possa funzionare.
Sostenere il tappo di drenaggio in gomma con cautela. Per evitare che l'acqua fuoriesca dal relativo serbatoio, assicurarsi che il tappo in gomma sia stato inserto correttamente nel giunto di drenaggio prima di avviare l'unità.

Opzione 2 Tubo di drenaggio per gravità

1. L'acqua flirà automaticamente in uno scarico sul pavimento collegando un tubo fiessibile dal diametro interno di 14 mm

(non incluso).

1) Apire il coperchio di scarico situato sulla parte laterale dell'unità.
2) Estrarre il tappo di gomma del giunto di drenaggio.

3) C

Livello dell'acqua

1. Il deumidificatore si spegne automaticamente quando la vaschetta è piena, oppure se viene rimossa o non è situata nella posizione corretta.
2. La vaschetta deve essere montata nella posizione corretta affinché il deumidificatore funzioni. La spia si accende e il deumidificatore non si avvia se la vaschetta non si trova in posizione corretta.

Pulizia e manutenzione

Attenzione

Prima della pulizia, spegnere il deumidificatore e scollegare l'alimentazione. Altrimenti potrebberverifi carsi una scossa elettrica.
Non lavare il deumidificatore con acqua, potrebbe verificarsi una scossa elettrica.
Non usare liquidi volatili (come diluenti o benzine) per pulire il deumidificatore. L'apparecchio potrebbe danneggiarsi.

1. Griglia e struttura esterna

Per pulire la struttura esterna:

Se la struttura esterna è impolverata, usare un panno morbido per pulirla; Se la struttura esterna è molto sporca (grasso), usare un detergente delicato per la pulizia.

Per pulire la griglia: usare un aspirapolvere o un pennello.

2.V aschetta per la raccolta dell'acqua

Ogni poche settimane, pulire la vaschetta per prevenire la crescita di muffe, funghi e batteri. Usare una spazzola morbida per pulire la vaschetta, quindi sciacquarla.

3. Filtro dell'aria

Il deumidificatore avvisera quando si dovra pulire il fi Itro dell'aria, dopo 250 ore di funzionamento. Se viene usato il luoghi polverosi, pulire il filtrlo dell'aria più spesso. Per rimuoverlo:

1. Premere da entrambi i lati la griglia di ingressso dell'aria, tirarla in direzione della freccia e poi verso l'alto.
2. Estrarre il ft Itro dai fermi centrali, piegarlo e separarlo dai fermi superiori, quindi rimuoverlo.

Per pulirlo:

Pulire il filtro con acqua calda e sapone. Sciacquarlo e lasciarlo asciugare prima di rimontarlo.

Griglia

Pulsanti

Attenzione

Non far funzionare il deumidificatore perché. In caso contrario penetrera polvere nell'evaporatore e l'apparecchio potrebbe danneggiarsi.
Non asciugare il filtro dell'aria con fuoco o con un asciugacapelli. In caso contrario potrebdeformarsi o prendere fuoco.

Problema POSSIBILI	CAUSE Cosa fare
Il deumidificatore Non si avvia	L'umidifi care è scollegato	· Assicurarsi che la spina del deumidificatore sia inserita completamente nella presa.
	Il deumidificatore ha raggiunto il livello preimpostato o la vaschetta è piena.	· Il deumidificatore si spegne automaticamente in queste situazioni. Passare ad un'impostazione più Bassa o svuotare la vaschetta e rimontarla correttamente.
	La vaschetta non è in posizione corretta.	· La vaschetta deve essere collocata in modo corretto affinché il deumidifi catore possa funzioniare.
	Errore di alimentazione.	· Esiste un risardo di protezione (fino a 3 minuti) per evitare che il compressore si sovraccarichi. Per esta ragione, l'apprecchio non avvia il normale procedimento di deumidificazione per 3 minuti dopo l'accensione.
Il deumidifi catore non asciuga l'aria come dovrebbe	Non è stato concessions tempo suffi ciente per rimuovere l'umidità.	· Dopo la prima installation, far funzionare per un minimo di 24 ore per mantenere il livello di umidità desiderato nell'aria.
	Il flusso dell'aria è limitato. · Assicurarsi che non siano presenti tende, pannelli o mobili che ostruiscano la parte anterio e posteriori del deumidificatore. Controllare la sezione Scelta della posizione.
	Filtro sporco.	· Consultare la sezione Manutenzione e pulizia.
	Il controllo dell'umidità non più essere impostato troppo basso.	· Per aria più ascuitta, premere il pulsante " - " ed impostare un valore percentuale (%) inferiore, oppure CO (continuo) per una deumidifi cazionemassima.
	Porte e fiarestre potrebbero non essere ben chiuse.	· Verificare che tutte le porte, finestre e altre aperture siano ben chiuse.
	Un'asciugatrice potrebbe immettere aria umida nella stanza.	· Installare il deumidificatore lontano dall'asciugatrice. L'essiccatore delve essere ventilato all'esterno.
	La temperatura della stanza è troppo Bassa.	· La rimozione dell'umidità viene effettua meglio a temperature ambientali più alto. Le temperature ambientali inferiori riducono il tasso di rimozione dell'umidità. Gli apparetti sono progettati per funzionare a temperature superiore a 5°C.
Il deumidifi catore funziona troppo	La zona da deumidifi care è troppo grande.	· La capacité del deumidificatore potrebbe non essere quella adeguata.
	Gli sportelli o le fi nestresono aperti.	· Chiudere tutte le porte e finestre che danno all'esterno.
Apparizione di gelo sulle bobine	Il deumidifi catore è stato accesso recentamente, oppure la temperature ambientale è inferiore a 5°C.	· quello è normale. Il gelo normalmente scompare entro 60 minuti. Consultare la sezione Sbrinamento automatico.
Non si riescono ad impostare i comandi	Il compressore viene spento e il ventilatore continua a funzionare automaticamente per circa 3 minuti all'impostazione stabilità.	· quello è normale. Attendere circa 3 minuti ed impostare il ventilatore come desiderato.
Ventilatore rumoroso	E presente un rumore quando l'aria passa nell'apparecchio. E presente suono di vento.	· quello è normale.
Acqua sul pavimento	La connessione del tubo è essile potrebbe essere allentata.	· Verificare la connessione del tubo flessibile. Consultare la sezione Rimozione dell'acqua raccolta.
	Si desidera utilizzare la vaschetta per la raccolta dell'acqua, ma è collegato un tubo è essile.	· Scollegare il tubo se si sta utilizzato la vaschetta per la raccolta dell'acqua. Consultare la sezione Rimozione dell'acqua raccolta.

Stoccaggio a lungo termine

Quando l'apparecchio non viene usato per un lungo periodo, suggeriamo di seguire i passi qui indicate per mantenerlo in buone condizioni:

Assicurarsi di non lasciare acqua nella vaschetta e scollegare il tubo di drenaggio.
Togliere la spina e il cavo di alimentazione e conservarli correttamente.
Pulire l'apparecchio e proteggerlo bene per evitare che si impolveri.

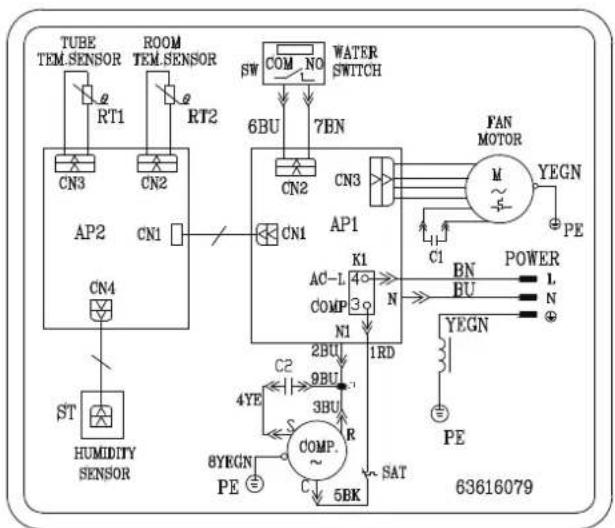

Schema elettrico

ADDH-10

ADDH-12

ADDH-20

Speci che

Modello ADDH-10 ADDH-12
Tensione nominale 220-240 V~
Frequenza nominale 50Hz
Potenza nominale 330 W 330 W
Rimozione dell'umidità 10 L/GIORNO 12 L/GIORNO
Livello di potenza sonora 53dB(A) 53dB(A)
Temperatura di funzionamento 5 °C- 35 °C
Peso	12,5 kg 12,5 kg
Capacità del serbatoio	4,0 I (Arresto automatico a circa 3,6 I)
