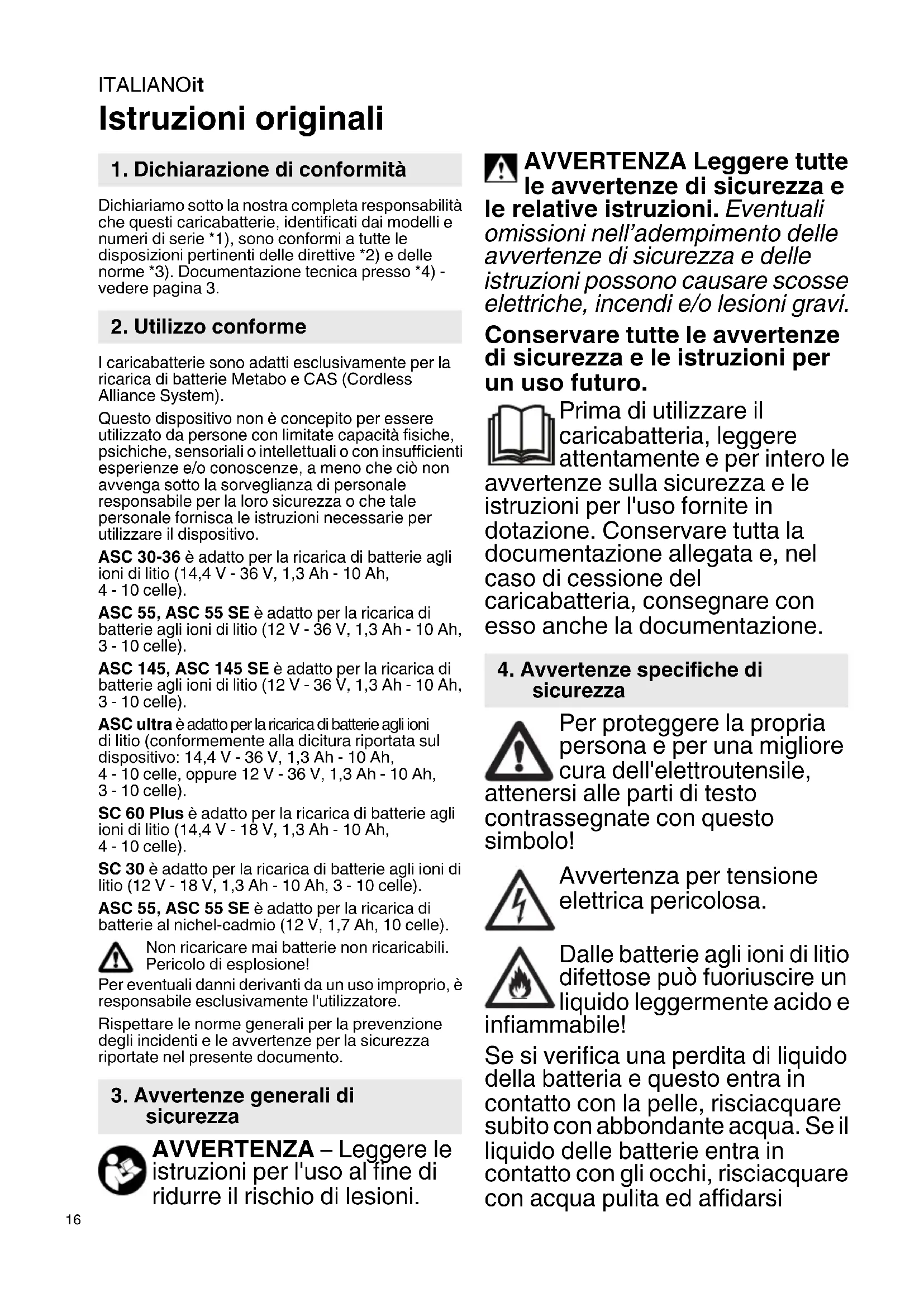

Istruzioni originali

1. Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabilità che questi caricabatterie, identificati dai modelli e numeroi di seri ^1 ), sono conformi a tutte le disposizioni pertinenti delle direttive ^2 ) e delle norme ^3 . Documentazione tecnica presso ^4 ) - vedere pagina 3.

2. Utilizzo conforme

I caricabatterie sono adatti esclusivamente per la ricarica di batterie Metabo e CAS (Cordless Alliance System).

Questo dispositivo non è concepito per essere utilizzato da persona con limitate disponța fisiche, psichiche, sensoriali o intellettuali o con insufficienti esperienze e/o conoscenze, a meno che ciò non avvenga molto la sorveglianza di personale responsable per la loro sicurezza o che tale personale fornisca le istruzioni necessarie per utilizzare il dispositivo.

ASC 30-36 è adatto per la ricarica di batterieagli ioni di litio (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4 - 10 celle).

ASC 55, ASC 55 SE è adatto per la ricarica di batterieagliioni di litio (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 nelle).

ASC 145, ASC 145 SE è adatto per la ricarica di batterieagliioni di litio (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 nelle).

ASC ultra è adatto per la ricarica di batterieagliioni di litio (conformmente alla dicitura riportata sul dispositivo: 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4 - 10 celle, oppure 12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 celle).

SC 60 Plus è adatto per la ricarica di batterieagli ioni di litio (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4 - 10 delle).

SC 30 è adatto per la ricarica di batterieagliioni di litio (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 celle).

ASC 55, ASC 55 SE è adatto per la ricarica di batterie al nichel-cadmio (12 V, 1,7 Ah, 10 celle).

Non ricaricare mai batterie non ricaricabili. Pericolo di esplosione!

Per eventuali danni derivanti da un uso improprio, è responsabile esclusivamente l'utilizzatore.

Rispettare le norme generali per la prevenzione degli incidenti e le avertenze per la sicurezza riportate nel presente documento.

3. Avvertenze generali di sicurezza

AVVERTENZA - Leggere le istruzioni per l'uso al fine di ridurre il rischio di lesioni.

AVVERTENZA Leggere tutte le avventenze di sicurezza e le relative istruzioni. Eventuali omissioni nell'adempimento delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avventenze di sicurezza e le istruzioni per un uso futuro.

Prima di utilizzato il caricabatteria, leggere attendamente e per intero le

avvertenze sulla sicurezza e le istruzioni per l'uso fornite in dotazione. Conservare tutte la documentazione allegata e, nel caso di cessione del caricabatteria, consegnare conessoanche la documentazione.

4. Avverenze specifiche di sicurezza

Per proteggere la propria persona e per una migliorare cura dell'eletttroutensile,

attenersi alle parti di testo contrassegnate con questo symbolo!

Avverenza per tensione elettrica pericolosa.

Dalle batterieagliioni di litio difettosepuo fuoriuscire un liquido leggermente acido e mabile!

Se si verifica una perdita di liquido della batteria e quello entra in contatto con la pelle, risciacquare subito con abbondante acqua. Se il liquido delle batterie entra in contatto con gli occhi, risciacquare con acqua pulita ed affidarsi

immediamente alle cure di un medico!

Non ricaricare le batterie più cariche!

Solo per uso in ambienti interni.

Proteggere il caricabateria dall'umidità!

Non consentire mai ai bambini di utilizzare il disposativo.

I bambini devono essere sorvegliati al fine di garantire che non giochino con l'apparecchio.

Tenere lontano i bambini dal caricabatteria e dal luogo di lavoro!

Riporre il caricabatteria lontano alla portata dei bambini!

In presenza di fumo o fuoco nel caricabatteria, staccare immediatamente la spina di alimentazione!

Non insere oggetti nelle feritoie di aerazione del caricabatteria - Pericolo di scossa elettrica o di cortocircuito!

Non utilizzato batterie difettose! Nelle aree caratterizzate da un'elevata presenza di polvere metallica, non ricaricare le batterie con i caricabatteria AIR COOLED.

5. Sintesi

Vedere pagina 2. Le immagini hanno valore indicativo per tutti gli appearecchi.

1 Batteria (non in dotazione)
2 Innesto a slitta
3 Spia di funzionamento
4 Spia di avviso

6. Messa in funzione

Prima della messa in funzione, verificare che la frequenza e la tensione di alimentazione corrispondano ai dati elettrici riportati sulla targhetta del modello.

Apparecchi come dato, che generano corrente continua potrebbero esercitare influssi su un circuito di sicurezza per correnti di guasto. Utilizzare un appearecchio di tipo F o superiore, con corrente di aperture max. di 30mA

Prima della messa in funzione del caricabatteria assicurarsi che le feritoie di aerazione siano libero. Distanza minima rispetto ad altri oggetti: almeno 5 cm!

6.1 Autotest

Inserire la spina di alimentazione.

La spia di avviso (4) e la spia di funzionamento (3) si accendono in successione per ca. 1 secondo e la ventola incorpora funzione per ca. 5 secondi.

7. Utilizzo

7.1 Ricarica della batteria

Inserire l'intera batteria, fino in fondo sull'innesto a slitta (2).

La spia di funzionamento (3) lampeggia.

Nota: per visualizzare il livello di carica delle batterieagli ioni di litio, per prima casa estrarre la batteria dal caricabatteria, quando premere il tasto sulla batteria.

7.2 Carica di mantenimento

Una volta terminata la ricarica, il caricabatteria passa automaticamente alla carica di mantenimento.

La batteria può rianere all'interno del caricabatteria e, in quello modo, è sempre pronta per l'uso.

100%

La spia di funzionamento (3) si accende in modo permanente.

8. Anomalia

8.1 La spia di avviso (4) si accende in modo permanente

La batteria noniene ricaricata. Temperatura troppo alta/troppo Bassa. Se la temperatura della batteria è compresa tra 0^ e 50^ , il processo di ricarica inizia automaticamente.

8.2 La spia di avviso (4) lampeggia

• La batteria è guasta. Togliere immediatamente la batteria dal caricabatteria.

ITALIANOit

• La batteria non è stata applicata correttamente sull'innesto a slitta (2). Vedere il capitolo 7.1.

9. Riparazione

Le riparazioni al caricabatteria devono essere effettuate esclusivamente da elettrici st specializzati!

Per evitare eventuali pericoli, quando il cavo dell'alimentazione del presente apparecchio è danneggiato, farlo sostituire dal produttore, dal servizio clienti o da un'altra persona qualificata.

Nel caso di caricabatteria Metabo che necessitino di riparazioni rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi consultare il site www.metabo.com.

10. Rispetto dell'ambiente

Attenersi alle norme nazionali riguardo allo smaltimento eco-compatible e al riciclaggio di macchine fuori servizio, imballaggi e accessori.

Solo per i Paesi UE: non smaltire gli eletttroutensili tra i rifiuti domestici! Secondo la Direttiva europea 2012/19/UE sugli utensili elet

trici ed elettronici usati e l'applicazione nel diritto nazionale, gli eletttroutensili usati devono essere smaltiti separatamente e sottoposti ad unsystema di ricericlaggio eco-compatible.

11. Dati tecnici

Vedere pagina 3.

U	= range di tensione delle batterie
C	= energia delle batterie
Ic	= corrente di carica
t	= tempo di ricarica

1) I tempi di carica reali possono variare dai valori indicati in funzione della energia. Il meccere nonché della temperatura della batteria.

Temperatura ambiente consigliata durante la ricarica: da 0^ a 40^ .

Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo Tecnologico.

□ Apparecchiatura della classe di protezione II

~ Corrente alternata
