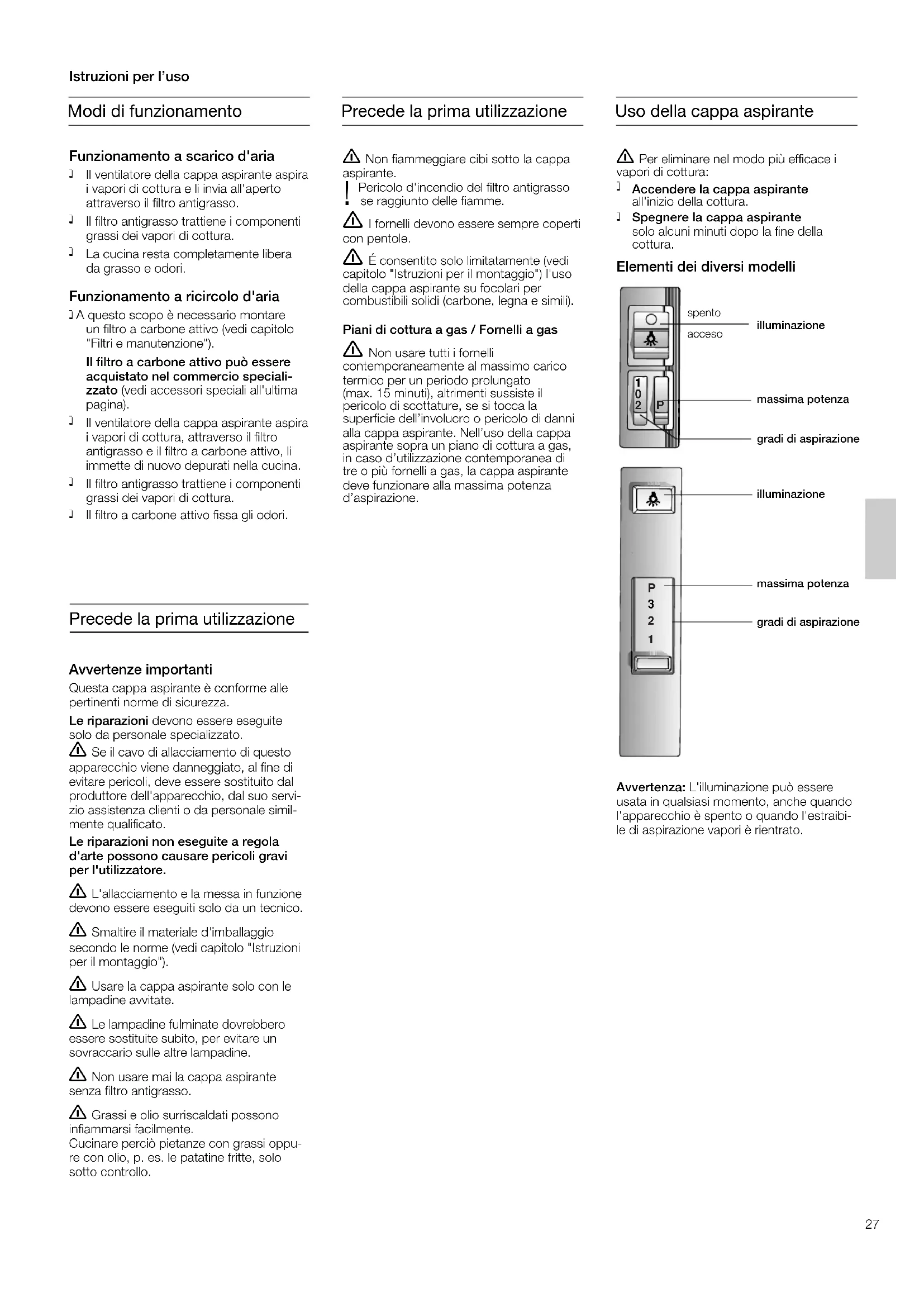

MANUALE UTENTE CD75130 CONSTRUCTA
Modi di funzionamento
Funzionamento a scarico d'aria
Il ventilatore della cappa aspirante aspiri i vapori di cottura e li invia all'aperto attraverso ilhetto antigrasso.
Il filtro antigrasso trattiene i componenti grassi dei vapori di cottura.
La cucina resta completamente libera da grasso e odori.
Funzionamento a ricircolo d'aria
A Anything scopo e necessario montare un贫困人口 a carbone attivo (vedi capitolo "Filtri e manutenzione").
Il filtrà a carbone attivo può essere acquistato nel commercio specializzato (vedi accessori speciali all'ultima pagina).
Il ventilatore della cappa aspirante aspira i vapori di cottura,attraverso il filtro antigrasso e il filtrato a carbone attivo, li immette di nuovo depurati nella cucina.
Il filtro antigrasso trattiene i componenti grassi dei vapori di cottura.
Il filtro a carbone attivo fissa gli odori.
Precede la prima utilizzazione
Non fiammeggiare cibi sotto la cappa aspirante.
Pericolo d'incendio del filtro antigrasso se raggiunto delle fiamme.
I fornelli devono essere sempre coperti con pentole.
É consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).
Piani di cottura a gas / Fornelli a gas
Non usare tutti i fornelli contemporaneamente al massimo carico termico per un periodo prolongato (max. 15 minuti), altrimenti sussiste il pericolo di scottature, se si tocca la superficie dell'involcro o pericolo di danni alla cappa aspirante. Nell'uso della cappa aspirante sulla piano di cottura a gas, in caso d'utilizzazione contemporanea di tre o più fornelli a gas, la cappa aspirante delve funzionare alla massima potenza d'aspirazione.
Uso della cappa aspirante
Per eliminare nel modo più efficace i evapori di cottura:
Accendere la cappa aspirante all'inizio della cottura.
Spagnere la cappa aspirante solo alcuni minuti dopo la fine della cottura.

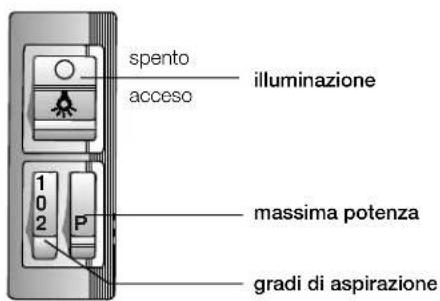

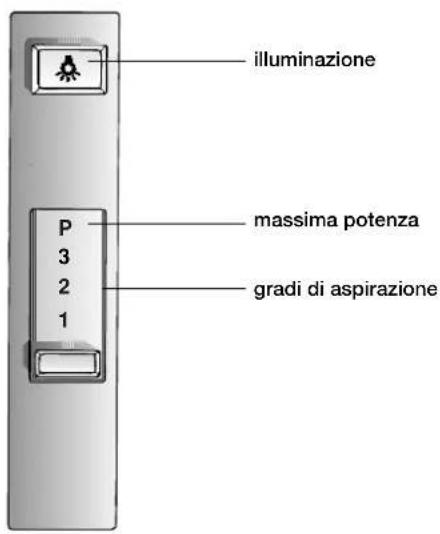

Elementi dei diversi modelli
Avvertenza: L'illuminazione può essere usata in qualsiast momento,anche quando l'apparecchio è spento o quando I'estraibile di aspirazione vapori e rientrato.
Precede la prima utilizzazione
Avvertenze importanti
Questa cappa aspirante è conforme alle pertinenti norme di sicurezza.
Le riparazioni devono essere eseguite solo da personale specializzato.
Se il cavo di allacciamento di quello apparecchio viene danneggiato, al fine di evitare pericoli, delve essere sostituito dal produttore dell'apparecchio, dal suo servizio assistenza clienti o da personale similmente qualificato.
Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.
L'allacciamento e la messa in funzione devono essere eseguiti solo da un technician.
Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioni per il montaggio").
Usare la cappa aspirante solo con le lampadine avitate.
Le lampadine fulminate dovrebbero.
essere sostituite subito, per evitare un sovraccario sulle altre lampadine.
Non usare mai la cappa aspirante.
senza filtrato antigrasso.
Grassi e olio surriscaldati possono inflammarsi lavorente. Cucinare perciò pietanze con grassi oppure con olio, p. es. le patatine fritte, solo fatto.
Per tratteneri componenti grassi dei vapori di cottura si possono usare diversi filtri antigrasso.
Filtro antigrasso in velo
La stuoia bajo e costituata da materiale dificilmente inflammabile.
Attenzione:
A causa della progressiva saturazione con residui grassi, l'inflammabilità del filtering aumenta, e il funzionamento della cappa aspirante più essere pregiudicato.
Importante:
Sostituendo tempestivamente il filtro antigrasso in velo, si previene il pericolò d'incendio, che può essere causato da un'accumulo di calorie durante la frittura o l'arresto.
Cambio del filtro antigrasso in velo:
Nel servizio normale (da 1 a 2 ore al giorno), il velo del filto antigrasso devese serecambiato dopo 8 - 10 settimane. Il velo per filto stampato devese serecambiato al più tardi quando la stampa colorata si dissolve.
Usare solo filtri originali.
Cosi si assicura un funzionamento ottimale.
Smaltimento del filtrato antigrasso in velo:
I filtri antigrasso in velo non contengono sostenze nocive. Essi possono essere trasformati in compost e smaltiti come rifiuto biodegradabile.
Filtro antigrasso metallico
Le stuoie del filtrso sono in metallo ininfiammabile.
Attenzione:
A causa della crescente saturazione con residui grassi, si verifica una inflammabilità, e il funzionamento dell'apparecchio vuo essere pregiudicato.
Important:
Pulire tempestivamente il filtro metallico.
Pulizia del filtro antigrasso metallico:
Nel servizio normale (da 1 a 2 ore al giorno), i filtri antigrasso metallici devono essere lavati dopo 8-10 settimane.
Il lavaggio si vuo eseguire nella lavastoviglie. In tal caso è possibile un lieve sbiadimento.
Important:
Non lavare insieme alle stoviglie i filtri antigrasso metallici troppo sporchi.
Nel lavaggio a mano, lasciare in ammollo per alcune ore le studioe del filtrinuna soluzione di lavaggio bolrente. Poi spazzolarle, sciac quarle bene e farlesgocciolare.
Usare solo filtri originali.
Cosi si assicura un funzionamento ottimale.

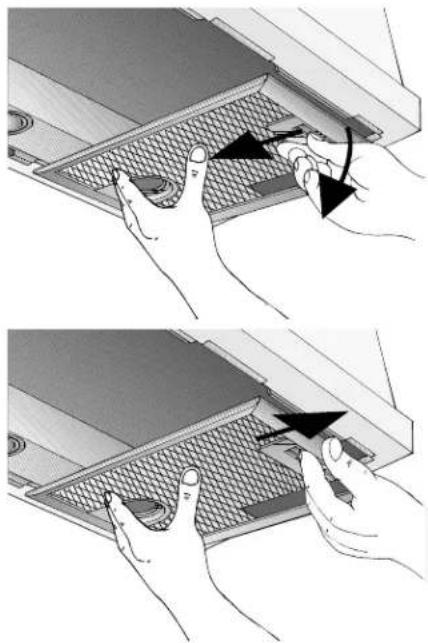

Smontaggio e montaggio del filtro antigrasso
Per cappe aspiranti con una stuoia filtrante:

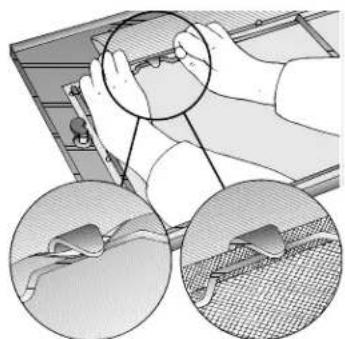

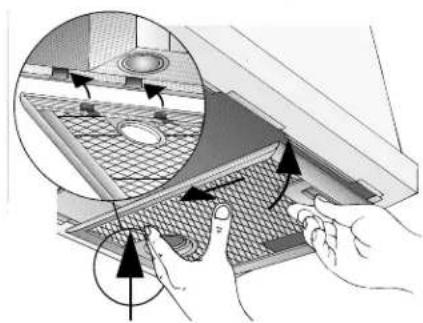

- Ruotare le manopole a sinistra ed a destra della griglia del filtro antigrasso.
- Premere la molla di arresto e rimuovere la cornice del filtr.
- Rimuovere la rete di filo metallico e sostituite la stuodia filtrante.
- Montare la cornice del filtro nell'ordine inverso.
Agganciare di nuovo la molla di arresto.

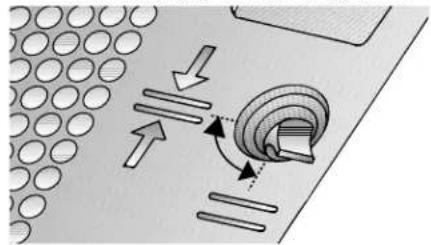

Il dispositivo di chiusura della cornice del filtro delve innestarsi a destra ed a sinistra.

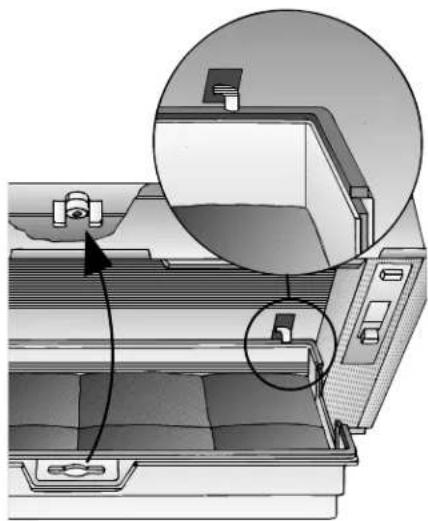

Per le cappe aspiranti con due cassette;.
futto:
Attenzione: le lampade alogene devono essere spente e fredde.
- Premere I'arresto dei filtri antigrasso nel senso della freccia e rotare il filtrato antigrasso prima solo leggermente verso il basso. Liberarlo poi tirandolo verso avanti.
- Lavare i filtri antigrasso.
- Inserire di nuovo i filtri antigrasso lavati.

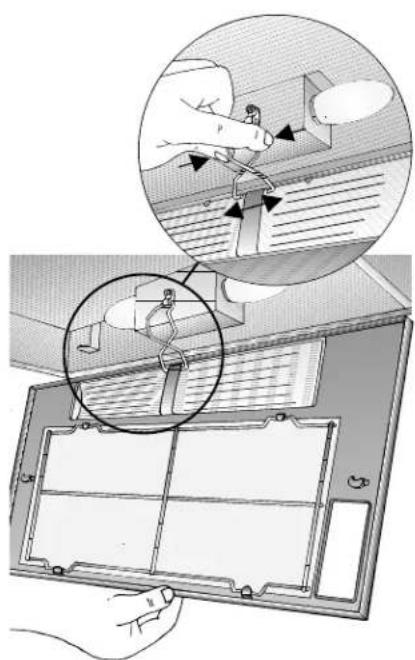

Smontaggio e montaggio del filtro a carbone attivo
Per cappe aspiranti con una stuoia filtrante:
- Smontaggio del filtro vedi filtro antigrasso.

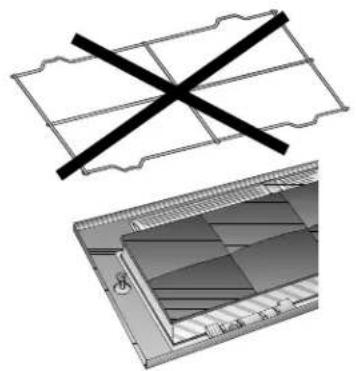

La rete di filo metallico non è sempre necessaria nel montaggio di unrello a carbone attivo.

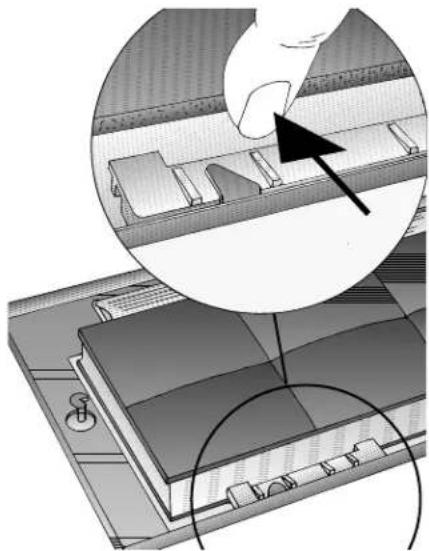

- Stendere il filtro a carbone attivo sulla stuoia filtrante e bloccarlo.
- Montare la cornice del filtr. Vedi filtro antigrasso.

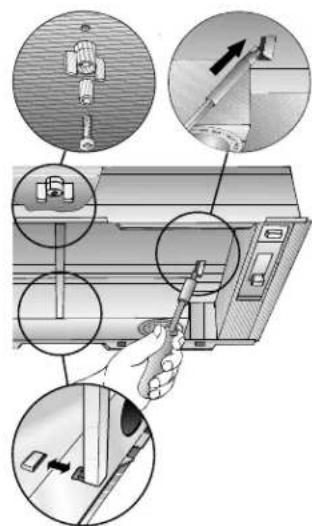

Cappe aspiranti con due cassette filtro:
- Rimuovere la cassetta filtrlo.
J Vedi filtrlo antigrasso. - Inserire la vite attraverso il dato ad alette e la bussola ed avvitare la vite al centro nel piano intermedio (necessario solo al primo montaggio). Vite, bussola e dato ad alette sono a corredo delhetto a carbone attivo.
- Spingere con un cacciavite versus l'interno le due linguette del doppio fondo. Se è montato un distanziale a guida, quello delve essere rimioso.

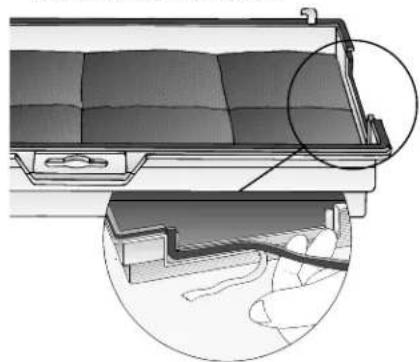

- Incollare il filtro a carbone attivo con l'accluso nastro di tenuta.
- Inserire dietro il filtrto a carbone attivo, ribaltarlo avanti versusl'alto e bloccarlo al centro con il dato ad alette. Se il distanziale a guida è stato rimioso, delve essere di nuovo inserto.

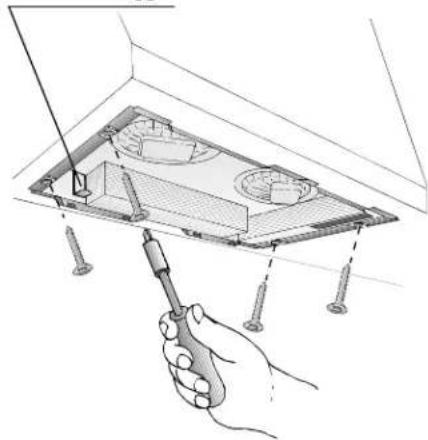

- Ricollocare le due cassette filtro. Smontaggio:
]Lo smontaggio aviene nell'ordine inverso.
Sostituzione del filtro a carbone attivo:
Nell'uso normale (ogni giorno da 1 a 2 ore), ilhettoe carbone attivo deve essere sostituito circa 1 volta all'anno.
Il filtering a carbone attivo è reperibile nel COMMERCIO SPECIALIZZATO (vedi accessori speciali all'ultima pagina).
Utilizzare solo filtri originali. Cosi si garantisce il funzionamento ottimale.
Smaltimento del除外 a carbone attivo usato:
I filtri a carbone attivo non contengono sostanje nocive. Essi possono essere smaltiti come rifiuto comune.
Spagnere la cappa aspirante e togliere completamente corrente alla cappa aspirante extraendo la spina di alimentazione o disinserendo il disposativo di separazione previsto nell'impianto.
- Quando si cambia il filtrlo antigrasso (vedi cap. "Filtri e manutenzione"), pulire i depositi di grasso dalle parti accessibili dell'alloggiamento.
- Cosi si previene il pericolò d'incendio e si conserva il funzionamento ottimale.
Per pulire la cappa aspirante, usare acqua molto calda e detersivo, oppure un pulitore per vetri delicato.
Nel caso di sporco resistente (vecchio), usare detergenti per vetri.
Non graffiare per staccare lo sporco seccoaderente,ma ammorbidirlo con un panno umido.
Non usare prodotti abrasivi.
Attenzione: Pulire i pulsanti di lavoro solo con acqua e detersivo delicato ed un panno morbido, umido.
Superfici smaltate, di alluminio e di plastica:
Nonutilizzare prodotti abrasivi o spugnedure.
Non usare panni asciutti.
Non usare pulitori corrosivi, contenti acido o sostanje alcaline.
] Avverenza: non usare alcohol (spirito) sulle superfici di plastica; potrebbe formare zone apache.
1 Attenzione! Arieggiare sufficientemente la cucina, non usare fiambre libere.

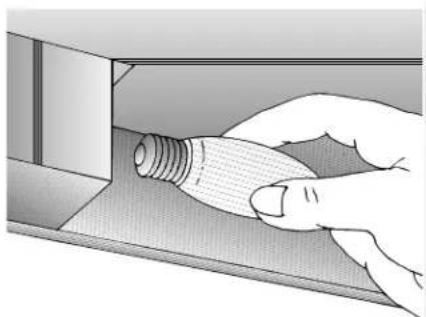

Sostituzione delle lampadine
- Spagnere la cappa aspirante e togliere completeness corrente alla cappa aspirante estraendo la spina di alimentazione o disinserendo il dispositorio di separazione previsto nell'impianto.
- Staccare la cornice del filtrlo.
Vedi filtrlo antigrasso. - Cambiare la lampadina (lampadina ad incandescenza commerciale comune con max. 40 Watt, attacco E 14).
- Montare la cornice del filtr.
Vedi filtro antigrasso.

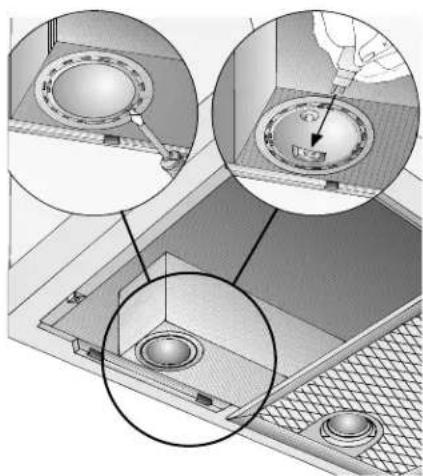

Lampadine alogene:
- Specnere la cappa aspirante e togliere completeness corrente alla cappa aspirante estraendo la spina di alimentazione o disinserendo il dispositorio di separazione previsto nell'impianto.
Le lampadine alogene accese sisur-riscaldano. Anche alcuni minuti dopo averle spente vi è pericolo di scottature. - Staccare I'anello della lampada con un cacciavite o simile.
- Sostituire la lampadina alogena (lampadina alogena commerciale, 12 Volt, max. 20 Watt, attacco G4). Attenzione: portalampada, figura 5. Per afferrare la lampadina usare un panno pulito.
- Inserire di nuovo l'anello della lampada.
- Ripristinare l'alimentazione elettrica inserendo di nuovo la spina di alimentazione o il fusibile.
Avvertenza: se l'illuminazione non funzionasse controllare se le lampadine sono inserte correttamente.
Guasti
In caso di eventuali chiarimenti o di guasti, rivolgersi al servizio assistenza clienti. (Vedi elenco dei centri di assistenza).
In caso di chiamata,indicare i dati seguenti:
E-Nr.FD
Riportare nelle specchietto qui sopra questidi. Essi si trovano nella targhetta d'identificazione, dopo averere molto la griglia del filtrlo, nel vano interno della cappa aspirante.

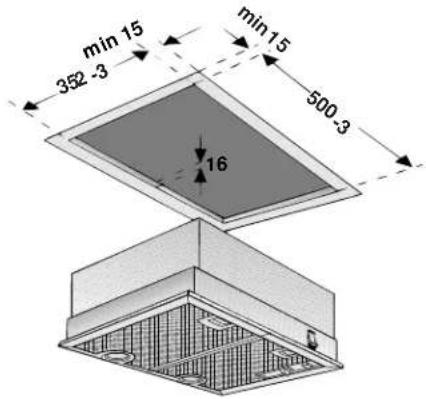

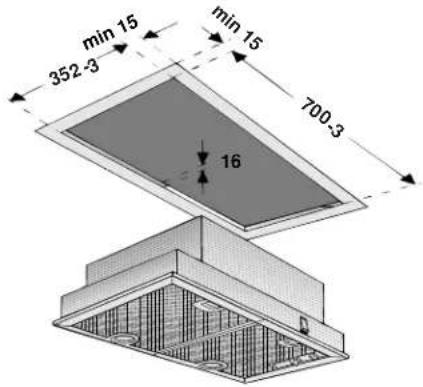

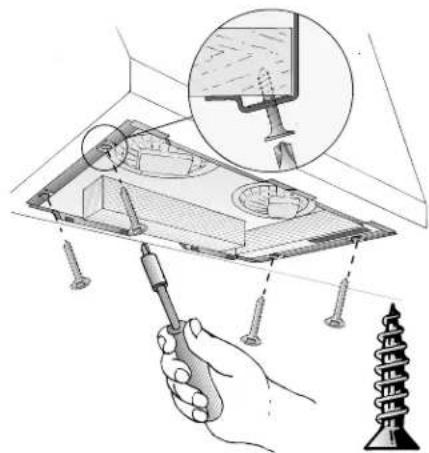

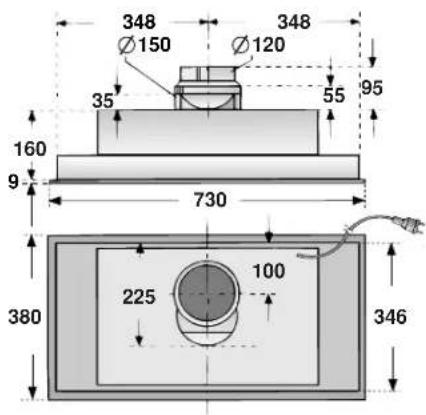

Istruzioni per il montaggio:
Avvertenze importanti
Gli apparecchi dismessi non sono rifiuti
senza valore.
Attraverso lo smaltimento ecologico
possono essere recuperati materiali
pregiati.
Rendere inservibile l'apparecchio dismesso
prima di rottamarlo.
L'imballaggio ha protetto il Vostro nuovo apparecchio nel trasporto fino a Voi. Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo l'imballaggio in modo ecologicamente corretto.
Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.
La cappa aspirante cui essere utilizzata per il funzionamento ad espulsione d'aria ed a ricircolo d'aria.

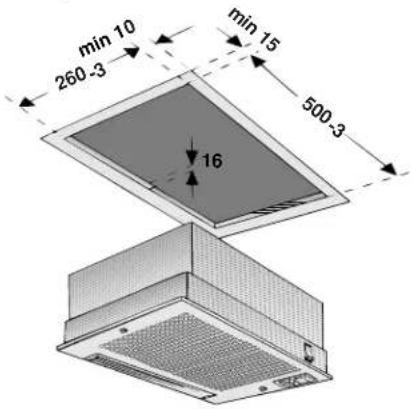

Montare la cappa aspirante sempre centrata sobre il piano di cottura.

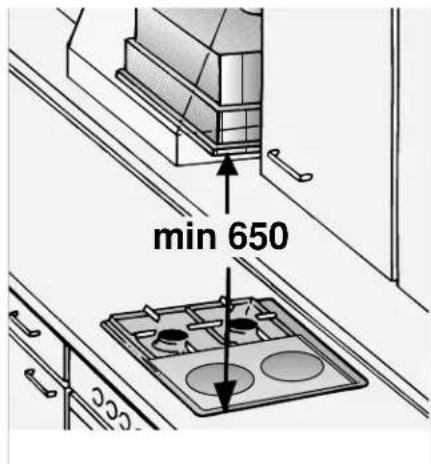

Distanza minima fra fornelli elettrici e bordo inferiore della cappa aspirante: 650 mm.
Sopra ad un focolare per combustibili solidi, dal quale può derivare un pericolod'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali.
Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas.
Quanto minore è la distanza tra la cappa aspirante ed i fornelli, tanto maggiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale.
Avvertenze supplementari per apparecchi di cottura a gas:
Nel montaggio dei fornelli a gas devono essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI).
E indispensableale osservare le norme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli apparechi a gas.
É consentito il montaggio della cappa aspirante con un solo lato accanto ad un mobile alto oppure ad un muro alto. Distanza min. 50 mm.
Distanza minima per fornelli a gas fra bordo superiore della griglia d'appoggio pentole e bordo inferiore della cappa aspirante: 650 mm.

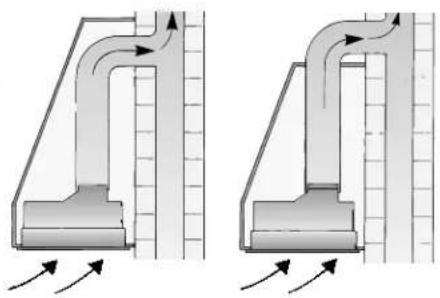

Funzionamento a scarico d'aria
L'aria di scaricoiene condotta versusl'alto,
attraverso un pozzo di ventilazione, oppure
direttamente all'aperto,attraverso la parete
esterna.
E Vietato immettere l'aria di scarico in un camino per il fumo o in un camino per i gas di scarico funzionanti, oppure in un pozzo, che serve al deflusso dell'aria di locali, nei quali sono installati focolari.
Nel caso di scarico dell'aria in camini per il fumo o in camini per i gas di scarico non funzionanti, è necessario ottener e autorizzazione dell'autorità competente.
Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni
dipendenti dal camino (come p. es, apparecchi di riscaldamento a gas, olio combustibile oppure a carbone,
scaldacqua a flusso continuo, scaldabagni) è necessario provedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.
Un funzionamento alla pericolò è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).
Cio è possibile quando l'aria per la combustione può continuare ad'affuire attraverso aperture non chiudibili, p. es in porte, finestre, cassette murali di alimentazione/scarico d'aria, oppure per mezzo di altri provedimenti tecnici, come interdizione reciproca e simili.
Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce ilrispetto del valore limite.
Nota: Nella stima si deve considerare sempre il bilancio totale dell'airazione dell'abitazione. Questa regola non si applica per il funzionamento di appearecchi di cottura, p. es. piano di cottura e cucina a gas.
Per lo scarico dell'aria devono essere osservate le norme ufficiali.

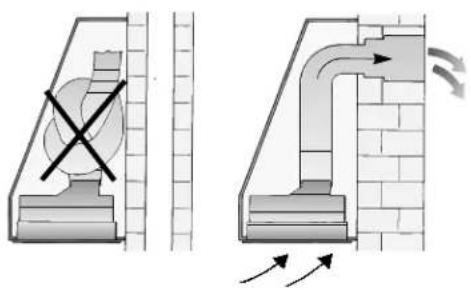

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - conattro a carbone attivo -, quest'uso è consentito alla limitazioni.
Se l'aria di scarico viene condotta attraverso la parete esterna, si dovrebbe utilizzato una cassetta murale telescopica.
Collegamento tra la cappa aspirante e cassetta murale telescopica:
Mediante un tubo di scarico flessibile, o un tubo di scarico rigido.
In caso di funzionamento a scarico d'aria, nella cappa aspirante dovrebbe essere installata una valvola antiriflusso, qualora但这a non suagia disponibile nel tubo di scarico aria, oppure nella cassetta murale. Se all'apparecchio non è acclusa una valvola antiriflusso, cui esere acquistata tramite il commercio specializzato, (vedi accessori speciali all'ultima pagina).
Montaggio della valvola antiriflusso
Innestare i due permi della valvola antiriflusso nei fori nel manicotto dell'aria oppure all'uscita dell'aria.
Prima del montaggio, fare attenzione che la scritta stampata, oppure a rilievo, sua rivolta verso l'esterno.
Rendimento ottimore della cappa aspi-rante:
Tubo di aspirazione breve, liscio.
Possibilmente pochi gomiti di tubo.
Diametro del tubo possibilmente grande (meglio 150 mm) e gomiti a curva larga.
Tubi tondi: Consigliamo Versione ad un motore: diametro interno min. 120~mm Versiona a due motori: diametro interno min. 150~mm
I canali piatti devono avere una sezione trasversale interna equivalente a quella dei tubi tondi da 120/150 mm 120mm ca.113 cm² 150mm ca.177 cm²
Se i diametri dei tubi sono differenti: ermetizzare i raccordi con nastro di tenuta
Nel funzionamento a scarico d'aria provedere ad una sufficiente alimentazione di aria.

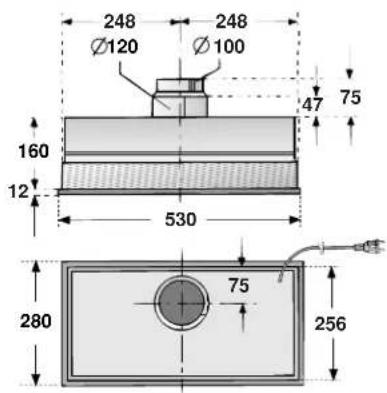

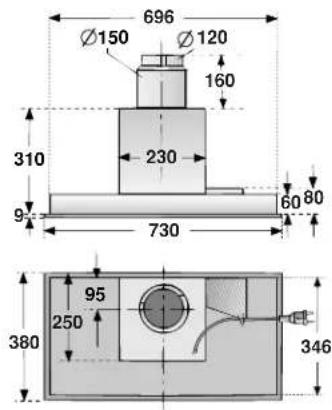

Attacco del tubo
Cappa aspirante con uscita aria 120 mm:
Tubo di aspirazione 100 mm
Inserire il manicotto di riduzione (vedi accessori speciali all'ultima pagina) sul manicotto dell'aria e fissare adesso il tubo di scarico dell'aria.
Tubo di aspirazione 120 mm
Fissare il tubo di scarico aria direttamente sul manicotto.

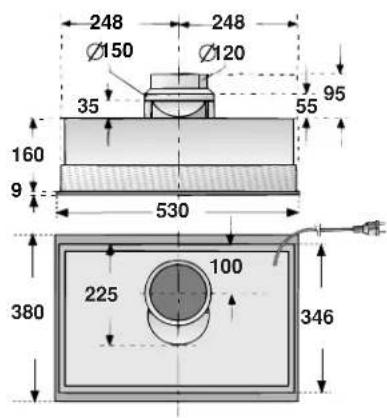

Cappe aspiranti con uscita dell'aria 150 mm:
Tubo di aspirazione 120 mm
Fissare il manicotto di riduzione (vedi).
accessori speciali all'ultima pagina)
all'uscita dell'aia.
Fissare il tubo di aspirazione sul manicotto di riduzione.
Tubo di aspirazione 150 mm
Awtitre il manicotto dell'aria direttamente all'uscita dell'aria.
Se estata montata una valvola antirifusso, controllare il regolare funzionamento.
Cappe aspiranti con uscita dell'aria rettangolare:
Awtare il mani-cotto dell'aria a corredo sull'uscita dell'aria.
Funzionamento a ricircolo d'aria
L'aria, depurata da unattro a carbone attivo supplementare, viene di nuovo immessa nell'ambiente.
Nel funzionamento a ricircolo d'aria, l'apertura di uscita dell'aria delve essere protetta con una griglia (vedi accessori speciali all'ultima pagna) per evitare pericoli meccanici o elettrici.
E autorizzato l'allciantamento della cappa aspirante solo ad una presa con contatto di terra installata a norma. Installare la presa con contatto di terra possibilmente vicino all'apparecchio ed in posizione accessibile. Se la presa con contatto di terra dopo il montaggio della cappa aspirante non è più accessibile, nell'impianto deve essere previsto un dispositivo di separazione. Dispositivi di separazione autorizzati sono gli interruttori con un'apertura tra i contatti superiore a 3 mm e separazione su tutti i poli. Rientrano tra quosti gli interruptorii automatici ed i rele.
In caso di riparazioni, togliere completa-mente tensione all'apparecchio.
Le riparazioni devono essere eseguite solo da personale specializzato.
Se il cavo di allacciamento di quello apparecchio viene danneggiato, al fine di evitare pericoli, delve essere sostituito dal produttore dell'apparecchio, dal suo servizio assistenza clienti o da personale similmente qualificato.
Le riparazioni non eseguite a regola d'arte possono causare pericoli considerevoli per l'utilizzatore.
Lunghezza del cavo di alimentazione: 1,20 m.
Dati elettrici:
I dati elettrici sono riportati sulla targhetta d'identificazione, leggibile dopo rimozione della cornice del filtro, nell'interno dell'apparecchio.
Non introdurre le mani nell'uscita dell'aria.
Questo appearecchio è conforme alle norme per la suppressione dei radiodisturbi CEE.
La cappa aspirante è particolaremente idonea per l'installazione in camini e cappe di raccolta fumi.
Per l'ottimale efficacia di aspirazione (molto importante nelle soluzioni ad isola di cottura)
Installare la cappa aspirante nell'interno delle strutture, quanto più in alto possibile.
Le strutture d'installazione devono copire possibilmente tutte la superficie di cottura.
Per l'installation, a seconda della versione, devono essere praticate le aperture seguenti:
Cappa aspirante con interruptore a bilanciere, larghezza 53 cm, ad 1 motore:
Cappa aspirante con regolatore a cursore, larghezza 53 cm, ad 1 e 2 motori:
Montaggio
Cappa aspirante con regolatore a cursore, larghezza 73 cm, ad 1 e 2 motori:
- Rimuovere la griglia del filtrlo (vedi istruzioni per l'uso).
- Eseguire il collegamento elettrico.
- Spingere la cappa aspirante verso l'alto nell'apertura d'installazione, finché i dispositivi ausiliari di montaggio avanti e diaestro non s'innestano.
- Avvitare la cappa aspirante.
- Applicare la griglia del filtrto e bloccarla (vedi istruzioni per l'uso)
Pesso in kg:
| Versione | Larghezza | Scarico aria | Ricircolo aria |
| 1 motore interrutatore a bilanziere | 53 cm | 5,0 6,3 | |
| 1 motore regolatore a cursore | 53 cm | 9,5 | 10,7 |
| 1 motore regolatore a cursore | 73 cm | 10,3 11,6 | |
| 2 motore regolatore a cursore | 53 cm | 8,3 | 9,5 |
| 2 motore regolatore a cursore | 73 cm | 8,7 | 9,9 |
Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica
Smontaggio
- Svitare le viti
- Mantenere da molto la cappa aspirante, tirare avanti e dietro le molle di montaggio.
Molde montaggio
- Estrarre la cappa aspirante verso il basso.
