BEDIENUNGSANLEITUNG CD75130 CONSTRUCTA

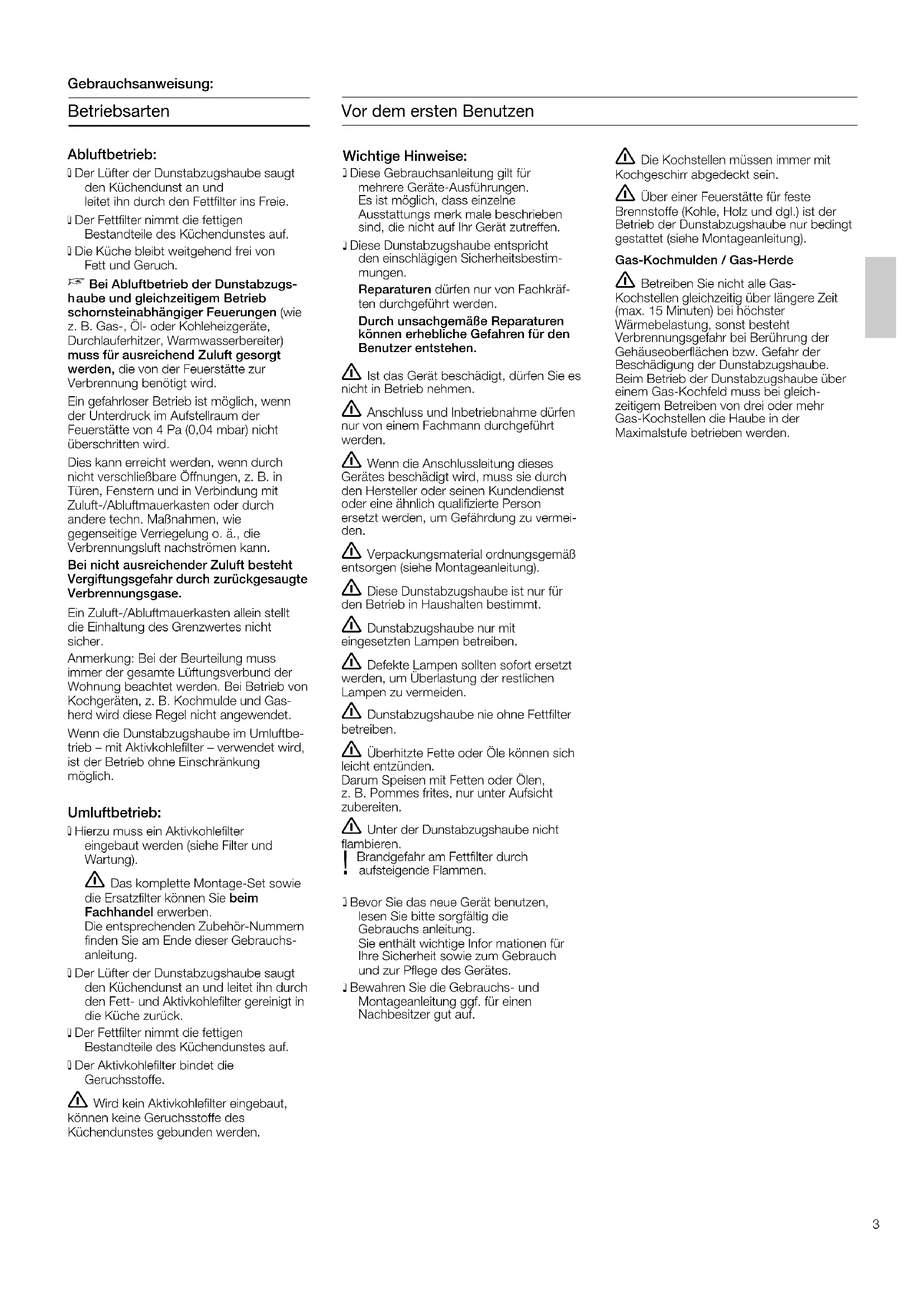

Der Lufter der Dunstabzugshaube saugt den Kuchendunst an und leitetihn durch den Fettfilter ins Freie.
Der Fettfilter nimmt die fertigen Bestandteile des Kuchendunstes auf.
Die Kuche bleibt weltgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlaufferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung bestehtigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenüber Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmaerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Umluftbetrieb:

] Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).
Das komplette Montage-Set sowie die Ersatzfilter konnen Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchs-anleitung.
Der Lufter der Dunstabzugshaube saugt den Kuchendunst an und leitetihn durch den Fett- und Aktivkohlefilter gereinigt in die Kuche zurück.
Der Fettfilter nimmt die fertigen Bestandteile des Kuchendunstes auf.
Der Aktivkohlefilter bindet die Geruchsstoffe.
Wird kein Aktivkohlefilter eingebaut, konnen keine Geruchsstoffe des Kuchendunstes gebunden werden.

Vor dem ersten Benutzen

Wichtige Hinweise:

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

These Gebrauchsanleitung gilt fur mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungs merk male beschrieben sind, die nicht auf Ihr Gerät zuteffen.
These Dunstabzugshaube entspricht den einschlagigen Sicherheitsbestimmungen.
Reparaturen dürfen nur von Fachkräften durchgeführt werden.
1st das Gerät beschädigt, dürfen Sie es nicht in Betrieb halten.
Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.
Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eineähnlich qualificierte Person ersetzt werden, um Gefährung zu vermeiden.
Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).
These Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt.
Dunstabzugshaube nur mit eingesetzten Lampen betreiben.
Defekte Lampen sollen sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter betreiben.
Überhitzte Fette oder Öle können sich leicht entzünden.
Darum Speisen mit Fetten oder Olen,
z. B. Pommes frites, nur unter Aufsicht zubereiten.
Unter der Dunstabzugshaube nicht flambieren.
Brandgefahr am Fettfilter durch aufsteigende Flammen.
Bevor Sie das neue Gerät benutzen,
lesen Sieitte sorgfältig die
Gebrauchs anleitung.
Sie enthalt wichtige Infor mationen fur
Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes.
Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.

Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.
Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).

Gas-Kochmulden / Gas-Herde

Betreiben Sie nicht alle Gas-Kochstellen gleichzeitig uber langere Zeit (max. 15 Minuten) bei hochster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betrieben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.

Der Kuchendunst wird am wirkungsvollsten beseitigt durch:
Einschalten des Lufters bei Kochbeginn
J Ausschalten des Lufters erst einige Minuten nach Kochende.

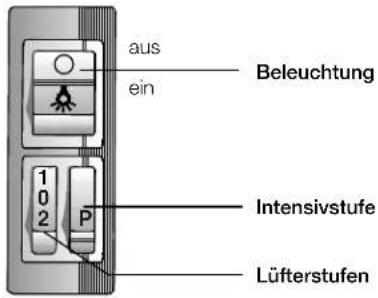

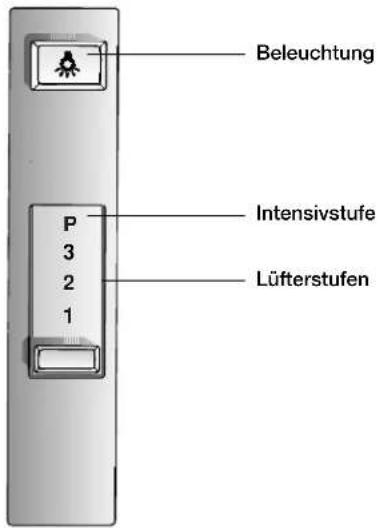

Bedienelemente der verschiedenen Modelle

Hinweis: Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.

Filter und Wartung

Zur Aufnahme der fettigen Bestandteile des Kuchendunstes konnen verschiedene Fettfilter eingesetzt werden.

Vlies-Fettfilter

Die Filtermatte besteht aus schwer entflammbarem Material.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durchrechtzeitiges Austauschen des Vlies-Fettfilters wird der Brandgebung vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Austauschen des Vlies-Fettfilters:

Bei normalem Betrieb (täglich 1 bis 2 Stunden) muss der Vlies-Fettfilter nach 8 bis 10 Wochen ausgetaucht werden.

Bei bedrucktem Vlies-Fettfilter spätestens dann, wenn die farbige Bedruckung zerflieBt.

Nur Originalfilter verwenden.

Dadurch werden die Sicherheitsvorschriften eingehalten und eine optimale Funktion gewährleistet.

Entsorgung des alten Vlies-Fettfilters:

Vlies-Fettfilter enthalten keine Schadstoffe. Sie sind kompostierbar und konnen als Biomull entsorgt werden.

Metall-Fettfilter

Die Filtermatten bestehen aus unbrenn-barem Material.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Den Metallfettfilterrechtzeitig reinigen.

Reinigen der Metalfettfilter:

Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter nach 8 bis 10 Wochen gereinigt werden.

Das Reinigen kann in der Geschirrspulmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich.

Wichtig:

Stark gesattigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

Beim Reinigen von Hand, Filtermatten in
heiBer Spullauge mehrere Stunden ein
weichen.
Danach abbursten, gut ausspelen und
abtropfen halten.
Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

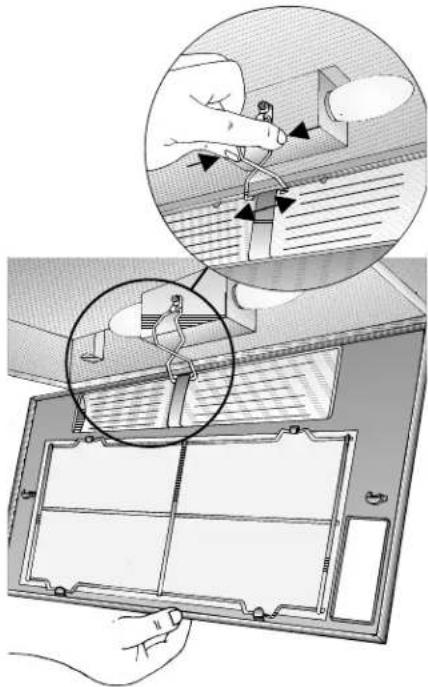

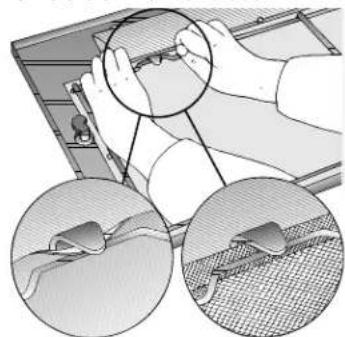

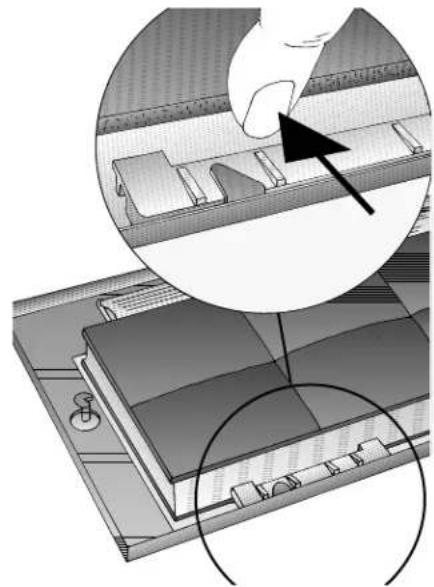

Aus- und Einbau den Fettfilters Bei Dunstabzugshauben mit einer Filteratte:

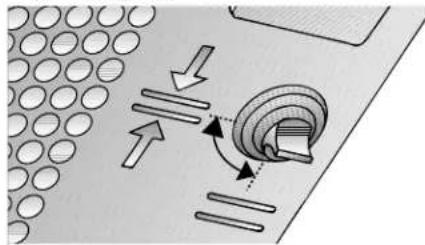

1. Drehen Sie die Griffe links und rechts am Filtergitter.

1. Drücken Sie die Sicherungsfeder undnehmen Sie den Filterrahmen ab.

1. Entfernen Sie das Drahtgitter und tauschen Sie die Filtermatte aus.

1. Montieren Sie den Filterrahmen in umgekehrter Reihenfolge.
   Die Sicherungsfeder wieder einhängen.
   Die Verriegelung des Filterrahmens muss links und rechts einrasten!

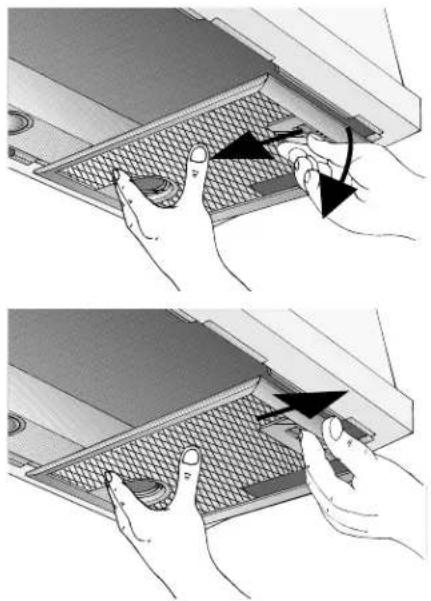

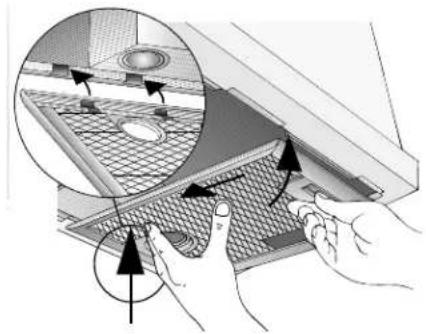

Bei Dunstabzugshauben mit zwei Filterkassetten:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Drucken Sie die Raste an den Fettfilter in Pfeilrichtung ein und klappen Sie den Fett filter zuerst nur keinlich nach unten. Lösen Sieihn indem Sieihn zu sich herziehen.

1. Reinigen Sie die Fettfilter.
2. Setzen Sie die gereinigten Fettfilter wieder ein.

Aus- und Einbau den Aktivkohlefilters

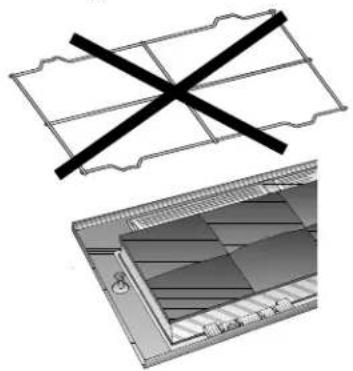

Bei Dunstabzugshauben mit einer Filteratte:

1. Ausbau des Filters siehe Fettfilter. Das Drahtgitter wird beim Einbau eines Aktivkoholeffilters nicht mehr benotigt.

1. Legen Sie den Aktivkohlefilter auf die Filtermatte und klemmen Sie ihn ein.

1. Montieren des Filterrahmens.
   [1] Siehe Fettfilter.

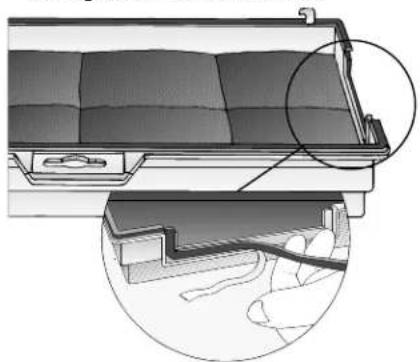

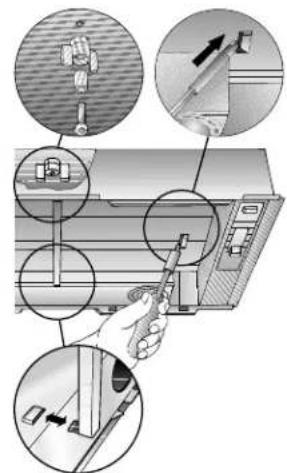

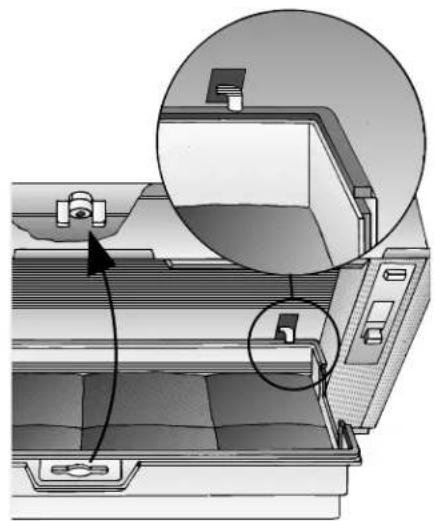

Bei Dunstabzugshauben mit zwei Filterkassetten:

1. Nehmen Sie die Filterkassetten ab.
   ■ Siehe Fettfilter.
2. Stecken Sie die Schraube durch die Flügelmutter und die Hülse und drehen Sie die Schraube in der Mitte in den Zwischenboden ein (nur beim ersten Einbau erforderlich). Schraube, Hülse und Flügelmutter liegen dem Aktivkohlefilter bei.
3. Drucken Sie mit einem Schraubendreher die beiden Laschen am Zwischenboden nach innen ein. Ist eine Distanzschiene eingebaut, müssen Sie diese entfernen.

1. Kleben Sie den Aktivkohlefilter mit dem beiliegenden Dichtstreifen ab.

1. Setzen Sie den Aktivkohlefilter hinten ein, klappen Sieihn hoch und verriegeln in der Mitte mit der Flugelmutter. Werde die Distanzschiene entfern, müssen Sie diese wieder eingten.

1. Setzen Sie die zwei Filterkassetten wieder ein.

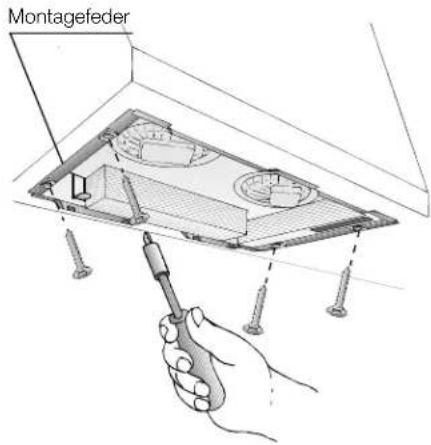

Ausbauen:

Der Ausbau erfolgt in umgekehrter Reihenfolge.

Wechsel des Aktivkohlefilters:

Bei normalem Betrieb (täglich 1 bis 2
Stunden) muss der Aktivkohlefilter umgebung
1x im Jahr ausgetaucht werden.

Der Aktivkohlefilter ist im FACHHANDEL erhältlich (siehe Sonderzubehör auf der letzten Seite).

Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohlefilters:

Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmull entsorgt werden.

Reinigen und Pflege

Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der installationseitig vorgesehenen Trennvorrichtung die Dunstabzugshaube stromlos.

Bei Wechsel des Fettfilters (siehe Filter und Wartung) die zugänglichen Gehauseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten.
Zum Reinigen der Dunstabzugshaube heiBe Spullauge oder mildes Fensterputzmittel verwenden.
Bei stärkerer (alterer) Verschmutzung Fensterputzmittel verwenden.
Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
Keine Scheuermittel verwenden.

Achtung: Die Bedientasten nur mit milder Spüllauge und einem weichen, feuchten Tuch reinigen.

Lackierte-, Aluminium- und Kunststoffoberflächen:

Keine scheuemden Mittel oder kratzende Schwämme verwenden
Keine trockene Tucher verwenden.
Keine aggressiven, saure- oder laugenhaltigen Reiniger verwenden.
Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es konden matte Stellen entstehen.
Vorsicht! Küche ausreichend belüften,
keine offene Flamme.

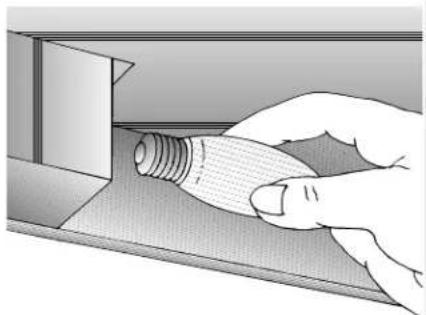

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der installationseitig vorgesehenen Trennvorrichtung die Dunstabzugshaube stromlos.
2. Nehmen Sie den Filterrahmen ab.
   ■ Siehe Fettfilter.
3. Tauschen Sie die Lampe aus. (Handelsübliche Gluhampen max. 40 Watt, Sockel E 14).

1. Montieren des Filterrahmens.
   [1] Siehe Fettfilter.

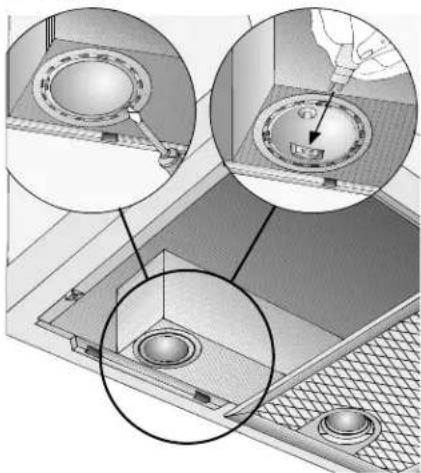

Halogenlampen:

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der installationseitig vorgesehenen Trennvorrichtung die Dunstabzugshaube stromlos.
   Die Halogenbirnen werden bei Betrieb sehr heißt. Auch eine Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr.
2. Nehmen Sie den Lampenring mit einem Schraubenzieher oder ähnlichem ab.
3. Tauschen Sie die Halogenbirne aus. (Handelsübliche Halogenbirne, 12 Volt, max. 20 Watt, Socket G4).

Achtung: Steckfassung

Zum Anfassen der Birne ein sauberes Tuch verwenden.

1. Rasten Sie den Lampenring wieder ein.
2. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der installationsseitig vorgesehenen Trennvorrichtung die Stromversorgung wieder her.

Hinweis: Soltte die Beleuchtung nicht Funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.

Störungen

Bei eventuellen Rückfragen oder Störungen,itte den Kundendienst verständigen. (siehe Kundendienststellenverzeichnis) Bei Anrufitte angegeben:

E-Nr.FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme des Filtergitters, im Innenaum des Gerätes zu finden. Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten.

Montageanweisung:

Wichtige Hinweise

Altgeräe sind kein wertloser Abfall.
Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiedergewonnen werden.
Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.
Ihr neues Gerat wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträgech und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.
Über aktuelle Entsorgungswege informieren Sie sichitte bei ihrem Fachhändler oder bei ihrer Gemeindeverwaltung.
Die Dunstabzugshaube ist für Abluft- und Umluftbetrieb verwendbar.
Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.
Mindestabstand zwischen Elektro-kochstellen und Unterkante der Dunstab-zugshaube: 650 mm.
Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgebung (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare Abdeckung hat und die landerspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas-Herde und Gas-Mulden.
Jekleiner der Abstandzwischen Dunstabzugshaube undKochstellen destogroberist dieMoligkeit,dassich durch aufsteigenden Wasserdampf unter an der DunstabzugshaubeTropfen bildenkonnen.

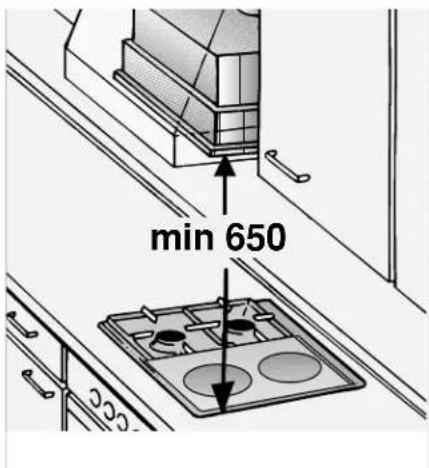

Zusätzliche Hinweise bei Gas-Kochgeräten:

Bei der Montage von Gaskochstellen sind die national einschlagigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.
Es müssen die jeweils gultigen Einbauvorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.
Die Dunstabzugshaube darfur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm.
Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfrager und Unterkante der Dunstabzugshaube: 650 mm.

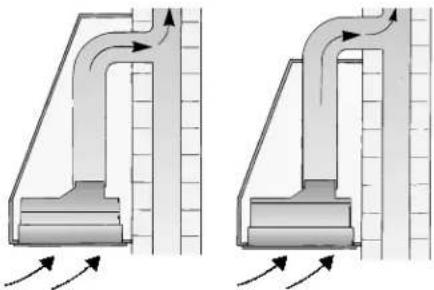

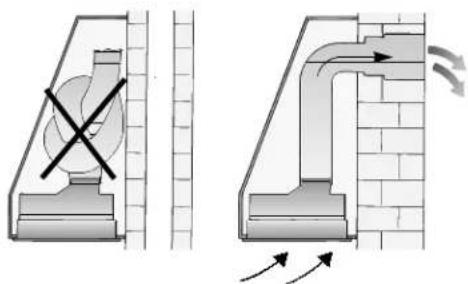

Abluftbetrieb

Die Abluft wird über einen Lufungsschacht nach oben, oder direkt durch die AuBenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsraumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die Behördlichen und gesetzlichen Vorschriften (z.B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugs-haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlaufferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstände zur Verbrennung bestehtigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.

Dies kann erreicht werden, wenn durch nicht verschliebbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o.ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmaerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Wird die Abluft durch die Außenwand geleitet, sollte ein Telescop-Mauerkasten verwendet werden.

Bei Abluftbetrieb solte in der Dunstabzugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist. Ist dem Gerät keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden. (siehe Sonderzubehör auf der letzte Seite).

Montieren der Rückstauklappe

Die beiden Zapfen der Rückstauklappe in die Locher am Luftstutzen bzw. am Luftaustritt einrasten.

Vor dem Montieren beachten, dass die Beschriftung bzw. Prägung aussen ist.

Optimale Leistung der Dunstabzugshaube:

Kurzes, glattes Abzugsrohr.
MoglichstewingRohrbogen.
Moglichst groBe Rohrdurchmesser (am besten 150 mm ) und groBe Rohrbogen.

Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luft-leistung und gleichzeitig zu einer Geräuscherhöhung

Rundrohre:

Wir empfehlen

Einmotorative Ausführung:

Innendurchmesser mind. 120 mm

Zweimotorige Ausführung:

Innendurchmesser mind. 150 mm.

Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohremit 120/150 mm Innendurchmesser haben.

Sie sollenne keine scharfen Umlenkungen haben.

120 mm φ ca. 113 cm²

150 mm ca. 177 cm²

Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.
Bei Abluftbetrieb für ausreichend Zuluft sorgen.

Rohranschluss

Dunstabzugshauben mit Luftaustritt 120 mm:

Abzugsrohr 100 mm

Reduzierstutzen (siehe Sonderzubehor auf der letzten Seite) auf den Luftstutz stecken und darüber das Abluftrohr befestigen.

Abzugsrohr 120 mm

Abluftrohr direkt am Luftstutzen befestigen.

Dunstabzugshauben mit Luftaustritt 150 mm:

Abzugsrohr 120 mm

Reduzierstutzen (siehe Sonderzubehör auf der letzten Seite) am Luftaustritt befestigen.
Abzugssrohr am Reduzierstutzen befestigen.

Abzugsrohr 150 mm

J Abluftrohr direkt am Luftaustritt befestigen.

Ist eine Rückstauklappe montiert, die Funktion überprüfen.

Dunstabzugshauben mit rechteckigem Luftaustritt:

Den beiliegenden Luftstutzen über dem Luftaustritt festschrauben.

Umluftbetrieb

Die durch einen zusätzlichen Aktivkohlefilter gereinigt Luft wird wieder in den Raum zurückgebungrt.
Bei Umluftbetrieb ist die Ausblasöffnung durch ein Schutzgitter (siehe Sonderzbehör auf der letzten Seite) zu sichern um eine mechanische oder elektrische Gefährdung zu vermeiden.

Elektrischer Anschluss

Die Dunstabzugshaube scarf nur an eine vorschrifsmäßig installierte Schutzkontaktsteckdose angeschlossen werden.

Die Schutzkontaktsteckdose möglichst nahe am Gerat und zugänglich anbringen. Ist die Schutzkontaktsteckdose nach der Montage der Dunstabzugshaube nicht mehr zugänglich, ist installationsseitig eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehoren LS-Schalter und Schütze.

Bei Reparaturen ist das Gerät generell stromlos zu machen.

Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährung zu vermeiden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Lange der Anschlussleitung: 1,20 m.

Elektrische Daten:

Die elektrischen Daten sind auf dem Typenschild, nach Abnahme der Filterrahmen, im Innenraum des Gerätes zu finden.

Nicht in den Luftaustritt hineingreifen.

Dieses Gerat entspricht den EG-Funkentstorbestimmungen.

Einbauen

Die Dunstabzugshaube ist für den Einbau in Kamine und Essen besonderss geeignet.

Zur optimalen Absaugwirkung

(besonderss wichtig bei Kochinsellösungen):

Die Dunstabzugshaube innerhalb der Umbauten möglichst hoch einbauen.
Umbauten müssen die gesamte Kochfläche überdecken.

Für den Einbau müssen je nach Variente folgende Ausschnitttevorhanden sein:

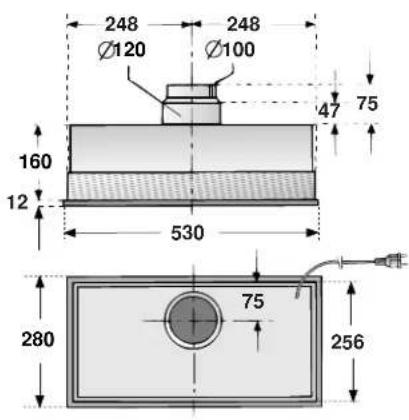

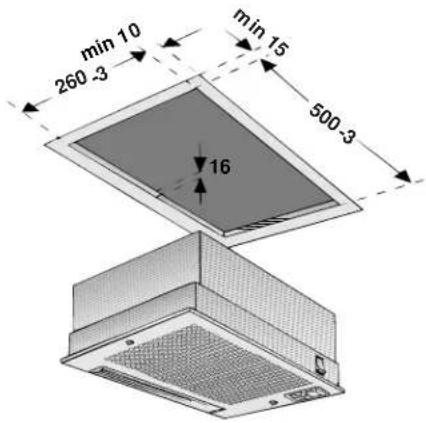

Dunstabzugshaube mit Wippschalter, 53 cm breit, 1-motorig:

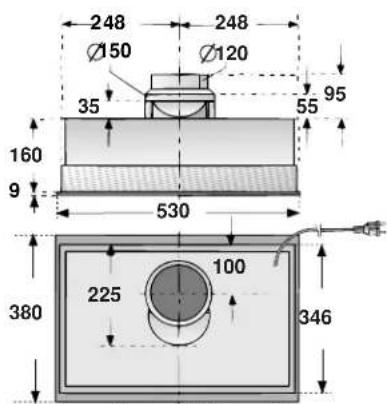

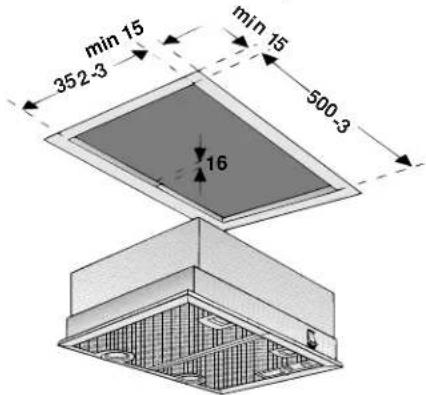

Dunstabzugshaube mit Schieberegler, 53 cm breit, 1- und 2-motorig:

Einbauen

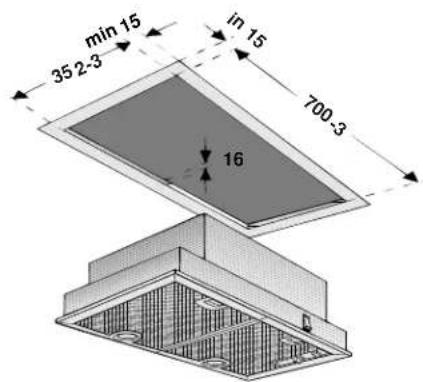

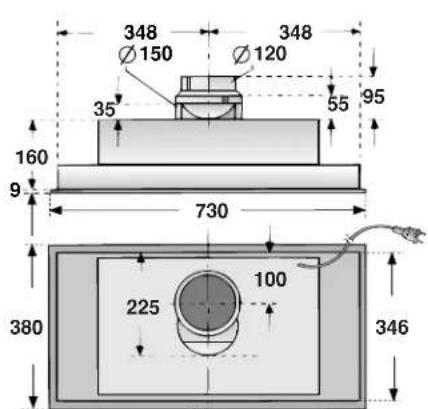

Dunstabzugshaube mit Schieberegler, 73 cm breit, 1- und 2-motorig:

1. Filtergitter abnehmen (siehe Gebrauchsanweisung).
2. Elektrische Verbindung herstellen.
3. Dunstabzugshaube in der Einbauöffnung hochdrücken, bis die Montagefeder vorne und hinter einrastet.

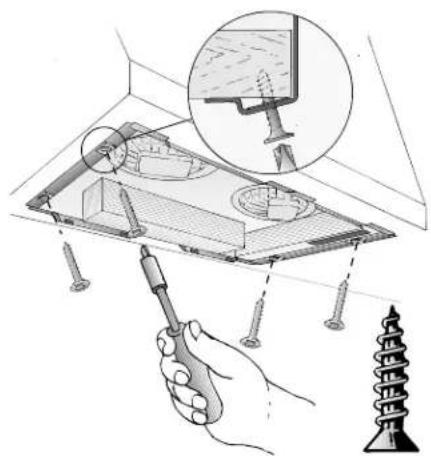

4. Dunstabzugshaube festschrauben.

1. Filtergitter einsetzen und verriegeln (siehe Gebrauchsanweisung).

Gewicht in kg:

Ausführung	Ausbüttbar	luft
1-motorig Wippschafter	53 cm	5,0 6,3
1-motorig Schleberegler	53 cm	9,5	10,7
1-motorig Schleberegler	73 cm	10,3 11,6
2-motorig Schleberegler	53 cm	8,3	9,5
2-motorig Schleberegler	73 cm	8,7	9,9

Konstruktsänderungen im Rahmen der technischen Entwicklung bleiben vorehalten.

Ausbauen

1. Schrauben losen
2. Dunstabzugshaube unter festhalten, vorne und hinten an der Montagefederziehen.

1. Dunstabzugshaube nach unten heraus-nehmen.

Gebruiksaanwijzing
