MANUALE UTENTE M340 BOSTON ACOUSTICS

Questo symbolo riportato sull'apparecchio indica pericoli derivanti da voltaggi pericolosi.

Questo significato riportato sull'apparecchio indica l'obbligo da parte dell'utente di leggere tutte le istruzioni di sicurezza illustrate nel manuale per l'uso.

Questo symbolo riportato sull'apparecchio indica la presenza di un doppio isolamento.

AVVERTENZA! Per ridurre il rischio di incendio o di scossa elettrica, non esparre l'apparecchio alla pioggia o all'umidità.

Questo symbolo riportato sull'apparecchio indica che l'apparecchio va smaltito in apposti punti di raccolta per rifiuti elettronici e non vagettato con i rifiuti domestici.

1. Leggere le presenti struzioni.

2. Conservare le presenti istruzioni.

3. Rispettare tutte le awertenze.

4. Seguire tutte le istruzioni.

5. Non utilisezare l'apparecchio vicino all'acqua.

6. Pulire unicamente con un panno asciutto.

7. Non ostruire le aperture di ventilazione. Installare il prodotto nel rispetto delle istruzioni del produttore.

8. Non installare il prodotto nei pressi di sorgenti di calore quali radiatori, calorifer, stufe o altri dispositivi (inclusi gli amplificatori) che generano calore.

9. Non aggiquire la sicurezza offerta alla spina polarizzata o con messa a terra. Una spina polarizzata presente due lame, di cui una è più larga dell'altra. Una spina con messa a terra presenta due lame ed un terzo polo deputato alla messa a terra. La lama amplia o il terzo polo sono forniti per la sicurezza dell'utilizzatore. Se la spina in dotazione non è adatta alla propria presa, rivolgersi ad un elettricista per richiedere la sostituzione della presa obsoleta.

10. Evitare che il cavo di alimentazione venga calpestato o compresso, in particolare in corrispondenza delle spine, dei connettori femmina e del punti in cui escono dall'apparecchio.

11. Serviri unicamente di accessori specificati dal produttore.

12. Scollegare l'apparecchio durante i temporali o quando non viene utilizzato per lunghi periodi di tempo.

13. Per qualsiasi lavoro di manutenzione, rivolgersi a personale di assistenza qualificato. L'assistenza tecnica è necessaria nel caso in cui l'apparecchio si daenneggiato, ad esempio per problemi a livello del cavo di alimentazione o della spina, in caso di rovesciamento di liquidi o di caduta di oggetti nell'apparecchio, o qualora quello sa stato esposto alla pioggia o all'umidità, presenti anomiale di funzionamento o sua caduto.

14. Risperitrare una distanza minima di 50 mm delle parti anterioire, posteriori e laterali dell'apparecchio per garantire una ventilazione sufficiente. La ventilazione non deve essere ostruita coprendero le apposite aperture oppure collocando sull'apparecchio o attorno adesso gliomali, tovaglie, tende, ecc.

15. Non collocare sull'apparecchio sorgenti a fiamma libera quali candele accese:

16. L'apparecchio non deve essere esposto a gocce o spruzzi. Non collocare sull'apparecchio oggetti, ad esempio vasi, riempiti con liquidi.

17. Garantire l'accesso al connettore di ingressso posto sul retro dell'apparecchio o alla presa a parete, in modo da consentire lo scollegamento dell'alimentazione dall'apparecchio stesso.

18. Per scollegare completeness questioned apprecchio da rete di alimentazione CA, staccare la spina del cavo di alimentazione dal connettore femmina CA.
19. La spina di rete del cavo di alimentazione deve essere sempre prefacilityhe accessibile.

Utilizzatori americani:

Notabene: In base alle prove su diesso eseguite, si è determinata la conformità ai limiti relativi ai dispositivi digitali di Classe B,secondo la Parte 15 delle norme FCC. Talli limiti sono stati concepiti per garantire un'adeguata protezione contro le interfe- renze pericolose in un impianto residenziale. Questo apparecchio genera,utilizza e cui radiare energia a radiofrequenza e,se non installato e utilizzato secondo le istruzioni,puo causare interferen- ze dannose per le comunazioni radio. Tuttavia,non esiste alcuna garanzia che, in una specifica installmente, non si verificcheranno interferenze. Se questo apparecchio causasse interferenze dan- nose per la riscione dei segnali radio o teilevisi, determinabili spegnendolo e riaccendendo, si consiglia di tentare di rimediare all'interferenza con uno o più dei seguenti metodi:

Modificare l'orientamento dell'antenna ricevente o spostarla
- Augmente la distanza tra l'apparecchio ed il ricevitore.
- Collegare l'apparecchio ad una presa inserta in un circuito diverso da quello a cui è collegato il ricevitore.
Per qualiasi problema, rivolgersi al rivenditore o ad un tecnico radio/TV qualificato.

Utilizzatori canadesi

Questo apparecchio digitale di Classe B è conforme alle norme canadesi ICES-003.

Utilizzato il prodotto unicamente con il carrello, il supporto, il treppiele de stoffe o il ravolo specificato dal produttore o venduto con l'apparecchio. Quando viene utilizzato un carrello, prestare attenzione al momento di spostare l'insieme carrello/apparecchio per evitare infortuni dovuti ad un eventuale rovesciamento.

Introduzione

Grazie per aver scelto Boston Acoustics. Gli altoparlanti appartenenti alla Serie M sono stati concepiiti per offrir una riproduzione audio eccezionalmente precisa e naturale accompagnata da un design estetricamente piacevole. Ciacun modello della Serie M è stato creato specificamente per garantire risultati audio di livello superiore per l'applicazione desiderata.

I modelli M350, M340, M250 ed M25 impiegano il tweete EWB (Extended Wide Bandwidth) e la struttura Boston Lo-Q' della cassa per una riproduzione audio pura ed il minimo livello di interferenza possibile alla cassa stessa. L'MCenter e l'MSurround impiegano un nuovo driver innovativo BMR (Balanced Mode Radiator) ad alta frequenza per offrir un'uscita audio uniforme, un'rea increditamente ampia per una limpida roproduzione dei dialoghi ed un campo di suono surround che garantisce un'immersione nei sueoni a tutti gli ascoltatori. I'espetto degli apparecchi Serie M comprende design tradizionali e moderni in grado di fornire risultati audio eczionali e di integrarsi facilemente in una vasta gamma di arredamenti. Tutti i modelli Serie M sono stati concepti per intonarsi perfettamente a vicenda e per abbinarsi con altri altoparlanti Boston Acoustics garantendo risultati eczionali independentemente dal tipo di configurazione di sistema e dal tipo di altoparlanti. Ci auguriamo che il vostro acquisito Boston Acoustics vi garantisca grandi soddisfazioni per molti anni.

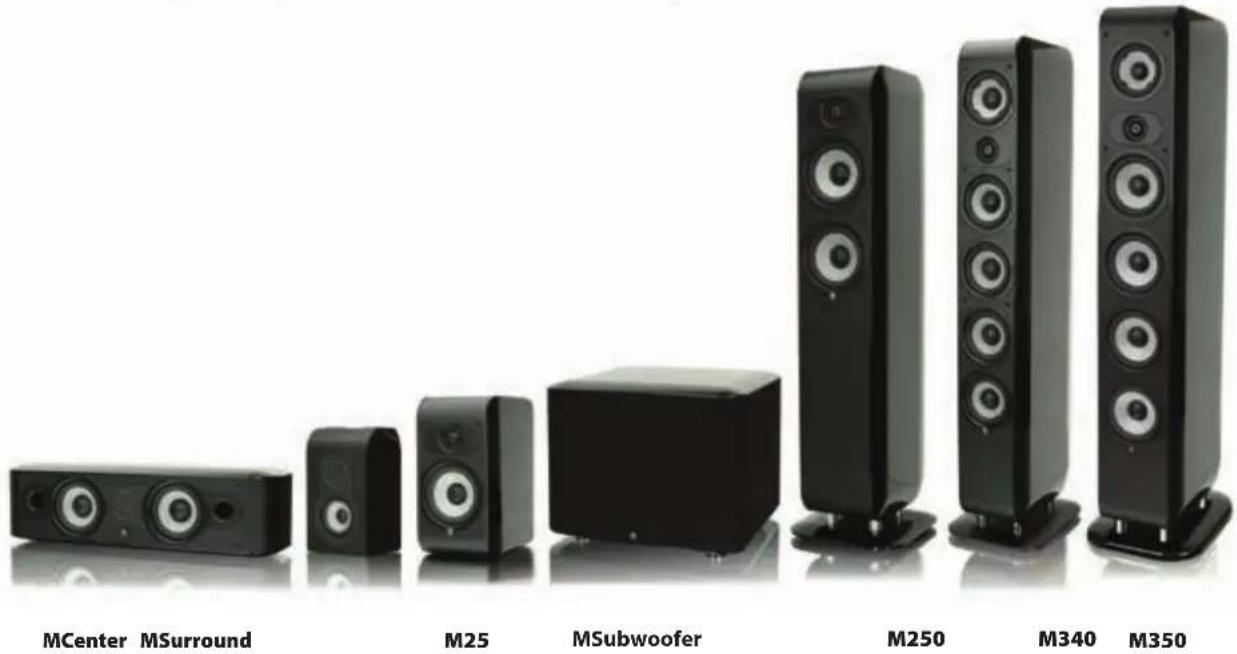

Caratteristiche

• Tweeter EWB (Extended Wide Bandwidth) di seconda generatione (M350, M340, M250 & M25) minimizzato lo spostamento di fase e la distorsione migliorando al tempo stesso il movimento pistonico
• Il driver BMR (Balanced Mode Radiator) ad alta frequenza (MCenter & MSurround) massimizza la dispersione garantindo una maggiore intelligibilità dei dialoghi ed un'immersione audio surround a tutti gli ascoliatori
• Gamme intermedié in polipropilène con carico di massa (M350 & M340) garantisco una risposta complessiva fluida, con colorazione minima nella gamma critica delle frequenze intermedie
• I woofer in polipropilene sono leggeri e rigidi, dotati di un'ampia struttura motore per il massimo delle uscite a bassa frequenza e della dissipazione del calore
• Design Boston Lo-Q™ della cassa (tutt, ad eccezione di MSurround & MSubwoofer) per minimizzare la risposta e l'interfereenza della cassa
• Deviatore rivestito di similpelle (tutt ad eccezione di MSubwoofer & MSurround in White)
• Design arrotdato della cassa con finiture di primissima qualita
  Robusti distanziatori in allumininio (M350, M340 & M250)
• Binding post di precisione a 5 vie placcati oro
  Circuiti stampati e componenti dei filtri di rete a crossover di alta qualita

Specifiche	M350	M340	M250	M25
Gamma di frequence (±3dB):	45Hz - 30kHz	45Hz - 30kHz	60Hz - 30kHz	62Hz - 30kHz
Driver alta frequence: Duomo EWB	1" (2,5cm)	1" (2,5cm)	1" (2,5cm)	1" (2,5cm)
		Duomo EWB	Duomo EWB	Duomo EWB
Driver a frequence medie: "mass loaded" "mass loaded"	4½" (11,4cm)	4½" (11,4cm)	5¼" (13,3cm)	—
		Cono in polipropilene	Cono in polipropilene	Driver medio/basso del cono in polipropilene
Driver basse frequence:	4 x 5¼" (13,3cm)	4 x 4½" (11,4cm)	5¼" (13,3cm)	5¼" (13,3cm)
		Coni in polipropilene	Coni in polipropilene	Coni in polipropilene
Frequenza di crossover:	400/3.000Hz	390/3.100Hz	450/2.900Hz	3.000Hz
Impedenza:	Compatible con uscite di 8 Ohm	Compatible con uscite di 8 Ohm	Compatible con uscite di 8 Ohm	Compatible con uscite di 8 Ohm
Sensibilità: [1 watt (2,83 V) a 1 m]	90dB	88dB	88dB	86dB
Alimentazione consigliata dell'amplificatore	50-500 watt	50-350 watt	50-250 watt	50-200 watt
Dimensioni (H x L x P):	42½/8 x 9½/8 x 12½" (107,6 x 24,5 x 31 cm)	40½/8 x 8½/16 x 11½" (102,6 x 22,4 x 29 cm)	38½/16 x 9½/8 x 9½" (97,6 x 24,5 x 25 cm)	1½/8 x 6½/16 x 10½"
Peso:	25,4kg (55,9 lb)	21,0kg (46,3 lb)	16,0kg (35,3 lb)	6,7kg (14,7 lb)
Specifiche	MCenter	MSurround	MSubwoofer
Gamma di frequence (±3dB):	68Hz - 22kHz	95Hz - 22kHz	23Hz - 150Hz
Driver alta frequence:	2½" (6,4cm)	BMR	2½" (6,4cm)	—
Driver basse frequence:	2 x 4½" (11,4cm)	3½" (8,9cm)	Cono in polipropilene da 10" (25,4 cm) Doppi radiatori passivi a cono in polipropilene da 8" (20,3 cm)
		Coni in polipropilene	Coni in polipropilene
Frequenza di crossover:	700Hz	700Hz	40Hz - 180Hz (variabile)
Impedenza:	Compatible con uscite di 8 Ohm	Compatible con uscite di 8 Ohm	—
Sensibilità: [1 watt (2,83 V) a 1 m]	87dB	86dB	—
Potenza amplificatore:	—	—	500 watt RMS (picco 1.000 Watt)
Alimentazione consigliata dell'amplificatore	50-200 watt	50-150 watt	—
Dimensioni (H x L x P):	6½ x 21½ x 7/16" (15,5 x 55 x 18cm)	9½ x 6½/16" x 4/16" (24,2 x 16,6 x 11,3cm)	13½/16 x 16½ x 15/16" (33,1 x 42,5 x 39,2cm)
Peso:	7,2kg (15,9 lb)	2,5kg (5,5 lb)	23,5kg (51,8 lb)

Le specifiche sono soggette a variazioni penza preavviso.

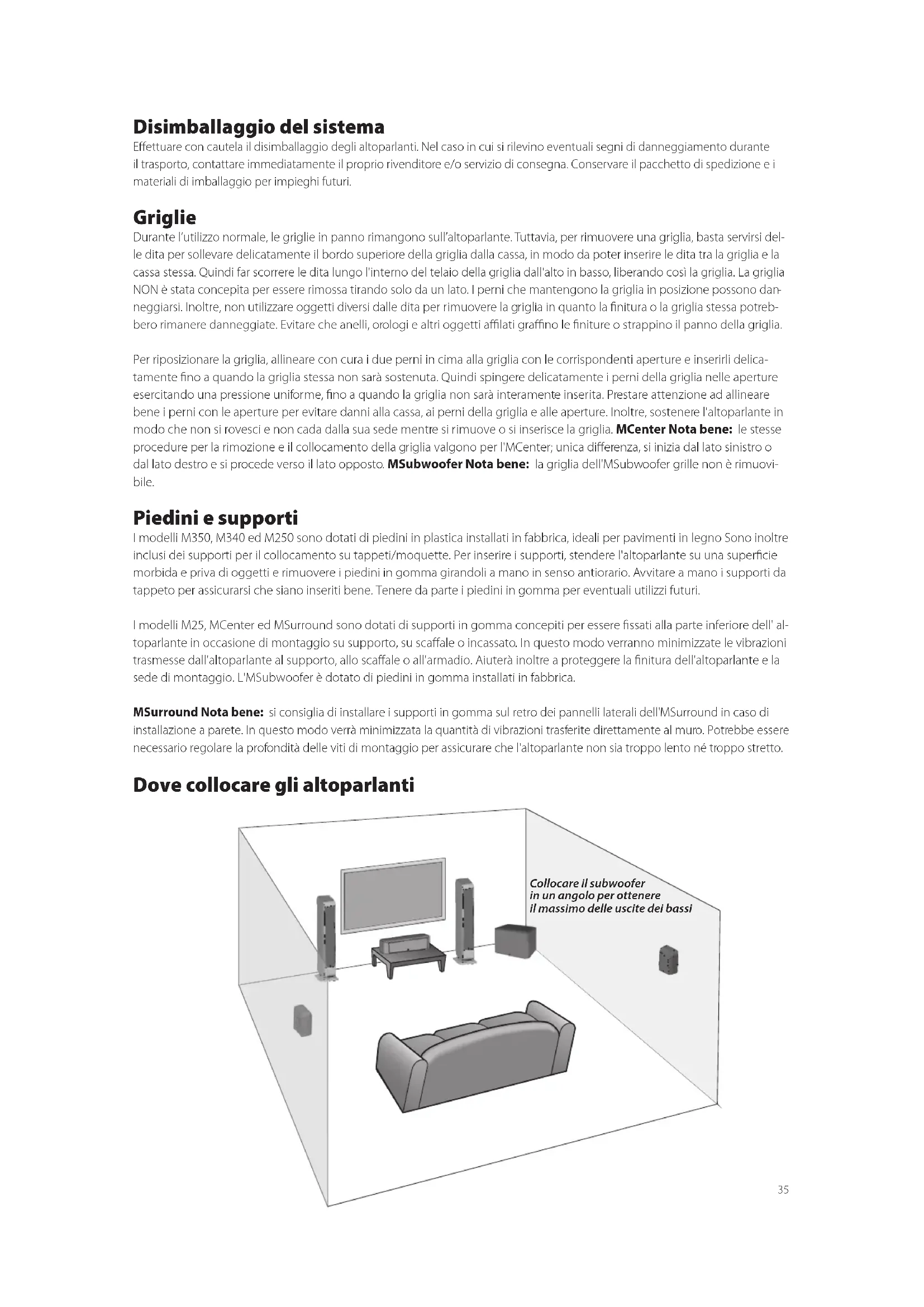

Disimballaggio del sistema

Effettuare con cautela il disimballaggio degli altoparlanti. Nel caso in cui si rilevino eventuali segni di danneggiamento durante il trasporto, contattare immediatamente il proprio rivenditore e/o servizio di consegna. Conservare il pacchetto di spedizione e i materiali di imballaggio per impieghi futuri.

Griglie

Durante l'utilizzo normale, le grigie in panno rimangono sull'altoparlante. Tuttavia, per rimuovere una griglia, basta servisi delle dita per sollevare delicatamente il bordo superiore della griglia alla cassa, in modo da poter insere le ditra tra la griglia e la cassa stessa. Quindi far scorrere le dita lungo l'internalo del telaio della griglia dall'alto in basso, liberando così la griglia. La griglia NON è stata concepita per essere rimossa tirando solo da un lato. I perché che mantengono la griglia in posizione posso non neggiarsi. Inoltre, non utilizzato oggetti diversi dalle dita per rimuovere la griglia in quanto la finitura o la griglia stessa potrebbero rimanere danneggiate. Evitare che anelli, orologi e altri oggetti affliati graffino le finiture o strappino il panno della griglia.

Per riposiizionale la griglia, allineare con cura i due因为他们 in cima alla griglia con le corrispondenti aperture e他们在 delicatamente sono a quando la griglia stessa non sare sostenuta. Quindi spingere delicatamente i因为他们 della griglia nelle aperture esercitando una pressione uniforme, sono a quando la griglia non sare interamente insertita. Prestate attenzione ad allineare bene i因为他们 con le aperture per evitare danni alla cassa, ai因为他们 della griglia e alle aperture. Inoltre, sostener e l'altoparlante in modo che non si rovesci e non cada alla sua sede nelle segmente si rimuove o si insertisce la griglia. MCenter Nota bene: le stesse procedure per la rimozione e il collocamento della griglia valgono per l'MCenter; unica differenza, si inizia dal lato sinistro o dal lato destro e si proce di verso il lato opposto. MSubwoofer Nota bene: la griglia dell'MSubwoofer grille non è rimuovi-bile.

Piedini e supporti

I modelli M350, M340 ed M250 sono dotati di piedini in plastica installati in fabbrica, ideali per pavimenti in legno Sono inoltre inclusi dei supporti per il collocamento su tappeti/moquette. Per inserire i supporti, stendere l'altoparlante su una superficie morbida e priva di oggetti e rimuovere i piedini in gomma girandolii a mano in senso antiorario. Avvitare a mano i supporti da tappeto per assicurarsi che siano inserti bene. Tenere da parte i piedini in gomma per eventuali utilizzi futuro.

I modelli M25, MCenter ed MSurround sono dotati di supporti in gomma concepi per essere fissati alla parte inferiore dell'altoparlante in occasione di montaggio su supporto, su scaffale o incassato. In quello modo verranno minimizzate le vibrazioni trasmesse dall'altoparlante al supporto, allo scaffale o allarmadio. Aiutera inolte a proteggere la finitura dell'altoparlante e la sede di montaggio. L'MSubwoofer è dotato di piedini in gomma installati in fabbrica.

MSurround Nota bene: si consiglia di installare i supporti in gomma sul retro dei pannelli laterali dell'MSurround in caso di installatione a parete. In questo modo verrà minimizzata la quantità di vibrazioni trasferite direttamente al muro. Potrebbe essere necessario regolare la profondità delle viti di montaggio per assicurare che l'altoparlante non sia troppo lento né troppo stretto.

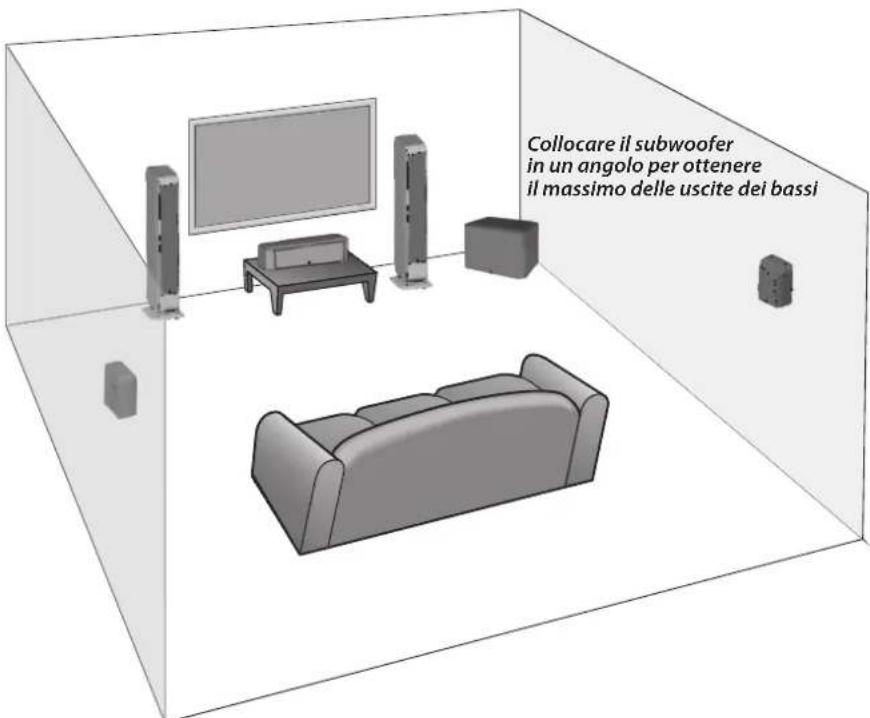

Dove collocare gli altoparlanti

Altoparlanti anteriorsinistro e destro

Per ottenere risultati ottimali, si consiglia di iniziare con gli altoparlanti anteriorsinistro e destro, posizionati a 2-4 m di distanza l'uno dall'alto, ad almeno 76 mm di distance dalla parete o dalle tende alle loro spaie e ad almeno 0,6 m di distance dagli angoli della stanza. La collocazione degli altoparlanti anteriorsinistro e destro troppo vicini a una parete o a un angolo cui causare un rinforzo dei bassi innaturale e riflessi sulle pareti laterali che possono ridurre il suono bilanciato e incolare degli altoparlanti. Se la vostra posizione di ascolto è inferiore alla distance effettiva tra i due altoparlanti, è preferibile dirigere la parte anteriore degli altoparlanti all'interno verso la posizione di ascolto principale ("toe-in"). La sperimentazione è alla base del nitrovamento della migliorione posizione degli altoparlanti sinistro e destro. Suonare un brano di musica stereo che si conosce bene e che presenta una vasta gamma di frequence è spesso il modo più semplice per trovare la migliorione collocazione degli altoparlanti nella stanza in base alle proprie preferenze di ascolto.

Altoparlante centrale

Per risultati ottimali, si consiglia di collocare l'altoparlante centrale direttamente sotto, dietro (per i soli schermi perforati) o al di sopra del centro dello schermo. Il driver BMR presenta caratteristiche di dispersione estremamente ampie; non è dunque necessario "puntare" il dispersore dell'altoparlante centrale verso la posizione di ascolto. Se collocato su un ripiano o in un armadio, collocare l'altoparlante in modo tale che la parte anteriore sia in linea con il bordo del ripiano o dell'armadio stesso. In quello modo si eviterà che il suono si rifletta in modo da ridurre il suono equilibrato e incolare.

Altoparlanti surround

Per ottenere risultati ottimali, si consiglia di posizionare gli altoparlanti surround direttamente a lato della posizione di ascolto, al di sopra del livello dell'orecchio e ad almeno 0,6 m dagli angoli della stanza. Se gli altoparlanti sono installati a più di 76 mm dal soffitto, si consiglia di posizionare l'altoparlante in modo tale che le due porte siano rivolte verso il soffitto. Se gli altoparlanti sono installati a meno di 76 mm dal soffitto, si consiglia di posizionare l'altoparlante in modo tale che le due porte siano rivolte verso il pavimento.

A livello della parte posteriore del MSurround sono presenti due dispositivi a 4 vic per il montaggio a parete dell'altoparlante in posizione verticale od orizzontale, con le porte rivolte in una direzione o nell'altra. Si consiglia di installare i supporti in gomma sul retro dei pannelli laterali dell'MSurround in caso di installatione a parete. In quello modo verrà minimizzata la quantità di vibrazioni trasferite direttamente al muro. Consultare un esperto affinché consigli, in base al tipo di parete, i dispositivi più adatti per appendere la cassa. Solitamente è meglio lasciare la barra audio staccata alla parete fine a quando non sono stati stabiliti tutti i collegamenti.

Connessioni

Dopo aver debitamente collocato gli altoparlanti, è possibile cablare l'impianto.

Collegamenti degli altoparlanti

Prima di connettere gli alto parlanti, spegnere tutti i componenti dell'impianto. Gli alto parlanti Serie M sono dotati di binding post a 5 vie placcati oro. Possono accogliere fili esposti, perni ad alette, perni a paletta, spine a banana o doppie spine a banana.

L'illustrazione在哪 metodi di connessione con filo esesto. Rimuovere circa 10mm dell'isolamento del filo. Torcere i capi del filo formando un fascio ordinato. Allentare il tappo superiore girandolo in senso antiorario fino a quando il foro al centro del montante del morsetto non è accessible. Inserire il filoattraverso il foro e girare il tappo superiore in senso orario per fissarlo in posizione. Non servirs di attrezzi per stringerlo. Assicurarsi che nessun capo di filo possa entrare in contatto con il montante del morsetto opposto. Ripetere l'operazione per il collegamento dell'altre altoparlante.

Se si utilizzato peri ad alette, fissari ai fili come indicato dal produttore. Allentare il tappo superiore girandolo in senso antiorario fino a quando il foro al centro del montante del morsetto non è accessibile. Inserire il perno ad alette attraverso il foro e girare il tappo superiore in senso orario per fissario in posizione. Non servisi di attrezzi per stringerlo. Ripetere l'operazione per il collegamento dell'altre altoparlante.

Se si utilizzato peri a paletta, fissarli ai fili come indicato dal produttore. Allentare il tappo superiore girandolo in senso antiorario fino a quando non c'e spazio a sufficientia per il posizionamento del perno a paletta attorno al montante terminale. Inserire il perno a paletta attorno al montante e girare il tappo superiore in senso orario per fissarlo in posizione. Non serviri di attrezzi per stringerlo. Ripetere l'operazione per il collegamento dell'alto altoparlante.

Se si utilizzato perni a banana o perni doppi a banana, fissari al filo come indicato dal produttore. Girare il tappo superiore del terminale in senso orario per assicurarsi che sua inserto appieno. Non serviri di attrezzi per stringerlo. Inserire il perno a banana nel foro fornito al centro del tappo superiore. Ripetere l'operazione per il collegamento dell'alto altoparlante. Per maggiori informazioni sul collegamento dei cavi dell'altoparlante al ricevitore o all'amplificatore, fare riferimento al manuale per l'uso.

Important!

Per garantire le migliorie prestazioni, rispettoare le polarità al momento di effettuire i collegamenti dell'altoparlante. I recessi terminali contengono i simboli + e - e i tappi superiori presentano un anello rosso per il + e un anello nero per il -. Collegare ciascun terminale + sul retro dell'amplificatore o ricevitore al rispectivo terminale + (rosso) di ciascun altoparlante. Collegare i terminali - (neri) allo stesso modo. In caso di errato collegamento, si vuo verificare una scarsa risposta dei bassi e della riproduzione. Inoltre, per evitare cortocircuiti che potrebbero danneggiare l'apparecchiatura, prestare attenzione a non lasciare che i capi dei fili entrino aicontatto con i capi di altri fili di qualiasi tipo.

Subwoofer

Per ottenere risultati ottimali, collocare il subwoofer sulla stessa parete (o in un angolo) degli altoparlanti anteriors. In grado, più il punto di crossover è basso, magiore cui si trova entro una distance del subwoofer dagli altoparlanti anteriors; ciò nonostante, il suono solitamente è migliorio quando il subwoofer si trovava alla distance di 3,5 m dagli altoparlanti anteriors. Il livello percepito dell'uscita dei Bassi dal subwoofer variera significativamente in base alle diverse collocazioni all'interno della stanza. Quando collocato vicino alle pareti, il livello di uscita è enfattizzato con un collocamento d'angolo, che è quello che offre il maggior livello di uscita percepito. Collocarlo completamente staccato dal muro cui produce Bassi troppo scarsi. Indipendentemente dal livello di Bassi percepito nell'ambito della stanza, si cui sempre regolare il livello del subwoofer dal commando di regolazione del volume incorporato o dal commando del preamplificatore o del ricevitore. Se in qualsiamenti sono si dovesse spostare il subwoofer, non va dimenticato di controllare i livelli delle uscite e le configurazioni dell'EQ. Poiché l'orecchio umano è meno capace di localizzare le basse frequenze, i Bassi sembreranno sempre arrivare dagli altoparlanti anteriors. Sperimentare varie collocazioni è fondamentale, tuttavia la maggior parte delle posizioni nella stanza funzoneranno bene.

IMPORTANT! non collocare il subwoofer in un punto dove vi sia la possibilità di contatto tra il pannello posteriore e le tende o i mobili. Il pannello dell' amplificatore serve anc che dissipare il calore e deve disporre di almeno 76~mm di spazio per non surriscaldarsi.

NOTA BENE: i dispositivi elettronici dell'MSubwoofer sono sempre alimentati, a meno che questo non sia scollegato alla presa di rete o impostato su Mute tramite l'interruttore di alimentazione situato a livello del pannello posteriore. La circuiteria di attivazione automatica attiva o disattiva unicamente l'amplificatore di alimentazione. Al momento di effettuare le connessioni, assicurarsi che l'MSubwoofer e il preamp/ricevitore siano scollegati.

Alimentazione: Al momento di collegare l'MSubwoofer, assicurarsi di serviri di una presa elettrica a paree o una presa elettrica specifica. Alcuni ricevitori fornisco una presa con interrottore. Evitarne l'uso. Questi tipi di presa elettrica non offrono la quantità di corrente o l'isolamento adatto richiesto da un amplificatore di corrente quale quello presente nel vostro MSubwoofer.

Ingressi a livello di linea o LFE: sulla maggior parte degli impianti, serviri dell'ingresso a livello di linea o dell'ingresso LFE. Questi ingressi accettano il segnale a livello di linea proveniente dall'uscita subwoofer del preamp/ricevitore. Il manuale per l'uso del proprio ricevitore dovrebbe indicate quale ingresso è più adeguato.

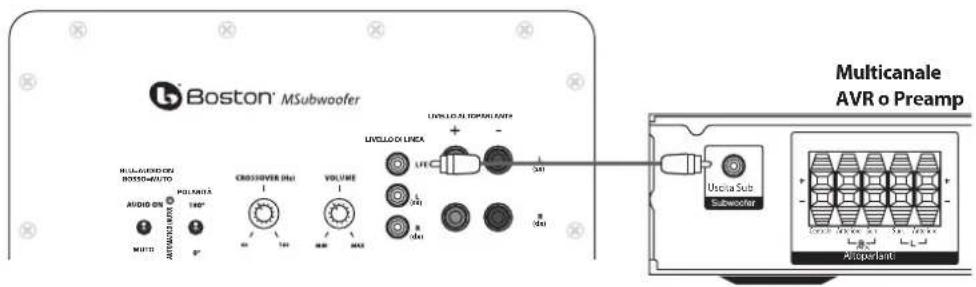

Collegamento del Subwoofer a impianti Home Theater digitali servendosi dell'LFE

L'electronica home theater digitale dedica un canale (il."1") alla riproduzione degli effetti di bassa frequenza speciale (LFE) (quali esplosioni e tuoni) contenate in tracce alla codifica digitale.

Collegato in questa maniera, l'amplificatore del ricevitore è sollevato dal compito di riproduire i difficulti segnali bassi che potrebbero provocare una distorsione udibile a livello del ricevitore stesso. In taluni casi cui po sono dipendere da numerose altre configurazioni a livello del ricevitore. Per maggiori informazioni in merito, si raccomanda di consulfare il manuale del ricevitore.

Serviri di un cavo RCA (non in dotazione) come illustrato per collegare l'uscita LFE/subwoofer del ricevitore digitale al subwoofer. Collegare l'altro capo all'ingresso a livello di linea/LFE.

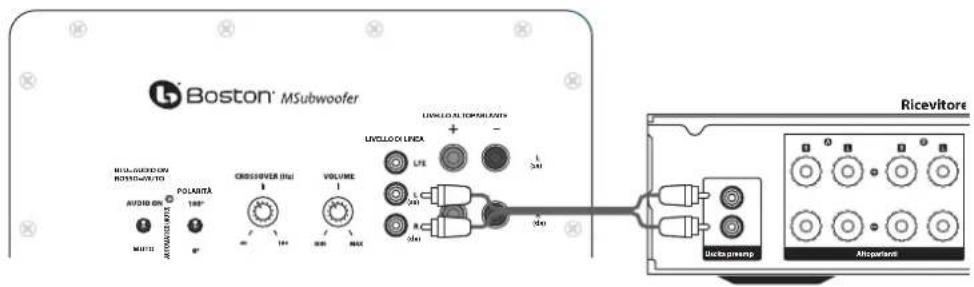

Connessione ad elettronica priva di un'uscita subwoofer

Se il preamp/ricevitore in vostro possesso non è dotato di un'uscita subwoofer o LFE, è possibile collegare il subwoofer MSubwoofer ad un'uscita preamp/variabile. Serviri di un cavo stereo RCA (non in dotazione) per collegare le uscite preamp agli ingressii a livello di linea contrassegnati con "L" e "R" (sinistra e destra). Nota bene: per preamp privi di uscite multiple preamp, più essere necessario l'uso di uno splitter.

Regolazione del commando Crossover

Al momento di utilizzare gli ingressi a livello di linea (non l'ingresso LFE) il crossover incorporeato del subwoofer viene attivato. Per cominciare, impostare il lavoro crossover sul subwoofer di circa 10Hz più alto del limite minimo della risposta dei bassi degli altoparlanti principali. Affinare la regolazione del crossover a orecchio per ottener la migliorie miscela con gli altoparlanti principali. La migliorie configurazione del lavoro crossover dipende alla collocazione degli altoparlanti e dal gusto personale.

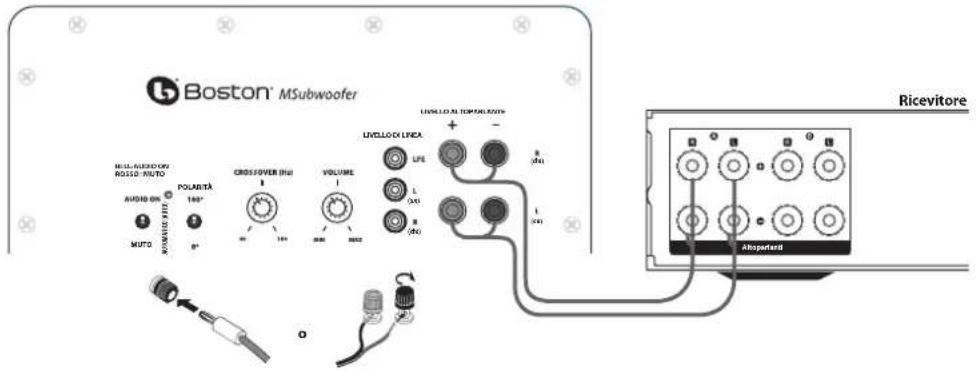

Livello di altoparlante

Serviri di quosti terminali ad alto livello con ricevitori privi di uscita subwoofer. Gligressi altoparlante accettano segnali di canale sia destro che sinistro dal ricevitore. Quando si utilizza un ricevitore home theater, impostare il tipo di altoparlante su "Large" (grande). Con un'impostazione su "Large" (grande), viene generato un suono più pieno.

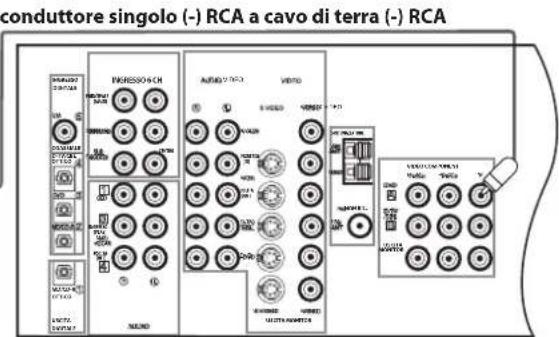

Nota

Alcuni ricevitori utilizzano circuiti di messa a terra degli altoparlanti che possono essere incompatibili con prodotti audio alimentati esternamente, quali i subwoofer. Quando viene utilizzato il cavo dell'altoparlante al posto di cavi a livello di linea, questa incompatibilità può provocare un ronzio udibile quando il ricevitore viene spento o commutato su un diverso canale di altoparlante.

Se ci dovesse accadere con l'MSubwoofer, Sara necessario create un cavo di messa a terra e collegarlo ad uno degli ingressi di linea RCA del subwoofer e a qualsiasi ingressso uscita di linea RCA inutilizzata del ricevitore (vedi schema).Un cavo di messa a terra adeguato per questa applicazione comprende due spine maschio RCA con terminali esterni negativi (o "guaina") collegati a reciprocamente con cavo conduttore singolo di rame di qualsiasi lunghezza.

retrodelsubwoofer

retro del ricevitore
serviri di un qualiasi jack RCA disponibile

Notabene: I terminali interni positivi (o "poli") non devono essere collegati a livello di nessuna delle spine.

Uso dell'MSubwoofer

Audio On/Auto/Mute

Collegare il cavo CA dell'MSubwoofer in una presa a muro. Non servisi delle uscite sul retro del ricevitore. Impostare l'interrottore Audio On come desiderato.

AUDIO ON - L'audio dell'MSubwoofer è sempre acceso.

AUTO - L'audio dell'MSubwoofer si accende ogniquivalvota individua un segnale. Se non vengono individui segnali, dopo alcuni minuti passera automaticamente in modalità Mute.

MUTE - L'MSubwoofer è silanziato e non produrà alcun suono. Scollegare l'MSubwoofer se non si intende utilizzato per un certo tempo o se si desidera risparmiare elettricità. É inoltre possibile spegnere l'interruttore principale di alimentazione, situato vicino al cavo di alimentazione.

Un indicatora a LED situato vicino all'interruttore di Polarita indica in quale modalità si trovà l'MSubwoofer.

OFF-L'MSubwoofer escollegato o l'interruttor di alimentazione e su "Off"

ROSSO - Mute (Nessun segnale individuato, Audio Off)

BLUE - Audio On (Segnale individuato, Audio On)

L'MSubwoofer enterra automaticamente in modalita Mute se bajo diversi minuti non vengono individui segnali dal sistema. L'audio dell'MSubwoofer quindi si accendera istantaneamente non appena individua un segnale.

Comando delle polarità

(0^ 180^) : Seleziona la fase regolare (0^) o inversa (180^) per l'MSubwoofer. Configurare questo interruptore in modo da fornire i bassi più pieni e dinamici. L'effetto di fase sera soprattutto udibile a livello di strumenti a percussione a bassa frequenza o in caso di musica con una linea di basso che si ripete continuamente.

Comando crossover

Regola la frequenza del filtro passa basso dell'MSubwoofer. Nota bene: Questo dato non è attivo quando si utilizza il jack d'ingresso LFE.

Comando volume

Girare il comando Volume dell'MSubwoofer sulle ore 11. Qualora non provenissero suoni dall'MSubwoofer, verificare il cavo di rete CA, l'interruptore Audio On, l'interruttore di alimentazione Power e i cavi di ingressso.

Regolare il dato Volume dell'MSubwoofer sono a quando l'altoparlante principale e il subwoofer non corrispondono. La risposta dei bassi non deve essere sovr alimentata, bensi regolata in modo che ci sia una miscela naturale lungo l'intera gamma musicale.

Manutenzione e servizi

Controllare o ridefinire tutte le connessioni cablate almeno una volta l'anno.

Nel caso di problemi, assicurarsi che tutte le connessioni siano effettuate in modo corretto, sicuro e pulito. Nel caso di problemi rilevati in uno degli altoparlanti, ricollegare tale altoparlante in una posizione diversa all'interno delsystema. Nel caso in cui il problema persista, quello indichiera che il problema risiede nell'altoparlante stesso. Se l'altoparlante non presenta alcun difetto nella nuova posizione, quello indica che il problema risiede probabilitmente nel cablaggio o nell'elettronica delsystema. Nel caso in cui gli altoparlanti necessitino di manutenzione, contattare il proprio rivenditore locale Boston Acoustics o visitare la paginaBostonacoustics.com.

Garanzia limitata

Boston Acoustics garantisce all'acquirente originale di un altoparlante Serie M che questo non presenta alcun difetto nei materiali e nella fattura per un periodo di 5 anni alla data dell'acquisto. Il periodo di garanzia per i componenti elettrici dell'MSubwoofer è di 1 anno.

In fase di richiesta di assistenza, è di responsabilità dell'acquirente l'installazione e l'impiego del dispositivo in conformità con le istruzioni fornite, al fine di fornire un trasporto sicuro e protetto presso un rappresentante di assistenza autorizzato Boston Acoustics, nonché di presentare eventuali prove d'acquisto quello forma di documento di vendita.

La presente garanzia non include danni derivanti da abuso, cattivo uso, installment non corretta, incidenti, spedizione o riparazioni/modifiche effettuate da personale non autorizzato da Boston Acoustics.

Questa garanzia è limitata al prodotto Boston Acoustics e non copre i dati di alcun dispositivo associato. Questa garanzia non copre iosti di rimozione o reinstallazione. Questa garanzia non è valida in mancanza del numero di seri de dispositivo. Questa garanzia fornisce all'utente diritti legali specifici e gli consente di fruire di altri diritti che variano da uno stato all'alto.

In caso di necessità di assistenza

Contattare innanzitutto il rivenditore presso il quale è stato acquistato il prodotto.

O contattateci tramite e-mail all'indirizzo:

STATI UNITI: [e-mail]

Giappone: [e-mail]

Qualora ciò non fosse possibile, scrivere a:

Vi inforeremo immediatamente su come procedere. Se è necessario restituire il subwoofer alla fabbrica, effettuare una spedizione prepagata. In seguito alla riparazione, ve lo restituiremo franco spedizione negli Stati Uniti e Canada.

Clienti UE

Questo symbolo riportato sul prodotto indica che il prodotto non puo essere smaltito con i rifiuti domestici.

Al contrario, esse deve essere smaltito tramite unsystema di smaltimento apposto per i rifiuti elettronici o restituito al rivenditore all'acquisto di un prodotto simile. Il produttore ha pagato per il riciclaggio di quello prodotto. In tal modo, è possible contribuire al reimpiego e riciclaggio dei materiali, si riducono al minimo gli effetti indesiderati sull'ambiente e la salute umana e si evitano multe per uno smaltimento errato.
