MANUALE UTENTE M Series BOSTON ACOUSTICS

Questo simbolo riportato sull'apparecchio indica pericoli derivanti da voltaggi pericolosi. Questo simbolo riportato sull'apparecchio indica l'ob- bligo da parte dell'utente di leggere tutte le istruzioni di sicurezza illustrate nel manuale per l'uso. Questo simbolo riportato sull'apparecchio indica la presenza di un doppio isolamento. AVVERTENZA! Per ridurre il rischio di incendio o di scossa elettrica, non esporre l'apparecchio alla pioggia o all'umidità. Questo simbolo riportato sull'apparecchio indica che l'apparecchio va smaltito in appositi punti di raccolta per rifiuti elettronici e non va gettato con i rifiuti domestici.

1. Leggere le presenti istruzioni.

2. Conservare le presenti istruzioni.

3. Rispettare tutte le avvertenze.

4. Seguire tutte le istruzioni.

5. Non utilizzare l'apparecchio vicino all'acqua.

6. Pulire unicamente con un panno asciutto.

7. Non ostruire le aperture di ventilazione. Installare il prodotto

nel rispetto delle istruzioni del produttore.

8. Non installare il prodotto nei pressi di sorgenti di calore

quali radiatori, caloriferi, stufe o altri dispositivi (inclusi gli amplificatori) che generano calore.

9. Non aggirare la sicurezza offerta dalla spina polarizzata o

con messa a terra. Una spina polarizzata presenta due lame, di cui una è più larga dell'altra. Una spina con messa a terra presenta due lame ed un terzo polo deputato alla messa a terra. La lama ampia o il terzo polo sono forniti per la sicu- rezza dell'utilizzatore. Se la spina in dotazione non è adatta alla propria presa, rivolgersi ad un elettricista per richiedere la sostituzione della presa obsoleta.

10. Evitare che il cavo di alimentazione venga calpestato o

compresso, in particolare in corrispondenza delle spine, dei connettori femmina e dei punti in cui escono dall'apparecchio.

11. Servirsi unicamente di accessori specificati dal produttore.

12. Scollegare l'apparecchio durante i temporali o quando non

viene utilizzato per lunghi periodi di tempo.

13. Per qualsiasi lavoro di manutenzione, rivolgersi a personale

di assistenza qualificato. L'assistenza tecnica è necessaria nel caso in cui l'apparecchio sia danneggiato, ad esempio per problemi a livello del cavo di alimentazione o della spina, in caso di rovesciamento di liquidi o di caduta di oggetti nell'ap- parecchio, o qualora questo sia stato esposto alla pioggia o all'umidità, presenti anomalie di funzionamento o sia caduto.

14. Rispettare una distanza minima di 50 mm dalle parti anteriore,

posteriore e laterali dell'apparecchio per garantire una ven- tilazione sufficiente. La ventilazione non deve essere ostruita coprendo le apposite aperture oppure collocando sull'appa- recchio o attorno ad esso giornali, tovaglie, tende, ecc.

15. Non collocare sull'apparecchio sorgenti a fiamma libera

quali candele accese.

16. L'apparecchio non deve essere esposto a gocce o spruzzi.

Non collocare sull'apparecchio oggetti, ad esempio vasi, riempiti con liquidi.

17. Garantire l'accesso al connettore di ingresso posto sul retro

dell'apparecchio o alla presa a parete, in modo da consentire lo scollegamento dell'alimentazione dall'apparecchio stesso.

18. Per scollegare completamente questo apparecchio dalla

rete di alimentazione CA, staccare la spina del cavo di alimentazione dal connettore femmina CA.

19. La spina di rete del cavo di alimentazione deve essere sem-

pre facilmente accessibile. Utilizzatori americani: Nota bene: In base alle prove su di esso eseguite, si è determi- nata la conformità ai limiti relativi ai dispositivi digitali di Classe B, secondo la Parte 15 delle norme FCC. Tali limiti sono stati concepiti per garantire un'adeguata protezione contro le interfe- renze pericolose in un impianto residenziale. Questo apparecchio genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato secondo le istruzioni, può causare interferen- ze dannose per le comunicazioni radio. Tuttavia, non esiste alcuna garanzia che, in una specifica installazione, non si verificheranno interferenze. Se questo apparecchio causasse interferenze dan- nose per la ricezione dei segnali radio o televisivi, determinabili spegnendolo e riaccendendolo, si consiglia di tentare di rimediare all'interferenza con uno o più dei seguenti metodi:

  • Modificare l'orientamento dell'antenna ricevente o spostarla
  • Aumentare la distanza tra l'apparecchio ed il ricevitore.
  • Collegare l'apparecchio ad una presa inserita in un circui- to diverso da quello a cui è collegato il ricevitore.
  • Per qualsiasi problema, rivolgersi al rivenditore o ad un tecnico radio/TV qualificato. Utilizzatori canadesi Questo apparecchio digitale di Classe B è conforme alle norme canadesi ICES-003. Utilizzare il prodotto unicamente con il carrello, il supporto, il treppiede le staffe o il tavolo specificato dal produttore o venduto con l'ap- parecchio. Quando viene utilizzato un carrello, prestare attenzione al momento di spostare l'in- sieme carrello/apparecchio per evitare infortuni dovuti ad un eventuale rovesciamento.33 Introduzione Grazie per aver scelto Boston Acoustics. Gli altoparlanti appartenenti alla Serie M sono stati concepiti per offrire una ripro- duzione audio eccezionalmente precisa e naturale accompagnata da un design esteticamente piacevole. Ciascun modello della Serie M è stato creato specificamente per garantire risultati audio di livello superiore per l'applicazione desiderata. I modelli M350, M340, M250 ed M25 impiegano il tweeter EWB (Extended Wide Bandwidth) e la struttura Boston Lo-Q™ della cassa per una riproduzione audio pura ed il minimo livello di interferenza possibile dalla cassa stessa. L'MCenter e l'MSurround impiegano un nuovo driver innovativo BMR (Balanced Mode Radiator) ad alta frequenza per offrire un'uscita audio uniforme, un'area incredibilmente ampia per una limpida riproduzione dei dialoghi ed un campo di suono surround che garantisce un'immersione nei suoni a tutti gli ascoltatori. L'aspetto degli apparecchi Serie M comprende design tradi- zionali e moderni in grado di fornire risultati audio eccezionali e di integrarsi facilmente in una vasta gamma di arredamenti. Tutti i modelli Serie M sono stati concepiti per intonarsi perfettamente a vicenda e per abbinarsi con altri altoparlanti Boston Acoustics garantendo risultati eccezionali indipendentemente dal tipo di configurazione di sistema e dal tipo di altoparlanti. Ci auguriamo che il vostro acquisto Boston Acoustics vi garantisca grandi soddisfazioni per molti anni. Caratteristiche
  • Tweeter EWB (Extended Wide Bandwidth) di seconda generazione (M350, M340, M250 & M25) minimizzano lo spostamen- to di fase e la distorsione migliorando al tempo stesso il movimento pistonico
  • Il driver BMR (Balanced Mode Radiator) ad alta frequenza (MCenter & MSurround) massimizza la dispersione garantendo una maggiore intelligibilità dei dialoghi ed un'immersione audio surround a tutti gli ascoltatori
  • Gamme intermedie in polipropilene con carico di massa (M350 & M340) garantiscono una risposta complessiva fluida, con colorazione minima nella gamma critica delle frequenze intermedie
  • I woofer in polipropilene sono leggeri e rigidi, dotati di un'ampia struttura motore per il massimo delle uscite a bassa frequenza e della dissipazione del calore
  • Design Boston Lo-Q™ della cassa (tutti, ad eccezione di MSurround & MSubwoofer) per minimizzare la risposta e l'interfe- renza della cassa
  • Deviatore rivestito di similpelle (tutti ad eccezione di MSubwoofer & MSurround in White)
  • Design arrotondato della cassa con finiture di primissima qualità
  • Robusti distanziatori in allumininio (M350, M340 & M250)
  • Binding post di precisione a 5 vie placcati oro
  • CIrcuiti stampati e componenti dei filtri di rete a crossover di alta qualità

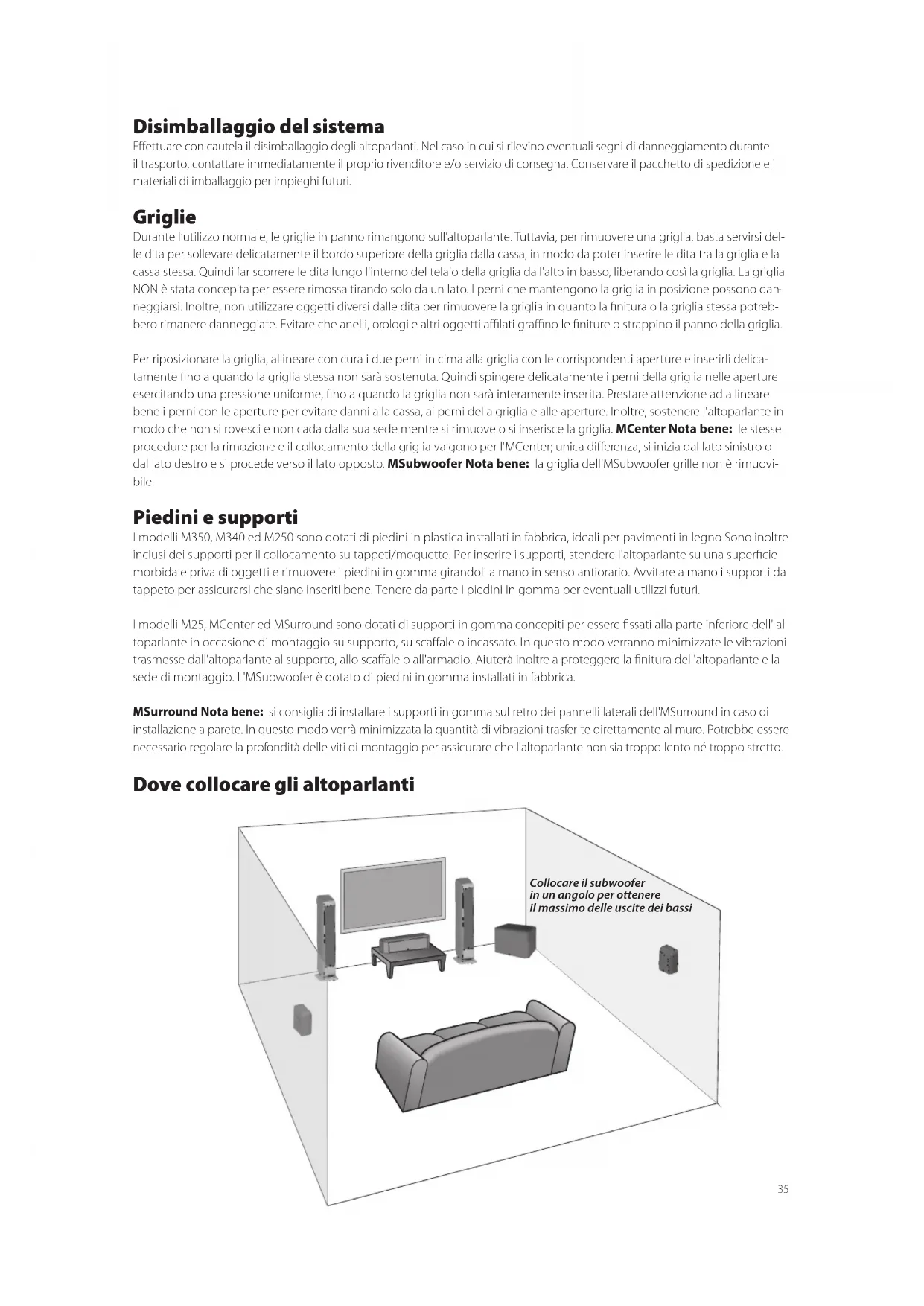

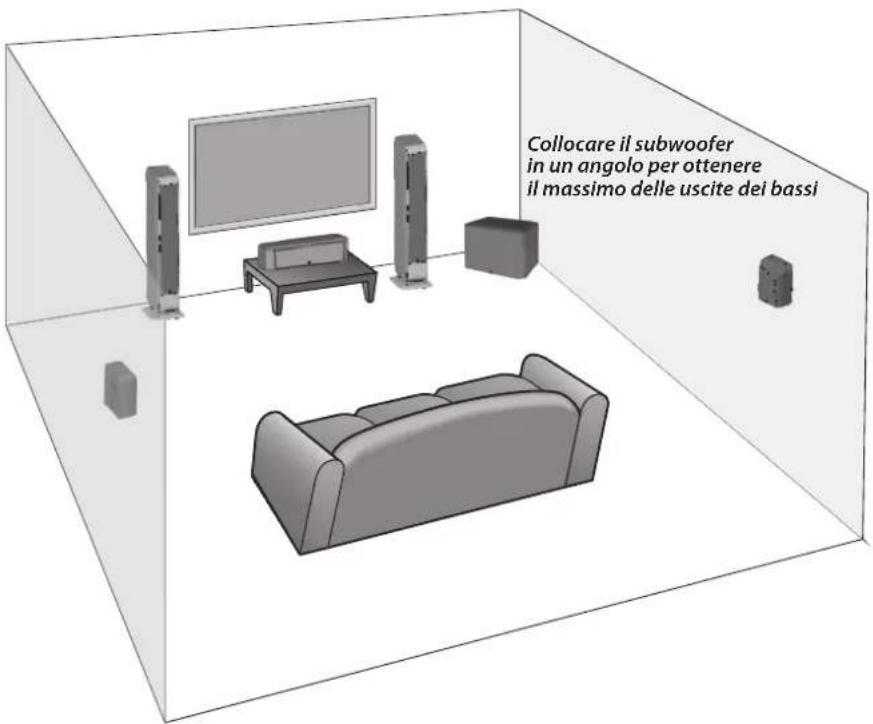

⁄16” (15,5 x 55 x 18cm) (24,2 x 16,6 x 11,3cm) (33,1 x 42,5 x 39,2cm) Peso: 7,2kg (15,9 lb) 2,5kg (5,5 lb) 23,5kg (51,8 lb) Le specifiche sono soggette a variazioni senza preavviso.35 Collocare il subwoofer in un angolo per ottenere il massimo delle uscite dei bassi Disimballaggio del sistema Effettuare con cautela il disimballaggio degli altoparlanti. Nel caso in cui si rilevino eventuali segni di danneggiamento durante il trasporto, contattare immediatamente il proprio rivenditore e/o servizio di consegna. Conservare il pacchetto di spedizione e i materiali di imballaggio per impieghi futuri. Griglie Durante l’utilizzo normale, le griglie in panno rimangono sull’altoparlante. Tuttavia, per rimuovere una griglia, basta servirsi del- le dita per sollevare delicatamente il bordo superiore della griglia dalla cassa, in modo da poter inserire le dita tra la griglia e la cassa stessa. Quindi far scorrere le dita lungo l'interno del telaio della griglia dall'alto in basso, liberando così la griglia. La griglia NON è stata concepita per essere rimossa tirando solo da un lato. I perni che mantengono la griglia in posizione possono dan

neggiarsi. Inoltre, non utilizzare oggetti diversi dalle dita per rimuovere la griglia in quanto la finitura o la griglia stessa potreb- bero rimanere danneggiate. Evitare che anelli, orologi e altri oggetti affilati graffino le finiture o strappino il panno della griglia. Per riposizionare la griglia, allineare con cura i due perni in cima alla griglia con le corrispondenti aperture e inserirli delica- tamente fino a quando la griglia stessa non sarà sostenuta. Quindi spingere delicatamente i perni della griglia nelle aperture esercitando una pressione uniforme, fino a quando la griglia non sarà interamente inserita. Prestare attenzione ad allineare bene i perni con le aperture per evitare danni alla cassa, ai perni della griglia e alle aperture. Inoltre, sostenere l'altoparlante in modo che non si rovesci e non cada dalla sua sede mentre si rimuove o si inserisce la griglia. MCenter Nota bene: le stesse procedure per la rimozione e il collocamento della griglia valgono per l'MCenter; unica differenza, si inizia dal lato sinistro o dal lato destro e si procede verso il lato opposto. MSubwoofer Nota bene: la griglia dell'MSubwoofer grille non è rimuovi- bile. Piedini e supporti I modelli M350, M340 ed M250 sono dotati di piedini in plastica installati in fabbrica, ideali per pavimenti in legno Sono inoltre inclusi dei supporti per il collocamento su tappeti/moquette. Per inserire i supporti, stendere l'altoparlante su una superficie morbida e priva di oggetti e rimuovere i piedini in gomma girandoli a mano in senso antiorario. Avvitare a mano i supporti da tappeto per assicurarsi che siano inseriti bene. Tenere da parte i piedini in gomma per eventuali utilizzi futuri. I modelli M25, MCenter ed MSurround sono dotati di supporti in gomma concepiti per essere fissati alla parte inferiore dell' al- toparlante in occasione di montaggio su supporto, su scaffale o incassato. In questo modo verranno minimizzate le vibrazioni trasmesse dall'altoparlante al supporto, allo scaffale o all'armadio. Aiuterà inoltre a proteggere la finitura dell'altoparlante e la sede di montaggio. L'MSubwoofer è dotato di piedini in gomma installati in fabbrica. MSurround Nota bene: si consiglia di installare i supporti in gomma sul retro dei pannelli laterali dell'MSurround in caso di installazione a parete. In questo modo verrà minimizzata la quantità di vibrazioni trasferite direttamente al muro. Potrebbe essere necessario regolare la profondità delle viti di montaggio per assicurare che l'altoparlante non sia troppo lento né troppo stretto. Dove collocare gli altoparlanti36 Altoparlanti anteriori sinistro e destro Per ottenere risultati ottimali, si consiglia di iniziare con gli altoparlanti anteriori sinistro e destro, posizionati a 2-4 m di distanza l'uno dall'altro, ad almeno 76 mm di distanza dalla parete o dalle tende alle loro spalle e ad almeno 0,6 m di distanza dagli angoli della stanza. La collocazione degli altoparlanti anteriori sinistro e destro troppo vicini a una parete o a un angolo può causare un rinforzo dei bassi innaturale e riflessi sulle pareti laterali che possono ridurre il suono bilanciato e incolore degli altoparlanti. Se la vostra posizione di ascolto è inferiore alla distanza effettiva tra i due altoparlanti, è preferibile dirigere la parte anteriore degli altoparlanti all'interno verso la posizione di ascolto principale (“toe-in”). La sperimentazione è alla base del ritrovamento della migliore posizione degli altoparlanti sinistro e destro. Suonare un brano di musica stereo che si conosce bene e che presenta una vasta gamma di frequenze è spesso il modo più semplice per trovare la migliore collocazione degli altoparlanti nella stanza in base alle proprie preferenze di ascolto. Altoparlante centrale Per risultati ottimali, si consiglia di collocare l'altoparlante centrale direttamente sotto, dietro (per i soli schermi perforati) o al di sopra del centro dello schermo. Il driver BMR presenta caratteristiche di dispersione estremamente ampie; non è dunque necessario "puntare" il dispersore dell'altoparlante centrale verso la posizione di ascolto. Se collocato su un ripiano o in un armadio, collocare l'altoparlante in modo tale che la parte anteriore sia in linea con il bordo del ripiano o dell'armadio stesso. In questo modo si eviterà che il suono si rifletta in modo da ridurre il suono equilibrato e incolore. Altoparlanti surround Per ottenere risultati ottimali, si consiglia di posizionare gli altoparlanti surround direttamente a lato della posizione di ascolto, al di sopra del livello dell'orecchio e ad almeno 0,6 m dagli angoli della stanza. Se gli altoparlanti sono installati a più di 76 mm dal soffitto, si consiglia di posizionare l'altoparlante in modo tale che le due porte siano rivolte verso il soffitto. Se gli altoparlanti sono installati a meno di 76 mm dal soffitto, si consiglia di posizionare l'altoparlante in modo tale che le due porte siano rivolte verso il pavimento. A livello della parte posteriore del MSurround sono presenti due dispositivi a 4 vie per il montaggio a parete dell'altoparlante in posizione verticale od orizzontale, con le porte rivolte in una direzione o nell'altra. Si consiglia di installare i supporti in gomma sul retro dei pannelli laterali dell'MSurround in caso di installazione a parete. In questo modo verrà minimizzata la quantità di vibrazioni trasferite direttamente al muro. Consultare un esperto affinché consigli, in base al tipo di parete, i dispo- sitivi più adatti per appendere la cassa. Solitamente è meglio lasciare la barra audio staccata dalla parete fino a quando non sono stati stabiliti tutti i collegamenti. Connessioni Dopo aver debitamente collocato gli altoparlanti, è possibile cablare l'impianto. Collegamenti degli altoparlanti Prima di connettere gli altoparlanti, spegnere tutti i componenti dell'impianto. Gli altoparlanti Serie M sono dotati di binding post a 5 vie placcati oro. Possono accogliere fili esposti, perni ad alette, perni a paletta, spine a banana o doppie spine a banana. L’illustrazione mostra il metodo di connessione con filo esposto. RImuovere circa 10 mm dell’iso- lamento del filo. Torcere i capi del filo formando un fascio ordinato. Allentare il tappo superiore girandolo in senso antiorario fino a quando il foro al centro del montante del morsetto non è accessibile. Inserire il filo attraverso il foro e girare il tappo superiore in senso orario per fissarlo in posizione. Non servirsi di attrezzi per stringerlo. Assicurarsi che nessun capo di filo possa entrare in contatto con il montante del morsetto opposto. Ripetere l'operazione per il collegamento dell'altro altoparlante. Se si utilizzano perni ad alette, fissarli ai fili come indicato dal produttore. Allentare il tappo superiore girandolo in senso an- tiorario fino a quando il foro al centro del montante del morsetto non è accessibile. Inserire il perno ad alette attraverso il foro e girare il tappo superiore in senso orario per fissarlo in posizione. Non servirsi di attrezzi per stringerlo. Ripetere l'operazione per il collegamento dell'altro altoparlante.37 Se si utilizzano perni a paletta, fissarli ai fili come indicato dal produttore. Allentare il tappo superiore girandolo in senso antiorario fino a quando non c'è spazio a sufficienza per il posizionamento del perno a paletta attorno al montante termi- nale. Inserire il perno a paletta attorno al montante e girare il tappo superiore in senso orario per fissarlo in posizione. Non servirsi di attrezzi per stringerlo. Ripetere l'operazione per il collegamento dell'altro altoparlante. Se si utilizzano perni a banana o perni doppi a banana, fissarli al filo come indicato dal produttore. Girare il tappo superiore del terminale in senso orario per assicurarsi che sia inserito appieno. Non servirsi di attrezzi per stringerlo. Inserire il perno a banana nel foro fornito al centro del tappo superiore. Ripetere l'operazione per il collegamento dell'altro altoparlante. Per maggiori informazioni sul collegamento dei cavi dell'altoparlante al ricevitore o all'amplificatore, fare riferimento al manuale per l'uso. Importante! Per garantire le migliori prestazioni, rispettare le polarità al momento di effettuare i collegamenti dell’altoparlante. I re- cessi terminali contengono i simboli + e – e i tappi superiori presentano un anello rosso per il + e un anello nero per il –. Collegare ciascun terminale + sul retro dell'amplificatore o ricevitore al rispettivo terminale + (rosso) di ciascun altopar- lante. Collegare i terminali – (neri) allo stesso modo. In caso di errato collegamento, si può verificare una scarsa risposta dei bassi e della riproduzione. Inoltre, per evitare cortocircuiti che potrebbero danneggiare l'apparecchiatura, prestare attenzione a non lasciare che i capi dei fili entrino a contatto con i capi di altri fili di qualsiasi tipo. Subwoofer Per ottenere risultati ottimali, collocare il subwoofer sulla stessa parete (o in un angolo) degli altoparlanti anteriori. In principio, più il punto di crossover è basso, maggiore può essere la distanza del subwoofer dagli altoparlanti anteriori; ciò nonostante, il suono solitamente è migliore quando il subwoofer si trova entro una distanza di 3,5 m dagli altoparlanti anteriori. Il livello percepito dell'uscita dei bassi dal subwoofer varierà significativamente in base alle diverse collocazioni all'interno della stanza. Quando collocato vicino alle pareti, il livello di uscita è enfatizzato con un collocamento d'angolo, che è quello che offre il maggiore livello di uscita percepito. Collocarlo completamente staccato dal muro può produrre bassi troppo scarsi. Indipendentemente dal livello di bassi percepito nell'ambito della stanza, si può sempre regolare il livello del subwoofer dal comando di regolazione del volume incorporato o dal comando del preamplificatore o del ricevitore. Se in qualsiasi momento si dovesse spostare il subwoofer, non va dimenticato di controllare i livelli delle uscite e le configurazioni dell'EQ. Poiché l'orecchio umano è meno capace di localizzare le basse frequenze, i bassi sembreranno sempre arrivare dagli altoparlanti anteriori. Sperimentare varie collocazioni è fondamentale, tuttavia la maggior parte delle posizioni nella stanza funzioneranno bene. IMPORTANTE! non collocare il subwoofer in un punto dove vi sia la possibilità di contatto tra il pannello posteriore e le tende o i mobili. Il pannello dell'amplificatore serve anche a dissipare il calore e deve disporre di almeno 76 mm di spazio per non surriscaldarsi. NOTA BENE: i dispositivi elettronici dell'MSubwoofer sono sempre alimentati, a meno che questo non sia scollegato dalla presa di rete o impostato su Mute tramite l'interruttore di alimentazione situato a livello del pannello posteriore. La circuiteria di attivazione automatica attiva o disattiva unicamente l'amplificatore di alimentazione. Al momento di effet- tuare le connessioni, assicurarsi che l'MSubwoofer e il preamp/ricevitore siano scollegati. Alimentazione: Al momento di collegare l'MSubwoofer, assicurarsi di servirsi di una presa elettrica a parete o una presa elettrica specifica. Alcuni ricevitori forniscono una presa con interruttore. Evitarne l'uso. Questi tipi di presa elettrica non offrono la quantità di corrente o l'isolamento adatto richiesto da un amplificatore di corrente quale quello presente nel vostro MSubwoofer. Ingressi a livello di linea o LFE: sulla maggior parte degli impianti, servirsi dell'ingresso a livello di linea o dell'ingres-

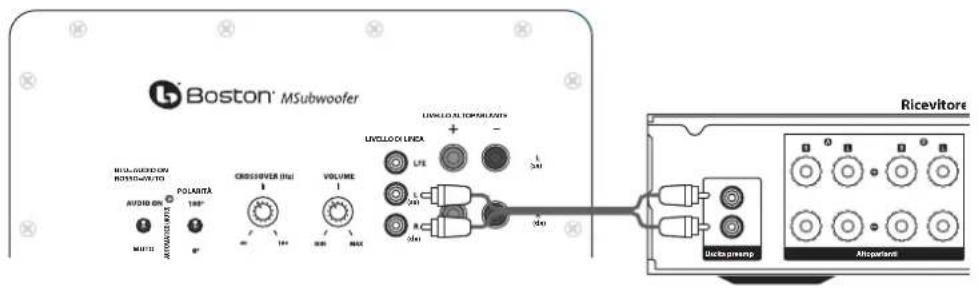

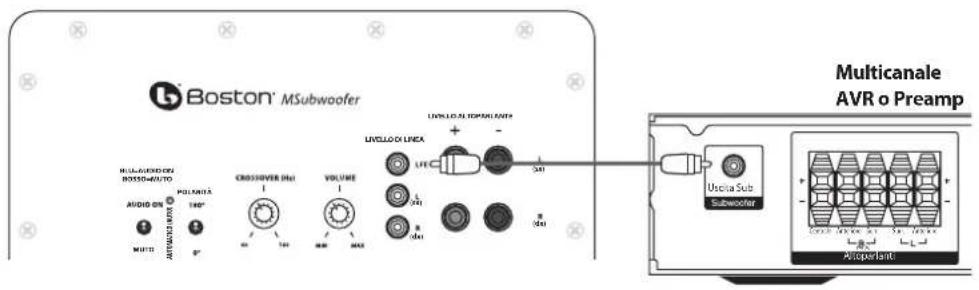

LFE . Questi ingressi accettano il segnale a livello di linea proveniente dall'uscita subwoofer del preamp/ricevitore. Il manuale per l'uso del proprio ricevitore dovrebbe indicare quale ingresso è più adeguato.38 Collegamento del Subwoofer a impianti Home Theater digitali servendosi dell'LFE L'elettronica home theater digitale dedica un canale (il “.1”) alla riproduzione degli effetti di bassa frequenza speciale (LFE) (quali esplosioni e tuoni) contenute in tracce dalla codifica digitale. Collegato in questa maniera, l'amplificatore del ricevitore è sollevato dal compito di riprodurre i difficili segnali bassi che potreb- bero provocare una distorsione udibile a livello del ricevitore stesso. In taluni casi ciò può anche dipendere da numerose altre configurazioni a livello del ricevitore. Per maggiori informazioni in merito, si raccomanda di consultare il manuale del ricevitore. Servirsi di un cavo RCA (non in dotazione) come illustrato per collegare l'uscita LFE/subwoofer del ricevitore digitale al subwoofer. Collegare l'altro capo all'ingresso a livello di linea/LFE. Connessione ad elettronica priva di un'uscita subwoofer Se il preamp/ricevitore in vostro possesso non è dotato di un'uscita subwoofer o LFE, è possibile collegare il subwoofer MSubwoofer ad un'uscita preamp/variabile. Servirsi di un cavo stereo RCA (non in dotazione) per collegare le uscite preamp agli ingressi a livello di linea contrassegnati con “L” e “R” (sinistra e destra) . Nota bene: per preamp privi di uscite multiple preamp, può essere necessario l'uso di uno splitter. Multicanale AVR o Preamp Uscita Sub

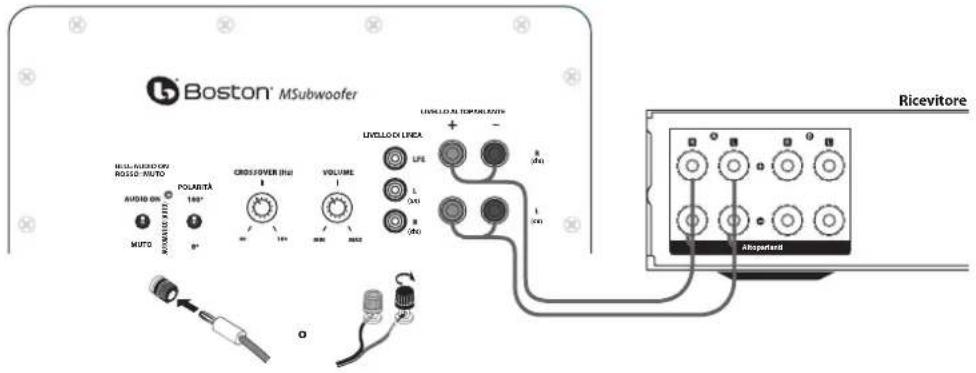

MUTO Uscita preampAltoparlanti39 Regolazione del comando Crossover Al momento di utilizzare gli ingressi a livello di linea (non l'ingresso LFE ) il crossover incorporato del subwoofer viene attivato. Per cominciare, impostare il comando crossover sul subwoofer di circa 10Hz più alto del limite minimo della risposta dei bassi degli altoparlanti principali . Affinare la regolazione del crossover a orecchio per ottenere la migliore miscela con gli altopar- lanti principali. La migliore configurazione del comando crossover dipende dalla collocazione degli altoparlanti e dal gusto personale. Livello di altoparlante Servirsi di questi terminali ad alto livello con ricevitori privi di uscita subwoofer. Gli ingressi altoparlante accettano segnali di ca- nale sia destro che sinistro dal ricevitore. Quando si utilizza un ricevitore home theater, impostare il tipo di altoparlante su “Large” (grande). Con un'impostazione su "Large" (grande), viene generato un suono più pieno. Nota Alcuni ricevitori utilizzano circuiti di messa a terra degli altoparlanti che possono essere incompatibili con prodotti audio alimentati esternamente, quali i subwoofer. Quando viene utilizzato il cavo dell’altoparlante al posto di cavi a livello di linea, questa incompatibilità può provocare un ronzio udibile quando il ricevitore viene spento o commutato su un diverso canale di altoparlante. Se ciò dovesse accadere con l'MSubwoofer, sarà necessario creare un cavo di messa a terra e collegarlo ad uno degli ingressi di linea RCA del subwoofer e a qualsiasi ingresso o uscita di linea RCA inutilizzata del ricevitore (vedi schema). Un cavo di messa a terra adeguato per questa applicazione comprende due spine maschio RCA con terminali esterni negativi (o "guaina") colle

gati a reciprocamente con cavo conduttore singolo di rame di qualsiasi lunghezza. Nota bene: I terminali interni positivi (o “poli”) non devono essere collegati a livello di nessuna delle spine. POLARITÀLIVELLO DI LINEALIVELLO ALTOPARLANTEAUTOMATICO (AUTO) (sx) (sx) (dx) (dx) Ricevitore

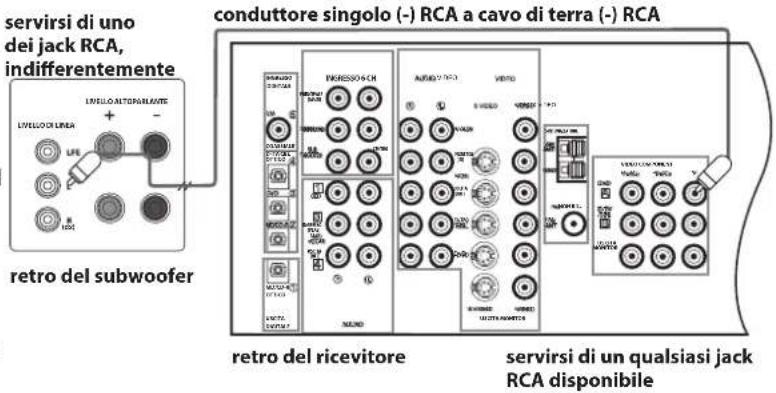

ANT GND LIVELLO DI LINEALIVELLO ALTOPARLANTE(dx) INGRESSO DIGITALE PRINCIPALE (MAIN) CENTRO INGRESSO (PLAY) USCITA (REC) INGRESSO (IN) USCITA (OUT) INGRESSO 6 CH COASSIALE D-TV/CBL OTTICO MD/CD-R OTTICO USCITA DIGITALE USCITA MONITOR SINTONIZZATORE NON BIL. VIDEO COMPONENT USCITA MONITOR servirsi di uno dei jack RCA, indifferentemente conduttore singolo (-) RCA a cavo di terra (-) RCA servirsi di un qualsiasi jack RCA disponibile retro del subwoofer retro del ricevitore40 Uso dell'MSubwoofer Audio On/Auto/Mute Collegare il cavo CA dell'MSubwoofer in una presa a muro. Non servirsi delle uscite sul retro del ricevitore. Impostare l'interrut- tore Audio On come desiderato. AUDIO ON – L’audio dell'MSubwoofer è sempre acceso. AUTO – L’audio dell'MSubwoofer si accende ogniqualvolta individua un segnale. Se non vengono individuati segnali, dopo alcuni minuti passerà automaticamente in modalità Mute. MUTE – L'MSubwoofer è silenziato e non produrrà alcun suono. Scollegare l'MSubwoofer se non si intende utilizzarlo per un certo tempo o se si desidera risparmiare elettricità. È inoltre possibile spegnere l’interruttore principale di alimentazione, situato vicino al cavo di alimentazione. Un indicatore a LED situato vicino all’interruttore di Polarità indica in quale modalità si trova l'MSubwoofer. OFF – L'MSubwoofer è scollegato o l'interruttore di alimentazione è su "Off" ROSSO – Mute (Nessun segnale individuato, Audio Off ) BLUE – Audio On (Segnale individuato, Audio On) L'MSubwoofer entrerà automaticamente in modalità Mute se dopo diversi minuti non vengono individuati segnali dal siste- ma. L’audio dell'MSubwoofer quindi si accenderà istantaneamente non appena individua un segnale. Comando delle polarità (0° o 180°): Seleziona la fase regolare (0°) o inversa (180°) per l'MSubwoofer. Configurare questo interruttore in modo da for- nire i bassi più pieni e dinamici. L'effetto di fase sarà soprattutto udibile a livello di strumenti a percussione a bassa frequenza o in caso di musica con una linea di basso che si ripete continuamente. Comando crossover Regola la frequenza del filtro passa basso dell'MSubwoofer. Nota bene: Questo comando non è attivo quando si utilizza il jack d'ingresso LFE. Comando volume Girare il comando Volume dell'MSubwoofer sulle ore 11. Qualora non provenissero suoni dall'MSubwoofer, verificare il cavo di rete CA, l'interruttore Audio On, l'interruttore di alimentazione Power e i cavi di ingresso. Regolare il comando Volume dell'MSubwoofer fino a quando l'altoparlante principale e il subwoofer non corrispondono. La risposta dei bassi non deve essere sovralimentata, bensì regolata in modo che ci sia una miscela naturale lungo l'intera gamma musicale. Manutenzione e servizi Controllare o ridefinire tutte le connessioni cablate almeno una volta l'anno. Nel caso di problemi, assicurarsi che tutte le connessioni siano effettuate in modo corretto, sicuro e pulito. Nel caso di pro- blemi rilevati in uno degli altoparlanti, ricollegare tale altoparlante in una posizione diversa all'interno del sistema. Nel caso in cui il problema persista, questo indicherà che il problema risiede nell'altoparlante stesso. Se l'altoparlante non presenta alcun difetto nella nuova posizione, questo indica che il problema risiede probabilmente nel cablaggio o nell'elettronica del sistema. Nel caso in cui gli altoparlanti necessitino di manutenzione, contattare il proprio rivenditore locale Boston Acoustics o visitare la pagina bostonacoustics.com.41 Garanzia limitata Boston Acoustics garantisce all’acquirente originale di un altoparlante Serie M che questo non presenta alcun difetto nei materiali e nella fattura per un periodo di 5 anni dalla data dell’acquisto. Il periodo di garanzia per i componenti elettrici dell'MSubwoofer è di 1 anno. In fase di richiesta di assistenza, è di responsabilità dell’acquirente l’installazione e l’impiego del dispositivo in conformità con le istruzioni fornite, al fine di fornire un trasporto sicuro e protetto presso un rappresentante di assistenza autorizzato Boston Acoustics, nonché di presentare eventuali prove d’acquisto sotto forma di documento di vendita. La presente garanzia non include danni derivanti da abuso, cattivo uso, installazione non corretta, incidenti, spedizione o riparazioni/modifiche effettuate da personale non autorizzato da Boston Acoustics. Questa garanzia è limitata al prodotto Boston Acoustics e non copre i danni di alcun dispositivo associato. Questa garanzia non copre i costi di rimozione o reinstallazione. Questa garanzia non è valida in mancanza del numero di serie del dispo
