用户手册 M Series BOSTON ACOUSTICS

设备上有此符号表示存在会引起危险事故的危险

设备上有此符号表示用户应阅读用户手册中的所

设备上有此符号表示双重绝缘。 警告！为降低火灾或触电的风险，请勿将本设备

设备上有此符号表示本设备必须作为电子垃圾用专 门的回收设施处理，不可当作家用垃圾处理。

7. 请勿阻挡任何通风口。请按照制造商的说明进行安装。

8. 请勿安装在散热器、热风调节器、火炉等热源或其他设

9. 请勿忽视极性插头或接地型插头的安全作用。极性插头

有一宽一窄两片插脚。接地型插头除两片插脚外还有一 个接地插脚。宽插脚或第三个插脚用于保证您的安全。 如果附带的插头与您的电源插座不匹配，请联系电工更

10. 避免电源线被踩踏或被卡住，特别是在插头、电源插座

11. 只能使用制造商指定的配件/附件。

Use only with the cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with the apparatus. When a cart is used, use caution when moving the cart/apparatus combination to avoid injury from tip-over.

12. 雷雨期间或长时间不使用时，请拔出本设备的插头。

13. 请合格维修人员执行所有维修工作。设备出现任何形式的损

坏，如电源线或插头损坏、液体溅洒到或异物掉入设备中、 设备暴露在雨中或湿气中、无法正常操作、或掉落，必须进

14. 请在设备前后和两侧留出至少2"(50mm)的距离，以便保持通

风。不可覆盖通风口或者在设备上或周围放置报纸、桌布、 窗帘等物品，以免阻碍通风。

15. 不可在设备上放置明火火源，如点燃的蜡烛。

16. 设备不可受到液体滴淋或溅洒。不可在设备上放置装有液体

17. 设备背后的电源连接接头或墙壁上的电源插头必须方便插

18. 要从交流主电源彻底断开本设备，请从交流电源插座上断开

为防电击，请勿打开机盖(或后盖)。本机内部无使用者可以维修的部件。请委托有资格的技术人员进行

等边三角形中有箭头闪电标号的图形表示警告使用者在产品内有非绝缘的“危险电压”，可能会对人体造 等边三角形中有感叹号的图形表示警告使用者该设备在操作与维护(维修)方面应严格按照所附设备说明

为防止火灾或电击，请勿将本机暴露于雨中或潮湿的处所。仅适用于海拔2000m以下地区安全使用。仅适用于非热带气候条件下安全使用。 注意： 为了完全切断本机的电源，请从墙上插座中拔出插头。电源插头用于完全中断机器的电源供 应，必须置于使用者容易接近的地方。 n 使用注意事项

• 避免高温。装于机架时应允许充分散热。· 小心操作电源线。从插座上拔出电源线时应抓住插头将其拔出。· 勿将本机放置于湿度很高或多尘的位置。· 长时间不使用本机时须拔下电源插头。· 勿阻塞机壳的通风孔。· 勿使异物掉入机内。· 勿使杀虫剂，苯和稀释剂与机箱接触。· 切勿拆解或以任何方式改装本机。· 不得用报纸、桌布或窗帘等物品覆盖通风口，以免妨碍通风。· 不得将点燃的蜡烛等明火源放置在本机上。· 请留意和遵守当地有关电池处置的法规条例。· 请勿使液体滴落或喷洒到本机上。· 请勿将花瓶等装有液体的物体放置在本机上。· 请勿用湿手操作主电源线。· 当开关位于“关闭”位置时，设备并未与主电源彻底切断。· 应将本设备安装在电源附近，以便于接入电源。· 不要让本器材暴露于雨水，湿气，滴水或溅水之中。· 电池不要存放在阳光直射或靠近高热源的位置，例如靠近加热器。执行的国家标准：GB8898-2011 GB13837-2003 GB17625.1-2003 高温表面，请勿触摸。在本产品连续运作时，内部散热器顶部的表面温度可能会很高。请勿触摸高温区域，尤其是“高温表面标记”周围和顶部面板。发热表面标志制造商：美隆工业股份有限公司生产厂：美达科技（苏州）有限公司地址：江苏省苏州市相城经济开发区春申湖东路五号63

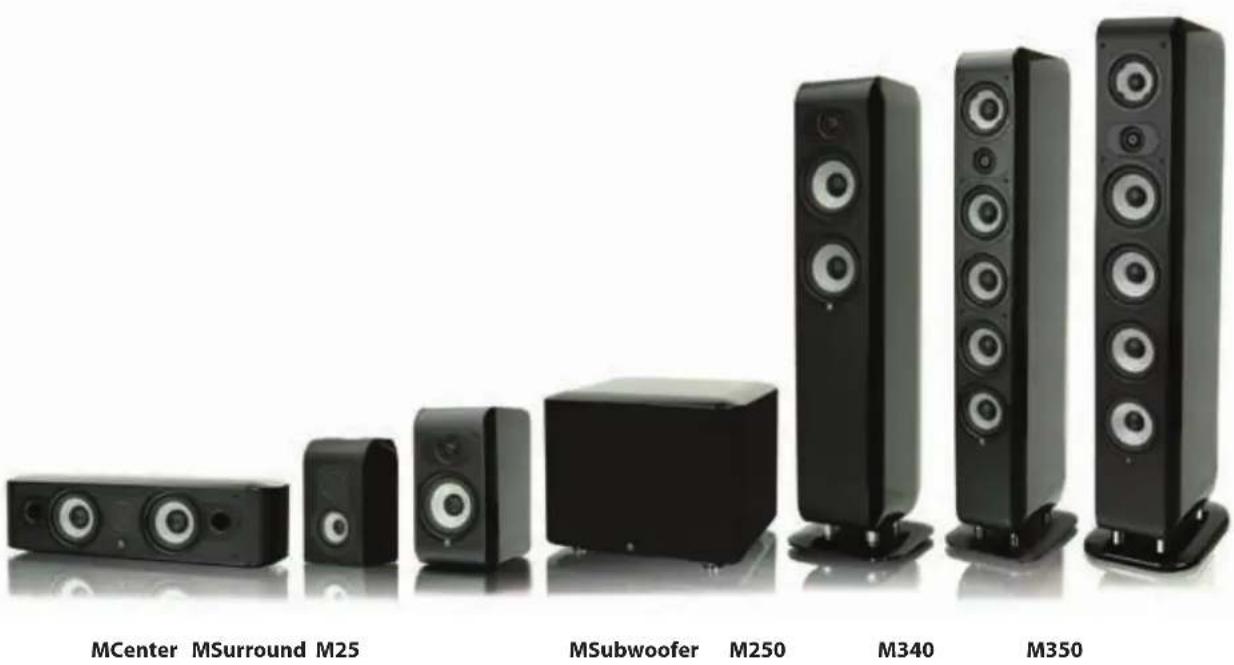

感谢您选择了BostonAcoustics品牌。M系列扬声器旨在从美学设计着手再现特别精确和自然的声音。每款 M系列机型均经过特别打造，为特定应用提供出色的声音效果。 M350、M340、M250和M25利用超宽频(EWB)高音喇叭和BostonLo-Q

机箱结构实现纯音再现，并减小 机箱干扰。MCenter和MSurround利用创新的平衡模式发声器(BMR)高频驱动器在相当宽的区域内提供均匀 声音输出，使对话再现清晰并为所有听众提供沉浸式环绕声场。M系列的外观兼具传统与现代设计风格，不 仅提供出色的声音效果，还能轻易融入各种家庭布置环境。所有M系列机型的设计均为相互无缝接合并与其 他BostonAcoustics扬声器相融相配，无论系统配置和扬声器类型如何，均能提供极佳的效果。希望您在将来 继续惠购BostonAcoustics产品。

第二代超宽频(EWB)高音喇叭（M350、M340、M250和M25），可在改善活塞运动的同时最大程度减少

平衡模式发声器(BMR)高频驱动器（MCenter和MSurround）使散布最大化，使对话清晰度明显改善并为 所有听众提供沉浸式环绕声场

聚丙烯低音喇叭重量轻且坚固，具备大型电机结构，使低频输出和散热效果达到最大

机箱设计（MSurround和MSubwoofer除外的所有扬声器）可最大程度减小机箱响应和干

包人造皮革的隔音板（除MSubwoofer和MSurround以外，均为白色）

坚固的铝制支座（M350、M340和M250）

大负载聚丙烯锥形 大负载聚丙烯锥形 烯锥形中/低频驱动器

MSubwoofer 频率范围(±3dB)：

(20.3cm)聚丙烯 聚丙烯锥形 聚丙烯锥形 锥形被动发声器

兼容8ohms输出 兼容8ohms输出 — 灵敏度：[1m 处为 1 瓦(2.83 V)]

小心打开扬声器包装。如果存在任何运输损坏迹象，请立即向您的经销商或送货服务商通报。请保留货运纸箱和包装

正常使用时，布格栅应保留在扬声器上。但是，若要去除格栅，请用手指小心地将格栅的顶部边缘从机箱拨开，以 便将手指插入格栅和机箱之间。然后，在格栅框架内从上至下滑动手指，从而取下格栅。仅拉动一侧无法将格栅摘 除。固定格栅的销子可能被损坏。此外，请勿使用手指除外的任何物品摘除格栅，否则可能会损坏饰面或格栅。请 小心避免戒指、手表及其他锐利物品划损饰面或划破格栅布。 更换格栅时，请将格栅顶部的两个销子小心对准其对应的扣眼，并轻轻将其推入直至扣眼支撑住格栅。然后顺势向 下将格栅销子均匀地推入扣眼直至格栅完全装好。请小心地将销子对准扣眼以免损坏机箱、格栅销子和扣眼。此 外，注意支撑扬声器，使其不会在摘除或更换格栅时从安装位置翻倒或掉落。MCenter注意：相同的格栅摘除和更 换步骤适用于MCenter，但必须从左侧或右侧开始，向另一侧操作。MSubwoofer注意：MSubwoofer的格栅不可摘

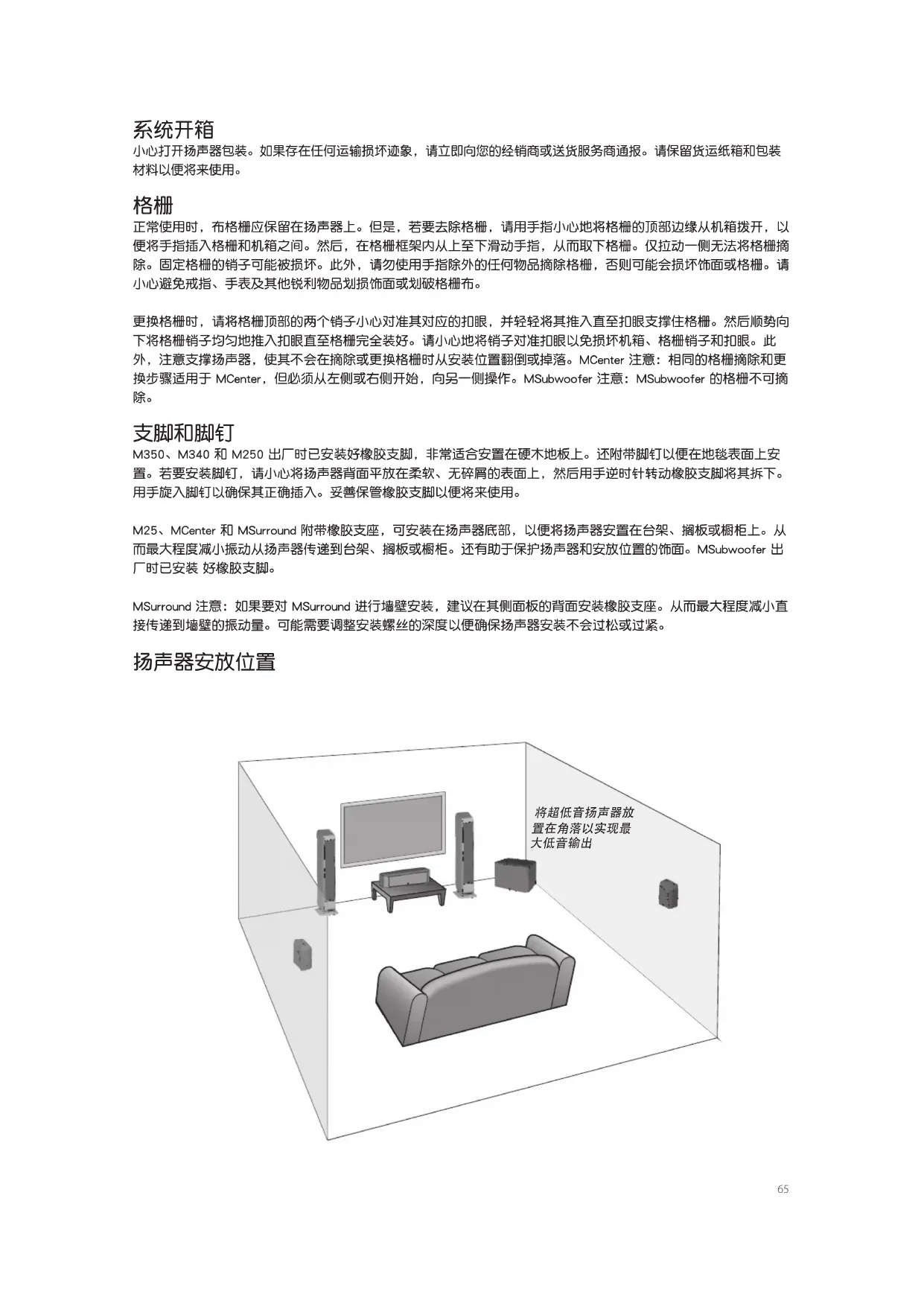

M350、M340和M250出厂时已安装好橡胶支脚，非常适合安置在硬木地板上。还附带脚钉以便在地毯表面上安 置。若要安装脚钉，请小心将扬声器背面平放在柔软、无碎屑的表面上，然后用手逆时针转动橡胶支脚将其拆下。 用手旋入脚钉以确保其正确插入。妥善保管橡胶支脚以便将来使用。 M25、MCenter和MSurround附带橡胶支座，可安装在扬声器底部，以便将扬声器安置在台架、搁板或橱柜上。从 而最大程度减小振动从扬声器传递到台架、搁板或橱柜。还有助于保护扬声器和安放位置的饰面。MSubwoofer出 厂时已安装好橡胶支脚。 MSurround注意：如果要对MSurround进行墙壁安装，建议在其侧面板的背面安装橡胶支座。从而最大程度减小直 接传递到墙壁的振动量。可能需要调整安装螺丝的深度以便确保扬声器安装不会过松或过紧。

为获得最佳效果，建议将前置左右扬声器相隔6-12英尺(2-4m)放置，距离后面墙壁或窗帘至少3英寸(76mm)，距 离房间角落至少2英尺(0.6m)。前置左右扬声器太靠近墙壁或角落会产生不自然的低音加强效应，并且会产生侧壁反 射，从而破坏扬声器平衡和声音染色效果。如果您的聆听位置小于扬声器的分开距离，最好将两扬声器的正面朝向主 要聆听位置（“内八字”）。实践是找到最佳前置左右扬声器位置的有效方法。播放一段您非常熟悉且具有较大频率 范围的立体声音乐，通常是找到适合您房间和收听偏好的最佳扬声器位置的最简单方法。

为获得最佳效果，建议将中置扬声器放置在屏幕正下方、正后方（仅穿孔屏幕）或正上方。BMR驱动器具有极宽 的扩散特性，因此无需将中置扬声器隔音板“对准”聆听位置。如果放置在搁板或橱柜上，放置扬声器时使其正面 与搁板或橱柜的边缘齐平。这可以避免声音反射，使声音平衡和染色不受破坏。

为获得最佳效果，建议将环绕扬声器放置在聆听位置的正对侧面，高于耳部位置且距离房间角落至少2英尺(0.6m)。 如果扬声器安装位置距离天花板超过3英寸(76mm)，建议定位扬声器时使两个端口朝向天花板。如果扬声器安装 位置距离天花板3英寸(76mm)以下，建议定位扬声器时使两个端口朝向地板。 MSurround的背面配有两个4通挂钩，以便在墙上水平或垂直安装扬声器时使端口朝向天花板或地板。如果要对 MSurround进行墙壁安装，建议在其侧面板的背面安装橡胶支座。从而最大程度减小直接传递到墙壁的振动量。请 向专业人员咨询，以了解适合您墙壁类型的扬声器悬挂硬件。通常情况下，在进行连接前，最好使soundbar扬声

正确安置各扬声器后，即准备好对系统进行接线。

连接扬声器之前，关闭所有的系统组件。M系列扬声器配备镀金5通接线端子。可连接 裸线、插销接线片、铲型接线片、香蕉插头或双香蕉插头。 图示为裸线扬声器连接方式。剥除大约3/8"(10mm)的电线绝缘套。将电线丝扭成整齐的 一束。逆时针转动顶帽将其松开，直至端子接线柱中心的孔完全敞开。将电线从孔中穿 入并用手顺时针转动顶帽，以将电线夹紧。请勿使用工具来拧紧。请确保电线丝不会接 触另一端子接线柱。重复操作进行其他扬声器连接。 如果使用插销接线片，请按照制造商的规定将其连接到电线上。逆时针转动顶帽将其松开，直至端子接线柱中心的 孔完全敞开。将插销接线片从孔中穿入并用手顺时针转动顶帽，以将接线片夹紧。请勿使用工具来拧紧。重复操作 进行其他扬声器连接。67 如果使用铲型接线片，请按照制造商的规定将其连接到电线上。逆时针转动顶帽将其松开，直至间隙足以使铲型接线 片定位在端子接线柱周围。将铲型接线片置于接线柱周围并用手顺时针转动顶帽，以将接线片夹紧。请勿使用工具来 拧紧。重复操作进行其他扬声器连接。 如果使用单或双橡胶插头，请按照制造商的规定将其连接到电线上。顺时针转动端子的顶帽以确保其完全固定。请勿 使用工具来拧紧。将橡胶插头插入顶帽中心所提供的孔中。重复操作进行其他扬声器连接。 有关将扬声器电线连接到接收机或放大器的信息，请参阅接收机或放大器的用户手册。

为确保最佳性能，进行扬声器连接时请注意极性。端子罩上有 + 和-符号，顶帽有红色环表示 +，有黑色环表示-– 。将放大器或接收机背面的各 + 端子分别连接至各扬声器的 +（红色）端子。按相同方法连接-（黑色）端子。如果 连接不正确，则可能导致低音响应和成像不良。此外，为避免短路以免损坏设备，请小心不要让电线的末端接触任何

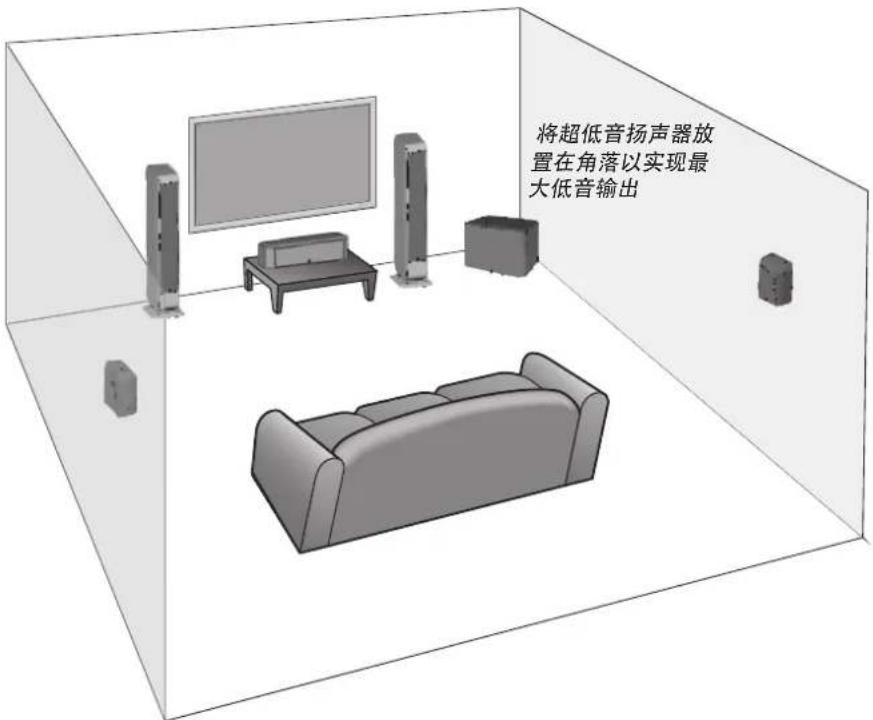

为获得最佳效果，请将超低音扬声器安置在与前置扬声器相同的墙壁上（或角落里）。原则上，交叉点越低，超低音 扬声器离前置扬声器的距离就能越大，但是，声音通常在超低音扬声器位于前置扬声器周围12英尺(3.5m)以内时 达到最佳。超低音扬声器所输出低音的感知电平，会因房间位置的不同而有明显的差异。靠墙放置时，在墙角放置会 强化低音输出电平，提供最高感知输出电平。远离墙壁放置会产生感知电平过小的低音。无论房间内低音感知电平如 何，总能通过内置音量控制或者前置放大器或接收机的电平控制来调整超低音扬声器的电平。任何时候移动超低音扬 声器时，请务必重新检查输出电平和EQ设置（若有）。由于人耳定位低频的能力较弱，低音仍会好像是从前置扬声 器发出的。实践是最有效的方法，但房间的大多数位置均适合放置。 重要信息：请勿将超低音扬声器放置在后面板可能会和垂帘或家具接触的位置。放大器面板还用于散热，必须至少保 持3英寸(76mm)的间隙以避免过热。 注意：除非拔下插头或使用位于后面板的电源开关切换至

位置，否则始终会向MSubwoofer电子装备供电。自动 打开电路只会激活或关闭功率放大器。请确保在进行连接时拔下MSubwoofer和前置放大器/接收机的插头。 电源：当插上MSubwoofer电源插头时，请务必使用墙壁电源插座或专用电源插座。某些接收机会提供开关插座。请 勿使用此类插座。这些板载电源插座无法提供功率放大器（如MSubwoofer中的）所必需的电流量或适当的绝缘。 线路电平或LFE：大多数系统使用

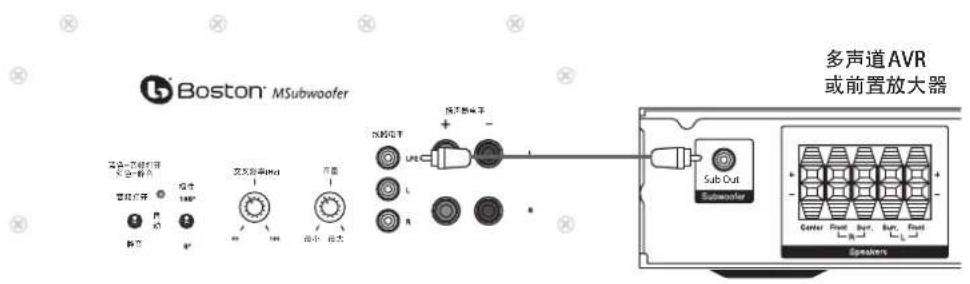

LFE 输入。这些输入接受来自前置放大器/接收机超低音扬声器输出 的线路电平信号。接收机手册中会指示最合适采用哪种输入。68 使用LFE端口将超低音扬声器连接到数字家庭影院系统 多声道家庭影院系统专门使用一个声道（“.1”）再现数字编码音轨中包含的低频效果(LFE)（如爆炸声和雷声）。 通过此方法，接收机的放大器无需再现可能导致接收机声音失真的超低音信号。某些情况下，也可能取决于接收机 的若干其他设置。建议您参阅接收机手册，以获得该领域的进一步协助。 如图所示，使用音频RCA电缆（不附带）将数字接收机的LFE/超低音输出连接到超低音扬声器。

连接到没有超低音输出的电子装备 如果系统中的前置放大器/接收机没有超低音或LFE输出，可将MSubwoofer超低音扬声器连接到前置放大器/可变

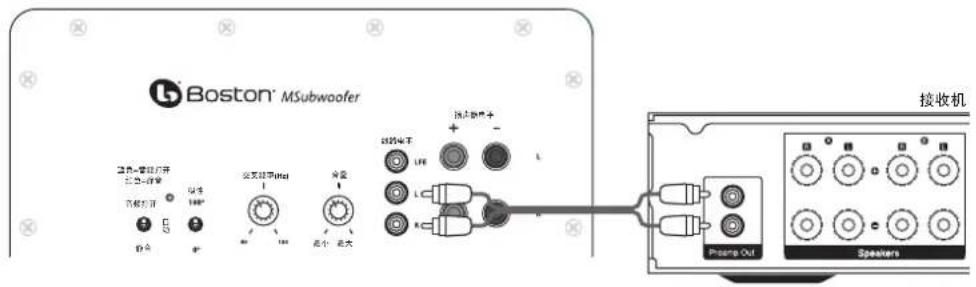

使用立体声RCA电缆（不附带）将前置放大器输出连接到 “L”和“R”线路电平 输入。注：对于没有多路前置放 大器输出的前置放大器，可能需要分路器。 多声道 AVR

LFE 输入）时，会触发超低音扬声器的内置分频器。作为起点，将超低音扬声器的分频

制设置在比主扬声器低音响应下限高出大约10Hz的频率。通过耳朵对分频设置进行微调，获得与主扬声器最平和 的混响效果。分频控制的最佳设置取决于扬声器的位置和个人偏好。

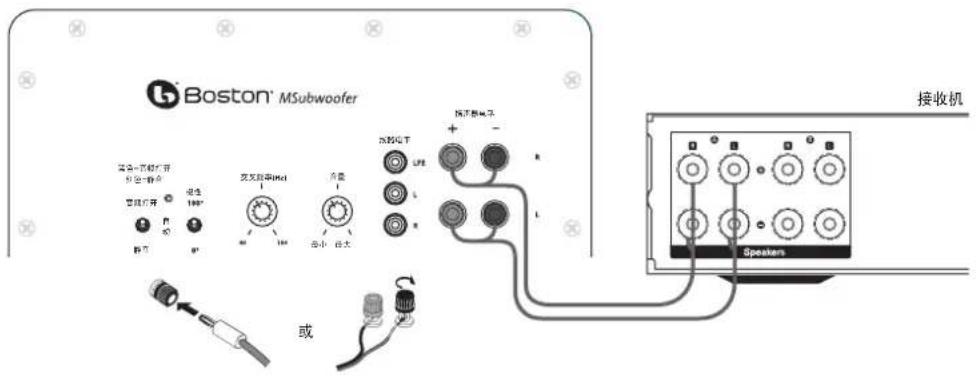

在接收机不具备超低音输出的情况下使用这些高电平端子。扬声器输入可接受来自接收机左右声道的扬声器信号。 当使用家庭影院接收机时，将扬声器类型设为“大型”。大型设置能产生更丰满的声音。

某些接收机使用可能与外部有源音响产品（如有源超低音扬声器）不兼容的扬声器接地电路。当使用扬声器电线替 代线路电平电缆时，此不兼容现象可能会在接收机关闭或切换至不同扬声器声道时导致轰鸣声。

如果您的MSubwoofer发生此情况，则 需要制作接地电缆并将其连接到超低音

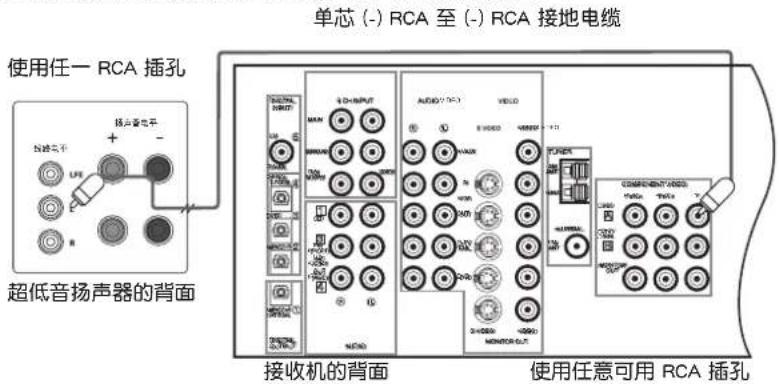

适合这项应用的接地电缆应由两个阳 性RCA插头组成，其负极外部端子 （或“套筒”）通过任意长度的单芯

注：两个插头的内部正极（或“插 销”）端子不可通过电线连接。70 MSubwoofer操作

将MSubwoofer的AC线插头插入墙壁电源插座。请勿使用接收机背面的插座。将

AUDIO ON（音频打开）-MSubwoofer音频始终打开。 AUTO（自动）-MSubwoofer音频会在检测到信号时打开。如果七分钟后仍未检测到信号，将自动进入静音模式。 MUTE（静音）-MSubwoofer变为静音，不会发出任何声音。如果有一段时间不使用或希望省电，可以拔出 MSubwoofer的插头。也可以关闭电源线旁边的主电源开关。

开关旁的LED指示灯表示MSubwoofer的当前模式。 OFF（熄灭）-MSubwoofer的插头已被拔出或者电源开关处于“关闭”("Off")位置 RED（红色）-静音（没有检测到信号，音频关闭） BLUE（蓝色）-音频打开（检测到信号，音频打开） 七分钟后仍未检测到系统信号，MSubwoofer会自动进入静音模式。MSubwoofer音频会在检测到信号时打开。

（0°或180°）：MSubwoofer可选择常规(0°)或反转(180°)相位。设置此开关以提供最丰满、最富动态的低 音。通过低频打击乐器或低音部分不断重复的音乐最能听出相位效果。

调整MSubwoofer低通滤波器的频率。注：当使用LFE输入插孔时，此控制无效。

控制钮转至11点钟位置。如果MSubwoofer未发出任何声音，请检查AC电源线、

控制，直到听到主扬声器和MSubwoofer彼此相匹配为止。低音响应不可压倒房间，应进 行调整以在整个音频范围内形成自然的混响效果。

每年应至少一次对所有电线连接进行检查和清洁。 如果发生问题，请确保所有连接均已正确进行，并且牢固、清洁。如果某一扬声器发生问题，在系统的不同位置重 新连接扬声器。如果问题仍然存在，则扬声器有故障。如果扬声器在新位置工作正常，很明显是系统的接线或电子 装备存在问题。如果您的扬声器需要维修，请联系当地BostonAcoustics经销商或访问bostonacoustics.com 网站。71

BostonAcoustics产品整机保修1年，从购买之日起计算。音箱单元的保修期限为5年。 请根据说明书的要求安装机器，若出现质量问题请与您的销售商联系。如有需 要，请小心将机器送至BostonAcoustics售后服务中心，并且出示购买小票与发票。 保修不包括使用不当，安装错误，意外，运输或非BostonAcoustics服务授权人

此保修只限于BostonAcoustics产品本身，但不包括任何相关的部件，不包括运输 费用与安装费。若序列号损坏或遗失，此保单无效。0 此保单根据不同国家地区的法律规定有不同的权益。

「根据电子信息产品污染控制管理办法的有毒·有害物质或元素的标识表」 零部件名称 对象零部件有毒有害物质或元素 备注

遥控器/AC适配器、电源线、 RCA电缆等附件，封装× ○ ○ ○ ○ ○ ○：在该零部件的所有均质材料中的有毒有害物质的含量不超过在SJ/T11363-2006标准规定的限量要求 ×：在该零部件中至少一种均质材料中的有毒有害物质的含量超过在SJ/T11363-2006标准规定的限量要求(×判定：包括EU RoHS的豁免项目) 此标志是根据2006年2月28日颁布的《电子信息产品污染控制管理办法》，以及《电子信 息产品污染控制标识要求》，适用于在中国销售的电子信息产品的环保使用期限。 在此产品相关的安全和使用上遵守注意事项，在从生产日期起计算的此年限内，产品中 的有害物质不会往外泄漏，或者引起突然变异而给环境污染，人体或财产带来重大影响。 另外，包装在一起的电池等消耗品的环保期限是技术寿命5年。 适当地使用完后废弃的情况，请协助遵守各自治体的电子信息产品回收·再利用相关的 法律·规定。72 7 Constitution Way, Woburn, MA 01801 USA www.bostonacoustics.com © 2013. All rights reserved. Boston, Boston Acoustics, and the B/A ellipse symbol
