Tipo di prodotto	Lavasciuga (Lavatrice asciugatrice)
Marca	Scholtès
Modello	MLSE 129
Dimensioni (L x A x P)	59.5 x 81.5 x 54 cm
Capacità di lavaggio	5 kg max
Capacità di asciugatura	4 kg max
Tensione di alimentazione	220-230 V / 50 Hz
Potenza massima assorbita	1850 W
Pressione dell'acqua	0.05 - 1 MPa (0.5 - 10 bar)
Velocità di centrifuga massima	1200 giri/min
Numero di programmi	16 (tra cui cotone, sintetici, delicati, lana, ecc.)
Opzioni disponibili	Partenza ritardata, Antimacchia, Stiratura facile, Superwash, Rapido, Super risciacquo, Asciugatura
Tipo di carico	Frontale (oblò)
Materiale del cestello	Acciaio inox
Funzioni principali	Lavaggio, asciugatura, centrifuga, risciacquo, partenza ritardata
Manutenzione e pulizia	Pulizia del cassetto del detersivo, oblò e cestello, controllo del tubo di carico
Sicurezza	Blocco porta, sicurezza bambini (menzionata nelle precauzioni), arresto in caso di problema
Indice di riparabilità	Non specificato nel manuale
Accessori forniti	Tappi di trasporto, tubo di carico, supporto tubo, squadrette e piedini per regolazione in altezza

Domande frequenti - MLSE 129 SCHOLTES

Come installare correttamente la lavatrice MLSE 129?

L'installazione comprende il disimballaggio, la messa in livello (inclinazione max 2°) e i collegamenti idraulici ed elettrici. Assicurarsi di rimuovere le viti di trasporto e livellare l'apparecchio utilizzando i piccoli piedini anteriori.

Qual è la capacità di lavaggio massima della MLSE 129?

La capacità di lavaggio è di 5 kg per il cotone e i tessuti resistenti. Per i sintetici, non superare 2,5 kg; per i delicati, 2 kg; e per la lana, 1 kg.

Come selezionare il programma di asciugatura?

Ruotare la manopola dei programmi su una posizione di asciugatura (5 per cotone, 10 per sintetici, 13 per delicati) quindi premere il tasto MODE per scegliere il livello di asciugatura: Stiratura (umido), Armadio (asciutto), Extra secco o 40 minuti.

Cosa fare se la macchina non si accende?

Verificare che la spina sia ben inserita e che non ci sia un blackout. Assicurarsi anche che l'oblò sia ben chiuso (altrimenti visualizzazione 'DOOR') e che il tasto START/RESET sia stato premuto.

Come pulire il cassetto dei detersivi?

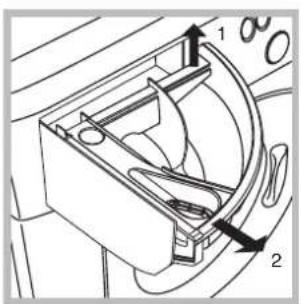

Estrarre il cassetto sollevandolo e tirando verso di sé. Lavarlo con acqua corrente regolarmente per evitare intasamenti. Si può anche rimuovere il cestello aggiuntivo 4 per la candeggina.

Qual è la velocità di centrifuga massima?

La velocità di centrifuga massima è di 1200 giri al minuto. È possibile ridurla o eliminarla tramite il tasto CENTRIFUGA. L'opzione OFF elimina la centrifuga.

Si possono lavare capi in lana con questo modello?

Sì, utilizzare il programma 11 (Lana) a 40°C. La lavatrice è certificata Woolmark Platinum Care per un lavaggio delicato come a mano. Utilizzare un detersivo speciale per lana e non superare 1 kg.

Come utilizzare l'opzione Partenza ritardata?

Premere il tasto MODE fino a vedere lampeggiare il simbolo di partenza ritardata, quindi premere SELECT per impostare il ritardo desiderato (fino a 24 ore). Confermare con MODE. Il ciclo si avvierà all'ora scelta.

Cosa significa il messaggio 'F-01' sul display?

Un codice di errore come F-01 indica un'anomalia. Annotare il codice e contattare il servizio post-vendita. Prima di chiamare, verificare i punti semplici: oblò chiuso, rubinetto dell'acqua aperto, assenza di pieghe sui tubi.

Come manutenere il tubo di carico dell'acqua?

Controllare almeno una volta all'anno lo stato del tubo. Sostituirlo se si notano screpolature o fessure. Non utilizzare mai un tubo usurato, poiché la pressione di lavaggio potrebbe provocare una rottura.

MANUALE UTENTE MLSE 129 SCHOLTES

Istruzioni per l'installazione e l'uso

Français,1

English,17

Deutsch,33

Nederlands,49

Italiano,65

MLSE 129

Scholtès

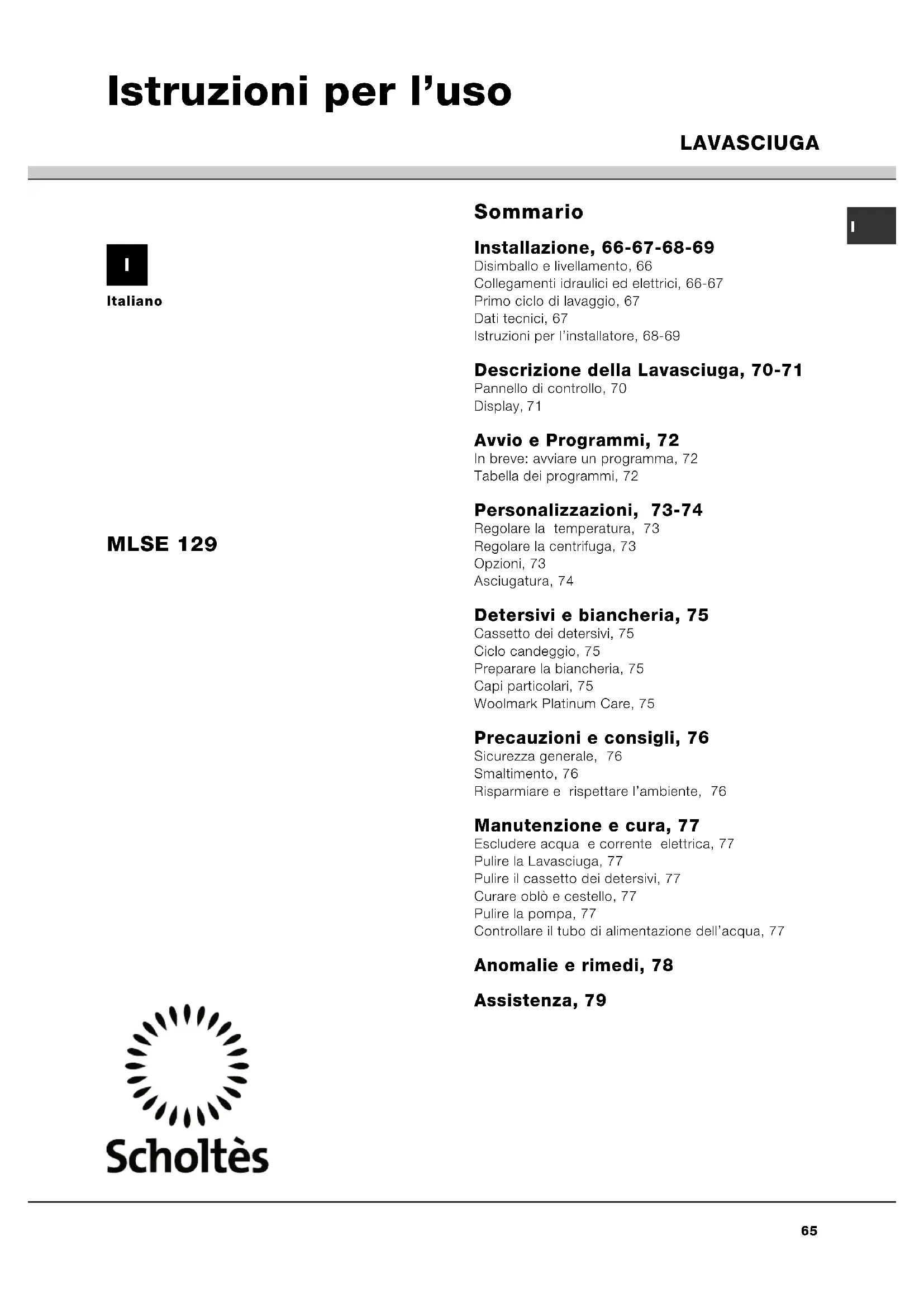

Sommaire

Se la macchina è installata ad una estremità della cucina componibile montare una o entrambe le guide zoccolo come indicato in fig. 8, regolandone la profondità in funzione della posizione dello zoccolo e se necessario fissarlo alle stesse (fig. 9).

Per montare la guida zoccolo agire cone segue (fig. 8): Fissare la squadretta P con la vite R, infilare la guida zoccolo Q nell'apposita asola e una volta posizionata nel punto desiderato bloccarla alla squadretta P con la vite R.

Installazione, 66-67-68-69

Disimballo e livellamento, 66

Collegamenti idraulici ed elettrici, 66-67

Primo ciclo di lavaggio, 67

Dati tecnici, 67

Istruzioni per l'installatore, 68-69

Descrizione della Lavasciuga, 70-71

Pannello di controllo, 70

Display, 71

Avvio e Programmi, 72

In breve: avviare un programma, 72

Tabella dei programmi, 72

Personalizzazioni, 73-74

Regolare la temperatura, 73

Regolare la centrifuga, 73

Opzioni, 73

Asciugatura, 74

MLSE 129

Detersivi e biancheria, 75

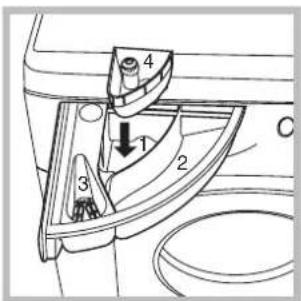

Cassetto dei detersivi, 75

Ciclo candeggio, 75

Preparare la biancheria, 75

Capi particolari, 75

Woolmark Platinum Care, 75

Precauzioni e consigli, 76

Sicurezza generale, 76

Smaltimento, 76

Risparmiare e rispettare l'ambiente, 76

Manutenzione e cura, 77

Escludere acqua e corrente elettrica, 77

Pulire la Lavasciuga, 77

Pulire il cassetto dei detersivi, 77

Curare oblò e cestello, 77

Pulire la pompa, 77

Controllare il tubo di alimentazione dell'acqua, 77

Anomalie e rimedi, 78

Assistenza, 79

Scholtès

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla Lavasciuga per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Disimballo e livellamento

Disimballo

1. Disimballare la Lavasciuga.
2. Controllare che la Lavasciuga non abbia subito danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

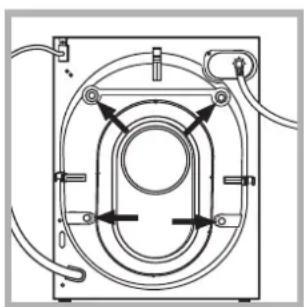

1. Rimuovere le quattro viti di protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

2. Chiudere i fori con i tappi di plastica in dotazione.

3. Conservare tutti i pezzi: qualora la Lavasciuga debba essere trasportata, dovranno essere rimontati.

! Gli imballaggi non sono giocattoli per bambini.

Livellamento

1. Installare la Lavasciuga su un pavimento piano e rigido, senza appoggiarla a muri, mobili o altro.

1. Se il pavimento non fosse perfettamente orizzontale, compensare le irregolarità svitando o avvitando i piedini anteriori (vedi figura); l'angolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2°.

Un accurato livellamento dà stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare sotto la Lavasciuga uno spazio sufficiente per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell'acqua

1. Inserire la guarnizione A nell'estremità del tubo di alimentazione e avvitarlo a un rubinetto d'acqua fredda con bocca filettata da 3/4 gas (vedi figura). Prima di allacciare, far scorrere l'acqua finché non sia limpida.

1. Collegare il tubo di alimentazione alla Lavasciuga avvitandolo all'apposita presa d'acqua, nella parte posteriore in alto a destra (vedi figura).

2. Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco).
! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato.

Collegamento del tubo di scarico

65 - 100 cm

Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra;

oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). L'estremità libera del tubo di scarico non deve rimanere immersa nell'acqua.

! È sconsigliato usare tubi di prolunga; se indispensabile, la prolunga deve avere lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

- la presa abbia la messa a terra e sia a norma di legge;

- la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella tabella Dati tecnici (vedi a fianco);

- la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fianco);

- la presa sia compatibile con la spina della Lavasciuga. In caso contrario sostituire la presa o la spina.

! La Lavasciuga non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.

! A Lavasciuga installata, la presa della corrente deve essere facilmente raggiungibile.

! Non usare prolunghe e multiple.

! Il cavo non deve subire piegature o compressioni.

! Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati.

Attenzione! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Primo ciclo di lavaggio

Dopo l'installazione, prima dell'uso, effettuare un ciclo di lavaggio con detersivo e senza biancheria impostando il programma a 90°C senza prelavaggio.

Dati tecnici
Modello	MLSE 129
Dimensioni	larghezza cm 59,5altezza cm 81,5profondità cm 54
Capacità	da 1 a 5 kg per il lavaggio;da 1 a 4 kg per l'asciugatura
Collegamenti elettrici	tensione a 220/230 Volt 50 Hz potenza massima assorbita 1850 W
Collegamenti idrici	pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 46 litri
Vel ocità di centrifuga	sino a 1200 giri al minuto
Programmi di controllo secondo la norma IEC456	lavaggio:programma 3; temperatura 60°C; effettuato con 5 kg di carico.asciugatura:prima asciugatura effettuata con 1 kg di carico selezionando un tempo di 40 min; seconda asciugatura effettuata con 4 kg di carico selezionando il massimo livello di asciugatura__=≡
	Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni- 89/336/CEE del 03/05/89(Compatibilità Elettromagnetica) e successive modificazioni- 2002/96/CE

1

Istruzioni per l'installatore

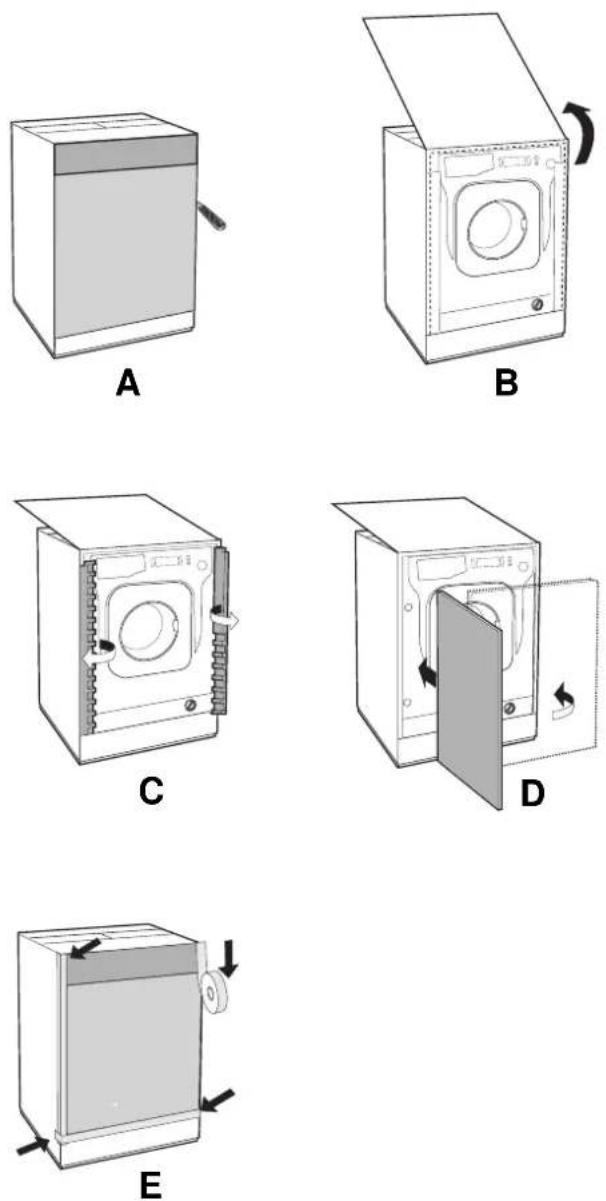

Applicazione del pannello in legno alla porta e inserimento della macchina nei mobili:

Nel caso in cui, dopo il montaggio del pannello in legno, sia necessario spedire la macchina per l'installazione finale, consigliamo di lasciarla nel suo imballo originale. A questo scopo l'imballo è stato realizzato in modo da permettere il montaggio del pannello di legno sulla macchina senza disimballare completamente il prodotto (vedi figure sottostanti).

Il pannello di legno che copre la facciata non deve essere di spessore inferiore a 18 mm e può essere incernierato sia sul lato destro che sinistro. Per ragioni di praticità d'uso della macchina consigliamo lo stesso senso di apertura dell'oblò con le cerniere applicate sul lato sinistro.

Accessori montaggio portina (Fig. 1-2-3-4-5).

• n° 6 viti autofilettanti l = 13 mm "tipo A".
• n° 2 viti metriche testa svasata l = 25 mm "tipo B"; per il fissaggio del riscontro magnete al mobile.
• n° 4 viti metriche l = 15 mm "tipo C"; per il montaggio dei supporti cerniera al mobile.
• n° 4 viti metriche l = 7 mm "tipo D"; per il montaggio delle cerniere ai supporti.

Montaggio dei particolari sulla facciata della macchina.

• Montare i supporti cerniera alla facciata posizionando il foro indicato da una freccia nella fig. 1 verso l'interno della facciata, utilizzando le viti tipo C.
• Montare il riscontro magnete dalla parte opposta in alto utilizzando le due viti tipo B.
• Interporre tra la facciata della macchina e il riscontro magnete, il distanziale indicato in fig. 4/B.

Uso della maschera di foratura.

• Per tracciare le posizioni dei fori sul lato sinistro del pannello, allinerare la maschera di foratura al lato superiore e sinistro del pannello facendo riferimento alle linee tracciate alle estremità.
• Per tracciare le posizioni dei fori sul lato destro del pannello, allinerare la maschera di foratura al lato superiore e destro del pannello.
• Con una fresa di adeguate dimensioni realizzare le quattro sedi che dovranno alloggiare le due cerniere, il tassello di gomma e il magnete.

Montaggio dei particolari sul pannello di legno (Antina).

• Inserire le cerniere nelle sedi predisposte (la parte mobile della cerniera deve trovarsi verso l'esterno del pannello) e fissarle con 4 viti del tipo A.
• Inserire il magnete nella sede in alto dalla parte opposta alle cerniere e fissarlo con due viti tipo B.
• Inserire il tassello in gomma nella sede in basso. Il pannello è ora pronto per essere montato sulla macchina.

Montaggio del pannello alla macchina.

Inserire il nasello della cerniera indicato dalla freccia nella fig. 2 nella sede del supporto cerniera spingere il pannello verso la facciata della macchina e fissare le due cerniere con le due viti tipo D.

Fissaggio della guida zoccolo.

Se la macchina è installata ad una estremità della cucina componibile montare una o entrambe le guide zoccolo come indicato in fig. 8, regolandone la profondità in funzione della posizione dello zoccolo e se necessario fissarlo alle stesse (fig. 9).

Per montare la guida zoccolo agire cone segue (fig. 8): Fissare la squadretta P con la vite R, infilare la guida zoccolo Q nell'apposita asola e una volta posizionata nel punto desiderato bloccarla alla squadretta P con la vite R.

Inserimento della macchina nei mobili.

• Spingere l'apparecchio nell'apertura allineandola con gli altri mobili (fig. 6).
• Agire sui piedini di regolazione per portare la macchina all'altezza desiderata.
• Per regolare la posizione del pannello in legno in senso verticale ed orizzontale, agire sulle viti C e D come indicato in fig. 7.

Importante: chiudere la parte inferiore della facciata con lo zoccolo a battuta sul pavimento.

540 595 600 min 815 800÷900 510 2

Accessori in dotazione per la regolazione in altezza.

Alloggiate nel coperchio di polistirolo (fig. 10) si trovano: 2 traverse (G); 1 listello (M)

G M

all'interno del cestello si trovano:

4 piedini supplementari (H)
4 viti (I)
4 viti (R)
4 dadi (L)
2 guide zoccolo (Q)

Fig. 10

Regolazione in altezza della macchina.

La macchina può essere regolata in altezza (da 815 mm a 835 mm) agendo sui 4 piedini.

Se si desidera portarla ad un'altezza superiore a quella sopraindicata, arrivando fino a 870 mm, occorre utilizzare i seguenti accessori:

le 2 traverse (G); i 4 piedini (H); le 4 viti (I); i 4 dadi (L), quindi agire come segue (fig. 11):

togliere i 4 piedini originali, posizionare una traversa G nella parte anteriore della macchina, fissarla con le viti I (avvitandole nei fori dove erano montati i piedini originali) quindi inserire i nuovi pedini H.

Ripetere la stessa operazione nella parte posteriore della macchina. A questo punto regolando i piedini H la macchina può essere abbassata o alzata da 835 mm a 870 mm.

Una volta raggiunta l'altezza desiderata bloccare i dadi L alla traversa G.

Per regolare la macchina ad un'altezza compresa tra 870 mm e 900 mm occorre montare il listello M regolando i piedini H fino all'altezza desiderata. Per inserire il listello agire come segue: allentare le tre viti N poste nella parte anteriore della copertura Top, inserire il listello M come indicato nella fig. 12, quindi bloccare le viti N.

G L H I

M N

Fig. 11 Fig. 12

Descrizione della Lavasciuga

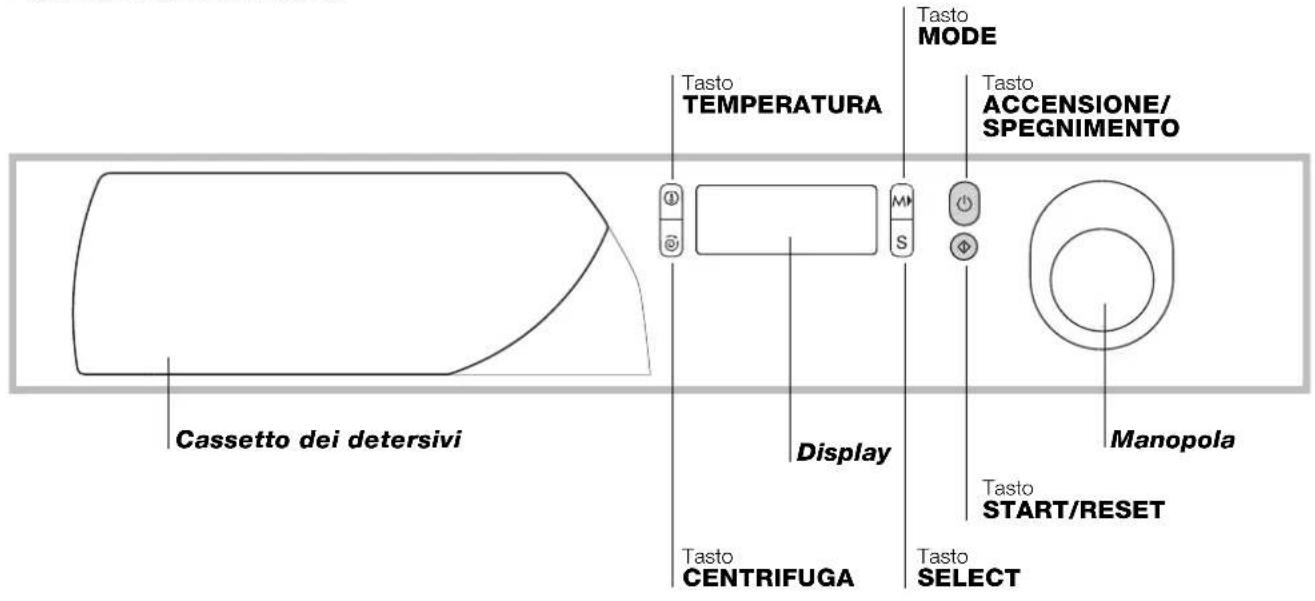

Pannello di controllo

Cassetto dei detersivi Tasto TEMPERATURA Display Tasto CENTRIFUGA Tasto SELECT Tasto MODE Tasto ACCENSIONE/ SPEGNIMENTO Manopola Tasto START/RESET

Cassetto dei detersivi per caricare detersivi e additivi (vedi pag. 75).

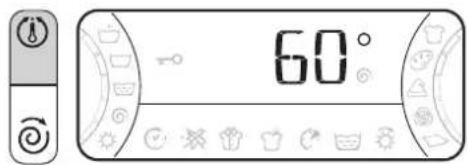

Tasto TEMPERATURA per modificare la temperatura di lavaggio (vedi pag. 73).

Tasto CENTRIFUGA per regolare la velocità di centrifuga fino a escluderla (vedi pag. 73).

Display per programmare la Lavasciuga e seguire l'avanzamento dei cicli di lavaggio (vedi pagina a fianco).

Tasto MODE per scegliere le opzioni di personalizzazione (vedi pag. 73).

Tasto SELECT per impostare le opzioni di personalizzazione (vedi pag. 73).

Tasto ACCENSIONE/SPEGNIMENTO per accendere e spegnere la Lavasciuga.

Tasto START/RESET per avviare i programmi o annullare quanto erroneamente impostato.

Manopola per scegliere i programmi. La manopola è del tipo a scomparsa: per estrarla premerla leggermente al centro. Durante il programma la manopola resta ferma.

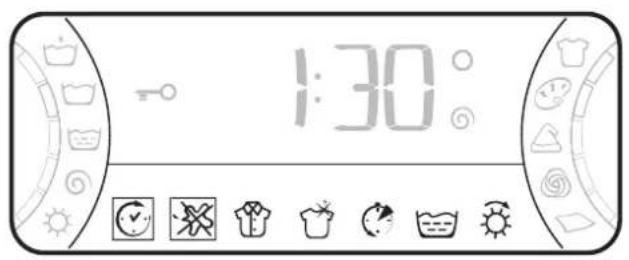

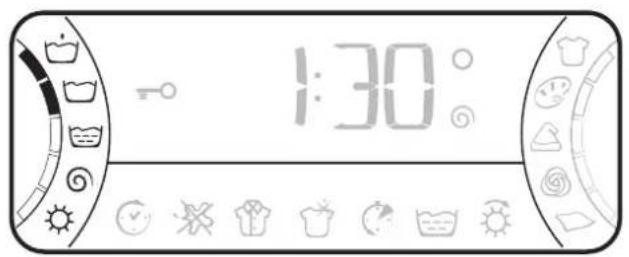

Display

Oltre a essere un utile strumento per programmare la macchina (vedi pag. 73), il display fornisce informazioni sul ciclo di lavaggio e sul suo stato d'avanzamento.

1:30

Dopo aver premuto il tasto START/RESET per avviare il programma, sul display viene visualizzato il tempo che manca alla fine del ciclo. Nel caso si sia impostato un ritardo sull'ora di avvio (Delay Timer, vedi pag. 73), questo verrà visualizzato.

1:30

Durante il ciclo di lavaggio vengono visualizzati:

Fase in corso:

Prelavaggio

entrifuga

Lavaggio

ciugatura

Risciacquo

1:30

Tessuto selezionato:

Cotone

na

Colorati

Sintetici

1:30

Opzioni di personalizzazione:

Le opzioni attive sono contornate da un riquadro. Per scegliere le opzioni vedi pag. 73.

=O Oblò bloccato:

Il simbolo acceso indica che l'oblò è bloccato per impedire aperture accidentali. Per evitare danni è necessario attendere che il simbolo si spenga prima di aprire l'oblò.

Alla fine del programma viene visualizzata la scritta END.

! In caso di anomalia compare un codice di errore, per esempio: F-01, da trasmettere all'Assistenza Tecnica (vedi pag. 79).

In breve: avviare un programma

1. Accendere la Lavasciuga premendo il tasto 🔒.
2. Caricare la biancheria e chiudere l'oblò.

3. Selezionare con la manopola il programma desiderato. Sul display verrà indicato il tempo stimato. Temperatura e centrifuga vengono impostate automaticamente in base al programma (per modificarle vedi pag. 73).

4. Versare detersivo e additivi (vedi pag. 75).

5. Avviare il programma premendo il tasto START/RESET. Per annullare tenere premuto il tasto START/RESET per almeno 2 secondi.

6. Al termine del programma compare la scritta END. Estrarre la biancheria e lasciare l'oblò socchiuso per far asciugare il cestello.

7. Spegnere la Lavasciuga premendo il tasto ⏻.

Tabella dei programmi

Natura dei tessuti e dello sporco	Programmi	Temperatura	Detersivo		Ammorbidente	Opzione Candeggio / Candeggina	Durata del ciclo (minuti)	Descrizione del ciclo di lavaggio
			prelav.	lavag.
Cotone
Bianchi estremamente sporchi (lenzuola, tovaglie, ecc.)	1	90°C •	• • 137					Prelavaggio, lavaggio, risciacqui, centrifughe intermedie e finale
Bianchi estremamente sporchi (lenzuola, tovaglie, ecc.)	2	90°C •	•			Delicata / Tradizionale	120	Lavaggio, risciacqui, centrifughe intermedie e finale
Bianchi e colorati resistenti molto sporchi	3	60°C •	•			Delicata / Tradizionale	105	Lavaggio, risciacqui, centrifughe intermedie e finale
Bianchi poco sporchi e colori delicati (camice, maglie, ecc.)	4	40°C •	•			Delicata / Tradizionale	72	Lavaggio, risciacqui, centrifughe intermedie e finale
Asciugatura per tessuti di cotone	5
Sintetici
Colori resistenti molto sporchi (biancheria per neonati, ecc.)	6	60°C •	• Delicata	77				Lavaggio, risciacqui, antipiega o centrifuga delicata
Colori resistenti (biancheria di tutti i tipi leggermente sporca)	6	40°C •	• Delicata	62				Lavaggio, risciacqui, antipiega o centrifuga delicata
Colori resistenti molto sporchi (biancheria per neonati, ecc.)	7	50°C •	• Delicata	73				Lavaggio, risciacqui, antipiega o centrifuga delicata
Colori delicati (biancheria di tutti i tipi leggermente sporca)	8	40°C •	• Delicata	58				Lavaggio, risciacqui, antipiega o centrifuga delicata
Colori delicati (biancheria di tutti i tipi leggermente sporca)	9	30°C •	• 30					Lavaggio, risciacqui, e centrifuga delicata
Asciugatura per tessuti sintetici	10
Delicati
Lana	11	40°C •	• Delicata	50				Lavaggio, risciacqui e centrifuga delicata
Tessuti molto delicati (tende, seta, viscosa, ecc.)	12	30°C •	• 45					Lavaggio, risciacqui, antipiega o scarico
Asciugatura per tessuti delicati	13
PROGRAMMI PARZIALI
Risciacquo delicato	14				•	•		Risciacqui, antipiega o scarico
Centrifuga delicata	15							Scarico e centrifuga delicata
Scarico	16							Scarico

Note

Per la descrizione dell'antipiega: vedi Stira meno, pagina a fianco. I dati riportati nella tabella hanno valore indicativo.

Programma speciale

Giornaliero 30' (programma 9 per Sintetici) è studiato per lavare capi leggermente sporchi in poco tempo: dura solo 30 minuti e fa così risparmiare energia e tempo. Impostando il programma (9 a 30°C) è possibile lavare insieme tessuti di diversa natura (esclusi lana e seta) con un carico massimo di 3 kg. Si consiglia l'uso di detersivo liquido.

60°

800°

Regolare la temperatura

Premendo il tasto 🟢 viene visualizzata la temperatura massima consentita per il programma impostato. È possibile ridurla premendo il tasto. OFF indica il lavaggio a freddo. La regolazione della temperatura è attiva con tutti i programmi di lavaggio.

Regolare la centrifuga

Premendo il tasto 📋 viene visualizzata la velocità di centrifuga massima consentita per il programma impostato. Premendo il tasto i valori si abbassano fino a OFF, che indica l'esclusione della centrifuga (premere ancora per tornare al valore più alto).

L'esclusione viene segnalata con il simbolo. La regolazione della centrifuga è attiva con tutti i programmi tranne 12 e 16.

Opzioni

Le varie opzioni di lavaggio previste dalla Lavasciuga permettono di ottenere la pulizia e il bianco desiderati. Per selezionare le diverse opzioni va seguita sempre la stessa procedura:

1. Con il tasto MODE puoi scorrere tra le diverse opzioni disponibili; il simbolo attivo lampeggerà.
2. Per impostare premere il tasto SELECT, finché sul display comparirà la scritta ON (per Delay Timer comparirà il tempo, per l'Asciugatura i vari livelli di asciugatura: vedi tabella qui sotto).
3. Confermare la scelta premendo di nuovo il tasto MODE: sul display il simbolo dell'opzione smetterà di lampeggiare.

Le opzioni selezionate saranno riconoscibili sul display dal riquadro che le circonda.

Opzione Effetto N ote per l'uso		Attiva con programmi:
[ST44]Delay TimerRitarda l'avvio della macchina sino a 24 ore.	PremereS(tasto SELECT) più volte finché compare il tempo di ritardo desiderato.OFF indica nessun ritardo.	Tutti
[COKA]CandeggioCiclo di candeggio adatto a eliminare le macchie più resistenti.	Ricordarsi di versare la candeggina nella vaschetta aggiuntiva 4 (vedi pag. 75).Non è compatibile con l'opzione STIRA MENO.	2,3,4,6,7,8,11,14
Stira menoRiduce le pieghe sui tessuti, agevolando la stiratura.	Impostando questa opzione, i programmi 6,7,8,12 e14 si interrompono con il bucato in ammollo (Antipiega) e l'icona lampeggerà:- per completare il ciclo premere il tasto START/RESET;- per effettuare solo lo scarico posizionare la manopola sul numero relativo (16) e premere il tasto START/RESET.Non è compatibile con l'opzione CANDEGGIO.	Tuttitranne1,2,9,11,16
[SXHD]SuperWashConsente un pulito impeccabile, visibilmente più bianco dello standard in Classe A.	Non è compatibile con l'opzione RAPIDO.	1,2,3,4,6,7,8
[Y6AS]RapidoRiduce del 30% circa la durata del ciclo di lavaggio.	Non è compatibile con l'opzione SUPER W ASH.	1,2,3,4,6,7,8
ExtrRisciacquoAumenta l'efficacia del risciacquo.	E' consigliata con lavabiancheria a pieno carico o con dosi elevate di detersivo.	1,2,3,4,6,7,8,14
AsciugaturaConsente di effettuare l'asciugatura.	PremereS(tasto SELECT) più volte finché compare il tipo di asciugatura desiderato:- Stiro_: capi leggermente umidi, facili da stirare.- Armadio_= : capi asciutti da riporre.- Extra secco_= : capi molto asciutti, consigliato per spugne e accappatoi.- 40 minuti.Alla fine dell'asciugatura viene effettuato un periodo di raffreddamento.	Tuttitranne12 e 16

Asciugatura

Tabella tempi di asciugatura

Tipo di tessuto	Tipo di carico Carico	max (Kg) Extra secco	— ==	— = Armadio Stiro	—
Cotone, Lino	Biancheria di diverse dimensioni	4 130	120 110
Cotone	Asciugamani in spugna	4 130	120	110
Terital, Cotone	Lenzuola, Camice	2,5	90	80	70
Acrilici	Pigiami, calzini, ecc.	1	65	60	60
Nylon	Sottoveste, calze, ecc.	1	65	60	60
Lana	Maglie, maglioni, ecc.	1	80	70	60

I dati riportati nella tabella hanno valore indicativo.

Se eccezionalmente il carico di biancheria da lavare ed asciugare è superiore al massimo previsto (vedi "Tabella tempi di asciugatura"), effettuare il lavaggio, e a programma ultimato, dividere il carico e rimetterne una parte nel cestello. Seguire a questo punto le istruzioni per effettuare solo l'asciugatura. Ripeti le stesse operazioni per il carico rimanente.

Solo asciugatura

Ruotare la manopola PROGRAMMI su una delle posizioni di asciugatura (5-10-13) in base al tipo di tessuto, quindi selezionare il tipo di asciugatura desiderato.

Importante:

• Durante l'asciugatura viene effettuata una centrifuga se hai impostato uno dei programmi cotone.
• Se imposti "l'esclusione centrifuga" non puoi selezionare un ciclo di asciugatura.
  Se vuoi effettuare un'asciugatura, seleziona la massima velocità di centrifuga disponibile e poi scegli il tipo di asciugatura desiderato.
• Per carichi di cotone inferiori ad 1 Kg, utilizza il programma d'asciugatura relativo ai tessuti sintetici.

Cassetto dei detersivi

Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della Lavasciuga e a inquinare l'ambiente.

Estrarre il cassetto dei detersivi e inserire il detersivo o l'additivo come segue.

vaschetta 1: Detersivo per prelavaggio (in polvere)

Prima di versare il detersivo verificare che non sia inserita la vaschetta aggiuntiva 4.

vaschetta 2: Detersivo per lavaggio (in polvere o liquido)

Il detersivo liquido va versato solo prima dell'avvio.

vaschetta 3: Additivi (ammorbidente, ecc.)

L'ammorbidente non deve fuoriuscire dalla griglia.

vaschetta aggiuntiva 4: Candeggina

! Non usare detersivi per il lavaggio a mano, perché formano troppa schiuma.

Ciclo candeggio

! La candeggina tradizionale si usa per i tessuti resistenti bianchi, quella delicata per i tessuti colorati, i sintetici e per la lana.

Inserire la vaschetta aggiuntiva 4, in dotazione, nella vaschetta 1. Nel dosare la candeggina non superare il livello "max" indicato sul perno centrale (vedi figura).

Per effettuare solo il candeggio versare la candeggina nella vaschetta aggiuntiva 4, impostare il programma Risciacquo delicato (14) e attivare l'opzione Candeggio (vedi pag. 73).

Per candeggiare durante il lavaggio versare il detersivo e gli additivi, impostare il programma desiderato e attivare l'opzione Candeggio (vedi pag. 73).

L'utilizzo della vaschetta aggiuntiva 4 esclude il prelavaggio. Inoltre non si può effettuare il candeggio con i programmi 12 (Seta) e Giornaliero 30' (vedi pag. 72).

Preparare la biancheria

- Suddividere la biancheria secondo:

- il tipo di tessuto / il simbolo sull'etichetta.

- i colori: separare i capi colorati da quelli bianchi.

- Vuotare le tasche e controllare i bottoni.

- Non superare i valori indicati, riferiti al peso della biancheria asciutta:

Tessuti resistenti: max 5 kg

Tessuti sintetici: max 2,5 kg

Tessuti delicati: max 2 kg

Lana: max 1 kg

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr.

1 federa 150-200 gr.

1 tovaglia 400-500 gr.

1 accappatoio 900-1.200 gr.

1 asciugamano 150-250 gr.

Capi particolari

Tende: piegarle e sistemarle dentro una federa o un sacchetto a rete. Lavarle da sole senza superare il mezzo carico. Utilizzare il programma 12 che esclude in automatico la centrifuga.

Piumini e giacche a vento: se l'imbottitura è d'oca o d'anatra si possono lavare nella Lavasciuga. Rivoltare i capi e fare un carico massimo di 2-3 kg, ripetendo il risciacquo una o due volte e utilizzando la centrifuga delicata.

Scarpe da tennis: pulirle dal fango. Si possono lavare con i jeans e i capi resistenti, ma non con i capi bianchi.

Lana: per ottenere i migliori risultati utilizzare un detersivo specifico e non superare 1kg di carico.

Woolmark Platinum Care

WOOLMARK PLATINUM CARE

Delicato come il lavaggio a mano.

Scholtes ha introdotto un nuovo standard di prestazioni superiori riconosciuto da The

Woolmark Company con il prestigioso marchio Woolmark Platinum Care. Se sulla Lavasciuga c'è il logo Woolmark Platinum Care, si possono lavare con risultati eccellenti i capi in lana recanti l'etichetta "Lavare a mano" (M.0303):

Impostare il programma 11 per tutti i capi con "Lavare a mano", facendo uso di detersivi specifici.

|

! La Lavasciuga è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio è stato concepito esclusivamente per un uso di tipo domestico.
• La Lavasciuga deve essere usata solo da persone adulte e secondo le istruzioni riportate in questo libretto.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
• Non aprire il cassetto dei detersivi mentre la macchina è in funzione.
• Non toccare l'acqua di scarico, che può raggiungere temperature elevate.
• Non forzare in nessun caso l'oblò: potrebbe danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Controllare sempre che i bambini non si avvicinino alla macchina in funzione.
• Durante il lavaggio l'oblò tende a scaldarsi.
• Se dev'essere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.
• Prima di introdurre la biancheria controlla che il cestello sia vuoto.
• Durante l'asciugatura l'oblò tende a scaldarsi.
• Non asciugare biancheria lavata con solventi infiammabili (es. trielina).
  • Non asciugare gommapiuma o elastomeri analoghi.
• Assicurati che durante le fasi di asciugatura il rubinetto dell'acqua sia aperto.
• Questa lavasciuga può essere impiegata soltanto per asciugare biancheria prelavata in acqua.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche, prevede che gli elettrodomestici non debbano essere

smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

Tecnologia a servizio dell'ambiente

Se nell'oblò si vede poca acqua è perché con la nuova tecnologia Scholtes basta meno della metà dell'acqua per raggiungere il massimo pulito: uno scopo raggiunto per rispettare l'ambiente.

Risparmiare detersivo, acqua, energia e tempo

• Per non sprecare risorse bisogna utilizzare la Lavasciuga con il massimo carico. Un carico pieno al posto di due mezzi fa risparmiare fino al 50% di energia.
• Il prelavaggio è necessario solo per biancheria molto sporca. Evitarlo fa risparmiare detersivo, tempo, acqua e tra il 5 e il 15% di energia.
• Trattando le macchie con uno scioglimacchia o lasciandole in ammollo prima del lavaggio, si riduce la necessità di lavare ad alte temperature. Un programma a 60°C invece di 90°C o uno a 40°C invece di 60°C, fa risparmiare fino al 50% di energia.
• Dosare bene il detersivo in base alla durezza dell'acqua, al grado di sporco e alla quantità di biancheria evita sprechi e protegge l'ambiente: pur biodegradabili, i detersivi contengono elementi che alterano l'equilibrio della natura. Inoltre evitare il più possibile l'ammorbidente.
• Effettuando i lavaggi dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. L'opzione Delay Timer (vedi pag. 73) aiuta molto a organizzare i lavaggi in tal senso.
• Se il bucato deve essere asciugato in un asciugatore, selezionare un'alta velocità di centrifuga. Poca acqua nel bucato fa risparmiare tempo ed energia nel programma di asciugatura.

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell'acqua dopo ogni lavaggio. Si limita così l'usura dell'impianto idraulico della Lavasciuga e si elimina il pericolo di perdite.
• Staccare la spina della corrente quando si pulisce la Lavasciuga e durante i lavori di manutenzione.

Pulire la Lavasciuga

La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

Pulire il cassetto dei detersivi

Sfilare il cassetto sollevandolo e tirandolo verso l'esterno (vedi figura).

Lavarlo sotto l'acqua corrente; questa pulizia va effettuata frequentemente.

Curare oblò e cestello

- Lasciare sempre socchiuso l'oblò per evitare che si formino cattivi odori.

Pulire la pompa

La Lavasciuga è dotata di una pompa autopulente che non ha bisogno di manutenzione.

Controllare il tubo di alimentazione dell'acqua

Controllare il tubo di alimentazione almeno una volta all'anno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvisse spaccature.

! Non utilizzare mai tubi già usati.

I

Può accadere che la Lavasciuga non funzioni. Prima di telefonare all'Assistenza (vedi pag. 79), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:
La Lavasciuga non si accende.
Il ciclo di lavaggio non inizia.
La Lavasciuga non carica acqua (Sul display viene visualizzata la scritta HO).
La Lavasciuga carica e scarica acqua di continuo.
La Lavasciuga non scarica o non centrifuga.
La Lavasciuga vibra molto durante la centrifuga.
La Lavasciuga perde acqua.
Si forma troppa schiuma.
La Lavasciuga non asciuga.
Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto.

• In casa non c'è corrente.

• L'oblò non è ben chiuso (sul display viene visualizzata la scritta DOOR).

• Il tasto

○ non è stato premuto.

• Il tasto START/RESET non è stato premuto.

• Il rubinetto dell'acqua non è aperto.

• Si è impostato un ritardo sull'ora di avvio (Delay Timer, vedi pag. 73).

• Il tubo di alimentazione dell'acqua non è collegato al rubinetto.

• Il tubo è piegato.

• Il rubinetto dell'acqua non è aperto.

• In casa manca l'acqua.

• Non c'è sufficiente pressione.

• Il tasto START/RESET non è stato premuto.

• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi pag. 67).

• L'estremità del tubo di scarico è immersa nell'acqua (vedi pag. 67).

• Lo scarico a muro non ha lo sfiato d'aria.

Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dell'acqua, spegnere la Lavasciuga e chiamare l'Assistenza. Se l'abitazione si trova agli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per cui la Lavasciuga carica e scarica acqua di continuo. Per eliminare l'inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

Il programma non prevede lo scarico: con alcuni programmi occorre avviarlo manualmente (vedì pag. 72).

• È attiva l'opzione Stira meno: per completare il programma premere il tasto START/RESET (vedi pag. 73).

• Il tubo di scarico è piegato (vedi pag. 67).

• La conduttura di scarico è ostruita.

Il cestello, al momento dell'installazione, non è stato sbloccato correttamente (vedi pag. 66).

• La Lavasciuga non è in piano (vedi pag. 66).

• La Lavasciuga è stretta tra mobili e muro (vedi pag. 66).

Il tubo di alimentazione dell'acqua non è ben avvitato (vedi pag. 66).

• Il cassetto dei detersivi è intasato (per pulirlo vedi pag. 77).

• Il tubo di scarico non è fissato bene (vedi pag. 67).

• Il detersivo non è specifico per Lavasciuga (deve esserci la dicitura “per Lavasciuga”, “a mano e in Lavasciuga”, o simili).

• Il dosaggio è stato eccessivo.

• La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto.

• In casa non c'è corrente.

• L'oblò non è ben chiuso

• Si è impostato un ritardo sull'ora di avvio (Delay Timer, vedi pag. 73).

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta da soli (vedi pag. 78);
• Riavviare il programma per controllare se l'inconveniente è stato ovviato;
• In caso negativo, contattare l'Assistenza tecnica autorizzata al numero telefonico indicato sul certificato di garanzia.

!Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di serie (S/N);
  Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della Lavasciuga.

Conformemente alle nostre condizioni generali di vendita, ci riserviamo la facoltà di modificare i nostri modelli senza preavviso. Questo opuscolo non può essere considerato come un documento contrattuale.
