MANUALE UTENTE Sensixx B22L UltimatePower TDS2229 BOSCH

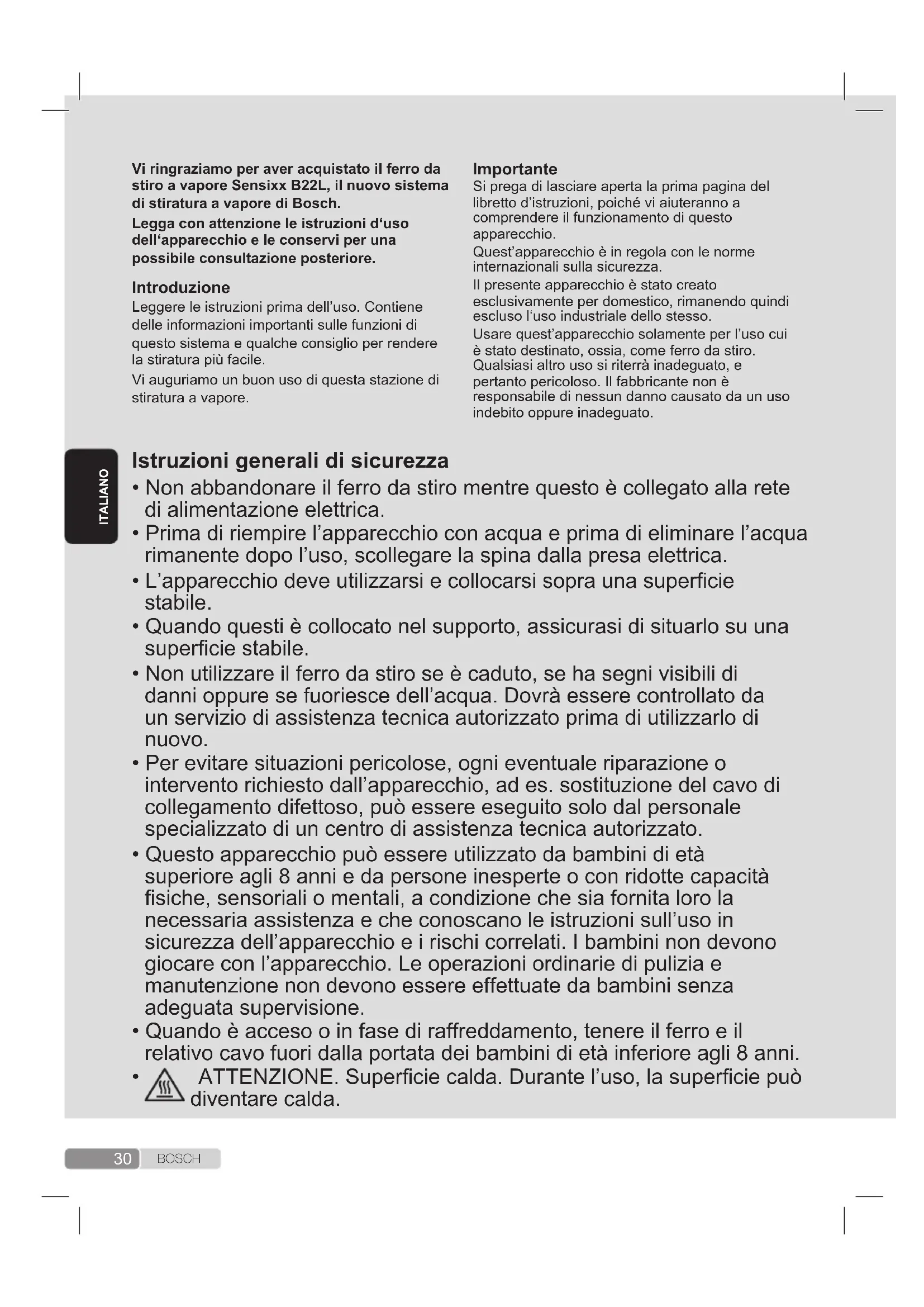

Leggere le istruzioni prima dell’uso. Contiene delle informazioni importanti sulle funzioni di questo sistema e qualche consiglio per rendere la stiratura più facile. Vi auguriamo un buon uso di questa stazione di stiratura a vapore.

Si prega di lasciare aperta la prima pagina del libretto d’istruzioni, poiché vi aiuteranno a comprendere il funzionamento di questo apparecchio. Quest’apparecchio è in regola con le norme internazionali sulla sicurezza. Il presente apparecchio è stato creato esclusivamente per domestico, rimanendo quindi escluso l‘uso industriale dello stesso. Usare quest’apparecchio solamente per l’uso cui è stato destinato, ossia, come ferro da stiro. Qualsiasi altro uso si riterrà inadeguato, e pertanto pericoloso. Il fabbricante non è responsabile di nessun danno causato da un uso indebito oppure inadeguato.

• Non abbandonare il ferro da stiro mentre questo è collegato alla rete di alimentazione elettrica.

• Prima di riempire l’apparecchio con acqua e prima di eliminare l’acqua rimanente dopo l’uso, scollegare la spina dalla presa elettrica.

• L’apparecchio deve utilizzarsi e collocarsi sopra una supercie stabile.

• Quando questi è collocato nel supporto, assicurasi di situarlo su una supercie stabile.

• Non utilizzare il ferro da stiro se è caduto, se ha segni visibili di danni oppure se fuoriesce dell’acqua. Dovrà essere controllato da un servizio di assistenza tecnica autorizzato prima di utilizzarlo di nuovo.

• Per evitare situazioni pericolose, ogni eventuale riparazione o intervento richiesto dall’apparecchio, ad es. sostituzione del cavo di collegamento difettoso, può essere eseguito solo dal personale specializzato di un centro di assistenza tecnica autorizzato.

• Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone inesperte o con ridotte capacità siche, sensoriali o mentali, a condizione che sia fornita loro la necessaria assistenza e che conoscano le istruzioni sull’uso in sicurezza dell’apparecchio e i rischi correlati. I bambini non devono giocare con l’apparecchio. Le operazioni ordinarie di pulizia e manutenzione non devono essere effettuate da bambini senza adeguata supervisione.

• Quando è acceso o in fase di raffreddamento, tenere il ferro e il relativo cavo fuori dalla portata dei bambini di età inferiore agli 8 anni.

ATTENZIONE. Supercie calda. Durante l’uso, la supercie può diventare calda.

• Prima di collegare l’apparecchio alla rete elettrica, assicuratevi che il voltaggio corrisponde a quello indicato sulla targhetta delle caratteristiche.

• Quest’apparecchio deve collegarsi ad una presa provvista di messa a terra. Se si utilizza una prolunga, assicuratevi di avere a disposizione una presa di corrente 16 A bipolare con messa a terra.

• Se si fonde il fusibile di sicurezza, l’apparecchio resterà fuori uso. Per recuperare il funzionamento normale, portare l’apparecchio presso un Servizio di Assistenza Tecnica autorizzato.

• Per evitare che in circostanze sfavorevoli della rete elettrica si producano fenomeni come la variazione di tensione e lo sfarfallio della luce, si raccomanda di collegare il ferro da stiro a una rete con una impedenza massima di 0.27 Ω. Per ulteriori informazioni, consulti la società locale di distribuzione dell’energia elettrica.

• Non collocare l’apparecchio direttamente sotto il rubinetto per riempire il serbatoio con acqua.

• Scollegare l’apparecchio dall’alimentazione di rete dopo ogni utilizzo o se si sospetta un guasto.

• Non scollegare l’apparecchio dalla presa tirando dal cavo.

• Non introdurre il ferro da stiro oppure il serbatoio del vapore oppure in un qualsiasi altro liquido.

• Non lasciare l’apparecchio alle intemperie (pioggia, sole, gelo, ecc).

Quest’apparecchio raggiunge altissime temperature e produce vapore durante il suo uso, ciò potrebbe provocare scottature o bruciature in caso di utilizzo non corretto. Durante l’uso, il tubo del vapore, il corpo della caldaia, la piastra in metallo in fondo al poggiaferro rimovibile (2) e, in particolare, il ferro possono diventare caldi.Questo è normale. Non dirigere il vapore a persone o animali. Non permettere che il cavo entri in contatto con la piastra del ferro quando questi è caldo. È possibile che il sistema continui a emettere vapore per un breve periodo di tempo dopo il rilascio della levetta: si tratta di una normale caratteristica del funzionamento.31 B O S C H Si prega di lasciare aperta la prima pagina del libretto d’istruzioni, poiché vi aiuteranno a comprendere il funzionamento di questo apparecchio.Quest’apparecchio è in regola con le norme internazionali sulla sicurezza.Il presente apparecchio è stato creato esclusivamente per domestico, rimanendo quindi escluso l‘uso industriale dello stesso.Usare quest’apparecchio solamente per l’uso cui è stato destinato, ossia, come ferro da stiro. Qualsiasi altro uso si riterrà inadeguato, e pertanto pericoloso. Il fabbricante non è responsabile di nessun danno causato da un uso indebito oppure inadeguato.

• Non abbandonare il ferro da stiro mentre questo è collegato alla rete di alimentazione elettrica.

• Prima di riempire l’apparecchio con acqua e prima di eliminare l’acqua rimanente dopo l’uso, scollegare la spina dalla presa elettrica.

• L’apparecchio deve utilizzarsi e collocarsi sopra una supercie stabile.

• Quando questi è collocato nel supporto, assicurasi di situarlo su una supercie stabile.

• Non utilizzare il ferro da stiro se è caduto, se ha segni visibili di danni oppure se fuoriesce dell’acqua. Dovrà essere controllato da un servizio di assistenza tecnica autorizzato prima di utilizzarlo di nuovo.

• Per evitare situazioni pericolose, ogni eventuale riparazione o intervento richiesto dall’apparecchio, ad es. sostituzione del cavo di collegamento difettoso, può essere eseguito solo dal personale specializzato di un centro di assistenza tecnica autorizzato.

• Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone inesperte o con ridotte capacità siche, sensoriali o mentali, a condizione che sia fornita loro la necessaria assistenza e che conoscano le istruzioni sull’uso in sicurezza dell’apparecchio e i rischi correlati. I bambini non devono giocare con l’apparecchio. Le operazioni ordinarie di pulizia e manutenzione non devono essere effettuate da bambini senza adeguata supervisione.

• Quando è acceso o in fase di raffreddamento, tenere il ferro e il relativo cavo fuori dalla portata dei bambini di età inferiore agli 8 anni.

• ATTENZIONE. Supercie calda. Durante l’uso, la supercie può diventare calda.

1. Serbatoio dell’acqua 2. Supporto del ferro smontabile 3. Dispositivo di ssaggio del tubo del vapore 4. Filtro anticalcare “Calc’n’Clean Advanced” 5. Alloggiamento del cavo di alimentazione 6. Cavo di alimentazione 7. Tubo vapore 8. Pulsante “Risparmio energetico” 9. Spia luminosa “Vapore pronto” / “Spegnimento automatico*” 10. Spia luminosa “on / off” *11. Controllo del vapore variabile *12. Spia luminosa “ Caldaia vuota”/ “Avviso di pulizia automatica” *13. Interruttore principale (0/I)14. Sistema di ssaggio del ferro “SecureLock”15. Struttura con generatore di vapore interno16. Selettore della temperatura17. Pulsante di uscita del vapore18. Pulsante di uscita del vapore “Ultimate” *19. Spia luminosa per il ferro da stiro20. Piastra21. Piastra di protezione tessili *

1. Rimuovere il ferro dal sistema di ssaggio (14) tirando indietro la leva posizionata in fondo al ferro.2. Ritirare qualsiasi etichetta o copertura di protezione dalla piastra.3. Poggiare l’apparecchio in posizione orizzontale su una supercie solida e stabile. Potete ritirare il supporto dal ferro da stiro e collocare il ferro da stiro sopra un supporto su una supercie solida, stabile ed orizzontale.4. Riempire il serbatoio dell’acqua, senza superare il segno di livello.5. Svolgere il cavo della rete (6) e collegarlo ad una presa con messa a terra.6. Posizionare il pulsante di alimentazione (13) su “on”.• Prima di collegare l’apparecchio alla rete elettrica, assicuratevi che il voltaggio corrisponde a quello indicato sulla targhetta delle caratteristiche. • Quest’apparecchio deve collegarsi ad una presa provvista di messa a terra. Se si utilizza una prolunga, assicuratevi di avere a disposizione una presa di corrente 16 A bipolare con messa a terra.• Se si fonde il fusibile di sicurezza, l’apparecchio resterà fuori uso. Per recuperare il funzionamento normale, portare l’apparecchio presso un Servizio di Assistenza Tecnica autorizzato.• Per evitare che in circostanze sfavorevoli della rete elettrica si producano fenomeni come la variazione di tensione e lo sfarfallio della luce, si raccomanda di collegare il ferro da stiro a una rete con una impedenza massima di 0.27 Ω. Per ulteriori informazioni, consulti la società locale di distribuzione dell’energia elettrica.• Non collocare l’apparecchio direttamente sotto il rubinetto per riempire il serbatoio con acqua.• Scollegare l’apparecchio dall’alimentazione di rete dopo ogni utilizzo o se si sospetta un guasto.• Non scollegare l’apparecchio dalla presa tirando dal cavo.• Non introdurre il ferro da stiro oppure il serbatoio del vapore oppure in un qualsiasi altro liquido.• Non lasciare l’apparecchio alle intemperie (pioggia, sole, gelo, ecc).

Quest’apparecchio raggiunge altissime temperature e produce vapore durante il suo uso, ciò potrebbe provocare scottature o bruciature in caso di utilizzo non corretto. Durante l’uso, il tubo del vapore, il corpo della caldaia, la piastra in metallo in fondo al poggiaferro rimovibile (2) e, in particolare, il ferro possono diventare caldi.Questo è normale. Non dirigere il vapore a persone o animali. Non permettere che il cavo entri in contatto con la piastra del ferro quando questi è caldo. È possibile che il sistema continui a emettere vapore per un breve periodo di tempo dopo il rilascio della levetta: si tratta di una normale caratteristica del funzionamento.32 B O S C H

Stiratura a temperatura inferiore “•”

• Se l’apparecchio è dotato di controllo variabile del vapore (11*), impostarlo nella posizione più bassa (“ ”).

• Se l’apparecchio non è dotato di controllo variabile del vapore, premere il pulsante di rilascio del vapore solo una volta per pochi secondi durante la stiratura a temperature inferiori. In entrambi i casi, se l’acqua gocciola dalla piastra, impostare il selettore di temperatura (16) in una posizione superiore

• Ad ogni utilizzo, assieme al vapore potrebbe inizialmente fuoriuscire dell’acqua. Di conseguenza, si consiglia di passare prima il ferro da stiro sull’asse o su un panno. per ottenere una stiratura migliore, eseguire le ultime passate senza vapore in modo da asciugare i capi.

Questo apparecchio è dotato di una speciale funzione per il trattamento delle pieghe difcili. La funzione “PulseSteam” permette di stirare più velocemente capi difcili come jeans o tovaglie di lino. Quando viene attivato il pulsante del vapore, la caldaia eroga tre potenti getti di vapore che penetrano ancora più a fondo nei tessuti.

1. Regolare il selettore della temperatura (16) su

2. Premere brevemente il pulsante del vapore

(18*) sulla parte alta dell’impugnatura.

Premere brevemente, per due volte, il pulsante del vapore (17) situato sotto l’impugnatura (doppio clic)

• È possibile interrompere i getti di vapore premendo di nuovo velocemente il pulsante del vapore.

• Quando si utilizza la funzione “PulseSteam” per la prima volta potrebbero fuoriuscire alcune gocce d’acqua.Tali gocce scompariranno dopo aver utilizzato più volte la funzione.

• Quando si preme il pulsante di uscita del vapore, il l’apparecchio può produrre un suono di pompaggio, il quale è normale ed indica che si sta pompando acqua verso il generatore di vapore.

1. Controllare sull’etichetta delle istruzioni di

stiratura del capo di abbigliamento la temperatura adeguata di stiratura.

2. Portare il selettore della temperatura (16) nella

posizione desiderata:

3. La spia luminosa (19) resterà accesa mentre il

ferro si sta riscaldando e si spegnerà quando il ferro ha raggiunto la temperatura selezionata.

• Separare i capi di abbigliamento secondo le etichette ed il simbolo di lavaggio o di stiratura, iniziando sempre dai capi di abbigliamento che si stirano a temperature più basse.

• Se non si è sicuri del tipo di tessuto di un capo di abbigliamento, iniziare a stirare ad una bassa temperatura e decidere la temperatura corretta stirando una piccola zona che normalmente non è a vista.

1. Portare il selettore della temperatura (16) nella

posizione desiderata.

Impostare la quantità di vapore necessaria utilizzando il controllo variabile del vapore (11*). Per un normale uso, selezionare tra le seguenti impostazioni:

3. Premere il pulsante di rilascio per azionare il

(9) dopo alcuni minuti, il quale indica che l’apparecchio è pronto per l’uso. Il generatore di vapore impiegherà più di tempo ad arrivare allo stato di “vapore pronto” durante la prima accensione o dopo un’operazione di pulizia (Calc’n’Clean) . Quando l’acqua è già presente nel generatore di vapore durante l’uso normale, il tempo di attesa sarà minore.

8. Quest’apparecchio è provvisto di un sensore di

livello dell’acqua. La spia luminosa “Caldaia vuota” (12*) s’illuminerà quando il serbatoio dell’acqua è vuoto.

Se la spia di “vapore pronto” (9) si accende e il vapore non viene rilasciato quando si preme il pulsante del vapore (17-18*), riempire il serbatoio dell’acqua.

• Si può usare acqua del rubinetto. Per prolungare il funzionamento a vapore ottimale, mescolare l’acqua del rubinetto con acqua distillata in rapporto 1:1. Se l’acqua del rubinetto, fornita dall’acquedotto locale, ha una durezza elevata, mescolare l’acqua del rubinetto con acqua distillata in rapporto 1:2. È possibile mettersi in contatto con la vostra azienda locale dell’acqua per conoscere il grado di durezza dell’acqua.

• Si può riempire il serbatoio dell’acqua in qualsiasi momento mentre si utilizza l’apparecchio.

• Per evitare danni e/o contaminare il deposito dell’acqua e della caldaia, non aggiungere nel serbatoio dell’acqua profumo, aceto, amido, agenti decalcicanti, additivi o qualsiasi altro tipo di prodotto chimico.

• Non impiegare acqua di condensa di asciugatrici, impianti di climatizzazione o simili. Questo ferro da stiro è stato concepito per funzionare con acqua del rubinetto normale.

• Il ferro non è progettato per rimanere in posizione verticale. Collocarlo sempre in posizione orizzontale sul supporto poggiaferro (2).

• Il supporto del ferro può essere collocato nell’ apposito spazio progettato nell’apparecchio oppure in qualsiasi punto adeguato nella zona di stiratura.

• La prima volta che si utilizza, il ferro da stiro può produrre certi vapori o odori, con delle particelle bianche sulla piastra; Si tratta di un fenomeno normale e scomparirà in pochi minuti.33 B O S C H

Questo sistema di stiratura consente un controllo intelligente del vapore, il quale, dopo aver rilasciato il pulsante del vapore (17), permette di avere una piccola quantità di vapore aggiuntiva. Il vapore aggiuntivo può essere sempre arrestato premendo di nuovo brevemente il pulsante di uscita del vapore.

1. Iniziare a stirare senza premere il pulsante di

1. Impostare l’indicatore del selettore della

temperatura almeno sulla posizione “•••”.

2. Tenere il ferro in verticale a una distanza di

circa 15 cm dai capi da stirare.

3. È possibile stirare a vapore tende e capi di

abbigliamento appesi (giacche, completi, cappotti...) posizionando il ferro in verticale e premendo il pulsante del vapore (17-18*).

Se il pulsante del risparmio energetico (8*) è attivato, è possibile risparmiare no al 25% di energia e il 40% di acqua (*), continuando a ottenere ottimi risultati di stiratura per la maggior parte dei capi. È consigliabile utilizzare l’impostazione energetica normale solo per tessuti sottili e molto stropicciati. (*) Rispetto alla posizione di massimo.

• Se l’apparecchio è dotato di controllo variabile del vapore (11*), impostarlo nella posizione più bassa (“

• Se l’apparecchio non è dotato di controllo variabile del vapore, premere il pulsante di rilascio del vapore solo una volta per pochi secondi durante la stiratura a temperature inferiori. In entrambi i casi, se l’acqua gocciola dalla piastra, impostare il selettore di temperatura (16) in una posizione superiore

• Ad ogni utilizzo, assieme al vapore potrebbe inizialmente fuoriuscire dell’acqua. Di conseguenza, si consiglia di passare prima il ferro da stiro sull’asse o su un panno. per ottenere una stiratura migliore, eseguire le ultime passate senza vapore in modo da asciugare i capi.

Questo apparecchio è dotato di una speciale funzione per il trattamento delle pieghe difcili. La funzione “PulseSteam” permette di stirare più velocemente capi difcili come jeans o tovaglie di lino. Quando viene attivato il pulsante del vapore, la caldaia eroga tre potenti getti di vapore che penetrano ancora più a fondo nei tessuti.

1. Regolare il selettore della temperatura (16) su

2. Premere brevemente il pulsante del vapore

(18*) sulla parte alta dell’impugnatura.

Premere brevemente, per due volte, il pulsante del vapore (17) situato sotto l’impugnatura (doppio clic)

• È possibile interrompere i getti di vapore premendo di nuovo velocemente il pulsante del vapore.

• Quando si utilizza la funzione “PulseSteam” per la prima volta potrebbero fuoriuscire alcune gocce d’acqua.Tali gocce scompariranno dopo aver utilizzato più volte la funzione.

• Quando si preme il pulsante di uscita del vapore, il l’apparecchio può produrre un suono di pompaggio, il quale è normale ed indica che si sta pompando acqua verso il generatore di vapore.

1. Controllare sull’etichetta delle istruzioni di

stiratura del capo di abbigliamento la temperatura adeguata di stiratura.

2. Portare il selettore della temperatura (16) nella

posizione desiderata:

3. La spia luminosa (19) resterà accesa mentre il

ferro si sta riscaldando e si spegnerà quando il ferro ha raggiunto la temperatura selezionata.

• Separare i capi di abbigliamento secondo le etichette ed il simbolo di lavaggio o di stiratura, iniziando sempre dai capi di abbigliamento che si stirano a temperature più basse.

• Se non si è sicuri del tipo di tessuto di un capo di abbigliamento, iniziare a stirare ad una bassa temperatura e decidere la temperatura corretta stirando una piccola zona che normalmente non è a vista.

1. Portare il selettore della temperatura (16) nella

posizione desiderata.

Impostare la quantità di vapore necessaria utilizzando il controllo variabile del vapore (11*). Per un normale uso, selezionare tra le seguenti impostazioni:

3. Premere il pulsante di rilascio per azionare il

vapore (17-18*).34 B O S C H

8. Agitare l’unità di base per qualche secondo e

svuotare completamente la caldaia in un lavandino o secchio. Si raccomanda di ripetere quest’operazione due volte per ottenere i migliori risultati. prima di richiudere, assicurarsi che non rimanga acqua nella caldaia.

9. Sostituire e ssare il ltro.

Questa procedura favorisce la rimozione delle particelle di calcare dalla camera del vapore. Questa procedura di pulizia può essere eseguita occasionalmente (una volta all’anno circa) quando, dopo un lungo periodo di utilizzo con acqua molto dura, dalla piastra iniziano a fuoriuscire particelle di calcare. a) Vericare che il ferro sia freddo. b) Regolare il selettore della temperatura (16) del ferro in posizione “min”. c) Riempire il serbatoio con acqua di rubinetto. d) Collegare il cavo elettrico e portare l‘interruttore principale (13) in posizione “I”. e) Attendere l‘accensione della spia di “pronto vapore” (9). f) Se il sistema di stiratura è dotato di regolatore del vapore (11*), regolarlo sulla posizione massima. g) Tenere il ferro sul lavandino o su un contenitore adatto a raccogliere l‘acqua. h) Premere il pulsante del vapore (17) e agitare delicatamente il ferro. Ne usciranno acqua bollente e vapore contenenti calcare o depositi eventualmente presenti. Questa operazione potrebbe richiedere 5 minuti circa.

i) Regolare il selettore della temperatura (16) del

ferro in posizione “max”, senza premere il pulsante del vapore (17). L’acqua all’interno della camera del vapore inizierà a evaporare. Attendere l’evaporazione di tutta l’acqua contenuta all’interno della camera. j) Per pulire la piastra del ferro, rimuovere immediatamente ogni residuo facendo scorrere il ferro caldo su un panno di cotone asciutto.

Per prolungare la vita della caldaia e per evitare l’accumulo di calcare, è essenziale pulire il ltro (4) e la caldaia dopo diverse ore di utilizzo.Se l’acqua è dura, aumentare la frequenza della pulizia. Non utilizzare agenti anticalcare per la pulizia della caldaia, poiché potrebbero danneggiarla.

La spia (12*) che indica la necessità di procedere alla decalcicazione della stazione di stiratura lampeggia.

1. Controllare attentamente che l’apparecchio sia

freddo, scollegato da più di 2 ore e che il serbatoio dell’acqua (1) sia vuoto.

2. Fissare il ferro al supporto inserendone la

punta nella fessura frontale e spostando la leva del sistema di ssaggio (14) contro la base del ferro.

4. Inclinare l’apparecchio dalla parte opposta

rispetto all’apertura del ltro.

5. Svitare il ltro (4) ed estrarlo.

Per lavare il ltro è possibile: a. Posizionare il ltro sotto il rubinetto e lavarlo no alla completa rimozione dei residui di calcare.Strizzare il ltro come indicato nell’immagine E. b. Immergere il ltro in acqua di rubinetto (250 ml) miscelata con una dose (25 ml) di liquido anticalcare. Il liquido anticalcare si può ordinare nuovamente presso il nostro servizio di assistenza o i rivenditori specializzati: Codice dell’accessorio (Assistenza) Nome dell’accessorio (Rivenditori specializzati) 311144 TDZ1101

7. Tenendo la caldaia su un lato e utilizzando una

caraffa, riempire la caldaia con 1/4 di litro di acqua.

Se durante la stiratura il pulsante del vapore (17-18*) sulla maniglia del ferro non viene premuto per un certo periodo di tempo (8 minuti), la stazione di stiratura a vapore si spegnerà automaticamente. In questo caso, la spia luminosa del “Spegnimento automatico” (9) lampeggia. Per riattivare la stazione di stiratura, premere nuovamente il pulsante del vapore.

La presente protezione (21*) si usa per la stiratura a vapore di capi d’abbigliamento delicati ad una temperatura massima senza arrecare danno. L’uso della piastra di protezione tessile inoltre, elimina la necessità di un panno per evitare l‘effetto lucido dei materiali dai colori scuri Si consiglia iniziare a stirare una piccola sezione all‘interno del capo d‘abbigliamento ed osservare i risultati. Per collocare il protettore della piastra, posizionare la punta del ferro da stiro sull’estremo del protettore dei tessuti e tirare la striscia elastica da sopra la parte inferiore posteriore del ferro da stiro no alla perfetta aderenza. Per rilasciare la piastra di protezione tessile tirare la striscia elastica per separarla dalla piastra. La piastra di protezione tessile può essere acquistata presso i servizi di post-vendita o nei negozi specializzati Codice dell’accessorio (Servizio postvendita) Nome dell‘accessorio (Servizi specialistici) 571510 TDZ204535 B O S C H

1. Dopo aver stirato, scollegare la presa e far

raffreddare la piastra del ferro da stiro prima di procedere alla pulizia.

2. Pulire la parte esterna, la maniglia e il corpo del

ferro solo con un panno umido.

3. Se la piastra presenta residui di sporco o di

calcare, pulirla con un panno di cotone umido.

4. Se, a causa della temperatura elevata, un

tessuto sintetico si fonde sulla piastra (20), disattivare il vapore e rimuovere immediatamente i residui sfregando con un panno di cotone asciutto ripiegato più volte.

5. Non utilizzare prodotti abrasivi o dissolventi.

Per mantenere la piastra (20) liscia evitare il contatto con oggetti metallici. Non pulire la piastra con pagliette o detergenti chimici.

1. Far raffreddare il ferro da stiro prima di

2. Posizionare il pulsante di alimentazione su “0”

(la spia rossa si spegnerà) e scollegare il cavo di alimentazione.

3. Svuotare il serbatoio dell’acqua.

4. Posizionare il ferro sul poggiaferro (2),

appoggiato sulla piastra, e ssarlo inserendone la punta nella fessura frontale e spostando la leva del sistema di ssaggio (14) contro la base del ferro.

5. Riporre il cavo di alimentazione nell’apposito

vano (5) e il tubo del vapore nel dispositivo di ssaggio (3). Non avvolgere i cavi troppo stretti.

6. Impugnare la maniglia del ferro quando si

sposta l’apparecchio, come mostrato nella gura G.

8. Agitare l’unità di base per qualche secondo e

svuotare completamente la caldaia in un lavandino o secchio. Si raccomanda di ripetere quest’operazione due volte per ottenere i migliori risultati. prima di richiudere, assicurarsi che non rimanga acqua nella caldaia.

9. Sostituire e ssare il ltro.

Questa procedura favorisce la rimozione delle particelle di calcare dalla camera del vapore. Questa procedura di pulizia può essere eseguita occasionalmente (una volta all’anno circa) quando, dopo un lungo periodo di utilizzo con acqua molto dura, dalla piastra iniziano a fuoriuscire particelle di calcare. a) Vericare che il ferro sia freddo. b) Regolare il selettore della temperatura (16) del ferro in posizione “min”. c) Riempire il serbatoio con acqua di rubinetto. d) Collegare il cavo elettrico e portare l‘interruttore principale (13) in posizione “I”. e) Attendere l‘accensione della spia di “pronto vapore” (9). f) Se il sistema di stiratura è dotato di regolatore del vapore (11*), regolarlo sulla posizione massima. g) Tenere il ferro sul lavandino o su un contenitore adatto a raccogliere l‘acqua. h) Premere il pulsante del vapore (17) e agitare delicatamente il ferro. Ne usciranno acqua bollente e vapore contenenti calcare o depositi eventualmente presenti. Questa operazione potrebbe richiedere 5 minuti circa.

i) Regolare il selettore della temperatura (16) del

ferro in posizione “max”, senza premere il pulsante del vapore (17). L’acqua all’interno della camera del vapore inizierà a evaporare. Attendere l’evaporazione di tutta l’acqua contenuta all’interno della camera. j) Per pulire la piastra del ferro, rimuovere immediatamente ogni residuo facendo scorrere il ferro caldo su un panno di cotone asciutto.

Per prolungare la vita della caldaia e per evitare l’accumulo di calcare, è essenziale pulire il ltro (4) e la caldaia dopo diverse ore di utilizzo.Se l’acqua è dura, aumentare la frequenza della pulizia. Non utilizzare agenti anticalcare per la pulizia della caldaia, poiché potrebbero danneggiarla.

La spia (12*) che indica la necessità di procedere alla decalcicazione della stazione di stiratura lampeggia.

1. Controllare attentamente che l’apparecchio sia

freddo, scollegato da più di 2 ore e che il serbatoio dell’acqua (1) sia vuoto.

2. Fissare il ferro al supporto inserendone la

punta nella fessura frontale e spostando la leva del sistema di ssaggio (14) contro la base del ferro.

4. Inclinare l’apparecchio dalla parte opposta

rispetto all’apertura del ltro.

5. Svitare il ltro (4) ed estrarlo.

Per lavare il ltro è possibile: a. Posizionare il ltro sotto il rubinetto e lavarlo no alla completa rimozione dei residui di calcare.Strizzare il ltro come indicato nell’immagine E. b. Immergere il ltro in acqua di rubinetto (250 ml) miscelata con una dose (25 ml) di liquido anticalcare. Il liquido anticalcare si può ordinare nuovamente presso il nostro servizio di assistenza o i rivenditori specializzati: Codice dell’accessorio (Assistenza) Nome dell’accessorio (Rivenditori specializzati) 311144 TDZ1101

7. Tenendo la caldaia su un lato e utilizzando una

caraffa, riempire la caldaia con 1/4 di litro di acqua.36 B O S C H

La spia (12*) lampeggia. La caldaia e il ltro devono essere puliti. Pulire il ltro e la caldaia secondo le istruzioni per la pulizia in questo manuale (sezione E). La caldaia non si accende.

• C’è un problema di collegamento.

• Il pulsante di alimentazione non è attivato.

• Controllare il cavo di alimentazione (6), la spina e la presa.

• Posizionare il pulsante di alimentazione (13) su “I”. Il ferro da stiro non si scalda.

• Il pulsante di alimentazione non è attivato.

• La temperatura è regolata su un’impostazione bassa.

• Posizionare il pulsante di alimentazione (13) su “I”.

• Regolare la temperatura sull’impostazione desiderata. All’accensione, il ferro inizia a emettere fumo.

• Al primo utilizzo:certi componenti dell’apparecchio sono stati leggermente lubricati in fabbrica e potrebbero emettere un po’ di fumo quando vengono scaldati per la prima volta.

• Negli utilizzi successivi:la piastra potrebbe essere sporca.

• Questo è completamente normale e terminerà dopo poco.

• Pulire la piastra secondo le relative istruzioni del presente manuale. L’acqua passa dai fori sulla piastra.

• La funzione vapore è stata utilizzata prima di raggiungere la temperatura corretta.

• L’acqua si condensa all’interno dei tubi perché il vapore viene utilizzato per la prima volta o non è stato utilizzato per molto tempo.

• La caldaia contiene troppo calcare.

• Ridurre il usso di vapore durante la stiratura a basse temperature.

• Rivolgere il ferro in un’altra direzione rispetto all’area di stiratura e premere il pulsante del vapore no all’emissione del vapore.

• Pulire la caldaia come descritto nella sezione “Calc'n'Clean Advanced” (E).

Dalla piastra esce sporcizia.

• C’è un accumulo di calcare o minerali nel serbatoio del vapore.

• Sono stati utilizzati prodotti chimici o additivi.

• Utilizzare una miscela composta al 50% da acqua del rubinetto e al 50% da acqua distillata o demineralizzata.Per prolungare il funzionamento ottimale della funzione vapore, miscelare l’acqua del rubinetto con acqua distillata 1:1. Se l’acqua del rubinetto della propria zona è particolarmente dura, miscelarla con acqua distillata in proporzione 1:2.

• Pulire la piastra con un panno umido.

• Non aggiungere mai prodotti all’acqua. Il ferro non produce vapore.

• La caldaia non è accesa o il serbatoio dell’acqua è vuoto.

• La regolazione del vapore è impostata al minimo.

• Posizionare il pulsante di alimentazione (13) su “I” e/o riempire il serbatoio dell’acqua.

• Aumentare il usso di vapore (vedere la sezione B). L’indumento stirato si annerisce e/o si incolla alla piastra.

• La temperatura selezionata è troppo elevata e ha danneggiato l’indumento.

• Selezionare una temperatura adatta al materiale da stirare e pulire la piastra con un panno umido. La piastra si scurisce.

• Questa è una conseguenza normale dell’utilizzo.

• Pulire la piastra con un panno umido. L’apparecchio emette un rumore di pompaggio.

• L’acqua viene pompata nel serbatoio del vapore.

• Il rumore non cessa.

• Se il rumore non cessa, non utilizzare la caldaia e contattare un centro di assistenza tecnica autorizzato. Perdita di pressione durante la stiratura. Pulsante del vapore attivato per un lungo periodo di tempo. Utilizzare il pulsante del vapore a intervalli.Questo migliora i risultati di stiratura poiché i tessuti rimarranno asciutti e senza pieghe. Durante la stiratura rimangono zone bagnate sul capo. Può essere dovuto al vapore condensato sull’asse da stiro. Asciugare la copertura in tessuto dell’asse da stiro e passare il ferro senza vapore sulle zone bagnate per asciugarle. Durante l’utilizzo della funzione “PulseSteam” rimangono zone bagnate sul capo. Le tracce d’acqua sono dovute alla condensa di vapore nel tubo che si crea durante il raffreddamento in seguito all’uso. Le gocce d’acqua smettono di uscire dalla piastra dopo aver utilizzato più volte la funzione “PulseSteam”. Il tubo del vapore diventa caldo durante l’utilizzo. Questo è normale. È dovuto al vapore che passa dal tubo durante la stiratura a vapore. Posizionare il tubo dalla parte opposta in modo che non sia possibile toccarlo durante la stiratura. Perdite d’acqua dalla caldaia. Il ltro (4) situato sul lato dell’apparecchio non è ssato. Fissare il ltro. Il ferro non smette di emettere vapore dopo averlo posizionato sul poggiaferro (2). Funzione “PulseSteam” attivata facendo doppio clic. Premere nuovamente la levetta e il ferro smetterà subito di emettere vapore. Se le indicazioni sopra riportate non risolvono il problema, contattare l’assistenza tecnica autorizzata.

La maggior parte dell’energia consumata da un ferro da stiro è dovuta alla produzione del vapore. Per ridurre il consumo, tenere presente i seguente consigli:

• Cominciare a stirare sempre i tessuti che hanno bisogno di una temperatura minore di stiratura.

• Regolare il vapore secondo la temperatura di stiratura impostata seguendo le istruzioni di questo manuale.

• Cercare di stirare i tessuti metre sono ancora umidi, riducendo l’uso del vapore del ferro. Il vapore sarà generato principalmente dai tessuti invece che dal ferro. Se utilizza una asciugatrice prima della stiratura, selezionare il programma adeguato per l’asciugatura con stiratura successiva.

• Se i tessuti sono sufcientemente umidi, collocare il regolatore del vapore nella posizione di “zero” vapore.

Per informazioni sulle attuali vie di smaltimento rivolgersi al proprio rivenditore specializzato, oppure alla propria amministrazione municipale.

La spia (12*) lampeggia. La caldaia e il ltro devono essere puliti. Pulire il ltro e la caldaia secondo le istruzioni per la pulizia in questo manuale (sezione E). La caldaia non si accende.

• C’è un problema di collegamento.

• Il pulsante di alimentazione non è attivato.

• Controllare il cavo di alimentazione (6), la spina e la presa.

• Posizionare il pulsante di alimentazione (13) su “I”. Il ferro da stiro non si scalda.

• Il pulsante di alimentazione non è attivato.

• La temperatura è regolata su un’impostazione bassa.

• Posizionare il pulsante di alimentazione (13) su “I”.

• Regolare la temperatura sull’impostazione desiderata. All’accensione, il ferro inizia a emettere fumo.

• Al primo utilizzo:certi componenti dell’apparecchio sono stati leggermente lubricati in fabbrica e potrebbero emettere un po’ di fumo quando vengono scaldati per la prima volta.

• Negli utilizzi successivi:la piastra potrebbe essere sporca.

• Questo è completamente normale e terminerà dopo poco.

• Pulire la piastra secondo le relative istruzioni del presente manuale. L’acqua passa dai fori sulla piastra.

• La funzione vapore è stata utilizzata prima di raggiungere la temperatura corretta.

• L’acqua si condensa all’interno dei tubi perché il vapore viene utilizzato per la prima volta o non è stato utilizzato per molto tempo.

• La caldaia contiene troppo calcare.

• Ridurre il usso di vapore durante la stiratura a basse temperature.

• Rivolgere il ferro in un’altra direzione rispetto all’area di stiratura e premere il pulsante del vapore no all’emissione del vapore.

• Pulire la caldaia come descritto nella sezione “Calc'n'Clean Advanced” (E).

Dalla piastra esce sporcizia.

• C’è un accumulo di calcare o minerali nel serbatoio del vapore.

• Sono stati utilizzati prodotti chimici o additivi.

• Utilizzare una miscela composta al 50% da acqua del rubinetto e al 50% da acqua distillata o demineralizzata.Per prolungare il funzionamento ottimale della funzione vapore, miscelare l’acqua del rubinetto con acqua distillata 1:1. Se l’acqua del rubinetto della propria zona è particolarmente dura, miscelarla con acqua distillata in proporzione 1:2.

• Pulire la piastra con un panno umido.

• Non aggiungere mai prodotti all’acqua. Il ferro non produce vapore.

• La caldaia non è accesa o il serbatoio dell’acqua è vuoto.

• La regolazione del vapore è impostata al minimo.

• Posizionare il pulsante di alimentazione (13) su “I” e/o riempire il serbatoio dell’acqua.

• Aumentare il usso di vapore (vedere la sezione B). L’indumento stirato si annerisce e/o si incolla alla piastra.

• La temperatura selezionata è troppo elevata e ha danneggiato l’indumento.

• Selezionare una temperatura adatta al materiale da stirare e pulire la piastra con un panno umido. La piastra si scurisce.

• Questa è una conseguenza normale dell’utilizzo.

• Pulire la piastra con un panno umido. L’apparecchio emette un rumore di pompaggio.

• L’acqua viene pompata nel serbatoio del vapore.

• Il rumore non cessa.

• Se il rumore non cessa, non utilizzare la caldaia e contattare un centro di assistenza tecnica autorizzato. Perdita di pressione durante la stiratura. Pulsante del vapore attivato per un lungo periodo di tempo. Utilizzare il pulsante del vapore a intervalli.Questo migliora i risultati di stiratura poiché i tessuti rimarranno asciutti e senza pieghe. Durante la stiratura rimangono zone bagnate sul capo. Può essere dovuto al vapore condensato sull’asse da stiro. Asciugare la copertura in tessuto dell’asse da stiro e passare il ferro senza vapore sulle zone bagnate per asciugarle. Durante l’utilizzo della funzione “PulseSteam” rimangono zone bagnate sul capo. Le tracce d’acqua sono dovute alla condensa di vapore nel tubo che si crea durante il raffreddamento in seguito all’uso. Le gocce d’acqua smettono di uscire dalla piastra dopo aver utilizzato più volte la funzione “PulseSteam”. Il tubo del vapore diventa caldo durante l’utilizzo. Questo è normale. È dovuto al vapore che passa dal tubo durante la stiratura a vapore. Posizionare il tubo dalla parte opposta in modo che non sia possibile toccarlo durante la stiratura. Perdite d’acqua dalla caldaia. Il ltro (4) situato sul lato dell’apparecchio non è ssato. Fissare il ltro. Il ferro non smette di emettere vapore dopo averlo posizionato sul poggiaferro (2). Funzione “PulseSteam” attivata facendo doppio clic. Premere nuovamente la levetta e il ferro smetterà subito di emettere vapore. Se le indicazioni sopra riportate non risolvono il problema, contattare l’assistenza tecnica autorizzata.

Per informazioni sulle attuali vie di smaltimento rivolgersi al proprio rivenditore specializzato, oppure alla propria amministrazione municipale.
