MANUALE UTENTE Carillon Classic La Nordica
ISTRUZIONI PER L'INSTALLAZIONE, L'USO E LA MANUTENZIONE -IT
Secondo le norme di sicurezza sugli apparente l'acquirente e l'esercente sono obbligati ad informarsi sul corretto funzionamento in base alle istruzioni per l'uso.
DICHIARAZIONE DI CONFORMITA' DEL COSTRUTTORE
Oggetto: assenza di amianto e cadmio
Si dichiara che tutti i nostri apparetti vengono assemblati con materiali che non presentano parti di amianto o sui derivati e che nel materiale d'apporto utilizzato per le saldature non è presente/utilizzato in nessuna forma il cadmium, come previsto alla norma di riferimento.
Oggetto: Regolamento CE n. 1935/2004
Si dichiara che in tutti gli appearecchi da noi prodotti, i materiali destinati a venire a contatto con i cibi sono adatti all'uso alimentari, in conformità al Regolamento CE in oggetto.
- DATI TECHNICI 5
- DESCRIZIONE TECHNICA 6
- NORME PER L'INSTALLAZIONE 6
- SICUREZZA ANTINCENDIO 7
4.1. PRONTO INTERVENTO 7 - CANNA FUMARIA 8
- COLLEGAMENTO AL CAMINO 8
6.1. POSIZIONE DEL COMIGNOLO 9 - COMBUSTIBILI AMMESSI / NON AMMESSI 10
- AFFLUSSO DELL'ARIA NEL LUOGO D'INSTALLAZIONE DURANTE LA COMBUSTIONE 11
- ACCENSIONE 11
- FUNZIONAMENTO NORMALE 12
- FUNZIONAMENTO NEI PERIODI DI TRANSIZIONE 13
- MANUTENZIONE E CURA 13
12.1. PULIZIA CANNA FUMARIA 13
12.2. PULIZIA VETRO 13
12.3. PULIZIA CASSETTO CENERE 13
12.4. MANUTENZIONE GUIDE ESTENSIBILI (dove presenti) 14
12.5. LE MAIOLICHE 14
- FERMO ESTIVO 14
- COLLEGAMENTO ALLA CANNA FUMARIA DI UN CAMINETTO O FOCOLARE APERTO 14
- MONTAGGIO COPERTURA IN VETRO / GLASS COVERING ASSEMBLY / MONTAGE DER
GLASABDECKUNG 48 - SCHEDA TECHNICA/TECHNICAL DATA SHEETS/TECHNISCHE PROTOKOLLE 49
- DEFLETTORE FUMO / POSITION OF THE SMOKE DEFLECTOR / STELLUNG DER
RAUCHUMLENKPLATTE / DÉFLECTEUR FUMEE 51 - MIsURE DI SICUREZZA / SAFETY MEASURES / BRANDSCHUTZ / DISTANCE DE SECURITE 52
INDEX EN
- TECHNICAL DATA 16
- TECHNICAL DESCRIPTION 17
- RULES FOR INSTALLATION 17
3.1. CLEAN AIR ACT RESTRICTOR KIT - DEFRA - (ONLY FOR UK SMOKE CONTROL AREAS) (Carillon 4:3
/16:9ONLY). 18
4. FIRE SAFETY MEASURES 18
4.1. FIRST-AID MEASURES 18
5. FLUE 18
6. CONNECTION TO THE CHIMNEY 19
6.1. CHIMNEY CAP POSITION 19
7. ADMITTED/NOT ADMITTED FUEL 21
8. AIR ENTRANCE INTO THE INSTALLATION PLACE DURING THE COMBUSTION 21
9. LIGHTING 22
10. NORMAL OPERATION 22
11. OPERATION DURING TRANSITION PERIODS 23
12. MAINTENANCE AND CARE 23
Stufacamino secondo EN 13240

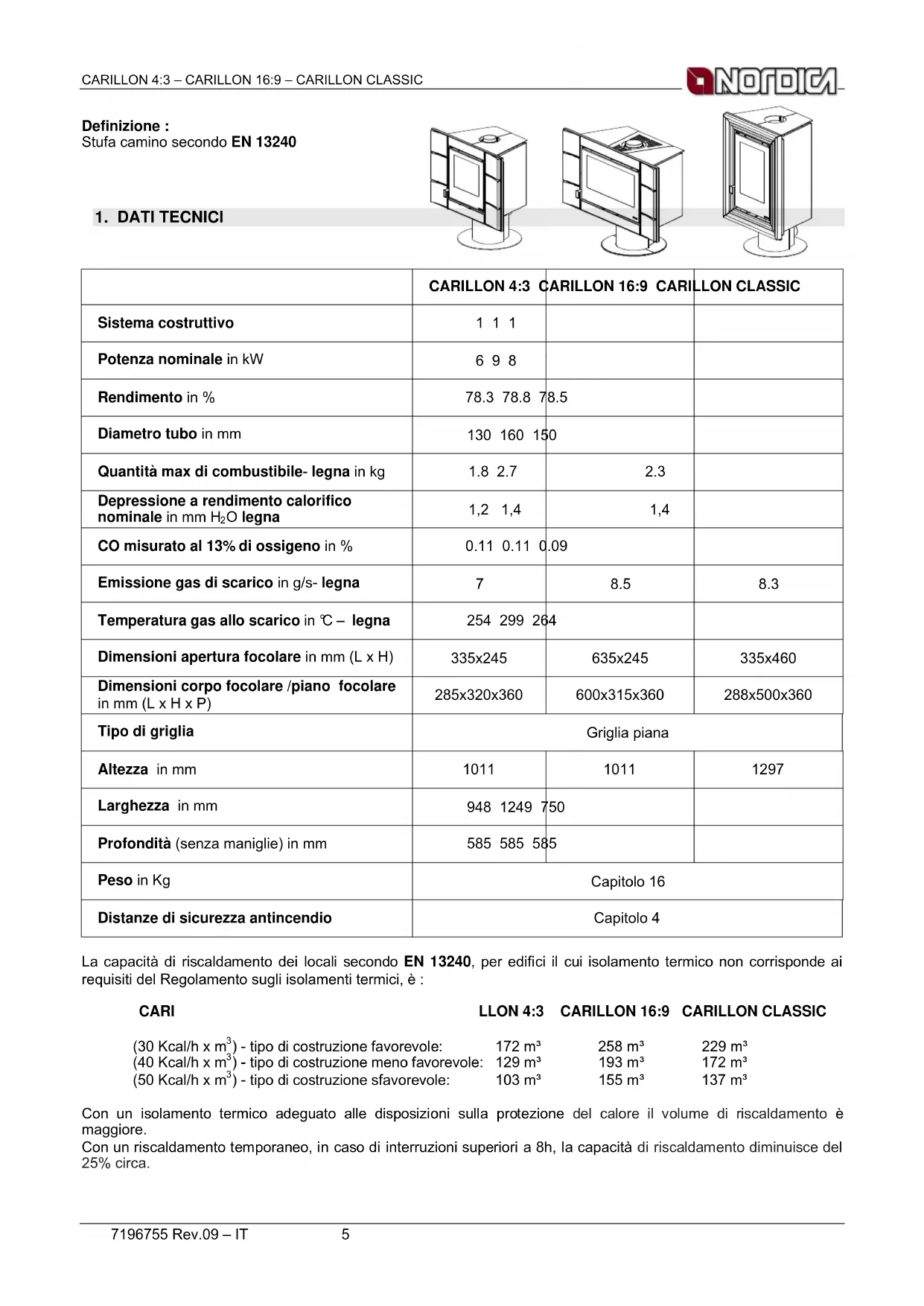

1. DATI TECHNICI
| CARILLON 4:3 | CARILLON 16:9 | CARILLON CLASSIC | |
| Sistema costruttivo | 1 1 1 | ||
| Potenza nominale in kW | 6 9 8 | ||
| Rendimento in % | 78.3 78.8 | 78.5 | |
| Diametro tubo in mm | 130 160 150 | ||
| Quantità max di combustibile- legna in kg | 1.8 2.7 | 2.3 | |
| Depressione a rendimento calorifico nominale in mm H2O legna | 1,2 1,4 | 1,4 | |
| CO misurato al 13% di ossigeno in % | 0.11 0.11 | 0.09 | |
| Emissione gas di scarico in g/s- legna | 7 | 8.5 | 8.3 |
| Temperatura gas allo scarico in °C - legna | 254 299 264 | ||
| Dimensioni aperture focolare in mm (L x H) | 335x245 | 635x245 | 335x460 |
| Dimensioni corso focolare /piano focolare in mm (L x H x P) | 285x320x360 | 600x315x360 | 288x500x360 |
| Tipo di griglia | Griglia pianà | ||
| Altezza in mm | 1011 | 1011 | 1297 |
| Larghezza in mm | 948 1249 | 750 | |
| Profondità (senza maniglie) in mm | 585 585 585 | ||
| Peso in Kg | Capitolo 16 | ||
| Distanze di sicurezza antincendio | Capitolo 4 | ||
La capacità di riscaldamento dei locali secondo EN 13240, per edifici il cui isolamento termico non corrisponde ai requisiti del Regolamento sugli isolamenti termici, è:
CARI
LLON 4:3 CARILLON 16:9 CARILLON CLASSIC
(30 Kcal/h x m³) - tipo di costruzione favorevole: 172 m³ 258 m³ 229 m³
(40 Kcal/h x m³) - tipo di costruzione meno favorevole: 129 m³ 193 m³ 172 m³
(50 Kcal/h x m³) - tipo di costruzione sfavorevole: 103 m³ 155 m³ 137 m³
Con un isolamento termico adeguato alle disposizioni sulla protezione del calore il volume di riscaldamento è maggiore.
Con un riscaldamento temporaneo, in caso di interruzioni superiore a 8h, la capacité di riscaldamento diminuisce del 25% circa.
2. DESCRIZIONE TECHNICA
Le stufe a camino de La Nordica si addicono a riscaldare spazi abitativi per alcuni periodi. Come combustibili vengono utilizzati ceppi di legna.
La stufa è costituita di lastre in lamiera d'acciao verniciata e zincata, fusioni di ghisa (griglia e portagriglia del focolare, anello fumo), particolari in maiolica e pannelli in vetro. Il focolare è internamente rivestito di singole lastre in ghisa e refrattario (IRONKER). Al suo interno si trovava un portagriglia e una griglia piana in ghisa di grosso spessore fácilmente estrabili.
L'insieme della camera di combustione è a tenuta ermetica mediante saldatura ed è rivestito con un carter in acciaio verniciato. Il deflettore interno in vermiculite riflette l'irradiazione del fuoco ed augmente ulteriamente la temperature all'interno della camera di combustione. In quello modo, sfruttando i flussi dei gas di scarico, si ottimizza la combustione e si augmente il grado di efficienza. Particularità del segunte modello è la possibilità di poter ruotare il corpo di +/- 45^ , rispetto l'asse del piedistallo,anche ad appearecchio in funzione con il vantageg di poterlo poi bloccare nella posizione desiderata tramite un'apposita manopola (Figura 1 pos.A).

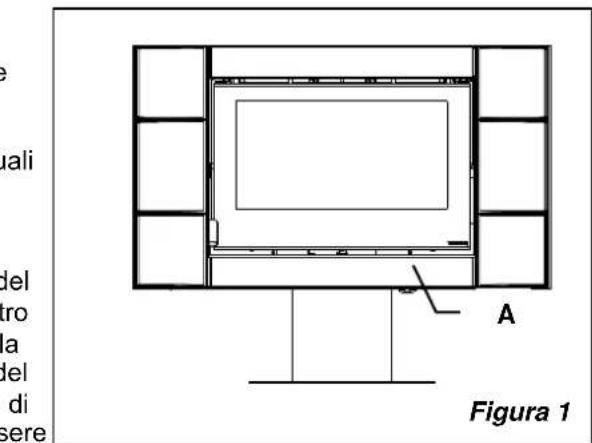

Il vetroceramico della porta, in un unico pezzo (resistente fino a 700^ ), consente un'affascinante vi sta sulle fiamme ardenti ed impedisce agli fuoriuscita di scintille e fumo. Sotto la griglia del focolare si trovau un cassetto cenere estrabile (Figura 9 pos.A).
Il riscaldamento dell'ambiente avviene:
per radiazione:attraverso il vetro panoramicico e le superfici esterne calde della stufa viene irraggiato calore nell'ambiente.
La stufa è fornita di registri per l'aria primaria e secondaria, con i quali viene regolata l'aria di combustione.

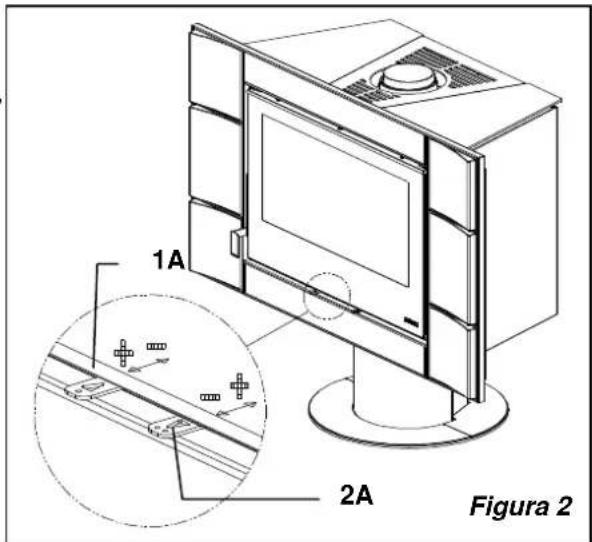

1A - Registro aria primaria (leva sinistra)
Sotto la porta del focolare a sinistra si trová la leva di lavoro del registro dell'aria primaria (Figura 2 pos.1A). Con quello registro viene regolato il passaggio dell'aria che entra nella parte Bassa della stufa edattraverso opportuni canali viene convogliato in direzione del combustibile. L'aria primaria è necessaria per il processo di combustione in fase di accensione. Il cassettoceneve devesse svuotato regolamente in modo che lacene non possa ostacolare l'entrata dell'aria primaria.
Per aprire il passaggio dell'aria primaria bisogna estrarre totalmente (tirare) la leva.
Il regatorio dell'aria primaria deve essere aperto appena un po' durante la combustione di legna, poiché altrimenti la legna arde troppo velocemente e la stufa si può surriscaldare. (vedi paragrafo 10).
2A - Registro aria secondaria (leva destra)
Sotto la porta del focolare a destra si trova la leva dell'aria secondaria (Figura 2 pos.2A).
L'aria secondaria, passando internamente ai due montanti laterali della facciata, si riscalda ed innesca la dopbia combustione mantenendo dello stesso tempo la pulizia del vetro stesso (con registro aperto).
Quando la leva è tutte inserita il passaggio dell'aria è tutto aperto (Figura 2 pos.2A).
3. NORME PER L'INSTALLAZIONE
La stufa è assemblata e pronta per l'allacciamento e deve essere collegata mediante un raccordo all'esistente canna fumaria della casa. Il raccordo deve essere possibilmente corto, rettilineo, orizzontale o posizionato leggermente in salita. I collegamenti devono essere a tenuta stagna. E' obbligatorio rispetto norme nazionali ed europee, disposizioni locali o in materia di legislazione edilizia, nonché regolamentazioni antincendio. Pertanto vi consigliamo di informarvipreventamente presso il Vs. capo spazzacamino distrettuale.
Bisogna inoltre verificare il sufficiente afflusso dell'aria necessario alla combustione, a tale proposito e fondamentale prestare attenzione a finestre e porte con chiusuraagna (guarnizioni di tenuta).
Non è consentito il collegamento di più apparecchi allo stesso camino. Il diametro dell'apertura della canna fumaria per il collegamento deve corrispondere per lo meno al diametro del tubo fumo.
L'apertura dovrebbe essere dotata di una connessione a muro per la ricezione del tubo di scarico e di un rosone. Prima dell'infallazione verificare se la portata della sottostruttura regge il peso del vosto apparecchio. In caso di portata insufficiente è necessario adottare opportune misure (ad es. piastra per la distribuzione del peso) per raggiungere la stessa. Collocare la stufa in posizione perfettamente in piano per evitare tensioni durante la rotazione.
La Nordica S.p.a. non è responsable del prodotto modificato alla autorizzazione e tanto meno per l'uso di ricambi non originali. I FOCOLARI NON SI DEVONO MODIFICARE.
4. SICUREZZA ANTINCENDIO
Nell'installazione della stufa devono essere osservate le seguenti misure di sicurezza:
a) Al fine di assicurare un sufficiente isolamento temico, rispetto la distance minima di sicurezza dal retro e da entrambi i lati da elementi costruttivi ed oggetti infiammabili e sensibili al calore (mobili, rivestimenti di legno, stoffe ecc.) (vedi capitolo 18 A1 A2). Tutte le distance minime di sicurezza sono indicate sulla targhetta tecnica del prodotto e NON si deve scendere al di quello dei valori indicati.
b) davanti alla porta del focolare, nell'area di radiazione della stessa, e nell'area di rotazione (+/- 45°) non deve esserci alcun oggett o materiale di costruzione inflammabile e sensibile al calore a meno di 100cm di distanza. Tale distance cui è essere ridotta a 40cm qualora venga installata una protezione, retroventilata e resistente al calore, davanti all'intero componente da proteggere.
c) qualora il prodotto venga installato su un pavimento di materiale inflammabile, bisogna prevedere un sostofondo ignifugo. I pavimenti in materiale inflammabile, come moquette, parquet o sughero etc., devono essere sostituiti da uno strato di materiale non inflammabile, ad esempio ceramica, pietra, veto o acciaio etc. (dimensioni secondo l'ordinamento regionale). Il sostofondodeve sporgere frontalmente di almeno 50cm e lateralmente di almeno 30cm或者其他 all'apertura della porta di carico, tenendo contoanche della possibilità di rotazione della stufa. (vedi capitolo 18 B1 B2)
d) supra la cucina non devono essere presenti componenti inflammabili (es. mobili - pensili).
La stufa deve funzionare esclusivamente con il cassetto cenere inserto. I residui solidi della combustione (ceneri) devono essere raccolti in un contentatore ermetico e resistente al fuoco. La stufa non deve mai essere accesa in presenza di emissioni gassose o vapori (per esempio colla per linoleum, benzina ecc.). Non depositate materiali inflammabili nelle vicinanzi della stufa.
Durante la combustione viene sprigionata energia termica che compta un marcato riscaldamento delle superfici, della porta e del vetro del focolare, delle maniglie delle porto o di lavoro, del tubo fumi ed eventualmente della parte anteriore dell'apparecchio. Evitate il contatto con tali elementi alla non corrispondente abbigliamento protettivo o alla utensili accessori (guanti resistenti al calorie, dispositivi di lavoro).
Fate in modo che i bambini siano consapevoli di quosti pericoli e teneteli lontani dal focolare durante il suo funzionamento.
Quando si utilizes un combustibile errato o troppo umido si potrebbero formare dei depositi (creosoto) nella canna fumaria con possibile incendio della canna fumaria stessa.
4.1. PRONTO INTERVENTO
Se si manifesta un incendio nel collegamento o nella canna fumaria :
a) Chiudere la porta di caricamento e del cassetto cenere.
b) Chidere i registri dell'aria comburette
c) Spegnere tramite l'uso di estintori ad anidride carbonica (CO2 a polveri)
d) Richiedere l'immediato intervento dei Vigili del Fuco
Non specnere il fuoco con l'uso di getti d'acqua.
Quando la canna fumaria smette di bruciare, farla verificare da uno specialista per individuare eventuali crepe o punti permeabili.
5. CANNA FUMARIA
Requisiti fondamentali per un corretto funzionamento dell'apparecchio:
- la sezione interna deve essere preferibilmente circolare;
- essere termicamente isolata ed impermeabile e costruita con materiali idonei a resistere al calore, ai prodotti della combustione ed alle eventuali condense;
- essere priva di strozzature ed averere andamento verticale con deviazioni non superiori a 45^ ;
- se già usata deve essere pulita;
- rispetto i dati tecnici del manuale di istruzioni;
Qualora le canne fumarie fosso a sezione quadrata o rettangolare gli spigoli interni devono essere arrotondati con raggio non inferiore a 20 mm. Per la sezione rettangolare il rapporto massimo tra i lati delve essere ≤ 1,5 .
Una sezione troppo piccola provoca una diminuzione del tiraggio. Si consiglia un'altezza minima di 4 m.
Sono vietate e pertanto pregiudicano il buon funzionamento dell'apparecchio: fibrocimento, acciaio zincato, superfici interne ruvide e porose. In Figura 3 sono riportati alcuni esempi di soluzione.
La sezione minima deve essere di 4dm^2 (per esempio 20× 20cm ) per gli apparecchi il cui diametro di condotto è inferiore a 200mm , o 6,25dm^2 (per esempio 25× 25cm ) per gli apparecchi con diametro superiore a 200mm .
Il tiraggio creato alla sua canna fumaria delve essere sufficiente ma non eccessivo.
Una sezione della canna fumaria troppo importante cui presentare un volume troppo grande da riscaldare e+dunque provocare delle dificoltà di funzionamento dell'apparecchio; per evitare ciò provvedete ad intubare la stessa per tutte la sua altezza. Una sezione troppo piccola provoca una diminuzione del tiraggio.
La canna fumaria delve essere adeguatamente distanziata da materiali inflammabili o combustibili mediante un opportuno isolamento o un'intercapedine d'aria.
E' vietato far transitare all'interno della stessa tubazioni di impianti o canali di adduzione d'aria. E' proibito inoltre praticare aperture mobili o ulteriori appearecchi diversi.
Figura 3
(1) Canna fumaria in acciaio AISI 316 con doppi camera isolata con materiale resistente a 400^ . Efficienza 100% ottima.
(2) Canna fumaria in refrattario condoppia camera isolaterivestimento esterno in calcestruzzoalleggerito. Efficienza 100% ottima.
(3) Canna fumaria tradizionale in argilla sezione quadrata con intercapedini. Efficienza 80% ottima.
(4) Evitare canne fumarie con sezione rettangolare interna il cui rapporto sia diverso dal disegno. Efficienza 40% mediocre.
Gli appearecchi con chiusura automatica della porta (tip 1) devono obbligatoriamente funzionare, per motivi di sicurezza, con la porta del focolare chiusa (fatta eccezione per la fase di carico del combustibile o l'eventuale rimozione dellacene).
Gli apparecchi con le porte non a chiusura automatica (tip 2) devono essere collegati ad una propria canna fumaria. Il funzionamento con porta aperta è consentito soltanto previa sorveglianza.
Il tubo di collegamento alla canna fumaria deve essere più corto possibile, rettilineo, a tenuta stagna e conforme alle normative vigenti.
Il collegamento deve essere eseguito con tubi stabili e robusti (Vi consigliamo uno spessore di 2 mm) ed essere fissato ermeticamente alla canna fumaria. Il diametro interno del tubo di collegamento deve corrispondere al diametro esterno del tronchetto di scarico fumi della stufa ( DIN 1298).
ATTENZIONE: qualora il collegamento attraversi particolari composti da materiali inflammabili, nel raggio di 20cm attorno al tubo tutti i materiali inflammabili devono essere sostituiti da materiali ignifughi e resistenti al calore.
Per un buon funzionamento dell'apparecchio è essenziale che nel luogo d'installazione venga immessa sufficiente aria per la combustione (vedi paragrafo 10).
La depressione al camino dovrebbe essere 12-14 Pa (=1,2-1,4 mm di colonna d'acqua).
La misurazione deve essere fatta sempre ad apparecchio caldo (resa calorifica nominale). Quando la depressione supra 17 PA (1,7 mm di colonna d'acqua) è necessario ridurre la stessa con l'inseglazione di un regolatore di tiraggio supplementare (valvola a farfalla) sul tubo di scarico o nel camino.
Per motivi di sicurezza la porta del focolare può essere aperta solo durante il caricamento di combustibile. Il focolare deve rianere chiuso durante il funzionamento ed i periodi di non-utilizzato.
Consigliamo di ruotare la stufa CARILLON lentamente quando esta è in funzione. Il rosoe della canna fumaria deve essere fissato tramite chiodi o viti e il tubo di collegamento fissato con una curva di 90^ . Questo per evitare che il tubo dei fumi, durante la rotazione della stufa, si possa staccare causando pericolò d'incendio.
6.1. POSIZIONE DEL COMIGNOLO
Il tiraggio della canna fumaria dipendeanche dall'idoneita del comignolo.
E pertanto indispensable che, se costruito artigianamente, la sezione di uscita si a due volte la sezione interna della canna fumaria.
Dovendo sempre superare il colmo del fatto, il comignolo dovrà assicurare lo scarico anche in presenza di vento (Figura 4).
Il comignolo deve rispondere ai seguenti requisiti:
- avere sezione interna equivalente a quella del camino.
- avere sezione utile d'uscita doppi di quella interna della canna fumaria.
- essere costruito in modo da impedire la penetrazione nella canna fumaria di pioggia, neve e di qualiasi corpo estraneo.
- essere lavoramente ispezionabile, per eventuali operazioni di manutenzione e pulizia.
(1) Comignolo industriale ad elementi prefabbricati, consente un ottimo smaltimento dei fumi.
(2) Comignolo artigianale. La giusta sezione di uscita deve essere minimo 2 volte la sezione interna della canna fumaria, ideale 2,5 volte.
(3) Comignolo per canna fumaria in acciaio con cono interno deflettore dei fumi.
Figura 4
(1) In caso di canne fumarie affiancate un comignolo dovra sovrastare l'alto d'almeno 50~cm al fine d'evitare trasferimenti di pressione tra le canne stesse.
Figura 5

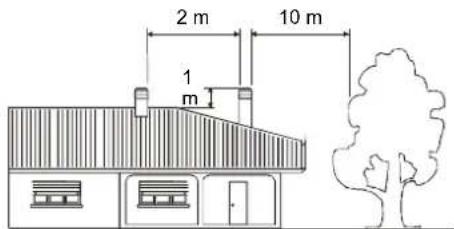

(1) Il comignolo non deve ave ostacoli entro i 10 m da muri, falde ed alberi. In caso contrario innalzare lo stesso d'almeno 1 m sopra l'ostacolo. Il comignolo deve oltrepassare il colmo del fatto d'almeno 1 m.
Figura 6
Figura 7

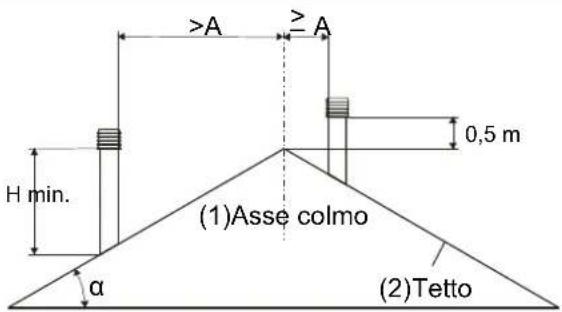

| COMIGNOLI DISTANZE E POSIZIONAMENTO UNI 10683/98 | ||
| Inclinazione del fatto | Distanza tra il colmo e il camino | Altezza minima del camino (misurata dallo sbocco) |
| α | A (m) | H (m) |
| 15° | < 1,85 m | 0,50 m altri il colmo |
| > 1,85 m | 1,00 m dal fatto | |
| 30° | < 1,50 m | 0,50 m altre il colmo |
| > 1,50 m | 1,30 m dal fatto | |
| 45° | < 1,30 m | 0,50 m altre il colmo |
| > 1,30 m | 2,00 m dal fatto | |
| 60° | < 1,20 m | 0,50 m altre il colmo |
| > 1,20 m | 2,60 m dal fatto | |
7. COMBUSTIBILI AMMESSI / NON AMMESSI
I combustibili ammessi sono ceppi di legna da arde. Si devono utilizzato esclusivamente ceppi di legna secca (continuto d'acqua max 20%).
I pezzi di legna dovrebbero ave una lunghezza di ca. 30cm ed una circonferenza di 30 cm max.
La legna usata come combustibile deve ave un contento d'umidità inferiore al 20% e la si ottiene con un tempo di essiccazione di almeno un anno (legno tenero) o di due anni (legno duro) collocando tale legna in un luogo asciutto e ventilato (per esempio sotto una tettoia). La legna umida rende l'accensione più difficile, perché è necessaria una maggiore quantità d'énergía per far evaporare l'acqua presente.
Il contento umido ha inoltre lo svantaggio che, con l'abbassarsi della temperatura, l'acqua si condensa prima nel focolare e quindi nel camino. La legna fresca contiene circa il 60% di H2O, perché non è adatta ad essere bruciata.
Tra gli altri non possono essere bruciati: resti di carbone, ritagli, cascami di corteccia e pannelli, legna umida o trattata con vernici, materiali di plastica; in tal caso decade la garanzia sull'apparecchio.
Carte e cartone devono essere utilizzati solo per l'accensione. La combustione di rifiuti è vietata e danneggerebbe inoltre la stufa e la canna fumaria,provocando inoltre anni alla salute ed in virtu del disturbo olfattivo a reclami da parte del vicinato.
La legna non è un combustibile a lunga durata e pertanto non è possible un riscaldamento continuo della stufa durante la notte.
- LEGNI RESINOSI POCO ADATTI PER UNA STUFA
| Specie Kg/mc | KWh/Kg Umidità 20% | |
| Faggio 750 4,0 | ||
| Cerro 900 4,2 | ||
| Olmo 640 4,1 | ||
| Pioppo | 470 4,1 | |
| Larice * | 660 4,4 | |
| Abete rosso * | 450 4,5 | |
| Pino silvestre * | 550 4,4 |
ATTENZIONE: l'uso continu e prolongato di legna particolamente ricca di oli aromatici (p.e. Eucalipto, Mirto, etc.) provoca il deterioramento (sfaldamento) repentino dei componenti in ghisa che compongono il prodotto.
8. AFFLUSSO DELL'ARIA NEL LUOGO D'INSTALLAZIONE DURANTE LA COMBUSTIONE
Poiché le stufe a legna ricavano la loro aria di combustione dal locale di installmente, è essenziale che nel luogo stesso venga immessa una sufficiente quantità d'aria. In caso di finestre e porte a tenuta stagna (es case costruite con il criterio di risparmio energetico) è possibile che l'ingresso di aria fresca non venga più garantito e quello comprometterebbe il tiraggio dell'apparecchio, il vostro benessere e la vostra sicurezza. Bisogna pertanto garantire una alimentazione aggiuntiva di aria fresca mediante una presa d'aria esterna posta nelle vicinanze dell'apparecchio oppuretramite la posa di una conduttura per l'aria di combustione che porti verso l'esterno od in un vicino locale
areato, ad eccezione del locale caldaia o garage (VIETATO).

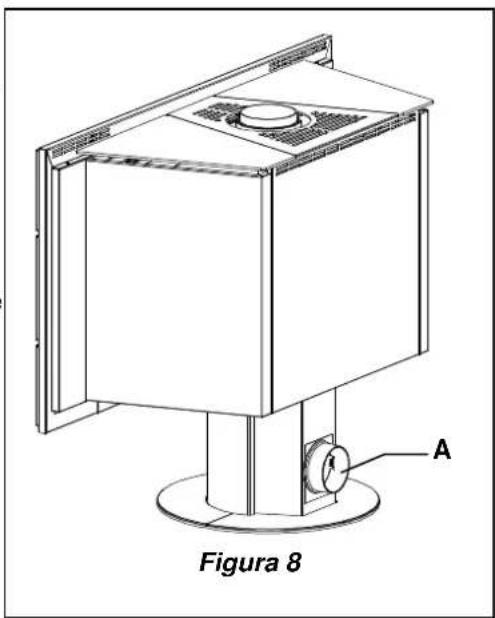

La presente stufa è dotata di un raccordo di collegamento (D.120mm Figura 8 pos.A) ad un tubo flessibile per l'aria comburette esterna che èosto posteriormente nel piedistallo. Il tubo di collegamento devese liscio con un diametro minimo di 120mm , dovra avee una lunghezza massima di 4 m e presentare non più di tre curve. Qualora questo sa collegato direttamente con l'esterno delve essere dotato di un apposto frangivento.
L'entrata dell'aria per la combustione nel luogo d'installazione non deve essere chiusa durante il funzionamento della stufa. E' assolutamente necessario che negli ambienti, in cui vengono fatto funzionare stufe con un tiraggio naturale del camino, venga immessa tanta aria quanta ne è necessaria per la combustione, ossia fino a 20m^3/ ora. Il naturale riciclo dell'aria deve essere garantito da alcune aperture fisse verso l'esterno, la loro grandezza è stabilita da relative normative in materia. Chiedete informazioni al Vostro spazzacamino di fiducia. Le aperture devono essere protette con delle griglie e non devono mai essere otturate. Una cappa di estrazione (aspirante) installata nella stessaStanza od in una confinante provoca una depressione nell'ambiente. Questo provoca la fuoriuscita di gas combusti (fumo denso, odore); è+dunque necessario assicurare un maggiore afflusso di aria fresca.
La depressione di una cappa aspirante puo, nella peggiore delle ipotesi, trasformare la canna fumaria della stufa in presa d'aria esterna risucchiando i fumi nell'ambiente con consequence gravissime per le persone.
9. ACCENSIONE
IMPORTANTE: alla prima accensione è inevitabile che venga prodotto un odore sgradevole (dovuto all'essiccamento dei collanti nella cordicella di guarnizione o delle vernici protettive), che sparisce dato un breve utilizzo. Deve comunque essere assicurata una buona ventilazione dell'ambiente. Alla prima accensione Vi consigliamo di caricare una quantità ridotta di combustibile e di aumento lentamente la resa calorifica dell'apparecchio.
Per effettuare una corretta prima accensione dei prodotti trattati con vernici per alte temperature, occorre sapere quanto segue:
i materiali di costruzione dei prodotti in questione non sono omogenei, infatti coesistono parti in ghisa, in acciaio, in refrattario e in maiolica;
- la temperatura alla quale il corso del prodotto è sottoposto non è omogenea: da zona a zona si registrano temperature variabili dai 300^ ai 500^ ;
durante la sua vita, il prodotto è sopposto a cicii alternati di accensioni e di spegnimento durante la stessa giornata e a cici di intenso utilizzato o di assoluto riposo al variate delle stagioni;
- l'apparecchio nuovo, prima di potersi definire stagionato, dovr èssere sottomosto a diversi cicli di avviamento per poter consentire a tutti i materiali ed alla vernice di completare le varie sollecitationi elastiche;
in particolare inizialmente si potra notare l'emissione di odori tipici dei metalli sottoposti a grande sollecitazione termica e di vernice alla fresca. Tale vernice, sebbene in fase di costruzione venga cotta a 250^ per quale ora, dovra superare più volte e per una certa durata la temperatura di 350^ , prima d incorporarsi perfettamente con le superfici metalliche.
Diventa quindi importante seguire questi piccoli accorgimenti in fase di accensione:
1) Assicuratevi che sua garantito un forte ricambio dell'aria nel luogo dove è installato l'apparecchio.
2) Nelle prime accensioni, non caricareccessivement la camera di combustione (circa metà della quantità indica nel manuale d'istruzioni) e tenere il prodotto acceso per almeno 6-10 ore di continuo, con i registri meno aperti di quanto indicato nel manuale d'istruzioni.
3) Ripetere esta operazione per almeno 4-5 o più volte, secondo la Vostra disponibilità.
4) Successivement caricare sempre più (segundo comunique quanto descripto sul libretto di istruzione relativamente al massimo carico) e tenere possibilmente lunghi i periodi di accensione evitando, almeno in questa fase iniziale, cici di accensione-spegnimento di breve durata.
5) Durante le prime accessioni nessun oggetto dovrebbe essere appoggiato sull'apparecchio ed in particolare sulle superfici laccate. Le superfici laccate non devono essere toccate durante il riscaldamento.
6) Una volta superato il «rodaggio» si potra utilizzato il Vostro prodotto come il motore di un'auto, evitando bruschi riscaldamenti con carichi eccessivi
Per accendere il fuoco consiglio di usare piccoli listelli di legno con carta di giornale oppure altri mezzi di accensione in commercio, esclude tutte le sostanze liquide come per es. alcool, benzina, petrolio e simili.
Il registro per l'aria primaria deve essere aperto, quando tutto estratto (Figura 21A).
Quando la legna comincia ad arde si può caricare altri combustibile, si chiude il registro dell'aria primaria (totto inserto) e si controlla la combustione mediante l'aria secondaria (Figura 2 2A) secondo le indicazioni del paragrafo 10. Durante esta fase, non lasciare mai la stufa alla supervisione.
Mai sovraccaricare la stufa (confrontate la tabella tecnica - quantita max. di combustibile caricabile).
Troppo combustibile e troppa aria per la combustione possono causare surriscaldamento e quindi danneggiare la stufa.
Gli appearecchi con chiusura automatica della porta (tip 1) devono obligatoriamente funzionare, per motivi di sicurezza, con la porta del focolare chiusa (fatta eccezione per la fase di carico del combustibile o l'eventuale rimozione dellacene).
Gli apparecchi con le porte non a chiusura automatica (tip 2) devono essere collegati ad una propria canna fumaria.
Il funzionamento con porta aperta è consentito soltanto previa sorveglianza.
IMPORTANTE: Per motivi di sicurezza la porta del focolare può essere aperta solo durante il caricamento di combustibile. Il focolare deve rinanere chiuso durante il funzionamento ed i periodi di non-utilizzato.
ATTENZIONE: onde evitare la rottura del vetro temperato posto nella parte superiore della stufa, NON appoggiarvi alcun oggetto. La loro rottura cui assere causata solo da shock meccanici (urti o carico eccessivo ecc.). Pertanto la sostituzione non è in garanzia.
Il potere calorifico nominale della stufa è pars a 6 - 8 - 9 kW e viene raggiunto con un tiraggio (depressione) minimo di 12 - 14 Pa (= 1.2 - 1.4 mm di colonna d'acqua).
Con i registri posti sulla facciata della stufa (Figura 2)iene regolata l'emissione di calore del focolare.
Questi devono essere aperti secondo il bisogno calorifico.
La migliorare combustione (emissioni minime)iene raggiunta quando, caricando legna, la maggior parte dell'aria comburette passaattraverso il registrodell'aria secondaria.
Mai sovraccaricare la stufa (confrontate la tabella tecnica - quantita max. di combustibile caricabile).
Troppo combustibile e troppa aria per la combustione possono causare surriscaldamento e quindi danneggiare la stufa. I dati causati da surriscaldamento non sono coperti da garanzia.
Bisogna pertanto usare la stufa sempre con porta chiusa (abbassata) per evitare l'effecto forgia.
| COMBUSTIBLE | Legna (lunghezza 30cm, circonferenza 30 cm ) |
| Max quantità di carico ( kg ) | 1.8 (CAR.4/3) – 2.7 (CAR.16/9) – 2.3 (CAR. CLASSIC) |
| Aria primaria (Figura 2) | CHIUSA |
| Aria secondaria (Figura 2) | APERTA |
| Tempo di combustione | 1 h |
La stufa mod. CARILLON è un appearecchio con combustione a tempo.
Oltre che alla regolazione dell'aria per la combustione, l'intensità della combustione e quindi la resa calorifica della Vostra stufa, è influenzata dal camino. Un buon tiraggio del camino richiede una regolazione più ridotta dell'aria per la combustione, quando uno scarso tiraggio necessita maggiornente di una esatta regolazione dell'aria per la combustione.
Per verificare la buona combustione della stufa, verificate che il fumo che esce dal camino sia trasparente. Se è bianco significica che la stufa non è regolata correttamente o la legna è troppo bagnata; se"Invece il fumo è grigio o nero è segno che la combustione non è completa (è necessaria una maggior quantità di aria secondaria).
11. FUNZIONAMENTO NEI PERIODI DI TRANSIZIONE
Durante il periodo di transizione, ovvero quando le temperature esterne sono più elevate, in caso di improvviso aumento della temperatura si possono avere dei disturbi alla canna fumaria che fanno si che i gas combusti non vengono aspirati completeness. I gas di scarico non fuorescono più completeness (odore intenso di gas).
In tal caso scuotete più frequentlymente la griglia e augmente l'aria per la combustione. Caricate in seguito una quantità ridotta di combustibile facendo si che questo bruci più rapidamente ( con sviluppo di fiamme ) e si stabilizziosi il tiraggio della canna fumaria. Controllate quindi che tutte le aperture per la pulizia e i collegamenti al camino siano ermetici.
12. MANUTENZIONE E CURA
Fate controllare dal Vostro spazzacamino responsable di zona la regolare installment della stufa, il collegamento al camino e l'airazione.
Per la pulizia delle parti smaltate usare acqua saponata o detergenti non abrasivi o chimicamente non aggressivi. IMPORTANTE : si possono usare esclusivamente parti di ricambio espessamente autorizzate ed offerte alla
NORDICA S.p.A. In caso di bisogno Vi preghiamo di rivolverGi al
Vs rivenditore specializzato.
L' APPARECCHIO NON PUO ESSERE MODIFICATO!
12.1. PULIZIA CANNA FUMARIA
La corretta procedura di accensione, l'utilizzo di quantità e tipi di combustibili idonei, il correto posizionamento del registrar dell'aria secondaria, il sufficiente tiraggio del camino e la presenza d'aria comburente sono indispensablei per il funzionamento ottimale dell'apparecchio. Almeno una volta l'anno è consigliabile eseguire una pulizia completa, o qualora sia necessario (problemi di malfunzionamento con scarsa resa). Questa operazione, fattas esclusivamente a stufa fredda, dovrebbe essere svolta da uno spazzacamino che contemporaneamente può effettuare un'ispezione.
Durante la pulizia bisogna togliere alla stufa il cassetto cenere ed il tubo fumi.
Si può pulire il vano di raccolta fumi dal focolare e, dopo aver molto il tubo fumi,anche dal tronchetto di scarico con l'aiuto di una spazzola e di un aspiratore.
Fate attenuatione che后再 la pulizia delle parti smontate vengano reinstallate in modo ermetico.
12.2. PULIZIA VETRO
Tramite uno specifico ingresso dell'aria secondaria la formazione di deposito di sporco, sul vetro della porta, viene efficacamente rallentata. Non può comunique mai essere evitata con l'utilizzo dei combustibili solidi (es. legna umida) e quello non è da considerarsi come un difetto dell'apparecchio.
IMPORTANTE: la pulizia del vetro panoramicico deve essere essequita solo ed esclusivamente a stufa fredda per evitarne l'esplosion. Non usare comunique panni, prodotti abrasivi o chimicamente aggressivi. Lo stesso diciasi per la pulizia del vetro temperatoippo nella parte superiore della stufa.
La corretta procedura di accensione, l'utilizzo di quantità e tipi di combustibili idonei, il correto positizonamento del regimento dell'aria secondaria, il sufficiente tiraggio del camino e la presenza dell'aria comburente sono indispensablei per il funzionamento ottimale dell'apparecchio e per Maintainere pulito il vetro.
ROTTURA DEI VETRI : I vetri esendo in vetroceramica, resistenti fino ad uno sbalzo termico di 750^ , non sono soggetti a shock termici. La loro rottura può essere causata solo da shock meccanici (urti o chiusura violenta della porta ecc.). Pertanto la sostituzione non è in garanzia.
12.3. PULIZIA CASSETTO CENERE

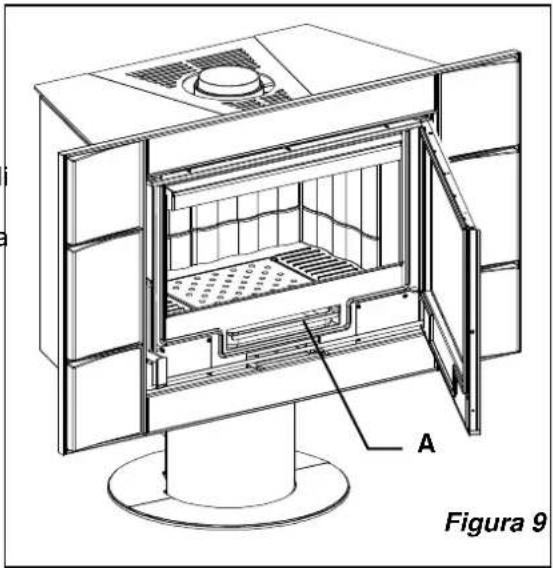

Tutte le stufe-camino e cucine LA NORDICA hanno una griglia focolare ed un cassetto cenere per la raccolta della ceneri (Figura 9 pos.A). Vi consigliamo di svuotare periodicamente il cassetto cenere e di evitarne il riempimento totale, per non surriscaldare la griglia. Inoltre Vi consigliamo di lasciare sempre 3 - 4cm di cenere nel focolare.
ATTENZIONE: le ceneri tolte dal focolare vanno riposte in un recipiente di materiale ignifugo dotato di un coperchio stagno. Il recipiente vaippo su di un pavimento ignifugo, lontano da materiali inflammabili fino allo spegnimento e raffreddamento completo delle ceneri.
12.4. MANUTENZIONE GUIDE ESTENSIBILI (dove presenti)
La porta della stufa per funzionare in maniera silenziosa, affidavitile e robusta viene fissata a delle guid estensibili a sfere. Usando continuamente l'apparecchio, con il tempo, il lubricamente delle guid stesse tende progressivement ad esaurirsi rendendole quindi meno scorrevoli e più rumorose.
Per quello motivio in dotazione ad agli apparecchio viene fornita una siringa di grasso per alta temperatura in maniera da rendere possibile la lubrificazione, da parte dell'utente, delle guidare qualora questo si renda necessario (eccessiva rumorosità o riduzione di scorrevolezza).
Dopo aver totalmente sollevato la porta del camino, usinga siringa in dotazione, aplicare internamente sul binario nel punto visibile più alto possibile, due palline di grasso (correspondenti a 0.5ml della scala graduata della siringa). Fare attenzione ad non eccedere alla quantità consigliata.
Ripetere la stessa operazione sull'altro binario e, sollevare ed abbassare più volte la porta in modo che il grasso si distribuisca su tutte le sfere.
ATTENZIONE: usare esclusivamente il grasso della siringa La Nordica.
Lo stesso grasso cui anche essere usato per lubricare moderatamente le rotelle di rotazione del raccordo fumigirevole in ghisa .
Per la pulizia delle parti smaltate usare acqua saponata o detergenti non abrasivi o chimicamente aggressivi.
Si possono usare esclusivamente parti di ricambio espessamente autorizzate od offerte alla La Nordica. In caso di bisogno, Vi preghiamo di rivolgervi al Vs. rivenditore specializzato.
LA STUFA NON PUO ESSERE MODIFICATA !!
12.5.LE MAIOLICHE
Le maioliche LA NORDICA sono prodotti di alta fattura artigianale e come tali possono presentare micro-punctinature, cavillature ed imperfezioni cromatiche. Queste caratteristiche ne testimoniano la pregiata natura.
Smalto e maiolica, per il loro diverso coefficiente di dilatazione, producono microscrepolature (cavillatura) che ne dimostrano l'effettiva autenticità.
Per la pulizia delle maioliche si consiglia di usare un panno morbido ed asciutto; se si usa un qualsiasi detergente o liquido, quest'ultimo potrebbe penetrare all'interno dei cavilli evidenziaroli in modo permanente.
13. FERMO ESTIVO
Dopo aver effettuato la pulizia del focolare, del camino e della canna fumaria, provvedendo all'eliminazione totale dellacene ed altri eventuali residui, chiudere tutte le portedel focolare ed i relativi registri e sconnettere l'apparecchio dal camino.
Consiglio di effettare l'operazione di pulizia della canna fumaria almeno una volta all'anno; verificare nel fratto l'effettivo stato delle guarnizioni che, se non perfettamente integre, non garantisco il buon funzionamento dell'apprecchio! In tal caso è necessaria la sostituzione delle stesse.
In caso di umidita del locale dove è posto l'apparecchio, sistemare dei sali assorbenti all'interno del focolare.
Proteggere le parti in ghisa grezze, se si vuole mantenere inalterato nel tempo l'aspetto estetico, con della vaselina neutra.
14. COLLEGAMENTO ALLA CANNA FUMARIA DI UN CAMINETTO O FOCOLARE APERTO
Il canale fumi è il fatto di tubo che collega il prodotto alla canna fumaria, nel collegamento devono essere rispettoati quosti semplici ma importantissimi principi:
per nessuna ragione si dovra usare il canale fumo avente un diametro inferiore a quello del collarino di uscita di cui è dotato il prodotto;
- agli metro di percorso orizzontale del canale fumo provoca una sensibile perdita di carico che dovrè eventuallymente essere compensata con un innalzamento della canna fumaria;
- il tratto orizzontale non dovrà comunque mai superare i 2m (UNI 10683-2005);
-gni curva del canale fumi riduce sensibilmente il tiraggio della canna fumaria che dovrare essere eventually compensata innalzandola adeguatamente;
- la Normativa UNI 10683-2005 - ITALIA prevede che le curve o variazioni di direzione non devono in nessun caso essere superiori a 2 compresa l'immissione in canna fumaria.

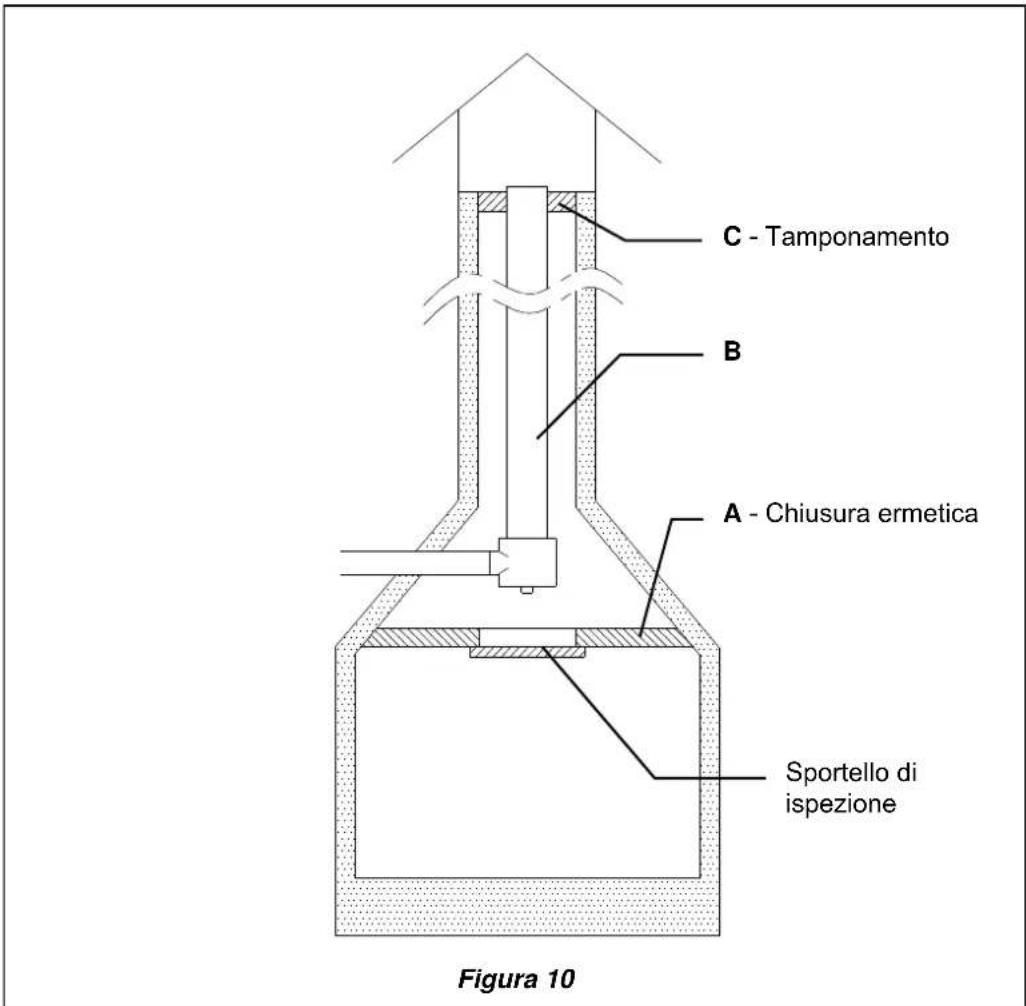

Volendo usare la canna fumaria di un caminetto o focolare aperto, sare necessario chiudere ermeticamente la cappa al di quello del punto di imbocco del canale fumo pos. A Figura 10.
Se poi la canna fumaria è troppo grande (p.e. cm 30x40 oppure 40x50) è necessario intubarla con un tubo di acciaio inox di almeno 200mm di diametro, pos.B, avendo cura di chiudere bene lo spazio rimanente fra il tubo stesso e la canna fumaria immediatamente fatto al comignolo pos. C.
Per qualsiasi ulteriore chiarimento Vi preghiamo di rivolgerVi al Vs. rivenditore di fiducia!
1. TECHNICAL DATA
Definition:
Si rilascia la presente dichiarazione di prestazione molto la responsabilità esclusiva del fabbricante di cui al punto 4.
INFORMAZIONI MARCATURA CE
Si rilascia la presente dichiarazione di prestazione molto la responsabilità esclusiva del fabbricante di cui al punto 4.
INFORMAZIONI MARCATURA CE
Si rilascia la presente dichiarazione di prestazione molto la responsabilità esclusiva del fabbricante di cui al punto 4.
INFORMAZIONI MARCATURA CE
Dati e modelli non sono impegnativi: la ditta si riserva di apportare modifiche e migliorie alla alcun preavviso.
Via Summano, 104 - 36030 Montecchio Precalcino - VICENZA - ITALIA
Tel: +39 0445 804000 - Fax: +39 0445 804040
email: info@lanordica.com - www.lanordica-extraflame.com
