MANUALE UTENTE TL37LC700 TechLine

Installazione a parete del teilevisore TFT (opzionale) 55

Preparazione 57

Caratteristica 57

Caratteristiche pannello 57

Misure di sicurezza 57

Prima di accendere l'apparecchio TV 59

Collegamento alimentazione 59

Collegamenti alla presa di ingresso dell'antenna 59

Come collegare altri dispositivi 59

Inserimento delle batterie nel ricevitore del telecomando 59

Accensione/spegnimento

dell'apparecchio 59

Per accendere l'apparecchio TV: 59

Per spagnere l'apparecchio TV: 60

Impostazioni Iniziali 60

APS (Automatic Programming System, Sistema programmazione automatica) iniziale 60

Funzionamento della TV 60

Funzionamento con i tasti
sull'apparecchio TV 60

Funzionamento con il telecomando .. 61

Sistema menu 61

Menu imagine 61

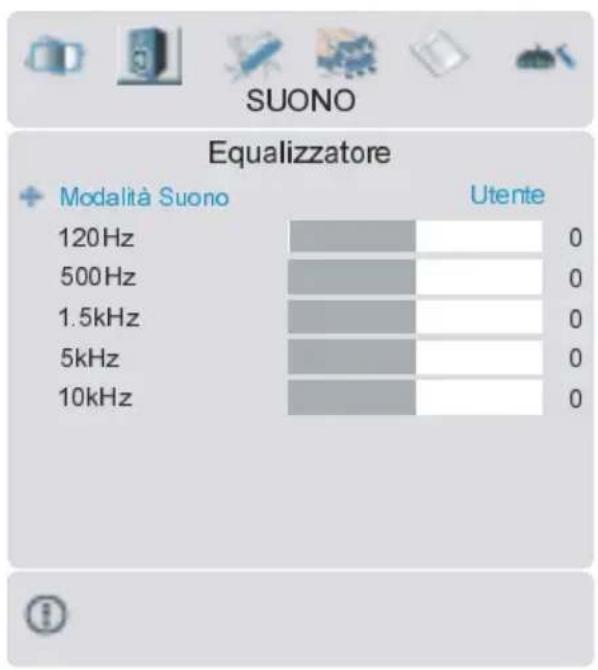

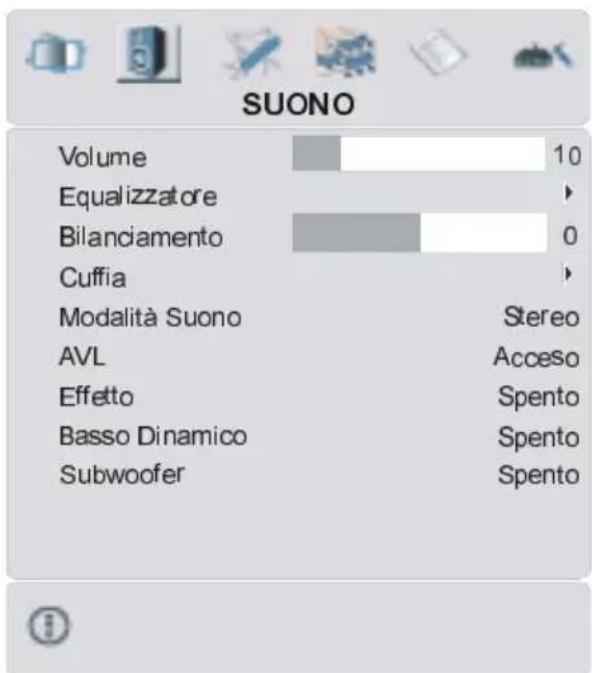

Menu suono 62

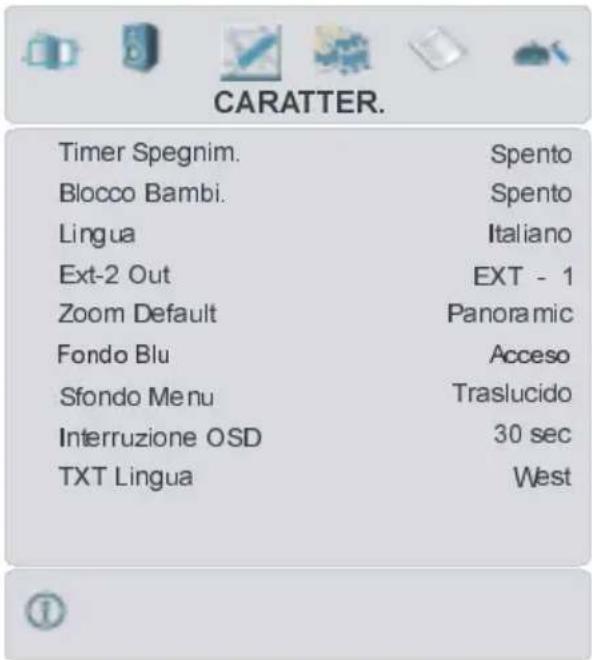

Menu funzione 64

Menu installatione 65

Menuprogramma 66

Menufonte 67

Altre caratteristica 68

Stato TV 68

Indicatore mute 68

Modalità PIP e PAP 68

ImagineFermo 68

Modalità zoom 68

Televideo 69

Per attivare il televideo 69

Per selezionare una pagina del televideo 69

Per selezionare la pagina dell'indice 70

Per selezionare il televideo con un
programma TV 70

Per selezionare il testo a doppi altezza 70

Per mostrare informazioni "nascoste"70

Per fermare ilchio paginaautomatico 70

Per selezionare una paginasottocodice 70

Peruscire dal televideo 70

Per visualizzare l'ora 70

Testo velocel 71

Collegamento di apparecchiature periferiche 71

Alta Definizione 71

Via scart 71

Via ingresso antenna 71

Decoder 72

TV e videoregistrarore 72

Riproduzione NTSC 72

Funzione copia 72

Ricerca e memorizzazione del segnale di prova del videoregistratore 72

Fotocamera e videocamera 72

Per collegare all'ingresso S-VHS 72

Collegamento del decoder al videoregistrarore 73

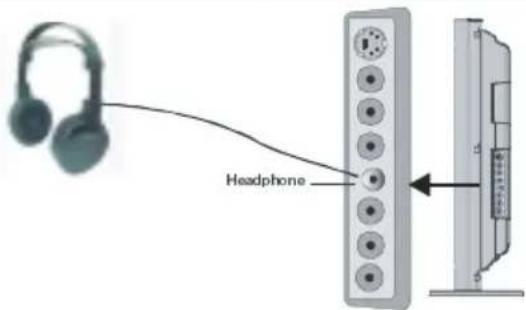

Collegamento cuffie 73

Collegamento dispositivi esterni 73

Collegamento antenna 74

Collegamento di apparecchiature periferiche 74

Suggerimenti 75

Specifiche 76

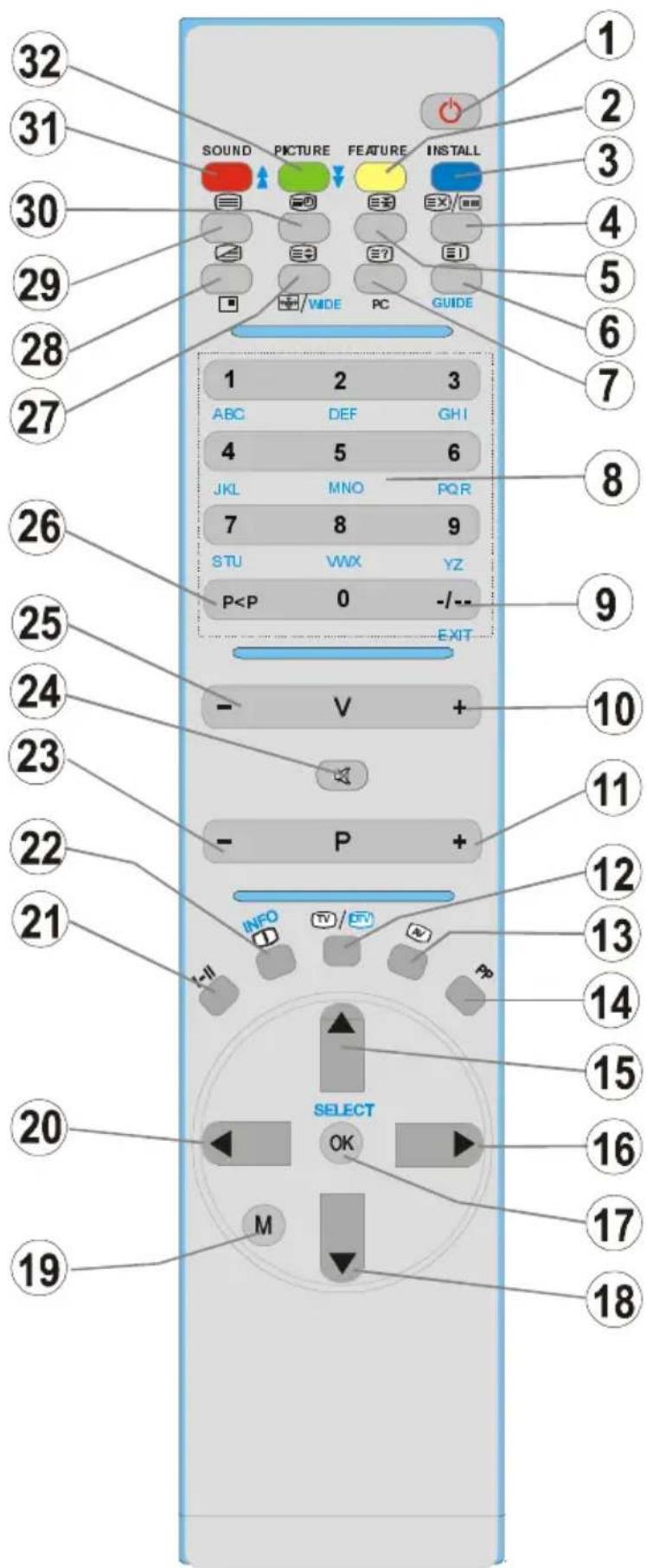

Tasti telecomando

1 (Sta)
GIALLO / FEATURE = menu caratteristiche.
3 BLU / INSTALL = menu installation.
4 aggiernagionodalita PAP
5 Mantenere
GUIDE indices page
⑦ C = );/ modalita PC
8 0-9=Programmazione diretta
9 --- / EXIT = Nessuna funzione
10 V + = volume su
11 P + = programma su
12 TV/TV = TV / menu esci
13 AV = Selezione fonte
14 PP = Selezione modalità immagine (Naturale, cinema, dinamica)
15 cursore su
16 cursore a destra
17 OK/SELECT = Ok / fermo-immagine
18 cursore giu
19 M = menu principale
20 ↓ cursore a sinistra
21 I-II = mono/stereo - dual A-B
22 INFO = Info
23 - P = programma giu
24 muto
25 -V = volume giu
26P<P=programma precedente
IDE/ = poramico/allarga
28 =adalita PIP/mix
29 1elevideo
30 bra / soppagina
31 ROSSO / SOUND = menu suono
32 VERDE / PICTURE = menu imagine

TV AL LCD

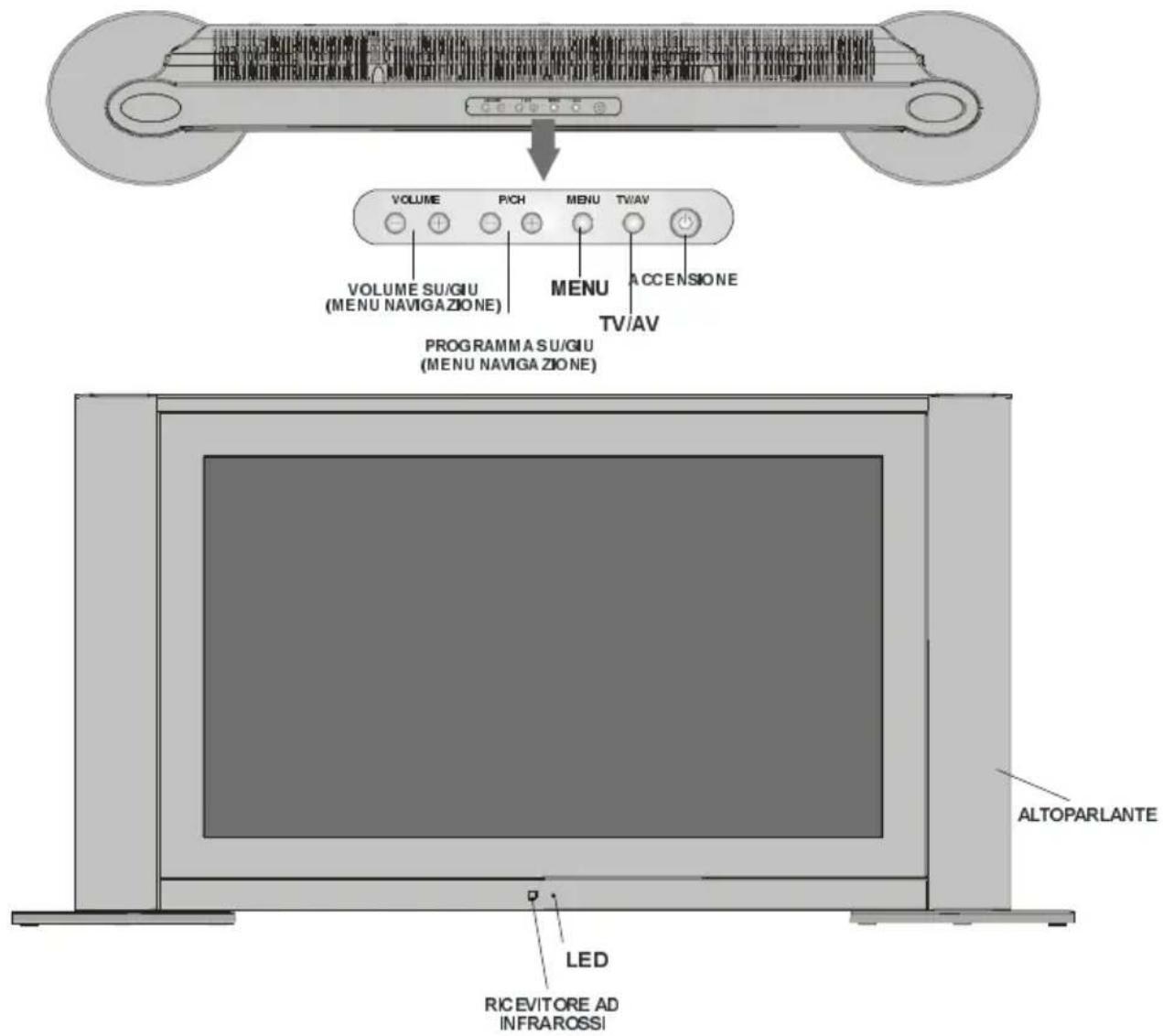

VISUALIZAZIONE ANTERIORE

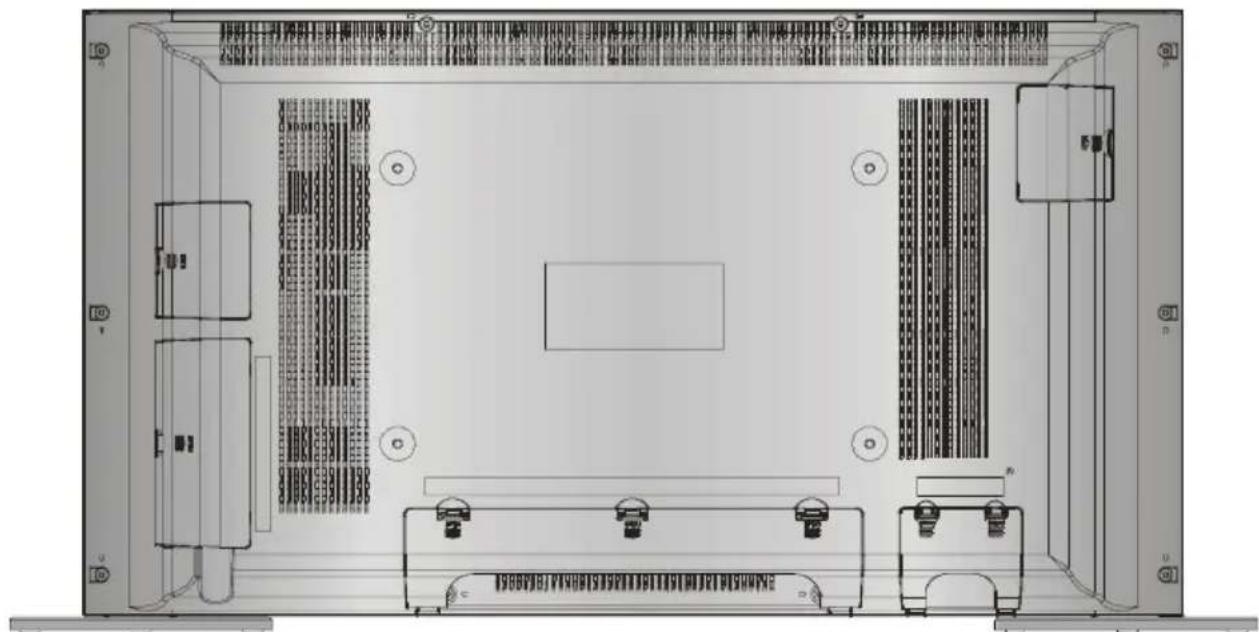

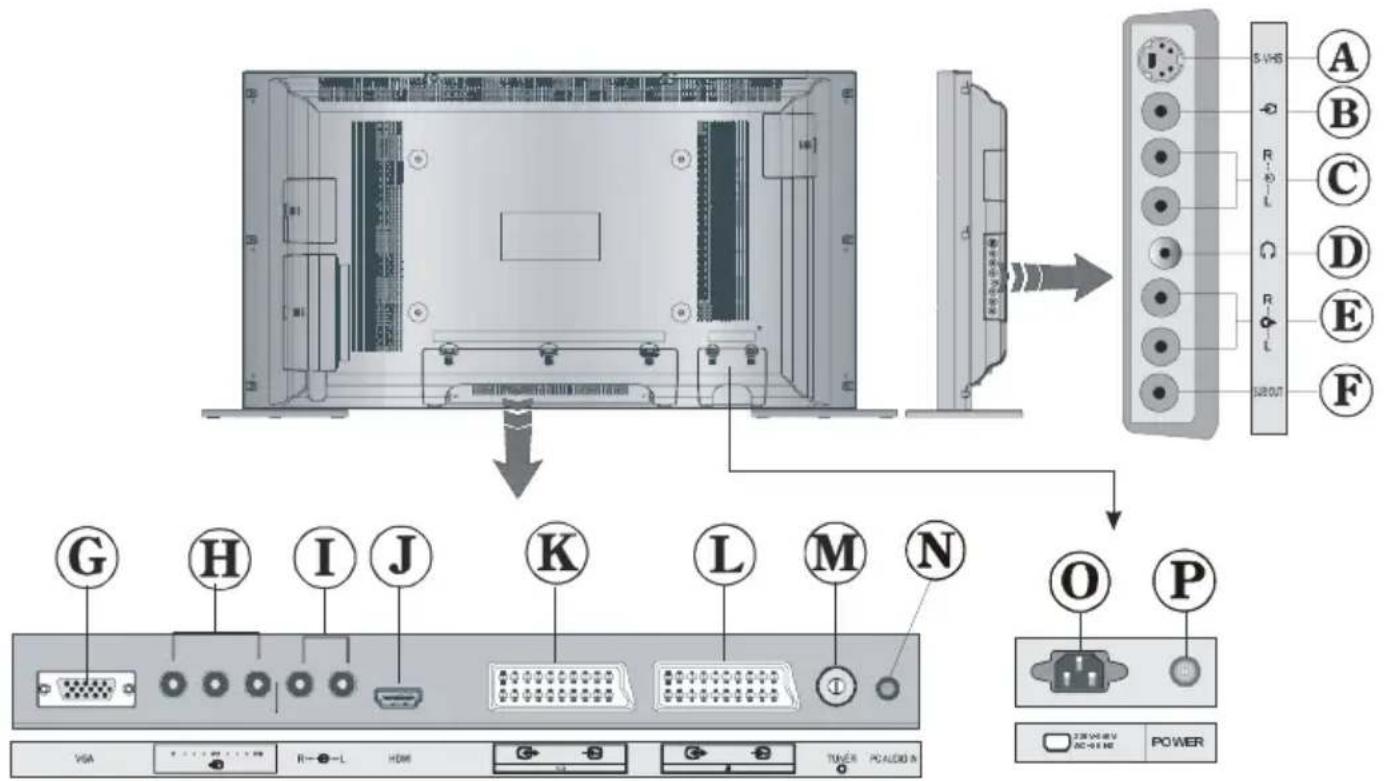

VISUALIZZAZIONE POSTERIORE

A Entrata S-VHS EXT-4S
B Ingresso Video
Entrate Audio
D Headphone
Uscita linea audio
Uscita Subwoofer
⑥ Entrata VGA
ENTRATE Componente Video (YPbPr)
① Entrate Componenti Audio
Entrata HDMI (EXT-5)
KScart 1 (EXT-1)
Scart2EXT-2
Antenna
ENTrata Audio PC
Entrata cavo di alimentazione
Interruttore On/Off (accensione/spegnimento)

Preparazione

Installare lo schermo su una superficie solida orizzontale, come un ravolo o una scrivania.

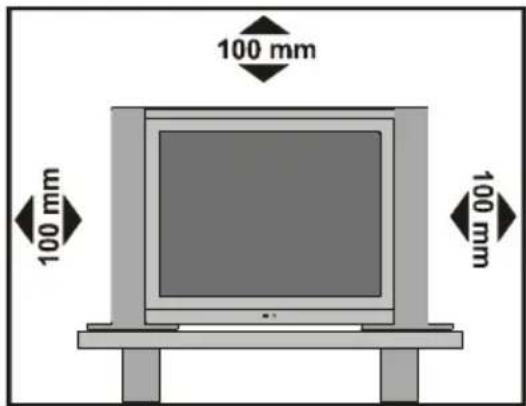

Per la ventilazione, lasciare uno spazio di almeno 10 cm tutto attorno all'apparecchio. Per evitare danni e situazioni di pericolo, per favore non posate oggetti in cima all'apparecchio.

Questo apparecchio cui si sono in climi tropicali e/o temperati.

Installazione a parete del teileisore TFT (opzionale)

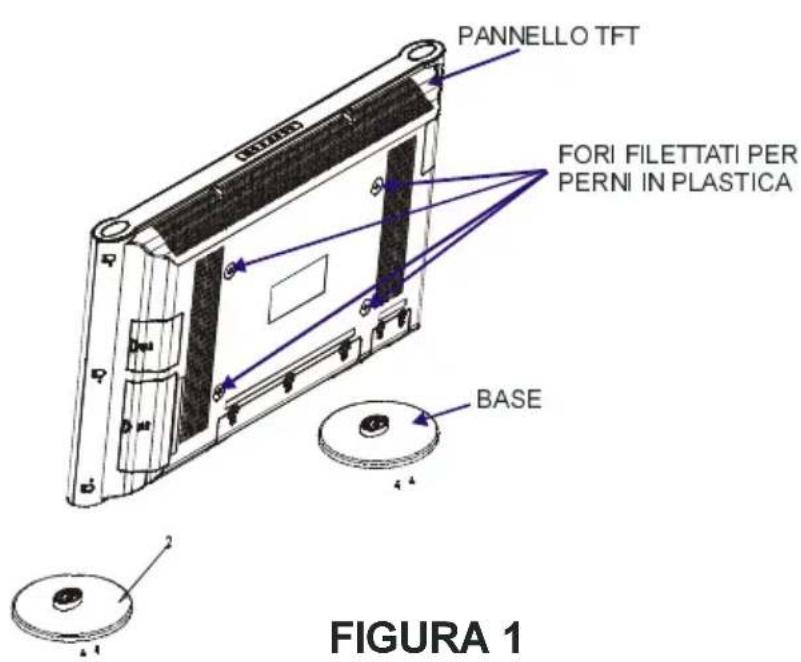

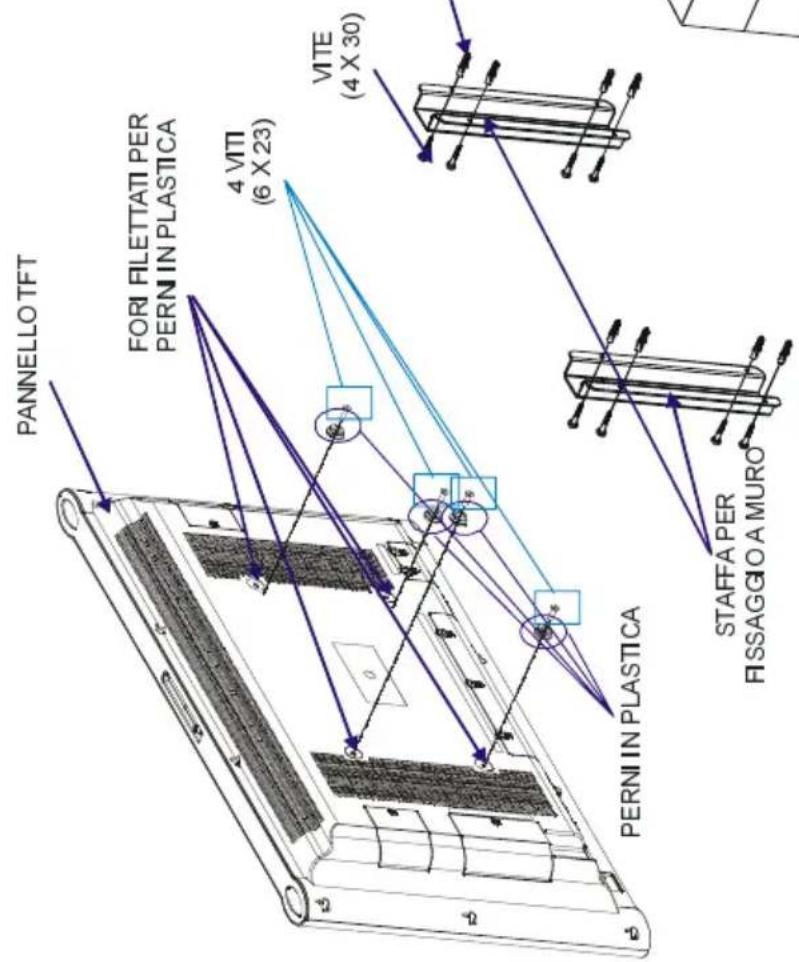

1- Per installare a parete il teilevisore TFT, occorre per prima casa rimuovere la base. (Figura 1). Svitare le 3 viti (M4 x 6) che collegano la base al pannello TFT e rimuovere la base dal pannello TFT stesso.
2- Posizione i 4 perni in plastica in corrispondenza dei fori circulari filettati posti sul retro del pannello TFT e avvitarli al paneLLO TFT con 4 viti (6 x 23).

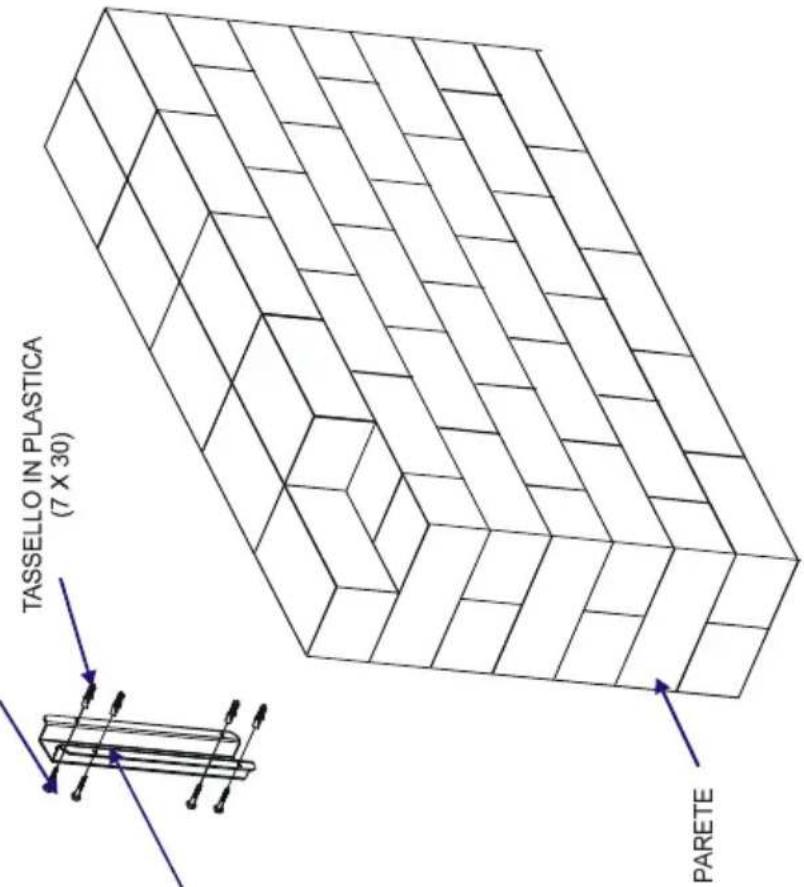

3- Decidere in quale punto della parete fissare il pannello TFT. Fissare lo stencil per il montaggio a parete (vedere Figura 2) sulla parete. Lo stencil per il montaggio a parete si usa per posizionare correttamente i ganci sulla parete.
4-Livellare e segnare con la matita i 4 puncti di fissaggio su ciascun gancio a parete. Praticare i fori per gli anticoraggi in plastica (7x30) e poi fissare iganci con 8 viti (4× 30)
5-Sollevare il pannello TFT e appenderlo ai fori dei ganci a parete utilizzato le 4 viti sul retro del pannello TFT stesso.

GANCIAPARETE

STENCIL PER IL MONTAGGIO A PARETE

FIGURA 2

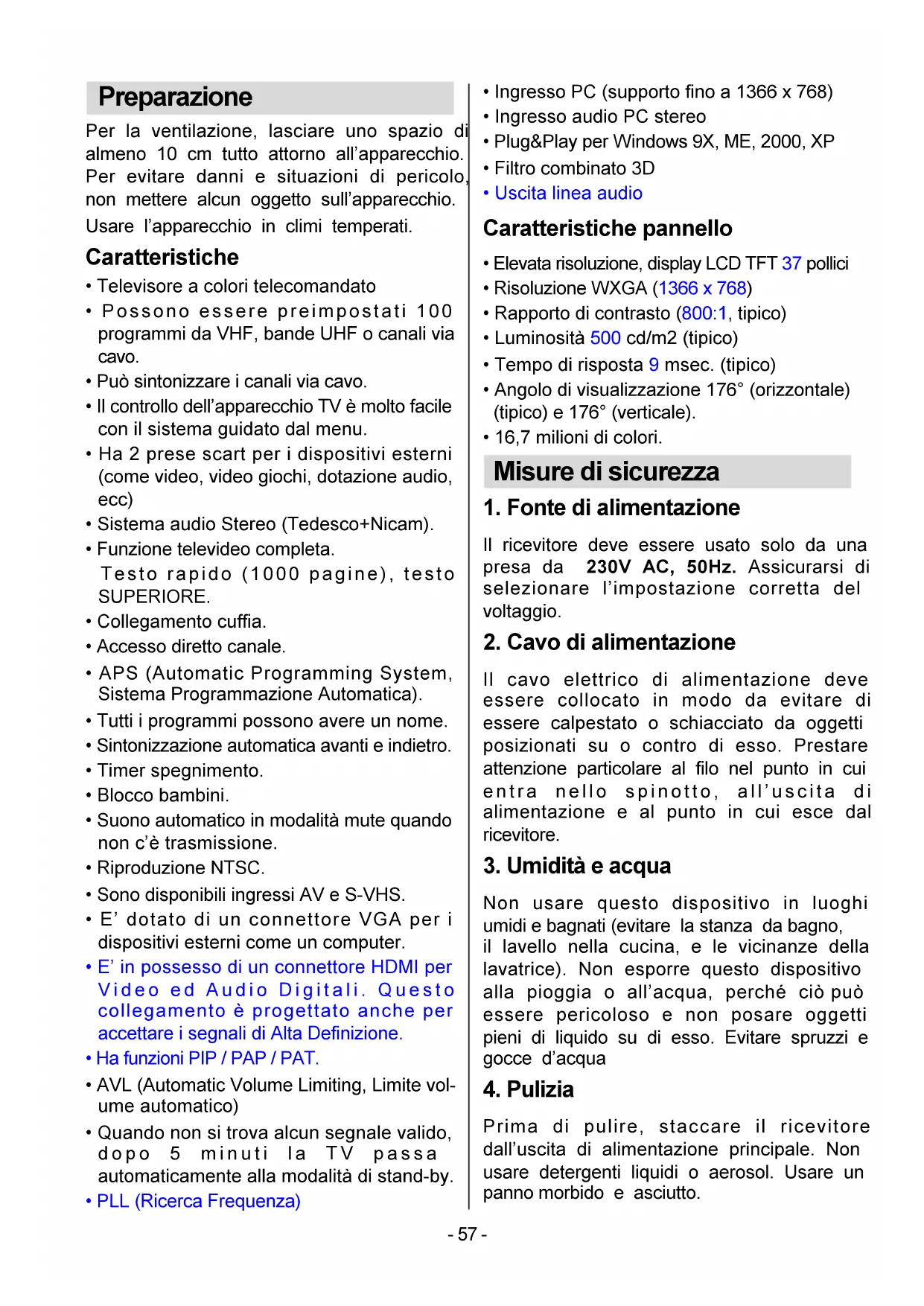

Preparazione

Per la ventilazione, lasciare uno spazio di almeno 10 cm tutto attorno all'apparecchio. Per evitare danni e situazioni di pericolone nonMETTARE alcun oggetto sull'apparecchio. Usare l'apparecchio in climi temperati.

Caratteristica

• Televisore a colori telecomandato
• Possono essere preimpostati 100 programmi da VHF, bande UHF o canali via cavo.
• Può sintonizzare i canali via cavo.
• Il controlledo dell'apparecchio TV è molto fácil con ilsystema guidato dal menu.
• Ha 2 prese scart per i dispositivi esterni (come video, video giochi, dotazione audio, ecc)
• Sistema audio Stereo (Tedesco+Nicam).
• Funzione televideo completa. Testo rapido (1000 page), testo SUPERiore.
• Collegamento cuffia.
• Accesso diretto canale.
• APS (Automatic Programming System, Sistema Programmazione Automatica).
• Tutti i programmi possono avere un nome.
• Sintonizzazione automatica avanti e indietro.
• Timer spegnimento.
• Blocco bambini.
• Suono automatico in modalità mute quando non c'è trasmissione.
  Riproduzione NTSC.
• Sono disponibili ingressi AV e S-VHS.
• E' dotato di un connettore VGA per i dispositivi esterni come un computer.
• E' in possesso di un connettore HDMI per Video ed Audio Digitali. Questo collegamento è progettatoanche per accettare i segnali di Alta Definizione.
• Ha funzioni PIP / PAP / PAT.
  AVL (Automatic Volume Limiting, Limite volume automatico)
• Quando non si trova alcun segnale valido, dopo 5 minuti la TV passa automaticamente alla modalità di stand-by.

• PLL (Ricerca Frenquenza)

• Ingresso PC (supporto fina a 1366 x 768)

• Ingresso audio PC stereo
• Plug&Play per Windows 9X, ME, 2000, XP
• Filtrocombinato3D
• Uscita linea audio

Caratteristica pannello

Elevata risoluzione, display LCD TFT 37 pollici
Risoluzione WXGA (1366 x 768)
Rapporto di contrasto (800:1, tipico)
Luminosità 500 cd/m2 (tipico)
- Tempo di risposta 9 msec. (tipico)
Angolo di visualizzazione 176^ (orizzontale) (tipico) e 176^ (vertecale).
16,7 millioni di colori.

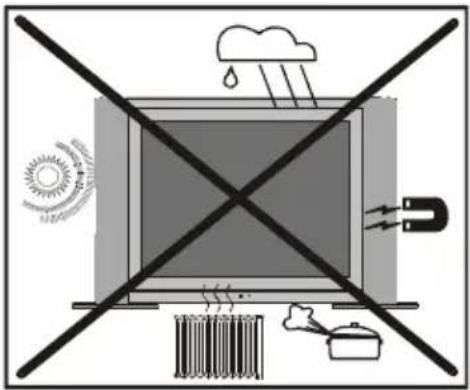

Misure di sicurezza

1. Fonte di alimentazione

Il ricevitore deve essere usato solo da una presa da 230V AC, 50Hz. Assicurarsi di selezionare l'impostazione corretta del voltaggio.

2. Cavo di alimentazione

Il cavo elettrico di alimentazione deve essere collocato in modo da evitare di essere calpestato o schiacciato da oggetti posizionati su o contro diesso. Prestare attenzione particolare al filo nel punto in cui entra dello spinotto, all'uscita di alimentazione e al punto in cui esce dal ricevitore.

3. Umidità e acqua

Non usare quello disposativo in luoghi umidi e bagnati (evitare la stanza da bagno, il lavello nella cucina, e le vicinanze della lavatrice). Non esporre quello disposativo alla pioggia o all'acqua, perché ciò può essere pericoloso e non posare oggetti pieni di liquido su diesso. Evitare spruzzi e gobce d'acqua

4. Pulizia

Prima di pulire, staccare il ricevitore dall'uscita di alimentazione principale. Non usare detergenti liquidi o aerosol. Usare un panno morbido e asciutto.

5. Ventilazione

Le fessure e le aperture sul ricevitore sono destinate alla ventilazione e ad assicurare un funzionamento affidabile. Per evitare il surriscaldamento, queste aperture non devono essere bloccate o coperte in alcun modo.

6. Fulmini

In caso di temporali e fulmini o quando si va in vacanza, scollegare il cavo di alimentazione alla presa di corrente a parete.

7. Pezzi di ricambio

Quando sono necessari dei pezzi di ricambio, assicurarsi che il technique addetto alla manutenzione abbia usato i pezzi di ricambio che sono specificati dal produttore o che abbiano le stesse specifiche dell'originale. Sostituzioni non autorizzate possono causare incendi, shock elettrico, o altri rischi.

8. Assistenza

Per l'assistenza, rivolgersi a personale specializzato. Non togliere il coperchio perché questo può essere come conseguenza shock elettrico.

9. Fonti inflammabili

Non collocare fonti inflammabili sul dispositivo.

ATTENZIONE: quando il dispositorio non è in funzione per lungo tempo, staccare la corrente.

Istruzioni per lo smaltimento dei rifiuti:

• La confezione e i materiali di imballaggio sono riciclabili e devono essere riciclati. I materiali di imballaggio, come la pellicola di rivestimento, devono essere tenuti fuori alla portata dei bambini.

• Le batterie, comprese quale alla metalli pesanti, non devono essere smaltite con i rifiuti domestici. Smaltire le batterie usate in modo rispetto dell'ambiente. Cercare le normative che si applicano alla propria zona.

• La lampada fluorescente catodica a freddonel PANNELLO LCD contiene una piccolaquantità di mercurio, si consiglia di attenersi

alla locale normativa per lo smaltimento.

Avvertenze per il funzionamento dell'apparecchio

• Evitare la frequente riproduzione della stessa immagine. Dopo che è stato riproduotto per lungo tempo un contento statico si raccomanda di visualizzare un'immagine in movimento per almeno il doppio di tempo rispetto alla riproduzione precedente.
• Evitare la frequente riproduzione del formato 4:3 sullo schermo. Dop o che è stata riprodotta per lungo tempo un'immagine in formato 4:3 si raccomanda di visualizzare un'imagine a tutto schermo per almeno il doppio di tempo rispetto alla riproduzione precedente.
• Il contentuto del Teletext e le sovraiimplressioni OSD non dovrebbero essere riprodotti per lungo tempo.
  Non lasciare ininterrottamente l'immagine regolata sulla modalità di fermo immagine o di pausa (ad es. con illettore DVD).
• La riproduzione di trailer non dovrebbe essere effettuata per lunghi lassi di tempo.

Il pannello a cristalli liquidi (LCD) è un prodotto di elevata technologia composto da circa un milione di pixel, in grado di riproduire i più piccoli dettagli d'imagine. Occasionallymente possono apparire sullo schermo alcuni pixel non attivi sotto forma di un minuscolo puntino fisso di colore blu, verde o rosso, tuttaviacdb non pregiudica il buon funzionamento del prodotto."

"NON LASCiare IL TELEVISORE IN STANDBY O ACCESO QUANDO NON SI è IN CASA"

Prima di accendere l'apparecchio TV

Collegamento alimentazione

IMPORTANT: l'apparecchio TV è progettato per funzionare a 230V AC, 50 Hz.

• Dopo aver molto l'imballaggio, fare in modo che l'apparecchio TV raggiunga la temperature ambiente prima di collegarlo all'alimentazione principale.

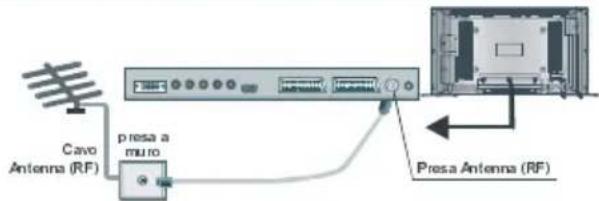

Collegamenti alla presa di ingresso dell'antenna

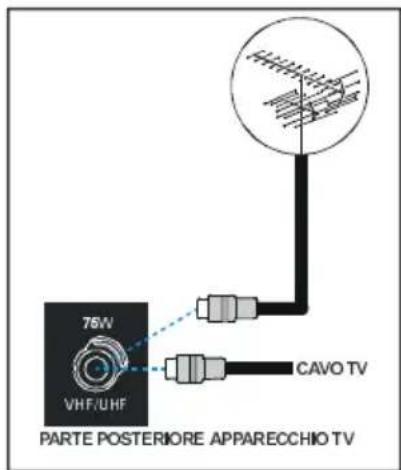

• Collegare l'antenna o la spina del cavo TV alla presa di ingressso dell'antenna situata nella parte posteriori dell'apparecchio TV e collegare la spina del cavo che derives alla presa dell'apparecchio TV situata sui dispositivi (VCR, DVB ecc.)anche a但这a presa.

Come collegare altri dispositivi

IMPORTANTE: spegnere l'apparecchio TV prima di collegare qualsiasi dispositivo esterno.

Le prese per i collegamenti esterni sono sul lato posteriore dell'apparecchio TV. Per collegare altri dispositivi via scart,fare riferimento ai manuali dei relativi dispositivi.

Inserimento delle batterie nel ricevitore del telecomando

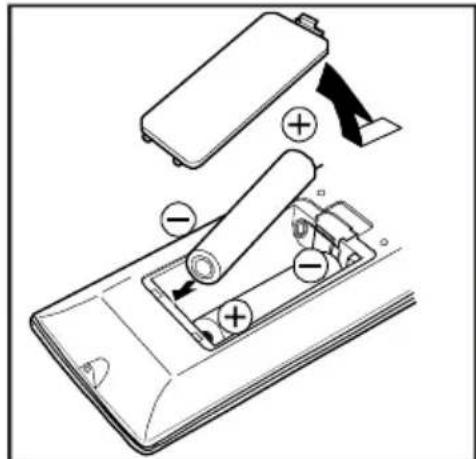

• Togliere il coperchio della batteria situato sulla parte posteriore del ricevitore, tirando delicatamente verso il basso alla parte indicata.

• Inserire due batterie AA/R6 o dello stesso tipo. Mettere le batterie nella giusta direzione.

Rimettere aosto il coperchio della batteria.

NOTA: togliere le batterie dal ricevitore del telecomando quandoesso resta inutilizzato per lungo tempo. In caso contrario, si può danneggiare a causa di fuoriuscita delle batterie.

Accensione/spegnimento dell'apparecchio

Per accendere l'apparecchio TV:

L'apparecchio TV si accenderà in due fasi:

1- Connette il cavo di alimentazione alsystema. Premere il pulsante power on/off " ① situato vicino alla presa di corrente. Poi, l'apparecchio TV passa da solo in modalità stand-by e il LED davanti alla TV diventa ROSSO.

2- Per accendere la TV alla modalità di stand-by è possibile:

Premere un tasto numero sultelecomando in modo da selezionare un numero di programma,oppure,

premere il tasting, "-P/CH" o "P/CH-" sulla parte superiore della TV o premere il tasting, "-P" o "P+" sul telecomando, in modo che sia selezionata l'ultima modalità su cui l'apparecchio è stato spento.

Con l'uno o l'altro metodo la TV si accenderà e il LED diventa VERDE.

Per spagnere l'apparecchio TV:

• Premere il tasto " (stand-by)" sul telecomando, in modo che l'apparecchio TV passi alla modalità stand-by e il LED diventi ROSSO.

Per spagnere completamente l'apparecchio TV, premere l'interruttore On/Off "①",

oppure,

staccare il cavo di alimentazione alla presa principale.

Impostazioni Iniziali

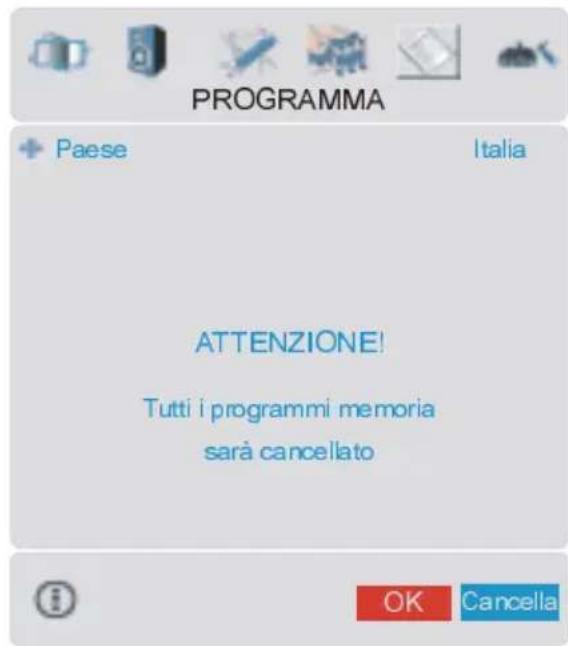

APS (Automatic Programming System, Sistema programmazione automatica) iniziale

Il menu che segue sare visualizzato sullo schermo quando si accende l'apparecchio TV per la primaolta. APS, perché e selezione tutti i canali e li memorizza automaticamente nell'apparecchio TV, a seconda della trasmissione dei sistemi di programma della zona.

PROGRAMM.AUTOM.

Lingua

Paese

Italiano

italia

CONTROLLARE CAVO ANTENNA PROGRAMMAZIONE AUTOMATICA

OK

Cancela

Innanzitutto scegliere la lingua e il paeseutilizzando i tasti / e 1 / 1 .Questoavviare il processodi sddetioneirinABSPeraviare APS, premere il tasto ROSSO o "OK".

Dopo la finalizzazione diari ARBS, alatabella programmi comparirà sull'schermo. Nella tabella programmi, si vedanno i numeri ed i nomi dei programmi assegnatiagli stessi.

Se non si accettano le posizioni e / o i nomi di programma dei programmi, èpoccibile:,ncbiarli nll menu ppoggaammaa. (Vedere pagina 66)

Funzionamento della TV

E' possible far funzionare l'apparecchio TV usingo sua il telecomando che i tasti sull'apparecchio.

Funzionamento con i tasti sull'apparecchio TV

L'impostazione del volume e la selezione del programma possono essere fatte usando i tasti sul pannello di controllo nella parte superiore dell'apparecchio TV.

Impostazione volume

Premere il tasto "VOLUME -" per abbassare il volume o quello "+" VOLUME" per alzarlo, in modo che una Scala di livello del volume (slider) sare visualizzata nella parte inferiore dello schermo.

Selezione programma

Premere il tasto "+"P/CH" per selezionare il programma successivo o il tasto "P/CH-" per selezionare il programma precedente.

Per accedere al menu

Premere il tasto "MENU" sul pannello di controllo nella parte superiore dell'apparecchio TV per entrare nel menu.

I tasti "+"P/CH" / "PCH-" e "VOLUME-""+ VOLUME"sull'apparecchio TV sono usati come tasti di navigazione nel menu.

Modalità AV

Premere il tasto "TV/AV" sul pannello di controllo sulla parte superiore dell'apparecchio TV per far passare l'apparecchio TV alle modalità EXT.

Funzionamento con il telecomando

Il telecomando dell'apparecchio TV è progettato per controllare tutte le funzioni dell'apparecchio TV. Le funzioni saranno descritte seguendo ilsystema menu dell'apparecchio TV.

Le funzioni del sistema menu sono descripte nella sezione ricercaistema menu.

Impostazione volume

Premere il tasto "V +" per augmentare il volume. Premere il tasto "- V" per abbassare il volume. Una Scala di livello del volume (spider) sare visualizzata nella parte inferiore dello schermo.

Selezioneprogramma

(Programma precedente o successivo)

• Premere il tasting " - P" per selezionare il programma precedente.
• Premere il tasting "P +" per selezionare il programma successivo.

Selezione programmata (accesso diretto):

Premere i tasti numerici sul telecomando per selezionare i programmi tra 0 e 9 L'apparecchio TV passera al programma selezionato dopo un breve ritardo.

• Per un numero di programma a due cifre, inseire entro 2 secondi il secondo numero dopo aver premuto il primo numero.

Sistema menu

L'apparecchio TV è stato progettato con un sistema menu per garantire una gestione facile di un sistema multifunzionale.

Premere il tasto "M" per entrare nel menu. Premere il tasto / per selezionare un titolo di menu e poi il tasto / per selezionare una voce del menu e il tasto / o "OK" per entrare nella voce del menu.

L'accesso diretto ad alcuni menu è possible usando i tasti colorati su telecomando:

Tasto rosso Menu suono

Tasto verde Menu imagine

TastogialloMenufunzione

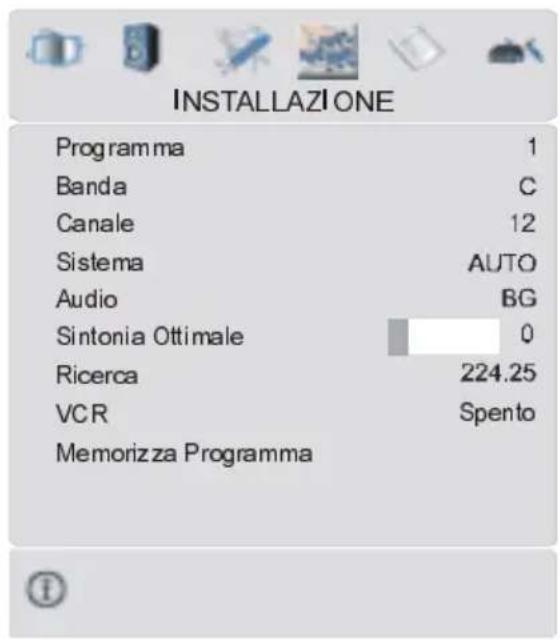

Tasto blu Menu installmente

• Premere il tasto "M" o TV per tornare al menu precedente.

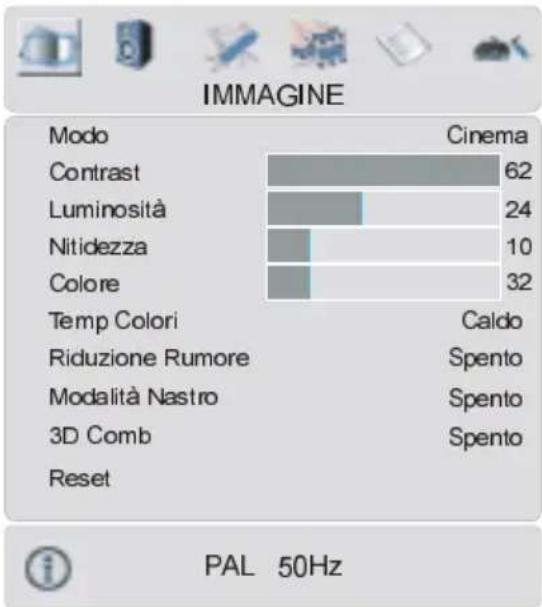

Menu imagine

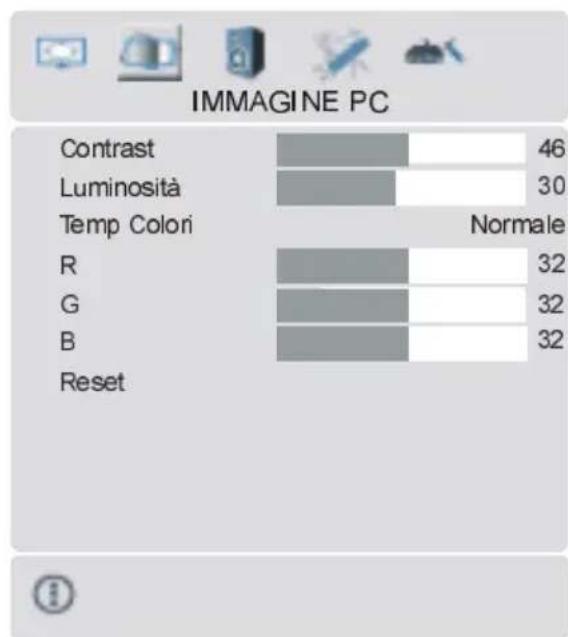

Premendo il tasting « /», selezionare la prima icona. Il menu immagine compare sullo schermo.

Modalità

Premendo il tastto / / selezionare Moodto. Premere il tastto / per scegliere una di queste opzioni. Naturale, Cinema e Dynamic.

La modalità immaginée ppuòesserearchoe cambiata direttamente preemmento illtastoo PP" sull telecomando.

Contrasto

Premendo il tasta /, selezionare Contrast. Premere ill tasta per auminentare ill contrasto. Premere ill tasta per dimimuiire ill contrasto. Il llielto diicocontratastoppucesse regolato tra 0 e 63.

Luminosità

Premendo ill tasto / selezionare Luminosità. Premere il tasto per aumentare la luminosità. Premere il tasto per diminuire la luminosità. Il livello di luminosità può essere regolato tra 0 e 63.

Nitidezza

Premendo il tasting /▼, selezionare Nitidezza. Premere il tasting per augmentare la nitidezza. Premere il tasting per diminuire la nitidezza. Il livello di nitidezza può essere regolato tra 0 e 31.

Colore

Premendo il tasto / , selezionare Colore. Premere il tasto per augmentare il colore. Premere il tasto per diminuire il colore Il livello di colore cui possero essere regolato tra 0 99.

Colore-tinta

Questa voce è visualizzata nel menu imagine quando l'apparecchio TV riceve un segnale NTSC. Premendo il tasting / selezionare Colore-tinta. Premere il tasting per augmentare il livello di tinta. Premere il tasting per diminuire il livello di tinta. Il livello di colore-tinta può essere regolato tra -31 e 31.

Temp colori

Premendo il tasting / , selezionare Temp colori. Premere il tasting / per scegliere una di queste opzioni. Freddo, Normale e Caldo.

Riduzione Rumore

Questa voce viene usata per ridurre i rumore dell'immagine e per migliorare la qualita dell'immagine in segnali deboli.

Premendo il tasting /▼, selezionare Riduzione Rumore. Premere il tasting /▼ per impostare il livello di riduzione rumore a Spento, Basso, Medio o Alto.

Modalità Nastro

I nastri sono registrati in un numero diverso di inquadrature per secondo rispetto ai normali programmi tevisivi.

Premendo il tasting /▼, selezionare Modalità Nastro. Premere il tasting /▼ per impostare questa funzione a accesso o spento. Attivare questa funzione quando si guardano i film per vedere chiaramente le scene di movimento veloci.

3D Comb

3D Comb è usato per migliorare le transizioni di colori e la qualità di colore delle immagini.

Premendo il tasting /▼, selezionare 3D Comb. Premere il tasting /▼ per impostare但这a funzione su On o Off.

Reset

Premendo il tasto / , selezionare Reset. Premere il tasto / o "OK" per riportare le modalità dell'immagine alle impostazioni predefinite in fabbrica.

Menu suono

Premendo il tasting /▼, selezionare la seconda icona. Il menu suono compare sullo schermo.

Volume

Premendo il tasto / selezionare Vol-ume.Premeneiltastoo per aumentare ill livello del volume.Premeneeiltatstod per diminuire ill liveltoedvolomeell liveltdidi volume puo essene negpatotta00ee683.

Equalizzatore

Premendo il tasto /▼, selezioneare Equalizer.. Premene il tasto/ ▶ o “OK” per entrare nel menu equalizzatore.

Nel menu esqualizzatore la moddatiassuno.
puo essene cambiatainn Utente,ReppRokk,
Jazz, Piatto e Classico premendo il tasto />. Lle impostazioni idelmenue equalizatatore
possono essere cambiate ssoqquaddolala modalità suono è Utente. Selezionale la
frequenza desiderata com illtasto/ e
aumentare o diminuire l'ihentia adidi
frequenza, premendo il tasto /|.

Premere il tastò “M” per tornare al menu precedente.

Bilanciamento

Premendo il tasto / , selezionare Bilanciamento. Premere il tasto per aumentare il bilanciamento a destra. Premere il tasto per aumentare il bilanciamento a sinistra. Il livello di bilanciamento può essere regolato tra -31 e 31.

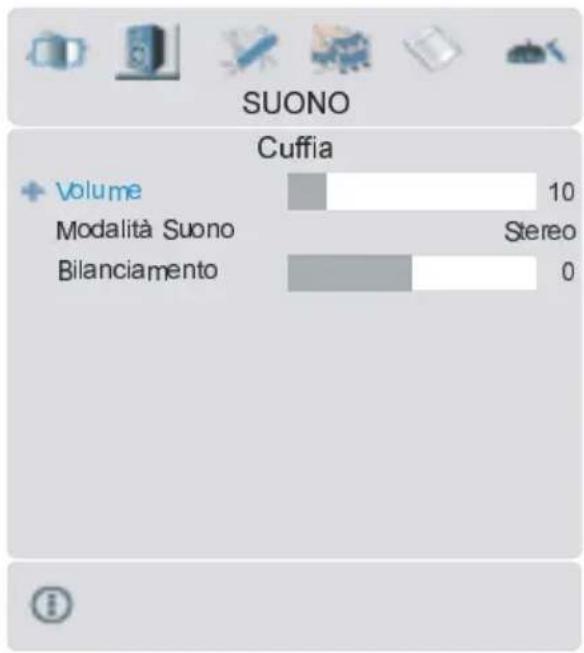

Cuffia

Premendo il tasting /▼, selezionare Cuffia. Premere il tasting / / o “OK” per entrare nel menu volume

Volume

Premendo il tasto / , selezionare Volume. Premere il tasto per sollevare il livello di volume hp. Premere il tasto per abbassare il livello di volume hp. Il livello di volume della cuffia può essere regolato tra 0 e 63.

Modalità Suono

Premendo il tasto / , selezionare Modalità Suono. Premere il tasto / perambiare la modalità suono.

La modalità suono è usatappercidetificada modalità suono dtella coffifiaeeppu desessere impostata a mono, stereo, dual a o dual b a seconda della trasmissione.

Bilanciamento

Premendo il tasting /▼, selezionare Bilanciamento. Premere il tasting per aumentare il bilanciamento a destra. Premere il tasting per ridurre il bilanciamento a sinistra Il livello di bilanciamento cui essere regolato tra -31 e 31.

Premere il tasting "M" per tornare al menu precedente.

Modalità Suono

Premendo il tasting /▼, selezionare Modalità Suono. Premere il tasting /▼ perambiare la modalità.

E' possibile selezionare la modalità mono, stereo, dual A o dual B solo se il canale selezionato supporta quella modalità.

Nel caso di trasmissioni bilingue (Dual Sound), è possibile selezionare la lingua originale o doppiata usingo I'opzione modalita.

AVL

La funzione Automatic Volume Limiting, Limite Volume Automatico (AVL) regola il suono per ottenerile livello di produzione fissa tra i programmi che hanno diversi livelli di suono.

La pressione del tasto / attiva o disattiva esta funzione.

Effetto

E' possibile usare questa funzione per attivare o disattivare l'effetto suono. Se l'audio corrente è mono e l'effetto suono è attivato, alla il suono sare udito come se fosse stereo. Se l'audio corrente è stereo, l'attivazione di questo effetto produrra un effetto più spaziale.

La pressione del tasto / attiva o disattiva Questa funzione.

Basso Dinamico

Basso dinamico è usato per aumento l'effetto bassi dell'apparecchio TV.

Premendo il tasting / , selezionare Basso Dinamico. Premendo il tasting / impostare basso dinamico a Basso, Alto o Spento. Non è consigliabile selezionare alto se si ascolta a livelli di volume alto. E' presente un'uscita subwoofer che può accettare un subwoofer attivo se si desidera realizare livelli molto alto di bassi.

Subwoofer è attivo solo se basso dinamico è impostato su Spento.

Subwoofer

E' possibile collegare al dispositivo un subwoofer esterno, attivo per consentire un effetto bassi più profondo.

Premendo il tasting /▼, selezionare Subwoofer. Subwoofer cui esere impostato a accesso o spento.

Basso dinamico è attivo solo se subwoofer dinamico è impostato su accesso.

Impostare Subwoofer su accesso quando si collega un subwoofer esterno al dispositivo.

Menu funzione

Premendo il tasting «/», selezionare la terza icona. Il menu funzione compare sullo schermo.

Timer spegnimento

Premendo ill tasto / , selezionane Timer spegnim. Il timer puo dedeeepprogrammatotra spento e 220oreinintatera/aliidi di01himoituti premendo ill tasto / . Se ill timer spegnimento e attiwatto, aalafifinedebrara selezionata II'apparecchio TV passa automaticamente alla modalità di stand-by.

Blocco Bambini

E' possibile usare quello comando per evitare che i bambini accendano l'apparecchio TV o cambino i programmi o le regolazioni ecc. essere il telecomando.

Il dato blocco bambini cui è essere impostato con il tasto «/» sua su On che su Off. Quando è selezionato Spento, non ci sare nell'innazza nel funzionamento

dell'apparecchio TV. Quando è selezionato Acceso, l'apparecchio TV può essere controllato manualmente dal telecommando. In questo caso i tasti del pannello di controllo, tranne il tasto Acceso/Spento, nella parte posteriore della TV non funzioneranno. Se viene premuto uno di quosti tasti, sullo schermo comparirà "Child Lock On (blocco bambini attivo).

Lingua

Premendo il tasto / , selezionare Lingua. Premendo il tasto / , è possibile selezionare la lingua.

Ext-2 Out

Premendo il tasto / , selezionare Ext-2 Out. E' possibile impostare Ext-2 Out to TV, EXT-1, EXT-3, EXT-4, EXT-5 o PC premendo il tasto / .

Note: Solo l'uscita audio è disponibile per EXT-3, EXT-5 e PC. Le altre opzioni hanno sa le uscite audio che video.

Zoom default

Premendo il tasto / , selezionare Zoom Default. E' possibile impostare Default Zoom su Panoramic, 4:3 o 14:9 Zoom premendo il tasto / .

Se non c'é alcun WSS o alcuna informazione sulla proportione (dimensione imagine) e la modalità zoom è selezionata come Auto premendo il tasto WIDE, alla la modalità zoom cambiera automaticamente all'impostazione Default Zoom. Vedereanche modalità zoom a pagina 68.

Fondo Blu

E' possible impostare l'apparecchio TV per passare automaticamente ad uno schermoblu se il segnale è debole o assente, o quando non c'é nessun input da un dispositivo esterno.

La funzione fondo blu cui èsso attivata o disattivata, premendo il tasting.

Sfondo Menu

Premendo il tasting /▼, selezionare Sfondo Menu. E' possibile cambiare menu sfondo in traslucido o opaco premendo il tasting /▼.

Interruzione OSD

Premendo il tasting /▼, selezionare Interruzione OSD. Premere il tasting /▼ perambiare l'interruzione OSD a 15 sec, 30 sec o 60 sec.

TXT Lingua

Premendo il tasto / , selezionare TXT Lingua. Premere il tasto / perambiare la lingua del televideo in West, East, Cyrillic, Turk/Gre o Arabic Sarà normalmente impostata a West per l'Europa Occidentale.

Menu installmente

Premendo il tasting / /, selezionare la quarta icona. Menu installation compare sullo schermo.

Programma

Premendo il tasto / 一 selezionare Pro- gramma. Premere ilttastdo/ per selezionare ill numero dell programma. E' possibile anche insertire um numero coni i tasti numerici sul telecomando. Ci sono 100 programmi memorizzati tra 0 e 99.

Banda

La banda cui essere selezionata sua "C" che "S", premendo il tasting /

Canale

Il canale più essereambiato con il tasto / o con i tasti numerici.

Sistema

Premendo il tasting /▼, selezionare Colour System. Premere il tasting /▼ perambiare il sistema in PAL, SECAM, PAL60 o AUTO.

Se ilsystemasuono è impostatosu SECAM non è disponibile per ilsystema.

Nota: in modalità EXT, è possibile scegliere ancche NTSC 3.58 e NTSC 4.43.

Audio

Premendo il tasto / , selezionare Audio. Premere il tasto / perambiare l'audio in BG, DK, I, L o LP.

Sintonia Ottimale

Premendo il tasting /▼, selezionare Sintonia Ottimale. Premere il tasting /▼ per regolare la sintonia.

Ricerca

Premendo il tasto / , selezionare Ricerca. Premere il tasto / per avviare la ricerca programmi. La ricerca si fermera quando si trova un segnale. E'anche possibile insere un valore di frequenza direttamente premendo i tasti numerici.

VCR (Video Cassette Recorder, videoregistrar)

• Questa você pode essere vista intuithe le modalità tranne EXT-3, EXT-5 e PC.

• Se si desidera guardare una fonte VCR da una di queste modalità, alla è preferibile impostare la modalità VCR su "on". Per questo, quando il cursore è su quella你可以, premere i tasti / per impostarlo su "Acceso".

• Se si desidera guardare un "DVD, alla si deve impostare esta会让你 su "Spento".

Memorizza Programma

Premendo il tasting /▼, selezionare Memorizza Programma. Premere il tasting / e in "OK" per memorizzare le regolazioni. "Program Stored" sera visualizzato sullo schermo.

Menuprogramma

Premendo il tasting / / selezionare la quinta icona. Il menu programma compare sullo schermo.

01	ITV	11	C-43
02	ZDF	12	C-64
03	CH5	13	C-68
04	C-02	14	S-40
05	C-05	15	-----
06	C-06	16	-----
07	C-08	17	-----
08	C-21	18	-----
09	C-23	19	-----
10	C-35	20	-----

Muovendo il cursare imqqatttodiazioniie è possibile raggiungere 20 ppoggaannmineta stessa pagina. E' aantochepposbbidessoenere le pagine imatto eimblasseppremendodotastisti di navigazione per weetbeetuttti proprogrammi nella modalita TV (thanne lamodalitaAAV).

Per mezzo dtel coussoe,lasseleziionedei programmi e fatta aotomatticamente.

Nome:

per cancellare il nome di un programma stabilito, selezionare il programma e premere il tasting ROSSO.

La prima lettera del nome selezionato inizia a lampeggiare. Premere il tasting / perambiare quella lettera e il tasting / per selezionare le altre lettere. Premendo il tasting ROSSO, è possibile memorizzare il nome.

Inserisci:

selezionare il programma che si desidera inseire con i tasti di navigazione. Premere il tasto VERDE. Per mezzo dei tasti o navigazione, spostare il programma selezionato allo spazio del programma stabilito e premere alla tasto VERDE.

Cancella:

per cancellare un programma, premere il tasto GIALLO. Premendo ancora il tasto GIALLO si elimina il programma selezionato dall'elenco dei programmi e i programmi successivi si spostano di una posizione verso l'alto.

APS (Automatic Programming System, Sistema programmazione automatica)

Quando si preme il tasting BLU per APS, sare visualizzato il seguente schermo di avvertimento.

Premere illtasto BLU percaroedlaeeARSSs e non si dbesidera caaneel'ekencode programmi in usso.

Per continuare APS, innanzitutto selezionare il paese, premendo il tasting «/» poi premere il tasting ROSSO o “OK”.

Dopo la finalizzazione di APS, la tabella programmi comparirà sullo schermo.

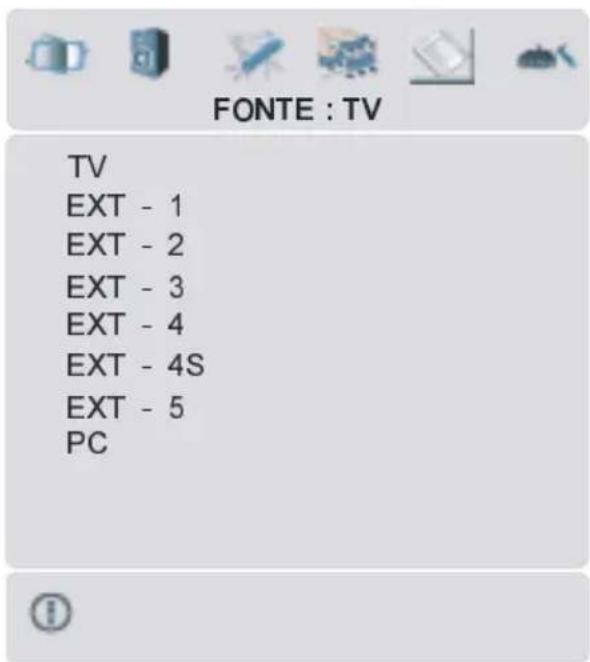

Menu fonte

Premendo il tasto / / , selezione manelaasssta icona. lnmenuuufdoftecoopnpraeresuolo schermo.

Nel menu fonte, evidenziate una fonte premendo il tasto / e spostarsi a quale modalità, premendo il tasto o "OK".

Modalità PC

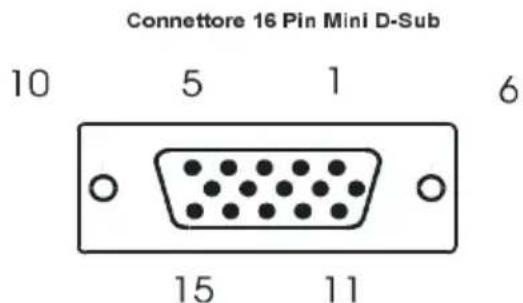

Installazione

• Spagnere sua il computer che il monitor prima di fare qualunque collegamento.
• Impostare correttamente la risoluzione del PC prima di collegarlo all'apparecchio TV. Vedere la tabella a pagina 25 per le modalità supportate.
• Usare un cavo D-SUB per collegare l'ingresso PC dell'apparecchio TV all terminale di uscita RGB del computer.

• Stringere le viti del cavo del monitor sono a collegare con sicurezza i connettori (stringere solo con le dita).

In modalità TV, si può entrare direttamente in modalità PC premendo il tasto PC.

Sistema menu in modalità PC

Premere il tasting M. Il menu sare visualizzato nel mezzo dello schermo.

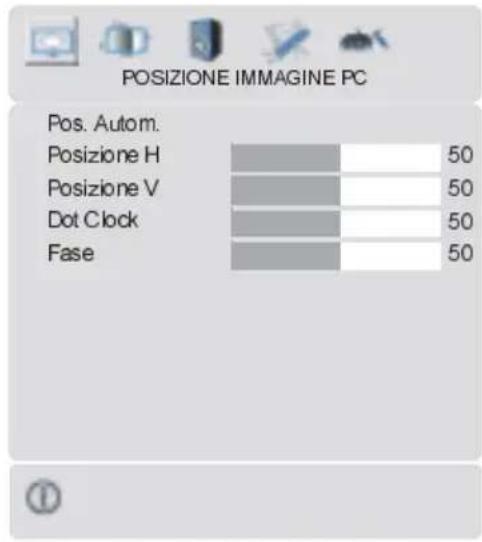

Menu posizione imagine PC

Premendo il tasting / / selezionare la prima icona. Il menu posizione imagine PC compare sullo schermo.

Posizione automatica

Se si sposta l'immagine oozotataeonteo verticalmente im unapposiioenor desiderata, usare questa wospepcobdoare l'immagine automaticamente nel posto giusto.

• Selezionare la你可以 Pos. Autom. using i tasti / .
• Premere > o il tasto "OK".

Avvertenza: si consiglia di effettuare la regolazione della posizione automatica con l'immagine a pieno schermo per l'adeguata regolazione.

Posizione H (Orizzontale)

Questa voce sposta I'immagine orizzontalmente verso il lato destro o sinistro dello schermo.

• Selezionare la voce Posizione H usando i tasti / .
• Usare il tasting / per regolare il valore.

Posizione V (Vertical)

Questa voce sposta l'immagine verticalmente verso la parte superiore o inferiore dello schermo.

• Selezionare la voce Posizione V using i tasti / .
• Usare il tasting / per regolare il valore.

Dot clock

Le regolazioni dot clock correggono l'interfaccia che compare come una banda verticale in presentazioni a punti continui come fogli di lavoro o paragrafi o testi in caratteri più piccoli.
- Usare il tasting / per regolare il valore.

Fase

A seconda della risoluzione e della frequenza di scansione che si insertisce nella'apparecchio TV, è possible vedere sullo schermo un'immagine offuscata o rumorosa. In tal caso, è possible utilizzare但这a voce per avere un'immagine chiara, provando erettificando.
- Usare il tasto / per regolare il valore.

Menu imagine PC

Premendo il tasting / selezionare la seconda icona. Il menu immagine PC compare sullo schermo.

Le regolazioni contrasteo, luminostiae et temperatura colore im quostonneussoonde steesse delle regolazioni ddefinitennelmenu imagine TV.

Quando temperatura cohore e mananabe, e anche possibile negpandeleevocRGGBBRRGG e B negolana ilicoldedelihimmagieeTVn in modalita PC. E' possibite caambiaeeil coloare TV secomdo quellbcsidbeato:RR(Rssep)GG (Verde), B (Blu)

Selezionare Reset e premere il tasto « / » o "OK" per riportare le modalità immagine alle impostazioni predefinite in fabbrica.

Menu suono

Premendo il tasting « /», selezionare la terza icona. Il menu suono compare sullo schermo.

Le voci di quello menu sono descripte ne menu suono che inizia a pagina 10.

Menu caratter.

Premendo il tasting /, selezionare la quarta icona. Il menu funzione compare sullo schermo.

Le voci di quello menu sono descripte ne menu caratter. che inizia a pagina 11.

Menu fonte

Premendo il tasting / , selezionare la quinta icona. Il menu fonte compare sullo schermo.

Nel menu fonte, evidenziare una fonte premendo il tasto / e spostarsi a quale modalità, premendo il tasto o "OK".

Suono in modalità PC

• Collegare l'uscita audio del PC alla presa PC Audio In dell'apparecchio TV con un cavo audio.

Altre caratteristiche

Stato TV

Numero del programma, nome del programma, indicatore suono e modalità zoom vengono visualizzati in alto a destra dello schermo quando si entra in un nuovo programma o si preme il tasto TV/PP".

Indicatore mute

E' situato sul lato superiore sinistro dello schermo quando è attivato.

Per cancellare mute, ci sono due alternative; la prima consiste nel premere il tasto e la seconda consiste nell'autentare/ diminuire il livello del volume.

Modalità PIP e PAP

Premere il tasting per passare alla modalità PIP.

Nella modalità PIP, una piccola imagine (PIP picture, imagine nell'immagine) è visualizzata sull'immagine principale. Ci sono 1 dimensione e 4 positioni (superiore sinistra, superiore destra, inferiore sinistra, inferiore destra) disponibili per la finestra PIP. E' possibile usare il tasto perambiare la posizione PIP. Il rapporto di aspetto della finestra PIP è fissato a 4:3.

Quando si entra in modalità PIP, la finestra attiva per default è la finestra PIP e la finestra attiva è indicata da un riquadro bianco attorno. La finestra attiva puesserere modificata premendo il tasto/Le informazioni dello stato OSD apparpengono alla finestra attiva. Il luogo dello stato degli OSD è lo stesso pe entrambe le finestre.

Premendo il tasto "P+o"-P" o inserendo di- rettamente il numero del canale, è possibile guardare il canale desiderato nella finestra attiva.

Premere il tasto AV pe r selezionare la fonte per la finestra attiva.

Premere il tasting "M", per acceder e al menu principale in modalità PIP. Le voci cambiano a seconda se la finestra attiva è quella PIP o quella principale.

Le fonti disponibili possono essere viste nel menu fonte.

Premere di nuovo il tastingo per uscire alla modalità PIP.

Premere il tastingo per passare alla modalità PAP.

Nella modalità PAP, due immagini con uguali dimensioni sono visualizzate sullo schermo. I rapporti di aspetto delle finestre sono fissi.

Quando si passa alla Modlaita PAP, la finestra Principale nella Modalità PAP è visualizzata sul lato destro dello schermo. La finestra attiva più essere modificata premendo il tasto «/».

Premendo il tasto "P+o"-P" o inserendo di- rettamente il numero del canale, è possibile guardare il canale desiderato nella finestra attiva.

Premere il tasting per selezionare la fonte per la finestra attiva.

Premere il tasto "M", per accedere al menu principale in modalità PAP. Le voci cambiano a seconda se la finestra attiva è quella PAP o quella principale.

Le fonti disponibili possono essere viste nel menu fonte.

In modalità PAP:

Premere il tasting televideo per visualizzarne la pagina del canale nella finestra principale. Viene visualizzata nella finestra di sinistra. Premere il tasting televideo (o quello TV ()per uscire dal televideo.

Premere di nuovo il tasting per uscire alla modalità PAP.

Imagine Fermo

E' possibile fermare l'imagine sullo schermo premendo il tasto OK. Nelle inquadrature PIP e PAP; è possibile fermare solo l'imagine principale.

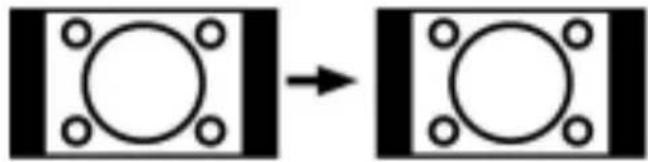

Modalità zoom

E' possibile cambiare la modalità zoom premendo il tasto WIDE. E' possibile cambiare la dimensione dello schermo a seconda della proportione dell'imagine. Selezionare quella migliorare tra le seguenti modalità ZOOM.

Nota: èanche possibile scegliere solo 4:3 e PIENO in modalità PC.

Auto:

quando un segnale WSS (Wide Screen Signalling), che mystra la proportione dell'immagine, è presente nel segnale di trasmissione o il segnale da un dispositivo esterno, l'apparecchio TV cambia automaticamente la modalità ZOOM a seconda del segnale WSS.

• Quando la modalità AUTO non funziona correttamente a causa della scarsa qualità del segnale WSS o quando si desideraambiare la modalità ZOOM, passare ad un'altra modalità ZOOM manually.

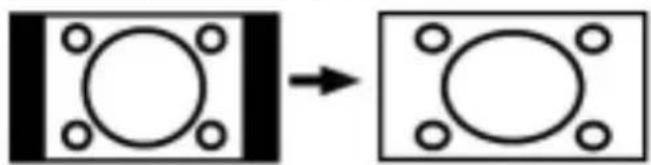

Full:

eso estende in modo uniforme i lati sinistro e destro di una immagine normale (proportione 4:3) fino a riempire completeness lo schermo TV.

• Per le immagini di proportione 16:9 che sono state ridimensionate in un'immagine normale (proportione 4:3), usare la modalità Full per ripristinare l'immagine alla sua forma originale.

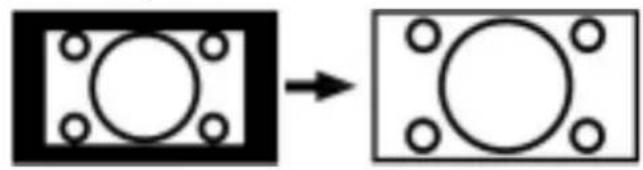

Cinema:

eso zoma la larghezza dell'immagine (proportione dell'immagine 16:9) fino alloschermo piano.

16:9 Subtitle:

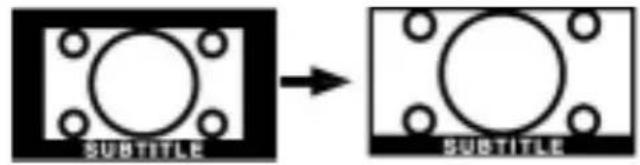

questo zooma la larghezza dell'immagine (proporzione dell'immagine 16:9) con i sottotitoli sono all'immagine.

Modalità “Zoom Default”:

4:3

usare per visualizzare un'immagine normale (proporzione dell'imagine 4:3) come se fosse la sua forma originaria.

14:9 Zoom:

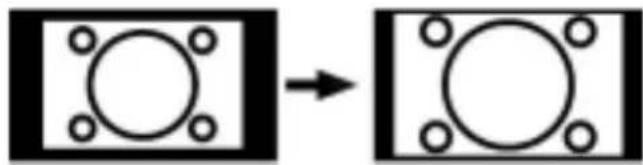

questo zooma la larghezza dell'immagine (proporzione dell'immagine 14:9) fino ai limiti superiore e inferiore dello schermo.

Panoramic:

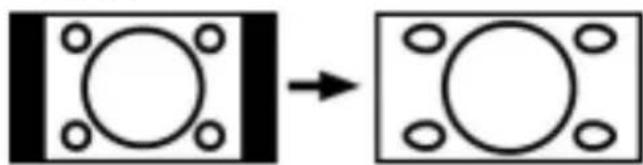

questo allarga i lati sinistro e destro di un'immagine normale (proporzione dell'immagine 4:3) sono a riempire lo schermo,enza fare apparire l'immagine innaturale.

La parte superiore e inferiore dell'imagine sono leggermente tagliate.

Televideo

Il televideo è un sistema di informazioni che visualizza il testo sullo schermo TV. Usando il sistema di informazioni televideo, è possibile visualizzare una pagina di informazioni su un argomento che è disponibile nell'elenco dei contenuti (indice).

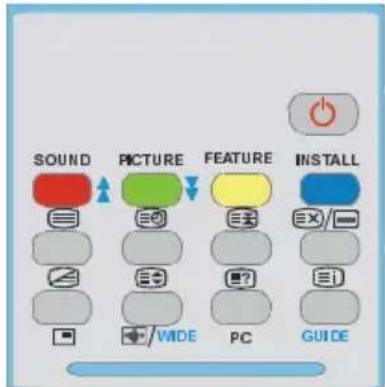

Per attivare il televideo

• Selezionare una stazione TV dove si sta trasmettendo il televideo.
• Premere il tasto Di solito la lista dei contenuti (indice) è visualizzata sullo schermo.

Per selezionare una pagina del televideo

• Premere i tasti numerici adeguati per il numero di pagina di televideo richiesta.

Il numero della pagina selezionata visualizzato nell'angolo sinistro superiore dello schermo. Il contatore di pagina del

televideo esegue la ricerca fino.
rintracciare il numero di pagina selezionato,
la pagina desiderata è poi visualizzata sullo schermo.

• Premere il tasto per spostare la schermata del teilevideo avanti di una pagina perolta.
• Premere il tasto per spostare la schermata del teilevideo indietro di una pagina perolta.

Per selezionare la pagina dell'indice

Per selezionare il numero di pagina dell'indice (generalmente网页 100), premere il tasto.

Per selezionare il teilevideo con un programma TV

• Premere il tasto Il testo appara adesso in sovraimpressione sul programma presente sullo schermo.
• Premere ancora il tasto per tornare alla pagina televideo.

Per selezionare il testo a dopbia altezza

• Premere il tasto per visualizzare la metà superiore della pagina delle informazioni in testo a doppia altezza.
• Premere ancora il tasto per visualizzare la metà inferiore della pagina delle informazioni in testo a doppia altezza.
• Premere il tasto èncora una volta per la pagina intera del testo ad altezza normale.

Permino "nascoste"

• Premendo il tasting per una volta si visualizzano le risposte su una pagina di quiz o giochi.
• Premendo ahora il tasting si nascondono le rispostaamente.

Per fermare ilchio pagana automatico

La pagina di televideo selezionata cui contenere più informazioni di quante siano presenti sullo schermo; il resto delle informazioni sare visualizzato quando un dato tempo.

• Premere il tasting per fermare ilchio automatico di pagina.
• Premere ancora il tasting per visualizzare la pagina successiva.

Per selezionare una paginasottocodice

Le pagine sottocodice sono delle sottosezioni di lunghe pagine del televideo che possono solo essere visualizzate sullo schermo ad una sezione perolta.

• Selezionare la pagina di televide richiesta.
• Premere il tasto (20).
• Selezionare il numero di pagina del sottocodice richiesto, premendo i quattro tasti numerici (ad es. 0001).
• Se la pagina del sottocodice selezionato non si visualizza subito, premere il tasting. Il programma TV sare visualizzato sullo schermo.
• Il numero di pagina di televideo sare visualizzato all'angolo sinistro superiore dello schermo quando si trova la pagina selezionata.
• Premere il tasto per visualizzare la pagina di teilevideo selezionata.

Per uscire dal televideo

• Premere il tasto lo schermo passera alla modalità TV.

Per visualizzare l'ora

• Mentre si guarda un programma TV con la trasmissione televideo, premere il tasto. Le informazioni dell'ora corrente, ricevute dal televideo, saranno visualizzate sullo schermo.
• Se il programma che si sta guardando non ha la trasmissione teilevideo, le informazioni non saranno visualizzate.

Testo veloc

L'apparecchio TV supporta il sistematelevideo di 1000 pagine. Quando il numero di pagana di una delle 1000 pagine in memoria è inserito, ilsystema non ricercherà la pagana richiesta; invece, visualizzera la pagana automaticamente. Se la pagarichiesta non è in memoria, il systemaricercherà il numero della pagana richiesta e salverà le 1000 pagine compresa la pagana richiesta nella memoria dopo averla trovata.

• Premere il tasto per spostare la schermata del teilevideo in avanti di una pagina perolta.
• Premere il tasto per spostare la schermata del teilevideo indietro di una pagina perolta.

Per testo veloc

L'intestazione delle informazioni cui avere un colore particolare.
- Premere un tastingamente rossos, VERDE, GIALLO o BLU per arrivare velocemente alla pagina che interessa.

Per il testo SUPERiore

La modalità di funzionamento testo SUPERiore sera automaticamente attivata a seconda della trasmissione.

• Se è presente la trasmissione testo SUPERiore, i tasti con codice colorato compariranno nella fila di stato.
• Se la trasmissione testo SUPERiore non è presente, la fila di stato non comparirà.

L'intestazione delle informazioni cui quodesser eposizonata nella casella colorata.

In modalità superiore i comandi or richiederanno la pagina successiva o precedente rispettovamente. Se la trasmissione testo SUPERiore non è disponibile, nel caso di funzionamento di questi comandi, si torna a capo automaticamente. Per esempio la pagina 100 appeare più grande della pagina 199.

Collegamento di apparecchiature periferiche

E' possibile collegare una vasta gamma di apparecchiature audio e video all'apparecchio TV.

I seguenti diagrammi di connessione mostrano dove le diverse apparecchiature (opzionali) devono essere collegate sul latoposteriore dell'apparecchio TV.

Alta Definizione

Il tevisore LCD è in grado di visualizzare le immagini ad alla definizione da dispositivi come ricevitore satellitare ad alla definizione olettore DVD. Questi dispositivi devono essere collegati tramite la presa HDMI (EXT-5) o Presa Componente (EXT-3). Queste prese possono accettare sua i segnali 720p che 1080i.

Note: Per connettere correttamente un dispositivo all'ingresso HDMI del Vostro teilevisore tramite un cavo DVI-HDMI, bisogna usare l'ingresso PC Audio In per la connessione audio.

Via scart

L'apparecchio TV al LCD ha 2 prese scart. Se si desidera collegare alla TV i dispositivi periferici (ad es. video, decoder, ecc.) che hanno le prese scart, usare gli ingress SCART 1 o SCART 2.

Se un dispositivo esterno viene collegatotramite le presecart, la TV passera automaticamente alla modalita AV.

Non collegare i dispositivi Digital Set Top Box tramite Scart 1. Usare Scart 2.

Via ingresso antenna

Se si desidera collegare all'apparecchio TV dispositivi periferici come video registratori o decoder, ma il disposativo che si desidera collegare non possiede una presa scart, si deve collegare all'ingresso dell'antenna dell'apparecchio TV.

Se il VCR è collegato tramite l'antenna, si consiglia di usare il Programma 0.

Decoder

La TV via cavo offre una vasta scelta di programmi. La maggior parte di essi è gratis, altri devono essere pagati dall'utente.

Questo significica che sare necessario abbonarsi all'ente che trasmette i programmi che si desidera ricevere. Questo ente fornirà una unità di decoder correspondente che farà in modo che i programmi non siano incompressibili.

Per ulteriori informazioni consultare il rivenditore. Vedereanche il manuale in dotazione con il decoder.

Collegare un decoder con una presa dell'antenna all'apparecchio TV.

• Collegare un cavo antenna.

Collegare un decoderenza una presadell'antenna all'apparecchio TV

• Collegare il decoder all'apparecchio TV con un cavo scart a SCART 1.

TV e videoregistratore

• Collegare i cavi dell'antenna.

Una migliorare qualità dell'immagine si potra ottenere se si collegaanche un cavo scart alle prese SCART.

Riproduzione NTSC

Per usare esta opzione è possibile;

• Collegare unlettore NTSC VCR ad una presa scart sulato posteriore dell'apparecchio TV.
• Collegare unlettore NTSC VCR alle preserCA sul lato dell'apparecchio TV.

Poi, premere il tasting per selezionare la fonte adeguata.

Funzione copia

Sezione fonte per registrazione VCR.

• Selezionare il menu Feature.
• Selezionare Ext-2 Out premendo il tasto «/».
• Selezionare una fonte per copiare l'immagine da quella fonte.

Ricerca e memorizzazione del segnale di prova del videoregistratore

• Staccare il cavo antenna alla presa dell'antenna del videoregistratore.
• Accendere l'apparecchio TV e inserire il videoregistratore sul segnale di prova. (Vedere il manuale del videoregistratore.)
• Entrare nel menu Installe selezionare search.
• Ricercare il segnale di prova del videoregistratore dello stesso modo in cui si ricercano e si memorizzano i segnali TV. Memorizzare il segnale di prova sotto il programma numero 0.
• Sostituire il cavo dell'antenna nella presa dell'antenna del videoregistratore una volta che si è memorizzato il segnale di prova.

Fotocamera e videocamera

Per collegare all'ingresso AV

Collegare la telecamera o la videocamera all'ingresso AV (EXT-4) sul lato destro dell'apparecchio TV.

• Collegare l'apparecchiatura alla TV attraverso gli ingressi VIDEO (giallo), AUDIO R (rosso) e AUDIO L (bianco). Si devono collegare le prese all'ingresso usingo lo stesso colore.

Per collegare all'ingresso S-VHS

Collegare la telecamera o la videocamera all'ingresso S-VHS (EXT-4S) sul lato destro dell'apparecchio TV.

• Collegare l'apparecchiatura all'apparecchio TV tramite gli ingressi S-VHS ed audio degli ingressi AV usando i cavi S-VHS.

Collegamento del decoder al videoregistrarore

Alcuni videoregistratori hanno una presa speciale scart per il decoder.

• Collegare un cavo scart alla presa scart del decoder e alla presa speciale scart del videoregistrar. Fare riferimento al

manuale del videoregistratore.

• Per collegare il videoregistratore all'apparecchio TV,fare riferimento alla sezione TV e videoregistratore.

Se si desiderano collegare ulteriori dispositivi all'apparecchio TV, consultare il rivenditore.

Collegamento cuffie

Usare la presa della cuffia stereo sul latodestro dell'apparecchio TV, per collegare le cuffie.

Collegamento Subwoofer

Usare la presa Subwoofer Out per collegare un subwoofer esterno, attivo all'apparecchiatura per garantire un effetto bassi più profondo.

Collegamento dispositivi esterni

Per collegare gli altoparlanti esterni alla TV, utilizzato le uscite linea audio situate sul lato destro posteriore della TV.

Collegamento antenna

Collegamento Antenna Estema

Parte posterione Apparechco TV

Collegamento di apparecchiature periferiche

collegare ancche Iantenna direttamente all'apparecchio Tv...

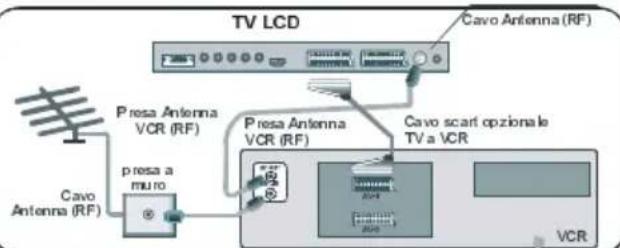

... o collegare l'antenna tramite un VCR...

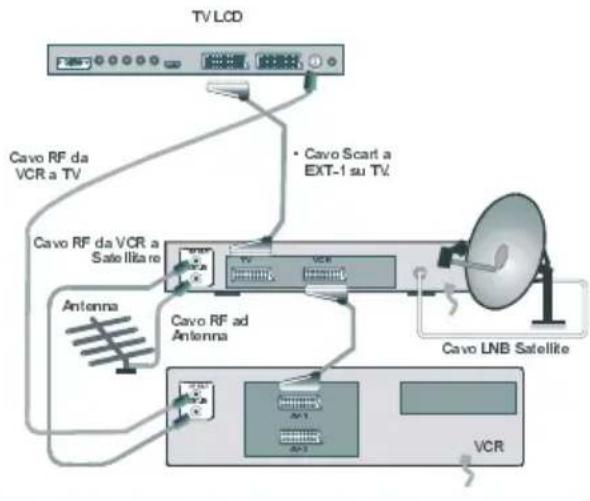

... o atraverso un VCR e decoder satellitare...
Si consiglia di collegare un cavo scan tra tappareccchio TV e il VCR per migliorare la qualità dell'immagne e dei sono. I caviscari sono essenzialise se in passesso di uno stereo TV e VCR e si desidera ottenere un sono stereo dall'apparecchatura. Questi cavi possono essere acquista dai rivendiprio da quale nonque buon rivendatore di dispositivi elettrici di alla qualità.

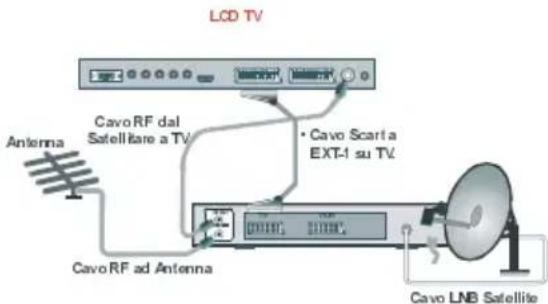

... o attraverso un decoder satellitare...

Collegamento cuffia.

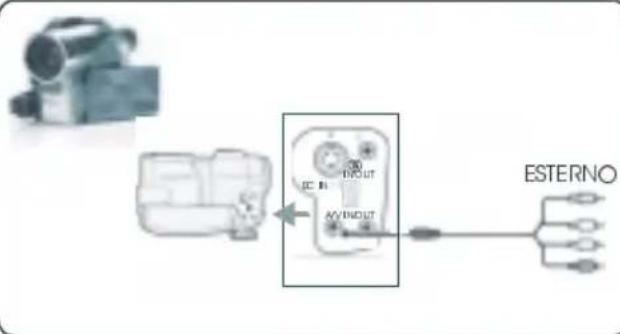

collegamento videocamera

Modalità display particulari input PC

Il display ha una risoluzione massima di 1366 × 768 , una gamma di frequenza verticale sincronizzata di 56 - 85Hz e una gamma di frequenza orizzontale sincronizzata di 30 - 69kHz . La tabella che segue illustra alcune delle modalità di visualizzazione tipiche del video.

Mode	Resolution		Frequency
	Horizontal	Vertical	Hor.(kHz)	Ver.(Hz)
1	640	400	31,5	70
2	640	480	31,5	60
3*	848	480	31	60
4	640	480	37,9	72
5	640	480	37,5	75
6	640	480	43,3	85
7	800	600	35,2	56
8	800	600	37,9	60
9	800	600	48,1	72
10	800	600	46,9	75
11	800	600	53,7	85
12	1024	768	48,4	60
13	1024	768	56,5	70
14	1024	768	60	75
15	1024	768	68,7	85
16	1152	864	67,5	75
17	1280	1024	64	60
18*	1280	768	47,8	60
19*	1280	768	56,1	70
20	1366	768	47,7	60

*Disponibite soonne nolamodalitaepiace PAPhonim modalita34:3.

Suggerimenti

Pulizia dello schermo

Pulire lo schermo con un pann leggermente umido, morbido. Non usares solventi abrasivi che potrebbero danneggiare la pellicola di rivestimento dello schermo TV.

Imagine di scarsa qualità

E' stato selezionato ilsystema TV corretto? L'apparecchio TV o l'antenna della casa sono situati troppo vicino a dotazioni audioswana messa a terra o a luci al neon, ecc.?

Montagne o edifici alto possono provocare immagini doppie o immagini fantasma.
Qualche volta e possibile migliorare la qualita dell'immagine cambiando la direzione dell'antenna.

L'immagine o il televideo sono irriconoscibili? Controllare se è stata inserta la frequenza corretta.

La qualità dell'imagine più peggiore quando due periferiche sono collegate all'apparecchio TV contemporaneamente. In tal caso, scollegare una delle periferiche.

Nessuna imagine

L'antenna è collegata correttamente? Le spine sono collegate bene alla presa dell'antenna? Il cavo dell'antenna è danneggiato? Sono state usate le spine giuste per collegare l'antenna? Se ci sono dei dubbi, consultare il rivenditore.

Nessuna Imagine significa che la TV non riceve alcuna trasmissione. Sono stati selezionati i tasti giusti sul telecomando? Provarere ancorta una volta.

Suono

Non si sente alcun suono. E' stato forse interroglo il suono, premendo il tasto ?

Il suono proviene solo da uno degli altoparlanti. Il bilanciamento è impostato solo ad un estremo? Vedere il menu Sound.

Telecomando

L'apparecchio TV non risponde più al telecomando. Forse le batterie sono pesaurite. Se èosto, è possibile ancordare usare i tasti locali nella parte posteriori dell'apparecchio TV.

E' stato selezionato il menu sbagliato?

Premere il tastingo per tornare alla modalità TV o premere il tastingo "M" per tornare al menu precedente.

Nessuna soluzione:

accendere e spegnere l'apparecchio TV. Se non funziona, chiamare il servizio di assistenza; non provare mai a ripararlo da soli.

Specifiche

TRASMISSIONTVD

Visualizzazione sullo schermo

INGRESSO ANTENNA RF

75 Ohm (non bilanziata)

VOLTAGGIO DI FUNZIONAMENTO

230V AC, 50 Hz.

AUDIO
