MANUALE UTENTE LEDB13TU24F AKIRA

Grazie per aver acquistato questo prodotto AKIRA e èer la fiducia mostrata vero la nostra Società. Questo prodotto è stato progettato per dare la massima sicurezza e controllato in ogni dettaglio durante la costruzione.

Pertanto, se si dovesse riscontrate un difetto sul prodotto o su di una parte dello stesso ( con esclusione degli accessori o deperibili) verranno riparati gratuitamente ( manodopera, ricambi e trasporto come più sotto specificato) o, a discrezione di AKIRA, sostituendo l' articolo con un altro similare, purché questo avvenga nei 24 (ventiquattro) mesi dalla data d' acquisto (data indicata sulla ricevuta), e se il difetto riscontrato sul prodotto si è verificato per un bene comprato in uno dei seguenti paesi: Francia (territorio europeo), Spagna, Italia,Portogallo, Belgio o in un duty-free delle menzionate nazioni.

Questa garanzia verrà accolta solo se presentata con l'indicazione del modello e numero di serie, la fattura originale o scontrino fiscale, con indicato data dell'acquisto e nome del rivenditore.

La garanzia sarà rifiutata se la fattura o lo scontrino fiscale risultassero manomessi e in ogni caso, presentata oltre i termini prefissati con con prova d'acquisto illeggibile.

Registrazione della garanzia: dovrete registrare il vostro prodotto AKIRA entro 30 giorni dall'acquisto su http://akiraeurope.com/it/Supp/Enregistrement/

Questa garanzia non sarà considerata valida per l motive seguenti:

1. Danni causati accidentalmente da: errato voltaggio, fuoco o acqua.

2. Non saranno garantiti danni prodotti da negligenza, utilizzo contrario a quello indicato dal manuale d'istruzioni, riparazione o installazione impropria di parti (non indicate esaustivamente). Specialmente per i pannelli con la stessa immagine ferma per lunghi periodi come da inputs dei computer o dal logo delle TV, come descritto sul libretto d'istruzioni.

3. Modifiche, adattamenti o alterazioni del prodotto per l'utilizzo diverso da quello che originariamente è stato progettato e costruito, o qualsiasi altro danno risultante da queste modifiche.

4. Utilizzo diverso dall'uso domestico

5. Difetto o pixels individuali quando il numero dei difetti riscontrati sono differenti da questi indicate:

pixel scuro: 7 / pixel luminosi o sfarfallio: 3 / Difetti totali dei pixel: 8

Quanto sopra non incide sui diritti del consumatore previsti dalla legislazione nazionale in vigore, né i vostri diritti di consumatore nei confronti del rivenditore presso il quale avete acquistato il prodotto.

Se vi necessita un intervento fuori garanzia, rivolgetevi al rivenditore dove avete acquistato il vostro prodotto.

Nel vostro interesse, vi consigliamo di leggere attentamente le istruzioni del vostro prodotto AKIRA prima di contattare il rivenditore o il servizio assistenza.

Se avete delle domande che il vostro rivenditore non sa darvi, contattate direttamente AKIRA (Si prega di verificare il numero di telefono sul nostro sito web : http://akiraeurope.com/it/Supp/AideSAV/)

1	PREFACE		3
2	SAFETY PRECAUTIONS		3
3	IN THE CARTON		5
4	FRONT BACK CONNECTIONS OF LED		6
5	BASIC INSTALL NON	Power Cord Connection	7
		Antennas Connection	7
		SCART Connection	8
		VGA(PC) Connection	8
		AV Connection	9
		YPbPr Connection	9
		HDMI Connection	10
		COAX Connection	10
		USB Connection	10
6	REMOTE CONTROL	Remote control instructions in TV mode	11
		Remote control instructions in DTV/USB mode	12
		Remote control instructions in TELETEXT mode	13
		Remote control instructions in DVD mode	14

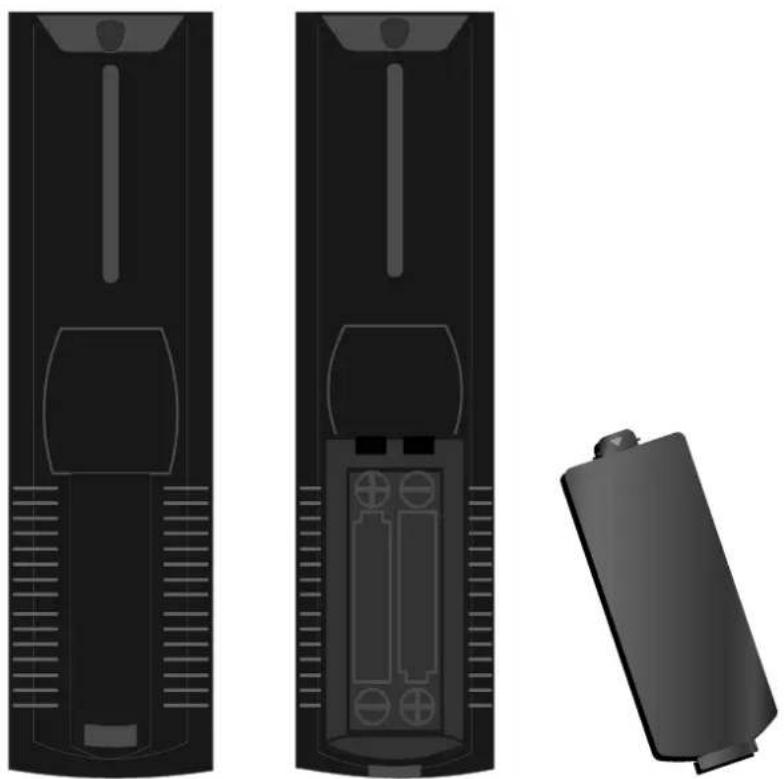

		Remote control setup	15
7	MENU OPERATION	INPUT SOURCE	16

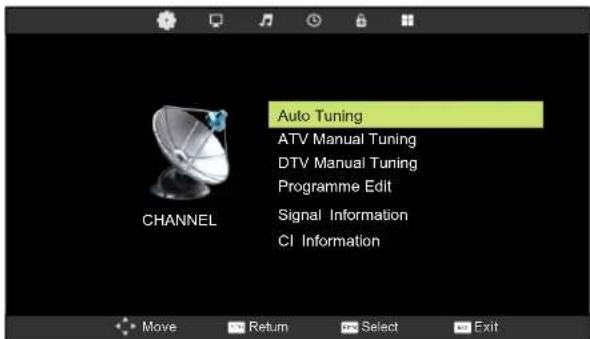

		CHANNEL MENU	16
		PICTURE MENU	19
		SOUND MENU	20
		TIME MENU	21
		LOCK MENU	22

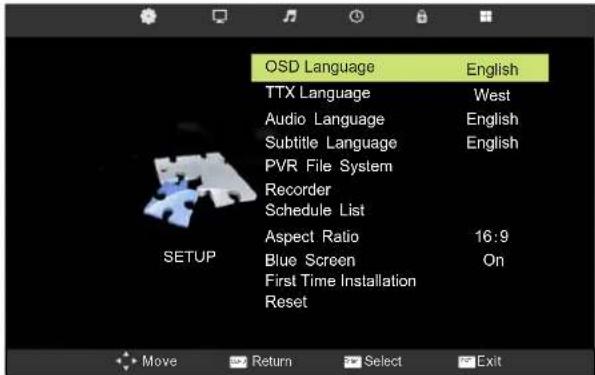

		SETUP MENU	23
		SCREEN MENU	24

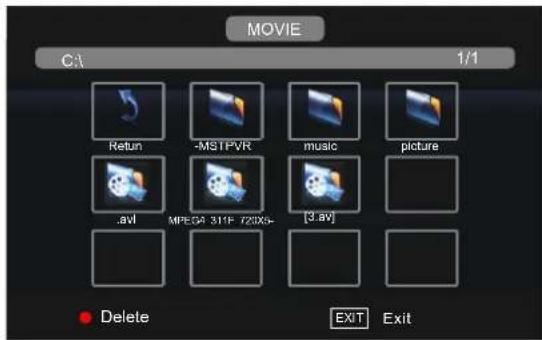

		MEDIA(USB) MENU	26

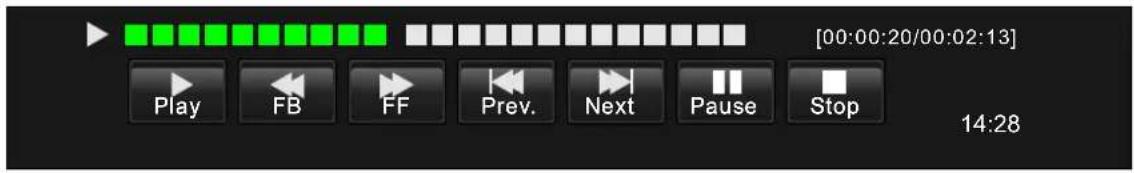

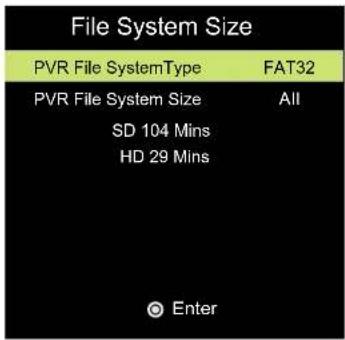

		PVR MENU	29
		EPG MENU	33

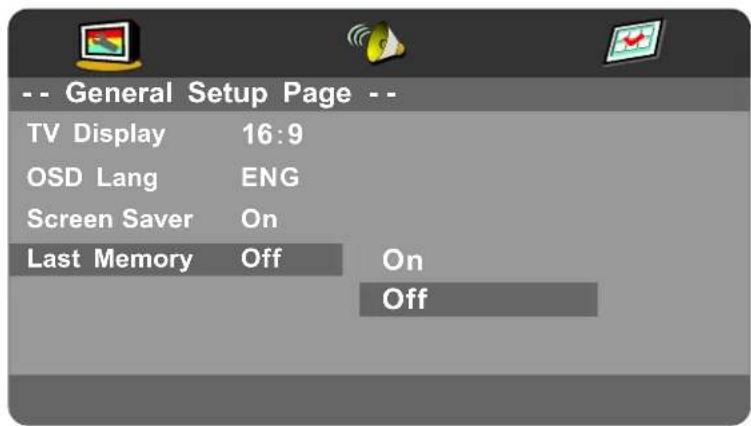

8	DVD OPERATION	General Setup	34

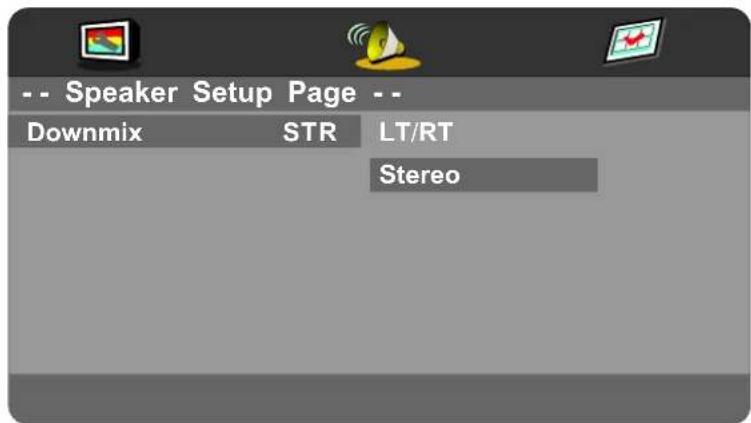

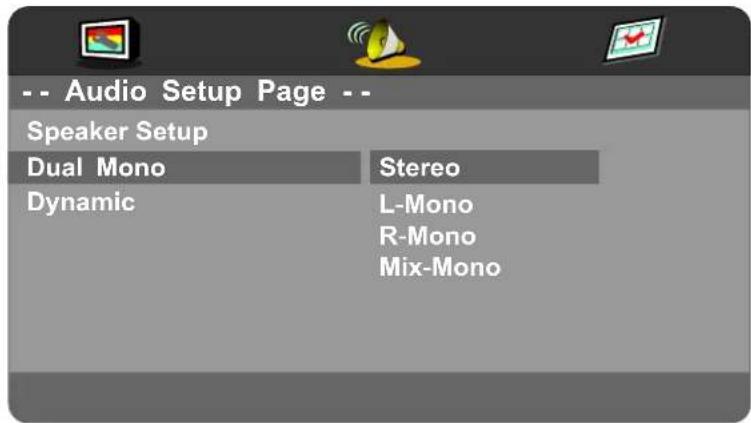

		Audio Setup	36

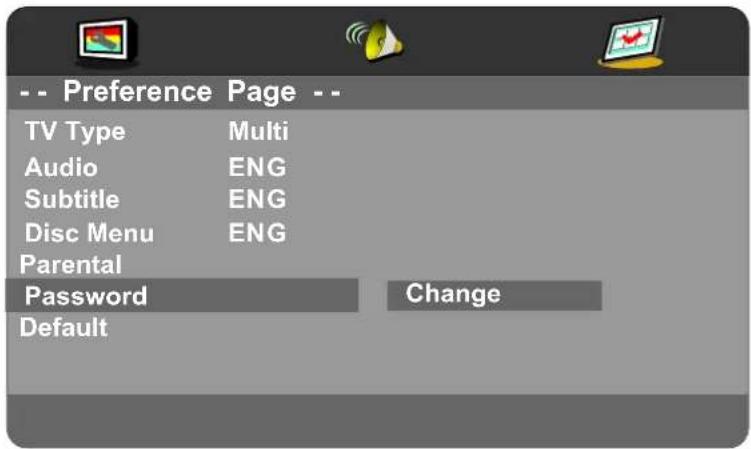

		Preference Setup	37

9

1	PREFAZIONE		3
2	PRECAUZIONI DI SICUREZZA		3
3	CONTENUTO DEL LA CONFEZIONE		5
4	COLLEGAMENTI FRONTALI E POSTERIORI DEL CTELEVI SOR E LED		6
5	INSTALLAZIONE DI BASE	Collegamento del cavo di alimentazione	7
		Collegamento delle antenne	7
		Collegamento SCART	8
		Collegamento VGA(PC)	8
		Collegamento AV	9
		Collegamento YPbPr	9
		Collegamento HDMI	10
		Collegamento COAX	10
		Collegamento USB	10
6	TELECOMANDO	Istruzioni del telecomando in modalità TV	11
		Istruzioni del telecomando in modalità DTV/USB	12
		Istruzioni del telecomando in modalità Televideo	13
		Istruzioni del telecomando in modalità DVD	14
		Impostazione del telecomando	15
7	FUNZ IONAMENT O DEL MENU	INPUT SOURCE	16
		Menu canale	16

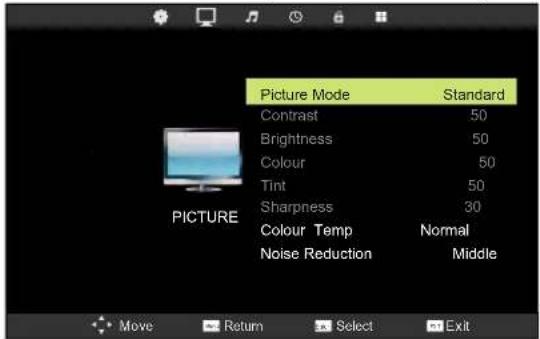

		Menu immagine	19
		Menu audio	20

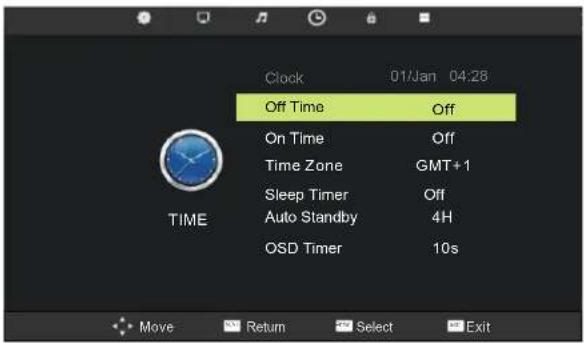

		Menu orario	21
		Menu blocco	22
		Menu configurazione	23
		Menu schermo	24

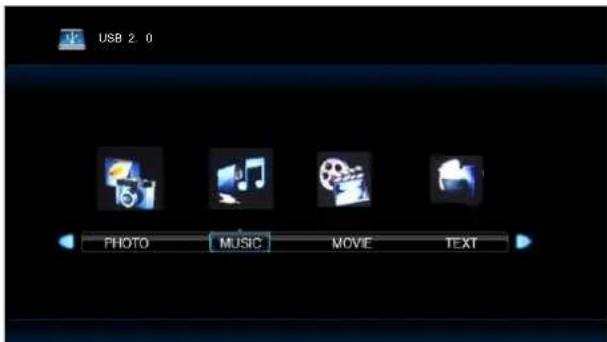

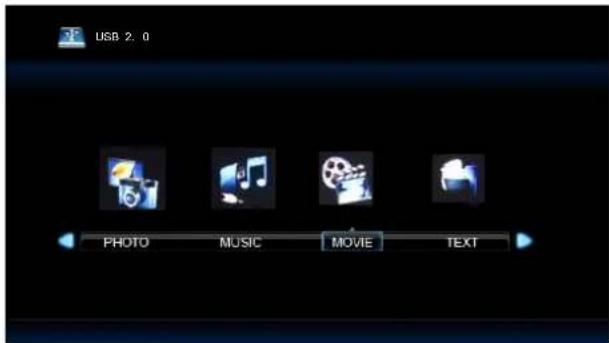

		Menu lettore (USB)	26
		Menu PVR	29
		Menu EPG	33

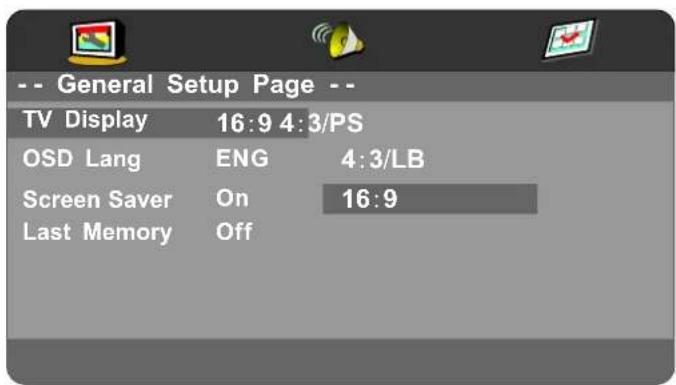

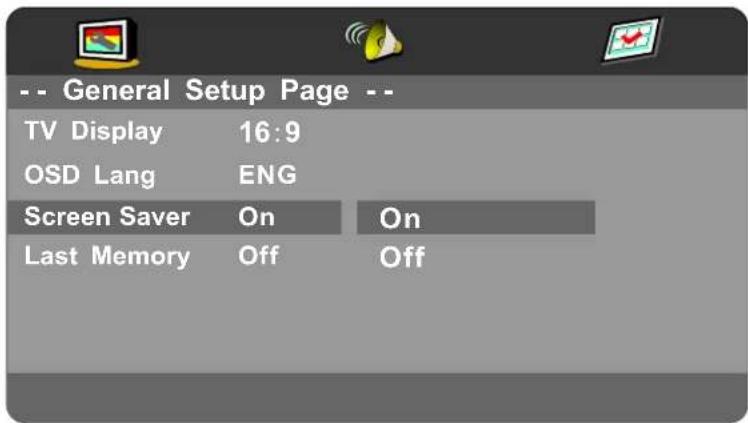

8	FUNZIONAMENTO DEL LETTORE DVD	Configurazione generale	34

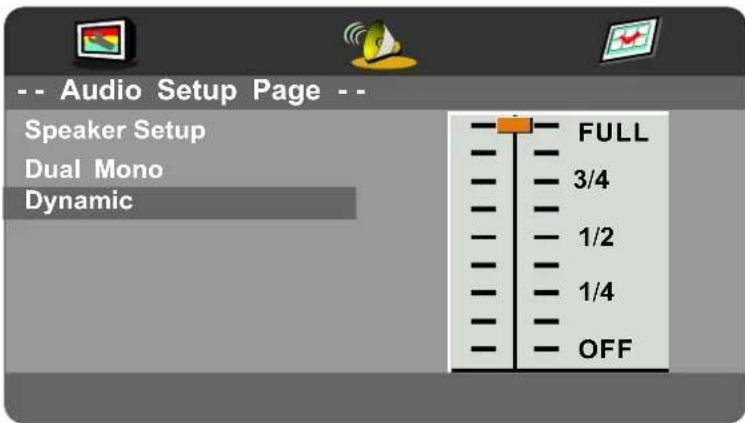

		Configurazione audio	36

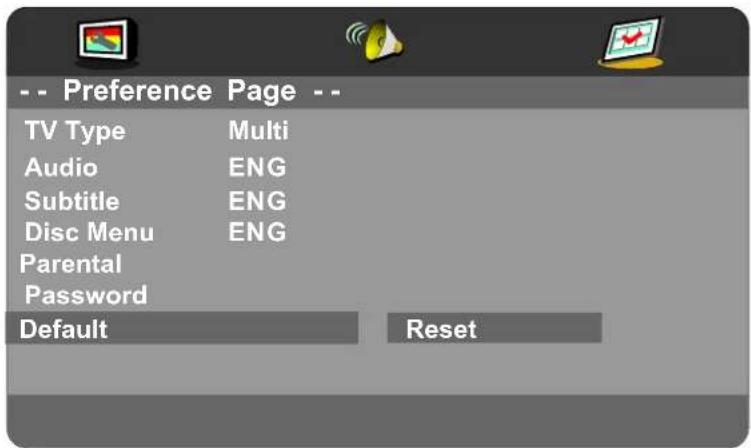

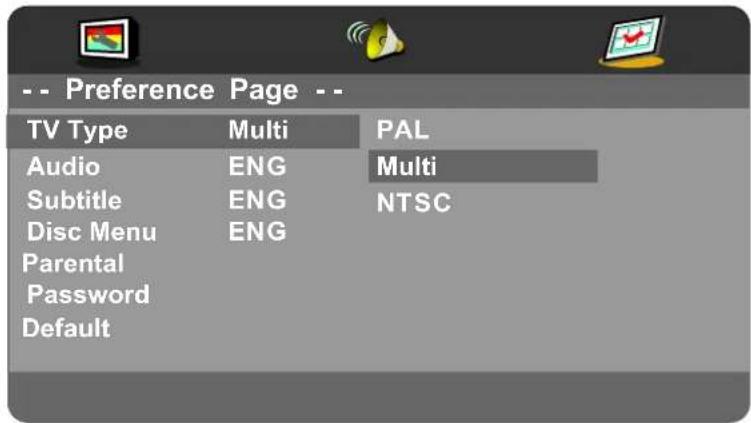

		Configurazione Preference	37

9

RISOLUZIONE DEI PROBLEMI E CONSIGLI

41

10

SPECIFICHE

42

1. PREFAZIONE

Grazie per l'acquisto di questo televisore. Leggere attentamente il presente manuale prima di mettere in funzione il televisore. Assicurarsi che l'apparecchio non abbia subito danni durante il trasporto. Nel caso in cui il televisore risulti danneggiato, non proseguire con l'installazione e contattare il proprio rivenditore. Assicurarsi che tutti gli accessori corrispondano a quelli in dotazione con il modello.

2.PRECAUZIONI DI SICUREZZA

Posizionare il televisore su una superficie stabile.

Non collocare oggetti sul televisore.

Minimum distances 10cm 10cm 5cm 20cm

Non utilizzare attrezzi di fissaggio per il televisore diversi da quelli forniti o consigliati dal produttore.

Non ostruire o coprire le aperture di aerazione sul televisore. Se si è in possesso di un supporto a muro, controllarne la stabilità.

I cavi di alimentazione e gli altri cavi devono essere adeguatamente instradati e protetti per evitare che vengano calpestati e che provochino I a caduta del televisore.

Tenere il televisore all'asciutto e al riparo dall'umidità.

Non tenere l'apparecchio in prossimità di fonti di calore.

Scollegare il televisore prima di procedere alla pulizia. Non utilizzare solventi o detergenti liquidi. Pulire il televisore soltanto con un panno morbido e asciutto.

In caso di problemi, non utilizzare pezzi di ricambio diversi da quelli suggeriti dal produttore. L'utilizzo di pezzi di ricambio non adeguati potrebbe causare folgorazioni, corto circuiti o altri incidenti.

Scollegare il televisore dalla presa di corrente durante i temporali o se non viene utilizzato per lunghi periodi di tempo.

1. Laddove venga utilizzata la spina di alimentazione o un connettore per scollegare l'apparecchio, il dispositivo di disconnessione deve essere rapidamente attivabile.
2. Non esporre le batterie (gruppo batteria o batterie installate) a temperature eccessive come luce solare, fiamme libere o simili.
3. Un apparecchio di Classe I, sarà collegato alla presa elettrica con un collegamento di messa a terra protettivo

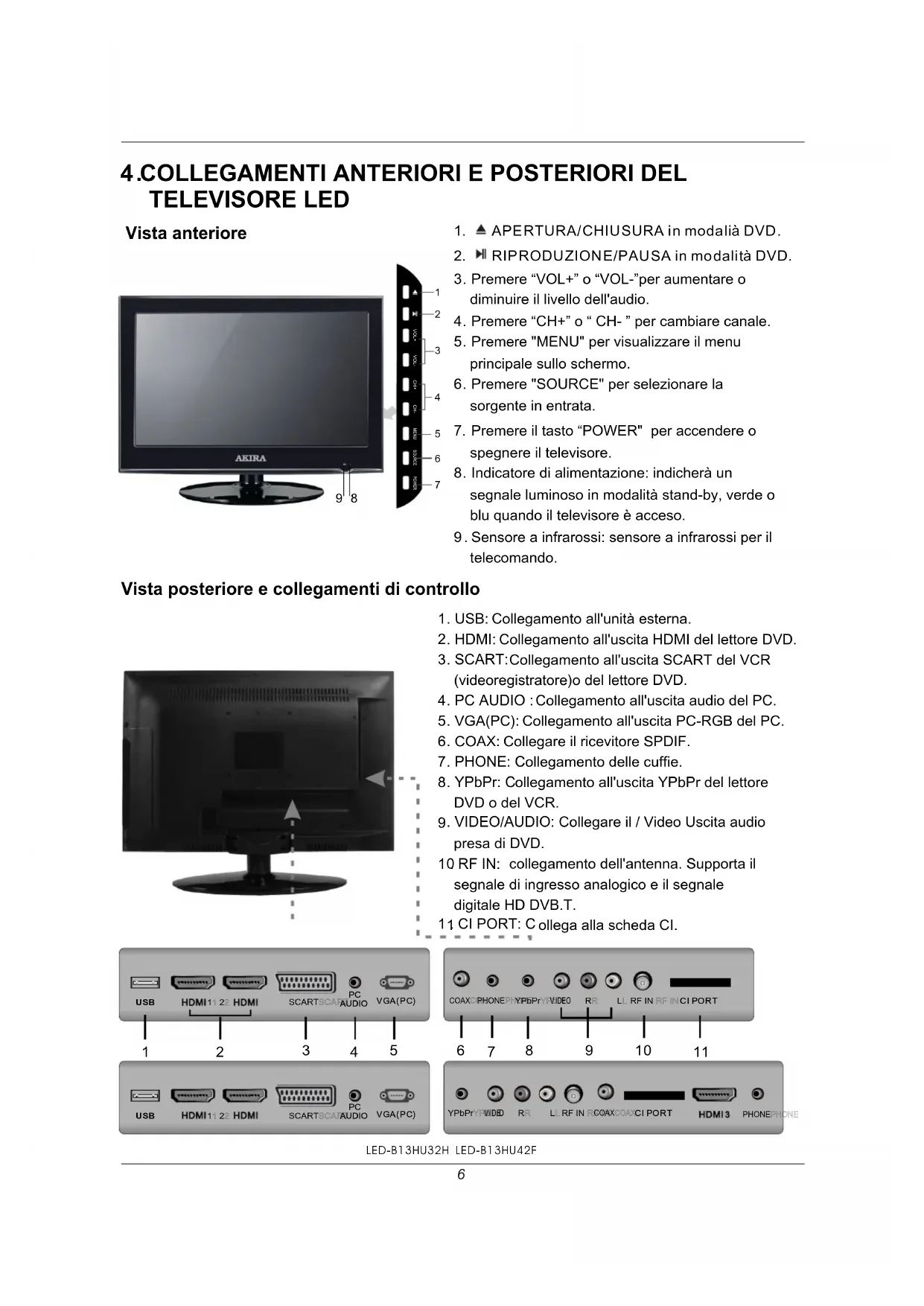

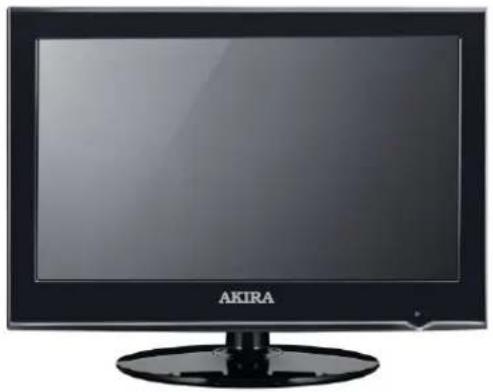

3. CONTENUTO DELLA CONFEZIONE

1. ▲ APERTURA/CHIUSURA in modalià DVD.
2. ▶ RIPRODUZIONE/PAUSA in modalità DVD.
3. Premere "VOL+" o "VOL-"per aumentare o diminuire il livello dell'audio.
4. Premere "CH+" o "CH-" per cambiare canale.
5. Premere "MENU" per visualizzare il menu principale sullo schermo.
6. Premere "SOURCE" per selezionare la sorgente in entrata.
7. Premere il tasto "POWER" per accendere o spegnere il televisore.
8. Indicatore di alimentazione: indicherà un segnale luminoso in modalità stand-by, verde o blu quando il televisore è acceso.
9. Sensore a infrarossi: sensore a infrarossi per il telecomando.

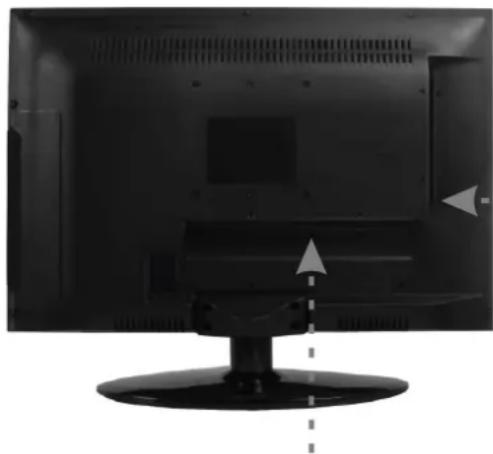

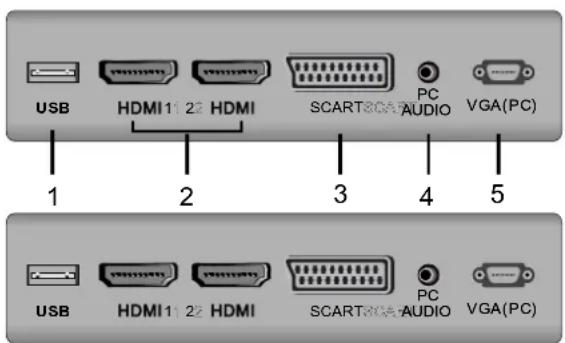

Vista posteriore e collegamenti di controllo

1. USB: Collegamento all'unità esterna.
2. HDMI: Collegamento all'uscita HDMI del lettore DVD.
3. SCART: Collegamento all'uscita SCART del VCR (videoregistratore) o del lettore DVD.
4. PC AUDIO : Collegamento all'uscita audio del PC.
5. VGA(PC): Collegamento all'uscita PC-RGB del PC.
6. COAX: Collegare il ricevitore SPDIF.
7. PHONE: Collegamento delle cuffie.
8. YPbPr: Collegamento all'uscita YPbPr del lettore DVD o del VCR.
9. VIDEO/AUDIO: Collegare il / Video Uscita audio presa di DVD.
   10 RF IN: collegamento dell'antenna. Supporta il segnale di ingresso analogico e il segnale digitale HD DVB.T.
   11 CI PORT: Collega alla scheda CI.

USB HDMI1 2 HDMI SCART3CA7 PC AUDIO VGA(PC) 1 2 3 4 5 USB HDMI1 2 HDMI SCART3CA7 PC AUDIO VGA(PC)

COAXO PHONE PYPbPrYVIDEO RR LL RF IN RF IN CI PORT 6 7 8 9 10 11 YPbPrYVIDEO RR LL RF IN COAXOAXCI PORT HDMI3 PHONEPHONE

5. INSTALLAZIONE DI BASE

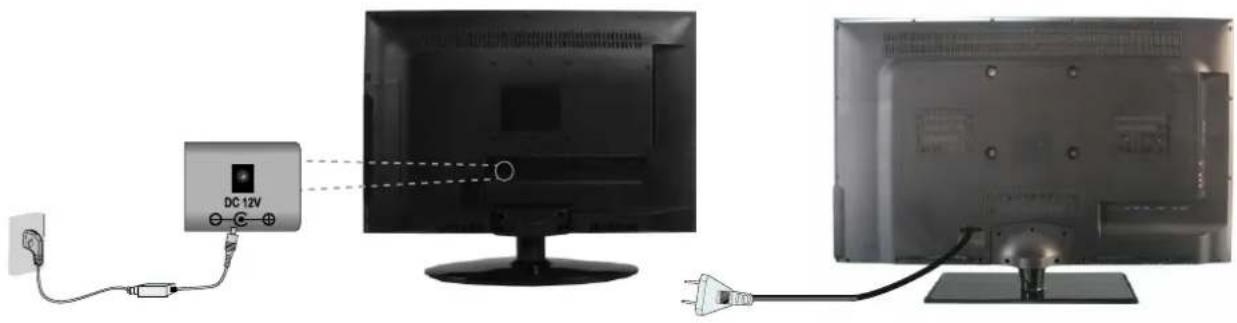

Collegamento del cavo di alimentazione

DC 12V

• Collegare il cavo di alimentazione come indicato.
• Premere il tasto POWER sul televisore LED per accenderlo. La spia di accensione sul pannello anteriore si illumina in verde o blu.

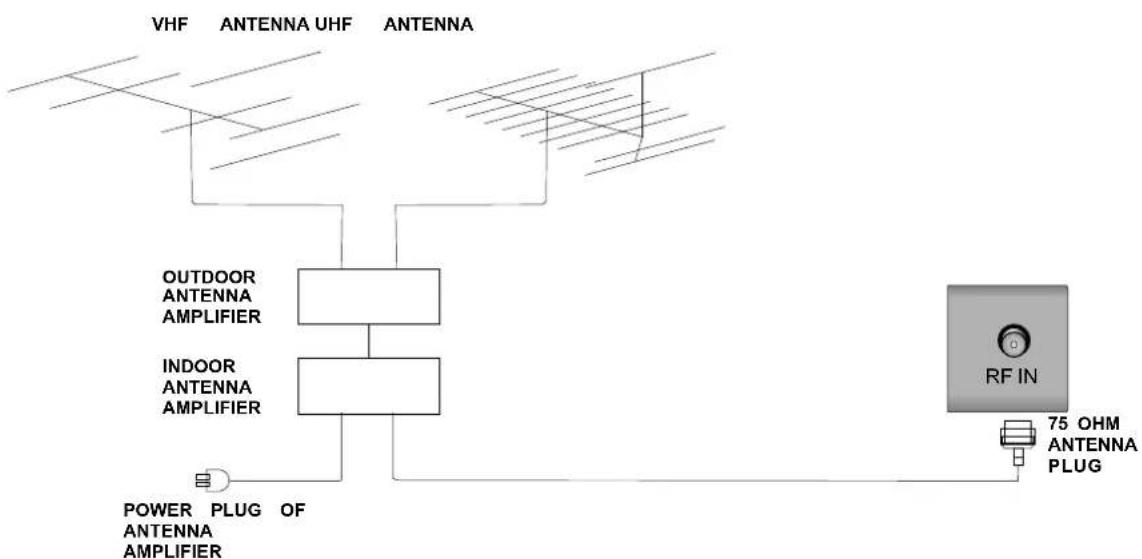

Collegamento delle antenne

Per garantire una buona qualità dell'immagine e dell'audio, è necessario installare un sistema di antenne del televisore. Il sistema di antenne indicato in figura è disponibile presso un rivenditore di apparecchi televisivi, che forniranno anche assistenza per una corretta installazione e un adeguato collegamento. Dopo l'installazione, inserire la spina dell'antenna da 75 ohm nella presa dell'antenna, come indicato sopra.

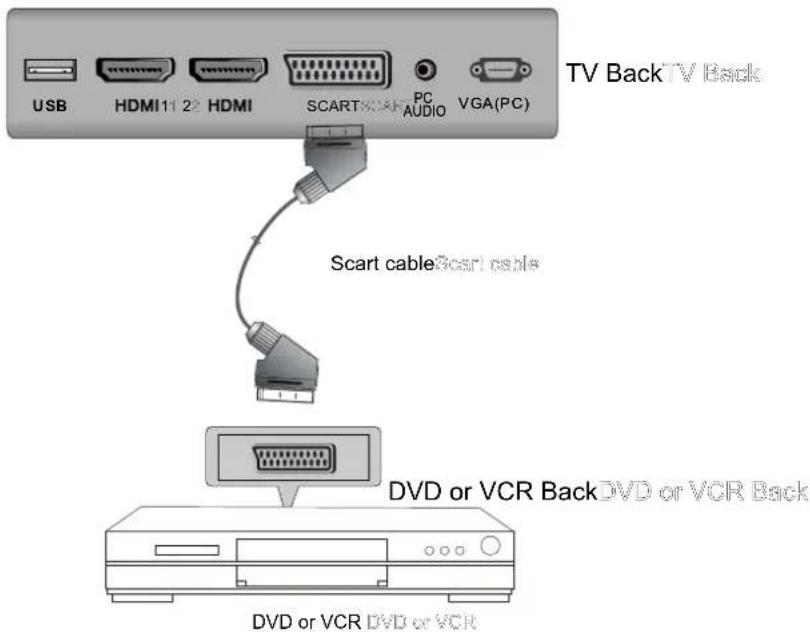

Collegamento SCARTCollegamento SCART

USB HDMI1 2 HDMI SCART PC AUDIO VGA(PC) TV Back TV Back Scart cableScar1 cable DVD or VCR BackDVD or VCR Back DVD or VCR DVD or VCR

Collegare la presa SCART sull'apparecchio video esterno a tale presa sul pannello, utilizzando un cavo SCART: selezionare la sorgente SCART in entrata mediante il tasto SOURCE:

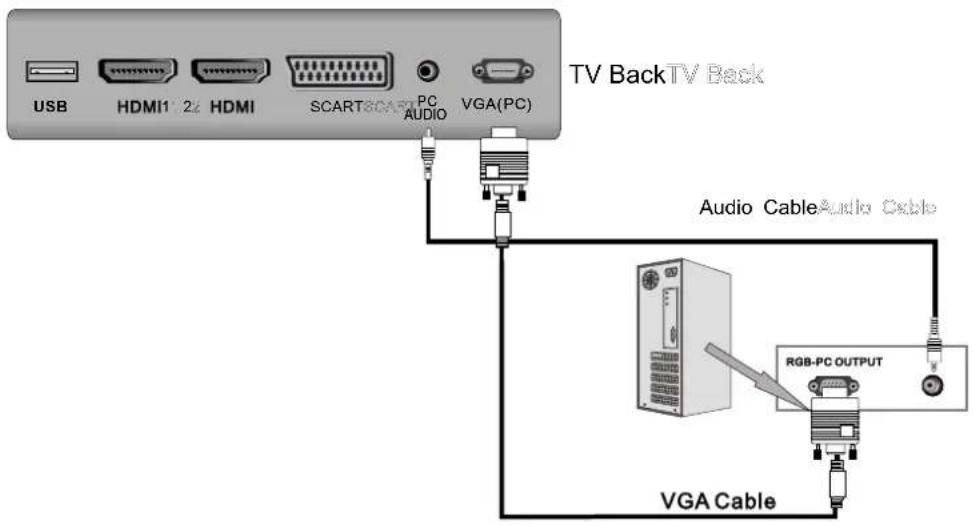

Collegamento VGA(PC)

USB HDMI1 2: HDMI SCART8CAB PC AUDIO VGA(PC) TV BackTV Back Audio Cable Audio Cable RGB-PC OUTPUT VGA Cable

Collegare l'uscita RGB del PC alla presa VGA del televisore. Collegare l'uscita audio del PC alla presa PC AUDIO del televisore. Selezionare la sorgente VGA in entrata mediante il tasto SOURCE sul telecomando.

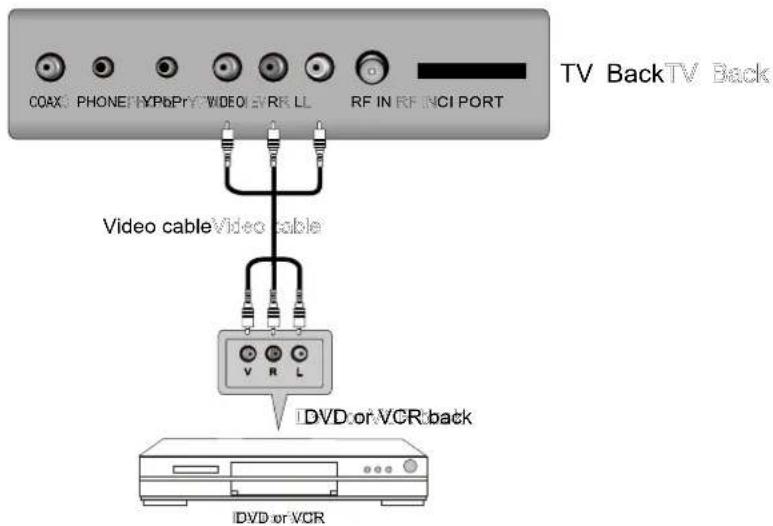

Collegamento AV

COAX PHONE YPbPr VDOLEVR LL RF IN RF INCI PORT TV BackTV Back Video cableVideo cable V R L DVD or VCR back DVD or VCR

Collegare l'uscita VIDEO e AUDIO del lettore DVD o del VCR alle prese A/V del televisore, utilizzando il cavo RCA. Accertarsi che i colori delle prese corrispondano: giallo per il video, bianco per l'audio di sinistra e rosso per l'audio di destra. Selezionare la sorgente A/V in entrata tramite il tasto SOURCE sul telecomando.

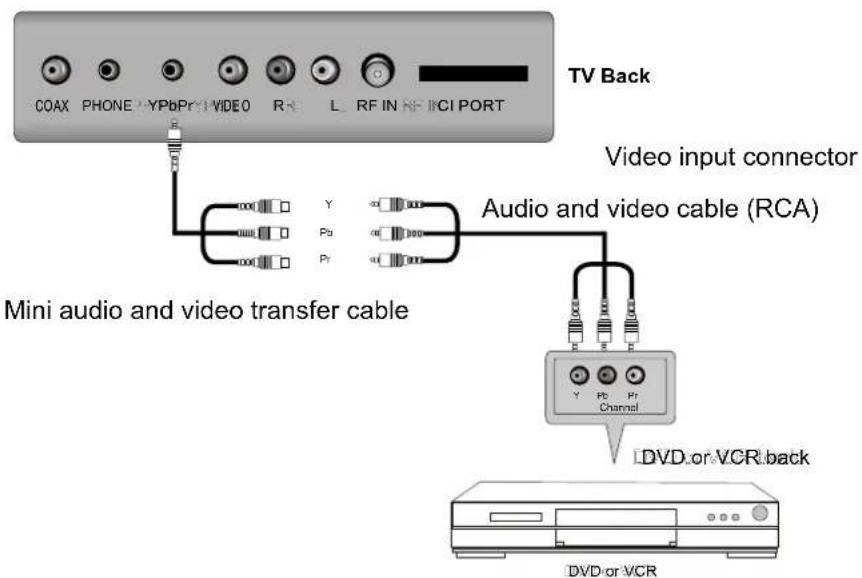

Collegamento YPbPr

Connettere l'uscita YPbPr del lettore DVD o del VCR all'ingresso YPbPr del televisore. Collegare l'uscita Audio e del lettore DVD o del VCR alle prese dell'ingresso Audio sul televisore, utilizzando il cavo RCA.Accertarsi che i colori delle prese corrispondano: Verde per Y, blu per Pb, rosso per Pr, bianco per l'audio di sinistra e rosso per l'audio di destra. Selezionare la sorgente YPbPr in ingresso mediante il tasto SOURCE sul telecomando.

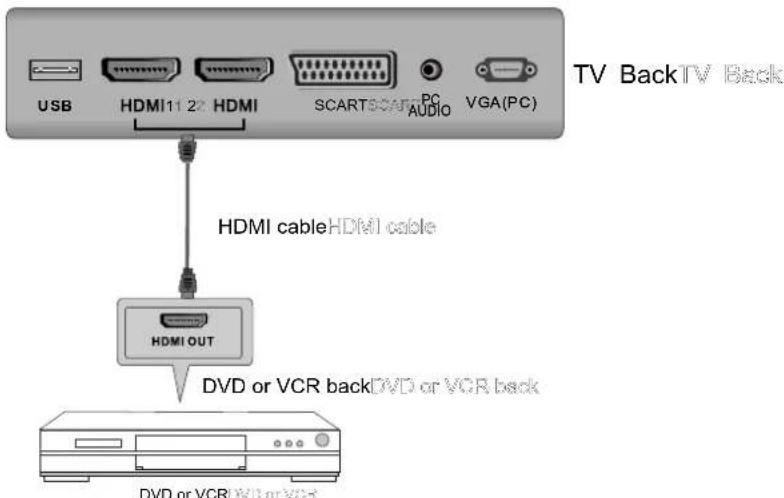

Collegamento HDMI

USB HDMI1 27 HDMI SCARTSCAT PC AUDIO VGA(PC) HDMI cableHDMI cable HDMI OUT DVD or VCR backDVD or VCR back DVD or VCR W/ or VCR

Il collegamento dell'ingresso HDMI abilita il trasferimento digitale di segnali audio/video/telecomando mediante un unico cavo.

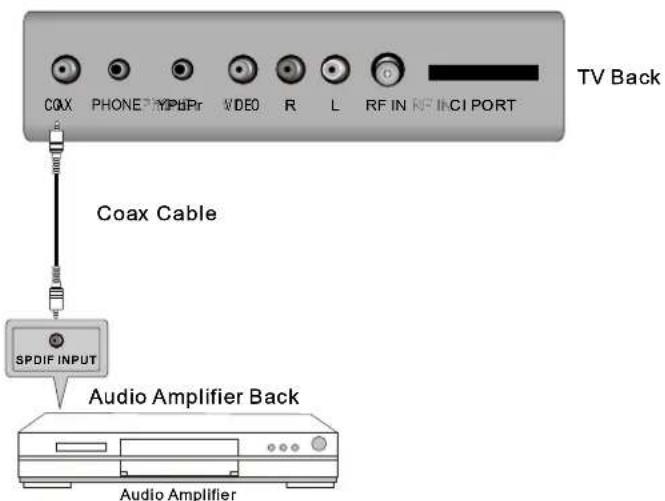

Collegamento COAX

TV Back COAX PHONE YPbPr VIDEO R L RF IN RF IICIPORT Coax Cable SPDIF INPUT Audio Amplifier Back Audio Amplifier

Connettersi al dispositivo un amplificatore audio al jack di uscita COAX sul televisore.

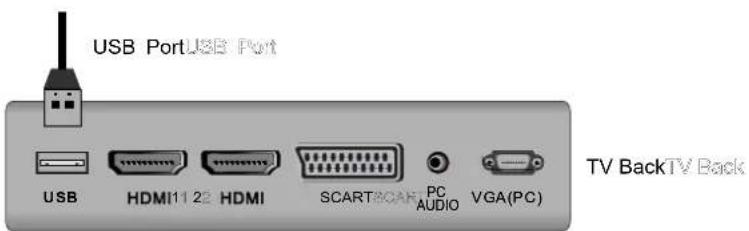

Collegamento USB

USB PortUSB Port USB HDMI1 2 HDMI SCART8CAR PC AUDIO VGA(PC) TV BackTV Back

Inserire la chiavetta USB nella porta USB. Selezionare la sorgente del canale USB mediante il tasto SOURCE sul telecomando.

6 TELECOMANDO.

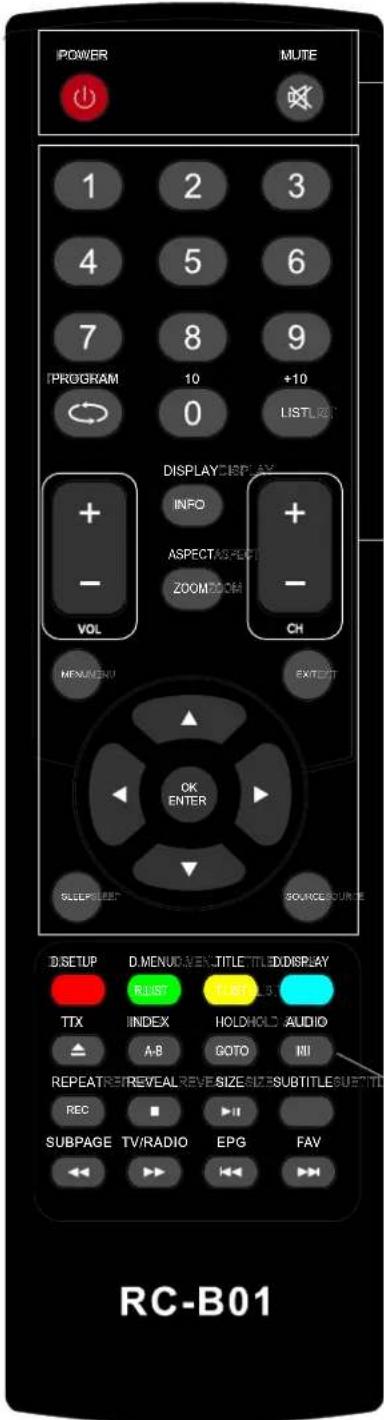

Istruzioni del telecomando in modalità TV

POWER MUTE 1 2 3 4 5 6 7 8 9 PROGRAM 10 +10 0 LIST/20 DISPLAY DISPLAY INFO + ASPECT/ASPECT ZOOMZOOM + - CH VOL MENU/ENI EXIT/INT OK ENTER SLEEP/UNIF SOUNC/SOURCE DISSETUP D MENU/MEN/TITLE/TLED DISPLAY RUST TTX INDEX HOLDHOLD AUDIO A-B GOTO NII REPEAT/REVEAL REVE SIZE SUBTITLE SUBTITLE REC ■ ▶ SUBPAGE TV/RADIO EPG FAV RC-B01

POWER

Consente di accendere o spegnere il televisore.

MUTE

Premere per disattivare l'audio. Premere nuovamente o premere VOL+ per ripristinare l'audio.

TASTI NUMERICI

Premere i tasti da 0 a 9 per selezionare direttamente un canale a televisore acceso. Il canale viene cambiato dopo 2 secondi.

[Figure]

Ritorno al precedente canale visualizzato.

LIST

Premere per visualizzare l'elenco dei programmi televisivi.

DISPLAY

Premere per visualizzare la sorgente e le informazioni del canale.

ASPECT

Consente di selezionare il formato schermo.

VOL+/VOL-

Premere per aumentare/diminuire il livello dell'audio.

CH+/CH-

Premere per cambiare canale.

MENU

Consente di accedere al menu principale del televisore sullo schermo.

SOURCE

Premere SOURCE per selezionare la sorgente in entrata dell' OSD.

Premere ▲▼ per selezionare una sorgente in entrata, quindi premere OK per confermare.

Levetta:( ▲/ ▼/◀ / ▶/ OK ENTER )

Consente di navigare nei menu su schermo e regolare a piacere le impostazioni di sistema.

SLEEP

Consente di selezionare l'intervallo di tempo precedente lo spegnimento automatico del televisore.

EXIT

Consente di uscire dal menu principale del televisore sullo schermo.

AUDIO(I/II)

Premere per selezionare le modalità NICAM.

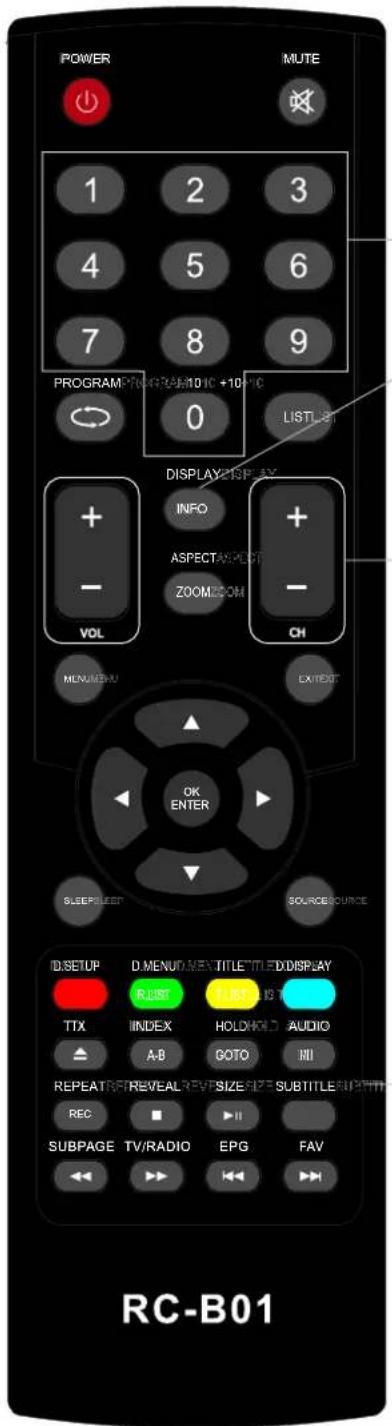

Istruzioni del telecomando in modalità DTV/USB

POWER MUTE 1 2 3 4 5 6 7 8 9 PROGRAM+PROGRAM+10+10+10 0 LIST-SET DISPLAY+PLAY INFO + ASPECTASEMENT + ZOOMCOM - CH VOL MENU#BAU EXITEXT OK ENTER SLEEPLEET SOURCE SOURCE D#SETUP D #MENUT##TITL#TITLED#DISPLAY R#LIST C#MUS T# TTX INDEX HOLD#OLD AUDIO A-B GOTO NII REPEAT#REVEAL REV#SIZE#2# SUBTITLE#R#N# REC ■ ▶ SUBPAGE TV/RADIO EPG FAV RC-B01

TASTI NUMERICI

Premere i tasti da 0 a 9 per selezionare un canale.

INFO

Premere per visualizzare il segnale e le informazioni sul canale.

CH+/CH-

Durante la visualizzazione di un canale, consente di cambiare canale.

TASTI COLORATI

Tasti colorati (rispettivamente rosso, verde, giallo e blu) utilizzati in alcuni sottomenu.

T.LIST

Premere per visualizzare l'elenco di programmazione del timer per la registrazione.

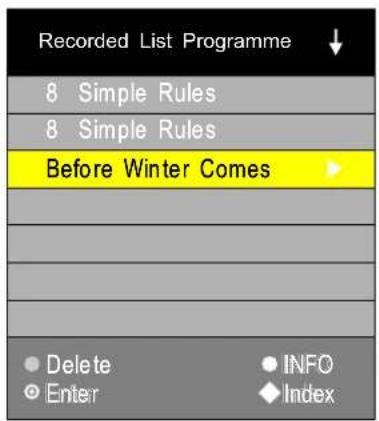

R.LIST

Consente di visualizzare l'elenco dei file registrati.

SUBTITLE

Consente di visualizzare i sottotitoli in modalità DTV.

FAV

Elenco dei programmi preferiti

REC

Premere per registrare il programma in modalità DTV.

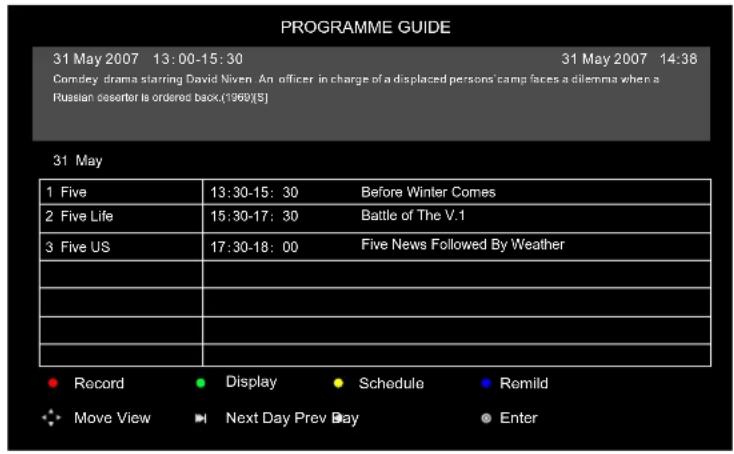

EPG

Avvia la EPG (Guida elettronica ai programmi) in modalità DTV.

AUDIO

Consente di visualizzare il menu Audio.

TV/RADIO

Durante la visualizzazione di un canale, consente di alternare tra le modalità Tv e Radio.

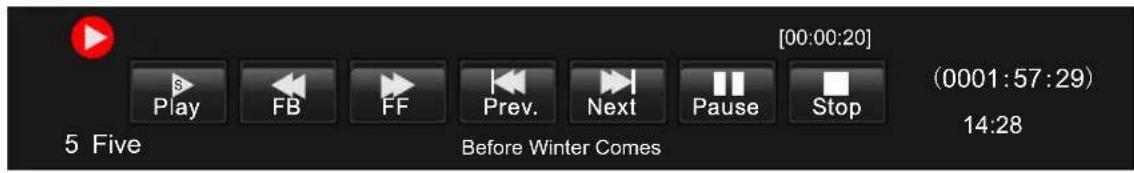

▶II (Differita)

Riproduzione o pausa.

Premere per accedere alla modalità Differita: l'immagine sarà messa in pausa e verrà avviata una registrazione a partire da tale posizione.

Arresta riproduzione o registrazione.

Traccia precedente/successiva in modalità USB o riproduzione della scena precedente/successiva dei programmi registrati, procedendo di 30 secondi.

REPEAT

Premere per selezionare la modalità di ripetizione in modalità USB.

Istruzioni del telecomando in modalità Televideo

POWER MUTE 1 2 3 4 5 6 7 8 9 PROGRAM-PROGRAM+10-10C +10-10C 0 LIST LIST DISPLAY DISPLAY INFO ASPECT ASPERT ZOOMZOOM VOL CH MENU MENU EXITEXT OK ENTER SLEEP/CCF SOURCE/DIVOC ID:SETUP D.MENUER TITLE TITLED.DISPLAY R LIST R LIST TTX INDEX HOLD RED AUDIO A-B GOTO MI REPEAT REVEAL REVE SIZE SIZE SUBTITLE REC ▪ II SUBPAGE TV/RADIO EPG FAV RC-B01

TASTI NUMERICI

Premere i tasti da 0 a 9 per selezionare una pagina del televideo.

Canalesu/Canalegiù

Pagina su e pagina giù.

Televideo

Premere per alternare tra modalità TV e Televideo.

TASTI COLORATI

Consente di selezionare 4 pagine preferite del televideo.

SUBTITLE

Consente di visualizzare i sottotitoli.

HOLD

Consente di fermare la pagina corrente.

SIZE

Consente di modificare le dimensioni dell'immagine.

REVEAL

Rivela o nasconde il testo nascosto.

INDEX

Richiede la pagina principale quando è valido il collegamento dell'indice.

SUBPAGE

Sottopagina del televideo.

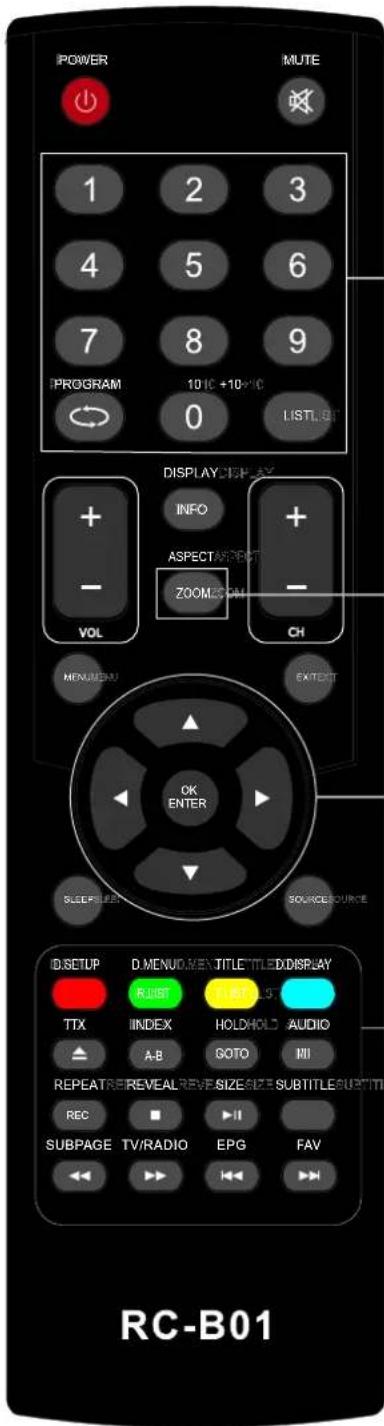

Istruzioni del telecomando in modalità DVD

Nota: Assicurarsi che il televisore acquistato abbia il loader DVD, in caso contrario queste procedure non saranno attive.

POWER MUTE 1 2 3 4 5 6 7 8 9 PROGRAM 10 IC +10+10C LIST/LOT 0 DISPLAY DISPLAY INFO ASPECT ASPECT ZOOM:200V VOL CH MENU MENU EXITT OK ENTER SLEEP/LETT SOURCE/SOURCE ID.SETUP D.MENU MEN TITLE TITLED DISPLAY RUST INDEX HOLDHOLD AUDIO A-B GOTO NII REPEAT RE REVEAL REVE SIZE SIZE SUBTITLE SUBTITLE REC ▪ ▶ ▶ ▶ SUBPAGE TV/RADIO EPG FAV RC-B01

TASTI NUMERICI

Tasti numerici per inserimento di diversi dati.

PROGRAM

Consente di programmare la riproduzione di un disco nella sequenza desiderata.

ZOOM

In modalità riproduzione, premendo ZOOM il lettore ingrandirà una volta l'immagine.

Levetta( ▲/ ▼/◀ / ▶/ OK ENTER )

Consente di navigare nei menu su schermo e regolare a piacere le impostazioni di sistema.

D. SETUP

Utilizzato per la selezione di programmi. È possibile utilizzarlo anche per confermare comandi.

D.MENU

Premere per accedere al menu del disco DVD.

D.DISPLAY

Premere per visualizzare le informazioni del DVD nella modalità DVD.

TITOLO

Quando il DVD è in riproduzione, appare il menu del titolo.

Premere per espellere il disco.

A-B

Questo tasto consente di ripetere una sezione selezionata dal disco.

GOTO

Consente di accedere direttamente in un punto qualunque utilizzando il menu "GOTO".

Press GOTO to access the "GOTO" menu.

AUDIO(I/II)

Tasti di selezione AUDIO nella modalità DVD.

REPEAT

Premere REPEAT per scorrere le opzioni di ripetizione della riproduzione.

Arresto del DVD.

SUBTITLE

Consente di selezionare una lingua diversa per i sottotitoli (il DVD deve disporre dei sottotitoli selezionati).

RIPRODUZIONE/PAUSA in modalità DVD.

Tasto di arretramento rapido e avanzamento rapido.

Consente di passare alla traccia precedente e successiva.

Impostazioni del telecomando

1. Aprire il coperchio.
2. Inserire le batterie di tipo AAA. Durante tale operazione, assicurarsi della polarità corretta in base ai contrassegni “+” e “-” sulle batterie e all'interno del vano batterie.
3. Chiudere il coperchio del vano batterie.

Per impedire la fuoriuscita di liquidi dalle batterie, che possono provocare irritazioni o danneggiare il telecomando, attenersi alle seguenti istruzioni:

1. Installare correttamente le batterie, come indicato sul telecomando.
2. Non utilizzare batterie di tipo diverso, ad esempio VECCHIE e NUOVE o ZINCO-CARBONE e ALCALINE.
3. Rimuovere le batterie se il telecomando non deve essere utilizzato per un periodo prolungato.

Premere il tasto SOURCE per visualizzare l'elenco delle sorgenti in entrata.

Premere i tasti ▼ / ▲ o il tasto SOURCE per selezionare la sorgente in entrata che si desidera visualizzare, quindi premere il tasto OK per accedervi.

Premere il tasto EXIT per uscire.

MENU CANALI

Premere il tasto MENU per visualizzare il menu principale.

Premere i tasti ◀ / ▶ per selezionare CHANNEL nel menu principale. Verrà evidenziata la prima opzione.

1. Premere i tasti ◀ / ▶ per selezionare l' opzione che si desidera nel menu CHANNEL.
2. Premere il tasto OK per confermare l'operazione.

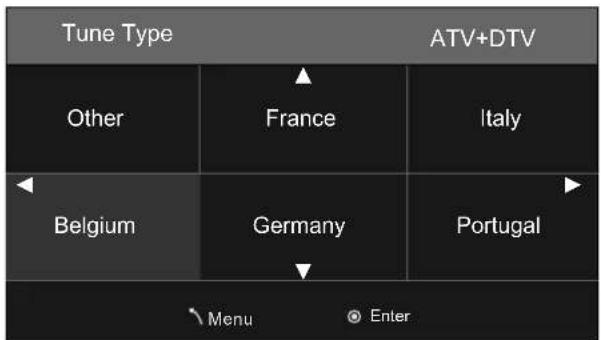

Sintonizzazione automatica

Premere il tasto ▼ / ▲ per selezionare Auto Tuning e premere il tasto OK per avviare la ricerca automatica.

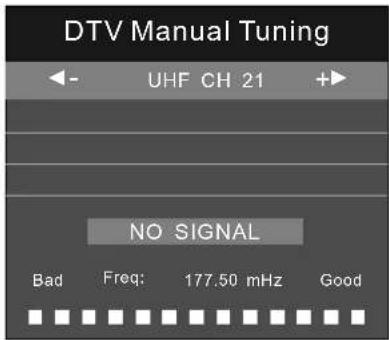

Sintonizzazione manuale DTV

Premere il tasto ▼ / ▲ per selezionare DTV Manual Tuning e premere il tasto OK per accedere al sottomenu.

DTV Manual Tuning UHF CH 21 NO SIGNAL Bad Freq: 177.50 mHz Good

Premere il tasto ▼ / ▲ per selezionare il canale e premere il tasto OK per cercare un programma.

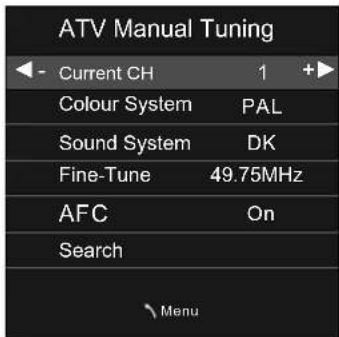

Sintonizzazione manuale ATV

Premere il tasto ▼ / ▲ per selezionare ATV Manual Tuning e premere il tasto OK per accedere al sottomenu.

ATV Manual Tuning - Current CH 1 + Colour System PAL Sound System DK Fine-Tune 49.75MHz AFC On Search Menu

Premere il tasto ◀ / ▶ per selezionare il numero del canale da memorizzare.

Premere il tasto ◀ / ▶ per selezionare il sistema colore.

Premere il tasto ◀ / ▶ per selezionare il sistema audio.

Premere il tasto ▼ / ▲ per selezionare la ricerca e premere il tasto OK per avviare la sintonizzazione.

Premere il tasto ◀ / ▶ per selezionare Fine-Tune (Sintonia fine).

Premere ◀ / ▶ per attivare o disattivare la regolazione di frequenza automatica.

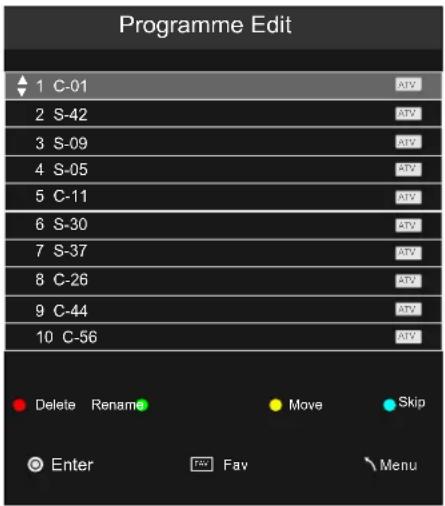

Modifica programma

Premere il tasto ▼ / ▲ per selezionare Program Edit, quindi premere il tasto OK per accedere al sottomenu.

• Premere il tasto rosso per eliminare il canale corrente.
• Premere il tasto verde per rinominare il canale corrente.
• Premere il tasto giallo e i tasti freccia ▲/▼ per spostare il canale corrente.
  ·Premere il tasto blu per saltare il canale corrente.

Informazioni segnale

Premere il tasto ▼ / ▲ per selezionare Signal Information, quindi premere il tasto OK per visualizzare i dettagli di un segnale, tra cui Channel (Canale), Frequency (Frequenza), Quality

(Qualità) e Strength (Forza).

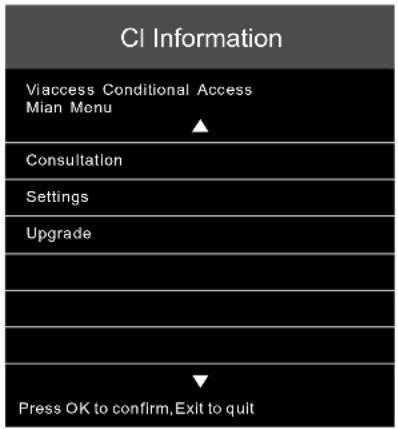

Premere il tasto ▼ / ▲ per selezionare CI Information, quindi premere il tasto OK per visualizzare i dettagli di un segnale, in caso di inserimento di una scheda CI.

Premere il tasto MENU per visualizzare il menu principale.

Premere i tasti ◀ / ▶ per selezionare PICTURE nel menu principale. Verrà evidenziata la seconda opzione.

1. Premere i tasti ▼ / ▲ per selezionare l'opzione che si desidera regolare nel menu PICTURE.
2. Premere il tasto OK per confermare l'operazione.

Premere il tasto ▼ / ▲ per selezionare Picture Mode, quindi premere il tasto OK per accedere al sottomenu. Premere il tasto ▼ / ▲ per effettuare la selezione.

È possibile modificare il livello di contrasto, luminosità, colore e nitidezza se l'immagine è in modalità Personal (Personalizzata).

Premere il tasto ▼ / ▲ per selezionare Contrast, quindi premere il tasto OK per accedere al sottomenu. Premere il tasto ◀/▶ per confermare l'operazione.

Press ▼/▲ button to select Brightness, then press OK button to enter sub-menu. Press ◀/▶ button to adjust.

Luminosità

Premere il tasto ▼ / ▲ per selezionare Brightness, quindi premere il tasto OK per accedere al sottomenu. Premere il tasto ◀/▶ per confermare l'operazione.

Colore

Premere il tasto ▼ / ▲ per selezionare Colour, quindi premere il tasto OK per accedere al sottomenu. Premere il tasto ◀/▶ per confermare l'operazione.

Tinta

Premere il tasto ▼ / ▲ per selezionare Tint, quindi premere il tasto OK per accedere al sottomenu. Premere il tasto ◀/▶ per confermare l'operazione. (Disponibile solo in modalità NTSC).

Nitidezza

Premere il tasto ▼/▲ per selezionare Sharpness, quindi premere il tasto ◀/▶ per confermare l'operazione.

Tono colore

Premere il tasto ▼ / ▲ per selezionare Colour Temp, quindi premere OK per confermare la selezione.

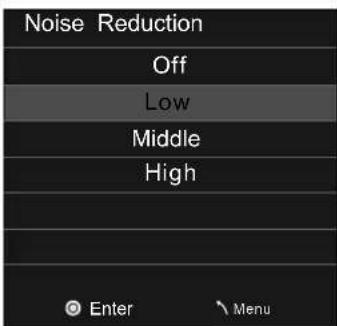

Riduzione rumore

Premere il tasto ▼ / ▲ per selezionare Noise Reduction, quindi premere OK per confermare la selezione.

Colour Temp Cold Normal Warm Enter Menu

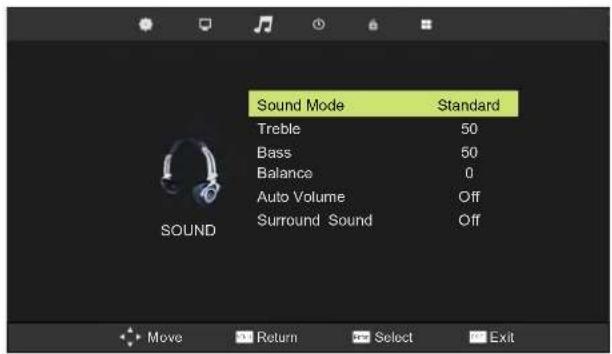

Premere il tasto MENU per visualizzare il menu principale.

Premere i tasti ◀ / ▶ per selezionare Sound nel menu principale. Verrà evidenziata la terza opzione.

1. Premere i tasti ▼ / ▲ per selezionare l'opzione che si desidera regolare nel menu SOUND.

2. Premere il tasto ◀/▶ per confermare l'operazione.

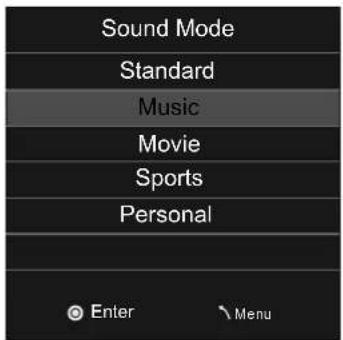

Modalità suono

Premere il tasto ▼ / ▲ per selezionare Sound Mode, quindi premere il tasto OK per accedere al sottomenu. Premere il tasto ▼/▲ per confermare l'operazione.

È possibile modificare il valore di Treble (Acuti) e Bass (Bassi), se l'audio è in modalità Personal (Personalizzata).

Sound Mode Standard Music Movie Sports Personal Enter Menu

Acuti

Premere il tasto ▼ / ▲ per selezionare TrebleA, quindi premere il tasto OK per accedere al sottomenu. Premere il tasto ◀/▶ per confermare l'operazione.

Bassi

Premere il tasto ▼ / ▲ per selezionare Bass, quindi premere il tasto OK per accedere al sottomenu. Premere il tasto ◀/▶ per confermare l'operazione.

Bilanciamento

Premere il tasto ▼ / ▲ per selezionare Balance, quindi premere il tasto OK per accedere al sottomenu. Premere il tasto◀/▶ per confermare l'operazione.

Volume automatico

Premere il tasto ▼ / ▲ per selezionare Auto Volume, quindi premere il tasto OK per selezionare On o Off.

Audio surround

Nelle impostazioni di Surround Sound, premere il tasto ◀ / ▶ per impostare ON/OFF.

Menu orario

Premere il tasto MENU per visualizzare il menu principale.

Premere il tasto ◀ / ▶ per selezionare TIME nel menu principale. Verrà evidenziata la quarta opzione.

Clock 01/Jan 04:28 Off Time Off On Time Off Time Zone GMT+1 Sleep Timer Off Auto Standby 4H OSD Timer 10s TIME

1. Premere il tasto ▼ / ▲ per selezionare l'opzione che si desidera regolare nel menu TIME.
2. Premere il tasto ◀/▶ per confermare l'operazione.

Orologio

Visualizza l'ora corrente del sistema. Non è disponibile

Teimlecet Zone (Fuso orario)

Premere il tasto ▼ / ▲ per selezionare Time Zone, quindi premere il tasto OK per accedere al sottomenu.

Timer di spegnimento

Premere il tasto ▼ / ▲ per selezionare Sleep Timer, quindi premere il tasto OK per accedere al sottomenu. Premere il tasto ▼ / ▲ per effettuare la selezione.

Premere il tasto ▼ / ▲ per selezionare Auto standby, quindi premere il tasto OK per accedere al sottomenu. Premere il tasto ▼ / ▲ per effettuare la selezione.

Auto Standby

Off

3H

4H

5H

Timer OSD

Premere il tasto ▼ / ▲ per selezionare OSD Timer, quindi premere il tasto OK per accedere al sottomenu. Premere il tasto ▼ / ▲ per effettuare la selezione.

OSD Timer

5S

10S

15S

20S

25S

30S

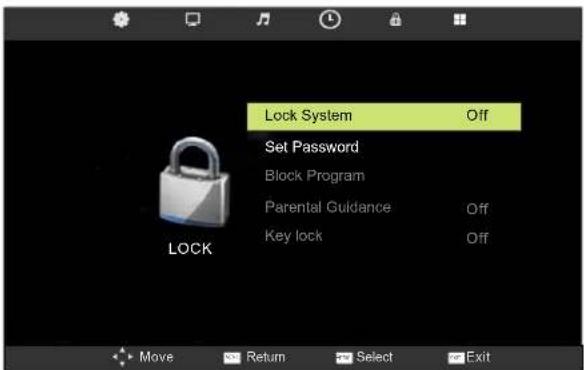

Menu blocco

Premere il tasto MENU per visualizzare il menu principale.

Premere i tasti ◀ / ▶ per selezionare LOCK nel menu principale. Verrà evidenziata la quinta opzione.

1. Premere il tasto ▼ / ▲ per selezionare l'opzione che si desidera regolare nel menu LOCK.
2. Premere il tasto ◀/▶ per confermare l'operazione.

Blocco sistema

Premere il tasto ▼ / ▲ per selezionare Lock System, quindi premere OK per confermare le seguenti opzioni (La password di default è "0000").

Impostazione password

Premere il tasto ▼ / ▲ per selezionare Set Password, quindi premere il tasto OK per accedere al sottomenu e impostare la nuova password.

Premere il tasto ▼ / ▲ per selezionare Block Program, quindi premere il tasto OK per accedere al sottomenu.

Premere il tasto ▼ / ▲ per selezionare il programma da bloccare, quindi premere il tasto verde sul telecomando. (Per sbloccare il programma, inserire la password impostata).

Premere il tasto OK per salvare l'impostazione e il tasto Menu per tornare al menu precedente.

Controllo genitori

Premere il tasto ▼ / ▲ per selezionare Parental Guidance, quindi premere il tasto OK per accedere al sottomenu e confermare l'operazione. (Le opzioni disponibili sono Off, 4-18).

Blocco tasti

Premere il tasto ▼ / ▲ per selezionare Key Lock, quindi premere il tasto OK per selezionare On o Off.

Menu configurazione

Premere il tasto MENU per visualizzare il menu principale.

Premere i tasti ▼ / ▲ per selezionare Setup nel menu principale. Verrà evidenziata la sesta opzione.

1. Premere i tasti ▼/▲ per selezionare l'opzione che si desidera regolare nel menu SETUP.
2. Premere il tasto ◀/▶ per confermare l'operazione.

Lingua OSD/Lingua audio/Lingua sottotitoli

Premere il tasto ▼ / ▲ per selezionare OSD/Audio/Subtitle Language, quindi premere il tasto OK per accedere al sottomenu.

Premere il tasto ▼/▲/◄/► per selezionare la lingua OSD, impostata di default su French.

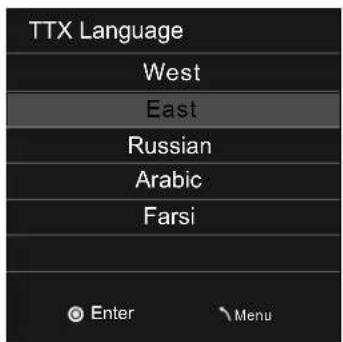

TTX Language (Lingua televideo)

Premere il tasto ▼ / ▲ per selezionare TTX Language, quindi premere il tasto OK per accedere al sottomenu.

Premere il tasto ◀/▶ per confermare TTX Language.

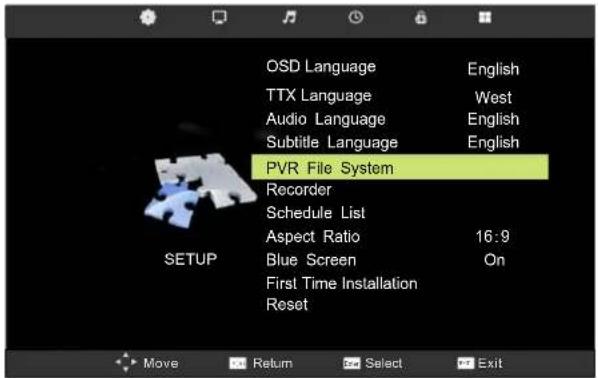

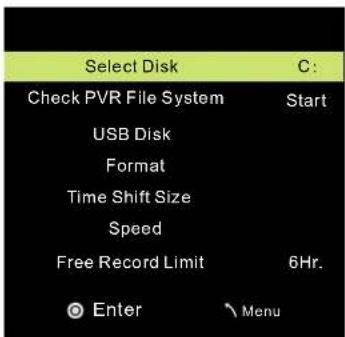

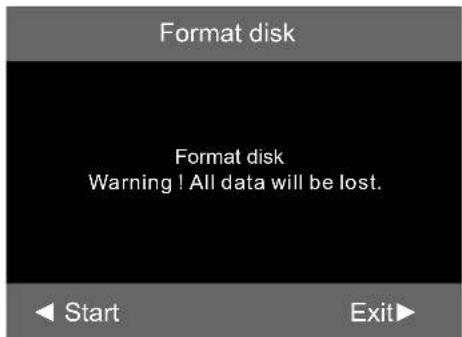

Premere il tasto ▼ / ▲ per selezionare PVR File System, quindi premere il tasto OK per accedere al sottomenu.

Elenco Programmazione

Premere il tasto ▼ / ▲ per selezionare Schedule List, quindi premere il tasto OK per accedere al sottomenu.

Premere il tasto MENU sul telecomando per visualizzare il menu principale. Utilizzare il tasto

◀/▶ per selezionare

SETUP e il tasto▼/▲ per selezionare Recorder. Quindi premere il tasto OK per accedere al sottomenu.

Formato immagine

Premere il tasto ▼ / ▲ per selezionare Aspect Ratio, quindi premere il tasto OK per accedere al sottomenu.

Schermo Blu

Premere il tasto ▼ / ▲ per selezionare Blue Screen, quindi premere il tasto ◀/▶ per selezionare On o Off.

Prima installazione

Premere il tasto ▼ / ▲ per selezionare First Time Installation, quindi premere il tasto OK per selezionare le relative opzioni, tra cui lingua OSD, paese e sintonizzazione.

Ripristina

Premere il tasto ▼ / ▲ per selezionare Reset, quindi premere il tasto OK per inserire un testo.

Premere il tasto ◀/▶ selezionando Sì o No.

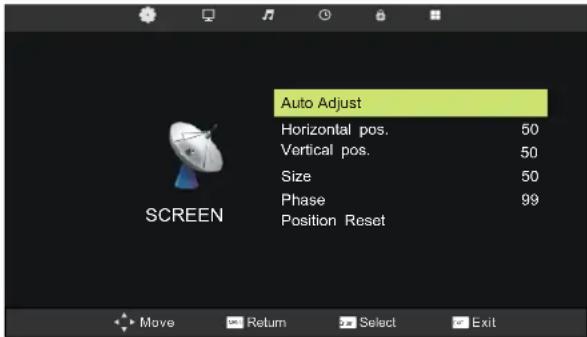

Menu schermo

Premere il tasto MENU per visualizzare il menu principale.

Premere i tasti ◀ / ▶ per selezionare Screen nel menu principale. Verrà evidenziata la prima opzione. (Disponibile soltanto quando si inserisce un segnale PC-RGB).

Auto Adjust Horizontal pos. 50 Vertical pos. 50 Size 50 Phase 99 Position Reset

1. Premere i tasti ▼/▲ per selezionare l'opzione che si desidera regolare nel menu SCREEN.

2. Premere il tasto OK per confermare l'operazione.

Regolazione automatica

Premere il tasto ▼ / ▲ per selezionare Auto Adjust e premere il tasto OK per avviare la regolazione automatica.

Posizione orizzontale

Premere il tasto ▼ / ▲ per selezionare Horizontal Pos., quindi premere il tasto OK per accedere al sottomenu. Premere il tasto ◀/▶ per confermare l'operazione.

Posizione Verticale

Premere il tasto ▼ / ▲ per selezionare Vertical Pos., quindi premere il tasto OK per accedere al sottomenu. Premere il tasto ◀/▶ per confermare l'operazione.

Dimensione

Premere il tasto ▼ / ▲ per selezionare Size, quindi premere il tasto OK per accedere al sottomenu. Premere il tasto ◀/▶ per regolare la dimensione del display.

Fase

Premere il tasto ▼ / ▲ per selezionare Phase, quindi premere il tasto OK per accedere al sottomenu. Premere il tasto ◀/▶ per confermare l'operazione.

VGA(PC)

Nota:

1. La riduzione del rumore nell'opzione PICTURE non è valida.
2. Il menu SOUND e la descrizione sono identici a quelli per la modalità DTV.
3. Il menu LOCK e la descrizione sono identici a quelli per la modalità DTV.
4. Il Sistema File PVR nel menu SETUP non è valido.

AV/SCART/HDMI/YPbPr

Notes:

1. Il menu PICTURE e la descrizione sono identici a quelli per la modalità DTV.
2. Il menu SOUND e la descrizione sono identici a quelli per la modalità DTV.
3. Il menu LOCK e la descrizione sono identici a quelli per la modalità DTV.
4. Il Sistema File PVR nel menu SETUP non è valido.

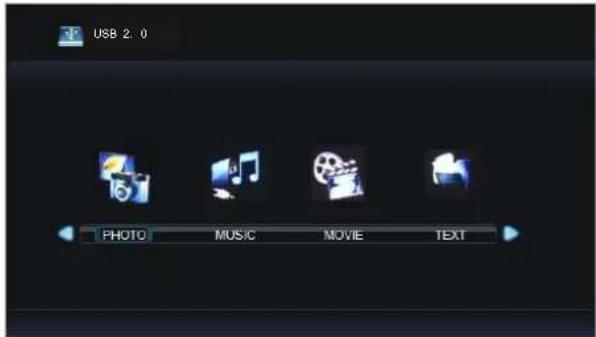

MENU LETTORE (USB)

Nota: prima di accedere al menu MEDIA, inserire il dispositivo USB, quindi premere il tasto SOURCE per impostare la sorgente in entrata su tale dispositivo e premere il tasto OK per confermare.

USB 2.0 PHOTO MUSIC MOVE TEXT

Premere i tasti ◀ / ▶ per selezionare l'opzione che si desidera regolare nel menu MEDIA, quindi premere il tasto OK per confermare l'operazione.

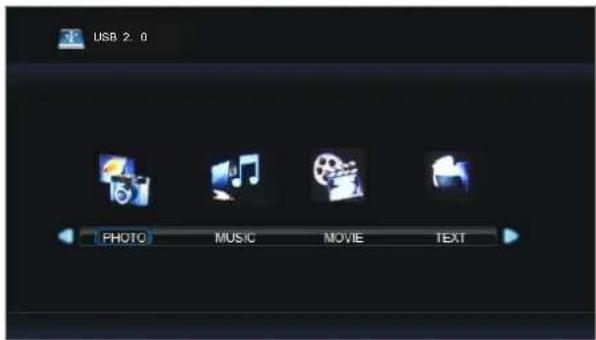

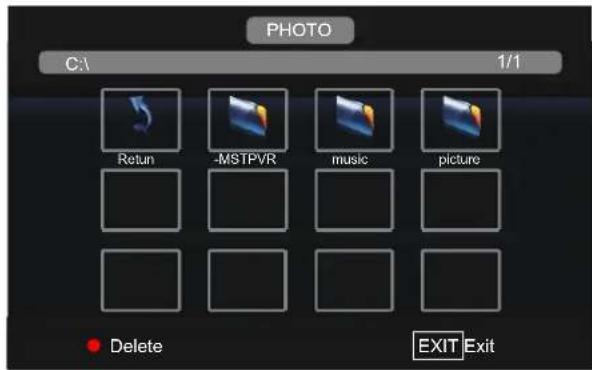

Foto

Premere il tasto ◀/▶ per selezionare PHOTO nel menu principale, quindi premere il tasto OK per confermare l'operazione.

USB 2.0 PHOTO MUSIC MOVE TEXT

Premere il tasto per selezionare l'unità disco che si desidera visualizzare, quindi premere il tasto OK per confermare.

Premere il tasto ◀/▶ per tornare al menu precedente.

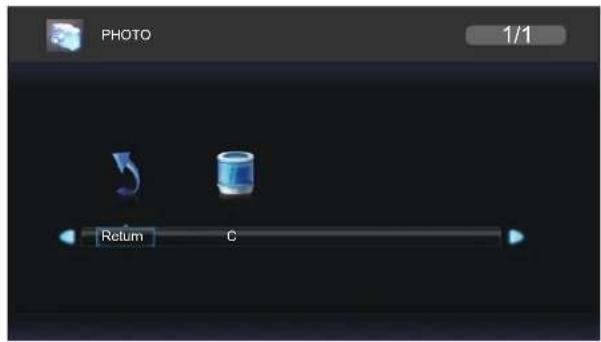

PHOTO 1/1 Return C

Premere il tasto EXIT per tornare al menu precedente.

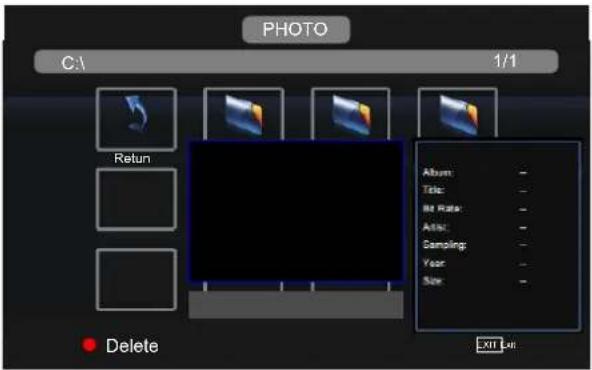

Premere il tasto ◀/▶ per selezionare il file che si desidera visualizzare nel menu di selezione dei file, quindi premere il tasto OK per visualizzare l'immagine. Quando l'opzione selezionata risulta evidenziata, sulla destra compariranno le informazioni del file, mentre l'immagine sarà visualizzata in anteprima nella parte centrale.

Premere il tasto ◀/▶ per selezionare la cartella del file da cercare nel menu di selezione dei file, quindi premere il tasto OK sul telecomando per accedere al sottomenu.

Premere il tasto ◀/▶ per selezionare il file da cancellare nel menu di selezione dei file, quindi premere il tasto rosso sul telecomando per confermare l'operazione.

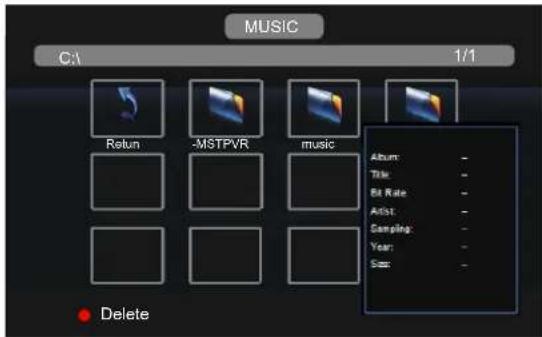

Menu musica

Premere il tasto ◀/▶ per selezionare MUSIC nel menu principale, quindi premere il tasto OK per confermare l'operazione.

USB 2 0 PHOTO MUSIC MOVIE TEXT

Premere il tasto per selezionare l'unità disco che si desidera visualizzare, quindi premere il tasto OK per confermare l'operazione.

Premere il tasto ◀/▶ per tornare al menu precedente.

Quando l'opzione selezionata risulta evidenziata, sulla destra compariranno le informazioni del file. visualizzate in anteprima nella parte centrale.

Premere il tasto EXIT per tornare al menu precedente.

Premere il tasto ◀/▶ per selezionare il file che si desidera visualizzare nel menu di selezione dei file, quindi premere il tasto OK per riprodurre la musica selezionata.

Menu video

Premere il tasto ◀/▶ per selezionare MOVIE nel menu principale, quindi premere il tasto OK per confermare l'operazione.

USB 2: 0 PHOTO MUSIC MOVE TEXT

Premere il tasto◀/▶ per selezionare l'unità disco che si desidera visualizzare, quindi premere il tasto OK per confermare l'operazione.

Premere il tasto ◀/▶ per tornare al menu precedente.

Premere il tasto EXIT per tornare al menu precedente.

Quando l'opzione selezionata risulta evidenziata, sulla destra compariranno le informazioni del file, mentre il file video sarà visualizzato in anteprima nella parte centrale.

Premere il tasto OK per avviare la riproduzione del file video selezionato.

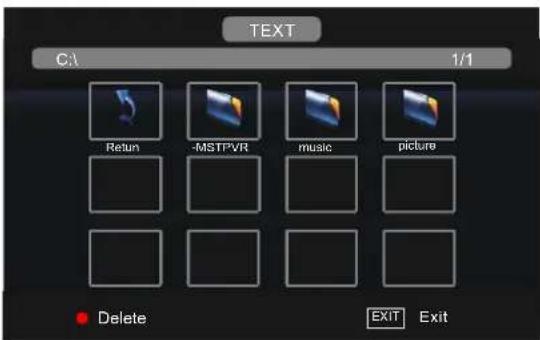

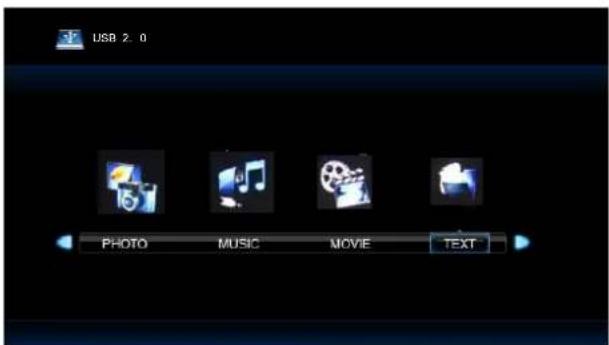

Menu testo

Premere il tasto «pé» selezionare TEXT nel menu principale, quindi premere il tasto OK per confermare l'operazione.

USB 2.0 PHOTO MUSIC MOVIE TEXT

Premere il tasto per selezionare l'unità disco che si desidera visualizzare, quindi premere il tasto OK per confermare l'operazione. Premere il tasto ◀/▶ per tornare al menu precedente.

Premere il tasto EXIT per tornare al menu precedente.

Quando l'opzione selezionata risulta evidenziata, sulla destra compariranno le informazioni del file, mentre il testo sarà visualizzato in anteprima nella parte centrale.

Premere il tasto OK per visualizzare il testo selezionato.

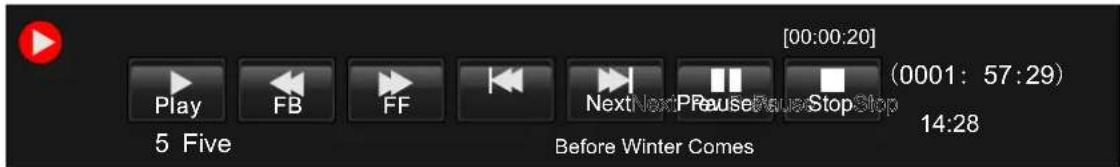

Menu PVR

Registratore istantaneo

Nota: prima di avviare la registrazione, assicurarsi che il dispositivo USB sia inserito nel televisore. Premere il tasto REC sul telecomando per avviare la registrazione.

Durante la registrazione, sul tasto dello schermo comparirà il simbolo di registrazione.

Premere il tasto REC per visualizzare la barra di comando o per nasconderla.

Premere il tasto ◀/▶ o il tasto Stop sul telecomando per arrestare la registrazione.

Comparirà la seguente finestra di dialogo:

It will stop Recording ◀ YES No ►

Premere il tasto ◀/▶ per selezionare □ per arrestare o non arrestare il PVR.

Premere il tasto ◀/▶ per selezionare ▶ per riprodurre il programma registrato.

È possibile premere il tasto sulla barra di comando per avviare una riproduzione, un arretramento rapido o avanzamento rapido, riprodurre la parte precedente o successiva, mettere in pausa o arrestare la riproduzione.

Nota: inoltre è possibile riprodurre il programma registrato nel file denominato "_MSTPVR" in MOVIE nella sorgente USB.

Sistema File PVR Sistema File PVR

Premere il tasto MENU sul pannello anteriore o sul telecomando per visualizzare il menu principale. Premere il tasto ▼ / ▲ per selezionare SETUP nel menu principale, quindi premere il tasto OK per confermare l'operazione.

1. Premere il tasto ▼ / ▲ per selezionare PVR File System.
2. Premere il tasto OK per accedere e premere pelleffettuare la modifica.
3. In seguito, premere il tasto Menu per salvare e tornare al menu precedente.

Select Disk C: Check PVR File System Start USB Disk Format Time Shift Size Speed Free Record Limit 6Hr. Enter Menu

Seleziona disco

Premere il tasto ▼ / ▲ per selezionare Select Disk, quindi premere il tasto OK e ▼/▲ per selezionare il disco da controllare.

Controllo Sistema File PVR

Premere il tasto ▼ / ▲ per selezionare PVR File System, quindi premere il tasto OK per controllare il disco selezionato.

Formato

Premere il tasto ▼ / ▲ per selezionare Format, quindi premere il tasto OK per accedere al sottomenu:

Premere il tasto ▼/▲ per selezionare PVR File System Type, quindi premere il tasto ◀/▶ per selezionare il tipo di sistema e il tasto OK per formattare il disco. Comparirà la seguente finestra di dialogo:

Format disk Format disk Warning ! All data will be lost. ◀ Start Exit ►

Premere il tasto ◀ per avviare la formattazione o ▶ per annullarla e tornare al menu precedente.

Registratore

Premere il tasto MENU sul telecomando per visualizzare il menu principale. Utilizzare il tasto ◀/▶ per selezionare.SETUP e il tasto ▼/▲ per selezionare Recorder.

Quindi premere il tasto OK per accedere al sottomenu.

1. Premere il tasto ▼/▲ per selezionare la voce.
2. Premere il tasto ◀/▶ per effettuare l'impostazione.
3. Dopo aver completato tale operazione, premere il tasto OK per salvare. Comparirà una finestra di dialogo che indica il completamento del salvataggio e un elenco di programmazione contenente la pianificazione delle registrazioni impostate. Per annullare l'impostazione, premere il tasto rosso.

È possibile selezionare le modalità Auto/Once/Everyday/Weekly (Automatica/Una volta/

Giornaliera/Settimanale) per impostare una registrazione.

Orario inizio

Orario inizio registrazione.

Orario fine

Orario fine registrazione.

RECORDER®500000F& 5 Five® Five ★ Mode Once Mode Once Start Time Start Time ← May Month My Month ▶ 31 Date: 1 Time 13 Hour: 15 Hour 30 Minute: 24 Hours End Time End Time May Monthly My Month 31 Date: 1 Time 15 Hour: 15 Hour 30 Minute: 30 Hours ● Enter ● Back

Differita

Premere il tasto per avviare Timeshift. Comparirà la seguente barra di comando:

Il programma si arresterà in caso di avvio di Timeshift e sarà possibile continuare a visualizzare il programma premendo il tasto PLAY ▶ e si desidera vederlo in modalità differita.

È possibile premere il tasto sulla barra di comando o sul telecomando per eseguire una riproduzione, un arretramento o avanzamento rapido, riprodurre la parte precedente o successiva, mettere in pausa o arrestare la modalità differita.

Nota: se la modalità Timeshift non viene disabilitata, non è possibile richiamare la sorgente in entrata, il menu, il televideo e l'elenco dei preferiti, né cambiare canale durante la registrazione. Premere il tasto POWERstare la funzione Timeshift.

Quest'ultima non supporta il canale radio Timeshift e il canali bloccati.

Elenco registrazioni

Premere il tasto R.LIST sul telecomando per visualizzare l'elenco registrazioni.

Premere il tasto EPG sul telecomando.

Consente di registrare un programma. Se selezionata, mostra la modalità di registrazione e verifica i dettagli del PVR.

Visualizzazione

Consente di visualizzare tutte le informazioni.

Elenco Programmazione

Fare riferimento alla seguente tabella:

Pulsanti Su e Giù per selezionare il programma.

Elimina

Consente di eliminare il programma selezionato.

- BackBack

Consente di tornare al menu EPG.

Promemoria

Programmi impostati. Scegliere Remind per visualizzare il seguente menu di impostazioni. Utilizzare i tasti Su e Giù per scegliere il programma impostato.

8. Funzionamento del lettore DVD

Nota: assicuratevi che il televisore che avete comprato è comprato con caricatore DVD, altrimenti tutta questa parte non si applica.

Operazioni di base

1. Premere il tasto Source sul telecomando per selezionare la sorgente di ingresso DVD.
2. Premere il tasto OPEN/CLOSE per aprire il vano del disco.
   Reggere il disco senza toccarne le superfici, inserirlo nel lettore, con l'etichetta rivolta verso il pannello posteriore del dispositivo, nel vano DVD sul lato destro del televisore.
   Spingere leggermente il DVD finché non scatta automaticamente in posizione.

Modalità di configurazione DVD

• La modalità Setup presenta il menu per l'impostazione di General Setup Page (Pagina di configurazione generale), Audio Setup Page (Pagina di configurazione audio) e Preference Page (Pagina Preferenze).
• La selezione della voce nel menu Setup viene effettuata mediante le frecce di navigazione, il tasto D.SETUP e il tasto OK.
• Premere il tasto D.SETUP, accedere al menu SETUP, quindi premere il tasto DIRECTION RIGHT (tasto direzionale destro), per accedere al successivo sottomenu.
• Premere nuovamente il tasto D.SETUP per abbandonare il menu Setup.

Configurazione generale

Schermo del televisore

Tale funzione consente di selezionare il formato 4: 3/PS, 4: 3/LB, 16: 9.

-- General Setup Page -- TV Display 16:9 4:3/PS OSD Lang ENG 4:3/LB Screen Saver On 16:9 Last Memory Off

Lingua OSD

Tale funzione consente di selezionare la lingua OSD.

Abilitando lo screen saver, l'immagine scelta per tale funzione comparirà quando la riproduzione viene interrotta o l'immagine viene congelata per alcuni minuti. Questa funzione consente di evitare danni allo schermo.

• On (Abilita screen saver).
- Off (Disabilita screen saver).

-- General Setup Page -- TV Display 16:9 OSD Lang ENG Screen Saver On On Last Memory Off Off

Ultima memorizzazione

Consente di impostare le voci sull'ultima memorizzazione, mediante l'opzione "on" e "off". Selezionare "on", spegnere l'apparecchio prima di effettuare le impostazioni e riaccenderlo per visualizzarle. Eseguire un'impostazione vicina allo stesso orario.

Selezionando "off", l'apparecchio tornerà automaticamente alle impostazioni di default.

• On (Abilita Last Memory
• Off (Disabilita Last Memory

-- General Setup Page -- TV Display 16:9 OSD Lang ENG Screen Saver On Last Memory Off On Off

Configurazione audio

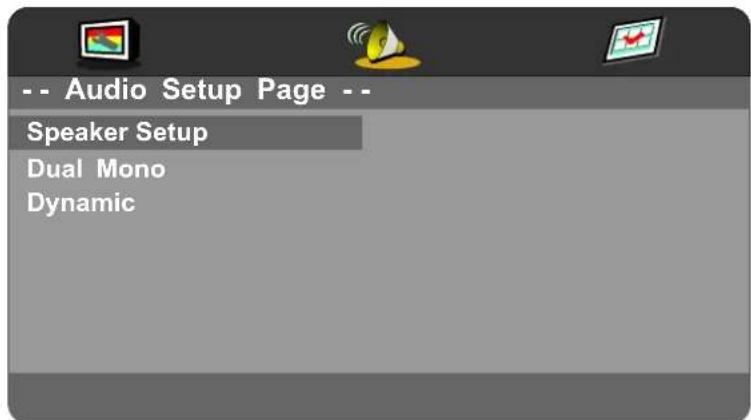

- Configurazione dell'altoparlante

In "Audio Setup page" premere "▼" il tasto "per selezionare la voce "Speaker Setup" e premere il tasto "OK ENTER" o "►" (riproduzione) in "Speaker Setup Page" (Pagina di configurazione dell'altoparlante).

-- Audio Setup Page -- Speaker Setup Dual Mono Dynamic

Downmix

• LT/RT

In caso di traccia multicanale su disco registrato, il segnale di uscita sarà incorporato sulle uscite di sinistra e di destra.

- Stereo

In caso di traccia multicanale su disco registrato, il segnale di uscita sarà incorporato sull'uscita stereo.

-- Speaker Setup Page -- Downmix STR LT/RT Stereo

Dual Mono

Questa funzione consente di selezionare le uscite Stereo, L-MONO, R-MONO e MIX-MONO.

-- Audio Setup Page -- Speaker Setup Dual Mono Dynamic Stereo L-Mono R-Mono Mix-Mono

Dinamico

Questa opzione consente di impostare il rapporto di compressione per regolare il contrasto dell' audio (volume).

-- Audio Setup Page -- Speaker Setup Dual Mono Dynamic FULL 3/4 1/2 1/4 OFF

Configurazione preferenze

Assicurarsi che nel lettore non vi siano dischi, quindi selezionare Preference Page.

Tipo TV

• PAL

Questa opzione viene selezionata quando il lettore è collegato a un sistema TV PAL.

• MULTI

Il lettore imposterà il sistema TV in base al disco inserito.

• NTSC

Questa opzione viene selezionata quando il lettore è collegato a un sistema TV NTSC.

-- Preference Page -- TV Type Multi PAL Audio ENG Multi Subtitle ENG NTSC Disc Menu ENG Parental Password Default

Audio

Se una lingua tra quelle elencate di seguito è registrata sul disco, è possibile riprodurre l'audio in tale lingua. In caso contrario, sarà utilizzata la lingua registrata.

Se una lingua tra quelle elencate di seguito è registrata sul disco, è possibile impostare i sottotito li in tale lingua. In caso contrario, sarà utilizzata la lingua registrata.

Se una lingua tra quelle elencate di seguito è registrata sul disco, è possibile impostare il Menu

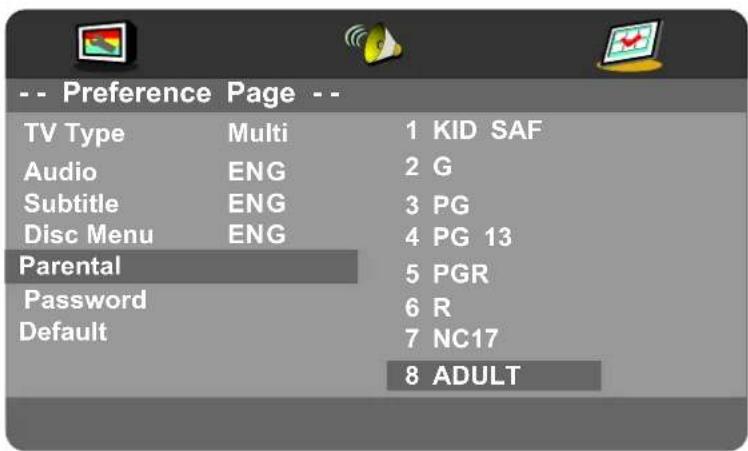

Quando si attiva tale funzione durante la riproduzione di un disco, è possibile selezionare un Age Control Grade (Livello controllo contenuti in base all'età) a seconda del disco o delle proprie preferenze. Ad esempio, selezionando il livello PG, un disco DVD di un livello superiore a quest'ultimo, non sarà riproducibile.

• KID SAFE
• G
• PG
• PG 13
• P GR
  -R
• NC 17
• ADULT

-- Preference Page -- TV Type Multi 1 KID SAF Audio ENG 2 G Subtitle ENG 3 PG Disc Menu ENG 4 PG 13 Parental 5 PGR Password 6 R Default 7 NC17 8 ADULT

Password

È possibile modificare la password richiesta quando si desidera modificare la funzione Age Control Grade nella funzione Parental Lock.

NOTA: la password di default è 123456.

-- Preference Page -- TV Type Multi Audio ENG Subtitle ENG Disc Menu ENG Parental Password Change Default

Default

È possibile tornare alle impostazioni di fabbrica scegliendo RESET e premendo il tasto OK.

-- Preference Page -- TV Type Multi Audio ENG Subtitle ENG Disc Menu ENG Parental Password Default Reset

9. RISOLUZIONE DEI PROBLEMI E CONSIGLI

Verificare se è possibile risolvere autonomamente il problema.

Risoluzione dei problemi	Azione
Nessun segnale	Verificare che tutti i cavi siano inseriti correttamente.
Scarsa qualità delle gradazioni di colore	Regolare il contrasto, il colore e la luminosità.
Macchie sullo schermo	Probabilmen te dovute a un segnale elettrico proveniente da un'automobile, un mot ore, una lampa da a neon e altri dispositivi elettrici.
Immagine doppia o multipla	Probabilmente dovuta a un disturbo elettrico causato da un altro televisore, un computer, una console o una radio.
“Effetto neve” sullo schermo	I cavi dell'antenna non sono correttamente inseriti.
Il telecomando non funziona	Controllare le batterie e il loro corretto allineamento. Verificare che il sensore infrarossi non sia coperto.
Audio assente	Accertarsi di non aver premuto il tasto MUTE sul pannello o sul telecomando.
Modalità DVD non funzionante	Accertarsi che il televisore sia in modalità DVD.
Il DVD non funziona correttamente	Accertarsi che il disco sia inserito correttamente nel lettore, che non sia danneggiato e che il formato sia supportato. Attendere qualche istante, poiché alcuni dischi hanno tempi di caricamento più lunghi.

10. SPECIFICHE

Il presente manuale serve solo come riferimento e il produttore non è tenuto a comunicare eventuali modifiche al design e ai dati tecnici.

Mode		LED-B13TU19H	LED-B13TU22H	LED-B13HU22H	LED-B13TDU22H
Dimensioni schermo		18.5Inch 21.6Inch		21.6Inch
Tipo di schermo		TFT LED
Risoluzione (pixel)		1366 X 768
Formato immagine		16:9
Alimentazione		CA 100-240 V 50/60 Hz			DC 12V
Consumo		40W			48W
Sistema TV		PAL/SECAM
Formato ingresso video		PAL/NTSC/SECAM
Potenza audio in uscita		L / R 2X3W
SUPPORT	ANTENNA	sì
	AV-IN	sì
	YPbPr - IN	sì
	HDMI - IN	sì
	VGA(PC) - IN	sì
	VGA(PC) AUDIO - IN	sì
	SCART - IN	sì
	SCART - OUT	sì
	EARPHONE - OUT	sì
	S-VIDEO - IN	--
	COAXIAL - OUT	sì
	COMMON INTERFACE	sì
	USB	sì
	IPOD	--
DVD	Formato del disco	--	--	--	CD/CD±R/RWDVD/DVD±R/RW
	Formato uscita video DVD	--	--	--	PAL/NTSC
Dimensions	Con base (LxWxHmm)	466x182x366		534x183x403534x	183x403 534x183x40
	Base esclusa (LxWxHmm)	466x49x309		534x49x349534x	49x349 534x49x349
Peso	Peso netto (Kg)	4.0	4.8 4.8 5.3
	Peso lordo (Kg)	5.0	6.4 6.4 6.9
Mode		LED-B13TU24F	LED-B13HU24F	LED -B13H U32H	LED -B13H U42F
Dimensioni schermo		23Inch	23Inch	31.5Inch	42Inch
Tipo di schermo		TFT LED
Risoluzione (pixel)		1920 X 1080
Formato immagine		16:9
Alimentazione		CA 100-240 V 50/60 Hz
Consumo		48W		120W	140W
Sistema TV		PAL/SECAM
Formato ingresso video		PAL/NTSC/SECAM
Potenza audio in uscita		L / R 2X3W L / R 2X8W
SUPPORT	ANTENNA	sì
	AV-IN	sì
	YPbPr - IN	sì
	HDMI - IN	sì
	VGA(PC) - IN	sì
	VGA(PC) AUDIO - IN	sì
	SCART - IN	sì
	SCART - OUT	sì
	EARPHONE - OUT	sì
	S-VIDEO - IN	--
	COAXIAL - OUT	sì
	COMMON INTERFACE	sì
	USB	sì
	IPOD	--
DVD	Formato del disco	--	-- --		--
	Formato uscita video DVD	--	-- --		--
Dimensions	Con base (LxWxHmm)	587x183x438	587x183x438	790x200x564	1019x260x697
	Base esclusa (LxWxHmm)	587x49x385	587x49x385	790x47x499	1019x50x629
Weight	Peso netto (Kg)	5.2	5.2	11.5	17.2
	Peso lordo (Kg)	6.8	6.8	12.0	18
