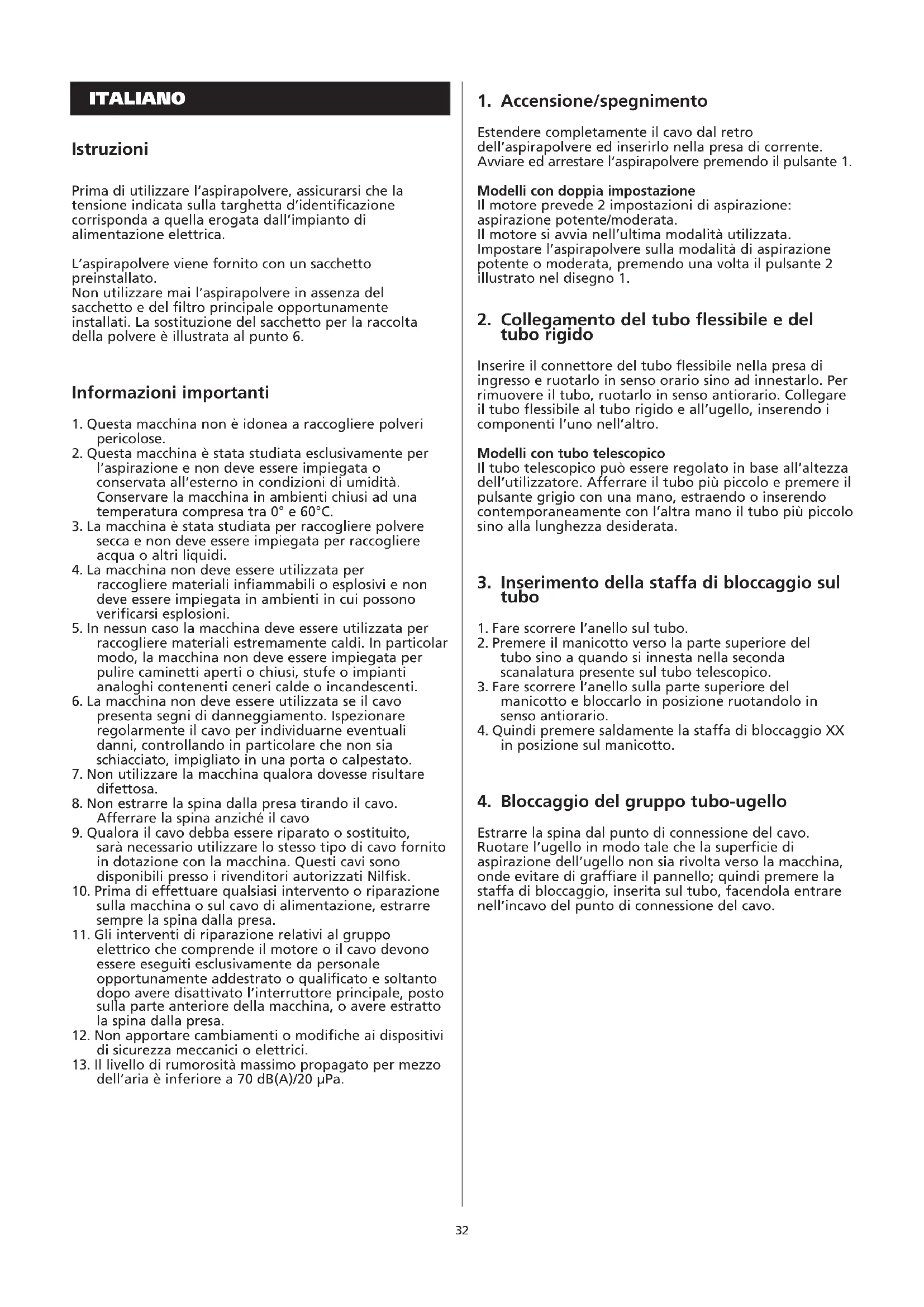

MANUALE UTENTE King Home NILFISK
Prima di utilizzare l'aspirapolvere, assicurarsi che la tensione indicata sulla targhetta d'identificazione corrisponda a quella erogata dall'impianto di alimentazione elettrica.
L'aspirapolvere viene fornito con un sacchetto preinstallato.
Non utilizzare mai l'aspirapolvere in assenza del sacchetto e del filtro principale opportunamente installati. La sostituzione del sacchetto per la raccolta della polvere è illustrata al punto 6.
- Questa macchina non è idonea a raccogliere polveri pericolose.
- Questa macchina è stata studiata esclusivamente per l'aspirazione e non deve essere impiegata o conservata all'esterno in condizioni di umidità. Conservare la macchina in ambienti chiusi ad una temperatura compresa tra 0° e 60°C.
- La macchina è stata studiata per raccogliere polvere secca e non deve essere impiegata per raccogliere acqua o altri liquidi.
- La macchina non deve essere utilizzata per raccogliere materiali infiammabili o esplosivi e non deve essere impiegata in ambienti in cui possono verificarsi esplosioni.
- In nessun caso la macchina deve essere utilizzata per raccogliere materiali estremamente caldi. In particolar modo, la macchina non deve essere impiegata per pulire caminetti aperti o chiusi, stufe o impianti analoghi contenenti ceneri calde o incandescenti.
- La macchina non deve essere utilizzata se il cavo presenta segni di danneggiamento. Ispezionare regolarmente il cavo per individuarne eventuali danni, controllando in particolare che non sia schiacciato, impigliato in una porta o calpestato.
- Non utilizzare la macchina qualora dovesse risultare difettosa.
- Non estrarre la spina dalla presa tirando il cavo.
Afferrare la spina anziché il cavo
- Qualora il cavo debba essere riparato o sostituito, sarà necessario utilizzare lo stesso tipo di cavo fornito in dotazione con la macchina. Questi cavi sono disponibili presso i rivenditori autorizzati Nilfisk.
- Prima di effettuare qualsiasi intervento o riparazione sulla macchina o sul cavo di alimentazione, estrarre sempre la spina dalla presa.
- Gli interventi di riparazione relativi al gruppo elettrico che comprende il motore o il cavo devono essere eseguiti esclusivamente da personale opportunamente addestrato o qualificato e soltanto dopo avere disattivato l'interruttore principale, posto sulla parte anteriore della macchina, o avere estratto la spina dalla presa.
- Non apportare cambiamenti o modifiche ai dispositivi di sicurezza meccanici o elettrici.
- Il livello di rumorosità massimo propagato per mezzo dell'aria è inferiore a 70 dB(A)/20 μPa.
1. Accensione/spegnimento
Estendere completamente il cavo dal retro dell'aspirapolvere ed inserirlo nella presa di corrente. Avviare ed arrestare l'aspirapolvere premendo il pulsante 1.
Modelli con doppia impostazione
Il motore prevede 2 impostazioni di aspirazione: aspirazione potente/moderata.
Il motore si avvia nell'ultima modalità utilizzata.
Impostare l'aspirapolvere sulla modalità di aspirazione potente o moderata, premendo una volta il pulsante 2 illustrato nel disegno 1.
2. Collegamento del tubo flessibile e del tubo rigido
Inserire il connettore del tubo flessibile nella presa di ingresso e ruotarlo in senso orario sino ad innestarlo. Per rimuovere il tubo, ruotarlo in senso antiorario. Collegare il tubo flessibile al tubo rigido e all'ugello, inserendo i componenti l'uno nell'altro.
Modelli con tubo telescopico
Il tubo telescopico può essere regolato in base all'altezza dell'utilizzatore. Afferrare il tubo più piccolo e premere il pulsante grigio con una mano, estraendo o inserendo contemporaneamente con l'altra mano il tubo più piccolo sino alla lunghezza desiderata.
3. Inserimento della staffa di bloccaggio sul tubo
- Fare scorrere l'anello sul tubo.
- Premere il manicotto verso la parte superiore del tubo sino a quando si innesta nella seconda scanalatura presente sul tubo telescopico.
- Fare scorrere l'anello sulla parte superiore del manicotto e bloccarlo in posizione ruotandolo in senso antiorario.
- Quindi premere saldamente la staffa di bloccaggio XX in posizione sul manicotto.
4. Bloccaggio del gruppo tubo-ugello
Estrarre la spina dal punto di connessione del cavo. Ruotare l'ugello in modo tale che la superficie di aspirazione dell'ugello non sia rivolta verso la macchina, onde evitare di graffiare il pannello; quindi premere la staffa di bloccaggio, inserita sul tubo, facendola entrare nell'incavo del punto di connessione del cavo.
5. Regolazione dell'aspirazione
L'aspirazione può essere regolata avvalendosi del cursore posto sul tubo in plastica ricurvo. L'aspirazione risulterà massima se il cursore viene spinto in avanti, chiudendo l'apertura.
Durante la pulitura di tappeti, ad esempio, l'aspirazione può essere ridotta spostando all'indietro il cursore per consentire l'ingresso di una maggiore quantità di aria.
Modelli con doppia impostazione
Il motore prevede 2 impostazioni di aspirazione: aspirazione potente/moderata.
Il motore si avvia nell'ultima modalità utilizzata.
È possibile impostare l'aspirapolvere sulla modalità di aspirazione potente o moderata premendo una volta il pulsante 2.
6. Sostituzione del sacchetto per la raccolta della polvere
Il sacchetto per la raccolta della polvere deve essere sostituito quando diminuisce l'efficacia dell'aspirazione. Per i modelli dotati di indicatori del sacchetto di raccolta, sostituire il sacchetto quando appare completamente rosso.
- Aprire il vano di raccolta della polvere premendo il pulsante centrale 4.
- Sbloccare il sacchetto pieno inclinando la parte in plastica nera y verso il coperchio del vano di raccolta della polvere.
- Mantenendo ancora il sacchetto all'interno della macchina, tenere con una mano il cartoncino tirando contemporaneamente verso l'alto con l'altra mano il lembo in cartone yy. In questo modo il sacchetto verrà sigillato.
- Estrarre il sacchetto dalla macchina.
- Spiegare il nuovo sacchetto, introdurlo e chiudere il vano di raccolta della polvere.
N.B.:
L'efficacia dell'aspirapolvere dipende dalla qualità del sacchetto di raccolta. Utilizzare sempre sacchetti originali con codice prodotto n. 22359500.
L'impiego di sacchetti di raccolta non originali può compromettere il flusso dell'aria e, di conseguenza, sovraccaricare il motore. L'impiego di sacchetti di raccolta non originali rende nulla la garanzia.
7. Sostituzione del prefiltro
Il prefiltro protegge il motore dalle particelle microscopiche che non vengono trattenute dal sacchetto di raccolta. Questo componente protegge inoltre il motore in caso di rottura del sacchetto. Il prefiltro dovrà essere sostituito una volta l'anno.
- Rimuovere il sacchetto per la raccolta della polvere.
- Premere la serratura a molla ed aprire la parte anteriore della griglia.
- Sostituire il prefiltro.
- Innestare nuovamente in posizione la parte anteriore della griglia.
N.B.:
L'efficienza dell'aspirapolvere dipende dalla qualità del prefiltro. Utilizzare sempre prefiltri originali forniti in dotazione con il sacchetto per la raccolta della polvere.
L'impiego di prefiltri non originali rende nulla la garanzia.
8. Sostituzione del filtro al carbone
(Disponibile solo su alcuni modelli)
Il filtro al carbone elimina i gas maleodoranti dall'aria di scarico. Il filtro dovrà essere sostituito una volta l'anno.
1. Rimuovere il sacchetto per la raccolta della polvere.
2. Premere la serratura a molla ed aprire la parte anteriore della griglia.
3. Rimuovere il prefiltro.
4. Rimuovere la parte posteriore della griglia,
muovendo con cautela il telaio da un lato all'altro.
5. Sostituire il filtro al carbone premendo le due alette.
6. Installare nuovamente la griglia ed innestarla in posizione facendo pressione sui 4 angoli.
7. Installare nuovamente il prefiltro e reinnestare in posizione la parte anteriore della griglia.
N.B.:
Utilizzare sempre filtri al carbone originali con codice prodotto n. 22358500.
L'impiego di filtri al carbone non originali può compromettere il flusso dell'aria e, di conseguenza, sovraccaricare il motore. L'impiego di filtri al carbone non originali rende nulla la garanzia.
9. Sostituzione del filtro HEPA
Il filtro HEPA elimina dall'aria di scarico le particelle microscopiche che non vengono trattenute dal sacchetto di raccolta. Per garantire un'aspirazione costante, il filtro per la polvere deve essere sostituito dopo circa un anno di utilizzo medio oppure con maggiore frequenza in caso di impiego intensivo.
Il filtro HEPA non deve essere spazzolato o lavato.
1. Inclinare la macchina su di un lato appoggiandola su una superficie pulita, onde evitare di graffiarla.
2. Allentare le 4 viti ruotandole di 90° mediante una moneta.
3. Estrarre il tubo grande.
4. Sostituire il filtro HEPA. Il filtro dovrà innestarsi in posizione.
5. Inserire nuovamente il tubo in modo tale che le frecce presenti sul tubo stesso e sulla base siano rivolte l'una verso l'altra. Serrare le 4 viti ruotandole di 90°.
N.B.:
L'efficienza dell'aspirapolvere dipende dalle dimensioni e dalla qualità del filtro HEPA. Utilizzare sempre filtri HEPA originali con codice prodotto n. 22356800.
L'impiego di filtri HEPA non originali può compromettere il flusso dell'aria e, di conseguenza, sovraccaricare il motore. L'impiego di filtri non originali rende nulla la garanzia.
10. Pulizia del turbougello
Pulizia del rullo:
Per rimuovere capelli e fili che si sono avvolti sul rullo, è sufficiente tagliarli con le forbici ed estrarli.
Fusibile termico
L'aspirapolvere è dotato di un fusibile termico, che disattiva automaticamente il motore qualora si surriscaldi, ad esempio in caso di ostruzione. Eliminare la causa dell'ostruzione per ripristinare il normale passaggio dell'aria. Non appena si è raffreddato, il motore si riavvia automaticamente.
Inconvenienti
- Se il motore non si avvia
– potrebbe essere bruciato un fusibile, che pertanto dovrà essere sostituito;
- il cavo o la presa a muro potrebbero essere difettosi e pertanto dovranno essere controllati da un elettricista.
- Se l'aspirazione risulta compromessa
- il sacchetto per la raccolta della polvere potrebbe essere pieno e richiedere pertanto la sostituzione (ved. punto 6);
– il prefiltro, il filtro al carbone o il filtro HEPA potrebbero essere sporchi e richiedere pertanto la sostituzione (ved. punto 7-8-9);
– il tubo flessibile, il tubo rigido o l'ugello potrebbero essere ostruiti e richiedere pertanto un intervento di pulizia.
• Se l'aspirapolvere si ferma
- i l'fusibile termico ha interrotto il funzionamento del motore in seguito ad un'ostruzione del tubo flessibile, del tubo rigido o dell'ugello. Eliminare la causa dell'ostruzione; poco dopo l'aspirapolvere si riavvierà automaticamente.
Manutenzione
Conservare l'aspirapolvere in un luogo asciutto. L'aspirapolvere non richiede interventi di lubrificazione, ecc. L'aspirapolvere è stato studiato per un impiego prolungato e intensivo ma dopo un certo periodo di utilizzo, a seconda della frequenza con cui viene impiegato, sarà necessario sostituire i filtri per la polvere. Pulire la superficie dell'aspirapolvere servendosi di un panno asciutto ed eventualmente di una piccola quantità di solfone.
Per ulteriori interventi di manutenzione rivolgersi al proprio rivenditore locale.
Ελληνικά
Οδηγίες
Produttore Nilfisk-Advance A/S
Indirizzo Sognevej 25
DK-2605 Brøndby
Danimarca
Tel. +45 43 23 81 00
Fax +45 43 43 77 00
dichiara che:
L'aspirapolvere Nilfisk
Nilfisk, type KING 510
Nilfisk, type KING 520
Nilfisk, type KING 530
Nilfisk, type KING 540
dal 1997, è prodotto in conformità alle disposizioni
contenute nelle Direttive del Consiglio dei Ministri:
73/23/EEC LV-direttiva (regolamentazione per bassa tensione)
89/336/EEC EMC-direttiva
(compatibilità elettromagnetica)
89/392/EEC M-direttiva
(sicurezza macchine)
Nilfisk-Advance A/S
Jørgen Jensen
Località Novella Terza
26862 Guardamiglio (LO)
+39 0377 414021 - Fax +39 0377 414097
Japan
Nilfisk-Advance Inc.
3-4-9 Chigasaki Minami
Tsuzuki-Ku Yokohama 224
045-942-7741 - Fax 045-942-6545
Malaysia
Nilfisk-Advance Sdn Bhd
No. 33, Jalan Petaling Utama 1
Petaling Utama
| ITALIANOCARATTERISTICHE | KING 510 KING 520 KING 530 KING 540220-240V 220-240V 220-240V 220-240V |
| Potenza nominale (IEC 335) W | 1200 1200 1200/600 1200/600 |
| Potenza massima assorbita(IEC 335) W | 1400 1400 1400/700 1400/700 |
| Grado di protezione (umidità, polvere) - | IP40 IP40 IP40 IP40 |
| Classe di protezione (elettrica) - | II ☐ | II ☐ | II ☐ | II ☐ |
| Flusso d'aria con tubo flessibile (IEC 312) l/sec | 38 38 38 38 |
| Depressione kPa | 26 26 26 26 |
| Potenza di aspirazione con flessibile W | 300 300 300 | 300 |
| Livello pressione sonora a 1,5 m (ISO 11203)Aspirapolvere dB(A)/20μPa | 57 57 57 57 |
| Superficie filtro HEPA cm ^2 Peso kg | 2400 2400 | 2400 2400 |
| 6,5 | 6,5 | 6,5 | 6,5 |
Caratteristiche e dettagli possono variare senza preavviso
