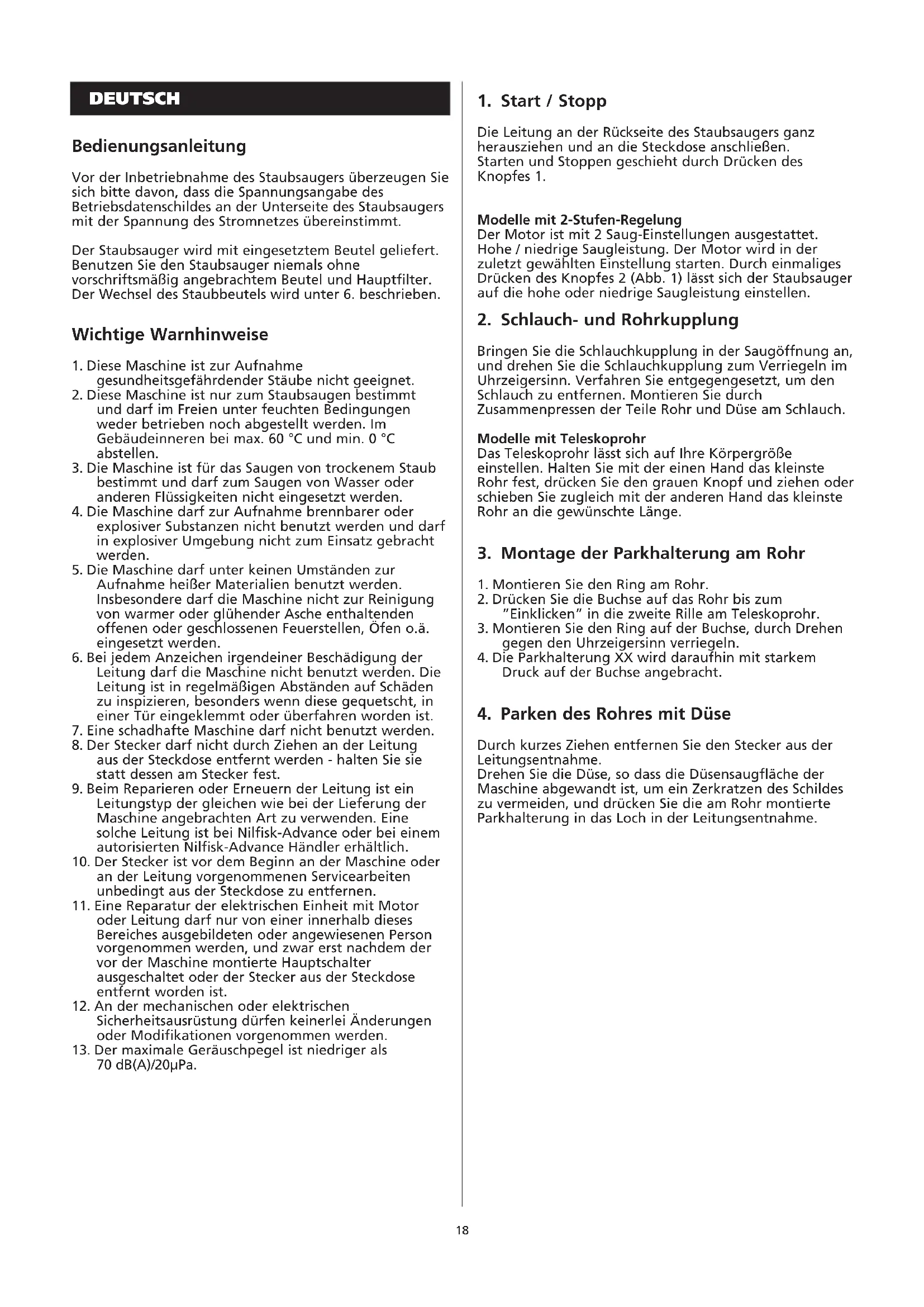

BEDIENUNGSANLEITUNG King Home NILFISK

Vor der Inbetriebnahme des Staubsaugers überzeugen Sie sich bitte davon, dass die Spannungsangabe des Betriebsdatenschildes an der Unterseite des Staubsaugers mit der Spannung des Stromnetzes übereinstimmt.

Der Staubsauger wird mit eingesetztem Beutel geliefert. Benutzen Sie den Staubsauger niemals ohne vorschriftsmäßig angebrachtem Beutel und Hauptfilter. Der Wechsel des Staubbeutels wird unter 6. beschrieben.

Wichtige Warnhinweise

1. Diese Maschine ist zur Aufnahme gesundheitsgefährdender Stäube nicht geeignet.
2. Diese Maschine ist nur zum Staubsaugen bestimmt und darf im Freien unter feuchten Bedingungen weder betrieben noch abgestellt werden. Im Gebäudeinneren bei max. 60 °C und min. 0 °C abstellen.
3. Die Maschine ist für das Saugen von trockenem Staub bestimmt und darf zum Saugen von Wasser oder anderen Flüssigkeiten nicht eingesetzt werden.
4. Die Maschine darf zur Aufnahme brennbarer oder explosiver Substanzen nicht benutzt werden und darf in explosiver Umgebung nicht zum Einsatz gebracht werden.
5. Die Maschine darf unter keinen Umständen zur Aufnahme heißer Materialien benutzt werden. Insbesondere darf die Maschine nicht zur Reinigung von warmer oder glühender Asche enthaltenden offenen oder geschlossenen Feuerstellen, Öfen o.ä. eingesetzt werden.
6. Bei jedem Anzeichen irgendeiner Beschädigung der Leitung darf die Maschine nicht benutzt werden. Die Leitung ist in regelmäßigen Abständen auf Schäden zu inspizieren, besonders wenn diese gequetscht, in einer Tür eingeklemmt oder überfahren worden ist.
7. Eine schadhafte Maschine darf nicht benutzt werden.
8. Der Stecker darf nicht durch Ziehen an der Leitung aus der Steckdose entfernt werden - halten Sie sie statt dessen am Stecker fest.
9. Beim Reparieren oder Erneuern der Leitung ist ein Leitungstyp der gleichen wie bei der Lieferung der Maschine angebrachten Art zu verwenden. Eine solche Leitung ist bei Nilfisk-Advance oder bei einem autorisierten Nilfisk-Advance Händler erhältlich.
10. Der Stecker ist vor dem Beginn an der Maschine oder an der Leitung vorgenommenen Servicearbeiten unbedingt aus der Steckdose zu entfernen.
11. Eine Reparatur der elektrischen Einheit mit Motor oder Leitung darf nur von einer innerhalb dieses Bereiches ausgebildeten oder angewiesenen Person vorgenommen werden, und zwar erst nachdem der vor der Maschine montierte Hauptschalter ausgeschaltet oder der Stecker aus der Steckdose entfernt worden ist.
12. An der mechanischen oder elektrischen Sicherheitsausrüstung dürfen keinerlei Änderungen oder Modifikationen vorgenommen werden.
13. Der maximale Geräuschpegel ist niedriger als 70 dB(A)/20μPa.

1. Start / Stopp

Die Leitung an der Rückseite des Staubsaugers ganz herausziehen und an die Steckdose anschließen. Starten und Stoppen geschieht durch Drücken des Knopfes 1.

Modelle mit 2-Stufen-Regelung

Der Motor ist mit 2 Saug-Einstellungen ausgestattet. Hohe / niedrige Saugleistung. Der Motor wird in der zuletzt gewählten Einstellung starten. Durch einmaliges Drücken des Knopfes 2 (Abb. 1) lässt sich der Staubsauger auf die hohe oder niedrige Saugleistung einstellen.

2. Schlauch- und Rohrkupplung

Bringen Sie die Schlauchkupplung in der Saugöffnung an, und drehen Sie die Schlauchkupplung zum Verriegeln im Uhrzeigersinn. Verfahren Sie entgegengesetzt, um den Schlauch zu entfernen. Montieren Sie durch Zusammenpressen der Teile Rohr und Düse am Schlauch.

Modelle mit Teleskoprohr

Das Teleskoprohr lässt sich auf Ihre Körpergröße einstellen. Halten Sie mit der einen Hand das kleinste Rohr fest, drücken Sie den grauen Knopf und ziehen oder schieben Sie zugleich mit der anderen Hand das kleinste Rohr an die gewünschte Länge.

3. Montage der Parkhalterung am Rohr

1. Montieren Sie den Ring am Rohr.
2. Drücken Sie die Buchse auf das Rohr bis zum "Einklicken" in die zweite Rille am Teleskoprohr.
3. Montieren Sie den Ring auf der Buchse, durch Drehen gegen den Uhrzeigersinn verriegeln.
4. Die Parkhalterung XX wird daraufhin mit starkem Druck auf der Buchse angebracht.

4. Parken des Rohres mit Düse

Durch kurzes Ziehen entfernen Sie den Stecker aus der Leitungsentnahme. Drehen Sie die Düse, so dass die Düsensaugfläche der Maschine abgewandt ist, um ein Zerkratzen des Schildes zu vermeiden, und drücken Sie die am Rohr montierte Parkhalterung in das Loch in der Leitungsentnahme.

5. Regelung der Saugkraft

Die Saugkraft lässt sich am Schieberventil am gebogenen Kunststoffrohr regeln. Die Saugkraft ist am stärksten, wenn das Ventil nach vorn geschoben und die Öffnung somit geschlossen ist. Beim Staubsaugen loser Teppiche beispielsweise kann die Saugkraft durch Zurückschieben des Schieberventils weiter reduziert werden.

Modelle mit 2-Stufen-Regelung

Der Motor ist mit 2 Saug-Einstellungen ausgestattet. Hohe / niedrige Saugleistung. Der Motor wird in der zuletzt gewählten Einstellung starten. Durch einmaliges Drücken des Knopfes 2 lässt sich der Staubsauger auf die hohe oder niedrige Saugleistung einstellen.

6. Wechsel des Staubbeutels

Der Staubbeutel muss bei einem Nachlassen der Saugkraft gewechselt werden. Bei Modellen mit Staubanzeige ist ein Wechsel des Staubbeutels vorzunehmen, wenn die Anzeige im gesamten Bereich rot anzeigt.

1. Öffnen Sie den Staubraum durch Drücken des mittleren Knopfes 4.
2. Der gefüllte Staubbeutel wird durch Kippen der schwarzen Kunststoffplatte y in Richtung der Staubraumabdeckung gelöst.
3. Während sich der Beutel noch immer in der Maschine befindet, halten Sie die Kartonscheibe mit einer Hand fest und ziehen gleichzeitig die Kartonlasche yy nach oben. Auf diese Weise wird der Beutel geschlossen.
4. Ziehen Sie den Beutel aus der Maschine.
5. Entfalten Sie den neuen Beutel, bringen Sie diesen in der Maschine an, und schließen Sie den Staubraum.

Bitte beachten Sie:

Die Effizienz des Staubsaugens hängt von der Qualität des Staubbeutels ab. Verwenden Sie daher nur Original-Staubbeutel mit der Artikelnummer 22359500.

Beim Einsatz nicht-originaler Staubbeutel besteht die Gefahr einer reduzierten Luftpassage mit daraus erfolgender Überlastung des Motors. Beim Verwenden nicht-originaler Staubbeutel entfällt die Garantie.

7. Wechsel des Vorfilters

Der Vorfilter schützt den Motor vor den mikroskopischen Partikeln, die vom Staubbeutel nicht erfasst werden. Er schützt auch den Motor bei eventuellem Zerreissen des Staubbeutels. Ein Filterwechsel sollte einmal jährlich vorgenommen werden.

1. Entfernen Sie den Staubbeutel.
2. Drücken Sie die Federverriegelung, und öffnen Sie die vordere Seite des Gitters.
3. Wechseln Sie den Vorfilter.
4. Die vordere Seite des Gitters wird erneut mit einem "Klicken" an Ort und Stelle angebracht.

Bitte beachten Sie:

Die Effizienz des Staubsaugers hängt von der Qualität des Vorfilters ab. Verwenden Sie daher lediglich originale, mit dem Staubbeutel gelieferte Vorfilter.

Beim Verwenden nicht-originaler Vorfilter entfällt die Garantie.

8. Wechsel des Kohlefilters

(Nicht auf alle Modelle zutreffend)

Der Kohlefilter entfernt übelriechende Luftarten aus der Abluft. Ein Filterwechsel sollte einmal jährlich vorgenommen werden.

1. Entfernen Sie den Staubbeutel.
2. Drücken Sie die Federverriegelung, und öffnen Sie die vordere Seite des Gitters.
3. Entnehmen Sie den Vorfilter
4. Entnehmen Sie die hintere Seite des Gitters, indem Sie den Rahmen vorsichtig hin- und herbewegen.
5. Wechseln Sie den Kohlefilter durch Ziehen an den beiden Flügeln.
6. Montieren Sie erneut das Gitter. Das Gitter ist an allen vier Ecken mit einem "Klicken" zu befestigen.
7. Montieren Sie erneut den Vorfilter, und bringen Sie die vordere Seite des Gitters mit einem "Klicken" erneut an Ort und Stelle an.

Bitte beachten Sie:

Verwenden Sie lediglich Original-Kohlefilter mit der Artikelnummer 22358500.

Beim Einsatz nicht-originaler Kohlefilter besteht die Gefahr einer reduzierten Luftpassage mit daraus erfolgender Überlastung des Motors. Beim Verwenden nicht-originaler Kohlefilter entfällt die Garantie.

9. Wechsel des HEPA-Filters

Der HEPA-Filter befreit die Abluft von mikroskopischen Partikeln, die vom Staubbeutel nicht erfasst werden. Zum Erhalten einer konstanten Saugleistung ist der Staubfilter bei normaler Benutzung nach etwa einem Jahr sowie bei extremer Benutzung öfter zu wechseln.

Der HEPA-Filter darf weder gebürstet noch gewaschen werden.

1. Legen Sie die Maschine auf eine Seite, und zwar auf eine saubere Unterlage, um ein Zerkratzen des Staubsaugers zu vermeiden.
2. Lösen Sie die vier Schrauben durch eine Vierteldrehung mit Hilfe einer Münze.
3. Ziehen Sie das große Rohr heraus.
4. Wechseln Sie den HEPA-Filter. Der Filter rastet mit einem "Klicken" ein.
5. Führen Sie das Rohr erneut ein, so dass die Pfeilspitzen am Rohr und am Boden einander zugewandt sind. Ziehen Sie die vier Schrauben durch eine Vierteldrehung fest.

Bitte beachten Sie:

Die Effizienz des Staubsaugens hängt von der Größe und der Qualität des HEPA-Filters ab. Verwenden Sie daher nur originale HEPA-Filter mit der Artikelnummer 22356800.

Beim Einsatz nicht-originaler HEPA-Filter besteht die Gefahr einer reduzierten Luftpassage mit daraus erfolgender Überlastung des Motors. Beim Verwenden nicht-originaler Filter entfällt die Garantie.

10. Reinigung der Turbo-Düse

Reinigung der Walze:

Haare und Fäden, die sich um die Walze gewunden haben, einfach mit einer Schere durchschneiden und entfernen.

Thermischer Schutzschalter

Der Staubsauger ist mit einem thermischen Schutzschalter ausgestattet, der den Motor selbsttätig ausschaltet, wenn dieser beispielsweise aufgrund einer Blockierung überhitzt wird. Entfernen Sie die Ursache der Blockierung, damit die Luft erneut frei strömen kann. Nach Abkühlung des Motors wird dieser erneut automatisch starten.

Unregelmäßigkeiten

• Wenn der Motor nicht starten will,
• i st möglicherweise eine Sicherung durchgebrannt, die dann gewechselt werden muss.
• i st möglicherweise entweder die Leitung oder die Wandsteckdose defekt und deshalb von einer Fachkraft zu inspizieren.

• W enn die Saugfähigkeit vermindert ist,

• i st möglicherweise der Staubbeutel voll und muss dann gewechselt werden (siehe Pkt. 6).
• i st möglicherweise der Vorfilter, der Kohlefilter oder der HEPA-Filter verschmutzt und muss demzufolge gewechselt werden (siehe Pkt. 7-8-9).
• ist möglicherweise der Schlauch, das Rohr oder die Düse verstopft und muss gereinigt werden.

• W enn der Staubsauger stoppt,

– hat der thermische Schutzschalter den Motor aufgrund einer Blockierung des Schlauches, des Rohres oder der Düse ausgeschaltet. Entfernen Sie die Ursache der Blockierung - nach kurzer Zeit wird der Staubsauger erneut automatisch starten.

Wartung

Stellen Sie den Staubsauger an einem trockenen Ort ab. Bezüglich der Schmierung etc. ist der Staubsauger selbstpflegend. Der Staubsauger ist für harte und fortwährende Arbeit konzipiert, irgendwann sind jedoch – je nach Beanspruchung – die Staubfilter zu erneuern. Die Oberfläche des Staubsaugers ist mit einem trockenen Lappen, evtl. unter Beigabe einer geringen Menge Geschirrspülmittel, zu reinigen.

Für den Service wenden Sie sich bitte an Nilfisk-Advance oder Ihren örtlichen Nilfisk-Advance Händler.

FRANÇAIS

Instructions

89/392/EØF M-direktivet (Maskin)

Nilfisk-Advance A/S

Jørgen Jensen

EG-Konformitätserklärung für Nilfisk Staubsauger

Hersteller Nilfisk-Advance A/S

Anschrift Sognevej 25

DK-2605 Brøndby

Dänemark

Tel. [phone]

Fax [phone]

erklären hiermit, daß:

Nilfisk Staubsauger

Nilfisk, type KING 510

Nilfisk, type KING 520

Nilfisk, type KING 530

Nilfisk, type KING 540

in Übereinstimmung mit den Bestimmungen der folgenden Richtlinien des Rates ab 1997 hergestellt wurden:

73/23/EWG LV-directive

(Niederspannungsrichtlinie)

89/336/EWG EMC-directive (EMV-Richtlinie)

89/392/EWG M-directive (Maschinenrichtlinie)

Nilfisk-Advance A/S

Jørgen Jensen

Zentraler Kundenservice

0180 535 67 97

España

Nilfisk-Advance, S.A.

Nilfisk-Advance GmbH

Vorarlberger Allee 46

1230 Wien

1 616 58 30 - Fax [phone]

DANSK SPECIFICATIONER		KING 510 KING 520 KING 530 KING 540220-240V 220-240V 220-240V 220-240V
Mærkeeffekt	W	1200 1200 1200/600 1200/600
Maksimaleffekt	W	1400 1400 1400/700 1400/700
Beskyttelsesgrad (fugt, støv)	-	IP40 IP40 IP40 IP40
Beskyttelsesklasse (elektrisk)	-	II ☐	II ☐	II ☐	II ☐
Luftstrøm med slange og rør	l/sec	38 38 38 38
Vakuum	kPa	25 25 25 25
Sugeeffekt med slange og rør	W	300 300 300	300
Lydtrykniveau i 1,5 m afstand	(ISO 11203)
Støvsuger	dB(A)/20μPa	57 57 57 57
HEPA filter, areal cm	^2	2400 2400	2400 2400
Vægt	kg	6,5	6,5	6,5	6,5

DEUTSCH SPEZIFIKATIONEN	KING 510 KING 520 KING 530 KING 540220-240V 220-240V 220-240V 220-240V
Leistungsaufnahme Motor (IEC 335) W	1200 1200 1200/600 1200/600
Leistungsaufnahme Motor, max (IEC 335) W	1400 1400 1400/700 1400/700
Schutzklasse (Feuchtigkeit, Staub) -	IP40 IP40 IP40 IP40
Schutzklasse (elektrisch) -	II ☐	II ☐	II ☐	II ☐
Luftströmung mit Schlauch (IEC 312) I/sec	38 38 38 38
Unterdruck kPa	26 26 26 26
Saugleistung mit Schlauch W	300 300 300	300
Schalldruckpegel, von 1,5 m (ISO 11203)
Staubsauger dB(A)/20μPa	57 57 57 57
HEPA filter cm	2400 2400	2400 2400
Masse (Gewicht) kg	6,5	6,5	6,5	6,5

Technische Änderungen vorbehalten.

Wir gewähren auf diesen Nilfisk Staubsauger fünf (5) Jahre Garantie. Die Garantie umfaßt den gesamten Staubsauger, ausschließlich der Mundstücke, des Schlauchs, der Rohre und anderem Zubehör. Die Garantie deckt Fabrikations- und Materialfehler, die bei normalem Gebrauch in privaten Haushalten festgestellt werden. Die Garantie umfaßt sowohl die Ersatzteile als auch den Arbeitslohn.

Serviceleistungen werden unter dieser Garantie nur erbracht, sofern dokumentiert werden kann, daß die Garantieperiode des Produkts zum Zeitpunkt der Reklamation noch nicht abgelaufen ist (korrekt ausgefüllte Garantiekarte oder maschinell gestempelter Kassenbon mit Datum und Produktart) und unter der Voraussetzung, daß

der Staubsauger fabrikneu in Österreich erworben wurde und von Nilfisk-Advance vertrieben wird.

Bei der Behebung von Fehlern oder Mängeln muß der Käufer den Staubsauger auf eigene Rechnung und eigenes Risiko bei dem Händler abliefern, bei dem der Staubsauger gekauft wurde - oder direkt bei Nilfisk-Advance. Nach Behebung der Fehler erfolgt die Rücklieferung des Staubsaugers an den Händler oder die Adresse des Kunden auf Rechnung und Risiko der Nilfisk-Advance.

FOLGENDES IST VON DER GARANTIE AUSGENOMMEN:

Normale Abnutzung des Zubehörs, Fehler und Schäden, die direkt oder indirekt durch falsche Bedienung - zum Beispiel das Aufsaugen von Baustellenstaub bzw. durch mißbräuchliche Anwendung, Verlust oder durch Nichteinhaltung der in der Gebrauchsanweisung angeführten Wartungsmaßnahmen entstanden sind. Außerdem sind Fehler und Schäden nicht gedeckt, falls diese durch falschen Einbau, falsche Aufstellung oder fehlerhaftes Anschließen bzw. durch Brand, Unfall, Blitzschlag, außergewöhnliche Spannungs-schwankungen oder andere elektrische Störungen, wie zum Beispiel defekte Sicherungen oder Fehler an den elektrischen Installationen des Versorgungsnetzes und ganz allgemein durch Fehler oder Schäden verursacht werden, bei denen Nilfisk-Advance geltend machen kann, daß diese auf andere Ursachen als Fabrikations- und Materialfehler zurückzuführen sind.

DIE GARANTIE ERLISCHT:

Falls ein Fehler auftritt, weil Staubsaugerbeutel und Filtersets verwendet werden, bei denen es sich nicht um ORIGINAL Nilfisk-Teile handelt. Falls die Kennummer des Staubsaugers entfernt wurde. Falls der Staubsauger von einem nicht-autorisierten Nilfisk-Händler repariert wurde.

DIE GARANTIE GILT

IN FOLGENDEN LÄNDERN:

Dänemark, Schweden, Norwegen, England, Irland, Belgien, Holland, Frankreich, Deutschland, Österreich, Schweiz, Spanien, Portugal, Australien und Neuseeland.

Ersatzteile können von Originalteilen abweichen. Eine evtl. in der Gebrauchsanweisung (82350400) beschriebene Garantie wird durch diese Garantiekarte ersetzt. Das Recht auf Änderungen wird vorbehalten.
