MANUALE UTENTE DAB 20 DUAL

Apparecchio radio portatile DAB+/FM con accumulatoratore incorporato DAB 20

Manuale d'uso

Premessa

Questo manuale aiuta a usare

• in modo sicuro e conforme
• a quanto prescritto

la radio, qui di seguito chiamata impianto o apparecchio.

Destinatari di queste istruzioni d'uso

Le istruzioni d'uso sono rivolte a coloro che

• installano,
• utilizzano,
• puliscono
• o smaltiscono l'apparecchio.

Caratteristiche grafiche di queste i struzioni d'uso

Diversi elementi del manuale sono contrassegnati con symboli particolari. In quello modo risulta facile capire se si tratta di

testo normale,

• elenchi o
  istruzioni operative.

Indices

Sicurezza e installmente dell'apparecchio 4

Sicurezza 4

Installazione dell'apparecchio 6

Descrizione dell'apparecchio 8

Confezione. 8

Le particulari caratteristiche dell'apparecchio. 8

Comandi. 8

Come predisporre l'apparecchio per il funzionamento 10

Come caricare l'accumulatore 10

Sostituzione delle batterie 11

Come ottenere la carica dell'accumulatore. 11

Come migliorare la riscione dell'antenna 11

Comeutilizzarele cuffie. 12

Come collegare una fonte sonora esterna 12

Comeutilizzarelediversefunzioni dell'apparecchio...13

Accensione dell'apparecchio 13

Come impostare la fonte 13

Come porre l'apparecchio in standby. 13

Come spegnere completeness l'apparecchio 13

Funzionamento FM 14

Come attivare la modalita Radio. 14

Impostazione Mono/Stereo 14

Come salvare le stazioni FM. 15

La funzione DAB 16

Che cos'è il DAB 16

Selezione manuale delle stazioni / Tuning con DAB 17

Come salvare le stazioni DAB 18

Come impostare ora e sveglia. 19

Come impostare manualmente l'ora. 19

Come impostare la sveglia 19

Funzione SNOOZE 20

Disattivare completeness la sveglia bajo l'allarme....20

Disattivare la sveglia 20

Comeutilizzare la funzione SLEEP. 20

Funzioni menu 21

Come ripristinare le impostazioni standard 21

Come visualizzare la versione software 21

Come richiamare leindicazioni sul display. 22

Come pulire l'apparecchio 23

Come eliminare le anomalie 24

Dati tecnici 26

Come contattare il produttore 27

Indicazioni per lo smaltimento 27

Smaltimento dell'apparecchio 27

Sicurezza e installmente dell'apparecchio

Leggere attendamente le norme di sicurezza e conservare per eventuali consulazioni successive. Seguire sempre tutte le avventenze e istruzioni di quello manuale e riportare sul retro dell'apparecchio.

Sicurezza

Spina di alimentazione

• L'apparecchio può solo essere collegato ad una tensione di rete di 230V 50Hz .Non cercare mai di far funzionare l'apparecchio con un'altra tensione.
• La spina di rete deve essere collegata solo dopo aver completato correttamente l'installazione.
• Se la spina di rete dell'apparecchio è guasta o se l'apparecchio presenta altri danni, non deve esseregresso in funzione.
• Quando si stacca il cavo di rete alla presa, tirare afferrando la spina e non il cavo.
• Per evitare pericoli di incendio e di scariche elettriche, non esporre l'apparecchio alla pioggia e tenere l'apparecchio in ambienti privi di umidità.

Non mettere in funzione l'apparecchio nelle vicinanze di vasche da bagno, piscine o dove si formano spruzzi d'acqua.
Non mettere mai contentitori con liquidi, es. vasi di fiori, sull'apparecchio. Questi potrebbero rovesciarsi, e il liquido fuoriuscito cui provocare danni considerevoli o produrre il rischio di scossa elettrica.
- Qualora corpi estranei o liquidi penetrassero nell'apparecchio, scollegare immediamente la spina dalla presa di corrente. Fare controllare l'apparecchio da personale specializzato qualificato, prima di rimetterlo in funzione. In caso contrario, c'è il rischio di subire una scossa elettrica.
- Non cercare mai di riparare da soli un appearechio difettioso. Rivolgersi sempre ad uno dei nostri centri di assistenza clienti.
- Non aprite l'apparecchio in nessun caso - è consentito solo a un technician esperto. In caso contrario, esiste il rischio di scossa elettrica.
- Corpi estranei, ad es. aghi, monete, ecc., non devono cadere all'interno dell'apparecchio.
- Posare il cavo di alimentazione in modo da evitare che qualcuno si inciambi.
- Usare un allacciamento alla rete adatto e fácilmente accessible e non usare prese multiple!

Non afferrare la spina di rete con le mani bagnate: pericolo di scossa elettrica!
- Per il collegamento alla rete, insere completingamente la spina nella presa.
- In caso di anomalie o formazione di fumo e odori nell'involucro, staccare subito la spina alla presa!
- In caso di temporale, estrarre la spina alla presa.
- Se l'apparecchio non viene usato per lungo tempo, ad esempio nel caso di un lungo viaggio, estrarre la spina alla presa.

Uso delle batterie

• Tenere le batterie lontano alla portata dei bambini. che potrebbero metterle in bocca e inghiottire. Questo più provocare seri danni alla salute. In tal caso consultare subito un medico!
• Le batterie normali non devono essere ricaricate, riscaldate o gettate nel fuoco (pericolo di esplosion!)
• Sostituire a tempo debito le batterie che si stanno ESAUREndo.
• Sostituire sempre toutes le batterie insieme; utiliserze sempre batterie dello stesso tipo.
• L'eventuale fuoriuscita di liquido delle batterie potrebbe danneggiare l'apparecchio. Se non si usa l'apparecchio per lungo tempo, rimuovere le batteriedal relativo scomparto.
• Le batterie o gli accumulatori ricaricabili hanno un numero limitato di cici di carica. Se si constata che la durata diminuisce, occorre insertire un nuovo blocco batterie. Contattare il servizio di assistenza.

!Attenzione!

• Le batterie danneggiate o da cui sia fuoriuscito del liquido possono provocare ustioni chimiche al contatto con la pelle. In quello caso usare quanti protettivi adeguati. Pulire lo scomparto batterie con un panno asciutto.
• Le batterie normali non devono essere ricaricate, riscaldate o gettate nel fuoco (pericolo di esplosion!)
• Non cortocircuitare la connessione della batteria! La batteria verrebbe danneggiata.

Informazioni importanti per lo smaltimento:

Le batterie possono contenere sostante nocive, che danneggiano la salute e l'ambiente.
- Percò è tassativo smaltire le batterie come prescritto dalle norme di legge vigenti. Non gettare mai le batterie nei normali rifiuti domestici.

Questi symboli sono presenti sulle batterie contententi sostanze nocive:

Pb = la batteria contiene piombo

Cd = la batteria contiene cadmio

Hg = la batteria contiene mercurio

Installazione dell'apparecchio

• Non si devono posare fonti di combustione libere, come ad es. candele accese sull'apparecchio.
  Non permiette mai che i bambini utilizzino da soli l'apparecchio.
• Fare eseguire i lavori di manutenzione sempre da personale specializzato qualificato. Altrimenti si mette in pericolo se stessi e gli altri.
• L'apparecchio rimane collegato alla rete elettricaanche se si trovava disattivato in standby. Staccare la spina alla presa elettrica, nel caso non dovesto usare l'apparecchio per lungo tempo. Tirare tenendo soltanto la spina.
• Non ascoltare la radio a volume troppo elevato. Può danneggiare l'udito in modo permanente.
• Ilippo ove collocare l'apparecchio non deve essere scelto in ambienti ad umidità elevata, ad es. cucine o saune, perché la formazione di acqua di condensa può provocare danni all'apparecchio. L'apparecchio è destinato all'uso in ambiente asciutto e con clima mite e non deve essere esposto a gocciolamenti o spruzzi d'acqua.
  Non collocare l'apparecchio vicino a fonti di calore come radiatori. Evitare di esporre l'apparecchio a ir

radiazioni solari dirette e non lasciarlo in ambienti particolarmente polverosi.

• Non collocare l'apparecchio vicino ad appearecchi che creano forti campi magnetici (ad es. motori, altoparlanti, trasformatori).
• Non lasciare l'apparecchio in un'auto parcheggiata al sole, perché si può deformare l'involucro esterno.
• Collocare l'apparecchio su un fondo stabile, sicuro ed orizzontale. Provedere ad una Buona aerazione.
• Lasciare sempre libero le feritoie di ventilazione presenti sulla parte posteriore e sui lati. Non è consentiti to coprirle con tendine, coperte oppure riviste.
  Non posare mai l'apparecchio su superfici morbide, come tappeti, coperte o in prossimità di tende e ad-dobbi da parete. Le feritoie di ventilazione potrebbero essere coperte. La circolazione di aria necessaria potrebbe quando interrompersi. Questo potrebbe provocare l'incendio dell'apparecchio.

Non posare oggetti pesanti sull'apparecchio.
- Se l'apparecchio viene spostato da un ambiente freddo a uno caldo, potrebbe formarsi dell'umidità al suo interno. In quello caso è necessario attendere circa un'ora prima di rimettere l'apparecchio in funzione.
- Se l'apparecchio non vieneMESSO in funzione per lungo tempo, estrarre tutte le batterie poiché queste si scaricano e possono danneggiare l'apparecchio.
- Un volume troppo alto, in particolare se si usano le cuffie, cui provocare danni all'udito.
- Non lasciare l'apparecchio in un'auto parcheggiata al sole, perché si può deformare l'involucro esterno.

Descrizione dell'apparecchio Confezione

Accertarsi che siano presenti tutti gli accessori di seguito elencati:

• apparecchio radio DAB con antenna telescopica,
• presa di alimentazione, 7,5 V, 800 mA
• il presente manuale d'uso.

Le particulari caratteristiche dell'apparecchio

• La radio DAB digitale offre un nuovo formato digitale, che permette di avere un sound con una qualità pari a quella dei CD.
• L'apparecchio è dotato di un accumulatore incorpora-to e può esseregressoinfunzioneanche senza corrente elettrica.
• É possibile riproduire una fonte sonora esterna.
• É possible riproduire il suono utilizzato una cuffia.

La radio riceve le frequenze FM 87,5-108 MHz (segnale analogico) e DAB/DAB+ 174-240 MHz (segnale digitale).
- Nella gamma FM si più scegliere tra FM (VHF) Auto (riproduzione stereo, quando il segnale è sufficien-tamente forte) e Mono.
- É possible accendere l'illuminazione dello sfondo premendo il tasting.

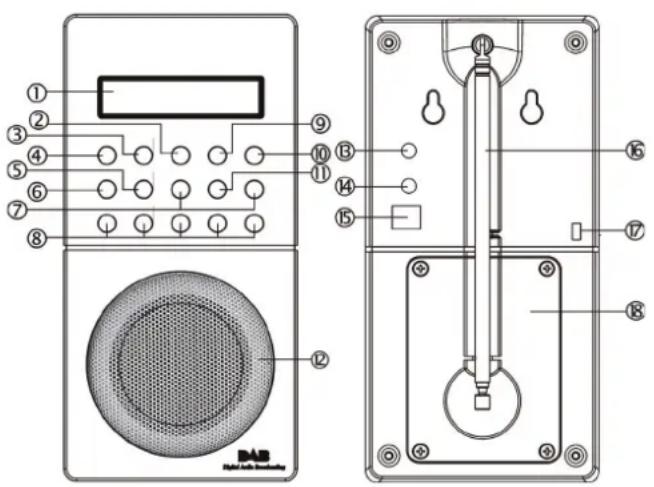

Comandi

Descrizione dell'apparecchio

1 DISPLAY		Display LCD
2 INFO/SCAN		Premere il tasting per ca. 2 secondi:DAB: tasting per la funzione Auto-Tune, FM:sintonizzazione stazioni emittenti automaticaPremere breveamente il tasting:informazioni visualizzate sul display
3 MODE		Interruttore di scelta radio digitale DAB,radio analogica FM, fonte esterna AUX
4	STANDBY	Accensione/spegnimento dell'apparecchio;standby
5	MENU Apriere il menu, impostare le opzioni
6	ALARM	Impostazione sveglia (premere a lungo)Verifica sveglia (premere breveamente)
7	UP/DOWN DAB: passare da una stazione all'altraFM: impostare la frequenzamuoversi all'interno del menu
8	P1...P5 PRESET: trasmettitori memorizzati
9	VOL-	VOLUME: volume più basso volume piùalto
10	VOL+
11	SELECT Attivare il menu opzioni
12	Altoparlanti

13	AUX IN Allacciamento a fonte esterna, spinotto 3,5 mm
14	PHONES Presa per cuffie spinotto da 3,5 mm
15	DC IN ~	Allacciamento a presa di alimentazione
16	ANT	Antenna telescopica DAB/FM
17	BATTERY ON/OFF	ON: batteria carica oppure caricare la batteria in standby (collegamento alla rete)OFF: batteria scarica
18		Scomparto batterie

Come predisporre l'apparecchio per il funzionamento

Collegare l'apparecchio alla rete elettrica utilizzando la spina di alimentazione fornita in dotazione (230 V ~ / 50 Hz).

Per alimentare l'apparecchio con corrente elettrica inserire il cavo dell'alimentatore nella presa 15 (DC IN) sull'apparecchio e in seguito collegare l'alimentatore alla presa 230V ,50Hz
Prima di collegare l'alimentatore alla presa alla pare- te, assicurarsi che la tensione dell'alimentatore sia uniforme alla tensione di rete locale.

A seguito del primo allacciamento alla rete comparirà "WELCOME TO DIGITAL RADIO". Successivement si avviera automaticamente la ricerca dei trasmettitori QUICKSCAN.

Nota:

utilizzare esclusivamente la spina di alimentazione fornita in dotazione.

In caso di non utilizzato, estrarre la spina alla presa. Tirare tenendo la spina e non il cavo. Estrarre la spina prima di un temporale. Se l'apparecchio noniene usato per lungo tempo, ad esempio nel caso di un lungo viaggio, estrarre la spina.

Per eliminare il calorie che si sviluppa durante il funzionamento deve essere garantita una sufficiente aerazione. Pertanto, non copire l'apparecchio e non collocarlo in un armadio chiuso. Lasciare uno spazio libero di almeno 10 cm intorno all'apparecchio.

Nota:

L'apparecchio passa automaticamente al funzionamento con le batterie se viene rimossa la spina di alimentazione per il collegamento alla rete.

Come caricare l'accumulatore

Collegare la radio all'alimentazione di rete.
Porre l'apparecchio in standby eMETTERE I'interruttore 17 in posizione ON.
L'apparecchio si trova ora sost carica. Il blocco batterie viene caricato automaticamente. Sul display lampeggia "B".
L'intero ciclo di carica dura circa 8 ore.
Al terme dell'operazione di carica, la "B" lampeggiante sul display scompare.
Rimuovere la spina di alimentazione.

Nota:

Se si accende l'apparecchio durante il ciclo di carica, si prolonga la durata di caricamento.

Gli accumulatori/le batterie non devono essere scaldati o gettati nel fuoco (pericolo di esplosione!).

Accumulatori/batterie danneggiati/e potrebbero esploder! Sostituire gli accumulatori/le batterie danneggiati/e con accumulatori/batterie nuovi/e.

La temperatura ottimale per la carica degli accumulatori/delle batterie si aggira intorno ai 15^ / 25^ C.

Attenzione!

Tenere gli accumulatori lontano alla portata dei bambini. Se gli accumulatori/le batterie vengono inghiottiti/e, potrebbero verificarsi gravi danni alla salute.

Informazioni importanti per lo smaltimento

Le batterie possono contentere sostente tossiche, che danneggiano l'ambiente.

Quindi le batterie vanno sempre smaltite nel rispetto delle norme di legge vigenti. Non gettare mai le batterie nei normali rifiuti domestici.

Sostituzione delle batterie

• Per il funzionamento independente alla linea elettrica viene utilizzato il blocco batterie Ni-MH. Se si constata che la durata di funzionamento diminuisce in modo notevole, occorre eseguire un'operazione di carica.

Girare l'apparecchio in modo da poter aprire il vano batteria 18 sulla parte posteriore.

Svitare la vite e rimuovere il coperchio.
Collegare la connessione batterie al blocco batterie, inseire il blocco batterie nel relativo scomparto.
Richiudere accuratamente il coperchio del vano batteria e riavvitare la vite saldamente.

Come ottener la carica dell'accumulatore

Per ottenere la carica dell'accumulatore, mettere l'interruttore 17 in posizione OFF quando si rimuove la presa di alimentazione.

Come migliorare la riscizione dell'antenna

Il numero e la qualità delle stazioni ricevute dipendono dalle condizioni di riscezione nel luogo d'installazione. Con l'antenna telescopia DAB/FM 16 si può ottenere una riscione eccellente. Questa antenna deve essere

orientata per tutte la sua lunghezza nella direzione di ricezione più favorevole.

Nota:

Per riceveve le stazioni digitali (modalità DAB) è necessario estrarre completamente l'antenna telescopica 16 e posizionarla in verticale.

Comeutilizzarele cuffie

Danni all'udito!

Non ascoltare la radio a volume troppo elevato con le cuffie. Puo danneggiare l'udito in modo permanente. Prima di utilizzato le cuffie, regolare il volume al minimo.

Quando si collegano le cuffie (non in dotazione), il volume degli altoparlanti è azzerato.

Utilizzato solo cuffie con uno spinotto da 3,5 ~mm .
Inserire lo spinotto della cuffia nella relativa presa PHONES 14 dell'apparecchio.

La riproduzione audio avviene esclusivamentetramite le cuffie.

Quando si desidera ascoltare nuovamente attraverso gli altoparlanti, sfilare il connettore delle cuffie alla presa per le cuffie dell'apparecchio.

Come collegare una fonte sonora e-sterna

È possibile riproduire il suono di un appearechio esterno (ad es. unlettore MP3)utilizzando gli altoparlanti della radio.

Collegare il cavo (presa 3,5 mm) dell'uscita audio dell'apparecchio esterno al collegamento AUX IN 13.
Selezionare con MODE 3 la modalità AUX.

Come utilizzare le diverse funzioni dell'apparecchio Accensione dell'apparecchio

Premere il tasto STANDBY 4, l'apparecchio si accende. Il display si illumina e compare "WELCOME TO DIGITAL RADIO", l'apparecchio si trova in modalità radio DAB.

Nota:

Dopo la prima accensione, l'apparecchio è nella modalità Radio DAB. L'apparecchio svolge automaticamente la ricerca di stazioni emittenti QUICKSCAN. Durante l'operazione di ricerca, il display在哪 lo stato di avanzamento della stessa.

Al termine dell'operazione di ricerca delle stazioni emittenti si visualizzeranno le stazioni radio digitali trovate e verrà riprodotta la prima stazione in sequenza alfanumerica. Data e ora vengono impostate automaticamente grazie al segnale DAB.

Nota:

Se non viene rilevata alcuna stazione emittente, potreb
be non esserci alcun segnale. Sul display compare "Ser

vice N/A". Spostare l'apparecchio ed eseguire una nuova ricerca delle stazioni emittenti.

Verificare eventuallyla potenza del segnale, vedere pag.17.

Come impostare la fonte

Premere il tasto MODE 3 per commutare tra radio DAB, radio FM e fonte esterna AUX.

L'apparecchio si riaccende sempre mantenendo l'ultima modalità di funzionamento selezionata (fonte).

Come regolare il volume

Premere VOL-/+ 9, 10 per impostare il volume desiderato.

• VOL+: più alto,
  -VOL-:piubasso.

Come porre l'apparecchio in standby

Per porre l'apparecchio in standby, premere il tasto STANDBY 4, l'illuminazione del display si disattiva e sullo stesso compaiano data e ora. Seosto in STANDBY, l'apparecchio è spento ma collegato all'alimentazione di rete.

Come spagnere completeness l'apparecchio

Per spegnere completamente l'apparecchio, mettere l'interruttore 17 su OFF. Il display si spegne.

Funzionamento FM

Come attivare la modalità Radio

Per attivare l'FM, premere il tasto MODE 3 eventualmente in maniera ripetuta..

Nota:

Al primo avvio la frequenza è impostata su 87,5 MHz.

Se è gli stata impostata o memorizzata una stazione emittente, la radio ripartirà alla stazione impostata per ultima.

Nota:

Per ricevere le stazioni digitali (modalità DAB) è necessario estrreire completamente l'antenna telescopia 16 e posizionarla in verticale.
Quando si imposta FM, orientando l'antenna estrabile 16 è possibile migliorare la riscizione.

Impostazione Mono/Stereo

Nota:

Di regola le stazioni FM si ricevono in stereo. In caso di disturbi di ricezione o segnale debole, l'apparecchio passa automaticamente su mono.

Sicouldomutareusmonoanche manualmente,in questo modo la ricezione e meno disturbata.

Premere il tasto SELECT 11, compare sul display "RADIO MODE".
Ripremendo SELECT 11 si passa alternativamente su "AUTO" e "MONO".

Selezione manuale della stazione emittente

Premere UP oppure DOWN 7 in modalità FM per impostare la stazione emittente desiderata. Sul display compare la frequenza. Premendo il tasto la frequenza vieneambiata di volta in volta di 50kHz

Selezione automatica delle stazioni

Premere INFO/SCAN 2 e tenere il tasto premuto per avviare la ricerca stazioni emittenti automatica. Sul display scorre in avanti o indietro la frequenza di sta-zioni emittenti.

Quando viene trovata una stazione FM con un segnale sufficientemente potente, la ricerca si arresta e inizia la riproduzione dei programmi della stazione.

Nota:

Per sintonizzare stazioni più deboli si consiglia di utilizzazione la selezione manuale delle stazioni.

Come salvare le stazioni FM

La memoria programmi più memorizzare sono a 5 stazioni nella banda FM.

Nota:

Le emittenti memorizzate permangonoanche in caso di assenza di corrente.

Impostare la stazione desiderata.
Premere i tasti PRESET 1, 2, 3, 4 oppure 5 e tenere premuto circa 3 secondi; sul display compare "Preset saved".
Per memorizzare altre stazioni emittenti: ripetere il procedimento con l'alto tastingo PRESET.

Selezione delle stazioni programmate

Premere il tasto PRESET 1 ... 5.

Se non è stata memorizzata alcuna stazione emittente sulippo di memoria selezionato, compare "Preset free".

Cancellare la programmazione di un posto di memoria

Salvare una nuova stazione nel posto di memoria abbinato al tasto Preset.

La funzione DAB

Che cos'è il DAB

DAB è un nuovo formato digitale, che permette di ascoltare un suono che ha la stessa qualità dei CD. Anche in auto o in treno, quindi, la riscione sarebbe buona e essere frusci. DAB Broadcast utilizes una stream di dati ad alta velocità nel canale radio.

Diversamente delle tradizzionali stazioni analogiche, con il DAB molto stazioni trasmettono sulla stessa Frequenza. Ciò viene detto ensemble o multiplexer. Un ensemble è costituito alla stazione radio e da numerousi componenti service o dati, che vengono trasmessi individualmente delle stazioni. Per informazioni consultare www.digitalradio.de o www.digitalradio.ch.

Compressione dei dati

La radio digitale sfrutta le caratteristiche delsystema uditivo umano. L'orecchio umano non percepisce suoni al di sotto di una certa soglia di volume. I dati che si trovano al di fatto di questa soglia, detta "udibilità della soglia al silenzio", possono quando essere filtrati. Ciò è possible perché in un flusso di dati digitale di ogni unità di informazioni è memorizzatoanche il suo volume, relativo ad altre unità. In un segnale audio, inoltre, i dati con un volume inferiore a un determinato limite vengono coperti da quelli con volume maggiore. Tutte le informazioni audio in un brano di musica che cadono sotto la cosiddetta soglia di mascheramento

uditivo, possono essere filtrate dal segnale da trasmettere. Ciò porta a una riduzione del flusso di dati da trasmettere, alla che ci sia una percepbile differenza nel suono per l'ascoltatore (il termine technician per quello processo è MUSICAM).

Audiostream

Gli audiostream della radio digitale sono flussi di dati costanti, che contengono frame MPEG 1 Audio Layer 2 con cui rappresentano le informazioni acustiche. Ciò permette di trasmettere i programmi radiofonici tradizzionali e di ascoltarli. Nella radio digitale si utilizes il formato MUSICAM, che prevede due PAD conformi a MPEG per i dati supplementari. Questi sonoanche chiamati servizi dati PAD. La radio digitale offre non solo un'eccellente qualita del suono, ma anche informazioni supplementari. Esse possono riferirsi al programma in corso (ad es. titolo, interprete) oppure essere independenti (ad es. notiziari, meteo, traffico, consigli).

Ricezione radio DAB

Service, selezione e ricerca

L'apparecchio inizia automaticamente la ricerca delle stazioni non appena viene acceso. Se non si dovesse ricevere alcuna stazione emittente, sul display compare "Service N/A". "Service N/A" significata che non c'è riscizione oppure che la riscizione è molto debole. In quello caso occorre modificare la posizione dell'apparecchio.

Funzione - Auto scan

La ricerca automatica "Auto scan" più essere eseguita come "Quick scan" oppure come "Full scan". É consigliata la ricerca come "Full scan", poché, in tal modo, vengono scansionati tutti i canali DAB e quando trovate tutte le stazioni emittenti.

Al termine della ricerca inizia la riproduzione dei programmi radiofonici della prima stazione (in ordine alfabettico).

Per eseguire un Full Scan, premere MENU 5 ripetu-tamente finché non compare "FULL SCAN"
Confermare con SELECT 11.
La ricerca è leggermente più lunga di quella del "Quick Scan".

Selezione manuale delle stazioni / Tuning con DAB

Premere il tasto MENU 5 e tenerlo premuto.
Sul display compare "MANUAL TUNE".
Confermare con SELECT 11.
Premere UP/DOWN 7 per attivare le label da 5A a 13 F e le relative frequenze.
Quando si trova un ensemble su uno dei canali DAB, sul display compare il nome.
Premere il tasto SELECT 11, per aprire l'ensemble; viene visualizzata la prima emittente dell'ensemble.
Premere UP/DOWN 7 per commutare tra le singole stazioni emittenti dell'ensemble; premere SELECT 11 per selezionare la stazione desiderata.

L'indicatore di potenza del segnale aiuta a orientare correttamente l'antenna, vale a dire a trovare la collocazione ottimale per la radio DAB.

Le sottolineature molto lo potenza del segnale richiesta per la ricezione. Le linee molto lo potenza attuale del segnale.

In caso di ricezione non sufficiente, modificare la direzione dell'antenna oppure la collocazione della radio. Le linee dovrebbero aumento.

Nota:

Se nessun tastingo viene premuto,喙 cinque secondi la radio ritorna automaticamente alla stazione precedente.

Se non è stata trovata alcuna stazione, verificare l'antenna telescopica, estrarla e allungarla completeness. Premere INFO/SCAN 2 e tenere premuto il tasting per due secondi per iniziare una nuova ricerca.

Verificare se nelle vicinanze vengono trasmesse stazioni radio digitali.

Come salvare le stazioni DAB

La memoria programmi più memorizzare sono a 5 stazioni nelle area DAB.

Nota:

Le emittenti memorizzate permangonoanche in caso di assenza di corrente.

Impostare la stazione desiderata.
Premere tasti PRESET 1, 2, 3, 4 oppure 5 e tenere premuto circa 3 secondi; sul display compare "Preset saved".
Per memorizzare altre stazioni emittenti: ripetere il procedimento con l'altro tasto PRESET.

Selezione delle stazioni programmate

Premere il tasto PRESET 1 ... 5.

Se non è stata memorizzata alcuna stazione emittente sulippo di memoria selezionato, compare "Preset free".

Cancellare la programmazione di un posto di memoria

Salvare una nuova stazione nel posto di memoria abbinato al tasto Preset.

Come impostare ora e sveglia

Nota:

Prima di poter utilizzato la funzione sveglia è necessario impostare l'ora. A seguito della messa in funzione e del primo utilizzato della radio controllingare l'ora ed eventualmente reimpostarla.

Come impostare manualmente l'ora

Premere il tastingo MENU 5, compare sul display "Clock Set".
Confermare premendo SELECT 11.
Sul display lampeggia "12"H. Con UP/DOWN 7, im-postare se l'ora delve essere visualizzata in fornato ore 12 oppure 24 e confermare con SELECT 11.
Sul display lampeggia l'indicazione dell'ora "00". Con UP/DOWN 7 impostare l'ora corretta e confirmare con SELECT 11. Impostare l'indicazione dei minuti.

Nota:

L'apparecchioieneconsegnatoconimpostazione"Auto updateDABattiva.Dopoaverimpostatouna stazione emittente DAB,l'ora e la data vengono aggiornate automaticamente.

Come impostare la sveglia

Premere l tasto ALARM 6 e tenerlo premuto.

Con UP/DOWN 7 impostare la sveglia su "ON" e confirmare con SELECT 11.
Impostare la sveglia come descripto sopra in merito a ore e minuti.
É possibile scegliere se si desidera essere svegliati
- con Radio DAB (DAB),
- Radio FM (FM)
- o con segnale buzzer (BUZZ).
Premere quindi UP/DOWN 7 e conformare con SELECT 11.
Selezionare il volume della sveglia desiderato premen-do UP/DOWN 7 e confermando con SELECT 11.

É possible visualizzare la funzione sveglia impostata tramite il symbolo sul display.

BBC

BBC Ensemble

Al raggiungimento dell'ora di sveglia impostata, l'apparecchio si accende con la fonte e il volume selezionati.

Nota:

In caso di interruzione di corrente o di batteria scarica, la sveglia potrebbe non funzionare.

Controllare l'ora.

Funzione SNOOZE

Per interrompere brevamente l'allarme, premere il tasto STANDBY 4. Dopo circa 5 minuti l'allarme si ri-attiva.

Disattivare completamente la svegliadopo l'allarme

Premere due volte il tasting STANDBY 4 per spegnere la sveglia.

Nota:

La funzione sveglia riaccende l'apparecchio il giorno successivo all'ora impostata. Sul display resta inserito il symbolo sveglia

Disattivare la sveglia

Premere il tasto ALARM 6 e tenerlo premuto.
Con UP/DOWN 7 impostare la sveglia su "OFF" e confermare con SELECT 11.

Comeutilizzarela funzione SLEEP

È possibile impostare a intervalli di 15 minuti il lasso di tempo dopo il quale l'apparecchio (0 - 60 minuti) in qual-siasi modalità di funzionamento passa in standby.

Premere MENU 5 ripetutamente, finché non compare "SLEEP SET".
Confermare con SELECT 11 e con UP/DOWN 7 impostare il tempo per la funzione Sleep.

Trascorso il tempo impostato, l'apparecchio attivera automaticamente la funzione standby.

Funzioni menu

Nota:

Per uscire dal menu, non premere alcun tasting per qualche secondo.

Come ripristinare le impostazioni standard

Quando si cambia la collocazione dell'apparecchio, ad es. in caso di un trasloco, è possible che le stazioni DAB memorizzate non si sentano più. In quello caso ripristinando le impostazioni standard è possible cancellare tutte le stazioni memorizzate, e contemporaneamente iniziare una nuova ricerca di emittenti.

Collegare l'apparecchio alla rete o far funzionare con blocco batteria carico.
Accendere l'apparecchio, selezionare la fonte DAB.
Premere MENU 5 e tenere il tasto premuto finché non compare "Manual Tune".
Premere nuovamente MENU 5, sul display compare "System Reset". Confermare con SELECT.

L'apparecchio svolge automaticamente la ricerca di stazioni emittenti QUICKSCAN.
Dopo ca. 1 minuto la ricerca si conclude e inizia la riproduzione dei programmi della prima stazione (in ordine alfabetico).

Nota:

Tutte le stazioni precedentamente memorizzate sono state cancellate.

• Se è stato eseguito un reset in modalità FM,ève che in modalità DAB, comparirà la frequenza preim-postata 87,50MHZ.

Come visualizzare la versione software

Premere il tasting MENU 5 a lungo e successivement premerlo di nuovo brevamente finché non compare la seguente imagine:

BBC

Customer VBI1.o

Come richiamare leindicazioni sul display

Premendo il tasting INFO 2 si possono visualizzare le seguenti informazioni:

Modalità DAB Funzionamento FM
Potenza del segnale Modo audio (Stereo, Mono)
Ora Nome stazione emittente
Data Testo radio: testo scorrevole con informazioni supplementa-ri, se fornite dalle stazioni
Tipo di programma Tipo di programma
Bitrate in kbps, Status audio Mono/Stereo	Ora
DLS: testo scorrevole con informazioni supplementari, se fornite dalle stazioni	Data
Multiplex
Ensemble/nome gruppo

Come pulire l'apparecchio

Scossa elettrica!

Per evitare il pericolo di una scossa elettrica, non pulire l'apparecchio con un panno umido o con l'acqua corrente. Prima della pulizia staccare la spina.

Attenzione!

Non usare spugne abrasive, polvere abrasiva e solventi come alcol o benzina.

Pulire la custodia con un panno morbido, inumidito con acqua.

Come eliminare le anomalie

Se l'apparecchio non funzione come previsto, effettuare una verifica utilizzando le seguenti tabelle.

Se non si riesce ad eliminare l'anomalia come sopra indicato, contattare la casa produttrice.

Problemi con l'apparecchio

Sintomo Possibile causa/rimedio
L'apparecchio non si accende.	L'apparecchio non è alimentato alla corrente.Collegare la presa di alimentazione/ll'apparecchio in modo corretto alla presa.Pacco batterie:Caricare il pacco batterie, even-tualmente inseirne uno nuovoPosizionare l'interruttore 17 su ON.
Non si sente alcun suo-no.	Aumentare il volume.Estrarre il connettore delle cuffie dall'apparecchio, per sentire attra- verso gli altoparlanti.Potrebbe essere stata scelta la fonte sbagliata.

Sintomo Possibile causa/rimedio
Si sente un fruscio. Un cellulare o un altre appa-recchio vicino all'apparecchio emettono upon radio che creano disturbo.Allontanare il cellulare o l'ap-parecchio dall'area della ra-dio.
Ci sono altri disturbi di fun-zionamento, forti rumori op-pure sul display compare un'indicazione non corretta.	I componenti elettronici del-l'apparecchio sono disturbati.Alimentatore di rete:estrarre la spina. Lasciare l'apparecchio staccato alla fonte di energia per ca.10 secondi. Collegare nuovi-vamente l'apparecchio oppure insereire le batterie.
Il display non si accende. Accendere l'apparecchio.Estrarre la spina, reinserirla, accendere l'apparecchio.

Sintomo Possibile causa/rimedio
Non si riceve nessuna stazione radio.	L'apparecchio non è nella modalità Radio.Premere il pulsante DAB / FM.
Non si riceve alcun segnale DAB.	Controllare se nella regione è possibi-le la riscezione DAB. Orientare nuova-mente l'antenna.Provare a ricevere altre stazioni.
Il suono è debole o di cattiva qualità.	Altri apparecchi, ad es. il tevisore, disturbano la riscezione.Allontanare l'apparecchio radio da questi apparecchi.
	Le batterie sono esaurite.Sostituire le batterie con batterie nuove.
	L'antenna non è estratta o orientata correttamente.Estrarre l'antenna.Girare l'antenna per migliorare la risce- zione.

C E

Dati tecnici

Dimensioni dell'apparecchio (larghezza x altezza x pro-fondità):	95 mm x 192 mm x 100 mm
Peso: ca. 1,4 kg
Alimentazione della tensione:	Presa di alimentazione:230 V corrente alternata, 50 HzDC 12 V, 800 mA
Pacco batterie Ni-MH: 8,4 V,	2500 mAh
Potenza di uscita: 5 W RMS
Condizioni ambientali: da +5°C a +35°C5% - 90% di umidità dell'aria relativa (che non condensa)
Radio:Gamma di frequenze:Segnale analogicoDABAntenna:	FM 87,5-108 MHzDAB/DAB+ 174-240 MHzAntenna telescopia DAB/FM
Attacco per le cuffie: presa 3,5 mm
AUX IN, presa di collega-mento per apparecchio e-sterno:	presa 3,5 mm

Con riserva di modifiche tecniche ed errori.

Le dimensioni sono approssimative.

Dirittive e norme

Questo prodotto è conforme

• alla Direttiva sulla bassa tensione (2006/95/CE),
• alla Direttiva EMV (2004/108/CE)
  e alla Direttiva di riconoscimento CE.

Come contattare il produttore

DGC GmbH

Indicazioni per lo smaltimento

Smaltimento dell'imballaggio

Durante il trasporto, il vostro nuovo appearecchio è stato protetto dall'imballaggio. Tutti i materiali usati sono ecologicamente compatibili e riutilizzabili. Contribuiteanche voi smaltendo l'imballaggio nel rispetto dell'ambiente. Potete reperire informazioni sui sistemi di smaltimento presso il vostro rivenditore o il vostro centro di smaltimento comunale. Prima dello smaltimento dell'apparecchio rimuovere le batterie.

Pericolo di soffocamento!

Non lasciare l'imballaggio e relativi componenti ai bambini.

Esiste il pericolo di soffocamento a causa delle pellicole e di altri materiali di imballaggio.

Smaltimento dell'apparecchio

I vecchi apparecchi non sono rifiuti privi di valore. Grazie allo smaltimento nel rispetto dell'ambiente, è possibile recuperare materie prime utili. Informarsi presso la propria amministrazione città o comunale circa le opportunità di smaltimento adeguato ed ecologico dell'apparecchio.

Questo appearecchio è contrassegnato in conformità alla direttiva 2002/96/CE relativa ai vecchi appearecchi elettrici ed elettronici (WEEE).

Una volta terminato il suo ciclo di vita, quello prodotto non deve essere smaltito tra i normali rifiuti domestici, ma deve essere consegnato presso un punto di raccolta per il risciclaggio di apparecchi elettrici ed elettronici. Il symbolo sul prodotto, sul manuale d'uso o sull'imballaggio richiama a tale aspetto. I materiali vanno riciclati in base al proprio significolo. Con il riutilizzato, il recupero del materiali od altre forme di risciclaggio di vecchi apparecchi si contribuisce in modo decisivo alla protezione del nostro ambiente.

Pericolo di morte!

Una volta che l'apparecchio è fuori servizio, estrarre la spina della corrente elettrica. Tagliare il cavo di rete e rimuoverlo insieme alla spina.
