BEDIENUNGSANLEITUNG DAB 20 DUAL

Portables DAB+/UKW-Radio-Gerät mit eingebautem Akku DAB 20

Bedienungsanleitung

Das Vorwort

These Bedienungsanleitung hilft Ihnen beim

bestimmungsgemäßen und
- sicheren

Gebrauch Ihres Radios, im folgenden Anlage oder Gerät genannt.

Die Zielgruppe dieser Bedienungsanleitung

Die Bedienungsanleitung richtig sich an jeder Person, die das Gerät

aufstellt,
bedient,
reinigt
oder entsorgt.

Die Gestaltungsmerkmale dieser Bedienungsanleitung

Verschiedene Elemente der Bedienungsanleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können sie leicht feststellen, ob es sich um

normalen Text,

Aufzahlungen oder
→ Handlungsschritte

handelt.

Inhaltsverzeichnis

Sicherheit und Aufstellen des Geräts. 4

Sicherheit 4

Umgang mit Batterien 5

Aufstellen des Geräts 6

Die Beschreibung des Geräts. 8

Der Lieferumfang 8

Die besonderen Eigenschaften des Gerats. 8

Bedienelemente. 8

Wie Sie das Gerät zum BetriebVBoreiten 10

Wie Sie die Akkus laden 10

Wie Sie die Batterien auswechseln 11

Wie Sie die Akku-Ladung erhalten. 11

Wie Sie den Antennenempfang verbessern 11

Wie Sie einen Kopfhörer benutzen 12

Wie Sie eine externe Tonquelle anschreiben. 12

Wie Sie allgemeine Geräte-Funktionen bedieten .....13

Wie Sie das Gerä einschalten 13

Wie Sie die Quelle einstellen 13

Wie Sie die Lautstärke einstellen 13

Wie Sie das Gerät in Standby schalten 13

Wie Sie das Gerät ganz ausschalten. 13

Der UKW-Betrieb 14

Wie Sie den Radiobetrieb einschalten. 14

Wie Sie Mono/Stereo einstellen 14

Wie Sie UKW-Sender speichern. 15

Die DAB-Funktion 16

Wasist DAB. 16

Wie Sie einen Suchlauf bei DAB durchführten. 17

Manuelle Senderwahl/Tuning bei DAB. 17

Wie Sie DAB-Sender speichern 18

Wie Sie Uhrzeit und Weckzeit einstellen 19

Wie Sie die Uhrzeit manuell einstellen 19

Wie Sie die Weckzeit einstellen 19

SNOOZE-Funktion 20

Wecker nach Alarm ganz ausschalten 20

Wecker ausschalten 20

Wie Sie die SLEEP-Funktion benutzen. 20

Menüfunktionen 21

Wie Sie das Gerät auf Werkseinstellung zurücksetzen.21

Wie Sie die Software-Version darstellen. 21

Wie Sie die Displayanzeigen aufrufen. 22

Wie Sie das Gerät reinigen 23

Wie Sie Fehler beseitigen 24

Technische Daten 26

Richtlinien und Normen 26

Wie Sie den Hersteller erreichen 27

Wie Sie das Gerät entsorgen 27

Sicherheit und Aufstellen des Geräts

Lesen Sieitte alle Sicherheitshinweise sorgfaltig durch und bewahren Sie diese fur spate Fragen auf. Befolgen Sieimmalle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Gerats.

Sicherheit

Stecker-Netzteil

• Das Gerätarf nur an eine Netzspannung von 230V 50Hz angeschlossen werden. Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben.
• Der Netzsteckerarf derst angeschlossen werden, nachdem die Installation vorschrifsmäßig beendet ist.
• Wenn der Netzstecker des Geräts defekt ist bzw. wenn das Gerät sonstige Schäden aufweist, damit es nicht in Betrieb genommen werden.

• Beim Abziehen des Netzkabels von der Steckdose am Netzsteckerziehen - nicht am Kabel.

• Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

• Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Swimmingpools oder spritzendem Wasser in Betrieb.
• Stellen Sie keine Behälter mit Flüssigkeit, z.B. Blumenvasen, auf das Gerät. Diese konnten umfallen, und die auslaufende Flüssigkeit kann zu erheblicher Beschädigung bzw. zum Risiko eines elektrischen Schlages führen.
• Sollten Fremdkörper oder Flüssigkeit in das Gerät gelangen,ziehen Sie sofort den Netzstecker aus der Steckdose.Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen,behvor Sie es wieder in Betriebnehmen.Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Versuchen Sie niemals ein defektes Gerät selbst zu reparieren. Wenden Sie sich immer an eine unserer Kundendienststellen.
• Offnen Sie das Gerät auf keinen Fall - diesarf nur der Fachmann. Andernfalls besteht die Gefahr eines elektrischen Schlages.

• Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen.

• Verlegen Sie das Netzkabel so, dass niemand darüber stolpern kann.

• Verwenden Sie einen geeigneten,leitung zugänglichen Netzanschluss und vermeiden Sie die Verwendung von Mehrfachsteckdosen!
• Netzstecker nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages!
• Zur Netzverbindung Netzstecker vollständig in die Steckdose stecken.
• Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse(sofort Netzstecker aus der Steckdoseziehen!
• Ziehen Sie vor Ausbruch eines Gewitters den Netzstecker aus der Steckdose.
• Wenn das Gerät längerere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise,ziehen Sie den Netzstecker aus der Steckdose.

Umgang mit Batterien

• Achten Sie darauf, dass Batterien nicht in die Höhe vor Kindern gelangen. Kinder konnten Batterien in den Mund nehmen und verschlucken. Dies kann zu ernsthaften Gesundheitsschäden führen. In thisem Fall sofort einen Arzt aufsuchen!
• Normale Batterien dürfen nicht geladen, erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr!).
• Tauschen Sie schwächer werdenende Batterien rechtzeitig aus.
• Tauschen Sie immer alle Batterien gleichzeitig aus und verwenden Sie Batterien des gleichen Typs.
• Auslaufende Batterien können Beschädigungen am Gerät verursachen. Wenn Sie das Gerät längerere Zeit nicht benutzen,ephmen Sie die Batterien aus dem Batteriefach.
• Wiederauflabbare Batterien bzw. Akkus haben eine begrenzte Anzahl von Ladezyklen. Wenn Sie feststellen, dass die Spieldauer abnimmt, sollenn Sie einen neuen Akkublock einlagen. Setzen Sie sich mit dem Service in Verbindung.

Vorsicht!

• Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Veratzungen verursachen. Benutzen Sie in thisem Fall geeignete Schutzhand-schuhe. Reinigen Sie das Batteriefach mit einem trockenen Tuch.
• Normale Batterien)dürfen nicht geladen, erhitz oder ins offene Feuer geworfen werden (Explosionsgefahr!).
• Batterieanschluss des Akkus nicht kurzschlieben! Dies führt zur Zerstörung des Akkus.

Wichtiger Hinweis zur Entsorgung:

Batterien können Giftstoffe enthalten, die die Gesundheit und die Umwelt schädigen.
- Entsorgen Sie die Batterien deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterien niemals in den normalen Hausmüll.

These Zeichen finden Sie auf schadstoffhaltigen Batterien:

Pb = Batterie enthalt Blei

Cd = Batterie enthalt Cadmium

Hg = Batterie enthalt Quecksilber

Aufstellen des Geräts

• Es)durfenkeineoffenBrandquellen,wiez.B. brennendeKerzenaufdasGeratgestelltwerden.
• Lassen Sie Kinder niemals unbeaufsichtigt these Gerät benutzen.
• Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.
• Das Gerät bleibt auch in ausgeschalteten Zustand Standby mit dem Stromnetz verbunden. Ziehen Sie den Netzstecker aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Netzstecker.
• Horen Sie Radio nicht mit großer Lautstärke. Dies kann zu bleibenden Gehörschäden führen.
• Der Standortarfndichtin Raumen mit hoher Luftfeuchigkeit, z.B. Kuche oder Sauna, gewählt werden, da Niederschlage von Kondenswasser zur Beschadigung des Gerates führen konnen. Das Gerat ist fur die Verwendung in trockener Umgebung und in gemäßtem Klimavorgesehen und darf nicht Tropfoder Spritzwasser ausgesetzt werden.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern auf. Vermeiden Sie direkte

Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.

• Das Gerät nicht in der Höhe von Geräten aufstellen, die starke Magnetfelder erzeugen (z.B. Motoren, Laufsprecher, Transformatoren).
• Das Gerät nicht in einem geschlossenen und in der prallen Sonne geparkten Wagen liegen halten, da sich sonst das Gehäuse verformen kann.
• Stellen Sie das Gerät auf einen festen, sicheren und horizontalen Untergrund. Sorgen Sie für gute Belüftung.
  Die Lufthungsschlitze der Rückwand und der Seiten müssen stets frei bleiben. Sie dürfen nicht durch Gardinen, Decken oder Zeitungen verdeckt werden.

• Stellen Sie das Gerät nicht auf weiche Oberflächen wie Teppiche, Decken oder in der Höhe von Gardinen und Wandbehängen auf. Die Luftungsöffnungen konnten verdeckt werden. Die notwendige Luftzirkulation kann dadurch unterbrochen werden. Dies könnte möglicherweise zu einem Gerätebrand führen.

• Stellen Sie keine schweren Gegenstände auf das Gerät.

• Wenn Sie das Gerät von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Gerätes Feuchtigkeit niederschlagen. Warten Sie in dieser Fall etwa eine Stunde, bevor Sie es in Betriebnehmen.
• Wenn das Gerät längerere Zeit nicht betrieben wird, entnahmen Sie alle Batterien, da diese auslaufen und das Gerät beschädigten können.
• Zu hohe Lautstärke, besonderss bei Kopfhörern, kann zu Gehorschaden führen.
• Das Gerät nicht in einem geschlossenen und in der prallen Sonne geparkten Wagen liegen halten, daß sich sonst das Gehäuse verformen kann.

Die Beschreibung des Gerats Der Lieferumfang

Bitte stellen Sie sicher, dass alle nachfolgend aufgeführten Zubehörteile vorhanden sind:

DAB-Radio-Gerät mit Telescop-Antenne,
Netzteil, 7,5V, 800 mA
-这几个词 -这些 -Bedienungsanleitung.

Die besonderen Eigenschaften des Geräts

• Mit dem digitalen DAB-Radio steht ein neues digita- les Format zur Verfugung, durch welches man kristallklen Sound in CD-Qualitat horen kann.
• Das Gerät besitzt einen eingebauten Akku und kann damit nettunabhängig betrieben werden.
• Sie können eine externe Tonquelle wiedergeben.

• Sie können den Ton über einen Kopfhörer wiedergeben.

• Das Radio empfängt auf den Frenzen UKW 87,5-108 MHz (analog) und DAB/DAB+ 174-240 MHz (digital).

• Sie können im UKW-Bereich zwischen FM (UKW) Auto (Stereowiedergabe bei genügend starkem Signal) und Mono wahlen.
  Die Hintergrundbeleuchtung kann durch Tastendruck eingeschaltet werden.

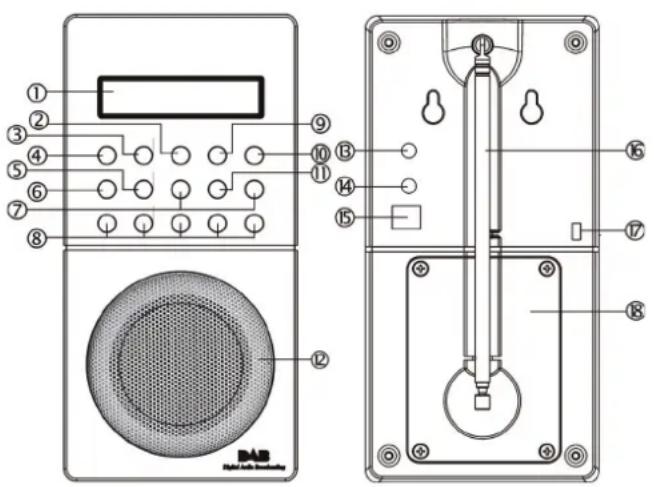

Bedienelemente

Die Beschreibung des Geräts

1 Display		LCD-Display
2 INFO/SCAN		Taste lang drücken (ca. 2 Sekunden): DAB: Taste für Auto-Tune-Funktion, UKW: Automatische Sendereinstellung Taste kurz drücken: Einblenden Displayinformationen
3 MODE		Wahlschalter Digitalradio DAB, Analogradio FM, Externe Quelle AUX
4	STANDBY Einsatzalten/Ausschalten des Geräts; Standby
5	MENU Menu öffnen, Optionen einstellen
6	ALARM Einstellung Weckzeit (lang drücken) Prüfung Weckzeit (kurz drücken)
7	UP/DOWN DAB: durch Stationen schalten UKW: Freqenz einstellen durch Menu schalten
8	P1...P5 PRESETS: gespeicherte Sender
9	VOL- VOL+	VOLUME: Lautstärke leiser Lautstärke lauter
10
11	SELECT Menüoption aktivieren
12	Laufsprecher

13	AUX IN Anschluss externe Quelle, 3,5 mm Klinkenstecker
14	PHONES	Kopfhöreranschluss 3,5 mm Klinkenstecker
15	DC IN ~	Anschluss für Netzteil
16	ANT	DAB/UKW-Teleskopantenne
17	BATTERY ON/OFF	ON: Batteriebetrieb ein oder Batterie in Standby laden (mit Netz verbunden)OFF: Batteriebetrieb aus
18	Batteriefach

Wie Sie das Gerät zum Betrieb vorbereiten

Schlieben Sie das Gerät mit dem mitgelieferten Steckernetzteil an das Stromnetz (230V /50Hz) an.

Zur Stromversorgung des Geräts zuerst das Kabel des Netzteils in die Buchse 15 (DC IN) am Gerät stecken und dann den Netzstecker in die Steckdose 230V 50Hz stecken.
Vergewissem Sie sich, dass die Betriebsspannung des Netzteils mit der örtlichen Netzspannung übereinstimmt, bevor Sie es in die Wandsteckdose stecken.

Nach erstmaliger Herstellung des Netzanschlusses erscheint. WELCOME TO DIGITAL RADIO. Danach erfolgt automatisch der Sendersuchlauf QUICKSCAN.

Hinweis:

Verwenden Sie nur das mitgelieferte Steckernetzteil.

Ziehen Sie bei Nichtverwendung den Stecker aus der Steckdose. Ziehen Sie am Stecker und nicht am Kabel. Ziehen Sie vor Ausbruch eines Gewitters den Netzstecker. Wenn das Gerät längerere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise,ziehen Sie den Netzstecker.

Die beim Betrieb entstehende Wärme muss durch ausreichende Luftzirkulation abgeführt werden. Deshalb darfas Gerät nicht abgedeckt oder in einem geschlossenen Schrank untergebracht werden. Sorgen Sie für einen Freiraum von mindestens 10 cm um das Gerät.

Hinweis:

Das Gerät schaltet automatisch auf Batteriebetrieb, falls das Steckernetzteil entfern wird.

Wie Sie die Akkus laden

Verbinden Sie das Radio mit dem Netzanschluss.
→ Schalten Sie das Gerät in Standby und schiben Sieden Schalter 17 in Stellung ON.
Das Gerät befindet sich jetzt im Ladezustand. Der Akkublock wird automatisch aufgeladen. Im Display blinkt „B".
Der volle Ladezyklus nauert ungebung 8 Stunden.
Nach Beendigung der Aufladung verschwindet das blinkende „B" im Display.
Entfernen Sie das Steckernetzteil.

Hinweis:

Wird das Gerät während des Ladezyklus eingeschaltet, verlangert sich die Dauer der Aufladung.

Akkus/Batterien)dürfen nicht erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr!).

Beschädigte Akkus/Batterien können explodieren! Tauschen Sie beschädigte Akkus/Batterien gegen neue aus. Der optimale Temperaturbereich bei Akku-Betrieb beträgt zwischen 15^ und 25^ .

Vorsicht!

Die Akkus gehören nicht in Kinderhände. Das Verschlucken von Akkus/Batterien kann zu ernsthaften Gesundheitsschäden führen.

Wichtiger Hinweis zur Entsorgung

Batterien können Giftstoffe enthalten, die die Umwelt schädigen.

Entsorgen Sie die Batterien deshalb unbedingt entsprechend den für Sie geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterien niemals in den normalen Hausmull.

Wie Sie die Batterien auswechseln

• Zum Netzunabhängigen Betrieb dient der Ni-MH-Akkublock. Wenn Sie feststellen, dass die Spieldauer deutlich abnimmt, sollen den Sie zuerst einen Ladevorgang vornehmen.

Drehen Sie das Gerät so, dass Sie das Batteriefach 18 an der Rückseite öffnen können.

Losen Sie die Schraube und entfernen Sie den Deckel.

Verbinden Sie den Batterieanschluss mit dem Akkublock, legen Sie den Akkublock in das Batteriefach.
→ Schließen Sie den Batteriefachdeckel wieder sorgfältig und setzen Sie die Schraube wieder ein undziehen Sie diese fest.

Wie Sie die Akku-Ladung erhalten

Um die Akku-Ladung zu erhalten, stellen Sie wenn Sie das Netzteil entfern den Schalter 17 in Stellung OFF.

Wie Sie den Antennenempfang verbessern

Die Anzahl und Qualität der zu empfangenden Sender hängt von den Empfangsverhältnissen am Aufstellort ab. Mit der DAB-/UKW-Teleskopantenne 16 kann ein ausgezeichnetener Empfang erzielt werden. Diese Anteine muss in voller Länge auf den gunstigsten Empfang ausgerichtet werden.

Hinweis:

Für den Empfang von Digitalradiostationen (DAB-Betrieb) sollte die Teleskopantenne 16 unbedingt in der vollen Länge vertikal positioniert werden.

Wie Sie einen Kopfhörer benutzen

Gehörschäden!

Hören Sie Radio nicht mit großer Lautstärke über Kopfhörer. Dies kann zu bleibenden Gehörschäden führen. Regeln Sie vor der Verwendung von Kopfhören die Gerätelautstärke auf minimale Lautstärke.

Wenn Sie einen Kopfhörer (nicht im Lieferumfang) anschlieben, sind die Lautsprecher stumm geschalte.

Verwenden Sie nur Kopfhörer mit 3,5 Millimeter Klinkenstecker.
Stecken Sie den Stecker des Kopfhörers in die Kopfhörer-Buchse PHONES 14 des Geräts.

Die Klangwiedergabe erfolgt jetzt ausschließlich über den Kopfhörer.

Wenn Sie wieder über die Laufsprecher horen möhlen,ziehen Sie den Stecker des Kopfhörers aus der Kopfhörer-Buchse des Geräts.

Wie Sie eine externe Tonquelle anschreiben

Sie konnen den Ton eines externen Gerätes (z. B. MP3-Player) über die Laufsprecher des Gerätes wiedergeben.

Schlieben Sie ein Audiokabel (3,5 mm Klinke) des Audioausgangs Ihres externen Gerätes an den AUX IN-Anschluss 13 an.
Wahlen Sie mit MODE 3 die Betriebsart AUX.

Wie Sie allgemeine Geräte-Funktionen bedieren Wie Sie das Gerät einschalten

Drücken Sie die Taste STANDBY 4, das Gerät wird eingeschaltet. Das Display leuchtet, „WELCOME TO DIGITAL RADIO" erscheint, das Gerät befindet sich im DAB-Radiobetrieb.

Hinweis:

Nach dem erstmaligen Einsatzen ist das Gerät im DAB-Radiobetrieb. Das Gerät führt automatisch einen Sendersuchlauf QUICKSCAN durch. Während des Suchlaufs zeigt die Displayinformation den Fortschnitt an.

Nach Beendigung des Sendersuchlaufs wird die Anzahl der gefundenen Digitalradio-Stationen angezeigt und die erstige Station in alphanumericer Reihenfolge wiedergebung. Datum und Uhrzeit werden über das DAB-Signal automatisch eingestellt.

Hinweis:

Falls keine Sender gefunden wurden, konnte kein Signal empfangen werden. Im Display erscheidt „Service N/A".

Verändern Sie dann den Standort des Gerätes und führen Sie den Sendersuchlauf erneut durch.

Überprüfen Sie ggf. die Signalstärke, siehe S. 17.

Wie Sie die Quelle einstellen

Drücken Sie die Taste MODE 3, um zwischen DAB-Radio, UKW-Radio und externer Quelle AUX zu wechseln.

Das Gerät schaltet sich stets mit der zuletzt eingeschalten Betriebsart (Quelle) wieder ein.

Wie Sie die Lautstärke einstehen

Drücken Sie VOL-/+ 9, 10, um die gewünschte Lautstärke einzustellen.

Wie Sie das Gerät in Standby schalten

Um das Radio in Standby zu schalten, Taste STANDBY 4 drücken, die Displaybeleuchtung erlischt, Zeit und Datum erschieren. In STANDBY ist das Gerät ausgeschaltet aber mit dem Stromnetz verbunden.

Wie Sie das Gerät ganz ausschalten

Um das Radio bei Akkubetrieb ganz auszuschalten, Schalter 17 auf OFF stellen. Das Display erlischt.

Der UKW-Betrieb

Wie Sie den Radiobetrieb einschalten

Um zu UKW/FM zu schalten, Taste MODE 3 ggf. wiederholt drucken.

Hinweis:

Beim erstmaligen Einsatz ist die Frequenz 87,5 MHz eingestellt.

Haben Sie bereits einen Sender eingestellt oder gespeichert, spiel das Radio den zuletzt eingestillten Sender.

Hinweis:

Für den Empfang von Digitalradiostationen (DAB-Betrieb) sollte die Teleskopantenne 16 unbedingt in der vollen Länge vertikal positioniert werden.
Wenn Sie UKW einstellen, können Sie die Teleskopantenne 16 ausrichten, um den Empfang zu verbessern.

Wie Sie Mono/Stereo einstellen

Hinweis:

In der Regel werden UKW-Sender im Stereo-Ton empfangen. Das Gerät schaltet bei Empfangsstörungen oder schwachem Signal automatisch auf Mono.

Sie können auch manuell auf Mono schalten, dadurch wird der Empfang rauchärmer.

→ Drücken Sie die Taste SELECT 11, "RADIO MODE" erscheint im Display.
Erneutes Drucken auf SELECT 11 schaltet wechselweise auf „AUTO" und „MONO".

Manuelle Senderwahl

Drucken Sie UP bzw. DOWN 7 im UKW-Betrieb, um den gewündsten Sender einzustellen. Das Display zeigt Freqenz an. jeder Tastendruck verändert die Freqenz in 50~kHz -Schritten.

Automatische Senderwahl

Drücken Sie INFO/SCAN 2 und halten Sie die Taste gedrückt, um den automatischen Sendersuchlauf zu starten. Im Display lauft die Senderfrequenz abwärts/aufwärts.

Wird ein UKW-Sender mit ausreichend starkem Signal gefunden, stoppt der Suchlauf und der Sender wird wiedergegeben.

Hinweis:

Für die Einstellung schwächerer Sender benutzen Sieitte die manuelle Senderwahl.

Wie Sie UKW-Sender speichern

Der Programm-Speicher kann bis zu 5 Stationen im FM-Bereich (UKW) speichern.

Hinweis:

Die gespeicherten Sender bleiben auch bei Stromausfall erhalten.

Den gewünschten Sender einstellen.
PRESET-Tasten 1, 2, 3, 4 oder 5 drücken und ca. 3 Sekunden gedrückt halten, „Preset saved" erscheint im Display.
Speichern weitere Sender: Vorgang mit anderer PRESET-Taste wiederholen.

Anwahlen der programmierten Stationen

PRESET-Taste 1 ... 5 drucken.

Haben Sie keinen Sender auf den gewählten Programmplatz gespeichert, erscheidt „Preset free".

Löschen einer Programplatz-Speicherung

Neuen Sender auf die jeweilige PRESET-Taste speichern.

Die DAB-Funktion

WasistDAB

DAB ist ein neuen digitales Format, durch welches Sie kristallklaren Sound in CD-Qualität horen können. Selfst im Auto oder im Zug haben Sie somit einen guten, gereuschfreien Empfang. DAB Broadcast benutzt einen Hochgeschwindigkeits-Datenstream im Radiokanal.

Anders als bei herkommlichen Analog radiosendern werden bei DAB mehrere Sender auf ein und derselben Frequenz ausgestraht. Dies nennt man Ensemble oder Multiplex. Ein Ensemble setzen sich aus der Radiostation sowie mehreren Servicekomponenten oder Datendiensten zusammen, welche individuell von den Radiostationen gesendet werden.Infos z.B unter www.digitalradio.de oder www.digitalradio.ch.

Datumkomprimierung

Digital Radio macht sich damit Effekte des menschlichen Gehörs zunutze. Das menschliche Ohr nimmt Töne, die unter einer bestimmten Mindestlautstärke liegen, nicht wahr. Daten, die sich unter der sog. Ruhehörschwelle befinden, können also herausgefertert werden. Dies wird ermöglich, da in einem digitalen Datenstrom zu jeder Informationseinheit auch die zugehörige relative Lautstärke zu anderen Einheiten gespeichert ist. In einem Tonsignal werden zugemeb ein dem bestimmten Grenzwert die leiseren Anteile von den lauteren überlagert. Alle Tonformationen in

einem Musikstück, die unter die sog. Mithörschwelle fallen, können aus dem zu übertragenden Signal herausgefert werden. Dies führt zur Reduzierung des zu übertragenden Datenstroms, ohne einen wahrnehbaren Klangunterschied für den Hörer (MUSICAM-Verfahren).

Audio Stream

Audiostreams sind bei Digital Radio kontinuierliche Datenströme, die MPEG 1 Audio Layer 2 Frames enthalten und damit akustische Informationen darstellen. Damit{lassen sich gewöhnte Radioprogramme übertragen und auf der Empfängerseite anhoren. In Digital Radio wird das MUSICAM Format verwendet, das zwei MPEG konforme PADs für Zusatzdaten vorsieht. Dies wird auch als PAD Datendienste bezeichnet. Digital Radio bringt Ohnen nicht nur Radio in excellenter Soundqualität sondern zusammenzutliche Informationen. Diese können sich auf das laufende Programm beziehen (z.B. Titel, Interpret) oder unabhängig davon sein (z.B. Nachrichten, Wetter, Verkehr, Tipps).

DAB Radioempfang

Service Wahl undSuche

Das Gerät startet automatisch den Sendersuchlauf, wenn es eingeschaltet wird. Soltte kein Sender empfangen werden, entscheidt "Service N/A" auf dem Display. "Service N/A" bedeutet, dass entweder kein Empfang oder nur sehr schwacher Empfang möglich ist. In dem Fall müssen Sie den Standort wechseln.

Wie Sie einen Suchlauf bei DAB durchführren

Auto scan - Funktion

Der automatische Suchlauf „Auto scan“ kann entweder als „Quick scan“ oder als „Full scan“ durchgeführt werden. Wir empfehlen stets den „Full scan“-Suchlauf durchzufahren, da darauf alle DAB - Kanäle gescannot und somit alle Sender gefunden werden.

Nach Beendigung des Suchlaufes wird der erste Sender in alphanumericer Reihenfolge wiedergegeben.

Um einen Full Scan durchzuführen, drücken Sie MENU 5 wiederholt, bis „FULL SCAN“ erscheint
Bestätigen Sie mit SELECT 11.
Der Suchlauf dauert etwas länger als bei dem schnellen Quick Scan.

Manuelle Senderwahl / Tuning bei DAB

Drücken Sie die Taste MENU 5 und halten Sie diese gedrückt.
Im Display erscheint „MANUAL TUNE".
Bestätigen Sie mit SELECT 11.
Drücken Sie UP/DOWN 7, um durch die Labels 5A bis 13 F und deren Frenquenzen zu schalten.
Wird ein Ensemble auf einem der DAB-Kanäle gefunden, erscheint der Name im Display.
Drücken Sie die Taste SELECT 11, um das Ensemble zu öffnen, der erste Sender des Ensembles wird angezeigt.
Drucken Sie UP/DOWN 7, um durch die einzelnen Sender des Ensembles durchschaften, drucken Sie SELECT 11, um den gewünschten Sender auszuwahlen.

Die Signalstärkeanzeige hilft Ihnen, die Antenne korrekt auszurichten bzw. den optimalen Standort für Ihr DAB-Radio zu finden.

Die Unterstriche zeigen die für erforderliche Signalstärke für den Empfang. Die Balkenaussteuerung zeigt die aktuelle Signalstärke.

Verändern Sie bei schlechtem Empfang die Antennenausrichtung bzw. den Radiostandort. Die Aussteuerung der Balken sollte zunehmen.

Hinweis:

Das Radio kehrt ca. 5 Sekunden nach dem keine Tasse gedrückt wurde automatisch zum vorgen Sender zurück.

Wird keine Station gefunden, prufen Sie die Teleskopan-tenne,ziehen Sie diese auf volle Lange aus.Drucken Sie INFO/SCAN 2 und halten Sie die Taste ca.2 Sekunden lang gedrückt, um erneut einen Suchlauf durchzufahren.

Überprüfen Sie, ob in Ihr dem Gebiet Digitalradio-Stationen gesendet werden.

Wie Sie DAB-Sender speichern

Der Programm-Speicher kann bis zu 5 Stationen im DAB-Bereich speichern.

Hinweis:

Die gespeicherten Sender bleiben auch bei Stromausfall erhalten.

Den gewünschten Sender einstellen.
PRESET-Tasten 1, 2, 3, 4 oder 5 drücken und ca. 3 Sekunden gedrückt halten, „Preset saved" erscheint im Display.
Speichern weitere Sender: Vorgang mit anderer PRESET-Taste wiederholen.

Anwahlen der programmierten Stationen

PRESET-Taste 1 ... 5 drucken.

Haben Sie keinen Sender auf den gewählten Programmplatz gespeichert, erscheidt „Preset free".

Löschen einer Programplatz-Speicherung

Neuen Sender auf die jeweilige PRESET-Taste speichern.

Wie Sie Uhrzeit und Weckzeit einstehen

Hinweis:

Vor der Benutzung der Weckfunktion mussen Sie die Uhrzeit einstellen. Überprüfen Sie nach der Inbetriebnahme und der erstmaligen Nutzung des Radios die Uhrzeit und stellen Sie diese ggf. neu ein.

Wie Sie die Uhrzeit manuell einstellen

→ Drücken Sie die Taste MENU 5, „Clock Set“ erscheint im Display.
Bestätigen Sie durch Drucken von SELECT 11.
Im Display blinkt,12"H. Stellen Sie mit UP/DOWN 7 ein, ob Sie die Uhrzeit im 12- oder 24-Stunden-Format anzeigen wollen und bestätigten Sie mit SELECT 11.
Im Display blinkt die Stundenanzeige „00". Stellen Sie mit UP/DOWN 7 die korrekte Stunde ein und bestätigen Sie mit SELECT 11. Stellen Sie dann die Minutenanzeige ein.

Hinweis:

Das Gerät wird mit der aktiven Einstellung „Auto update DAB" ausgeliefert. Nach dem Sie einen DAB-Sender eingestellt haben, wird somit das Datum und die Uhrzeit automatisch aktualisiert.

Wie Sie die Weckzeit einstellen

Drücken Sie die Taste ALARM 6 und halten Sie die Taste gedrückt.

Stellen Sie mit UP/DOWN 7 den Alarm auf „ON“ und bestätigten Sie mit SELECT 11.
Stellen Sie wie oben beschrieben die Weckzeit (Stunde, Minute) ein.
Sie können dann wahlen, ob Sie
- mit DAB-Radio (DAB),
UKW-Radio (FM),
oder dem Buzzer-Signal (BUZZ) geweckt werden möchten.
Drücken Sie dazu UP/DOWN 7 und bestätigten Sie mit SELECT 11.

Wahlen Sie die gewünschte Wecklautstärke, indem Sie UP/DOWN 7 drucken und bestätigten Sie mit SELECT 11.

Die eingestellte Weckfunktion wird durch das Symbol im Display angezeigt.

BBC

BBC Ensemble

Bei Erreichen der eingestillten Weckzeit schaltet sich das Gerät mit der gewählten Quelle und Lautstärke ein.

Hinweis:

Bei Stromausfall oder entladenem Akku, Funktioniert der Wecker ggf. nicht.

Überprüfen Sie die Uhrzeit.

SNOOZE-Funktion

Um den Alarm kurzzeitig zu unterbrechen die STANDBY-Taste 4 drücken. Nach ca. 5 Minuten schaltet sich der Alarm wieder ein.

Wecker nach Alarm ganz ausschalten

Drücken Sie die Taste STANDBY 4 zweimal, um den Wecker auszuschalten.

Hinweis:

Die Weckfunktion schaltet das Gerät am nächsten Tag zur eingestellen Weckzeit wieder ein. Im Display ist weiterhin das Wecksymbol eingeblendent.

Wecker ausschalten

Drucken Sie die Taste ALARM 6 und halten Sie die Taste gedrückt.
Stellen Sie mit UP/DOWN 7 den Alarm auf "OFF" und bestätigten Sie mit SELECT 11.

Wie Sie die SLEEP-Funktion benutzen

Sie konnen den Zeitraum in 15-Minuten-Schritten einstellen, nach dem sich das Gerät von 0 - 60 Minuten in jeder Betriebsart in Standby schaltet.

→ Drücken Sie MENU 5 wiederholt, bis „SLEEP SET“ erscheint.
Bestätigen Sie mit SELECT 11 und stellen Sie mit UP/DOWN 7 die Sleep-Zeit ein.

Nach Ablauf der eingestellen Zeit schaltet sich das Gerät automatisch in Standby.

Menüfunktionen

Hinweis:

Um die Menüs zu verlassen eineuge Sekunden keine Taste drücken.

Wie Sie das Gerät auf Werkseinstellung zusücksetzen

Wenn Sie den Standort des Gerätes verändern, z.B. bei einem Umzug, sind möglicherweise die gespeicherten DAB-Sender nicht mehr zu empfangen. Mit dem Zurücksetzen auf Werkseinstellungen können Sie in dieser Fall alle gespeicherten Senderlöschen, um gleichzeitig einen neuen Sendersuchlauf zu starten.

Gerat mit Netz verbinden oder mit geladenem Akkublock betreiben.
→ Schalten Sie das Gerät ein, wahren Sie die Quelle DAB.
→ Drücken Sie MENU 5 und halten Sie die Taste gedrückt, bis „Manual Tune" erscheint.
Drucken Sie MENU 5 erneut, "System Reset", erscheint im Display. Bestätigten Sie mit SELECT.

→ Das Gerät führt einen automatischen Sendersuchlauf „Quick Scan" durch.
Nach ca. 1 Minute ist der Suchlauf beendet, der erstte Sender in alphanumericer Reihenfolge wird wiederergegeben.

Hinweis:

Alle zuvor gespeicherten Sender werden gelöscht.

• Falls Sie den Reset nicht im DAB-Mode sondern im FM-Mode durchgefuhrt haben, erscheint die Grundfrequenz 87,50MHZ.

Wie Sie die Software-Version darstellen

Drücken Sie die Taste MENU 5 lang und dann ernut wiederholt kurz, bis folgenden Bild erscheint:

BBC

Customer VBI1.

Wie Sie die Displayanzeigen aufrufen

Durch Drücken der Taste INFO 2 können Sie folgende Informationen einblenden:

DAB-Betrieb FM (UKW) - Betrieb
Signalstarke Audiomodus (Stereo, Mono)
Uhrzeit Sendername
Datum Radiotext: durchlaufender Textmit zusätzlichen Informationen,die die Sender u. U. bereitstellen
Programmtyp Programmtyp
Bitrate in kbps,Audiosstatus Mono/Stereo	Uhrzeit
DLS: durchlaufender Textmit zusätzlichen Informatio-nen, die die Sender u. U.bereitstellen	Datum
Multiplex
Ensemble/Gruppenname

Wie Sie das Gerät reinigen

Stromschlag!

Um die Gefahr eines elektrischen Schlags zu vermeiden, * dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließen dem Wasser reinigen. Vor dem Reinigen Netzsteckerziehen.

ACHTUNG!

Sie dürfen keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin verwenden.

Reinigen Sie das Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch.

Wie Sie Fehler beseitigen

Wenn das Gerät nicht wie vorgesehen Funktioniert, überprüfen Sie es anhand der folgenden Tabellen.

Wenn Sie die Störung auch nach den beschriebenen Überprüfungen nicht beheben konnen, behmen Sieitte Kontakt mit dem Hersteller auf.

Probleme mit dem Gerät

Symptom Mögliche Ursache/Abhilfe
Gerätlässt sich nicht einschalten.	Das Gerät wird nicht mit Strom versorgt.Schließen Sie das Netzteil/Gerät richtig an die Netzsteckdose an.Batteriepack:Laden Sie das Batteriepack, ggf.neuen Akkupack einlagen.Schalter 17 auf ON stellen.
Es ist kein Ton zu horen.	Erhöhen Sie die Lautstärke.Ziehen Sie den Kopfhörer-Stecker aus dem Gerät, wenn Sie über Lautsprecher horen möchten.Ggf. ist die falsche Quelle gewählt worden.

Symptom Mögliche Ursache/Abhilfe
Es ist ein Störlauschen zu horen.	In der Nähe des Geräts sendet ein Mobiletelefon oder ein anderes Gerät störende Radiowellen aus. Entfernen Sie das Mobil-telefon oder das Gerät aus der Umgebung des Geräts.
Es treten andere Bedienungs-störungen, laute Geräusache oder eine gestörte Display-Anzeige auf.	Elektronische Bauteile des Geräts sind gestört. Netzgerät: Ziehen Sie den Netzstecker. Lassen Sie das Gerät ca. 10 Sekunden von der Strom-elle getrennt. Schreiben Sie das Gerät erneut an oder setzen Sie die Batterien ein.
Das Display schaltet sich nicht ein.	Gerät einschalten. Netzsteckerziehen, wieder einstecken, Gerät einschalten.

Probleme mit dem Radio

Symptom Mögliche Ursache/Abhilfe
Es wird kein Radio-sender empfangen.	Das Gerät befindet sich nicht im Ra-dio-Modus.Taste DAB / FM drücken.
Es wird kein DAB-Signal empfangen.	Überprüfen Sie, ob in der Region DAB Empfang möglich ist. Richten Sie die Antenne neu aus.Probieren Sie, andere Sender zu emp-fangen.
Der Ton ist schwach oder von schlechter Qualität.	Andere Geräte, z. B. Fernseher stören den Empfang.Stellen Sie das Gerät weiter entfernt von diesen Geräten auf.
	Die Batterien sind erschöpf.Ersetzen Sie die Batterien durch fri-sche.
	Die Antenne ist nicht ausgezogen oder ausgerichtet.Ziehen Sie die Antenne aus.Drehen Sie die Antenne, um den Emp-fang zu verbessern.

Technische Daten

Abmessungen Gerät (Breite x Höhe x Tiefe)	95 mm x 192 mm x 100 mm
Gewicht: ca. 1,4 kg
Spanningsversorgung: Netzteil:
	230 V Wechselstrom, 50 Hz DC 12 V, 800 mA
Ni-MH-Akkupack: 8,4 V, 2500 mAh
Ausgangsleistung: 5 W RMS
Umgebungsbedingungen: +5 °C bis +35 °C
	5 % bis 90 % relative Luftfeuchte (nicht kondensierend)
Radio:
Empfangsfrequenzen:
Analog	UKW 87,5-108 MHz
DAB	DAB/DAB+ 174-240 MHz
Antenne:	DAB/UKW-Teleskopantenne
Kopfhörer Anschlussbuchse:	3,5 mm Klinke
AUX IN, Anschlussbuchse externes Gerät:	3,5 mm Klinke

Technische Änderungen und Irrtümer vorbehalten. Die Abmessungen sind ungebährte Werte.

Richtlinien und Normen

Dieses Produkt entspricht der

Niederspannungsrichtlinie (2006/95/EC),
der EMV-Richtlinie (2004/108/EC)
- und der CE-Kennzeichenrichtlinie.

Wie Sie den Hersteller erreichen

DGC GmbH

Graf-Zeppelin-Str. 7

D-86899 Landsberg

Entsorgungshinweise

Entsorgung der Verpackung

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bei Ihrem Handler oder über ihre kommunale Entsorgungsseinrichtung. Vor der Entsorgung des Gerätes sollen den Batterien halten werden.

Erstickungsgefahr!

Verpackung und deren Teile nicht Kindern überlassen.

Erstickungsgefahr durch Folien und anderen Verpackungsmaterialien.

Wie Sie das Gerät entsorgen

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wieder gewonnen werden. Erkundigen Sie sich in ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeit einer umwelt- und sachgerechten Entsorgung des Gerätes.

Dieses Gerät ist entspruchend der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) gekenn-zeichnet.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist daraufhin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Lebensgefahr!

Bei ausgedienten Geräten Netzsteckerziehen. Netzka-bel durchtrennen und mit dem Stecker entfern.

Graf-Zeppelin-Str. 7

D-86899 Landsberg

Graf-Zeppelin-Str. 7

D-86899 Landsberg
