NDG500 - Autoradio PIONEER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Amplificatore a 4 canali (Gateway)
Marca	Pioneer
Modello	NDG500
Alimentazione	14,4 V CC (10,8 V a 15,1 V consentiti)
Messa a massa	Polo negativo della batteria
Corrente massima assorbita	10 A
Corrente media assorbita	4 A
Fusibile	10 A x 1
Peso	0,8 kg (senza cavi)
Potenza massima in uscita	50 W × 1 (4 Ω)
Potenza continua in uscita	22 W × 4 (14,4 V, 4 Ω, 50 Hz - 15 kHz, 5% THD)
Impedenza di carico	4 Ω (da 4 Ω a 8 Ω consentiti, 2 Ω per un canale)
Risposta in frequenza	20 Hz - 20 kHz (±1,5 dB)
Rapporto segnale/rumore	60 dB (1 W, 4 Ω, LPF 20 kHz) / 91 dBA (rif. 1 W su 4 Ω)
Distorsione armonica totale	0,2 % o meno (1 kHz, LPF 20 kHz)
Separazione dei canali	50 dB o più (Rg=1 kΩ, 1 kHz, LPF 20 kHz)
Livello di ingresso massimo / impedenza	AUDIO IN : 5,6 V / 22 kΩ
Livello di uscita / impedenza	SPEAKER OUTPUT : 46 V / 10,56 kΩ
Protezione	Circuito di protezione contro sovraccarichi e cortocircuiti
Installazione	Veicolo 12 V, polo negativo a massa; strisce adesive incluse
Manutenzione	Pulire con un panno asciutto; evitare il contatto con liquidi
Temperatura di funzionamento	Non specificata, ma calore da dissipare

Domande frequenti - NDG500 PIONEER

Qual è la potenza di uscita dell'amplificatore NDG500?

La potenza massima in uscita è di 50 W × 1 con 4 Ω. La potenza continua è di 22 W × 4 (per 14,4 V, 4 Ω, da 50 Hz a 15 kHz, con 5% di THD).

Che tipo di fusibile utilizzare e cosa fare se si brucia?

Utilizzare un fusibile da 10 A x 1. Non sostituirlo mai con un fusibile di valore superiore. In caso di fusibile bruciato, controllare tutti i collegamenti di alimentazione e degli altoparlanti, correggere il problema, quindi sostituire il fusibile con un modello identico.

Come installare l'amplificatore nel veicolo?

Scollegare prima il cavo negativo della batteria. Scegliere una posizione rigida, solida e ben ventilata. Utilizzare le strisce adesive fornite (ganci e velcro) per fissare l'amplificatore. Assicurarsi che i cavi non interferiscano con le parti mobili e non passino vicino a fonti di calore.

Cosa fare se l'amplificatore si spegne e non esce alcun suono?

È il circuito di protezione che ha interrotto l'alimentazione. Spegnere, controllare i collegamenti tra amplificatore e altoparlanti, cercare la causa (cortocircuito, surriscaldamento, ecc.) e correggerla. Se il problema persiste, consultare un rivenditore.

Quale impedenza degli altoparlanti è compatibile?

L'impedenza di carico consigliata è di 4 Ω. Sono consentite impedenze da 4 Ω a 8 Ω, e 2 Ω per un solo canale. Non scendere al di sotto per evitare di danneggiare l'amplificatore.

Si può usare l'amplificatore con il motore spento?

Sì, ma attenzione alla scarica della batteria. Si consiglia di spegnere l'autoradio se il motore è spento per evitare una scarica eccessiva.

Come pulire e mantenere l'amplificatore?

Pulirlo con un panno asciutto. Non lasciare mai che l'amplificatore entri in contatto con liquidi, ciò potrebbe provocare una scossa elettrica o danneggiare l'apparecchio.

Quali sono le precauzioni di sicurezza importanti?

Scollegare sempre la batteria prima dell'installazione. Non toccare l'amplificatore con le mani bagnate. Non posizionare l'apparecchio in un luogo dove potrebbe ferire gli occupanti in caso di frenata improvvisa. Assicurare una ventilazione sufficiente per evitare il surriscaldamento.

L'amplificatore è compatibile con una batteria 24 V?

No, è progettato per veicoli con batteria 12 V con polo negativo a massa. Una tensione più elevata potrebbe danneggiarlo.

Cosa fare in caso di malfunzionamento persistente?

Se non si riesce a risolvere il problema dopo aver controllato i collegamenti e il fusibile, consultare il rivenditore o il centro di assistenza Pioneer più vicino.

MANUALE UTENTE NDG500 PIONEER

Indice Prima di usare questo

Prima di usare quello prodotto 1

In caso di difficotta 2

Come collegare l'unità 2

Schema di collegamento 3

Installazione 5

Installazione dell'amplificatore 5

Caratteristica 6

odotto

Grazie per aver acquistato quello prodotto PIONEER. Leggere attendamente queste istruzioni prima di usare quello appearecchio.

Se si vuole eliminare quello prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità alle leggi che richiedono apposti trattamenti, recupero e ricicchio.

I privati civitadini dei paesi membri dell'UE, di Svizzera e Norvegia, posso norestituire alla cunc costing i loro prodotti elettronici usati ad apposti servizi di raccolta o a un rivenditore (se si desidera acquistarne uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.
In quello modo, si è sicuri che il proprio prodotto eliminato subirà il trattamento, il recupero e il ricicchio necessari per prevenir gli effetti potenzialmente negativi sull'ambiente e sulla vita dell'uomo.

In caso di dificità

Se l'apparecchio non funziona correttamente, rivolgersi al rivenditore o ad un Centro Assistenza Autorizzato PIONEER.

PRECAUZIONE

• Non sostituire mai il fusibile con uno di valore o taratura superiore a quella del fusibile originale. L'uso di fusibili non adeguati cui determinare un surriscaldamento o generare fumo, eventualmente danneggiando il prodotto e procurando lesioni o ustioni.

ATTENZIONE

Non toccare l'amplificatore con le mani bagnate. Toccando l'apparecchio con le mani bagnate si rischia di rimanere folgorati. Ugualmente, non toccare l'amplificatore se risultta umido o bagnato.
- Per una Buona sicurezza della guida e per una guida appropriata della vettura, mantenere il volume ad un basso livello di tale modo che si possa sentire più il suono normale del traffico.
- Se il fusibile dell'amplificatore bruciano controllare i collegamenti dell'alimentazione e degli altoparlanti. Individuare la causa e risolvere il problema, e provvedere poi a sostuire il fusibile con un altro delle stesse dimensioni e capacità.
- Per evitare un funzionamento incorretto dell' amplificatore e degli altoparlanti, il circuito di protezione taglia l'alimentazione all' amplificatore (il suono si interrompe in questo caso) quando una condizione anormale si presenta. In tale caso, commutare l'alimentazione delsystema alla posizione "OFF" (arresto) poi verificare il collegamento dell'alimentazione e degli altoparlanti. Cercare la causa del problema ed eliminare il problema.
- Consulare il rivenditore se non si può trovare la causa del problema.
- Per evitare qualsiasi scossa elettrica oppure cortocircuito durante il collegamento e l'installazione, assicurarsi di scollegare in anticipo il polo negativo (-) della batteria.
- NON lasciare che l'amplificatore entri in contatto con liquidi nel luogo in cuiesso è installato. Si potrebbero generare infatti scosse elettriche. Il contatto con i liquidi più alte si danneggiare l'amplificatore stesso e i diffusori, con emissione di fumo e creatazione di surriscaldamento. La superficie dell'amplificatore o quella degli altoparlanti adesso collegati potrebbe inoltre divenire molto calda e, al contatto, procurare piccole scottature.

PRECAUZIONE

• Togliere il contatto negativo (-) alla batteria per evitare agli rischio di cortocircuito e danni all'unità.
  Non posare i cavi dove possono riscaldarsi, per esempio dove il disposito di riscaldamento rischia di riscaldarli. Se l'isolamento si riscalda, potrebbe danneggiarsi, e risultare in un cortocircuitoattraverso la carrozeria del veicolo.
• Assicurarsi che i cavi non siano in contatto con delle parti mobili del veicolo, come leva del cambio, freno a mano oppure meccanismo a scorrimento del sedile.
• Non cortocircuitare i cavi. In caso contrario, il circuito di protezione non funzionera quando sare necessario.
• Evitare di collegare altri apparecchi tramite rimozione copertura cavo di alimentazione per accedere all'alimentazione. Questo risulterà in sovraccarico ed eccessivo riscaldamento.
• Non sostituire mai il fusabile con uno di valore o taratura superiore a quella del fusabile originale. L'uso di fusibili non adeguati cui determinare un surriscaldamento o generare fumo, eventualmente danneggiando il prodotto e procurando lesioni o ustioni.

PRECAUZIONE

Per evitare danneggiamenti e/o lesioni

• Questa unità è fornita per veicoli con una batteria da 12 volt ed una messa alla massa negativa. Prima di installarla in un veicolo, autocarro oppure un autobus, controlling la tensione della batteria.
• Se l'impiano stereofonico della vettura viene lasciato in funzionamento per un lungo periodo di tempo a motore spento o al minimo, la batteria può esaurirsi. Disattivare l'impiano stereo della macchina quando il motore è fermo o al minimà.

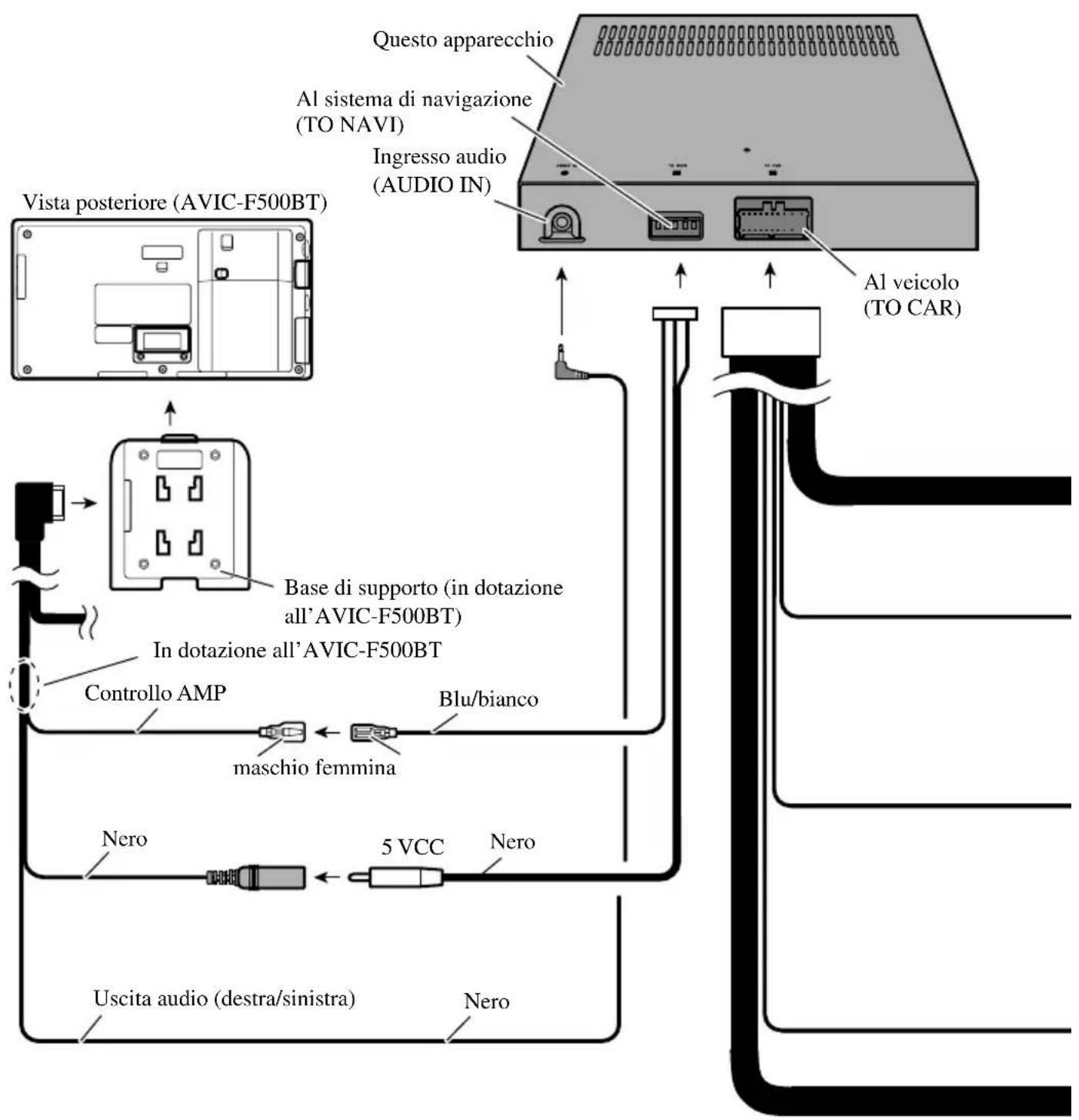

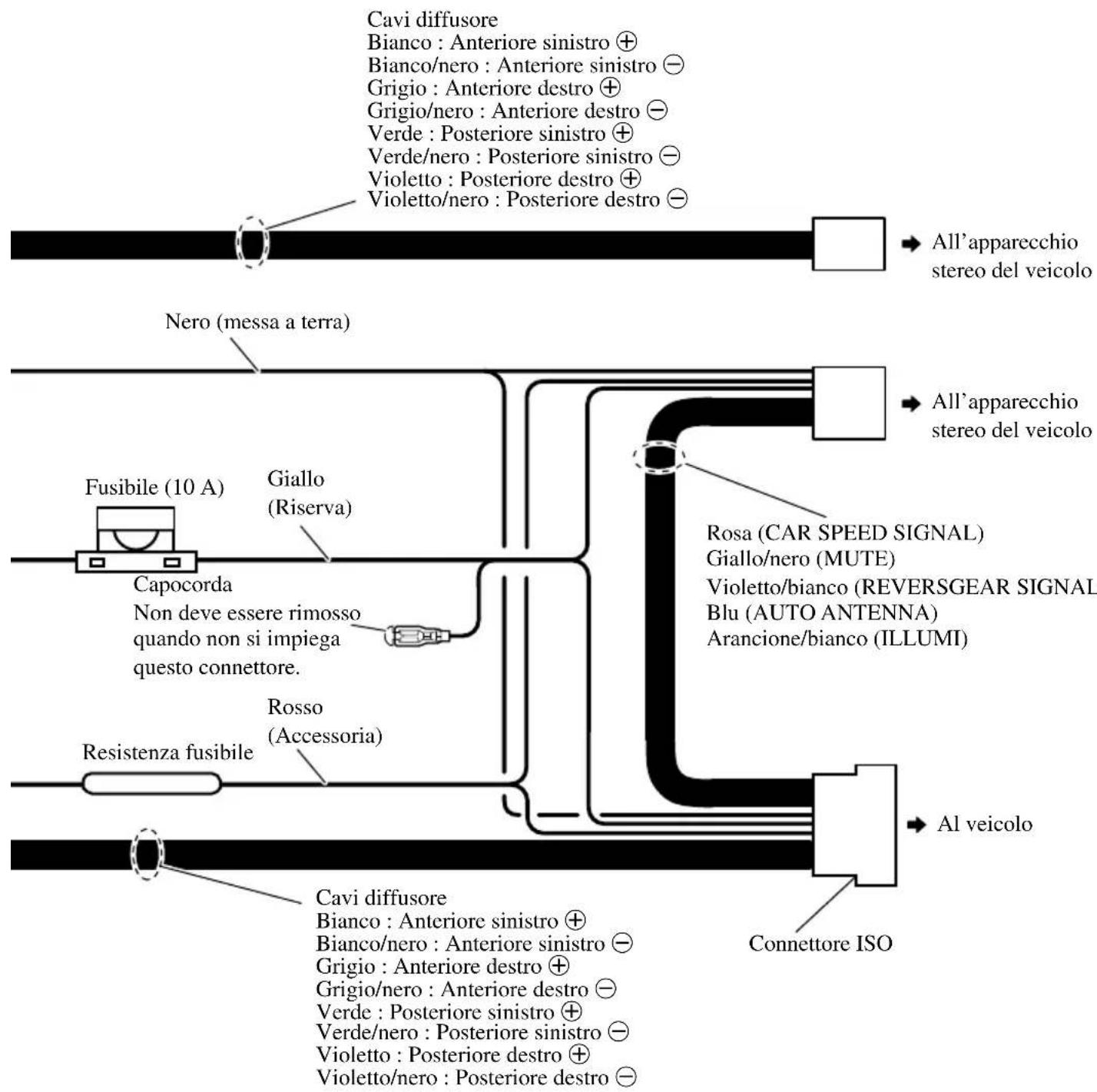

Schema di collegamento

PRECAUZIONE

Non installare l'unità sulle posizioni seguenti:
Posti dove potrebbe ferire il conducente o i passaggeri se il veicolo si arresta bruscamente.
Posti dove potrebbe disturbare il conducente, come pavimento verso la parte anteriore del sedile del conducente.
- Assicurarsi che i cavi non vengano presi nel meccanismo a scorrimento del sedile, provocandoosi un cortocircuito.
- NON lasciare che l'amplificatore entri in contatto con liquidi nel luogo in cuiesso è installato. Si potrebbero generare infatti scosse elettriche. Il contatto con i liquidi può altresi danneggiare l'amplificatore stesso e i diffusori, con emissione di fumo e creatazione di surriscaldamento. La superficie dell'amplificatore o quella degli altoparlanti adesso collegati potrebbe inoltre divenire molto calda e, al contatto, procurare piccole scottature.
- Per ottenere una installatione appropriata, utilizzare le parti fornite nel modo specificato. Se qualunque parte diversa da quale fornite viene utilizzata, potra danneggiare le parti interne dell'amplificatore, oppure potra allentarsi e l'amplificatore rischia di danneggiarsi.
Non sostituire mai il fusibile con uno di valore o taratura superiore a quella del fusibile originale. L'uso di fusibili non adeguati poto determinare un surriscaldamento o generare fumo, eventualmente danneggiando il prodotto e procurando lesioni o ustioni.

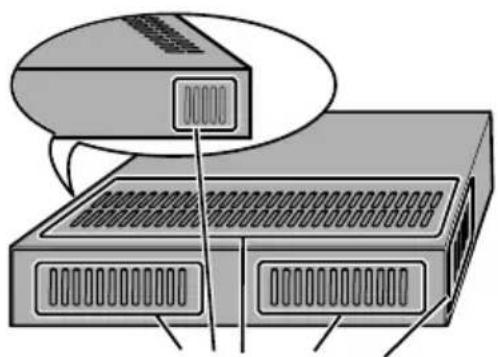

- I cavi non devono coprire la zona alla strata nella figura fatto. Ci è necessario per consentire agli amplificatori di dissipare liberamente.

Non coprine queste zone.

PRECAUZIONE

Per evitare malfunzionamenti e/o lesioni

• Per assicurare una dissipazione appropriata di calore dall'amplificatore, fare attenzione ai seguenti puniti per l'installazione.

—Lasciare uno spazio adeguato sopra l'amplificatore per ottenera una ventilazione appropriata.

Non ricopire l'amplificatore con tappeti o moquette.

• NON lasciare che l'amplificatore entri in contatto con liquidi nel luogo in cuiippo è installato. Si potrebbero generare infatti scosse elettriche. Il contatto con i liquidi più altresi danneggiare l'amplificatore stesso e i diffusori, con emissione di fumo e creazione di surriscaldamento. La superficie dell'amplificatore o quella degli altoparlanti adesso collegati potrebbe inoltre divenire molto calda e, al contatto, procurare piccole scottature.
• Non installare l'amplificatore in luoghi instabili come il pannello della ruota di scorta.
• La posizione ottimale d'installazione varia a seconda del tipo di veicolo. L'amplificatore deve comunque essere installato in zone del veicolo adeguatamente rigide.
• Eseguire prima i collegamenti provvisori, poi verificare se l'amplificatore ed il sistema funzionano in modo adeguato.
• Una volta installato l'amplificatore si raccomanda di verificare che la ruota di scorta, il martinetto di sollevamento e i necessari attrezzi siano facilmente estrabili dal veicolo.

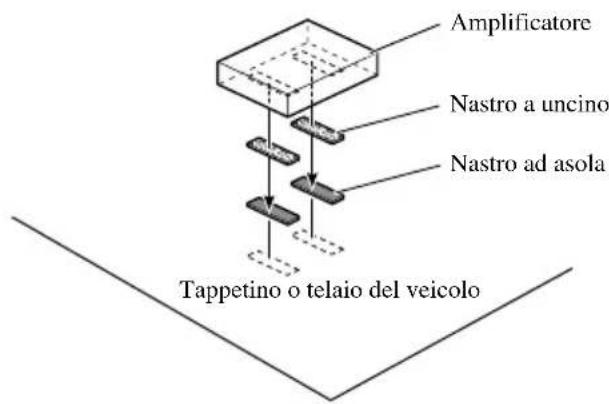

Installazione dell'amplificatore

Fare aderire il nastro a uncinato (in dotazione) al fondo dell'amplificatore e il nastro ad asola (anch'esso in dotazione) al punto d'installazione.

Note:

• L'installazione diretta sul tappetino è possible qualora vi possa aderire il nastro a uncino. In questo caso non usare il nastro ad asola.
• Pulire accuratamente la superficie prima di applicare il nastro.

Caratteristiche

Alimentazione 14,4 V C.C. (10,8 V a 15,1 V permissible)

Collegamento a terra . Tipo negativo

Consumo massimo di corrente 10 A (ad alimentazione continua, 4

Consumo medio di corrente 4 A

Fusibile 10 A x 1

Dimensioni 140 mm (L) × 28 mm (A) × 174 mm (P)

Peso 0,8 kg (Cavi per il cablaggio non compresi)

Uscita massima di potenza 50 W x 1 (4 Ω)

Uscita di potenza continua. 22W× 4 (a 14,4V,4 ,50Hz a 15kHz5% THD)

Impedenza di carico 4Ω (4Ω a 8Ω permissible (2 Ω per una canale))

Risposta in frequenza 0±1.5 dB (20 Hz/1k Hz, 20 kHz/1 kHz)

Rapporto segnale/rumore 60 dB (1W in 4 Filtro passa-basso da 20~kHz

Distorsione 0,2 % o meno (1 kHz,attro passa-basso da 20kHz

Separazione 50 dB o più (Rg=1 kΩ, 1 kHz, filtro passa-basso da 20 kHz)

Livello di ingresso massimo / impedenza AUDIO IN: 5,6 V/22 kΩ

SPEAKER OUTPUT: 46V / 10,56k

Nota:

• Caratteristiche tecniche e design soggetti a modifiche alla preavviso a causa di migliorie.
