Produkttyp	4-Kanal-Verstärker (Gateway)
Marke	Pioneer
Modell	NDG500
Stromversorgung	14,4 V Gleichstrom (10,8 V bis 15,1 V zulässig)
Masseanschluss	Negativer Batteriepol
Maximale Stromaufnahme	10 A
Durchschnittliche Stromaufnahme	4 A
Sicherung	10 A x 1
Gewicht	0,8 kg (ohne Kabel)
Maximale Ausgangsleistung	50 W × 1 (4 Ω)
Dauerausgangsleistung	22 W × 4 (14,4 V, 4 Ω, 50 Hz - 15 kHz, 5% THD)
Lastimpedanz	4 Ω (4 Ω bis 8 Ω zulässig, 2 Ω für einen Kanal)
Frequenzgang	20 Hz - 20 kHz (±1,5 dB)
Signal-Rausch-Verhältnis	60 dB (1 W, 4 Ω, LPF 20 kHz) / 91 dBA (ref. 1 W an 4 Ω)
Klirrfaktor (THD)	0,2 % oder weniger (1 kHz, LPF 20 kHz)
Kanaltrennung	50 dB oder mehr (Rg=1 kΩ, 1 kHz, LPF 20 kHz)
Maximaler Eingangspegel / Impedanz	AUDIO IN: 5,6 V / 22 kΩ
Ausgangspegel / Impedanz	SPEAKER OUTPUT: 46 V / 10,56 kΩ
Schutzschaltung	Schutzschaltung gegen Überlast und Kurzschluss
Installation	Fahrzeug 12 V, negativer Pol an Masse; mitgelieferte Klebebänder
Wartung	Mit einem trockenen Tuch reinigen; Kontakt mit Flüssigkeiten vermeiden
Betriebstemperatur	Nicht spezifiziert, aber Wärme abzuleiten

Häufig gestellte Fragen - NDG500 PIONEER

Wie hoch ist die Ausgangsleistung des NDG500-Verstärkers?

Die maximale Ausgangsleistung beträgt 50 W × 1 an 4 Ω. Die Dauerleistung beträgt 22 W × 4 (bei 14,4 V, 4 Ω, 50 Hz bis 15 kHz, mit 5% THD).

Welche Sicherung verwenden und was tun, wenn sie durchbrennt?

Verwenden Sie eine Sicherung von 10 A x 1. Ersetzen Sie sie nie durch eine Sicherung mit höherem Wert. Bei durchgebrannte Sicherung überprüfen Sie alle Strom- und Lautsprecheranschlüsse, beheben Sie das Problem, und ersetzen Sie die Sicherung durch ein identisches Modell.

Wie installiere ich den Verstärker im Fahrzeug?

Trennen Sie zuerst das Minuskabel der Batterie. Wählen Sie einen festen, stabilen und gut belüfteten Standort. Verwenden Sie die mitgelieferten Klebebänder (Haken und Klett) zur Befestigung des Verstärkers. Stellen Sie sicher, dass die Kabel keine beweglichen Teile behindern und nicht in der Nähe von Wärmequellen verlaufen.

Was tun, wenn der Verstärker ausgeht und kein Ton kommt?

Die Schutzschaltung hat die Stromversorgung unterbrochen. Schalten Sie aus, überprüfen Sie die Verbindungen zwischen Verstärker und Lautsprechern, suchen Sie die Ursache (Kurzschluss, Überhitzung usw.) und beheben Sie sie. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Händler.

Welche Lautsprecherimpedanz ist kompatibel?

Die empfohlene Lastimpedanz beträgt 4 Ω. Impedanzen von 4 Ω bis 8 Ω sind zulässig, und 2 Ω für einen einzelnen Kanal. Gehen Sie nicht darunter, um Schäden am Verstärker zu vermeiden.

Kann der Verstärker bei ausgeschaltetem Motor verwendet werden?

Ja, aber achten Sie auf die Batterieentladung. Es wird empfohlen, das Autoradio auszuschalten, wenn der Motor aus ist, um eine übermäßige Entladung zu vermeiden.

Wie reinige und pflege ich den Verstärker?

Reinigen Sie ihn mit einem trockenen Tuch. Lassen Sie den Verstärker niemals mit Flüssigkeiten in Kontakt kommen, da dies zu einem Stromschlag oder zur Beschädigung des Geräts führen kann.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Trennen Sie vor der Installation immer die Batterie. Berühren Sie den Verstärker nicht mit nassen Händen. Platzieren Sie das Gerät nicht an einem Ort, an dem es bei einem plötzlichen Stopp die Insassen verletzen könnte. Sorgen Sie für ausreichende Belüftung, um Überhitzung zu vermeiden.

Ist der Verstärker mit einer 24-V-Batterie kompatibel?

Nein, er ist für Fahrzeuge mit einer 12-V-Batterie ausgelegt, deren Minuspol an Masse liegt. Eine höhere Spannung könnte ihn beschädigen.

Was tun bei anhaltender Fehlfunktion?

Wenn Sie das Problem nach Überprüfung der Anschlüsse und der Sicherung nicht beheben können, wenden Sie sich an den nächstgelegenen Händler oder das Pioneer-Servicecenter.

BEDIENUNGSANLEITUNG NDG500 PIONEER

Inhaltsverzeichnis Vor Gebn

ch dieses Produktst

Vor Gebrauch thesees Products 1

Im Störungsfall 2

Anschluss der Einheit 2

Anschlussschema 3

Einbau 5

Einbau des Verstärkers 5

Technische Daten 6

Vielen Dank für den Kauf dieser

Bedienungsanleitung vor der Inbetriebnahme sorgfältig durchlesen.

Mischen Sie diesen Produkt,
wenn Sie es entsorgen
wollen, nicht mit
gewöhnlichen

Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte an vorgesehenen

Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Handler zurückgeben (wenn sie ein ähnliches neues Produktkaufen).

Bitte wenden Sie sich in den Ländern, die oben nicht aufgeführ ist, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche Kommunalverwaltung. Auf diese Weise stellen Sie sich, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so möglichene negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.

Im Störungsfall

Bei Betriebsstorungen den Handler oder eine PIONEER-Kundendienstelle konsultieren.

VORSICH

• Ersetzen Sie die Sicherung niemals durch eine mit einem größeren Wert bzw. Nennwert, als die ursprüngliche Sicherung hatte. Der Gebrauch einer falschen Sicherung kann zu Heißlauf, Rauchentwicklung, Beschädigung des Produkts, Verbrennungen und anderen Verletzungen führen.

WARNING

• Fassen Sie den Verändern nicht mit nassen Handen an, da Sie anderenfalls einen elektrischen Schlag erleiden können. Berühren Sie den Verändern auch nicht, wenn dieser nass ist.
• Lassen Sie die Lautstärke so eingestellt, dass Sie beim Fahren noch Verkehrsergebnisse horen können. Es ist gefährlich, ein Fahrzeug zu führen, ohne Verkehrsergebnisse von außen horen zu konnen.
  Die Anschlüsse der Stromversorgung und der Laufsprecher überprüfen, wenn die Veränder-Sicherung durchbrennt. Machen Sie die Ursache ausfindig, beheben Sie die Störung, und ersetzen Sie die Sicherung dann durch eine andere mit derselben Groß und demselben Nennwert.
• Zur Vermeidung von Schäden am Veränderer und den Laufsprechern unterbricht eine Schutzschaltung automatisch die Stromversorgung zum Veränderer (der Klang setzen aus), sobald ein annormaler Betriebszustand eintritt. Stellen Sie den Betriebsschalter in thisem Fall auf OFF, und überprüfen Sie die Stromversorgungsund Laufsprecheranschlüsse. Ermitteln Sie die Ursache des Problems und schaffen Sie umgehend Abhilfe.
• Wenden Sie sichitte an ihren Fachhändler, falls sich die Ursache der Störung nicht klären lasst.
• Trennen Sie zur Vermeidung von elektrischen Schlägen und Kurzschlüssen bei der Inbetriebnahme des Gerätes vorher unbedingt das Anschlusskabel vom negativen (-) Batteriepol ab.
• ACHTEN Sie darauf, dass der Versteller NICTH mit Flüssigkeiten in Berührung kommt kann, zum Beispiel wegen eines ungünstigen Einbauplatzes. Ein elektrischer Schlag konnte die Folge sein. Berührung mit Flüssigkeiten kann auch zu einer Beschädigung von Versteller und Laatsprechem, sowie zu Rauchbildung und Überhitzung führen. Außen dem konnen Oberflächen von Versteller und jeglicher angebrachter Laatsprecher bereits werden, sodass bei Berührung keinere Verbrennungen verursacht werden konnten.

VORSICHT

• Trennen Sie das Batterieanschlusskabel vom negativen (-) Batteriepol, um Kurzschlüsse und Schäden am Gerät zu vermeiden.
• Vermeiden Sie beim Verlegen der Kabel Plätze, an den die Kabel Wärmeeinwirkung ausgesetzt sind, wie z.B. in der Höhe der Heizung. Derartige Wärmeeinwirkung kann zu einer Beschädigung der Kabelisolierung und schließlich zu Kurzschlüssen über die Fahrzeugkarosserie führen.
• Achten Sie daraufuf, dass keines der Kabel bewegliche Fahrzeugteile, wie z.B. den Schalthebel, die Handbremse oder den Sitzverstellhebel, behindert.
• Kürzen Sie die Kabel nicht. Gekürzte Kabel konnen einen Ausfall der Schutzschaltung verursichen.
• Leiten Sie niemals Strom an andere Geräte, indem Sie die isolierung des Spanningsversorgungskabels dieser Gerätes freilagen und anzapfen. Die hieraus resultierende Überschreitung der Spanningsbelastungskapazität des Kabels hat Überhitzung zur Folge.
• Ersetzen Sie die Sicherung niemals durch eine mit einem größeren Wert bzw. Nennwert, als die ursprüngliche Sicherung hatte. Der Gebrauch einer falschen Sicherung kann zu Heißlauf, Rauchentwicklung, Beschädigung des Produkts, Verbrennungen und anderen Verletzungen führen.

VORSICHT

Zur Vermeidung von Schäden und/oder Verletzungen

• Dieses Gerät ist für Fahrzeuge mit einer 12 Volt Batterie und negativer Erdung bestimmt. Vor dem Einbau in ein Freizeitfahrzeug, Laster oder Bus, die Spannung der Batterie überprüfen.
• Wenn die Autostereoanlage längerere Zeit eingeschaltet bleibt, während der Motor nicht oder nur im Leerlauf lauft, so konnte dies zu einer Entladung der Batterie führen. Schalten Sie Ihr Stereogerät aus, wenn der Motor im Leerlauf oder im Stillstand ist.

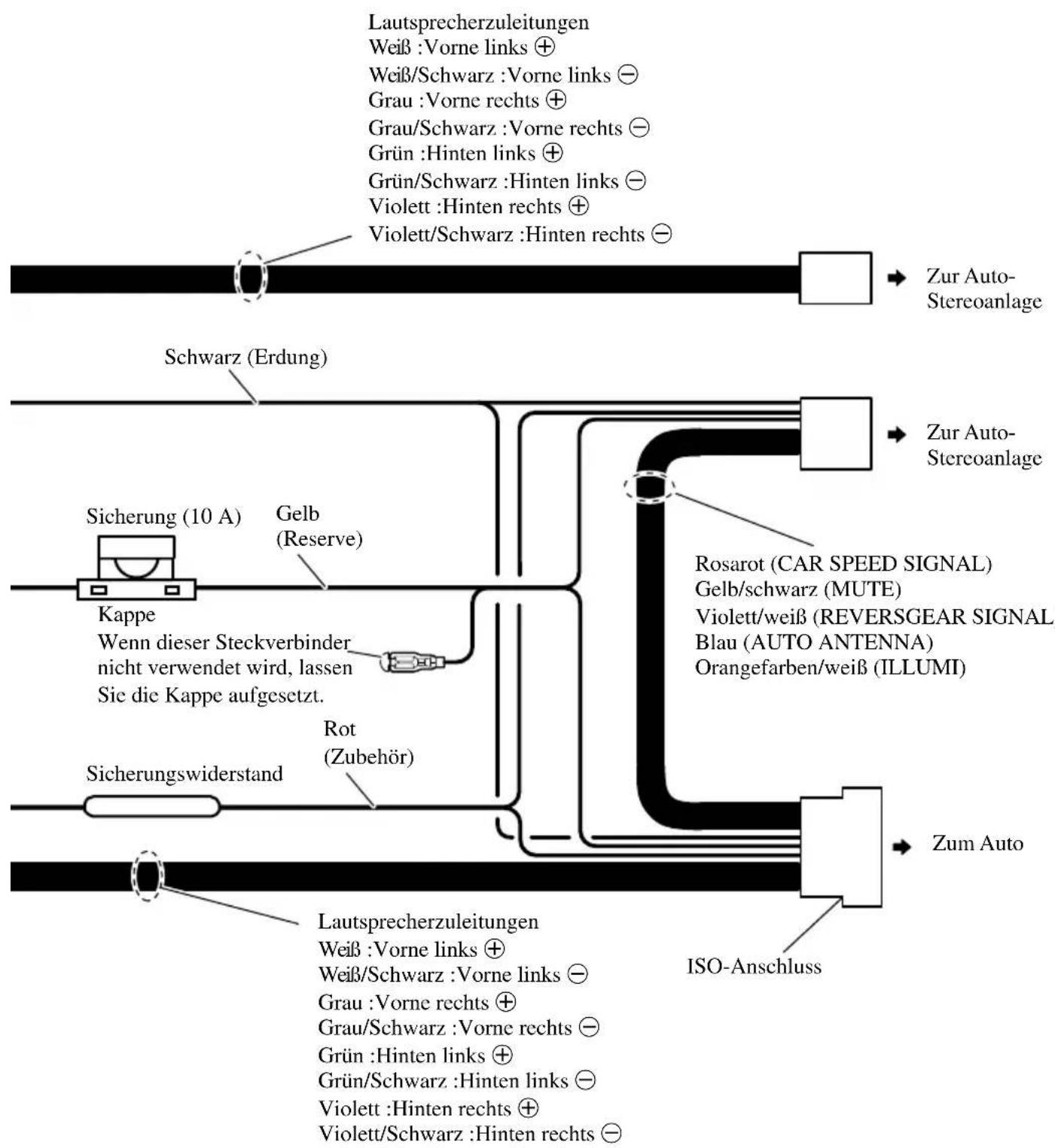

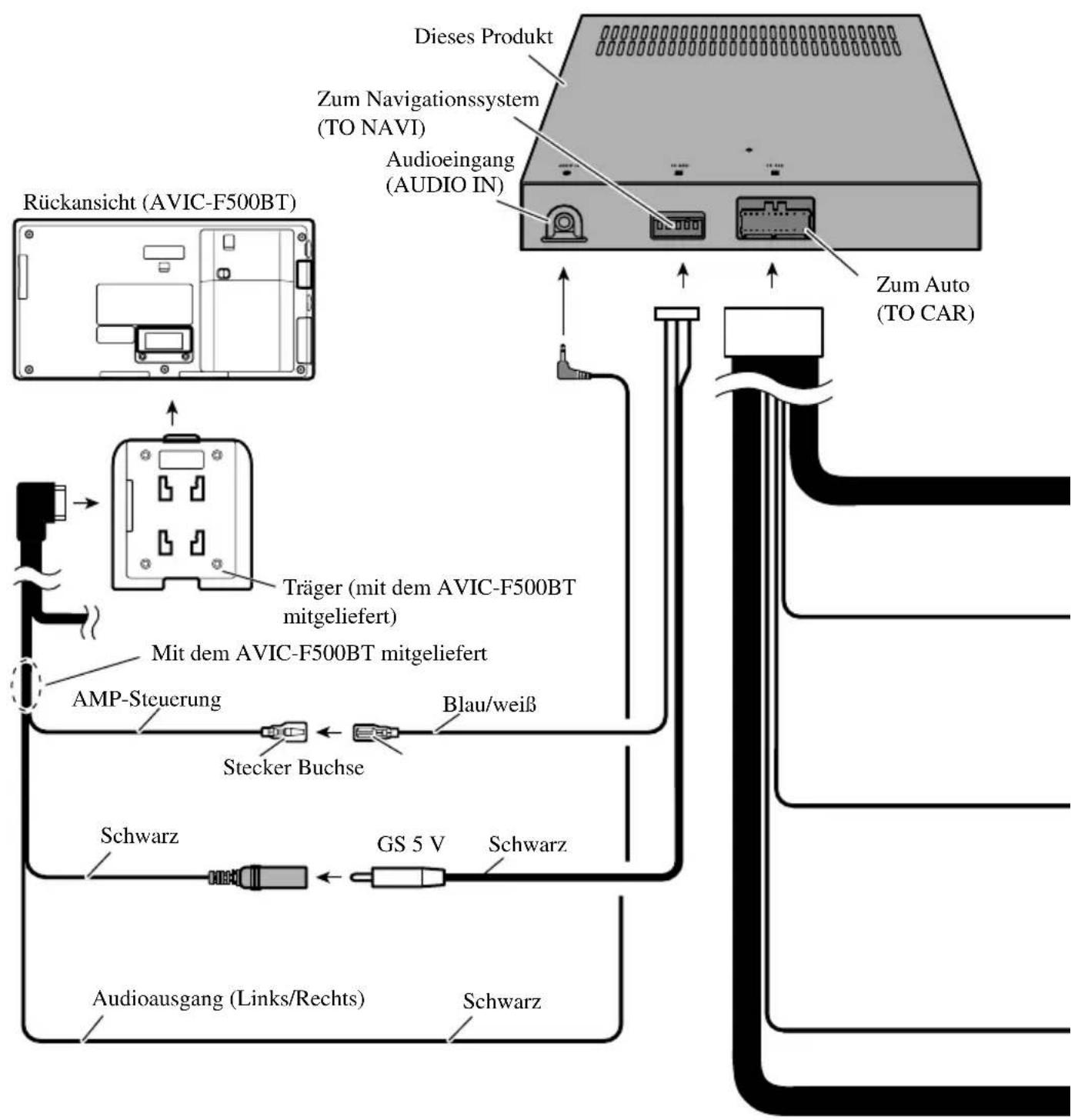

Anschlussschema

VORSICHT

Keinesfalls an Orten einbauen:
-Plätze, an denen sich der Fahrer oder die Fahrzeuginsassen bei plötzlichen Abbremsen am Gerät verletzen können.
-Platze, an denen das Gerät den Fahrer behindern..., wie z.B. auf dem Boden vor der Fahrersitz.
- Achten Sie darauf, dass sich die Anschlusskabel nicht im Schiebemechanismus der Sitze verklemmen und auf diese Weise einen Kurzschluss verursachen.
- ACHTEN Sie darauf, dass der Versteller NICHT mit Flüssigkeiten in Berührung kommt kann, zum Beispiel wegen eines ungūnstigen Einbauplatzes. Ein elektrischer Schlag konne die Folge sein. Berührung mit Flüssigkeiten kann auch zu einer Beschädigung von Versteller und Laatsprechern, sowie zu Rauchbildung und Überhitzung führen. Außen dem konnen Oberflächen von Versteller und jeglicher angebrachter Laatsprecher heißt werden, sodass bei Berührung keinere Verbrennungen verursacht werden konnten.
- Um einen ordnungsgemäßen Einbau zu gewährleisten, verwenden Sie die mitgelieferten Teile wie spezifiziert. Falls andere Teile außer den spezifizierten verwendet werden, so konnten innere Teile des Verstärkers beschädigt werden oder diese konnten sich losen, und der Verstärker sich ausschalten.
- Ersetzen Sie die Sicherung niemals durch eine mit einem größeren Wert bzw. Nennwert, als die ursprüngliche Sicherung hatte. Der Gebrauch einer falschen Sicherung kann zu Heißlauf, Rauchentwicklung, Beschädigung des Produkts, Verbrennungen und anderen Verletzungen führen.

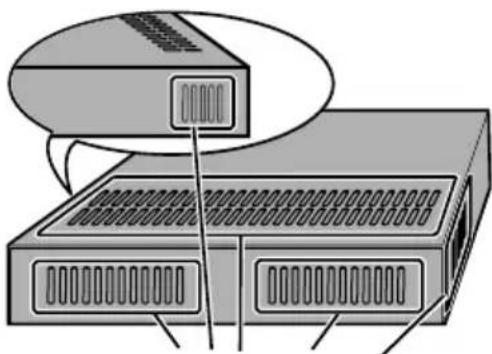

Die Kabel dürfen die unter gezeigten Stellen nicht abdecken. Das ist wichtig, damit Veränderung gehindert arbeiten konnen.

These Bereiche nicht abdecken.

VORSICHT

Zur Vermeidung von Funktionstörungen und/oder Verletzungen

• Beachten Sie zur Gewährleistung ausreichender Wärmeableitung beim Einbau die folgende Punkte.

—Lassen Sie genügend Freiraum über dem Verstärker, damit richtige Ventilation gewährleistet ist.
-Decken Sie den Verändern nicht mit einer Bodenmatte oder einem Teppich ab.
- ACHTEN Sie darauf, dass der Versteller NICHT mit Flüssigkeiten in Berührung kommt kann, zum Beispiel wegen eines ungünstigen Einbauplatzes. Ein elektrischer Schlag konnte die Folge sein. Berührung mit Flüssigkeiten kann auch zu einer Beschädigung von Versteller und Laatsprechem, sowie zu Rauchbildung und Überhitzung führen. Außen dem können Oberflächen von Versteller und jeglicher angebrachter Laatsprecher besteht werden, sodass bei Berührung keinere Verbrennungen verursacht werden konnten.
- Bauen Sie den Verändern nicht an unstabilen Plätzen ein, wie z.B. auf dem Ersatzreifenhalter.
Die Beste Einbauposition ist je nach Autotyp unterschiedlich. Befestigen Sie den Verständner an einem sicheren Platz.
- Führer Sie vorrübergehende Anschlüsse zuerst durch, und stellen Sie safer, dass der Veränderung und das System safer Funktionieren.
- Achten Sie nach dem Einbau des Verstärkers daraufuf, dass Ersatzreifen, Wagenheber und Werkzeuge noch leicht zugänglich sind.

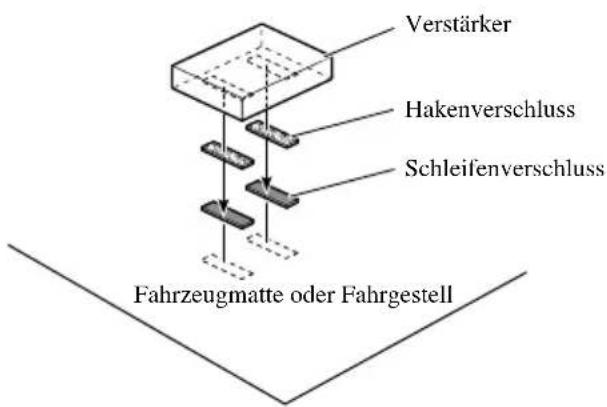

Einbau des Verständerkers

Befestigen Sie den Hakenverschluss (mitgeliefert) an der Unterseite des Verständerkers und den Schleifenverschluss (mitgeliefert) am Installationsort.

Hinweise:

Die direkte Montage auf dem Teppichboden ist möglich, wenn der Hakenverschluss am Teppich haften bleibt. Verwenden Sie den Schleifenverschluss in thisem Fall nicht.
- Wischen Sie die Oberfläche vor dem Befestigen des Haken- und des Schleifenverschlusses gründlich ab.

Technische Daten

Stromversorgung 14,4 V Gleichspannung (Toleranz 10,8 V bis 15,1 V)

Erdungssystem Negativ

Max. Leistungsaufnahme 10 A (bei gleichbleibendem Strom, 4

Durchschnittliche Leistungsaufnahme 4A

Sicherung 10 A x 1

Abmessungen 140 mm (B) × 28 mm (H) × 174 mm (T)

Gewicht 0,8 kg (Kabel nicht eingeschlossen)

Max. Ausgangsleistung 50 W × 1 (4 Ω)

Dauerausgangsleistung 22 W × 4 (bei 14,4 V, 4 Ω, 50 Hz bis 15 kHz 5% THD)

Verbraucher-Impedanz 4Ω (4Ω bis 8Ω zulässig (2Ω für ein Kanal))

Frequenzgang 0±1,5 dB (20 Hz/1 kHz, 20 kHz/1 kHz)

Signalrauschabstand 60 dB (1 W in 4 Ω LPF 20 kHz)

Verzerrungen 0,2 % oder weniger (1 kHz 20 kHz-LPF)

Kanaltrennung 50 dB oder mehr (Rg = 1 kΩ, 1 kHz 20 kHz-LPF)

Max. Eingangsstufe / Impedanz Audioeingang: 5,6 V/22 kΩ

Lautsprecherausgang: 46 V/10,56 kΩ

Hinweis:

• Änderungen der technischen Daten und des Designs jederzeit vorbehalten.

Table des matieres Avant d'

Technische gegevens 6

ik

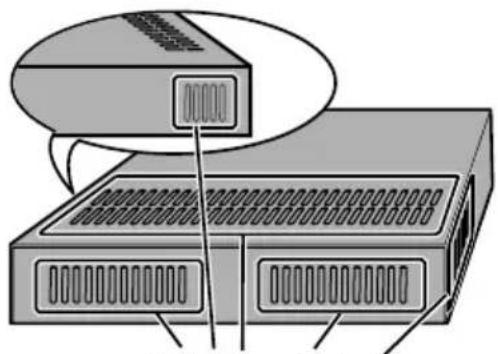

Bedek dit gebied nicht.
