AEX10CR - Condizionatore SHARP - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Condizionatore split
Marca	Sharp
Modello	AEX10CR
Alimentazione elettrica	220-240 V, 50 Hz
Modalità di funzionamento	Automatico, Freddo, Deumidificazione, Ventilazione (Riscaldamento a seconda del modello)
Temperatura di servizio (Freddo)	Interna: da 21°C a 32°C; Esterna: da 21°C a 43°C
Telecomando	Con display LCD, portata 7 m
Timer	Accensione/Spegnimento programmabile, spegnimento 1 ora
Modalità Pieno Regime	Potenza massima per raffreddamento rapido
Velocità della ventola	Automatica, Alta, Morbida (e Bassa per alcuni modelli)
Direzione del flusso d'aria	Regolabile verticalmente e orizzontalmente, funzione Swing
Filtri dell'aria	Filtro aria lavabile (pulizia ogni 2 settimane)
Filtro purificatore d'aria (opzionale)	Tipo AZ-F900B, durata 3-6 mesi
Indicatore di potenza (Power Monitor)	4 livelli di visualizzazione del consumo
Funzione memoria	Ripresa automatica dopo interruzione di corrente
Sicurezza	Messa a terra obbligatoria, spegnimento automatico in caso di anomalia
Manutenzione	Pulire i filtri con acqua tiepida e detersivo delicato, non usare solventi
Protezione da sovraccarico	Selettore di alimentazione (H/L) su alcuni modelli
Pannello indicatori	Spie OPERATION (rosso), TIMER (arancione), TEMPERATURE INDICATOR
Peso e dimensioni	Non specificati nel manuale

Domande frequenti - AEX10CR SHARP

Come accendere il condizionatore Sharp AEX10CR?

Utilizzare il telecomando premendo il tasto ON/OFF. L’apparecchio emetterà un bip. È possibile anche utilizzare il pulsante AUX. sull’unità interna in modalità automatica.

Come regolare la temperatura?

Premere il tasto THERMO. del telecomando per aumentare o diminuire la temperatura. Le impostazioni vengono visualizzate sul display LCD. In modalità Pieno Regime, la temperatura non è regolabile.

Cosa fare se l’apparecchio non raffredda correttamente?

Controllare innanzitutto i filtri dell’aria: se sono sporchi, pulirli. Assicurarsi che le prese d’aria esterne non siano ostruite, che finestre e porte siano chiuse e che il termostato sia regolato correttamente. Se il problema persiste, contattare il servizio di assistenza.

Come pulire i filtri dell’aria?

Spegnere l’apparecchio e scollegarlo. Aprire il pannello frontale, rimuovere i filtri spingendoli verso l’alto e poi verso il basso. Pulirli con un aspirapolvere o con acqua tiepida e un detersivo delicato. Asciugarli all’ombra prima di rimetterli. Eseguire questa operazione ogni due settimane.

Come usare il telecomando?

Inserire due pile AAA rispettando le polarità. Puntare il telecomando verso la finestra di ricezione dell’unità interna, entro un raggio di 7 metri. Evitare ostacoli come tende. Per regolare l’orologio, premere il tasto CLOCK e utilizzare i tasti TIME ADVANCE/REVERSE.

Cosa significa la spia Power Monitor?

Il Power Monitor indica il livello di potenza di funzionamento. Viene visualizzato su 4 livelli (3 in modalità SEC) sul pannello dell’unità interna. Più segmenti sono accesi, maggiore è il consumo.

Come regolare il timer?

Assicurarsi che l’orologio sia impostato. Per il timer di spegnimento (TIMER OFF), premere il tasto corrispondente, regolare l’ora con TIME ADVANCE/REVERSE, quindi confermare con TIMER SET. Per il timer di accensione (TIMER ON), procedere allo stesso modo. È possibile combinarli.

Cosa fare se l’apparecchio emette un fruscio?

Un leggero fruscio è normale: è dovuto alla circolazione del refrigerante all’interno dell’apparecchio. Allo stesso modo, un scricchiolio può verificarsi durante le variazioni di temperatura. Non è un malfunzionamento.

Come usare la modalità Pieno Regime?

Durante il funzionamento, premere il tasto FULL POWER del telecomando. L’apparecchio funziona a potenza massima per raffreddare (o riscaldare a seconda del modello) rapidamente. Per annullare, premere nuovamente lo stesso tasto. Questa modalità non è disponibile in modalità SOLO VENTILATORE.

Dove trovare il manuale di istruzioni dello Sharp AEX10CR?

È possibile scaricare il manuale in formato PDF gratuitamente sul nostro sito notice-facile.com. Il manuale originale è in francese e conta 132 pagine. È possibile anche richiedere una traduzione in un’altra lingua.

MANUALE UTENTE AEX10CR SHARP

Grazie per aver acquistato il condizionatore d'aria della SHARP. Leggete attentamente questo manuale prima di usare il prodotto.

INDICE

PRECAUZIONI 1-1 - ULTERIORI NOTE RIGUARDANTI IL FUNZIONAMENTO 1-3 SUGGERIMENTI PER RISPARMIARE ENERGIA 1-3 NOMI DEI COMPONENTI 1-4 - USO DEL TELECOMANDO 1-6 - FUNZIONI DI BASE 1-8 - REGOLAZIONE DELLA DIREZIONE DEL FLUSSO D'ARIA 1-10

• FUNZIONAMENTO A PIENA POTENZA 1-11
• TIMER DI SPEGNIMENTO DOPO UN'ORA 1-11
• FUNZIONAMENTO DEL TIMER 1-12
• MODO AUSILIARIO 1-14
• SELETTORE DI POTENZA 1-14 KIT OPZIONALE 1-14 MANUTENZIONE 1-15
• PRIMA DI RICHIEDERE ASSISTENZA 1-16

PRECAUZIONI

AVVERTIMENTI PER L'USO

1 Non tirate o deformate il cavo di alimentazione. Se si tira o si usa erratamente il cavo, si può danneggiare l'unità e provocare scosse elettriche. Utilizzare un circuito dimensionato a 220 - 240 V (+/- 10%). 2 Fate attenzione a non esporvi direttamente all'uscita dell'aria per un lungo periodo di tempo. Potrebbe danneggiare la vostra salute. 3 Nel caso si usi il condizionatore d'aria in presenza di neonati, bambini, persone anziane, persone costrette a stare a letto o persone con handicap fisici, assicuratevi prima che la temperatura della stanza sia confortevole per tali persone. 4 Non inserite mai oggetti nell'unità. Ciò potrebbe portare a lesioni a causa dell'alta velocità di rotazione dei ventilatori interni. 5 Collegate correttamente il condizionatore d'aria a terra. Non collegate il cavo a terra al tubo del gas, al tubo dell'acqua, al parafulmini o al cavo a terra del telefono. Un collegamento a terra incompleto potrebbe causare scossa elettrica. 6 Se avvertite qualcosa di anormale nel condizionatore d'aria (per es. odore di bruciato), spegnete l'apparecchio immediatamente e spegnete l'interruttore di circuito. 7 Seguite le norme locali per il cablaggio del cavo di alimentazione. Un collegamento scorretto del cavo può provocare il surriscaldamento del cavo di alimentazione, della spina e della presa elettrica e causare un incendio. 8 Sostituite il cavo di alimentazione solo con uno specificato dal produttore. La sostituzione deve essere effettuata unicamente da un tecnico qualificato.

AVVERTIMENTI PER L'INSTALLAZIONE / RIMOZIONE / RIPARAZIONE

• Non cercate di installare/rimuovere/riparare l'unità da soli. Un'esecuzione errata potrebbe causare scossa elettrica, perdita d'acqua, incendio ecc. Consultate il vostro rivenditore o altro personale di servizio qualificato per l'installazione/rimozione/riparazione dell'unità.

Questo apparecchio è conforme ai requisiti delle Direttive 89/336/EEC e 73/023/EEC come emendate da 93/68/EEC.

PRECAUZIONI

PRECAUZIONI PER L'USO

1. Aprite una finestra o una porta periodicamente per ventilare la stanza, specialmente quando si usano apparecchi a gas. Una ventilazione insufficiente potrebbe causare mancanza di ossigeno. 2. Non toccate i tasti con mani bagnate. Ciò potrebbe provocare una scossa elettrica. 3. Per sicurezza, spegnete l'interruttore del circuito quando non si usa l'unità per un lungo periodo di tempo. 4. Controllate la cremagliera di montaggio dell'unità esterna periodicamente e assicuratevi che sia ben fissata. 5. Non collocate niente sull'unità esterna e non calpestatela. L'oggetto o la persona potrebbero cadere, provocando lesioni. 6. Questa unità è stata progettata per l'uso in aree residenziali. Non usatela in canili o serre per allevare animali o coltivare piante. 7. Non collocate contenitori di acqua sull'unità. Se l'acqua penetra nell'unità, l'isolamento elettrico si potrebbe rovinare causando scossa elettrica. 8. Non bloccate gli sbocchi di uscita ed entrata dell'aria dell'unità. Ciò potrebbe comprometterne il funzionamento o provocare guasti. 9. Assicuratevi di spegnere l'apparecchio e l'interruttore di circuito prima di eseguire lavori di manutenzione o pulitura. Il ventilatore che gira all'interno dell'unità potrebbe provocare lesioni. 10. Non spruzzate o gettate acqua direttamente sull'unità. L'acqua potrebbe causare scossa elettrica o danni all'apparecchio. 11. Questo apparecchio non deve essere usato da bambini o persone inferme alla superficie.

Assicuratevi che i bambini non giochino con l'apparecchio.

PRECAUZIONI PER IL LUOGO DI MONTAGGIO/INSTALLAZIONE

• Assicuratevi di collegare il condizionatore d'aria ad una presa di corrente di voltaggio e frequenza giusta. L'uso di una presa di corrente dal voltaggio e frequenze errate potrebbe risultare dannoso all'apparecchio e provocare un incendio.
• Non installate l'unità in un luogo dove ci potrebbero essere perdite di gas infiammabile. Ciò potrebbe provocare incendi. Non collocate l'unità in luoghi nei quali l'aria contiene polvere, fumi oppure umidità in misura eccessiva.
• Sistemate il tubo di drenaggio in modo tale da assicurare un drenaggio corretto. Un drenaggio insufficiente potrebbe far fuoriuscire acqua nella stanza, bagnare i mobili ecc.
• Assicuratevi di installare un interruttore differenziale o magnetotermico a seconda del luogo di installazione, per evitare scosse elettriche.

ULTERIORI NOTE RIGUARDANTI IL FUNZIONAMENTO

CAMPO DELLA TEMPERATURA OPERATIVA

		TEMP. INTERNA.	TEMP. ESTERNA
RINFRES-CAMENTO	limite 32° superiore 2	C D.B. 43°C D.B. 23°C W.B. -
	limite 21° inferiore 15°C W.B. -	C D.B. 21°C D.B. 15°C W.B. -
RISCAL-DAMENTO(AY-X08CR/AY-X10CR/AY-X13CR only)	limite 27° superiore -	C D.B. 24°C D.B. 18°C W.B.
	limite 20° inferiore -	C D.B. -8.5°C D.B. -9.5°C W.B.

D.B. = bulbo secco W.B. = bulbo umido

• Il sistema di protezione incorporato potrebbe interrompere il funzionamento dell'unità quando la si utilizza fuori da quel campo di variazione.
• Si potrebbe formare della condensa sull'uscita dell'aria se l'unità opera in modo continuo nel modo COOL (FREDDO) o DRY (DEUMIDIFICAZIONE) quando l'umidità è al di sopra dell'80%.

SE SI VERIFICA UN GUASTO DELL'ALIMENTAZIONE

Se si verifica un guasto dell'alimentazione, il condizionatore d'aria è dotato di una funzione di memoria che memorizza le impostazioni.

Dopo il ripristino dell'alimentazione, l'unità riprenderà il funzionamento con le stesse impostazioni di prima, fatta eccezione per il funzionamento con il timer.

Se i timer sono stati impostati prima del guasto dell'alimentazione, dovranno essere reimpostati una volta dopo il ripristino dell'alimentazione.

NOTE PER I MODELLI AY-X08CR/AY-X10CR/AY-X13CR

FUNZIONE DI PRERISCALDAMENTO

Durante il modo di funzionamento RISCALDAMENTO, il ventilatore interno potrebbe non funzionare per due-cinque minuti dopo aver acceso l'unità al fine di evitare che esca aria fredda dall'unità.

FUNZIONE DI SBRINAMENTO

• Quando sullo scambiatore di calore dell'unità esterna si forma del ghiaccio durante il modo di funzionamento riscaldamento, un sistema di sbrinamento automatico fornisce calore per circa 5-10 minuti per eliminare il ghiaccio. Durante lo sbrinamento, i ventilatori interni ed esterni si fermano.
• Una volta completato lo sbrinamento, l'unità riprende il funzionamento automaticamente nel modo RISCALDAMENTO.

EFFICIENZA DEL RISCALDAMENTO

• L'unità usa una pompa di calore che raccoglie calore dall'aria esterna e lo diffonde nella stanza. Di conseguenza, la temperatura dell'aria esterna influisce notevolmente sull'efficienza di riscaldamento.
• Se la capacità di riscaldamento è notevolmente ridotta a causa di una bassa temperatura esterna, utilizzate un riscaldatore addizionale. Per riscaldare tutto l'ambiente occorre del tempo in quanto l'unità adotta un sistema a circolazione forzata.

SUGGERIMENTI PER RISPARMIARE ENERGIA

Qui di seguito sono presentati alcuni semplici metodi per risparmiare energia durante l'uso del condizionatore d'aria.

IMPOSTATE LA TEMPERATURA CORRETTA

• Impostando il termostato di 1 °C in più della temperatura desiderata nel modo RINFRESCAMENTO (e di 2 °C in meno nel modo RISCALDAMENTO con i modelli AY-X08CR/AY-X10CR/AY-X13CR) si risparmierà circa il 10 percento di energia.
• Impostando una temperatura più bassa del necessario durante l'operazione di raffreddamento, si consumerà più energia.

RIPARATE DALLA LUCE SOLARE DIRETTA ED EVITATE CORRENTI D'ARIA

• Evitando la luce solare diretta durante l'operazione di raffreddamento si risparmierà energia.
• Chiudete porte e finestre durante l'operazione di raffreddamento (e l'operazione di riscaldamento con i modelli AY-X08CR/AY-X10CR/AY-X13CR).

IMPOSTATE LA GIUSTA DIREZIONE DEL FLUSSO D'ARIA PER OTTENERE LA MIGLIOR CIRCOLAZIONE D'ARIA

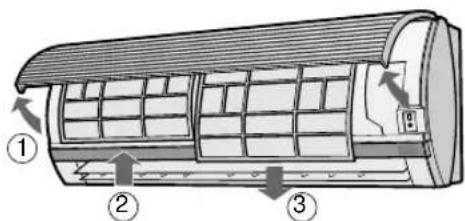

MANTENETE IL FILTRO PULITO PER GARANTIRE UN FUNZIONAMENTO PIÙ EFFICACE. RICAVATE IL MASSIMO VANTAGGIO DALLA FUNZIONE DI TIMER. DISATTIVATO, DISINSERITE IL CAVO DI ALIMENTAZIONE QUANDO L'UNITÀ NON VIENE USATA PER UN LUNGO PERIODO DI TEMPO.

• L'unità interna continua a consumare una piccola quantità di energia quando non è in funzione.

UNITÀ INTERNA

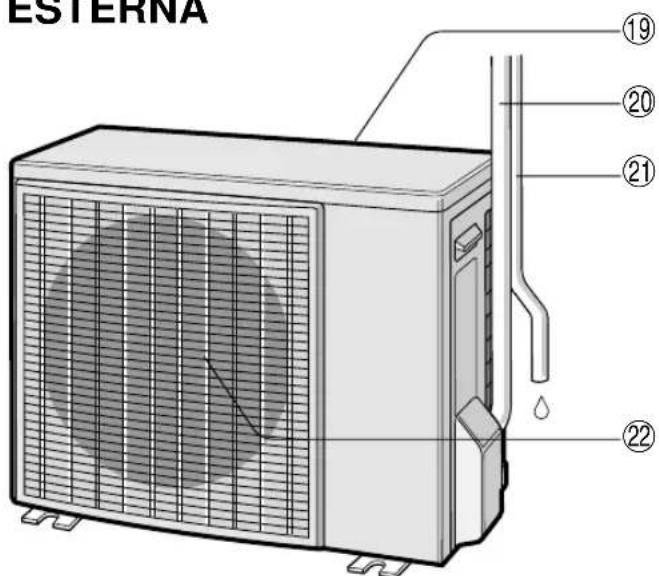

UNITÀ ESTERNA

① Presa d'aria ② Pannello aperto ③ Filtri dell'aria ④ INTERRUTTORE DI SELEZIONE DI POTENZA (solo per AY-X13CE/AH-X13CE) ⑤ Tasto AUX. ⑥ Finestra di RICEZIONE ⑦ Cavo di alimentazione ⑧ Pannello degli indicatori ⑨ Deflettore di regolazione verticale ⑩ Deflettore di regolazione orizzontale ⑪ Uscita (d'aria) ⑫ Telecomando ⑬ MONITOR DI POTENZA ⑭ INDICATORE DI TEMPERATURA ⑮ Spia di temp. ESTERNA (verde) ⑯ Spia di temp. AMBIENTE (verde) ⑰ Spia TIMER (arancione) ⑱ Spia di FUNZIONAMENTO (rossa)

⑲ Entrata (d'aria) ⑳ Tubo refrigerante e cavo di interconnessione ㉑ Tubo di drenaggio ㉒ Uscita (d'aria)

TELECOMANDO (Il simbolo del modo di riscaldamento è fornito solo nei modelli AY-X08CR/AY-X10CR/AY-X13CR)

① TRASMETTITORE (TRANSMITTER) ② DISPLAY (Display a cristalli liquidi) ③ Tasto THERMO. (Termostato) ④ Tasto di FUNZIONAMENTO A PIENA POTENZA (FULL POWER OPERATION) ⑤ Tasto del DISPLAY ⑥ Tasto di ACCENSIONE/SPEGNIMENTO (ON/OFF) ⑦ Tasto del MODEO (MODE) ⑧ Tasto VENTILATORE (FAN) ⑨ Tasto DISATTIVAZIONE TIMER (TIMER DISATTIVATO) (per impostare il timer) ⑩ Tasto rotazione (SWING) ⑪ Tasto TIMER DI SPEGNIMENTO DOPO UN'ORA ⑫ Tasto IMPOSTAZIONE/ANNULLAMENTO TIMER (TIMER SET/CANCEL) ⑬ Tasto ATTIVAZIONE TIMER (TIMER ATTIVATO) (per impostare il timer) ⑭ Tasto di AVANZAMENTO DELL'ORA (TIME ADVANCE) ⑮ Tasto OROLOGIO (CLOCK) Indica che il VANO BATTERIA è al di sotto di questa marcatura ⑯ TASTO DI ARRETRAMENTO DELL'ORA (TIMER REVERSE)

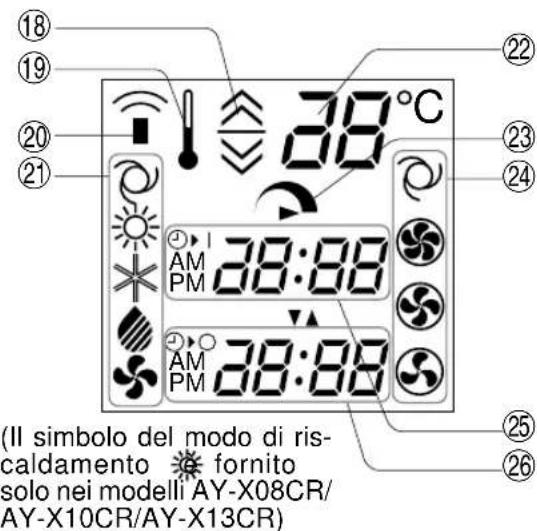

DISPLAY DEL TELECOMANDO L.C.D.

IMPOSTAZIONE DEL TERMOSTATO PER I MODI AUTOMATICO E IN DEUMIDIFICAZIONE ⑰ SIMBOLO DELLA TEMPERATURA ⑱ SIMBOLO DI TRASMISSIONE ⑲ SIMBOLI DEL MODO

: AUTOMATICO

: DEUMIDIFICAZIONE

: RISCALDAMENTO : SOLO

ORE

(solo per AY-X08CR/ VENTILATORE

AY-X10CR/AY-X13CR)

: RINFRESCAMENTO

⑳ INDICATORE DI TEMPERATURA ㉑ SIMBOLO DEL MODO DI FUNZIONAMENTO A PIENA POTENZA ㉒ SIMBOLI DI VELOCITA' DEL VENTILATORE

: AUTOMATICO : BASSA

: ALTO : MODERATO

㉓ INDICATORE/OROLOGIO DI TIMER ATTIVATO

Indica l'ora preselezionata per l'attivazione del timer o l'ora attuale.

26 INDICATORE DI DISATTIVAZIONE TIMER

Indica l'ora preselezionata per la disattivazione del timer o per la disattivazione dopo un'ora.

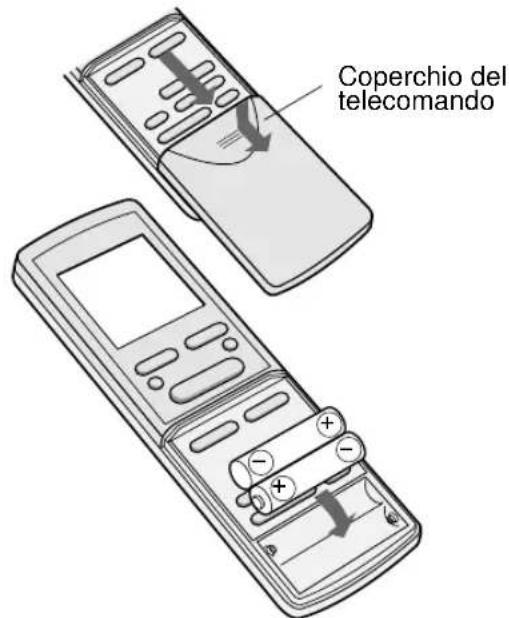

INSERIMENTO DELLE BATTERIE UTILIZZATE

due batterie di dimensioni AAA (R03).

1 Togliete il coperchio del telecomando. 2 Inserite le batterie nel comparto, assicurandovi che le polarità siano allineate correttamente. - Il display indica "AM 6:00" quando le batterie sono inserite correttamente. 3 Rimettete il coperchio.

NOTE:

• In condizioni di uso normali, le batterie durano circa un anno.
• Quando cambiate le batterie, utilizzate sempre due batterie dello stesso tipo.
• Se il telecomando non funziona correttamente dopo aver sostituito le batterie, estraetele e rimettetele al loro posto dopo circa 30 secondi.
• Se non intendete usare l'unità per un lungo periodo di tempo, togliete le batterie dal telecomando.

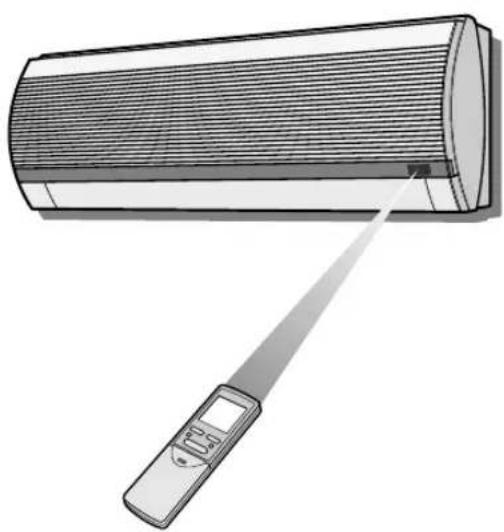

COME USARE IL TELECOMANDO

Puntate il telecomando verso la finestra di ricezione del segnale dell'unità e premete il tasto desiderato. L'unità emette un segnale acustico "bip" quando riceve il segnale.

• Assicuratevi che non ci siano una tenda o altri oggetti tra il telecomando e l'unità.
• Il telecomando può inviare segnali fino a una distanza di 7 metri.

PRECAUZIONI

• Evitate di esporre la finestra di ricezione alla luce solare diretta, in quanto ne può danneggiare il funzionamento. Se la finestra di ricezione del segnale è esposta alla luce solare diretta, chiudete la tenda per bloccare la luce.
• L'uso di una lampada fluorescente con una reattanza d'accensione rapida nello stesso locale può interferire con la trasmissione del segnale.
• L'unità può essere influenzata da segnali trasmessi dal telecomando di un televisore, videoregistratore, o altre attrezzature usate nella stessa stanza.
• Non lasciate il telecomando esposto alla luce solare diretta o vicino ad un radiatore. Inoltre, proteggete l'unità e il telecomando da umidità e scosse che potrebbero scolorirli o danneggiarli.

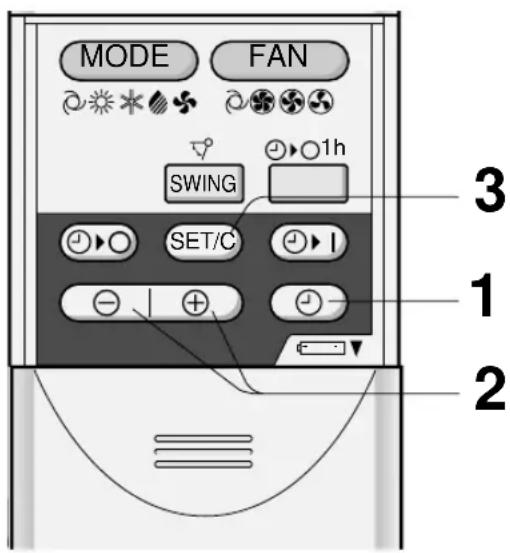

IMPOSTAZIONE DELL'ORA ATTUALE

Ci sono due modi dell'orologio: il modo delle 12 ore e il modo delle 24 ore.

(Il simbolo del modo di riscaldamento è fornito solo nei modelli AY-X08CR/AY-X10CR/AY-X13CR)

Esempio: sono le 5 del pomeriggio

Orologic	Display
modo delle 12 ore	PM 5:00
modo delle 24 ore	17:00

1 Per impostare il modo delle 12 ore, premete innanzitutto il tasto CLOCK una volta.

Per impostare il modo delle 24 ore, premete innanzitutto il tasto CLOCK due volte.

2 Premete il tasto AVANZAMENTO ORA o ARRETRAMENTO per impostare l'ora attuale.

• Tenete il tasto premuto per far avanzare o retrocedere velocemente il display dell'ora.

3 Premete il tasto SET/C.

• I due punti (:) lampeggiano per indicare che l'orologio funziona.

NOTA:

• Quando è in funzione il timer, l'ora attuale non può essere impostata.

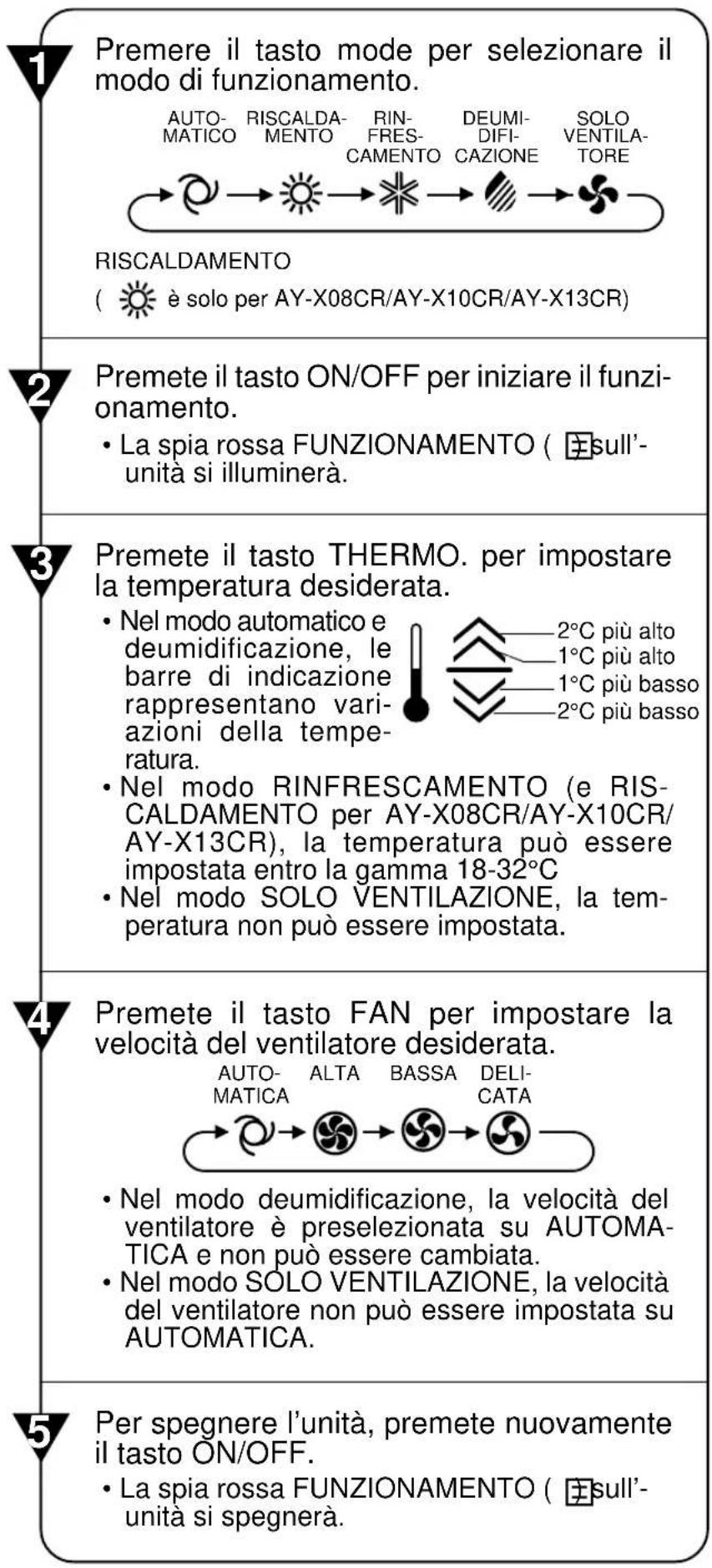

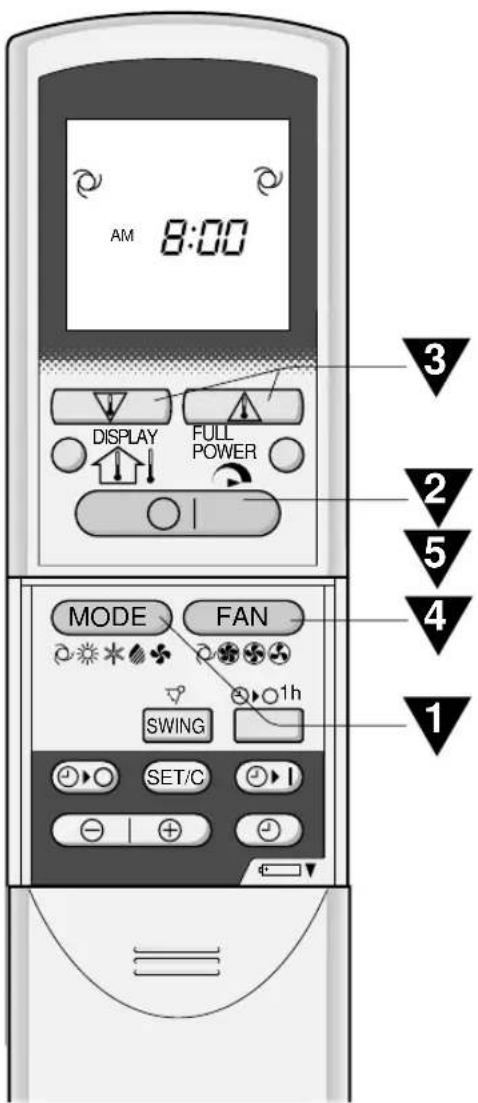

Il simbolo del modo di riscaldamento è fornito solo nei modelli AY-X08CR/AY-X10CR/AY-X13CR.

SUGGERIMENTI SUL MODO AUTOMATICO

Nel modo AUTOMATICO, le impostazioni della temperatura e il modo (rinfrescamento, riscaldamento e deumidificazione) vengono selezionati automaticamente in funzione della temperatura ambiente e della temperatura esterna al momento dell'accensione dell'unità.

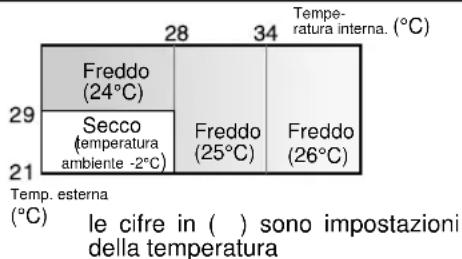

Impostazioni dei modi e della temperatura per i modelli AH-X08CR/AH-X10CR/AH-X13CR

Impostazioni dei modi e della temperatura per i modelli AY-X08CR/AY-X10CR/AY-X13CR

Durante il funzionamento, se la temperatura esterna cambia, le impostazioni della temperatura cambieranno automaticamente come illustrato in tabella.

COMMUTAZIONE DEL MODO (solo per i modelli AY-X08CR/AY-X10CR/AY-X13CR) Durante le stagioni quando c'è bisogno di RINFRESCARE durante il giorno e di RISCALDARE durante la notte, o se la temperatura ambiente dovesse diventare molto più alta della temperatura impostata in seguito all'uso di ulteriori fonti di calore, il modo commuterà automaticamente tra RISCALDAMENTO e RINFRESCAMENTO per mantenere una temperatura ambiente confortevole.

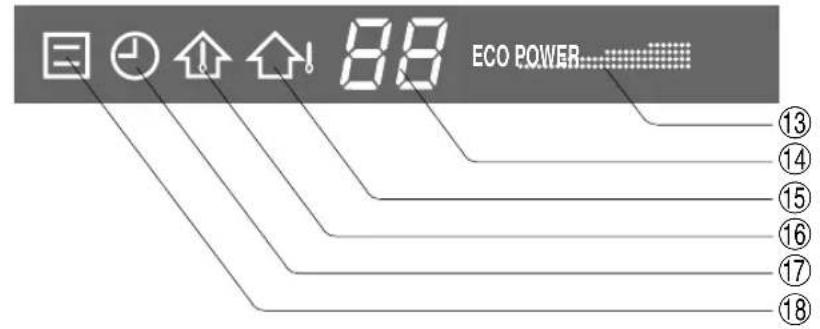

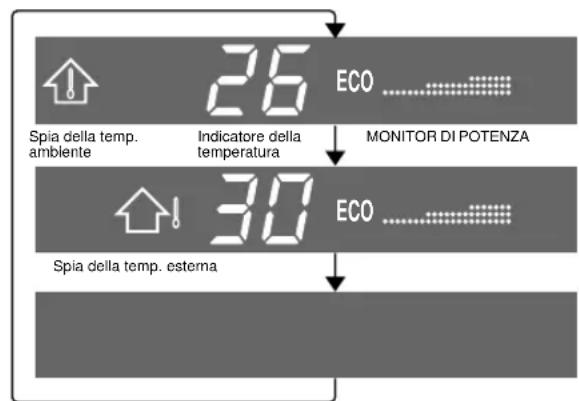

SUGGERIMENTI SUL PANNELLO INDICATORE

Il pannello indicatore cambierà ogni volta che si preme il tasto DISPLAY nella maniera seguente.

Vengono visualizzati la temperatura ambiente e il MONITOR DI POTENZA.

Vengono visualizzati la temperatura esterna e il MONITOR DI POTENZA.

Non viene visualizzato niente.

MONITOR DI POTENZA

Mentre vengono visualizzate la temperatura ambiente e la temperatura esterna, il MONITOR DI POTENZA si illuminerà in 4 livelli (3 livelli per il modo deumidificazione), per indicare la potenza dell'operazione.

Quando il condizionatore d'aria funziona a piena potenza nel modo RINFRESCAMENTO (e RISCALDAMENTO per AY-X08CR/AY-X10CR/AY-X13CR), "Power" si illuminerà ed "Eco" si spegnerà sul pannello indicatore.

NOTE:

• Le temperature visualizzate sono approssimative e potrebbero variare dalle temperature reali.
• Campo di lettura della temperatura

Temperatura ambiente: 0°C 40°C (L o viene visualizzata quando meno di 0°C H , più di 40°C )

Temperatura esterna: -9°C 45°C (L o viene visualizzata quando meno di -9°C e H, più di 45°C )

• --viene visualizzato durante il primo minuto di funzionamento nelle vengono rilevate le temperature.
• Quando l'unità non è in funzione, viene visualizzata solo la temperatura ambiente.

Direzione VERTICALE DEL FLUSSO D'ARIA

La direzione del flusso d'aria è preimpostata come di seguito per ottenere l'effetto ottimale:

Modo RINFRESCAMENTO e DEUMIDIFICAZIONE Flusso d'aria orizzontale

Modo VENTILAZIONE Flusso d'aria (e RISCALDAMENTO per AY-X08CR/AY-X10CR/AY-X13CR) diagonale

COME REGOLARE LA DIREZIONE DEL FLUSSO D'ARIA

Gamma di regolazione

Premete il tasto SWING sul telecomando una volta.

• Il deflettore di regolazione verticale cambierà l'angolo continuamente.

Premete il tasto SWING nuovamente quando il deflettore di regolazione verticale è alla posizione desiderata.

• Il deflettore smetterà di muoversi all'interno della gamma indicata nel diagramma.
• La posizione regolata verrà memorizzata e verrà automaticamente impostata la volta successiva.

Modo RINFRESCAMENTO e deumidificazione

Modo SOLO VENTILATORE (e RISCALDAMENTO per AY-X08CR/AY-X10CR/ AY-X13CR)

La gamma di regolazione è più limitata della gamma SWING per evitare che si formi della condensa dallo sgocciolamento.

La gamma è ampia in modo tale che il flusso d'aria si distribuisca uniformemente.

DIREZIONE ORIZZONTALE DEL FLUSSO D'ARIA

Tenete le leve dei deflettori di regolazione orizzontale come illustrato nel diagramma e regolate la direzione del flusso d'aria.

PRECAUZIONI

Non tentate mai di regolare manualmente il deflettore di regolazione verticale.

• La regolazione manuale può causare malfunzionamento dell'unità quando si usa il telecomando per la regolazione.
• Quando il deflettore di regolazione verticale è posizionato nella parte bassa nel modo rinfrescamento o deumidificazione per un lungo periodo di tempo, si potrebbe formare della condensa.

In quel modo, il condizionatore d'aria funziona a piena potenza e rinfresca l'ambiente rapidamente (o lo riscalda con i modelli AY-X08CR/AY-X10CR/AY-X13CR) e potete usarlo non appena rientrate in casa.

1 Per attivare il funzionamento A PIENA POTENZA, premete il tasto FULL POWER durante il funzionamento.

• Il telecomando attiverà il display
• Il display della temperatura scomparirà.

PER CANCELLARE

Premete nuovamente il tasto FULL POWER.

• Il funzionamento A PIENA POTENZA verrà cancellato anche quando si cambia il modo di funzionamento o si spegne l'unità.

NOTE:

• Non potete usare il modo A PIENA POTENZA durante il modo SOLO VENTILATORE o deumidificazione. Non potete impostare la temperatura durante il modo A PIENA POTENZA.

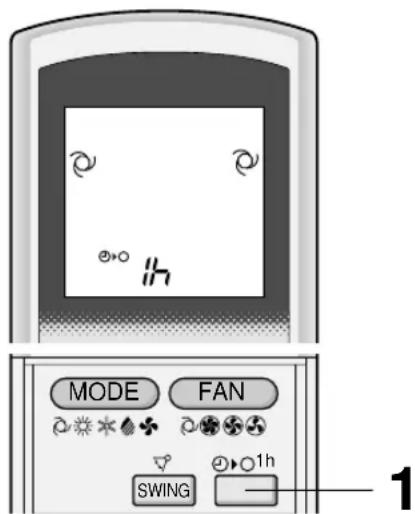

TIMER DI SPEGNIMENTO DOPO UN'ORA

Quando è impostato il modo DI SPEGNIMENTO DOPO UN'ORA, l'unità smetterà di funzionare dopo un'ora.

1 Premete il tasto DI SPEGNIMENTO DOPO UN'ORA.

• Il telecomando visualizza "1 h".
• La spia arancione TIMER ( Ⓞ) sull'unità si illuminerà.
• L'unità smetterà di funzionare dopo un'ora.

PER CANCELLARE

Premete il tasto CANCELLA TIMER (SET/C). - La spia arancione TIMER ( Ⓞ) sull'unità si spegnerà.

Oppure, spegnete l'unità premendo il tasto ON/OFF.

• La spia rossa FUNZIONAMENTO (e la spia arancione TIMER) sull'unità si spegnerà.

(Il simbolo del modo di riscaldamento è fornito solo nei modelli AY-X08CR/AY-X10CR/AY-X13CR)

NOTE:

L'operazione DI SPEGNIMENTO DOPO UN'ORA ha priorità sulle operazioni DI ACCENSIONE e SPEGNIMENTO DEL TIMER. - Se il modo DI SPEGNIMENTO DOPO UN'ORA viene impostato mentre l'unità non è in funzione, l'unità funzionerà per un'ora nella condizione impostata precedentemente. - Se desiderate operare l'unità per un'altra ora prima che il modo 'SPEGNIMENTO DOPO UN'ORA' si attivi, premete il tasto durante il funzionamento. - Se sono impostati TIMER ATTIVATO e/o TIMER DISATTIVATO, il tasto CANCELLA TIMER cancella le impostazioni.

NOTE:

Prima di impostare il timer, assicuratevi che l'orologio sia impostato con l'ora giusta.

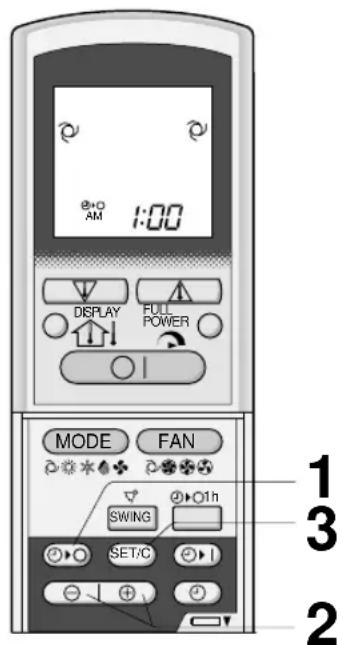

DISATTIVAZIONE TIMER

Il simbolo del modo di riscaldamento è fornito solo nei modelli AY-X08CR/AY-X10CR/AY-X13CR)

1. Premete il tasto SPEGNIMENTO TIMER (O). 2. L'indicatore SPEGNIMENTO TIMER lampeggerà; premete i tasti AVANZAMENTO ORA o ARRETRAMENTO ORA per impostare l'ora desiderata. (L'ora può essere impostata in incrementi di 10 minuti.) 3. Puntate il telecomando verso la finestra di ricerca del segnale sull'unità e premete il tasto IMPOSTAZIONE TIMER (SET/C).

• La spia arancione TIMER (⊙) sull'unità si illuminerà.
• Un segnale acustico "bip" verrà emesso dall'unità interna quando riceverà il segnale.

SUGGERIMENTI SUL FUNZIONAMENTO DI DISATTIVAZIONE TIMER

Quando è impostato il modo spegnimento con timer, l'impostazione della temperatura della stanza viene regolata automaticamente per evitare che la stanza diventi eccessivamente calda o fredda quando dormite. (Funzione Auto Sleep)

• Un'ora dopo l'inizio del funzionamento con timer, la temperatura si alza di 1°C rispetto all'impostazione originale del termostato.

MODO DI RISCALDAMENTO:

• Un'ora dopo l'inizio del funzionamento con timer, la temperatura si abbassa di 3°C rispetto all'impostazione originale del termostato.

NOTA:

• La funzione Auto Sleep non si attiverà durante il modo SOLO VENTILAZIONE.

PER CANCELLARE IL MODO TIMER

Premete il tasto CANCELLA TIMER (SET/C).

• La spia arancione TIMER (Ⓞ) sull'unità si spegnerà.
• L'ora corrente verrà visualizzata sul telecomando.

(Il simbolo del modo di riscaldamento è fornito solo nei modelli AY-X08CR/AY-X10CR/AY-X13CR)

NOTA:

• Se è impostato uno dei modi TIMER ATTIVATO, TIMER DISATTIVATO e SPEGNIMENTO DOPO UN'ORA, il tasto CANCELLA TIMER cancella tutte le impostazioni.

PER CAMBIARE L'IMPOSTAZIONE DELL'ORA

Cancellate innanzitutto l'impostazione Timer e poi impostate il nuovo orario.

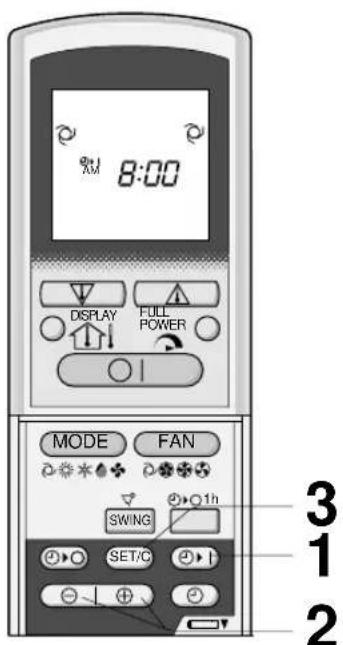

ATTIVAZIONE TIMER

(Il simbolo del modo di riscaldamento è fornito solo nei modelli AY-X08CR/AY-X10CR/AY-X13CR)

1. Premete il tasto TIMER ATTIVATO (出). 2. L'indicatore TIMER ATTIVATO lampeggerà; premete i tasti AVANZAMENTO ORA o ARRETRAMENTO per impostare l'ora desiderata. (L'ora può essere impostata in incrementi di 10 minuti.) 3. Puntate il telecomando verso la finestra di ricezione del segnale sull'unità e premete il tasto IMPOSTAZIONE TIMER (SET/C).

• La spia arancione TIMER ( ⊙ ) sull'unità si illuminerà.
• Un segnale acustico "bip" verrà emesso dall'unità interna quando riceverà il segnale. 4 Selezionate il modo di funzionamento.
• L'unità si accenderà prima dell'ora impostata per permettere che l'ambiente raggiunga la temperatura desiderata all'ora programmata. (Funzione risveglio)

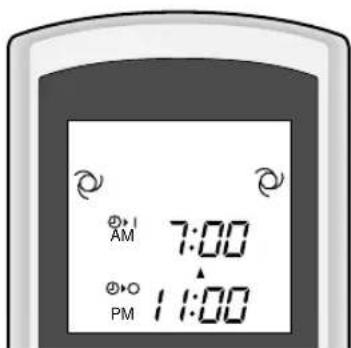

USO COMBINATO DEL TIMER IN ACCENSIONE E SPEGNIMENTO

Potete usare i TIMER ATTIVATO e OFF in combinazione.

Esempio:

Se si vuole arrestare il funzionamento alle 11:00 p.m. e riprenderlo (nello stesso modo e con le stesse impostazioni di temperatura) per portare la temperatura ambiente al livello desiderato per le 7:00 a.m.

1 Impostate il TIMER DISATTIVATO sulle 11:00 p.m. durante il funzionamento. 2 Impostate il TIMER ATTIVATO sulle 7:00 a.m.

La freccia (▼ oppure ▲) tra gli indicatori TIMER ATTIVATO e TIMER DISATTIVATO indica quale timer si attiva prima.

NOTE:

• Non potete programmare i timer di ACCENSIONE e SPEGNIMENTO per far funzionare l'unità a temperature diverse o con altre impostazioni.
• Ciascuno dei due timer può essere programmato in modo tale che si attivi prima dell'altro.

MODO AUSILIARIO

Usate questo modo quando il telecomando non è disponibile.

PER ACCENDERE

Sollevate il pannello anteriore dell'unità interna e premete il tasto AUX sul pannello operativo.

• La spia rossa FUNZIONAMENTO (②) sull'unità si illuminerà e l'unità comincerà il funzionamento nel modo AUTOMATICO.
• La velocità del ventilatore e l'impostazione della temperatura sono impostate su AUTOMATICO.

PER SPEGNERE

Premete nuovamente il tasto AUX sul pannello operativo.

• La spia rossa FUNZIONAMENTO (②) sull'unità si spegnerà.

NOTA:

Se viene premuto il tasto AUX durante il funzionamento normale, l'unità si spegnerà.

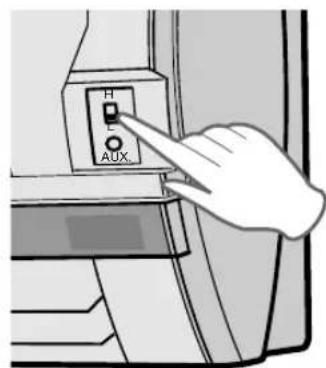

SELETTORE DI POTENZA

(solo per i modelli AY-X13CR/ AH-X13CR)

Quando si installa il condizionatore d'aria in un'abitazione con limiti di assorbimento di potenza elettrica, impostate il POWER SELECTOR su "L". Il condizionatore d'aria funzionerà a potenza ridotta, evitando così che l'interruttore di protezione dell'impianto salti in seguito ad eccessivo assorbimento.

• La capacità di raffreddamento o di riscaldamento (per il mod. AY-X13CR) risulterà più bassa quando si imposterà il modo "L".
• Consultate il vostro rivenditore o un tecnico qualificato se l'interruttore di circuito salta frequentemente o il fusibile si brucia anche quando si opera nel modo "L".

	AH-X13CR AY-X13CR
Massimo amperaggio all'impostazione "H"	9 A 12 A
Massimo amperaggio all'impostazione "L"	7 A 8 A

KIT OPZIONALE

Filtro di purificazione dell'aria

Durante il funzionamento del condizionatore d'aria, il filtro di purificazione dell'aria rimuove polvere e fumo di tabacco dall'aria e rilascia aria pulita.

Il materiale antibatterico in apatite utilizzato nel purificatore d'aria sopprime le attività dei virus assorbiti e di altri germi. Per i tipi di filtri che possono essere ricambiati, sostituirli ogni 3-6 mesi circa.

Contattate il vostro rivenditore per l'acquisto di quel tipo opzionale.

Tipo AZ-F900B

PRECAUZIONE

Assicuratevi di scollegare il cavo di alimentazione o di spegnere l'interruttore dell'impianto prima di eseguire qualsiasi lavoro di manutenzione.

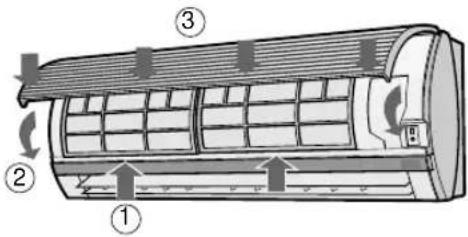

PULIZIA DEI FILTRI

I filtri dell'aria devono essere puliti ogni due settimane.

1 SPEGNETE L'UNITÀ 2 RIMUOVETE I FILTRI

1 Aprite il pannello. 2 Spingete i filtri leggermente verso l'alto per sbloccarli. 3 Spingeteli verso il basso per rimuoverli.

3 PULITE I FILTRI

Usate un aspirapolvere per togliere la polvere. Se i filtri sono sporchi, lavateli con acqua tiepida e un detergente delicato. Asciugate i filtri all'ombra prima di reinstallarli.

4 REINSTALLATE I FILTRI

1 Reinstallate i filtri nella posizione originale. 2 Chiudete il pannello anteriore. 3 Spingete la parte centrale del pannello per bloccarlo in posizione.

PULIZIA DELL'UNITÀ E DEL TELECOMANDO

PRECAUZIONI

• Strofinateli con un panno morbido.
• Non schizzate o gettate acqua direttamente su di essi. Ciò potrebbe causare scossa elettrica o provocare danni all'attrezzatura.
• Non usate acqua calda, diluenti, polvere abrasiva o solventi forti.

MANUTENZIONE UNA VOLTA TERMINATA LA STAGIONE DEL CONDIZIONATORE D'ARIA

1 Fate funzionare l'unità nel modo solo ventilazione per circa mezz'ora al giorno per permettere al meccanismo di asciugarsi bene. 2 Arrestate il funzionamento e scollegate l'unità. Spegnete l'interruttore di circuito se ne avete uno esclusivamente per il condizionatore d'aria. 3 Pulite i filtri e poi reinstallateli.

MANUTENZIONE PRIMA DELLA STAGIONE DEL CONDIZIONATORE D'ARIA

1 Assicuratevi che i filtri dell'aria non siano sporchi. 2 Assicuratevi che l'entrata e l'uscita dell'aria non siano ostruite.

PRECAUZIONI

3 Controllate la cremagliera di montaggio dell'unità esterna periodicamente ed assicuratevi che sia ben fissata.

PRIMA DI RICHIEDERE ASSISTENZA

Le condizioni seguenti non significano malfunzionamento

L'UNITA' NON FUNZIONA L'unità non funziona se accesa subito dopo averla spenta. L'unità non funziona immediatamente dopo aver cambiato il modo. Ciò al fine di proteggere il meccanismo interno. Attendere 3 minuti prima che l'unità funzioni.	SIBILIO Il suono delicato, tipo sibilo, è prodotto dal refrigerante che scorre all'interno dell'unità.
	VAPORE ACQUEO • Nel modo di funzionamento rinfresca-mentation e deumidificazione siouldere del vapore acqueo fuoriuscire dall'uscita dell'aria in seguito alla differenza tra la temperature ambiente e l'aria rilasciata dall'unità. • Nel modo di funzionamento RISCAL-DAMENTO, del vapore acqueo più fu-oriuscire dall'unità esterna durante lo sbrinamento. (Solo nei modelli AY-X08CR/AY-X10CR/AY-X13CR)
L'UNITA' NON EMETTE ARIA CALDA (Modelli AY-X08CR/AY-X10CR/AY-X13CR) L'unità è in fase di preriscaldamento o di sbrinamento.
ODORI L'unità potrebbe emettere gli odori, filtrati dentro l'unità, dei tappeti e dei mobili e gli odori dei componenti interni nelle prime fasi di installatione.
SCRICCHIOLIO L'unità potrebbe produire degli scricchiolii. Questi suoni sono generati dalla frizione del pannello anteriore e degli altri componenti che si espando in seguito a cambiamento della temperatura.	L'UNITA' ESTERNANONSI ARRESTA Dopo aver arrestato il funzionamento, il ventilatore dell'unità esterna girera per circa un minuto per raffreddare l'unità.

Se vi sembra che l'unità non funzioni tanto bene, controllate i seguenti punti prima di richiedere assistenza.

SE L’UNITA’ NON FUNZIONA

Controllate che l’interrottore del circuito non sia saltato o che non sia bruciato un fusibile.

SE L'UNITA' NON RAFFREDDA (O RISCALDA) L'AMBIENTE EFFICACIMENTE
Controllate i filtri. Puliteli se sono sporchi.	Controllate l'unità esterna e assicuratve che l'uscita o l'entrata dell'aria non siano ostruite.	Controllate che il termos-tato sa impostato corretta-mente.
Assicuratve che porte e fi-nestre siano ben chiuse.	Se nella stanza ci sono tante persona, è possibile che l'unità non riesca a raggiungere la temperatura desiderata.	Controllate che nella stanza non sua in funzione un'altra fonte di calore supplemen-tare.

SE L'UNITA' NON RICEVE IL SEGNALE DEL TELECOMANDO
Controllate che le batterie del telecomando non siano vecchie o deboli.	Provate a INViare nuovamente il segnale puntando il telemando correttamente verso la finestra di ricezione del segnale dell'unità.	Controllate che le polarità delle batterie siano allinea- te correttamente.

Rivolgetevi all'assistenza tecnica quando la spia FUNZIONAMENTO, la spia TIMER e INDICATORE DI TEMPERATURA sul pannello indicatore lampeggiano.
