MANUALE UTENTE FFK6845X FAGOR

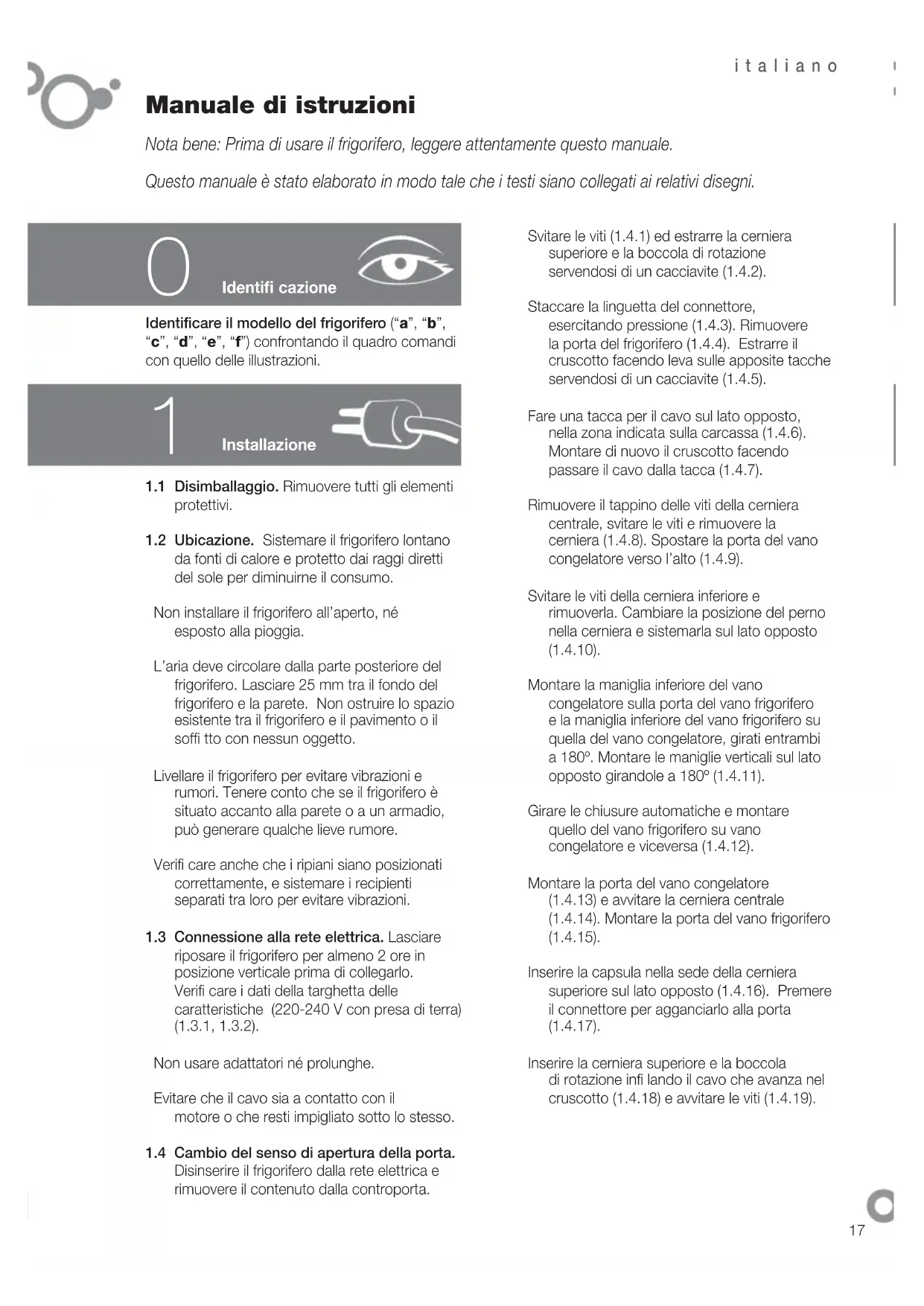

Manuale di istruzioni

Nota bene: Prima di usare il frigorifero, leggere attentamente questo manuale.

Questo manuale è stato elaborato in modo tale che i testi siano collegati ai relativi disegni.

Identifi care il modello del frigorifero (“a”, “b”,

“c”, “d”, “e”, “f”) confrontando il quadro comandi

con quello delle illustrazioni.

1.1 Disimballaggio. Rimuovere tutti gli elementi

1.2 Ubicazione. Sistemare il frigorifero lontano

da fonti di calore e protetto dai raggi diretti

del sole per diminuirne il consumo.

Non installare il frigorifero all’aperto, né

esposto alla pioggia.

L’aria deve circolare dalla parte posteriore del

frigorifero. Lasciare 25 mm tra il fondo del

frigorifero e la parete. Non ostruire lo spazio

esistente tra il frigorifero e il pavimento o il

soffi tto con nessun oggetto.

Livellare il frigorifero per evitare vibrazioni e

rumori. Tenere conto che se il frigorifero è

situato accanto alla parete o a un armadio,

può generare qualche lieve rumore.

Verifi care anche che i ripiani siano posizionati

correttamente, e sistemare i recipienti

separati tra loro per evitare vibrazioni.

1.3 Connessione alla rete elettrica. Lasciare

riposare il frigorifero per almeno 2 ore in

posizione verticale prima di collegarlo.

Verifi care i dati della targhetta delle

caratteristiche (220-240 V con presa di terra)

Non usare adattatori né prolunghe.

Evitare che il cavo sia a contatto con il

motore o che resti impigliato sotto lo stesso.

1.4 Cambio del senso di apertura della porta.

Disinserire il frigorifero dalla rete elettrica e

rimuovere il contenuto dalla controporta.

Svitare le viti (1.4.1) ed estrarre la cerniera

superiore e la boccola di rotazione

servendosi di un cacciavite (1.4.2).

Staccare la linguetta del connettore,

esercitando pressione (1.4.3). Rimuovere

la porta del frigorifero (1.4.4). Estrarre il

cruscotto facendo leva sulle apposite tacche

servendosi di un cacciavite (1.4.5).

Fare una tacca per il cavo sul lato opposto,

nella zona indicata sulla carcassa (1.4.6).

Montare di nuovo il cruscotto facendo

passare il cavo dalla tacca (1.4.7).

Rimuovere il tappino delle viti della cerniera

centrale, svitare le viti e rimuovere la

cerniera (1.4.8). Spostare la porta del vano

congelatore verso l’alto (1.4.9).

Svitare le viti della cerniera inferiore e

rimuoverla. Cambiare la posizione del perno

nella cerniera e sistemarla sul lato opposto

Montare la maniglia inferiore del vano

congelatore sulla porta del vano frigorifero

e la maniglia inferiore del vano frigorifero su

quella del vano congelatore, girati entrambi

a 180º. Montare le maniglie verticali sul lato

opposto girandole a 180º (1.4.11).

Girare le chiusure automatiche e montare

quello del vano frigorifero su vano

congelatore e viceversa (1.4.12).

Montare la porta del vano congelatore

(1.4.13) e avvitare la cerniera centrale

(1.4.14). Montare la porta del vano frigorifero

Inserire la capsula nella sede della cerniera

superiore sul lato opposto (1.4.16). Premere

il connettore per agganciarlo alla porta

Inserire la cerniera superiore e la boccola

di rotazione infi lando il cavo che avanza nel

cruscotto (1.4.18) e avvitare le viti (1.4.19).18

frigorifero resta molto basso e non si creano

cattivi odori all’interno. Il modello non

dispone di questa funzione.

Avvertenza: La porta del frigorifero deve

Per attivarla e disattivarla: Premere

fi no a visualizzare sul

display (2.4.5) o per 3 secondi (2.4.6).

Per disattivare la funzione, ripete l’operazione.

Alcuni modelli consentono di spegnere il vano

frigorifero. Premere (2.4.7), i tasti

(2.4.8) o (2.4.9), fi nché non si visualizza

2.5 Funzioni del congelatore.

Funzione raffreddamento rapido: Questa

funzione attiva per 52 ore la temperatura più

fredda nel frigorifero. Si consiglia di attivarla

24 ore prima di riporre nel congelatore una

grande quantità di cibi.

Per attivarla e disattivarla: Premere

per 3 secondi (2.5.1), o premere (2.5.2,

2.5.3), oppure premere

Funzione Quick cooling: Riporre una o più

bottiglie nel vano congelatore e mantenere

per qualche secondo fi no

a visualizzare l’icona

congelatore eroga freddo per 15 minuti, dopo

di che si disattiva la funzione e lampeggia

attivando un allarme acustico per 20 minuti.

L’allarme può essere disattivato premendo

qualsiasi tasto. Se questa funzione si

interrompe a causa di un blackout, quando si

ripristina l’alimentazione elettrica, la funzione

è considerata conclusa e si attiva il segnale

Funzione ECO: La funzione ECO consente

al vano congelatore di mantenere una

temperatura stabile di -17º C, ottenendo

così un risparmio sostanziale di energia.

Questa funzione resta attivata anche dopo

il disinserimento dalla rete di alimentazione

Per attivare / disattivare premere (2.5.6).

Inserimento/disinserimento del vano

congelatore: Premere il tasto (2.5.7,

(2.5.9) fi nché non si

visualizza alcuna temperatura sul display, o

per 3 secondi (2.5.10). Quando si spegne

il vano congelatore, si spegne anche il vano

fi no alla comparsa di una cifra sul display

(2.1.2). I modelli Mini LCD si bloccano

automaticamente (2.1.3). Per sbloccare,

premere qualsiasi tasto per 3 secondi.

2.2 Selezione del vano. Nei frigoriferi combinati

e il vano congelatore

funzionano in modo indipendente.

Nel modello i due vani funzionano

2.3 Impostazione della temperatura. Ruotare

la manopola (2.3.1, 2.3.2). Premere i tasti

prima del vano congelatore

del vano frigorifero

per il vano congelatore e per il vano

frigorifero (2.3.4, 2.3.5).

Una volta impostata la temperatura, è

possibile conoscere la temperatura reale

del vano tramite la spia luminosa (2.3.6), o

premendo per 5 secondi i tasti

del vano richiesto. La temperatura del

recinto lampeggia. Questa funzione non è

disponibile nel modello .

Raccomandazione: Temperatura consigliata

del vano frigorifero e del vano congelatore

per cibi già surgelati. Per surgelare, la

temperatura consigliata è .

Non bisogna dimenticare che la temperatura

all’interno dipende dalla temperatura

ambiente, dall’ubicazione e dalla frequenza

dell’apertura delle porte.

2.4 Funzioni del frigorifero.

Funzione Raffreddamento rapido: Questa

funzione attiva per 6 ore la temperatura più

fredda nel frigorifero. Si consiglia di attivarla

quando si mette in frigorifero una gran

quantità di alimenti.

Per attivarla e disattivarla: Premere

Funzione Vacanza: La funzione Vacanza

è molto utile quando il frigorifero non viene

usato per un lungo periodo di tempo, ma

occorre conservare i cibi nel congelatore.

Con questa funzione, il consumo del19

un panno morbido imbevuto di acqua con

bicarbonato per pulire l’interno ed evitare

la formazione di cattivi odori. Non usare

mai macchine pulenti a vapore, solventi o

detergenti abrasivi.

3.2 Pulizia dell’esterno. Per la pulizia dei display

non usare macchine pulenti a vapore.

Si consiglia di pulire la griglia posteriore una

volta all’anno con un aspirapolvere.

3.3 Pulizia degli accessori. Non sono lavabili

in lavastoviglie. Pulirli a mano con una

spugnetta o un panno morbido.

3.4 Sostituzione della lampadina. Se si

fonde la lampadina: disinserire il frigorifero.

Rimuovere il coperchio premendo la linguetta

(3.4.1, 3.4.3) ed estrarre la lampadina guasta

(3.4.2, 3.4.4). Sostituirla con un’altra con

lo stesso tipo di fi lettatura, E14, 220-240 V,

15/25 W o secondo l’indicazione riportata

3.5 Sostituzione del fi ltro al carbone. Nel

frigorifero può essere incorporato un fi ltro al

carbone che assorbe gli odori di certi alimenti

e trattiene i microrganismi (funghi e batteri)

presenti nell’aria in circolazione.

4.1 Porta aperta. Se la porta resta aperta per

più di 2 minuti, suona un allarme e si spegne

la luce del vano frigorifero. L’allarme si

disinserisce quando si chiude la porta.

4.2 Freddo insuffi ciente nel vano congelatore

• Se la temperatura del vano congelatore

è anormalmente alta compare un allarme

luminoso (4.2.1, 4.2.2) o lampeggia l’icona

(4.2.3) e si attiva anche un segnale

acustico intermittente. Premere

Il fi ltro è attivo per un periodo di 6 mesi.

Trascorso questo periodo di tempo, si

consiglia di sostituirlo con uno nuovo. La

posizione del fi ltro varia a seconda del

Per attivare il fi ltro: Premere la linguetta

e rimuovere il coperchio (3.5.1, 3.5.3).

Separare il fi ltro dal coperchio (3.5.2, 3.5.4) e

rimuovere i sigilli (3.5.5).

Premere il visore BIOFILTER fi no ad ascoltare

un leggero scatto (3.5.6) e in pochi secondi

la scala della durata comincia a colorarsi.

Inserire il fi ltro nella posizione originale.

I fi ltri esauriti e i ricambi devono essere

conservati fuori dalla portata dei bambini;

l’ingestione in grandi quantità può essere

Non bagnare il fi ltro, dato che perderebbe

tutte le sue proprietà.

3.6 SPA Salus Per Aquam (optional)

Il frigorifero può essere munito

dell’accessorio SPA che serve a mantenere

un livello costante di umidità nel portaverdure

ed evitare che gli alimenti si secchino.

È situato nel divisore del cassetto

portaverdure (3.6.1). Il kit è formato da un

serbatoio con un misurino e un indicatore del

livello di riempimento. Quando è necessario

ripristinare l’acqua nell’accessorio SPA,

l’indicatore del livello si abbassa fi no a

scomparire. Estrarre il misurino (3.6.2) e

usarlo per riempire il serbatoio (3.6.3).

Si consiglia di sostituire il fi ltro ogni 2 anni

2.6 Consigli per l’uso.

• Non aprire le porte più del tempo

necessario e non riporre in frigorifero cibi

caldi. Si ottiene così un uso più effi ciente

del frigorifero e si evita l’aumento del

• Se il frigorifero è NO FROST, non ostruire

le griglie di ventilazione e lasciare spazio

tra i cibi per consentire all’aria di circolare.

• Non riporre nel vano congelatore bottiglie

con bibite gasate o bottiglie di vetro

contenenti liquido in quanto potrebbero

• Riporre i cibi in recipienti ermetici per

evitare che si rinsecchiscano.

• Non consumare gelati o cibi molto freddi

appena estratti dal congelatore dato che

potrebbero provocare ustioni alla bocca.20

Il frigorifero è stato progettato pensando alla

tutela dell’ambiente.

Questo apparecchio funziona con refrigerante

R600A, che non danneggia l’ambiente.

Rispettare l’ambiente. Per usare il frigorifero

in modo effi ciente, impostare in ogni vano la

temperatura consigliata a seconda della funzione

Disinserire il frigorifero o attivare la funzione

Vacanze quando l’apparecchio non deve essere

usato per un periodo di tempo prolungato. Si

riduce così il consumo e si risparmia energia.

Evitare di lasciare le porte aperte più del tempo

necessario, dato che ciò comporta un aumento

del consumo di energia.

Smaltimento degli apparecchi elettrici ed

Il simbolo indica che l’apparecchio non deve

essere buttato nei contenitori tradizionali per i

Consegnare il frigorifero a un apposito centro di

Il riciclaggio degli elettrodomestici evita

conseguenze negative per la salute e l’ambiente,

e consente di risparmiare energia e risorse.

Per più ulteriori informazioni, rivolgersi alle

autorità locali o al proprio rivenditore di fi ducia.

• Mantenere sgombre le griglie di ventilazione.

• Fare attenzione a non danneggiare il circuito di

• Non usare apparecchi elettrici all’interno

dell’apparecchio, a meno che siano del tipo

consigliato dal produttore.

• Per accelerare il processo di sbrinamento, non

usare dispositivi meccanici o altri mezzi diversi

da quelli consigliati dal produttore.

• Questo apparecchio non è adatto all’uso da

parte di persone con capacità fi siche, sensoriali

per disattivare il segnale acustico in

modo manuale (4.2.4, 4.2.5, 4.2.6).

• Quando si accende l’apparecchio per la

prima volta, compare l’icona

l’allarme luminoso è attivato, ma non

suona l’allarme acustico.

Aprire il meno possibile le porte

del’apparecchio. Quando si ripristina la

corrente, verifi care lo stato dei cibi stoccati.

4.4 Rumori normali nel frigorifero

Il frigorifero può emettere un serie di rumori: è

normale durante il funzionamento e per i quali

non occorre preoccuparsi.

• Il gas refrigerante può provocare un

borbottio quando circola nei circuiti.

• Il compressore può provocare ronzii e/o un

leggero picchiettio, soprattutto quando si

• Le dilatazioni o le contrazioni dei materiali

utilizzati possono provocare crepitii o

• L’aria che muove il ventilatore del vano

congelatore può generare un leggero

Non intervenire sul frigorifero per

cercare di ripararlo. Rivolgersi al Servizio

di Assistenza Tecnica, 902 105 010.

o mentali ridotte (compresi i bambini) o carenti

dell’esperienza o delle conoscenze necessarie,

a meno che siano sotto la sorveglianza di una

persona responsabile della loro sicurezza.

Sorvegliare i bambini per evitare che giochino

• In caso di danneggiamento del cavo, per

evitare qualunque pericolo, la sostituzione deve

essere effettuata dal costruttore, dal servizio

postvendita o da personale qualifi cato.deutsch
