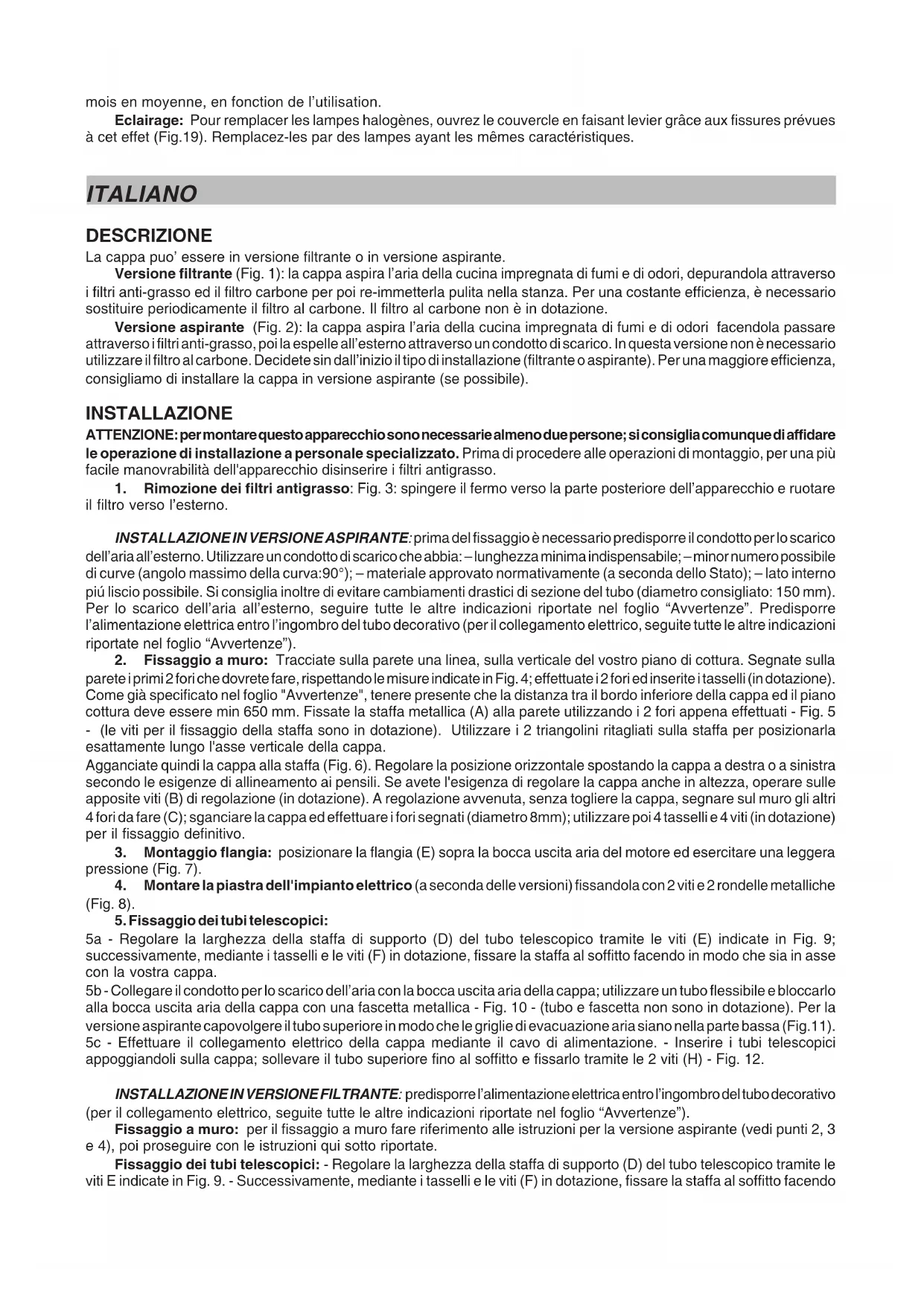

à cet effet (Fig.19). Remplacez-les par des lampes ayant les mêmes caractéristiques.

ITALIANO DESCRIZIONE La cappa puo’ essere in versione filtrante o in versione aspirante.

Versione filtrante (Fig. 1): la cappa aspira l’aria della cucina impregnata di fumi e di odori, depurandola attraverso

i filtri anti-grasso ed il filtro carbone per poi re-immetterla pulita nella stanza. Per una costante efficienza, è necessario

sostituire periodicamente il filtro al carbone. Il filtro al carbone non è in dotazione.

Versione aspirante (Fig. 2): la cappa aspira l’aria della cucina impregnata di fumi e di odori facendola passare

attraverso i filtri anti-grasso, poi la espelle all’esterno attraverso un condotto di scarico. In questa versione non è necessario

utilizzare il filtro al carbone. Decidete sin dall’inizio il tipo di installazione (filtrante o aspirante). Per una maggiore efficienza,

consigliamo di installare la cappa in versione aspirante (se possibile).

INSTALLAZIONE ATTENZIONE: per montare questo apparecchio sono necessarie almeno due persone; si consiglia comunque di affidare

le operazione di installazione a personale specializzato. Prima di procedere alle operazioni di montaggio, per una più

facile manovrabilità dell'apparecchio disinserire i filtri antigrasso.

1. Rimozione dei filtri antigrasso: Fig. 3: spingere il fermo verso la parte posteriore dell’apparecchio e ruotare

il filtro verso l’esterno.

INSTALLAZIONE IN VERSIONE ASPIRANTE: prima del fissaggio è necessario predisporre il condotto per lo scarico

dell’aria all’esterno. Utilizzare un condotto di scarico che abbia: – lunghezza minima indispensabile; – minor numero possibile

di curve (angolo massimo della curva:90°); – materiale approvato normativamente (a seconda dello Stato); – lato interno

piú liscio possibile. Si consiglia inoltre di evitare cambiamenti drastici di sezione del tubo (diametro consigliato: 150 mm).

Per lo scarico dell’aria all’esterno, seguire tutte le altre indicazioni riportate nel foglio “Avvertenze”. Predisporre

l’alimentazione elettrica entro l’ingombro del tubo decorativo (per il collegamento elettrico, seguite tutte le altre indicazioni

riportate nel foglio “Avvertenze”).

2. Fissaggio a muro: Tracciate sulla parete una linea, sulla verticale del vostro piano di cottura. Segnate sulla

parete i primi 2 fori che dovrete fare, rispettando le misure indicate in Fig. 4; effettuate i 2 fori ed inserite i tasselli (in dotazione).

Come già specificato nel foglio "Avvertenze", tenere presente che la distanza tra il bordo inferiore della cappa ed il piano

cottura deve essere min 650 mm. Fissate la staffa metallica (A) alla parete utilizzando i 2 fori appena effettuati - Fig. 5

- (le viti per il fissaggio della staffa sono in dotazione). Utilizzare i 2 triangolini ritagliati sulla staffa per posizionarla

esattamente lungo l'asse verticale della cappa.

Agganciate quindi la cappa alla staffa (Fig. 6). Regolare la posizione orizzontale spostando la cappa a destra o a sinistra

secondo le esigenze di allineamento ai pensili. Se avete l'esigenza di regolare la cappa anche in altezza, operare sulle

apposite viti (B) di regolazione (in dotazione). A regolazione avvenuta, senza togliere la cappa, segnare sul muro gli altri

4 fori da fare (C); sganciare la cappa ed effettuare i fori segnati (diametro 8mm); utilizzare poi 4 tasselli e 4 viti (in dotazione)

per il fissaggio definitivo.

3. Montaggio flangia: posizionare la flangia (E) sopra la bocca uscita aria del motore ed esercitare una leggera

4. Montare la piastra dell'impianto elettrico (a seconda delle versioni) fissandola con 2 viti e 2 rondelle metalliche

5. Fissaggio dei tubi telescopici:

5a - Regolare la larghezza della staffa di supporto (D) del tubo telescopico tramite le viti (E) indicate in Fig. 9;

successivamente, mediante i tasselli e le viti (F) in dotazione, fissare la staffa al soffitto facendo in modo che sia in asse

con la vostra cappa.

5b - Collegare il condotto per lo scarico dell’aria con la bocca uscita aria della cappa; utilizzare un tubo flessibile e bloccarlo

alla bocca uscita aria della cappa con una fascetta metallica - Fig. 10 - (tubo e fascetta non sono in dotazione). Per la

versione aspirante capovolgere il tubo superiore in modo che le griglie di evacuazione aria siano nella parte bassa (Fig.11).

5c - Effettuare il collegamento elettrico della cappa mediante il cavo di alimentazione. - Inserire i tubi telescopici

appoggiandoli sulla cappa; sollevare il tubo superiore fino al soffitto e fissarlo tramite le 2 viti (H) - Fig. 12.

INSTALLAZIONE IN VERSIONE FILTRANTE: predisporre l’alimentazione elettrica entro l’ingombro del tubo decorativo

(per il collegamento elettrico, seguite tutte le altre indicazioni riportate nel foglio “Avvertenze”).

Fissaggio a muro: per il fissaggio a muro fare riferimento alle istruzioni per la versione aspirante (vedi punti 2, 3

e 4), poi proseguire con le istruzioni qui sotto riportate.

Fissaggio dei tubi telescopici: - Regolare la larghezza della staffa di supporto (D) del tubo telescopico tramite le

viti E indicate in Fig. 9. - Successivamente, mediante i tasselli e le viti (F) in dotazione, fissare la staffa al soffitto facendoin modo che sia in asse con la vostra cappa. - Montare la riduzione sulla cappa, in corrispondenza del punto uscita aria

(Fig. 13).- Prendere il deflettore aria e fissateci un tubo flessibile (di diametro 125 mm) bloccandolo con una fascetta metallica

(tubo e fascette non sono in dotazione); fissare il deflettore aria al tubo superiore (Fig. 14) con 4 viti.

- Collegare il tubo flessibile alla riduzione presente sulla bocca uscita aria (Fig. 15). - Effettuare il collegamento elettrico

della cappa mediante il cavo di alimentazione. - Inserire i tubi telescopici appoggiandoli sulla cappa; sollevare il tubo

superiore fino al soffitto e fissarlo tramite le 2 viti H (Fig. 12). - Installare il filtro al carbone infilando le 2 linguette del

filtro nell'apposita sede (Fig. 16) e facendolo ruotare verso l'alto.

FUNZIONAMENTO A seconda delle versioni l'apparecchio è dotato dei seguenti tipi di comandi:

Tasto A: interruttore accensione luce.

Tasto B: Interruttore accensione ON/OFF motore alla I velocità.

Tasto C: interruttore II velocità.

Tasto D: interruttore III velocità.

E: spia di funzionamento del motore.

Tasto A: Spegne le LUCI.

Tasto B: Accende le LUCI.

Tasto C: Decrementa la velocità del motore fino ad arrivare alla minima. Se premuto per 2" viene spento il motore.

Tasto D: Aziona il motore (richiamando l’ultima velocità utilizzata) ed incrementa la velocità fino ad arrivare alla massima.

Tasto E: RESET ALLARME FILTRI / TIMER: premendo il tasto durante la visualizzazione dell’allarme filtri (a motore spento)

azzera il conteggio delle ore. Premendo il tasto durante il funzionamento del motore, si attiva il TIMER, per cui la cappa

si spegne automaticamente dopo 5 minuti.

L1) I 4 led VERDI segnalano la velocità in esecuzione.

L2) Quando il LED è rosso (a motore spento) indica l’ALLARME FILTRI. Quando il LED è verde (lampeggiante) indica che

è stato azionato il TIMER tramite il tasto E.

Dopo 30h di funzionamento, il led L2 diviene ROSSO; indica che devono essere puliti i filtri antigrasso.

Dopo 120h di funzionamento, il led L2 diviene ROSSO e lampeggiante; indica che devono essere puliti i filtri antigrasso

e sostituiti i filtri carbone. Una volta puliti i filtri antigrasso (e/o sostituiti i filtri carbone), per far riparitre il conteggio delle

ore (RESET) premere il tasto E durante la visualizzazione dell’allarme filtri.

Una cura particolare va rivolta al filtro/i antigrasso:

Se il modello da voi acquistato ha i comandi rappresentati

in Figura 18, pulire i filtri antigrasso quando compare l'allarme filtri (vedi paragrafo "Comandi"). Se il modello da voi acquistato

ha i comandi rappresentati in Figura 17, pulire i filtri antigrasso mediamente ogni 2 mesi, in rapporto all'uso.

Per togliere i filtri: in corrispondenza della maniglia, spingere il fermo verso l'interno e tirare il filtro verso il basso (Fig.

3). Lavate i filtri con detersivo neutro.

Sostituzione filtri carbone: Nel caso d'uso dell'apparecchio in versione filtrante, sarà necessario sostituire il filtro

al carbone: per disinserirlo spingere il fermo verso l'interno (Fig. 16) e ruotare il filtro verso il basso fino a togliere le 2

linguette dalle loro sedi. Se il modello da voi acquistato ha i comandi rappresentati in Figura 18, sostituire i filtri carbone

quando compare l'allarme filtri (vedi paragrafo "Comandi"). Se il modello da voi acquistato ha i comandi rappresentati in

Figura 17, sostituire i filtri carbone mediamente ogni 6 mesi, in rapporto all'uso.

Illuminazione: Per sostituire le lampade alogene aprire il coperchio facendo leva sulle apposite fessure (Fig.19).

Sostituire con lampade dello stesso tipo.
