MANUALE UTENTE UE32B6000VPXZG SAMSUNG

l'installation murale.

N N N BN68-02328D-00L04.indb 49 2009-05-14 �� 2:35:45Avviso relativo alla trasmissione TV digitale

1. Le funzioni relative alla trasmissione televisiva digitale (DVB) sono disponibili solo nei paesi o nelle aree in cui vengono

trasmessi segnali digitali terrestri DVB-T (MPEG2 E MPEG4 AVC) o laddove l'utente abbia la possibilità di accedere a un

servizio TV via cavo DVB-C (MPEG2 e MPEG4 AAC) compatibile. Verificare con il rivenditore locale la possibilità di ricevere

segnali DVB-T o DVB-C.

DVB-T è lo standard del consorzio europeo DVB per la trasmissione della televisione digitale terrestre mentre DVB-C è lo

standard per la trasmissione della televisione digitale via cavo. T

uttavia, alcune funzioni quali EPG (Electric Program Guide),

VOD (Video on Demand) e altre non sono incluse in queste specifiche. Per questo motivo, al momento non sono disponibili.

3. Sebbene questo apparecchio TV soddisfi i più recenti standard DVB-T e DVB-C, [Agosto, 2008], la compatibilità con future

trasmissioni digitali via cavo DVB-C e terrestri DVB-T non può essere garantita.

In base al paese o all'area in cui si utilizza questo televisore, alcuni fornitori di trasmissioni

TV via cavo potrebbero applicare

una tariffa aggiuntiva per tali servizi e richiedere all'utente di accettare i termini e le condizioni della loro offerta.

5. Alcune funzioni della trasmissione TV digitale potrebbero non essere disponibili in alcuni paesi o regioni e DVB-C potrebbe

non funzionare correttamente con alcuni fornitori di servizi via cavo.

Per maggiori informazioni contattare il locale centro assistenza clienti SAMSUNG.

Precauzioni da adottare quando si visualizza un'immagine fissa

Un'immagine fissa può causare danni permanenti allo schermo TV Non visualizzare un’immagine fissa o parzialmente fissa sul pannello LED per oltre 2 ore poiché può causare la ritenzione

dell’immagine sullo schermo. Il fenomeno di ritenzione dell’immagine è anche noto come “bruciatura dello schermo”. Per

evitare il fenomeno di ritenzione dell’immagine, ridurre il grado di luminosità e contrasto dello schermo quando si visualizza

Su un TV LED, l’uso del formato 4:3 per un periodo di tempo prolungato può lasciare traccia dei bordi sulla

parte sinistra, destra e centrale del video a causa delle differenti emissioni luminose dello schermo. La

riproduzione di un DVD o l’uso di una console per videogiochi può causare effetti analoghi sullo schermo.

Questo tipo di danni non è coperto dalla Garanzia.

La visualizzazione prolungata di immagini fisse da videogiochi e PC può causare immagini residue parziali. Per evitare questo

problema, ridurre la ‘luminosità’ e il ‘contrasto’ mentre si visualizzano immagini fisse.

© 2009 Samsung Electronics Co., Ltd. Tutti i diritti riservati.

TruSurround HD, SRS e il simbolo sono marchi di SRS Labs, Inc. La tecnologiaTruSurround HD è

utilizzata su licenza di SRS Labs, Inc.

Prodotto su licenza di Dolby Laboratories. Dolby e il simbolo della doppia D sono marchi di Dolby

CONFIGURAZIONE DEL TELEVISORE Pannello di controllo 2Accessori 3Pannello dei collegamenti 4Telecomando 7Installazione delle batterie nel telecomando 8Visualizzazione dei menu 8Attivazione modalità standby 9Funzioni Plug & Play 9Visualizzazione del display 10 CANALE Menu Canale 10Gestione dei canali 13 IMMAGINE Congurazione del menu Picture 15Uso del televisore come uno schermo PC 19Congurazione del televisore con il PC 20 SUONO Congurazione del menu audio 21Selezione della modalità audio 22 IMPOSTAZIONE Congurazione del menu Setup 23Impostazione dell’orario 26 INGRESSI / SUPPORTO Menu Ingressi 28Menu Supporto 28 ■

MEDIA PLAY (USB) Collegamento di un dispositivo USB 30Funzione Media Play 31Menu Opzione dell’Elenco foto 32Visualizzazione di una foto o di una proiezione di diapositive 33Menu opzioni di Slide Show 34Menu Opzione dell’Elenco musica 35Riproduzione di un le musicale 36Menu Opzione della riproduzione di le musicali 37Utilizzo del menu Impostazione 37 ANYNET

+ Collegamento dei dispositivi Anynet+ 38Congurazione di Anynet+ 39Passaggio tra dispositivi Anynet+ 40Registrazione 41Ascolto tramite il Ricevitore (Home theater) 41Risoluzione dei problemi con Anynet+ 42 RACCOMANDAZIONI Funzione Teletext 43Installazione del piedistallo 44Smontare il piedistallo 45Installazione del Kit di montaggio a parete 45Blocco antifurto Kensington 45Assemblaggio dei cavi 46Preparazione per l’installazione di un supporto a parete 46Messa in sicurezza della posizione di installazione 47Fissaggio del televisore alla parete 47Risoluzione dei problemi: Prima di contattare l’assistenza 48 Speciche 49 Diagrammi a blocchi 50 ■

CONTENUTI Questo apparecchio è fabbricato in conformità al

D.M.28.08.95 n.548 ed in particolare a quanto specicato nell

Art.2, comma 1. Questo apparecchio è fabbricato nella U.E.

in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al

BN68-02328D-00Ita.indd 1 2009-05-14 �� 2:51:44Italiano - 2

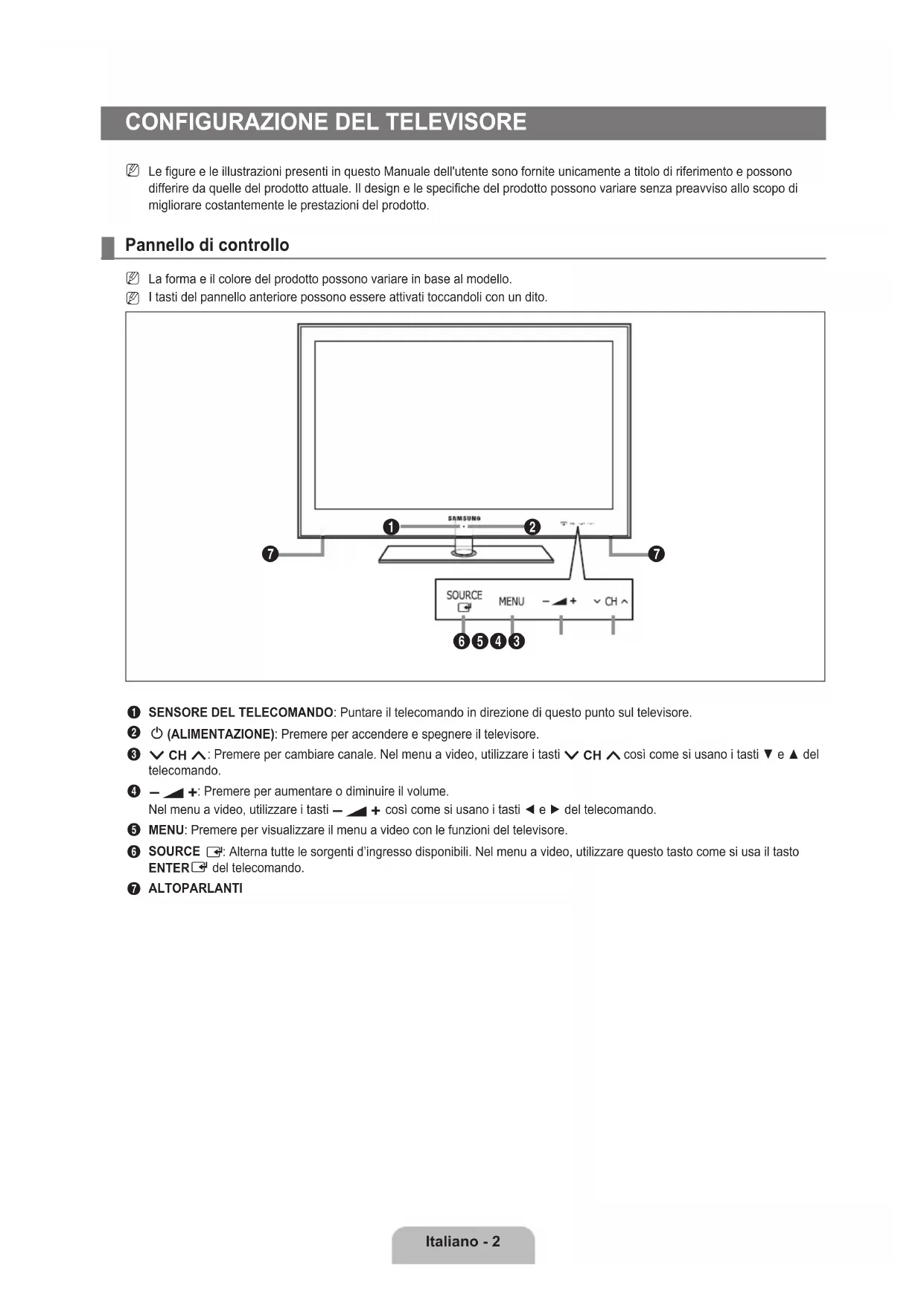

CONFIGURAZIONE DEL TELEVISORE Le figure e le illustrazioni presenti in questo Manuale dell'utente sono fornite unicamente a titolo di riferimento e possono

differire da quelle del prodotto attuale. Il design e le specifiche del prodotto possono variare senza preavviso allo scopo di

migliorare costantemente le prestazioni del prodotto.

Pannello di controllo

La forma e il colore del prodotto possono variare in base al modello.

I tasti del pannello anteriore possono essere attivati toccandoli con un dito.

SENSORE DEL TELECOMANDO: Puntare il telecomando in direzione di questo punto sul televisore.

(ALIMENTAZIONE): Premere per accendere e spegnere il televisore.

: Premere per cambiare canale. Nel menu a video, utilizzare i tasti

così come si usano i tasti ▼ e ▲ del

: Premere per aumentare o diminuire il volume.

Nel menu a video, utilizzare i tasti

così come si usano i tasti ◄ e ► del telecomando.

MENU: Premere per visualizzare il menu a video con le funzioni del televisore.

: Alterna tutte le sorgenti d’ingresso disponibili. Nel menu a video, utilizzare questo tasto come si usa il tasto

Telecomando e batterie (2 tipo AAA) Copertura-Fondo Panno per la pulizia

Scheda di garanzia / Guida alla

sicurezza (non disponibili in tutte le

Ferma cavo piedistallo Anello di ritenuta (4ea)

(In base al modello)

Cavo Component Cavo SCART Fermacavo (3ea) Cavo AV Controllare che nella confezione del TV LED siano contenuti i seguenti componenti. Se qualsiasi componente risultasse

mancante, contattare il rivenditore.

La forma e il colore dei componenti possono variare in base al modello.

N N BN68-02328D-00L04.indb 3 2009-05-14 �� 2:35:47Italiano - 4

Pannello dei collegamenti

La forma e il colore del prodotto possono variare in base al modello.

1 BLOCCO KENSINGT ON Il blocco Kensington (opzionale) è un dispositivo usato per assicurare fisicamente il sistema quando viene utilizzato in un

luogo pubblico. Se si desidera utilizzare un dispositivo di blocco, contattare il punto vendita in cui si è acquistato il televisore.

La posizione del blocco Kensington può variare a seconda del modello.

Per la connessione usare il connettore appropriato.

2 ANT IN Collega a un sistema TV via cavo o antenna.

Ingressi e uscite di dispositivi esterni quali videoregistratori, DVD, periferiche di gioco o lettori di dischi video.

Per la connessione usare il connettore appropriato.

In modalità EXT, l'uscita DTV supporta solo video e audio SD MPEG.

Specifiche Ingressi/Uscite

EXT O O O Solo l'uscita TV o DTV è disponibile.

4 A V IN [VIDEO] / [R-AUDIO-L]

Ingressi video e audio per dispositivi esterni, come una telecamera o un videoregistratore.

Per la connessione usare il connettore appropriato.

5 COMPONENT IN Collega Component video / audio.

Per la connessione usare il connettore appropriato.

6 PC IN Collega al jack di uscita video del PC.

Se il PC supporta una connessione HDMI, è possibile collegare questa alla porta HDMI IN 1(DVI), 2, 3 o al terminale 4.

Se il PC supporta una connessione DVI, è possibile collegare questa al terminale HDMI IN 1(DVI) / PC/DVI AUDIO IN.

7 PC/DVI AUDIO IN Collegare al jack di uscita audio del PC.

Uscite audio DVI per dispositivi esterni.

8 HDMI IN 1(DVI), 2, 3, 4

Collega alla porta HDMI un dispositivo con uscita HDMI.

Non è necessario un ulteriore collegamento audio per la connessione HDMI-HDMI.

Utilizzare un cavo HDMI inferiore a 14mm.

Per la migliore connessione HDMI a questo prodotto, utilizzare cavi HDMI del diametro massimo indicato di seguito.

Modelli di misura inferiore a 40 pollici: 12 mm (0,47 pollici) max

Modelli di misura uguale o superiore a 40 pollici: 14 mm (0,55 pollici) max

Che cosa significa HDMI?

HDMI (High-Definition Multimedia Interface), è una interfaccia che permette la trasmissione di segnali audio e video

digitali mediante un solo cavo.

La differenza tra HDMI e DVI è che il dispositivo HDMI è di dimensioni inferiori rispetto a quello DVI.

Se sono collegati lettori DVD / Blu-ray / ricevitori via cavo / ricevitori satellitari (STB) che supportano versioni HDMI

precedenti alla 1.3, il televisore potrebbe non riprodurre l’audio o le immagini visualizzate potrebbero presentare colori

anomali. Se collegando un cavo HDMI di una versione precedente non vi è audio, collegare il cavo HDMI alla porta HDMI IN 1(DVI) e i cavi audio alla porta PC/DVI AUDIO IN sul retro del televisore. In questo caso, contattare la società fornitrice

del lettore DVD / Blu-ray / ricevitore via cavo / ricevitore satellitare (STB) per verificare la versione HDMI, quindi richiedere

un aggiornamento del firmware.

Utilizzare la porta HDMI IN 1(DVI) per il collegamento DVI a un dispositivo esterno. Utilizzare un cavo o un adattatore

DVI-HDMI per la connessione video e la porta PC/DVI AUDIO IN per l'audio. Quando si effettua una connessione

mediante cavo HDMI / DVI, è necessario utilizzare la porta HDMI IN 1(DVI).

I cavi HDMI che non supportano la versione 1.3 possono causare sfarfallio o mancanza di immagini a schermo.

Connettore per aggiornamenti software e Media Play, ecc.

0 DIGITAL AUDIO OUT (OPTICAL)

Collega a un componente Digital Audio quale un ricevitore Home theatre.

Quando un sistema Digital Audio viene collegato alla porta DIGITAL AUDIO OUT (OPTICAL): Diminuire il volume del

televisore e regolarlo con la manopola di regolazione del sistema.

L'audio 5.1CH è disponibile quando il televisore è collegato a un dispositivo esterno che lo supporta.

Quando il ricevitore (home theatre) è impostato su Acceso, è possibile udire l'audio proveniente dall'uscita ottica del

televisore. Quando il televisore visualizza un segnale DTV (Antenna), invia l’audio a 5.1 canali al ricevitore Home

Se la sorgente è un componente digitale, come per es. un lettore DVD / Blu-ray / ricevitore digitale / ricevitore satellitare

(STB) ed è collegata al televisore mediante HDMI, saranno udibili solo 2 canali audio dal ricevitore Home Theater. Per

avere un audio a 5.1 canali, collegare il jack di uscita audio digitale del lettore DVD / Blu-ray / ricevitore digitale / ricevitore

satellitare (STB) direttamente a un amplificatore o all’Home Theatre, non al televisore.

! COMMON INTERFACE Alloggiamento

Inserire la scheda CI (Common Interface) nell'alloggiamento.

Se per alcuni canali non si inserisce la ‘SCHEDA CI (CI+)’, il messaggio ‘Scramble Signal’ (Segnale criptato) viene

visualizzato sullo schermo.

Le informazioni di pairing che contengono un numero telefonico, l’ID della SCHEDA CI (CI+), l’ID host e altri dati,

verranno visualizzate entro 2~3 minuti. Se viene visualizzato un messaggio di errore, contattare il service provider.

Quando la configurazione delle informazioni relative al canale è stata completata, viene visualizzato il messaggio

‘Completato aggiornamento’, a indicare che l’elenco dei canali è stato aggiornato.

È necessario richiedere una ‘SCHEDA CI (CI+)’ al service provider locale. Estrarre con delicatezza la scheda ‘SCHEDA CI (CI+)’ tirandola con le dita; fare attenzione a non far cadere la ‘SCHEDA CI (CI+)’ poiché potrebbe subire danni.

Inserire la scheda ‘SCHEDA CI (CI+)’ nella direzione indicata sulla scheda stessa.

La posizione del blocco COMMON INTERFACE può variare a seconda del modello.

La ‘SCHEDA CI (CI+)’ non è supportata in alcune nazioni e regioni; controllare con il rivenditore autorizzato di zona.

La funzione CI+ è applicabile solo al modello UE********P.

In caso di problemi, contattare il fornitore del servizio.

@ EX-LINK Connettore solo di servizio.

Il telecomando è utilizzabile fino a una distanza di 7 metri dal televisore.

Una illuminazione troppo intensa può avere conseguenze sulle prestazioni del telecomando.

La forma e il colore del prodotto possono variare in base al modello.

POWER: Premere per accendere

e spegnere il televisore.

TV: Seleziona direttamente la

FAV.CH: Utilizzato per

visualizzare gli elenchi dei canali

INFO : Premere per visualizzare

le informazioni sullo schermo TV.

TOOLS: Per selezionare

rapidamente le funzioni più

frequentemente utilizzate.

CH LIST: Per visualizzare

l'elenco dei canali sullo schermo.

TASTI COLORATI: Usare questi

tasti nel menu Elenco canali,

aumentare o diminuire il volume.

DUAL : Per la selezione degli

Usare questi tasti nelle modalità

Questo telecomando può

essere usato per controllare

la registrazione sui registratori

Samsung dotati di funzione

o spegnere l’illuminazione dei

tasti. Quando il telecomando

è attivo e viene premuto un

tasto, i tasti del telecomando si

illuminano brevemente. (Usando

il telecomando con il tasto di

illuminazione dei tasti ON/OFF

impostato su Acceso, si

riduce la durata delle batterie).

PRE-CH : Consente di tornare

al canale precedentemente

MENU: Visualizza il menu a

GUIDE: Visualizzazione della

Guida elettronica dei programmi

per selezionare i menu OSD e

modificarne i valori impostati.

EXIT: Premere per uscire dal

visualizzare e selezionare le

sorgenti video disponibili.

: Premere per cambiare

P.SIZE: Per la selezione della

dimensione dell'immagine

MEDIA.P: Permette di riprodurre

brani musicali e immagini.

SUBT. : Visualizzazione sottotitoli

AD: Selezione Descrizione audio.

: Uscita dalla schermata

: Visualizzazione Teletext

: Selezione formato Teletext

Selezione argomento Fastext

alternativamente le modalità

: Selezione della modalità

: Pagina Teletext successiva

: Pagina Teletext precedente

C H L I S T AD BN68-02328D-00L04.indb 7 2009-05-14 �� 2:35:48Italiano - 8

Installazione delle batterie nel telecomando

1. Sollevare il coperchio sul retro del telecomando come mostrato in figura.

2. Installare le due batterie AAA.

Fare corrispondere i poli ‘+’ e ‘–’ delle batterie con lo schema riportato

all’interno del vano.

3. Riposizionare il coperchio.

Se si prevede di non utilizzare il telecomando per un periodo di tempo

prolungato, rimuovere le batterie e riporle in un luogo asciutto e fresco. (Presupponendo un uso tipico del televisore, le

batterie dovrebbero durare circa un anno.)

Se il telecomando non funziona, effettuare il seguente controllo:

Il televisore è acceso?

I poli - e + delle batterie sono invertiti?

Le batterie sono esaurite?

Si è verificata una interruzione di corrente o il cavo di alimentazione è scollegato?

È presente una luce a fluorescenza speciale o un neon nelle vicinanze?

FUNZIONAMENTO Visualizzazione dei menu

Prima di utilizzare il televisore, seguire questi passaggi per imparare a navigare tra i menu, selezionando e regolando le diverse

Uso dei menu OSD (On Screen Display)

La procedura d'accesso può essere diversa a seconda del menu selezionato.

1. Premere il tasto MENU.

Il menu principale viene visualizzato a schermo. Sul lato sinistro del menu compaiono

alcune icone: immagine, Suono, Canale, Impost, Ingressi, Applicazione, Supporto.

3. Premere il tasto ▲ o ▼ per selezionare una delle icone.

Quindi premere ENTER E

per accedere ai sotto menu dell'icona.

5. Premere ▲ o ▼ per selezionare uno dei sotto menu dell'icona.

Premere ◄ o ► per diminuire o aumentare il valore di un elemento. L'OSD di regolazione

può differire in base al menu selezionato.

per completare la configurazione. Per uscire, premere EXIT.

/ FRECCIA Sposta il cursore e seleziona

una voce. Attiva la voce

attualmente selezionata. Conferma

Impostazioniavanzate

Modalità :Standard

Impostazioniavanzate

BN68-02328D-00L04.indb 8 2009-05-14 �� 2:35:49Italiano - 9

Attivazione modalità standby

E' possibile attivare la modalità standby del televisore per ridurre il consumo di corrente. La modalità standby è particolarmente

utile quando si desidera disattivare temporaneamente il televisore (ad esempio durante i pasti).

Per riattivare il televisore, premere nuovamente il tasto POWER P

Non lasciare il televisore in modalità standby per lunghi periodi di tempo (partendo per le vacanze ad esempio). E'

consigliabile scollegare il cavo di alimentazione e il cavo dell'antenna dalle prese a muro.

Funzioni Plug & Play

Se il televisore viene acceso per la prima volta, alcune impostazioni di base vengono

visualizzate automaticamente e in sequenza.

1. Premere POWER sul telecomando.

E' inoltre possibile usare il tasto POWER P

Viene visualizzato il messaggio Select the OSD Language..

. Selezionare la lingua desiderata premendo ▲ o ▼. Premere

per confermare la scelta.

3. Premere ◄ o ► per selezionare Demo Negozio o Uso dom., quindi premere ENTER E

Si consiglia di impostare la modalità TV su Uso dom. per ottenere la migliore qualità

dell’immagine in un ambiente domestico.

Demo Negozio è intesa solo per un uso commerciale del prodotto.

Se l’unità è stata accidentalmente impostata sulla modalità Demo Negozio e si desidera tornare alla modalità Uso dom.

(Standard): Premere il tasto Volume del televisore. Quando il menu OSD Volume viene visualizzato, tenere premuto il

tasto MENU del televisore per 5 secondi.

. Selezionare la nazione desiderata premendo il pulsante ▲ o ▼. Premere ENTER E

Premere ▲ o ▼ per selezionare Antenna o Cavo, quindi premere ENTER E

Antenna: Segnale antenna via etere.

Cavo: Segnale antenna via cavo.

Premere il pulsante ▲ o ▼ per selezionare i canali da memorizzare. Premere ENTER E

per selezionare Avvio.

Quando si imposta la sorgente antenna su Cavo, viene visualizzata una procedura che consente di impostare un valore

per la ricerca dei canali digitali. Per ulteriori informazioni, vedere Canale→Memorizzazioneauto.

Digitale e Analogico: Canali digitali e analogici.

Digitale: Canale digitale.

Analogico: Canale analogico.

La ricerca dei canali inizia e termina in modo automatico.

in qualsiasi momento per interrompere il processo di memorizzazione.

Una volta memorizzati tutti i canali disponibili, viene visualizzato il messaggio Imposta la modalità Orologio..

. Premere ▲ o ▼ per selezionare Automatico, quindi premere ENTER E

Selezionando Manuale, viene visualizzato il messaggio Imposta la data e l'ora correnti..

Ricevendo un segale digitale, l’orario verrà impostato automaticamente. In caso contrario, selezionare Manuale per

impostare l’orologio.

. Viene visualizzata la descrizione per il metodo di connessione che fornisce la migliore qualità dello schermo HD. Leggere la

descrizione e premere il tasto ENTER E

9. Viene visualizzato il messaggio Buon divertimento.. Al termine, premere ENTER E Per reimpostare questa funzione...

1. Premere il tasto MENU per visualizzare il menu. Premere ▲ o ▼ per selezionare Impost,

quindi premere ENTER E

2. Premere nuovamente ENTER E

per selezionare Plug & Play.

3. Digitare il PIN a quattro cifre. Il PIN predefinito di un nuovo apparecchio TV è ‘0-0-0-0’.

Per cambiare il codice PIN, utilizzare la funzione Cambia PIN.

La funzione Plug & Play è disponibile solo in modalità TV.

Linguamenu :Inglese

BN68-02328D-00L04.indb 9 2009-05-14 �� 2:35:49Italiano - 10

Visualizzazione del display

Il display identifica il canale corrente e lo stato di determinate impostazioni audio e video.

Premere il tasto INFO per visualizzare le informazioni.

Premere INFO sul telecomando. Il televisore visualizzerà il canale, il tipo di audio e lo

stato di determinate impostazioni immagine e audio.

▲, ▼: E’ possibile visualizzare altre informazioni relative al canale. Se si desidera

spostarsi sul canale selezionato, premere ENTER E

◄, ►: E’ possibile visualizzare le informazioni del programma desiderato sul canale

Premere nuovamente INFO o attendere 10 secondi finché il display scomparirà

Funzione per la modifica del paese per i canali analogici.

Funzione per la modifica del paese per i canali digitali.

Comparirà la richiesta del PIN. Digitare il PIN a quattro cifre.

È possibile effettuare la scansione delle gamme di frequenza disponibili (in base alla nazione).

I numeri di programma assegnati automaticamente potrebbero non corrispondere ai numeri di programma ef

fettivi o desiderati.

Se un canale è stato bloccato mediante la funzione Blocco canali, comparirà la schermata di inserimento del PIN.

Sorgente antenna per la memorizzazione

Digitale e Analogico: Canali digitali e analogici.

Digitale: Canale digitale.

Analogico: Canale analogico.

QuandosiselezionaCable→Digital&Analogue o Cable→Digital:

Inserire un valore per ricercare i canali via cavo.

Modricerca→Completa/Rete/Rapida

Network ID: Visualizza il codice di identificazione del network.

Frequenza: Visualizza la frequenza del canale. (Varia in base alla nazione)

Modulazione: Visualizza i valori di modulazione disponibili.

Symbol Rate: Visualizza i valori di symbol rate disponibili.

Scorrere tutti i canali per le stazioni emittenti attive e memorizzarle nella memoria del televisore.

Per interrompere la funzione Memorizzazione auto, premere ENTER E

Verrà visualizzato il messaggio Interrompere Memorizzazione auto?.

Selezionare Yes premendo ◄ o ► quindi premere ENTER E

INFO C H L I S T AD Nazione  ▶

Memorizzazionemanuale

BN68-02328D-00L04.indb 10 2009-05-14 �� 2:35:50Italiano - 11

Memorizzazione manuale

Ricerca un canale manualmente e lo memorizza nella memoria TV.

Se un canale è stato bloccato mediante la funzione Blocco canali, comparirà la schermata di inserimento del PIN.

Memorizzazione manuale dei canali digitali.

Canale digitale è disponibile solo in modalità DTV.

Canale: Impostare il numero del canale mediante i tasti ▲, ▼ o i tasti numerici (0~

Frequenza: Impostare la frequenza utilizzando i tasti numerici.

Larg. di banda: Impostare la larghezza di banda mediante i tasti ▲, ▼ o i tasti numerici (0~

Al termine, i canali vengono aggiornati nell'elenco dei canali.

Memorizzazione manuale dei canali analogici.

Programma (Numero di programma da assegnare a un canale): Impostare il numero del programma mediante i tasti ▲, ▼ o

i tasti numerici (0~

Sistemaaudio→BG/DK/I/L: Impostare il sistema audio utilizzando i tasti ▲ o ▼.

Canale (quando si conosce il numero del canale da memorizzare): Premere ▲ o ▼ per selezionare C (Antenna) o S (Cavo).

Premere il tasto ►, quindi premere ▲, ▼ o un tasto numerico (0~9) per selezionare il numero desiderato.

E’ anche possibile selezionare direttamente il numero del canale premendo i tasti numerici (0~9).

Se l’audio è anomalo o assente, riselezionare lo standard audio richiesto.

Ricerca (quando non si conosce il numero del canale): Premere il tasto ▲ o ▼ per avviare la ricerca. Il sintonizzatore ef

la scansione della gamma di frequenza fino a quando appare il primo canale o il canale selezionato.

Memorizza (quando si memorizza il canale e il numero di programma corrispondente): Impostare su OK premendo

P (modalità Programma): Una volta completata la sintonizzazione, alle emittenti della propria area viene assegnato

un numero compreso tra P00 e P99. In questa modalità, è possibile selezionare un canale digitando il numero

C (modalità Antenna): È possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascuna

S (modalità Cavo): E’ possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascun

Opzione ricerca via cavo (in base alla nazione)

Imposta ulteriori opzioni di ricerca quali frequenza e symbol rate per ricerche network via cavo.

Frequenza inizio (frequenza iniziale): Imposta la frequenza di avvio (Può essere diversa a seconda del paese)

Frequenza arresto (frequenza finale): Imposta la frequenza di arresto (Può essere diversa a seconda del paese)

Modulazione: Visualizza i valori di modulazione disponibili.

Symbol Rate: Visualizza i valori di symbol rate disponibili.

Guida Compl / Mini Guida

Le informazioni EPG (Electronic Programme Guide) sono fornite dall’emittente. Le voci relative ai programmi potrebbero risultare

vuote o non aggiornate, a seconda delle informazioni trasmesse dall'emittente su un determinato canale. La schermata viene

aggiornata automaticamente non appena sono disponibili nuove informazioni.

È anche possibile visualizzare il menu della guida semplicemente premendo il tasto GUIDE. (Per configurare la Guida

Predefinita, vedere le relative descrizioni.)

Visualizza la informazioni sui programmi ordinate in segmenti di un’ora. Sono comprese due ore di programmi che è possibile

scorrere in avanti o indietro.

Su ogni riga della Mini guida del canale corrente sono riportate le informazioni relative a ogni programma partendo dal programma

corrente in avanti in ordine di orario.

E’ possibile scegliere se visualizzare la Guida Compl o la Mini Guida premendo il tasto GUIDE del telecomando.

Per le istruzioni dettagliate sull’uso di Elenco canali, vedere la sezione Gestione dei canali.

È possibile selezionare queste opzioni semplicemente premendo il tasto CH LIST sul telecomando.

, i canali verranno attivati secondo l'elenco canali selezionato.

I canali verranno attivati secondo l'elenco canali memorizzato.

I canali verranno attivati secondo l'elenco canali preferiti.

Se la ricezione è chiara, non è necessario sintonizzare il canale poiché questa operazione viene effettuata automaticamente

durante le operazioni di ricerca e memorizzazione. Se tuttavia il segnale risulta debole o distorto, può essere necessario

sintonizzare il canale manualmente.

I canali sintonizzati e memorizzati sono evidenziati da un asterisco “*” alla destra del numero del canale nel relativo riquadro.

Per reimpostare la sintonia, selezionare Reset premendo il pulsante ▲ o ▼, quindi premere ENTER E

E' possibile sintonizzare solo i canali TV analogici.

Uso della Guida Completa / Mini Guida

Guardare un programma nell'elenco EPG Selezionare il programma premendo il tasto ▲, ▼, ◄, ► .

Uscire dalla guida Premere il tasto blu.

Se si seleziona il programma successivo, appare l’icona dell’orologio che indica la visione programmata. Premendo

nuovamente il tasto ENTER E

, premere ◄, ► per selezionare Annulla Program; la programmazione verrà annullata e il

simbolo a forma di orologio sparirà.

Visualizzare le informazioni su un programma Selezionare il programma desiderato premendo il tasto ▲, ▼, ◄, ► .

Premere il tasto INFO quando il programma desiderato è evidenziato.

Il titolo del programma appare in alto al centro dello schermo.

Cliccare sul tasto INFO per ottenere maggiori informazioni. Le informazioni dettagliate includono numero del canale, durata,

barra di stato, livello d'età impostato per il programma, informazioni sulla qualità video (HD/SD), modalità audio, sottotitoli o

teletext, lingua dei sottotitoli o del teletext e una breve descrizione del programma evidenziato. ‘...’

appare quando la descrizione

Alterna tra la Mini Guida e la Guida Compl Premere ripetutamente il tasto rosso.

In modalità Guida Compl

Scorrere velocemente indietro (24 ore).

Scorrere velocemente avanti (24 ore).

Premere ripetutamente il tasto verde.

Premere ripetutamente il tasto giallo.

Usando questo menu è possibile aggiungere, eliminare o impostare i canali preferiti e utilizzare la guida dei programmi per le

trasmissioni digitali.

Mostra tutti i canali attualmente disponibili.

Mostra tutti i canali aggiunti.

Mostra tutti i canali preferiti.

Per selezionare i canali preferiti impostati, premere FAV.CH sul telecomando.

Mostra tutti i canali prenotati.

Selezionare un canale nella schermata Tutti i Canali, Canali aggiunti o Preferiti premendo i tasti ▲ / ▼, quindi premere

. Ora è possibile guardare il canale selezionato.

Uso dei tasti colorati nell'elenco dei canali

Rosso (Tipo canale): Alterna tra TV, Radio, Dati / Altro e Tutto.

Verde (Zoom): Ingrandisce o riduce il numero di un canale.

Giallo (Selezione): Seleziona più elenchi di canali. E’ possibile utilizzare contemporaneamente le funzioni Aggiungi /

Elimina o Aggiungi a Preferiti/ Elimina da Preferiti per più canali alla volta. Selezionare i canali desiderati e premere il

tasto giallo per impostare tutti i canali selezionati contemporaneamente. Il simbolo

compare a sinistra dei canali

TOOLS (Strumenti): Visualizza i menu Elimina (o Aggiungi), Aggiungi a Preferiti (o Elimina da Preferiti), Blocca (o

Sblocco), Timer visione, Modifica nome canale, Modifica numero canale, Ordina, Seleziona tutti (o Deseleziona

tutti), Memorizzazione auto. (Il menu Options può essere diverso in base alla situazione).

Icone sullo stato del canale

: Canale selezionato mediante il tasto giallo.

: Canale impostato come preferito.

: Programma attualmente trasmesso.

: Programma prenotato

Menu Elenco canali Opzione (in Tutti i Canali / Canali aggiunti / Preferiti)

Premere il tasto TOOLS per usare il menu Option.

Gli elementi del menu Option possono differire in base allo stato del canale.

E' possibile eliminare o aggiungere un canale per visualizzare i canali desiderati.

Tutti i canali eliminati saranno visibili nel menu Tutti i Canali.

Se il canale in elenco è evidenziato in grigio, significa che il canale è stato eliminato.

Il menu Aggiungi viene visualizzato solo per i canali eliminati.

E’ anche possibile eliminare un canale nel menu Canali aggiunti o Preferiti allo stesso

Aggiungi a Preferiti / Elimina da Preferiti

I canali che si guardano più di frequente possono essere impostati come preferiti.

Premere il tasto TOOLS per visualizzare il menu Strumenti. E' inoltre possibile impostare aggiunte (o cancellazioni) tra i

canali Preferiti selezionando Strumenti→Aggiungi

aPreferiti (o Elimina da Preferiti).

’ verrà evidenziato e il canale verrà impostato come preferito.

Tutti i canali preferiti saranno visibili nel menu Preferiti.

E’ possibile bloccare un canale in modo che non possa essere selezionato e visualizzato.

Questa funzione è disponibile solo quando la funzione Blocco canali è impostata su On.

Comparirà la richiesta del PIN. Digitare il PIN a quattro cifre.

Il PIN predefinito di un nuovo apparecchio TV è ‘0-0-0-0’. E’ possibile modificare il PIN selezionando Cambia PIN nel menu.

Verrà visualizzato il simbolo ‘

’ e il canale verrà bloccato.

Se si è effettuata la prenotazione di un canale, all’ora stabilita verrà visualizzato il canale prenotato anche durante la visione di un

altro canale contenuto nell'Elenco canali. Per prenotare un programma, impostare prima l’orario corrente.

E' possibile prenotare solo i canali memorizzati.

È possibile impostare il canale, il giorno, il mese, l'anno,l'ora e i minuti premendo direttamente i tasti numerici del

Durante le prenotazione di un programma comparirà il menu Programmato.

Digital Programme Guide e Visualizzazione prenotazione

Selezionando un canale digitale e premendo il tasto ►, comparirà la Programme Guide del canale. Per prenotare un

programma seguire le procedure descritte sopra.

Modifica nome canale (solo canali analogici)

Ai canali è possibile attribuire un nome in modo da visualizzarlo durante la visione.

I nomi dei canali digitali trasmessi vengono automaticamente assegnati e non possono essere modificati.

Modifica numero canale (solo canali digitali)

È anche possibile impostare il numero di canale premendo i tasti numerici sul telecomando.

Ordina (solo canali analogici)

Questa operazione consente di modificare i numeri di programma dei canali memorizzati. Questa operazione può essere

necessaria dopo la memorizzazione automatica dei canali.

Seleziona tutto / Deselez tutto

Seleziona tutto: Seleziona tutti i canali presenti nell'elenco dei canali.

Deselez tutto: E' possibile selezionare e deselezionare tutti i canali selezionati.

E’ possibile selezionare Deselez tutto solo quando è stato selezionato almeno un canale.

Per la descrizione dettagliata delle procedure per l'impostazione delle opzioni, vedere le istruzioni 'Menu Canale'.

Se un canale è stato bloccato mediante la funzione Blocco canali, comparirà la schermata di inserimento del PIN.

Menu Elenco canali Opzione (in Programmato)

E' possibile visualizzare, modificare o annullare una prenotazione.

Premere il tasto TOOLS per usare il menu Option.

Selezionare questa funzione per modificare una prenotazione.

Selezionare questa funzione per annullare una prenotazione.

Selezionare questa funzione per visualizzare una prenotazione.

(E' inoltre possibile modificare le informazioni relative alla prenotazione.)

Selezionare tutti i programmi prenotati.

IMMAGINE Configurazione del menu Picture

È possibile selezionare il tipo di immagine che più corrisponde alle proprie esigenze.

Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ inoltre possibile impostare

la modalità dell’immagine selezionando Strumenti→Modalitàimmagine.

Imposta l’immagine da visualizzare in alta definizione in un ambiente luminoso.

Imposta l’immagine per una visualizzazione ottimale in condizioni di luce normali.

Seleziona l'immagine per una visione ottimale, confortevole per la vista.

Questa funzione non è disponibile in modalità PC.

Imposta l'immagine per una visualizzazione confortevole in un ambiente buio.

Retroillumin / Contrasto / Luminosità / Nitidezza / Colore / Tinta (V/R)

Il televisore ha diverse opzioni che consentono di controllare la qualità dell'immagine.

Retroillumin: Regola la luminosità della retroilluminazione del LED.

Contrasto: Regola il livello di contrasto dell'immagine.

Luminosità: Regola il livello di luminosità dell’immagine.

Nitidezza: Regola la definizione dei bordi dell'immagine.

Colore: Regola la saturazione dei colori dell'immagine.

Tinta (V/R): Regola la tonalità delle tinte dell'immagine.

Nelle modalità analogiche TV, Est., AV del sistema PAL, non è possibile utilizzare la funzione Tinta (V/R).

Apportando le modifiche ai valori Retroillumin, Contrasto, Luminosità, Nitidezza, Colore o Tinta (V/R), il menu OSD verrà

regolato di conseguenza.

In modalità PC, è possibile modificare solo i parametri Retroillumin, Contrasto e Luminosità.

Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a un ingresso

E' possibile ridurre signicativamente il consumo di energia, e i costi ad esso associati, diminuendo la luminosità dello

Impostazioni avanzate

I nuovi TV Samsung permettono di impostare ancora più precisamente la visualizzazione delle

immagini rispetto ai modelli precedenti.

Impostazioni avanzate è disponibile in modalità Standard o Film.

In modalità PC, è possibile modificare solo i parametri Contrasto Dinamico, Gamma e

Bilan bianco tra le opzioni della voce Impostazioni avanzate.

Tonalitànero→Off/Scuro/Piùscura/Extrascura

Consente di selezionare il livello di nero dello schermo per regolare la profondità dell'immagine.

ContrastoDinamico→Sposta/Basso/Medio/Alta

Consente di regolare in modo ottimale il livello di contrasto dello schermo.

Consente di regolare l’intensità dei colori primari (rosso, verde, blu).

■ Modalità :Standard ▶Retroillumin :7Contrasto :95Luminosità :45Nitidezza :50Colore :50Tinta(V/R) :V50/R50Impostazioniavanzateimmagine 7

U Sposta L Regola E Conf. R Ritorno▲Retroillumin ▼

Tonalitànero :Off  ▶

ContrastoDinamico :Medio

Spaziocolore :Nativa

Miglioraimmbordi :On

Impostazioniavanzate

BN68-02328D-00L04.indb 15 2009-05-14 �� 2:35:51Italiano - 16

Spazio colore è la matrice di colori composta dai colori rosso, verde e blu. Per scoprire lo straordinario mondo dei colori naturali

basta selezionare lo spazio colore preferito.

Automatico: Auto Spazio colore regola automaticamente la tonalità più naturale dei colori basata sulle sorgenti del

Nativa: Native Spazio colore offre tonalità di colore ricche e profonde.

Personaliz: Regola la gamma colore per adattarla alle proprie preferenze.

Una volta modificato il valore, lo schermo viene automaticamente regolato di conseguenza.

Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a un ingresso

esempio, se si ha un lettore DVD connesso alla porta HDMI 1 e correntemente selezionato, verranno memorizzate le

impostazioni e le regolazioni per il lettore DVD.

Colore: Rosso, Verde, Blu, Giallo, Ciano o Magenta

Colore è disponibile quando l’opzione Spazio colore è impostata su Personaliz.

Colore, è possibile regolare i valori RGB per i colori selezionati.

Per reimpostare il valore RGB regolato, selezionare Reset.

Rosso: Regola il livello di saturazione di rosso del colore selezionato.

Verde: Regola il livello di saturazione di verde del colore selezionato.

Blu: Regola il livello di saturazione di blu del colore selezionato.

Reset: Ripristina le impostazioni dello spazio colore ai valori predefiniti.

Consente di regolare la temperatura del colore per ottenere immagini più naturali.

R-Offset: Regola l'intensità del colore rosso.

G-Offset: Regola l'intensità del colore verde.

B-Offset: Regola l'intensità del colore blu.

R-Gain: Regola la luminosità del colore rosso.

G-Gain: Regola la luminosità del colore verde.

B-Gain: Regola la luminosità del colore blu.

Reset: Consente di ripristinare i valori predefiniti di bilanciamento del bianco.

E’ possibile enfatizzare il tono ‘incarnato’ dell’immagine.

Una volta modificato il valore, lo schermo viene automaticamente regolato di conseguenza.

Miglioraimmbordi→Off/On

E' possibile enfatizzare i contorni degli oggetti dell'immagine.

Impostando la modalità xvYCC su on, si noterà un miglioramento nei dettagli e nel colore durante la visione di un film da un

dispositivo esterno (per es. un lettore DVD) collegato alla porta HDMI o Component IN.

xvYCC è disponibile quando la modalità dell'immagine è impostata a Film, e l'ingresso esterno è impostato su HDMI o Comp..

Questa funzione potrebbe non essere supportata dal dispositivo esterno in uso.

In modalità PC, è possibile modificare solo i parametri Toni colore e Formato tra le

opzioni della voce Opzioni immagine.

Tonicolore→Freddo/Normale/Caldo1/Caldo2/Caldo3

Caldo1, Caldo2 o Caldo3 vengono attivate solo quando la modalità Immagine è Film.

Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno

connesso a un ingresso TV.

Occasionalmente è possibile variare la dimensione dell'immagine sullo schermo. Il televisore

ha diverse possibilità di dimensione, ognuna adatta a dare i migliori risultati con specifici tipi di ingressi video. Il ricevitore via cavo/

satellitare potrebbe anch'esso avere la propria serie di dimensioni preimpostate. In generale, tuttavia, si consiglia la visione il più

possibile nel formato 16:9.

E' possibile selezionare queste opzioni semplicemente premendo il tasto P.SIZE sul telecomando.

Automatico: Regola automaticamente la dimensione dell'immagine su un formato 16:9.

16:9: Regola la dimensione dell’immagine su 16:9, un valore appropriato per visualizzare DVD o trasmissioni panoramiche.

Wide Zoom: Aumenta le dimensioni dell’immagine a oltre 4:3.

Zoom: Ingrandisce il formato 16:9 (in senso verticale) per adattarlo alle dimensioni dello schermo.

4:3: Questa è l’impostazione predefinita per un filmato video o una trasmissione normale.

Adatta a schermo: Utilizzare questa funzione per visualizzare l'immagine completa con segnali HDMI (720p/1080i/1080p) o

Comp. (1080i/1080p).

A seconda del tipo di sorgente di ingresso, le opzioni relative alla dimensione dell'immagine possono variare.

Le voci disponibili variano in base alla modalità selezionata.

In modalità PC, è possibile regolare solo i formati 16:9 e 4:3.

Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a un ingresso

Se si visualizza una immagine fissa per oltre due ore, sullo schermo potrebbe apparire una immagine residua temporanea.

Wide Zoom: Premere il tasto ► per selezionare Posizione, quindi premere ENTER E

. Per spostare la schermata in alto o in

basso, utilizzare il tasto ▲ o ▼. Quindi premere il tasto ENTER E

Zoom: Premere il tasto ► per selezionare Posizione, quindi premere ENTER E

. Per spostare l’immagine in alto o in basso,

utilizzare il tasto ▲ o ▼. Quindi premere il tasto ENTER E

. Premere il tasto ► per selezionare Formato, quindi premere

. Premere il tasto ▲ o ▼ per aumentare o ridurre la dimensione dell’immagine in direzione verticale. Quindi

premere il tasto ENTER E

Dopo aver selezionato l’opzione Adatta a schermo in HDMI (1080i / 1080p) o Comp. (1080i / 1080p): Selezionare Posizione

premendo il tasto ◄ o ►. Utilizzare il tasto ▲, ▼, ◄ o ► per spostare l’immagine.

Reset: Premere il tasto ◄ o ► per selezionare Reset, quindi premere ENTER E

. E' possibile azzerare le impostazioni.

Usando la funzione Adatta a schermo con un ingresso HDMI 720p, 1 riga verrà tagliata all’inizio, alla fine, a sinistra e a

destra come nella funzione Overscan.

Modschermo→16:9/WideZoom/Zoom/4:3

Quando si imposta la dimensione dell’immagine su Automatico su un televisore con formato wide 16:9, è possibile determinare o

meno le dimensioni dell’immagine da visualizzare nel formato 4:3 WSS (Wide Screen Service). Ogni nazione europea richiede un

formato dell’immagine diverso e questa funzione deve essere quindi selezionata dall’utente.

16:9: Imposta l’immagine sul formato wide 16:9.

Wide Zoom: Aumenta le dimensioni dell’immagine a oltre 4:3.

Zoom: Ingrandisce verticalmente la dimensione dell'immagine sullo schermo.

4:3: Imposta l’immagine sul formato 4:3.

Questa funzione è disponibile in modalità Automatico.

Questa funzione non è disponibile in modalità PC, Comp. o HDMI.

DigitalNR→Off/Basso/Medio/Alta

Se il segnale ricevuto dal televisore è debole, è possibile attivare la funzione Digital Noise Reduction per ridurre i disturbi statici e

l’effetto ‘ghosting’ sullo schermo.

Se il segnale è debole, selezionare una delle altre opzioni disponibili fino a ottenere la migliore qualità visiva.

LivellodineroHDMI→Normale/Basso

Consente di selezionare il livello di nero dello schermo per regolare la profondità dell'immagine.

Questa funzione è attiva solo quando un dispositivo esterno viene collegato al televisore mediante una porta HDMI (segnali

U Sposta E Conf. R Ritorno Opzioniimmagine

BN68-02328D-00L04.indb 17 2009-05-14 �� 2:35:52Italiano - 18

ModalitàFilm→Off/Auto1/Auto2

Il televisore può essere impostato automaticamente nel senso desiderato, per elaborare i segnali dei film provenienti da tutte le

sorgenti e per regolare l'immagine in modo da ottenere una visualizzazione ottimale.

Modalità Film è supportata in modalità TV, AV, COMPONENT (480i / 1080i) e HDMI (480i / 1080i).

Off: Disattiva la funzione Modalità Film.

Auto1: Regola automaticamente l'immagine alla migliore qualità possibile per la visione di un film.

Auto2: Ottimizza automaticamente il testo visualizzato sullo schermo (esclusi i sottotitoli) durante la visione di un film.

100HzMotionPlus→Off/Chiaro/Standard/Lineare/Personaliz/Demo

Elimina l’effetto ’trascinamento’ dalle scene in rapido movimento per offrire una visione più nitida delle immagini.

Se si attiva 100Hz Motion Plus, lo schermo potrebbe risultare disturbato. In questo caso, impostare 100Hz Motion Plus su

Off: Disattiva la modalità 100Hz Motion Plus.

Chiaro: Imposta la modalità 100Hz Motion Plus al minimo.

Standard: Imposta la modalità 100Hz Motion Plus su un valore medio.

Lineare: Imposta la modalità 100Hz Motion Plus su un valore massimo.

Personaliz: Regola lo sfarfallio e il livello di riduzione delle vibrazioni in base alle proprie preferenze.

Rid distorsione: Regola il livello di sfarfallio dalle sorgenti video.

Rid vibrazione: Regola il livello di vibrazioni dalle sorgenti video durante la riproduzione di un video.

Reset: Ripristina le impostazioni personalizzate.

Demo: Visualizza la differenza tra l’attivazione e la disattivazione della modalità 100Hz Motion Plus.

ModalitàSoloblu→Off/On

Questa funzione è solo per gli utenti esperti in grado di regolare le misurazioni del dispositivo

AV. Questa funzione visualizza solo

il segnale blu rimuovendo i segnali rosso e verde dal video, in modo da offrire un ef

fetto Blue Filter utile per regolare le opzioni

Colour e Tint delle apparecchiature video quali lettori DVD, impianti Home Theater, ecc. Questa funzione consente di regolare

a livello di segnale le opzioni Colour e Tint di qualsiasi dispositivo video che utilizzi modelli di tipo Color Bar Pattern per i colori

Rosso/Verde/Blu/Ciano/Magenta/Giallo, senza l'uso di un ulteriore Blue Filter.

Modalità Solo blu è disponibile solo quando la modalità immagine è impostata su Film o Standard.

Resetimmagine→Azzeramodalitàimmagine/Annul

Ripristina tutte le impostazione dell'immagine ai valori predefiniti.

Azzera modalità immagine: I valori dell'immagine corrente tornano alle impostazioni predefinite.

N BN68-02328D-00L04.indb 18 2009-05-14 �� 2:35:52Italiano - 19

Uso del televisore come uno schermo PC Impostazione del software del PC (basato su Windows XP)

Di seguito vengono illustrate le impostazioni di visualizzazione di Windows per un PC tipico.

Le schermate visualizzate sul PC possono differire in base alla versione di Windows e alla

scheda video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di

base per la configurazione sono applicabili in quasi tutti i casi. (In caso contrario, contattare la

casa costruttrice del computer oppure un rivenditore Samsung.)

Fare clic sul ‘Pannello di controllo’ nel menu Start di Windows.

Quando appare la finestra del pannello di controllo, fare clic su ‘Aspetto e temi’. Verrà

visualizzata una finestra di dialogo.

Quando appare la finestra del pannello di controllo, fare clic su ‘Schermo’. Verrà

visualizzata una finestra di dialogo.

Fare clic sulla scheda ‘Impostazioni’ nella finestra di dialogo.

Impostazione della dimensione corretta (risoluzione) - Ottimale: 1920 x 1080 pixel

Se la finestra di dialogo delle impostazioni contiene un’opzione relativa alla frequenza

verticale, il valore corretto è ‘60’ o ‘60 Hz’. In caso contrario, fare clic su ‘OK’ e uscire dalla finestra di dialogo.

Modalità di visualizzazione

Se il segnale del sistema equivale alla modalità del segnale standard, lo schermo viene automaticamente regolato. Se il segnale

del sistema non equivale alla modalità del segnale standard, regolare la modalità riferendosi alla guida dell'utente della scheda

video; in caso contrario potrebbe non essere visualizzata alcuna immagine. Per le modalità video elencate alla pagina successiva,

l'immagine a schermo è stata ottimizzata durante la produzione.

Ingresso D-Sub e HDMI/DVI Modalità Risoluzione Frequenza orizzontale

Frequenza di clock dei

1920 x 1080p 67,500 60,000 148,500 +/+

Quando si effettua una connessione mediante cavo HDMI / DVI, è necessario utilizzare la porta HDMI IN 1(DVI).

La modalità interlacciata non è supportata.

Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard.

Le modalità Separate e Composite sono supportate. Il formato SOG non è supportato.

Se il cavo VGA è di scarsa qualità o troppo lungo, in alta risoluzione (1920x1080) le immagini possono risultare disturbate.

Configurazione del televisore con il PC Preimpostazione: Premere il tasto SOURCE per selezionare la modalità PC.

Usare la funzione Auto Adjust per far sì che il televisore regoli automaticamente i segnali video

La funzione sintonizza automaticamente le impostazioni e regola i valori della frequenza e le

Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ anche possibile impostare

la funzione Auto Adjustment selezionando Strumenti→Regolazioneauto.

Questa funzione non è disponibile in modalità DVI-HDMI.

Lo scopo della regolazione della qualità dell’immagine è quello di eliminare o ridurre eventuali

disturbi di visualizzazione. Se non si riesce a eliminare il disturbo mediante sintonizzazione,

regolare la frequenza nel modo migliore possibile (Grossa) ed eseguire nuovamente la

sintonizzazione fine. Una volta ridotto il disturbo, regolare l’immagine in modo che sia

perfettamente centrata sullo schermo.

Posizione PC Regolare la posizione dello schermo del PC se non si adatta allo schermo del televisore.

Premere il tasto ▲ o ▼ per regolare la posizione verticale. Premere il tasto ◄ o ► per regolare

la posizione orizzontale.

È possibile sostituire tutte le impostazioni dell'immagine ripristinando i valori di fabbrica.

■ Luminosità :45Nitidezza :50 Regolazioneauto  ▶ SchermoImpostazioniavanzateOpzioniimmagineResetimmagineimmagineGrossa   50Fine   0Posizione PC Resetimmagine U Sposta E Conf. R RitornoSchermo BN68-02328D-00L04.indb 20 2009-05-14 �� 2:35:52Italiano - 21

SUONO Configurazione del menu audio

Modalità→Standard/Musica/Film/Vocecristallina/Personaliz

Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ inoltre possibile impostare

la modalità audio selezionando Strumenti→Modalitàaudio.

Standard: Seleziona la modalità audio normale.

Musica: Enfatizza la musica rispetto alle voci.

Film: Offre la migliore qualità audio per la visione di film.

Voce cristallina: Enfatizza i dialoghi rispetti altri altri suoni.

Personaliz: Richiama le impostazioni audio personalizzate.

Le impostazioni audio possono essere regolate in base alle proprie preferenze personali.

Modalità: Seleziona la modalità audio tra quelle predefinite.

Bilanciamento L/R: Controlla il bilanciamento degli altoparlanti sinistro e destro.

100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Regolazione larghezza di banda): Per regolare il livello delle diverse frequenze di

Reset: Ripristina le impostazione predefinite dell’equalizzatore.

SRSTruSurroundHD→Off/On

SRS TruSurround HD è una tecnologia SRS brevettata che risolve il problema della riproduzione di contenuti multicanale 5.1 su

due altoparlanti. TruSurround offre una straordinaria esperienza Surround Sound virtuale attraverso un sistema di riproduzione a

due altoparlanti, inclusi gli altoparlanti interni del televisore. È pienamente compatibile con tutti i formati multicanale.

Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ possibile impostare la funzione SRS TruSurround HD

selezionando Strumenti→SRSTSHD.

È possibile modificare la lingua predefinita. Visualizza le informazioni sulla lingua relative alla trasmissione in corso.

Durante la visione di un canale digitale, è possibile selezionare questa funzione.

E' possibile selezionare solo una delle lingue trasmesse.

Formatoaudio→MPEG/DolbyDigital

Quando l’audio è generato sia dall’altoparlante principale sia dal ricevitore audio, potrebbe prodursi un effetto di eco a causa della

diversa velocità di decodifica dei due dispositivi. In questo caso, attivare la funzione TV Speaker.

Durante la visione di un canale digitale, è possibile selezionare questa funzione.

Il formato audio dipende dal segnale trasmesso dall'emittente.

Questa funzione audio ausiliaria fornisce una traccia audio aggiuntiva per aiutare le persone con problemi visivi. Questa funzione

gestisce il flusso audio per l’opzione AD (Descrizione audio), quando è trasmesso insieme all’Audio principale dall'emittente. Gli

utenti possono attivare o disattivare la funzione Descrizione audio selezionando Acceso o Of

f e regolarne il volume.

Premere il tasto AD sul telecomando per selezionare Off o On.

Descrizioneaudio→Off/On

Attiva e disattiva la funzione Audio Description.

E’ possibile regolare il volume della funzione Descrizione audio.

Volume è attivo quando la funzione Descrizione audio è impostata su On.

Durante la visione di un canale digitale, è possibile selezionare questa funzione.

Volumeauto→Off/On

Le condizioni del segnale variano a seconda dell’emittente, ma non è pratico regolare il volume ogni volta che si cambia canale.

Questa funzione consente di regolare automaticamente il volume del canale desiderato diminuendo il livello dell’uscita audio

quando il segnale di modulazione è alto, oppure aumentando il livello dell’uscita audio quando il segnale di modulazione è basso.

❑ Modalità :Personaliz ▶EqualizzatoreSRSTruSurroundHD :OffLinguaaudio :----Formatoaudio :----DescrizioneaudioVolumeauto :OffSelezionealtoparlante :AltoparlanteTVSuono BN68-02328D-00L04.indb 21 2009-05-14 �� 2:35:53Italiano - 22

Selezione altoparlante

Durante la visione del televisore con un sistema Home theatre collegato, disattivare gli altoparlanti in modo da poter ascoltare

l'audio proveniente dagli altoparlanti esterni del sistema Home theatre.

Altoparlante est: Per ascoltare l'audio proveniente dagli altoparlanti esterni (Home Theatre).

Altoparlante TV: Per ascoltare l’audio tramite gli altoparlanti del televisore.

I tasti di regolazione del volume e il tasto MUTE non sono attivi quando Selezione altoparlante è impostato su Altoparlante

Selezionando Altoparlante est nel menu Selezione altoparlante, le impostazioni dell’audio saranno limitate.

RF / AV / Comp. / PC / HDMI RF / AV / Comp. / PC / HDMI Altoparlante TV Uscita audio Uscita audio

Nessun segnale video Muto Muto

Resetimpostazioniaudio→Azzeratutto/Azzmodaudio/Annulla

E' possibile ripristinare le impostazioni audio ai valori di fabbrica.

Azz mod audio: I valori correnti tornano alle impostazioni predefinite.

Selezione della modalità audio

E' possibile impostare la modalità audio premento il tasto DUAL. Questo tasto consente di visualizzare a schermo la modalità

Tipo di audio Dual 1 / 2 Predenito

Mono MONO Cambio automatico

Stereo STEREO ↔ MONO Dual DUAL 1 ↔ DUAL 2 DUAL 1

Mono MONO Cambio automatico

Se il segnale stereo è debole e si verifica un cambio automatico, passare alla modalità Mono.

Questa funzione è attiva solo con segnale audio stereo. Al contrario, non è attiva con segnale audio mono.

Questa funzione è disponibile solo in modalità TV.

IMPOSTAZIONE Configurazione del menu Setup

E' possibile impostare la lingua dei menu.

Per la descrizione dettagliata delle procedure per l'impostazione delle opzioni, vedere

'Impostazione dell'orario'.

È possibile attivare e disattivare i sottotitoli. Utilizzare questo menu per impostare la modalità sottotitoli. Normale rappresenta il

sottotitolo di base mentre Non udenti è il sottotitolo per le persone con problemi uditivi.

Sottotitoli→Off/On

Attiva e disattiva i sottotitoli.

Modalità→Normale/Nonudenti

Imposta la modalità dei sottotitoli.

Imposta la lingua dei sottotitoli.

Se il programma che si sta guardando non supporta la funzione Non udenti si attiva automaticamente l’opzione Normale

anche se è selezionata la modalità Non udenti.

La lingua predefinita è l'inglese, nel caso in cui la trasmissione non supporti la lingua selezionata.

È possibile selezionare queste opzioni semplicemente premendo il tasto SUBT. sul telecomando.

Testodigitale→Disattiva/Attiva (solo RU)

Se il programma è trasmesso con testo digitale, questa funzione è attivata.

MHEG (Multimedia and Hypermedia Information Coding Experts Group)

Uno standard internazionale per i sistemi di codifica dei dati multimediali e ipermediali. È un sistema più complesso rispetto al

formato MPEG in quanto include collegamenti a dati ipermediali come immagini fisse, servizi di caratteri, animazione, grafica

e file video, oltre ai dati multimediali. MHEG è una tecnologia interattiva con vari campi di applicazione, come sistemi VOD

(Video-On-Demand), ITV (Interactive TV), EC (Electronic Commerce), teleformazione, teleconferenza, librerie digitali e giochi

E' possibile impostare la lingua del Teletext.

La lingua predefinita è l'inglese, nel caso in cui la trasmissione non supporti la lingua selezionata.

Lingua principale audio / Lingua secondaria audio / Lingua principale sottotitoli / Lingua secondaria sottotitoli /

Lingua principale Teletext / Lingua secondaria Teletext

Mediante questa funzione, gli utenti sono in grado di selezionare una delle lingue disponibili. La lingua selezionata viene

impostata automaticamente durante la selezione di un canale.

Modificando l’impostazione della lingua, le opzioni Lingua Sottotitoli, Lingua audio e Lingua

Teletext del menu Lingua vengono

automaticamente impostate sulla lingua selezionata

Le opzioni Lingua Sottotitoli, Lingua audio, e Lingua Teletext del menu Lingua mostrano l’elenco delle lingue supportate dal

canale corrente, dove l’opzione corrente appare evidenziata. Se si modifica una di queste opzioni, la nuova lingua viene

applicata solo al canale corrente. La nuova impostazione non viene invece applicata alle opzioni Lingua principale sottotitoli,

Lingua principale audio o Lingua principale Teletext del menu Preference.

● Plug&PlayLinguamenu :Italiano ▶ Ora TrasmissioneSicurezzaGeneraleImpostazione BN68-02328D-00L04.indb 23 2009-05-14 �� 2:35:53Italiano - 24

Menu CI Ciò permette all'utente di accedere al menu del modulo CAM.

Selezionare il Menu CI in base alla scheda PC.

Info sull'applicazione

Contiene informazioni sul modulo CAM inserito nello slot CI e le visualizza. Le informazioni sull’applicazione sono relative alla

‘SCHEDA CI (CI+)’. È possibile installare il modulo CAM in qualsiasi momento sia mentre il televisore è acceso sia mentre è

Acquistare il modulo CI CAM presso il rivenditore locale o via telefono.

Inserire la scheda ‘SCHEDA CI (CI+)’ nel modulo CAM nella direzione indicata dalla freccia.

Inserire il modulo CAM con la ‘SCHEDA CI (CI+)’ installata nell’alloggiamento common interface. (Inserire completamente

il CAM nella direzione indicata dalla freccia in modo che risulti parallelo allo slot.)

Verificare la visione dell’immagine su un canale a segnale criptato.

Bloccocanali→Off/On

Tramite questa funzione è possibile impedire agli utenti non autorizzati, ad esempio i bambini, di guardare programmi non adatti a

loro, annullando il video e azzerando l’audio.

Prima della comparsa dell’immagine, compare la richiesta del PIN. Digitare il PIN a quattro cifre.

Il PIN predefinito di un nuovo apparecchio TV è ‘0-0-0-0’. E' possibile modificare il PIN selezionando Cambia PIN nel menu.

E' possibile bloccare alcuni canali nell'elenco dei canali.

Blocco canali è disponibile solo in modalità TV.

Cambia PIN E' possibile modificare il numero ID necessario per configurare il televisore.

Prima della comparsa dell’immagine, compare la richiesta del PIN. Digitare il PIN a quattro cifre.

Il PIN predefinito di un nuovo apparecchio TV è ‘0-0-0-0’.

Qualora si sia dimenticato il codice PIN, premere i tasti del telecomando nella sequenza seguente per ripristinare il codice PIN

predenito ‘0-0-0-0’: POWER (Off) →

MUTE→8→2→4→POWER (On).

BloccoCanale→GradoBloccoCanale

Questa funzione consente di immettere un codice PIN di identificazione personale a 4 cifre definito dall’utente per impedire agli

utenti non autorizzati, come ad esempio i bambini, di vedere programmi non adatti a loro.

La voce Grado Blocco Canale può essere diversa in base alla nazione.

Prima della comparsa dell’immagine, compare la richiesta del PIN. Digitare il PIN a quattro cifre.

Il PIN predefinito di un nuovo apparecchio TV è ‘0-0-0-0’. E' possibile modificare il PIN selezionando Cambia PIN nel menu.

Una volta impostata la classificazione dei programmi, verrà visualizzato il simbolo ‘

Cons tutto: Premere per sbloccare tutte le classificazioni dei canali TV.

Bloc tutto: Premere per bloccare tutte le classificazioni dei canali TV.

Modalitàgioco→Off/On

Durante la connessione a una console per videogiochi come PlayStation™ o Xbox™, il gioco sarà più realistico selezionando il

Limitazioni della modalità gioco (Attenzione)

Per scollegare una console per videogiochi e collegare un altro dispositivo esterno, impostare la modalità Modalità gioco

su Off nel menu di impostazione.

Visualizzando il menu TV in modalità Modalità gioco si potrebbe verificare un leggero sfarfallio.

Modalità gioco non è disponibile in modalità TV, PC ed Est.

Se la qualità dell'immagine è scadente quando al televisore è collegato un dispositivo esterno, verificare se la Modalità gioco

è impostata su On. Impostare Modalità gioco su Off e collegare i dispositivi esterni.

Se Modalità gioco è Acceso:

La Modalità immagine viene automaticamente impostata su Standard e non può essere modificata.

La Modalità audio viene automaticamente impostata su Personaliz e non può essere modificata. Regolare l'audio

mediante l'equalizzatore.

La funzione Reset Suono viene attivata. La selezione della funzione Reset dopo l'impostazione dell'equalizzatore

ripristina le impostazione di fabbrica dell'equalizzatore.

Fornisce la qualità ottimale delle immagini per i prodotti SAMSUNG DVD, Blu-ray e Home

Theatre che supportano il formato BD Wise. Collegando tali dispositivi a questo televisore Samsung le immagini saranno ancora più ricche.

Collegare prodotti SAMSUNG che abbiano BD Wise con un cavo HDMI.

Quando BD Wise è impostato su On, la modalità delle immagini viene automaticamente cambiata alla risoluzione ottimale.

BD Wise è disponibile in modalità HDMI.

Risp.energia→Off/Basso/Medio/Alta

/Immagine off / Automatico

Questa funzione regola la luminosità del televisore in modo da ridurre il consumo di energia. Durante la visione notturna del

televisore, impostare l’opzione della modalità Risp. energia su Alta in modo da ridurre l’affaticamento degli occhi oltre al consumo

Selezionando Immagine off, lo schermo si spegne lasciando attivo solo l’audio. Premere un tasto qualsiasi per uscire dalla

modalità Immagine off.

Nel menu Strumenti, la funzione Immagine off non è supportata.

Premere il tasto TOOLS per visualizzare il menu Strumenti. E' inoltre possibile impostare l'opzione Energy Saving

selezionando Strumenti→Risp.energia.

Trasparenzamenu→Luminoso/Scuro

E’ possibile impostare la trasparenza del menu.

E' possibile impostare una melodia da attivare a ogni accensione o spegnimento del monitor

La modalità Melody non funziona

Se il televisore non emette alcun suono significa che è stato premuto il tasto MUTE.

Se non proviene audio dal televisore, ciò potrebbe essere causato dal volume impostato sul minimo mediante il tasto (-).

Se il televisore è stato spento mediante la funzione Timer stand-by.

Effettoluce→Off/ModStdByON/ModvisioneON/Sempre

E’ possibile accendere/spegnere il LED sul pannello frontale del televisore. Spegnerlo per risparmiare energia o qualora non

risultasse confortevole per la visione.

Off: Il LED è sempre spento.

Mod StdBy ON: Il LED è acceso quando il televisore è spento.

Mod visione ON: Il LED è acceso quando si guarda la TV.

Sempre: Il LED è sempre acceso, indipendentemente dalle impostazioni del televisore.

Impostare Effetto luce su Off per ridurre il consumo energetico.

Il colore dei led può differire in base al modello.

L’impostazione dell’orologio è necessaria per utilizzare le varie funzioni di timer del televisore.

L’ora corrente appare ogni volta che si preme il tasto INFO.

Se il cavo di alimentazione viene scollegato, è necessario impostare nuovamente l’orologio.

E’ possibile impostare manualmente o automaticamente l’orario corrente.

Automatico: Imposta automaticamente l’orario corrente utilizzando l’orario inviato dalla

trasmissione digitale.

Manuale: Imposta manualmente l’ora corrente.

In base all'emittente e al segnale, la funzione dell'impostazione automatica dell'orario

potrebbe non essere corretta. In questo caso, impostare l'orario manualmente.

La connessione Antenna o Cavo deve consentire l'impostazione automatica dell'orario.

È possibile impostare manualmente l’ora corrente.

Questa funzione è disponibile solo quando la funzione Modalità orologio è impostata su

È possibile impostare il giorno, il mese, l’anno, l’ora e i minuti premendo direttamente i tasti numerici del telecomando.

Il timer di spegnimento disattiva automaticamente il televisore dopo il tempo impostato (30, 60, 90, 120, 150 e 180 minuti).

Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ inoltre possibile impostare il timer di stand-by selezionando

Strumenti→Timerstand-by.

Per annullare la funzione Timer stand-by selezionare Off.

Timer 1 / Timer 2 / Timer 3

Possono essere impostate tre diverse opzioni del Timer.

Prima è necessario impostare l’orologio.

Impostare l’ora e i minuti e attivare / disattivare.

(Per attivare il timer selezionare Attiva).

Impostare l’ora e i minuti e attivare / disattivare.

(Per attivare il timer selezionare Attiva).

■ Orologio :--:--  ▶Timerstand-by :OffTimer1 :DisattivatoTimer2 :DisattivatoTimer3 :Disattivato  U Sposta E Conf. R Ritorno Ora Plug&PlayLinguamenu :Inglese Ora  ▶ TrasmissioneSicurezza Rete ImpostazioneOrarioTVon L Sposta U Regola E Conf. R Ritorno Timer1 OrarioTVoffVolume00 00 Disattiva00 00 Disattiva 10 Sorgente Antenna CanaleTV ATV 0RipetizioneUnavolta Dom Lun Mar Mer Gio Ven Sab

BN68-02328D-00L04.indb 26 2009-05-14 �� 2:35:54Italiano - 27

Selezionare il livello del volume desiderato.

Sorgente→TV/USB E' possibile selezionare il contenuto del dispositivo TV o USB da riprodurre all'accensione automatica del televisore. Selezionare

TV o USB. (Assicurarsi che al televisore sia collegato un dispositivo USB.)

Nel caso ci sia un solo file fotografico memorizzato sul dispositivo USB, la funzione Slide Show non è disponibile.

Antenna (quando Sorgente è impostata su TV)

Selezionare ATV o DTV.

Canale (quando Sorgente è impostata su TV)

Selezionare il canale desiderato.

Contenuti (quando Sorgente è impostata su USB)

E' possibile selezionare una cartella del dispositivo USB con i file musicali o fotografici da riprodurre all'accensione automatica del

Se il nome della cartella è troppo lungo, la cartella non è selezionabile.

Se il nome della cartella da configurare mediante la funzione Contenuti è troppo lungo, la cartella non è selezionabile.

Selezionare Una volta, Ogni gg, Lun~Ven, Lun~Sab, Sab~Dom, o Manuale.

Quando viene selezionato Manuale, premere il tasto ► per impostare il giorno della settimana. Premere il tasto ENTER E

sul giorno desiderato per visualizzare un simbolo

È possibile impostare l’ora, i minuti e il canale anche premendo i tasti numerici del telecomando.

Spegnimento automatico

Quando il televisore si accende mediante il timer impostato su Acceso, si spegne automaticamente se per 3 ore non viene

premuto alcun tasto di controllo. Questa funzione è disponibile solo se il timer è impostato su

Acceso e impedisce l’eventuale

surriscaldamento del televisore dovuto a un periodo di accensione troppo lungo.

Per selezionare il televisore o altre sorgenti esterne di ingresso quali DVD / lettori Blu-ray /

Ricevitori satellitari (Set-Top Box) collegati al televisore. Utilizzare la funzione per selezionare la

sorgente di ingresso desiderata.

Premere il tasto SOURCE sul telecomando per visualizzare una sorgente del segnale

esterna. La modalità TV può essere selezionata premendo il tasto TV.

TV / Ext. / AV / Component / PC / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB E’ possibile scegliere solo i dispositivi esterni collegati al televisore. In Elenco sorgenti, gli

ingressi collegati verranno evidenziati e ordinati in cima all'elenco. Gli ingressi non collegati

verranno ordinati in fondo all’elenco.

Ext. e PC rimangono sempre attive.

Uso dei tasti colorati del telecomando nell'elenco delle sorgenti

Rosso (Aggiorna): Aggiorna il collegamento ai dispositivi esterni. Premere questo tasto

se la propria sorgente è accesa e collegata ma non compare nell'elenco.

TOOLS (Strumenti): Visualizza i menu Modifica Nome e Informazioni.

VCR / DVD / STB cavo / STB satellite / STB PVR / Ricevitore AV / Giochi / Videocamera / PC / DVI / DVI PC / TV / IPTV /

Blu-ray / HD DVD / DMA Assegnare un nome al dispositivo collegato ai jack di ingresso per semplificare la selezione della sorgente di ingresso.

Quando un PC con una risoluzione di 1920 x 1080 a 60Hz è collegato alla porta HDMI IN 1(DVI) è necessario impostare la

modalità HDMI1/DVI su DVI PC in Modifica Nome della modalità Ingressi.

Quando si collega un cavo HDMI/DVI alla porta HDMI IN 1(DVI), impostare la modalità HDMI1/DVI su DVI o DVI PC alla voce

Modifica Nome della modalità Ingressi. In questo caso, è necessaria una connessione separata per il segnale audio.

In caso di problemi di visualizzazione dell'immagine, eseguire il test pertinente. Verificare il color

pattern sullo schermo per vedere se il problema persiste.

Sì: Se il test pattern non compare oppure presenta disturbi, selezionare Sì. Potrebbe

essersi verificato un problema con il televisore. Contattare il call center Samsung per

richiedere assistenza.

No: Se il test pattern è visualizzato correttamente, selezionare No. Potrebbe essersi

verificato un problema con i dispositivi esterni. Controllare lo stato dei collegamenti. Se il

problema persiste, consultare il manuale dell'utente dei dispositivi esterni.

In caso di problemi di audio, eseguire il test pertinente. Controllare l'audio riproducendo un test

melodico attraverso le casse del televisore.

Se non c'è ritorno audio dagli altoparlanti del televisore, prima di eseguire il test audio

verificare che Selezione altoparlante sia impostato su Altoparlante TV nel menu Suono.

E' possibile ascoltare la melodia durante il test anche se Selezione altoparlante è impostato su Altoparlante est oppure

l'audio è stato disattivato mediante la pressione del tasto MUTE.

Sì: Se durante l'esecuzione del test audio il suono proviene da un solo altoparlante, selezionare Sì. Potrebbe essersi verificato

un problema con il televisore. Contattare il call center Samsung per richiedere assistenza.

No: Se è possibile ascoltare il suono dagli altoparlanti, selezionare No. Potrebbe essersi verificato un problema con i

dispositivi esterni. Controllare lo stato dei collegamenti. Se il problema persiste, consultare il manuale dell'utente dei dispositivi

Testimmagine   ▶

Informazionisulsegnale

BN68-02328D-00L04.indb 28 2009-05-14 �� 2:35:54Italiano - 29

Informazioni sul segnale (solo canali digitali)

Diversamente dai canali analogici, la cui qualità di ricezione può variare da ‘molto disturbata’

a 'chiara', i canali digitali (HDTV)

sono caratterizzati da una perfetta qualità oppure dalla totale mancanza di ricezione. Non è quindi possibile sintonizzare i canali

digitali. Per migliorare la ricezione dei canali digitali disponibili è tuttavia possibile regolare l'antenna.

Se il misuratore della potenza del segnale indica che il segnale è debole, regolare fisicamente l'antenna per aumentare il

segnale. Continuare a regolare l'antenna fino a trovare la posizione migliore per ricevere il segnale in modo ottimale.

Aggiornamento software

Samsung potrà in futuro rendere disponibili aggiornamenti del firmware del televisore. Tali

aggiornamenti possono essere scaricati mediante il televisore se collegato a Internet, o

scaricando il nuovo firmware dal sito samsung.com su un dispositivo USB.

Versione corrente è il software già installato nel televisore.

Software alternativo (Backup) mostra la versione precedente che verrà sostituita.

Il software è rappresentato da ‘Anno/Mese/Giorno_Versione’. Più recente è la data, più

recente la versione del software. Si consiglia di installare la più recente versione disponibile.

Tramite USB Inserire un’unità USB contenente l’aggiornamento del firmware scaricato dal sito samsung.com

nel televisore. Fare attenzione a non disattivare l'alimentazione o rimuovere l'unità USB mentre

l'aggiornamento è in corso. Al termine dell'aggiornamento del firmware, il televisore si spegnerà

e riaccenderà automaticamente. Verificare la versione del firmware dopo avere effettuato

l'aggiornamento (la nuova versione avrà un numero superiore rispetto alla precedente.)

Al termine dell'aggiornamento del software, le impostazioni video e audio modificate torneranno

alle impostazioni predefinite di fabbrica. Si consiglia di scrivere le impostazioni in modo da

poterle facilmente ripristinare dopo l’aggiornamento.

Aggiorna il software mediante il segnale trasmesso.

Se la funzione viene selezionata durante la trasmissione software, questa funzione ricerca il software disponibile e ne scarica

Il tempo necessario per scaricare il software è determinato dallo stato del segnale.

Aggiornamento mod Standby

Per continuare l’aggiornamento software anche quando l’alimentazione principale è attiva, selezionare

Acceso premendo il tasto

▲ o ▼ . 45 minuti dopo l’ingresso in modalità Standby, viene effettuato un aggiornamento manuale. Poiché l’alimentazione

dell’unità si attiva internamente, lo schermo LED potrebbe accendersi lentamente. Questo fenomeno può continuare per più di

un’ora, fino al termine dell’aggiornamento software.

Software alternativo (Backup)

In caso di problemi con il nuovo firmware che possano influenzare il regolare funzionamento del prodotto, è possibile ripristinare la

versione precedente del software.

Se il software è stato cambiato, viene visualizzata la versione corrente.

E' possibile cambiare la versione del software corrente selezionando ‘Software alternativo’.

Guida alla connessione HD Questo menu presenta la modalità di connessione in grado di offrire la qualità ottimale per i televisori HD. Consultare queste

informazioni durante la connessione di dispositivi esterni al televisore.

Fare riferimento a queste informazioni in caso di funzionamento anomalo del televisore o se si desidera aggiornare il software. E'

possibile visualizzare le informazioni relative a call centre, prodotto e metodo di scaricamento del software.

Collegamento di un dispositivo USB

1. Per accendere il televisore premere il tasto POWER.

2. Collegare un dispositivo USB contenente file fotografici e/o musicali al jack USB1 posto sul

pannello laterale del televisore.

Quando viene visualizzata la schermata di selezione Applicazione, premere ENTER E

per selezionare Media Play (USB).

MTP (Media Transfer Protocol) non è supportato.

Il file system supporta FAT16, FAT32 e NTFS.

Alcuni dispositivi audio e videocamere digitali USB possono non essere compatibili con

Media Play supporta solo il dispositivo USB MSC (Mass Storage Class). MSC

è un dispositivo di memorizzazione di massa Bulk-Only Transport. Esempi di

MSC sono le unità Thumb, i Flash Card Reader e le unità USB (le unità HUB USB non sono supportate.)

Collegare direttamente alla porta USB del TV. Se si utilizza un cavo separato,

possono verificarsi problemi di compatibilità USB.

Prima di collegare il dispositivo al televisore, eseguire il backup dei file

per prevenire una perdita accidentale o eventuali danni. SAMSUNG non è

responsabile di eventuali danni ai file dati o perdite di dati.

Non scollegare il dispositivo USB durante il caricamento.

Maggiore è la risoluzione dell’immagine, più lungo è il tempo necessario per visualizzarla sullo schermo.

La risoluzione massima supportata in JPEG è di 15360X8640 pixel.

In caso di file non supportati o danneggiati, comparirà il messaggio ‘Formato file non supportato’.

I file MP3 con DRM precedentemente scaricati da un sito a pagamento non potranno essere riprodotti. Digital Rights

Management (DRM) è una tecnologia che supporta la creazione, la distribuzione e la gestione di contenuti in modo

completo e integrato, compresa la protezione dei diritti e degli interessi dei fornitori dei contenuti, la prevenzione dalla

copia illegale, così come la gestione degli addebiti e dei pagamenti.

Passare da una foto all’altra potrebbe richiedere alcuni secondi. Ora, sullo schermo comparirà l’icona che indica il

caricamento in corso.

Se sono collegati più dispositivi MSC, alcuni di essi potrebbero non essere riconosciuti. Se un dispositivo richiede molta

potenza (più di 500mA o 5V), il dispositivo USB può non essere supportato.

Nel caso in cui, quando si collega o si utilizza un dispositivo USB, venga visualizzato un messaggio che indica la

presenza di sovratensione, il dispositivo potrebbe non essere riconosciuto o non funzionare correttamente.

Utilizzo del tasto Telecomando nel menu Media Play

▲/▼/◄/► Sposta il cursore e seleziona una voce.

ENTER E Attiva la voce attualmente selezionata. Durante la proiezione di diapositive o la riproduzione di

- Premendo il tasto ENTER E

durante una riproduzione, l’esecuzione si arresta in pausa.

- Premendo il tasto ENTER E

durante una pausa, l’esecuzione riprende.

Riproduce o interrompe la proiezione di diapositive o la riproduzione di un brano musicale.

RETURN Ritorna al menu precedente.

TOOLS Esegue varie funzioni nei menu Foto e Musica.

Arresta la proiezione di diapositive o la riproduzione del file musicale in corso.

Passa al gruppo precedente/successivo.

INFO Mostra le informazioni relative al file.

MEDIA.P Esce dalla modalità Media Play.

EXIT, TV Interrompe la modalità Media Play e torna alla modalità TV.

Questa funzione consente di visualizzare e riprodurre file fotografici e/o musicali memorizzati su dispositivi USB MSC (Mass

Utilizzando file multimediali senza licenza, il prodotto potrebbe non funzionare correttamente.

Accesso al menu Media Play (USB)

1. Premere il tasto MENU. Premere il tasto ▲ o ▼ per selezionare Applicazione,

quindi premere il tasto ENTER E

2. Premere il tasto ▲ o ▼ per selezionare Media Play (USB), quindi premere il tasto

Viene visualizzato il menu Media Play (USB).

Premere il tasto MEDIA.P sul telecomando per visualizzare il menu Media

Premere il tasto SOURCE sul telecomando per visualizzare l'elenco delle

sorgenti. Quindi premere il tasto ▲ o ▼ per selezionare USB.

Premere il tasto rosso, quindi il tasto ▲ o ▼ per selezionare la memoria USB. Premere il tasto ENTER E

Questa funzione può risultare diversa a seconda della memoria USB utilizzata.

Nella parte inferiore sinistra dello schermo comparirà il nome del dispositivo USB selezionato.

Premere il tasto ◄ o ► per selezionare un'icona (Photo, Music, Setup), quindi premere il tasto ENTER E

Per uscire dalla modalità Media Play premere il tasto MEDIA.P sul telecomando.

Rimozione sicura di un dispositivo USB Il dispositivo può essere rimosso dal televisore in modo sicuro.

1. Premere TOOLS nella schermata di elenco dei file Media Play, o durante la

proiezione di diapositive o la riproduzione di un brano musicale.

Premere il tasto ▲ o ▼ per selezionare Rimozione sicura, quindi premere il

3. Rimuovere il dispositivo USB dal televisore.

Passare alla sezione ‘Elenco gruppi’ o ‘Elenco file’ utilizzando i tasti Su e Giù. Dopo avere selezionato una sezione, premere il

tasto ◄ o ► per selezionare una voce.

Riproducigruppocorrente

Sezione Elenco gruppi

BN68-02328D-00L04.indb 31 2009-05-14 �� 2:35:58Italiano - 32

1 Visualizza gruppi: Il gruppo di ordinamento che contiene il file attualmente selezionato viene evidenziato.

2 File attualmente selezionato: Il file selezionato è quello che è possibile controllare. I file fotografici vengono visualizzati come

3 Dispositivo corrente: Mostra il nome del dispositivo attualmente selezionato. Premere il tasto Rosso per selezionare un

Tasto Rosso (Dispositivo): Seleziona un dispositivo connesso.

4 Informazioni sulla selezione degli elementi: Mostra il numero di file selezionati premendo il tasto Giallo.

Tasto Giallo (Selezione): Seleziona il file dall’elenco. I file selezionati vengono evidenziati con un simbolo

nuovamente il tasto giallo per deselezionare il file.

Tasto TOOLS (Strumenti): Visualizza i menu delle opzioni. (Il menu delle opzioni varia in base allo stato corrente).

Menu Opzione dell’Elenco foto

1. Premere il tasto MEDIA.P.

2. Premere il tasto ◄ o ► per selezionare Photo, quindi premere il tasto

3. Per selezionare la foto desiderata, premere il tasto ◄ o ►.

Selezione di più foto

Per selezionare la foto desiderata, premere il tasto ◄ o ►. Quindi

premere il tasto giallo.

Ripetere l'operazione per selezionare più file di foto.

appare per il file di foto selezionato.

4. Premere il tastoTOOLS.

Il menu delle opzioni varia in base allo stato corrente.

Questo menu consente di avviare una proiezione di diapositive delle foto contenute nel dispositivo USB.

Riproduci gruppo corrente

Questo menu consente di avviare una proiezione di diapositive solo delle foto contenute nel gruppo di ordinamento selezionato.

Deselez tutto (se è selezionato almeno un file)

È possibile deselezionare tutti i file.

che indica che il file corrispondente è selezionato è nascosto.

Le informazioni di un file fotografico includono il nome, la dimensione, la risoluzione, la data di modifica e il percorso.

Usando le stesse procedure durante una proiezione di diapositive, è possibile vedere le informazioni relative ai file fotografici.

Premere il tasto INFO per visualizzare le informazioni.

Il dispositivo può essere rimosso dal televisore in modo sicuro.

Riproducigruppocorrente

BN68-02328D-00L04.indb 32 2009-05-14 �� 2:36:00Italiano - 33

Visualizzazione di una foto o di una proiezione di diapositive

Proiezione di diapositive

1. Premere il tasto ▼ per selezionare la sezione Elenco file.

2. Premere il tastoTOOLS.

Premere il tasto ▲ o ▼ per selezionare Slide show, quindi premere il tasto

Nella proiezione di diapositive verranno utilizzate tutte le foto contenute

Durante la proiezione di diapositive, i file appaiono in sequenza a partire da quello

correntemente visualizzato.

La proiezione di diapositive prosegue in base all’ordine specificato nell'Elenco file.

Impostando l'opzione Musica di sottof su On durante la proiezione delle

diapositive i brani musicali vengono riprodotti automaticamente.

Quando si visualizza un Elenco foto, per iniziare la proiezione di diapositive

Tasti di controllo per la proiezione di diapositive

ENTER E Riproduci/Arresta la proiezione di diapositive.

Riproduci la proiezione di diapositive.

Arresta la proiezione di diapositive.

Esce dalla proiezione diapositive e torna all'elenco delle

Varia la velocità di riproduzione della proiezione.

TOOLS Esegue varie funzioni nei menu Photo.

Riproduce il gruppo corrente

1. Premere il tasto ▲ per passare alla sezione Elenco gruppi.

2. Selezionare un gruppo utilizzando i tasti ◄ e ► .

(Riproduci). Viene avviata una proiezione di diapositive con i

file del gruppo selezionato.

Selezionare i file nella sezione Elenco file contenuti nel gruppo desiderato.

Per passare al gruppo successivo/precedente, premere il tasto

2. Premere il tasto TOOLS.

Premere il tasto ▲ o ▼ per selezionare Riproduci gruppo corrente, quindi premere il tasto ENTER E

Per la proiezione verranno utilizzati solo i file contenuti nel gruppo di ordinamento.

Perriprodurreunaproiezionedidiapositivedeisolileselezionati

1. Premere il tasto ▼ per selezionare la sezione Elenco file.

2. Premere il tasto ◄ o ► per selezionate la foto desiderata nell'Elenco file.

Premere il tasto giallo.

Ripetere l'operazione per selezionare più foto.

appare a sinistra della foto selezionata.

Selezionando un solo file, la proiezione di diapositive non avrà inizio.

Per deselezionare tutti i file, premere il tasto TOOLS quindi selezionare Deselez tutto.

I file selezionati verranno utilizzati per la proiezione di diapositive.

Riproducigruppocorrente

1. Nell'Elenco file, premere il tasto giallo per selezionare le foto desiderate.

Premere il tasto TOOLS.

Premere il tasto ▲ o ▼ per selezionare Slide show, quindi premere il tasto ENTER E

I file selezionati verranno utilizzati per la proiezione di diapositive.

Menu opzioni di Slide Show

1. Durante una proiezione di diapositive (o la visualizzazione di una foto), premere il

tasto TOOLS per impostare l'opzione.

Premere il tasto ▲ o ▼ per selezionare l'opzione, quindi premere ENTER E

Arresta proiezione diapositive / Avvia proiezione diapositive

E’ possibile iniziare o interrompere la proiezione di diapositive.

Velocitàslideshow→Lenta/Normale/Veloce

Selezionare questa opzione per determinare la velocità di proiezione delle diapositive.

La funzione è disponibile solo durante una proiezione.

La velocità di proiezione delle diapositive può essere modificata premendo il tasto

E’ possibile ruotare le foto memorizzate su un dispositivo USB.

Premendo il tasto ◄, la foto verrà ruotata di 270˚, 180˚, 90˚ e 0˚.

Premendo il tasto ►, la foto verrà ruotata di 90˚, 180˚, 270˚ e 0˚.

Il file ruotato non viene memorizzato.

E’ possibile ingrandire le foto memorizzate su un dispositivo USB. (x1 → x2 → x4)

Per spostare l'immagine ingrandita, premere il tasto ENTER E

, quindi i tasti ▲/▼/◄/►. Notare che se l’immagine ingrandita

è più piccola della dimensione dello schermo originale, la funzione di modifica della posizione non avrà alcun effetto.

Il file ingrandito non può essere memorizzato.

Durante una proiezione di diapositive è possibile impostare la musica di sottofondo desiderata.

Per usare questa funzione, la musica scelta deve essere memorizzata sul dispositivo USB.

Musicadisottof→Off/On

Off: la musica di sottofondo non viene riprodotta.

On: Se la musica di sottofondo è disponibile, selezionando On viene riprodotta.

Seleziona file musicale (0 File selez)

Solo il file musicale selezionato viene impostato come musica di sottofondo.

Selez. File musicale / Impostazioni audio

È possibile selezionare le impostazioni delle immagini e dell'audio.

Vengono visualizzate le informazioni relative alla foto.

Il dispositivo può essere rimosso dal televisore in modo sicuro.

❑ ArrestaproiezionediapositiveVelocitàslideshow : NormaleRuota Zoom MusicadisottofondoImpostazioniimmagineImpostazioniaudioInformazioniRimozionesicura U Sposta E Conferma e EsciStrumenti BN68-02328D-00L04.indb 34 2009-05-14 �� 2:36:03Italiano - 35

Menu Opzione dell’Elenco musica

1. Premere il tasto MEDIA.P.

2. Premere il tasto ◄ o ► per selezionare Music, quindi premere il tasto

3. Premere il tasto ◄ o ► per selezionare il brano musicale desiderato.

Selezione di più file musicali

Per selezionare il brano musicale desiderato, premere il tasto ◄ o ►.

Quindi premere il tasto giallo.

Ripetere l'operazione per selezionare più file musicali.

appare per il file musicale selezionato.

4. Premere il tastoTOOLS.

Il menu delle opzioni varia in base allo stato corrente.

Riproduci gruppo corrente

Il menu Riproduci gruppo corrente consente di riprodurre solo i brani musicali nel gruppo di ordinamento selezionato.

Deselez tutto (se è selezionato almeno un file)

È possibile deselezionare tutti i file.

che indica che il file corrispondente è selezionato è nascosto.

Le informazioni di un file musicale includono il nome, la dimensione, la data di modifica e il percorso.

Utilizzando le stesse procedure, è possibile visualizzare le informazioni del file musicale con la funzione Riproduci gruppo

Premere il tasto INFO per visualizzare le informazioni.

Il dispositivo può essere rimosso dal televisore in modo sicuro.

Riproducigruppocorrente

BN68-02328D-00L04.indb 35 2009-05-14 �� 2:36:04Italiano - 36

Riproduzione di un file musicale

Riproduzionediunlemusicale

1. Premere il tasto ▼ per selezionare la sezione Elenco file.

2. Premere il tasto ◄ o ► per selezionare un file musicale da riprodurre.

Questo menu mostra solo i file con estensione MP3. I file con altre estensioni

non vengono visualizzati, nemmeno se sono stati salvati sul medesimo

Il file selezionato appare in alto con il relativo tempo di riproduzione.

Per regolare il volume della musica, premere il tasto del volume sul

telecomando. Per azzerare il volume, premere il tasto MUTE sul

Se l'audio risulta anomalo quando si riproducono file MP3, regolare le impostazioni Equalizzatore e SRS TruSurround

HD nel menu Sound. (Un file MP3 sovramodulato può causare problemi audio.)

La durata di un filmato può essere visualizzata come ‘00:00:00’ se all'inizio della riproduzione non vengono reperite le

informazioni relative al tempo di riproduzione.

(FF) non sono attivi durante la riproduzione.

Tasti di controllo della riproduzione musicale

ENTER E Riproduce/Interrompe il brano musicale.

Riproduce il brano musicale

Interrompe il brano musicale

Esce dalla modalità di riproduzione e torna all’Elenco musica.

TOOLS Esegue varie funzioni nei menu Music.

Icona informazioni sulla funzione Music

Quando tutti i brani musicali presenti nella cartella (o i file selezionati) sono stati ripetuti Mod

Ripetiz. è impostata su On.

Quando tutti i brani musicali presenti nella cartella (o i file selezionati) sono stati riprodotti una

volta Mod Ripetiz. è impostata su Off.

Riproduzione di un gruppo di brani

1. Premere il tasto ▼ per passare alla sezione Elenco gruppi.

2. Selezionare un gruppo utilizzando i tasti ◄ e ► .

(Riproduci). Viene avviata la riproduzione dei file del gruppo selezionato.

Selezionare i file nella sezione Elenco file contenuti nel gruppo desiderato.

Per passare al gruppo successivo/precedente, premere il tasto

2. Premere il tasto TOOLS.

Premere il tasto ▲ o ▼ per selezionare Riproduci gruppo corrente, quindi premere il tasto ENTER E

Vengono riprodotti i brani musicali inseriti nel gruppo di ordinamento, compresi i brani selezionati.

Riproduzione dei brani musicali selezionati

1. Premere il tasto ▼ per selezionare la sezione Elenco file.

2. Per selezionare il file musicale desiderato, premere il tasto ◄ o ►.

Premere il tasto giallo.

Ripetere l'operazione per selezionare più file musicali.

appare a sinistra del brano musicale selezionato.

Per deselezionare tutti i file, premere il tasto TOOLS quindi selezionare Deselez tutto.

Vengono riprodotti i file selezionati.

BN68-02328D-00L04.indb 36 2009-05-14 �� 2:36:04Italiano - 37

Menu Opzione della riproduzione di file musicali

MenuOpzionedellariproduzionedilemusicali

ModRipetiz.→On/Off

E’ possibile riprodurre ripetutamente i brani musicali.

Impostazioni immagine / Impostazioni audio

È possibile configurare le impostazioni delle immagini e dell'audio.

Vengono visualizzate le informazioni relative al brano musicale.

Il dispositivo può essere rimosso dal televisore in modo sicuro.

Utilizzo del menu Impostazione

Il menu Impostazioni mostra le impostazioni utente del menu Media Play.

1. Premere il tasto MEDIA.P.

Premere il tasto ◄ o ► per selezionare Setup, quindi premere il tasto ENTER E

3. Per selezionare l’opzione desiderata, premere il tasto ▲ o ▼.

Premere ◄ o ► per selezionare per selezionare l'opzione.

Per uscire dalla modalità Media Play premere il tasto MEDIA.P sul

ModalitàRipetimusica→On/Off

Selezionare questa opzione per riprodurre ripetutamente i brani musicali.

Duratasalvaschermo→2ore/4ore/8ore

Selezionare questa opzione per impostare il tempo di attesa prima che lo screen saver

Selezionare questa opzione per visualizzare le informazioni sul dispositivo collegato.

Il dispositivo può essere rimosso dal televisore in modo sicuro.

■ ModRipetiz. ◀On▶ImpostazioniimmagineImpostazioniaudioInformazioniRimozionesicura U Sposta L Regola e Esci Strumenti 851.86MB/993.02MBLiberoPhoto

Collegamento dei dispositivi Anynet

è una funzione che permette di controllare mediante il telecomando del televisore Samsung tutti i dispositivi Samsung

collegati che supportano Anynet+. Il sistema Anynet

può essere usato solo con i dispositivi Samsung dotati della funzione

. Per controllare se il dispositivo Samsung in uso è dotato di questa funzione, verificare la presenza del logo Anynet

Per effettuare il collegamento a un televisore

1. Collegare la porta HDMI IN (1(DVI), 2, 3 o 4) del televisore alla porta HDMI OUT del dispositivo Anynet

corrispondente tramite

Per effettuare il collegamento a un sistema Home Theatre

1. Collegare la porta HDMI IN (1(DVI), 2, 3 o 4) del televisore alla porta HDMI OUT del dispositivo Anynet

corrispondente tramite

Collegare la porta HDMI IN del sistema Home Theatre alla porta HDMI OUT del dispositivo Anynet

corrispondente tramite un

Collegare un cavo ottico tra la porta DIGITAL AUDIO OUT (OPTICAL) del televisore all'ingresso Digital Audio del sistema

Se si opta per una connessione di questo genere, la presa Ottica permette l’uscita di soli 2 canali audio. In questo modo

sarà possibile sentire l’audio solo dagli altoparlanti frontali sinistro e destro del sistema Home

Theatre e dal subwoofer.

Per avere un audio a 5.1 canali, collegare la porta DIGITAL AUDIO OUT (OPTICAL) del lettore DVD / Ricevitore

satellitare (p. es. dispositivo Anynet 1 o 2) direttamente a un amplificatore o all’Home Theatre, non al televisore.

Collegare solo un sistema Home Theatre.

E’ possibile collegare un dispositivo Anynet

tramite un cavo HDMI 1.3. Alcuni cavi HDMI potrebbero non supportare le

si attiva solo quando il relativo dispositivo AV che supporta Anynet

è acceso o in modalità Standby.

supporta fino a 12 dispositivi AV. Da notare che è possibile collegare fino a 3 dispositivi dello stesso tipo.

Configurazione di Anynet

Premere il tasto TOOLS per visualizzare il menu Strumenti. E' inoltre possibile visualizzare

selezionando Strumenti→Anynet

Per utilizzare la funzione Anynet

(HDMI-CEC) deve essere impostato su On.

Quando la funzione Anynet

(HDMI-CEC) è disattivata, sono disattivate anche tutte le

funzioni relative a Anynet+.

Spegnimentoauto→No/Sì

Impostazione della disattivazione automatica di un dispositivo Anynet

allo spegnimento del

La sorgente attiva deve essere impostata sul telecomando in modo che il televisore utilizzi

Se si imposta Spegnimento auto su Sì, i dispositivi esterni collegati al televisore si

spengono ogniqualvolta si spegne il televisore. Se un dispositivo esterno è in fase di

registrazione, potrebbe non spegnersi automaticamente.

Passaggio tra dispositivi Anynet

1. Premere il tasto TOOLS. Premere ENTER E

per selezionare Anynet

2. Premere il tasto ▲ o ▼ per selezionare Elenco dispositivi, quindi premere ENTER E

Vengono elencati tutti i dispositivi Anynet

collegati al televisore.

Se non si trova il dispositivo desiderato, premere il tasto rosso per eseguire la

scansione dei dispositivi.

Premere il tasto ▲ o ▼ per selezionare un particolare dispositivo, quindi premere

. Il dispositivo selezionato viene attivato.

Solo all’impostazione di Anynet

(HDMI-CEC) su On nel menu Applicazione

comparirà il menu Elenco dispositivi.

Il passaggio al dispositivo selezionato può richiedere fino a 2 minuti. Non è possibile annullare l’operazione durante il

passaggio da un dispositivo all’altro.

Il tempo richiesto per la scansione dei dispositivi dipende dal numero di dispositivi collegati.

Al termine della scansione, il numero di dispositivi trovati non appare.

Sebbene all’accensione del televisore l’apparecchio ricerchi automaticamente tutti i dispositivi collegati, questi non vengono

automaticamente visualizzati nell’elenco dei dispositivi collegati. Per ricercare il dispositivo collegato premere il tasto rosso.

Se si è selezionata una modalità di ingresso esterna tramite il tasto SOURCE non sarà possibile utilizzare la funzione

utilizzando Elenco dispositivi.

può variare a seconda del tipo e dello stato del dispositivo Anynet

collegato al televisore.

Visualizza TV Anynet

passa alla modalità di trasmissione TV.

Elenco dispositivi Visualizza l’elenco dei dispositivi Anynet

(nome_dispositivo) MENU Mostra i menu del dispositivo collegato. Ad esempio, se è collegato un registratore

DVD, comparirà il menu del disco del registratore DVD.

(nome_dispositivo) INFO Mostra i menu di riproduzione del dispositivo collegato. Ad esempio, se è collegato un

registratore DVD, comparirà il menu di riproduzione del registratore DVD.

Registrazione: (*registratore)

Avvia immediatamente la registrazione mediante il registratore. (Questa funzione è

disponibile solo per i dispositivi che supportano la funzione di registrazione.)

Interrompere registrazione:

Interrompe la registrazione.

Ricevitore L’audio viene riprodotto attraverso il ricevitore.

Se al sistema è collegato più di un dispositivo di registrazione, questi vengono visualizzati come (*registratore); in caso il

dispositivo collegato sia uno solo, verrà rappresentato come (*nome_dispositivo).

Tasti del telecomando disponibili in modalità Anynet

Tipo dispos Stato operativo Tasti disponibili

Una volta attivato il dispositivo, quando

il menu del dispositivo corrispondente

appare sullo schermo.

▲/▼/◄/►/ tastoENTER E Tasti colorati / tasto EXIT Una volta attivato il dispositivo, quando si

(Ricerca indietro) /

Una volta attivato il dispositivo, durante la

visione di un programma televisivo.

Dispositivo audio Una volta attivato il ricevitore.

/ MUTE La funzione Anynet

è utilizzabile solo quando il telecomando è impostato su TV.

è attivo solo in fase di registrazione.

Non è possibile gestire i dispositivi Anynet

utilizzando i pulsanti del televisore. I dispositivi Anynet

possono essere gestiti

solo tramite telecomando.

In determinate condizioni, il telecomando del televisore potrebbe non funzionare. In questo caso, selezionare nuovamente il

non sono attive con prodotti di altre marche.

possono differire in base al dispositivo in uso.

Con un videoregistratore Samsung è possibile registrare un programma televisivo.

1. Premere il tasto TOOLS. Premere ENTER E

per selezionare Anynet

2. Premere il tasto ▲ o ▼ per selezionare Recording Immediately, quindi premere

. La registrazione ha inizio.

Se sono presenti più dispositivi di registrazione

Se sono collegati più dispositivi di registrazione, questi vengono elencati. Premere il

tasto ▲ o ▼ per selezionare un particolare dispositivo, quindi premere ENTER E

La registrazione ha inizio.

Se il dispositivo di registrazione non è visualizzato,selezionare Elenco dispositivi e

premere il tasto rosso per eseguire la ricerca dei dispositivi

Per uscire, premere EXIT.

E’ possibile registrare il segnale preveniente da una sorgente selezionando Registrazione: (nome_dispositivo).

si eseguirà la registrazione del programma attualmente visualizzato sul televisore. Se si stanno

guardando le immagini provenienti da un altro dispositivo, vengono registrate le immagini di quel dispositivo.

Prima di registrare, controllare che il jack dell’antenna sia correttamente collegato al dispositivo di registrazione. Per

collegare in modo corretto un’antenna a un dispositivo di registrazione, consultare il manuale dell'utente del dispositivo di

registrazione utilizzato.

Ascolto tramite il Ricevitore (Home theater)

È possibile ascoltare l’audio tramite un ricevitore anzichè dagli altoparlanti del televisore.

1. Premere il tasto TOOLS. Premere ENTER E

per selezionare Anynet

2. Premere ▲ o ▼ per selezionare Ricevitore. Premere ◄ o ► per selezionare On o Off.

Per uscire, premere EXIT.

Se il ricevitore supporta solo l’audio, potrebbe non comparire nell’elenco dei

Il ricevitore è operativo solo se è collegata in modo appropriato la porta ottica di

ingresso del ricevitore alla porta DIGITAL AUDIO OUT (OPTICAL) del televisore.

Quando il ricevitore (home theatre) è impostato su Acceso, è possibile udire l'audio

proveniente dall'uscita ottica del televisore. Quando il televisore visualizza un segnale DTV (Antenna), invia l'audio a

5.1 canali al ricevitore Home Theatre. Se la sorgente è un componente digitale, come per es. un DVD, ed è collegata al

televisore mediante HDMI, saranno udibili solo 2 canali audio dal ricevitore Home Theatre.

Nel caso di una interruzione di corrente al televisore quando il menu Ricevitore è impostato su On (per lo scollegamento

del cavo o un calo di potenza), la funzione Selezione altoparlante può essere impostata su Altoparlante est alla

riaccensione del televisore.

Risoluzione dei problemi con Anynet

Problema Possibile soluzione

non funziona. Controllare se si sta utilizzando un dispositivo Anynet

utilizzato solo con dispositivi che supportano Anynet

Collegare un solo ricevitore (Home Theatre).

Controllare che il cavo di alimentazione di Anynet

sia correttamente collegato.

Controllare i collegamenti dei cavi Video/Audio/HDMI 1.3 del dispositivo Anynet

(HDMI-CEC) è impostato su Acceso nel menu Impostazione di

Verificare che il telecomando del televisore sia in modalità TV.

Verificare che sia Anynet

la modalità esclusiva del telecomando.

In particolari condizioni, Anynet

non funziona. (Ricerca canali, Media Play,

Quando si collega o si rimuove il cavo HDMI 1.3, eseguire una nuova ricerca dei

dispositivi oppure spegnere e riaccendere il televisore.

Controllare che la funzione Anynet

. Verificare che il dispositivo Anynet+ sia collegato correttamente al televisore e che

(HDMI-CEC) sia impostato su On nel menu Anynet

Premere il tasto TV sul telecomando per passare al controllo del televisore. Premere il

tasto TOOLS per visualizzare il menu Anynet

e selezionare l’opzione desiderata.

Per uscire da Anynet

. Selezionare Visualizza TV nel menu Anynet

Premere il tasto SOURCE sul telecomando del televisore e selezionare un dispositivo

, PRE-CH e FAV.CH per cambiare la modalità TV. (Notare che il tasto

dei canali funziona solo se non è collegato un dispositivo Anynet

Sullo schermo viene visualizzato

il messaggio ‘Connecting to

Non è possibile utilizzare il telecomando durante la configurazione di Anynet

passaggio a un’altra modalità di visualizzazione.

Utilizzare il telecomando solo al termine dell’impostazione di Anynet

alla nuova modalità di visualizzazione.

Impossibile avviare la

riproduzione sul dispositivo

Non è possibile utilizzare la funzione di riproduzione mentre è in corso la funzione

Controllare se il dispositivo supporta le funzioni Anynet

Verificare che il cavo HDMI 1.3 sia collegato correttamente.

Verificare che Anynet

(HDMI-CEC) sia impostato su On nel menu Anynet

Cercare nuovamente altri dispositivi Anynet

E’ possibile collegare un dispositivo Anynet

solo tramite un cavo HDMI 1.3. Alcuni cavi

HDMI potrebbero non supportare le funzioni Anynet

In caso di chiusura anomala, a causa di uno scollegamento del cavo HDMI, del cavo di

alimentazione oppure di una interruzione di corrente, ripetere la ricerca del dispositivo.

Il programma TV non può essere

Verificare se il jack dell’antenna sul dispositivo di registrazione è correttamente collegato.

L’audio del televisore non viene

riprodotto attraverso il ricevitore.

Collegare il televisore e il ricevitore mediante il cavo ottico.

BN68-02328D-00L04.indb 42 2009-05-14 �� 2:36:06Italiano - 43

RACCOMANDAZIONI Funzione Teletext

La maggior parte delle emittenti televisive fornisce servizi informativi tramite il servizio Teletext. La pagina dell’indice del servizio

Teletext contiene informazioni sull’uso del servizio. Inoltre, è possibile selezionare varie opzioni tramite i tasti del telecomando.

Per visualizzare correttamente le informazioni del servizio Teletext, è necessario che la ricezione del canale sia stabile.

In caso contrario, alcune informazioni potrebbero essere perse o alcune pagine potrebbero non essere visualizzate

Esce dalla visualizzazione del

Consente di visualizzare il

testo nascosto (risposte a quiz,

ad esempio). Per tornare alla

modalità di visualizzazione

normale, premere di nuovo il tasto.

Premere questo tasto per

raddoppiare le dimensioni dei

caratteri nella metà superiore

dello schermo. Premere di nuovo

il tasto per ingrandire i caratteri

nella metà inferiore dello schermo.

Per tornare alla modalità di

visualizzazione normale, premere

Utilizzato per memorizzare le

Se una emittente usa il sistema

FASTEXT, i vari argomenti

trattati in una pagina Teletext

vengono codificati in base

ai colori e possono essere

selezionati premendo i relativi

tasti colorati. Premere il tasto il

cui colore corrisponde a quello

dell’argomento desiderato. La

pagina viene visualizzata con

altre informazioni colorate che

possono essere selezionate allo

stesso modo. Per visualizzare la

pagina successiva o precedente,

premere il tasto colorato

Premere questo tasto per selezionare

la modalità Teletext (LIST/FLOF).

Premendo questo tasto nella

modalità LIST, si attiva la modalità

di memorizzazione dell’elenco. In

modalità di salvataggio List, è possibile

memorizzare la pagina Teletext

all'interno di un elenco utilizzando il

Premere questo tasto per attivare

la modalità Teletext dopo avere

selezionato un canale che fornisce

questo tipo di servizio. Premere di

nuovo il tasto per sovrapporre le

informazioni del servizio Teletext alla

trasmissione corrente.

Visualizza la pagina secondaria

In modalità Teletext, premere questo

tasto in qualsiasi momento per

visualizzare la pagina dell’indice

Consente di mantenere visualizzata

una pagina, se la pagina è collegata

a più pagine secondarie che

scorrono automaticamente. Premerlo

nuovamente per riprendere la

Utilizzato per visualizzare le stazioni

emittenti durante la ricerca di una

Consente di visualizzare la pagina

Teletext successiva.

Consente di visualizzare la pagina

Teletext precedente.

E’ possibile cambiare le pagine Teletext premendo i tasti numerici sul telecomando.

Le pagine Teletext sono organizzate in base a sei categorie:

A Numero della pagina selezionata.

B Identità della stazione emittente.

C Numero della pagina corrente o stato della ricerca.

F Informazioni sullo stato.

Informazioni FASTEXT.

Le informazioni del servizio Teletext sono spesso suddivise su più pagine visualizzate in sequenza alle quali è possibile

accedere come segue:

Digitando il numero di pagina

Selezionando un titolo in un elenco

Selezionando un’intestazione colorata (sistema FASTEXT)

Il servizio Teletext supportato dal televisore è la versione 2.5 che consente di visualizzare ulteriori elementi grafici o di testo.

In base alla trasmissione, possono comparire bande laterali vuote durante la visualizzazione del servizio

In questo caso, non verranno trasmessi ulteriori elementi grafici o di testo.

I televisori meno recenti che non supportano la versione 2.5 non sono in grado di visualizzare alcun elemento grafico o di

testo aggiuntivo, a prescindere dal tipo di trasmissione Teletext.

Premere il tasto TV per uscire dal servizio Teletext.

Installazione del piedistallo

Preimpostazione: Collocare la guida del piedistallo e il collare della copertura sul

piedistallo e avvitarli usando le viti fornite.

1. Assemblare il TV LED al piedistallo.

Il televisore deve essere sorretto da due o più persone.

Prima di assemblare le due parti, controllare se il lato del piedistallo (anteriore/

posteriore) è quello corretto.

Per installare il televisore sul piedistallo a un'altezza corretta, non applicare una forza

eccessiva verso il basso sul lati sinistro o destro superiori del televisore.

Avvitare le viti nella posizione

, quindi avvitare le altre viti nella posizione

Raddrizzare il prodotto e serrare le viti. Serrando le viti con il TV LED reclinato, il

televisore potrebbe inclinarsi su un lato.

BN68-02328D-00L04.indb 44 2009-05-14 �� 2:36:08Italiano - 45

Smontare il piedistallo

1. Svitare le viti sul retro del televisore.

2. Separare il piedistallo dal televisore.

Il televisore deve essere sorretto da due o più persone.

Coprire il foro sul fondo con l'apposito tappo.

Installazione del Kit di montaggio a parete

Gli articoli del kit di montaggio a parete (venduti separatamente) consentono di montare il

televisore alla parete.

Per informazioni dettagliate sull’installazione del kit di montaggio a parete, consultare le

istruzioni fornite insieme agli articoli del kit. Contattare un tecnico per richiedere assistenza

quando si monta la staffa a parete.

Samsung Electronics non può essere ritenuta responsabile per qualsiasi danno al prodotto o

infortuni causati da una installazione autonoma del televisore da parte dell’utente.

Non installare il Kit di montaggio a parete mentre il televisore è acceso. In caso contrario,

potrebbero verificarsi incidenti con lesioni personali causate da scosse elettriche.

Rimuovere il piedistallo, coprire il foro sul fondo con un tappo e avvitare.

Blocco antifurto Kensington

Il blocco Kensington è un dispositivo usato per fissare fisicamente il sistema quando viene

utilizzato in un luogo pubblico. L’aspetto del dispositivo e il metodo di blocco possono variare

in base alla marca del prodotto.

Per informazioni sull’uso, consultare il manuale fornito insieme al blocco Kensington.

Il dispositivo di blocco è in vendita separatamente.

La posizione del blocco Kensington può variare a seconda del modello.

Inserire il dispositivo nell’alloggiamento del blocco Kensington sul TV LED (1) e ruotarlo

nella direzione di chiusura (2).

Collegare il cavo del blocco Kensington (3).

Fissare il blocco Kensington a un tavolo o un altro oggetto pesante.

Assemblaggio dei cavi

Racchiudere i cavi nel fermacavi in modo che non siano visibili attraverso il piedistallo trasparente.

Tipo montaggio a parete

Non tirare eccessivamente i cavi durante la loro disposizione. In caso contrario, i terminali di connessione del prodotto

potrebbero subire danni.

Preparazione per l’installazione di un supporto a parete

Esempio A. Installazione del supporto a parete SAMSUNG.

Esempio B. Installazione di un supporto a parete di altra marca.

Per installare un supporto a parete, utilizzare un anello di ritenuta 1.

BN68-02328D-00L04.indb 46 2009-05-14 �� 2:36:17Italiano - 47

Messa in sicurezza della posizione di installazione

Mantenere le distanze necessarie tra il prodotto e gli altri elementi presenti (per esempio le pareti) per garantire un’adeguata

La mancata osservanza di tale precauzione può comportare un pericolo d’incendio o un malfunzionamento a causa del

surriscaldamento del prodotto.

Installare il prodotto mantenendo le distanze indicate in figura.

Quando si usa un piedistallo o un sistema di montaggio a parete, utilizzare solo le parti fornite da Samsung Electronics.

L’uso di parti di altre marche può causare un malfunzionamento o lesioni provocate da una eventuale caduta del prodotto.

L’uso di parti di altre marche può comportare un malfunzionamento o un pericolo di incendio per il surriscaldamento del

prodotto a causa di una ventilazione inadeguata.

L’aspetto del prodotto può variare a seconda del modello.

Durante l’installazione del prodotto con un piedistallo

Durante l’installazione del prodotto con un sistema di montaggio a parete

Fissaggio del televisore alla parete

Attenzione: Tirare, spingere o arrampicarsi sul televisore sono azioni che possono provocarne la caduta.

Si raccomanda di non far giocare i bambini con il televisore poiché potrebbero appendersi ad esso

destabilizzandolo; se ciò dovesse verificarsi, il televisore potrebbe cadere provocando lesioni personali gravi

e perfino mortali. Seguire tutte le precauzioni di sicurezza descritte della documentazione allegata. Per una

maggiore stabilità e sicurezza del prodotto, installare il dispositivo anticaduta come segue.

Per evitare una eventuale caduta del televisore:

1. Avvitare saldamente i ganci alla parete. Verificare che le viti di fissaggio siano ben

A seconda del tipo di parete, potrebbe essere necessario utilizzare anche un fisher.

Poiché i ganci, le viti e il cavo di sicurezza non sono forniti in dotazione, è

necessario acquistare tali materiali separatamente.

2. Rimuovere le viti dal centro del pannello posteriore del televisore, inserirle nei ganci e

quindi avvitarle nuovamente al televisore.

Le viti potrebbero non essere fornite insieme al prodotto. In questo caso, acquistare

le viti separatamente in base alle specifiche qui riportate.

Specifiche delle viti

Per un TV LED da 32 ~ 40 pollici: M6 X L15

Per un TV LED da 40 ~ 55 pollici: M8 X L30

3. Collegare i ganci fissati al televisore a quelli fissati alla parete utilizzando un cavo

resistente, quindi legarlo strettamente.

Installare il televisore il più possibile vicino alla parete in modo che non possa

cadere all’indietro.

Collegare il cavo in modo che i ganci fissati alla parete si trovino allineati o

leggermente più in basso di quelli fissati al televisore.

Slegare il cavo prima di spostare il televisore.

4. Accertarsi che tutte le connessioni siano adeguatamente fissate. Controllare

periodicamente le connessioni per verificarne l’eventuale usura o rottura. Per qualsiasi

dubbio relativo alla sicurezza delle connessioni effettuate, contattare un installatore specializzato.

BN68-02328D-00L04.indb 47 2009-05-14 �� 2:36:20Italiano - 48

Risoluzione dei problemi: Prima di contattare l’assistenza

Nessun audio o immagine

Controllare che il cavo di alimentazione sia collegato alla presa di corrente.

Vericare di aver premuto il tasto sul dispositivo.

Controllare le impostazioni relative al contrasto e alla luminosità dell’immagine.

Controllare il volume.

Immagine normale ma audio

Controllare il volume.

Controllare se il tasto MUTE M

del telecomando è stato premuto.

Vericare le impostazioni dell’opzione Selezione altoparlante.

Lo schermo è nero e l’indicatore

di alimentazione lampeggia in

Sul computer controllare l’alimentazione e il cavo di segnale.

Il televisore sta utilizzando il proprio sistema di gestione alimentazione.

Muovere il mouse o premere un tasto qualsiasi sulla tastiera del computer.

Nessuna immagine oppure

immagine in bianco e nero

Regolare le impostazioni del colore.

Controllare se la selezione del sistema di trasmissione è corretta.

Interferenze audio e immagine

Provare a identicare l’apparecchiatura elettrica che causa le interferenze e spostarla più lontano.

Collegare il televisore a un’altra presa di alimentazione.

Immagini offuscate o poco nitide,

Controllare la direzione, la posizione e i collegamenti dell’antenna.

Questo problema si verica spesso quando si utilizza un’antenna interna.

Telecomando non funzionante

Sostituire le batterie del telecomando.

Pulire il bordo superiore del telecomando (nestra di trasmissione).

Controllare i terminali delle batterie.

Viene visualizzato il messaggio

'Controlla cavo segnale.'.

Controllare che il cavo del segnale sia saldamente collegato al PC o alle sorgenti video.

Controllare che le sorgenti video o il PC siano accesi.

In modalità PC, viene visualizzato

il messaggio 'Modo non

Controllare la risoluzione massima e la frequenza dell’adattatore video.

Confrontare questi valori con i dati delle modalità di visualizzazione.

L’immagine danneggiata viene

visualizzata nell’angolo dello

Se Adatta a schermo è selezionata in alcuni dispositivi esterni, l’immagine danneggiata può essere

visibile nell’angolo dello schermo. Questa anomalia è causata dalle periferiche esterne, non dal televisore.

Viene visualizzato il messaggio

‘Ripristina tutte le impostazioni ai

valori predefiniti.’.

Ciò si verica quando si tiene premuto il tasto EXIT per qualche istante. Le impostazioni del prodotto

vengono reimpostate ai valori di fabbrica.

Guardando da vicino il bordo

della cornice dello schermo del

televisore è possibile notare delle

Ciò non costituisce un difetto ma fa parte del design del prodotto.

Lo schermo LED TFT usa un pannello composto da sotto pixel (6 220 800) che richiedono una speciale tecnologia di

produzione. Tuttavia, alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle

prestazioni del prodotto.

Caratteristiche ambientali

Temperatura di esercizio

Umidità di esercizio

Temperatura di stoccaggio

Umidità di stoccaggio

Da 10°C a 40°C (50°F a 104°F)

Dal 10% all’80%, senza condensa

Da -20°C a 45°C (-4°F a 113°F)

Dal 5% al 95%, senza condensa

Piedistallo ruotabile

Caratteristiche ambientali

Temperatura di esercizio

Umidità di esercizio

Temperatura di stoccaggio

Umidità di stoccaggio

Da 10°C a 40°C (50°F a 104°F)

Dal 10% all’80%, senza condensa

Da -20°C a 45°C (-4°F a 113°F)

Dal 5% al 95%, senza condensa

Piedistallo ruotabile

Design e specifiche sono soggetti a modifiche senza preavviso.

Questo prodotto è un’apparecchiatura digitale di Classe B.

Per l’alimentazione elettrica e il consumo di corrente, consultare l’etichetta apposta al prodotto.

Corretto smaltimento del prodotto (riuti elettrici ed elettronici)

(Applicabile nell’Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Il marchio riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali

caricabatterie, cufa e cavo USB) non devono essere smaltiti con altri riuti domestici al termine del ciclo di vita. Per evitare eventuali danni

all’ambiente o alla salute causati dall’inopportuno smaltimento dei riuti, si invita l’utente a separare il prodotto e i suddetti accessori da altri

tipi di riuti e di riciclarli in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali. Gli utenti domestici sono invitati a

contattare il rivenditore presso il quale è stato acquistato il prodotto o l’ufcio locale preposto per tutte le informazioni relative alla raccolta

differenziata e al riciclaggio per questo tipo di materiali. Gli utenti aziendali sono invitati a contattare il proprio fornitore e vericare i termini

e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri riuti

Corretto smaltimento delle batterie del prodotto

(Applicabile nei paesi dell’Unione Europea e in altri paesi europei con sistemi di conferimento differenziato delle batterie.)

Il marchio riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere

smaltite con altri riuti domestici al termine del ciclo di vita. Dove rafgurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene

mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva UE 2006/66. Se le batterie non vengono smaltite

correttamente, queste sostanze possono causare danni alla salute umana o all’ambiente. Per proteggere le risorse naturali e favorire il

riutilizzo dei materiali, separare le batterie dagli altri tipi di riuti e riciclarle utilizzando il sistema di conferimento gratuito previsto nella propria
