MANUALE UTENTE APPMPR1TDT Approx

Caratteristiche principali 66
Note di sicurezza 66
Ambiente di lavoro 67
PORTE E TASTI 68
1.Pannello frontale 68
2. Pannello posteriore 68
Definizioni controlo remoto 69
Per cominciare 71
Funzionamento riproduktore multimediae HDD. 72

1. Setup 72
   2.DTV 73
   3.HOME 73
   4.DISK 73
   5.NEXT/PREV 73
2. FF & REW 73
   7.Pause. 73
3. Stop 73
   9.Mute 73
   10 Tasti numerici 73
4. Repeat 73
   12 INFO 74
5. Volume + / - 74
   14.COPY 74
   15.DVD 74
   16.EDIT 74
   17.AUDIO 74
6. SUBTITLE 74

19.FAV 74
20. Rotating 74

File Edit 75

Funzionamento in modalità DVB-T. 75

1. Search 75
   2.EPG 76
2. TV/RADIO 76
3. INFO 76
4. TELETEXT 76
5. SUBTITLE 76
   7.AUDIO 76
6. Alcune impostazioni relative a FAV 76

Modalità di funzionamento Record 76

1.UN TASTO REC. 76
2. TIMER REC 76
3.EPGREC. 77

Risoluzione dei problemi 77

CARATTERISTICHE PRINCIPALI

• Riproduktore Multi-funzionale AV HDD, con delicate caratteristiche di volume e facile da usare. É un buon supporto per il vostro studio, lavoro, divertimento e un buon compagno per la vostra vita.
• Funzione di disco rigido rimovabile: Interfaccia USB2.0 di gestione WINDOWS
• Funzione di riproduzione: riproduce programmi AV, come ad esempio: MPEG4, DVD, VCD, MP3, ecc. e immagini.JPG;
• funzione DVB-T: supporta auto ricerca e ricerca manuale, EPG, TTX
• Registrazione: ONE KEY REC, TIME REC, EPG REC
• Capacità di supporto: Max. 1TB
• Formato HDD: FAT32/NTFS
• Supporta multi-partizione del disco rigido del programma di riproduzione.
• Sottotitoli opzionali per il programma di DVD: multi lingua facoltativa.
• Ricerca di riproduzione video, ripetizione della riproduzione video/audio/foto, ecc.
• La funzione di riproduzione per scorrere l'immagine, allo stesso tempo, è possibile scegliere la musica di sostofondo collegata.
• Con CVBS e uscita video HDMI, cui estere collegato a un tevisore.
• Formato TV: PAL/NTSC/AUTO;
• Tasti di controllo multi-functionali su unità e piena funzionalità avanzata di Controllo Remoto, che è conveniente per il vostro uso.

NOTE DI SICUREZZA

Quest'unità è un prodotto elettronico da trattare con la maggiore attenzione possibile rispetto ai prodotti elettronici di consumo tipici, si prega di leggere le seguenti note di sicurezza prima di utilizzato l'unità.

1. PROTEZIONE CAVO

Per evitare il funzionamento impropero dell'unità, scosse elettriche, incendi, calamità o anni corporei, si prega di seguire le seguenti operazioni:

• Mantenere il cavo lontano da fonti di calore;
• Non pogiare oggetti pesanti sul cavo o sui cavi incrociati;
• Se si notatione fumo, odore o augmenta il rumore, si prega di interrompere alimentazione, rivolgersi ad un professionista o direttamente alla fabbrica.

2. NON TOCCARE I VARI OGGETTI DELL'UNITÀ

• è pericoloso toccare i componenti interni dell'unità, ciò più provocare seri problemi, non cercare di smontare l'unità;
• Non ficcare alcun tipo di oggetto nelle'unità.

3. RIPARAZIONI

Non cercare di riparare l'apparecchio da soli, poiché è pericoloso aprire o rimuovere il coperchio dall'unità, ad esempio: tensioni pericolose od altri tipi di pericoli.

Si prega di rivolgersi ad un professionista o direttamente alla fabbrica.

4. MANTENER LONTANO DA VAPORE E MAGNETISMO

• Non collocare acqua, bevande o altri liquidi vicino all'unità, se il liquido entrasse nell'unità, provocherebbe seri problemi.
• Non tener l'unità vicina a magnetismo, come amplificatori.

5. VENTILAZIONE

Per Maintainere una Buona ventilazione attorno all'unità, assicurarsi che l'unità emani calore normalmente.

Se la ventilazione non è Buona, l'unità accumula troppo calore, il che porterà a gravi problemi.

AMBIENTE DI LAVORO

Quando l'unità è in funzionamento, si prega di evitare le seguenti situazioni:

• La luce diretta del sole o un luogo ad alta temperatura;
• Luoghi umidi:
  Luoghi con pericolo di spruzzi d'acqua o di prodotti chimici;
• Luoghi sporchi;
• Luoghi poco ventilati;
• Superfici non stabili o dove esiste pericolo di urto;
• Non collocare articoli pesanti sull'unità.

PORTE E TASTI

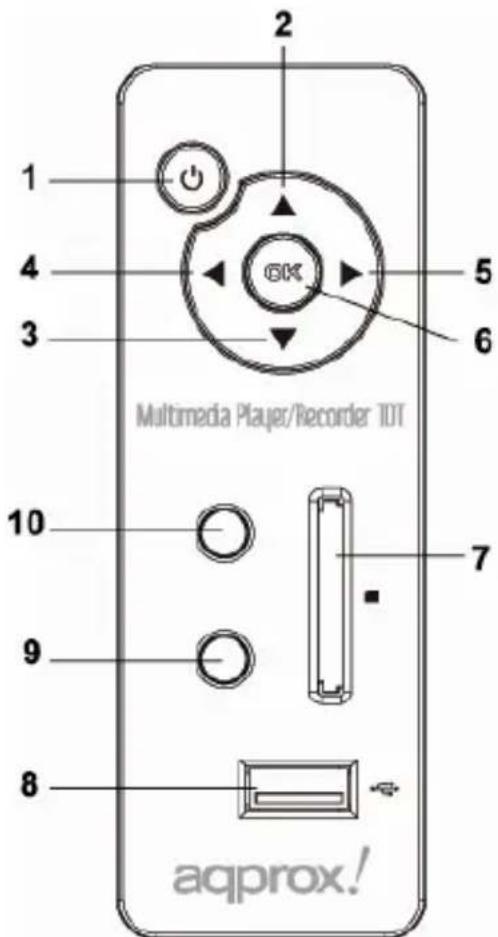

1. PANNELLO FRONTALE

1. Tasto accensione
   POWER
2. Supra
3. Giu
4. Sinistra
5. Destra
6. Tasto di OK
7. Entrata SD/MMC
8. USB Host
9. LED Power/Standby
10. Finestra IR

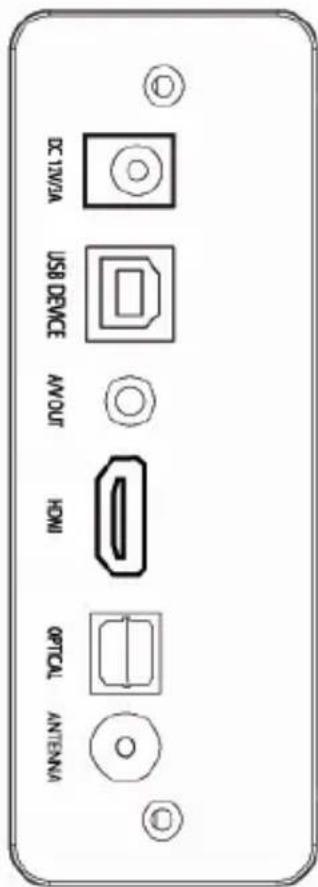

2. PANNELLO POSTERIORE

• Entrata DC: 12V/3A
• USB DEVICE: connessione al PC per trasmissione documenti.
• A/V OUT: uscita segnali CVBS
  HDMI: connessione alla porta HDMI per TV
• OPTICAL: connessione per applicazione ottica audio
• ANTENNA: connessione TV/RF

PANNELLO POSTERIORE PAI

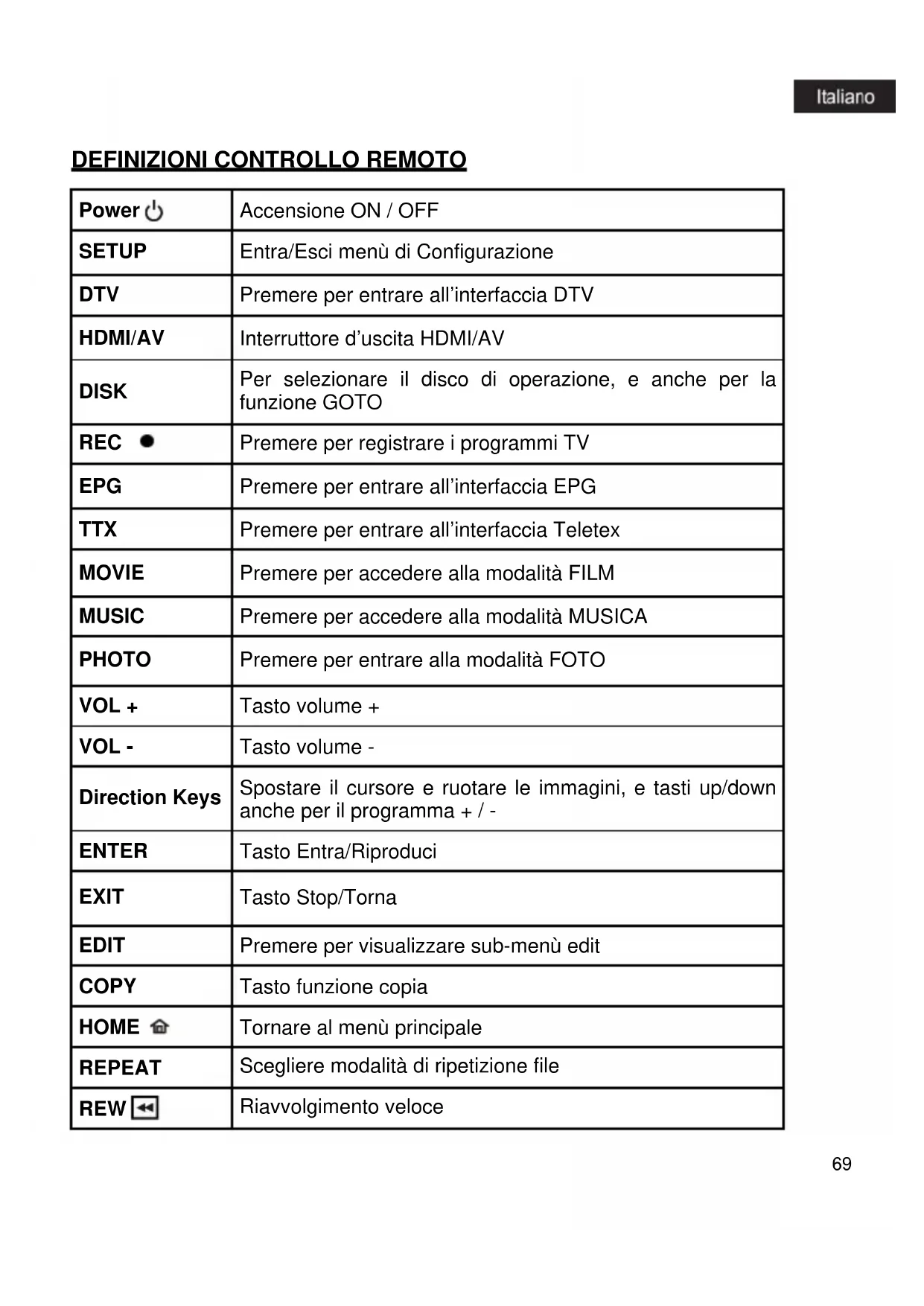

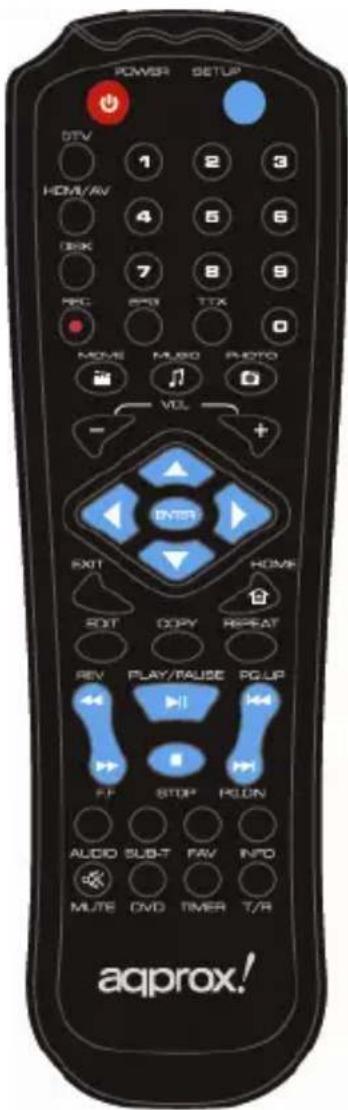

DEFINIZIONI CONTROLLO REMOTO

Power	Accensione ON / OFF
SETUP	Entra/Esci menù di Configurazione
DTV	Premere per entrare all'interfaccia DTV
HDMI/AV	Interruttore d'uscita HDMI/AV
DISK	Per selezionare il disco di operazione, eanche per la funzione GOTO
REC	Premere per registrare i programmi TV
EPG	Premere per entrare all'interfaccia EPG
TTX	Premere per entrare all'interfaccia Teletex
MOVIE	Premere per accedere alla modalità FILM
MUSIC	Premere per accedere alla modalità MUSICA
PHOTO	Premere per entrare alla modalità FOTO
VOL +	Tasto volume +
VOL -	Tasto volume -
Direction Keys	Spostare il cursore e ruotare le immagini, e tasti up/down ancche per il programma + / -
ENTER	Tasto Entra/Riproduci
EXIT	Tasto Stop/Torna
EDIT	Premere per visualizzare sub-menù edit
COPY	Tasto funzione copia
HOME	Tornare al menu principale
REPEAT	Scegliere modalità di ripetizione file
REW	Riavvolgimento veloce
FF	Tasto avvolgimento
PLAY/PAUSE	Premere per riproduire oMETtere in pausa
STOP	Tasto stop
PG. UP	Tornare al titolo precedente
PG.DN	Passare al titolo successivo
AUDIO	Scegliere traccia audio in modalità di riproduzione DVD
SUB-T	Scegliere sottotitoli in modalità di riproduzione DVD
FAV	Premere per passare ai canali preferiti, e per la funzione di anteprima immagini
INFO	Visualizzare il file info
MUTE	Silenziare on/off
DVD	Riproduire cartella DVD come un comune riproduittore DVD
TIMER	Premere quello tastingo visualizzare le funzioni di registrazione
T/R	Premere per visualizzare lista dei canali Radio/TV

Nb:
1. Range di funzionamento del telecomando: entro i 6m dal pannello frontale, angolo: < 60^
2. L'effettiva distanza del telecomando sare diversa in base alla luminosità dell'ambiente.

PER_COMINCIARE

1. COME CONNETTERE AL COMPUTER

Collegare l'uscita dellettore multimediae HDD USB ad un computer via cavo di connessione USB, I'HDD media player diventaosi disco fisso del computer locale, rendendo possibile modificare file e cartelle come un disco di memorizzazione USB. Sistemi di HDD supportabile: Windows XP / Windows ME / Windows 2000/Vista/Linux ecc.

Attenzione: non tirare fuori il cavo USB in qualsiasi momento, si prega di rimuovere correttamente l'unità dal computer, altrimenti, potrebbe verificarsi la perdita di dati o il blocco del computer. Si prega di*cliccare sulla barra delle applicazioni, l'unità darà il messaggio che è possibile staccare il cavo USB in modo sicuro. Fare lo stesso per il flash driver o la sched a SD.

2. COME CONNETTERE ALLA TV

Collegare HDD Player alla TV tramite cavo AV/HDMI.

Attenzione: confermare l'impostazione d'uscita video, è la stessa della modalità TV.

Premere il tasting R/C HDMI/AV per impostare la modalità d'uscita nel riproduittore multimediae HDD.

3. COME COLLEGARE L'ALIMENTATORE

1. Collegare la spina del cavo adattatore CA alla presa del systeme dell'unità.
2. Collegare l'adattatore CA alla presa al muro.

Attenzione:

L'alimentazione deve essere DC 12V / 3^ ; non collegare l'unità con un adattatore sbagliato.

Configurare l'unità sulla modalità "STANDBY" prima di staccare la corrente al fine di evitare danni al disco rigido.

4. COME CAMBIARE LA BATTERIA R/C

1. Aprire il coperchio della batteria che è situato sul retro. Basta tirare la linguetta per aprire il coperchio della batteria.
2. Posizione are la batteria (compresa) perché entri correttamente nel vano batteria ed assicurarsi che la polarità (+ e - della batteria) è corretta.

Note:

1. Range di funzionamento del telecomando: entro i 6m dal pannello frontale, angolo: < 60^
2. L'effettiva distanza del telecomando sare diversa in base alla luminosità dell'ambiente.

FUNZIONAMENTO RIPRODUCTORE MULTIMEDIALE HDD

Accendere l'unità, il riproduittore multimediae HDD legge le informazioni sul disco fisso, lo schermo visualizza il menu principale, premere il tastingo R/C tastinge direzionale per selezionare titolo o un sottomenu, quando premere Enter per confirmare la voce da evidenziare.

1. SETUP

Premere il tasting SETUP sull'RC per entrare nell'interfaccia di configurazione, ci sono 6 icone. Premere i tasting RIGHT/LEFT per scegliere l'icona, dopo aver selezionato un'icona, utilizzare i tasting UP/DOWN per scegliere le selezioni, premere RIGHT/LEFT per scegliere la sub-sezione, quando premere UP/DOWN per evidenziare la subsezione, utilizzare il tasting ENTER per confermare. La selezione RICERCA TV funziona sostanto in modalità DVB-T.

2. DTV

Premere l'icona DTV nel menu principale per attivare la modalità DTV.

3. HOME

Durante la riproduzione, premere il tasto R/C HOME del menu principale.

4. DISK

Premere il tasting R/C DISK, la schermata alla il catalogo root sotto lo stato di non riproduzione. Durante la riproduzione di filmati, è possible premere quello tasting per impostare il tempo di avviamento.

5. NEXT/PREV

Durante la riproduzione, premere il tasting NEXT "per passare di conseguenza al prossimo titolo in avanti.

Durante la riproduzione dell'unità, premere il tasting PREVIOUS "per passare di consegenza al titolo anteriore.

6. FF & REW

Durante la riproduzione, premere il tasting FF "per regolare la velocità, premere il tasting PLAY per ritornare alla normale velocità di riproduzione. Premere il tasting Rev "la funzione di riavolgimento rapido è al contrario rispetto alla funzione di cui sopra.

7. PAUSE

Premere il tasto Pause in modalità di riproduzione, l'unità verrà pausata immediatamente, premere il pulsante Play per tornare alla normale riproduzione.

8. STOP

Premere il tasting STOP "per uscire alla modalità di riproduzione durante la riproduzione.

9. MUTE

Premere il tasting MUTE "per silenziare il tasting on/off durante la riproduzione.

10. Tasti numerici

Premere i tasti numerici per le relative impostazioni, utilizzare questi tastianche per scegliere il programma TV che si desidera.

11. REPEAT

Premere il tasto REPEAT sul telecomando, selezionare la modalità di riproduzione: Repeat one / Folder repeat / Disc/ Disc Repeat/ single/ Folder.

12. INFO

Premere il tasting INFO, lo schermo alla le informazioni del file corrente (come la dimensione del file, tempo totale, tipo), premere di nuovo per annullare la visualizzazione delle informazioni.

13. VOLUME + / -

Premere il tasting VOL + / - per augmentare/diminuire il volume.

14. COPY

Premere il tasting Copia per copiare tutti i file nella sched a SD o da un disco USB a HDD. Funzione con una funzione di copia.

Nb: i file HDD non possono essere copiati su scheda SD o su disco U.

15.DVD

Se sono state memorizzate cartelle VIDEO_TS nel disco fisso, è possible premere il tasto DVD su navigazione DVD.

16.EDIT

Per molto rare sub-menù edit. Durante la riproduzione di filmati, premendo quello tasting viene visualizzata l'ora.

Nb: il pulsante "edit" è effettivo sostanto nella voce "File" directory, e il formato HDD deve essere FAT32.

17. AUDIO

Durante la riproduzione DVD, premere il tasto AUDIO per selezionare il canale audio.

18. SUBTITLE

Premendo il tastingo DVD per avviare la riproduzione del DVD, con multi-sottotitoli (solo in modalitàDVD), è possible premere il tastingo SUBTITLE per passare i sottotitoli.

19. FAV

Se avete impostato i programmi preferiti, è possible premere quello tasting per muoversi tra i canali. Premere il tasting FAV, apparirà Digest, è possible insere la modalità di anteprima 15 immagini.

20. ROTATING

Visualizzando una Foto a schermo completo, è possible premere LEFT/RIGHT per ruotare l'immagine in senso orizzontale, e premere UP/DOWN per ruotare l'imagine in senso verticale.

FILEEDIT

Nello stato di "SIGNAL MENU", premere il tasting per visualizzare il menu edit.

Premere i tasti UP/DOWN di direzione per selezionare l'operazione, premere il tasting ENTER, quando fare la corrispondente operazione al file selezionato.

Nb: sostanto nelle funzioni FAT32 del disco rigido, disco U, con scheda SD è possibile copiare il contentuto.

1. COPY

Scegliere il file che si desidera copiare e selezionare "copy" sub-sezione.

2. PASTE

Scegliere il dispositivo o la cartella in cui si desidera insertire il file da copiato e selezionare "paste" sub-selezione.

3. DELETE

Selezionare "DELETE" sub-sezione, premere il tasto ENTER, lo schermo migliorà una finestra di dialogo, selezionare "YES" per eliminare l'elemento o "NO" per annullare l'operazione.

4. NEW FOLDER/RENAME

Selezionare il file, premere il tasting per migliorare il menu edit, selezionare "New folder/Rename" sub-sezione, premere il tasting ENTER, sare alla migliorata la finestra di rimominata.

Rimuovere LA PARTE ILLUMINATA per manovrare l'alfabeto tramite i tasti di direzione, premere il tasting STOP quando si è finito.

Premere il tasting per annullare l'operazione; premere il tasting FAV per annullare l'alfabeto corrente entrante.

5. PROPERTIES

Selezionare esta sub-selezione, lo schermo mostrera le proprietà del file.

6. CANCEL

Selezionare Cancella Sub-selezione per annullare l'operazione di edit.

FUNZIONAMENTO IN MODALITA DVB-T

1.SEARCH

Accedere all'interfaccia DVB-T, preme Setup per accedere all'interfaccia di configurazione, è possibile scegliere RICERCA AUTO o MANUALE per cercare i programmi TV.

2. EPG

Premere EPG per entrare nell'élenco EPG, premere il tasting LEFT/RIGHT per scegliere la data, il tasting UP/DOWN per scegliere il programma e scegliere Intro per verificare i dettagli del programma.

3. TV / RADIO

Premere il tasting SETUP, selezionare edit canali per entrare nell'elenco canali TV-RADIO, è possibile modificare l'ordine del programma ed eliminare programmi. Premere il tasting T-R per passare all'elenco canali TV/RADIO.

4. INFO

Durante la riproduzione di programmi TV, premere il tastinge INFo per visualizzare le informazioni sul programma.

5. TELEXT

Premere TTX per migliorare il contentuto, utilizzare i tasti di navigazione per scegliere il contentuto che si desidera vedere.

6. SUBTITLE

Premere SUBTITLE per attivare/disattivare i sottotitoli.

7. AUDIO

Premere AUDIO per cambiare i canali audio.

8. ALCUNE IMPOSTAZIONI RELATIVE A FAV

Premere il tasting T-R per scegliere i canali Radio o TV, non importa se si sceglie TV o Radio, apparirà un'interfaccia dell'elenco canali, quando premere up/down per scegliere il canale che si desidera aggiungere a FAV, premere Enter per confermare, quando uscire dall'interfaccia. Se si è impostato il FAV, quando si guarda la TV, premere il tasting FAV, i canali si accenderanno tra i canali preferiti.

MODALITA DI FUNZIONAMENTO RECORD

1. UN TASTO REC

Premere il tasto REC per registrar i programmi TV nelle angolo in alto a sinistra, e il programma verrà salvato nella prima partizione FAT32. Se non vi è alcuna partizione FAT32 nel disco rigido, ilsystema ve lo ricorderà.

2. TIMER REC

Mentre si guarda la TV, premere il tasto TIMER per accederere all'elenco Timer REC, in quest'elenco è possibile visualizzare tutte le informazioni sullo STATO RECORD. Modificare le impostazioni relative utilizzando la funzione EDIT. Supportaanche auto power in modalità registrazione. Per esta funzione, è necessario fare l'impostazione 3 minuti prima dell'inizio del programma.

3. EPG REC

Premere il tasting EPG per entrare nell'elenco EPG, scegliere un programma, quando premere il tasting REC, il riproduittore aggiungerà questo programma all'elenco di pre-record.

Nb: Le funzioni di registrazione sono in totale 5.

BISOLUZIONE_DELPROBLEMI

Si prega di leggere la segunte guida prima di riparare l'unità.

Sintomo Possibili motivi	Risoluzioni
Non c'è alimentazione	Cavo di alimentazione rotto	Cavo di alimentazione CC, da collegare correttamente
Unità accesa, ma non funziona correttamente.	Riavviare il riproduittore	Collegare l'alimentazione e premere il tasto "Power" sul pannello frontale o il tasto "Power" sul telecomando
Nessuna imagine	Unità non collegata correttamente	Connettere il Riproduittore comeindicato nel manuale
	Uscita unità video non conforme all'apparecchiatura display	Premere il tasto "HDMI/AV" sul telecomando
	Entrata schermo non configurata per riceve il segnale dell'unità	Selezionare il formato d'entrata video corretto, di solito e video o AV
	Cavo video non collegato in modo ottimale	Collegare il cavo video in modo efficace
No c'è volume	Volume del display 0 (TV o unità)	Regolare il volume
	Cavo audio non collegato in modo ottimale	Collegare il cavo audio in modo efficace
Riproroduzione immagini arrotolate, immagini di scarsa qualità	Resetture il format TV come NTSC, PAL	Prima spegnere, selezionare fornato TV o schermo.
	Segnale programmi non Buono.	Selezionare migliorare segnale
Il telecomando non funziona	Batteria scarica o non ha la sufficiente carica	Installare batterie nuove, assicurarsi di utilizzato batterie delle stesse dimensioni: CR-2025, 3V (Remote A)
	Batteria non installata correttamente	Installare le batterie correttamente
	Il telecomando non agisce sul sensore remoto	Punto di controllo remoto a distance dal sensore remoto
	Distanza troppo lunga o angolo troppo grande	Distanza: entro i 7m dal pannello frontale del sensore remoto; angolo: +30'
	Malfunzionamento via telecomando	Rimuovere ostacoli

I file non si riproducono subito

Il numero di schemi di codifica e compressione attualmente utilizzato per creare file video, è molto ampio e sembra cancellare su base settimanale. Ci sono molti standarde formati, quando è possibile che il file video scaricato da Internet non si riproduca nel modo corretto sul dispositivo, dovuto a certe "variazioni". Anche quando i file video sono in MPEG4 possono non riproduursi subito.

Se si dispone di file video di questi o di altri tipi che si desidera visualizzare, quosti dovranno prima essere convertiti, quindi ricodificati nel corretto XviD o Divx in formato MPEG4.

Deframmentare l'unità disco rigido

Deframmentare l'unità disco rigido può essere utile dopo lagettura o la scrittura sul computertramite la connessione USB.Assicurarsi che nessun altro programma è in esecuzione quando si utilizes l'utilità di deframmentezione di Windows.

Se troviamo nuovi nomi di file o nomi di cartelle che non abbiamo mai创建工作, l'unità FAT è stata danneggiata. Questo a causa dell'interruzione dell'unità durante lagettura o la scrittura su computer via connessione USB. Si dovrebbe utilizzato l'utilità Error Checking o l'utilità Check Disk di Wondows.

INDICE

CHARACTERISTICAS PRINCIPAIS 82

NOTAS DE SEGURANÇA. 82
