Tipo de produto	Leitor multimídia HDD com sintonizador TDT
Marca	Approx
Modelo	APPMPR1TDT
Alimentação	DC 12 V / 3 A (adaptador de energia incluído)
Capacidade de disco rígido suportada	Até 1 TB
Formatos de disco rígido	FAT32, NTFS
Formatos de vídeo suportados	MPEG4, DVD, VCD, MP3, JPG, etc.
Saídas de vídeo	CVBS (AV), HDMI
Saída de áudio	Óptica (SPDIF)
Conectividade	USB 2.0 (dispositivo), USB host (frontal), leitor SD/MMC
Sintonizador TDT	Pesquisa automática e manual, EPG, teletexto
Gravação	One Key REC, Timer REC, EPG REC (até 5 tarefas)
Funções de reprodução	Repetição, avanço/retrocesso rápido, pausa, legendas, rotação de imagem, apresentação de slides com música de fundo
Controle remoto	Alcance: 6 m, ângulo < 60°, bateria CR-2025 3V
Temperatura de operação	Evitar exposição ao sol direto, umidade, calor
Segurança	Não abrir, manter afastado de líquidos e campos magnéticos, boa ventilação
Manutenção	Limpar com um pano seco, não usar produtos químicos
Acessórios incluídos	Controle remoto, cabo AV, cabo HDMI, adaptador de energia

Perguntas frequentes - APPMPR1TDT Approx

Como conectar o leitor a uma televisão?

Use um cabo HDMI ou AV (CVBS) para ligar o leitor à televisão. Certifique-se de que a saída de vídeo (HDMI/AV) está selecionada corretamente através da tecla HDMI/AV do controle remoto.

Quais formatos de arquivo são suportados?

O leitor suporta os formatos de vídeo MPEG4, DVD, VCD, arquivos de áudio MP3 e imagens JPG. Os discos rígidos devem estar em FAT32 ou NTFS.

Como gravar um programa de TV?

Você pode gravar pressionando a tecla REC (One Key REC), programar uma gravação via Timer REC ou a partir do guia EPG. As gravações são armazenadas em uma partição FAT32 do disco rígido.

Por que o controle remoto não funciona?

Verifique a bateria (tipo CR-2025): instale-a corretamente respeitando a polaridade. Aponte o controle remoto para o sensor infravermelho a menos de 6 m e em um ângulo inferior a 60°.

Como copiar arquivos do cartão SD para o disco rígido?

Insira o cartão SD e pressione a tecla COPY do controle remoto para copiar todos os arquivos para o disco rígido. Esta função copia apenas do cartão ou dispositivo USB para o disco rígido.

O leitor não detecta o disco rígido, o que fazer?

Certifique-se de que o disco rígido está formatado em FAT32 ou NTFS e que não está particionado com um formato incompatível. Tente reiniciar o leitor desconectando e reconectando a alimentação.

Como reproduzir uma pasta DVD armazenada no disco rígido?

Coloque os arquivos do DVD em uma pasta chamada VIDEO_TS no disco rígido. Pressione a tecla DVD do controle remoto para navegar nesta pasta como um leitor de DVD convencional.

Posso usar o leitor como disco rígido externo com um computador?

Sim, conecte a porta USB DEVICE (traseira) a um computador através de um cabo USB. O leitor aparecerá como um disco rígido externo. Desconecte-o corretamente através do ícone de notificação para evitar perda de dados.

Como ajustar a saída de vídeo entre HDMI e AV?

Use a tecla HDMI/AV do controle remoto para alternar entre as saídas HDMI e AV (CVBS). Certifique-se de que a televisão está ajustada na entrada correspondente.

O que fazer se a imagem estiver distorcida ou em preto e branco?

Verifique se o formato de TV (PAL, NTSC ou AUTO) está configurado corretamente no menu de configuração. Pressione SETUP e ajuste o formato de vídeo de acordo com sua televisão.

MANUAL DE UTILIZADOR APPMPR1TDT Approx

DEFINIÇA O N T CROLO R E M O T O 85

INICIAR 87

FUNCTIONAMENTO DO LEITOR MULTIMÉDIA HDD 88

1.Ajuste 88
2.DTV. 88
3.HOME 89
4.DISK 89
5. PREV/NEXT 89
6. FF&REW 89
7.Pause. 89
8. STOP 89
9.MUTE 89
10. Tecla numerica 89
11.REPEAT 89
12 INFO 89
13. Volume + / - 89
14.COPY 90
15.DVD 90
16.EDIT 90
17.AUDIO 90
18. SUBTITLE 90

19.FAV. 90
20. Rotating 90

FILEEDIT 90

1.COPY 91
2.Paste 91
3. Delete 91
4. New folder/Rename 91
5. Properties 91
6. cancel 91

RESOLUÇÃO DE PROBLEMAS. 93

CHARACTERISTICAS PRINCIPAIS

• Leitor AV HDD multifunctional, com as caracteristicas de volume delicado e fácil de usar. Um bom auxiliar para estar, travañar, jogar e uma boa companhia para a sua vida.
• Função de disco duro amovível: Interface USB2.0 de gestão WINDOWS
• Função de reprodução: Reproduzir programas AV, como: MPEG4, DVD, VCD, MP3, etc. e fotos.JPG;
• Função DVB-T: Suporta procura automatica e manual EPG, TTX
• Gravar: ONE KEY REC, TIME REC, EPG REC
• Capacidade de suporte: Max. 1TB
• Formato HDD: FAT32/NTFS
• Suporte do programa de reproducao de particao multi-disco HDD.
  Legendagem optional para programa DVD: Multi-idioma optional.
• Procurar reprodução para video, repetir reprodução para video/áudio/imagem, etc.
• Função de apareção de reprodução para imagens, PODendo ao mesmo tempo, adicional música de fundo à mesma.
• Com saía de video CVBS e HDMI, pode ser ligado ao ecra da TV.
• Formato TV: PAL/NTSC/AUTO;
• Teclas de controlo multifuncão na unidade e Controlo Remoto completeness activated, o que é convenientemente para uso.

NOTAS DE SEGURANÇA

1. CABO de PROTECÇÃO

Para registrar o mau functimento da unidade,CHOques elcricos, incendio, acidentes ou ferimentos corporais, seguir as operacoes abaixo:

• Cabo afastado de fontes de calor;
• Não colocar artigos pesados sobre o cabo ou sobre cruzamentos de cabos;
• Se aparecer fumo, odor ou ruido, desluge a alimentação e contacte um técnico professional ou a fabrica directamente.

2. NAO TOCAR, MEXER NA UNIDADE

• É perigoso tocar componentes internos ou desmontar a unidade, País pode provocar avarias sérias;

• Não colocar peçasPICQUENAS no interior da unidade.

3. REPARACAO

Não tente reparar a unidade, porque é perigoso fazer ou remove a tampa da unidade, devido a: Descarga de tensão ou outros.

Consulte um profissional qualificado ou a fabrica directamente.

4. AFASTADO DO VAPORE E DO MAGNETISMO

• Não colocarágua,bebidas ou outros liquidosproximo da unidade,pois poder,anteceder avarias graves.
• Não colocar objectos magnéticos, às como amplificadores,proximos da unidade.

5. VENTILACAO

Para manter uma boa ventilação em torno da unidade, verificar se a unidade liberta calor normalmente.

Se a ventilação não for足够, a unidade acumula muito calor, o que pode provocar avarias graves.

Quando a unidade estiver a funcionar,发病率 as situações abaixo:

• Luz solar directa ou local com temperatas elevadas;
• Local com humididade:
• Local com onde possam ocorrer salpicos ou derrame de quimicos;
• Local com sujidade:
• Local com pouca ventilação;
• Local instável ou sujeito aCHOques;
• Não colocar peçasPICQUENAS sobre a unidade.

PORTAS & BOTÖES

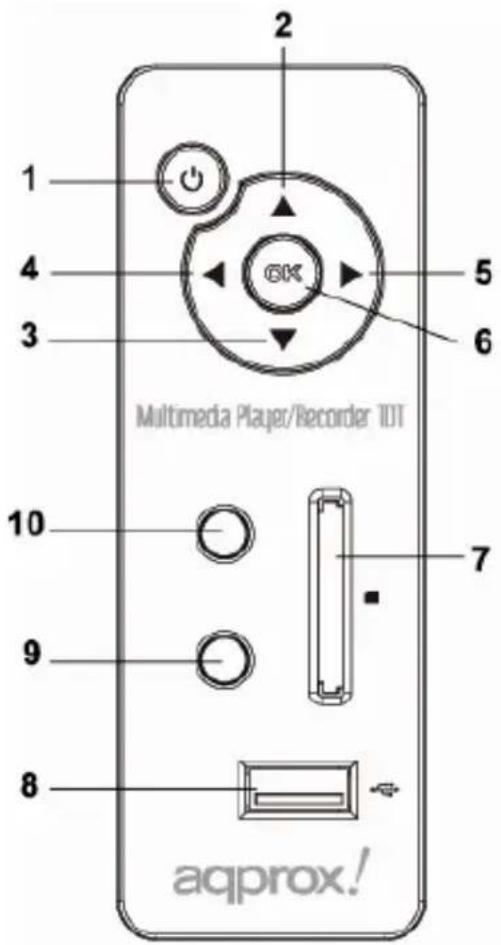

1. PAINEL FRONTAL

1. Botão POTÊNCIA
   2.ACIMA
2. ABAIXO
3. ESQUERDA
4. DIREITA
5. Botão OK
6. Ficha SD/MMC
7. Ficha USB
8. LED Potência/Standby
9. Janela IR

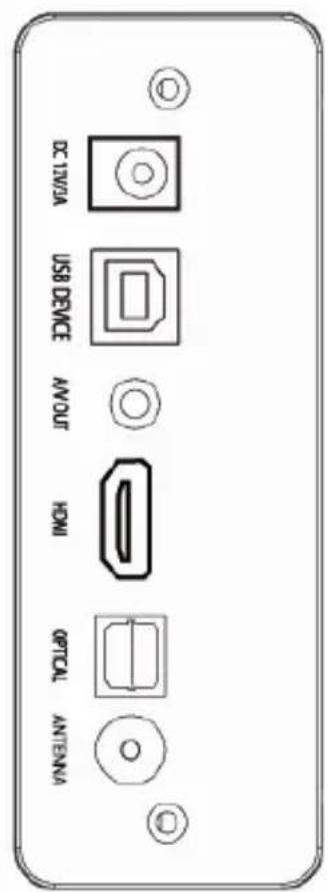

2. PAINEL POSTERIOR

• DC IN: 12 V/3 A

• DISPOSITIVO USB: Ligar ao seu PC para transmissao de documents.

• Saía A/V: Tomada do sinal de saía CVBS

• Saía HDMI: Ligar à porta HDMI na TV
• Saida ÖPTICA: ligar ao aparelho optico audio
• ANTENA: Tomada TV/ RF IN

PAINEL POSTERIOR PAINE

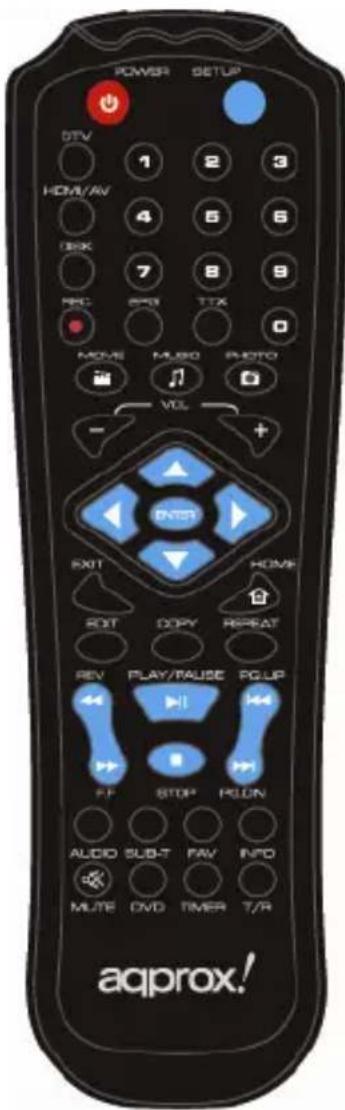

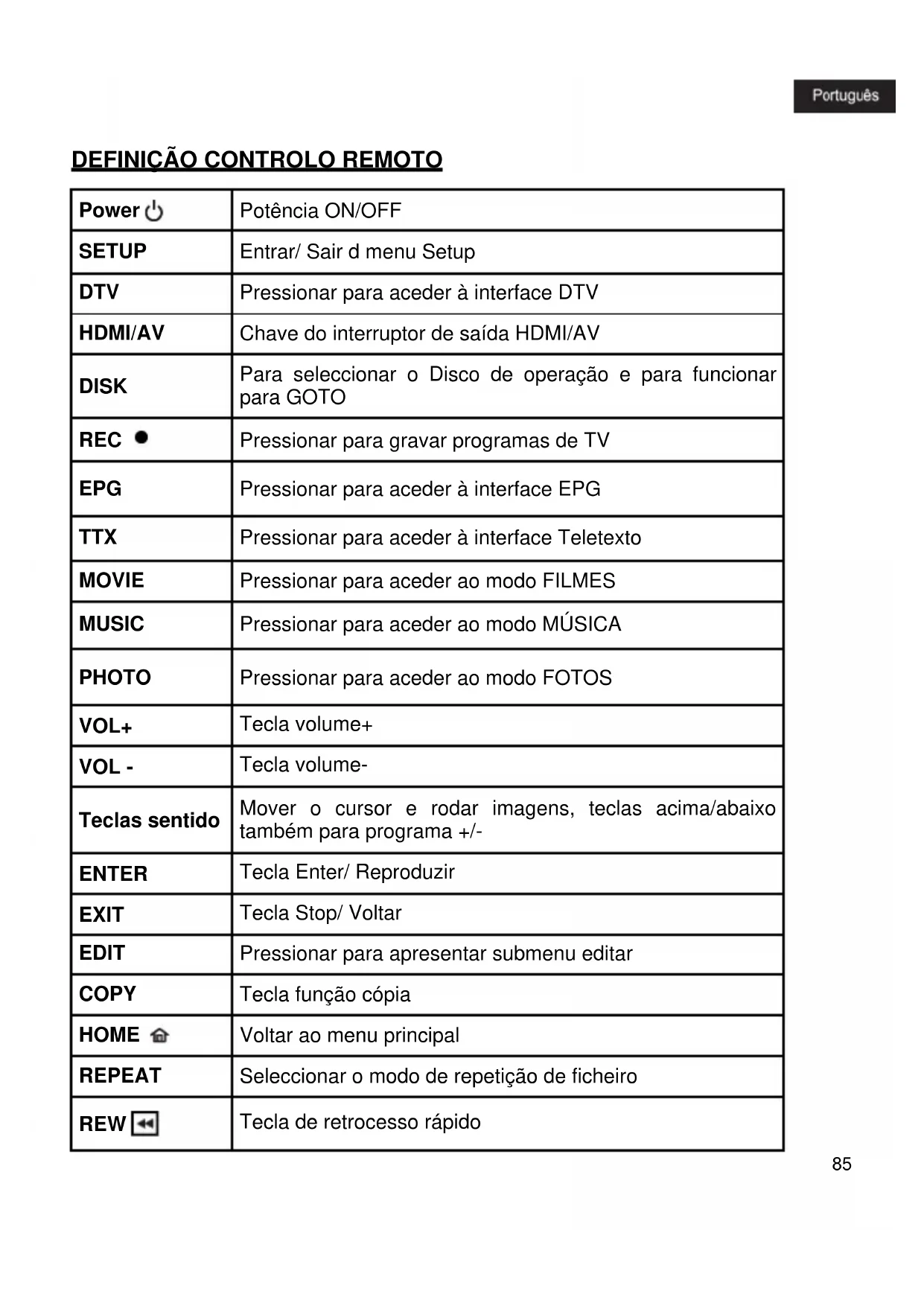

DEFINICAÇÃO CONTROLLO REMOTO

Power	Potência ON/OFF
SETUP	Entrar/ Sair d menu Setup
DTV	Pressionar para aceder à interface DTV
HDMI/AV	Chave do interruptor de saída HDMI/AV
DISK	Para seleção o Disco de operação e para funciona para GOTO
REC	Pressionar para gravar programas de TV
EPG	Pressionar para aceder à interface EPG
TTX	Pressionar para aceder à interface Teletexto
MOVIE	Pressionar para aceder ao modo FILMES
MUSIC	Pressionar para aceder ao modo MúsICA
PHOTO	Pressionar para aceder ao modo FOTOS
VOL+	Tecla volume+
VOL -	Tecla volume-
Teclas sentido	Mover o cursor e rodar imagens, teclas acima/abaixo también para programa +/-
ENTER	Tecla Enter/ Reproduzir
EXIT	Tecla Stop/ Voltar
EDIT	Pressionar para aparecer submenu editar
COPY	Tecla função cépia
HOME	Voltar ao menu principal
REPEAT	Selecionar o modo de repetuição de ficheiro
REW	Tecla de retroprocesso<rápido
FF	Tecla deavanço rápido
PLAY/PAUSE	Pressionar para reproducir ou fazer停下a
STOP	Tecla Stop
PG.ACIMA	Voltar à tecla do&tulo anterior
PG.DN	Saltar para a tecla do&tulo segunte
AUDIO	Selecionar a pista de audiogramo de reprodução DVD
SUB-T	Selecionar a legenda em modo de reprodução DVD
FAV	Pressionar para mudar para os canais favoritos e para a função de pré-visualização de imagens
INFO	Apressentar a informação do ficheiro
MUTE	Sem som on/off
DVD	Reproducir a pasta DVD como um leitor de DVD comum
TIMER	Pressionar esta tecla para GPLatar as tarefas de gravacao
T/R	Pressionar para GPLatar a lista de canais Rádio/TV

Notas:

1. Gama de operacao do controlo remoto: A 6m do painei frontal, angulo: < 60^
2. A distência efectiva do controlo remoto sera autersa de acordo com a iluminação ambiente.

INICIAR

1.COMO LIGAR O COMPUTADOR

Ligar a saída USB DEVICE do leitor multimédia HDD com computador com o cabo de ligação USB, transformando o leitor multimédia HDD no computador HDD local, sentido assim possível editor o ficheiro e a pasta como um disco de armazenamento USB. Sistemas HDD suportados: WINDOWS XP / WINDOWS ME / WINDOWS 2000/Vista/Linux etc.

Advertência: Para desligar, não puxar pelo cabo USB mas remove a unidade do computador corretoamente, ou então pode perdizer dados ou avariar o computador. Clicar no icone da barra do Sistema e aguardar pela mensagem de que é seguro remover o cabo USB em segurança. Proceder da mesma forma para o flash driver ou cartão SD.

2.COMO LIGARATV

Ligar o leitor HDD à TV através do cabo AV/HDMI.

Aviso: Confirmar se o ajuste da saída de video é o mesmo do modo TV. Pressionar o botão R/C HDMI/AV para definir o modo de saída do leitor multimédia HDD.

COMO LIGAR A ALIMENTACION

1. Ligar o cabo do Adaptador CA à ficha da unidade doSYSTEMA.
2. Ligar o adaptor CA a uma tomada eletrica.

Advertência:

A potência de alimentação deve ser DC 12V / 3^a ; não ligar a unidade com o adaptor errado.

Definir o modo da unidade para "STANDBY" antes de desligar a alimentacao, para fazer que o disco duro sera destruindo.

COMO MUDAR A BATERIA R/C

1. Retirar a porta da Bateria que está localizada na parte deTRS da estrutura. PuxarPGA.
   ela alavanca para abrir a porta da bateria.
2. Colocar a bateria (incluida) correctamente, verificando a polaridade (os lados + e - da bateria).

Notas:

1. Gama de operação do controlo remoto: A 6m do paine frontal, ângulo: <60°
2. A distência efectiva do controlo remoto sera autersa de acordo com a iluminação ambiente.

FUNCIÑAMENTO DO LEITOR MULTIMÉDIA HDD

Ligar a unidade, aguardar que o leitor multimédia HDD leia a informação do disco duro, analisar a unidade principal, pressionar o botão do sentido R/C para selecionar um)tulo ou submenu,e pressionar o botão Entre para confirmar o item assinalado.

1.AJUSTE

Pressionar a tecla SETUP no CR para aceder à interface setup,onde encontrar 6 icones. Pressionar as teclas DIREITA/ESQUERDA para seleccionar o icone,的选择aciondo seguida umicone,usoandoas teclasUP/DOWNpara seleccionaro pretended,pressionando RIGHT/LEFT para selecciona a sub-Selecao e de seguida pressionar UP/DOWN para assinaralamesa,usoandoa teplaENTER para confirmar.A selecao TV SEARCH apenas referencia em modo DVB-T.

2. DTV

Pressionar o icone DTV no menu principal para aceder ao modo DTV.

3. HOME

Durante a reprodução, pressionar o botão RC/HOME para o menu principal.

4. DISK

Pressionar o botão R/C DISK, para o eça aparecer o catalogo de raiz em estado de não reprodução. Durante a reprodução de ficheiros de filmes, é possível pressionar esta tecla para definir a hora a que pretende iniciar.

5. PREV/NEXT

Durante a reprodução, pressionar a tecla NEXT para saltar para o<título segunte.

Durante a reprodução, pressionar a tecla PREVIOUS parakatar para o tuito anterior (PREV).

6. FF& REW

Durante a reprodução, pressionar a tecla FF para fazer a velocidade de Forward, pressionar a tecla PLAY para voltar à velocidade de reprodução normal. Pressionar a tecla Rev, e a função activada é contrária à descrita acima.

7. PAUSE

Pressione o botão Pausa no modo reprodução e a unidade entre em pausa imeditamente, sentido necessário pressionar Play novamente para voltar ao funciona normal.

8. STOP

Pressione a tecla STOP para sair do modo de reproducao durante a mesma.

9. MUTE

Pressione a tecla MUTE para ligar/desligar o som durante a reproducao.

10. Tecla numérica

Pressione as teclas numéricas para activar as funções e para selecciónar os programas da TV pretendedos.

11. REPEAT

Pressionar a tecla REPEAT no controlo remoto e selecionar o modo de reproducao: Repetir um / Repetir Pasta / Disco/ Repetir Disco/ unico/ Pasta.

12. INFO

Pressionar a tecla INFO para aparecer no érá a informação do ficheiro actual (como tamanho do ficheiro, tempo total, tipo), pressione novamente para cancelar aPRESENTação da informação.

13. VOLUME +/-

Pressionar a tecla VOL+/- para augmentar/diminuir o volume.

14. COPY

Pressionar a tecla COPIA para copiar todos os ficheiros para cartao SD ou disco USB para HDD. Funciona como una referencia de copia.

NOTA: Os ficheiros HDD não pode ser copiados para cartão SD ou disco U.

15.DVD

Se guardar pastas VIDEO_TS no seu HDD, pode pressionar a tecla DVD para navegao DVD.

16.EDIT

Para encontrar submenu editor durante a reproducao de ficheiros de video, pressionar este botao apareça a hora.

NOTA: O botão "editor" é apenas efectivo no direcção "File" e o formatting HDD deve ser FAT32.

17. AUDIO

Durante a reprodução DVD, pressionar a tecla AUDIO para selecionar o canal录音

18. SUBTITLE

Quando pressionar a tecla DVD para iniciar a reproducao de um DVD com legends multiplas (apenas em modo DVD), é possivel premir a tecla SUBTITLE para Mudar de legends.

19. FAV

Se definir programas favoritos, é possível Mudar de canal pressionando esta tecla. Pressionar a tecla FAV, Digesté ligado e é possível aceder o modo pré-visualização da imagem-15.

20. ROTATING

Whenever a imagem épresentada em ecranécomplete, épossível premir LEFT/RIGHT para rodar a imagem no sentido horizontal e UP/DOWN para rodar a imagem no sentido vertical.

FILEEDIT

No estado de "SIGNAL MENU", pressionar a tecla EDIT, para aparecer o menu editor.

Pressionar as teclas de sentido UP/DOWN para selecionar a operacao, pressionar a tecla ENTER, seleciona a operacao correspondente ao ficheiro selecionado.

NOTA: Apenas a funciona em FAT32 de HDD, disco U e cartão SD, é possível copiar conteudos do mesmo.

1. COPY

Selecionar o ficheiro que pretende copiar e seleccionar a opçao "copy".

2. PASTE

Selecionar o disposicao ou pasta onde pretende colocar copiado e selecionar a opcao "pasta".

3. DELETE

Selecionar a opçao "DELETE", pressionar a tecla ENTER, o écrã apareça uma janela de confirmação, seleção "YES" para apagar o item ou "NO" para cancelar esta operação.

4. NEW FOLDER/RENAME

Selezione o ficheiro, pressione a tecla EDIT para essere per il受害者. selezione a opso "New folder/Rename", pressionar a tepla ENTER e as janelas para renomear a janela.

Remover HIGHLIGHT para selectionar letras com as teclas de sentido, pressionar a tecla STOP quando terminar.

Pressionar a tecla EXIT para cancelar a operacao; pressionar a tecla FAV para cancelar a letra inserida.

5. PROPERTIES

Selecionar esta opcao para o eira aparecer as propriedades do ficheiro.

6. CANCEL

Selecionar a opcao Cancel para cancelar a operatione de edicao.

OPERACAO MODO DVB-T

1.SEARCH

Aceder à Interface DVB-T, pressionar SETUP para aceder à interface de setup où é possével usar AUTO SEARCH ou MANUAL SEARCH para procurar programas TV.

2. EPG

Pressionar EPG para aceder à lista EPG, pressionar a tecla LEFT/RIGHT para seleccionar a data e a tecla UP/DOWN para selectionar o programa e Intro para verificar os detalles do programa.

3. TV/RADIO

Pressionar a SETUP, seleccionar a tecla Edit para aceder a lista de canais TV-RADIO onde pode modifier a ordem ou apagar programas. Pressionar a tecla T-R para percorrer a lista de canais TV/RADIO.

4. INFO

Durante a reprodução de programas TV, pressionar a tecla INFO para aparecer informação do programa.

5. TELETEXT

Pressionar TTX para aparecer os conteudos e usar as teclas de navegacao para selecionar o conteudo a que pretende assistir.

6. SUBTITLE

Pressionar AUDIO para mudar de canal audio.

Pressionar a tecla T-R para seleccionar canais Radio ou TV e independenteamente de ter seleccionado TV ou Rádio, aparece uma interface com a lista de canais onde deve seleccionar FAV e pressionar a tecla up/down para assinar o canal que pretende adcionar a FAV, pressionando de seguida Enter para confirmar e deposito sair do interface. Se definir FAV, quando estiver a assistir TV, pressione a tecla FAV e os canaispresentados seront apenas os que constam da sua lista de canais favoritos.

Pressionar o botão REC para gravar programas de TV quando assiste TV, um botão vermelho épresentado no canto superior esquerdo e o programa égravado para a primeira particão FAT32. Se não existir particão FAT32 no seu HDD, o Sistema informa.

2. TIMER REC

Enquanto assiste TV, pressione a tecla TIMER para aceder à lista Timer REC, onde pode ver toda a informação sobre o RECORD STATUS esta lista. Modificar os ajustes relacionados using a funciona EDIT. Não suporta a potência auto para gravar. Para esta funciona, é POSSível definir a tarefa em 3关键时刻 antes do programa inicial.

3. EPG REC

NOTA: O total de tarefas gravadas é 5.

RESOLUÇÃO DE PROBLEMAS

Ler o segunte guia antes de reparar a unidade.

Sintomas Razões	possíveis Resolução
Sem potência Cabos eletricos danificados		Verificar se o cabo DC está corretoamente ligado
Ligado, mas a unidade não funciona corretoamente	Reiniciar o leitor	Ligar a alimentação e pressionar o botão "Power" no pail frontal ou o botão "Power" no controlo remoto
Sem imagem	Unidade não ligada corretoamente	Ligue o Leitor conforme as instruções no Manual de Operação
	Saúda video da unidade não conforme com o equipamento de exibuição	Pressionar a tecla "HDMI/AV" no controlo remoto
	Entrada do ecra não ajustado como sinal de recepçao da unidade	Selecionar o formato da entrada video adequada que normalmente é video ou AV
	Cabo video não ligado Ligar o cabo de video
Sem volume	Volume da unidade 0 (TV ou unidade)	Ajustar o volume
	Cabo audio não ligado Ligar o cabo de.audio
Imagenspresentadas de	Repor o formato TV para NTSC ou PAL.	Desligar, selecionar o formato TV correto
fraca qualidae ou em movimento constante	Programas fonte não adequados	Selecionar programs fonte adequados
O controlo remoto não funciona	Bateria sem energia ou fraça	Instalar novas baterias, assegurando-se que são do tamanho correcto: CR- 2025, 3V (Remote A)
	Bateria não instaladacorrectamente.	Instalar baterias correctamente
	Controlo remoto não apontado ao sensor remoto	Apontar o controlo remoto para o sensor remoto
	Distência ou ângulos excessivos	Distência: A 7m do pail frontal ao controlo remot; ângulo: +30'
	Obstáculo entre o controloremoto e a unidade	Remover o obstáculo

Ficheiros não reproduzidos correctamente

O número de esquemas de codificacao e compressaoactualmente uso para Criar ficheiros video é muito extenso e parece mudar semanalmente. Existem muitos formatos e normas, que o ficheiro video que descarregou do disposito internet pode não funciona correctamente devo a alguma "variação". Mesmo quando os ficheiros video são em MPEG4 podem não funciona de imediato.

Se tem ficheiros video de este ou de outros temas que gostaria de reproducir,sole é necessario converter osleased e recodificacao-los para o formato XviD ou Divx MPEG4 adequado.

Desfragmentar o disco duro da unidade

Desfragmentar o disco duro da unidade pode serutilmente de ler ou editor para o seu computador atraves da ligaço USB. Certifique-se que nenhum programa está a funcionar enquanto usa outilário de desfragmentacao Windows.

Se encontrar novos names de ficheiros ou names de pastas que não criou, a unidade FAT está corrompida. Isto é resultado do corte da unidade durante a leitura ou edicao do seu computador atraves da ligaao USB. Deve por isso usar o'utilario Erro Checking ou o Check Disk do Windows.

Importado por / Imported by:

APPROX IBERIA S. L.

CIF: B-91202499

Soporte técnico / Technical support:

[e-mail]

MADE IN CHINA

aqprox!

www.printyourideas.com
